Обзор и тест видеокарты INNO3D GeForce RTX 2080 iChill X3 Jekyll

Прошли те времена, когда производители графических ускорителей радовали своих поклонников уникальными продуктами, становившимися первопроходцами ихитами своего времени: например, первая видеокарта с двухсекционным радиатором, модель с необслуживаемой системой охлаждения, решение с тремя вентиляторами...

История циклична, и с анонсом двадцатой серии NVIDIA GeForce RTX производители пошли по проторенной тропинке, выпуская видеокарты с узнаваемым фирменным дизайном, лишь изредка изменяя дизайн или перекрашивая кулер. Но не такими оказались разработчики из компании Inno3D: ударив кулаком по столусо словами "хватит это терпеть!", они заперлись в своей лаборатории и зареклись не покидать ее, пока не создадут творение, способное удивить общественность исключительными возможностями. А получилось у них или нет, мы сегодня и узнаем!

Спецификация

  • Производитель:Inno3D;
  • Модель: GeForce RTX 2080 iChill X3 Jekyll;
  • Графический процессор: Turing TU104;
  • Техпроцесс: 12нм;
  • Частота GPU:1515 МГц;
  • Частота GPU Boost в играх:1755 МГц;
  • Количество шейдерных процессоров: 2944;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти:1750 МГц (14ГГц QDR);
  • Поддержка SLI: присутствует, NVLink;
  • Порты: 3 x DisplayPort 1.4, 1 x HDMI 2.0b, USB Type-C;
  • Разъем дополнительного питания: 2 x 8-pin;
  • Параметр TDP:245-270 Вт;
  • Длина:301 мм.

Упаковка и комплектация

Inno3D GeForce RTX 2080 iChill X3 Jekyll получила не только оригинальное название, но и огромную упаковку, которая на фоне монитора диагональю 34 дюйма и референсной видеокарты GeForce RTX 2080 выглядит просто впечатляюще, затмевая все и вся!

Несмотря на габариты, на лицевой части коробке разработчики отметили только наименование линейки iChill и ряд достоинств, к которым отнесены высокая производительность, низкий уровень шума, качество используемых компонентов и заводской разгон. С другой стороны нас ожидает описание модели и уникальные особенности новинки: неповторимая система охлаждения с переработанной печатной платой и датчиками температуры, настраиваемый и изменяемый внешний вид.

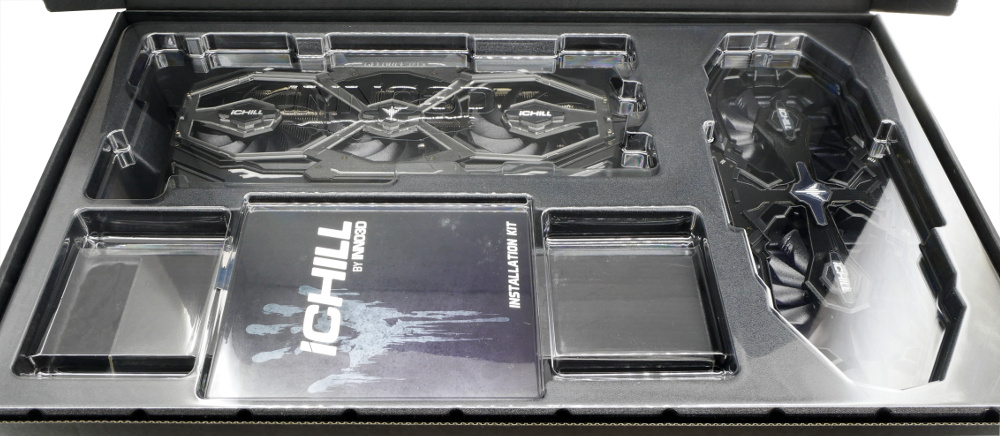

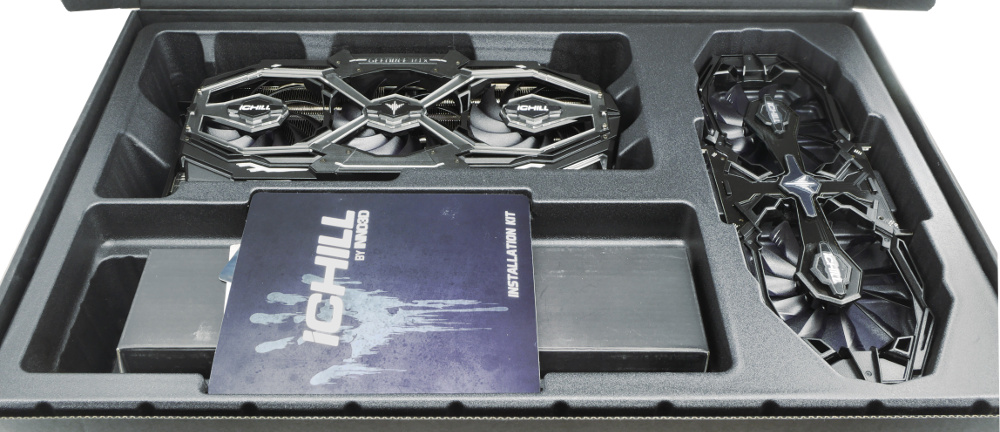

Компоненты помещены в уникальную упаковку и защищены отдельной блистер-формой. При близком знакомстве с продуктом ощущается премиум-статус и бережное отношение разработчиков к своему детищу.

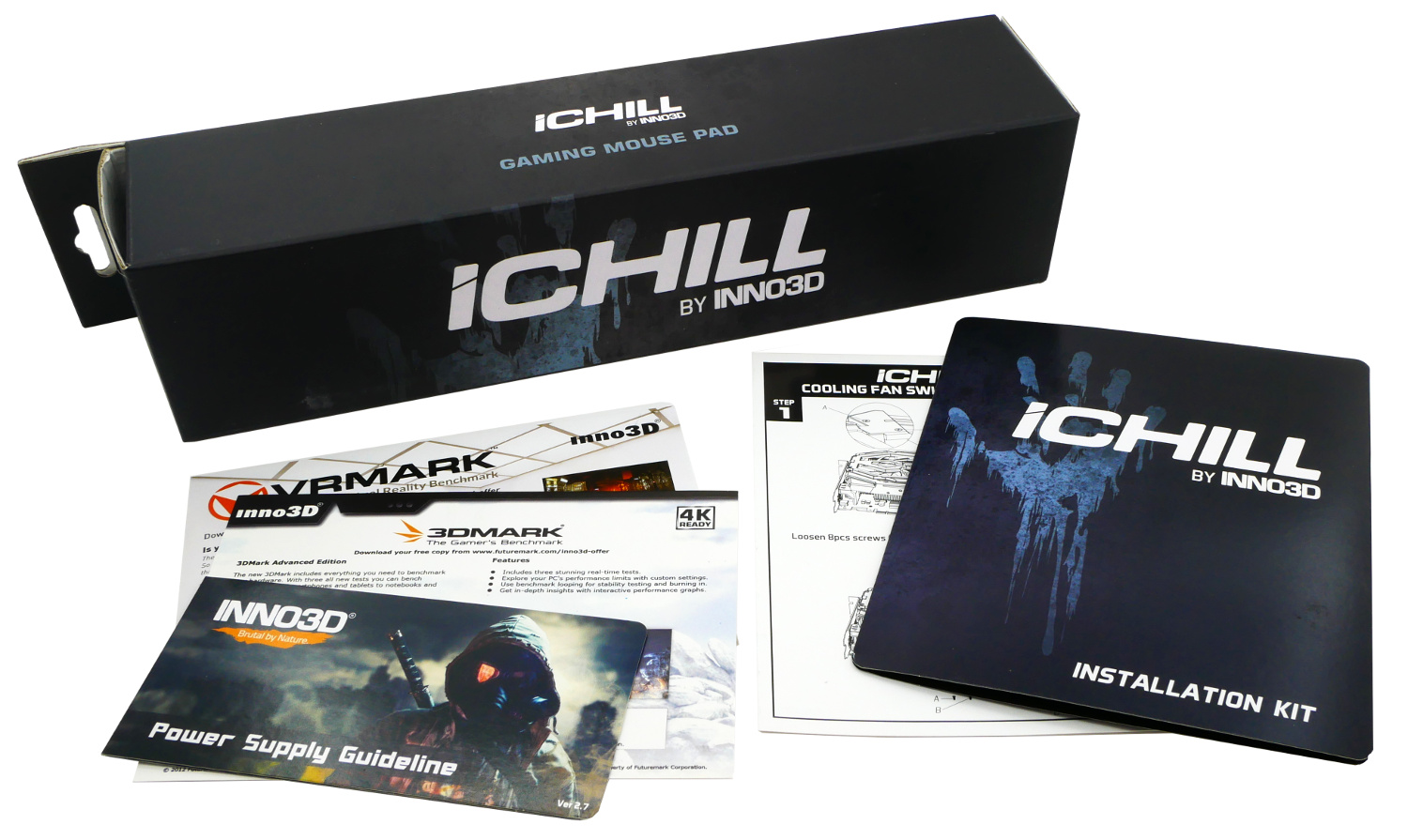

Видеокарту сопровождает необходимый набор аксессуаров, позволяющий насладится геймингом и уровнем производительности - для оценки последнего новинка оснащена ключами для популярного бенчмарка 3DMark. Кроме того, можно обнаружить памятку с мощностями блоков питания для различных графических ускорителей, руководство пользователя с диском, мануал по замене кулера и огромный фирменный коврик для мыши длиной более 1 метра!

Внешний вид и дизайн

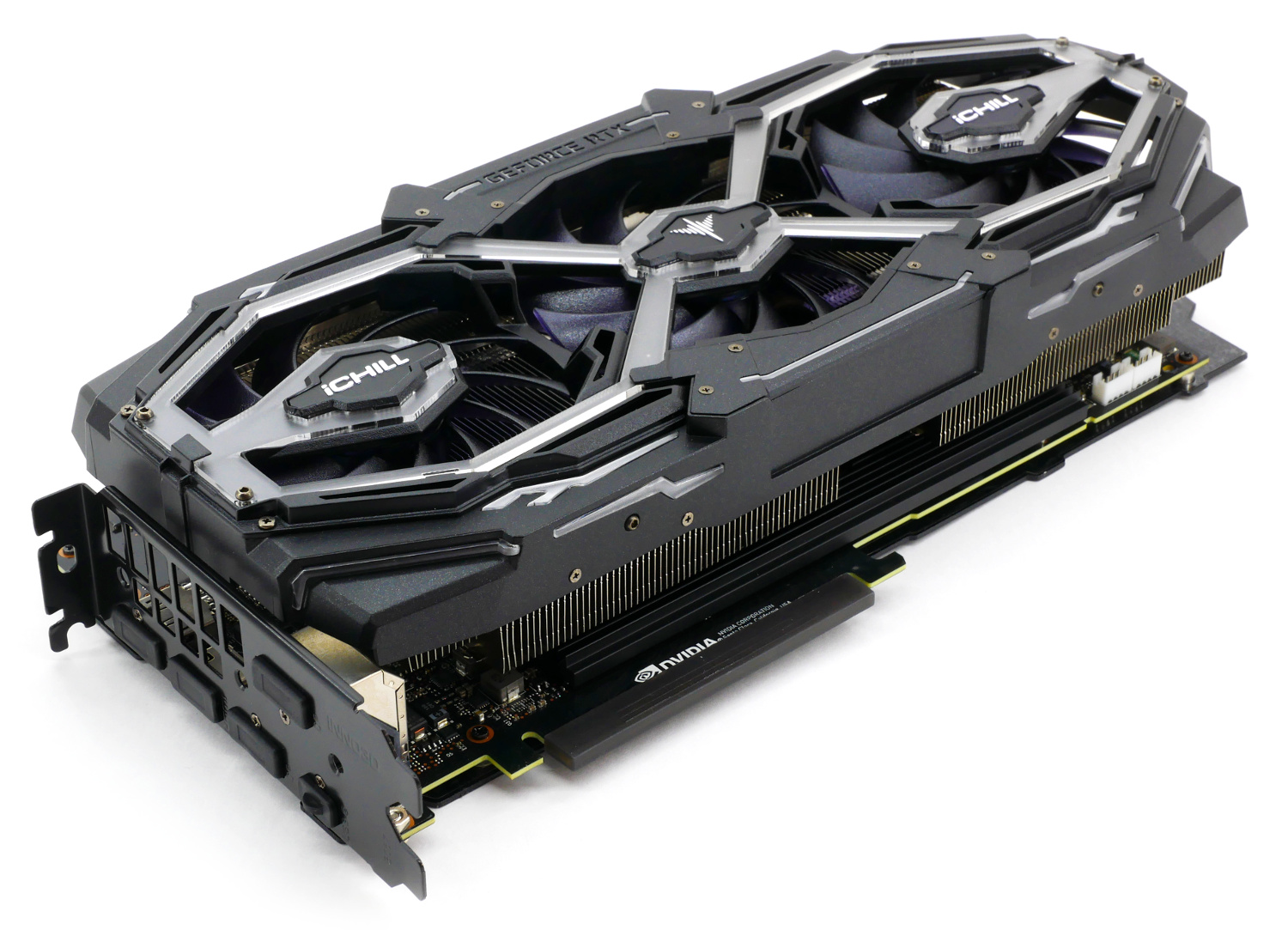

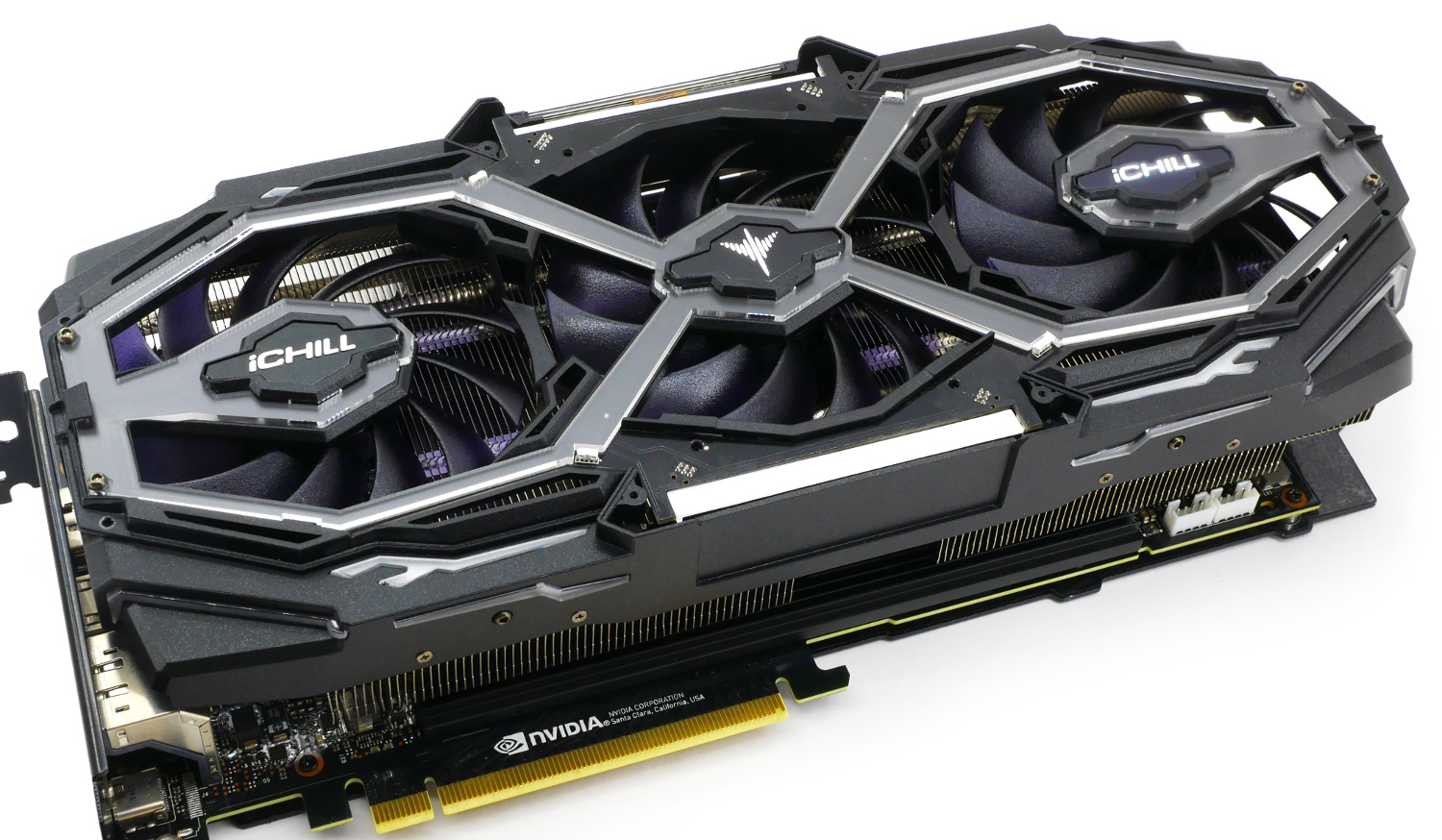

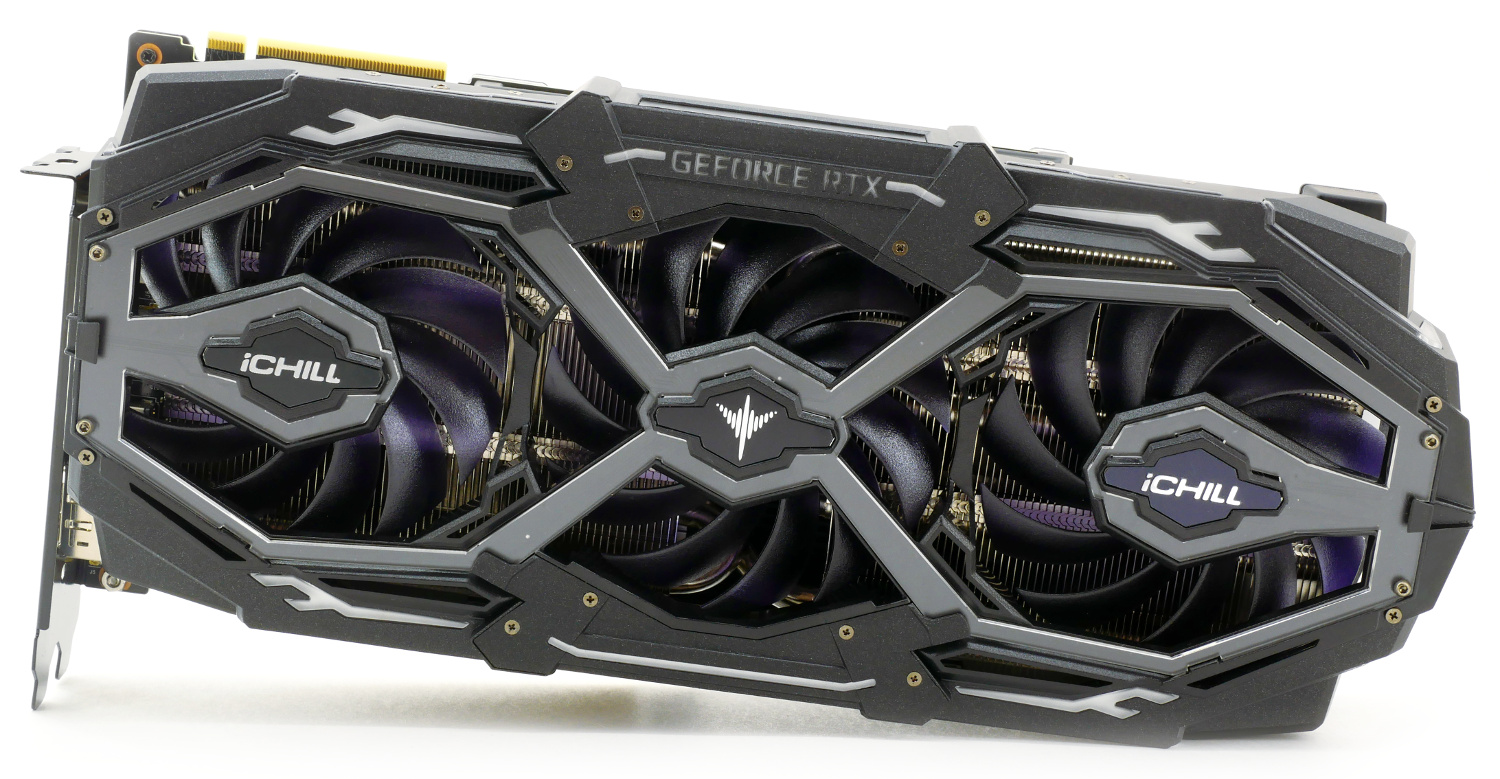

INNO3D GeForce RTX 2080 iChill X3 Jekyll поражает своей монструозностью и оснащением, представляя собой оружие будущего. Благодаря своему двуликому обличию, в названии видеокарты вероятно кроется небольшая пасхалка в виде имени "Jekyll", являющейся ссылкой на книгу"Странная история доктора Джекила и мистера Хайда"писателяРоберта Стивенсона

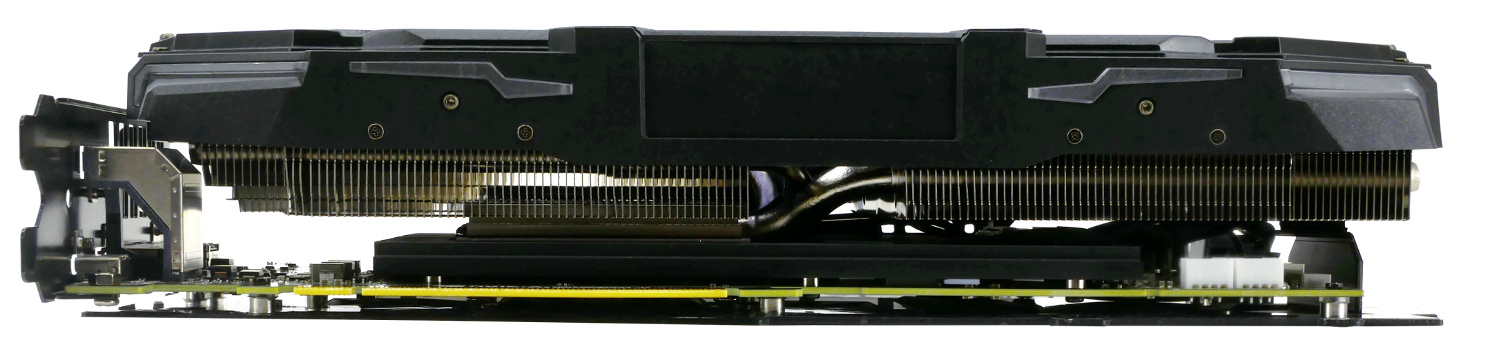

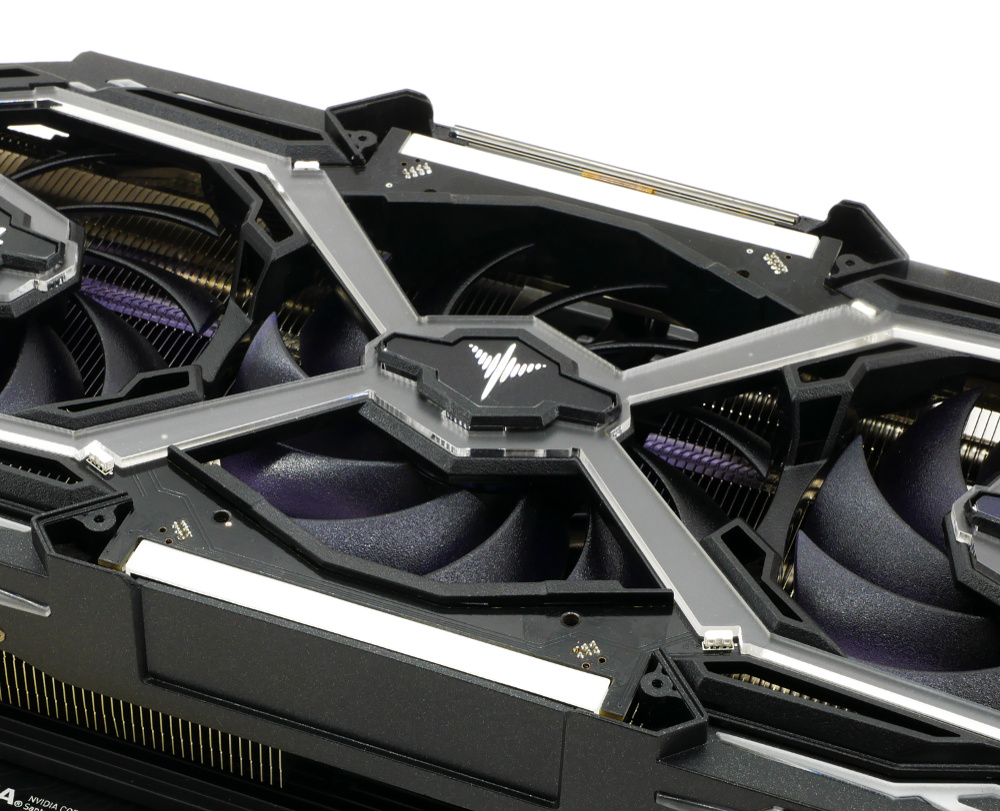

Новинка оснащена массивной трехслотовой системой охлаждения, в конструкции которой применяется крупный радиатор с тремя вентиляторами 87 мм с улучшенной крыльчаткой и японскими подшипниками, что улучшает акустические характеристики и повышает эффективность.Отдельной составляющей является металлический декоративный кожух-трансформер СО с настраиваемой подсветкой RGB, управляемой фирменным программным обеспечением INNO3D TuneIT OC.

Видеокарта с такими характеристиками не могла бы обойтись без усиленного металлического бэкплейта с оригинальным дизайном, защищающим новинку от прогибания текстолита и механических повреждений.

Необходимое питание новинка получает благодаря двум дополнительным коннекторам 8-pin, что обеспечивает модель энергией до 375 Вт! Реальное потребление видеокарты куда скромнее, а TDP ограничен на отметке 245-270 Вт.

Лишь единицы графических ускорителей двадцатой серии GeForce RTX оснащены OLED-дисплеем, и модель INNO3D GeForce RTX 2080 iChill X3 Jekyll - одна из них! Благодаря встроенной системе отслеживания температуры ключевых узлов видеокарты AI Temperature Controlи других важных параметров, пользователю доступен мониторинг необходимых данных в реальном времени.

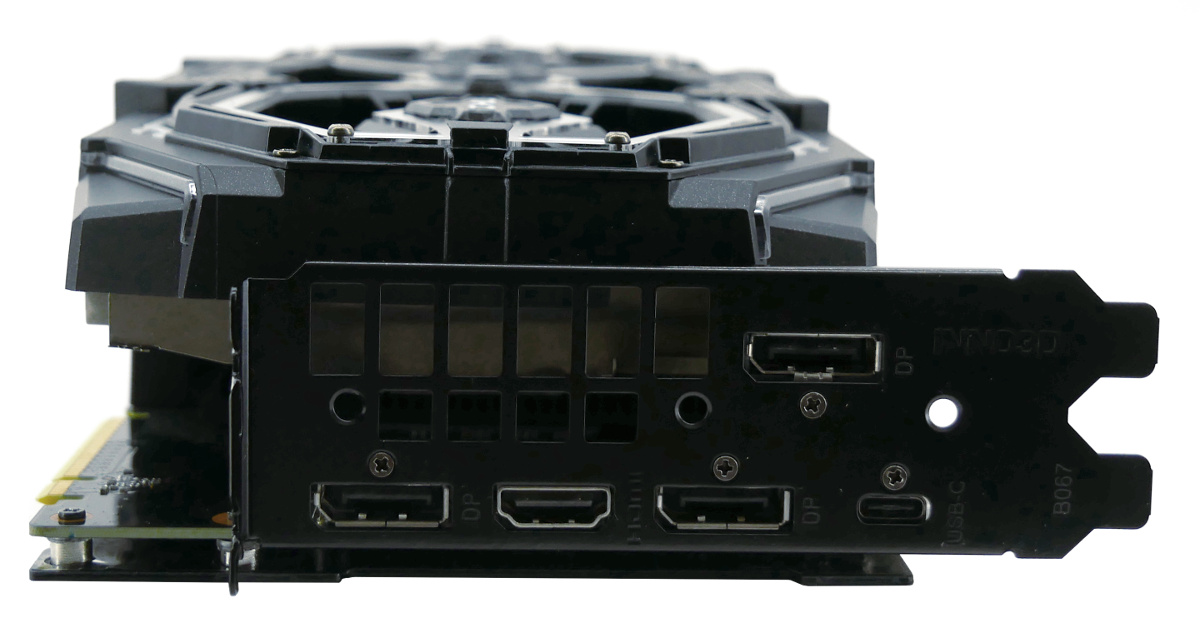

На задней панели расположен классический набор видеовыходов, насчитывающий три DisplayPort 1.4 и по одному HDMI 2.0b иVirtualLink (USB Type-C).

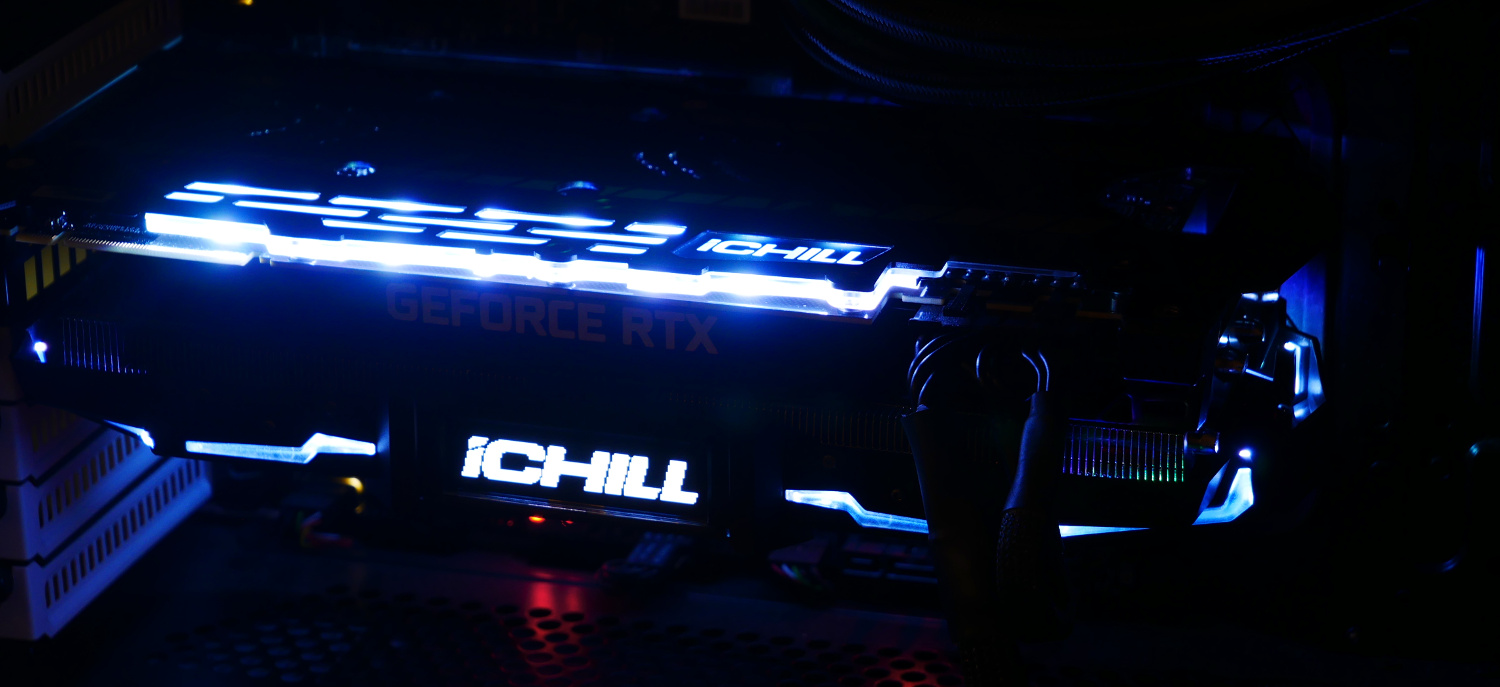

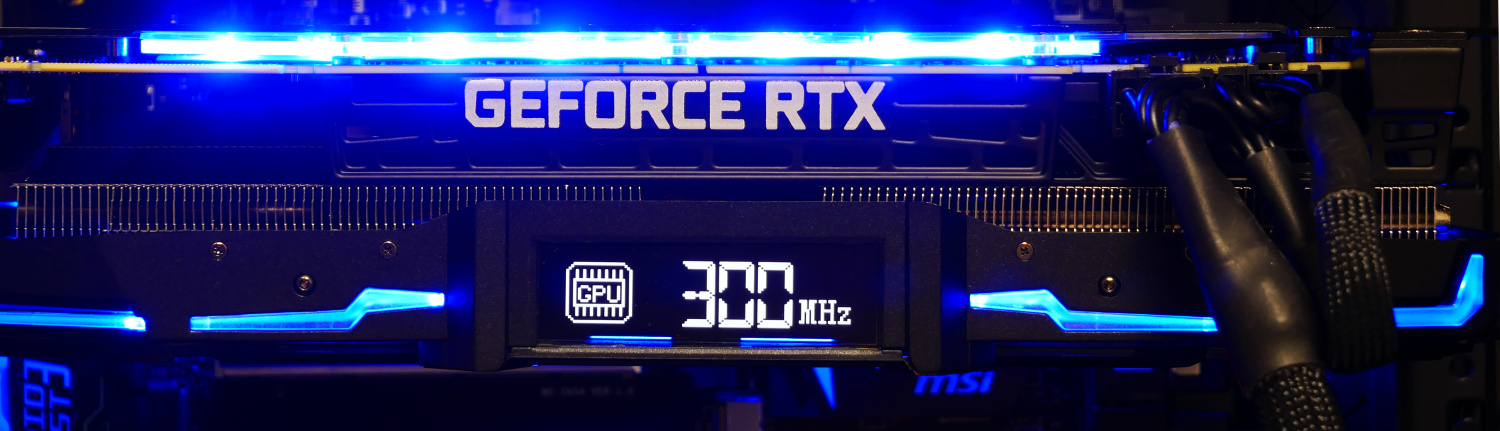

Активной подсветкой оснащены система охлаждения вместе с вентиляторами, а также опорная пластина INNO3D GeForce RTX 2080 iChill X3 Jekyll.

А с помощью фирменной утилиты INNO3D TuneIT OC пользователю доступно множество режимов свечения, различные оттенки и даже настройка яркости!

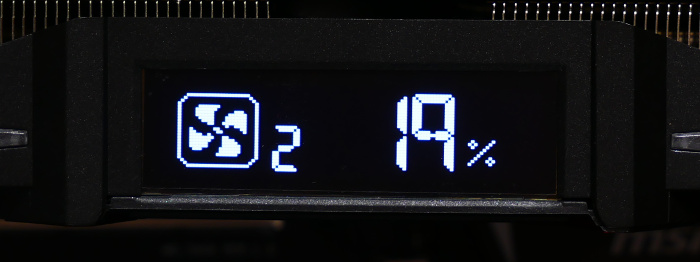

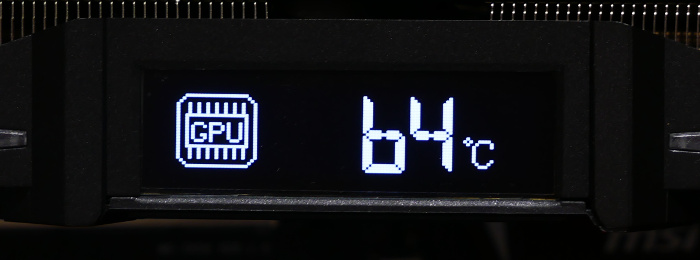

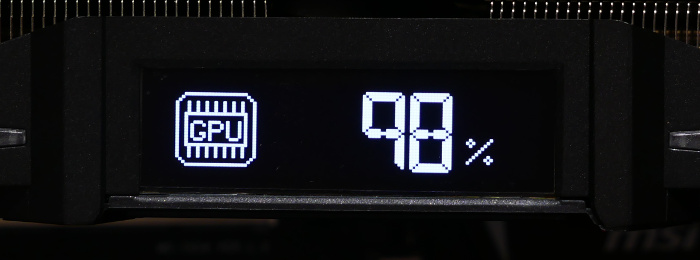

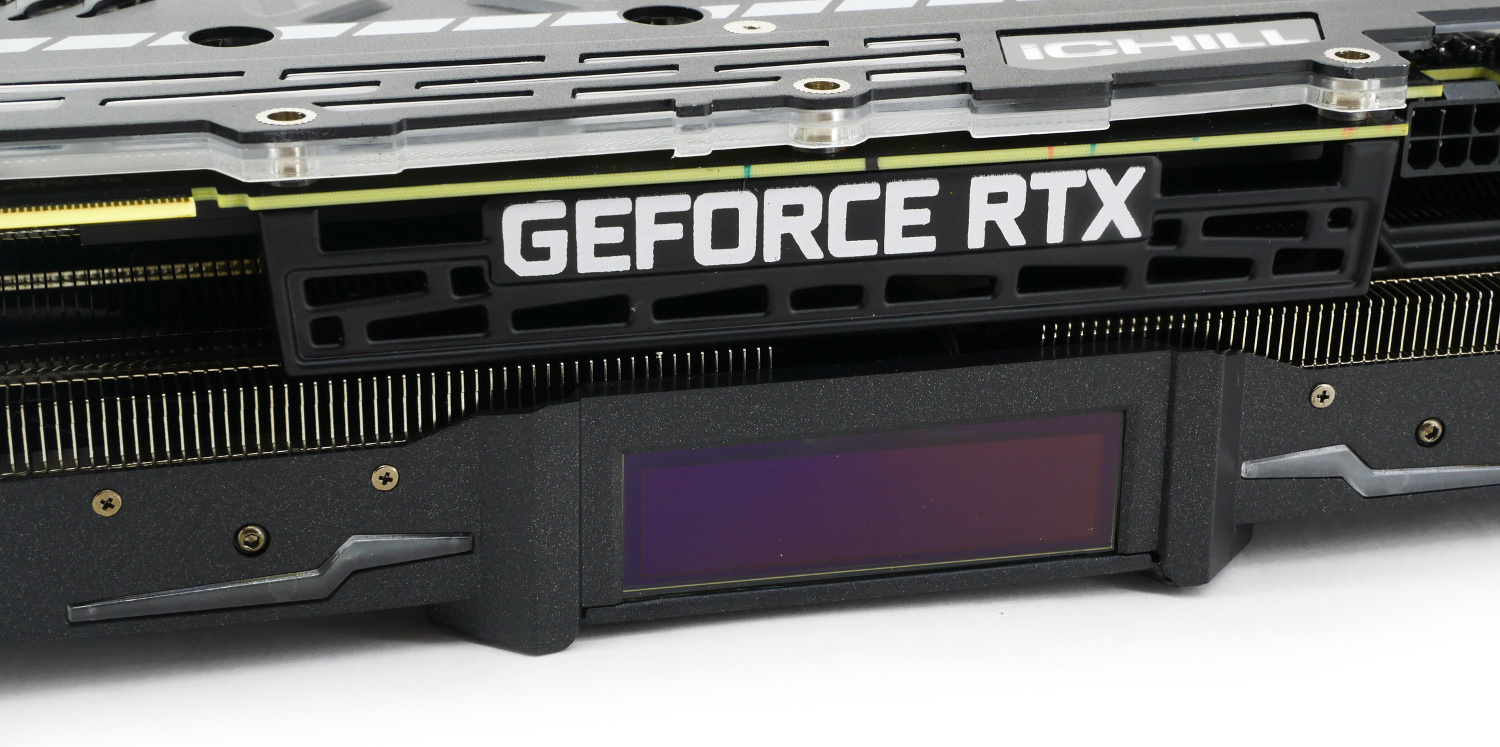

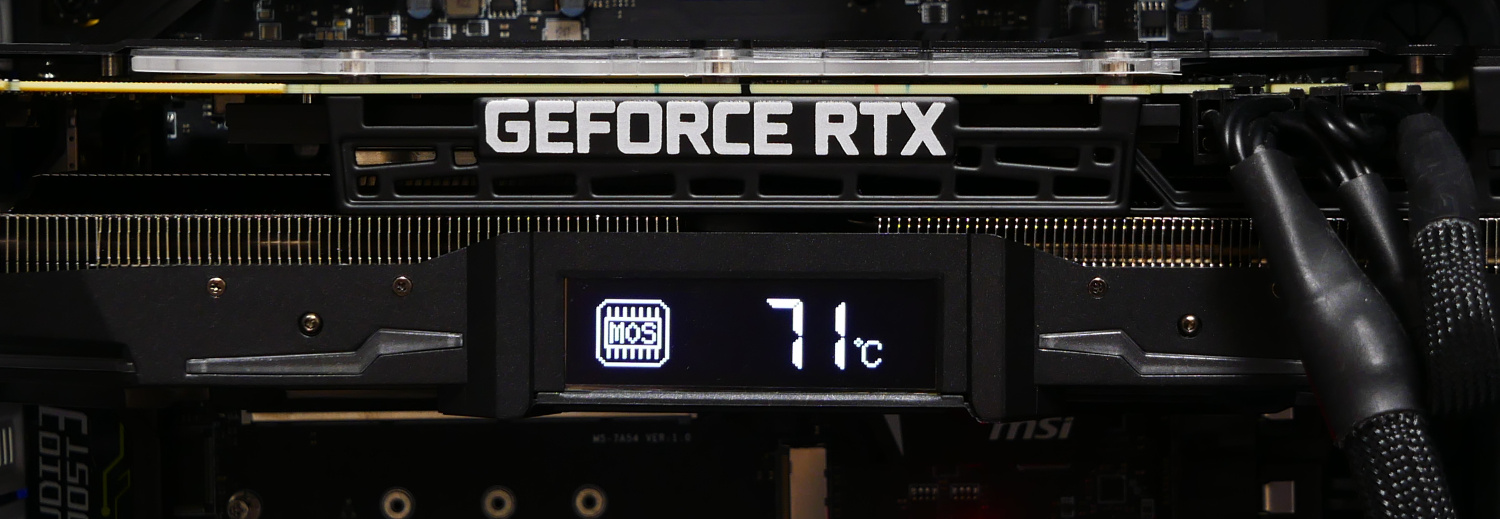

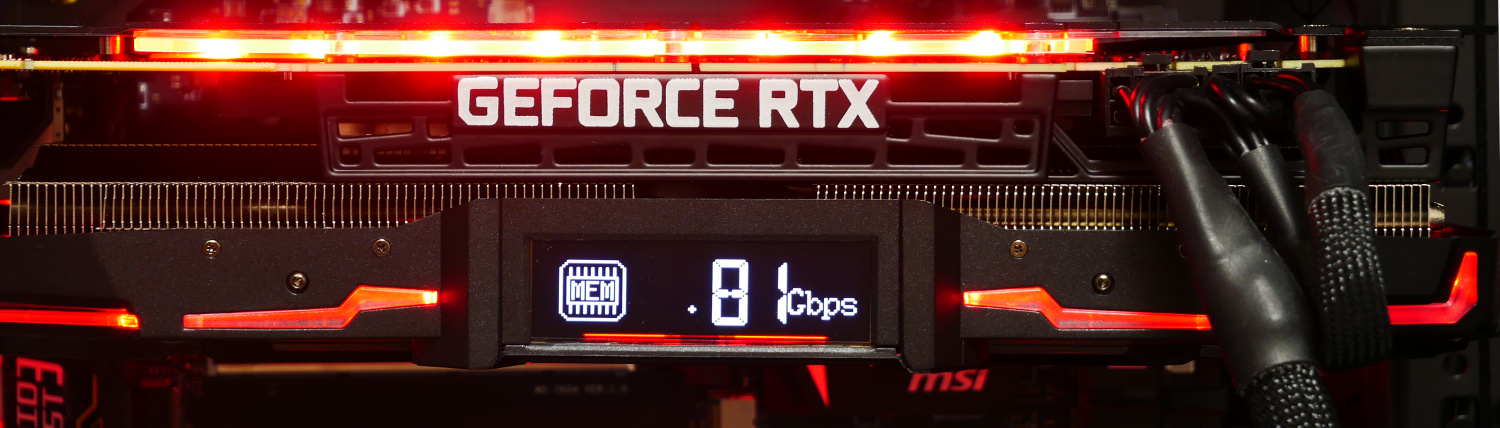

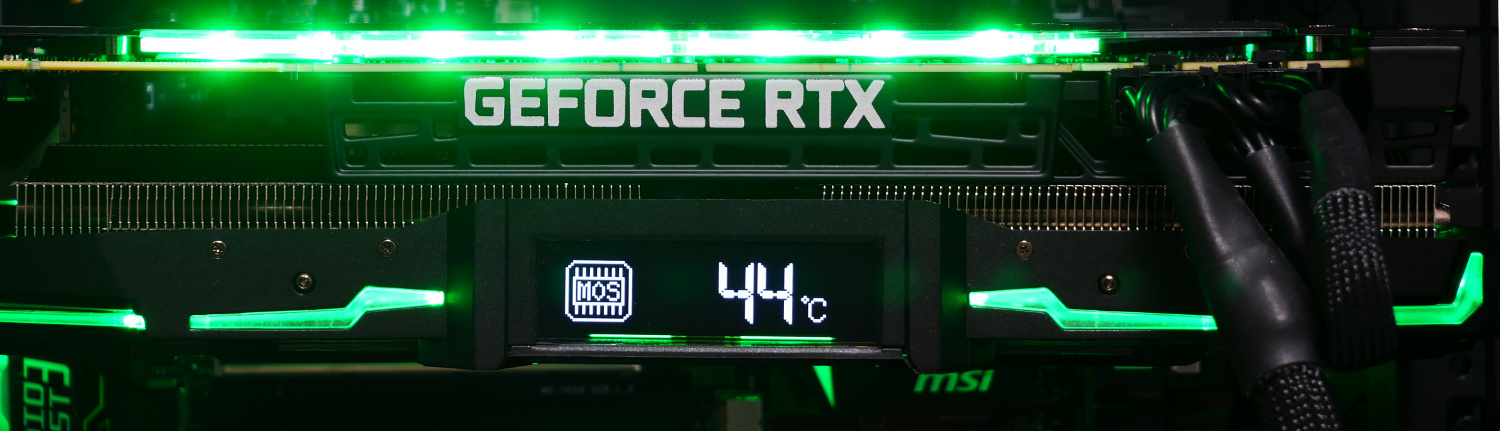

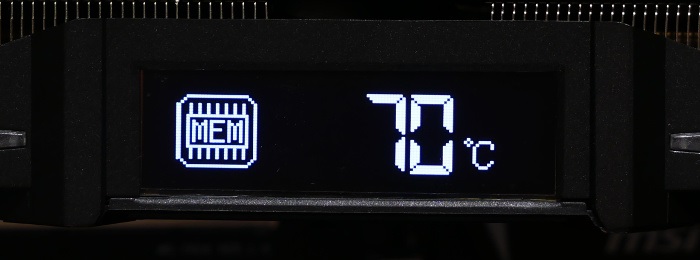

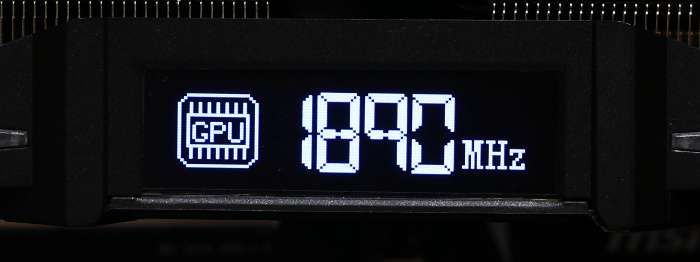

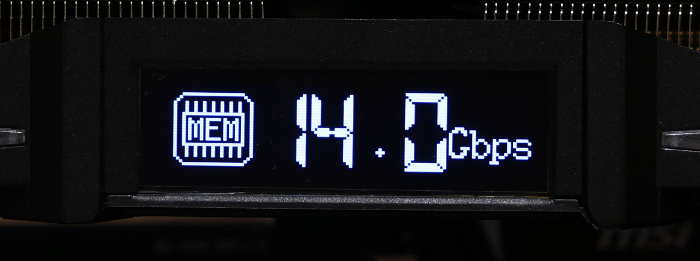

Отдельным элементом на ярком фоне выделяется OLED-дисплей с полезной информацией по ключевым характеристикам видеокарты, включая температуры подсистемы питания и даже микросхем памяти!

Данные циклично отображаются на небольшом дисплее, позволяя в процессе работы следить за важными показателями и оперативно принимать важные действия.

Система охлаждения

Модель INNO3D GeForce RTX 2080 iChill X3 Jekyll оснащена поистине интересной и уникальной системой охлаждения, которую мы ранее не видели! Разработчики прибегнули к нескольким нестандартным решениям, применив и пару полезных функций.

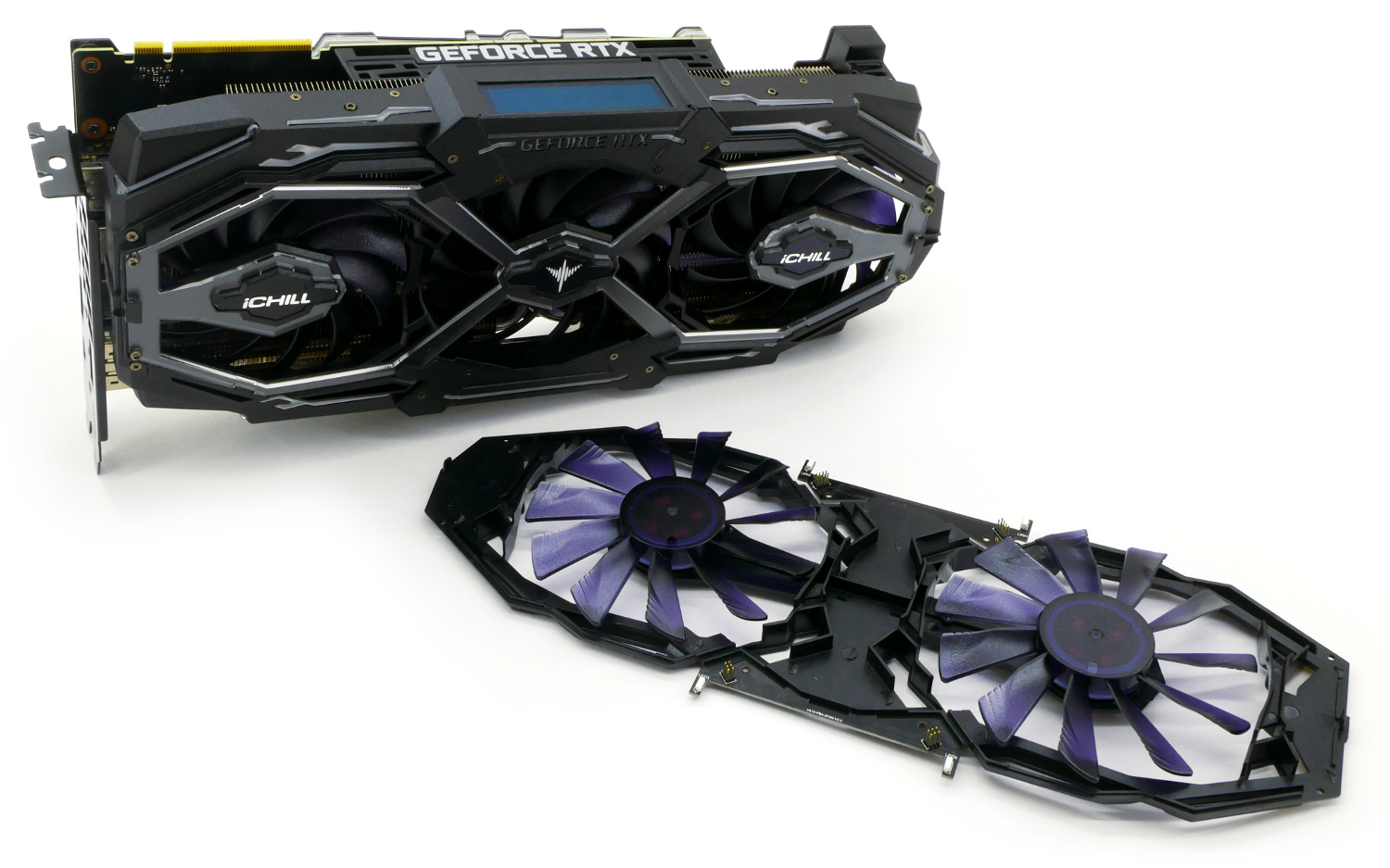

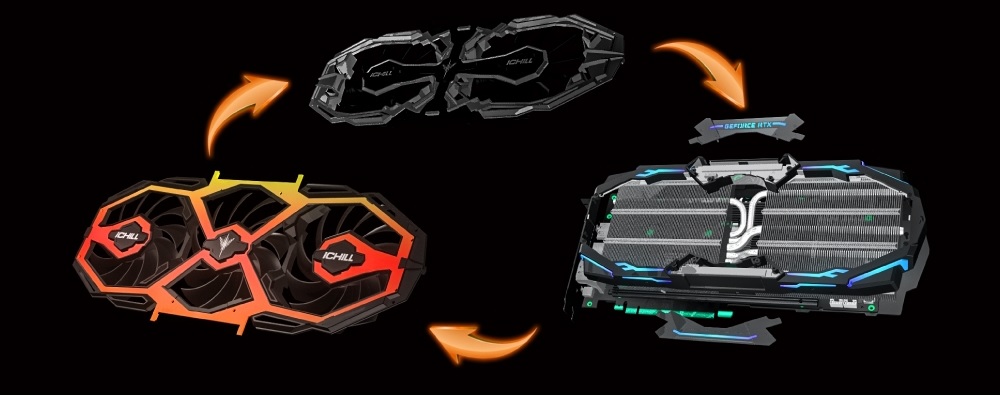

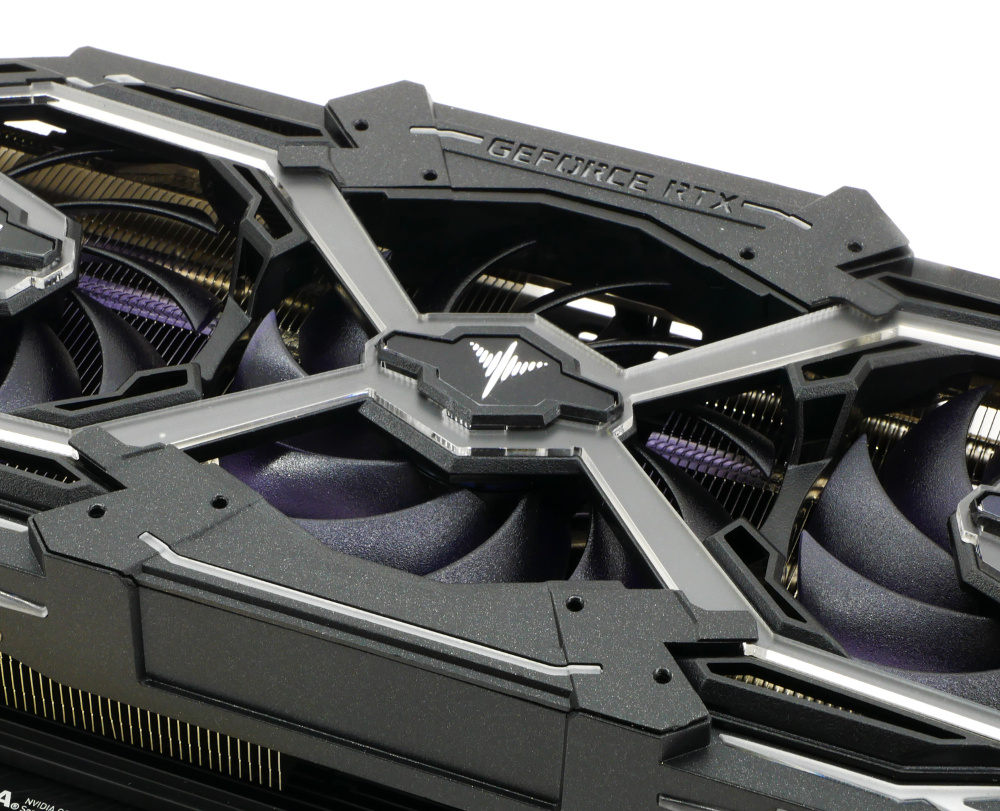

В первую очередь, новинка выделяется сменным комплектом вентиляторов, позволяя заменить три вертушки диаметром 87 мм каждый на пару 100 мм ветродуев. Сделано это не сколько с эстетической точки зрения, сколько с научной: пользователь вправе выбирать между высокой эффективностью и низким уровнем шума. Кроме того, это - лишний повод заняться апгрейдом внутренней начинки ПК и похвастаться перед друзьями.

Операция занимает несколько минут вашего времени и детально описана в инструкции, идущей вместе с видеокартой в комплекте. Последовательность действий умещается в несколько пунктов.

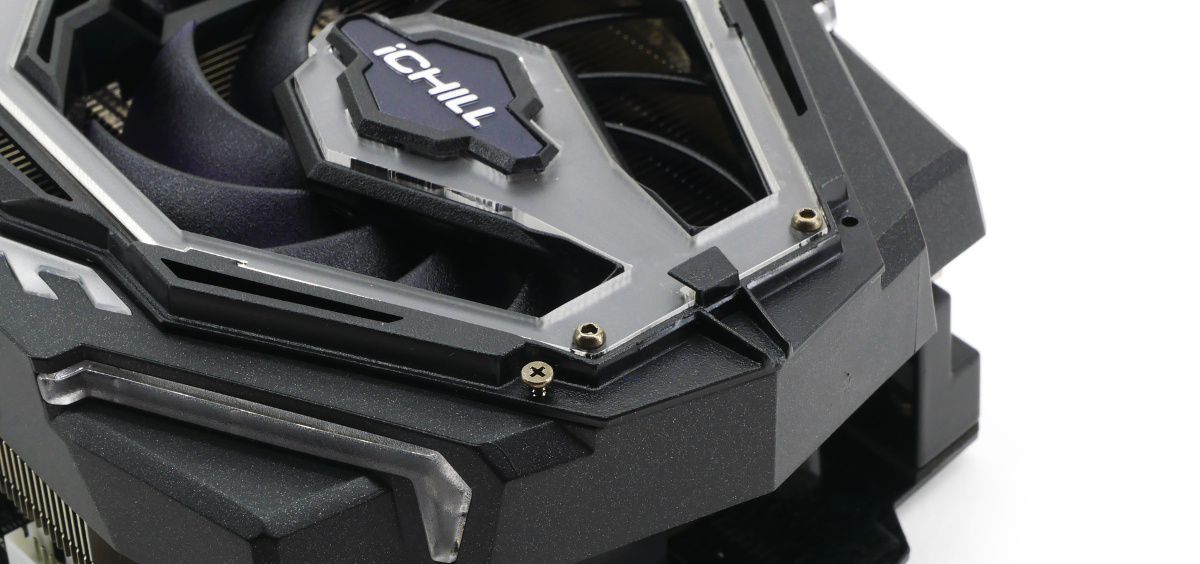

Для начала необходимо открутить четыре длинных винта у пары декоративных насадок кожуха системы охлаждения.

Они оснащены RGB-подсветкой, поэтому за ними прячутся коннекторы и светодиодная рассеивающая полоса.

Несколько винтиков ожидают нас и по краям кулера, удалив которые мы подходим к завершающей части.

Потянув за центральную часть, аккуратно демонтируем вставку с вентиляторами, попутно отключаем кабель питания и подсветку.

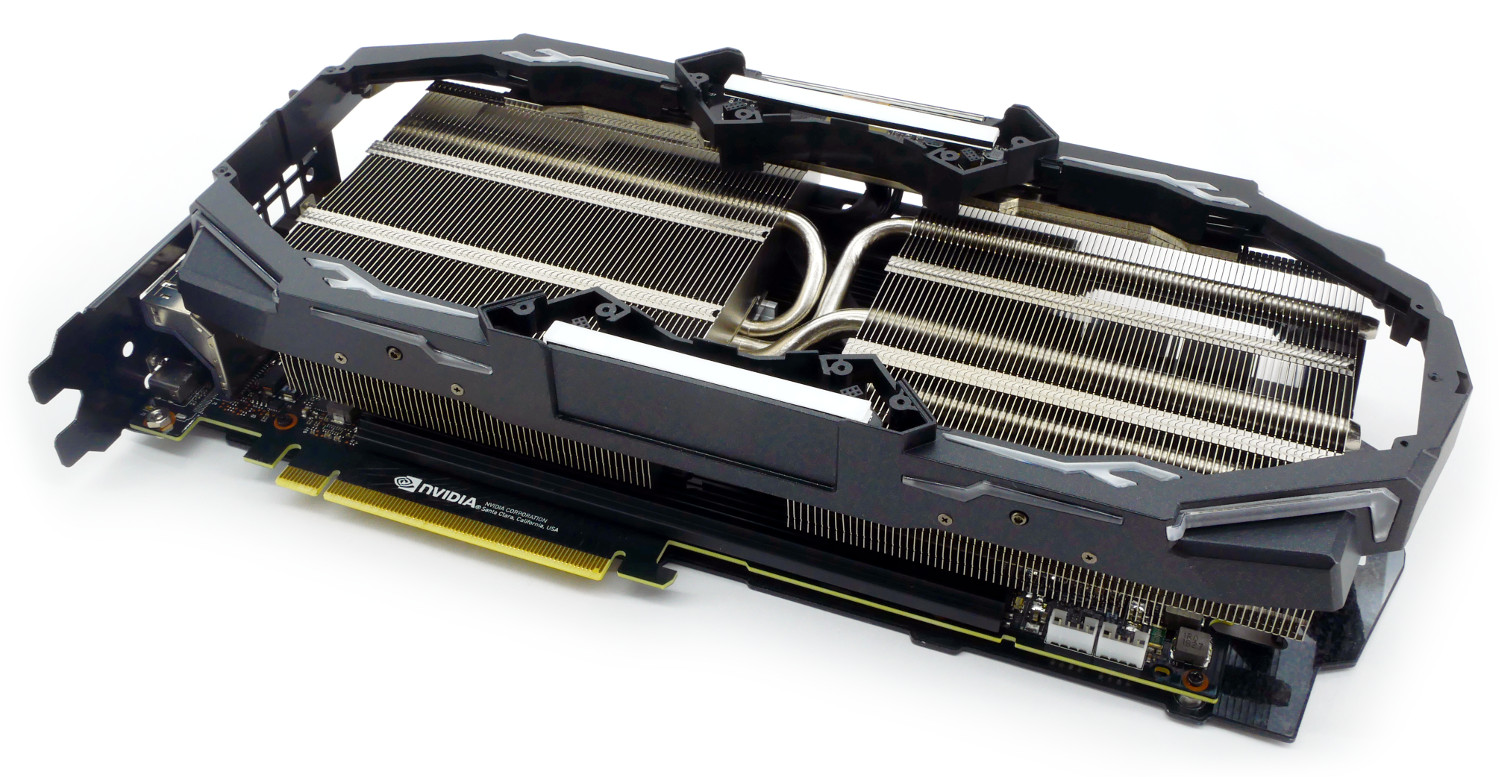

Все сделали по инструкции? Тогда вашему вниманию представится новинка в слегка опустевшем состоянии и возможностью чистки от пыли. Еще не устали? :)

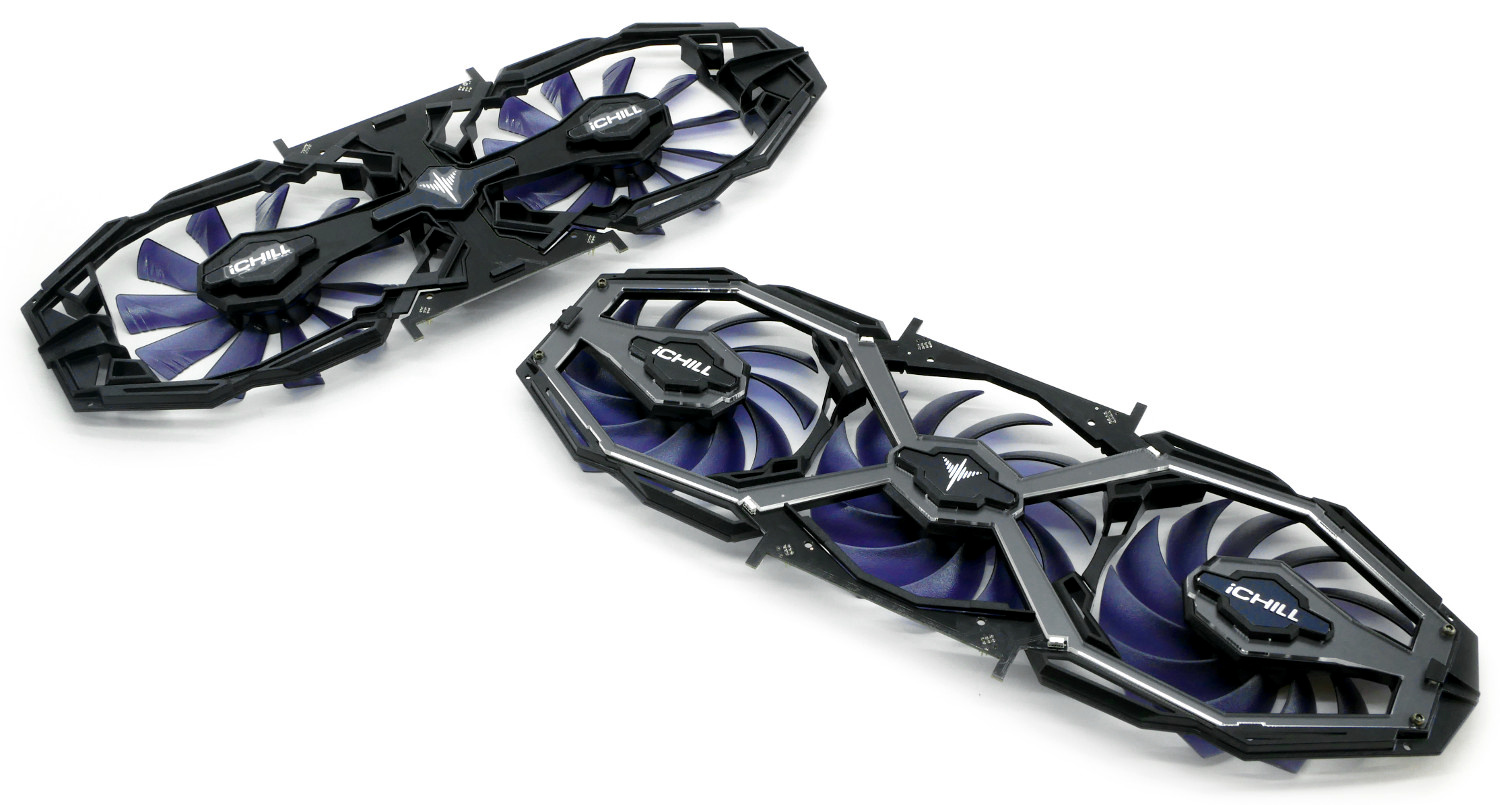

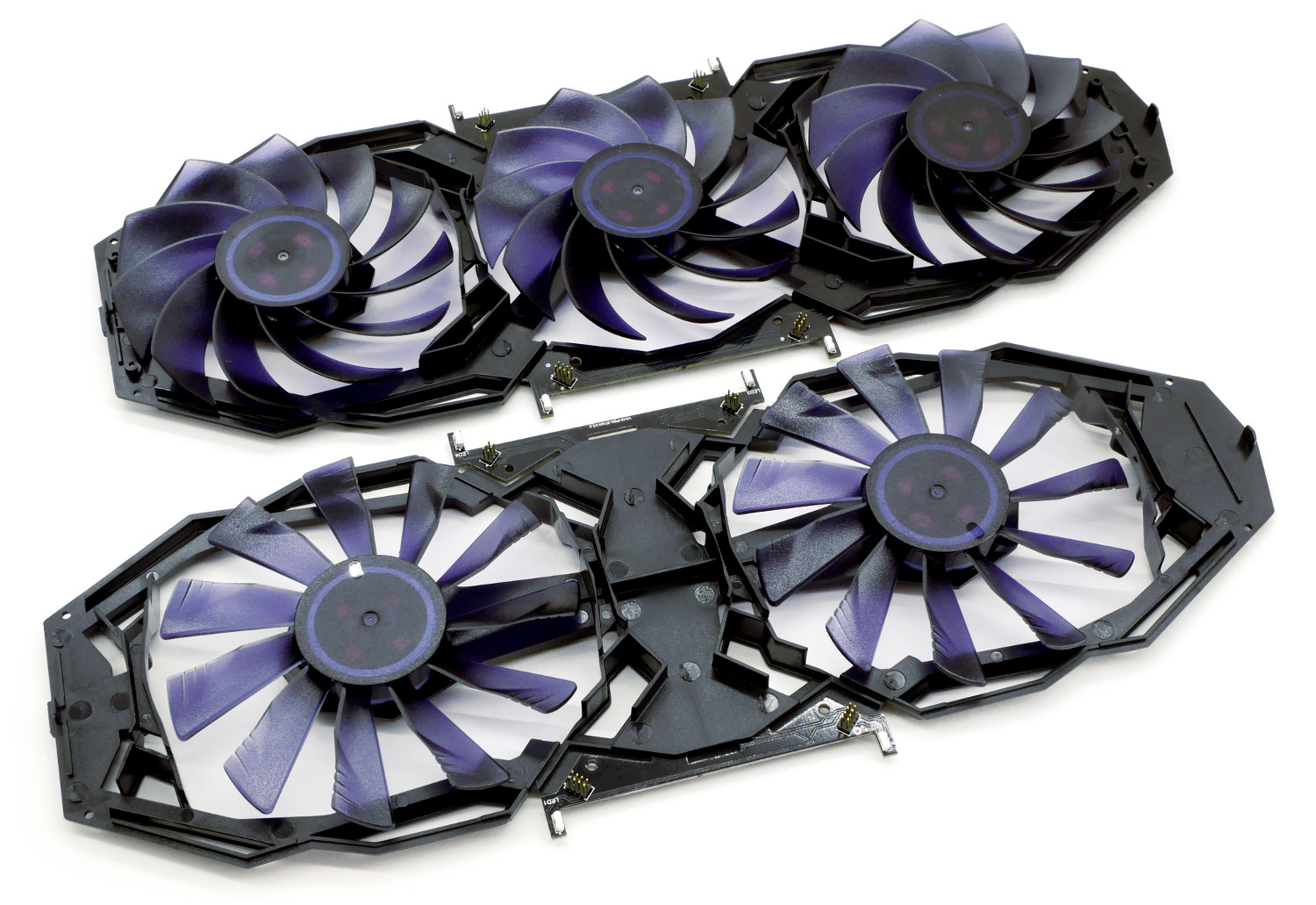

Тогда внимательно посмотрим на комплект вентиляторов INNO3D GeForce RTX 2080 iChill X3 Jekyll.

Система охлаждения модели претерпела множественные изменения в пользу увеличенной эффективности и низкого уровня шума, для чего геймерам на выбор доступны два набора вентиляторов "3 х 87 мм" и "2 х 100 мм". Первый использует двенадцатилопастную крыльчатку с загнутым профилем, второй - одиннадцатилопастную с прямой. Оба решения построены с использованием высококачественных японских подшипников. Кроме того, разработчики развернули вертушки на 180°, тем самым они вращаются по часовой стрелке в отличие от множества других моделей.

Дальнейший процесс сборки повторяет проделанные ранее этапы в обратном порядке.

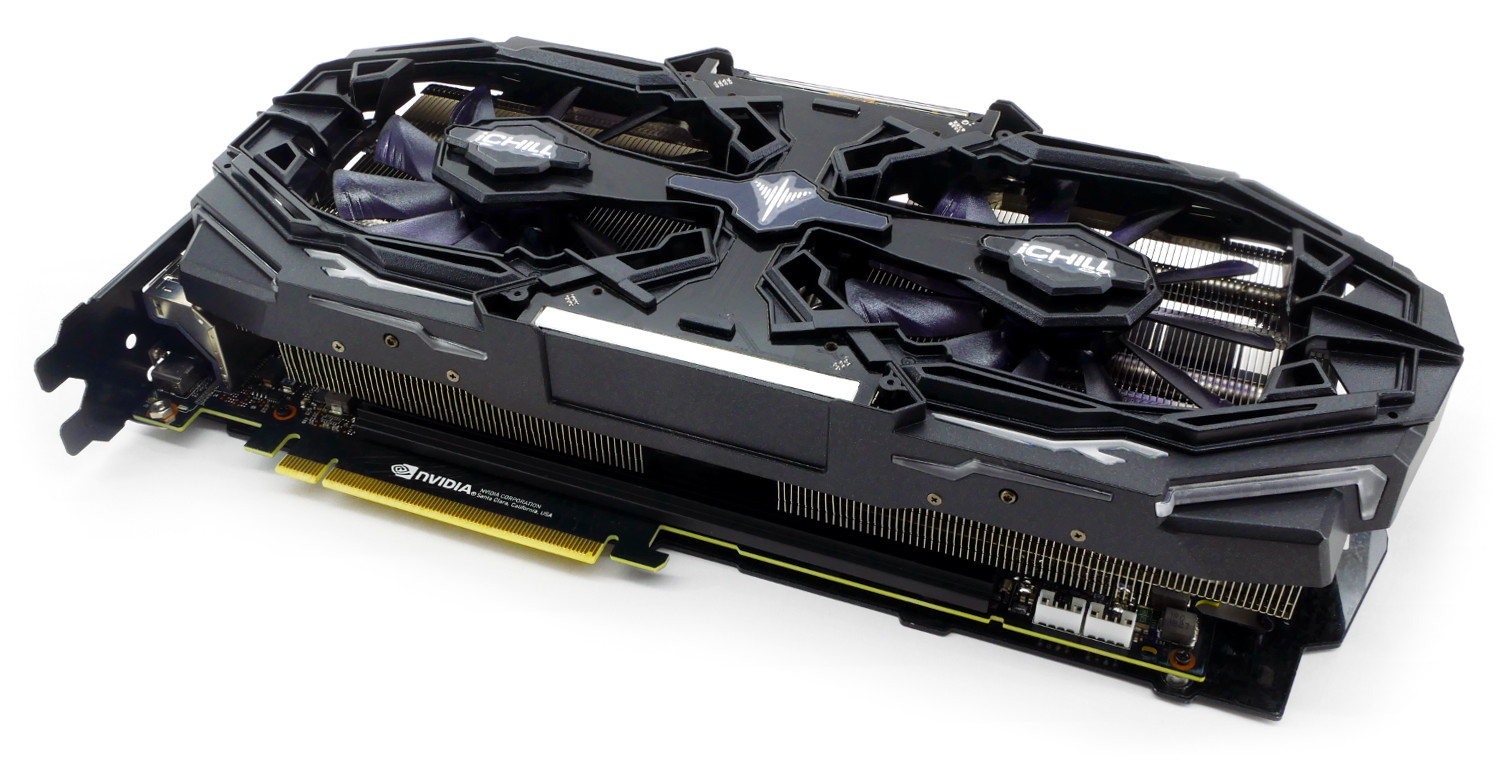

Выбираем комплект вентиляторов iChill X2 Jekyll и монтируем на кулере, фиксируем винтиками и устанавливаем две панели. В итоге, модель с индексом "Х3" превращается.. превращается.. превращается в элегантную INNO3D GeForce RTX 2080 iChill X2 Jekyll.

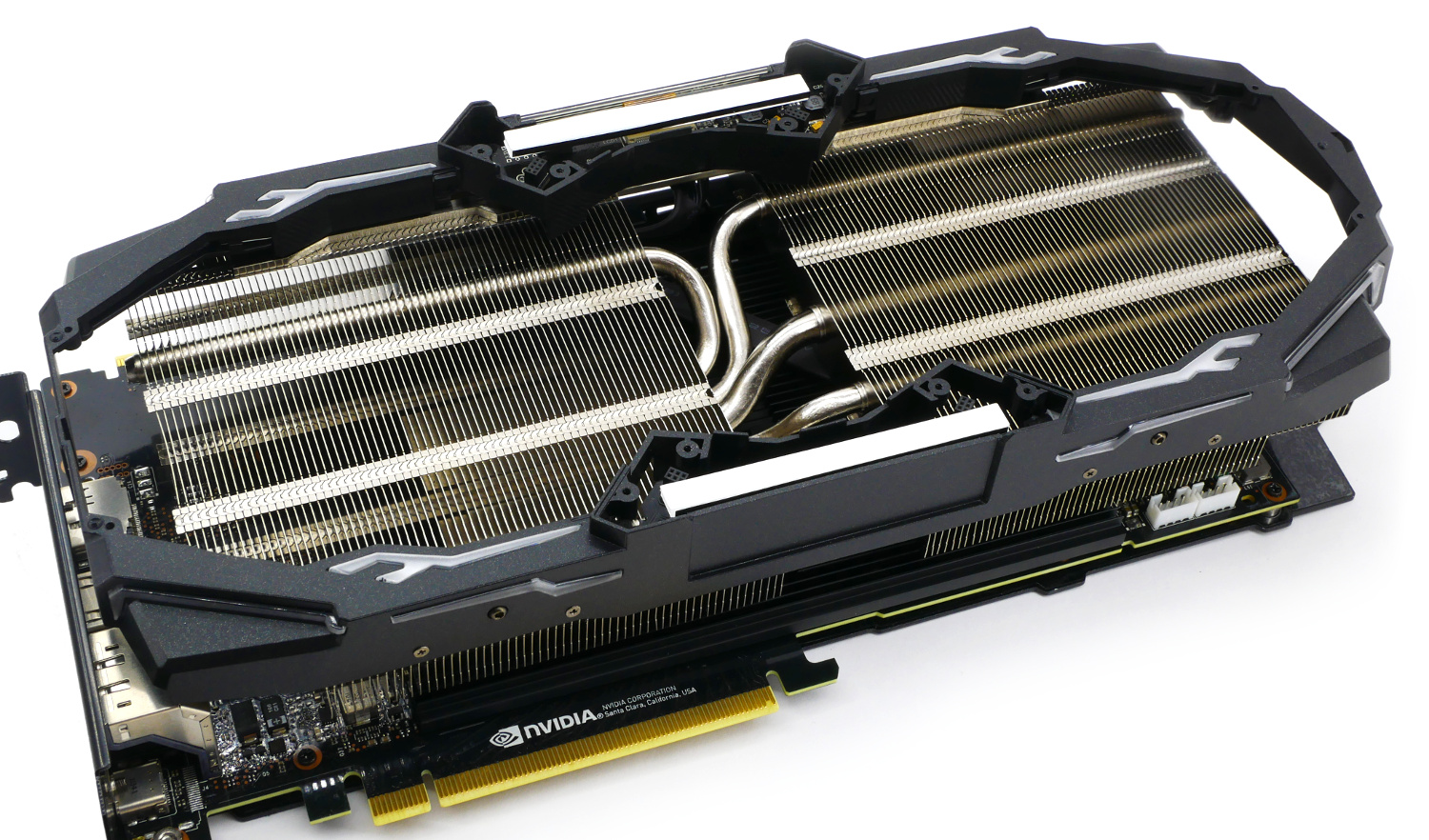

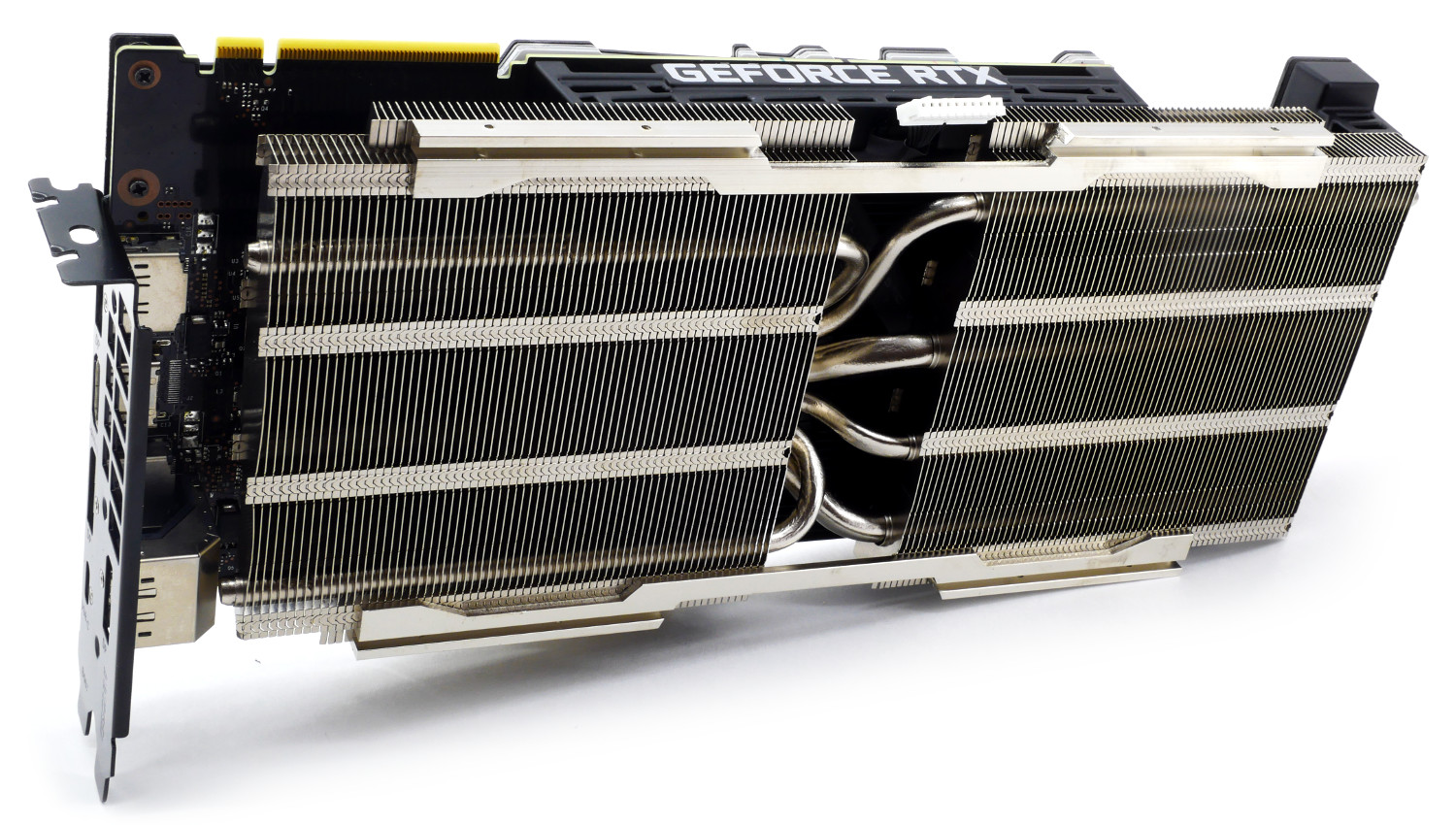

Оставим вертушки в покое и рассмотрим кулер более подробно. Под кожухом прячутся рассеивающие полосы и две платы с переходником для RGB-подсветки.

Центральный радиатор занимает всю полезную площадь видеокарты и достаточно солидно выглядит.

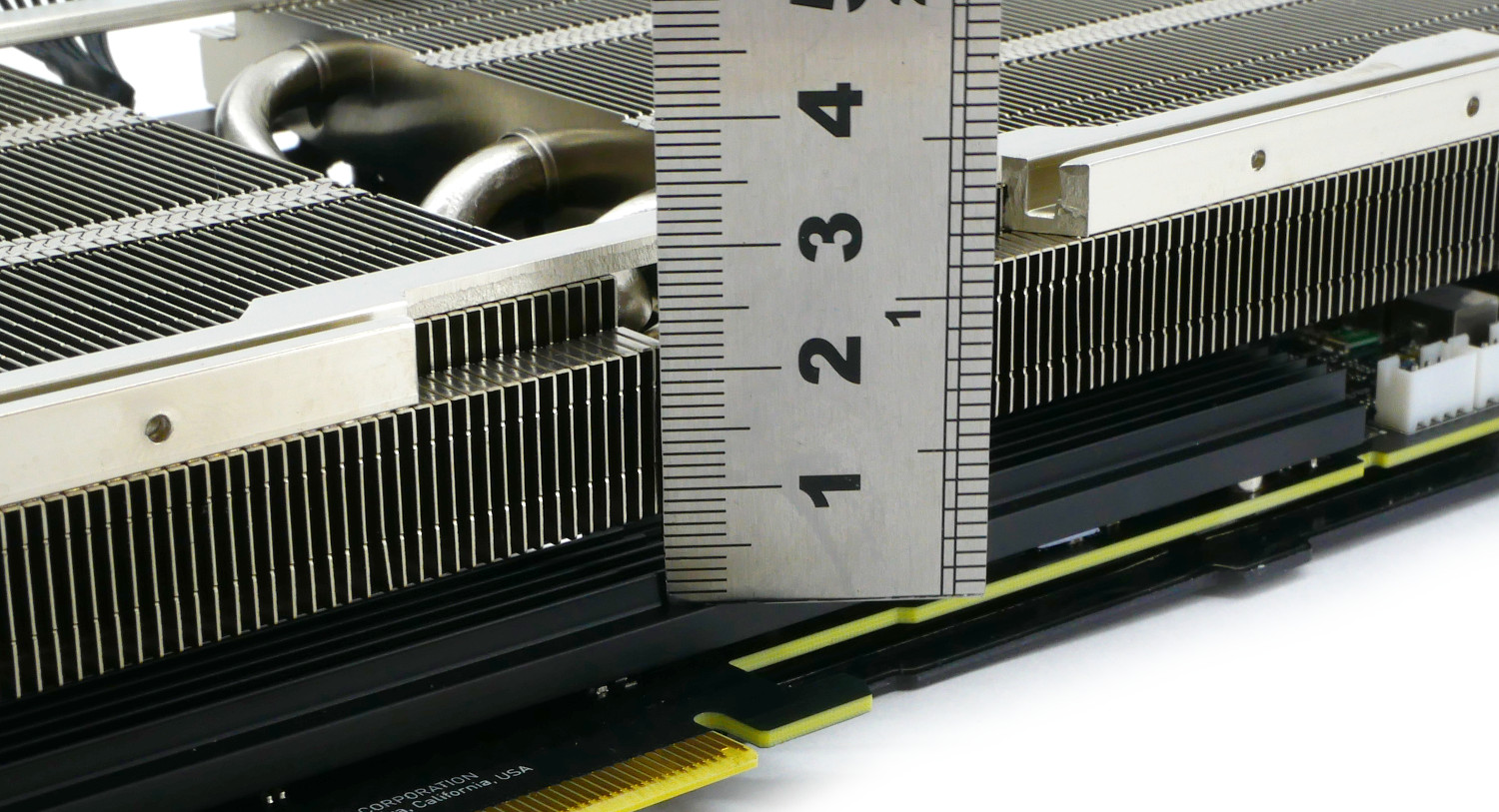

Высота пластин основной секции составляет 20 мм.

Радиатор крепится четырьмя подпружиненными винтами в области графического процессора, используется серая термопаста, которая достаточно свежа на вид.

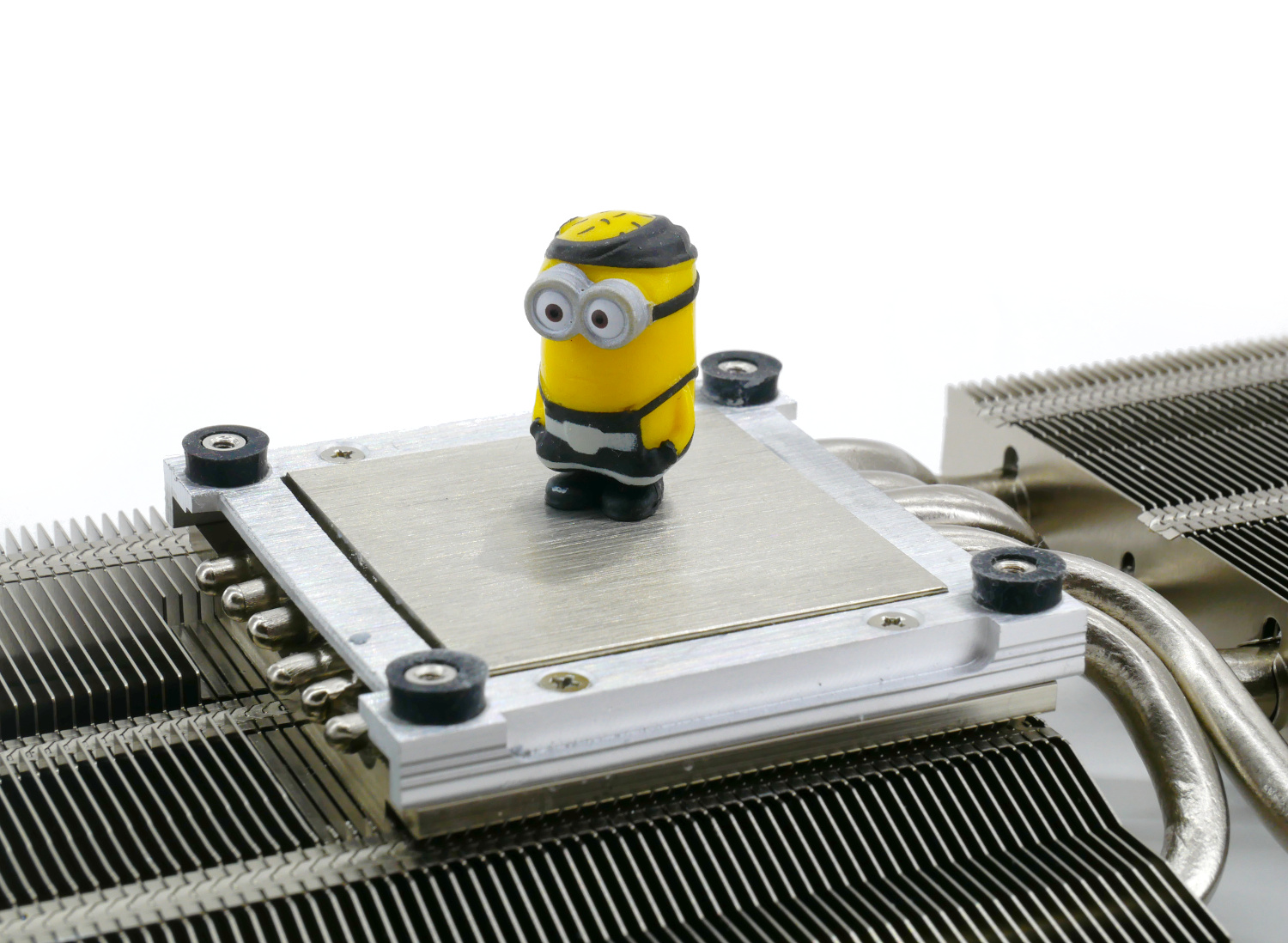

Основание контактирующей пластины достаточно хорошо обработано, хотя по фотографии могут показаться следы фрезы, но тактильно они не ощущаются. Не хватает лишь зеркальной полировки.

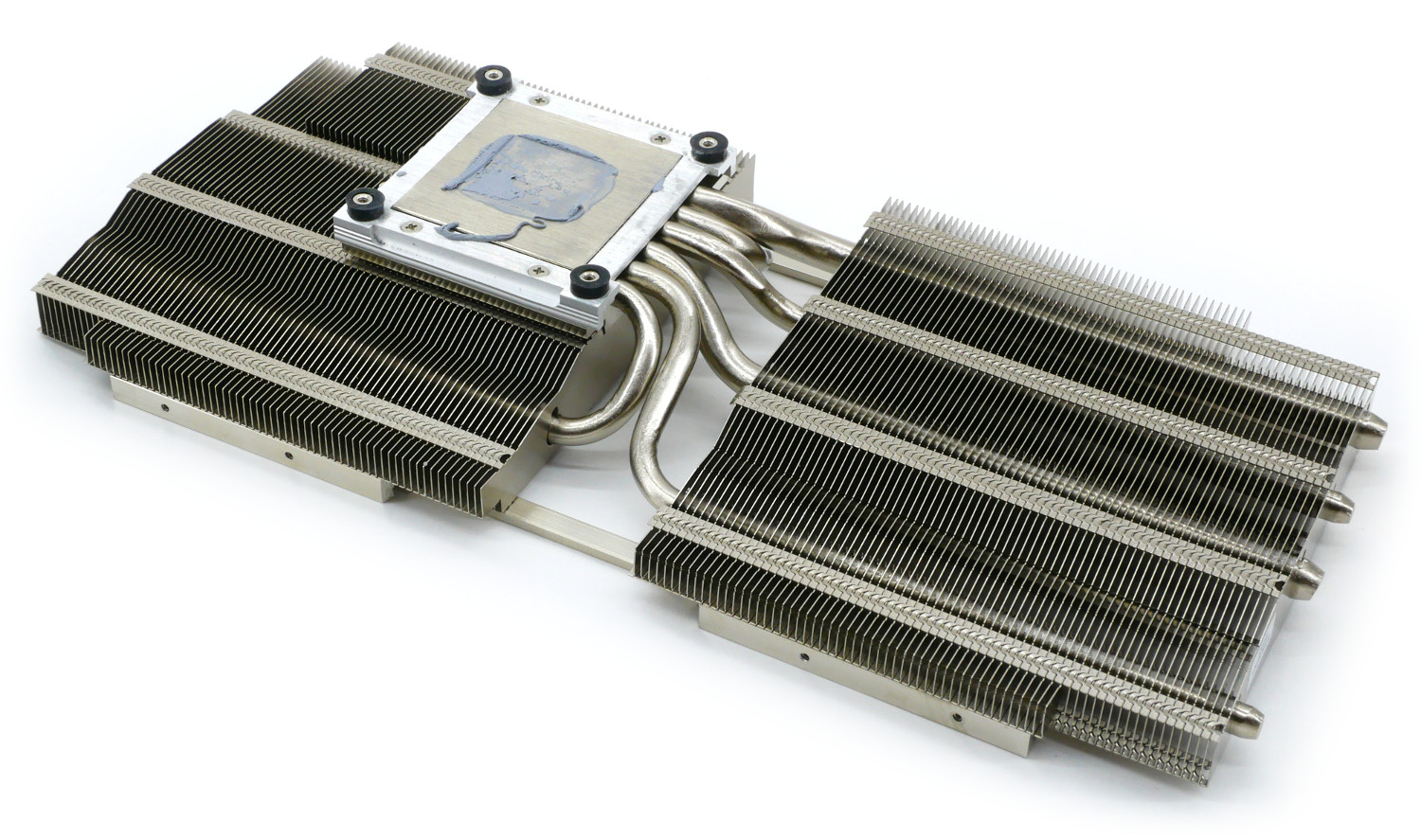

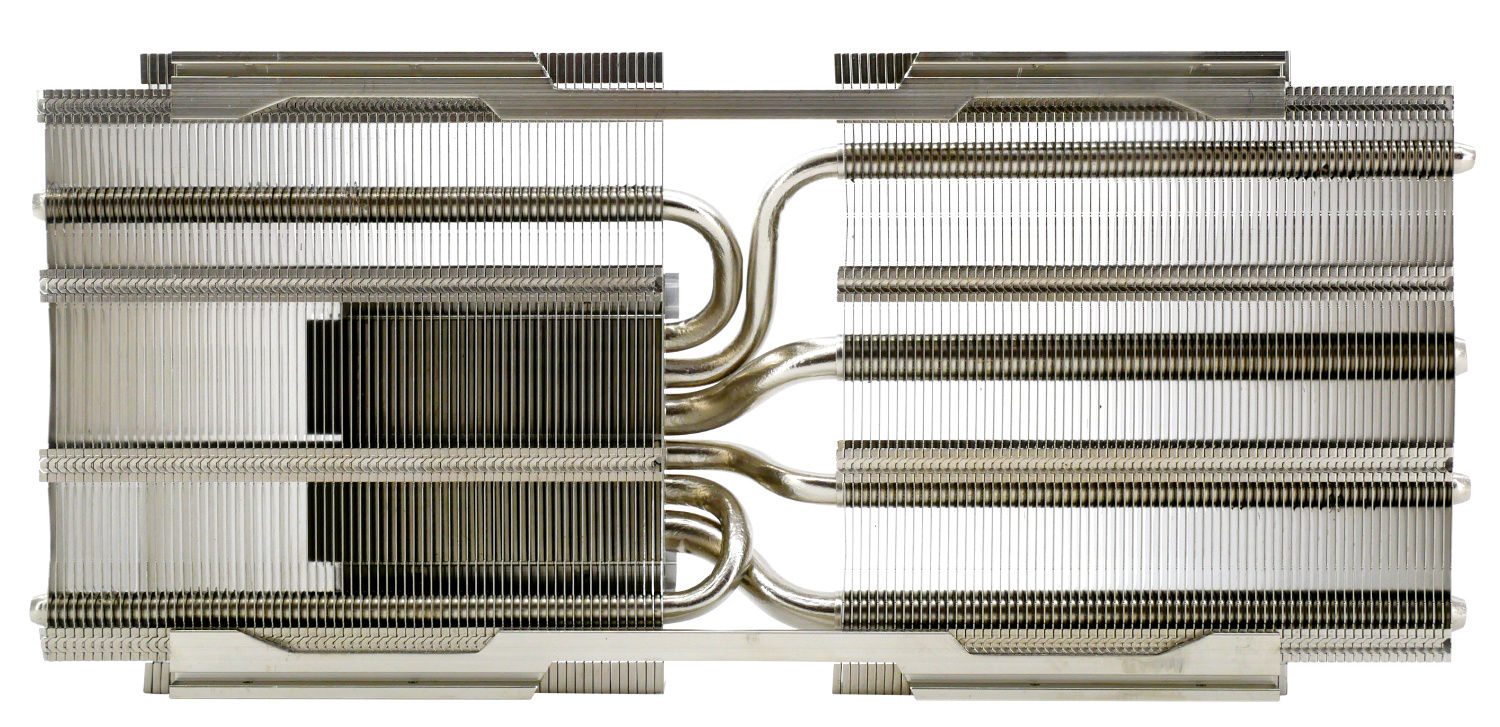

В качестве охладителя выступает массивный двухсекционный радиатор, набранный 140 алюминиевыми ребрами, пронизанными четырьмя тепловыми трубками диаметром 6 мм и парой 10 мм.

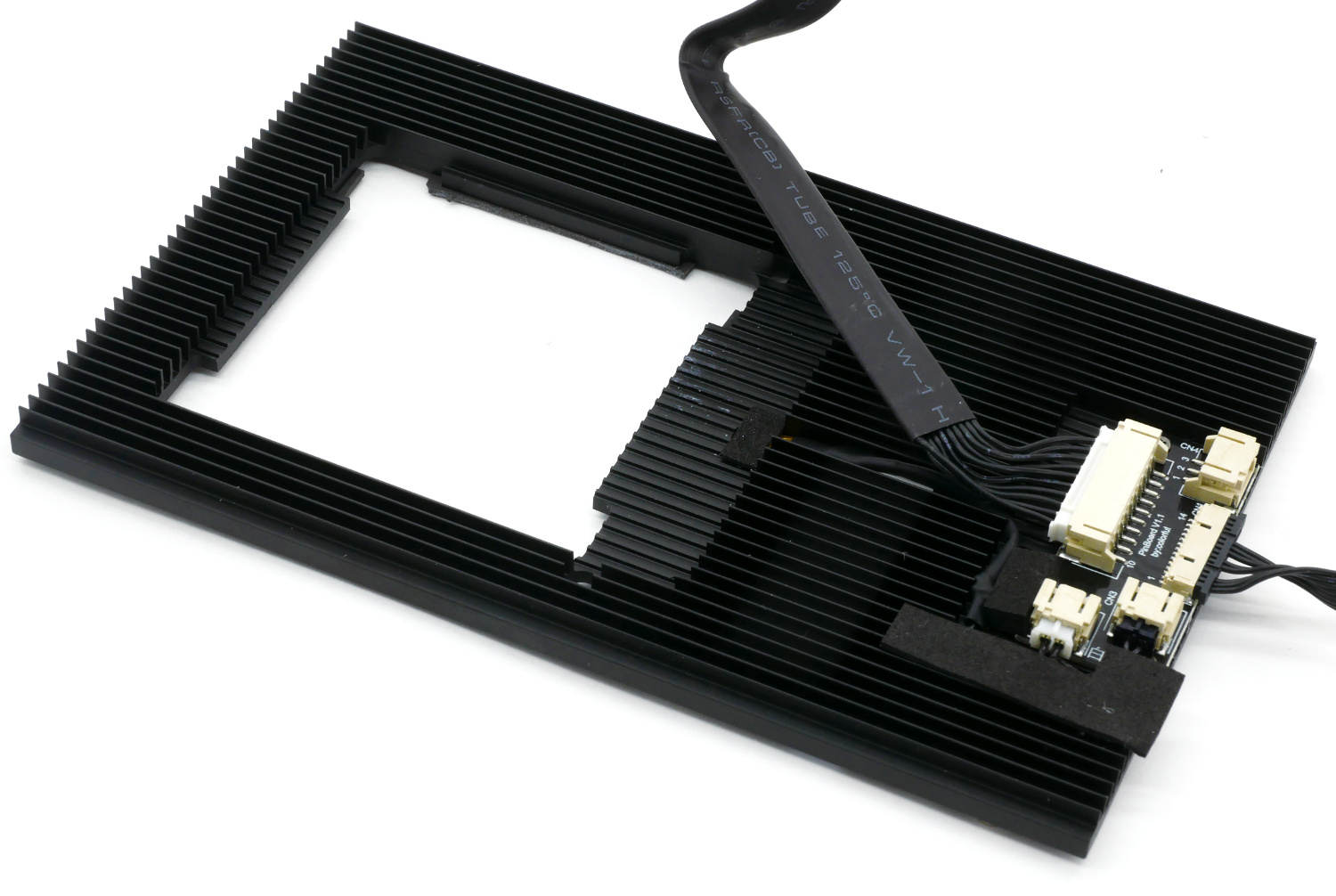

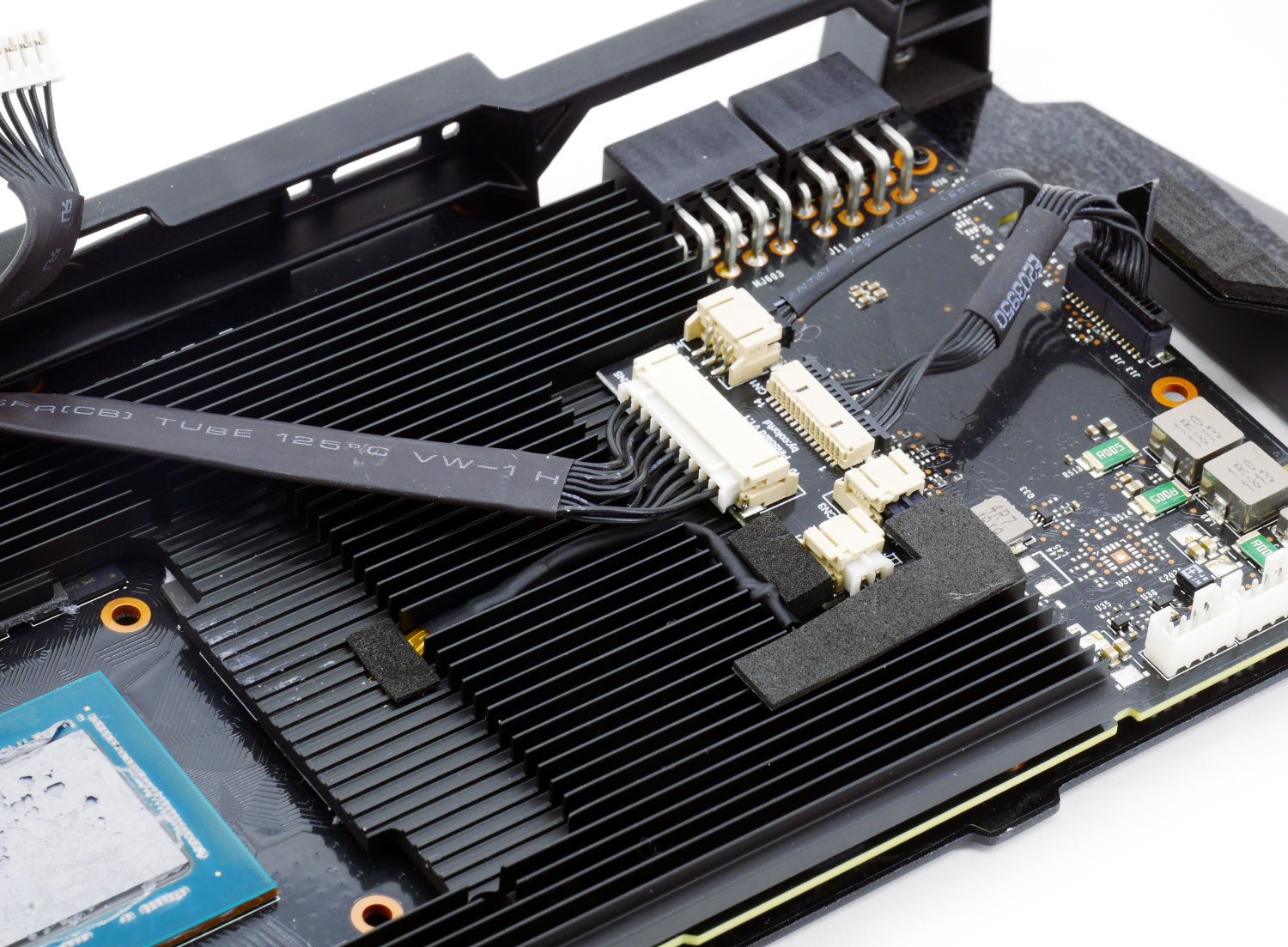

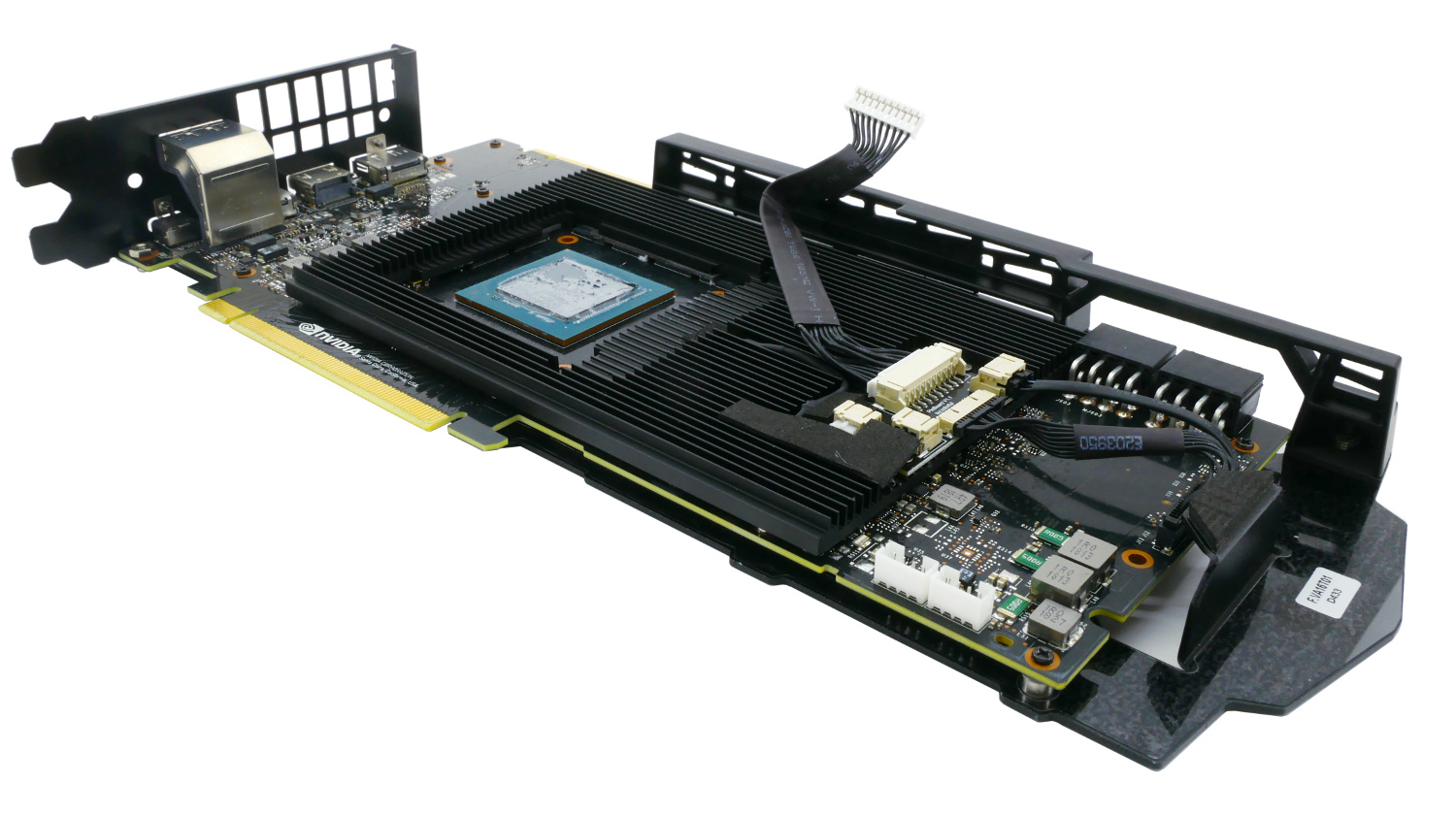

Под радиатором скрывается отдельная пластина, накрывающая микросхемы памяти и силовую часть VRM.

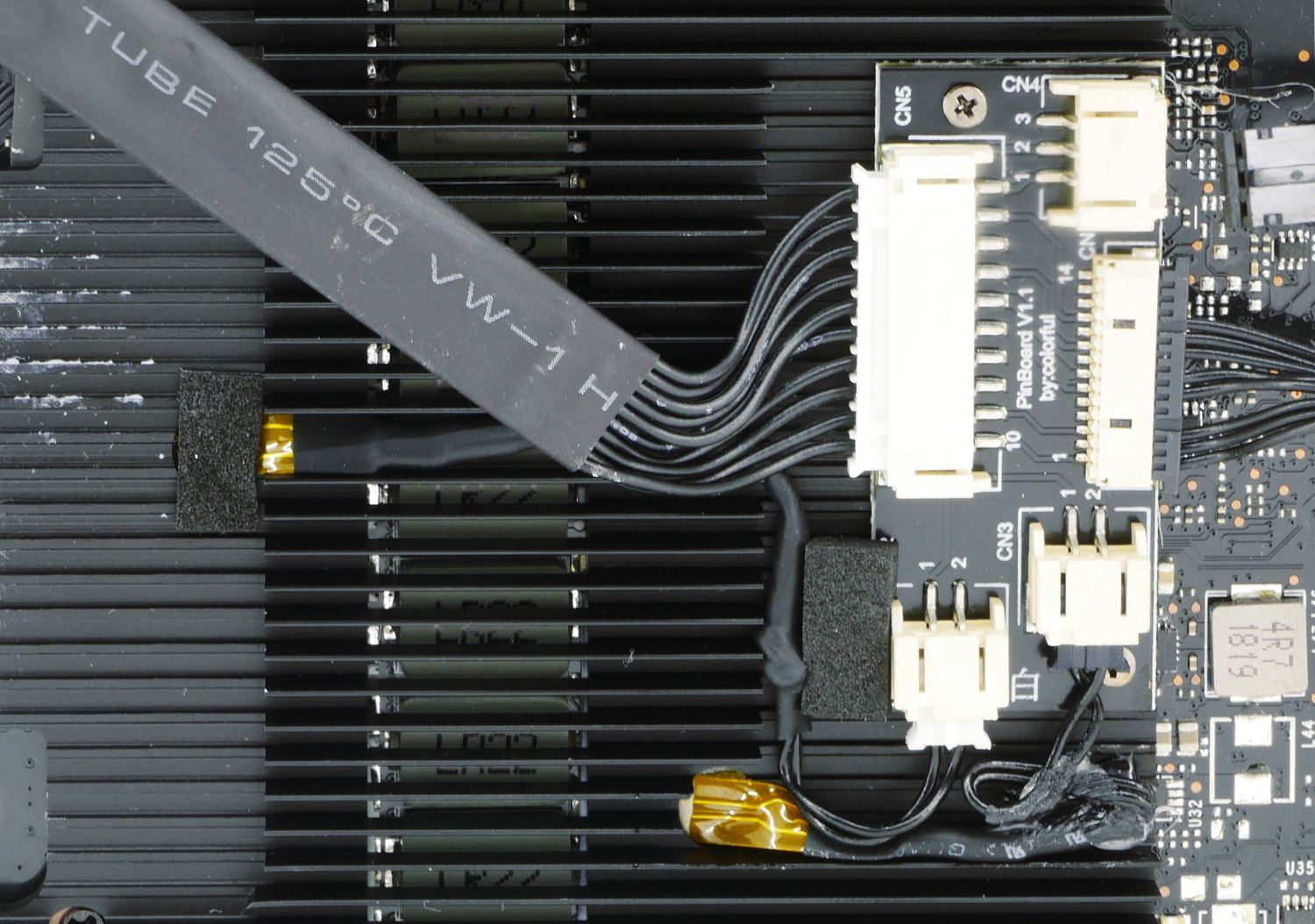

На своем борту она несет крохотную печатную плату, являющуюся концентратором всех подсветок и системы мониторинга.

Она отвечает за комплекс AI Temperature Control и два термодатчика, установленные в зоне чипов памяти GDDR6 и мосфетов.

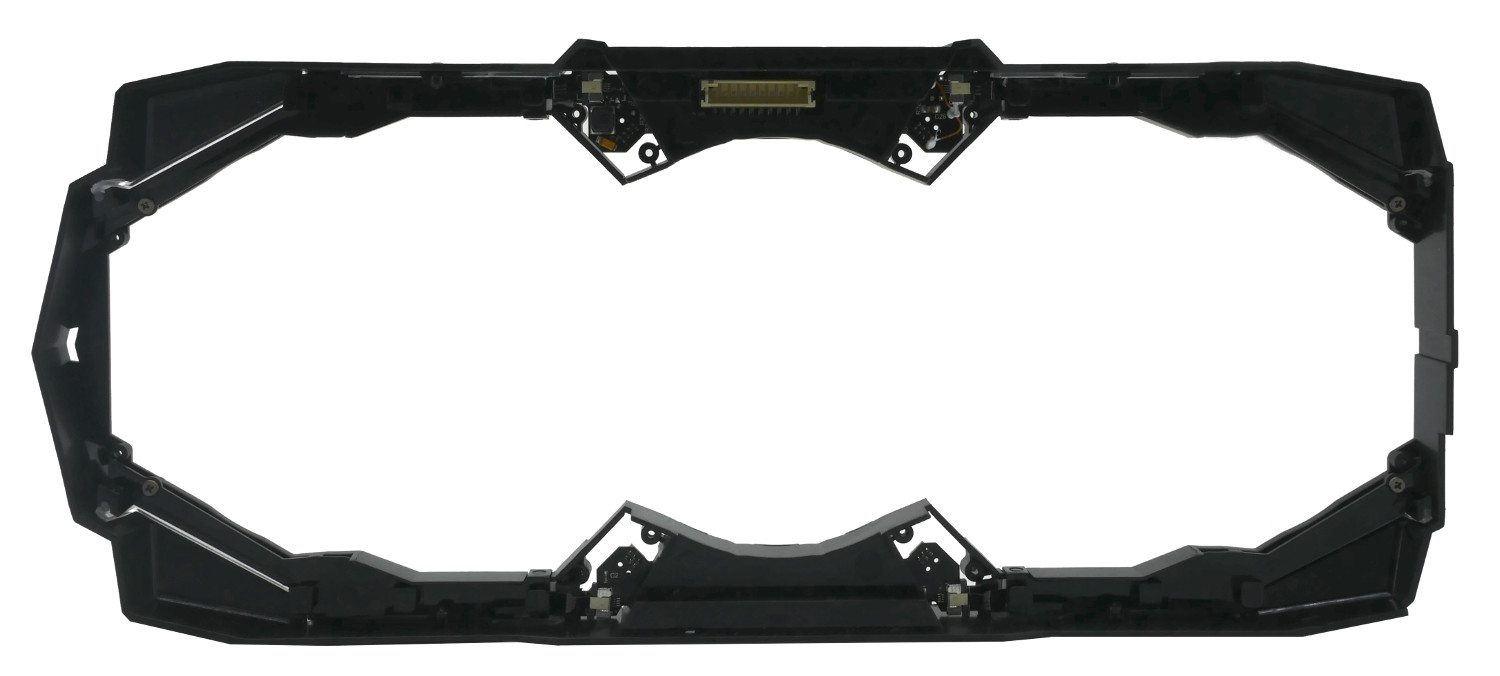

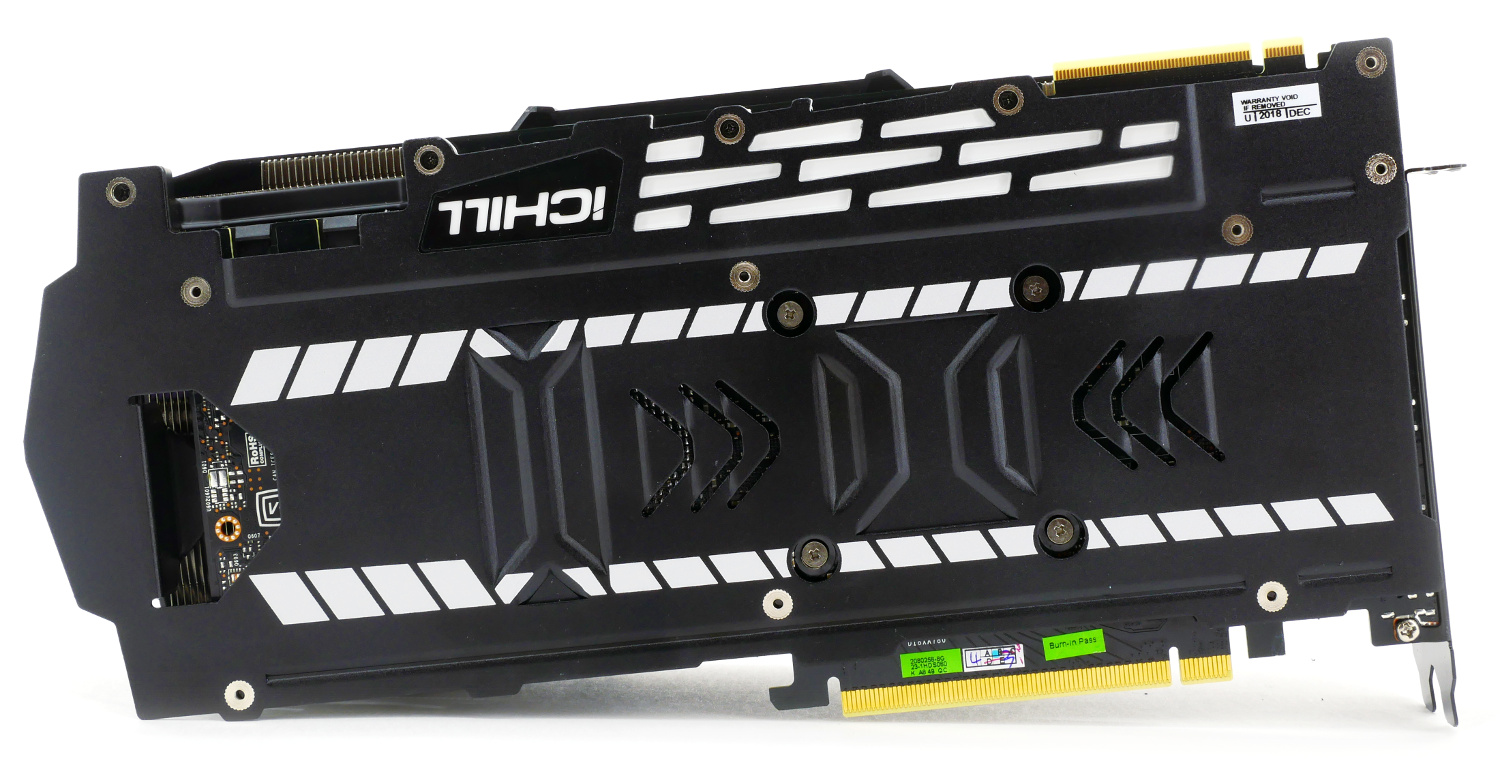

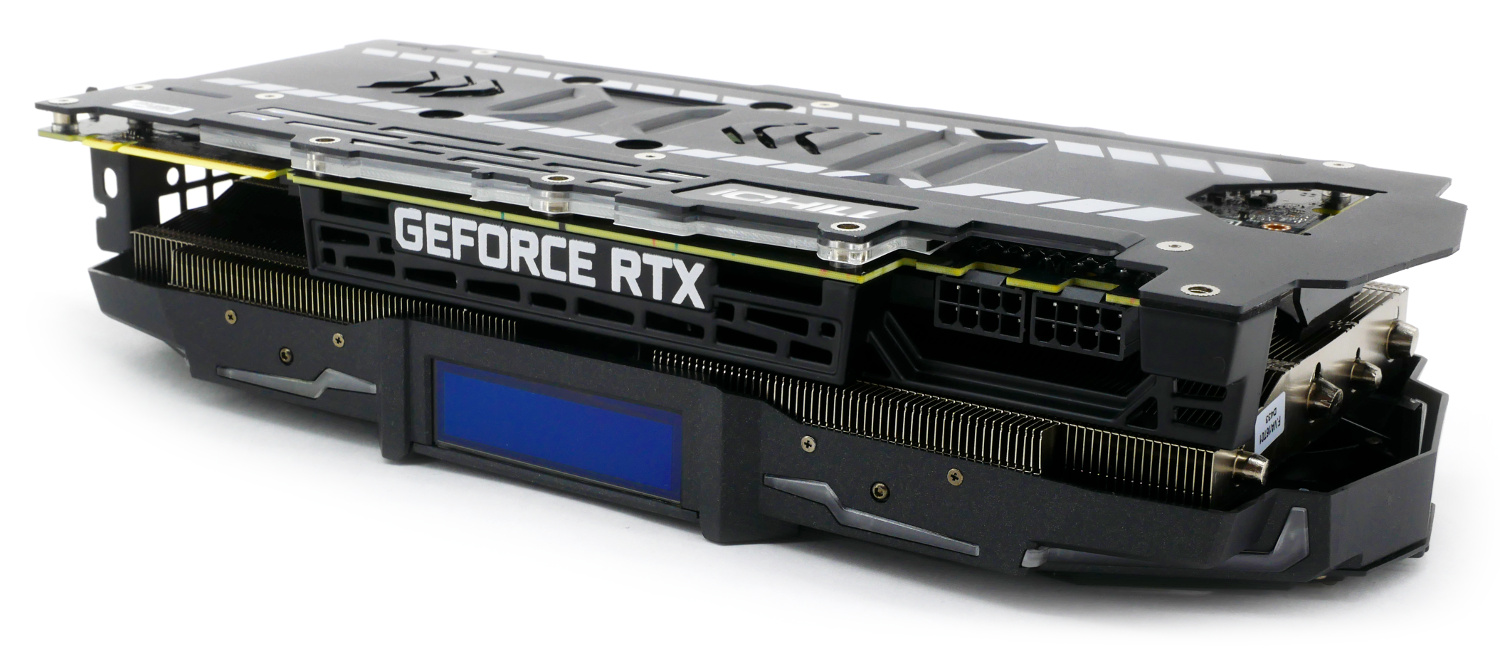

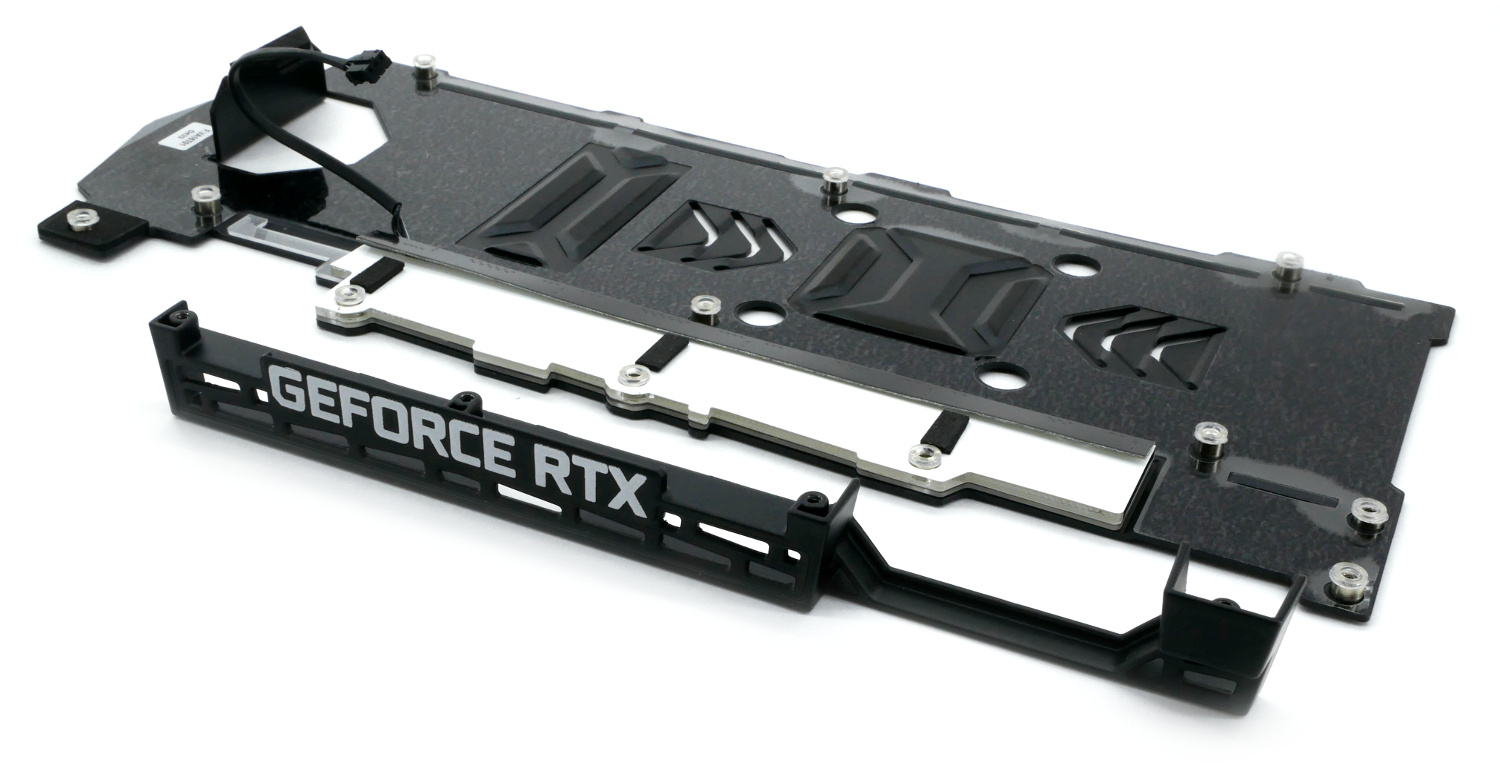

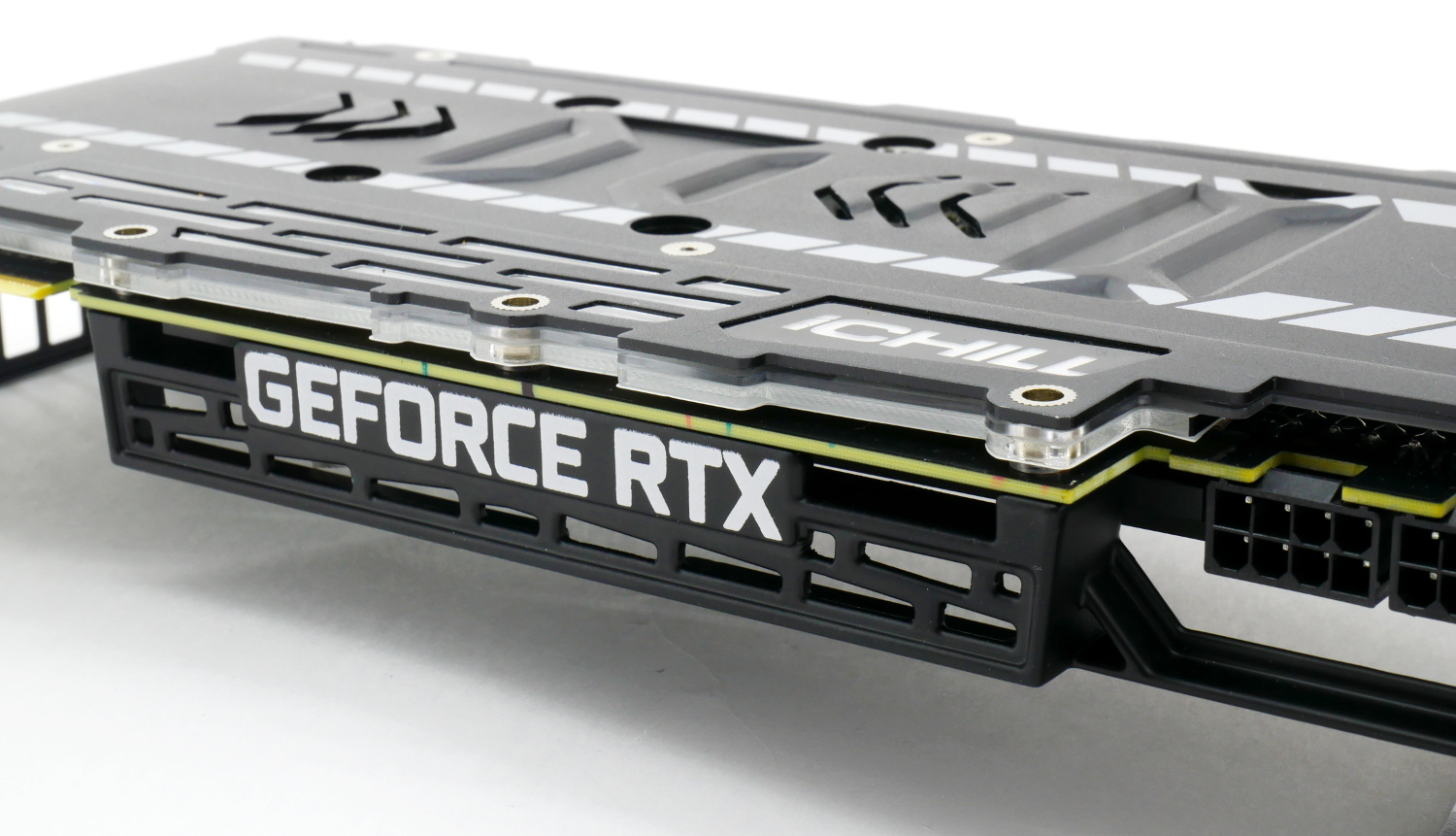

Бэкплейт связан с отдельной усиливающей рамой жесткости, проходящей по периметру печатной платы и повышающим надежность конструкции.

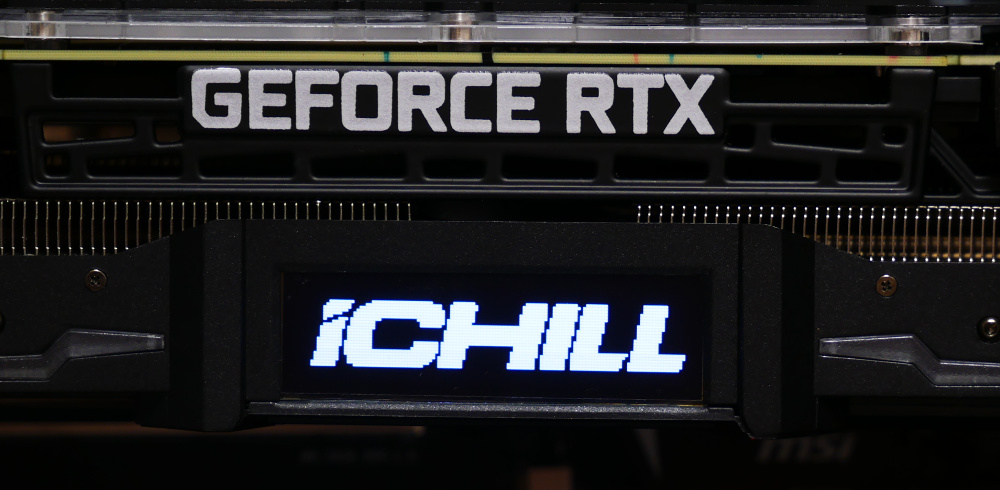

Разработчики превратили их в отдельный элемент декора, разместив наименование серии GeForce RTX и подсветку RGB с тыльной стороны.

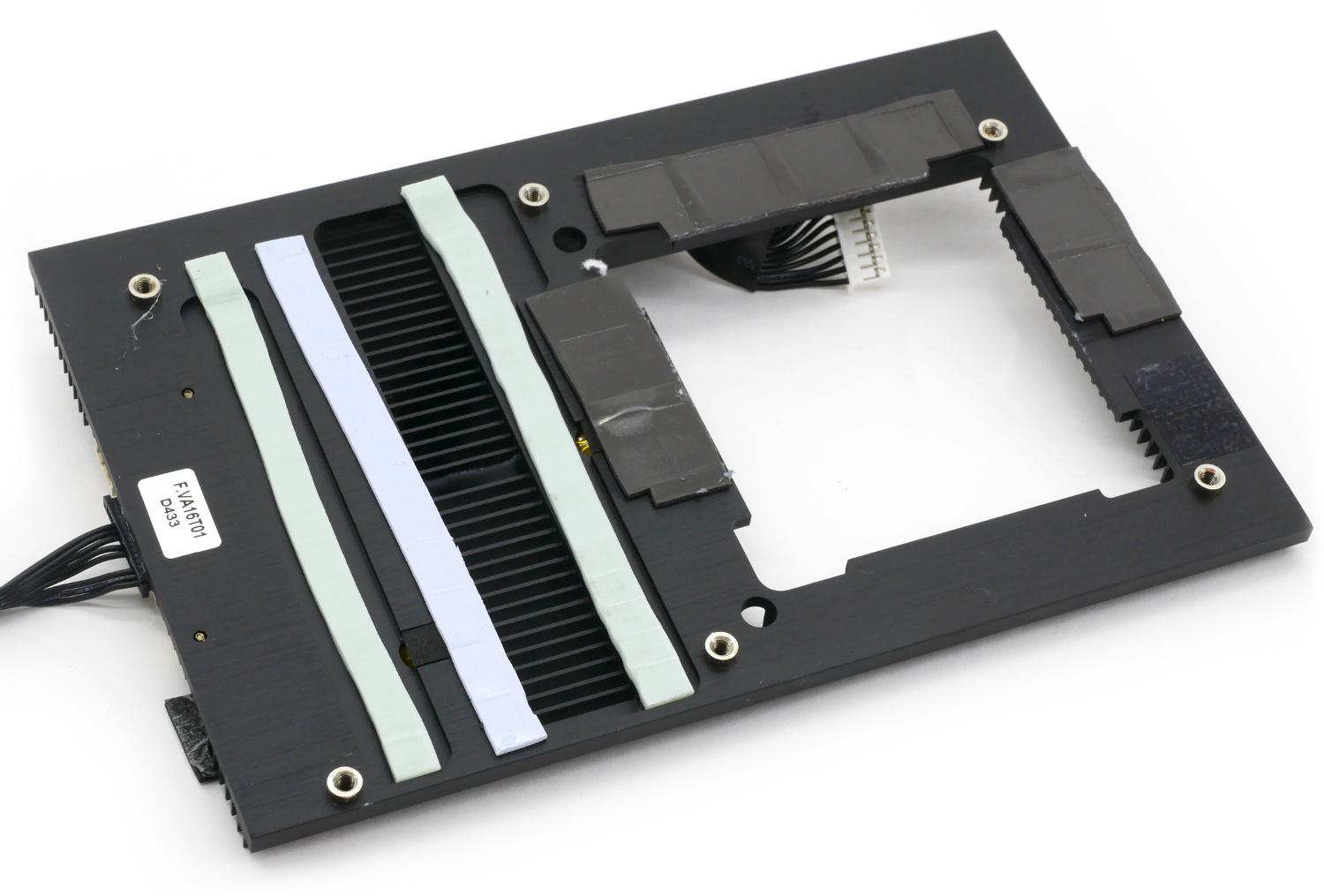

Последняя пластина является радиатором и частью системы охлаждения подсистемы питания и микросхем памяти.

Контакт осуществляется посредством ряда термопрокладок, а равномерности и силе прижима можно уверенно поставить оценку "отлично".

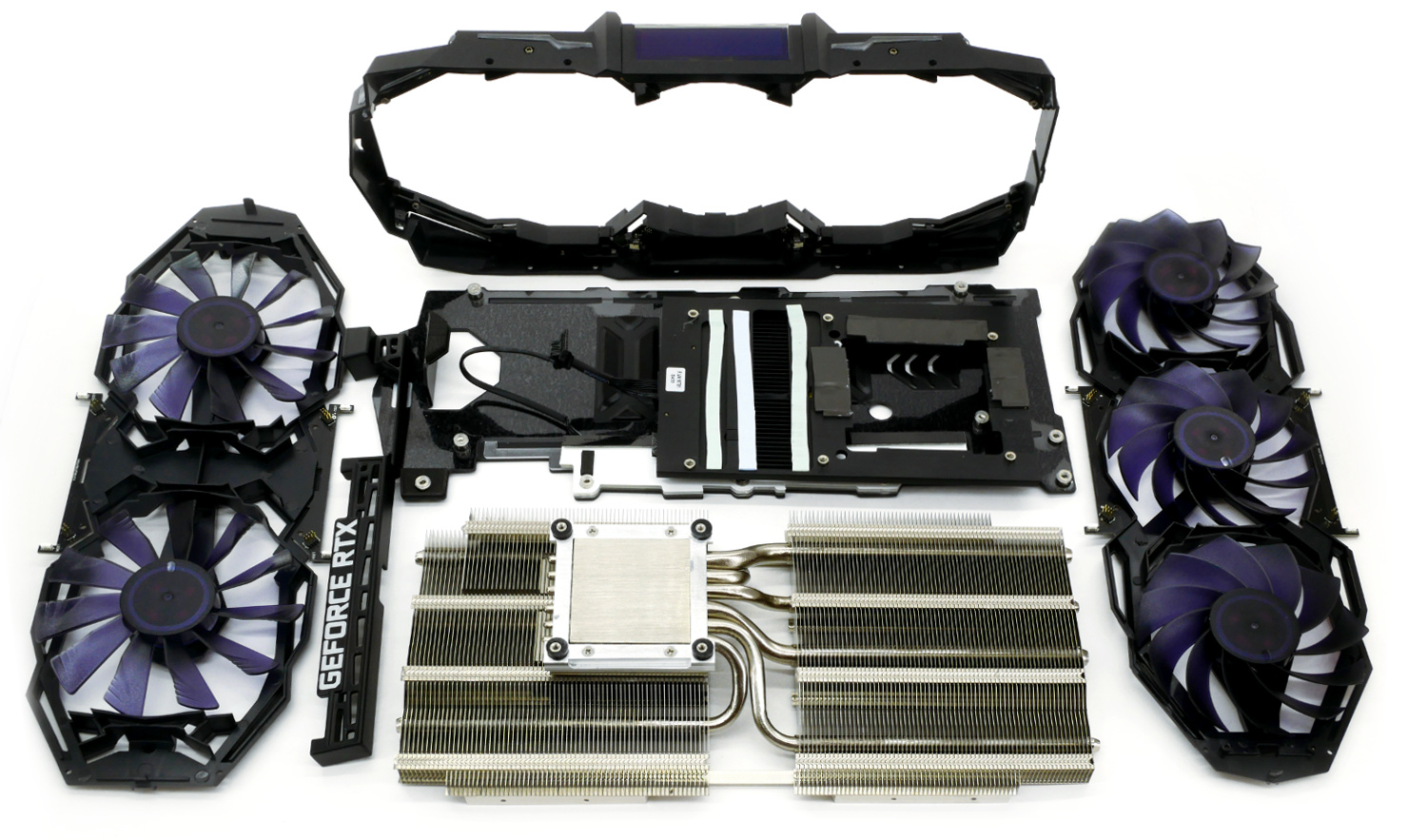

Подводя итоги, система охлаждения INNO3D GeForce RTX 2080 iChill X3 Jekyll представляет собой уникальное явление с продуманной конструкцией, реализацией смены вентиляторов и мониторингом температур.

Печатная плата

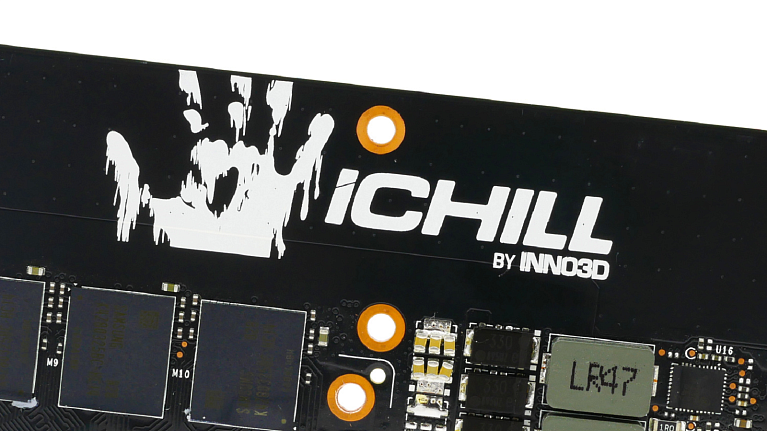

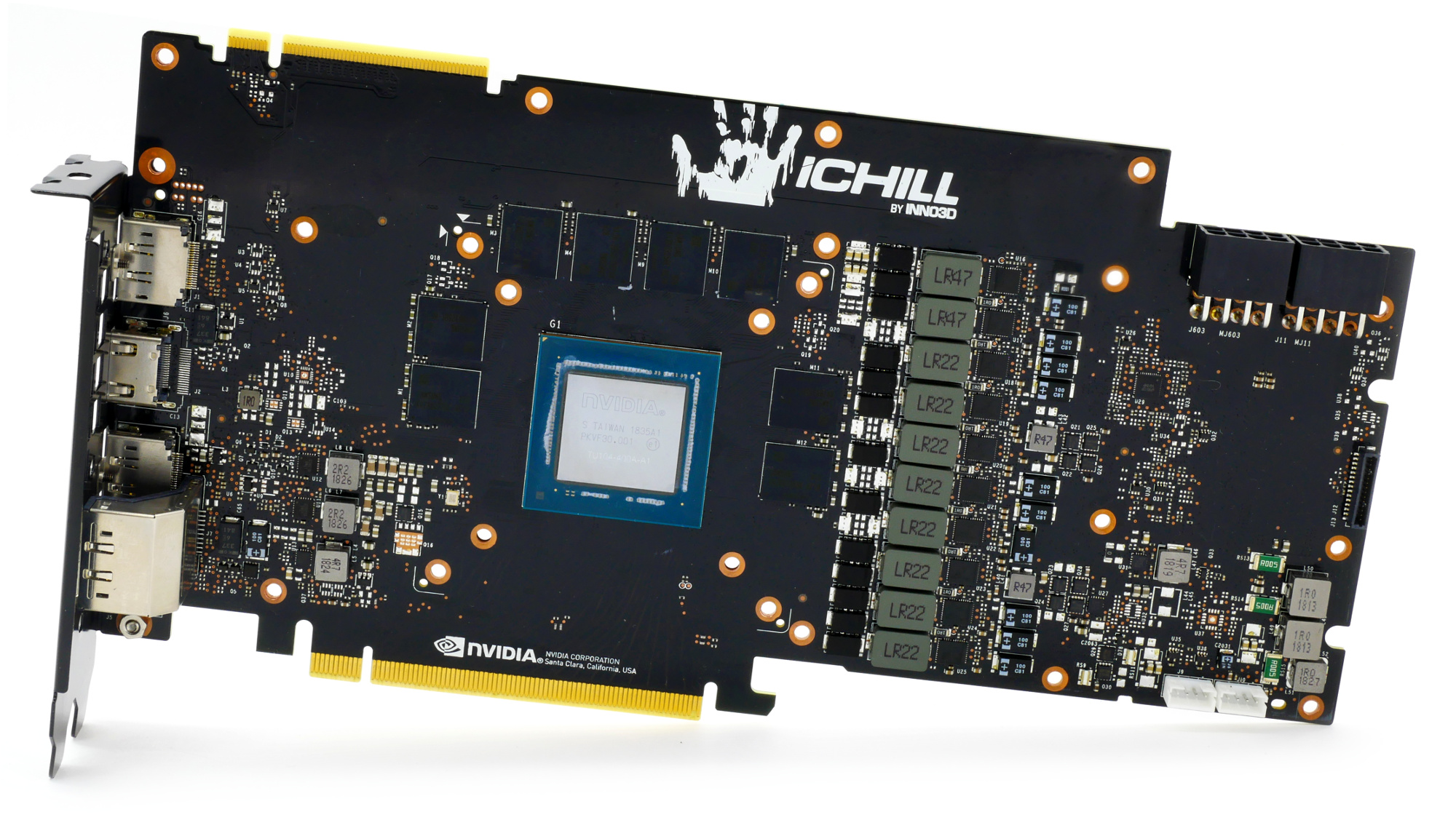

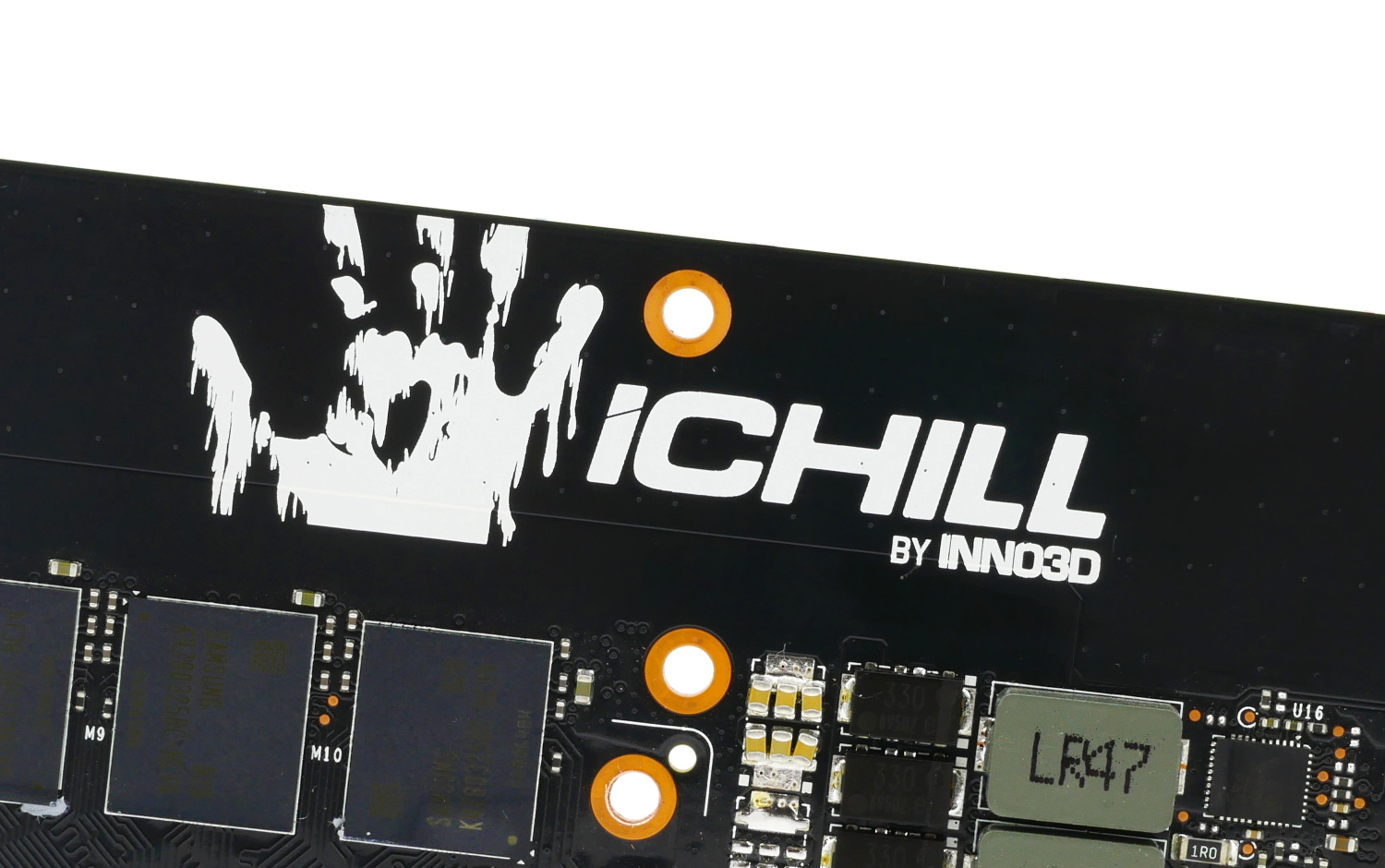

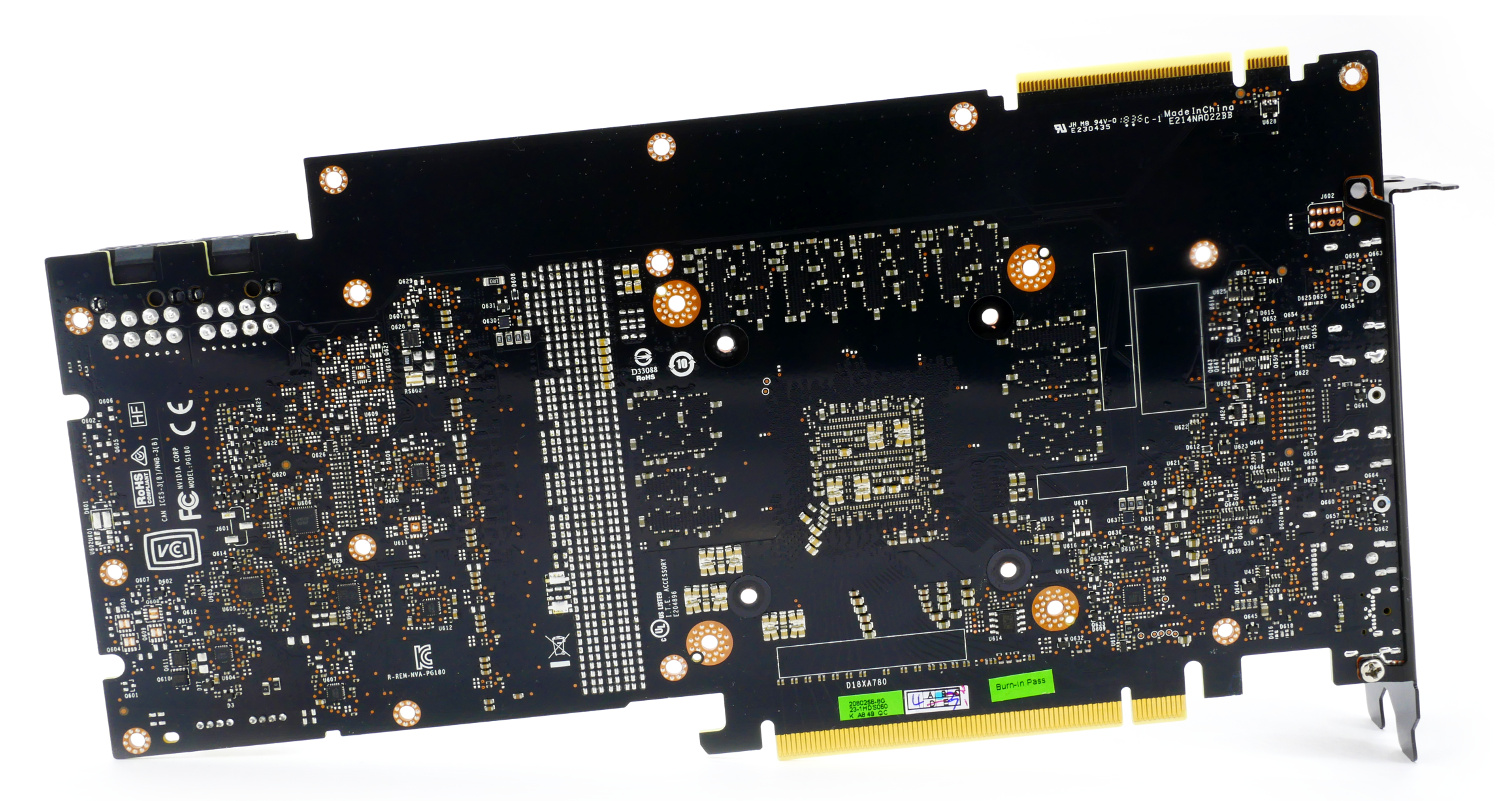

Модель INNO3D GeForce RTX 2080 iChill X3 Jekyllпостроена на оригинальной печатной плате GeForce RTX 2080 с расширенным текстолитом черного цвета, с усиленным дополнительным питанием "8+8"-pin и логотипом серии iChill.

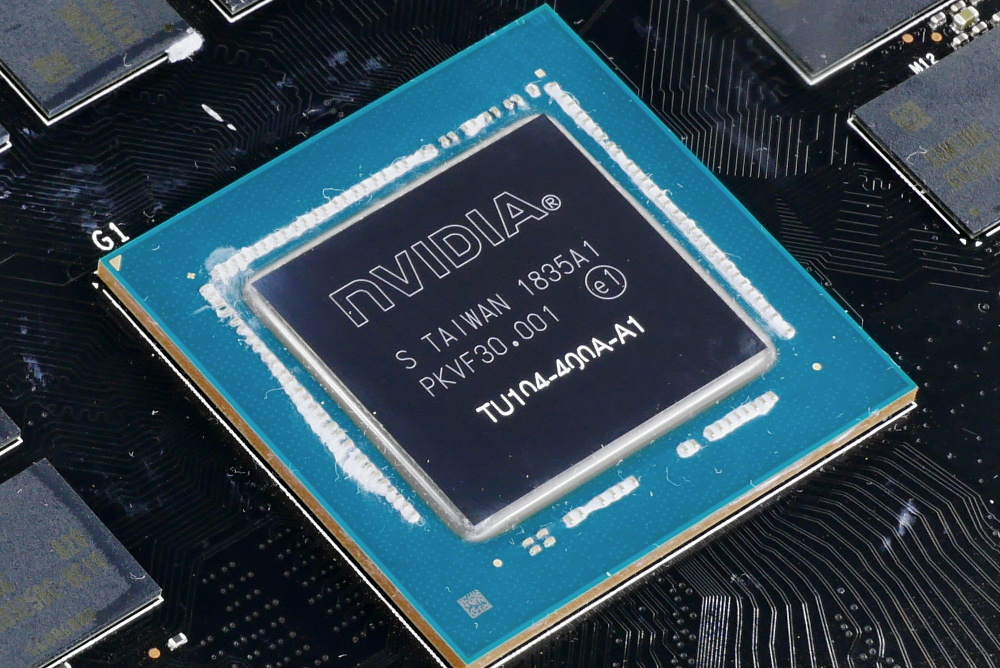

Сердцем героя обзора стал графический процессор TU104-400А-A1. Он произведен по 12-нм техпроцессу на 35-й неделе 2018 года,включает 2944 шейдера, 64 блока растеризации и 184 текстурных блока.

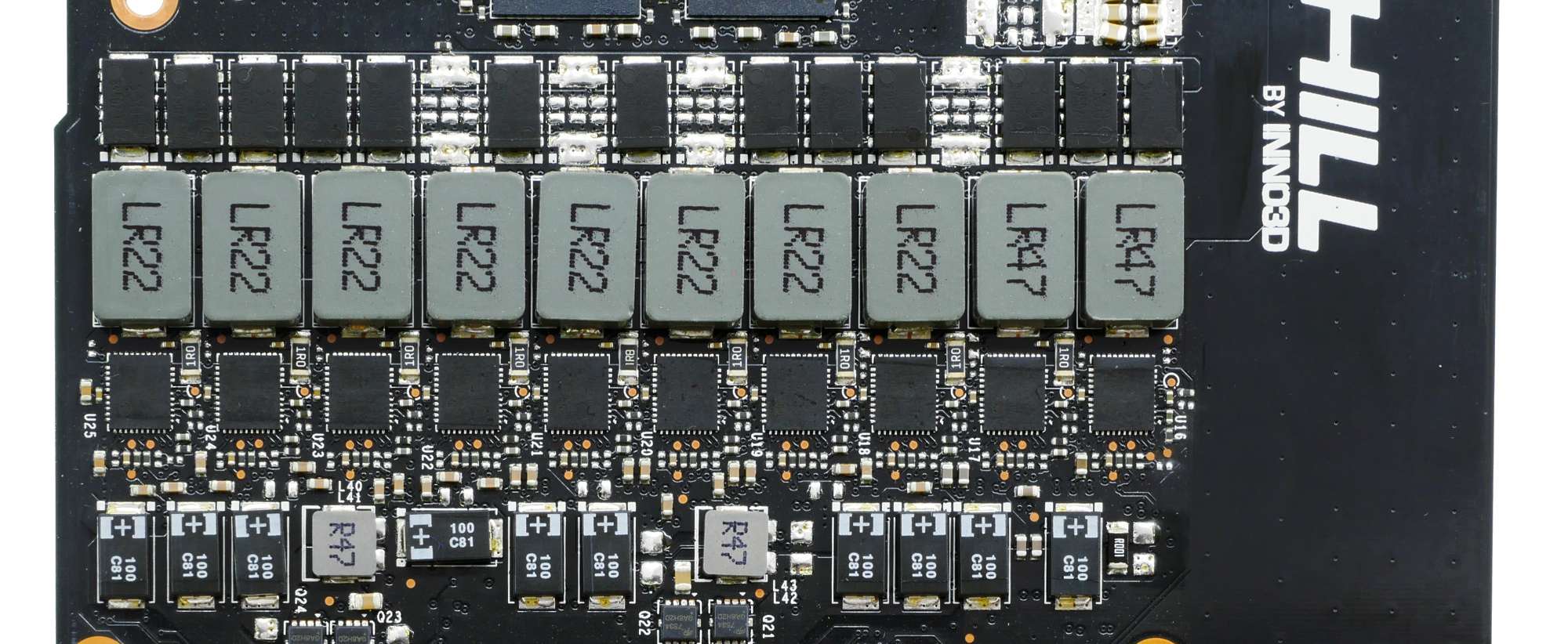

Подсистема питания построена по десятифазной схеме, где восемь фаз отведены на графический процессор и две - на микросхемы памяти. За управление отвечают пара ШИМ-контроллеров uP9512P.

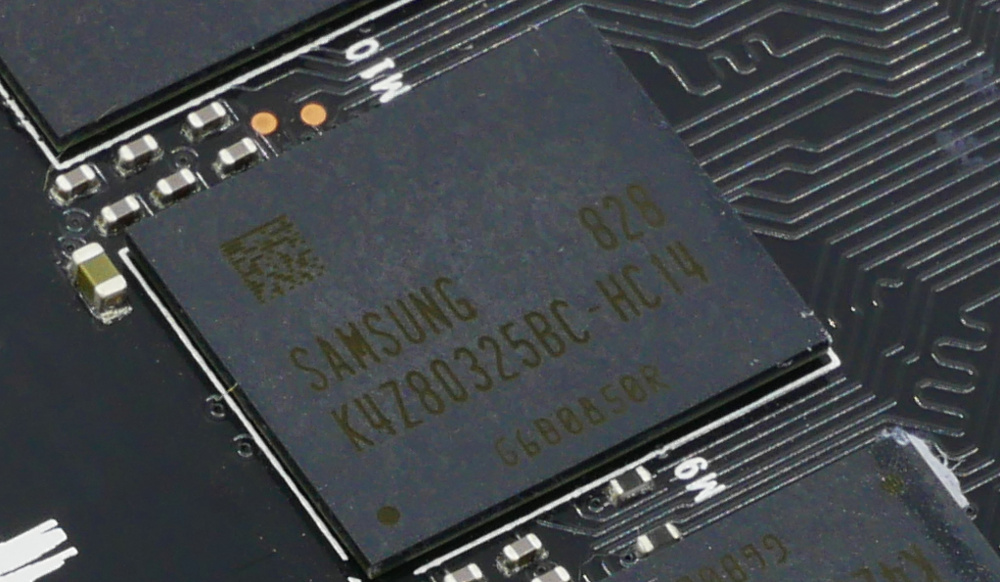

В качестве видеопамяти выступают микросхемы Samsung нового стандарта GDDR6 с маркировкой K4Z80325BC-HC14. Тактовая частота составляет 1750 МГц (эффективная частота – 14000 МГц). С

Программное обеспечение INNO3D TuneIT OC

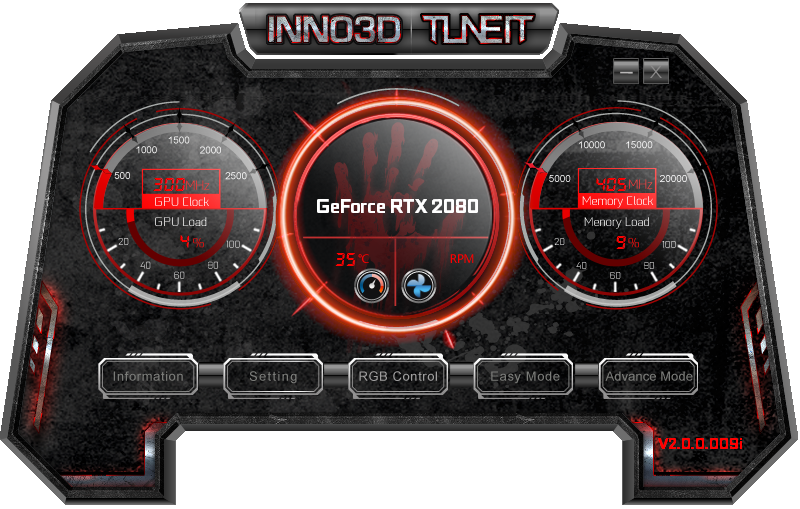

Фирменное программное обеспечение INNO3D TuneIT OC получило обновленный дизайн, став более агрессивным и дерзким. Функционал утилиты также заметно подтянули, и теперь она не уступает именитым программам по мониторингу и управлению видеокартой.

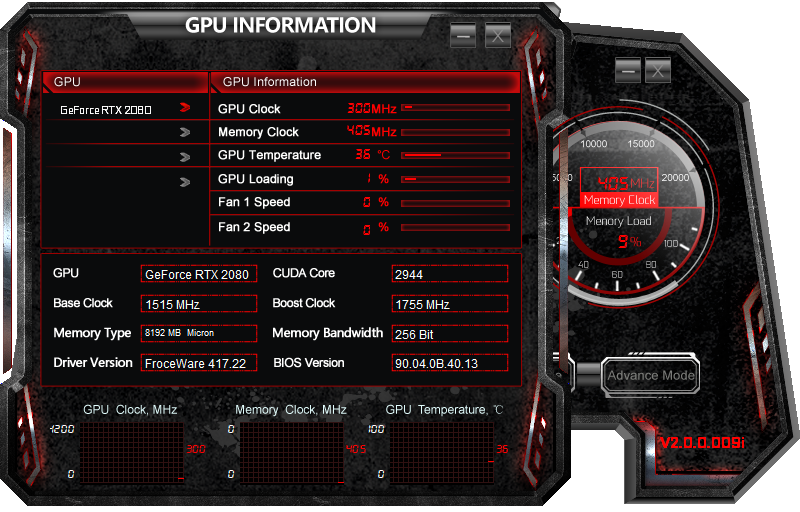

Во вкладке "Информация" доступны технические характеристики графического ускорителя, но здесь ПО совершило ошибку, указав производителя памяти Micron вместо Samsung.

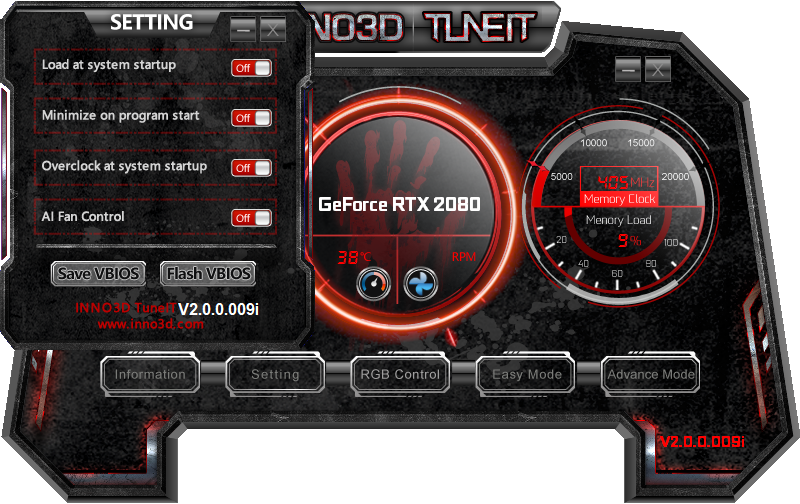

В настройках доступны режимы запуска и активации "умной" системы управления вентиляторами, а также сохранение текущей версии BIOS и прошивки видеокарты.

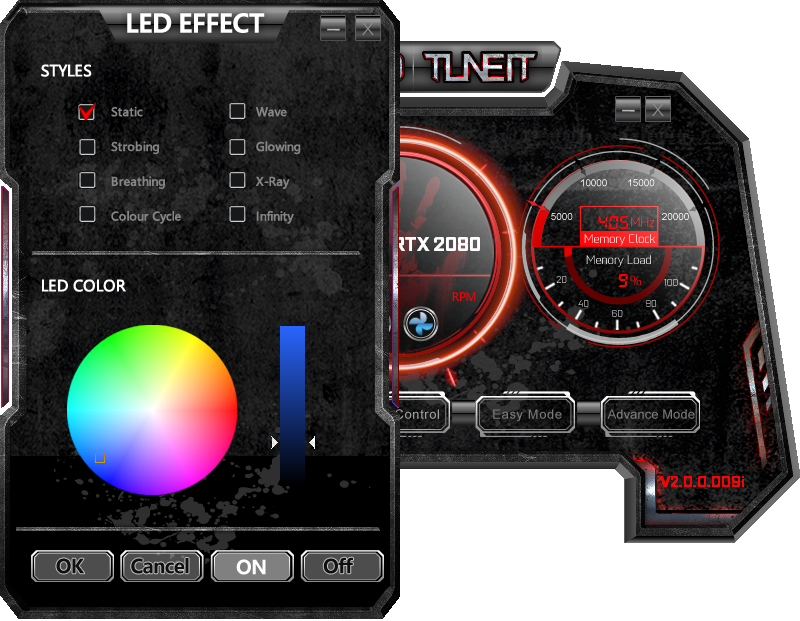

В окне "LED EFFECT" доступны различные режимы подсветки, палитра RGB и редкость для изменения - управление яркостью.

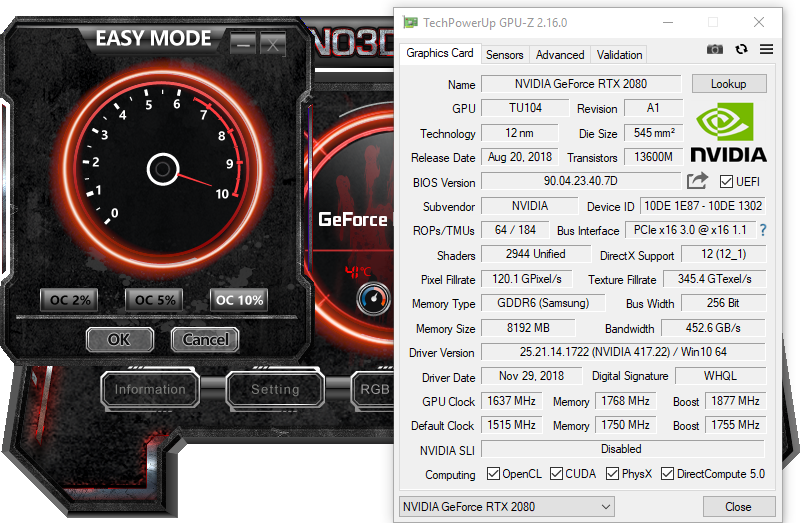

Модель INNO3D GeForce RTX 2080 iChill X3 Jekyll обзавелась заводским разгоном, но если вы считаете производительность недостаточной, а сами не решаетесь вручную заниматься разгоном, то вкладка "EASY MODE" позволит вам повысить частоты графического процессора на 2%, 5% и 10%.

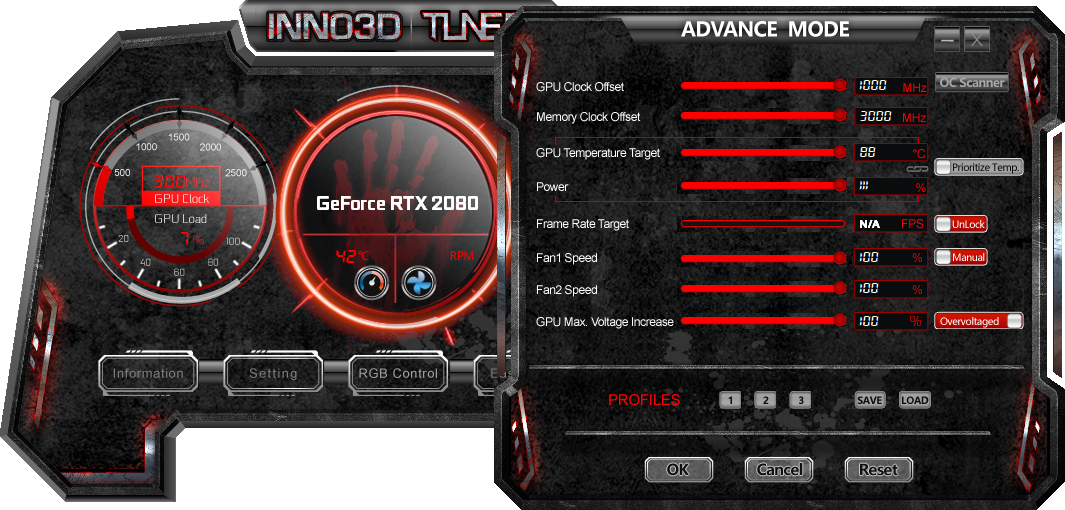

А более продвинутые пользователю могут заглянуть в настройки "ADVANCE MODE" и настроить видеокарту как им угодно, а не доверить судьбу автоматическим пресетам.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
  • Материнская плата: MSI X99A Workstation;
  • Кулер: Corsair H110i;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
  • Видеокарта: INNO3D GeForce RTX 2080 iChill X3 Jekyll;
  • Накопитель SSD: Plextor PX-256M6Pro;
  • Блок питания: Corsair RM850x;
  • Корпус: Phanteks Evolv ATX;
  • Монитор: ASUS MG279Q;
  • Операционная система: Windows 10 64-bit.
  • Драйвера: NVIDIA ForceWare 417.22.


Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты iChill X3 Jekyll

Видеокарта INNO3D GeForce RTX 2080 iChill X3 Jekyll получила заводской разгон графического процессора до 1515 МГц, в режиме Boost - до 1755 МГц, память функционирует при эталонном значение 1750 МГц. По умолчании новинка оснащена трехвентиляторной системой охлаждения, с нее и начнем знакомство.

В простое и невысокой нагрузке кулер работает в пассивном режиме, а температура не превышает 40-41*С.

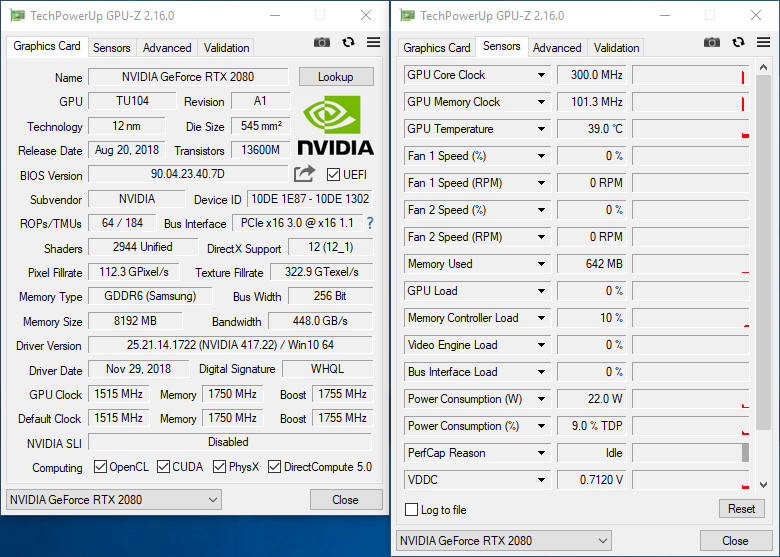

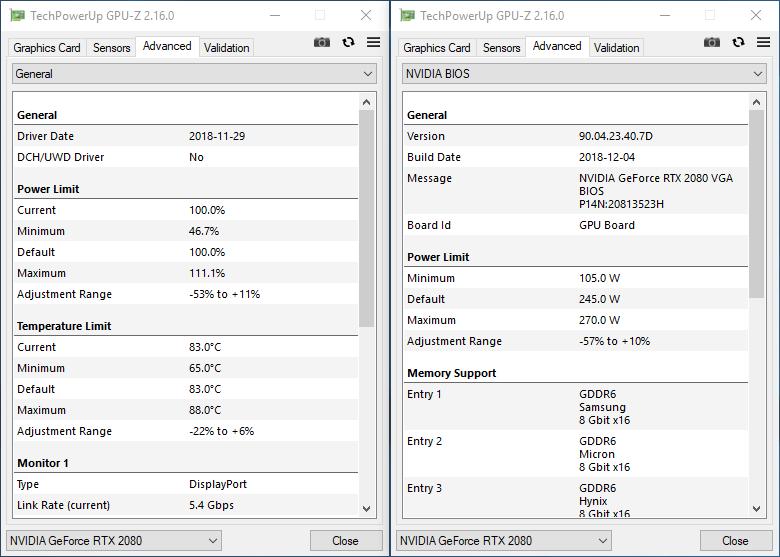

Приведем подробные характеристики микропрограммного обеспечения INNO3D GeForce RTX 2080 iChill X3 Jekyll. Показатель ее уровня TDP равен 245 Вт с возможностью увеличения до 270 Вт для оверклокинга.

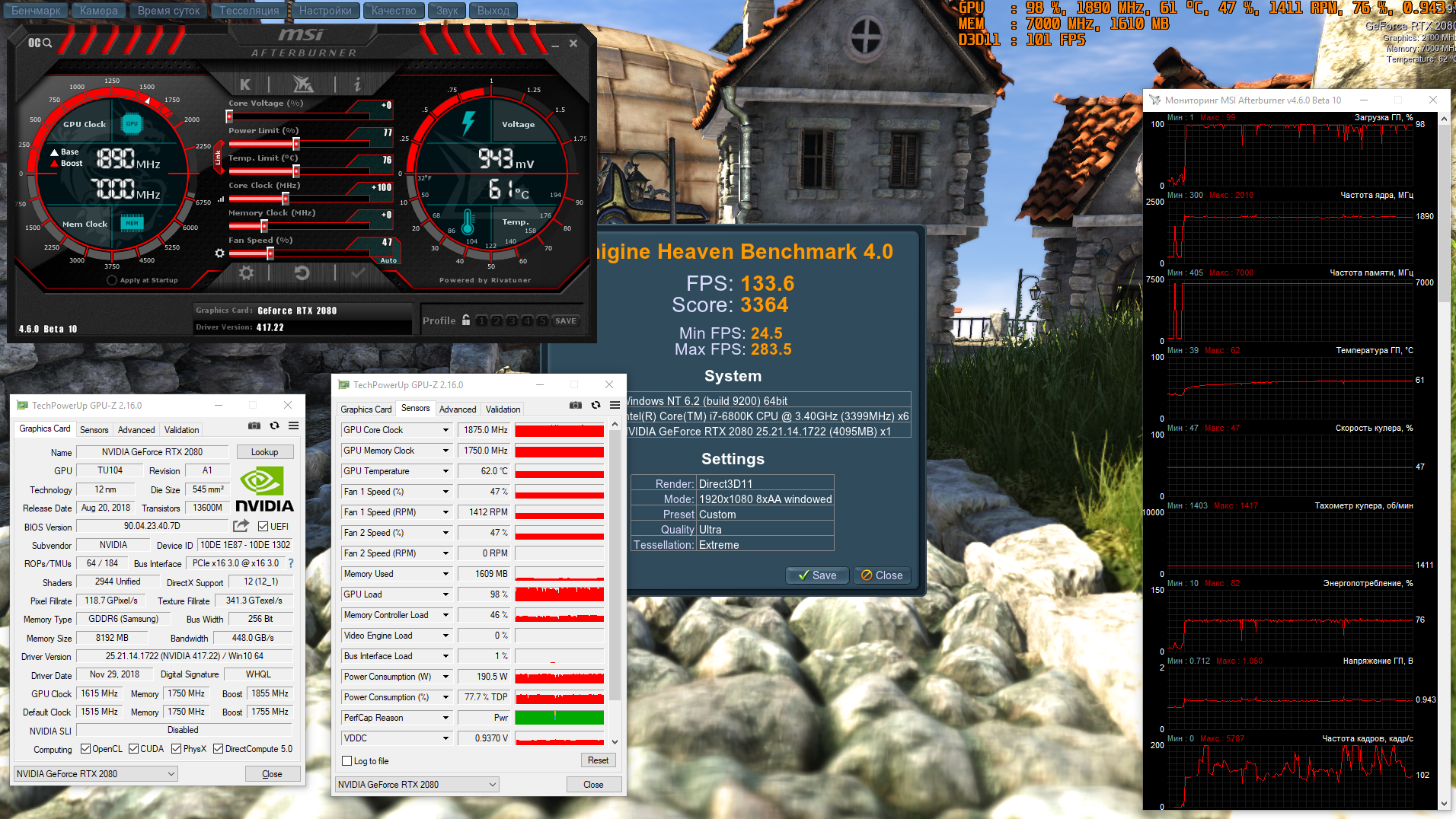

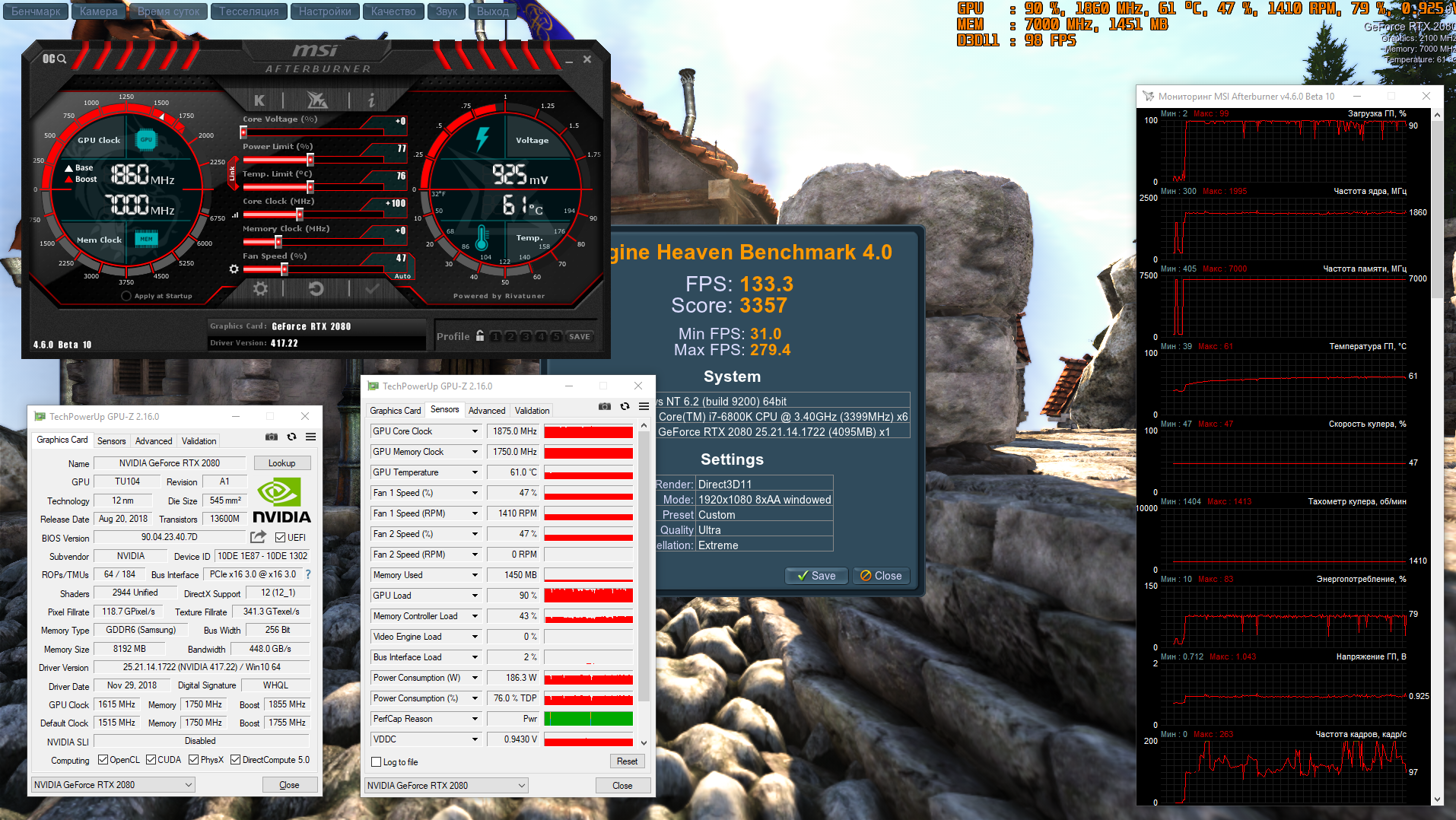

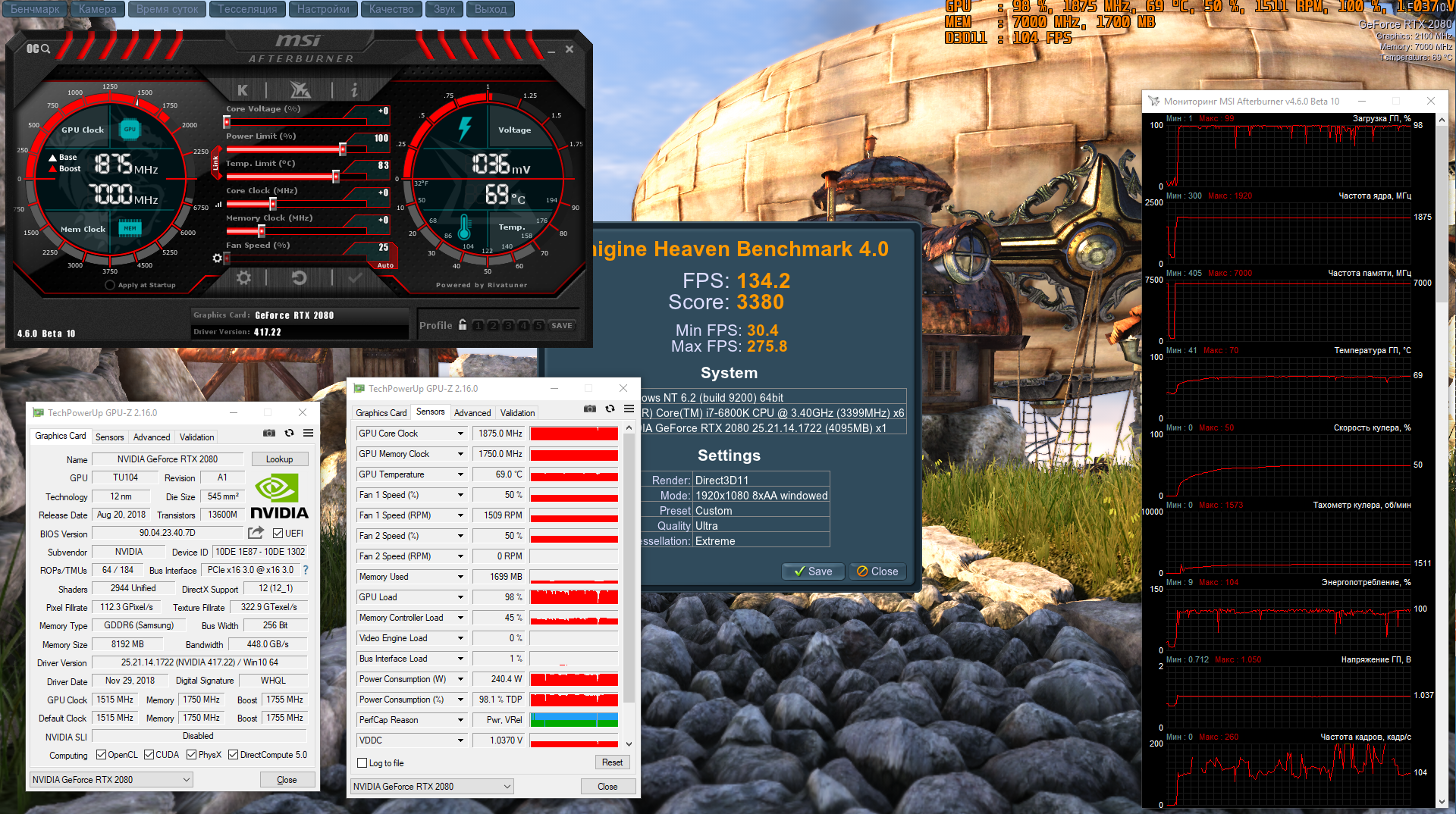

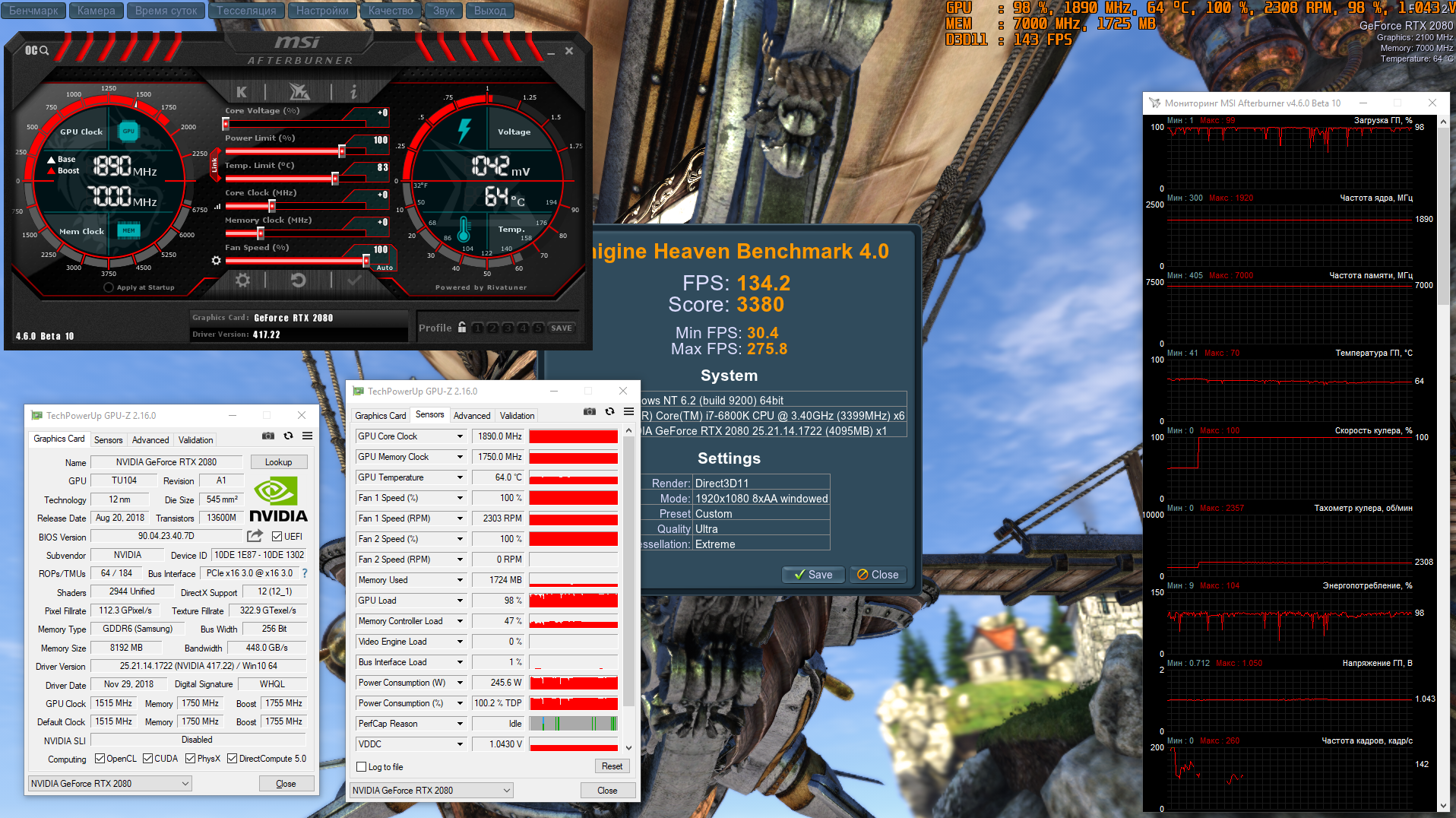

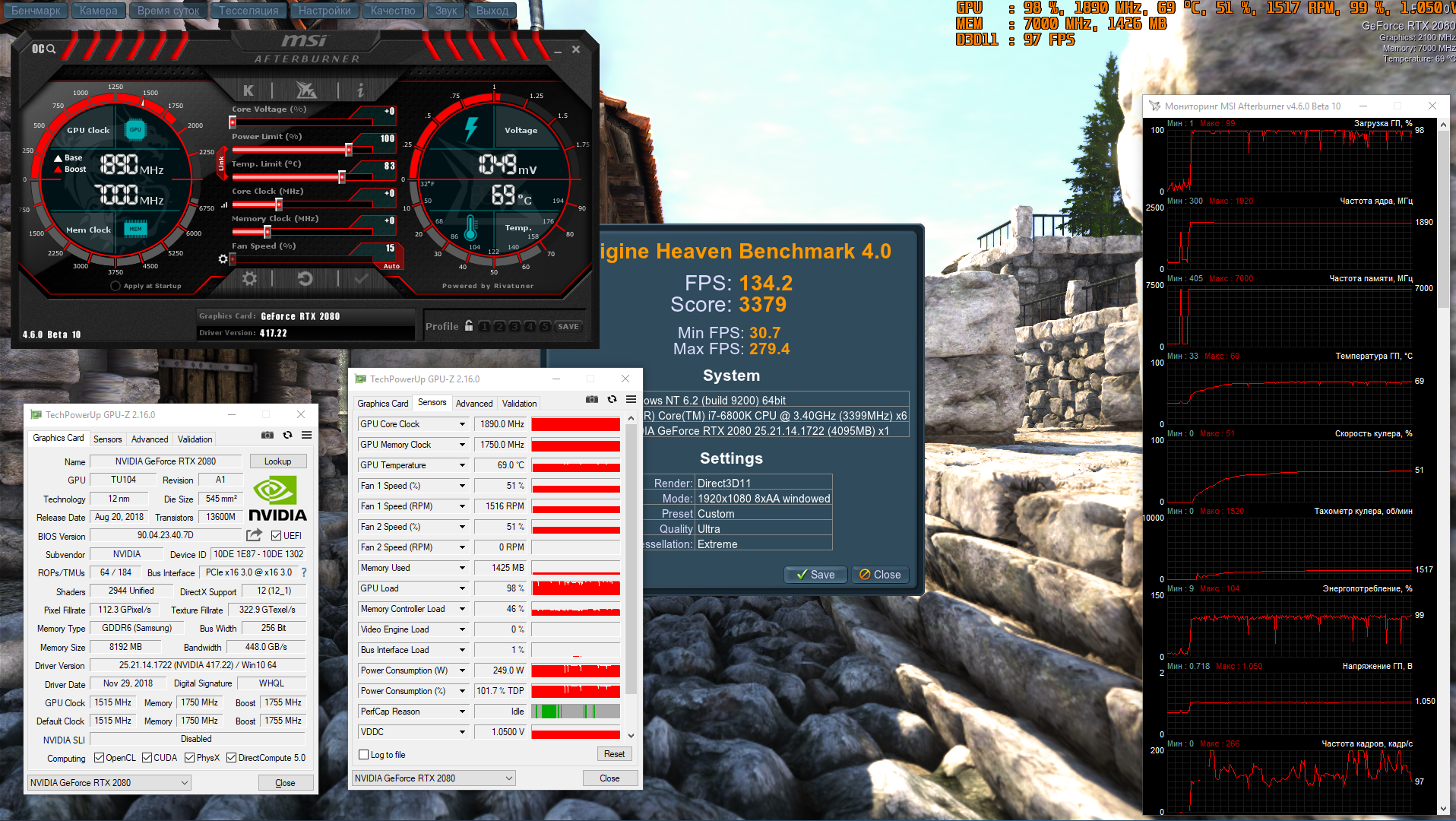

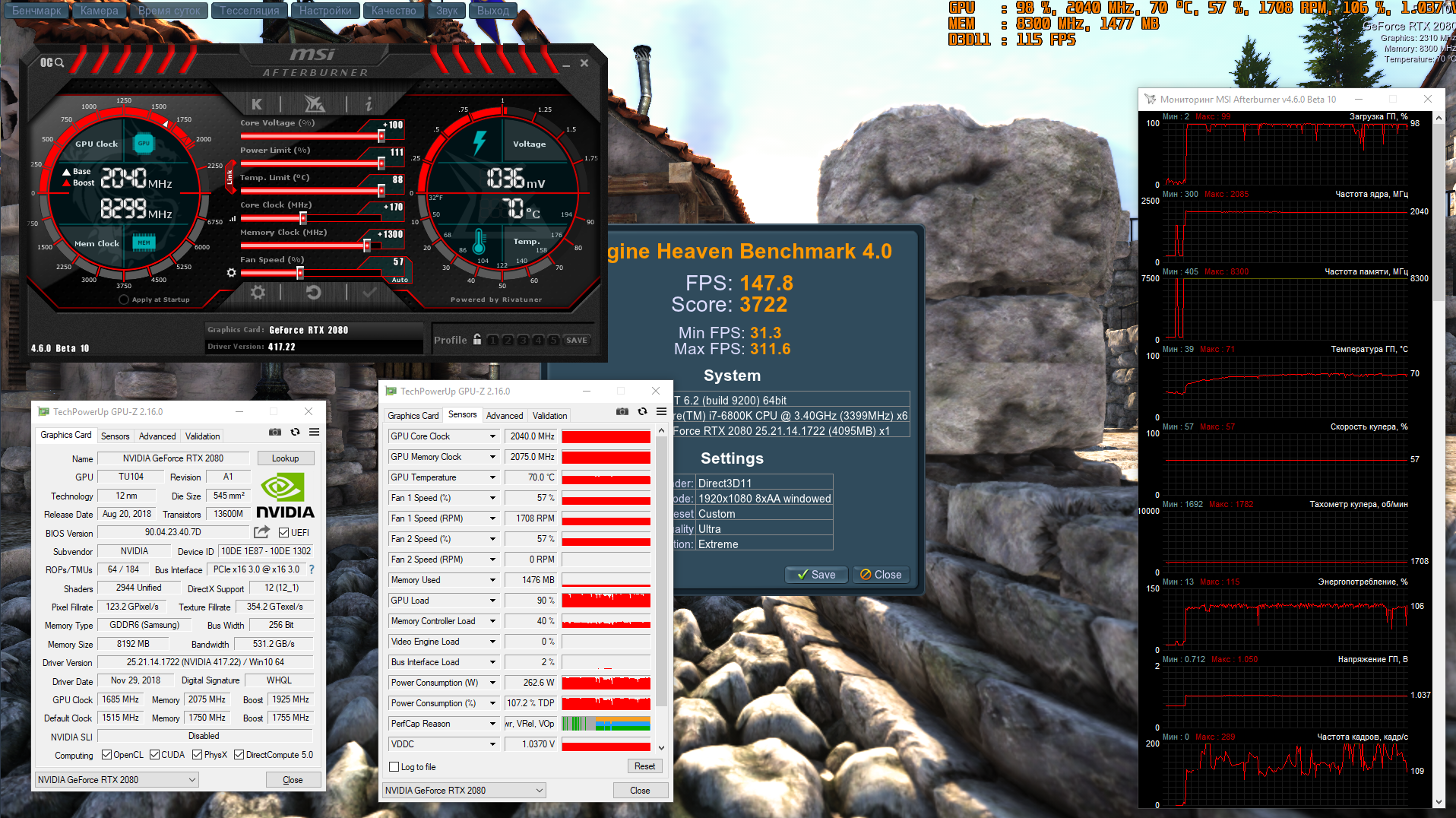

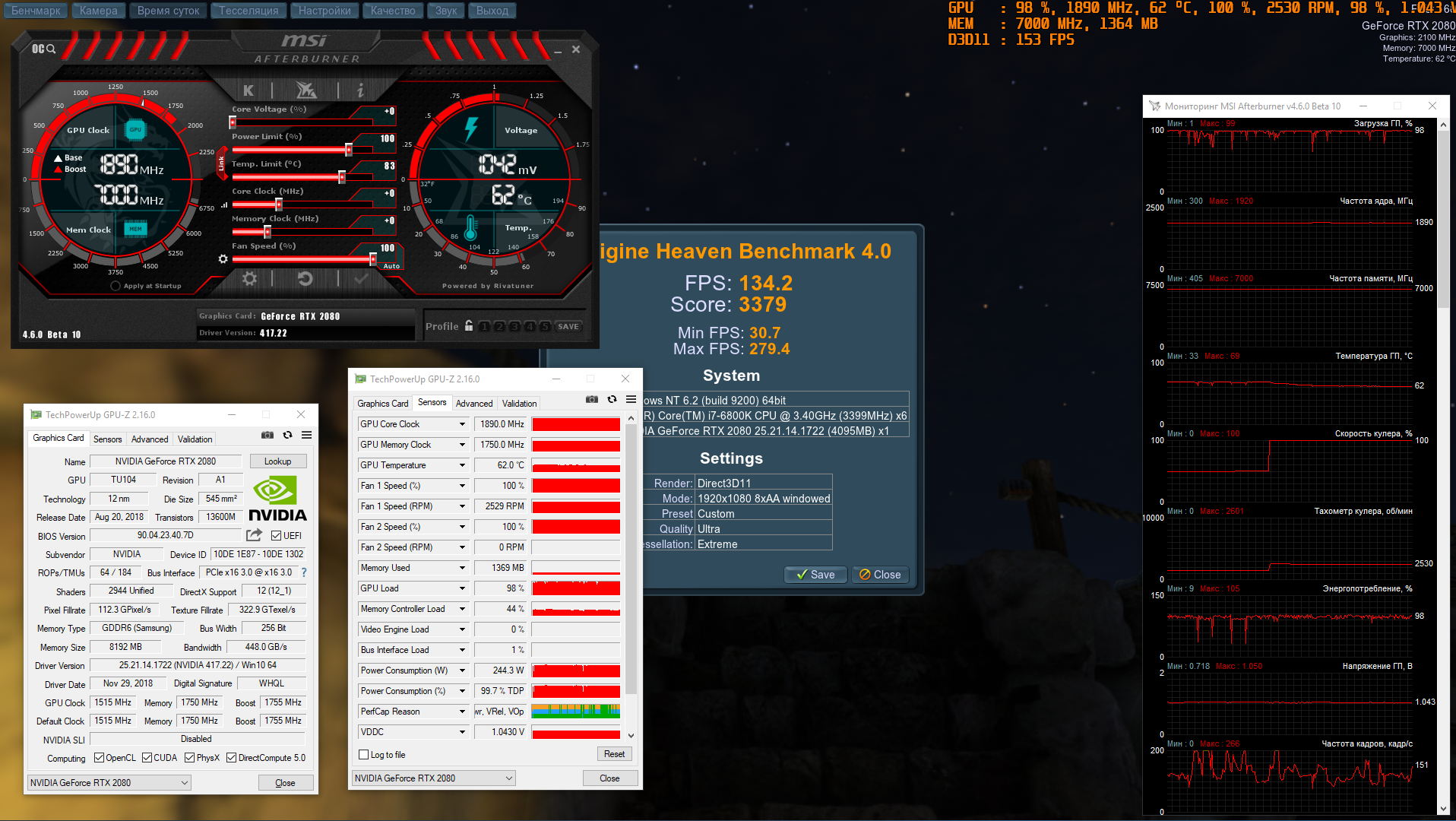

В популярном бенчмарке Heaven Benchmark 4.0 раскрывается вся сущность видеокарты INNO3D GeForce RTX 2080 iChill X3 Jekyll и открываются потаенные способности. Модель стабильно удерживает частоту графического процессора на отметке 1890 МГц при температуре чипа всего 67-69*С и скорости вентиляторов 1500 об/мин. Благодаря системе AI Temperature Control имеется возможность мониторинга нагрева микросхем памяти и силовой части в реальном времени. Если сравнивать данные с пирометром, то они совпадают с допустимой погрешностью 1-2*С. Температура чипов GDDR6 составляет 71*С, а зоны VRM - 70*C.

При полной мощности кулера удается отыграть немного: температуры графического процессора, Memory и MOS опускаются до 62*С, 63*С и 62*С соответственно.



В "даунвольтинге" INNO3D GeForce RTX 2080 iChill X3 Jekyll чувствует себя прекрасно. Без потери производительности удается уменьшить TDP модели с 245 Вт до 185 Вт, а вместе с ним и скорость кулера до 1400 об/мин, а основные температуры GPU/Mem/VRM опускаются до 61*С, 63*С и 62*С соответственно.

Стандартные частоты iChill X2 Jekyll

Резервной микросхемой BIOS с иными характеристикамиINNO3D GeForce RTX 2080 iChill X3 Jekyll не снабжена, поэтому при замене кулера мы получаем BIOS с аналогичным уровнем TDP, зашитыми частотами и кривой вентиляторов.

Заменяем систему охлаждения на версиюiChill X2 Jekyll и повторяем этапы тестирования.

Обновленная видеокартаINNO3D GeForce RTX 2080 iChill X2 Jekyll показывает схожие, что неудивительно, результаты, однаконюансы кроются в деталях. Стабильная тактовая частота GPU составляет 1875 МГц вместо 1890 МГц ранее, температура графического процессора слегка возросла с 67-69*С до 69-70*С при идентичной скорости кулера. Зато нагрев микросхем памяти и подсистемы памяти, благодаря более мощному обдуву, понизился на пару градусов, уменьшился и уровень шума согласно показаниям прибора.

При максимальной мощности системы охлаждения температуры графического процессора, чипов памяти и силовой части опускаются до 64*С, 63*С и 61*С соответственно.

"Даунвольтинг" проводился при идентичных настройках, что и тестом ранее, и результаты находились на уровне погрешности.

Сравнение результатов систем охлаждения iChill X3 и iChill X2

Делать оценку системам охлажденияiChill X3 Jekyll и iChill X2 Jekyll с тремя и двумя вентиляторами соответственно по данным скриншотов непрофессионально: результаты дополнительно снимались утилитой HWInfo64 и записывались в логи, после чего строились графики с более точными показаниями, позволяющие произвести сравнение.

Более производительная версия видеокарты INNO3D GeForce RTX 2080 iChill X3 Jekyll стабильнее и дольше удерживает высокие тактовые частоты, не позволяя себе просадки при нагрузке.

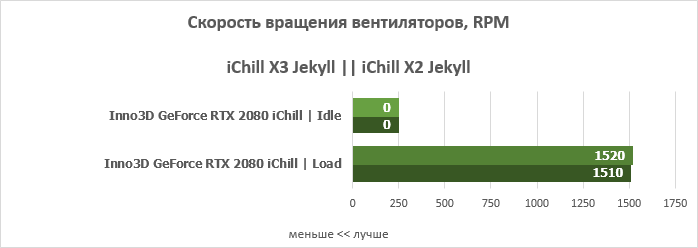

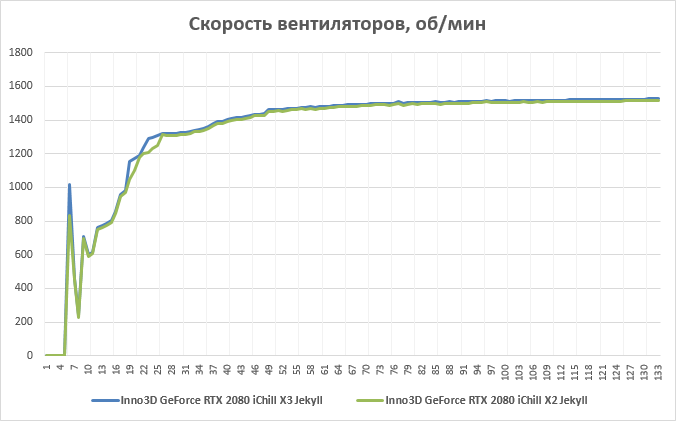

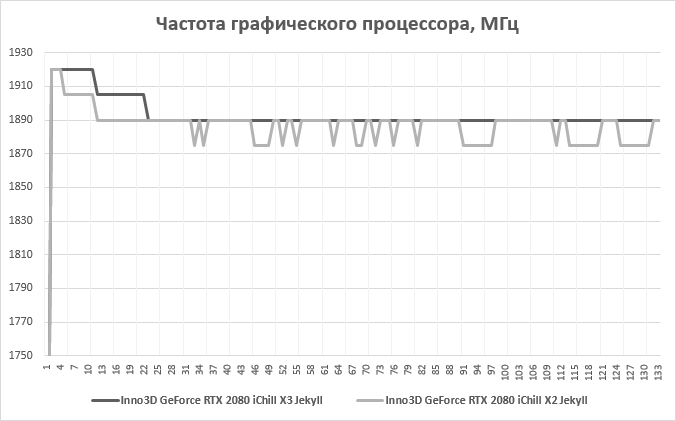

Алгоритм управления вентиляторами одинаков, поэтому получаем идентичные кривые скорости кулера.

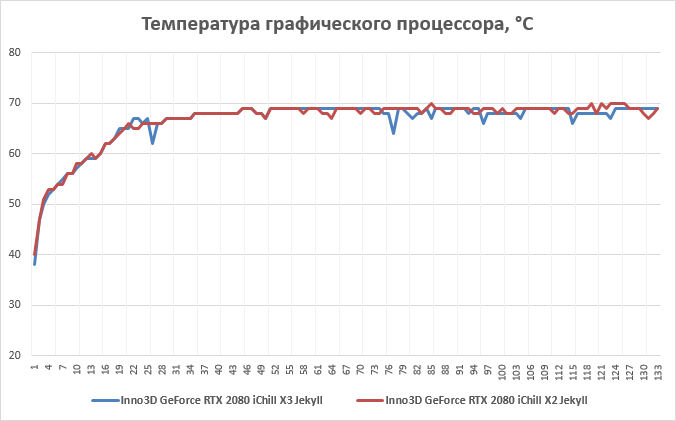

Версия системы охлаждения iChill X3 Jekyll увереннее удерживает температуру на отметке 68-69*С, в то время как модель с парой крупных вентиляторов слегка проигрывает.

Ручной разгон

INNO3D GeForce RTX 2080 iChill X3 Jekyll имеет хороший запас по охлаждению, но ситуацию удручает малый запас Power Limit с увеличением лишь до 270 Вт, что не позволяет раскрыть весь потенциал новинки. Итоговым результатом стали тактовые частоты ядра 2040-2065 МГц и 2075 МГц по памяти. Для последующих экспериментов потребуется прошивка кастомного BIOS.

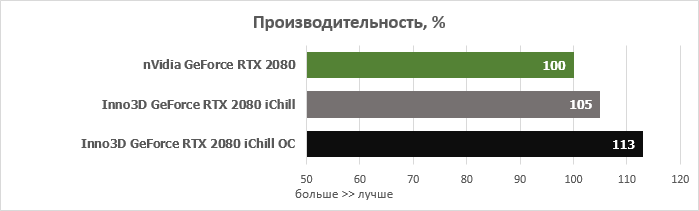

Уровень производительности INNO3D GeForce RTX 2080 iChill X3 Jekyllв сравнении с эталонной моделью компании NVIDIA.

Игровая производительность

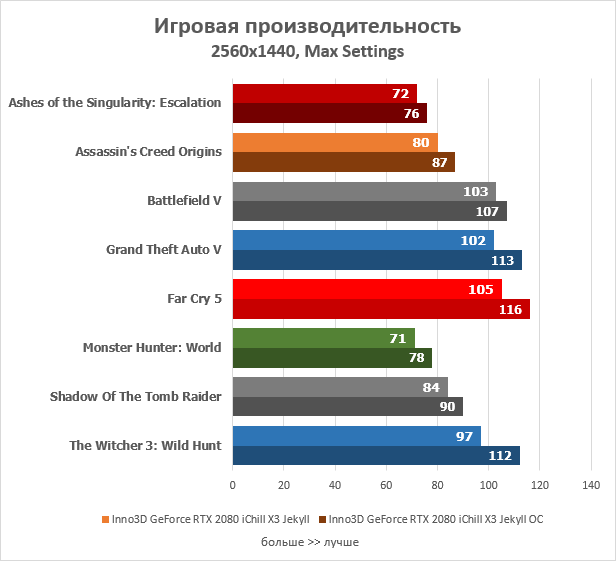

Игровая производительность INNO3D GeForce RTX 2080 iChill X3 Jekyll в популярных проектах.

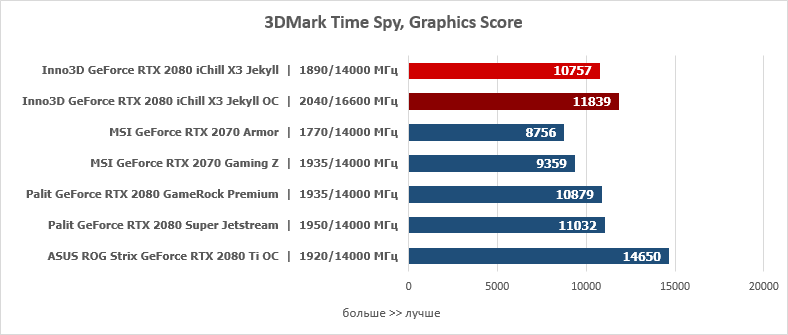

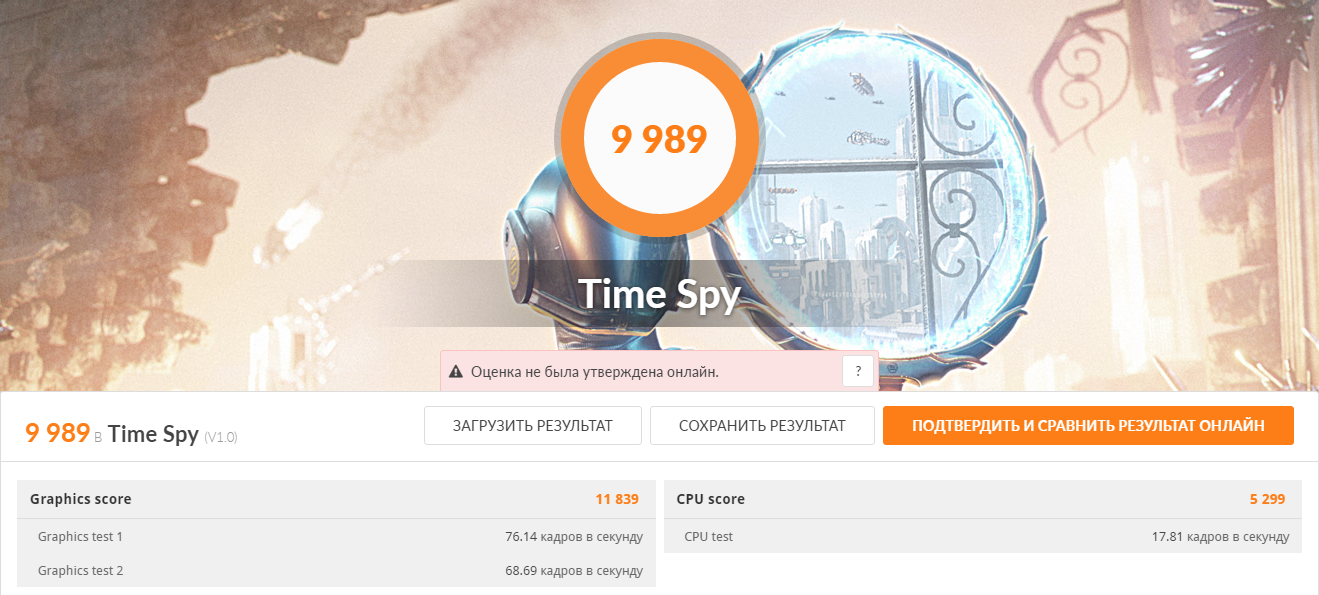

Сравним быстродействие новинки в современном бенчмарке 3DMark Time Spy при дефолтных настройках ..



.. и разгоне до 2040/2075 МГц.



И сопоставим полученные результаты с ранее протестированными видеокартами.

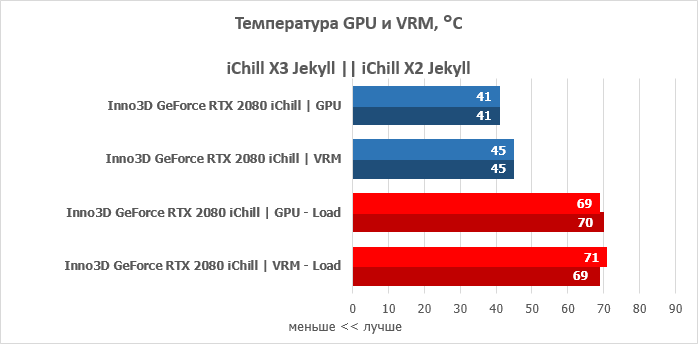

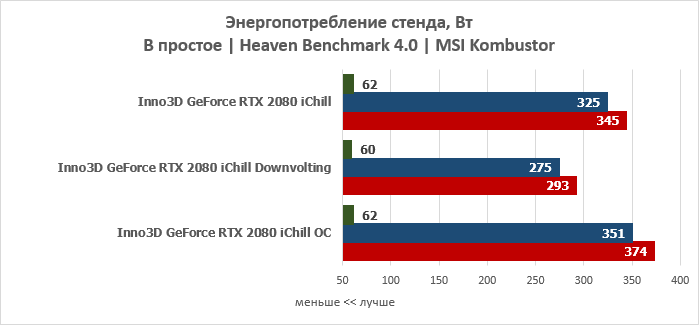

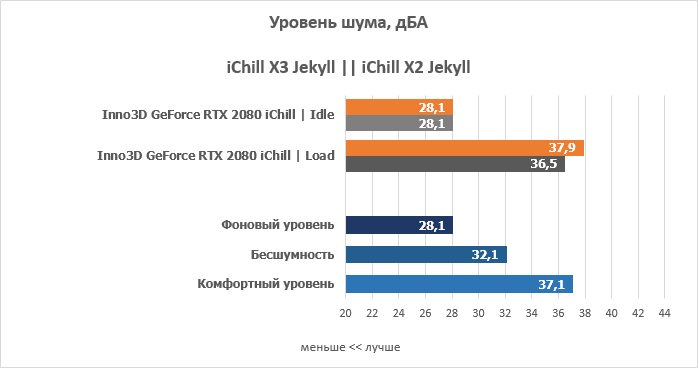

Сводные графики: температурный режим, уровень шума, потребление

Новинка обладает двумя различными системами охлаждения, которые различаются конструкцией вентиляторов и эффективностью, поэтому посмотрим на итоговые значения.




Как и описывает различие между двумя версиями ветродуев, решение с тремя вентиляторами оказывается чуть эффективнее, но и чуть громче, а модель Х2 оптимальнее.



Для видеокарты INNO3D GeForce RTX 2080 iChill X3 Jekyll с уровнем TDP на отметке 245-270 Вт подойдет качественного блока питания на 550 Вт и выше.

Заключение

INNO3D GeForce RTX 2080 iChill X3 Jekyll получилась очень интересной видеокартой и главное с узнаваемыми чертами, которая обязательно запомнится читателям и энтузиастам, благодаря сменному комплекту вентиляторов и системе мониторинга AI Temperature Control со встроенными термодатчиками силовой части и чипов памяти, OLED-дисплею, утилите INNO3D TuneIT OC с расширенным функционалом и переработанной печатной платой.

У новинки присутствуют такие достоинства как возможность отслеживания жизненно необходимых характеристики температуры в реальном времени благодаря отдельному дисплею (которым на текущий момент оснащаются лишь пара топовых графических ускорителей), настройка и кастомизация дизайна модели, а также возможность по своему желанию перестраивать конструкцию кулера.

Разработчики внедрили сразу несколько уникальных и полезных функций в видеокарту INNO3D GeForce RTX 2080 iChill X3 Jekyll, выделив ее среди множества неброских и блеклых моделей двадцатой серии GeForce RTX, что делает ее особенной. Однако без минусов не обошлось - это большие габариты, сама необходимость и обоснованность замены вентиляторовiChill X3 Jekyll на решение с парой ветродуев, результаты которой оказываются не столь выдающимися в сравнении с оригиналом, и возросшие требования к блоку питания, требующего уже дополнительное питание по схеме "8+8", лишь при слегка возросшем пороге Power Limit до 245-270 Вт.

Подводя итоги: у компании INNO3D в модельном ряде появилась уникальная видеокарта INNO3D GeForce RTX 2080 iChill X3 Jekyll, способная своими особенностями затмить многие решения более крупных и узнаваемых производителей, а благодаря некоторым фишкам и превзойти их, став любимицей энтузиастов.

Достоинства:
  • Высокий уровень производительности;
  • Эффективная и тихая система охлаждения;
  • Оригинальный дизайн;
  • 10-фазная подсистема питания;
  • Расширенная гарантия.
Недостатки:
  • Большие габариты;
  • Лимит питания TDP на отметке 245-270 Вт.

Особенности:

  • Сменный комплект вентиляторов;
  • Встроенный OLED-дисплей;
  • Встроенные термодатчики подсистемы питания и микросхем памяти;
  • Дополнительное питание "8+8"-pin.
