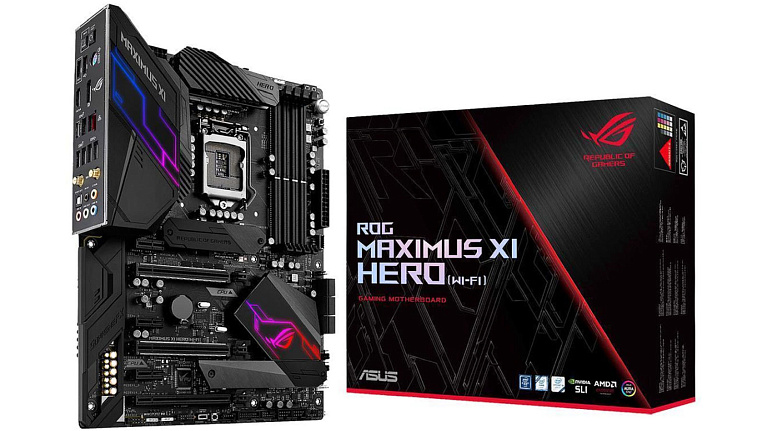

Обзор и тест материнской платы ASUS ROG Maximus XI Hero (Wi-Fi)

Для многих поклонников продукции ASUS материнские платы ROG Maximus c приставкой "Hero" стали особенными с момента появления этой серии на рынке персональных ПК. Все "герои" отличались богатым техническим оснащением и добротной элементной базой для оверклокеров и энтузиастов. Свежая ASUS ROG Maximus XI Hero (WI-FI), построенная на базе нового чипсета Intel Z390, спешит повторить успех предыдущих моделей и закрепить позиции ASUS в топ-сегменте материнских плат.
Обзор и тест материнской платы ASUS ROG Maximus XI Hero (Wi-Fi)
Для многих поклонников продукции ASUS материнские платы ROG Maximus c приставкой "Hero" стали особенными с момента появления этой серии на рынке персональных ПК. Все "герои" отличались богатым техническим оснащением и добротной элементной базой для оверклокеров и энтузиастов. Свежая ASUS ROG Maximus XI Hero (WI-FI), построенная на базе нового чипсета Intel Z390, спешит повторить успех предыдущих моделей и закрепить позиции ASUS в топ-сегменте материнских плат. Мы протестировали эту модель вместе с новым 8-ядерным процессором Intel Core i7-9700k, о чем и расскажем по ходу этого обзора.

Технические характеристики

  • Модель- ROG MAXIMUS XI HERO (WI-FI)
  • Socket- 1151 v2
  • Чипсет- Intel Z390
  • Тип памяти- DDR-4
  • Количество слотов памяти- 4
  • Оперативная память:
    • 4 x DIMM, Max. 64Гб, DDR4 4400(O.C), 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666, 2400, 2133 MHz;
  • Слоты расширения- 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x PCI-E M.2
  • Тип слотов M.2:
    • 1 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE mode)
    • 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)
  • Поддерживаемые режимы PCI-Express:
    • 2 x PCIe 3.0 x16 (x16/x0 or x8/x8)
    • 1 x PCIe 3.0 x16 (max at x4 mode)
    • 3 x PCIe 3.0 x1 (max at x1 mode)
  • Звук- 8-канальный (7.1) SupremeFX S1220 + ESS ES9023P
  • Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с), Intel® Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
  • Разъёмы на задней панели- PS/2, 2 x USB 2.0, 5 x USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор- ATX (305 ммx 244 мм)

Упаковка и комплектация

Модель ROG Maximus XI Hero (WI-FI) поставляется в упаковке из очень плотного и толстого картона, поэтому за сохранность девайса здесь точно можно не беспокоиться. На лицевой грани коробки наименование материнской платы указано большими буквами, которые переливаются различными цветами при просмотре под разными углами.
Фотография материнской платы и подробное техническое описание ROG Maximus XI Hero (WI-FI) доводится до потребителя на тыльной стороне упаковки.
Здесь же производитель выделяет и фирменные особенности, присущие ROG Maximus XI Hero (WI-FI). Внимание обращается на премиальную аудиосистему SupremeFX с ЦАП Sabre ESS ES9023P, предустановленную панель разъемов, радиаторы охлаждения накопителей для М.2 слотов, а также четыре разъема для подключения лент подсветки RGB и богатые возможности ее управления с помощью экосистемы AURA Sync.
Внутри коробки плата ROG Maximus XI Hero (WI-FI) уложена в другой картонный бокс, прикрытый сверху жестким пластиковым чехлом. Это дает не только защиту для девайса, но и позволяет рассмотреть его, не извлекая из коробки.
В комплект поставки ROG Maximus XI Hero (WI-FI) входит:
  • руководство пользователя;
  • карточка благодарности покупателя;
  • набор наклеек ROG;
  • накопитель CD с драйверами и фирменным ПО;
  • купон на 20% скидку в магазине CableMod;
  • значок ROG для корпуса системного блока;
  • картонная подставка под кружку;
  • четыре кабеля SATA;
  • два кабеля для подключения лент подсветки;
  • винты для фиксации М.2 накопителей;
  • мостик 2-Way SLI;
  • антенна Wi-Fi.

Внешний вид и особенности

Благодаря наличию множества радиаторов охлаждения и пластиковых декоративных панелей плата ROG Maximus XI Hero (WI-FI) выглядит массивнойи кажется больше, чем есть на самом деле. Форм-фактор этого решения АТХ с размерами 305х244 мм. Возможности для подключения систем охлаждения не иначе как богатыми не назовешь: восемь разъемов 4-пин PWM, один разъем 3-пин, а также разъем EXT_FAN для подключения фирменной платы ASUS FAN_HUB. Плата совместима системами AIO и другими системами охлаждения с высокопроизводительными помпами.
Тыльная сторона печатной платы ROG Maximus XI Hero (WI-FI), как и лицевая, окрашена в черный цвет.
Панель разъемов ROG Maximus XI Hero (WI-FI) располагает следующими разъемами и интерфейсами:
  • кнопка сброса настроек BIOS;
  • кнопка обновления BIOS с внешнего накопителя USB;
  • один PS/2 для клавиатуры или мыши;
  • два USB 2.0;
  • один HDMI;
  • один DisplayPort;
  • три USB 3.1 Gen 2 Type-A;
  • один USB 3.1 Gen 2 Type-C;
  • два USB 3.1 Gen 1;
  • один LAN RJ-45;
  • пять аудио 3.5 мм;
  • один оптический S/PDIF Out;
  • два гнезда для антенны Wi-Fi.
Очень много внимания в ROG Maximus XI Hero (WI-FI) уделено охлаждению системы питания процессора. Два больших радиатора с множеством ребер, объединенных между собой тепловой трубкой, покрывают всю силовую обвязку системы питания процессора. Для того чтобы рассмотреть ROG Maximus XI Hero (WI-FI) целиком, произведем демонтаж навесных элементов охлаждения и декоративных панелей с платы.
На ROG Maximus XI Hero (WI-FI) установлено две декоративные панели. Одна закрывает аудиотракт материнской платы, а вторая - тыльные колодки разъемов. В нее то и встроен модуль RGB-подсветки, который подчеркивает рисунок вблизи надписи Maximus XI.
Охлаждение системы питания процессора на ROG Maximus XI Hero (WI-FI) возложено на два массивных радиатора и объединяющую их тепловую трубку. Контакт с элементами нагрева производится с помощью термопрокладок.
Для охлаждения чипсета Intel Z390 также предусмотрен радиатор, контактирующим с чипом через термопрокладку. На его поверхности присутствует логотип ROG с полупрозрачной панелью. Благодаря этому, данный логотип эффектно подсвечивается множеством RGB-светодиодов, распаянных непосредственно на печатной плате ROG Maximus XI Hero (WI-FI).
Для обоих разъемов М.2 для охлаждения накопителей предусмотрены алюминиевые радиаторы.
Система питания ROG Maximus XI Hero (WI-FI) является 10-канальнойс четырьмя двойными фазами для питания ядер CPU и еще двумя фазами для питания графического ядра процессора. В качестве мосфетов используются микросхемы SiC639 c номиналом 50А.
Управление питанием процессора возложено на цифровой ШИМ-контроллер Digi+VRM ASP1400CTB.
Для питания процессора используются два разъема 8-пин и 4-пин, обеспечивающие достаточную подачу питания даже в случае разгона CPU.
Питание на плату заводится по основному разъему 24-пин. Для установки оперативной памяти предусмотрено четыре слота DIMM DDR4 с поддержкой модулей с частотой от 2133 до 4400 МГц. Суммарный поддерживаемый объем памяти на ROG Maximus XI Hero (WI-FI) может составлять 64 Гб, чего должно быть достаточно даже для искушенных пользователей. Для удобства управления на открытом стенде плата оборудована кнопками Power и Reset. В качестве диагностического модуля присутствует полноценный дисплей POST-кодов.
Чипсет Intel Z390 находится в привычном для себя месте: в середине печатной платы сразу под разъемами оперативной памяти.
Плата ROG Maximus XI Hero (WI-FI) располагает следующими разъемами PCI-E для видеокарт и других плат расширений:
  • два слота форм-фактора PCI-E 3.0 x16 с усиленным металлическим корпусом, работающим по схеме х16+х0 или х8+х8 линий PCIe (от процессора);
  • один слот форм-фактора PCI-E 3.0 x16 с количеством линий х4 PCIe (от чипсета Intel Z390);
  • три слота форм-фактора PCI-E 3.0 x1 (от чипсета Intel Z390).
На плате реализована поддержка технологий NVIDIA SLI 2-Way и AMD 3-Way CrossfireX для создания мультиграфических конфигураций.
Под первым слотом PCI-E можно обнаружить четыре мультиплексора ASMedia ASM1480. Они служат для управления линиями PCIe и распределения их между слотами.
Разъема М.2_1 на ROG Maximus XI Hero (WI-FI) может принять на борт накопители PCIe 3.0 x4 и SATA с типоразмерами 2242/2260 и 2280.
Второй разъем М.2_2 рассчитан на установку только PCIe 3.0 x4 накопителей с размерами 2242/2260/2280 и 22110.
Для исключения помех и наводок звуковая обвязка платы отделена от остальных элементов изолирующим аудиотрактом.
Сердцем аудиосистемы на ROG Maximus XI Hero (WI-FI) является 7.1-канальный кодек SupremeFX S1220, работающий в паре с ЦАП ESS ES9023P. В звуковой обвязке использованы качественные японские аудиоконденсаторы Nichicon. Реализована поддержка высокоомных наушников.
Для ставших уже классическими устройств SATA предусмотрено шесть соответствующих портов SATA 6 Гбит/с. Недалеко от них расположился коннектор USB 3.1 Gen 2 Type-C для вывода соответствующего разъема на переднюю панель корпуса ПК.
Очень богатые возможности плата ROG Maximus XI Hero (WI-FI) получила в области RGB-подсветки. На плате присутствуют сразу четыре разъема для подключения лент подсветки RGB, включая 12В и 5В элементы.
Для увеличения количества разъемов USB для тыльной и фронтальной панелей корпуса ПК плата ROG Maximus XI Hero (WI-FI) располагает двумя дополнительными колодками USB 2.0 и одной колодкой USB 3.1 Gen 1.
Микросхема BIOS и ее элемент питания расположены на плате ROG Maximus XI Hero (WI-FI) между первым и вторым PCI-E x16 слотами.
За работу проводной гигабитной сети отвечает контроллер Intel I219V. А наличие беспроводных интерфейсов Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 5.0 реализовано с помощью модуля Intel Wireless-AC 9560.

Возможности UEFI BIOS

Материнская плата ROG Maximus XI Hero (WI-FI) на момент тестирования уже обладала последней версией BIOS 0602 с оболочкой UEFI. Все настройки внутри разделены на два интерфейса - EZ Mode и Advanced Mode. Первый позволяет получить основные сведения о системе, а второй предлагает полный перечень настроек.
Раздел "My Favorites" содержит все те опции, которые пользователь использовал в последнее время. Информация о системе, время и дата BIOS содержатся в разделе "Main".

Настройки для тюнинга системы, разгона процессора и памяти, напряжения на компоненты - все это находится в разделе "Ai Tweaker". Здесь для модели ROG Maximus XI Hero (WI-FI) сделано очень многое, основной упор - на оверклокинг.
Для настройки периферийных устройств и слота расширений предусмотрен раздел "Advanced".
Все функции по управлению и мониторингу систем охлаждения, напряжений, температур и все, что с ними связано, находятся во вкладке "Monitor".
Настройка загрузки ОС, опции загрузки и выбор активного накопителя находятся в разделе "Boot".
Сервисные опции материнской платы ROG Maximus XI Hero (WI-FI) собраны в разделе "Tool". Здесь пользователь сможет обновить прошивку BIOS, сохранить и загрузить профили настроек BIOS, просмотреть информацию о установленных модулях памяти и задействованных слотах PCI-E.

Тестовый стенд и подсветка платы

  • Материнская плата: ASUS ROG Maximus XI Hero (WI-FI);
  • Процессор: Intel Core i5-9700k 8-core;
  • Система охлаждения: Enermax LiqFusion 240;
  • Термоинтерфейс: Arctic MX-2;
  • Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
  • Видеокарта: Intel UHD Graphics 630;
  • Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
  • Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
  • Корпус: Corsair 540 Air;
  • Операционная система: Windows 10 x64 Pro.
Материнская плата ROG Maximus XI Hero (WI-FI) была протестирована с новым 8-ядерным процессором Intel Core i7-9700k. Выбор на это модель CPU пал не случайно. Хотелось посмотреть, как будет работать тестируемая материнская плата с новыми 8-ядерными моделями, инасколько хорошо она сможет их разгонять.
Все комплектующие тестовой сборки были собраны в корпус Corsair 540 Air. Для охлаждения процессора использовалась система жидкостного охлаждения Enermax LiqFusion 240. Место оперативной памяти заняли четыре 8Гб модуля Corsair Vengeance RGB Pro DDR4-3600.
Плата ROG Maximus XI Hero (WI-FI) имеет две ярко выраженные зоны RGB-подсветки. Это радиатор чипсета Intel Z390 и пространство вокруг него, а также накладка тыльных разъемов платы. Смотрится все очень красочно и эффектно.

Точность установки напряжений и разгон процессора
Эксперименты с ROG Maximus XI Hero (WI-FI) начались с настройками BIOS по умолчанию. Это необходимо для того, чтобы посмотреть, как материнская плата выставляет напряжение на ядра процессора во время нагрузки, и насколько они отличаются в меньшую или большую сторону. Для создания нагрузки на все 8 ядер процессора Intel Core i7-9700k была использована программа Prime95 с AVX инструкциями, в качестве мониторинга показателей использовалась утилита HWiNFO64. Наш тест показал, что при полной нагрузке плата ROG Maximus XI Hero (WI-FI) завышает напряжения на ядра процессора, вследствие чего Intel Core i7-9700k потребляетпостоянно 195 Вт энергии. При столь высоком потреблении температура самого горячего ядра процессора составляет внушительные 90 градусов Цельсия. Это не критично для самого процессора, но очень высокие требования для системы охлаждения. При том, что процессор мы еще даже не разгоняли.
Следующим нашим шагом была попытка взять контроль над напряжением, подаваемым на CPU. В настройках BIOS платы ROG Maximus XI Hero (WI-FI) мы выставили вручную значение CPU Load-Line Colibration - Level 8, а напряжение установили на 1.15 В. Вернувшись к тестам под нагрузкой, мы увидели, что рабочее напряжение ядер упало с 1.324 В до 1.234 В, а потребление процессора Intel Core i7-9700k снизилось до 165 Вт. Уже в этих условиях нагрев процессора составил максимальные 82 градуса Цельсия.
А вот с разгоном процессора Intel Core i7-9700k на ROG Maximus XI Hero (WI-FI), к сожалению, не все задалось, как надо. До этого мы тестировали данный экземпляр CPU на материнской плате ROG Strix Z390-E Gaming, где он продемонстрировал абсолютную стабильность на частоте 4.9 ГГц под тестом Prime95 с AVX инструкциями. С ROG Maximus XI Hero (WI-FI) же нам удалось получить стабильно лишь результат в 4.8 ГГц. Многочисленные попытки найти стабильность, играя настройками напряжений и значением CPU Load-Line Colibration, не давали никакого успеха. Тестовый Intel Core i7-9700k во всех тестовых приложениях абсолютно бесперебойно работал на 4.9 ГГц, но под нагрузкой Prime95 непременно проваливал стресс-тест. Поэтому в случае с ROG Maximus XI Hero (WI-FI) мы может констатировать разгон процессора со всеми активными 8-ядрами лишь до 4.8 ГГц.
С оперативной памятью у ROG Maximus XI Hero (WI-FI) не возникло каких-либо проблем, и наши модули Corsair Vengeance RGB Pro легко заработали на частоте 3600 МГц с таймингами 18-19-19-39-2Т при напряжении 1.35 В.

Результаты производительности

Контрольная проверка производительности системы на базе ROG Maximus XI Hero (WI-FI), с разгоном и без него, была проведена в следующих условиях:
  • дефолтные значения BIOS, процессор i7-9700k в режиме Auto, оперативная память Corsair Vengeance RGB Pro на частоте 2133 МГц с таймингами 15-15-15-36-1Т;
  • разгон через BIOS, процессор i7-9700k на частоте 4.8 ГГц, оперативная память Corsair Vengeance RGB Pro на частоте 3600 МГц с таймингами 18-19-19-39-2Т.
Перечень тестовых программ был следующим:
  • CPU-Z Benchmark;
  • AIDA64 Memory Benchmark;
  • Cinebench R15;
  • Geekbench 4;
  • x.265 HD Benchmark x64;
  • PC Mark 10.

Прирост производительности заметен во всех процессорозависимых тестовых пакетах, но в случае с небольшим разгоном процессора на +200 МГц он получился не столь значимым по сравнению с дефолтными значениями. Там, где оперативная память сильно влияла на результат, ее ускорение с 2133 до 3600 МГц дало очень хорошие дивиденды.

Заключение

Так или иначе, но материнская плата ASUS ROG Maximus XI Hero (WI-FI) получилась очень укомплектованной и богатой технически. Если начать оценивать, что в ней есть, а чего нет, то проще перечислить то, чего в ней нет. А не хватает в ASUS ROG Maximus XI Hero (WI-FI), пожалуй, только доступной для большинства пользователей стоимости. Цена на нового "героя" на территории РФ начинается от 27000 рублей, что ограничивает круг ее покупателей только состоятельными геймерами и энтузиастами. Что же касается вооруженности, то плату ASUS ROG Maximus XI Hero (WI-FI) постарались оснастить по максимуму. Это касается множества современных разъемов и интерфейсов; поддержки мультиграфических конфигураций; хорошего охлаждения компонентов, включая М.2 накопители; богатой реализации RGB-подсветки и количества разъемов для подключения лент RGB; большого количества разъемов для систем охлаждения; качественной аудиосистемы с ЦАП; беспроводных соединений и многого другого. С разгоном процессора Intel Core i7-9700k на ASUS ROG Maximus XI Hero (WI-FI) получилось не все гладко, но мы не будем делать поспешных выводов на основе лишь имеющегося у нас на руках экземпляра платы. Потому как, возможно, последующее обновление BIOS может поднять потолок разгона на большую высоту, чем прежде.
Плюсы:
  • массивная система охлаждения системы питания процессора;
  • два разъема М.2 с радиаторами охлаждения;
  • восемь разъемов 4-пин PWM и один 3-пин для подключения систем охлаждения;
  • четыре разъема для подключения RGB элементов подсветки;
  • красочная и выразительная RGB подсветка самой материнской платы;
  • наличие USB 3.1 Gen 2 для фронтальной и тыльной панели корпуса;
  • реализация Wi-Fi и Bluetooth;
  • наличие дисплея POST-кодов;
  • наличие кнопок Power и Reset на плате;
  • наличие кнопок сброса настроек и обновления BIOS на тыльной панели разъемов;
  • качественная аудио система SupremeFX с ЦАП ESS ES9023P;
  • очень богатые настройки BIOS для оверклокинга.
Минусы:
  • очень высокая стоимость на территории РФ;
  • средний результат разгона Intel Core i7-9700k (конкретно наш экземпляр платы).
