Обзор и тест материнской платы MSI MPG Z390 Gaming Plus

Во второй половине 2018 года компания MSI упростила наименование модельных рядов выпускаемых материнских плат игрового позиционирования, перейдя к коротким трехбуквенным аббревиатурами. Привычные три столпа гейминга от MSI: Arsenal, Performance и Enthusiast GAMING превратились в MAG (MSI Arsenal GAMING), MPG (MSI Performance GAMING) и MEG (MSI Enthusiast GAMING)соответственно. Это совпало по времени с появлением в магазинах плат на новом чипсете Intel Z390, поэтому знакомство с обновленными моделями мы начинаем с MSI MPG Z390 Gaming Plus. Она ориентирована на средний сегмент цен и на момент подготовки обзора является одним из самых доступных полноразмерных ATX-предложений с новой системной логикой на рынке.

Технические характеристики

Производитель	MSI
Модель	MPG Z390 GAMING PLUS
Сокет	1151 v2
Чипсет	Intel Z390
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151
Тип памяти	DDR-4
Количество слотов памяти	4
Оперативная память	4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 МГц
Слоты расширения	1 x PCI Express 3.0 x16 (x16), 1 x PCI Express 3.0 x16 (x4), 4 x PCI Express 3.0 x1, 1 x M.2 для модуля беспроводных интерфейсов (не входит в комплект)
Тип слотов M.2	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280), оба поддерживают устройства SATA и PCIe 3.0 x4
SATA-порты	6 x SATA 6 Гбит/с (Intel Optane Memory Ready, RAID 0, RAID 1, RAID 5, RAID 10)
Звук	8-канальный Realtek ALC892
Сетевой интерфейс	1 x Intel WGI219V (10/100/1000 Мбит/с)
Разъёмы на задней панели	1 x PS/2 Combo, 1 x HDMI, 1 x DVI-D, 1 x RJ45, 2 x USB 2.0, 2 x USB 3.1 Gen 1, 1 х USB 3.1 Gen 2 Type-C, 1 х USB 3.1 Gen 2 Type-A, 6 x аудиопортов
Разъемы для вентиляторов	1 x разъем вентилятора CPU (4-контактный), 1 х разъем подключения водоблока СВО (4-контактный), 5 x разъемов подключения системных вентиляторов (4-контактные)
Форм-фактор	ATX (305 x 244 мм)

Официальная страничка: https://www.msi.com.

Упаковка и комплектация

Облик упаковки, в которой продаётся материнская плата, нельзя назвать особо эффектным. Обычная картонная коробка со стилизованным принтом в тёмных тонах выглядит достаточно просто, по крайней мере спереди.



А вот с обратной стороны уже поинтереснее. Здесь собрано подробное описание ключевых особенностей платы, яркие иллюстрации, приведена спецификация и описание состава портов задней панели.

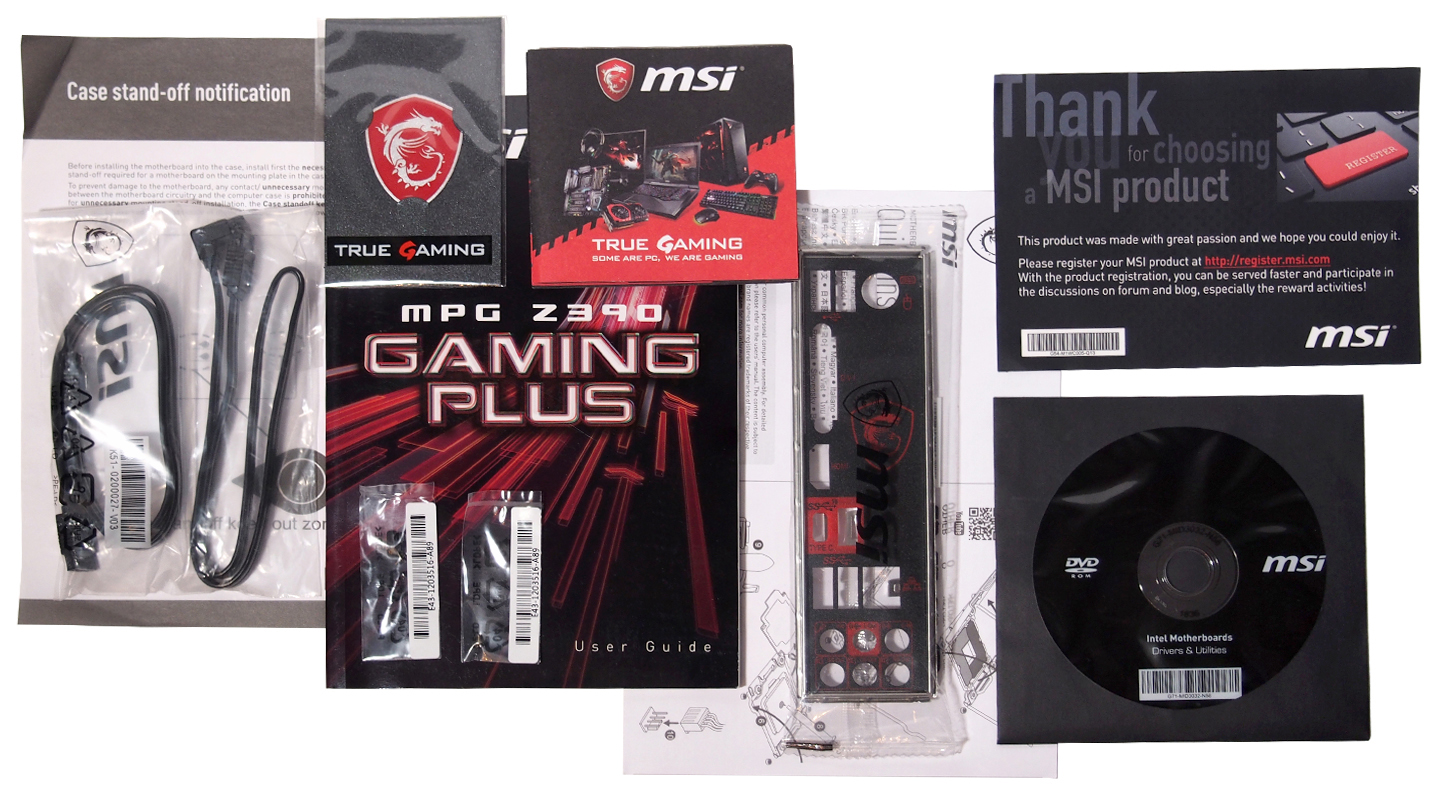

Комплектацию богатой также не назовешь, преимущественно она состоит из различной документации. Тем не менее включен необходимый минимум для сборки типичного игрового ПК:

• Два кабеля SATA 6 Гб/с (1 х прямой, 1 х "Г"- образный);
• Заглушка задних портов в корпус ПК;
• Два пакетика, в каждом из которых по одному винту крепления накопителей для M.2-слота;
• Металлическая наклейка с логотипом подразделения MSI Gaming;
• Буклет "Инструкция пользователя";
• Памятка о необходимости проверки крепежа в корпусе, чтобы избежать замыкания дорожек на обратной стороне платы;
• Инструкция по быстрой установке;
• Открытка с благодарностью о покупке;
• Буклет с рекламой продукции MSI;
• DVD с драйверами и утилитами.

Внешний вид

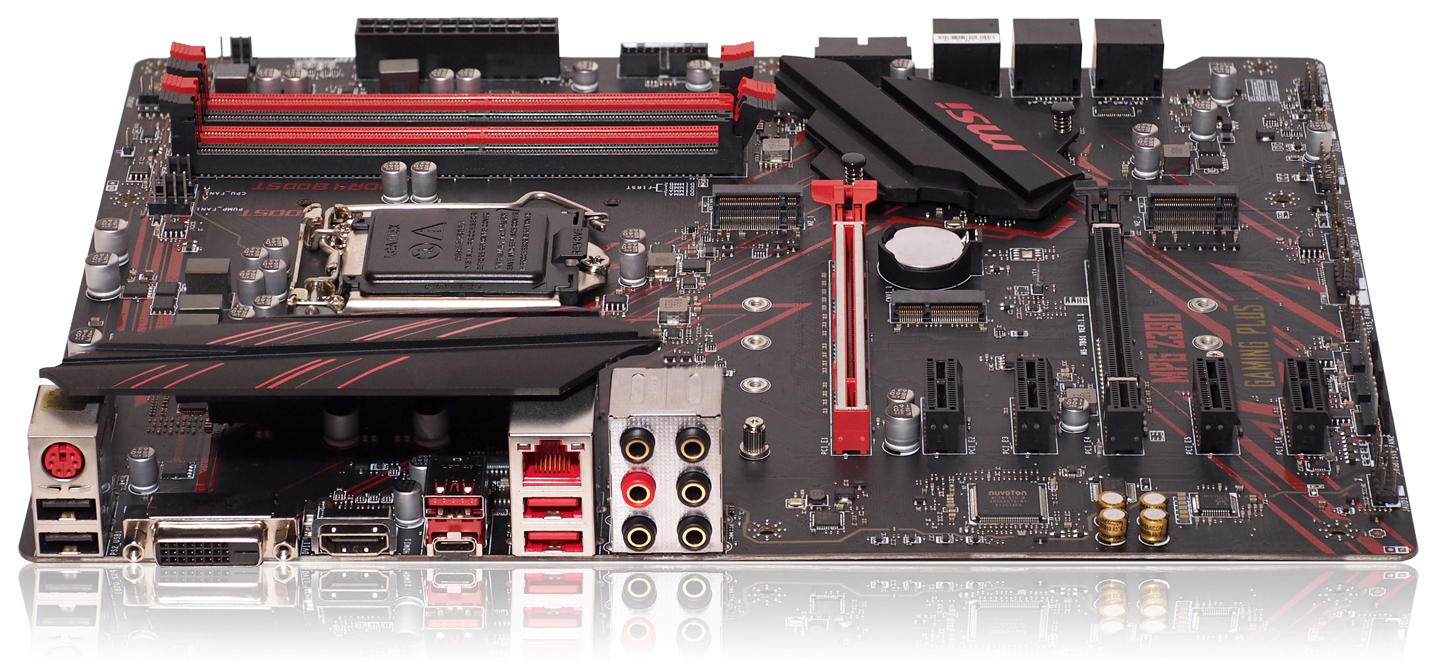

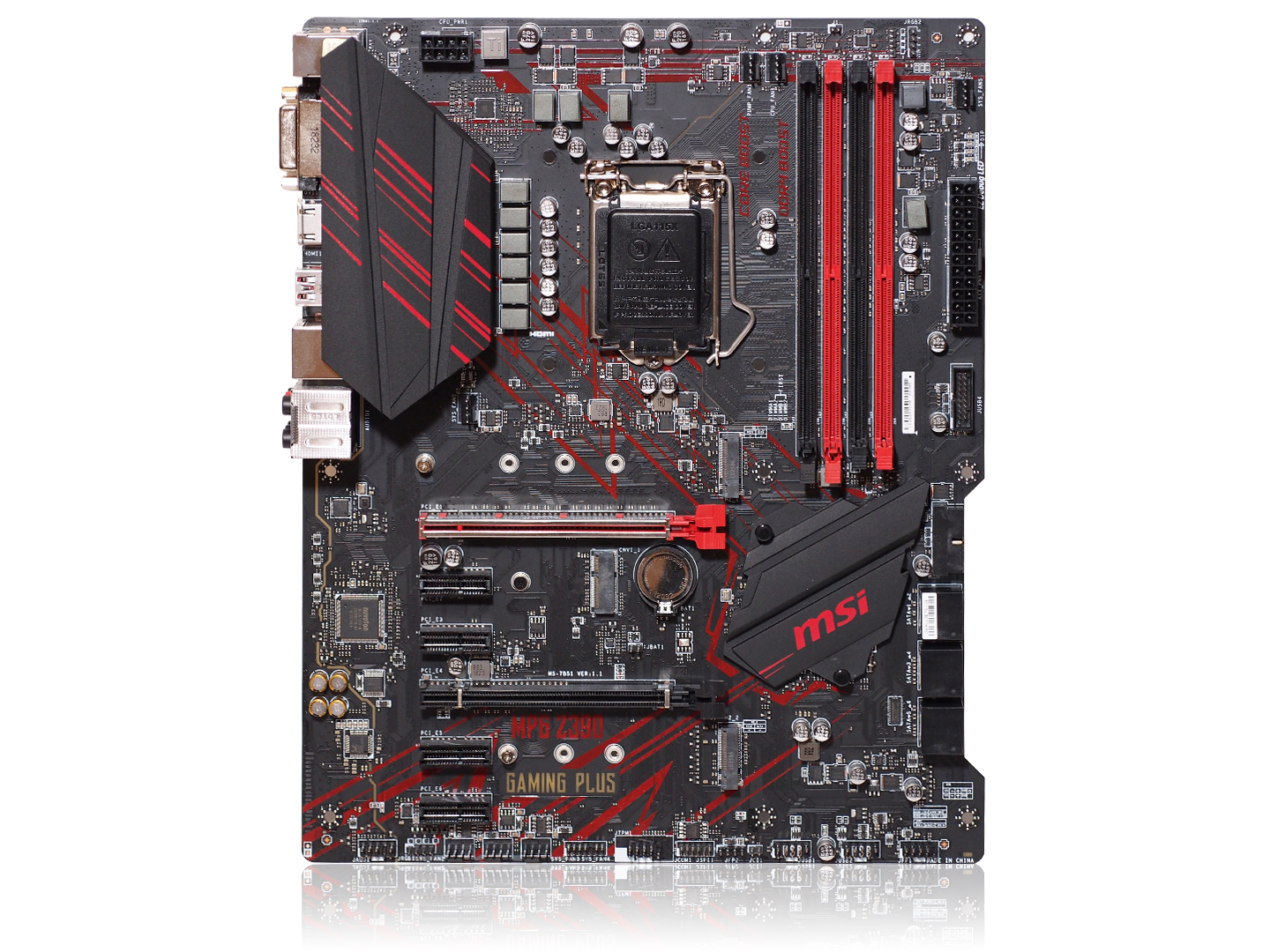

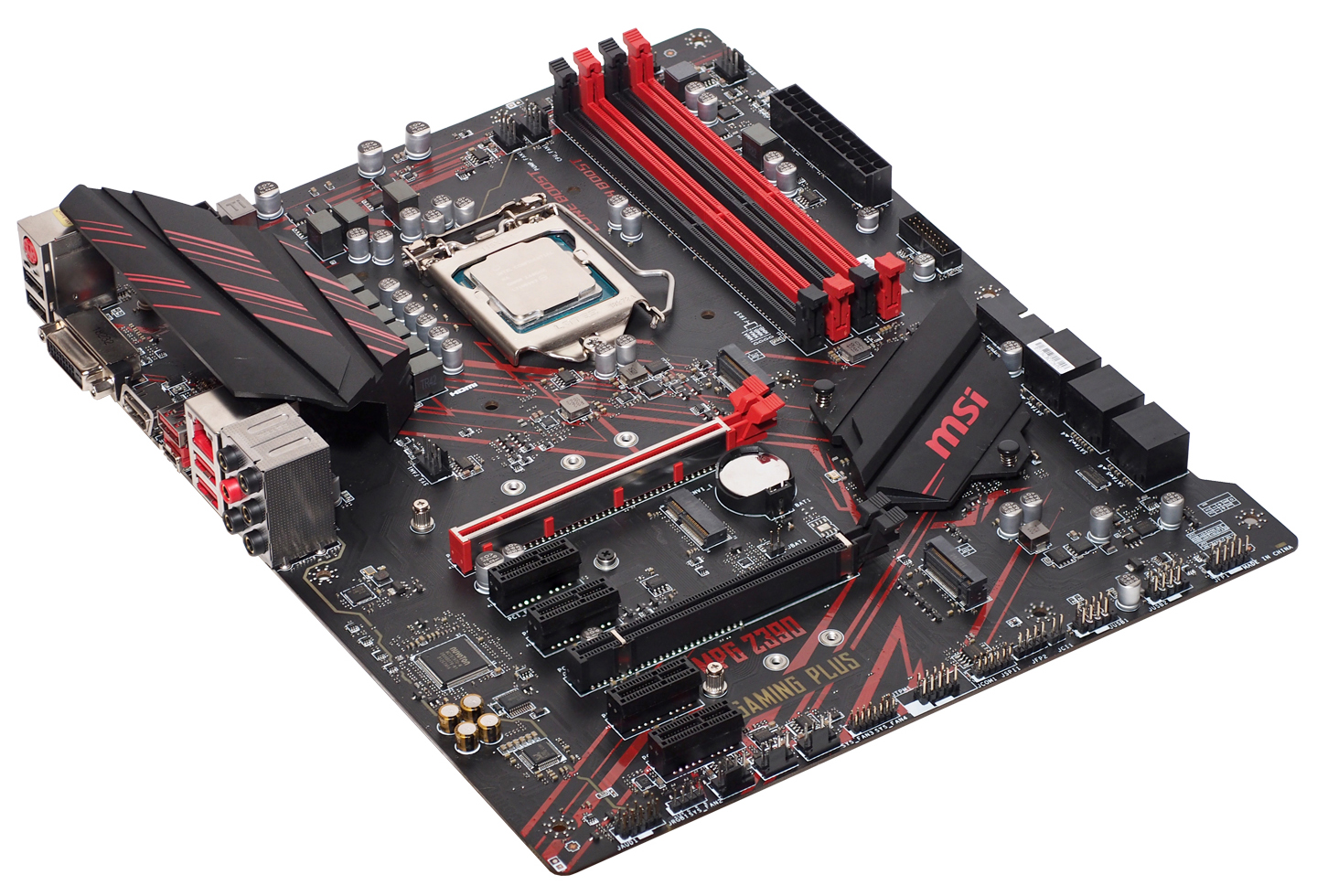

Плата MSI MPG Z390 Gaming Plus выполнена в полноразмерном варианте формата ATXсо стандартными размерами 305 х 244 мм, но не совсем стандартной формой. По местам креплений - это полностью эталонный вариант с девятью отверстиями под винты, а вот правый край платы - фигурный со стилизованным вырезом в районе SATA-портов. Кроме дизайнерской задумки такая форма помогает избежать излишней нагрузки на порты и колодку подключения внешних USB 3.0 портов в некоторых типах корпусов, где вырезы для кабель-менеджмента располагаются прямо рядом с краем платы.


В основе платы используется текстолит черного цвета, лицевая часть которого украшена красным орнаментом с аналогичным рисунком линий на радиаторах. Красным выделены и два из четырех слотов оперативной памяти. Над слотом расширения PCI_E4 нанесена модель материнской платы по классификации производителя - MS-7B51, а также аппаратная ревизия - 1.1.

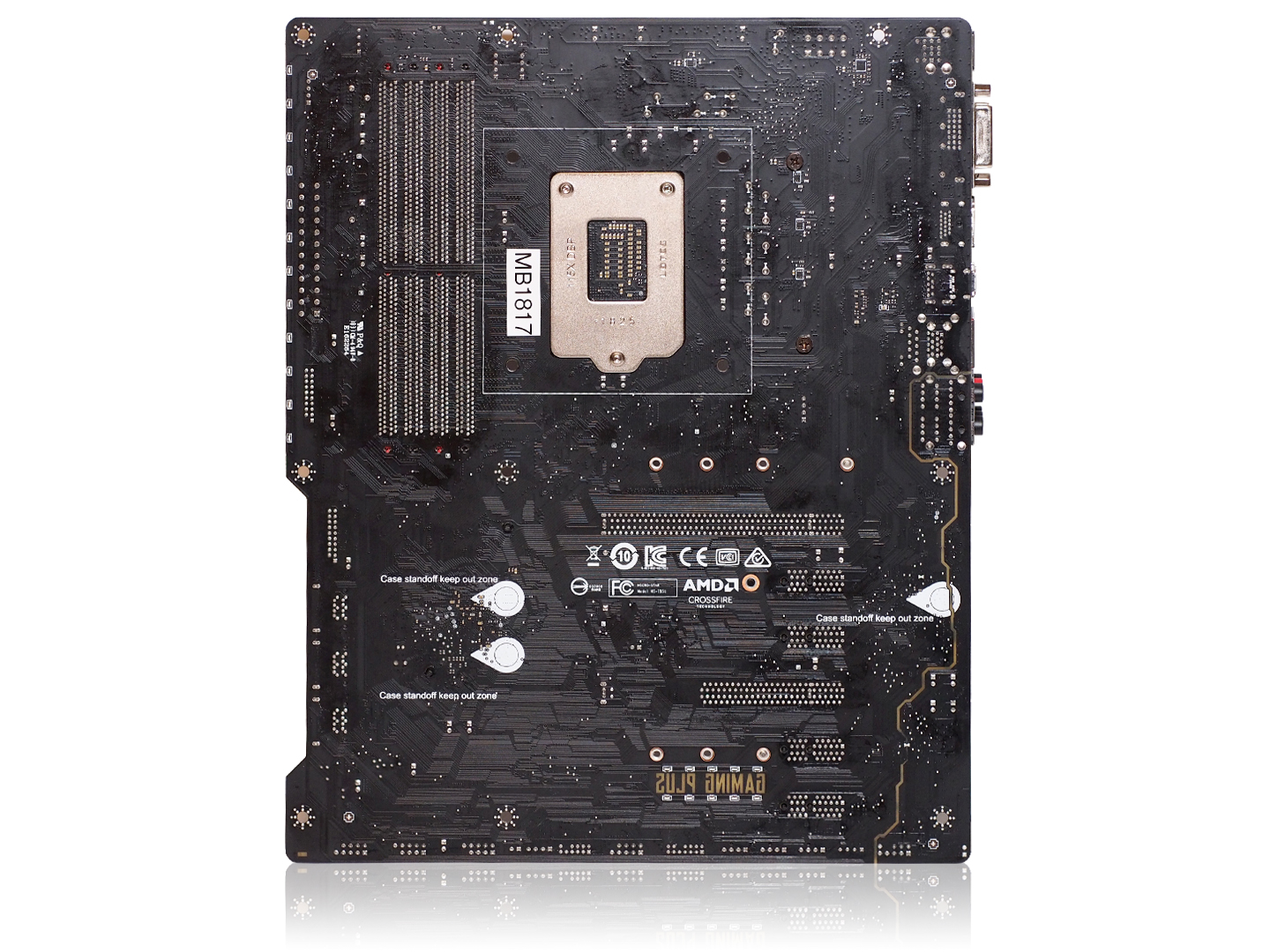

Все основные компоненты материнской платы размещены с фронтальной стороны. На обороте в основном располагаются только межкомпонентные дорожки и луженые контактные площадки. Усилительная пластина сокета процессора - металлическая. Сзади нанесены белой краской три маркера с надписями о необходимости проверить корпус ПК перед прикручиванием материнской платы, чтобы металлические подставки не соприкасались в этих местах с текстолитом и не вызвали короткое замыкание.

В оформлении MSI MPG Z390 Gaming Plus не использовано пластиковых декоративных кожухов, вместо этого свободное пространство в районе блока портов ввода-вывода накрывает удлиненная часть радиатора подсистемы питания процессора.

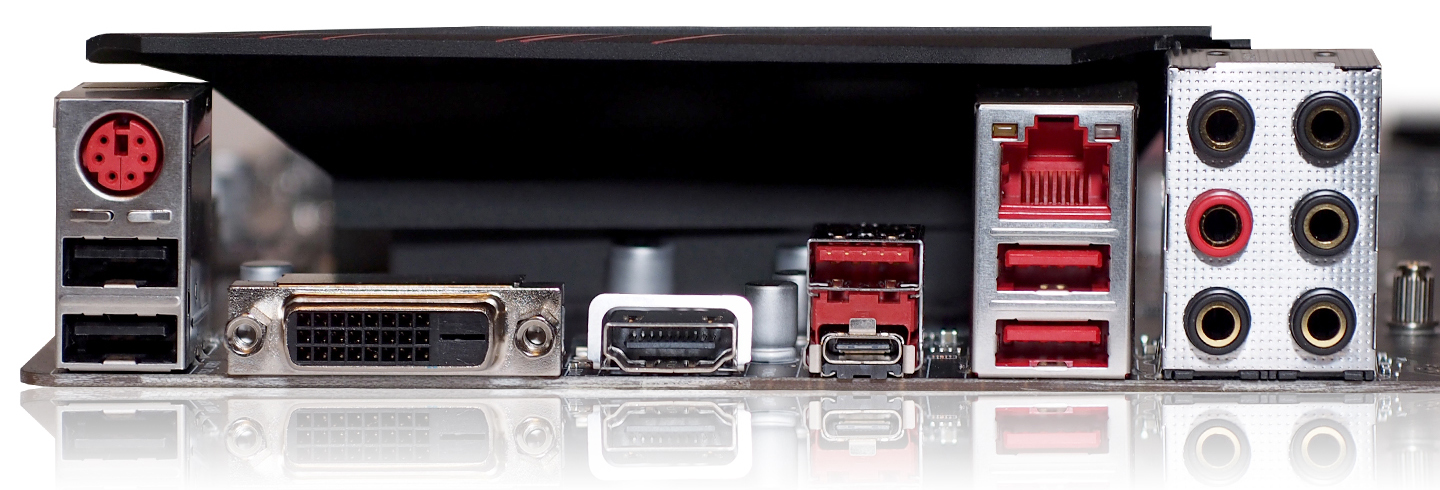

Так как плата не относится к "топовым" решениям, набор распаянных интерфейсных разъемов достаточно скромен. Среди них(слева направо): один PS/2 порт в единой колодке с двумя портами USB 2.0, видеоразъемы DVI-D и HDMI, колодка с портами USB 3.1 Gen 2 и USB 3.1 Gen2 Type-C, совмещенный блок из сетевого интерфейса RJ-45 и еще двух портов USB 3.1 Gen 1 и блок аудиоразъемов типа 3.5 мм mini-jack.

На материнской плате используется подсветка красного цвета в двух зонах, светодиоды распаяны с обратной стороны платы.

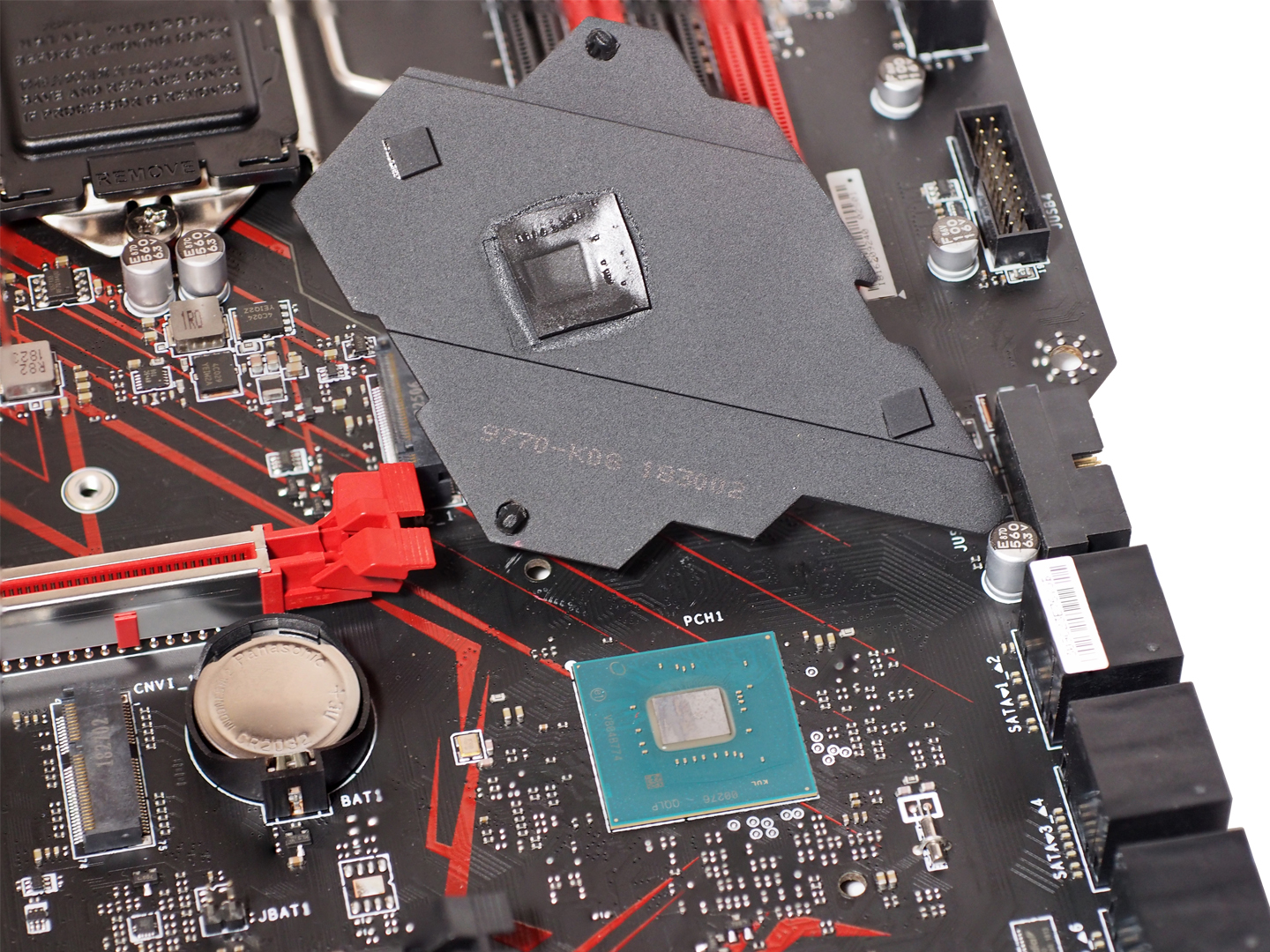

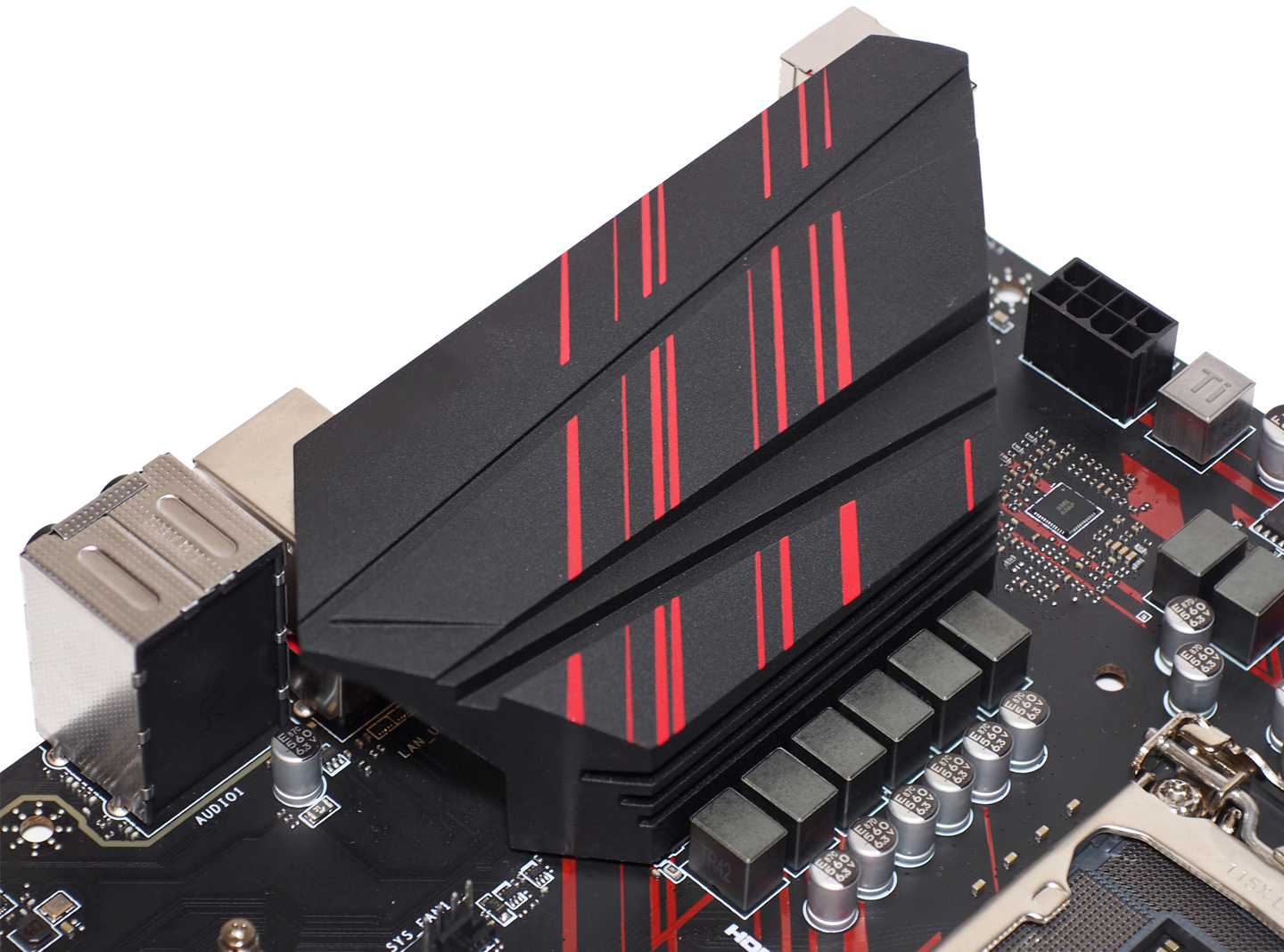

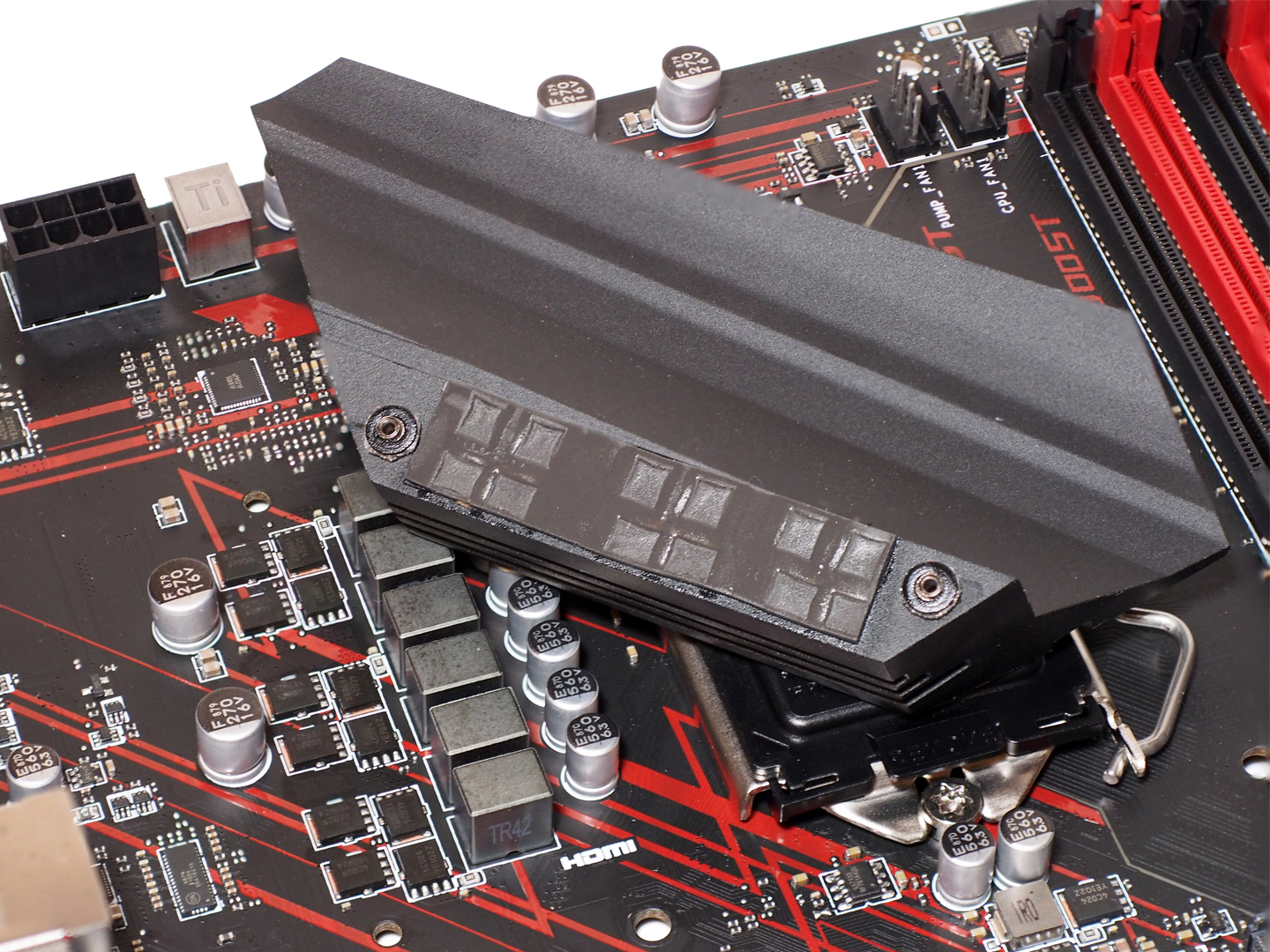

Система пассивного охлаждения основных компонентов платы состоит из двух радиаторов. Более крупный охлаждает силовые элементы питания процессора и прикручен на два винта. Второй радиатор, охлаждающий чипсет, закреплен на две подпружиненные пластиковые клипсы. Оба в качестве термоинтерфейса используют теплопроводные прокладки. Их площади достаточно для хорошего контакта радиатора и охлаждаемых микросхем.

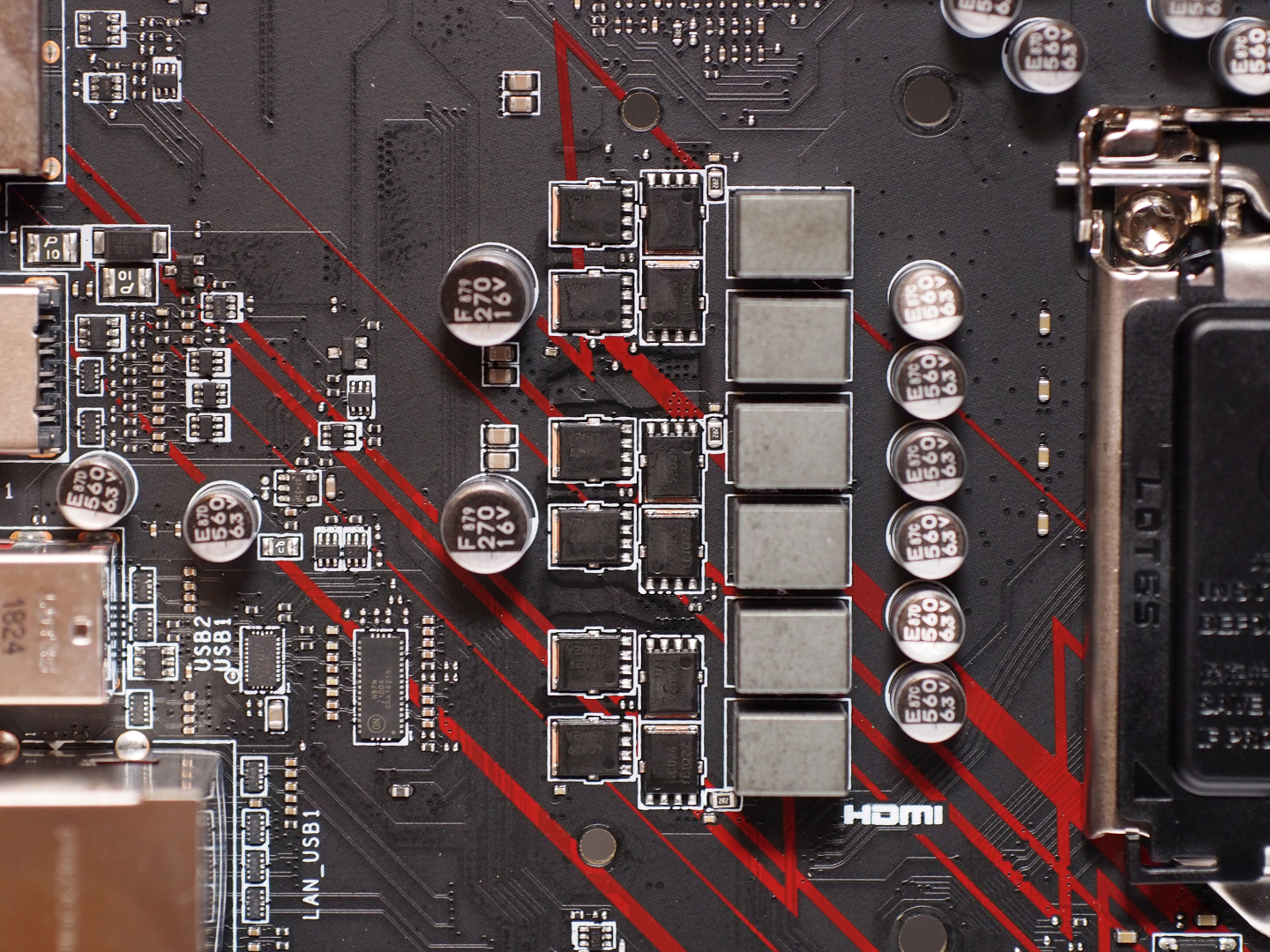

Подсистема питания - пятифазная, из которых одна фаза обеспечивает работу графической подсистемы процессора. Используются транзисторы On Semiconductor NTMFS4C024N и NTMFS4C029N, управляемые ШИМ-контроллером uPI Semiconductor uP9521.

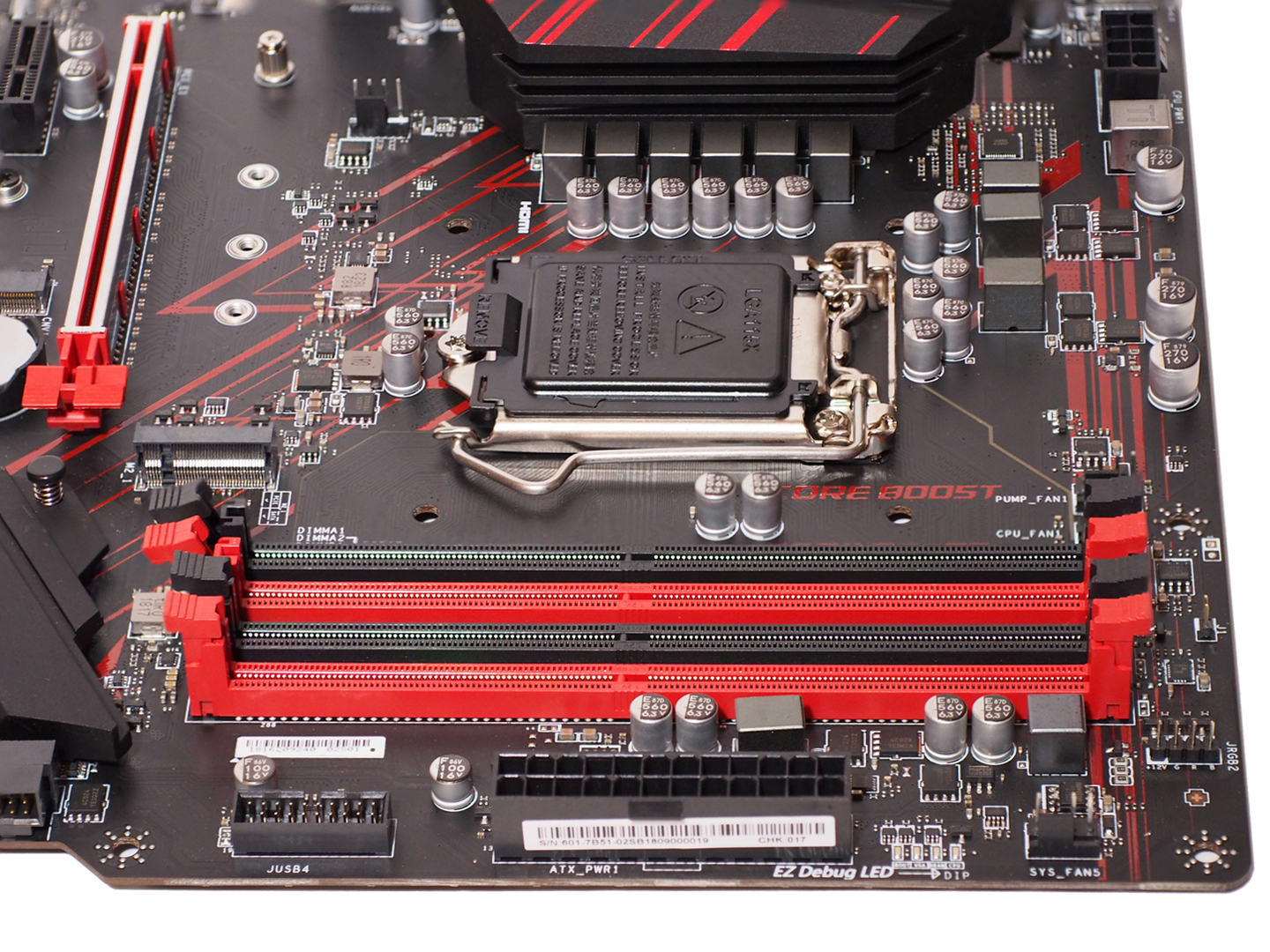

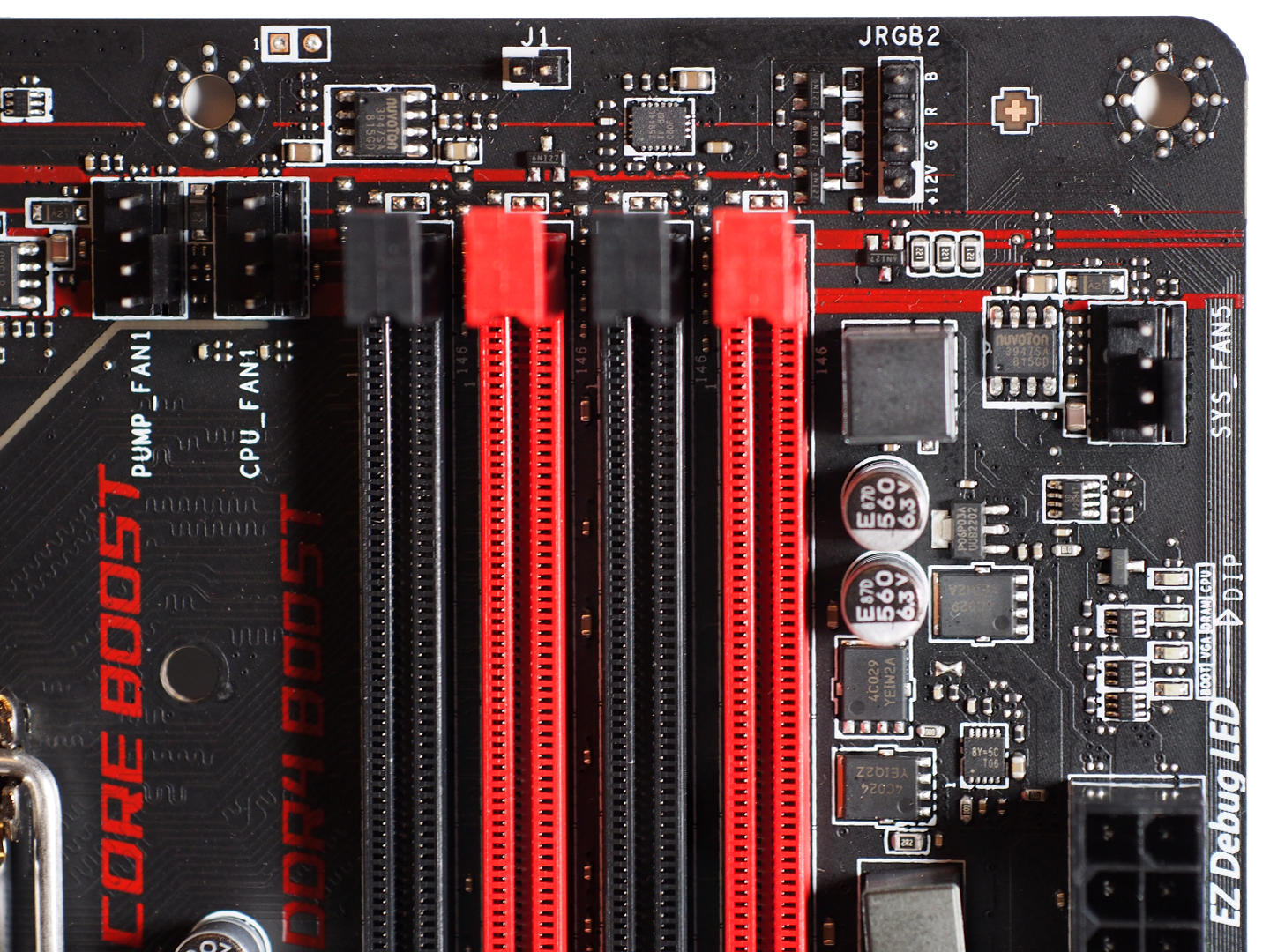

Для установки модулей оперативной памяти типа DDR4 на плате размещены четыре слота DIMM с защелками. Официально поддерживаются оверклокерские модули вплоть до DDR4 4400 МГц. Память работает в двухканальном режиме, для чего её необходимо попарно устанавливать в слоты одинакового цвета (в первую очередь - в красные) или ставить сразу четыре планки. Максимальный поддерживаемый общий объём - 64 ГБ.


Подключение блока питания к плате осуществляется через стандартный основной 24-контактный и дополнительный 8-контактный разъем.

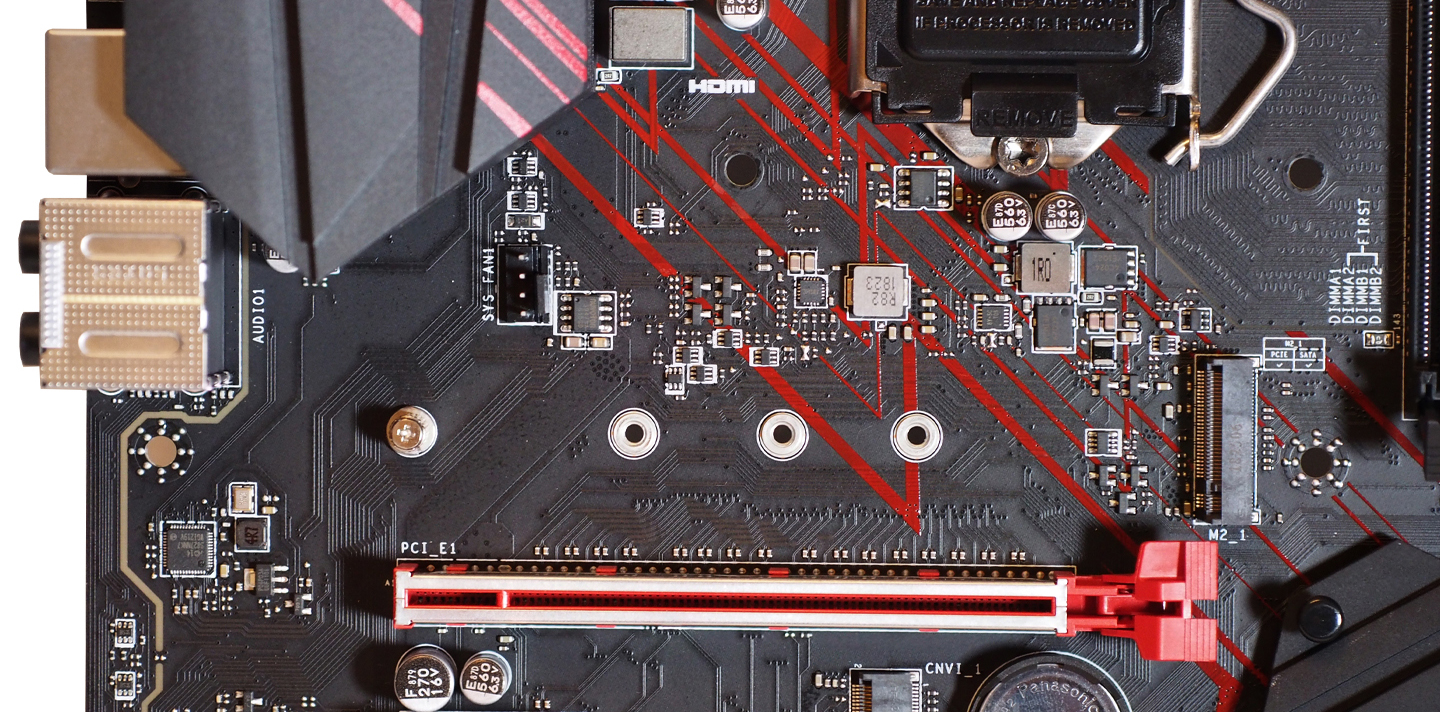

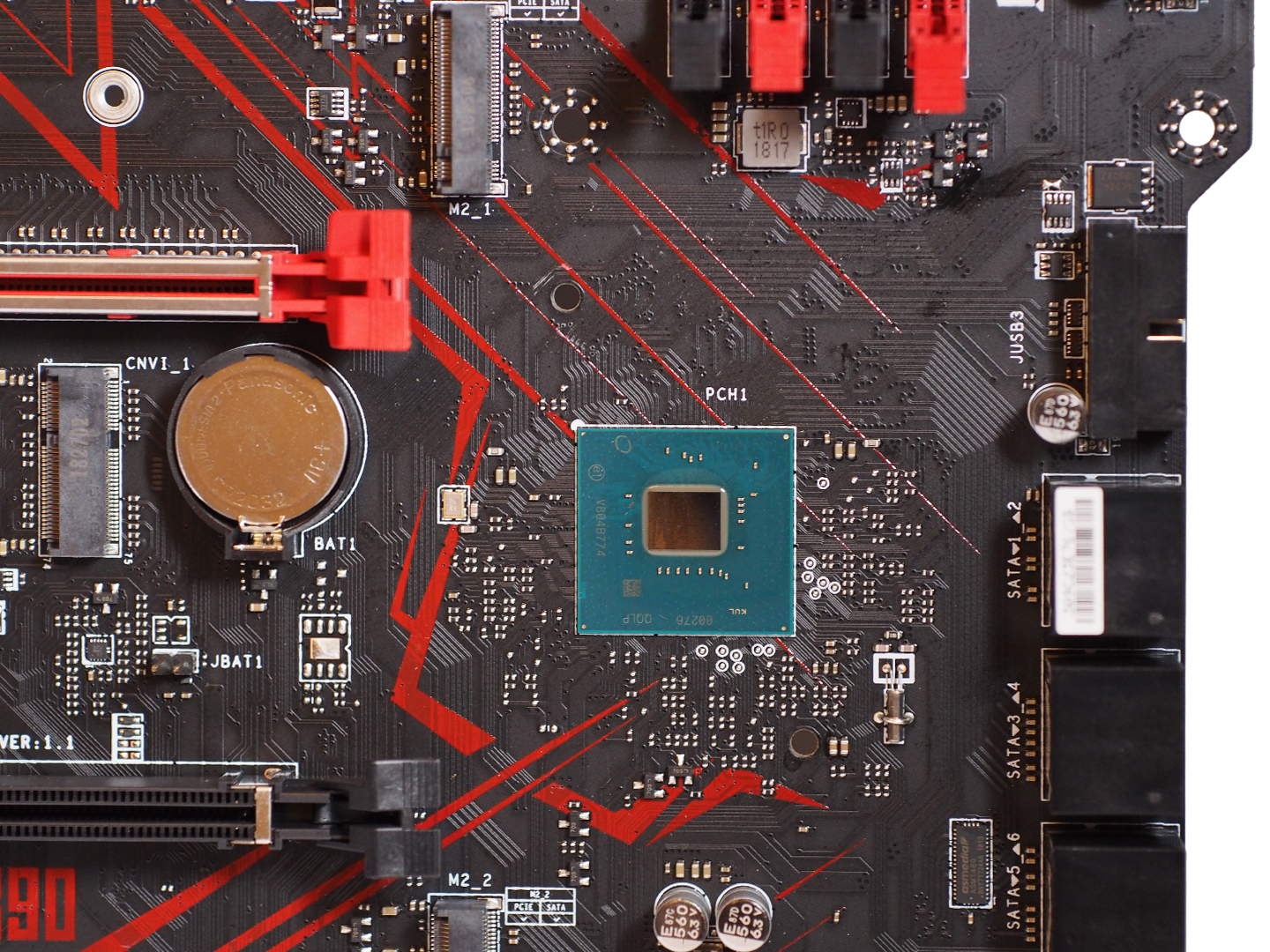

Разъемов типа M.2 Socket 3 - два. Они не оборудованы охлаждающими пластинами. Оба работают с M.2 SATA и M.2 PCI-E x4 устройствами. Отличаются только форм-фактором (максимальной длиной) подключаемых накопителей: верхний - от M.2 2242 до M.2 22110, нижний - от M.2 2242 до M.2 2280. У каждого в одно из мест креплений уже вкручены специальные подставки и крепежные винтики. В комплекте есть запасные винты.
Еще один разъем M.2 Socket E расположен справа от PCIE_4-слота и предназначен для подключения модуля беспроводных интерфейсов Intel Wireless-AC (CNVi), который не входит в поставку платы.



Разъем M2_1 делит пропускную способность со слотом SATA2, M2_2 - с разъемами SATA 5 и SATA 6. При установке накопителя в слот M2_2 частично закрывается подсвечиваемая надпись GAMING PLUS.

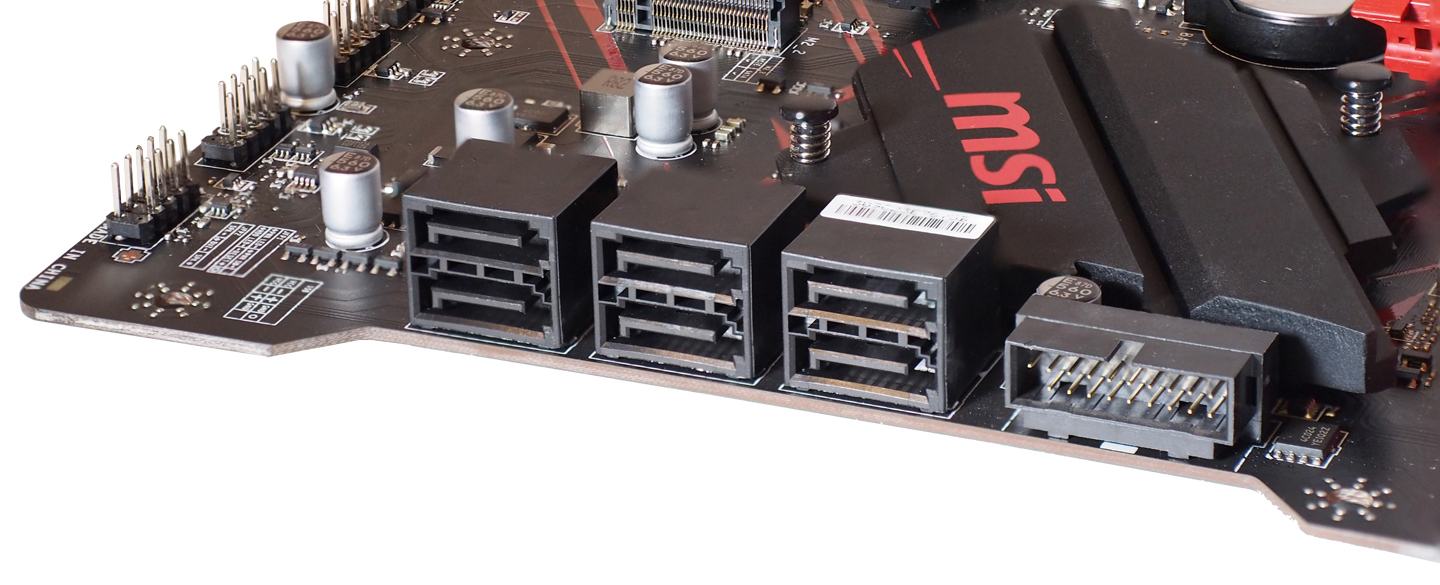

Портов SATA III 6 Гб/с - шесть штук. Все ориентированы горизонтально. В комплекте с платой два SATA-кабеля с разной формой коннектора: один прямой и один "Г"-образный.



Плата не нацелена на работу в качестве испытательного стенда или "уголка оверклокера", поэтому на ней нет индикатора POST-кодов, кнопок питания и перезагрузки. Вся диагностическая система сведена к минимуму в виде четырех светодиодов EZ Debug LED, размещенных в правом верхнем углу. С их помощью можно контролировать ошибки на четырех основных этапах инициализации: BOOT (загрузка), VGA (графическая подсистема), DRAM (оперативная память), CPU (процессор).



Набор подключения выносных портов достаточен для большинства сборок. В наличии: разъем датчика открытия корпуса, разъем TPM, колодка внешних аудиопортов, по два разъема для выносных портов USB 2.0 и USB 3.1 Gen1, разъемы портов COM и TPM, два разъема для управления и питания внешней RGB-подсветки.

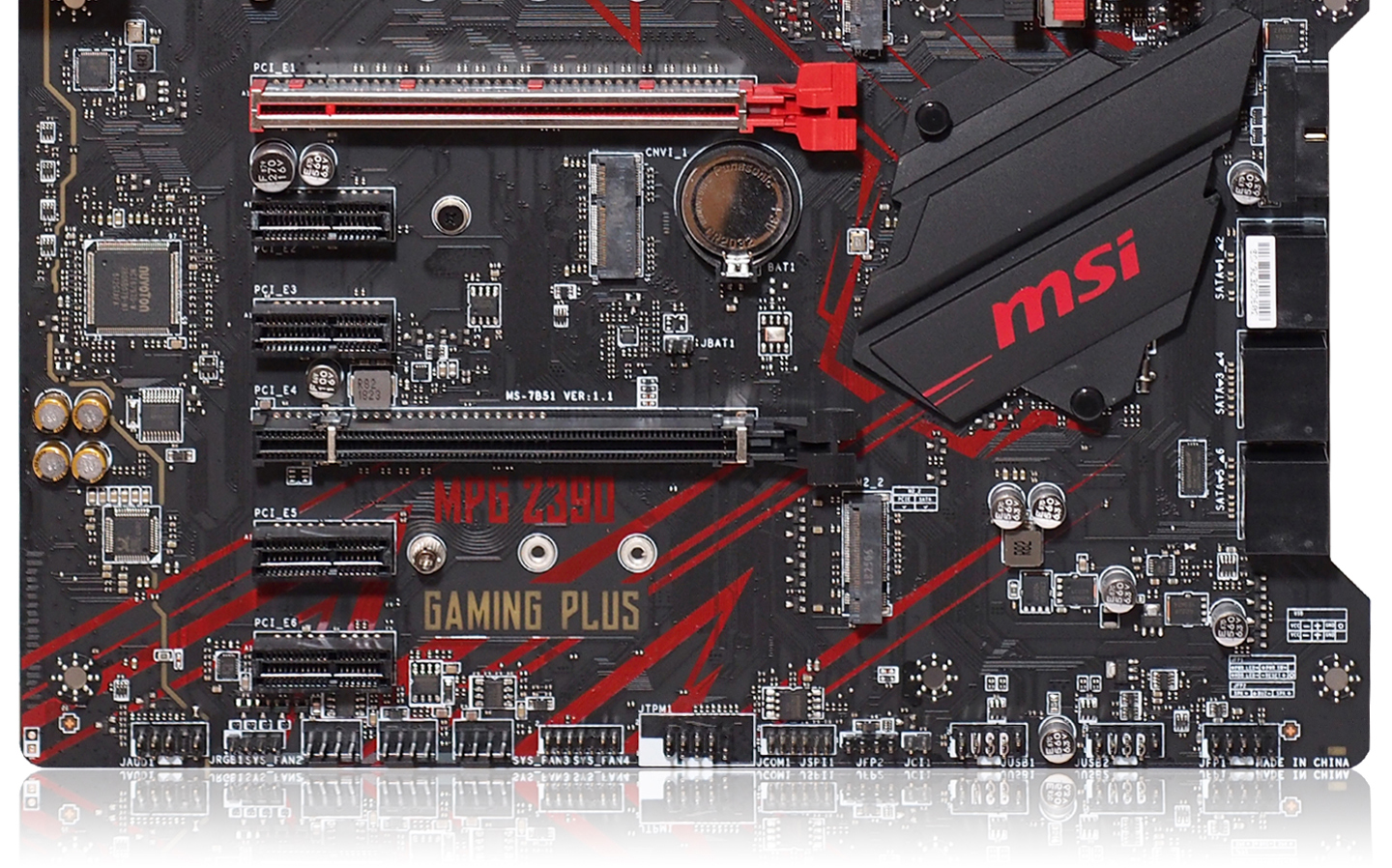

Слотов расширения PCI-Express 3.0 - шесть, из них один x16 (в режиме х16), один х16 (в режиме х4) и четыре x1. Плата не оптимизирована под конфигурации с несколькими видеоадаптерами. Поддерживается режим установки двух видеокарт AMD CrossFireX, но только в режиме x16 + x4. Верхний слот PCI-Express 3.0 x16 армирован металлической рамкой, поэтому легко выдержит удлиненные видеокарты с массивной системой охлаждения.

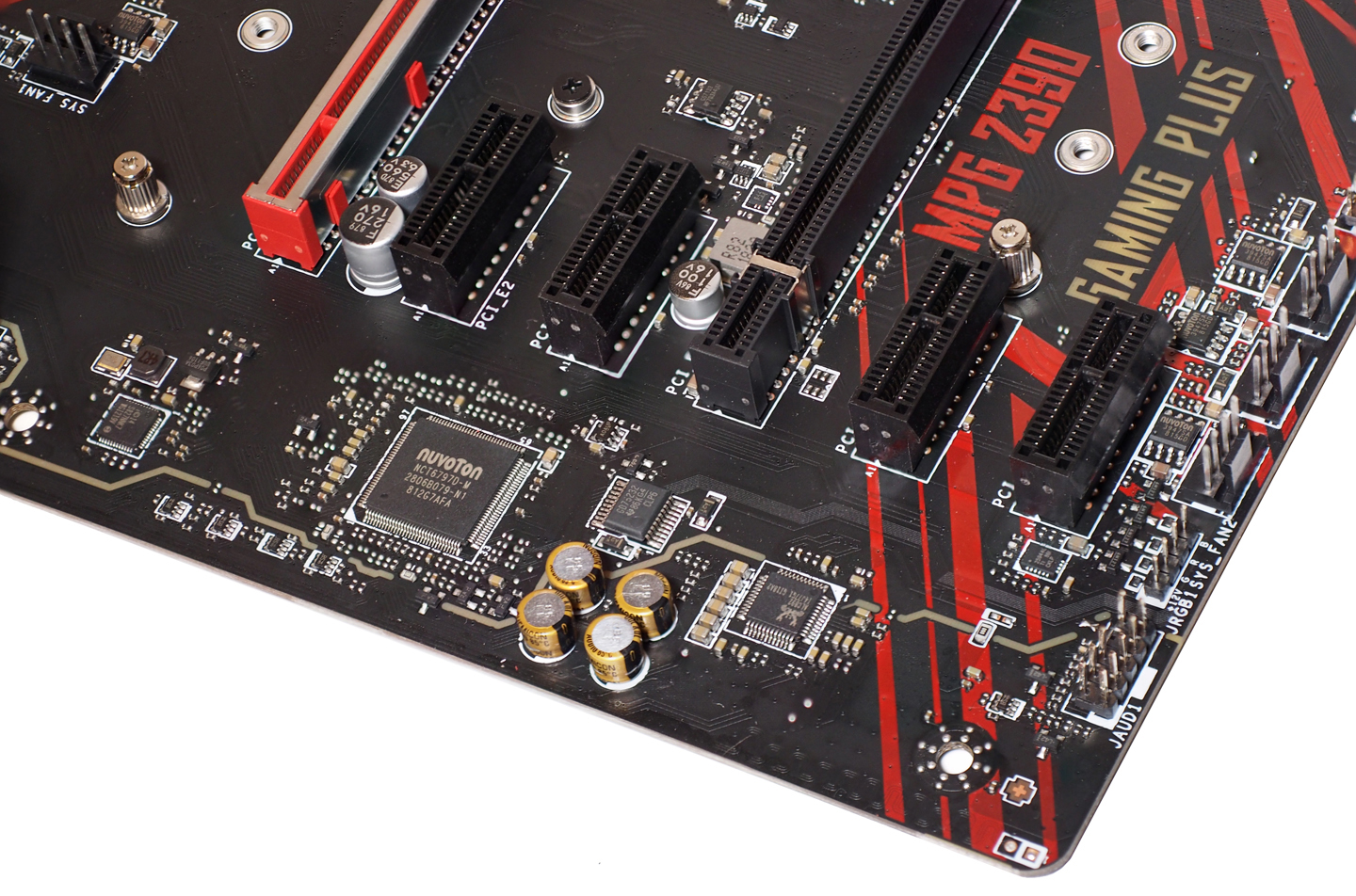

Звуковая подсистема представлена восьмиканальным HD Audio-кодеком Realtek ALC892 с достаточно простой обвязкой конденсаторами производства Nippon Chemi-Con. Встроенный в чип усилитель поддерживает наушники с импедансом до 600 Ом. Присутствует физическое отделение аудиотракта от остальной части платы и разнесение каналов по слоям в целях минимизации возможных наводок и помех.

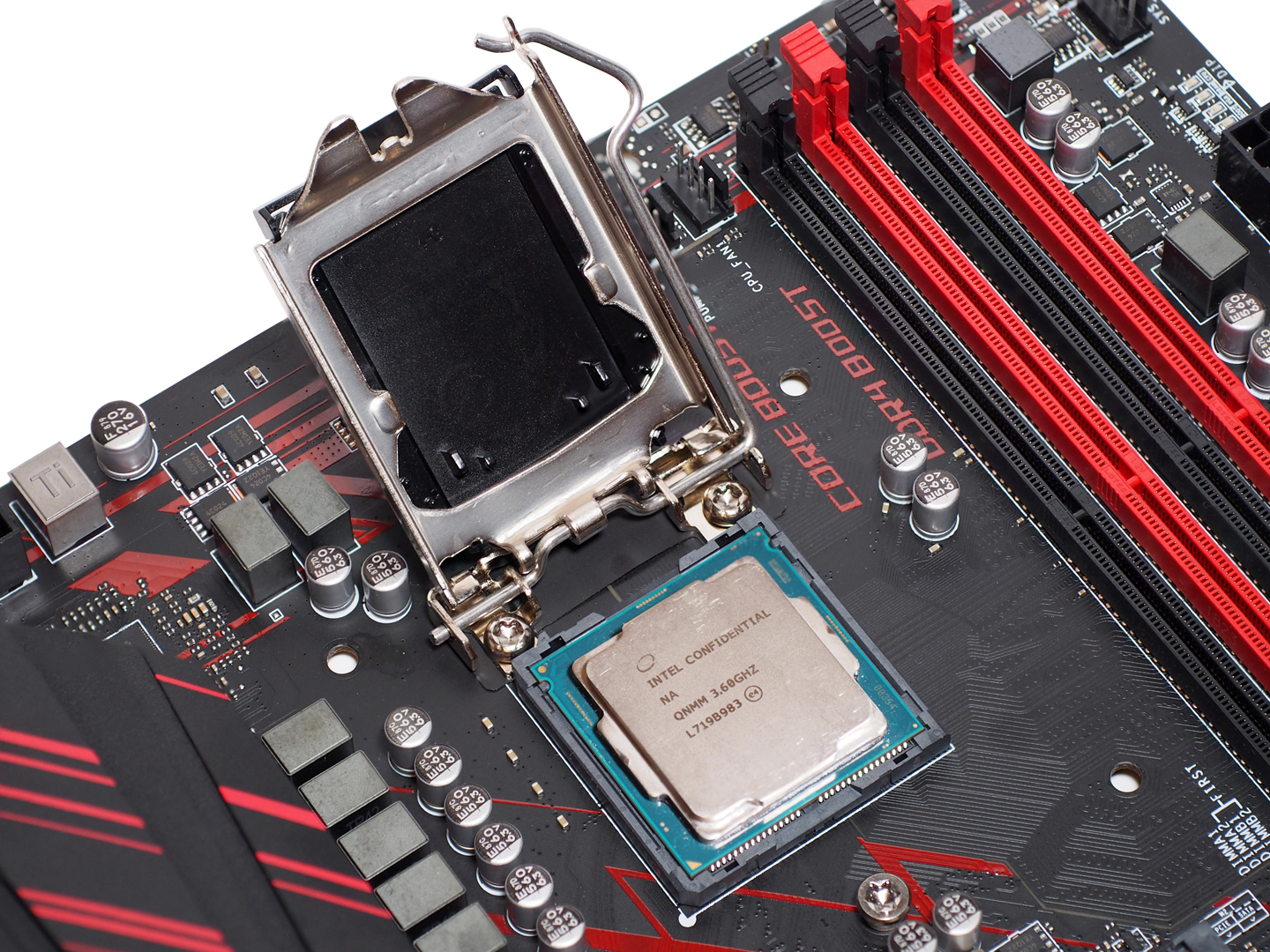

Места вокруг сокета для установки центрального процессора достаточно для беспрепятственного монтажа систем охлаждения.



Гигабитный проводной сетевой контроллер представлен микросхемой Intel WGI219V. В качестве Multi I/O-контроллера (управление портами COM и PS/2и мониторинг ключевых параметров) выступает чип NUVOTON NCT6797D-M.

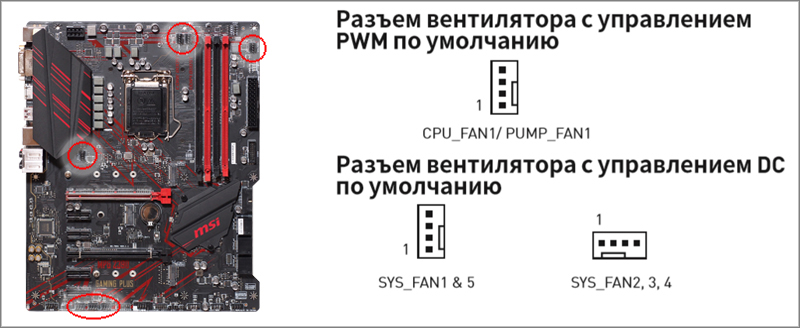

Для подключения вентиляторов систем охлаждения на плате размещены семь четырехконтактных разъемов. Один из них, промаркированный PUMP_FAN1, предназначен для подключения помп систем жидкостного охлаждения. Все разъемы поддерживают работу в двух режимах: PWM (ШИМ) и DC (управление постоянным током).

Подсветка

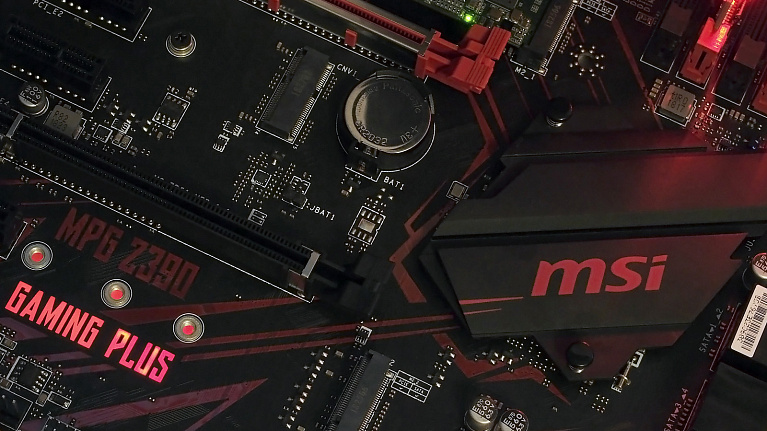

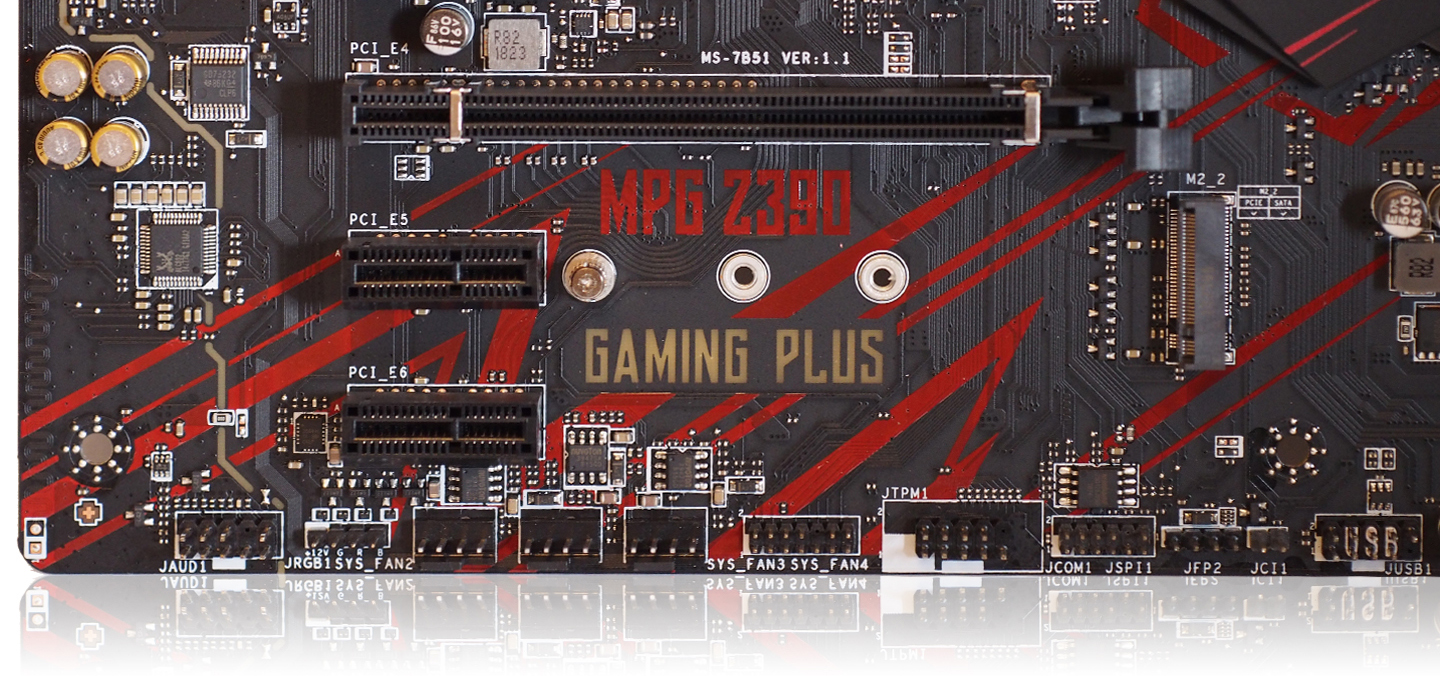

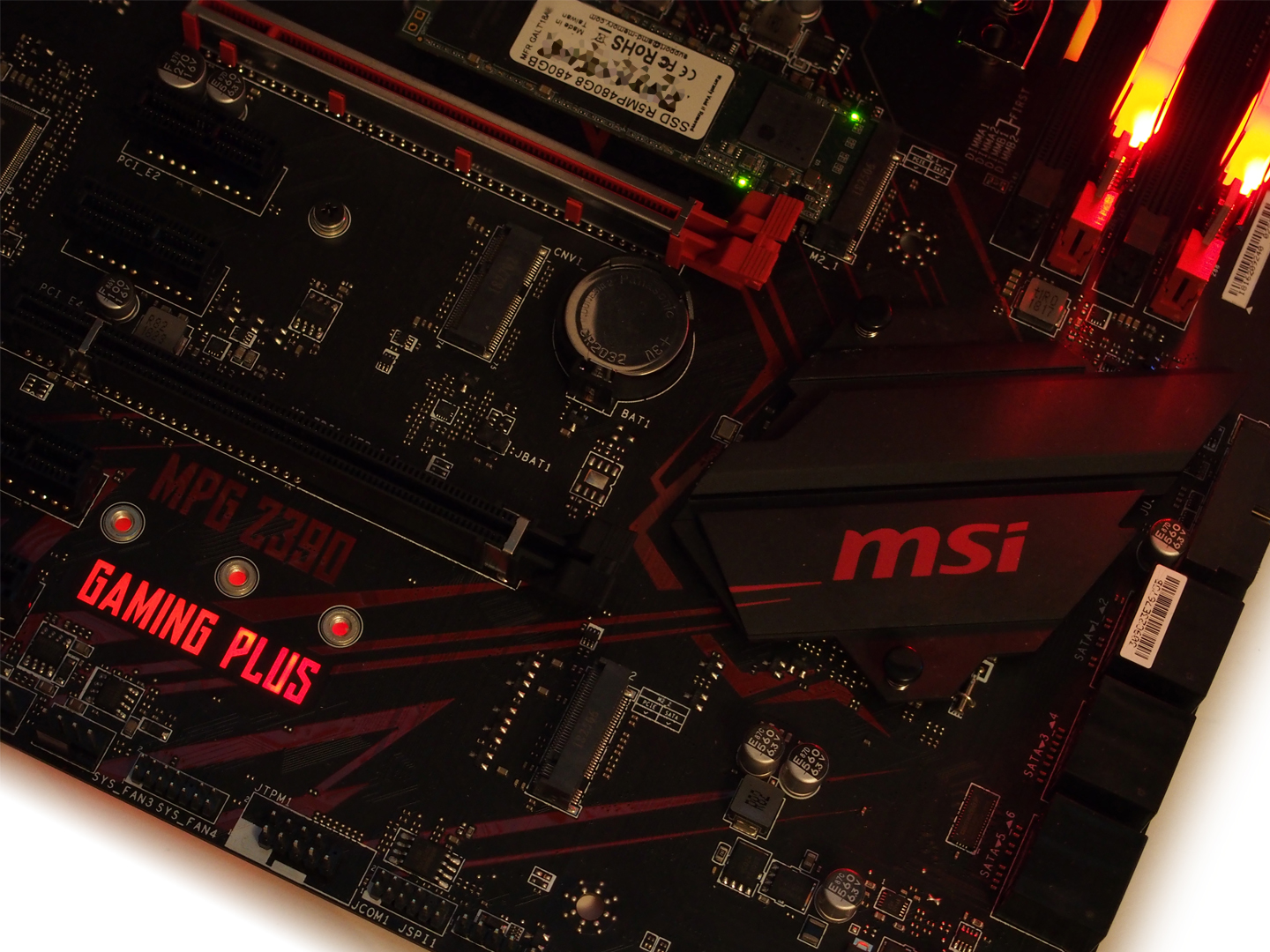

На материнской плате сделано две подсвечиваемые области: по верхнему правому краю и снизу посередине около надписи GAMING PLUS.

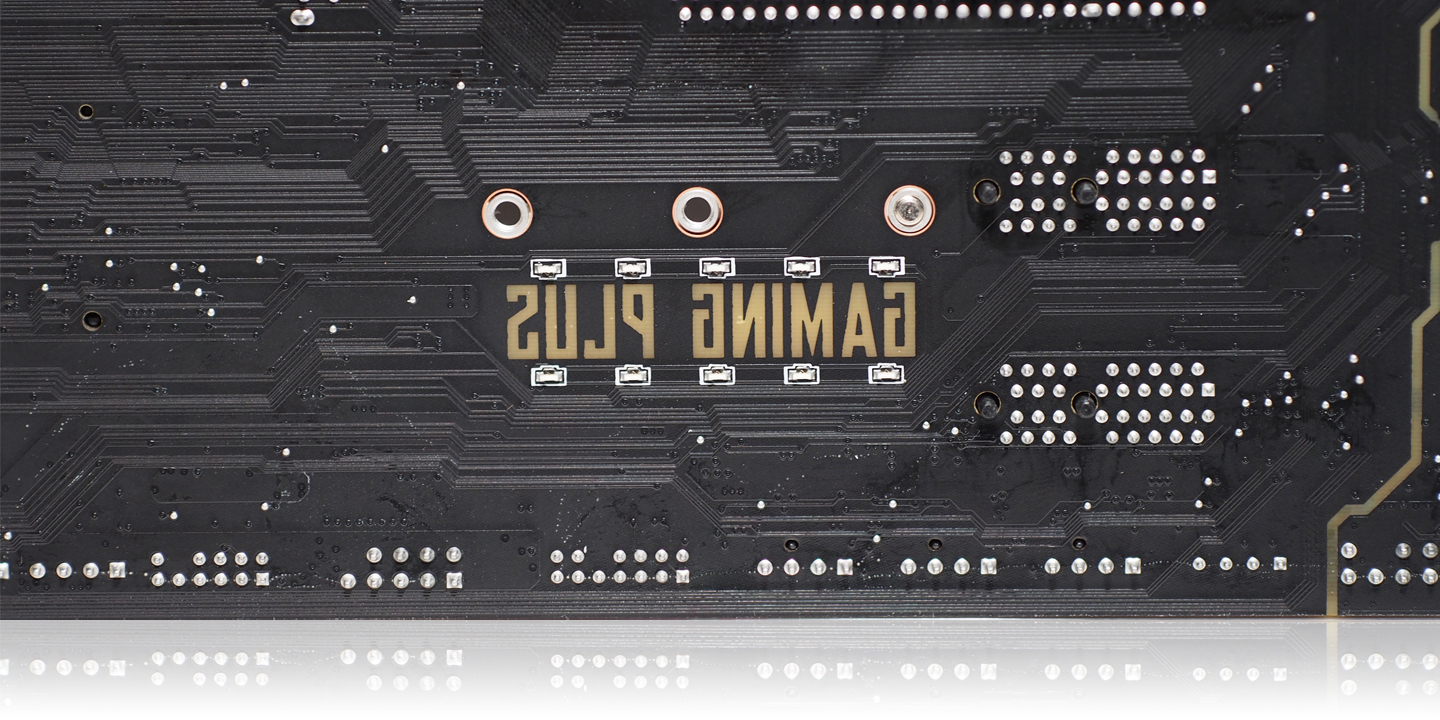

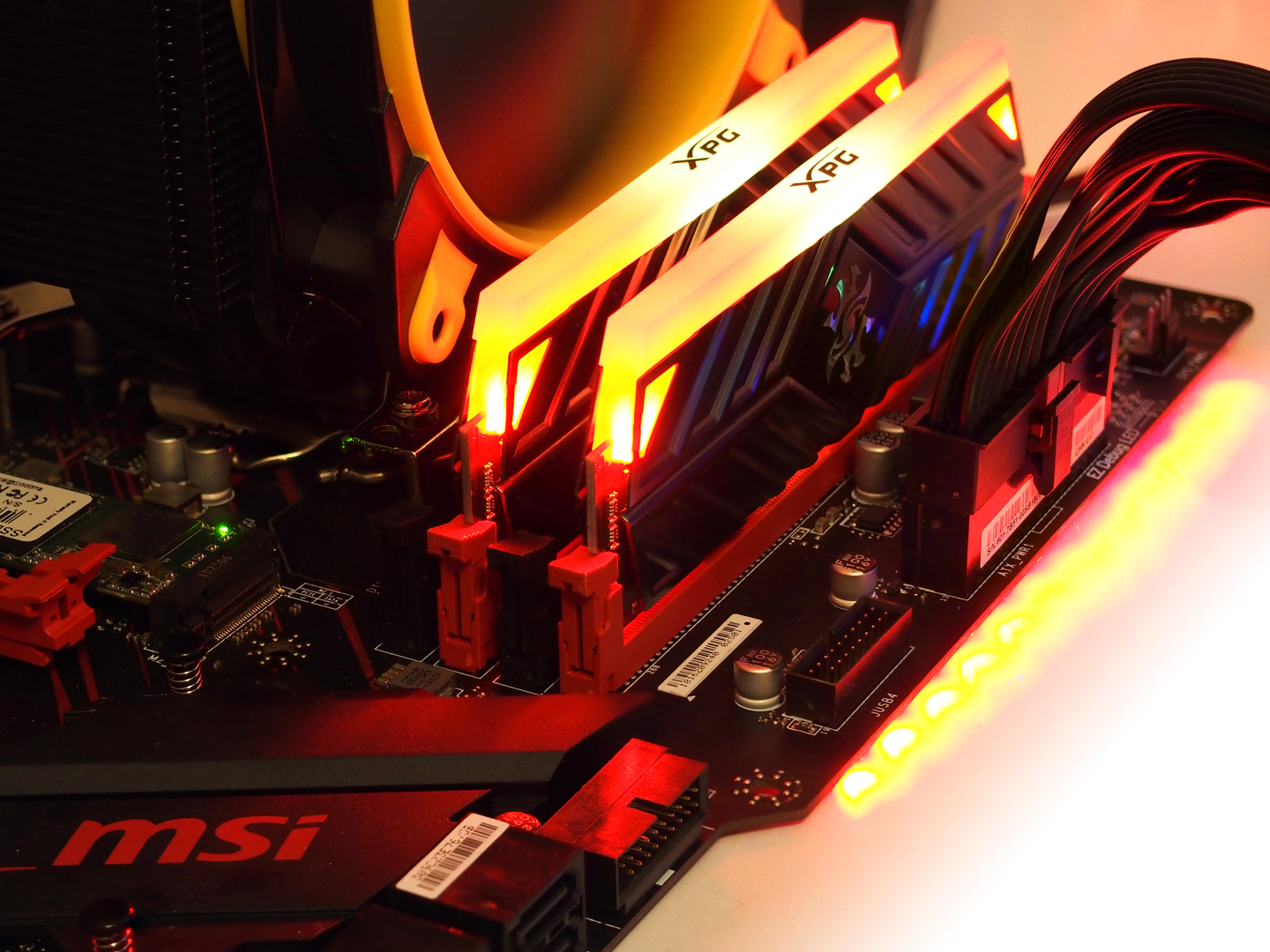

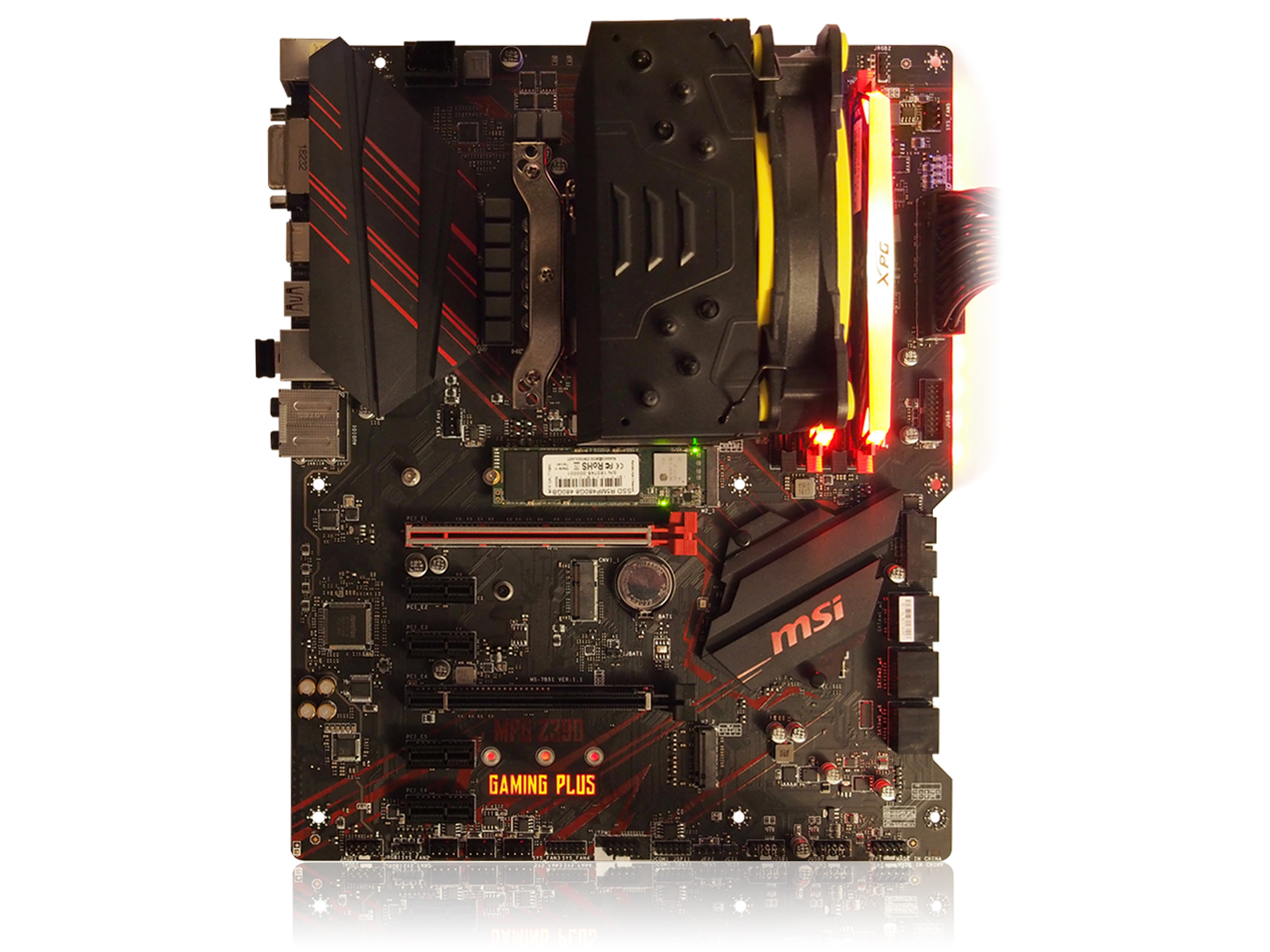

Светодиоды распаяны с обратной стороны платы, поэтому во время работы создают красный ореол по правому краю, а прозрачную надпись, вытравленную на текстолите, подсвечивают.

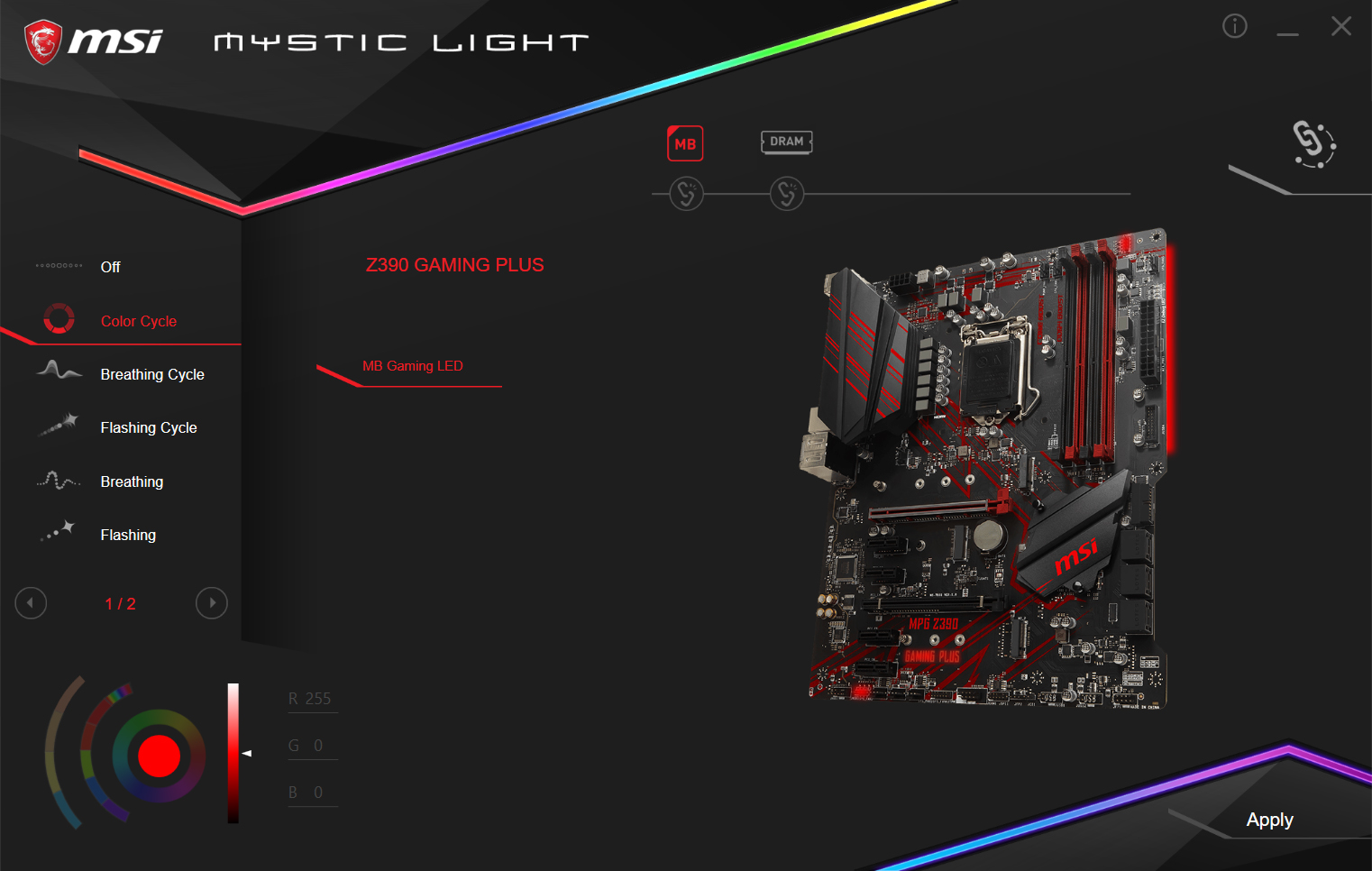

Цвет подсветки - постоянно горящий красный. Дополнительных эффектов нет. Возможно только полное отключение через программу MSI Mystic Light.

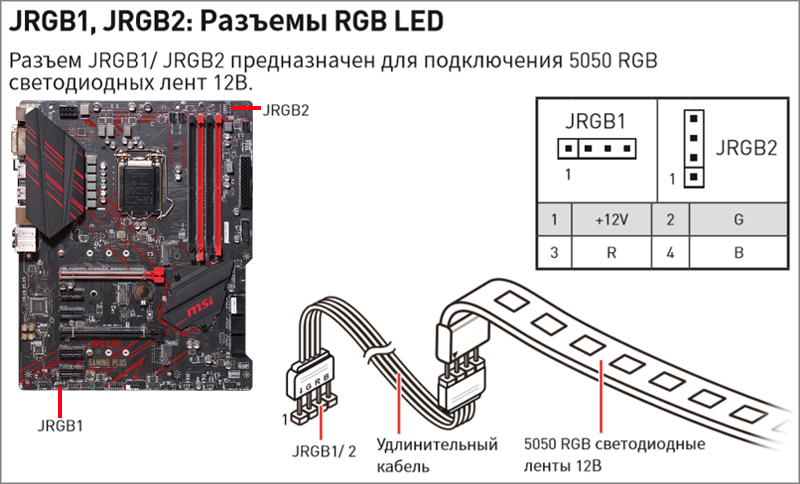

На плате реализованы два четырехконтактных (+12 В/G/R/B) разъема для управления внешними системами RGB-подсветки.Поддерживаются светодиодные ленты до 2-х метров длинойс питанием 12 В и потребляемым током до 3 А.

UEFI BIOS

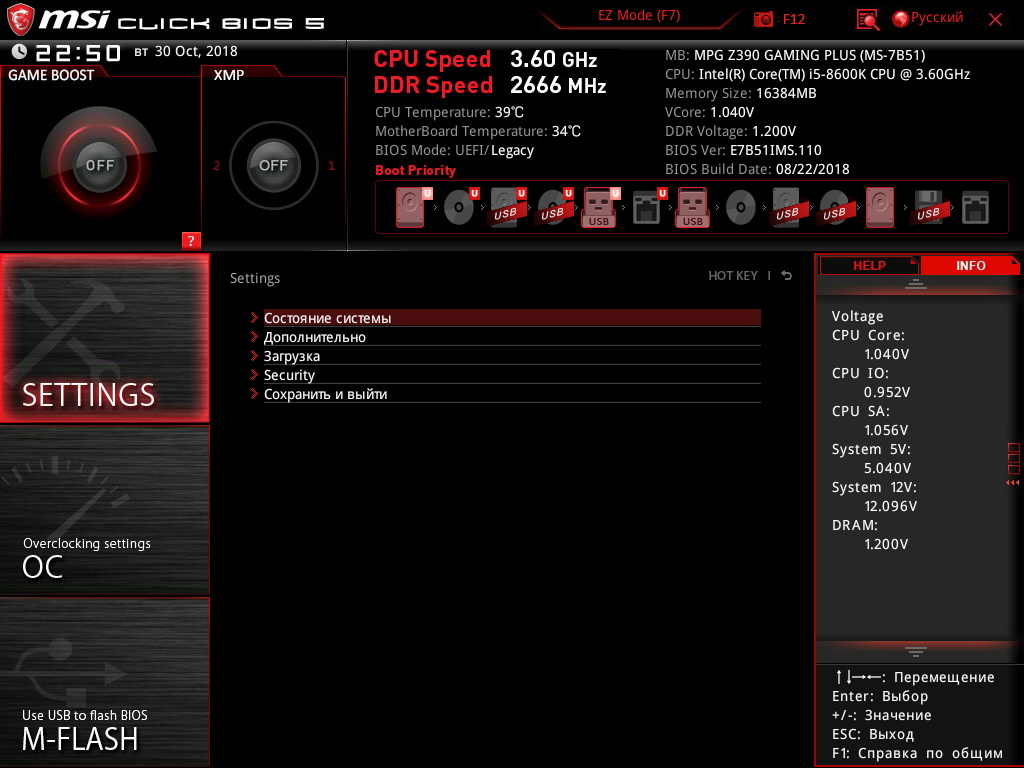

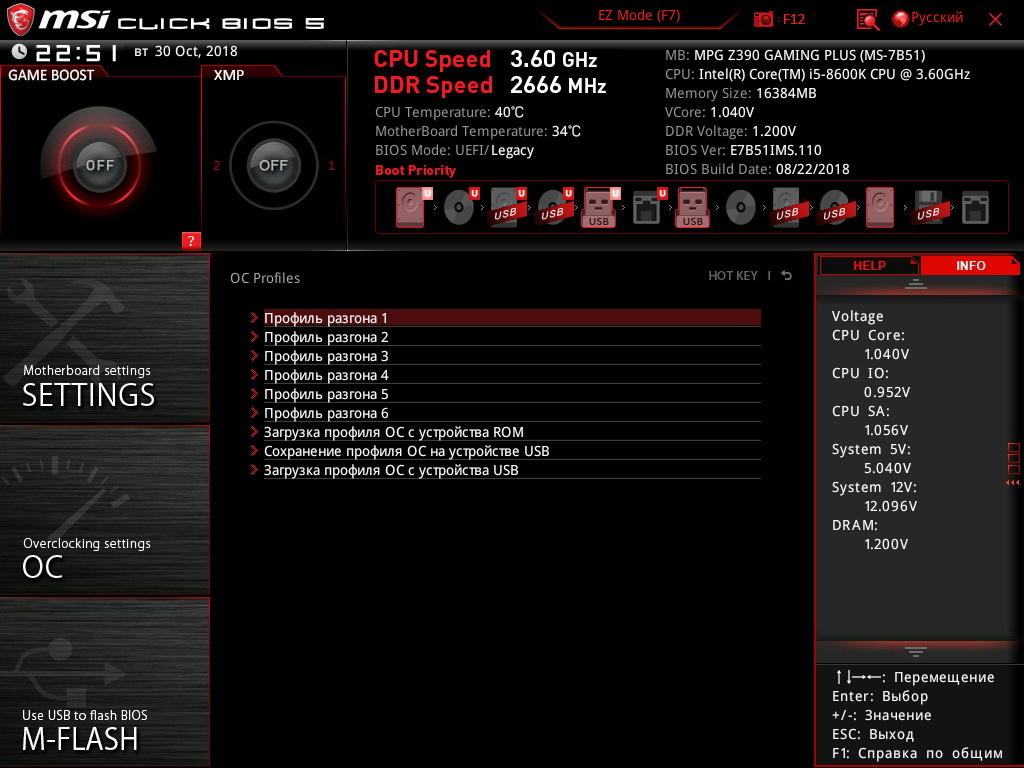

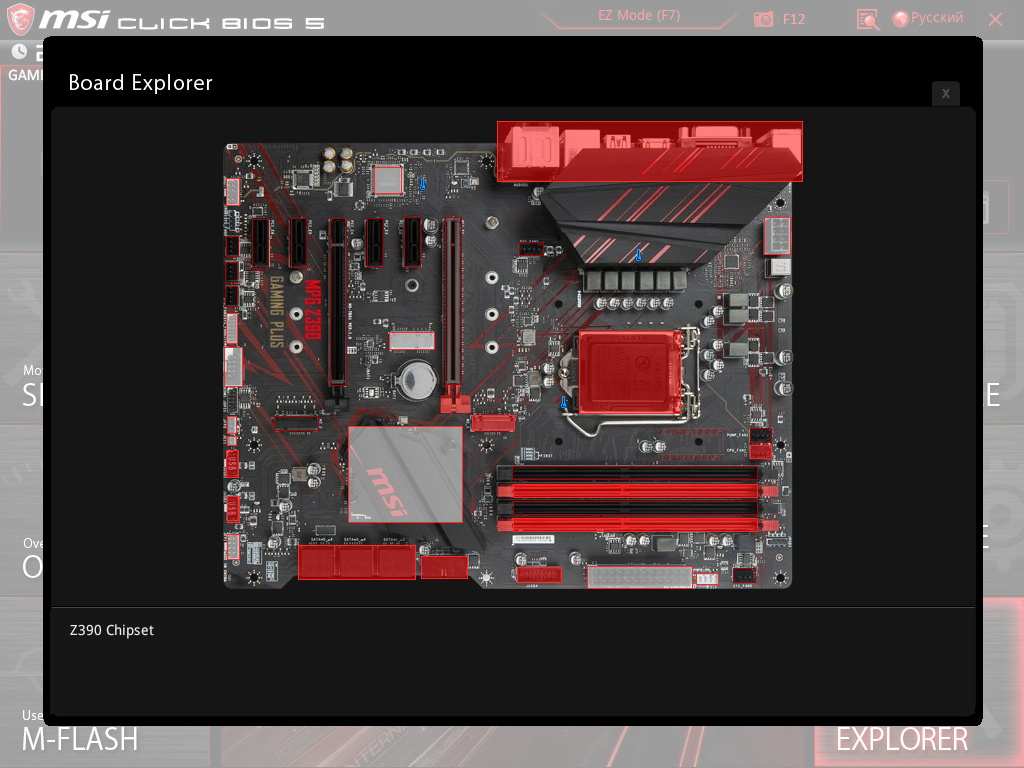

Интерфейс и структура меню UEFI BIOS материнских плат MSI будут знакомы многим, так как за последние пару лет не претерпели кардинальных изменений. В ClickBIOS 5 пользователю доступны два режима: упрощенный (EZ Mode) и продвинутый (Advanced). Русификация интерфейса сделана, но переведены не все надписи и параметры.

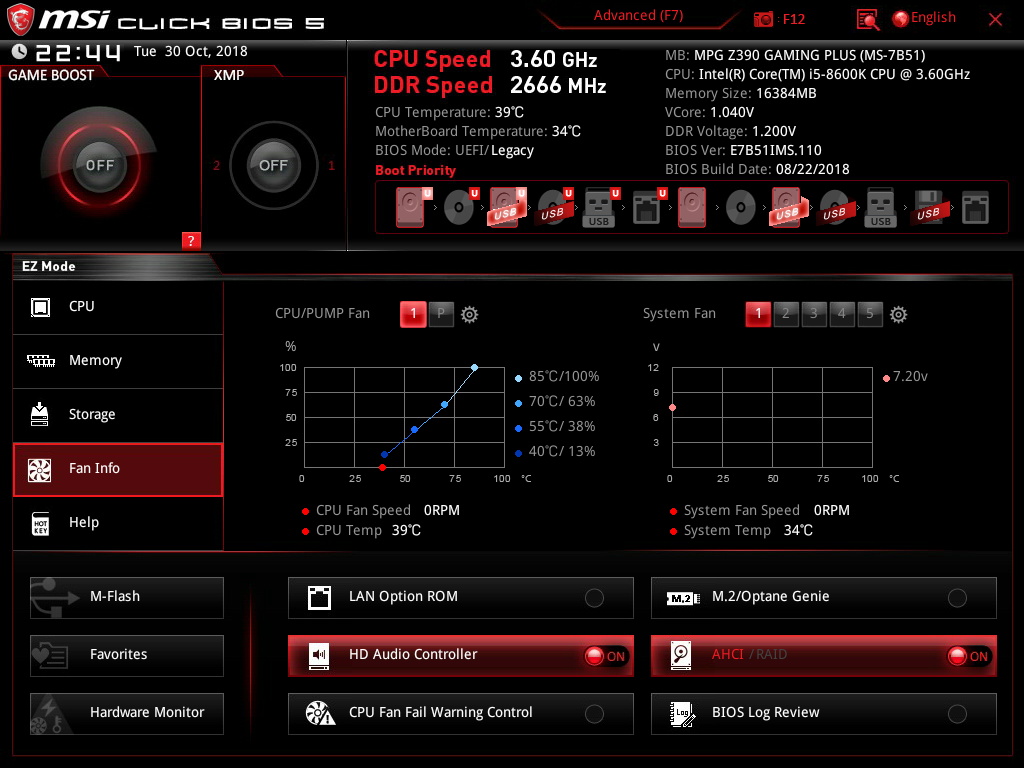

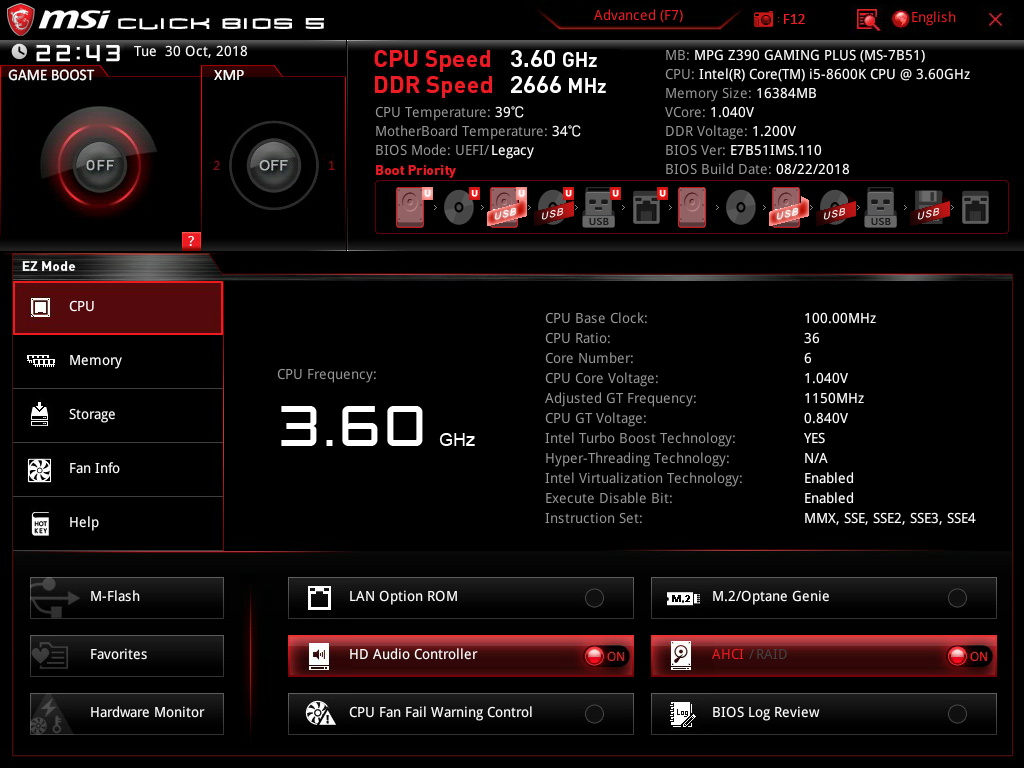

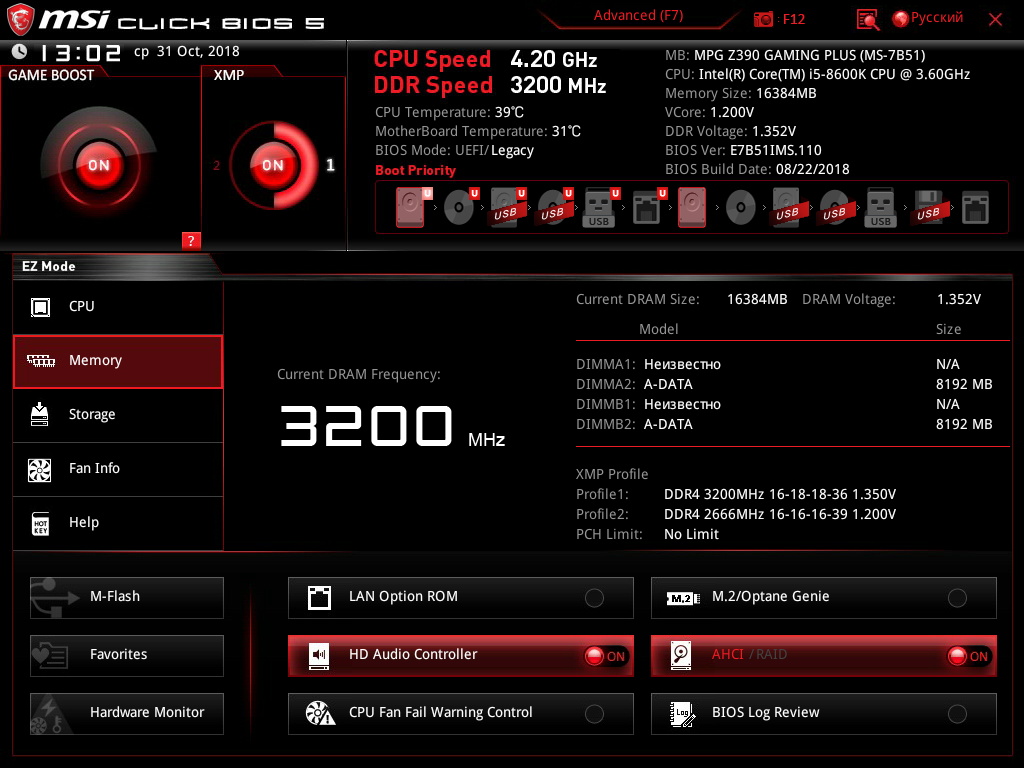

EZ Mode включен по умолчанию и подойдет для неопытных пользователей, которым кроме базовой информации о компонентах, настройки скорости вентиляторов, режима работы памяти и параметров загрузки с носителей информации в большинстве своём ничего не требуется.

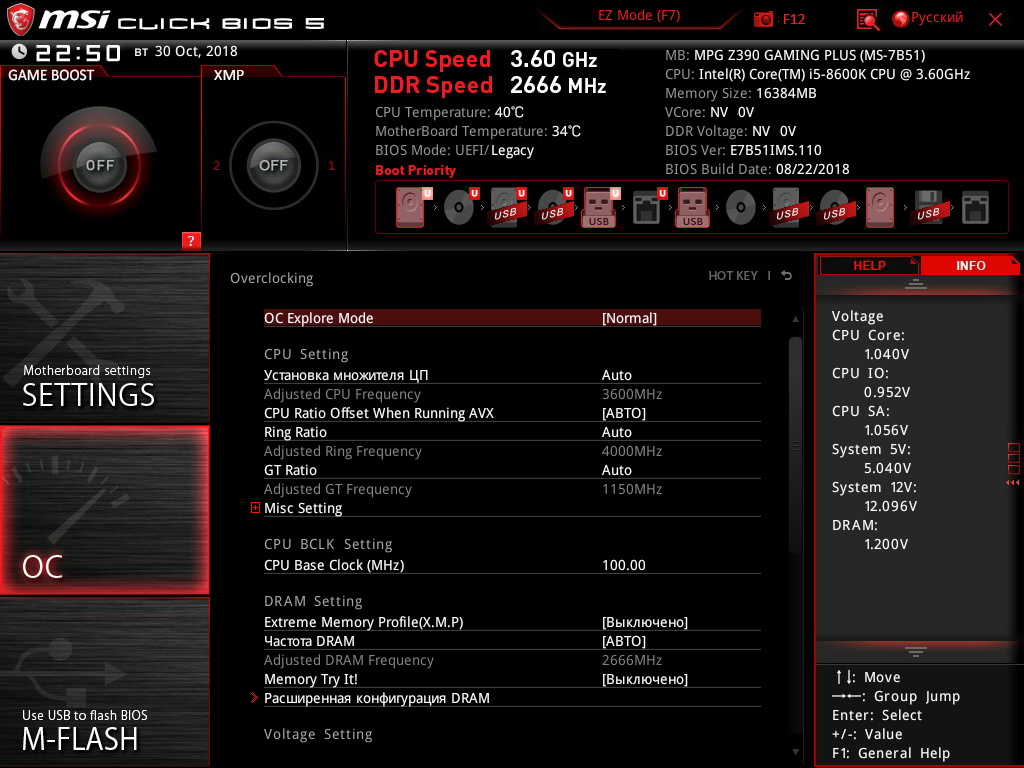

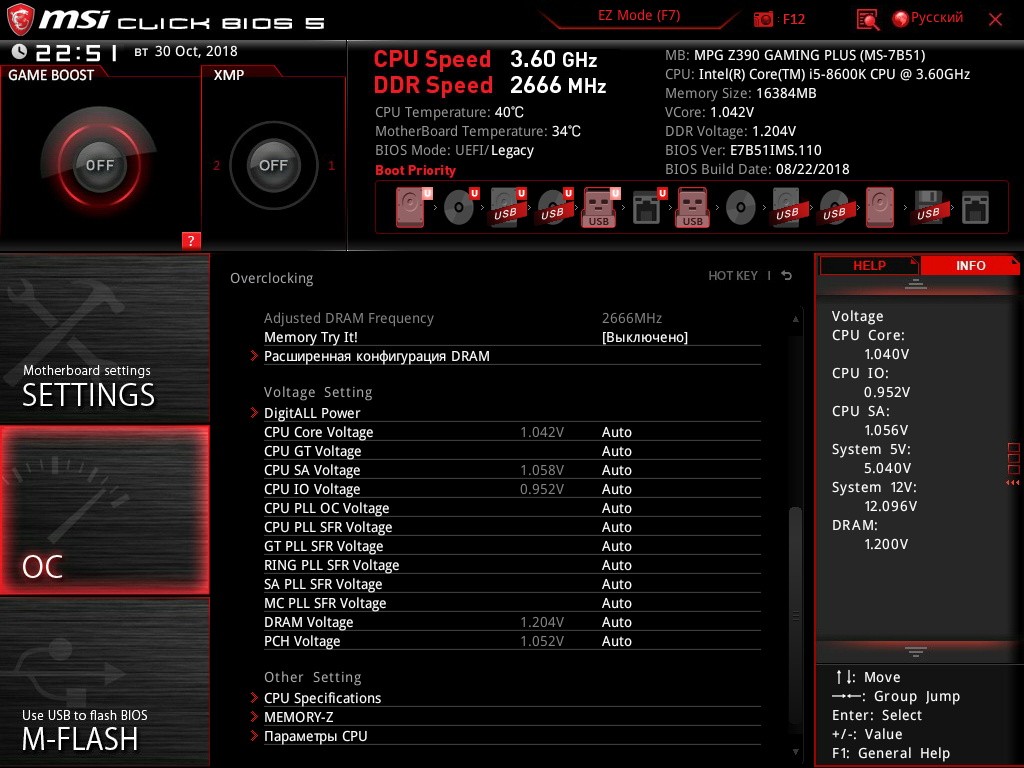

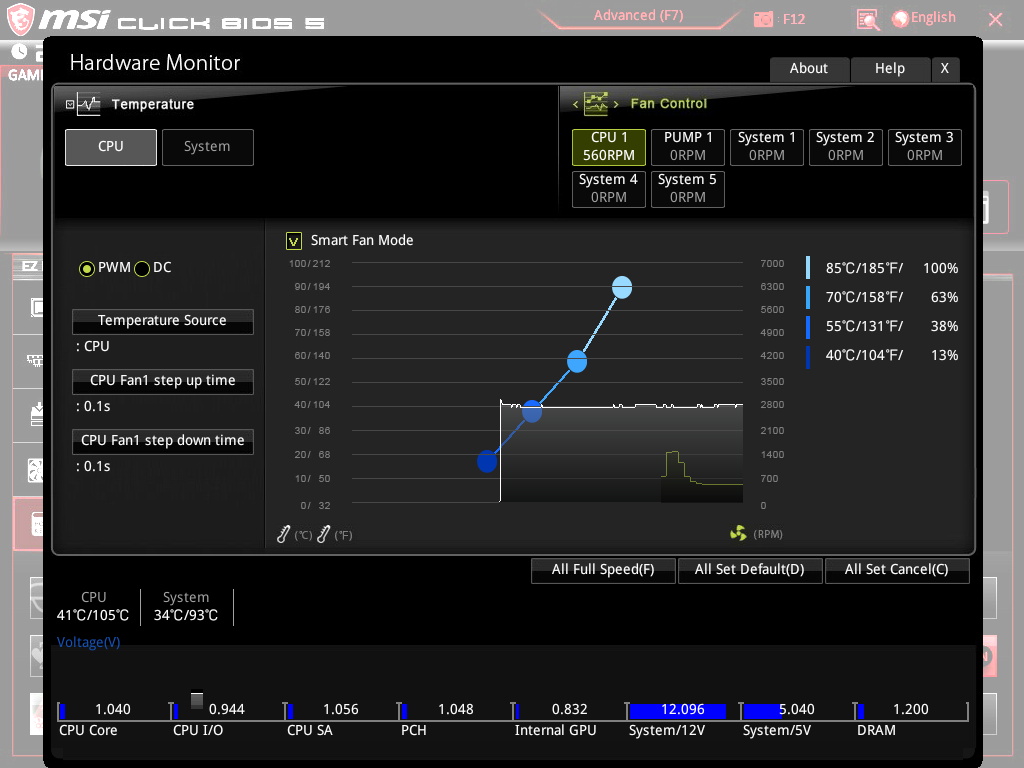

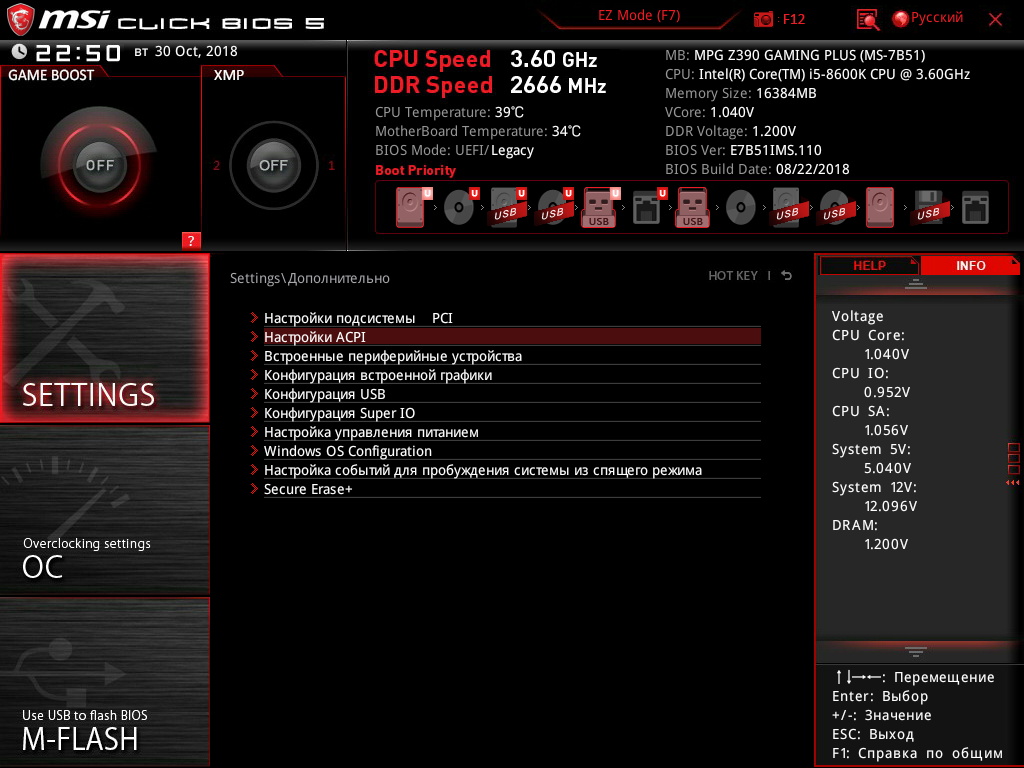

Режим Advanced откроет доступ к тонким параметрам системы, в том числе разгона компонентов.

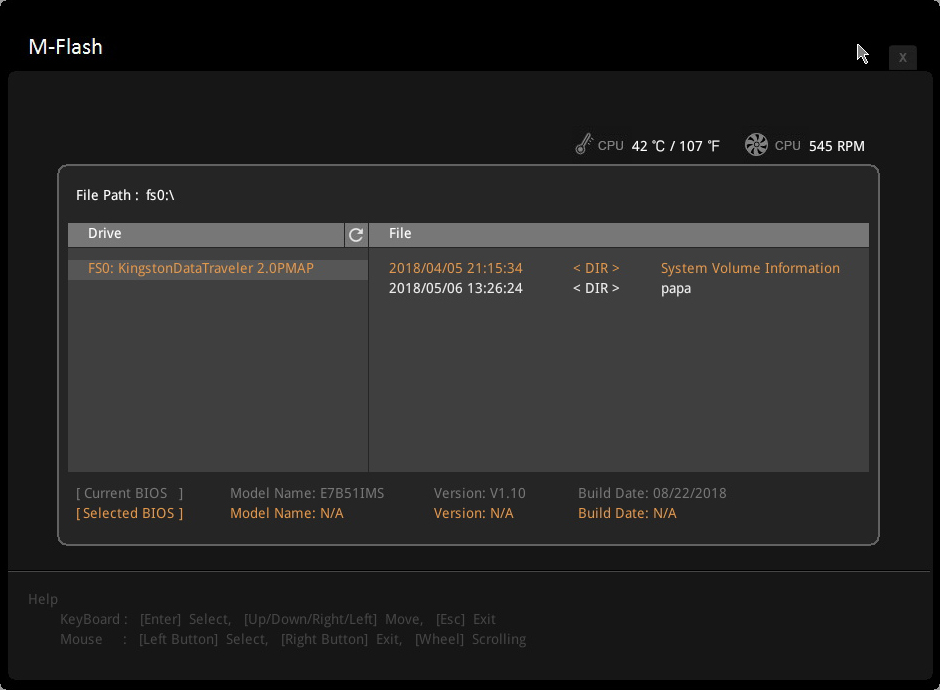

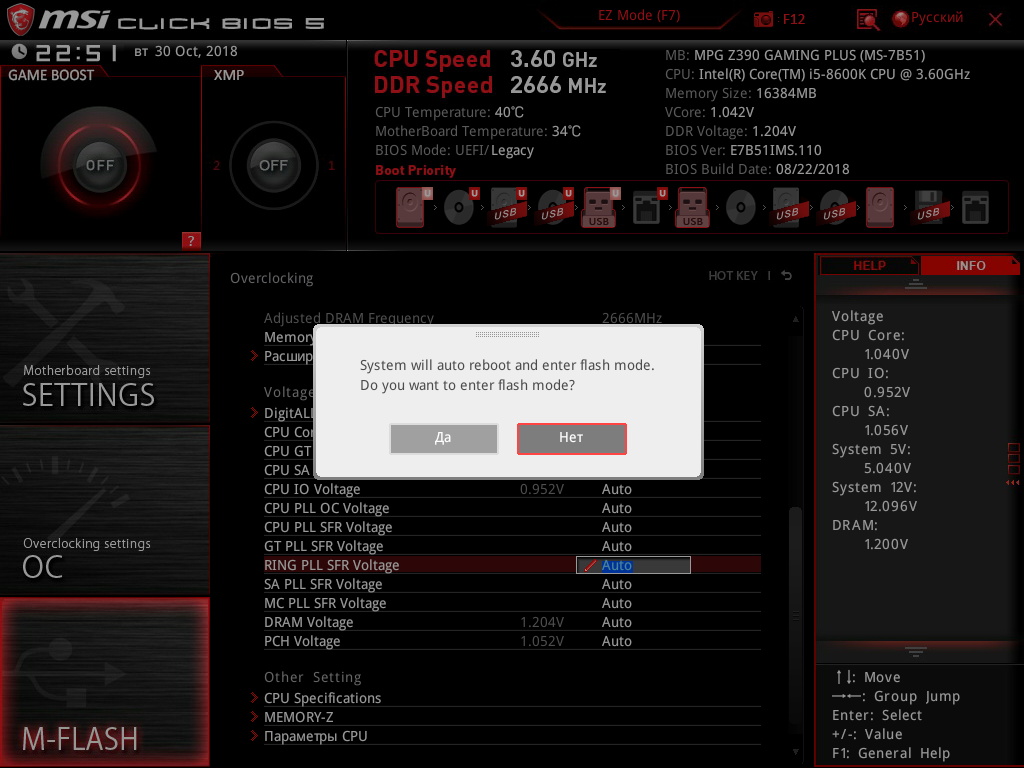

Обновление BIOS осуществляется через меню M-FLASH, которое перезагружает материнскую плату в специальный режим. Обновление возможно только с файлов, размещенных на USB-флеш накопителе с файловой системой FAT или FAT32. На тестируемой плате была установлена версия микропрограммного обеспечения E7B51IMS 1.10 от 22 августа 2018 года.


Сброс настроек BIOS (загрузка типовых значений) осуществляется по клавише F6.

Софт

MSI Dragon Center

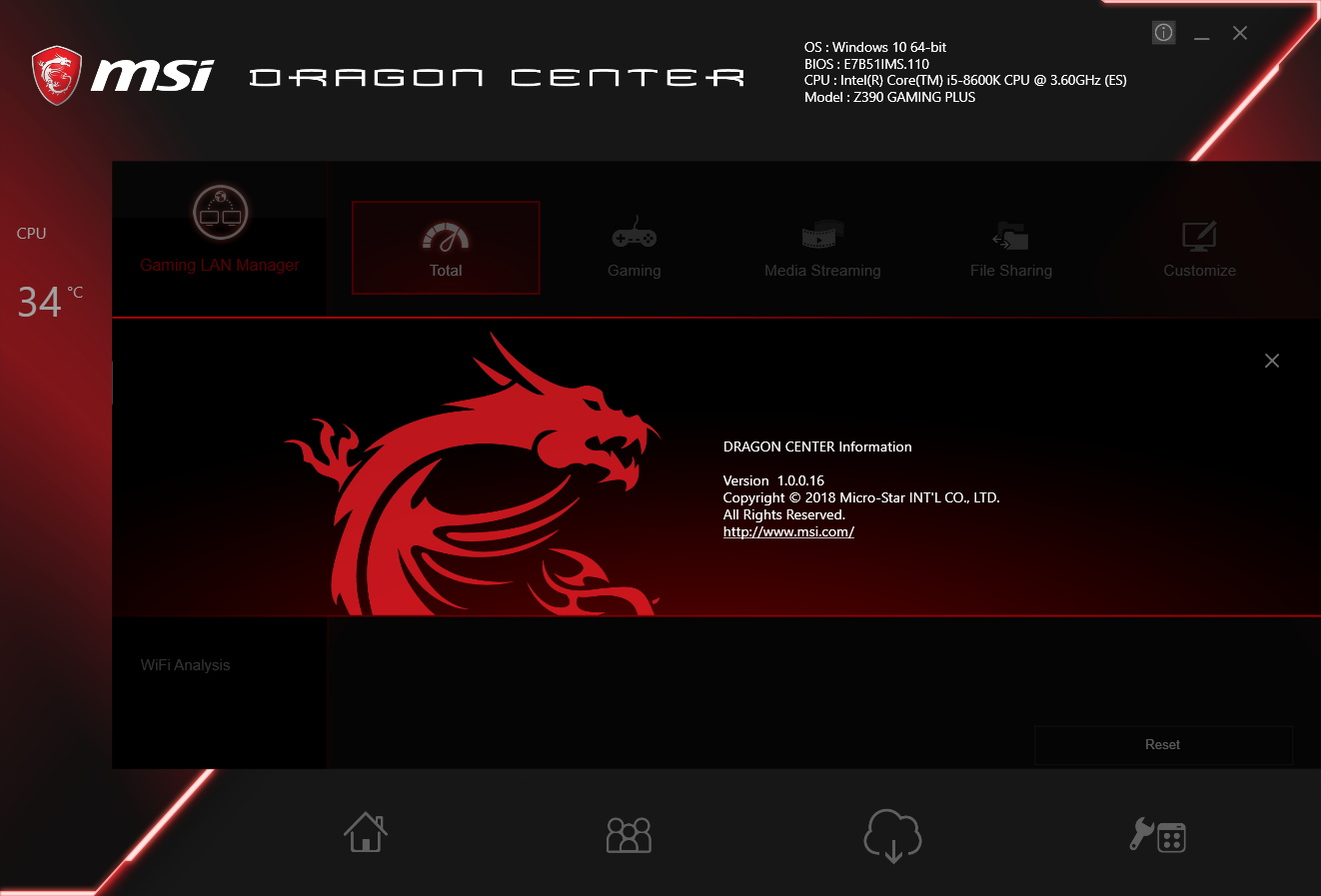

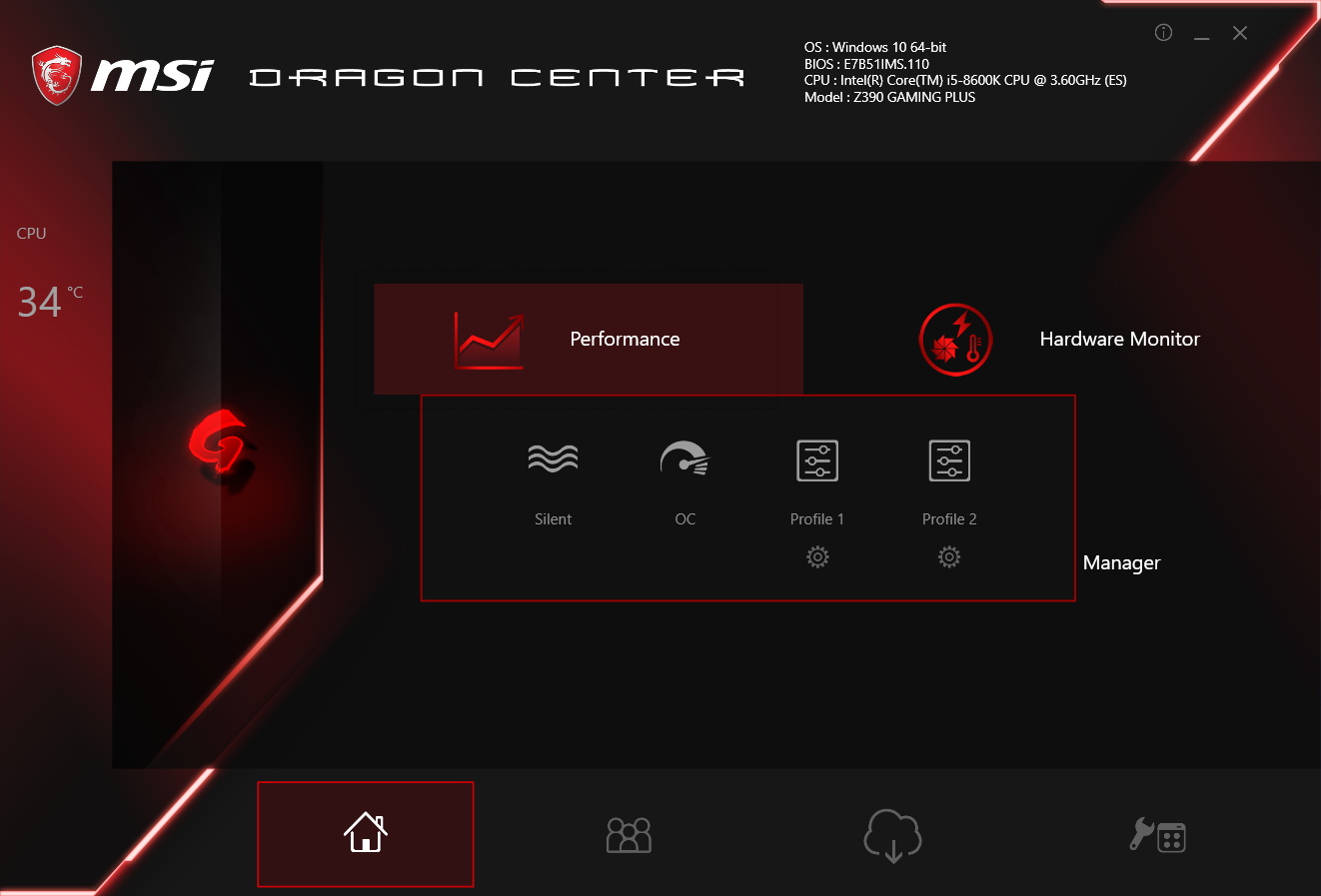

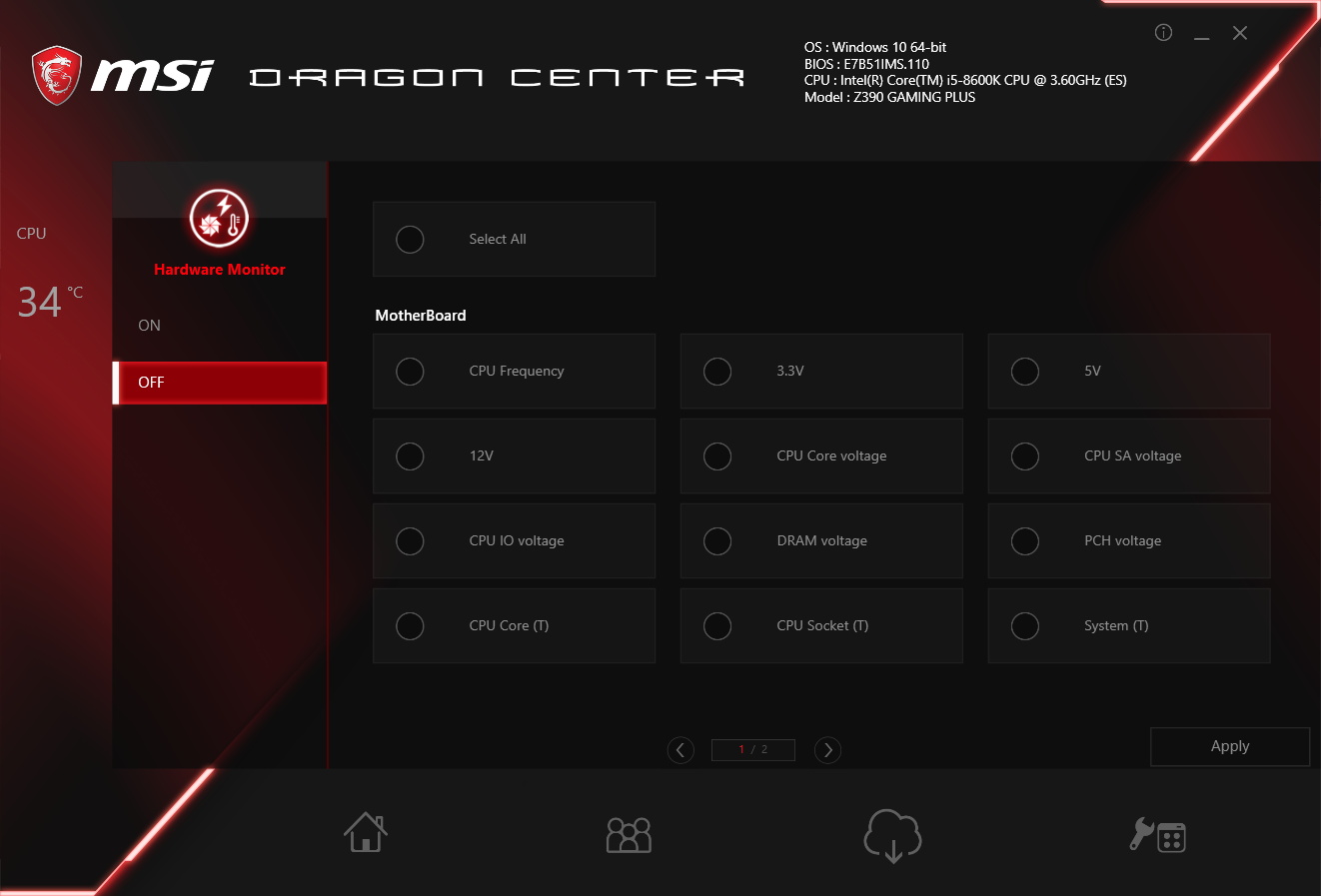

Для управления материнской платой из-под операционной системы Microsoft Windows используется утилита Dragon Center, доступная для загрузки на страничке MSI. На момент публикации актуальная версия имела индекс 1.0.0.16.

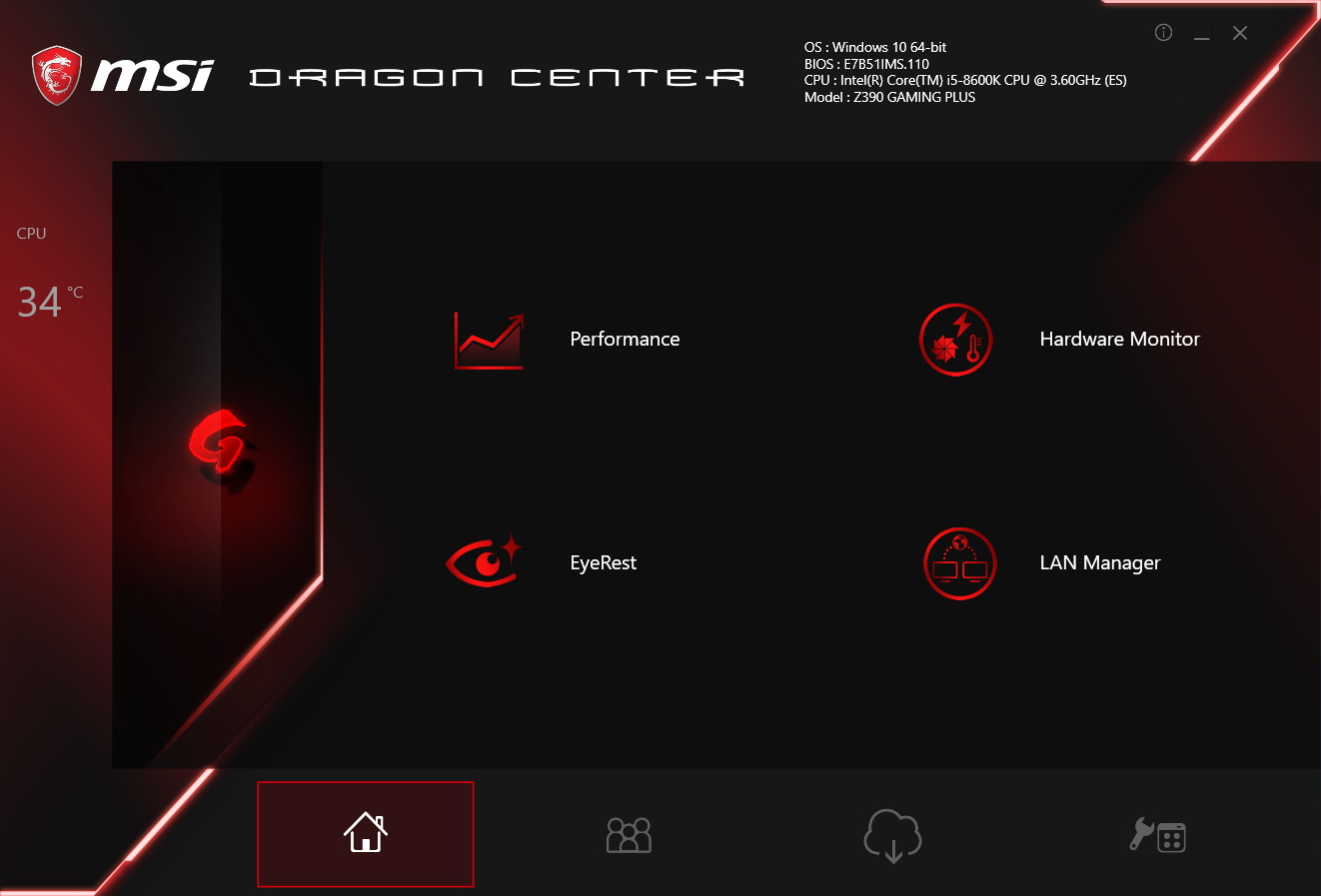

Интерфейс домашней страницы программы разделен на четыре раздела параметров:

• Performance - управление производительностью и переключение между профилями разгона;

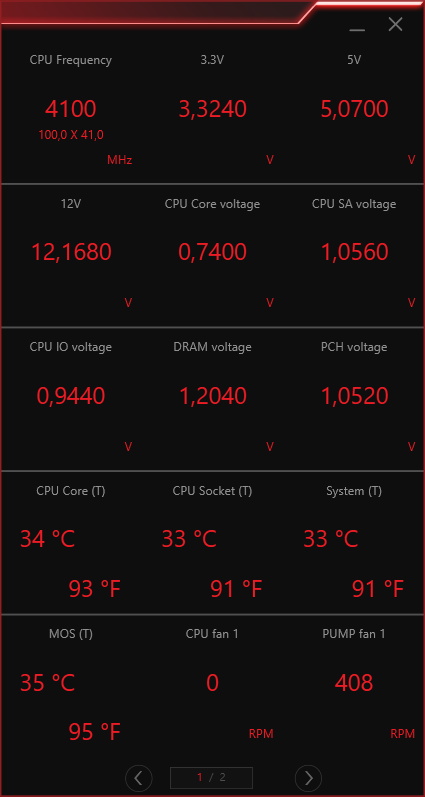

• Hardware Monitor - мониторинг состояния компонентов;

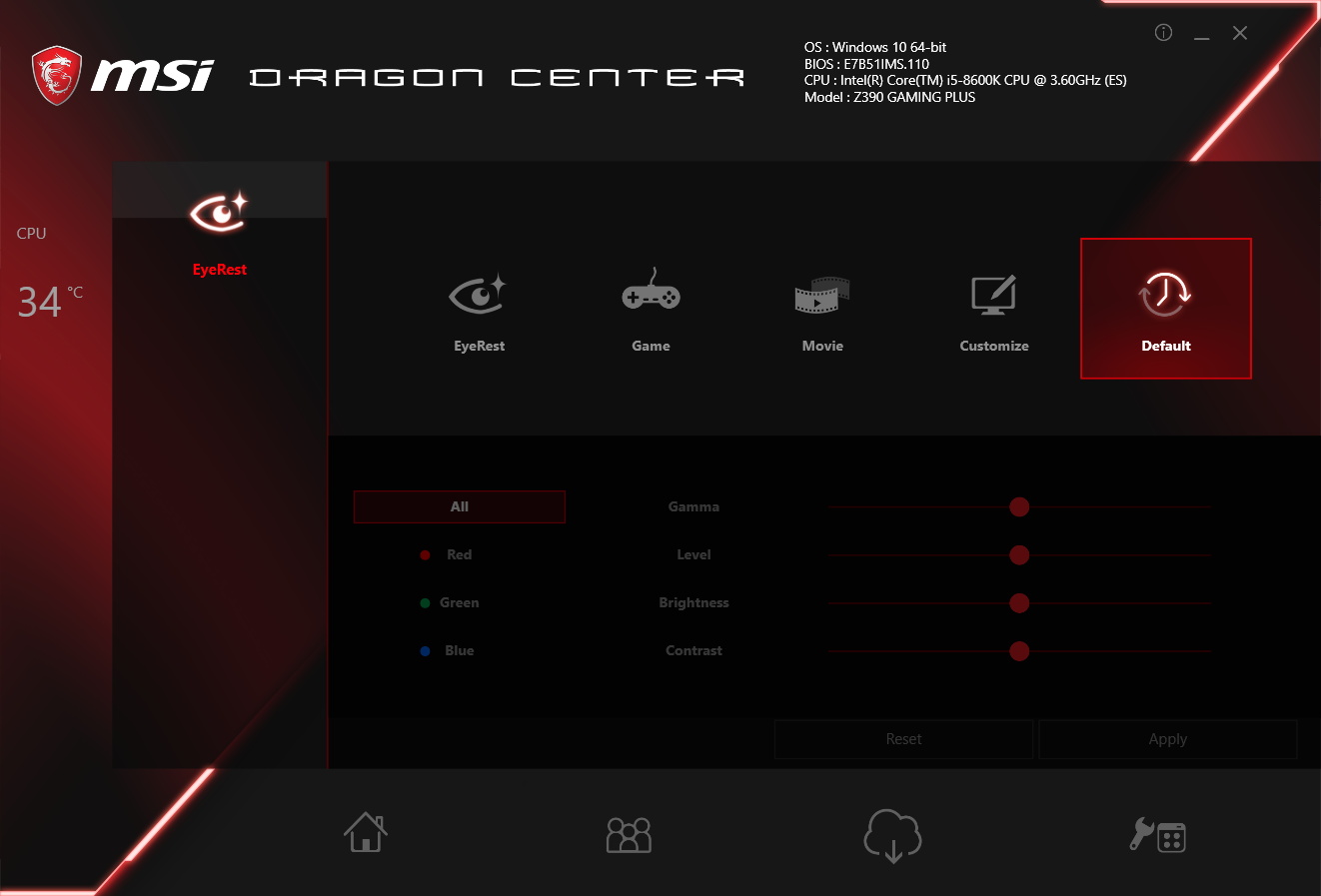

• EyeRest - настройка цветопередачи видеоадаптера;

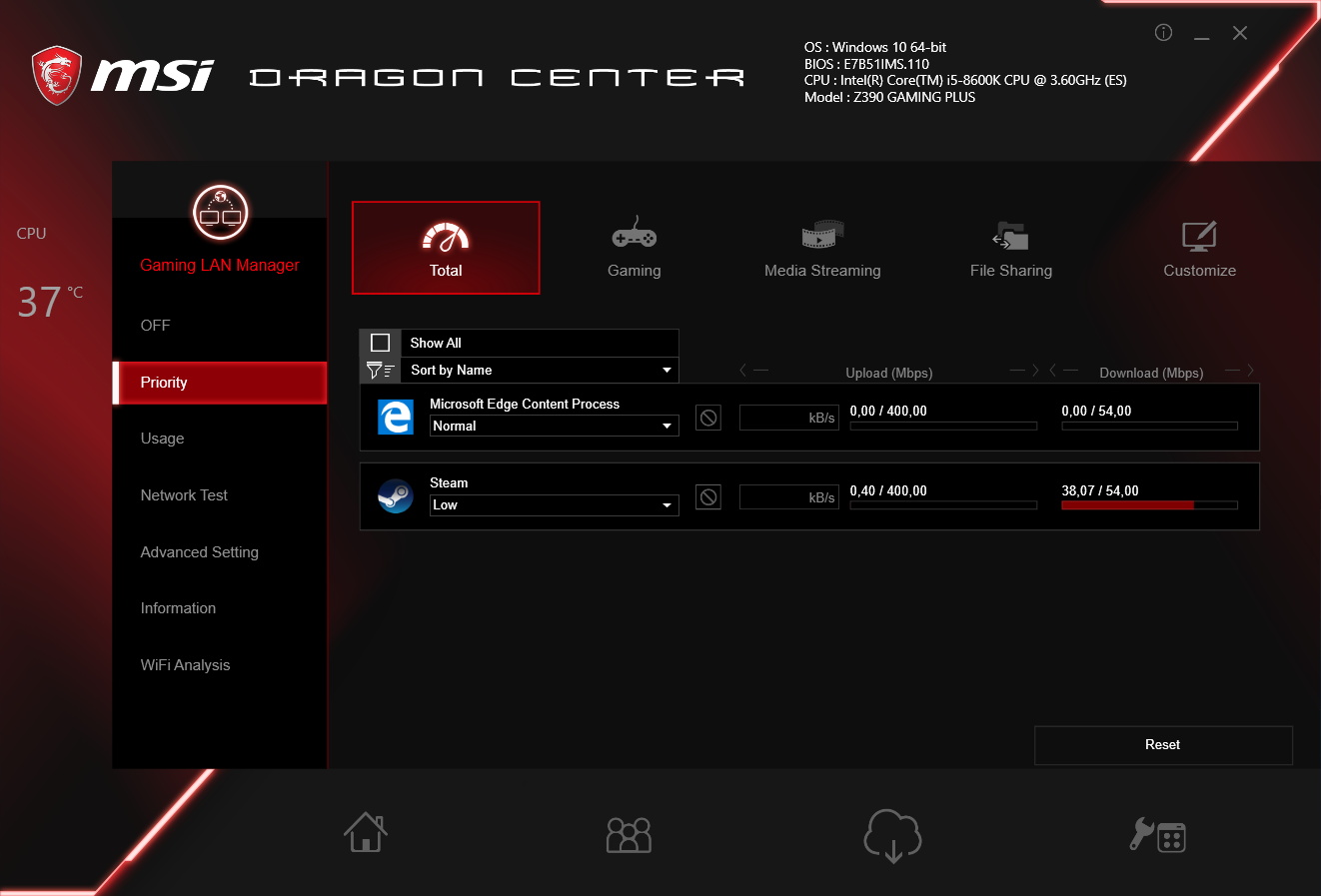

• LAN Manager - управление пропускной способностью гигабитного проводного сетевого интерфейса.

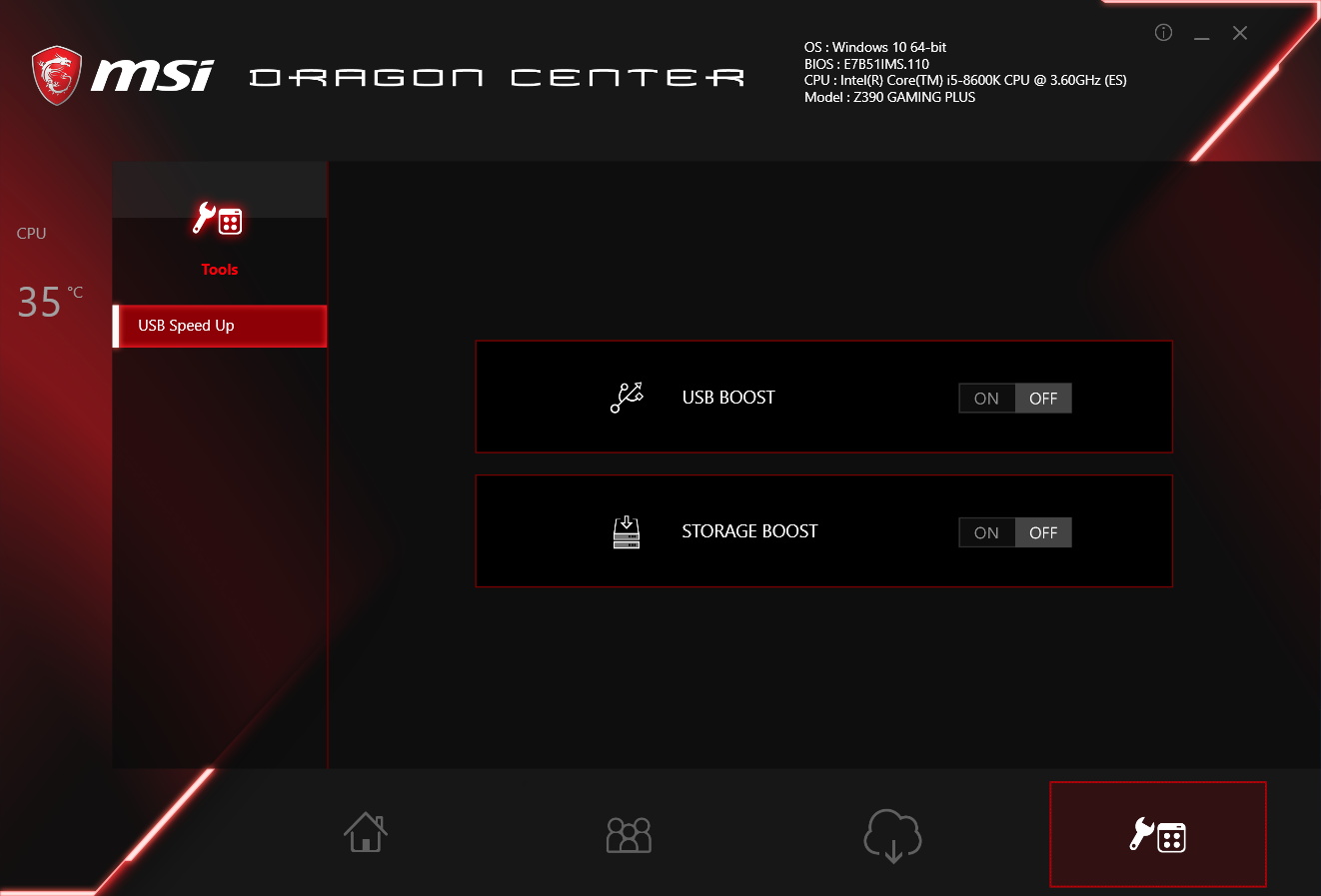

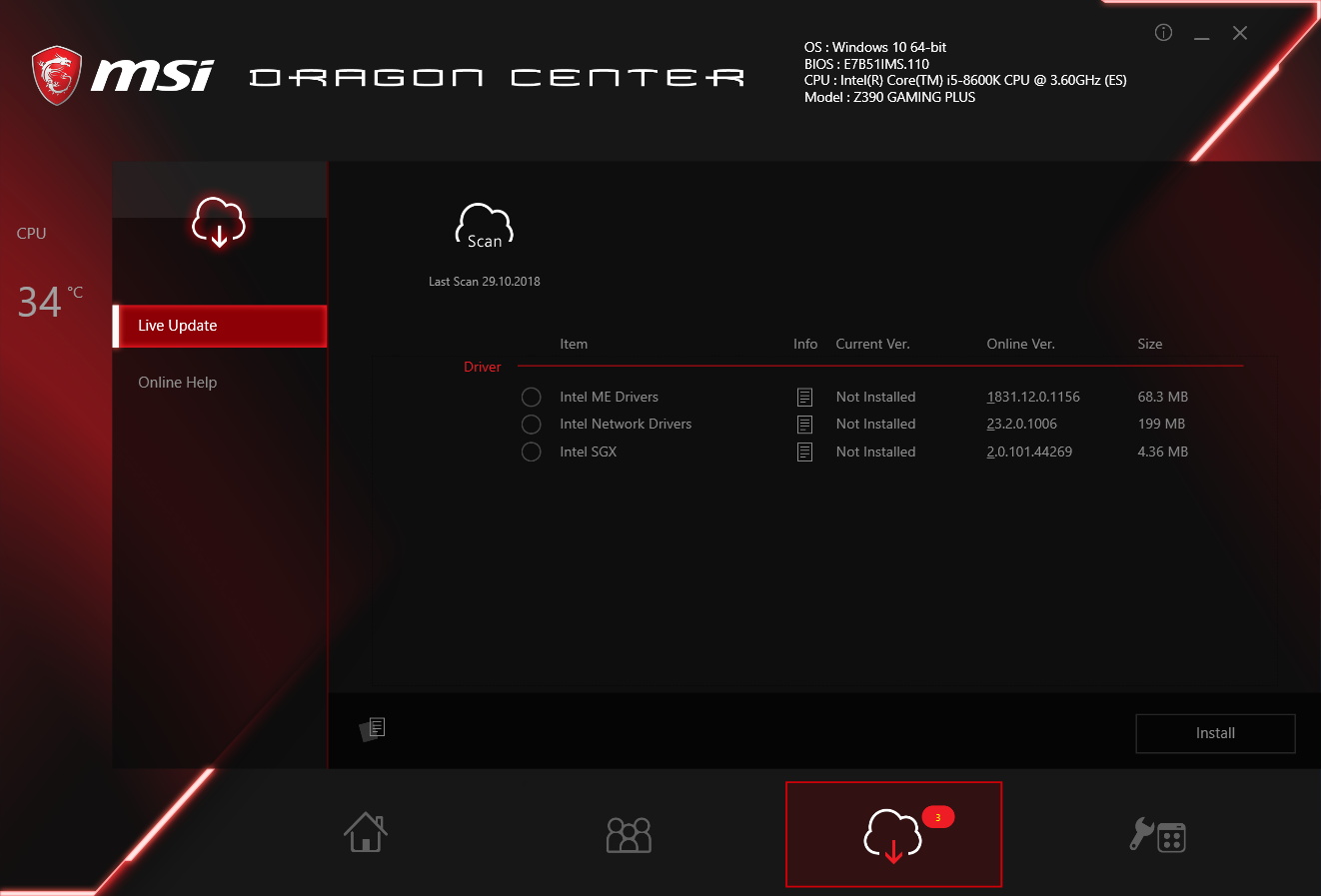

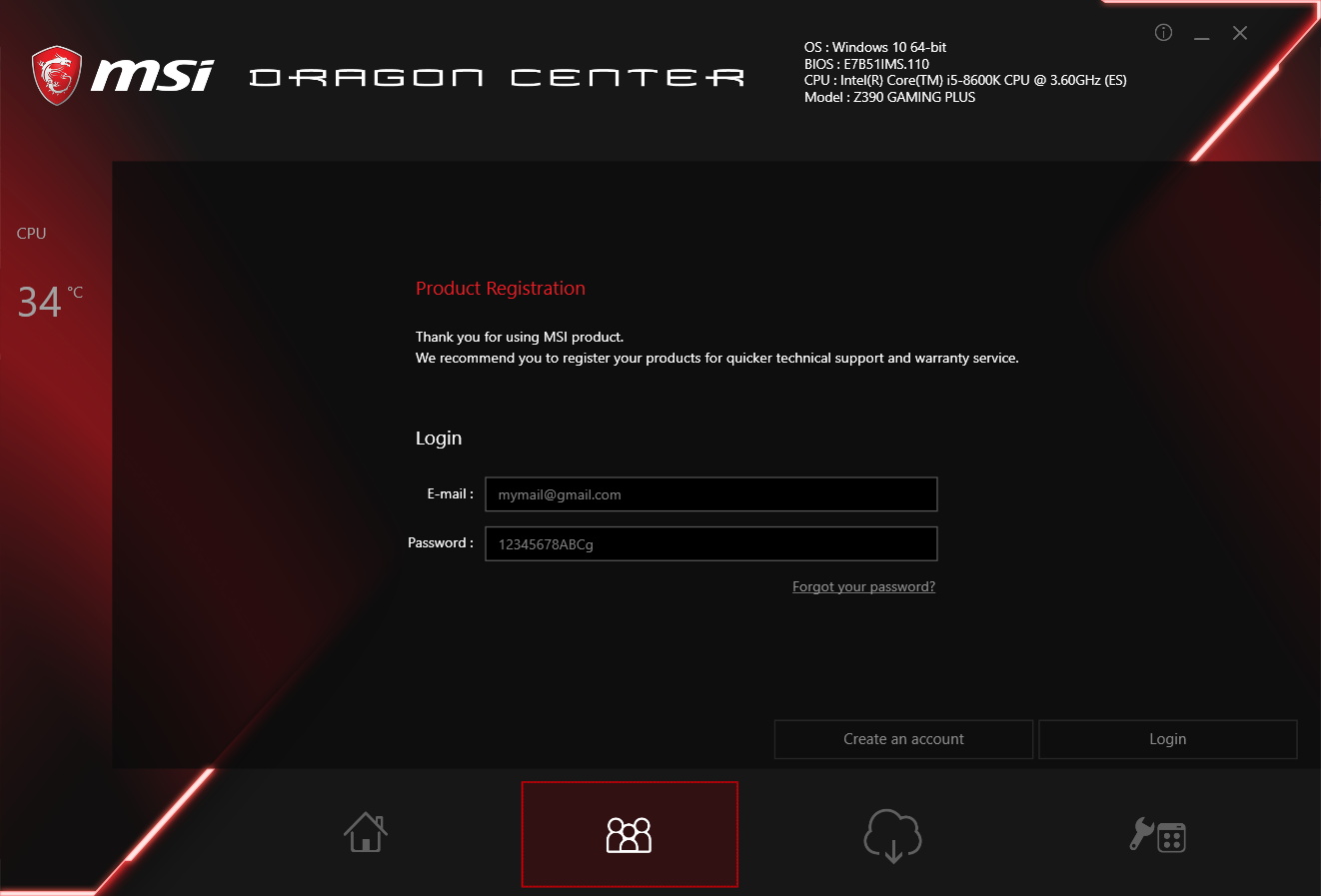

На дополнительных вкладках также реализован функционал по автоматическому обновлению драйверов и управлению функциями увеличения производительности USB устройств.

Realtek Audio Control

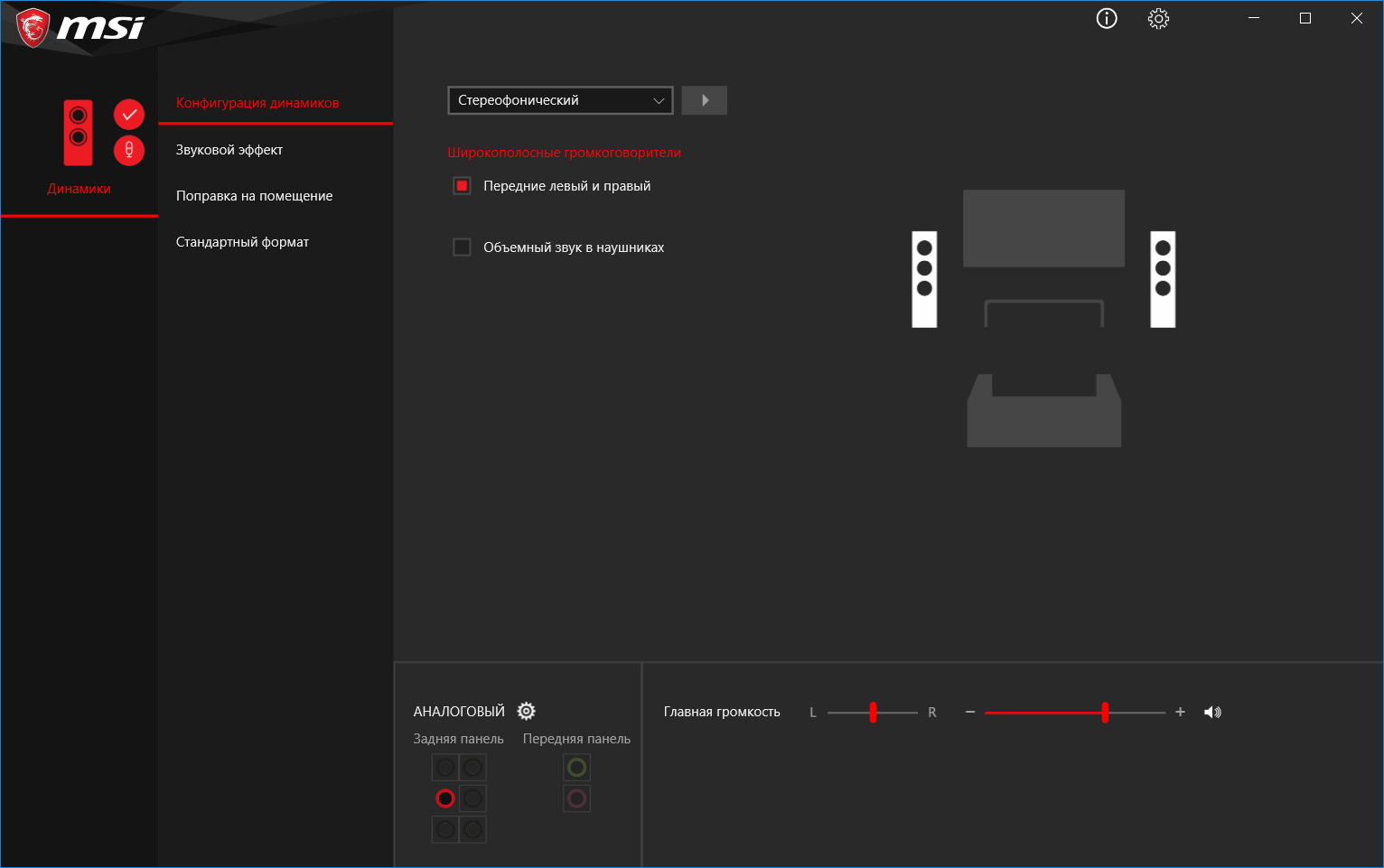

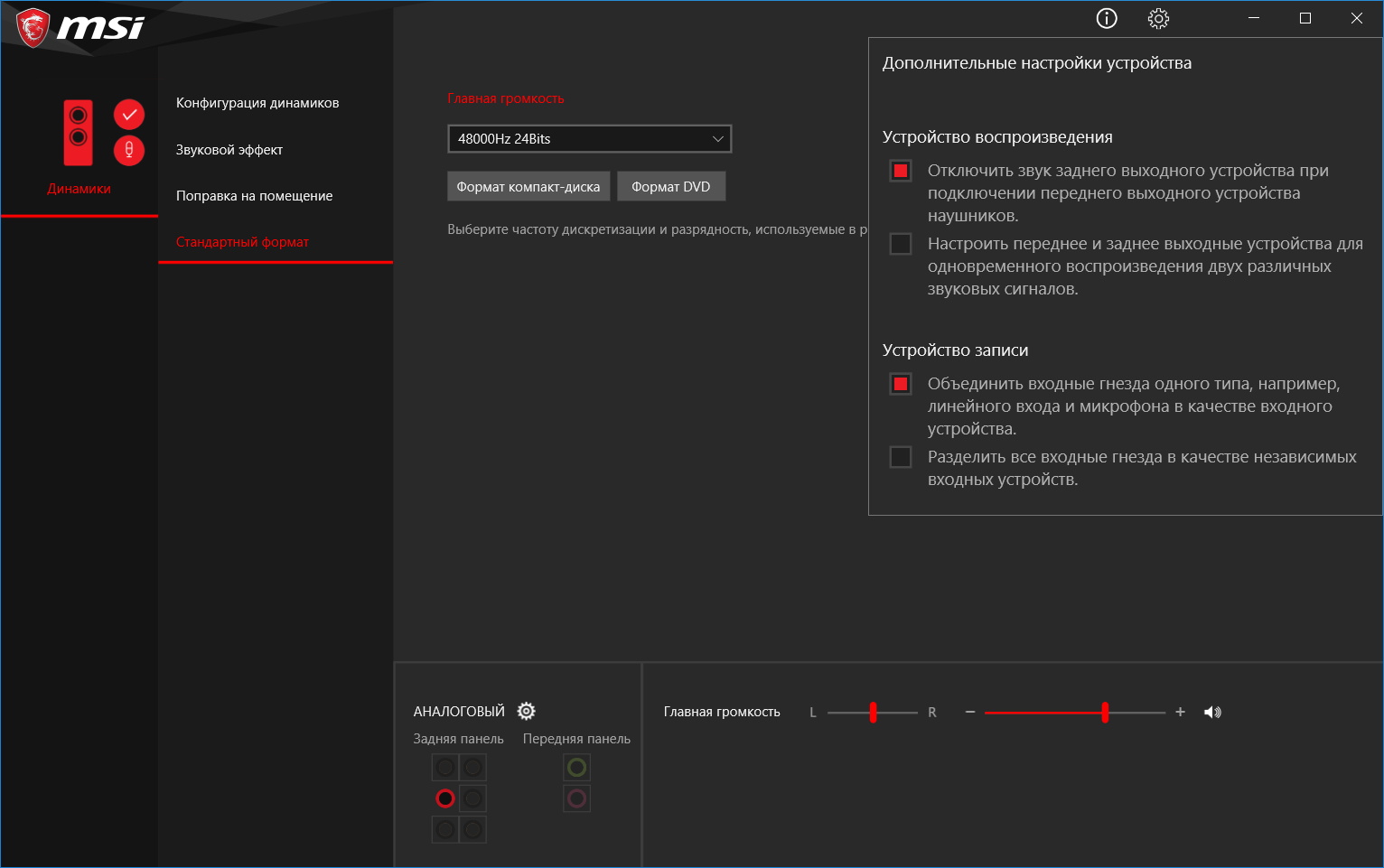

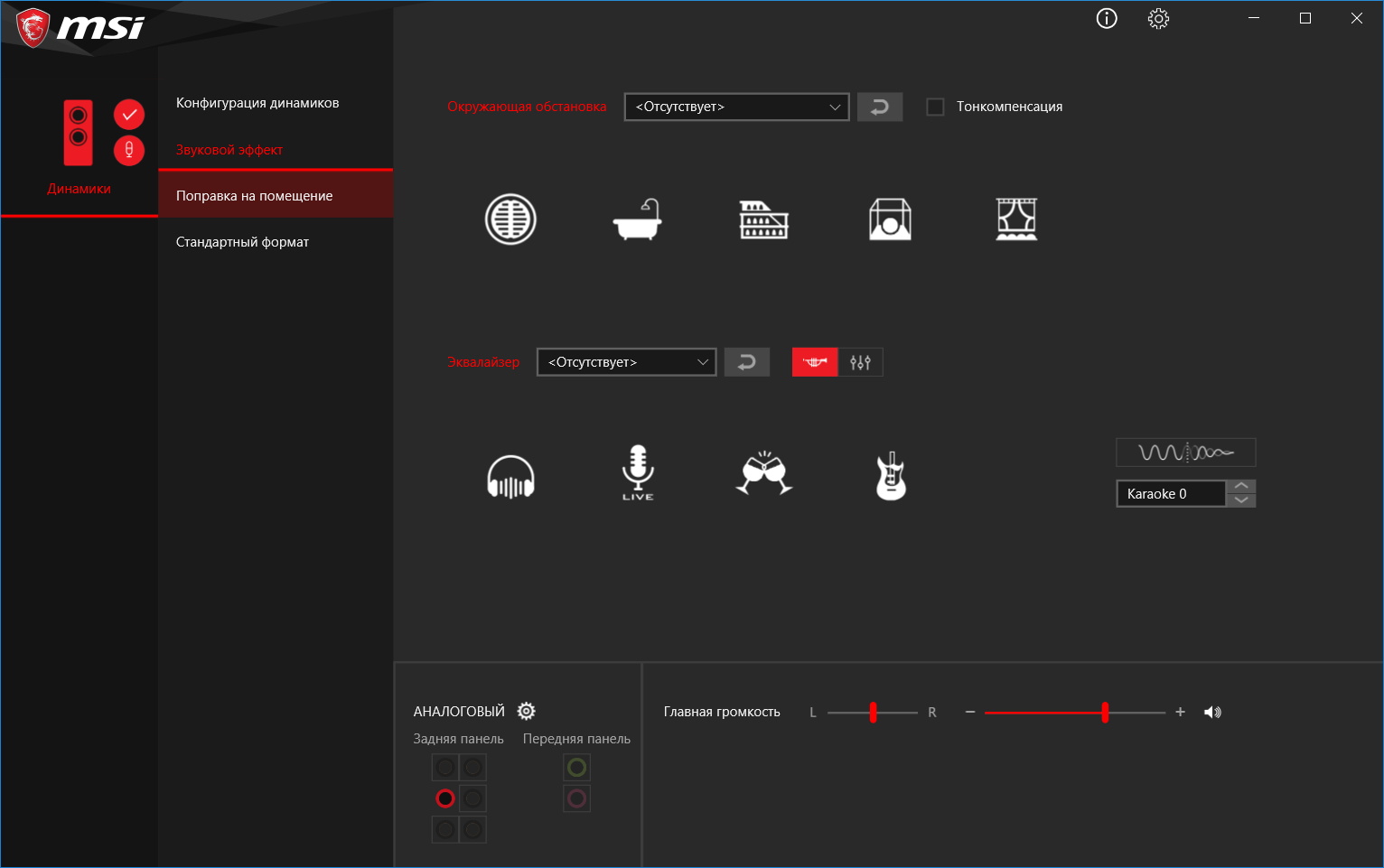

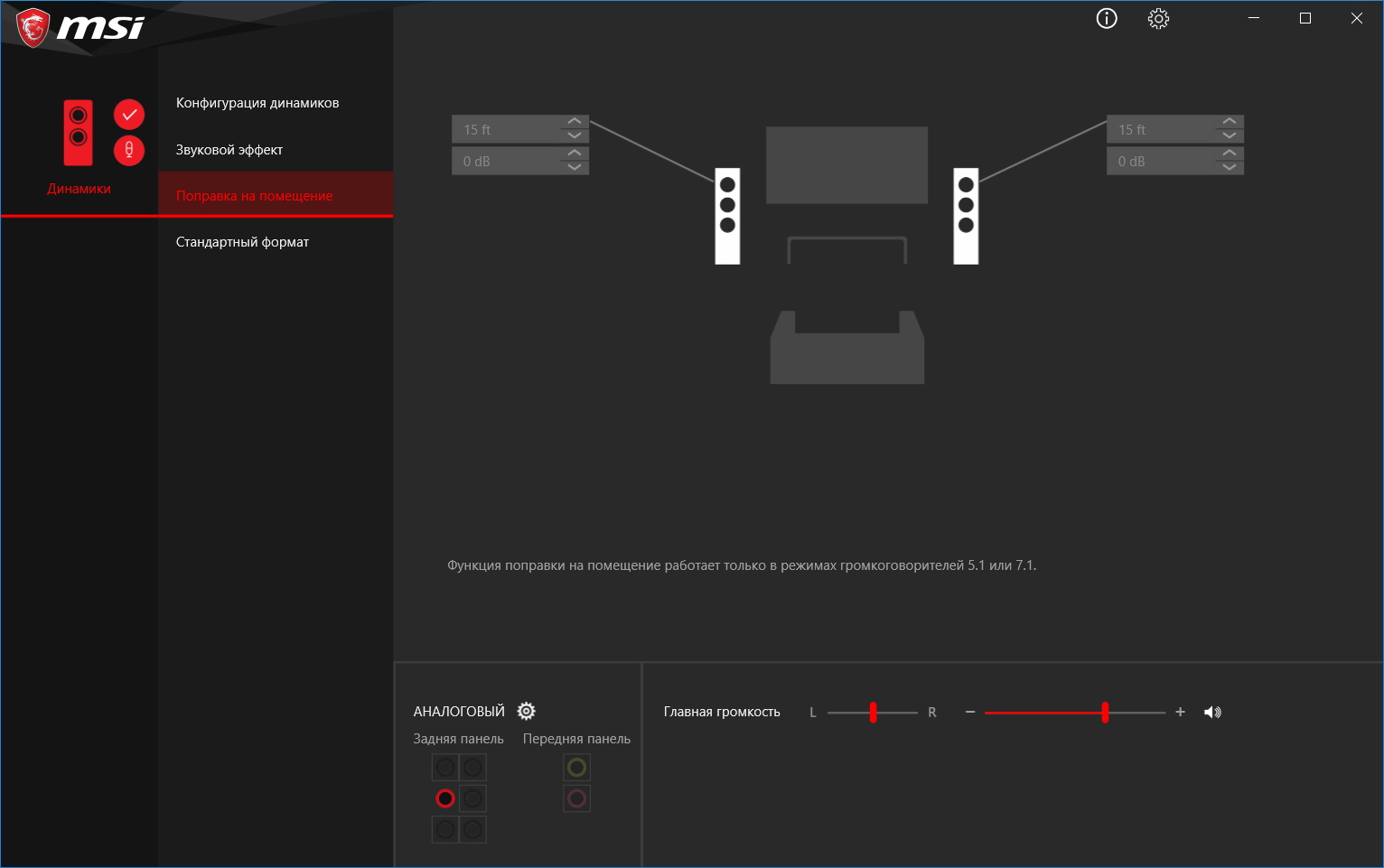

Настройки звуковой подсистемы сосредоточены в бесплатном приложении Realtek Audio Control, которая устанавливается из магазина приложений Microsoft Store.



По мере подключения аудиоустройств к разъемам, в основном окне программы появляются настройки для них. Реализованный набор регулировок и поправок на помещение достаточен для подключения наушников и колонок начального уровня.

Тестирование

Конфигурация стенда

Оценка работы материнской платы осуществлялась на открытом стенде, конфигурация которого приведена в таблице ниже.

Тип комплектующих	Модель
Материнская плата	MSI MPG Z390 Gaming Plus (BIOS: E7B51IMS 1.10 от 22.08.2018)
Процессор	Intel Core i5-8600K (инженерный, QNMM)
Система охлаждения	Arctic Cooling Freezer 33 ONE
Оперативная память	2 х ADATA Spectrix D41 3200 МГц 8 ГБ (AX4U320038G16-ST41)
Твердотельный накопитель	AMD R5MP480GB M.2 NVMe SSD
Блок питания	Thermaltake Toughpower iRGB PLUS 850W Platinum

По своим аппаратным возможностям чипсет Z390 отличается от предшественникав лице Z370незначительно: появилась поддержка портов USB 3.1 Gen2 и беспроводных адаптеров CNVI (Intel Wireless-AC). Поэтому результаты работы будут близки к таковым у плат предыдущего поколения.

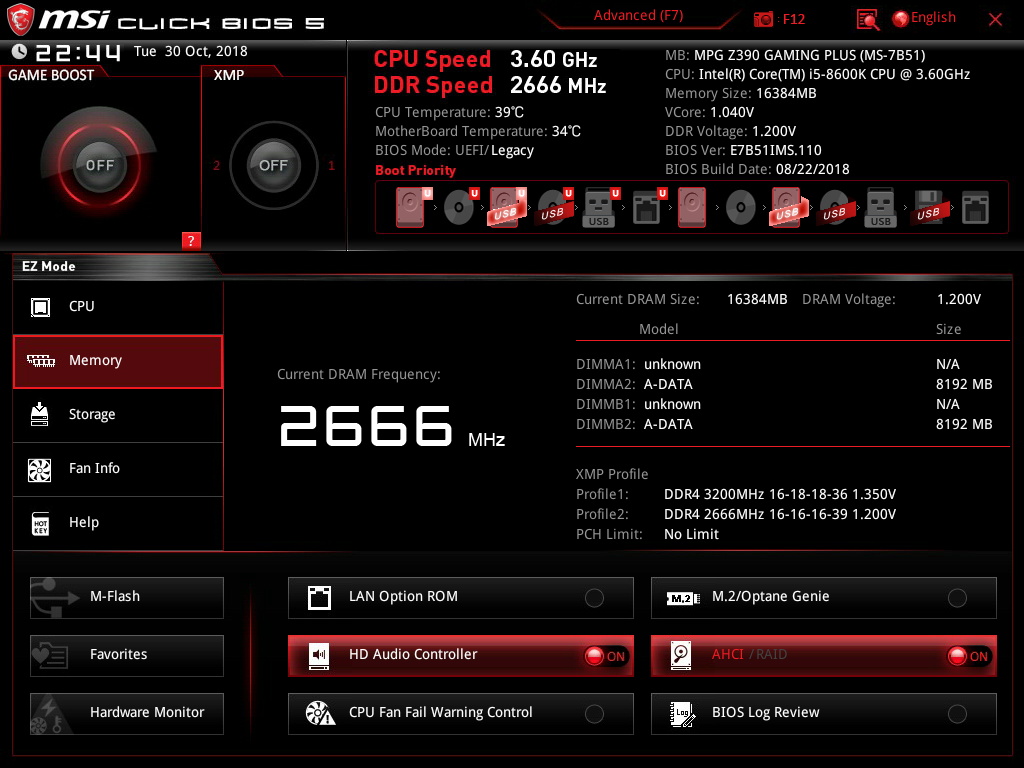

Автоматическое определение параметров установленного тестового процессора (инженерный экземпляр i5-8600K) и оперативной памяти (стандартный профиль DDR4-2666, XMP - DDR4-3200) успешно прошло в автоматическом режиме (ссылка на валидацию CPU-Z).

Разгон

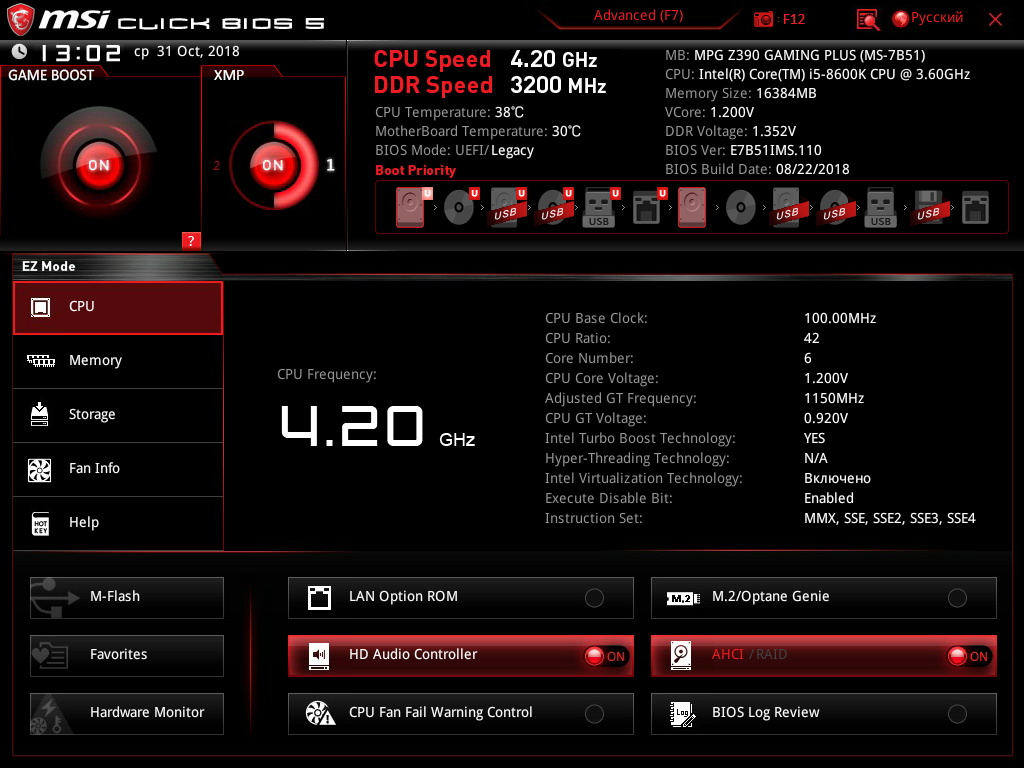

После серии тестов на базовых частотахбыл проверен режим автоматического разгона Game Boost с одновременным включением XMP профиля DDR4-3200 модулей ОЗУ. После перезагрузки UEFI BIOS процессор заработал на постоянной чаcтоте 4,2 ГГц, а память - на заявленных 3200 МГц (ссылка на валидацию CPU-Z).

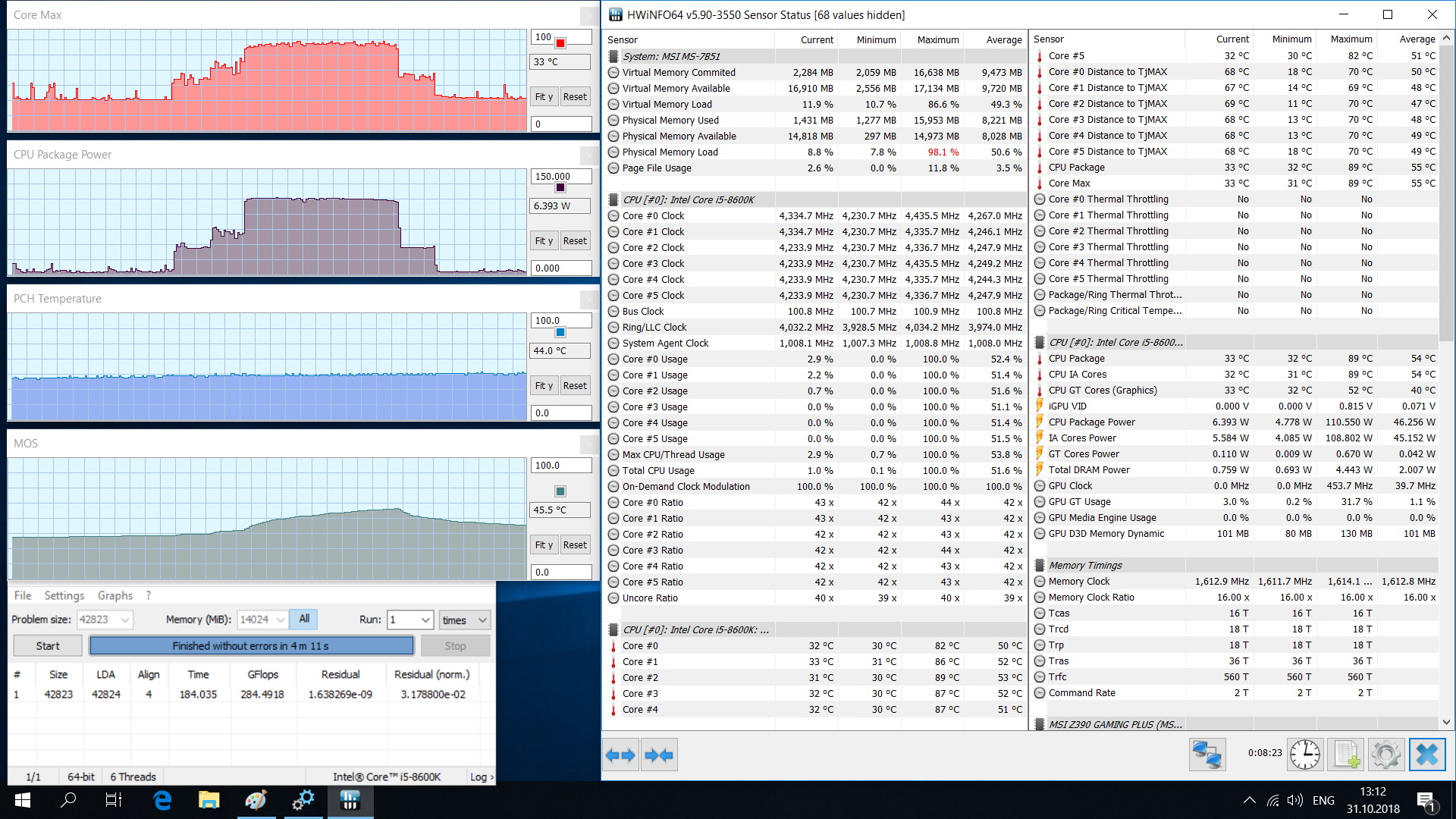

При таких параметрах авторазгона система была полностью стабильна, с запасом около 10 градусов до перехода к троттлингу под нагрузкой, но обороты вентилятора кулера постоянно поддерживались материнской платой на высоких значениях, при которых акустический шум был не комфортен.

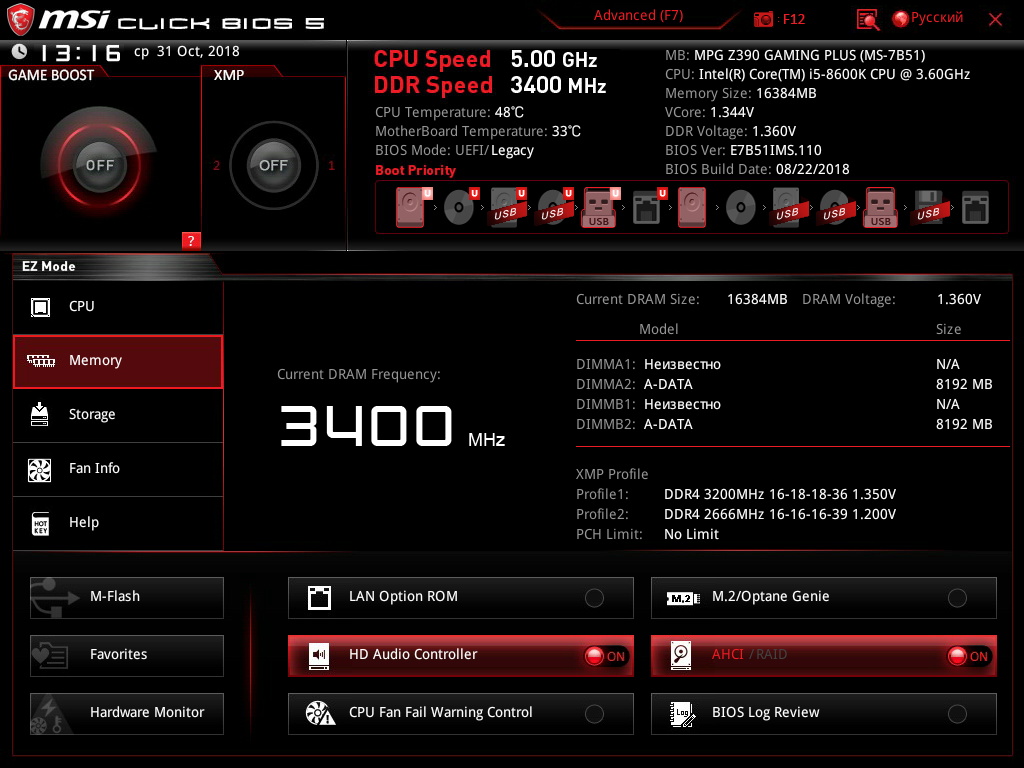

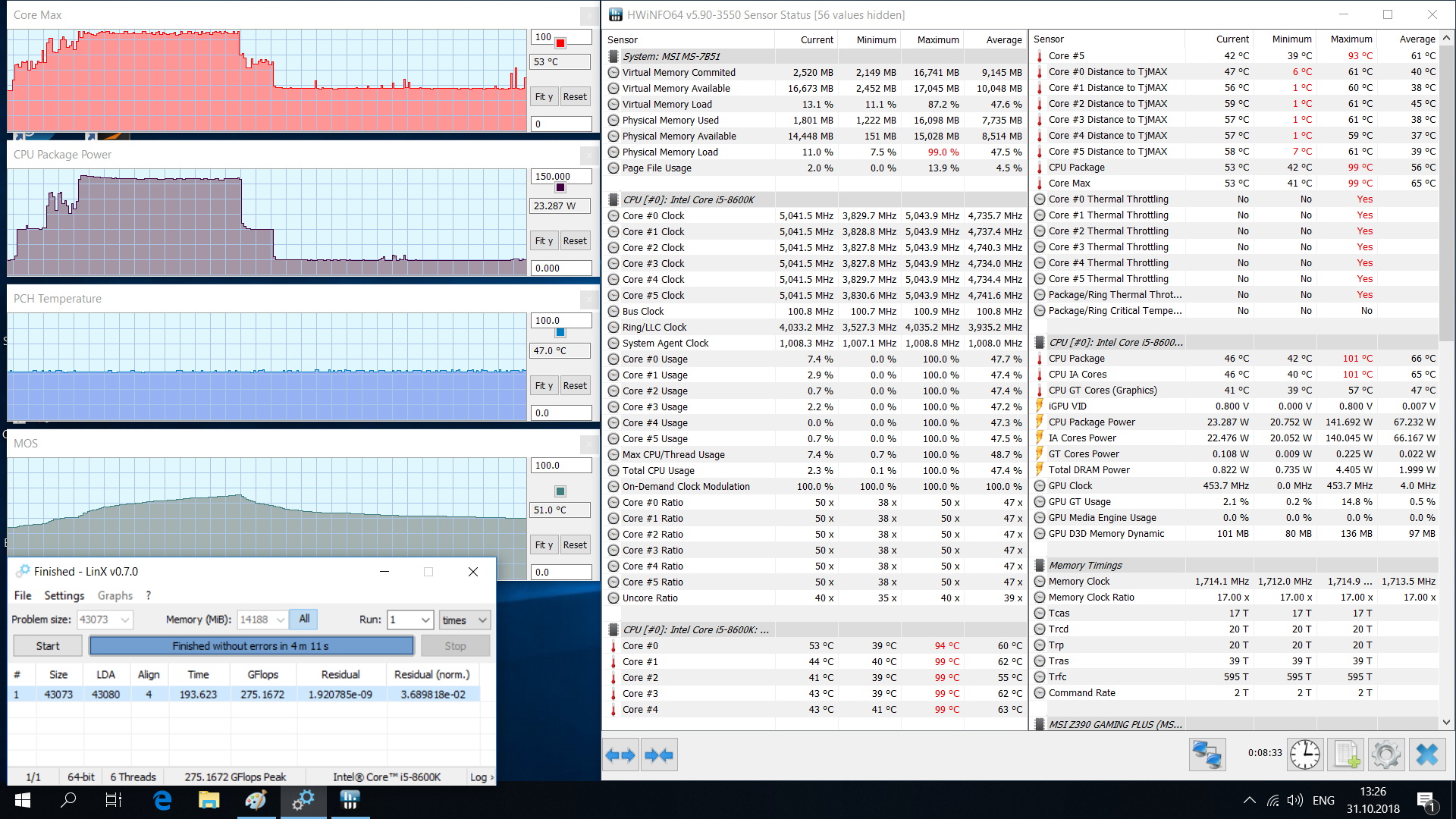

В ручном режиме разгона операционная система успешно запускалась с процессором на частоте 5,2 ГГц и памятью в режиме DDR4-3466, но была нестабильна. Бегло подобранные опытным путем параметры беспроблемной работы с успешным прохождением всех бенчмарков составили: процессор - 5.0 ГГц (50 х 100 МГц, AVX Offset="-1", Vcore=1,33 В), память - 3400 МГц (DDR4-3400, CL17-20-20-39, CR 2T).



При этом троттлинг в LinX 0.7.0 ещё наблюдался, но при работе других тестовых пакетов не происходил. Так как в рамках обзора изучались возможности материнской платы при повышенной нагрузке, а не потенциал инженерного экземпляра процессора, замеры с таким разгоном также были включены в диаграммы ниже.

Производительность в тестовых приложениях

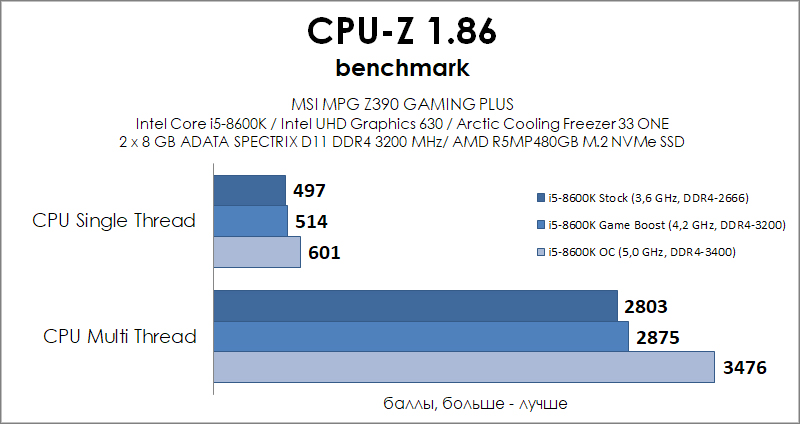

CPU-Z 1.86.0 Benchmark

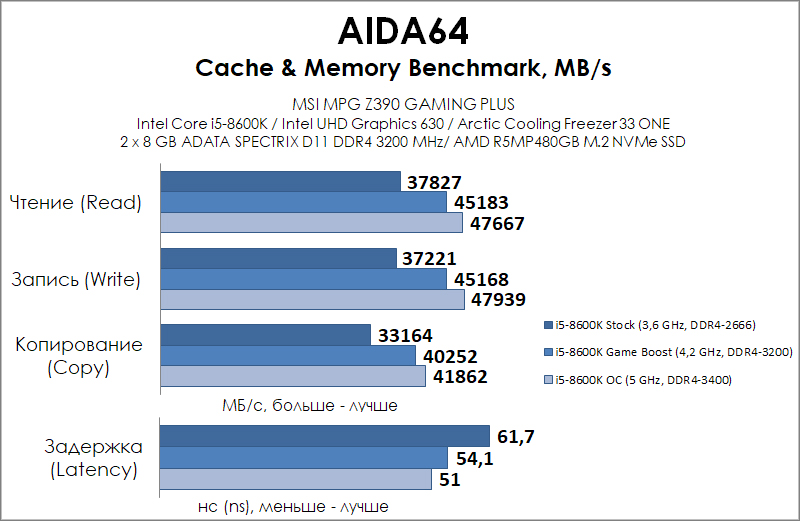

AIDA64

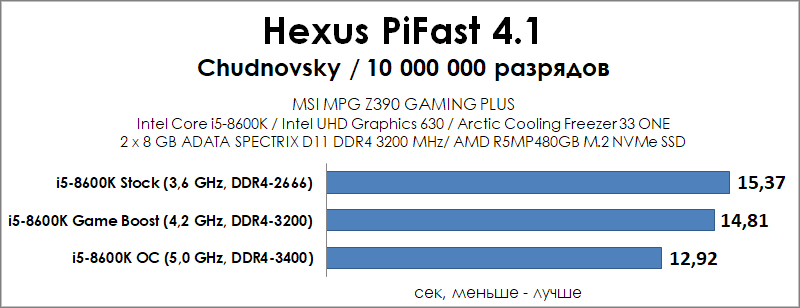

Hexus PiFast 4.1

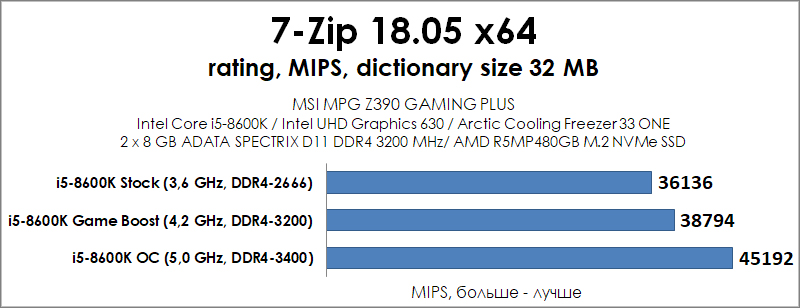

7-Zip 18.05 x64

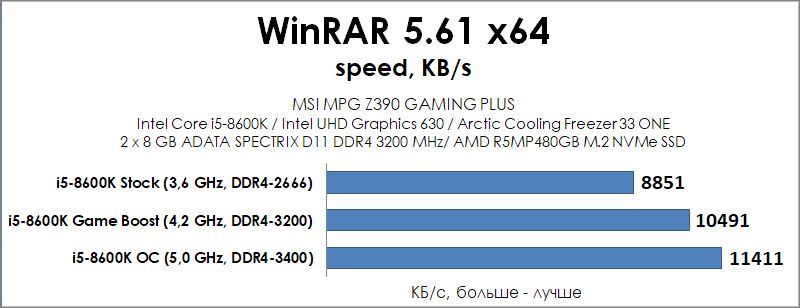

WinRAR 5.61 x64

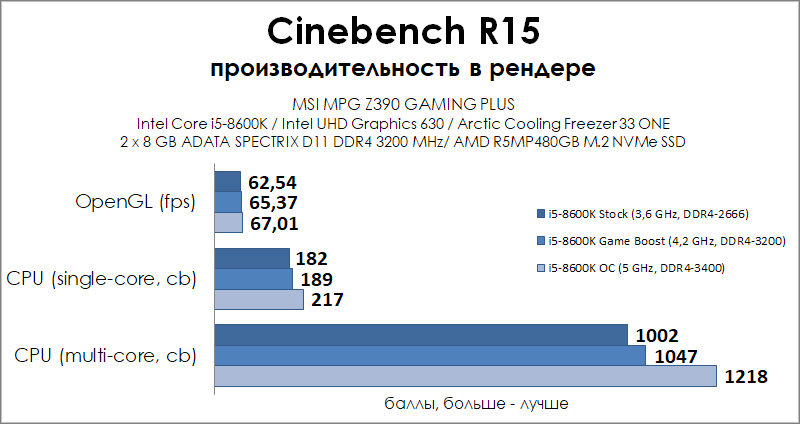

Cinebench R15

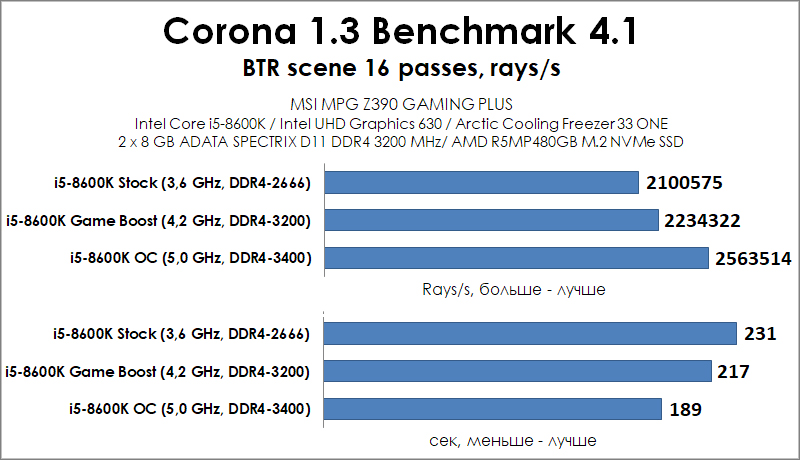

Corona 1.3 Benchmark

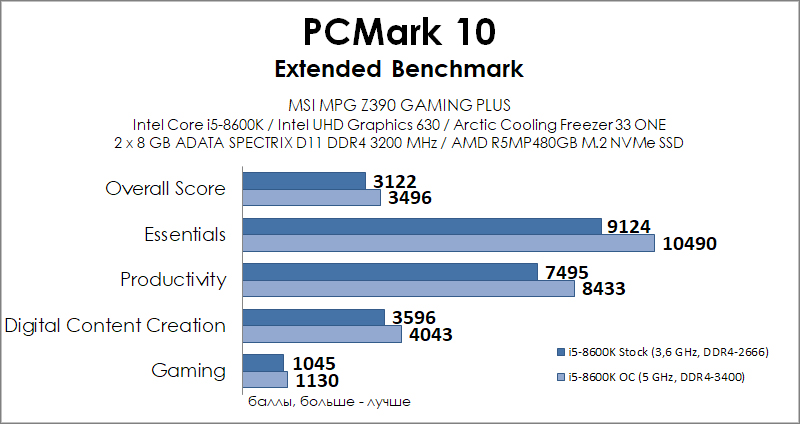

PCMark 10

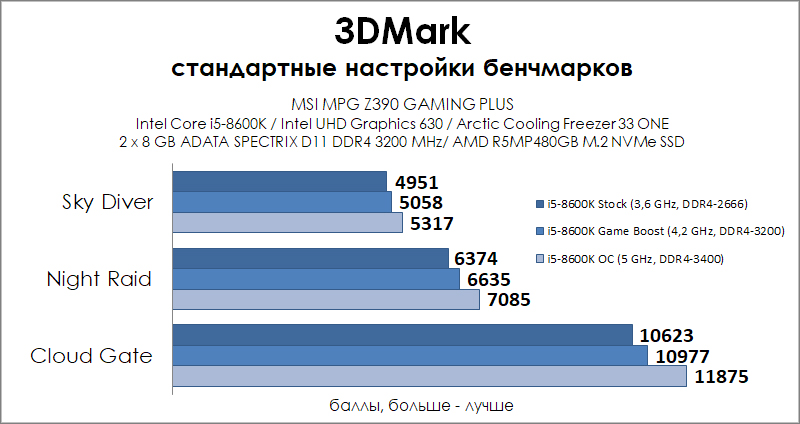

3DMark

Тесты запускались с использованием встроенного в процессор графического ядра Intel UHD Graphics 630.



Как итог, можно заметить, что неплохая элементная база и качественное исполнение (для своего позиционирования) материнской платы MSI MPG Z390 Gaming Plus позволяют заниматься умеренным разгоном. С самим процессом справится и новичок, которому достаточно кликнуть кнопку Game Boost в дружелюбном интерфейсе EZMode ClickBIOS 5, и продвинутый пользователь, который сможет гибко выставить параметры в Advanced режиме. За счет этого можно заметно приподнять скорость работы системы в целом, сохранив её стабильность и умеренную шумность.

Заключение

При своей доступной стоимости (по меркам сопоставимых плат на Intel Z390) материнская плата MSI MPG Z390 Gaming Plus оснащена всеми необходимыми базовыми функциями для того, чтобы стать основой игрового компьютера. Поддержкановых процессоров 9-го поколения desktop-сегмента Intel, наравне с предыдущим восьмым поколением для сокета 1151 v2, позволяет гибко подобрать комплектующие для сборки. В силу ограничений по количеству линий PCI-E использованной платформы собрать систему с двумя видеоадаптерами, объединенными в AMD CrossFireX, на этой платевозможно, но с ограничениями по пропускной способности шины PCI-E в режиме x16+x4. Имеющихся четырех слотов ОЗУ типа DDR-4с поддержкой общего объема памяти до 64 ГБ и оверклокерских планокс запасом хватит геймерам. В плюсы отнесём и неплохие возможности по организации подсистемы хранения данных, благодарядвум разъемам для M.2 PCI-E x4-накопителей и шести разъемам SATA, правдаработающих в конкурентом режиме.Недостатком являетсяотсутствие радиаторов пассивного охлаждения слотов M.2 для скоростных NVMe накопителей. Компания MSI постаралась сделать дизайн платы по-игровому агрессивным и запоминающимся, используя тёмный текстолит, красные орнаменты и фигурные радиаторы, поэтому даже без подсветки она смотрится достаточно интересно. Сама же подсветка по современным меркам выглядит скромно, благо, что может быть дополнена внешними RGB-лентами. Для их подключения сделаны два управляемых разъема системы Mystic Light.
В целом плата получилась достойной внимания, с небольшими компромиссами в угоду умеренной цены, не мешающими основной цели - сборке на её основе современного производительного игрового ПК с одной видеокартой.

Преимущества MSI MPG Z390 Gaming Plus:

• Современный чипсет Intel Z390;
• Поддержка процессоров Intel 9-го поколения для сокета 1151 v2;
• Поддержка скоростных модулей памяти;
• Доступная цена;
• Хороший набор точек подключения систем охлаждения;
• Разъемы для подключения внешних систем подсветки;
• Поддержка беспроводных M.2-модулей Intel Wireless-AC (CNVi)
• Порты USB 3.1 Gen2 и USB 3.1 Gen2 Type-C на задней панели;
• Неплохие возможности для умеренного разгона.

Недостатки:

• Отсутствие охлаждающих радиаторов у слотов M.2;
• Устройства в слоте M2_2 частично закрывают подсвечиваемую надпись GAMING;
• Подключение M.2 накопителей конкурирует с тремя SATA-портами;
• Максимальный режим слотов PCI-E для конфигураций с двумя видеокартами x16+x4.
