Обзор и тест кулера Deepcool Fryzen

Воздушные кулеры в highend-сегменте заметно сдали свои позиции за последние пару лет, потеснившись из-за роста продаж относительно недорогих AIO-систем жидкостного охлаждения. Конструкция «воздушной классики» отточена по максимуму и прорывных технологий уже давно не наблюдается. Но эксперименты с дизайном прекратили не все производители, так как популярность корпусов с прозрачными боковыми стенками порождает спрос не только на эффективные, но и на красивые кулеры. А с интересными экземплярами для HEDT-сегмента AMD вообще достаточно напряженно из-за повышенных требований к площади основания, контактирующего с теплораспределительной крышкой процессоров под сокет TR4. Компания Deepcool в конце 2018 года запустила в продажу несколько новых систем охлаждения и среди них эффектный кулер Deepcool Fryzen, который совместим с любыми актуальными сокетами процессоров AMD домашнего сегмента, от «старичков» АМ2 и FM1, до современных AM4 (для Ryzen) и TR4 (для Threadripper).

Технические характеристики

По заявлению Deepcool кулер Fryzen в состоянии охладить пыл процессоров AMD с TDP до 250 Вт. А модуль подсветки выполнен на массиве Addressable RGB-светодиодов, создающих приятные визуально эффекты подсветки двух зон: декоративной крышки с логотипом Gamer Storm и защитного кожуха, прикрывающего сдвоенные лопасти вентилятора.

Общая информация

• Модель: Deepcool Fryzen;
• Модель по классификации производителя: DP-GS-MCH6N-FZN-A;
• Совместимость: AMD TR4 / AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
• TDP: 250 Вт (AMD);
• Общие размеры (Д/Ш/В): 124 мм x 81,5 мм x 164,6 мм;
• Размеры радиатора (Д/Ш/В): 120 мм x 79 мм x 155 мм;
• Материал радиатора: алюминий;
• Материал основания водоблока: никелированная медь;
• Вес: 1187 грамм.

Вентилятор

• Размеры: 120 х 120 х 25 мм;
• Скорость вращения крыльчатки: 500 - 1800 ±10% оборотов в минуту;
• Воздушный поток: 64CFM;
• Уровень шума: 17,8 – 41,5 дБА;
• Коннектор: 4-pin;
• Тип подшипника: гидродинамический;
• Номинальное напряжение: 12 В;
• Минимальное напряжение для запуска: 7 В;
• Номинальный ток: 0,19 А;
• Энергопотребление: 2,28 Вт.

Подсветка

• Тип: Addressable RGB LED;
• Номинальный ток: 1,03 А;
• Номинальная мощность: 5,15 Вт;
• Коннектор: 3-pin (+5V-D-G);
• Управление: материнская плата с разъемом 5V ADD-RGB Header.

Упаковка и комплектация

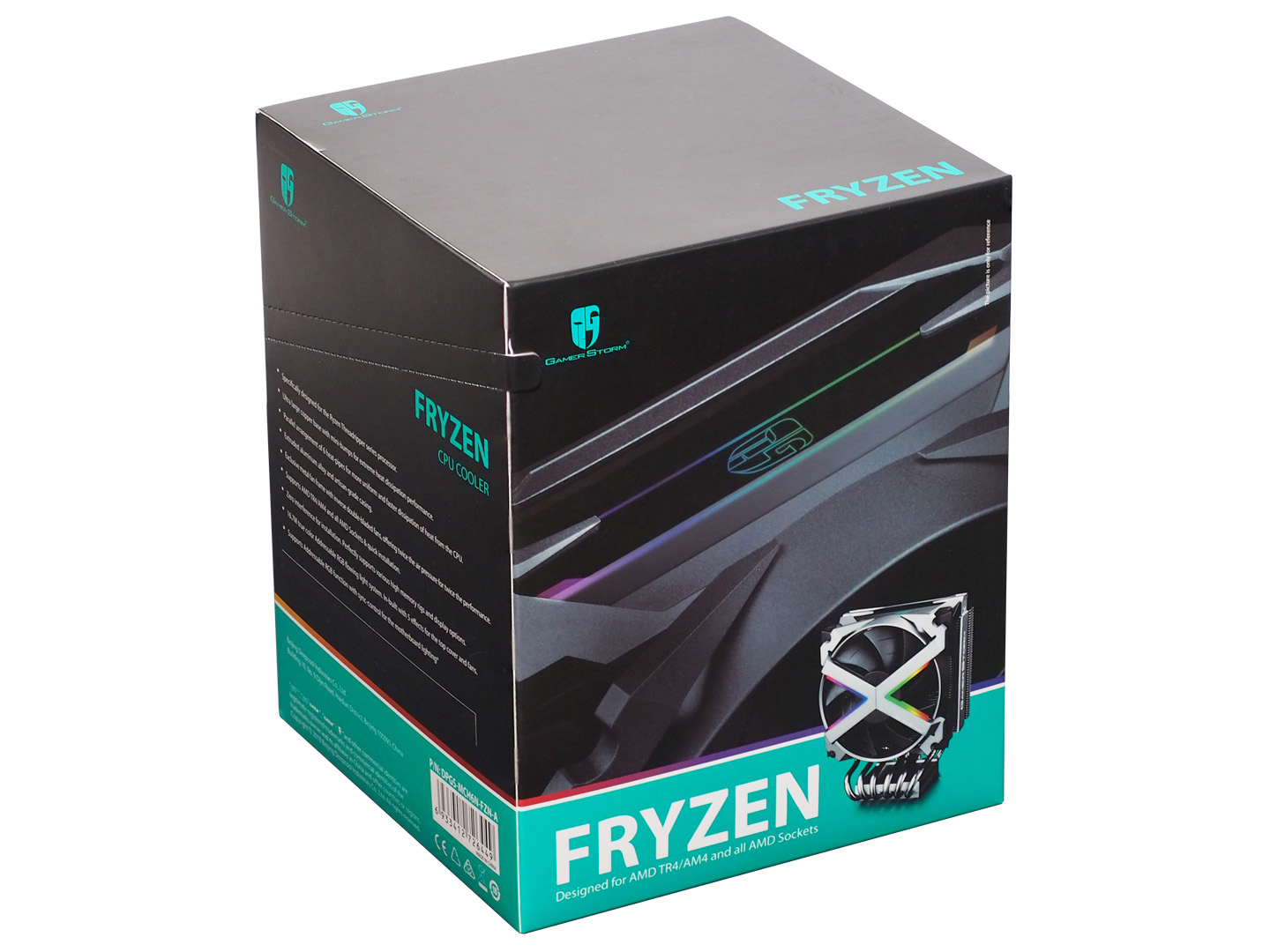

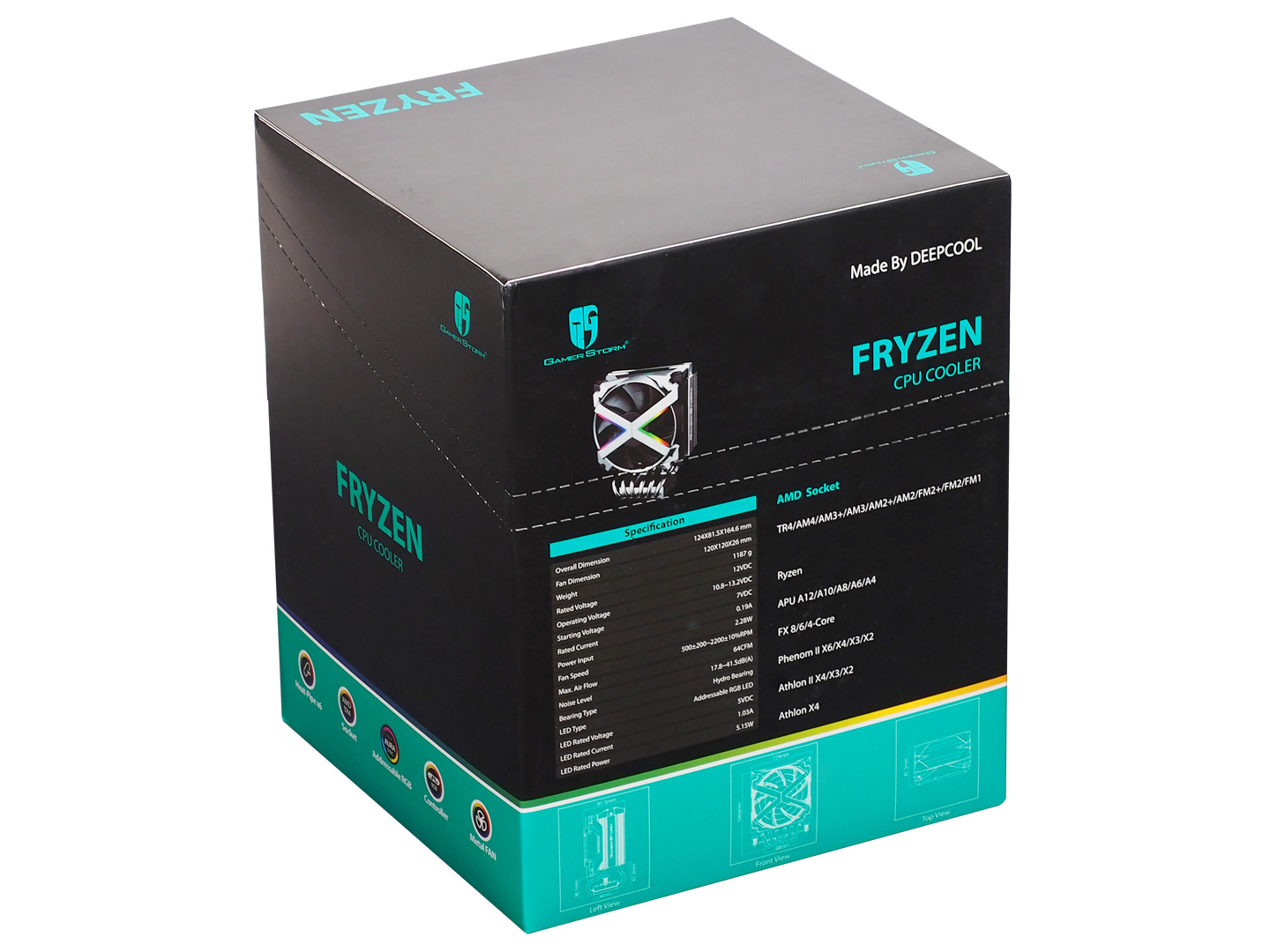

Процессоры сегмента HEDTсами по себе недешевые приобретения, поэтому и сопутствующие им комплектующие позиционируются в большинстве своем как что-то премиальное. Поэтому дизайну упаковки Deepcool Fryzen производитель уделил внимания чуть больше обычного.

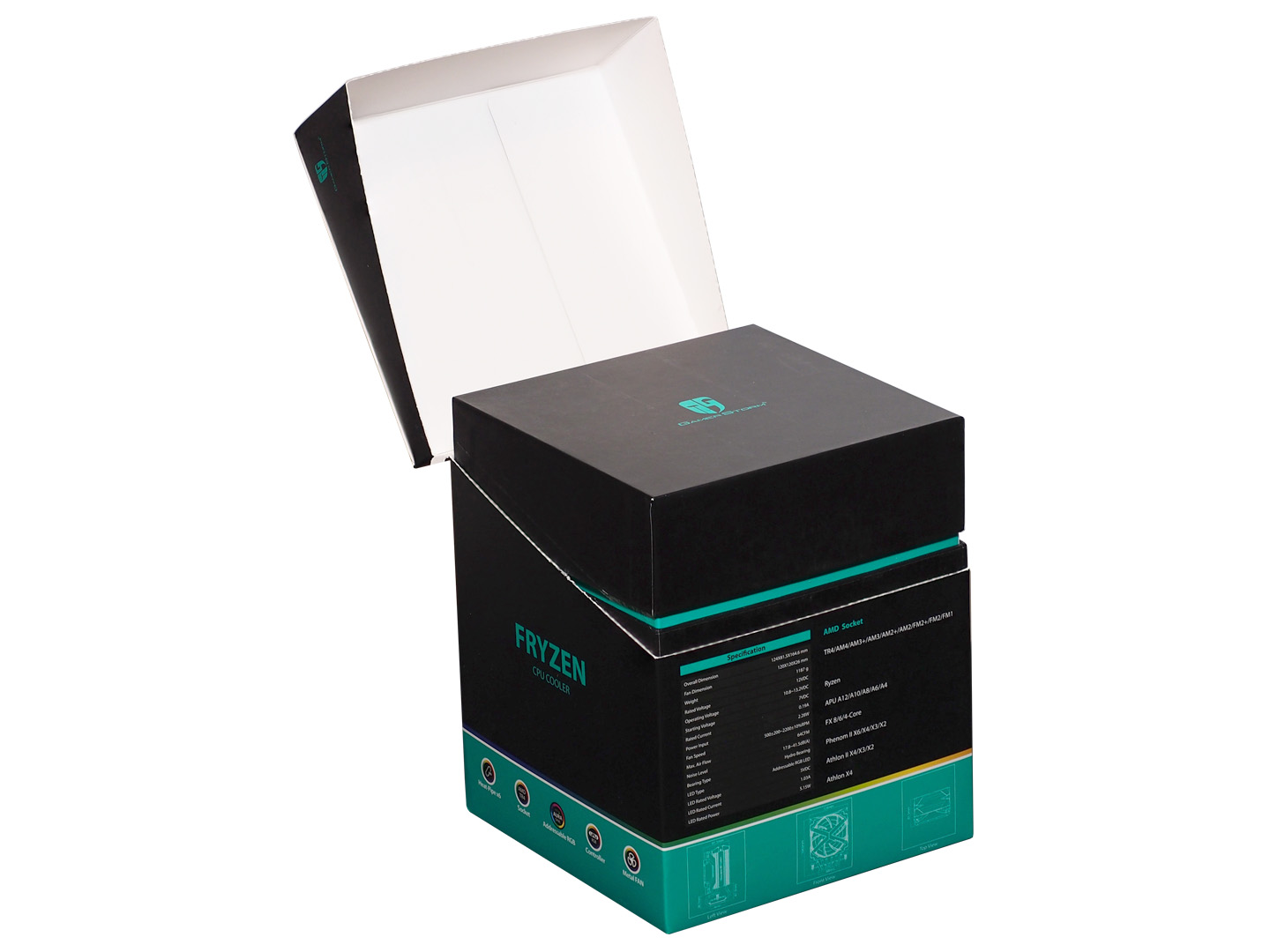

Внешне она выглядит достаточно стильно. Оформление выполнено в едином черно-зеленом стиле с другими новинками систем охлаждения Deepcool, относимыми к семейству Gamer Storm.

Открывается упаковка необычно. Для начала отрывается полоска картона по периметру, открывая доступ к внутренней более плотной коробке.

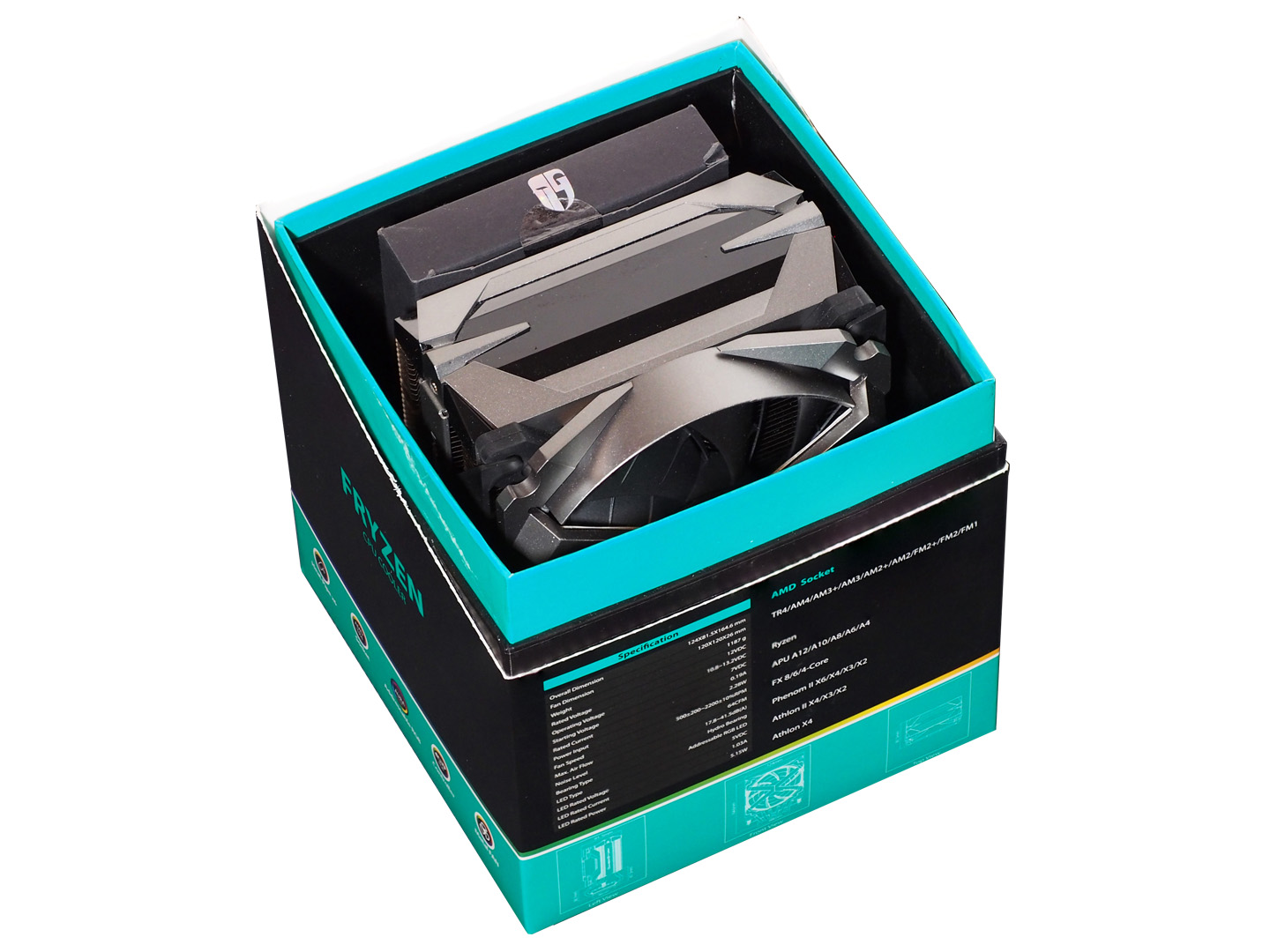

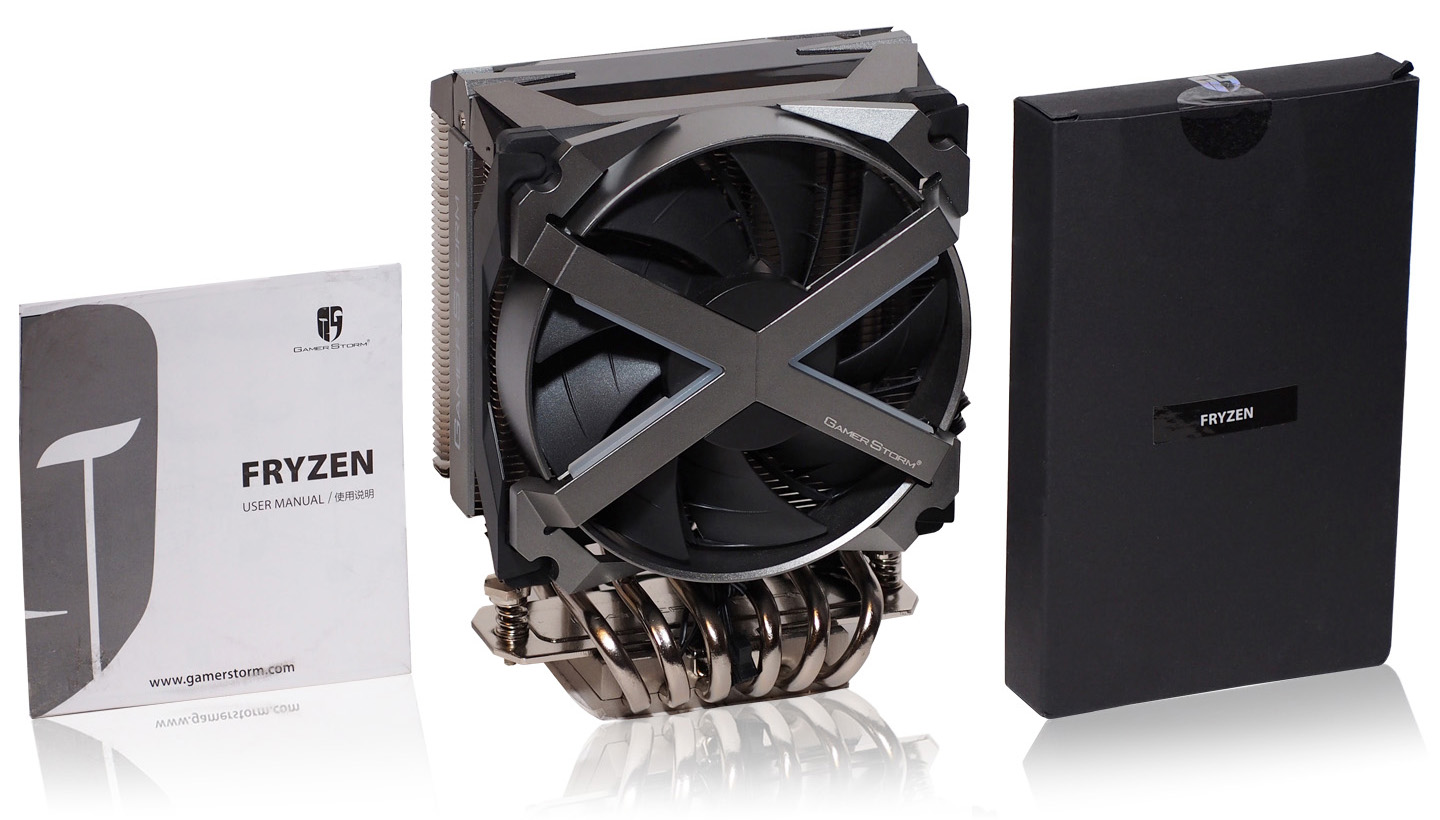

Внутри находится кулер в собранном виде и компактная запечатанная черная картонная коробочка с сопутствующими аксессуарами.

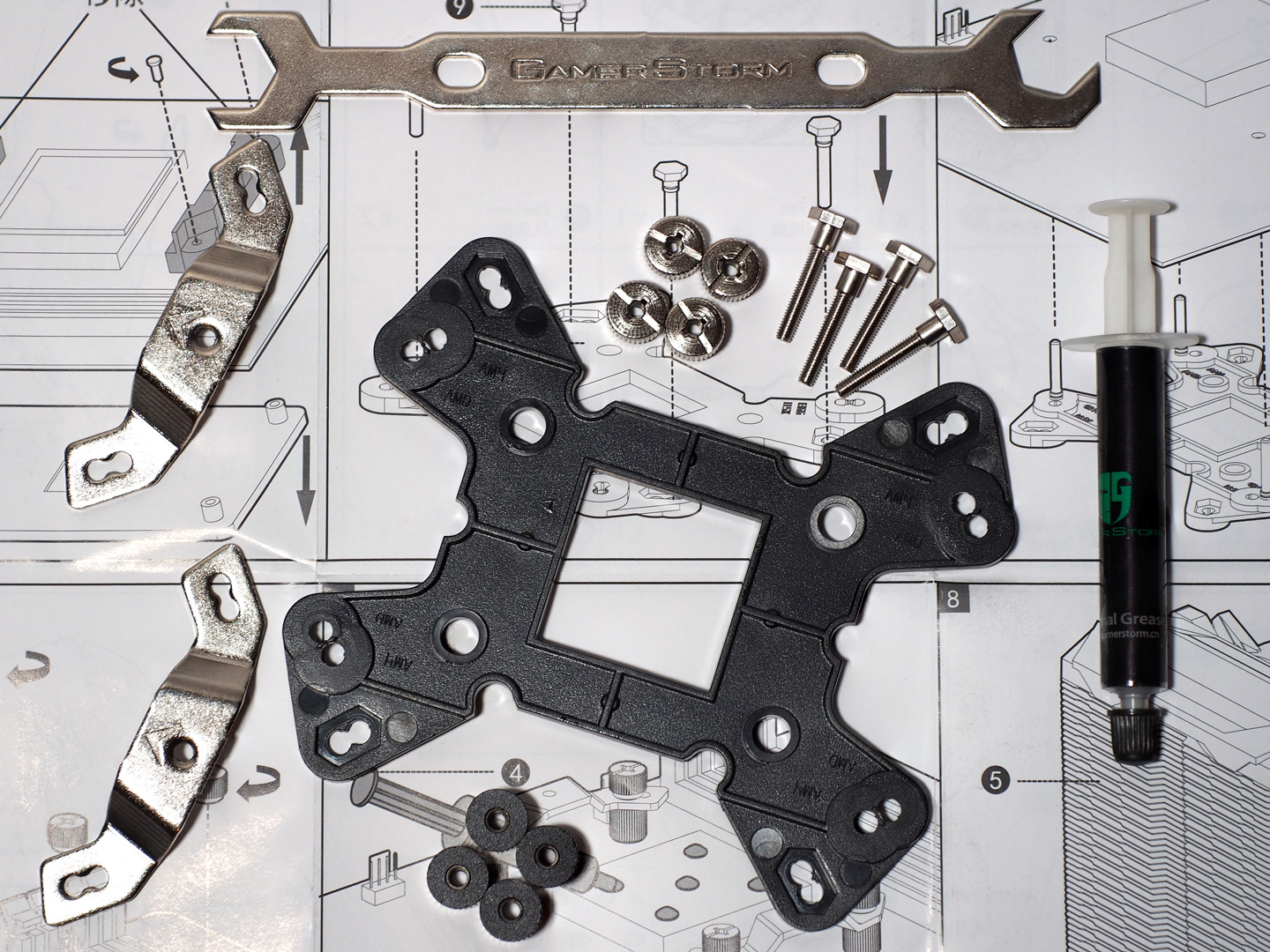

В комплектацию входит:

• Универсальные крепления для сокетов AMD AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
• Крепления для сокета AMD TR4;
• Гаечный ключ;
• Шприц с термопастой;

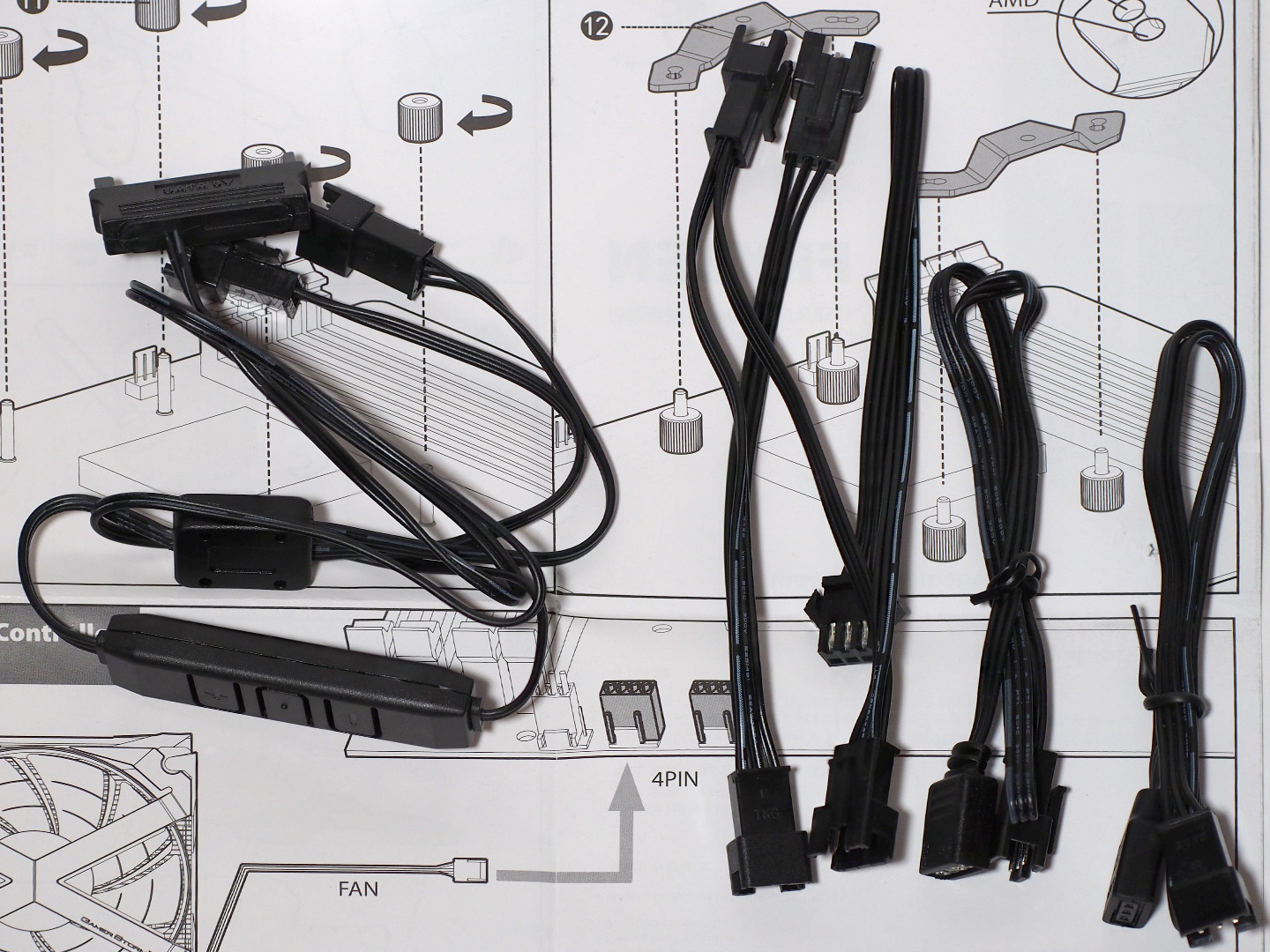

• Контроллер управления подсветкой с питанием от SATA;
• Разветвитель для подключения нескольких зон подсветки одним кабелем;

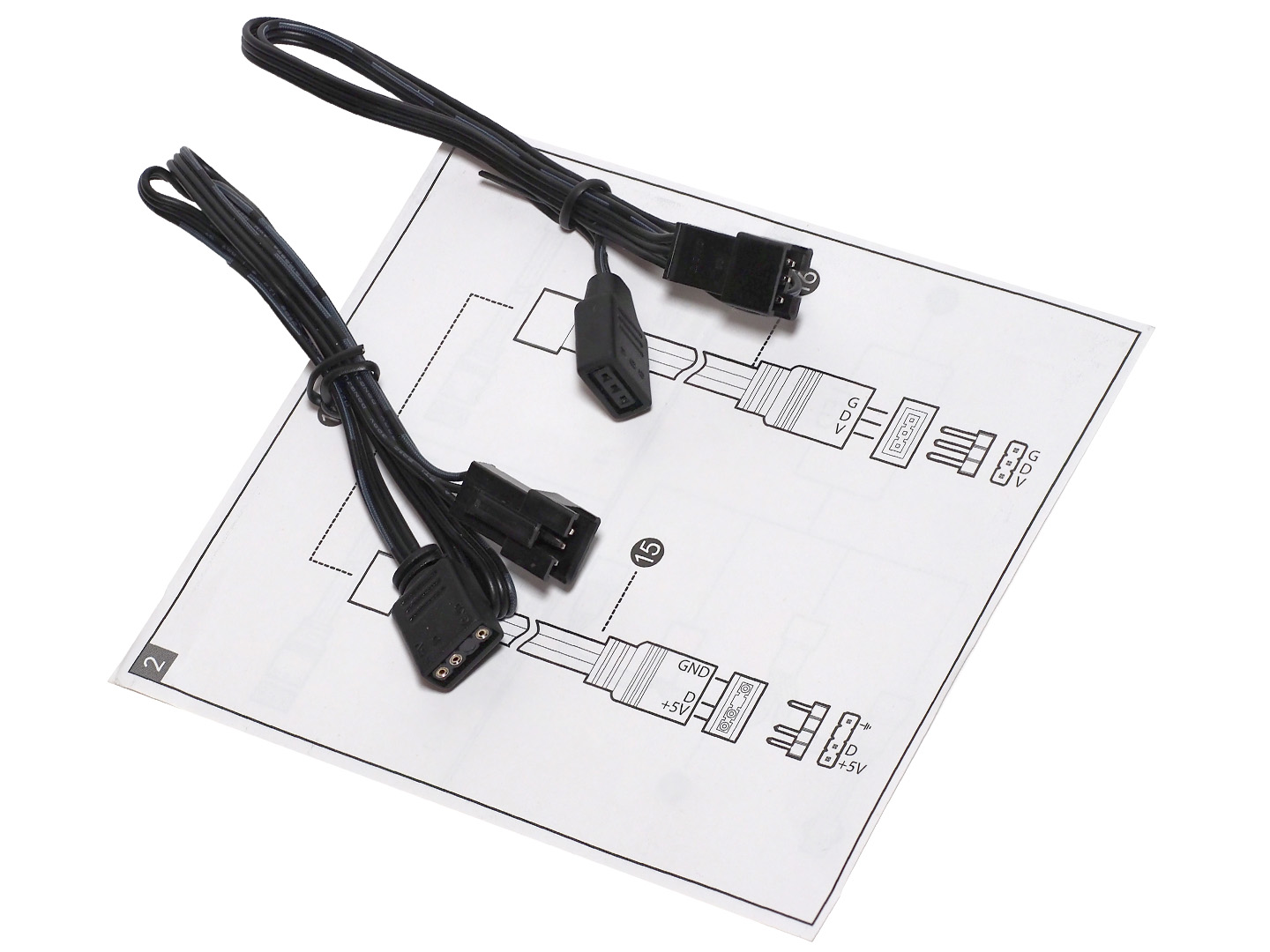

• Провода для подключения к трёх- и четырёхконтактным разъемам подсветки 5V ADD-RGB Headerна материнской плате;
• Руководство пользователя;
• Отдельный лист со схемой подключения подсветки.

Внешний вид и особенности конструкции

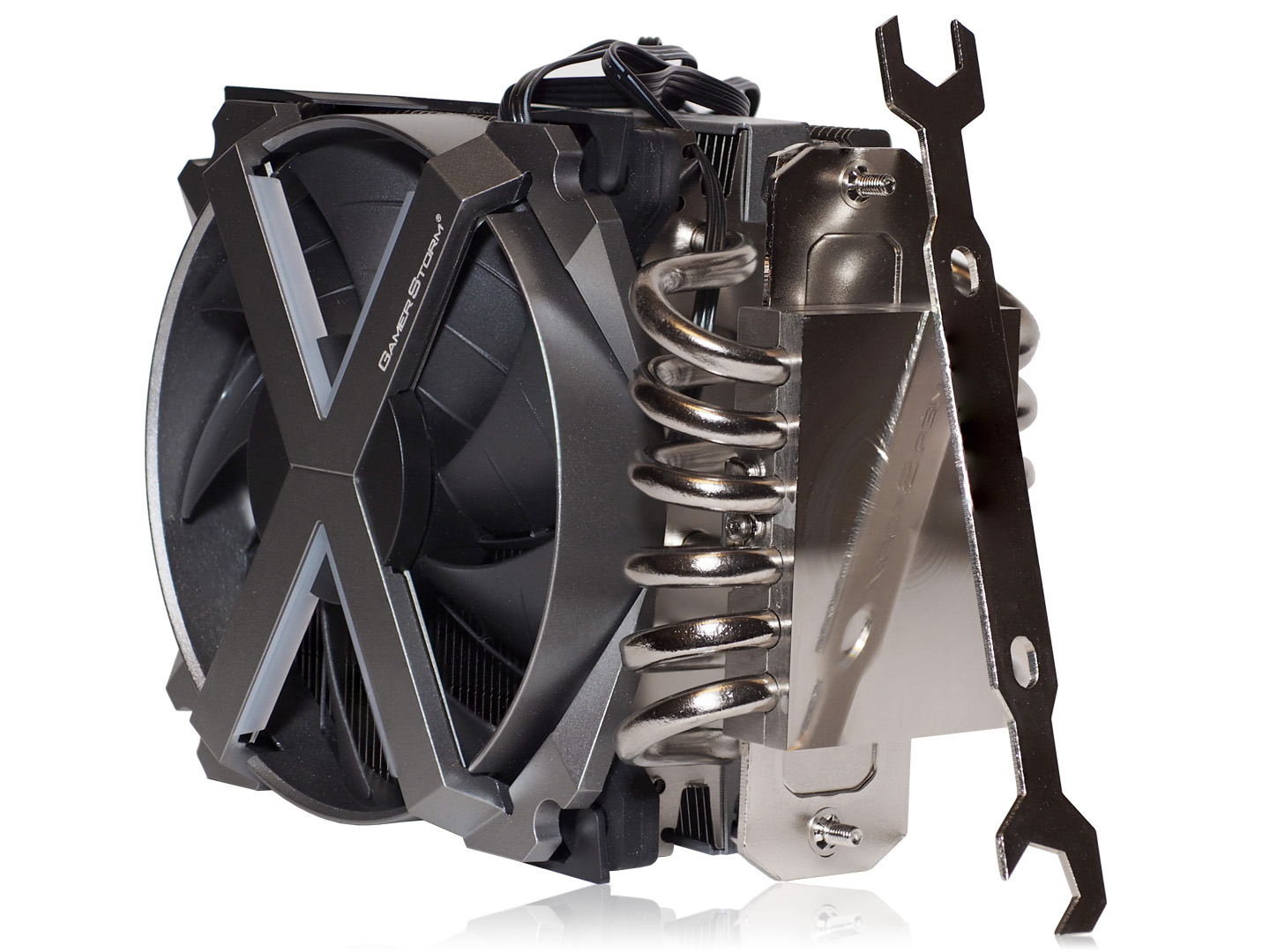

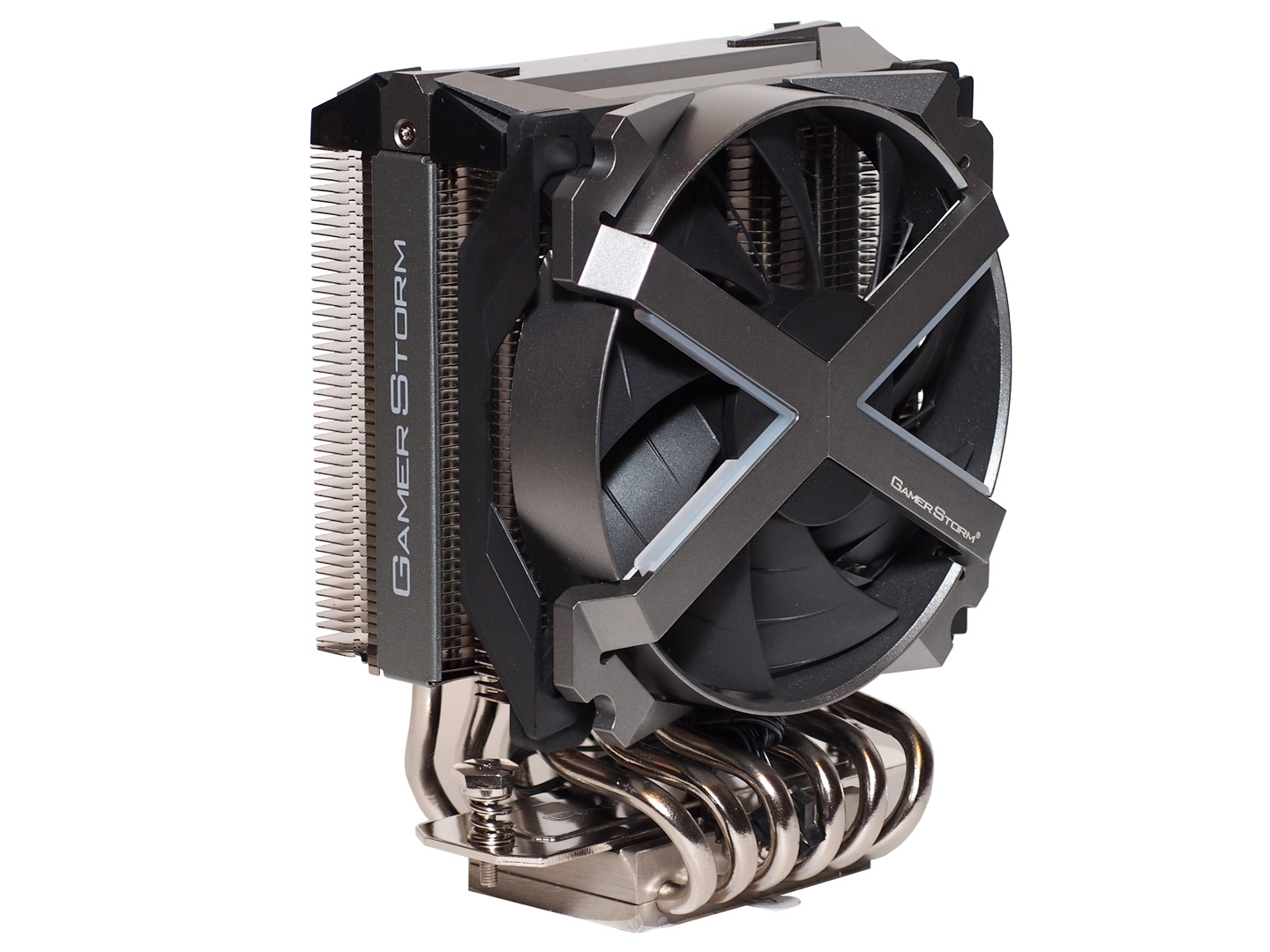

Конструктивно кулер Deepcool Fryzen представляет собой классическую башенную конструкцию на шести U-образных тепловых трубках, облаченную в футуристический обвес из декоративных панелей и системы эффектной подсветки.

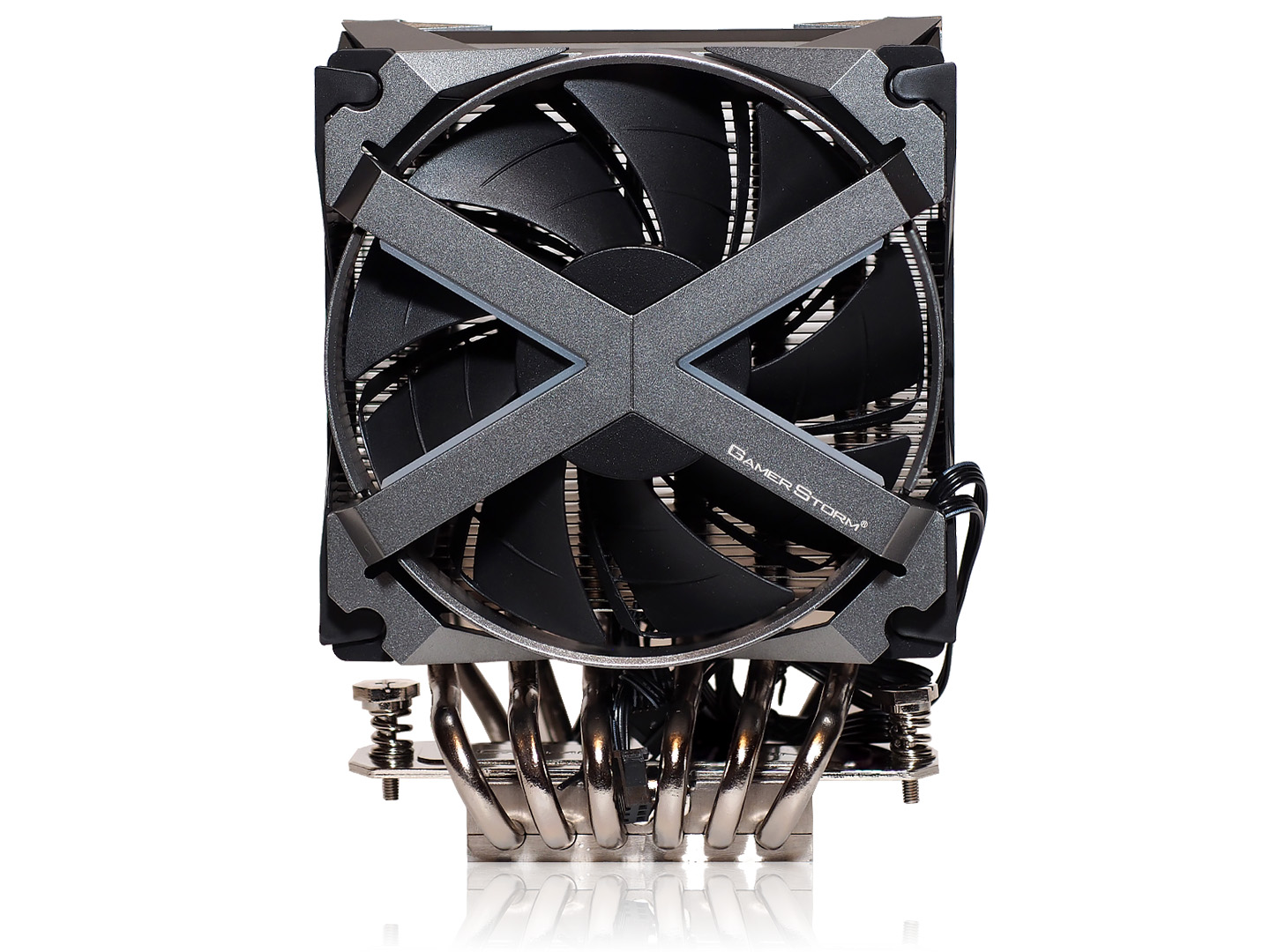

Собственно, благодаря X-образному кожуху фронтального вентилятора, с распределенными по центральным граням светорассеивателями, и моделируется агрессивный и интересный дизайн.

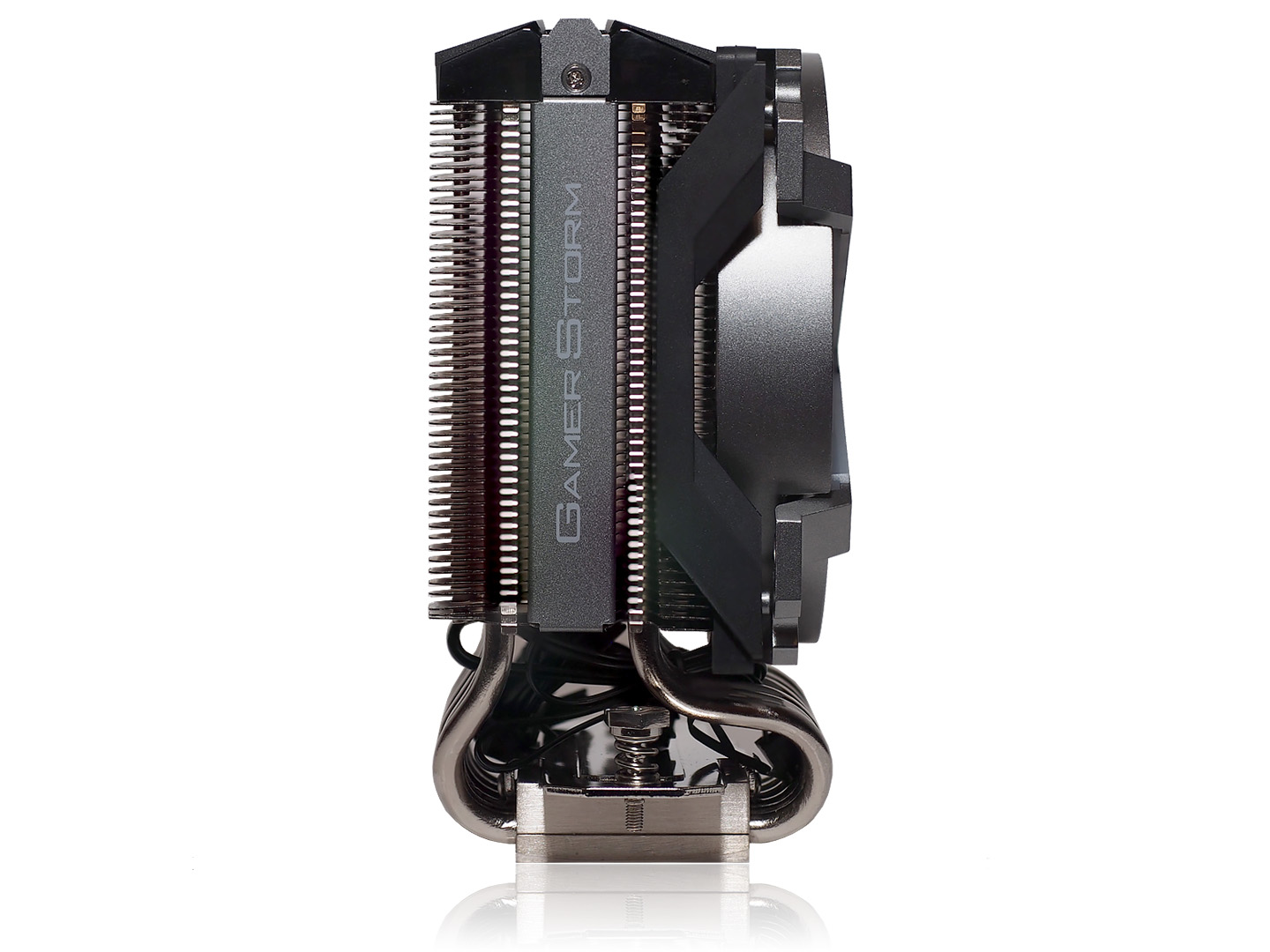

Даже без включенной подсветки кулер шикарно смотрится со всех сторон благодаря окрашеным фигурным алюминиевым накладкам с надписями и логотипом Gamer Storm.

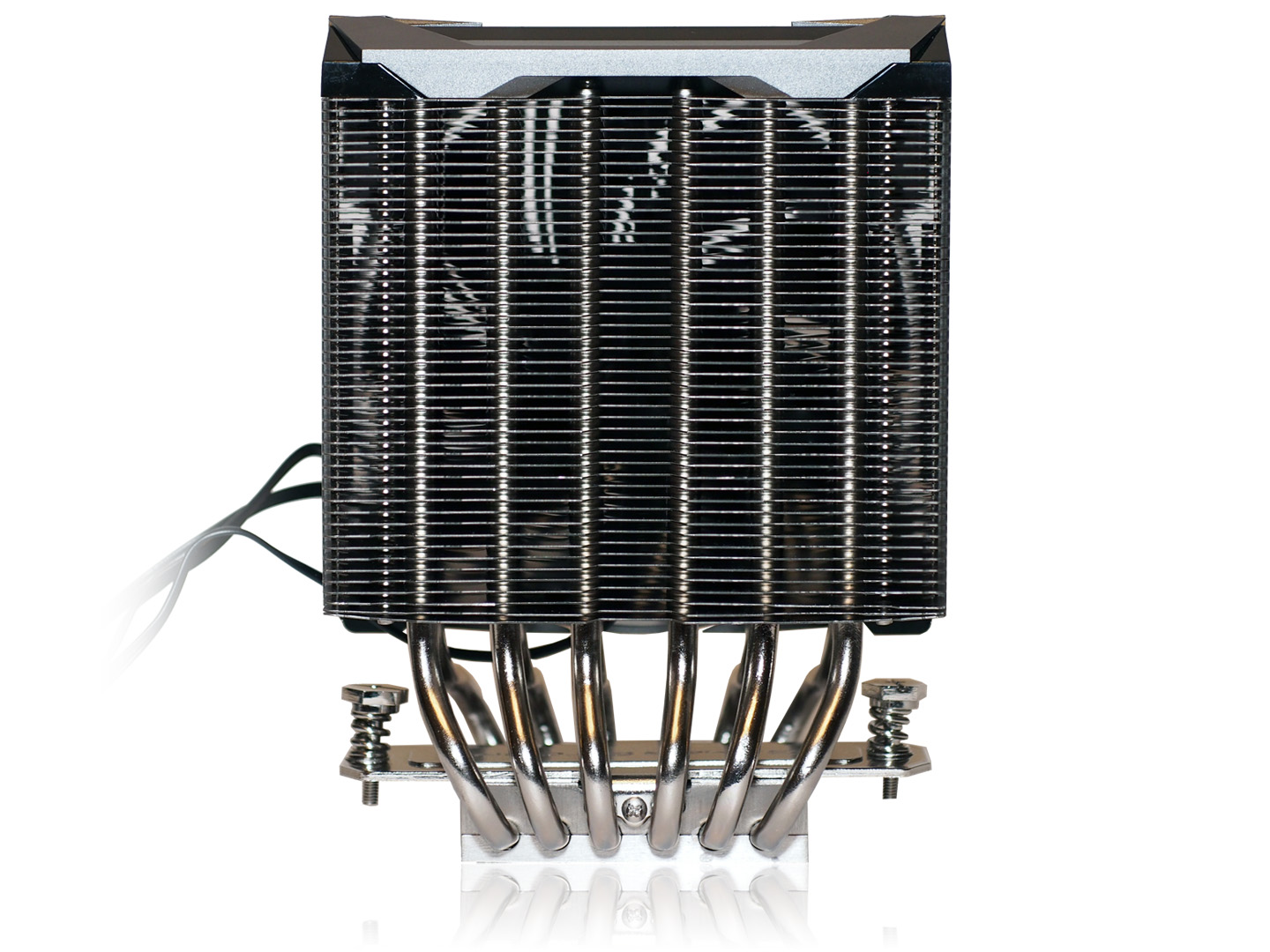

Теплообменник являет собой массив из 47 алюминиевых пластин, пронизанных никелированными тепловыми трубками диаметром 6 мм. Пластины зафиксированы без пайки. Общий вес кулера чуть-чуть не дотянул до 1,2 кг и составил1187 грамм. С учетом выноса декоративных элементов и вентилятора размеры Fryzen нельзя назвать сильно крупными. Габариты 124 x 81,5 x 164,6 мм войдут во многие современные корпуса типа mid-tower.

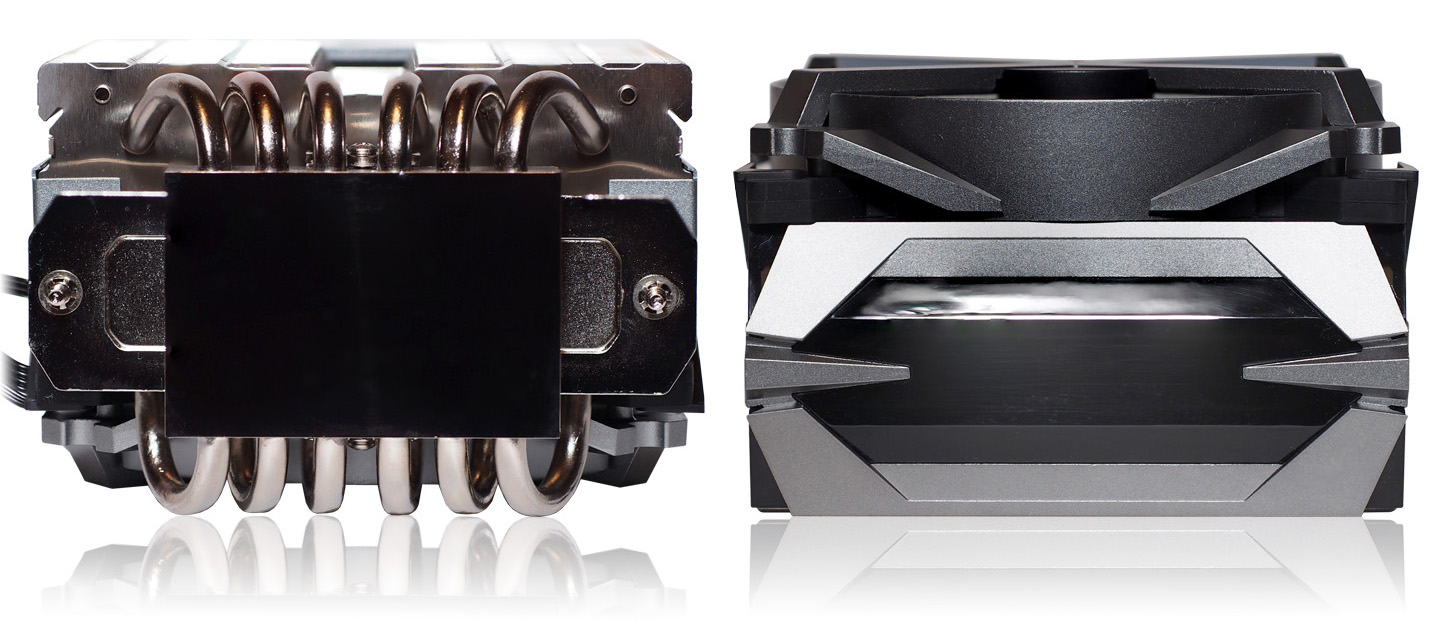

Основание - медное и достаточно крупное (68 х 46 мм), что позволяет использовать кулер с процессорами AMD Threadripper.Крепежная пластина с подпружиненными винтами и шестигранной головкой прикручена к основанию на два винта сбоку, между впаянными центральными тепловыми трубками.



Поверхность основания Deepcool Fryzen никелирована, выровнена и отполирована до зеркального состояния, с легкими радиальными следами фрезерования и шлифовки.

Монтаж

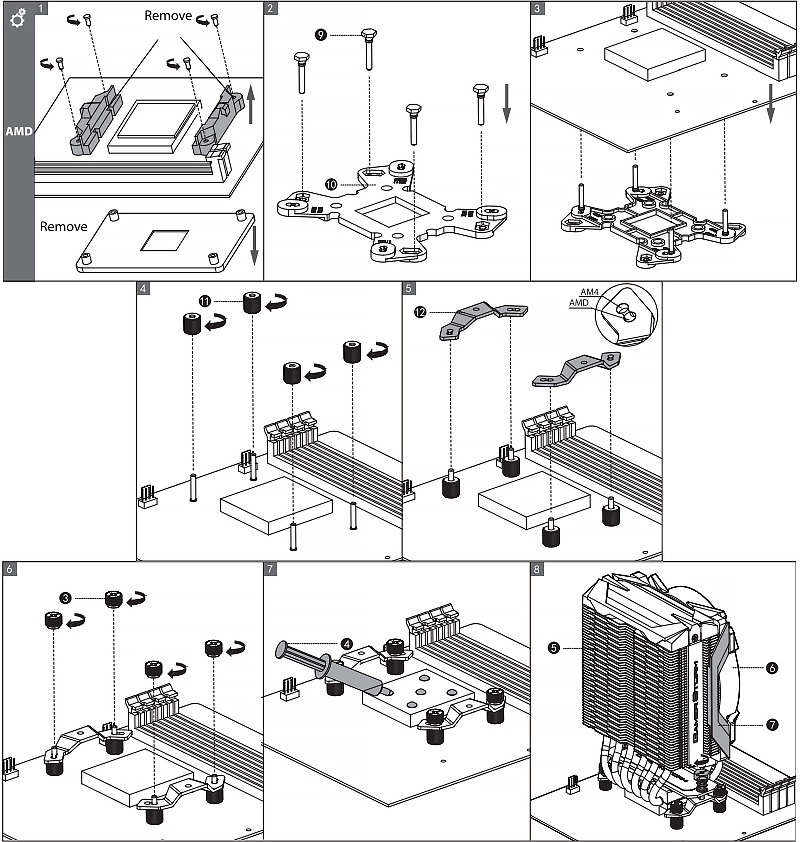

Нехитрый процесс подготовки креплений для монтажа кулера на различные модификации сокетов для процессоров AMD раскрыт в комплектной инструкции. Всё понятно показано в виде наглядных пошаговых иллюстраций.

AM4

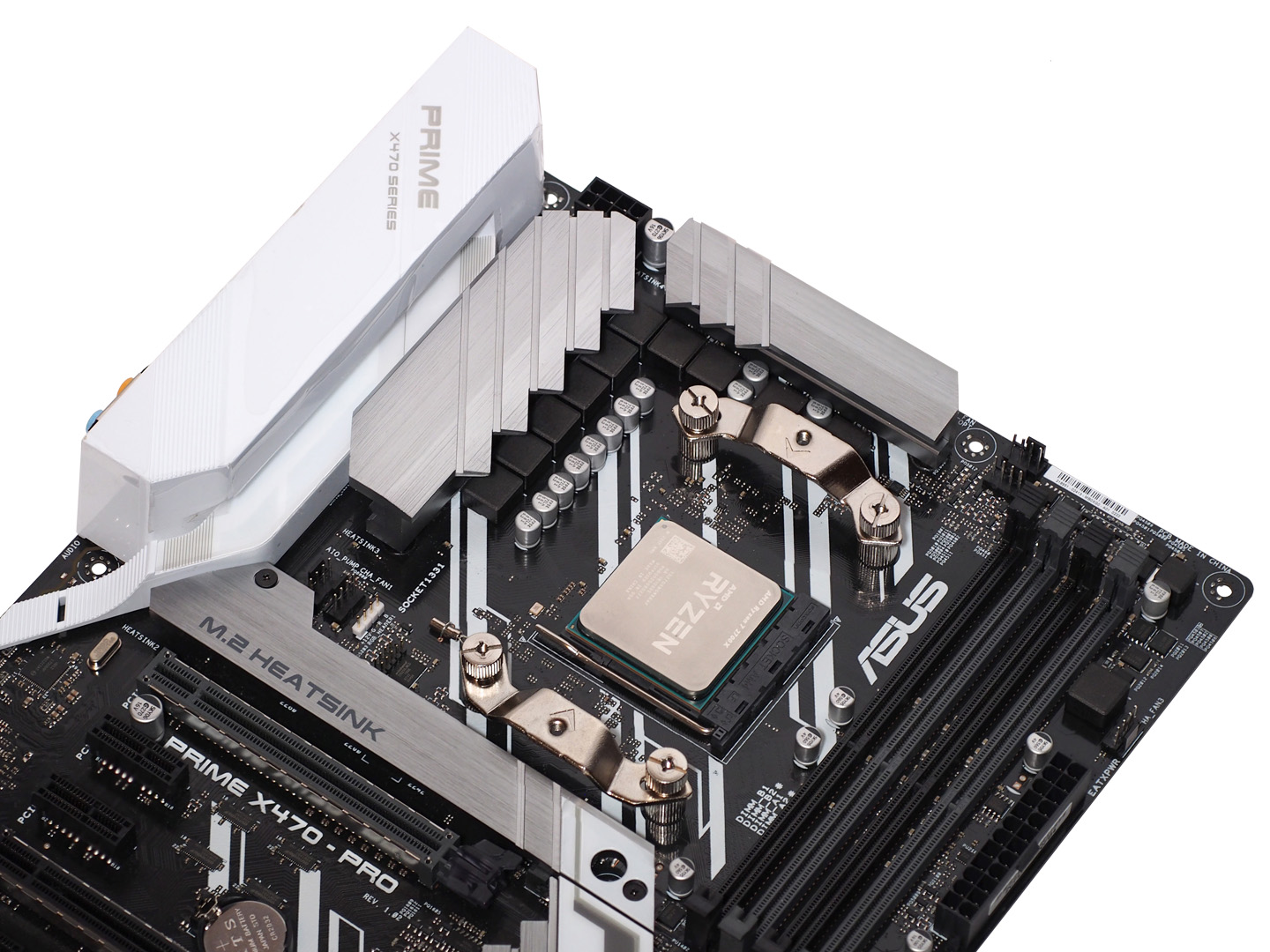

В случае с AM4 требуется снять штатный околосокетный крепеж на материнской плате и установить взамен универсальный бэкплейт, к винтам которого крепятся фиксирующие скобы, на которые уже прикручивается Fryzen.

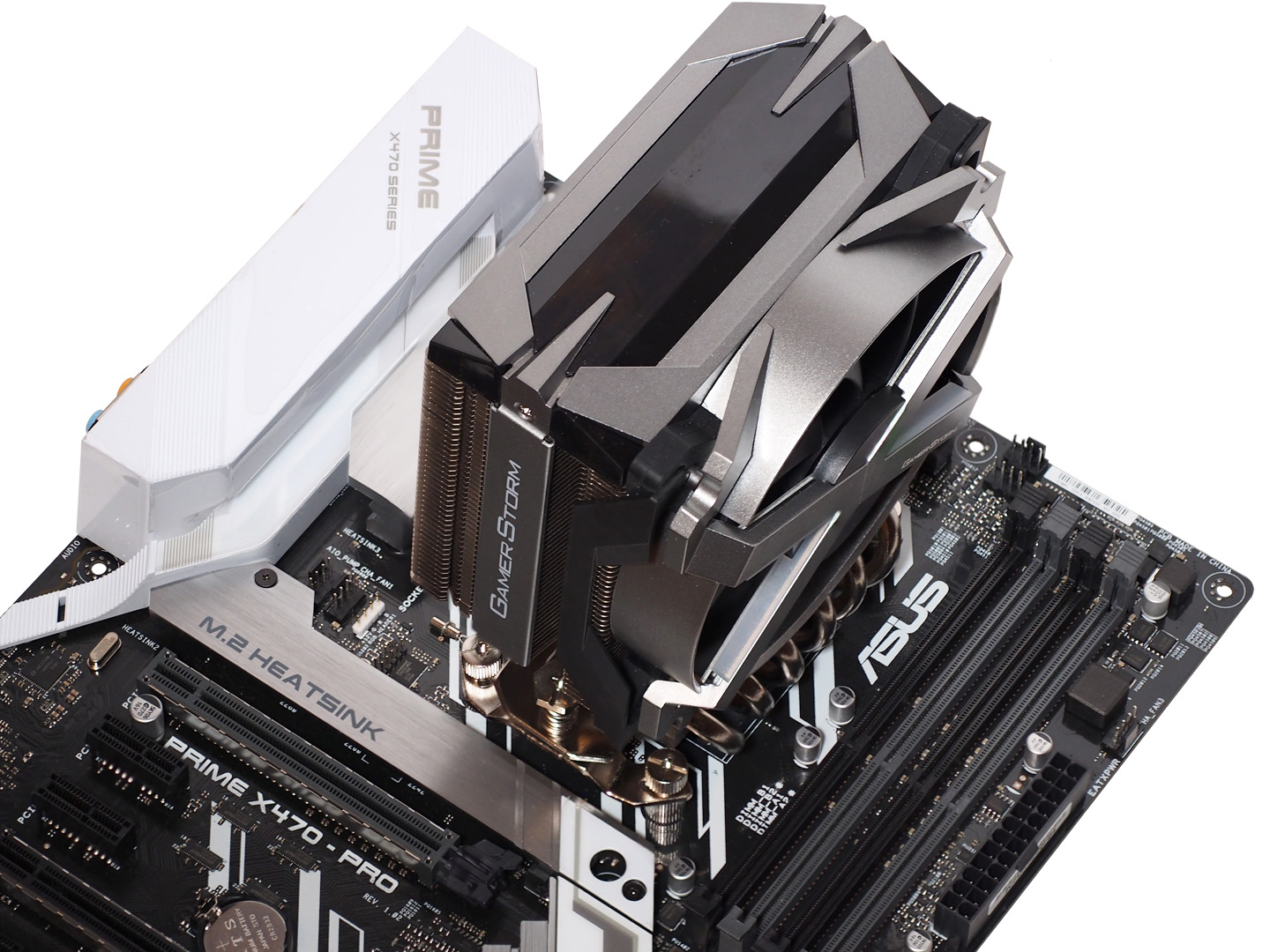

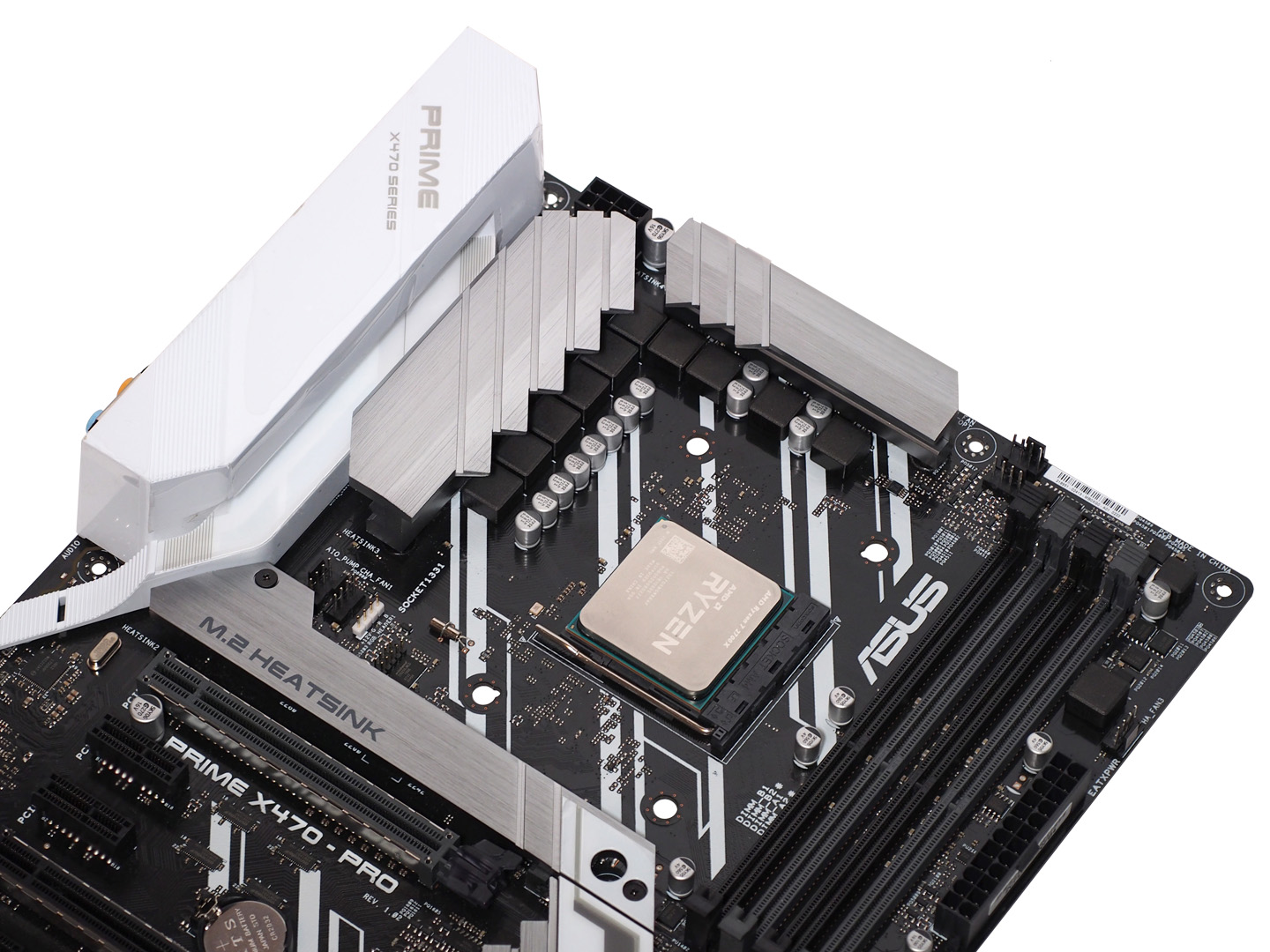

На примере материнской платы ASUS Prime X470-PRO это выглядит следующим образом:

TR4

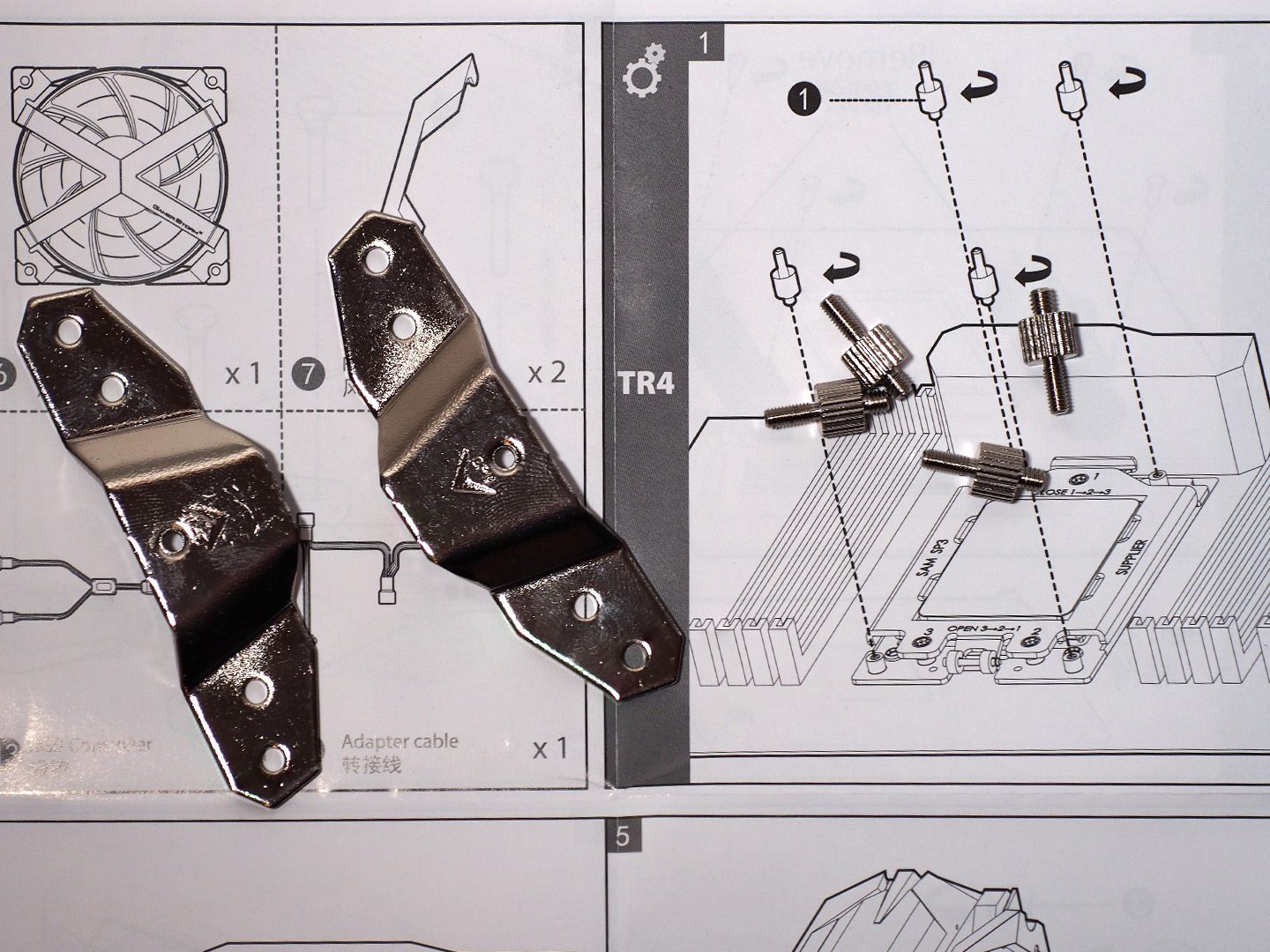

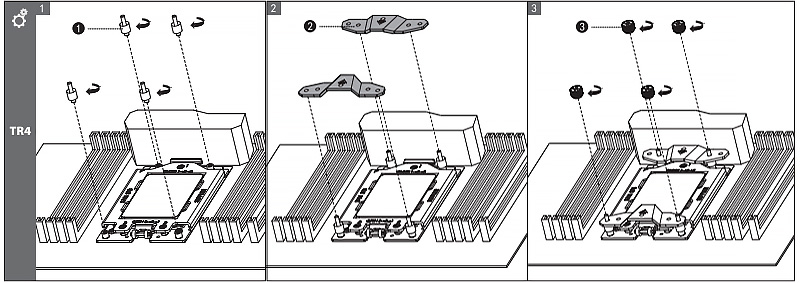

Для установки на материнские платы с TR4, скобы монтируются не на бэкплейт, а на штатные крепления сокета.

Подсветка

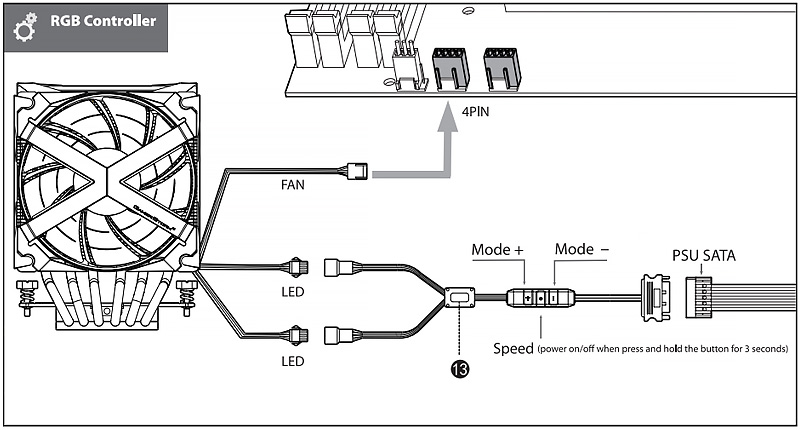

Так как подсветка Deepcool Fryzen разделена на две независимые зоны, то и провода для её подключения - два. Их можно подключить через комплектный разветвитель на один разъем пульта управления, питаемого от SATA или использовать штатные разъемы управления подсветкой на материнских платах.



Прямое подключение поддерживается только к специализированным портам 5V ADD-RGB Header. Для этого вложены два специальных кабеля. Важно не перепутать и не подключить один из нихк обычнымчетырехконтактнымRGB-Header разъемам, у которых питающее напряжение +12 В.

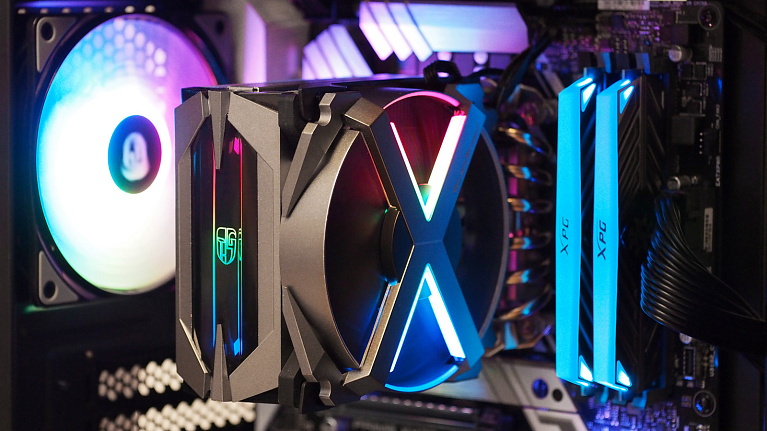

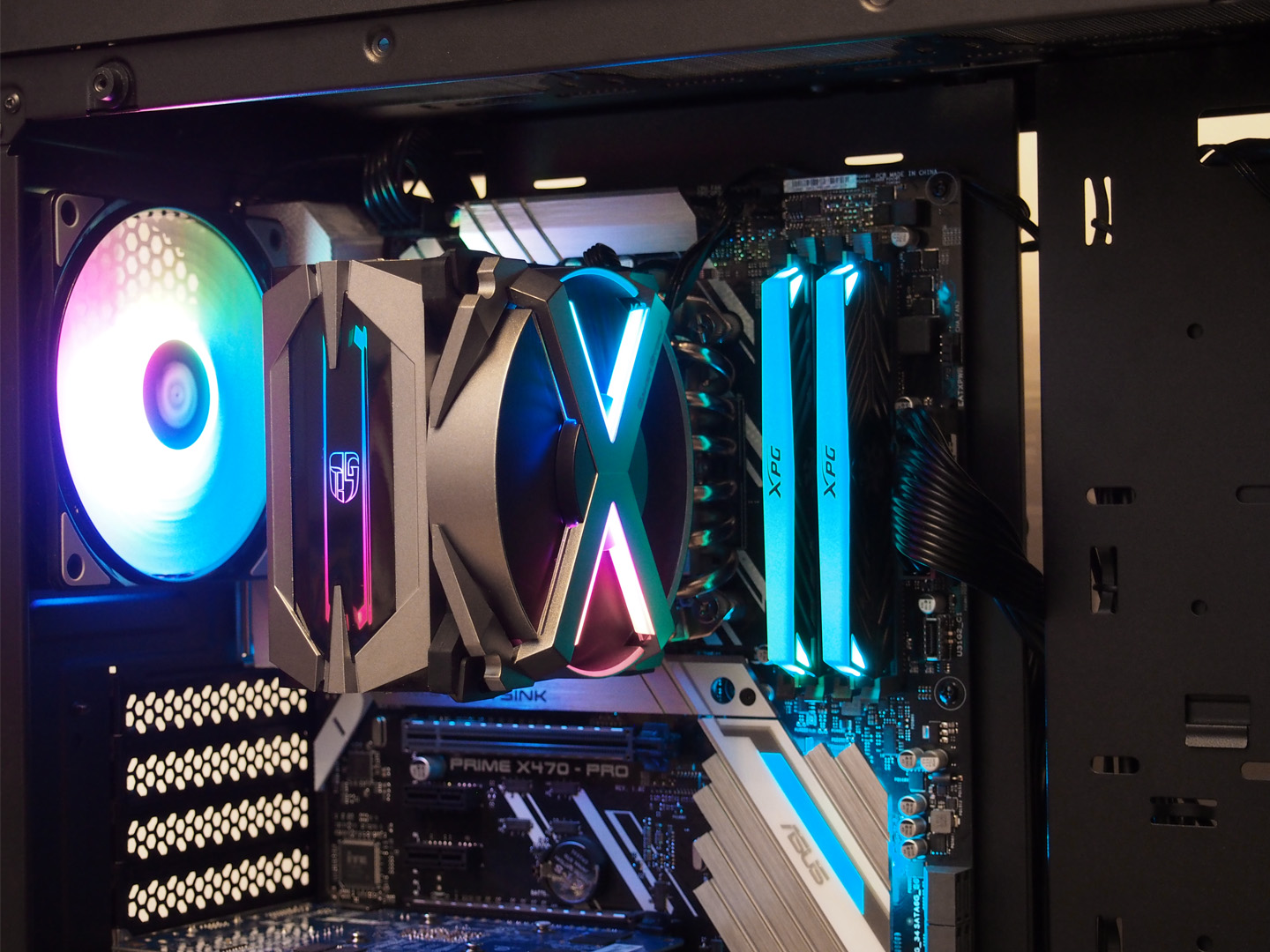

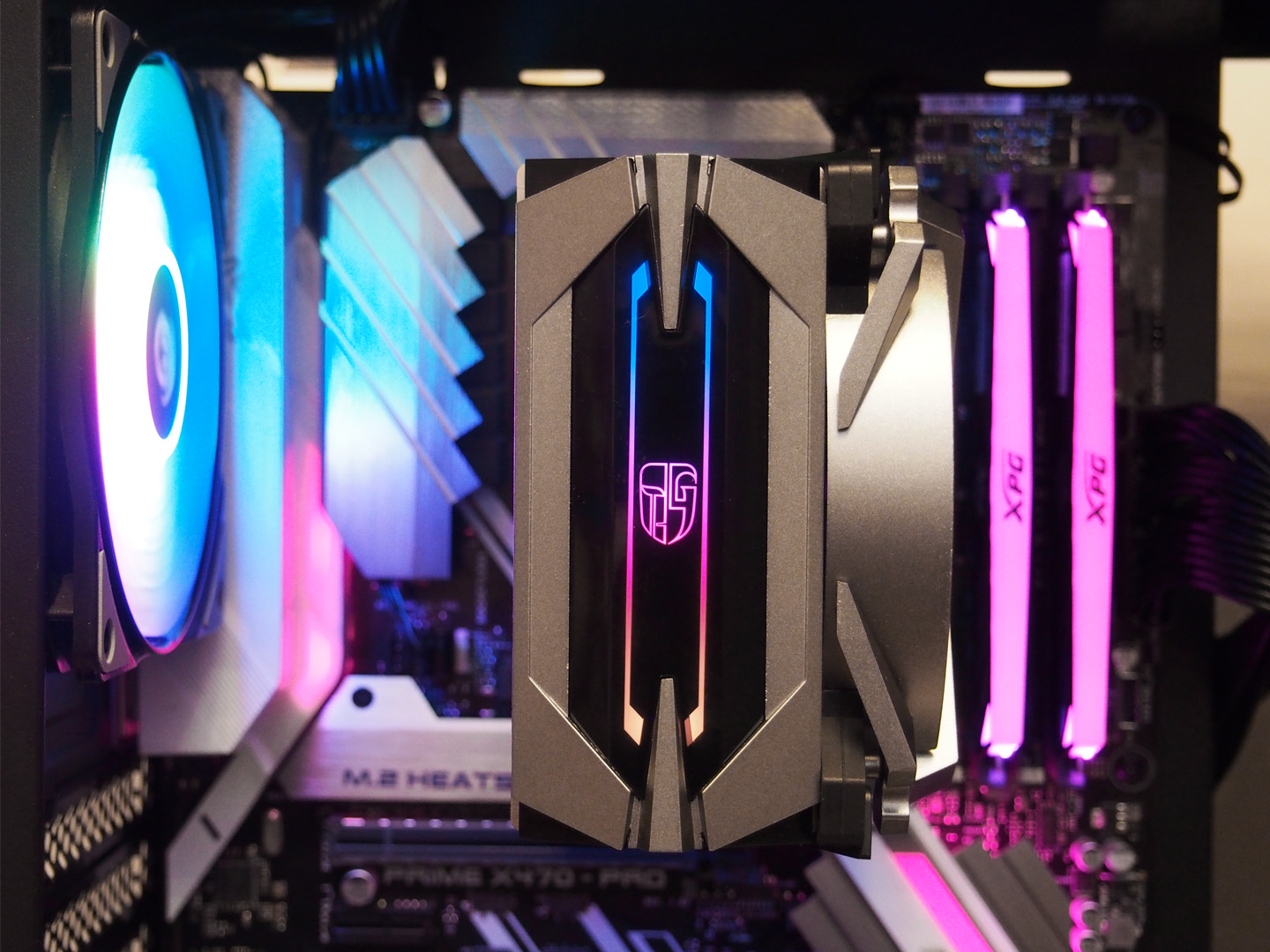

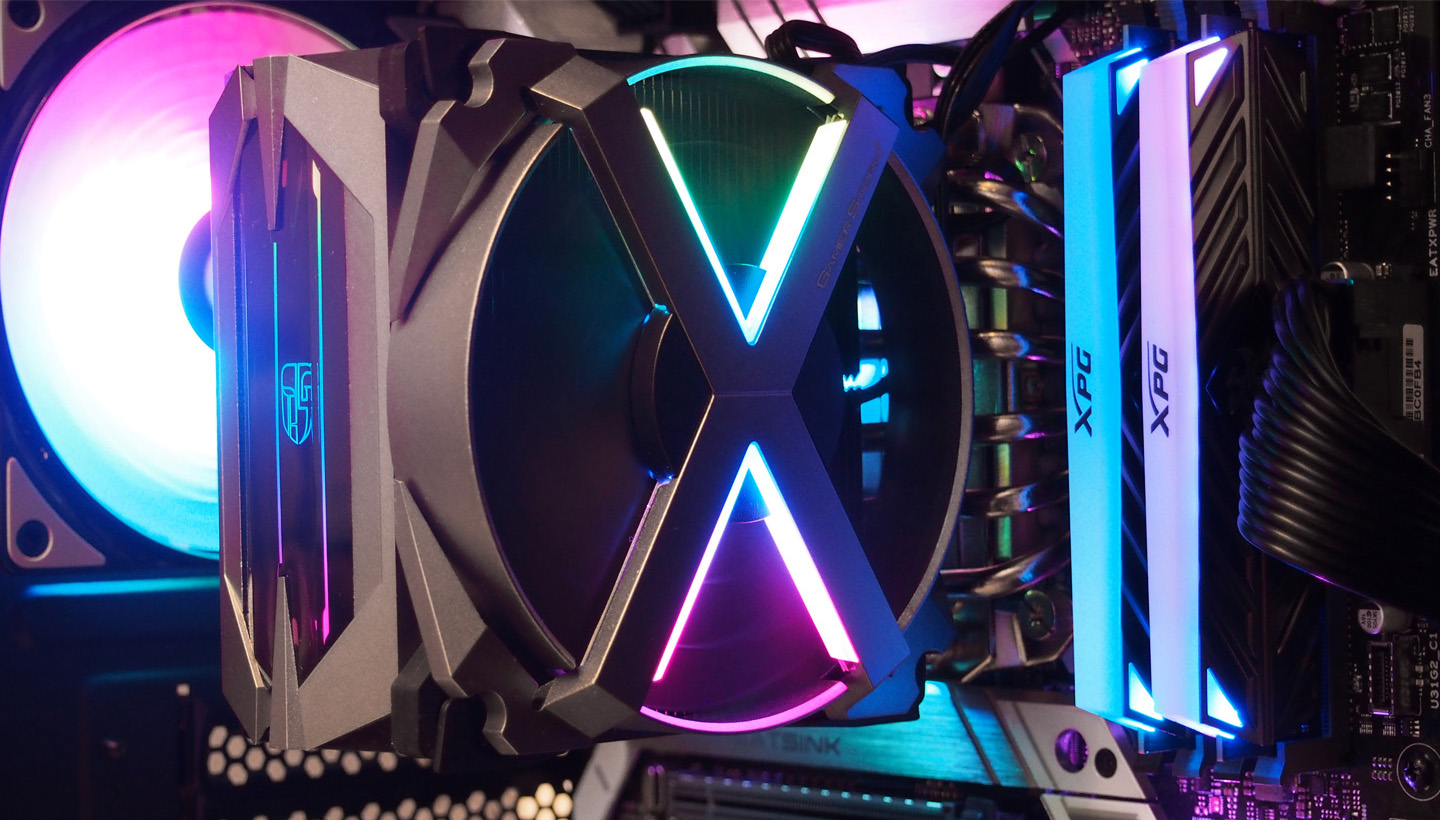

Подсветка реализована красиво. Плавные переливы цветов по граням импровизированного Х-подобного перекрестия гармонично сочетаются с подсветкой логотипа Gamer Storm на крышке кулера.



При подключении с помощью комплектного пульта управление обеими зонами осуществляется синхронно. Возможен выбор из немалого количества разных цветовых комбинаций и вариантов их пульсации и плавной смены. Средней кнопкой пульта переключается скорость эффекта.

Наглядная демонстрация заложенных режимов подсветки показана в прилагаемом видеоролике.

Тестирование

Для тестирования Deepcool Fryzen использовался тестовый стенд следующей конфигурации:

Тип комплектующих	Модель
Материнская плата	ASUS Prime X470-PRO (BIOS 4018 от 20.07.2018)
Процессор	AMD Ryzen 7 2700X
Система жидкостного охлаждения	Deepcool Castle 240 RGB
Оперативная память	2 х ADATA Spectrix D41 3200 МГц 8 ГБ (AX4U320038G16-ST41)
Твердотельный накопитель	Kingston A1000240 ГБ
Блок питания	Thermaltake Toughpower iRGB PLUS 850W Platinum
Корпус	Cougar Panzer-G

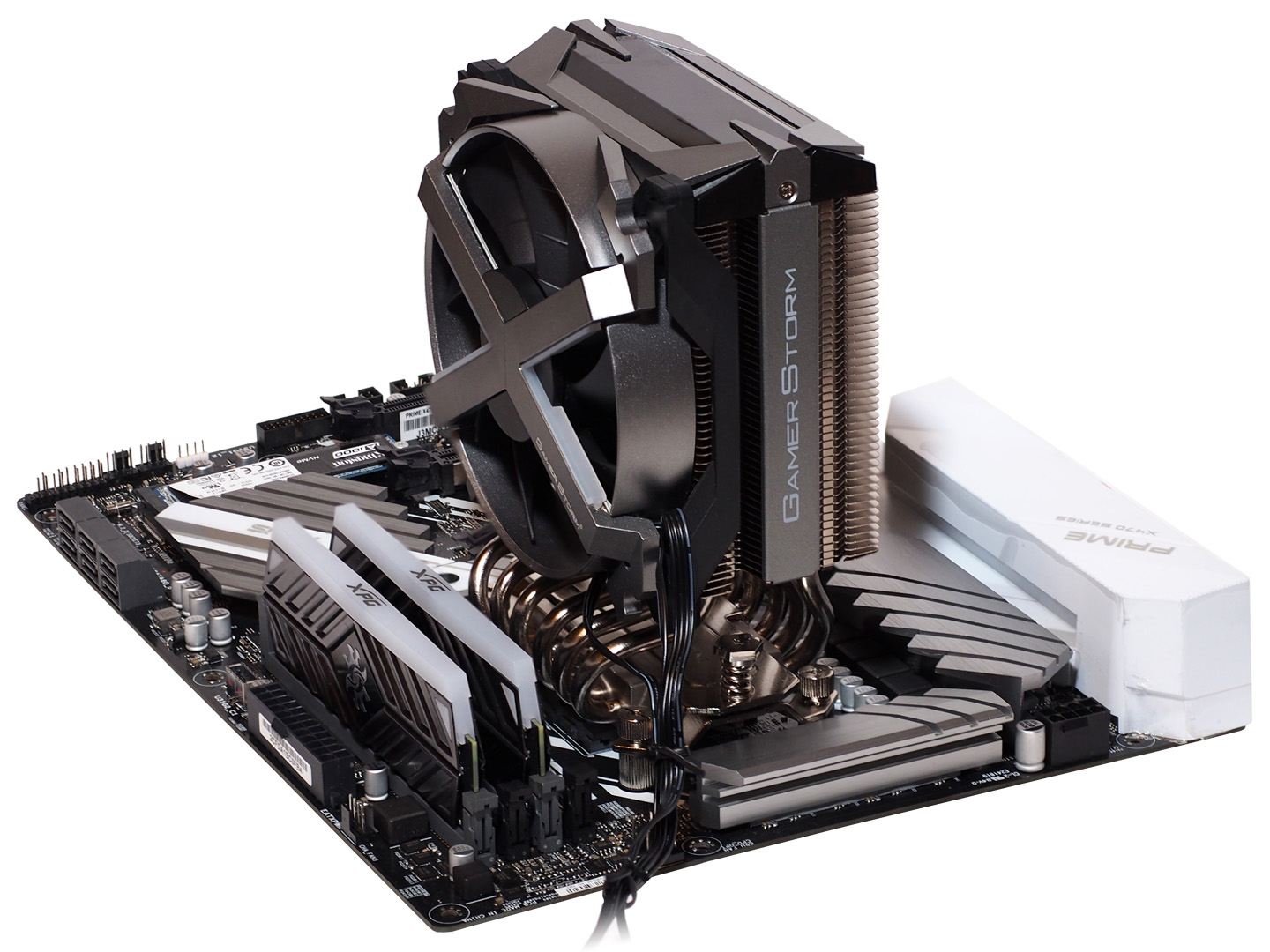

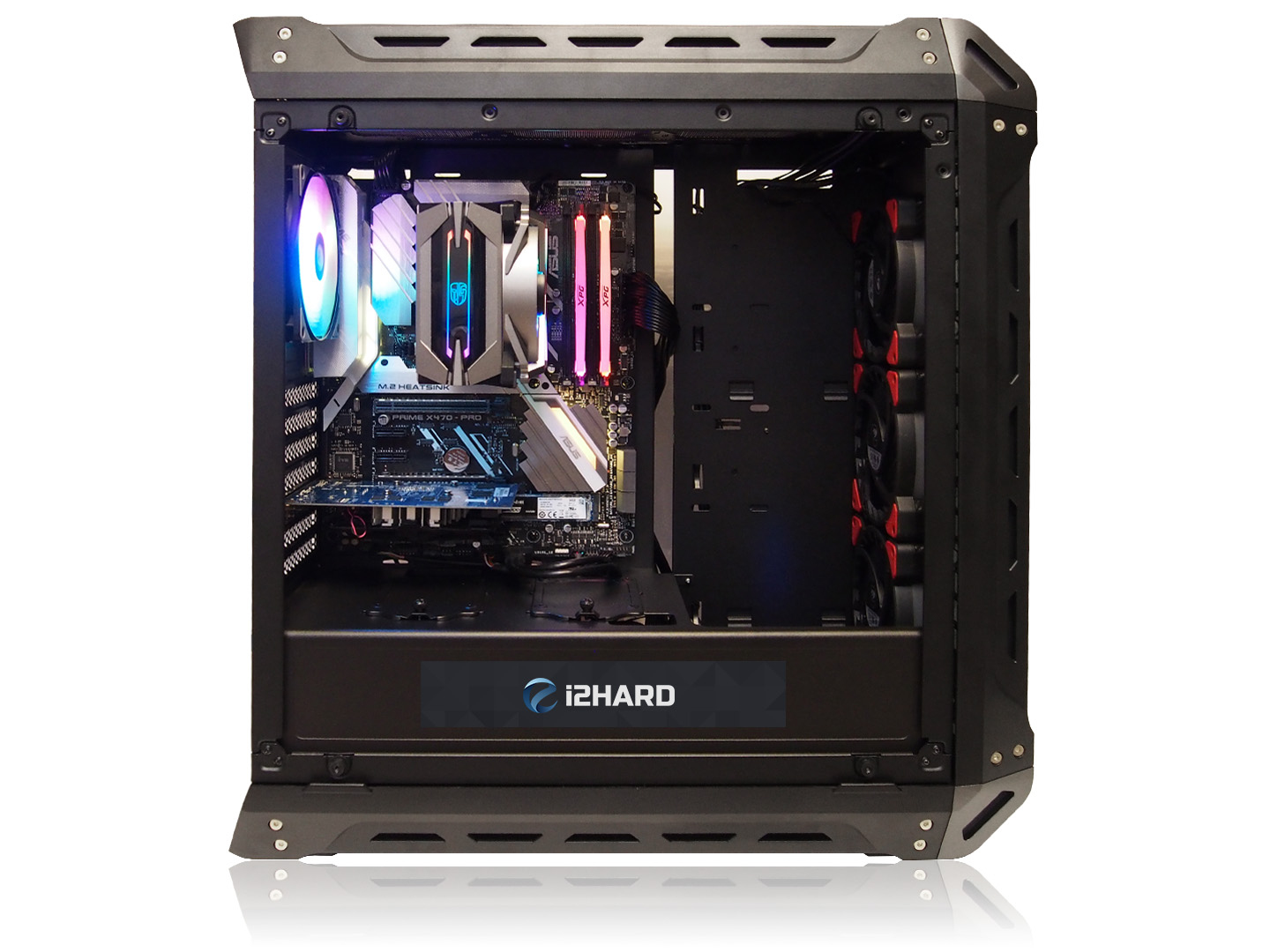

Установленный кулер не мешает слотам с модулями оперативной памяти, расстояние достаточное, чтобы влезли экземпляры с крупными радиаторами и системами подсветки. По высоте проблем с корпусами, поддерживающими установку башенных кулеров до 165 мм высотой, возникнуть не должно.

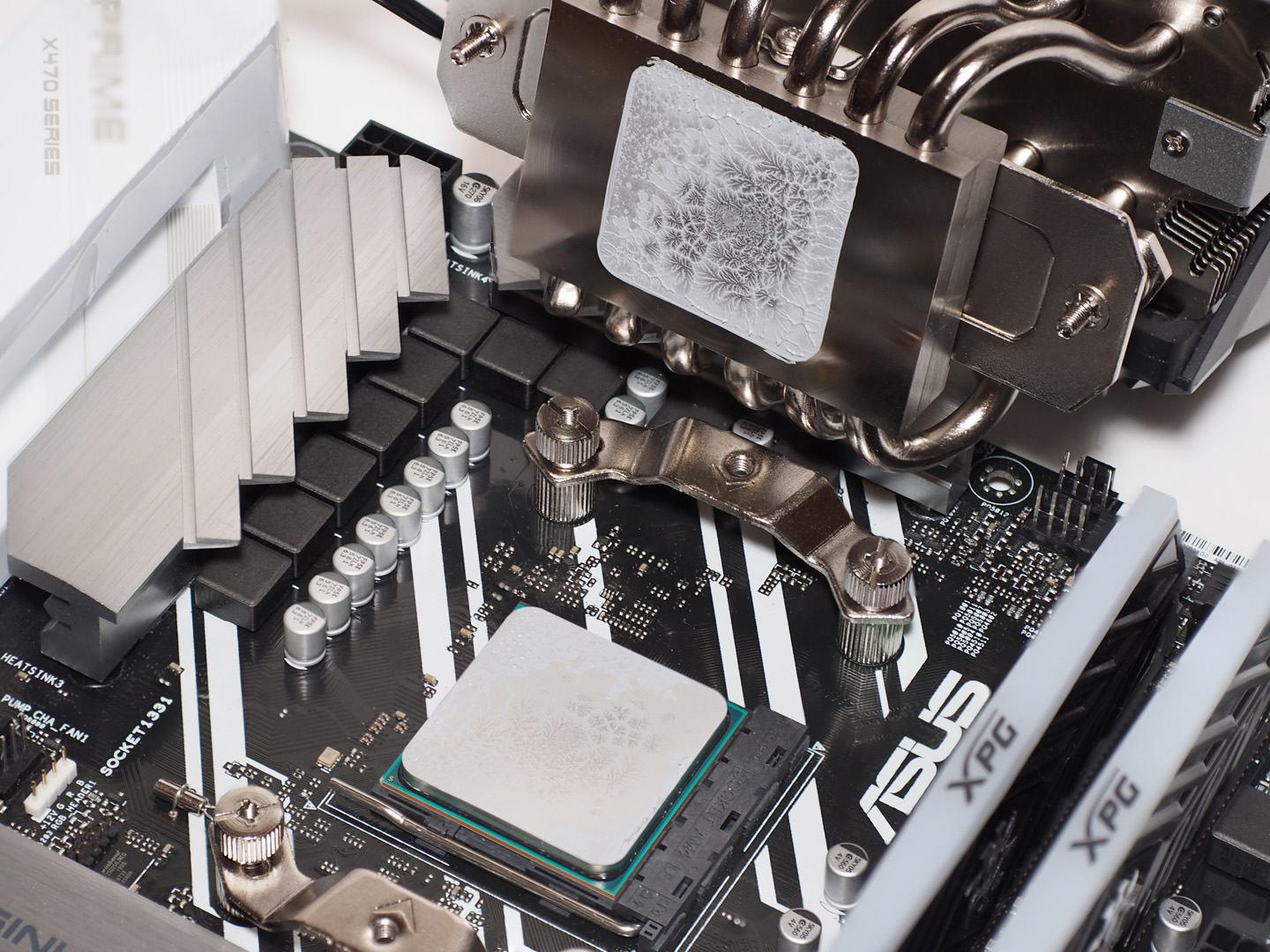

Основание кулера неплохо выровнено. Тестовый отпечаток термоинтерфейса показал хороший прижим к теплораспределительной крышке процессора.



Согласно спецификации, комплектный вентилятор на гидродинамическом подшипнике обеспечивает воздушный поток до 64 CFM. Измерение его скорости с помощью специализированной утилиты ASUS Fan Xpert 4 из состава AI Suite 3, при ШИМ-подключении к четырёхконтактному разъему CPU_FAN стендовой материнской платы ASUS Prime X470-PRO, подтвердил заявленный производителем диапазон скоростей от 500до 1800 оборотов в минуту с погрешностью в районе 10%. Старт вентилятора происходит приблизительно с 450 оборотов в минуту, но стабильная работа без остановки была только при скорости от 650-700 оборотов в минуту, т.е. при напряжении от 7 В и выше, как и заявлено Deepcool.

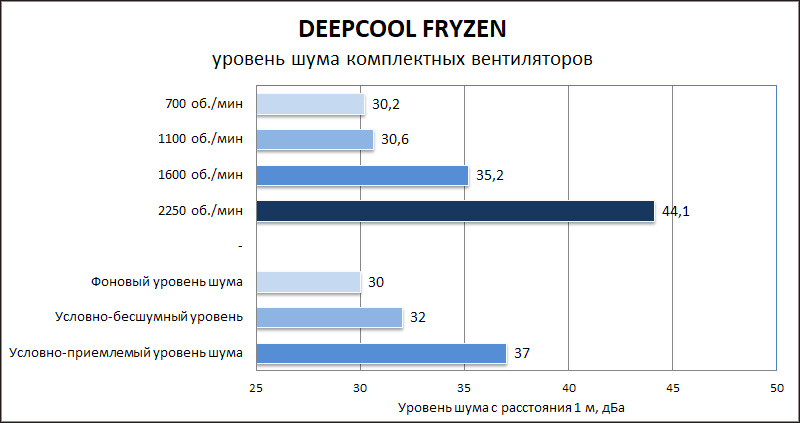

Вентилятор, несмотря на массивный декоративный обвес и систему подсветки, частично перекрывающую лопасти, работает достаточно тихо. На скорости 700 оборотов в минуту можно назвать его условно-бесшумным, до 1100-1200 об./мин- очень тихим, до 1600 об./мин - умеренно громким.

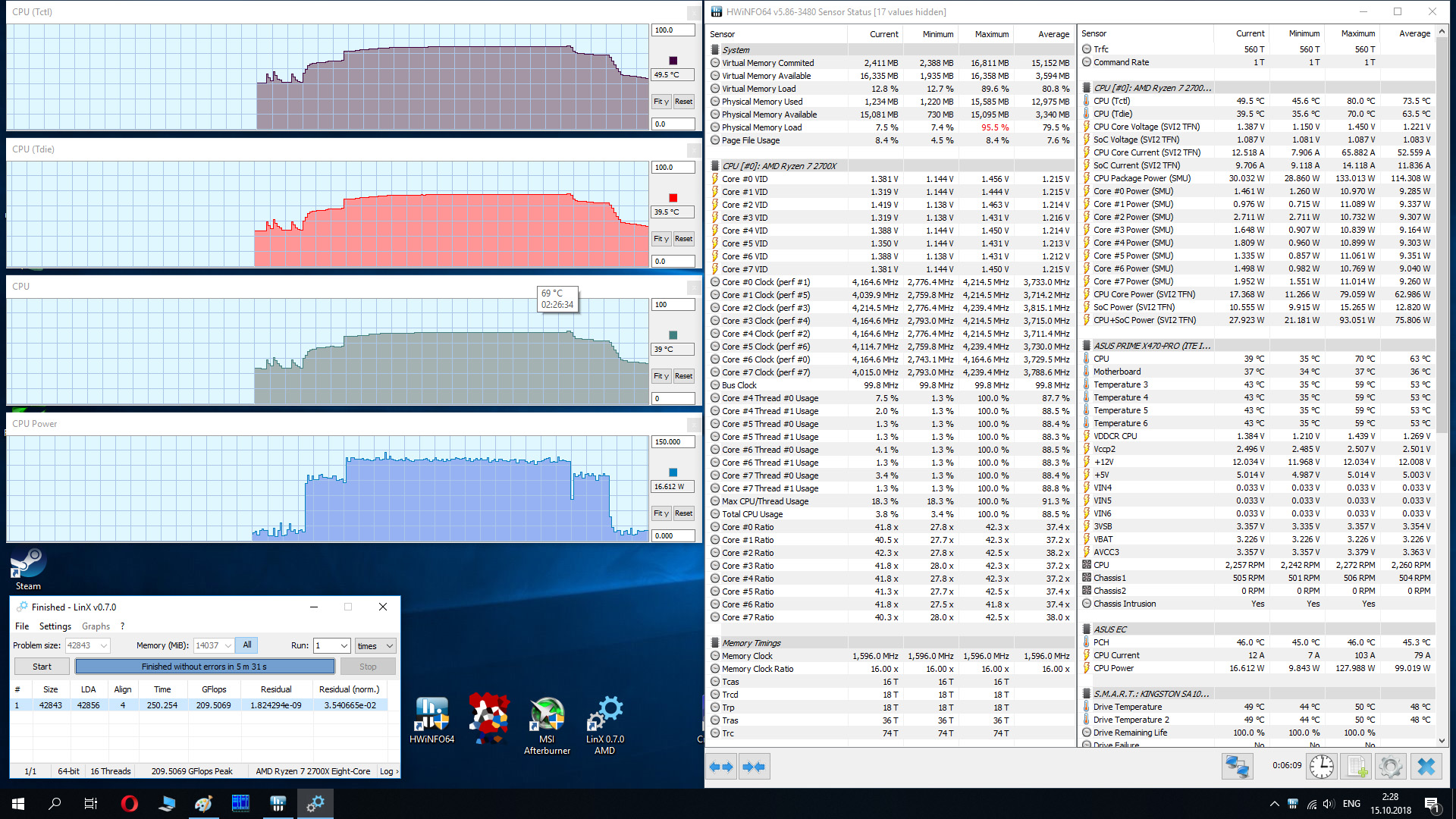

Замер эффективности охлаждения производился с центральным процессором AMD Ryzen 2700X, установленным на материнской плате ASUS Prime X470-PRO. Паспортное тепловыделение процессора заявлено компанией AMD на уровне 105 Вт. По показаниям мониторинга утилитой HWiNFO64 версии 5.86, в ходе запуска теста LinX 0.7.0 AMD, значение CPU Power достигало 128 Вт.

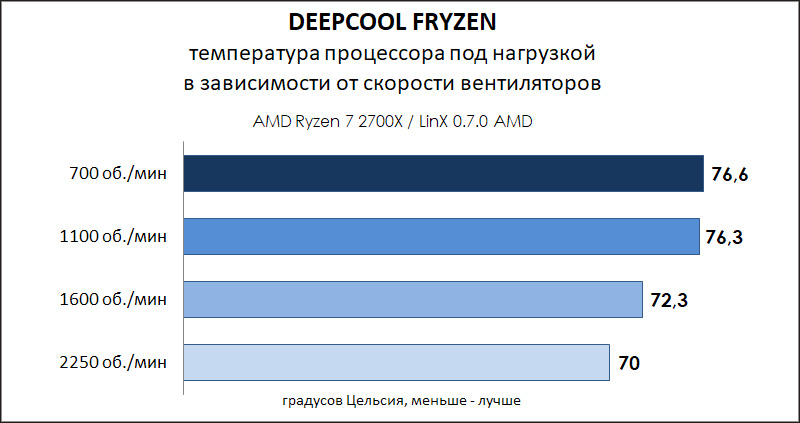

По результатам серии тестов с ручной установкой скоростивентилятора кулера получились следующие результаты.



Это хороший результат, сопоставимый с односекционными 120/140-мми некоторыми двухсекционными 240-ммсистемами жидкостного охлаждения AIO-типа.

Заключение

Анонсов новых моделей кулеров Deepcool в высокопроизводительном сегменте не было давно. И Fryzen можно в определенной степени назвать "глотком свежего воздуха" на фоне предложений конкурентов. Немного странным выглядит ограничение применения данной модели только с процессорами AMD, по крайней мере, комплектный бэкплейт имеет отверстия под сокеты Intel, и расширение поставкидополнительным набором крепежных скоб - не сильно увеличило бы стоимость конечного продукта, сделав его универсальным. Но производитель решил иначе и получилась интересная узкоспециализированная модель, которая даже своим названием намекает на использование не столько спроцессорами Threadripper, сколькос Ryzen-семейством. В названии многие усмотрели двоякое чтение: оптимисты видят в нём "Frozen Ryzen" ("замороженный Ryzen"), а пессимисты посмеиваются над "Fry Zen" ("Поджарь Zen"). Последняя трактовка, к счастью, не подтвердилась нашими тестами. Несмотря на тот факт, чтотехнические спецификации кулеране экстраординарны, они вполне соответствуют своему классу, и детище Deepcool хорошо справляется с охлаждением процессоров Ryzen.Основными "фишками" Deepcool Fryzen стоит признать дизайн,отличную настраиваемую подсветку и поддержку сокетов AMD TR4.

Преимущества Deepcool Fryzen:

• Интересный дизайн;
• Красивая управляемая подсветка;
• Хорошая эффективность;
• Поддержка сокетов всех актуальных desktop-платформ AMD, включая TR4;
• Совместимость с разными системами управляемой подсветки (ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync);
• Пульт управления в комплекте;
• Низкий уровень шума под нагрузкой при скорости вентиляторов до 1200 об./мин.

Недостатки Deepcool Fryzen:

• На максимальных оборотах вентилятордостаточно шумный.
