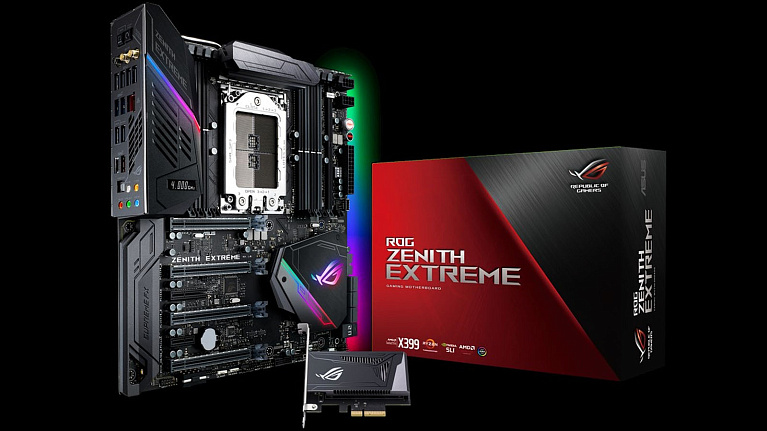

Обзор и тест материнской платы ASUS ROG ZENITH EXTREME

Материнская плата ASUS ROG Zenith Extreme входит в число самых продвинутых продуктов для процессоров AMD Ryzen Threadripper. Основу такого положения составляют технические характеристики, богатая комплектация и расширенные возможности этой материнской платы. Помимо обычного проводного соединения ROG Zenith Extreme располагает наличием беспроводного соединения Wi-Fi и Bluetooth. Присутствует в этом продукте и множество других интересных игровых и оверклокерских решений.
Обзор и тест материнской платы ASUS ROG ZENITH EXTREME
Материнская плата ASUS ROG Zenith Extreme входит в число самых продвинутых продуктов для процессоров AMD Ryzen Threadripper. Основу такого положения составляют технические характеристики, богатая комплектация и расширенные возможности этой материнской платы. Помимо обычного проводного соединения ROG Zenith Extreme располагает наличием беспроводного соединения Wi-Fi и Bluetooth. Присутствует в этом продукте и множество других интересных игровых и оверклокерских решений.

Технические характеристики

  • Модель- ROG ZENITH EXTREME
  • Socket- TR4
  • Чипсет- AMD X399
  • Тип памяти- DDR-4
  • Количество слотов памяти- 8
  • Оперативная память:
    • 8 x DIMM, Max. 128Гб, DDR4 3600(O.C.)/3200(O.C.)/2800(O.C.)/2666/2400/2133 MHz МГц;
  • Слоты расширения- 4 x PCI-E 3.0 x16, PCI-E x4, PCI-E x1, 3 x PCI-E M.2
  • Тип слотов M.2:
    • 2 x M.2 Socket 3, M Key, 2242/2260/2280/22110 (supports both SATA & PCIE SSD)
    • 1 x M.2 Socket 3, M key, 2242/2260/2280 (both SATA & PCIE mode)
  • Поддерживаемые режимы PCI-Express:
    • x16, x16/x16, x16/x8/x16, x16/x8/x16/x8
  • Звук- 8-канальный (7.1) SupremeFX S1220
  • Сетевой интерфейс- Gigabit Ethernet Intel I211AT (10/100/1000 Мбит/с), Wi-Fi, Bluetooth
  • Разъёмы на задней панели- 9 x USB 3.1, USB 3.1 Type-C, RJ-45, S/PDIF (оптический)
  • Форм-фактор- E-ATX (305 ммx 277 мм).

Упаковка и комплектация

В качестве надежной упаковки ROG Zenith Extreme используется толстый прочный картон, раскрашенный в корпоративные фирменные цвета серии ROG. На лицевой стороне упаковки присутствует название платы, а также указаны используемые в ней технологии.
На тыльной стороне коробки размещена фотография устройства и подробно расписаны технические характеристики ROG Zenith Extreme. Особо важныепо мнению производителямоменты отмечены с помощью отдельных фото. Акцент сделан на отдельную сетевую плату с 10 Гбит/с розеткой, наличиеWi-Fi, разъемы для лент подсветки, дисплей и три М.2 слота для накопителей.
Внутри коробки материнская плата ROG Zenith Extreme уложена в отдельный картонный бокс, прикрытый сверху прозрачным пластиковым поддоном.
В комплектацию ROG Zenith Extreme входит:
  • пара антенн для Wi-Fi и Bluetooth;
  • выносная сетевая карта 10 Гбит/с;
  • флешка с ПО и драйверами;
  • DIMM M.2 адаптер;
  • плата расширения 4-пин PWM и кабель для ее подключения;
  • три мостика NVIDIA SLI;
  • шесть кабелей SATA;
  • кабели для подключения лент подсветки;
  • металлический упор для видеокарты;
  • комплект креплений для установки выносного вентилятора;
  • винты для крепления М.2 накопителей;
  • логотип ROG;
  • Q-Connector;
  • набор наклеек;
  • картонная подставка под кружку;
  • купон на 25% скидку в магазине CableMod;
  • документация.

Внешний вид и особенности

Как и большинство материнских плат для платформы AMD TR4, продукт ROG Zenith Extreme выполнен в форм-факторе Е-АТХ. Габариты устройства составляют 305 х 277 мм, в корпус ПК плата крепится с помощью девяти точек крепления.
Производитель выбрал черный цвет печатной платы, словно подчеркивая статусность ROG Zenith Extreme. Тыльная сторона устройства закрыта металлическим бэкплейтом частично. С помощью этой пластины реализована подсветка правого торца платы.
На тыльной панели ROG Zenith Extreme пользователь обнаружит:
  • кнопку сброса настроек;
  • кнопку обновления BIOS с внешнего накопителя USB;
  • восемь USB 3.1 Gen 1;
  • один USB 3.1 Gen 2 Type-A;
  • один USB 3.1 Gen 2 Type-C;
  • три гнезда для антенн Wi-Fi и Bluetooth;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов;
  • сетевую розетку RJ-45.

Демонтаж металлической пластины с тыльной стороны печатной платы позволяет увидеть, как на ROG Zenith Extreme реализована подсветка правого торца.
Рассмотрим и остальные съемные элементы платы. За охлаждение чипсета AMD X399 отвечает массивный алюминиевый радиатор, контакт с которым выполняется через толстую термопрокладку.
Колодки разъемов платы и аудиотракт прикрывает пластиковая накладка. В нее встроен дисплей, который может отображать различную сервисную информацию о ROG Zenith Extreme.
Также в этой панели предусмотрена подсветка надписи Zenith Extreme и решетка для охлаждающего вентилятора.
Сам вентилятор типоразмером 40 х 40 мм находится на системе охлаждения, которая состоит из двух радиаторов, объединенных между собой тепловыми трубками.
Контакт с элементами нагрева осуществляется через термопрокладки. Вентилятор работает с переменной скоростью, которая зависит от величины нагрева системы питания процессора.
Еще один элемент охлаждения цепей питания процессора находится с тыльной стороны печатной платы. Он представляет собой металлическую пластину с небольшой по ширине термопрокладкой.
После демонтажа всех навесных элементов можно более подробно рассмотреть ROG Zenith Extreme. Оценивая возможности подключения вентиляторов, стоит отметить три разъема 4-пин PWM в непосредственной близости от процессорного разъема. Еще три разъема находятся в нижней части ROG Zenith Extreme. Для подключения большего количества вентиляторов используется выносная плата, увеличивающая количество 4-пин PWM разъемов.
Система питания процессора на ROG Zenith Extreme построена по 8+3 фазной схеме. Основной конвертер питания находитсянад околосокетным пространством.
Здесь используются интегральные сборки IR3555M, за управление питанием отвечает цифровой ШИМ-контроллер ASP1405I.
Еще три фазы питания размещены сразу под сокетом материнской платы. Контроль над ними возложен на цифровой ШИМ-контроллер ASP1405I.
Для установки оперативной памяти используется восемь разъемов DIMM DDR4, совокупный объем памяти может составлять внушительные 128 Гб. Поддерживаются модули с частотой от 2133 до 3600 МГц.
Для накопителей М.2 предусмотрен разъем, в который устанавливается фирменная плата DIMM М.2 с двумя соответствующими портами на борту. Для питания материнская плата ROG Zenith Extreme располагает одним 24-пин и двумя 8-пин коннекторами питания. Для оверклокеров предусмотрены точки замера напряжений, а также кнопки START и RESET.
Еще один М.2 разъем прячется недалеко от чипсета материнской платы. Он закрыт алюминиевым радиатором со светодиодной подсветкой. Это единственный разъем М.2 на ROG Zenith Extreme, который оснащается охлаждением. Для вывода порта USB 3.1 Gen 2 Type-C на фронтальную панель корпуса предусмотрен соответствующий разъем, который находится недалеко от 24-пин силового коннектора материнской платы.
Классические накопители с интерфейсом SATA поддерживаются материнской платой ROG Zenith Extreme в количестве шести штук. Для самых современных накопителей предусмотрен один разъем U.2. Справа от колодок SATA находится 19-пин коннектор USB 3.1 Gen 1 для вывода разъемов на фронтальную панель корпуса ПК.

Благодаря достаточному количеству линий PCIe процессора, материнская плата предлагает четыре слота PCI-E 3.0 x16, работающие по схеме х16+х8+х16+х8. Все слоты для графических адаптеров имеют металлический усиленный корпус и фирменные фиксаторы. Слоты PCI-E x4 и PCI-E x1 реализованы силами чипсета AMD X399.
Чипсет материнской платы AMD X399 произведен на 10-й неделе 2017 года. Он имеет теплораспределительную крышку для организации лучшего охлаждения.
Звуковой тракт материнской платы ROG Zenith Extreme находится в левом нижнем углу. Производитель использует позолоченные контакты разъемов 3.5 мм, а наводки от остальных элементов платы изолирует во избежание помех и ухудшения качества звука.
Основу звуковой системы ROG Zenith Extreme составляет 7.1-канальный кодек SupremeFX S1220 и ЦАП ESS ESS9018Q2C. Поддерживается усиление для высокоомных наушников, в обвязке используются качественные аудиоконденсаторы японского производителя.
Ни нижней грани ROG Zenith Extreme реализован дополнительный разъем питания Molexв случае мультиграфических конфигураций. Он стабилизирует питание на PCI-E x16 слотах. Для подключения лент подсветки предусмотрены +5В и +12В колодки контактов. На плате ROG Zenith Extreme они выделены белым цветом.
Также на нижней панели ROG Zenith Extreme можно обнаружить весьма полезные для оверклокеров переключатели и кнопки SLOW_MODE, SAFE_BOOT и RETRY_BUTTON. Контакты для подключения кнопок и светодиодов корпуса находятся на плате ROG Zenith Extreme в самом правом нижнем углу.
Сетевые возможности ROG Zenith Extreme реализованы с помощью гигабитного контроллера Intel WGI211AT. Наличию разъемов USB 3.1 Gen 2 материнская плата ROG Zenith Extreme обязана контроллеру ASMedia ASM3142.
Для оперативного контроля и мониторинга используется контроллер ITE IT8665E.

Возможности UEFI BIOS

Материнская плата ROG Zenith Extreme оснащается BIOS, оформленным согласно серии Republic of Gamers в красно-черных тонах. Оболочка поделена на два интерфейса - базовый и продвинутый. Во втором случае пользователь получает полный доступ к настройкам ROG Zenith Extreme. Хорошая проработка сделана на оверклокерские возможности платы и на управление вентиляторами. В то же время BIOS платы ROG Zenith Extreme может быть обновлен как встроенными средствами обновления, так и с помощью накопителя USB. Язык интерфейса представлен на 10 языках.

Конфигурация тестового стенда

• ASUS ROG ZENITH EXTREME (BIOS 1402);
• AMD Ryzen Threadripper 2950X @4200 MHz/1.35 V;
• KFA2 Hall of Fame DDR4 3466 MHz 4x8 Gb (cl14-15-14-14-28 1T);
• ASUS GeForce GTX 1080 Ti Strix OC;
• EK-XLC Predator 240 (Ryzen Edition, mod);
• GoodRAM IRDM Ultimate 240 Gb (Windows 10 Pro) + Goodram Irdm Pro 480 GB + 2000 GB HDD;
• Corsair RM1000i;
• Thermaltake View 31 TG.
Для проверки оверклокерских возможностей ROG Zenith Extreme мы предприняли попытку разгона процессора и оперативной памяти. Наш комплект памяти смог заработать на ROG Zenith Extreme на частоте 3533 МГц с таймингами 14-15-14-28-1Т. Процессор Ryzen Threadripper 2950X удалось разогнать до внушительной частоты в 4200 МГц со всеми активными вычислительными ядрами.

Результаты производительности

Для оценки производительности собранной системы с материнской платой ROG Zenith Extreme мы провели несколько тестов в различных бенчмарках и рабочих приложениях. Для сравнения были использованы результаты в номинальном режиме и после разгона системы.
Проведенные тесты показали, что после разгона процессора и оперативной памяти на материнской плате ROG Zenith Extreme удается получить заметное увеличение производительности.

Заключение

Это уже не первая материнская плата для процессоров AMD Ryzen Threadripper в нашей редакции, но ROG Zenith Extreme является самой технологичной и укомплектованной из тех, что нам довелось протестировать. Сильными сторонами этой материнской платы являются хорошие возможности разгона. Это касается и организации системы охлаждения фаз питания процессора, и программных настроек BIOS материнской платы. Не меньшего внимания заслуживают и сетевые возможности платы. ROG Zenith Extreme предлагает сразу три вида сетевого подключения, одним из которых является высокоскоростной 10 Гбит/с разъем, реализованный с помощью выносного контроллера.
В продукте ROG Zenith Extreme стоит также отметить хорошую и разнообразную поддержку устройств, где пользователь сможет установить не только три М.2 накопителя, но и подключить девайс по U.2 разъему. При этом только для одного из трех накопителей М.2 плата ROG Zenith Extreme предусматривает наличие радиатора охлаждения.
Не забыты производителем и геймерские фишки, такие как RGB-подсветка с возможностью подключения светодиодных лент и качественная звуковая система с поддержкой высокоомных игровых наушников. Оверклокерские возможности также не забыты в ROG Zenith Extreme - множество точек замера напряжений, кнопки включения и рестарта прямо на плате и удобное обновление BIOS с накопителя позволят экспериментировать с разгоном удобнее, смелее и безопаснее.
Единственное, что может отпугнуть потенциального покупателя от ROG Zenith Extreme, это высокая цена данного продукта. Старт продаж этой материнской платы начался с отметки в 549$, что может вызвать желание экономного пользователя обратить внимание на другие более бюджетные варианты. Но если покупка процессора AMD Ryzen Threadripper стоимостью около 599-999$ не является для вас проблемой, то и на ROG Zenith Extreme тоже можно обратить внимание.

Плюсы:
  • одна из лучших укомплектованных материнских плат для AMD Ryzen Threadripper;
  • использование качественных элементов для производства;
  • хорошая организация охлаждения материнской платы;
  • наличие USB 3.1 Gen 2 Type-C для фронтальной и тыльной панели;
  • кнопки запуска и рестарта на плате;
  • возможность восстановления прошивки BIOS с накопителя USB при неработающей системе;
  • сетевой 10 Гбит/с контроллер в виде отдельной PCI-E платы в комплекте;
  • беспроводные соединения Wi-Fi и Bluetooth;
  • наличие U.2 разъема.

Минусы:
  • высокая цена;
  • охлаждение предусмотрено только для одного М.2 накопителя.
