Обзор и тест кулера Enermax ETS-T50 AXE

Ни для кого не секрет, что на рынке систем охлаждения для персональных ПК жизненный цикл моделей определяется зачастую постоянством платформ. И, как это часто бывает, лишь выход новой платформы оживляет рынок и стимулирует производителей на выпуск новых моделей. Благодаря AMD и ее платформе АМ4 компания Enermax, как и многие другие производители систем охлаждения, представила новые модели охладителей. Модель с наименованием ETS-T50 AXE тайваньского производителя поступила в продажу совсем недавно, но уже успела вызвать интерес многочисленной аудитории пользователей персональных компьютеров. Наша редакция получила на тесты Enermax ETS-T50 AXE, и в этом обзоре мы расскажем про особенности данного кулера, а заодно и оценим эффективность его охлаждения на паре актуальных платформ Intel и AMD.

• Наименование модели - ETS-T50 AXE (ETS-T50A-DFP)

• Socket - AMD Socket FM1, FM2(+), AM2(+), AM3(+), (AM4) и Intel LGA 775, 115x, 1366, 2011(v3), 2066
• Тепловые трубки - 5 шт х 6 мм
• Материал радиатора - алюминий+медь
• Количество вентиляторов - 1, D.F.Pressure PWM
• Размеры вентилятора - 120x120 мм
• Скорость вращения вентилятора - 800 - 2000 об/мин
• Уровень шума вентилятора - 16 - 27 дБ
• Воздушный поток - 33.69 - 85.43 CFM
• Тип подшипника - Twister Bearing
• Ресурс работы вентиляторов - 160000 часов
• Высота кулера - 160 мм
• Размеры (ШхВхГ) - 111.9 x 160 x 138.7 мм
• Масса - 0.86 кг
• Гарантия - 12 месяцев

В ассортименте воздушных охладителей компании Enermax кулер ETS-T50 AXE является топовой моделью среди других продуктов, поэтому оформление упаковки представлено в черном премиальном цвете. Производитель подчеркивает для данного кулера высокую эффективность охлаждения процессоров с TDP до 250 Вт, а также совместимость с платформами AMD AM4 и Intel LGA2066. Разумеется, что и с другими актуальными платформами обоих производителей процессоров этот кулер совместим, исключение для ETS-T50 AXE составляет лишь AMD TR4.

Технические характеристики ETS-T50 AXE и схема габаритов кулера представлены на одной из сторон упаковки. Здесь же производитель доводит до сведения пользователя комплект поставки кулера ETS-T50 AXE

Внутри картонной коробки охладитель размещен по центру, в специально сконструированном под него отсеке. Это позволит защитить ETS-T50 AXE от механических повреждений даже в случае падения коробки. Сбоку в белом картонном боксе находятся аксессуары кулера.

В комплектацию кулера Enermax ETS-T50 AXE, помимо самого охладителя с вентилятором, входит:

Система охлаждения ETS-T50 AXE поставляется уже в собранном виде, охлаждающий вентилятор и пластиковая решетка направления воздушного потока уже установлены на радиатор. При столь непростой конструкции кулер не является массивным, его габариты составляют 160х111.9х138.7 мм в высоту, толщину и длину соответственно. С высотой в 160 мм этот кулер будет совместим с большинством моделей узких и бюджетных корпусов для персональных ПК.

Фирменной особенностью ETS-T50 AXE является, конечно же, система направления выходного воздушного потока с помощью направляющей пластиковой решетки с поворотным механизмом. Такое инженерное решениев системах воздушного охлаждения можно встретить совсем нечасто.

И вентилятор, и направляющая воздушный поток решетка крепится к корпусу радиатора с помощью пластиковых рамок с защелками. Черный является визитной карточкой для модели ETS-T50 AXE, поскольку вся конструкция кулера окрашена в этот цвет. При взгляде сбоку видно, что основание кулера смещено в сторону от радиатора.

За обдув радиатора ETS-T50 AXE отвечает 120-мм вентилятор D.F.Pressure PWM с фирменным подшипником Twister Bearing. Ресурс работы этого вентилятора составляет 160000 часов. Корпус вентилятора по углам крепления оборудован антивибрационными прокладками. Кабель вентилятора защищен тканевой оплеткой, для подключения к материнской плате используется разъем 4-пин PWM.

Технические характеристики вентилятора D.F.Pressure PWM заслуживают отдельного уважения. Эта модель способна работать в диапазоне скоростей от 800 до 2000 об/мин. При данных скоростях производитель заявляет об уровне шума вентилятора от 16 до 27 дБа. Пластиковое крепление к корпусу радиатора также оснащено резиновыми антивибрационными прокладками.

Пластиковая решетка с поворотным механизмом, установленная на тыльную сторону радиатора, служит для направления выходного потока воздуха. С помощью регулировки пользователь может направить воздушный поток в сторону от материнской платы, на материнскую плату или вверх от нее. Иногда такая функциональность может быть полезной, когда требуется дополнительный обдув радиатора системы питания процессора. Но и это еще не все возможности, которыми обладает этот элемент конструкции ETS-T50 AXE. Поворотная направляющая решетка может быть заменена пользователем на второй 120-мм вентилятор охлаждения, что позволит модифицировать стандартный кулер ETS-T50 AXE до двухвентиляторного охладителя.

Радиатор ETS-T50 AXE выполнен из алюминия и меди, все компоненты окрашены в черный цвет. Медными являются его пять тепловых трубок, остальные элементы башенной конструкции - из алюминия. Алюминиевые пластины имеют характерный вырез по центру для доступа к креплению основания. Пять тепловых трубок диаметром 6 мм располагаются по телу радиатора в шахматном порядке.

Пять тепловых трубок диаметром 6 мм располагаются по телу радиатора в шахматном порядке. Крепление алюминиевых пластин к тепловых трубкам выполнено методом опрессовки металла.

Сложная форма верхней пластины содержит характерные направляющие для организации воздушного потока через тело охладителя. Этим рисунком производитель как бы намекает, что наивысшая эффективностьрадиатора достигается при именно таком прохождения воздуха, а не иначе.

Основание кулера ETS-T50 AXE представляет собой небольшой решетчатый радиатор, через контактную площадку которого проходят тепловые трубки. Крепление кулера интегрировано в конструкцию основания и не является съемным.

При переходе тепловых трубок из основания кулера в массив алюминиевых пластин можно наблюдать сложный изгиб каждого элемента с характерным смещением вправо.

Контактная площадка основания кулера ETS-T50 AXE представляет собой следующую картину. Здесь используется технология прямого контакта тепловых трубок с теплораспределительной крышкой процессора. Для наилучшей теплопередачи сами тепловые трубки в месте контакта обработаны фрезой, но идеальной обработки поверхности здесь нет.

На примере процессора AMD Ryzen 5 2600X можно рассмотреть пятно контакта ETS-T50 AXE, которое можно охарактеризовать, как хорошее. Видно, что одна из пяти тепловых трубок не полностью контактирует с теплораспределительной крышкой процессора, но в целом стоит отметить равномерное распределение термопасты, а значит и равномерное распределение прижимных усилий.

Установка системы охлаждения ETS-T50 AXE является простой и быстрой. На примере платформы AMD AM4 продемонстрируем этот процессор пошагово. Начальным этапом является демонтаж штатного крепления материнской платы и установка металлического бэкплейта с тыльной стороны PCB материнской платы.

Затем переворачиваем материнскую плату и устанавливаем на четыре металлических стержня пластиковые стойки.

Поверх пластиковых стоек кладем металлическую рамку крепления, которую фиксируем четырьмя металлическими винтами с накатанной головкой.

После этого наносим термопасту на теплораспределительную крышку процессора и устанавливаем радиатор ETS-T50 AXE. Перед установкой радиатора с него придется демонтировать на время штатный вентилятор. После того как основание кулера прикручено, штатный вентилятор можно вернуть на место.

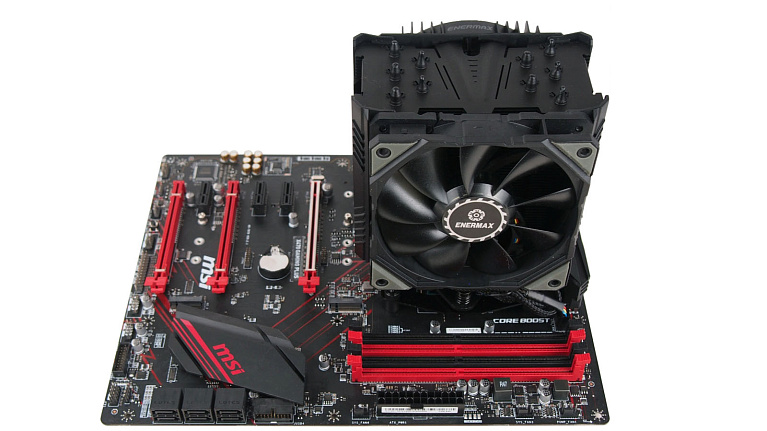

В собранном и установленном виде охладитель ETS-T50 AXE принимает следующий вид. Как мы уже говорили выше, пластиковая решетка позволяет направить выходной поток воздуха в любом направлении, поскольку этот элемент конструкции вращается на 360 градусов.

Ввиду особенности конструкции и габаритов ETS-T50 AXE этот кулер совместим с любыми модулями памяти. Даже если пользователь будет использовать высокие модули памяти, указанный выше не создаст никаких проблем.

Не будет проблемой кулер ETS-T50 AXE и для видеокарты, установленной в первый слот PCI-E материнской платы.

AMD AM4

• Материнская плата: MSI X470 Gaming Plus;
• Процессор: AMD Ryzen 5 2600X 6-core в разгоне до 4000МГц при напряжении 1.27 В;
• Система охлаждения: Enermax ETS-T50 AXE;
• Термоинтерфейс: Arctic MX-2;
• Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
• Видеокарта: Gigabyte GeForce GTX 1080 Ti Gaming;
• Блок питания: Corsair HX750 Platinum мощностью 750 Ватт;
• Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
• Корпус: открытый тестовый стенд;
• Операционная система: Windows 10 x64 Pro.

Intel LGA1151v2

• Материнская плата: MSI B360 Gaming Plus;
• Процессор: Intel Core i5-8600k 6-core в разгоне до 4100МГц при напряжении 1.19 В;
• Система охлаждения: Enermax ETS-T50 AXE;
• Термоинтерфейс: Arctic MX-2;
• Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
• Видеокарта: Gigabyte GeForce GTX 1080 Ti Gaming;
• Блок питания: Corsair HX750 Platinum мощностью 750 Ватт;
• Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
• Корпус: открытый тестовый стенд;
• Операционная система: Windows 10 x64 Pro.

На обеих платформах рабочие частоты процессоров были установлены в фиксированные значения. Кулер Enermax ETS-T50 AXE по заявлению производителя характеризуется высокой эффективностью охлаждения при чрезвычайно низком уровне шума, поэтому мы проверили работу этого охладителя с акцентом на тихий режим работы кулера. С помощью настроек BIOS материнских плат были выставлены значения оборотов для вентилятора Enermax ETS-T50 AXE на 600, 700 и 1150 об/мин соответственно. Нагрузка на процессор осуществлялась с помощью утилиты Prime95, мониторинг температур выполнялся с помощью программы HWiNFO64. Максимальная температура самого горячего ядра процессора бралась за контрольное значение. Тестирование производилось в помещении с температурой 25 градусов Цельсия.

А вот шестиядерный AMD Ryzen 5 2600X на материнской плате с чипсетом Х470 мы разогнали сразу, что позволило получить несколько иную картину. Во время нагрузки процессора все шесть его ядер работали на частоте 4000 МГц при напряжении 1.27 В. При скорости вращения вентилятора на 1150 об/мин тестируемый кулер ETS-T50 AXE держался молодцом. При меньших же скоростях вращения вентилятора появилась недостаточная отдача тепла от тела радиатора ETS-T50 AXE, что сразу вызвало существенный рост температуры процессора.

Стильный внешний вид в черном исполнении и цена в 4400 рублей на российском рынке - это то, что может привлечь внимание к Enermax ETS-T50 AXE. Что же касается работыкулера, то стоит отметить высокую эффективность данного охладителя вместе с низким уровнем шума. Простота и удобство установки рассматриваемой нами модели будут дополнительным плюсом для новичков. А совместимость со всеми актуальными на сегодняшний день платформами позволят использовать Enermax ETS-T50 AXE даже при постоянном апгрейде вашего ПК. Те, кому стандартных возможностей Enermax ETS-T50 AXE будет недостаточно, смогут установить на эту систему охлаждения второй вентилятор, благо крепление для этого уже присутствует в конструкции охладителя. Наши тесты охладителя Enermax ETS-T50 AXE ограничились 6-ядерными процессорами Intel и AMD. Но учитывая высокую эффективность кулера, мы можем рекомендовать его для охлаждения, как с имеющихся на рынке 8-ядерных процессоров AMD Ryzen 7, так и для новых 8-ядерных процессоров Intel, появление которых на платформе LGA1151v2 ожидается в ближайшее время.

Плюсы:

Минусы:

• при низкой скорости вращения вентилятора эффективность теплоотвода сильно падает.
