Обзор и тест Tt Riing Trio 12 RGB Radiator Fan TT Premium Edition (3-Fan Pack)

Компания Thermaltake продолжает радовать компьютерных энтузиастов своими новыми разработками по визуальному оформлению ПК. Вентиляторы с RGB-подсветкой давно стали привычны. Такие модели имеются в арсенале практически всех компаний. Но дизайнеры Thermaltake предпочитают быть всегда на шаг впереди, они выпустили первый в мире вентилятор с тремя независимыми кольцевыми зонами подсветки - Riing Trio 12 RGB.

В нашей редакции побывал комплект из трех таких вентиляторов - Thermaltake Riing Trio 12 RGB Radiator Fan TT Premium Edition (3-Fan Pack). Каждый вентилятор оснащен 30 светодиодами с индивидуальной настройкой каждого с помощью утилиты TT RGB PLUS. В четвертом квартале этого года обещана поддержка голосового управления через мобильное приложение, поддержка голосового помощника Amazon Alexa и синхронизация с экосистемой Razer Chroma Lighting.

Пока ПО дорабатывается, давайте познакомимся с возможностями представленного комплекта.

Спецификации

  • Модель: CL-F072-PL12SW-A (Fan x3, Controller x1);
  • Размеры вентилятора: 120×120×25;
  • Интерфейс подключения контроллера: USB 2.0 коннектор 9-пин;
  • Стартовое напряжение: 9 В;
  • Номинальное напряжение: 12 В и 5 В;
  • Расчетный ток: 0.12 А;
  • Входная мощность: 12 В – 4.32 Вт, 5 В – 15.4 ВТ (3×Fan);
  • Скорость вентилятора 500-1500 об/мин;
  • Максимальное давление воздуха: 1.4 мм H2O;
  • Максимальный поток воздуха: 41.13 CFM;
  • Шум: 25.2 дБ(А);
  • Тип подшипника: гидравлический;
  • Срок службы: 40000 часов при 25°С;
  • Вес: 168 г.

Упаковка и комплектация

Комплект из вентиляторов поставляется в картонной коробке с яркой полиграфией. Упаковка насыщена всевозможной информацией.

На лицевой стороне расположено изображение вентилятора с включенной подсветкой. Под ним - значки Razer Chroma и TT AI и указание комплекта: три вентилятора и один контроллер. В колонке с правого бока дано указание модели, подсветки на 16.8 млн цветов, 30 LED-ламп, наличие PWM-контроля вращения вентилятора и характеристики шума и максимальных оборотов.

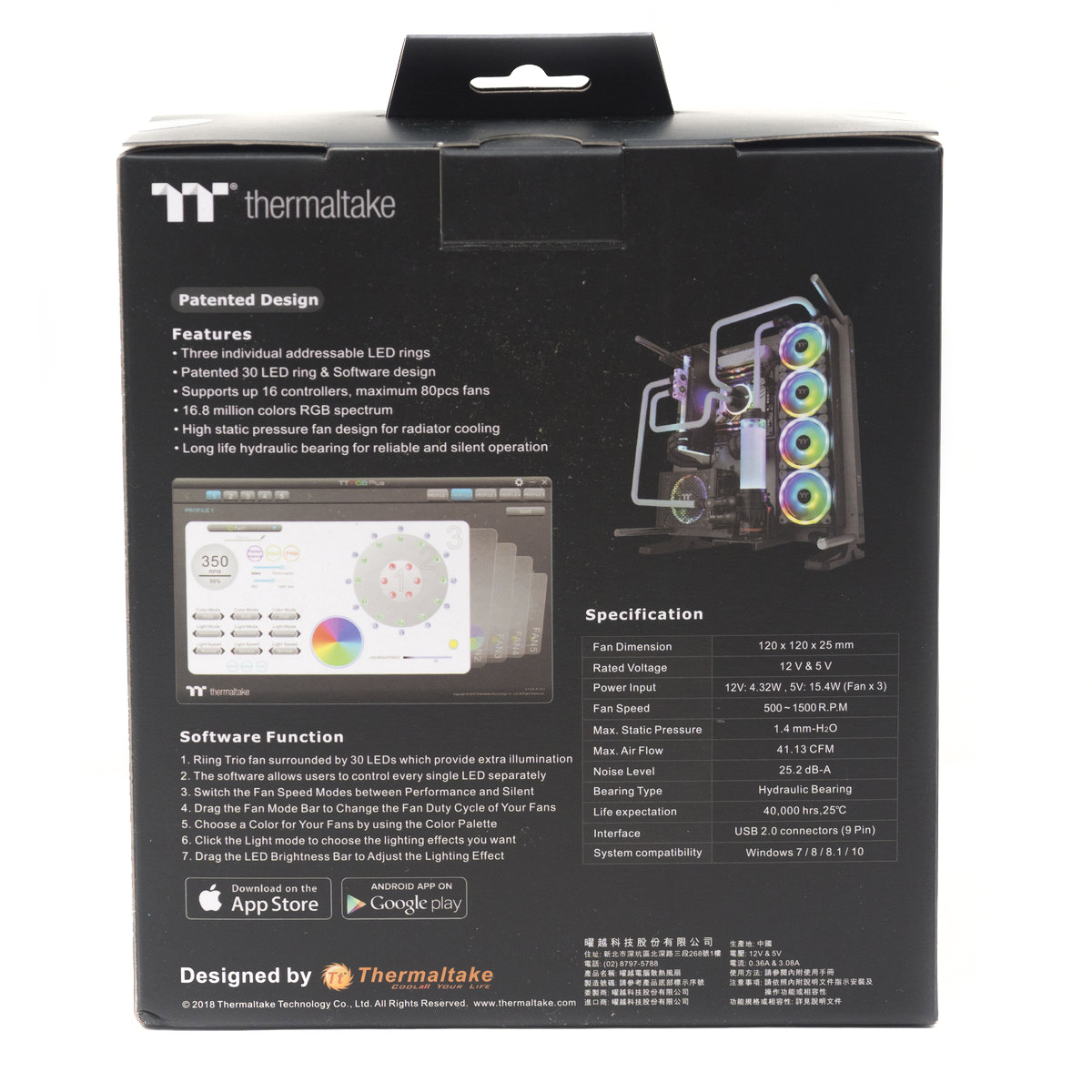

На обратной стороне упаковки более подробные технические характеристики изделия. Приводится скрин окна утилиты TT RGB PLUS и перечислены возможности программы.

На правом боку коробки изображения вентилятора в разных плоскостях, на левом - характеристики подсветки и наклейка с указанием модели и серийным номером изделия.

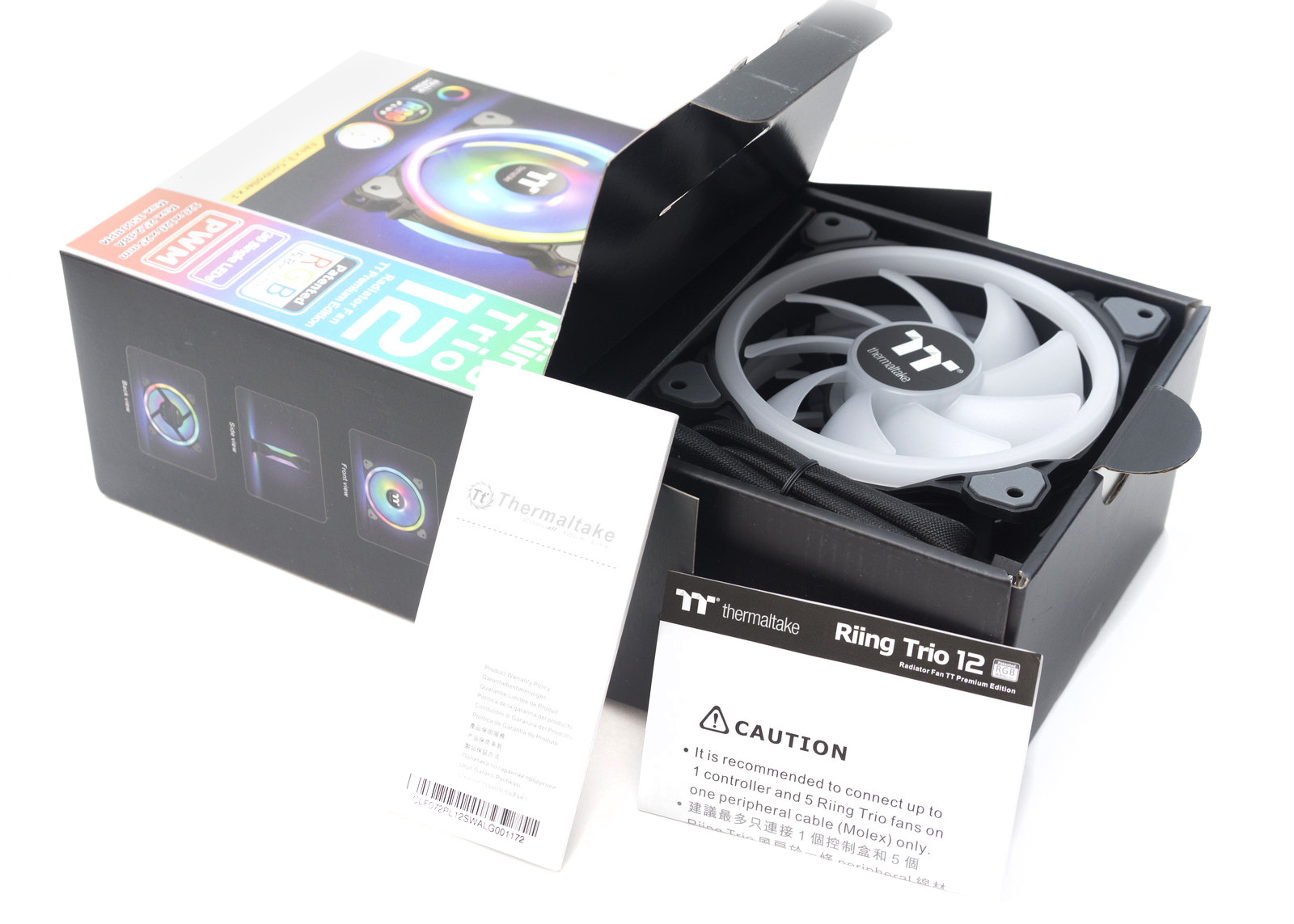

Клапан коробки заклеен гарантийными стикерами. Внутри коробки находится картонная ячейка с вентиляторами и коробочка с комплектующими плюс гарантийный талон.

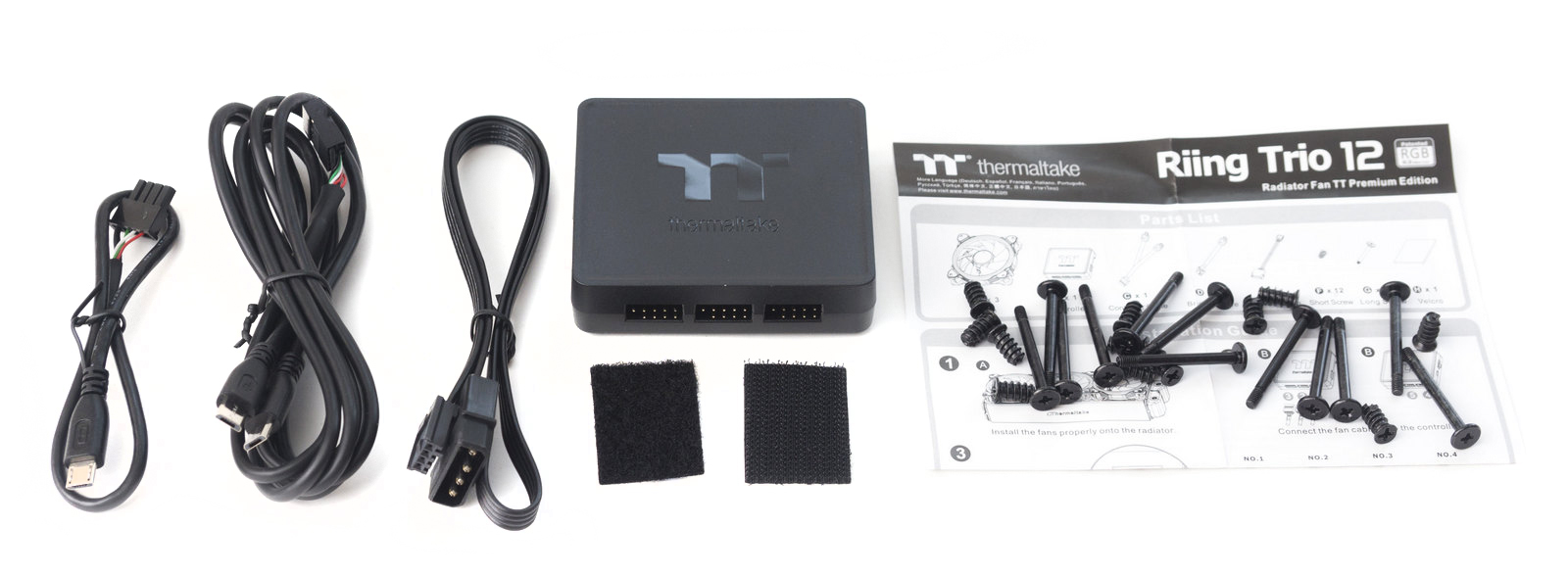

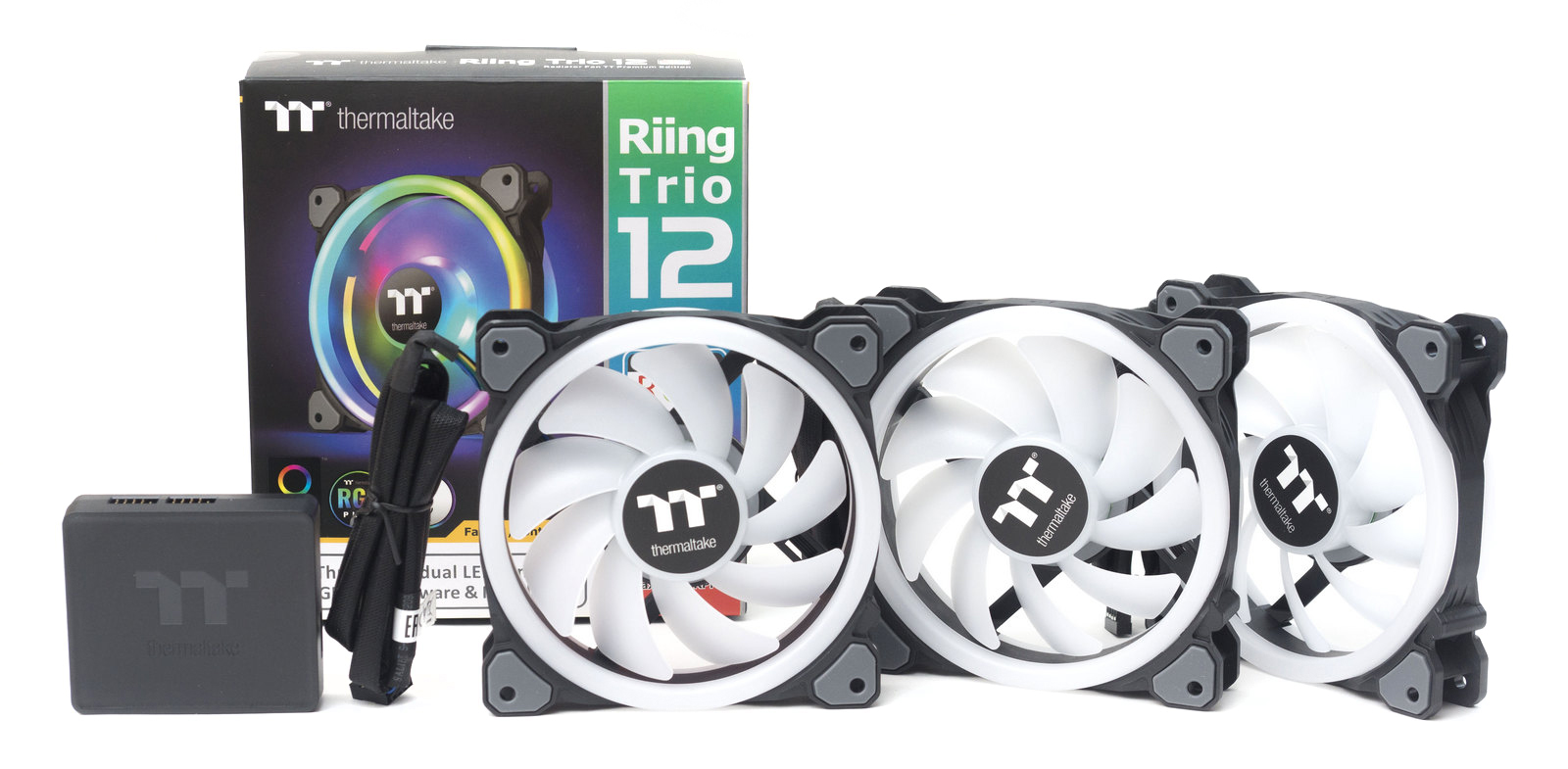

В комплект входит:

  • Три вентилятора CL-F072-PL12SW-A;
  • Контроллер управления;
  • Molex кабель для подключения питания;
  • Двойной USB 2.0 кабель для подключения к материнской плате;
  • Кабель синхронизации двух контроллеров;
  • Наклейки с липучками для крепления контроллера;
  • 12 длинных и 12 коротких винтов для крепления вентиляторов;
  • Инструкция пользователя.

Внешний вид

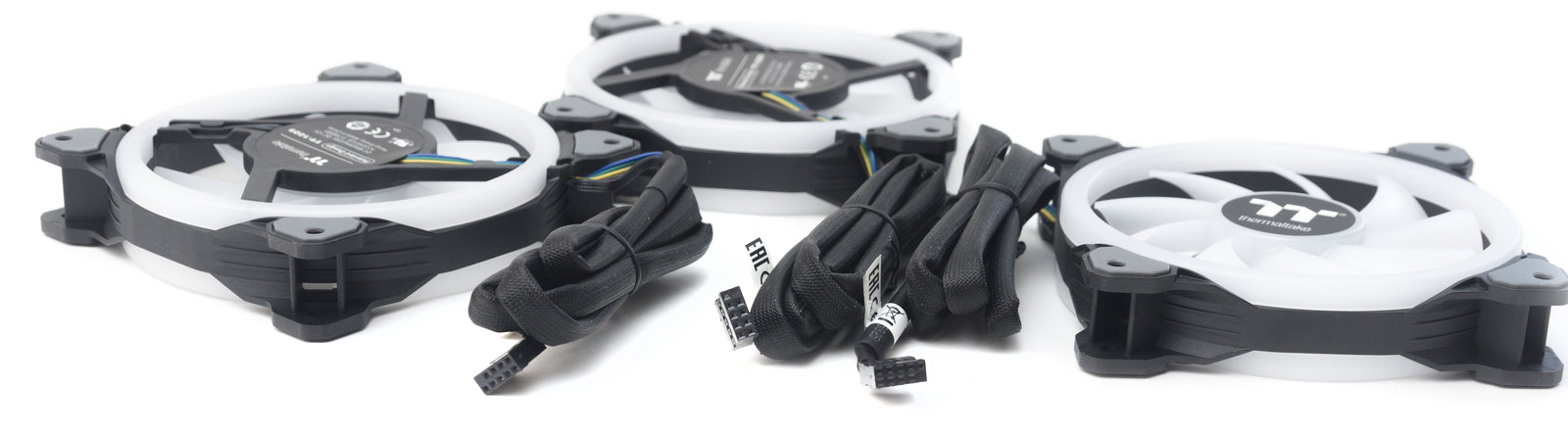

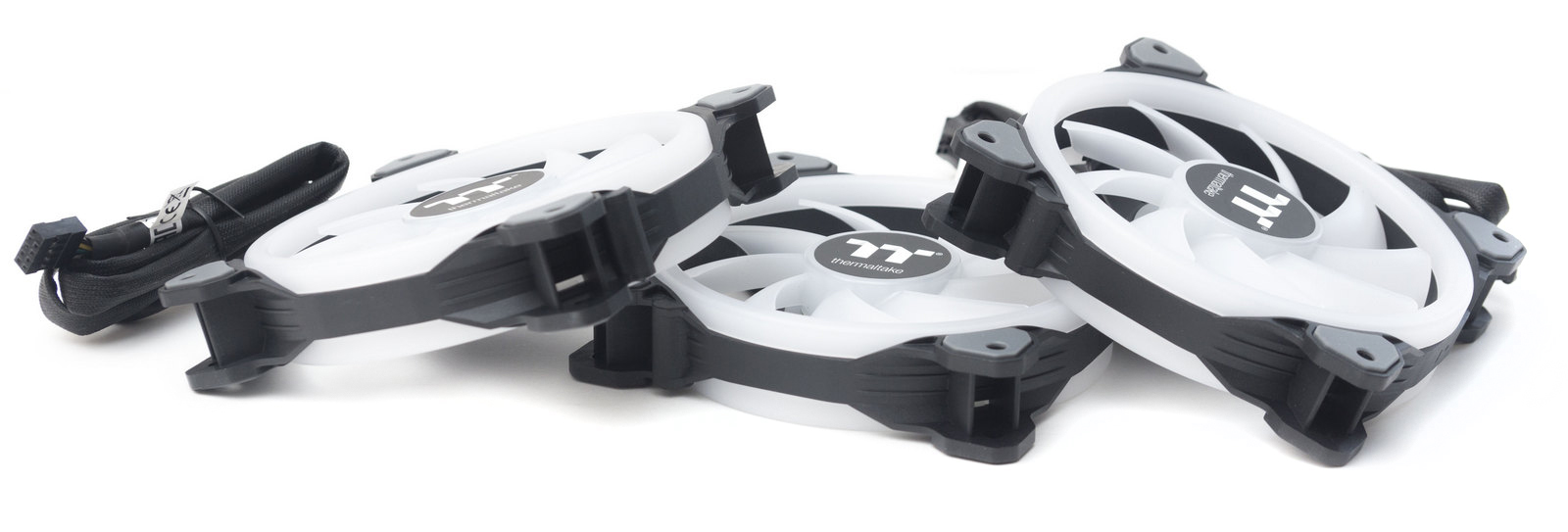

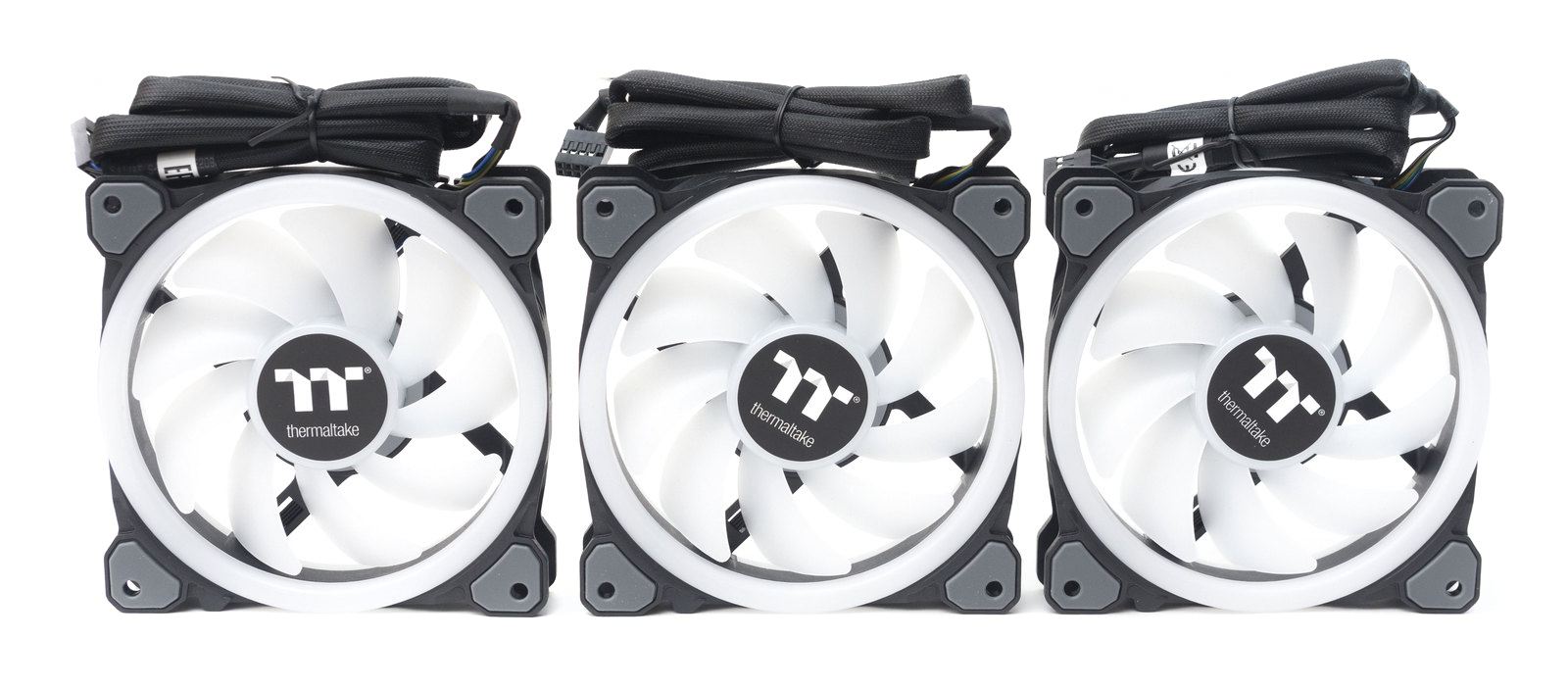

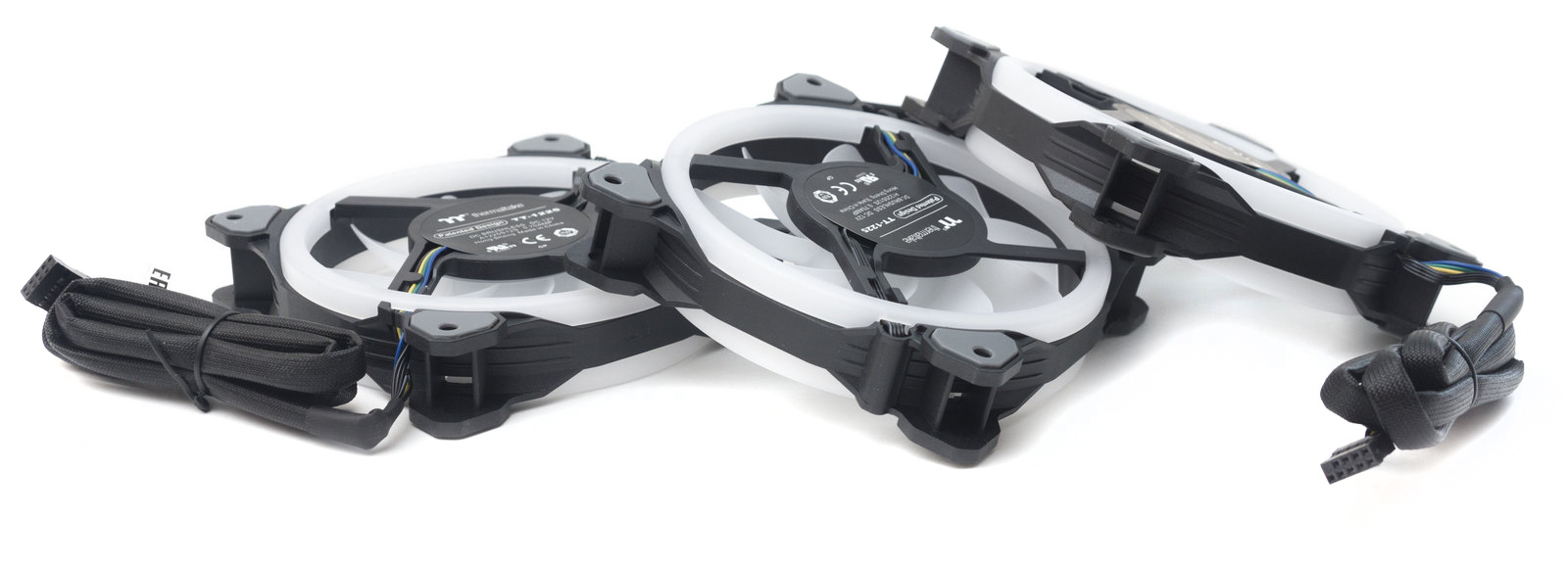

Корпус вентиляторов выполнен из двух видов пластика. В основе - рамка из черного пластика с двойными ушками по четырем углам.

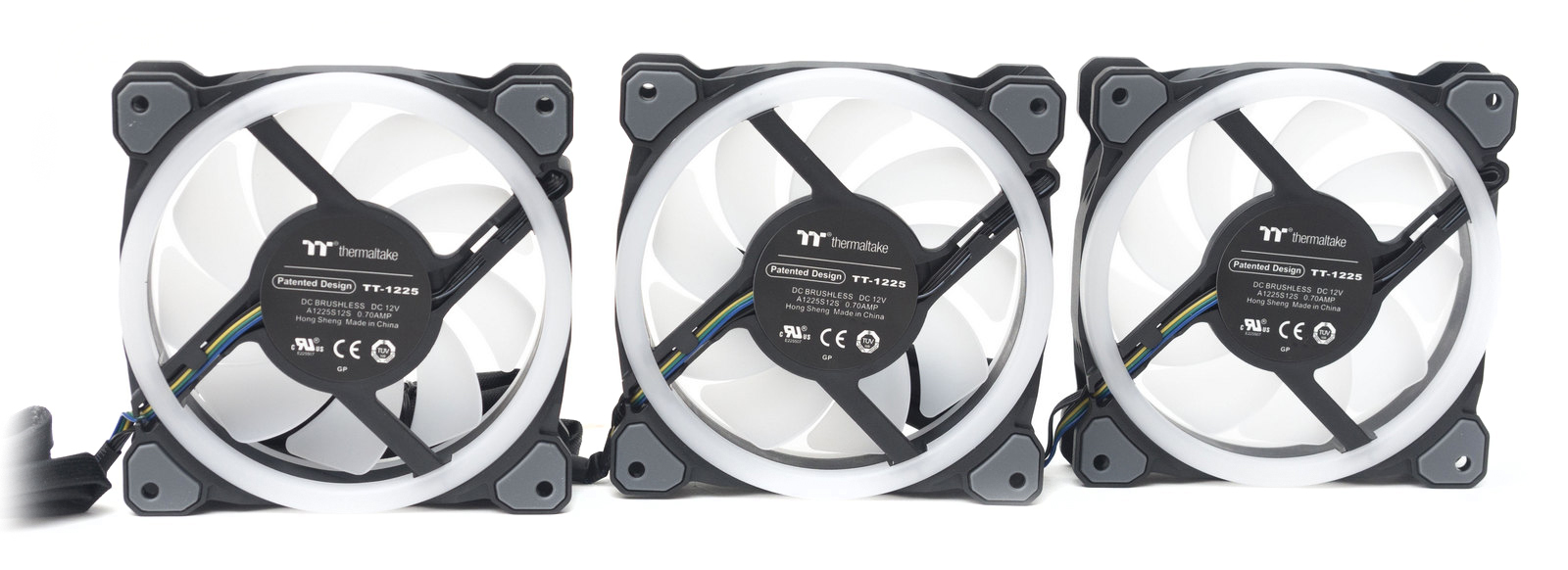

На четырех направляющих по центру крепится основание для двигателя. В конструкции используется гидравлический подшипник с собственной смазкой.

В рамку с двух сторон вставлены два кольца из полупрозрачного пластика. В каждом кольце по 12 адресных светодиодов. Еще 6 светодиодов встроено в основание лопастей. Всего лопастей девять, выполнены они также из полупрозрачного пластика.

Для предотвращения передачи вибраций на корпус ПК на ушках вокруг отверстий креплений наклеены прорезиненные накладки.

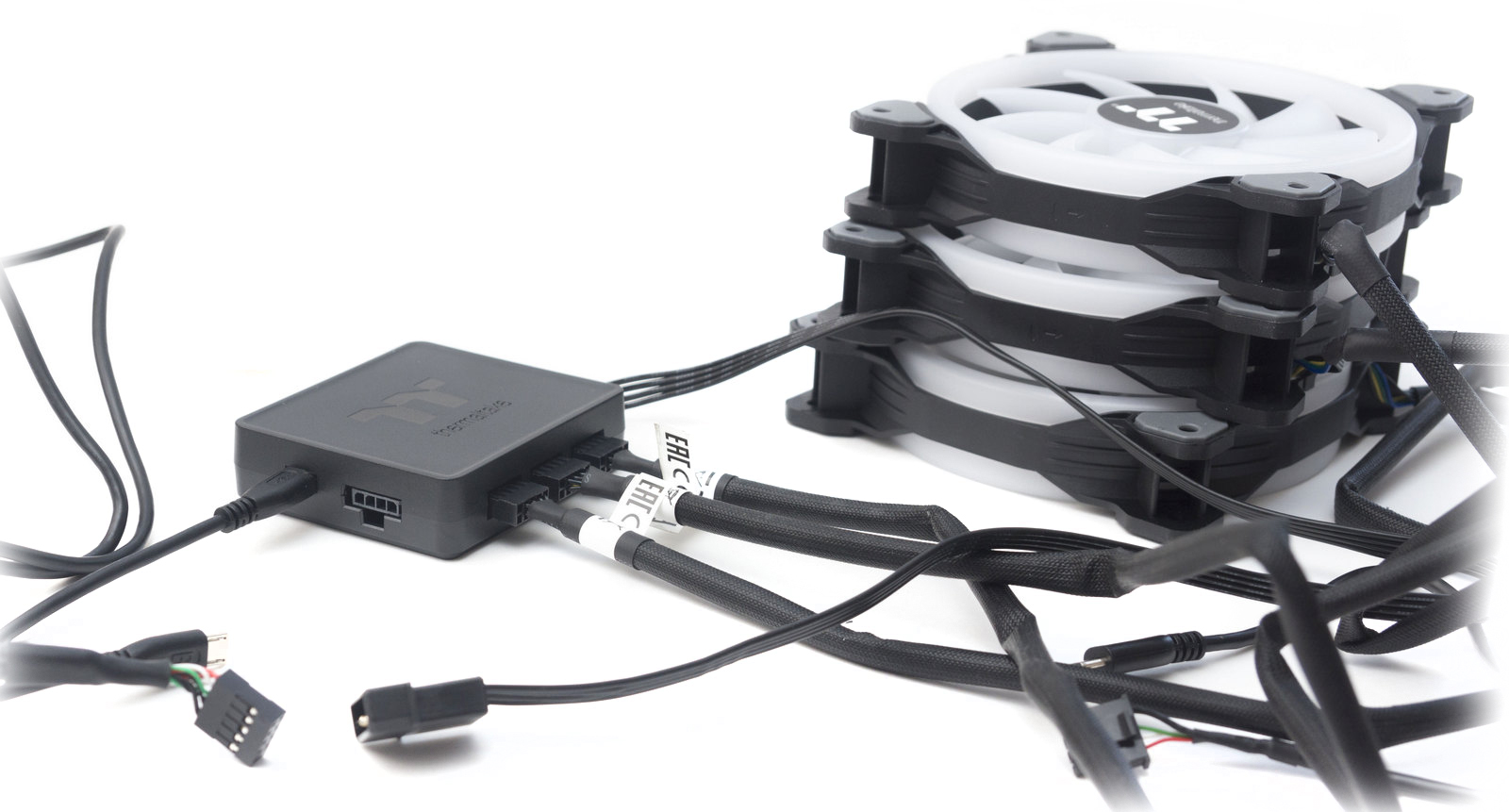

К вентилятору крепится восьмижильный кабель. Четыре провода для питания и настройки подсветки и четыре провода для PWM-регулировки вентилятора. Провода помещены в пластиковую оплетку, зафиксированную термоусадкой. Все провода собраны в 9-пин колодку для подключения к разъему контроллера.

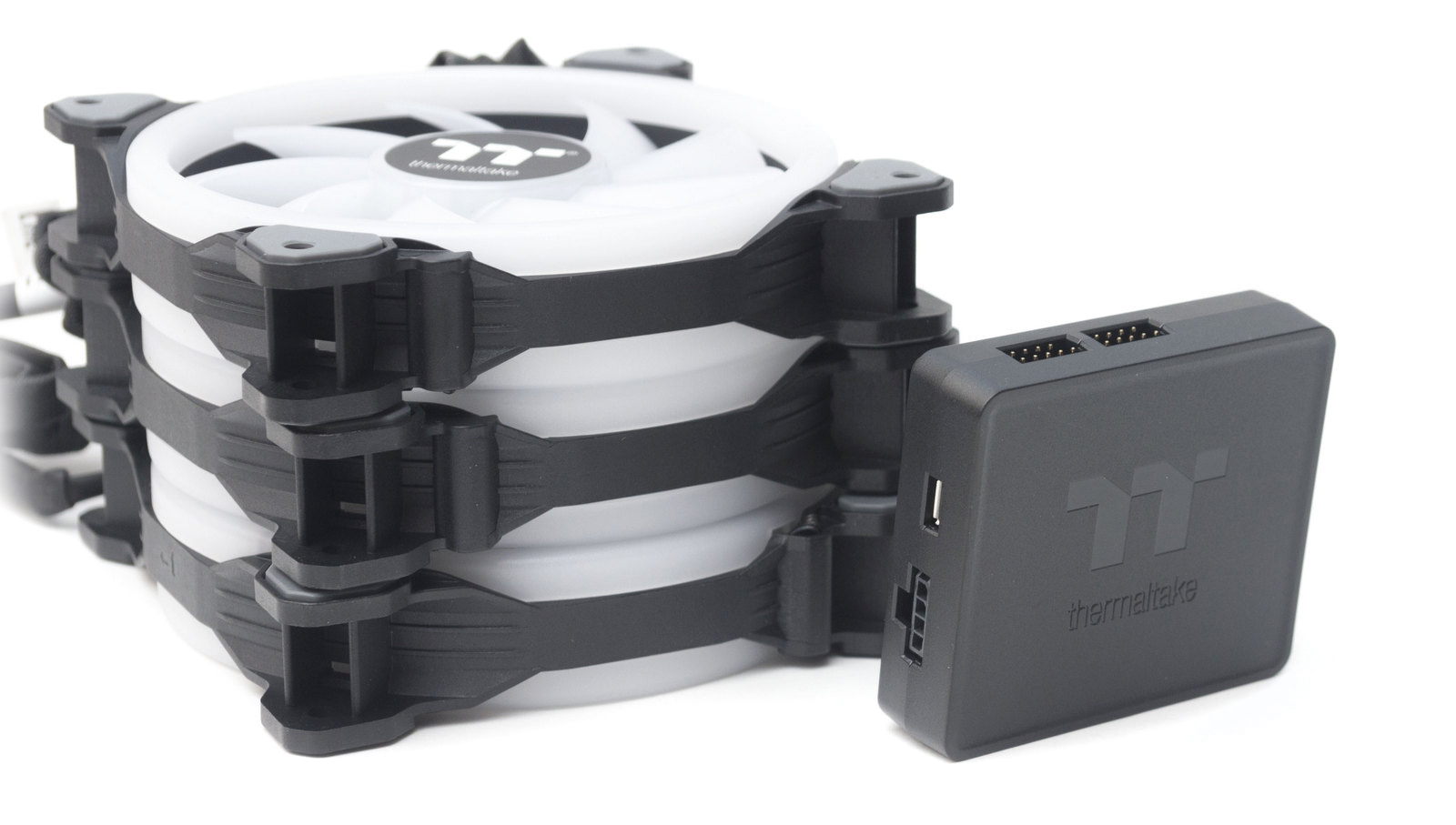

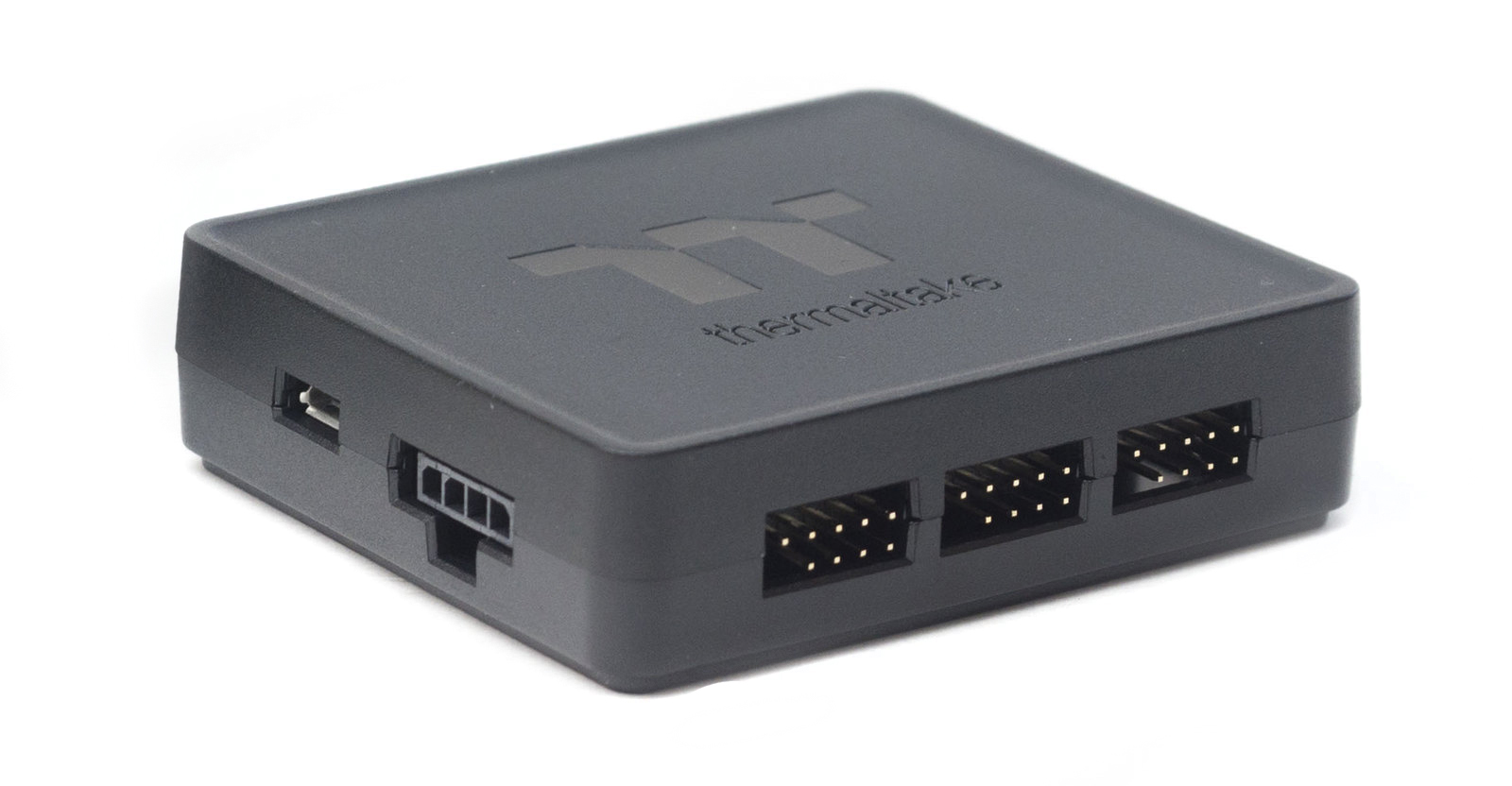

Контроллер выполнен в виде пластиковой призматической коробочки размером 74×64×20 мм. На лицевой стороне присутствует логотип TT Premium.

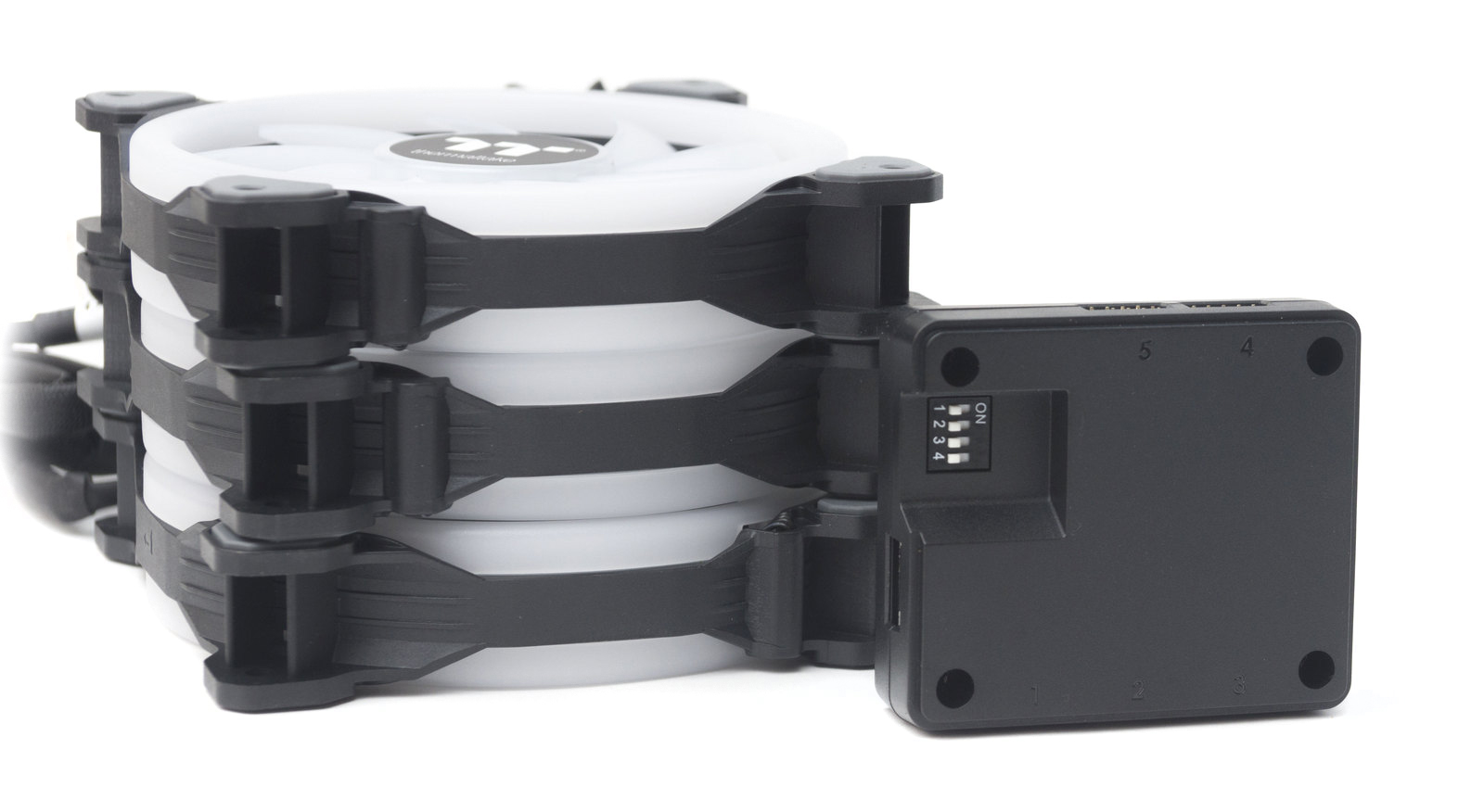

На тыльной стороне четыре переключателя, их переключение понадобиться для сборки пула из нескольких контроллеров. Все положения переключателей описаны в инструкции.

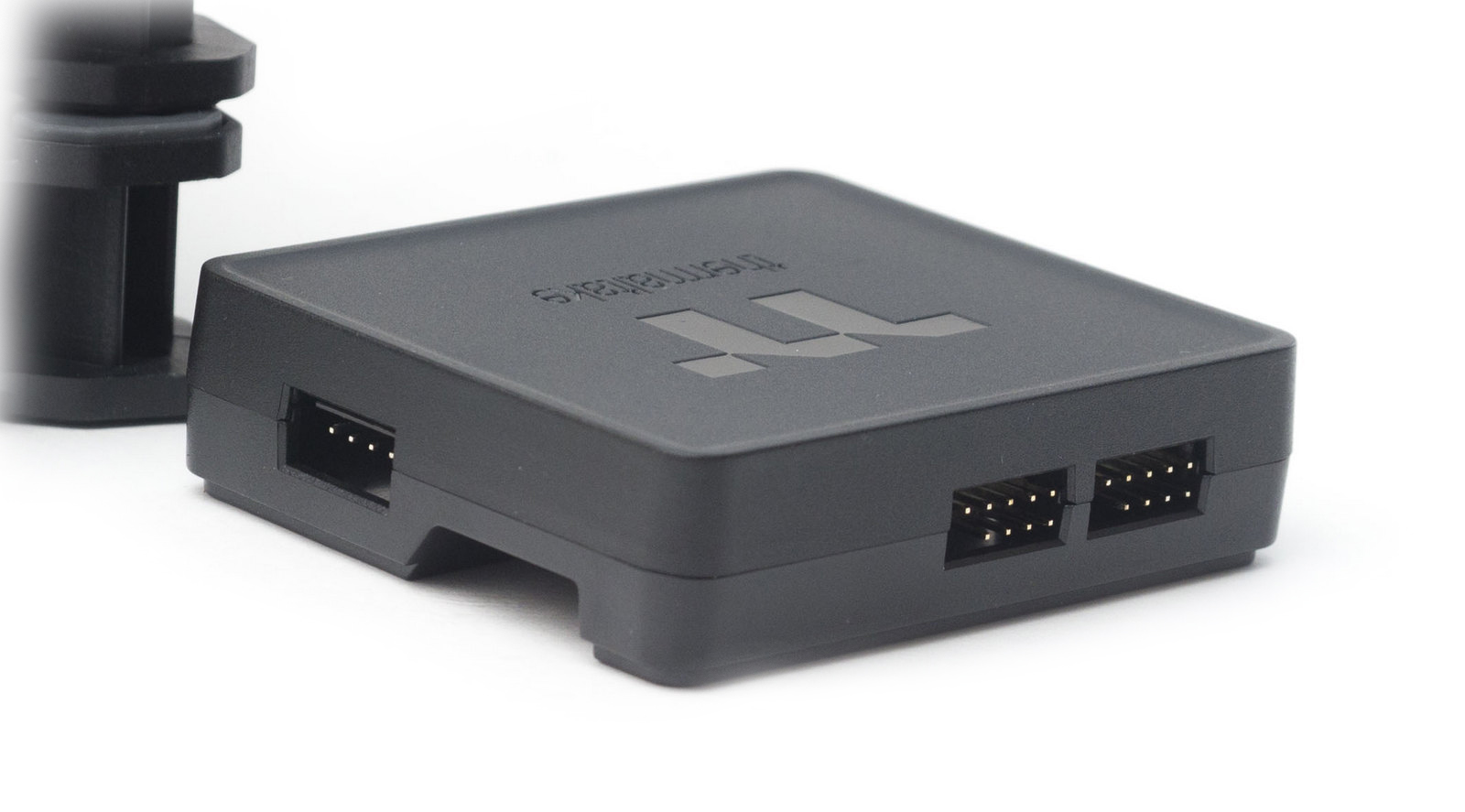

С двух противоположных торцов разместились разъемы 9-пин для подключения вентиляторов. С одной стороны - два, с другой - три таких разъема. К этому же контроллеру можно подключать 4-пин разъемы фирменных LED-лент.

С торца возле переключателей расположен разъем 4-пин для подключения питания. С противоположного торца - microUSB разъем для подключения к материнской плате и 4-пин разъем для сопряжения с другим контроллером.

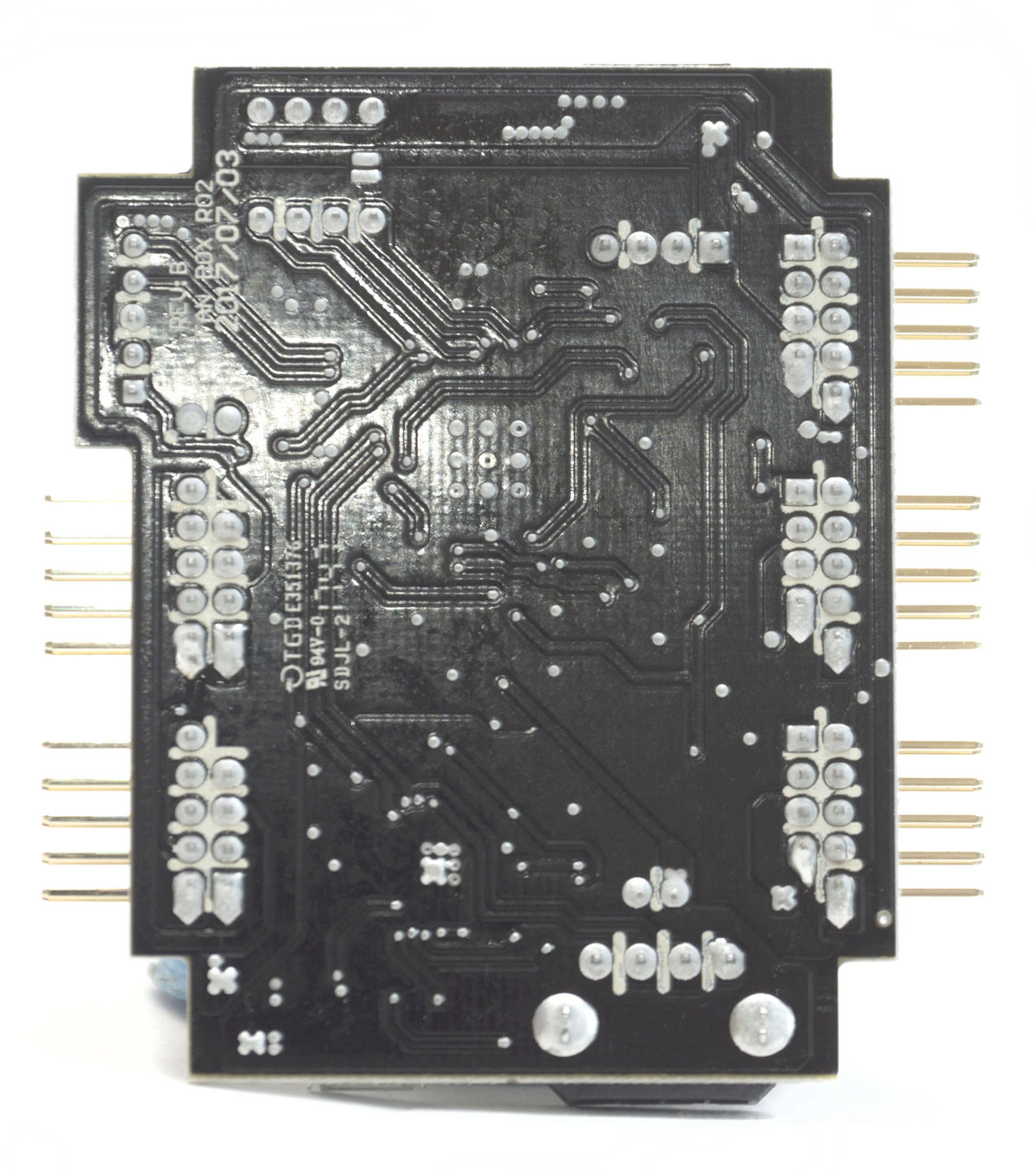

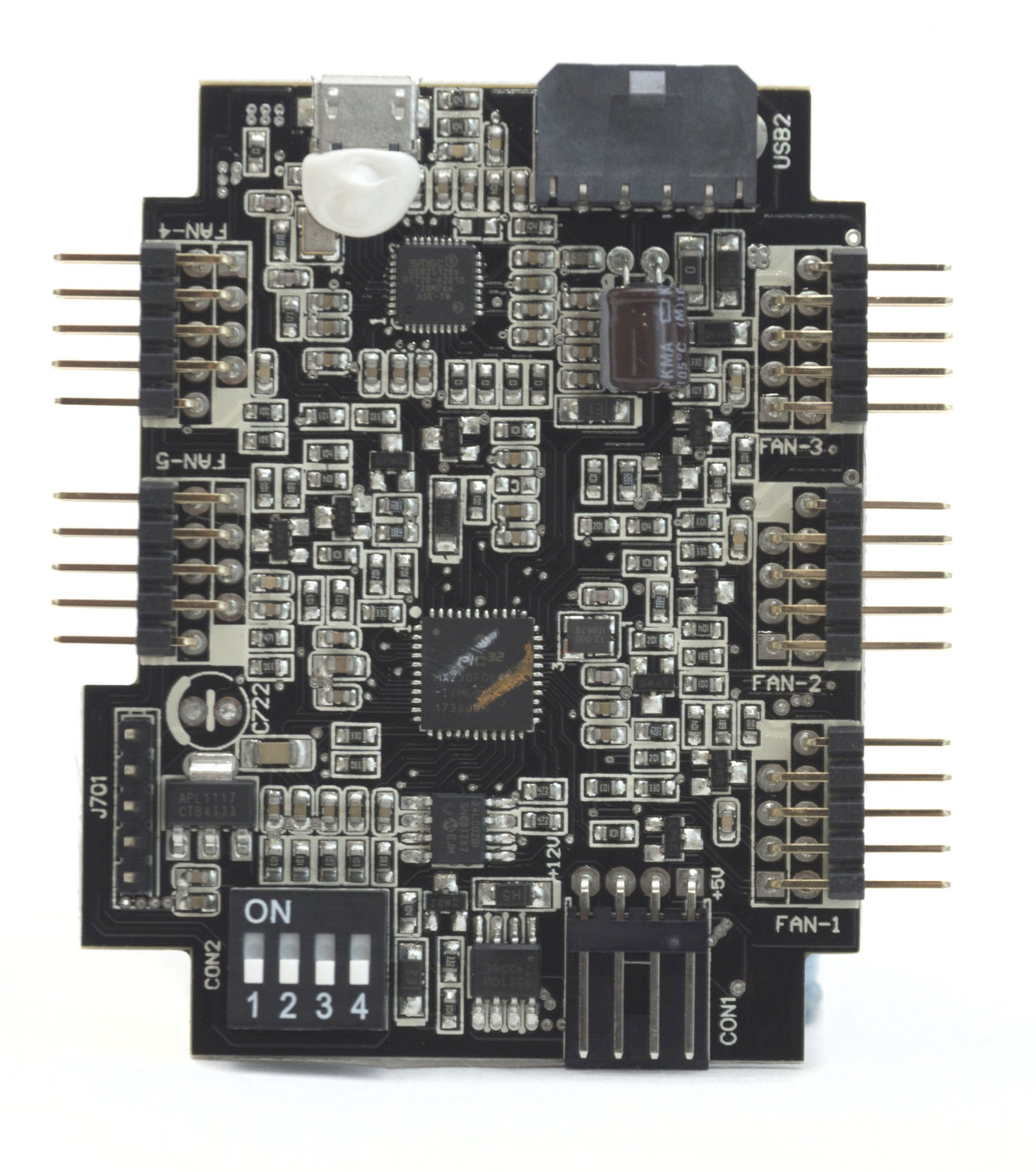

Корпус контроллера разборный, внутри находится плата с распаянными микросхемами и разъемами.

Управляет всем микроконтроллер PIC32 MX230F064D, связь с ПК через контроллер USB - USB2512B. Имеется и микросхема памяти EEPROM 24LC02B для сохранения настроек.

Подключение

Здесь все просто: подключаем питание к Molex-кабелю БП (производитель не рекомендует подключать более одного контроллера к одному разъему Molex или использовать разветвитель).

Контроллер подключаем к материнской плате посредством 9-пин USB-колодки. К контроллеру подключаем вентиляторы после их установки в корпусе или на систему жидкостного охлаждения.

Без установки ПО вентиляторы и подсветка будут работать, но без возможности настройки оборотов и режимов подсветки.

У автора имеется идентичный контроллер с набором из трех LED-лент. Он был подключен в качестве второго контроллера.

Программное обеспечение

Скачиваем и устанавливаем программу TT RGB Plus.

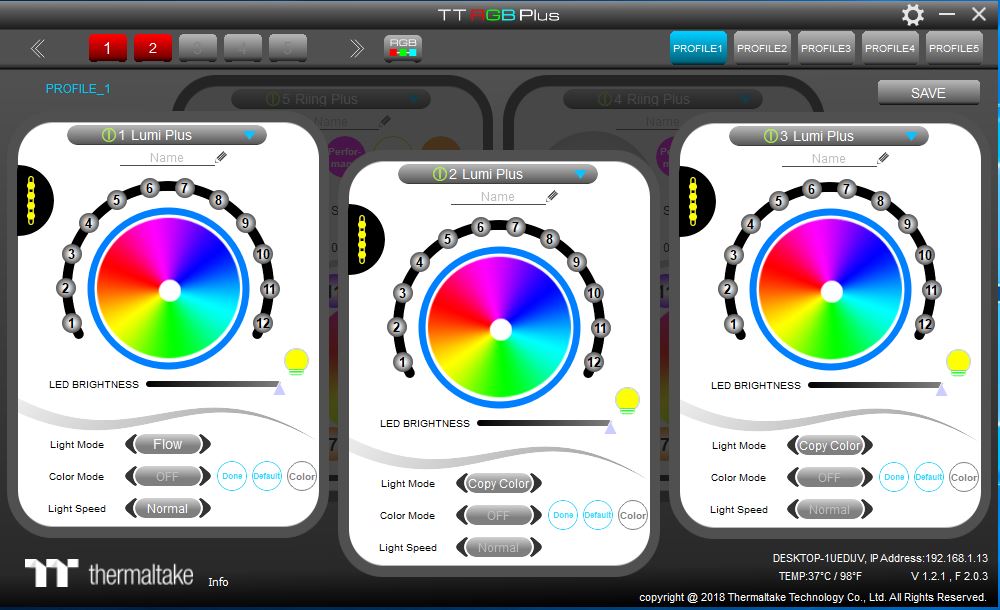

При запуске утилита обнаружила два контроллера. Первый контроллер автоматически определил подключенные три устройства Riing Trio. Для второго контроллера понадобилось вручную выбрать из списка устройства Lumi Plus.

Все настройки можно сохранять в пяти профилях. Имеется иконка RGB для синхронизации с поддерживаемыми устройствами.

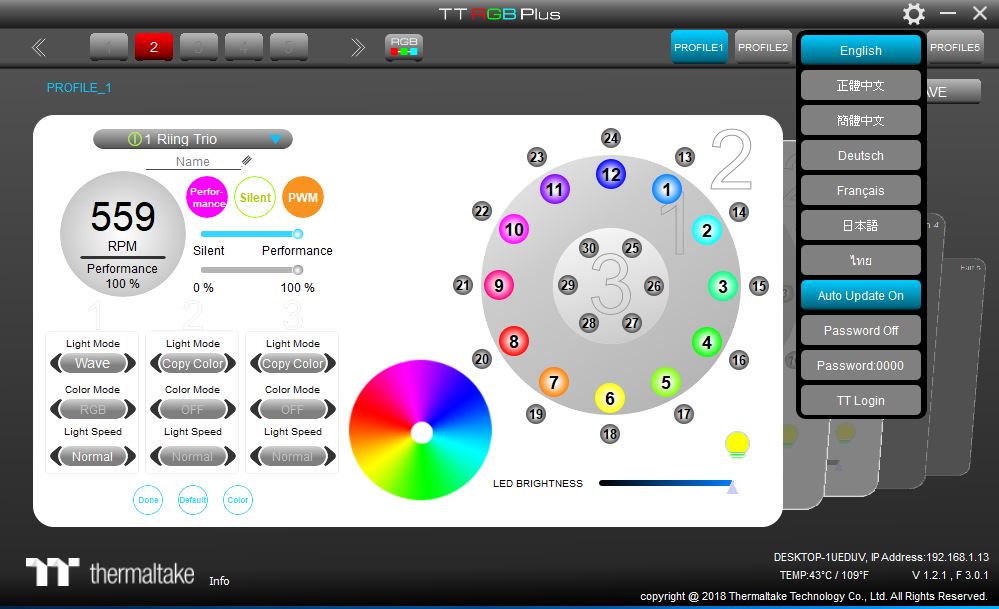

В настройках программы можно выбрать язык интерфейса, русского там пока нет, а также установить пароль и логин. Это может понадобиться для подключения к помощнику Amazon Alexa.

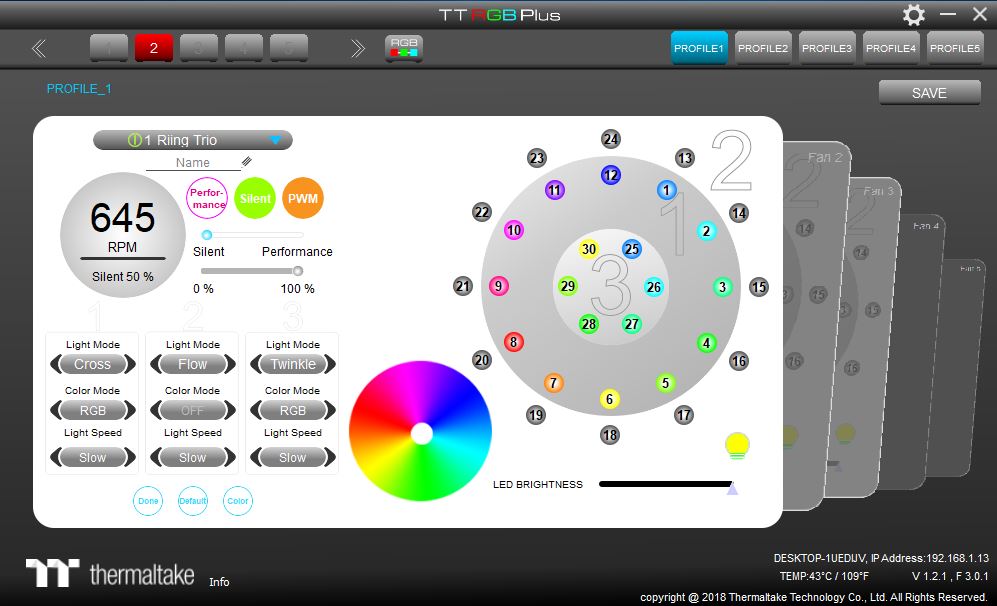

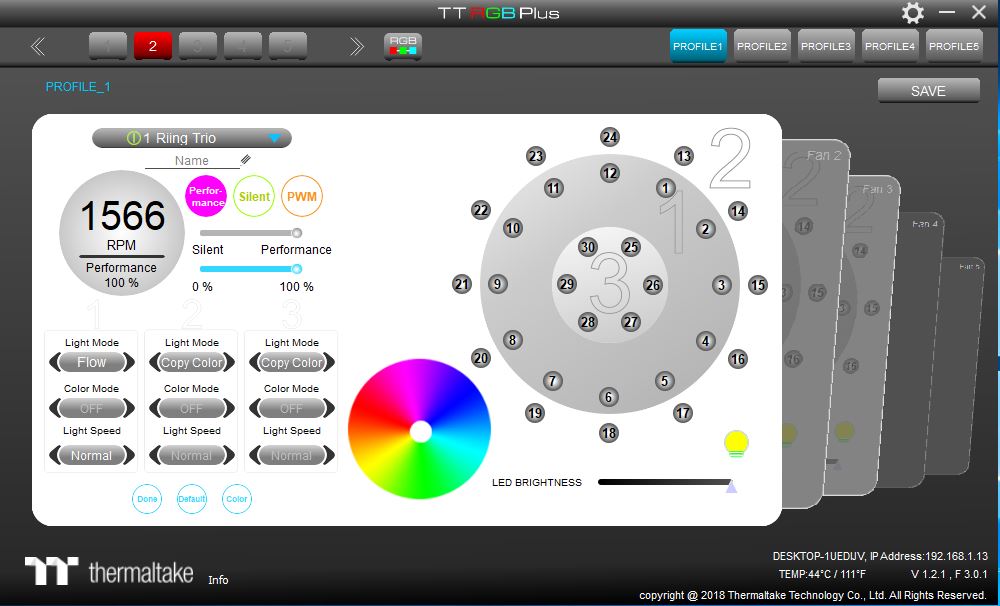

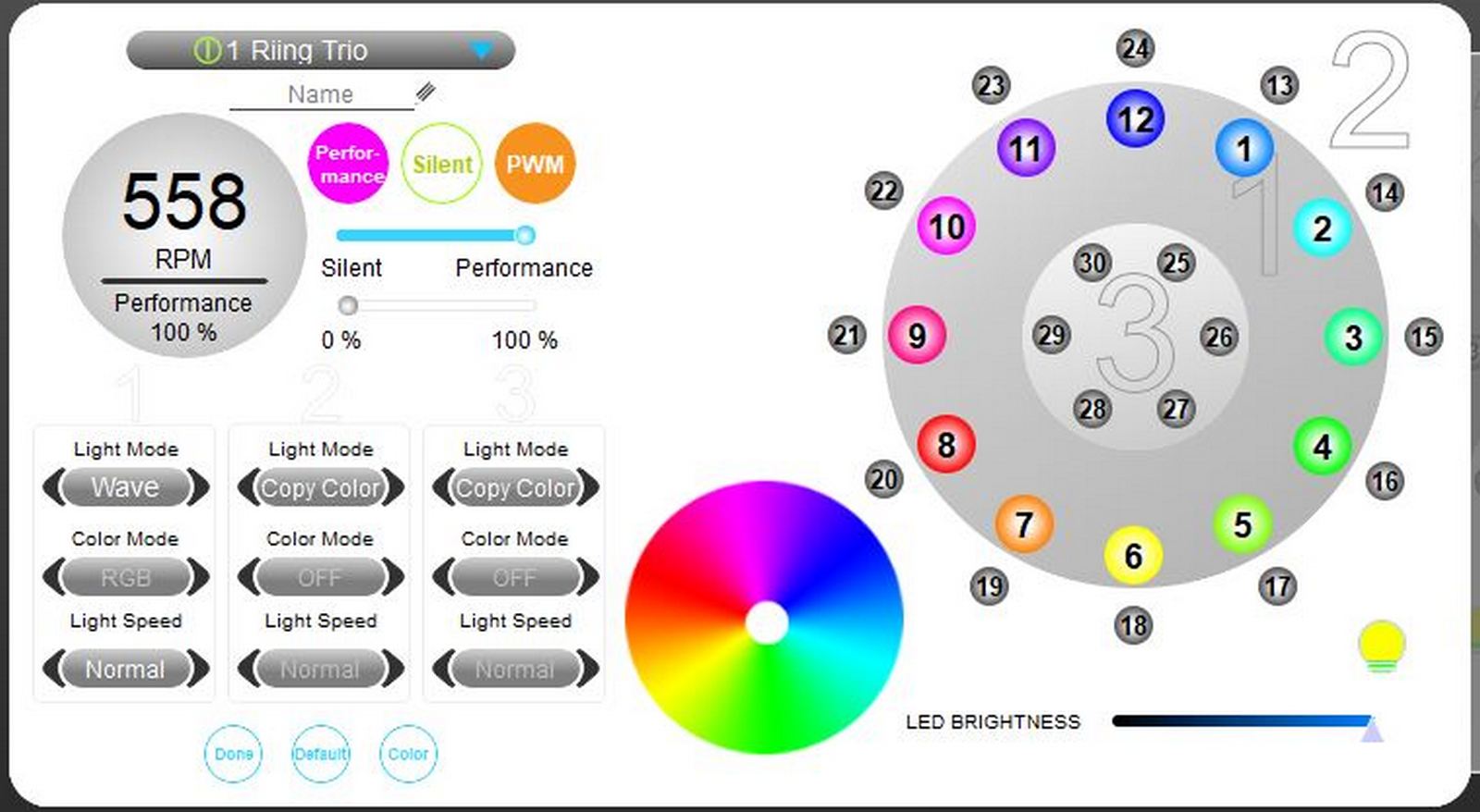

Все настройки вентилятора в одном окне, окна вентиляторов меняются с эффектом карусели. Для их синхронной настройки нужно выставить режим Copy Color.

Окно настроек состоит из трех частей. В верхней части настраивается скорость вращения. Всего три режима: Performance, Silent, PWM. Режим PWM можно активировать для двух других режимов, при этом скорость вращения будет изменяться в зависимости от температуры процессора, текущая температура отображается в нижнем правом углу программы.

В режиме Silent вентилятор работает на 470-500 rpm, что соответствует 0%. В режиме Performance он запускается на 100%, что составляет 1600 rpm. Для каждого вентилятора выставляем режимы, функции синхронизации нет. Обороты можно настраивать с шагом в 10%.

Ниже находятся три колонки для независимой настройки трех зон подсветки. В каждой колонке настраиваются три значения:

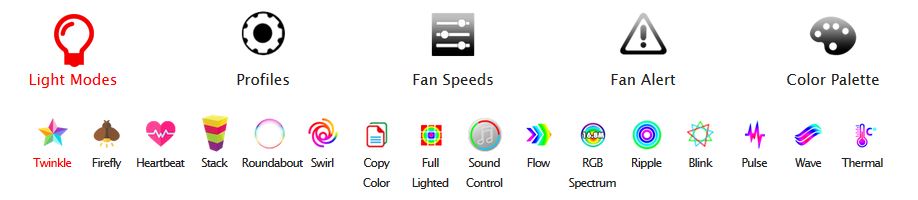

  • Light Mode – 16 предустановленных режимов, среди них имеются режимы цветомузыки и демонстрации температуры.
  • Color Mode – здесь всего три пункта: RGB, Single и OFF.
  • Light Speed – в этом разделе настраивается скорость смены цветов в различных режимах: Normal, Fast, Extreme, Slow.

В правой части окна визуально представлены все 30 светодиодов, разделенных на 3 круга. Каждый светодиод можно настроить вручную, выбрав цвет на цветовом круге. Ниже присутствует значок лампочки – он включает/отключает подсветку. Еще ниже - ползунок регулировки общей яркости.

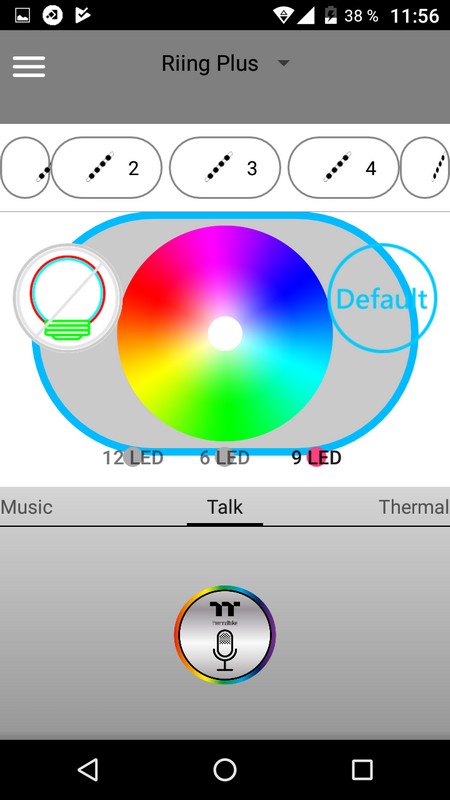

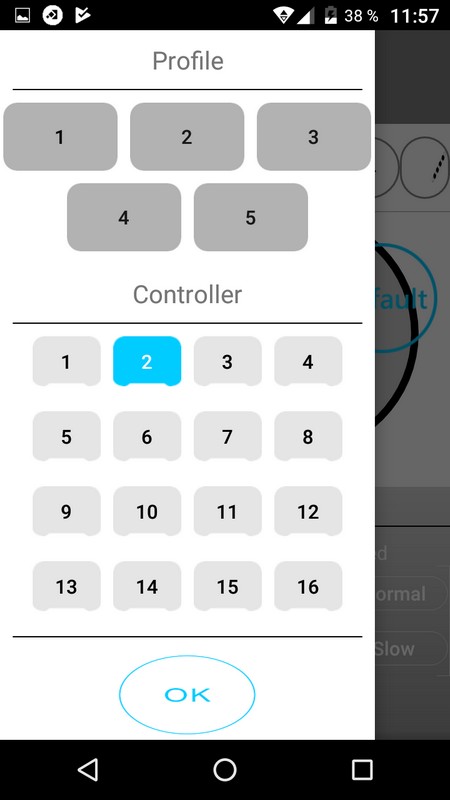

Мобильная версия TT RGB Plus пока еще не поддерживает новую модель вентиляторов, обещают обновить программу в четвертом квартале этого года. Но так как в тестовой конфигурации, как мы и говорили выше, присутствует второй контроллер, управляющий LED-лентами, мы провели небольшой эксперимент.

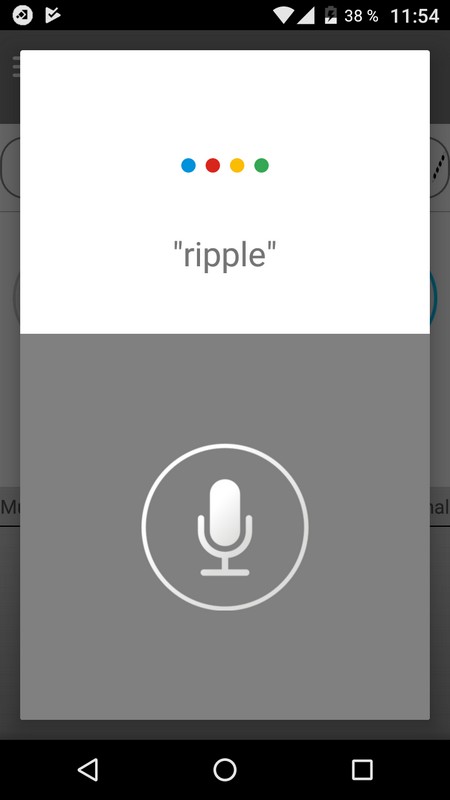

Используя голосовое управление для изменения эффектов подсветки, получилось синхронно управлять как подсветкой LED-ленты, так и подсветкой вентиляторов.

Тестирование

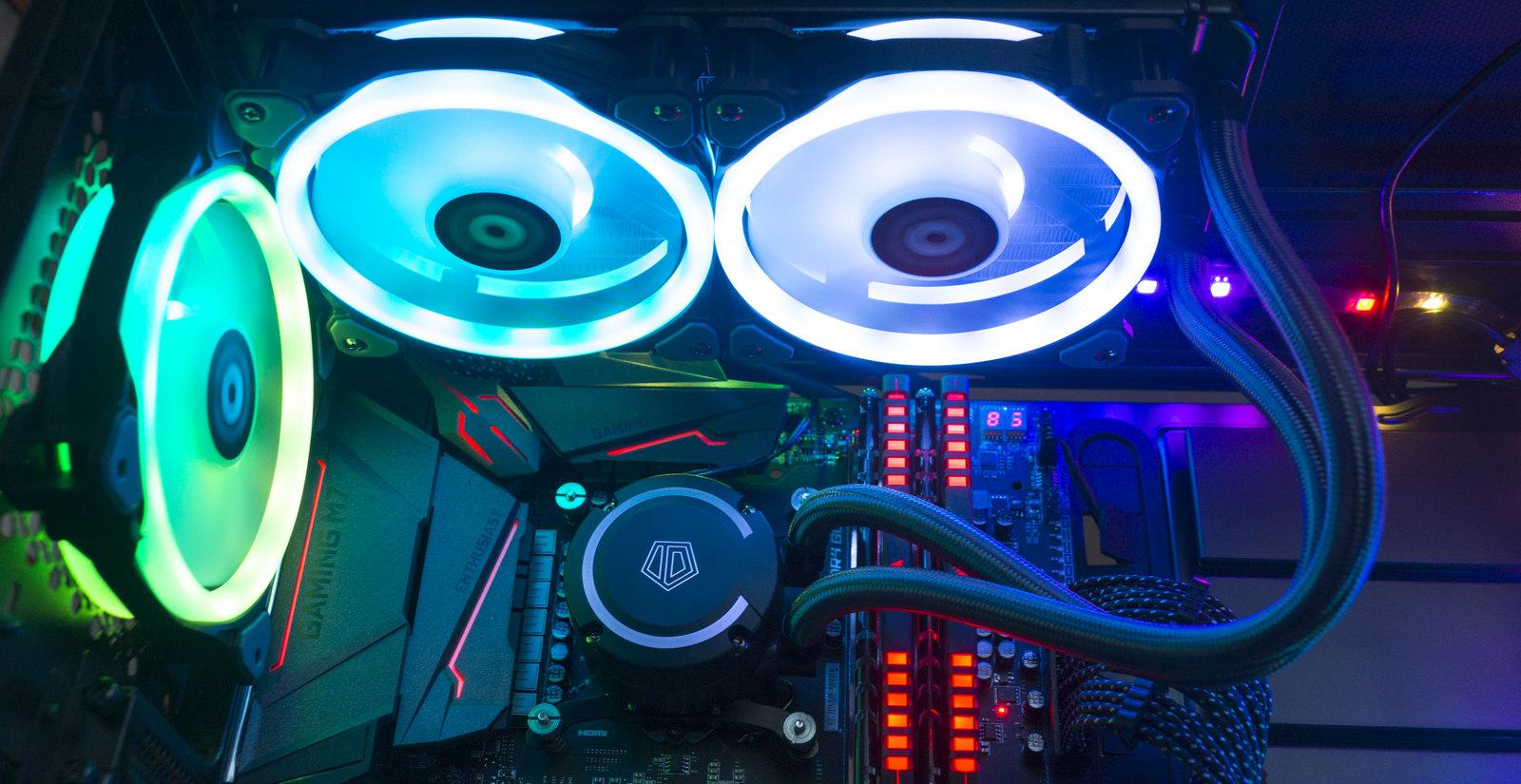

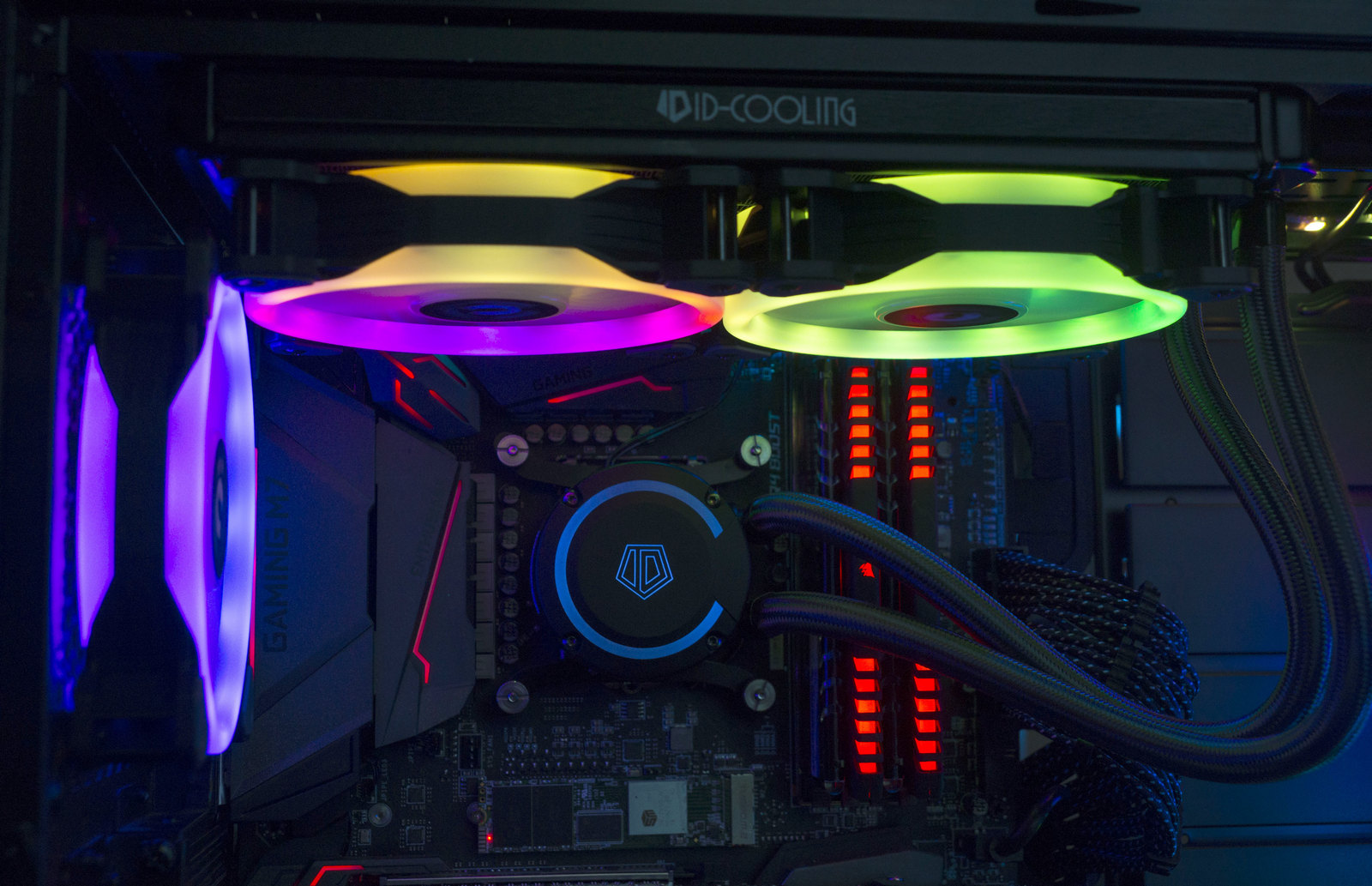

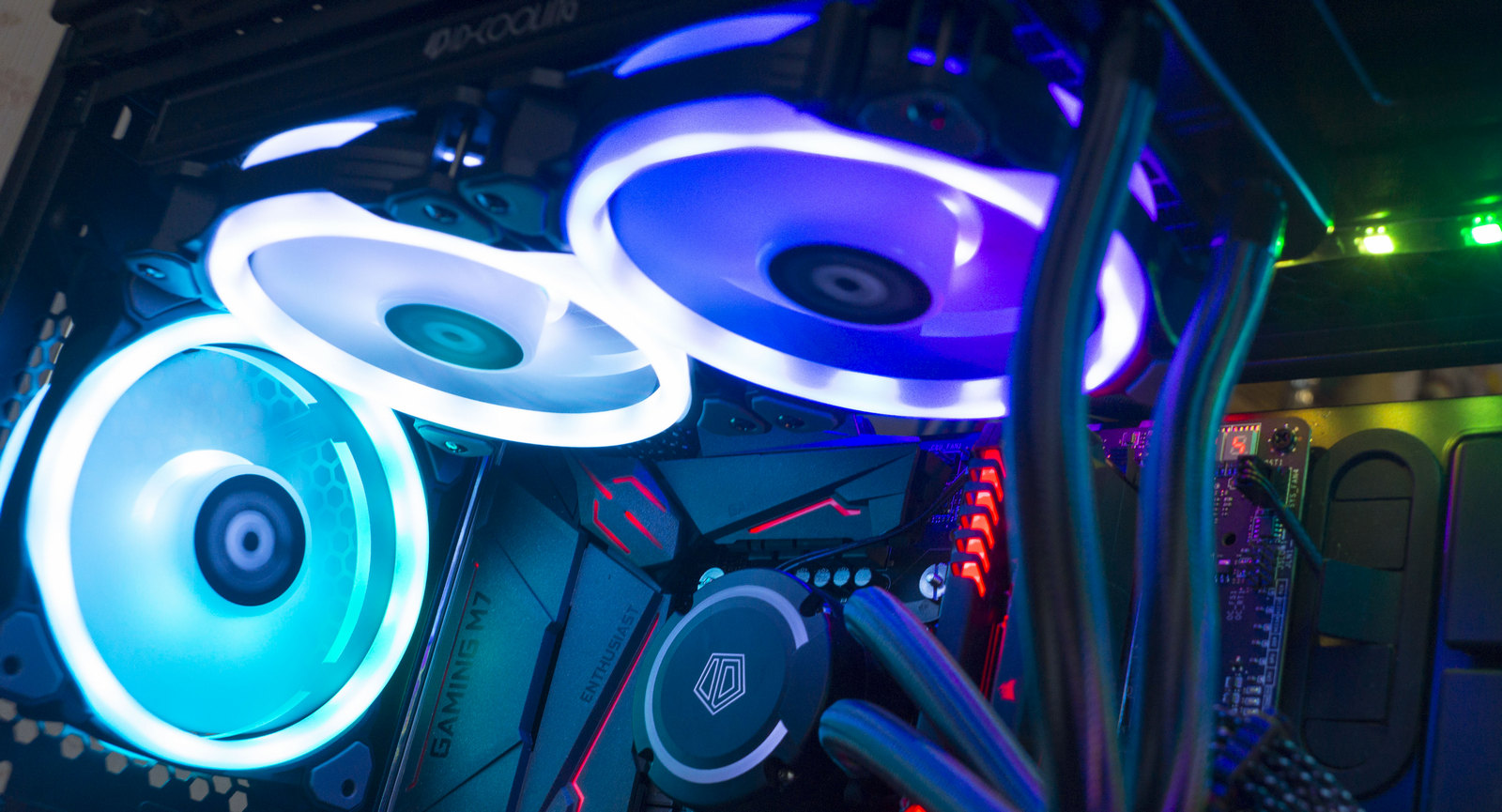

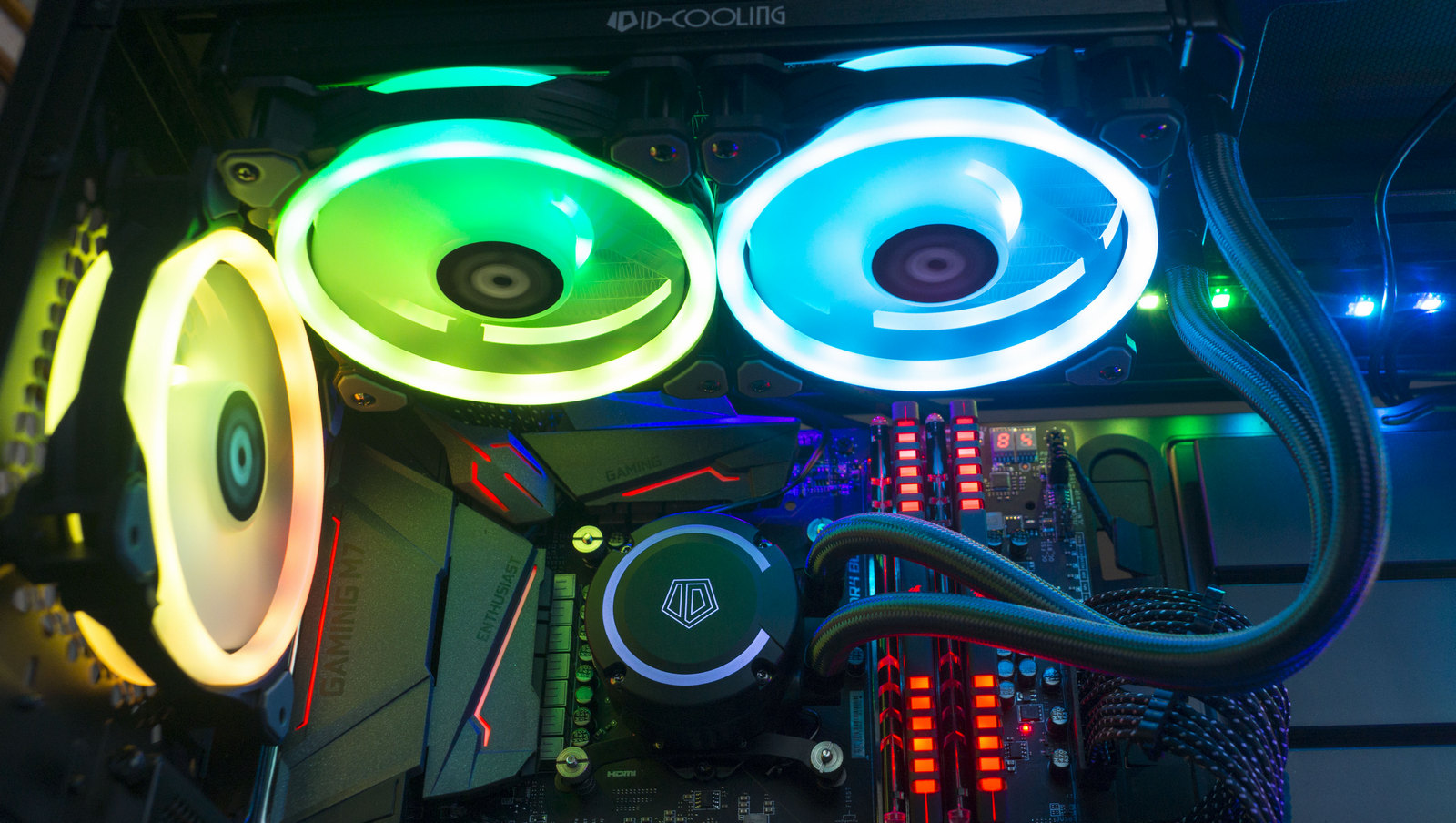

Для тестирования эффективности вентиляторов мы подключили их к системе жидкостного охлаждения ID-Cooling FROSTFLOW+ 240.

Тестовая конфигурация:

  • Материнская плата: MSI Z270 GAMING M7;
  • Процессор: Intel Core i7 7700K;
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: Corsair Vengeance RGB DDR4-2666 2x8 ГБ;
  • Накопитель: Transcend MTE820 NVMe PCI Express Gen3 x4 на 256 ГБ;
  • Корпус: BeQuiet DARK BASE 700 RGB LED;
  • Операционная система: Windows 10 64-bit версия 1809.

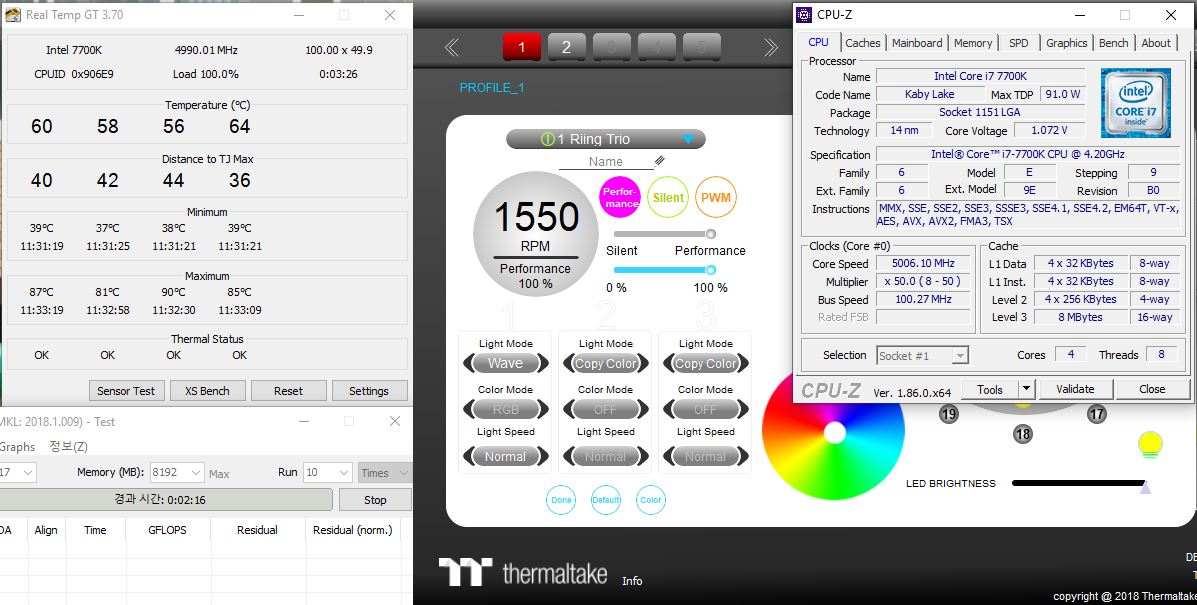

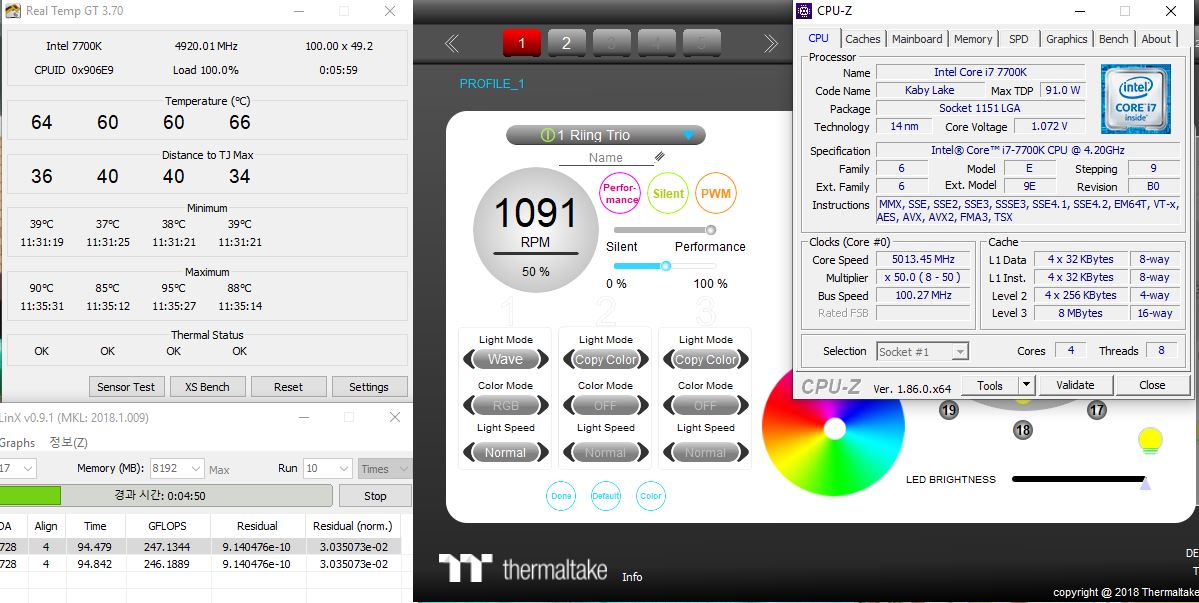

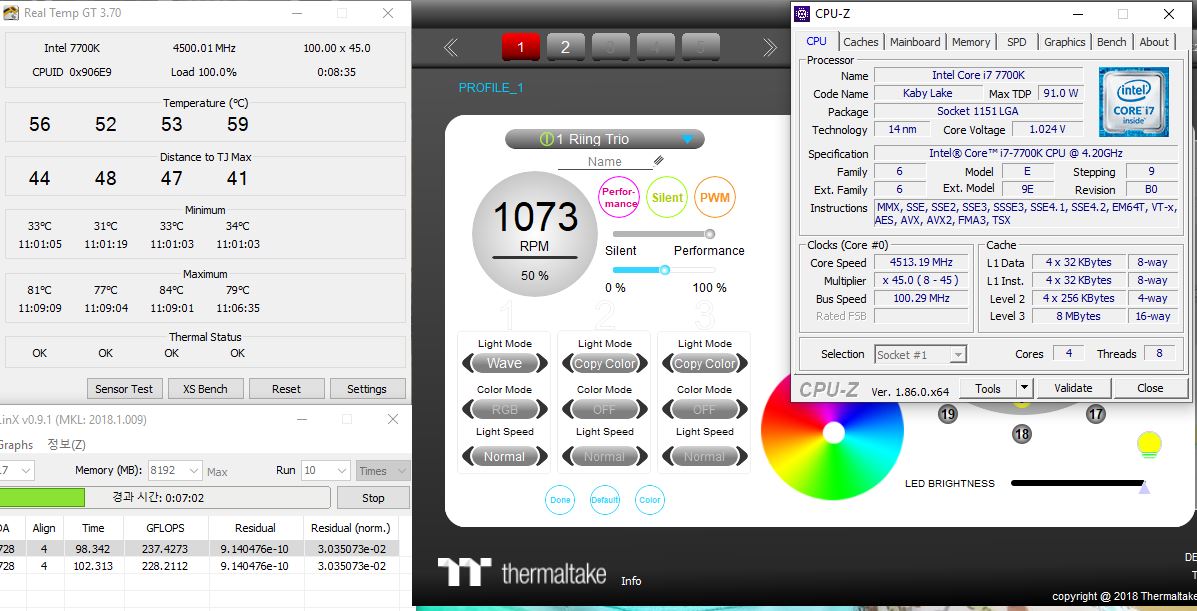

Нагружать процессор будем утилитой LinX 0.9.1, температуру мониторит программа Real Temp 3.70. Регулировка оборотов вентиляторов происходит за счет фирменного ПО, комплектные вентиляторы СЖО - ID COOLING-12025M12S подключались к материнской плате и их обороты регулировались через MSI Command Center.


Процессор Intel Core i7 7700K скальпирован, термоинтерфейс заменен на жидкий металл. Стабильно процессор работает на частоте 5 ГГц, на ней и будем проверять эффективность вентиляторов по отводу тепла от радиатора СЖО, напряжение CPU выставлено 1.28 В. Второй тест будет на частоте 4.5 ГГц – данную частоту выставляет материнская плата по умолчанию, напряжение в этом режиме также на Auto.

Оба комплекта вентиляторов тестировались на 100% и 50% оборотах.

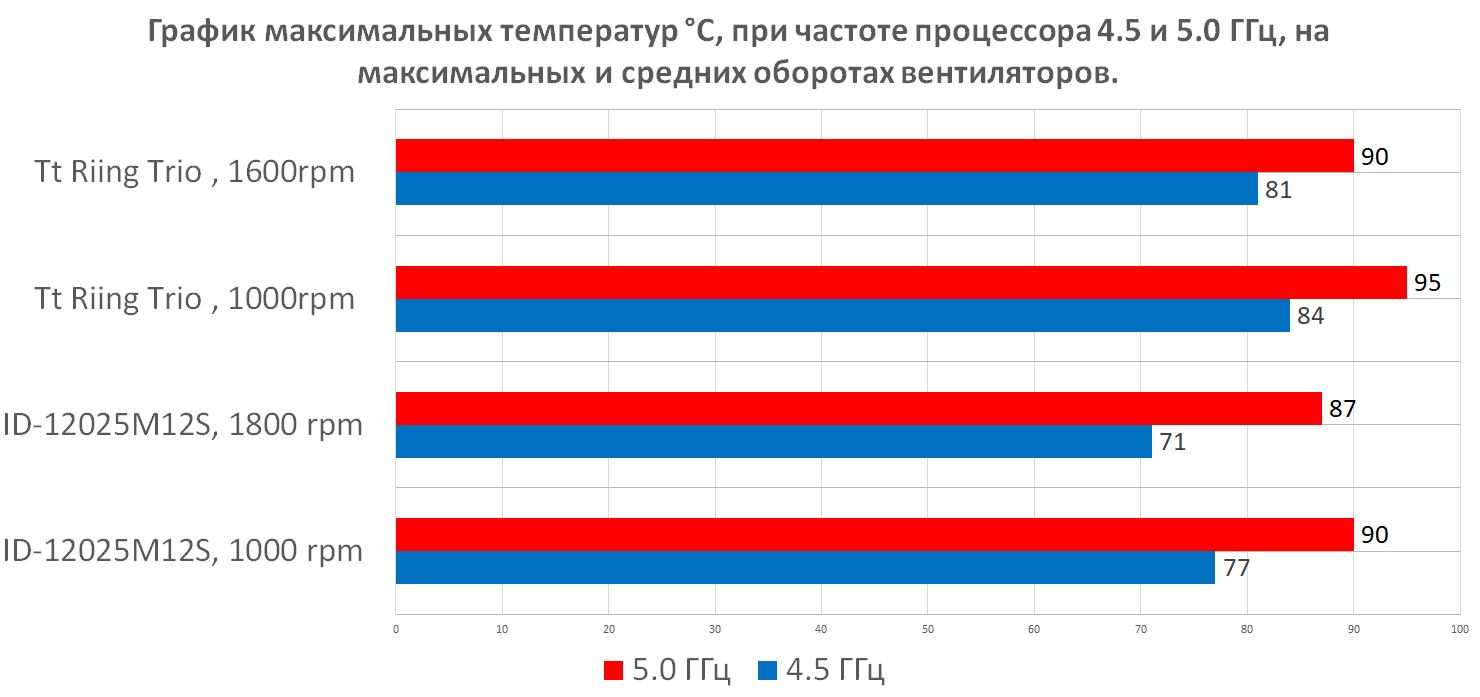

Как видим по графикам, на частоте процессора 4.5 ГГц температура отличается на 10 градусов в обоих случаях. На 5 ГГц температура отличается на 3-5 градусов. Такая разница связана, скорее всего, с низкими максимальными оборотами вентиляторов Tt Riing Trio – всего 1600 об/мин. Этого недостаточно для эффективного охлаждения радиатора СЖО. Хотя производитель и позиционирует данный комплект как вариант для установки на СЖО, но он все же больше подходит для вентиляции корпуса.

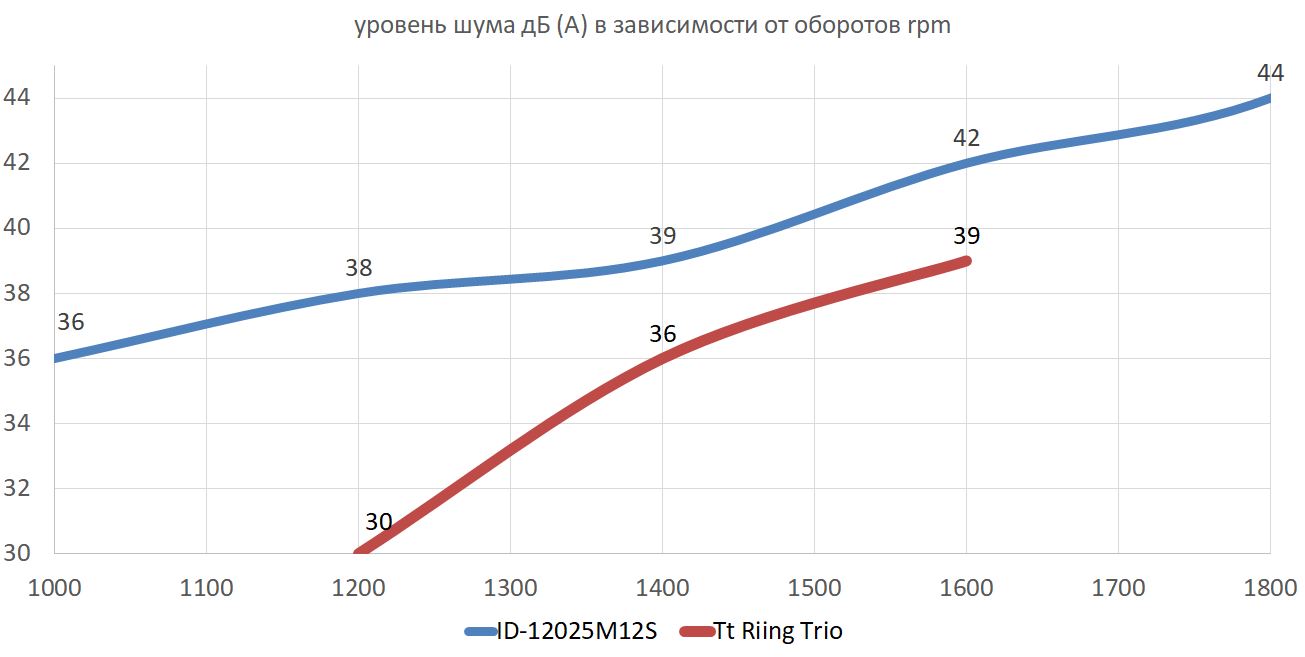

Низкие обороты обеспечивают и низкий уровень шума. Уровень шума измерялся в 50 см от открытого корпуса. Как видим по графикам, даже на максимальных оборотах шум не превышает комфортный уровень в 40 дБ. А на оборотах менее 1200 rpm его можно назвать бесшумным – менее 30 дБ, которые может зафиксировать прибор.

Подсветка

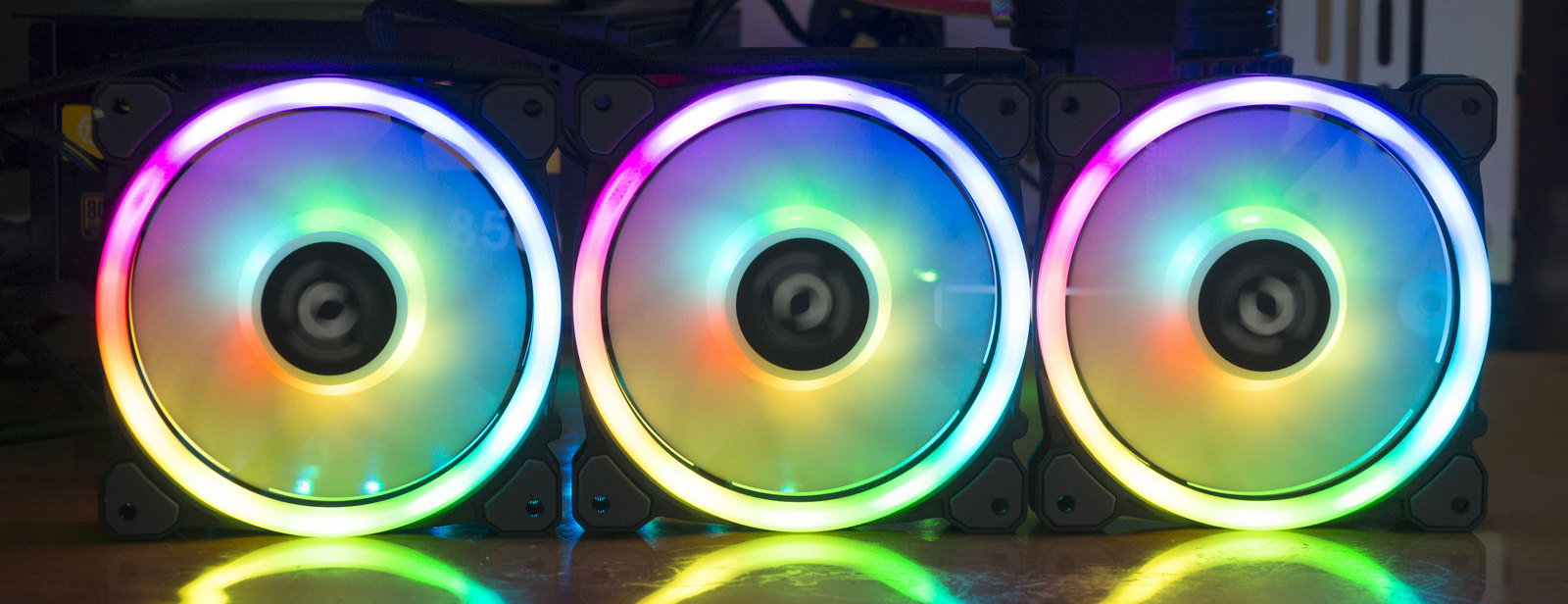

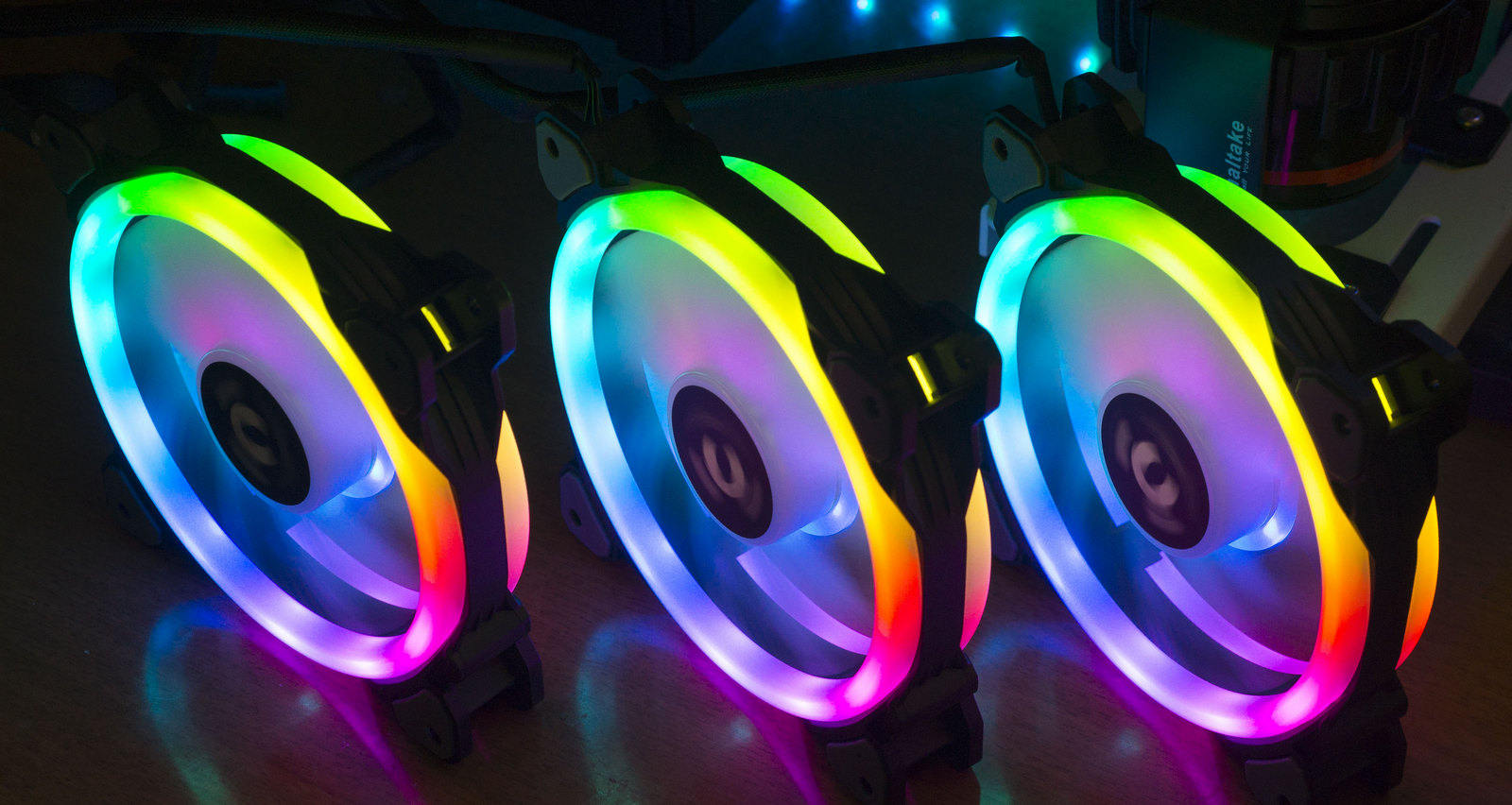

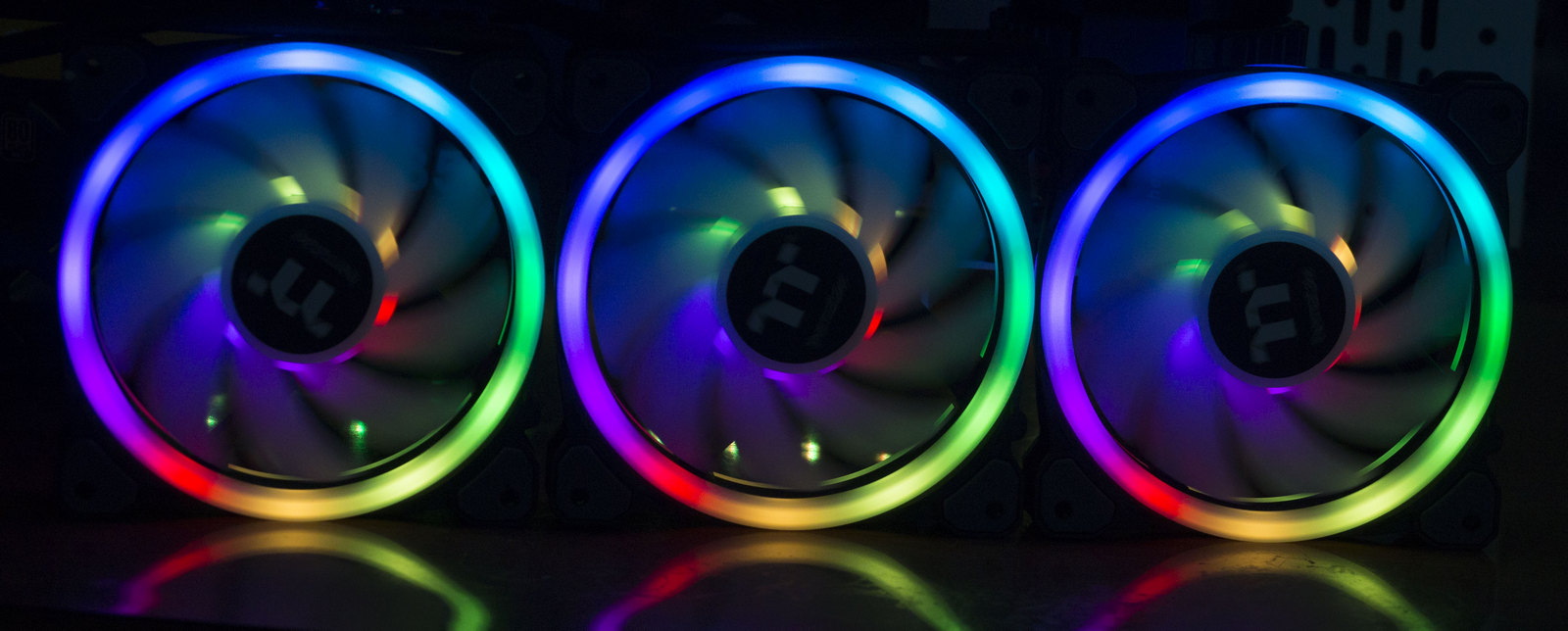

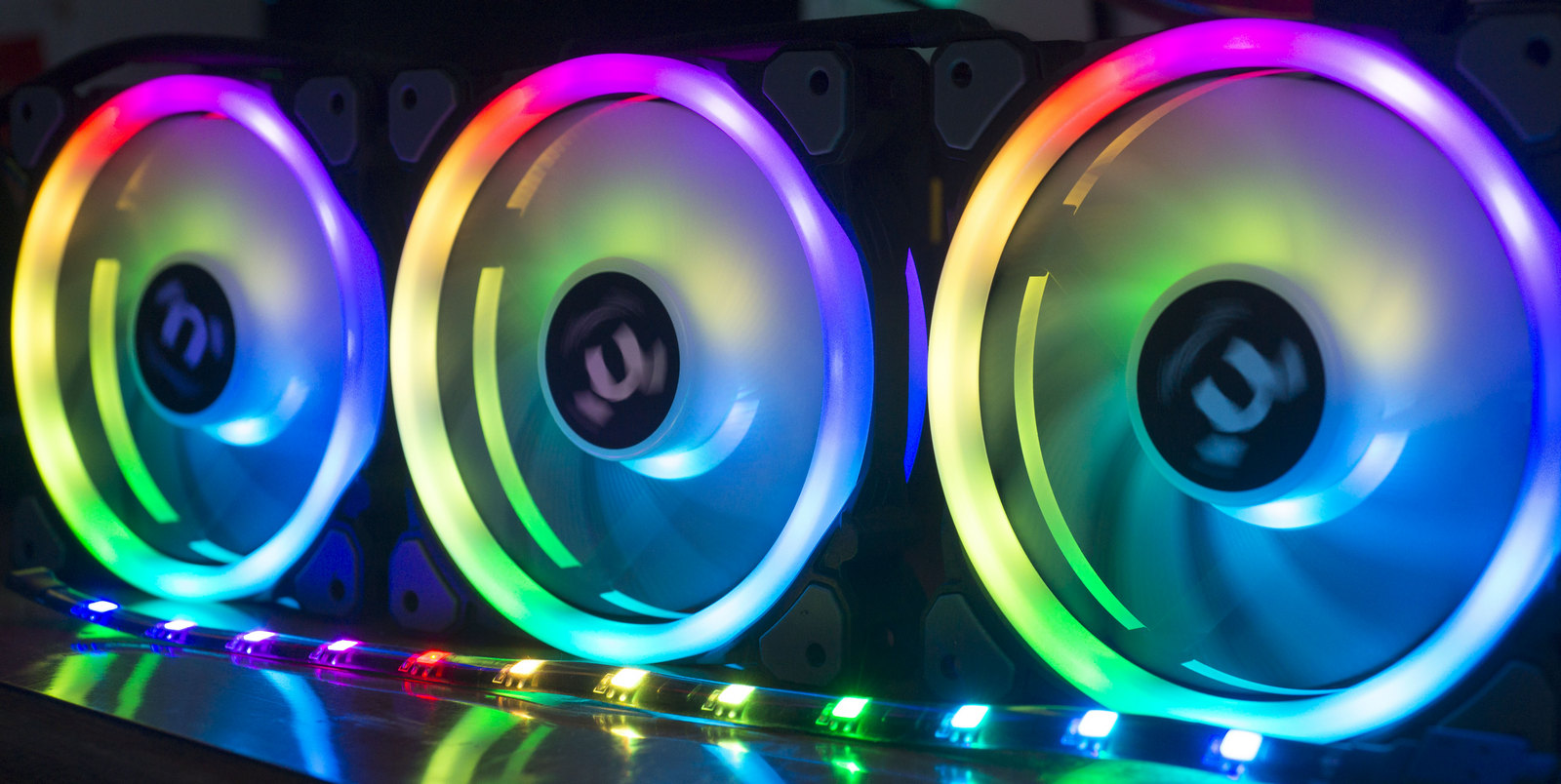

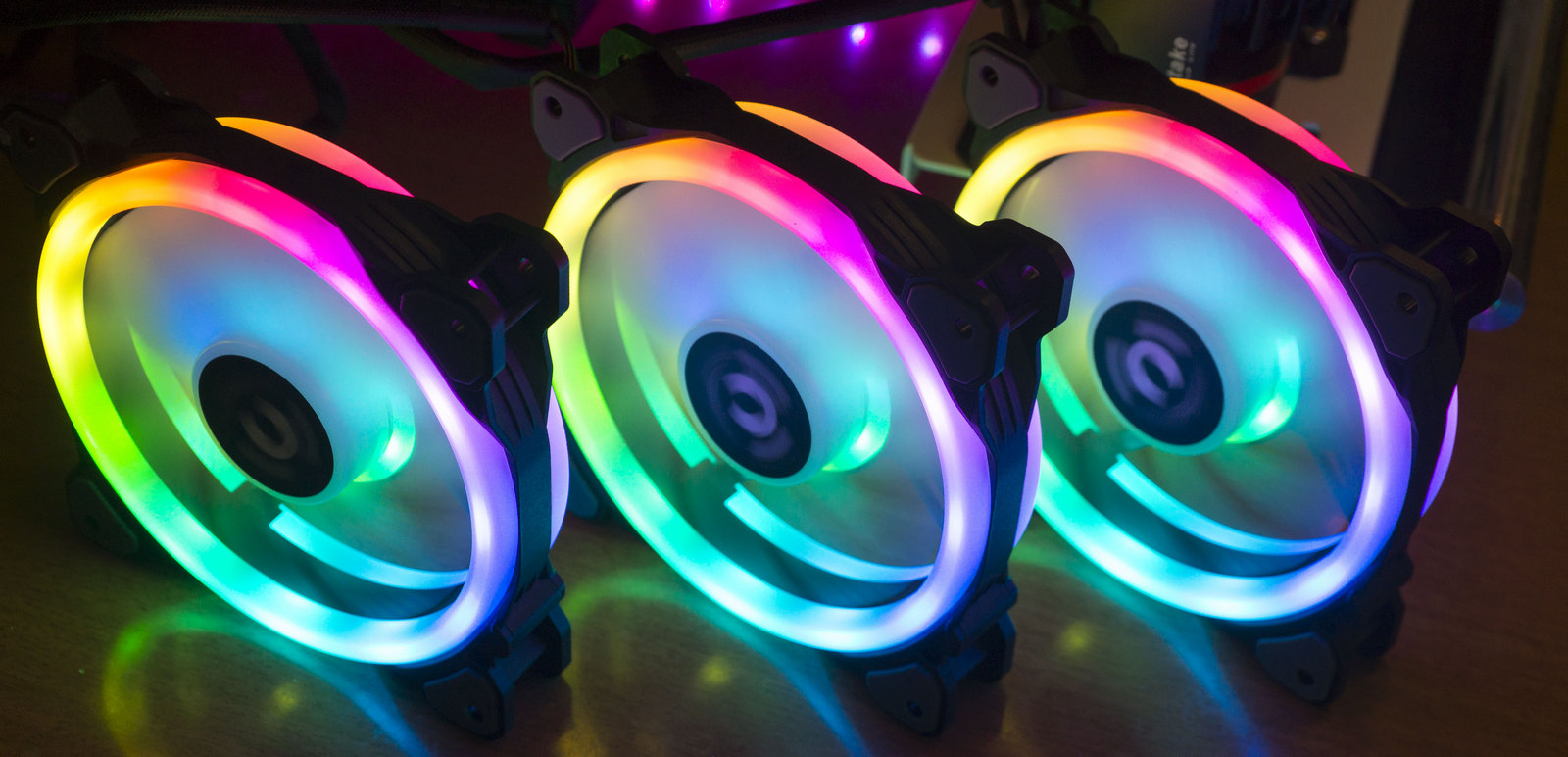

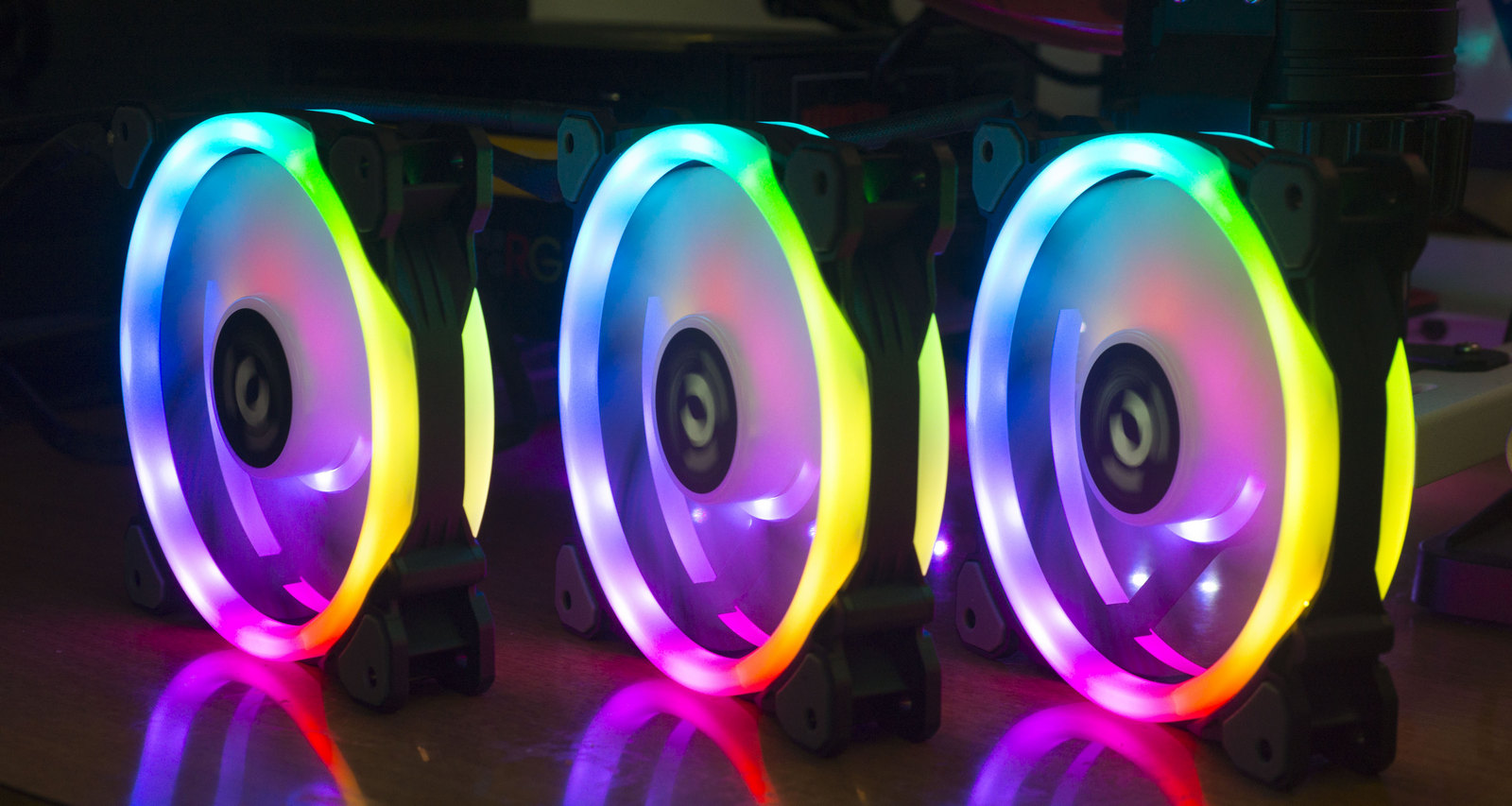

Это, пожалуй, самая важная и интересная характеристика вентиляторов Tt Riing Trio. Три независимых зоны подсветки, каждую из которых можно настроить индивидуально. Поигравшись с настройками можно добиться очень интересных эффектов на основе доступных в ПО пресетов. Каждый светодиод можно настроить индивидуально, такая возможность практически не встречается у других производителей.



Использование собственного контроллера позволяет без проблем синхронизировать подсветку с другими продуктами производителя, оснащенными подсветкой.

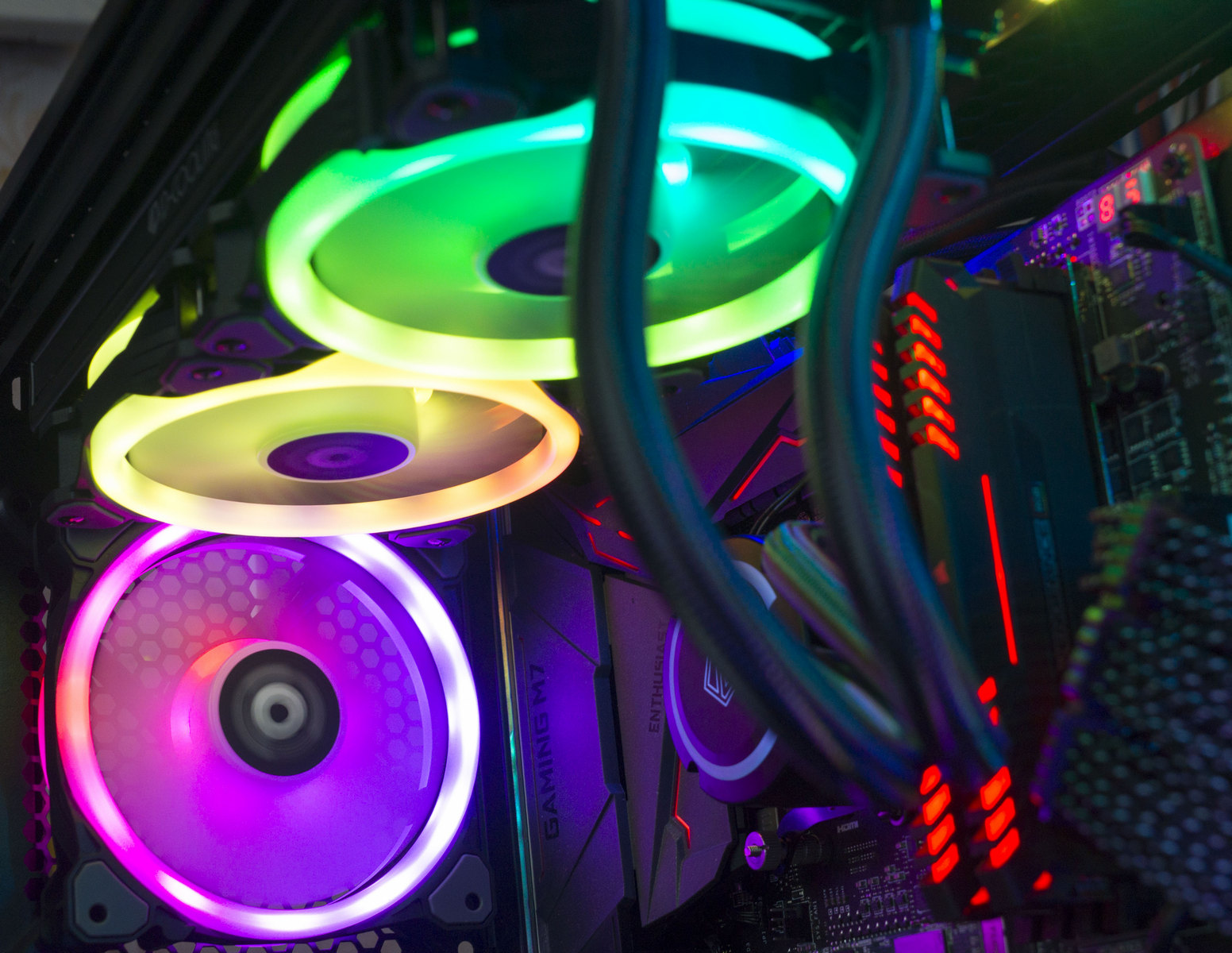

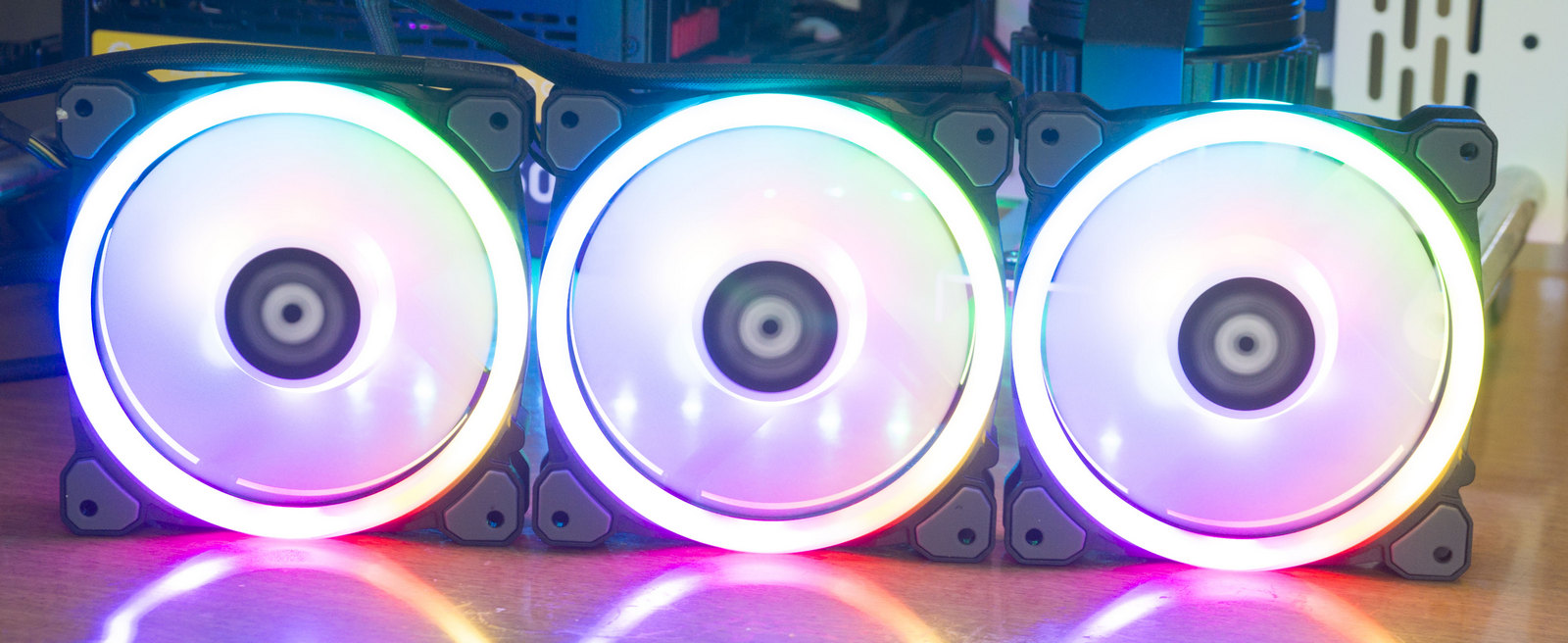

Подсветка мягкая, с хорошим рассеивающим эффектом, яркости достаточно для освещения внутренностей корпуса.


Заключение

В комплекте вентиляторов Thermaltake Riing Trio 12 LED RGB Radiator Fan TT Premium Edition производителю удалось оригинально реализовать подсветку. Три независимых зоны смотрятся впечатляюще. Потенциал в данную идею заложен большой, ждем реализацию всех возможностей в соответствующем мобильном ПО. Возможность синхронизации с Razer Chroma Lighting и Amazon Alexa может быть востребована пользователями.

Со своими основными обязанностями по охлаждению корпуса вентиляторы справляются хорошо и делают это на комфортном уровне шума, их вполне можно назвать бесшумными. С отводом тепла от радиатора СЖО дела обстоят несколько хуже, максимальных 1600 об/минуту явно недостаточно. Но здесь большую роль играет и используемый радиатор, и эффективность самой помпы.

Цена на данный момент за комплект из трех вентиляторов с контроллером составляет около 7000 рублей, что довольно много. Но при сборке дизайнерского корпуса с оригинальным оформлением уникальность такого решения вполне оправдывает свою стоимость.

Плюсы:

  • Оригинальная реализация подсветки;
  • Практически бесшумная работа вентиляторов;
  • Функциональное ПО для настройки оборотов и подсветки;
  • Контроллер с возможностью объединения в пул;
  • Большой потенциал по реализации управления (ждем IV квартал 2018 г).

Минусы:

  • Низкие максимальные обороты, что ограничивает возможности при охлаждении радиаторов СЖО;
  • Нет возможности копирования настройки оборотов для всех трех вентиляторов в ПО;
  • Высокая цена комплекта.
