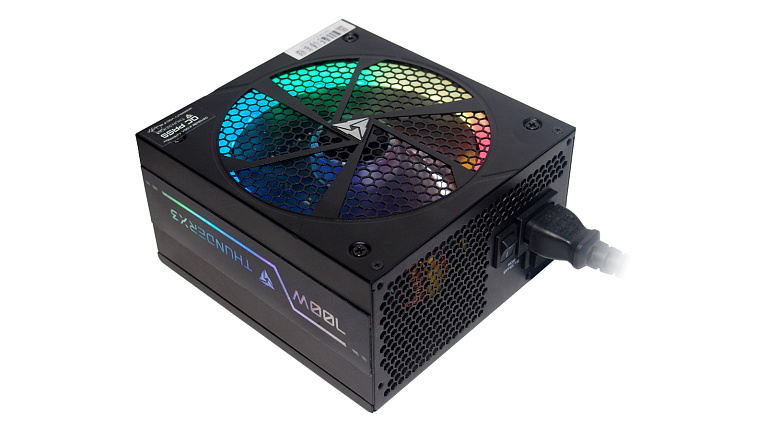

Обзор и тест ThunderX3 Plexus 700. Игровой блок питания?

Пометкой "игровой" маркируют свою продукцию многие производители комплектующих. Тренд последних сезонов, как ни крути. Если же брать блоки питания, то условно игровыми можно считать модели с высокой мощностью и обилием PCI-E разъемов питания, чтобы можно было гарантированно подключить минимум одну, а лучше две производительныевидеокарты. Ну а по-настоящему "геймерскими" на сегодня можно считать только устройства, которые помимо технически продвинутых характеристик могут похвастать и дизайнерскими решениями во внешнем виде. К эффектным новинкам начала 2018 года без раздумий можноотнести серию ThunderX3 Plexus. Это модульные блоки питания мощностью от 600 до 1000 Вт, сертифицированные по стандарту высокой энергоэффективности 80PLUS Gold и оснащенные управляемой RGB-подсветкой в стиле HEX. Нам на обзор поступил образец семисотваттного ThunderX3 Plexus 700.

Спецификация

• Производитель: ThunderX3;
• Модель: Plexus 700;
• P/N: ACP-700TPL;
• Номинальная мощность: 700 Вт;
• Диапазон входного напряжения сети: 100 - 240 В;
• Цвет: черный;
• Подсветка: RGB, с эффектами;
• PFC: Active;
• Модульная система кабелей: да, полная;
• Коннекторы: 24-pin - 1 шт., CPU 8-pin - 1 шт., SATA - 6 шт., MOLEX - 4 шт., PCI-E 8-pin - 4 шт.;
• Эффективность: 80PLUS Gold;
• Защита: OVP, UVP, OCP, SCP, OPP;
• Система охлаждения: 140-мм вентилятор;
• Размеры без кабелей (Ш / Д / В): 150 мм x 160 мм x 86 мм;
• Срок гарантии: 2 года.

Официальная страничка: http://www.thunder-x3.ru.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность ThunderX3 Plexus 700 - 700 Вт. При этом заявлено, что блок питания способен выдать практически всю паспортную мощность по линии +12 В - до 696 Вт, а в совокупности по линиям +3,3 В и +5 В - до 100 Вт.

В детализации по предельному току нагрузки получаем:

• линия +12 В до 58 А;
• линия +5 В до 20 А;
• линия +3,3 В до 20 А;
• линия +5vsb до 2,5 А;
• линия -12 В до 0,5 А.

Упаковка и комплектация

Коробка с блоком питания выглядит достаточно интересно. В оформлении помимо придающего строгости черного фона присутствуют глянцевые полноцветные изображения Plexus 700 во всей красе разноцветной подсветки. На лицевой частипереливающейсяметаллизированной краской нанесено название модели. Также здесьприсутствует значок сертификата 80PLUS Gold. С обратной стороны - спецификация и описание количества разъемов для подключения комплектующих.

Внутри коробки нет разделения на отсеки, но провода не смогут поцарапать корпус блока питания при транспортировке, так как, во-первых, запаяны в полиэтилен,во-вторых, на корпус БП надет защитный полиэтиленовый чехол с воздушно-пузырьковыми демпферами.

Итоговая комплектация - минимально необходимая, и включает в себя кроме непосредственно самого блока питания и модульных кабелейпакетик с четырьмя черными винтиками, инструкцию и сетевой шнур питания с Г-образной евровилкой (16 А, 250 В, сечение проводов 0,75 мм2).

К чести производителя стоит отметить, что пользовательская инструкция полностью локализована на русский язык "от и до".

Внешний вид

Если брать комплексно и в целом, то габариты блоков питания достаточно жестко регламентированы в стандарте АТХ. Отклонения в этой части могут стать причиной несовместимости с компьютерными корпусами, поэтому ThunderX3 Plexus 700, как и большинство аналогов других производителей, представляет собой классический параллелепипед размером 150 мм x 160 мм x 86 мм.

Другое дело, что каждый производитель пытается обыграть внешность этой "типовой коробки" по-своему, и здесь дизайнеры ThunderX3 постарались. Воздухозаборная решетка вентилятора сделана весьма необычно. Фактически она состоит из нескольких визуальных элементов: гексагональной сетки, импровизированных лучей и узнаваемого логотипа ThunderX3 в центре. Даже без включенной подсветки смотрится это оригинально и симпатично. Дно корпуса также с элементами декоративной штамповки и стилизованного логотипа производителя.

Наружная сторона блока питаниябез вычурных элементов, здесь всё достаточно обыденно: сетчатая перфорация для минимального сопротивления выбросу нагретого воздуха, стандартный разъем для подключения сетевого электрического кабеля, тумблер принудительного включения и выключения питания и кнопка RGB EFFECTS для переключения эффектов подсветки "на лету".

Кабельная система

Блок питания полностью модульный, все провода, включая основной 24-пиновый до материнской платы, отсоединяются. Несмотря на обилие разных кабелей и штекеров, запутаться тяжело. Разъемы разные по форме и цвету, а также подписаны.

Длина кабелей по нашим измерениям:

• Основной разъем питания ATX 24 (20+4) pin: 1 шт., 500 мм;
• CPU 12 В 8(4+4) pin: 1 шт., 550 мм;
• PCI-E 8(6+2) pin: 2 шт., 500 мм;
• PCI-E 8(6+2) pin x 2: 1 шт., 500 мм + 150 мм;
• SATA x 2 : 2 шт., 550 мм + 150 мм;
• SATA + MOLEX + MOLEX: 2 шт., 350 мм + 150 мм + 150 мм.

Устаревшего, но еще встречающегося разъема питания для FDD или переходника на него, используемого в некоторых контроллерах подсветки и реобасах, нет. Провода до материнской платы со штекером 24-pin и 8-pin коротковаты, в сборках со скрытой прокладкой кабелей или объемными размерами корпуса ПК их может не хватить по длине.

Подсветка

Эффектная RGB-подсветка - "конёк" блока питания ThunderX3 Plexus 700. Равномерное распределение разноцветных светодиодов по окружности корпуса вентилятора и переливающаяся разными цветами боковая панель с названием модели смотрятся зрелищно и красиво.

Дизайн вентиляционной решетки с сетчатым рисунком очень хорошо дополняет отражение света в полупрозрачных областях корпуса вентилятора и его крыльчатки.

Эффекты подсветки переключаются циклически по следующей схеме: радуга, бегающий огонь, плавная смена цветов, красный, желтый, зеленый, голубой, синий, фиолетовый, белый, выключение.

Цвета и эффекты - "ходовые", подобрать режим к антуражу RGB-сборок ПК не составит труда.

Разбор и внутреннее устройство

Важное замечание: по традиции предупредим наших читателей, что разбор блока питания влечет потерю двухлетнего гарантийного обслуживания, равно как и несет риск поражения любознательного пользователя электрическим током (на высоковольтных конденсаторах заряд может достаточно долго сохраняться,даже после полного отключения от сети электропитания), поэтому для профилактической чистки или ремонта лучше обратиться к специалистам.

При разборе блока питания трудностей не возникнет, корпус выполнен по классической схеме из двух металлических половин, скрепленных винтами. Используемый металл не хлипкий, толщина - 1,08 мм. Два из четырех винтов опломбированы заводскими стикерами: один накрыт наклейкой с серийным номером, второй - гарантийной пломбой.

По маркировке платы не удалось распознать, на чьих производственных мощностях собирается ThunderX3 Plexus 700, в инструкции заявлен Дунгуан Санр Электроник Тэкнолоджи Ко. Судя по надписям на текстолите, используемая макетная база унифицирована для блоковпитания от 600 до 750 Вт, поэтому в Plexus 600 будет точно такая же схемотехника с менее мощными компонентами. В Plexus 800 и 1000 Вт компоновка схожая, но с небольшими отличиями, мотивированными увеличением мощности.

Во всем модельном ряду Plexus применена современная схемотехника с активной коррекцией фактора мощности и раздельной стабилизацией напряжений на DC-DC преобразователях. Пайка и сборка хорошиес дополнительным усилением некоторых соединений герметиком черного цвета. Под платой кроме прозрачной подложки от коротких замыканийдополнительно сделана подкладка из вспененного материала, играющая роль защиты от прогиба, что редко встретишь в недорогих моделях.

Внутреннего нагромождения компонентов нет, в том числе за счет выноса преобразователей линий +3.3 В и +5 В на отдельные компактные вертикальные платы. Для охлаждения силовых элементов установлено два длинных радиатора с увеличенным оребрением верхней части.

Общая схема блока питания выглядит следующим образом:

1. Ввод питания и первая часть EMI-фильтра;
2. Предохранитель и вторая часть фильтра;
3. Два выпрямителя, соединенныхвместе;
4. Дроссель в закрытом корпусе из цепи APFC;
5. Высоковольтный конденсатор Rubycon серии MXK (PET);
6. Радиатор c компонентами преобразователя и активного корректора мощности (APFC);
7. Основной трансформатор;
8. Микросхема дежурного питания EM8564A, залитая герметиком;
9. Радиатор преобразователя линии+12 В;
10. DC-DC преобразователь линии +5 В;
11. DC-DC преобразователь линии +3,3 В;
12. Провода и фильтрующие конденсаторы к плате модульных разъемов выходных линий питания;
13. Плата выходных разъемов;
14. Стабилизатор напряжения -12 В;
15. Разъем подключения вентилятора;
16. Термистор для управления скоростью вращения вентилятора.

Фильтр электромагнитных помех на входе разделен: часть сделана навесным монтажом на разъеме питания от сети 230 В, часть размещена на основной плате. Провода от входного разъема питания соединяются с платой методом пайки. Плавкий предохранитель присутствует. Маркировку выпрямительного диодного моста рассмотреть не удалось, так как он собран из двух элементов, плотно соединенных корпусамии прикрученных к радиаторув целях охлаждения.

К этому же длинному радиатору прикручены компоненты активного модуля коррекции коэффициента мощности (APFC), часть маркировки которых закрывает крупный дроссель в закрытом корпусе. Рядом размещен произведенный в Японии сглаживающий высоковольтный конденсатор Rubycon MXK (PET) на 420 В, ёмкостью 390 мкФ и с максимальной рабочей температурой 105 градусов Цельсия. В низковольтных цепях стоят полимерные конденсаторы и "электролиты" уровня пониже - от ChengX и CapXon.

Микросхема EM8564A и отдельный небольшой трансформатор источника дежурного напряжения +5vsb размещены междурадиаторами, рядом с крупным основным трансформатором. Элементы главного преобразователя и корректора мощностизакреплены на длинном радиаторе через термопрокладки.В роли ключей APFC выступают силовые транзисторы 20N60C3.

Преобразователь линии +12 В собран на четырех транзисторах 9992GP. DC-DC преобразователи вторичной цепи вынесены на отдельные компактные платы отдельно для линий +3,3 В и +5 В. Они собраны на парах транзисторов и одном ШИМ-контроллере с нечитаемой маркировкой на каждую линию. На линии -12 В используется стабилизатор L7912CV.

Фильтрующие конденсаторы выходных напряжений производства ChengX. Линии вторичной цепи соединены с платой модульных разъемов проводами. Вентилятор охлаждения подключен через отдельный двухконтактный разъем. Для управления скоростью его вращения от платы вынесени закреплен на ближайшем радиаторетермистор. Микросхема защитыпредположительно вынесена на обратную сторону платы (из-за большого количества припаянных соединительных проводов и неудобно расположенных винтов модульной платы, полный демонтаж платы не осуществлялся).

В целом к схемотехнике, элементной базе и качеству пайки претензий нет, за исключением слишком громкого заявления о применении высококачественных японских конденсаторов, которых ровно одна штука в высоковольтной части.

Система охлаждения и шум

Блок питания Plexus 700 оснащен активной системой охлаждения на базе одного вентилятора типоразмера 140 х 140 х 25 мм. В частности, используется модель BOK BDM14025S. О нем известны только: напряжение питания 12 В, потребляемый ток 0.16 А и максимальная скорость вращения 1600 оборотов в минуту.

Крыльчатка из одиннадцати лопастей сделана прозрачной, так как вентилятор оснащен встроенной управляемой подсветкой. Подключение к основной плате блока питания через двухконтактный разъем. Также от вентилятора отходит второй провод до кнопки смены режимов подсветки. Для синхронизации и питания подсветки боковой панели сделано ответвление проводов от вентилятора до светодиодной линейки. Скорость вращения крыльчатки управляется в зависимости от температуры термистора, прикрученного к радиатору преобразователя линии +12 В.

Уровень шума от работы системы охлаждения высоковат, даже при отсутствии нагрузки на блок питания шумомер показал 33,8 дБа на расстоянии 1 метр. Минимальные обороты крыльчатки вентилятора держатся вплоть до 350 Вт нагрузки, выше уже идет интенсивный нагрев компонентов БП, вследствие чего вентилятор пропорционально ускоряется, и уровень шума растет вплоть до 46,9 дБа с расстояния 1 метр при 1600 оборотов в минуту.

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводились на самодельном стенде, позволяющем подключить не прецизионную нагрузку (лампы 12 В, 50 Вт) до 700 Вт на линию 12 В. Типичная нагрузка современных ПК по линиям питания +3,3 В и +5 В, как правило, небольшая (до 30-60 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерения осуществлялись с помощьюцифрового мультиметра MASTECH MAS830L, ваттметра Даджет Энергомер и шумометра Актаком АТЕ-9015.

Допустимое входное напряжение блока питания лежит в широком диапазоне от 100 до 240 В, что позволяет не переживать о его работе в условиях пониженного напряжения в сбытовых электросетях, как эточасто бывает в домах со старой электропроводкой. Защита от короткого замыкания основных линий питания (SCP) присутствует, блок успешно уходит в защиту и возвращается к нормальной работе после повторного включения. Холодный старт с мгновенной нагрузкой на линию +12 В больше 300 Вт не удастся, также срабатывает защита.

Без подключенной нагрузки напряжение на основных линиях питания чуть выше номинала - 12,29 В, 5,05 В и 3,37 В соответственно. Это допустимо с точки зрения стандарта АТХ, укладывается в нормы и делается производителями специально для компенсации падения напряжения под нагрузкой.

Значение основных напряжений под нагрузкой

При различных значениях нагрузки измеренное напряжение составило:

• по линии +12 В - от 12,12 В до 12,29 (отклонение около 1%);
• по линии +5 В - от 4,93 В до 5,05 (отклонение менее 1,5%);
• по линии +3,3 В - от 3,15 В до 3,37 В (отклонение до 4,5% от номинала);

По стабильности напряжения под нагрузкой к линиям +5 В и +12 В претензий нет, отклонения от номинальных значений минимальны даже на пике потребляемой мощности. Линия +3,3 В при высокой нагрузке на блок питания в целом (более 450-500 Вт) показывает заметное падение напряжения, практически подбираясь к допустимому нижнему пределу в 3.135 В. В целом блок уложился в допустимые по стандарту АТХ 5% отклонения от нормы.

КПД

Весь модельный ряд блоков питания ThunderX3 Plexus от 600 до 1000 Вт прошел добровольную сертификацию на соответствие стандарту высокой энергоэффективности 80PLUS Gold. На сайте Plug Load Solutions соответствующая информация доступна в открытом виде. Конкретно для 700 Вт модели отчет доступен по ссылке.

По собственным замерам, которые выполнены непрофессиональным ваттметром бытового уровня, средний КПД в ходе тестов составил около 88%, а пик превысил значение 90 % при общей нагрузке в районе 300 Вт (40-45% мощности). Потребление в дежурном режиме не превысило нижний порог ваттметра в 0,1 Вт.

Заключение

Блок питания ThunderX3 построен на современной элементной базе по схеме с DC-DC преобразователями и активным корректором мощности. За счет мощной линии +12 В он подойдет для игровых сборок с одной и в некоторых конфигурациях - с двумя "топовыми" видеокартами. Общей мощности в 700 Вт достаточнодля сборок с производительными десктопными процессорами, в том числе HEDT сегмента (Intel LGA 2066 и AMD TR4), даже в разгоне. Имеющихся шести SATA и четырех MOLEX разъемов хватитдаже для построения небольшого дискового массива на базе ПК. Единственные моменты в работе блока питания, к которым по итогам тестирования возникли претензии - преувеличенные производителем потребительские характеристики в части "сверхтихого кулера 140 мм" и "японских конденсаторов 105 градусов Цельсия". Вентилятор оказался достаточно звучным, а японский конденсатор в единственном числе стоит только в высоковольтной части. Однако, если сделать оглядку на ценовое позиционирование в начале среднебюджетного сегмента, то на эти нюансы частично можно закрыть глаза. Тем более, что для многих покупателей решающим фактором для покупки станет интересный внешний вид и броская подсветка с неплохим набором эффектов. Блок питания будетнеплохим дополнением RGB-сборок в корпусах с прозрачными боковыми стенкамиили корпусов полуоткрытого и стендового типа. Также, за счет высокой энергоэффективности, подтвержденной сертификатом 80Plus Gold, и умеренной цены, подкрепленной двухлетней гарантией, блок питания может заинтересовать и майнеров.

Преимущества ThunderX3 Plexus 700:

• Интересный дизайн;
• Неплохая элементная база;
• Высокая мощность;
• Модульная система кабелей;
• Неплохая стабильность напряжения основных линий под нагрузкой;
• Высокая энергоэффективность (сертификат 80PLUS Gold);
• Поддержка технологий защиты: OCP, OVP, UVP, SCP, OPP.

Недостатки:

• Шум системы охлаждения при нагрузке;
• Смена цветовых эффектов только кнопкой на корпусе блока питания.

Особенности:

• Длины основных кабелей до материнской платы (24 и 8 pin) может не хватить в крупных корпусах ПК (при скрытой прокладке за задней стенкой).
