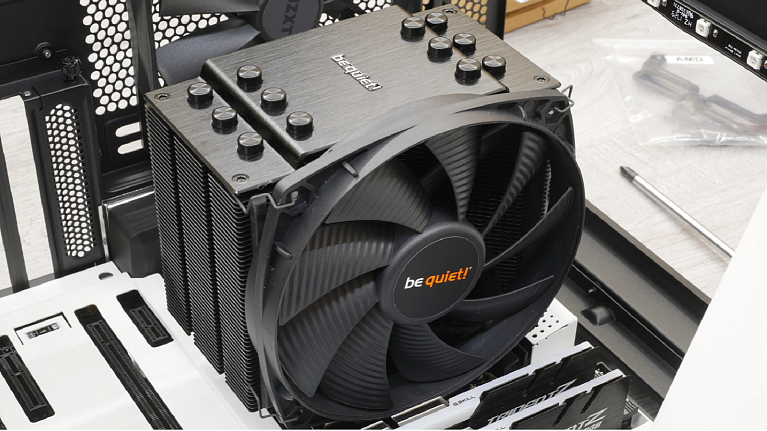

Обзор и тест процессорного кулера be quiet! Dark Rock 4

Прошло ровно четыре года с последнего анонса процессорного кулера Dark Rock 3 немецкой марки be quiet!, знаменитой высококачественными и эффективными системами охлаждения, которыевоплощенныв строгом аристократическом стиле. И спустя долгое и томительное ожиданиепроизводитель наконец решил порадовать своих поклонников и ценителей производительных СО новым творением.

«Темная скала» уже четвертого поколения воплотила в себе лучшие черты своих предшественников и даже больше. Кулер be quiet! Dark Rock 4 стал чуть компактнее, обзавелся поддержкой актуальных платформ, включая AMD AM4 и Intel LGA 1151-v2, и по-прежнему оснащен передовым вентилятором 135 мм из фирменной линейки Silent Wings, считающейся одной из лучших в своём классе.

Технические характеристики

Совместимость с платформами:

• Intel: 2066 / 2011-v3 / 2011 / 1366 / 1151 / 1150 / 1156 / 1155;
• AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
• Размеры без вентилятора: 159.4х 136х 74.3 мм;
• Размеры с вентилятором: 159.4х 136х 96.3мм;
• Материал радиатора: Алюминий;
• Материал сердечника: Медь;
• Количество тепловых трубок: 6;
• Общий вес: 920 г;
• Рассеиваемая мощность: 200 Вт.

Вентилятор:

• Размеры: 135 х 135 х 22 мм;
• Скорость вращения крыльчатки: 1400 об/мин;
• Уровень шума: 15- 23 dBA;
• Коннектор: 4-pin;
• Длина кабеля: 220 мм;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,11 А;
• Энергопотребление: 1,32 Вт;
• Наработка на отказ: 300.000 часов.

Гарантия: 3 года.

Упаковка и комплектация

Be quiet! Dark Rock 4 поставляется в большой упаковке в узнаваемом стиле немецкого производителя – черная коробка, гармонично сочетающаяся с белым текстом.

На лицевой стороне компания изобразила процессорный кулер во всем великолепии и отметила основные достоинства продукта, среди которых возросший показатель рассеивающей мощности 200 Вт! Теперь даже разогнанные процессоры «Темной скале» - не помеха.

Для ознакомления с техническими характеристиками, последние собраны в отдельную таблицу. Здесь же приведены схематичные изображение be quiet! Dark Rock 4 с указанием размеров, чтобы пользователь мог оценить габариты новинки перед покупкой и установкой в корпусе.

В компании be quiet! всегда трепетно относились к отечественному покупателю, поэтому описание приведено на шести различных языках, включая русский.

Упаковка открывается подобно цветку, где нас встречает вентилятор be quiet! Silent Wings 3135 мм.

За ним расположены остальные боксы. Немцы бережно относятся к вещам, что видно на каждом элементе в упаковке.

Be quiet! Dark Rock 4 помещен в мягкий материал для сохранности при транспортировке, в одной из чаш скрыта фирменная отвертка с намагниченным наконечником, которая очень пригодится при сборке. В коробке-книжке расположились шесть мануалов, каждый на своем языке с подробной инструкцией.

Помимо двух пар скоб для вентиляторов, в комплекте присутствует несколько пакетиков, разделенных на крепления по сокетам AMD и Intel.

Аксессуары можно разделить на отдельные три категории: в центре занимает место прижимная рамка с тюбиком термопасты, слева – крепления для платформы AMD, справа – платформы Intel. Чтобы не запутаться в обилии болтиков и шайб, в руководстве пользователя пошагово показано, что и в каком порядке необходимо сделать. Справится даже начинающий сборщик!

Внешний вид и конструкция

Be quiet! Dark Rock 4 выполнен в фирменном строгом стиле и полностью окрашен в черный цвет. Он напоминает неприступную скалу, в честь которой и назван.

Конструктивно be quiet! Dark Rock 4 копирует своего предшественника. Разработчики лишь доработали систему креплений, сделав ее более универсальной, и внимательно отнеслись к деталям.

Be quiet! Dark Rock 4 – это процессорный кулер классической башенной конструкции. Тело радиатора набрано из 51 пластин сложной геометрической формы. Толщина ребер составляет 0,5 мм с межреберным расстоянием в 2 мм.

Радиатор пронизывают шесть тепловых трубок диаметром 6 мм каждая. Все соединения тщательно пропаяны для улучшения передачи тепла между ними и пластинами. Be quiet! Dark Rock 4 характерен качеством покраски, котораяпроизведенадля каждого ребра в отдельности(а не поверхностного нанесения), и оставляющая пустые пробелы в центре конструкции.

Даже невооруженным глазом различимы специальные выемки в пластинах во всем кулере. Это одна из технологий по аэродинамической оптимизации радиатора. Выемки повышают рассеивающую площадь ребер и создают микрозавихрения воздуха для эффективного отвода тепла.

В конструкции be quiet! Dark Rock 4 применены пластины разной формы. С лицевой стороны кромки кулера применены ребра с треугольной зазубренной формой, утопающей посередине вглубь, что способствует снижению уровня шума вентилятора.

Если взглянуть с другого ракурса, то форма более прямая. Это объясняется целью оптимального выхлопа воздуха, забираемого вторым вентилятором. Последний не включён в поставку, однако может быть установлен отдельно благодаря наличию крепления.

Посадочное место для установки вентилятора be quiet! Silent Wings 3135 мм сопровождено резиновыми антивибрационными накладками на передней части кулера.

Более наглядно рисунок пластин виден при взгляде с основания системы охлаждения.

Верхняя крышка be quiet! Dark Rock 4, являющаяся лицевой при установке кулера внутри корпуса, выполнена из массивной пластины шлифованного сплава алюминия. В дизайне просматривается монолитность и строгость, предначертанная немецким производителем. Концы тепловых трубок аккуратно спрятаны под цилиндрическими выемками. И, конечно, не ради рекламы в центре выбито наименование компании.

В нижней части виден профиль шести тепловых трубок и их схема реализации. Они также аккуратно покрашены в черный цвет.

В секции с подошвой любого кулера расположен свой собственный небольшой радиатор. Be quiet! Dark Rock 4 отличается от модели третьего поколения как раз измененным основанием и оребрением охладителя, переквалифицированнымпод унифицированное крепление. Раньше крепежная рамка фиксировалась напрямую к основанию по бокам винтами, сейчас – отдельной планкой.

Основание радиатора защищено отдельным стикером.

Подошва обработана до зеркального состояния, но помутнение присутствует. Общая оценка – 4 из 5.

Основание be quiet! Dark Rock 4 имеет горб в продольном разрезе. Если учитывать тот факт, что сам процессорный кристалл будет располагаться поперек выпуклости, то с поверхностью будет взаимодействовать меньшая площадь.

Кулер оснащен одним вентилятором be quiet! Silent Wings 3диаметром 135 мм. Он получил малораспространенный размер среди одноклассников, занимая нишу между версиями 120 мм и 140 мм, а также получил непривычную форму корпуса – выпуклую.

На информационной наклейке подчеркиваем детальные ТТХ. Перед нами модель с маркировкой BQ SIW3-135-25-MF-PWM с напряжением 12 В и силой тока 0.4 А, что позволяет оценить потребление до 3 Вт. Скорость вращения указана «до 1400 об/мин» с ШИМ-регулировкой. Отметим, что при тестировании он регулировался в диапазоне 0 – 1400 об/мин с полной остановкой в простое.

Процессорный кулер be quiet! Dark Rock 4 башенного типа в полной боевой готовности!

Установкаbe quiet! Dark Rock 4

Монтаж be quiet! Dark Rock 4 очень прост и не потребует специальных навыков или дополнительной помощи.

Для начала необходимо собрать бэкплейт.

Устанавливаем специальные винты в пазы крепежной рамки и фиксируем их резиновыми шайбами.

Получится незамысловатая конструкция, легкая в разборе.

Далее совмещаем бэкплейт и фиксируем ее. Устанавливаем две рейки.

Послекулер прижимаем центральной рамкой.

В завершении монтируем вентилятор на be quiet! Dark Rock 4. Отметим, что он не мешает планкам ОЗУ с высокими радиаторами.

Конфигурация тестового стенда

• Процессор: Intel Core i5-8600K;
• Материнская плата: NZXT N7 Z370;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: G.Skill Trident Z RGB 3000 МГц 16 ГБ (2x8 ГБ);
• Видеокарта:KFA2 GeForce GTX 1070 Ti Hall Of Fame;
• Блок питания: Corsair RM750x;
• Корпус: NZXT H700i White;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

Тестирование проходило при фиксированной частоте 4500 МГц (45 х 100 МГц) центрального процессора Intel Core i5-8600K при напряжении 1.2 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 16-18-18-38-2Т).

Результаты снимались с процессоромIntel Core i5-8600K до и после скальпирования.

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти - 6144 Мбайт, десять прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью утилиты HWiNFO v5.52.

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0,5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения тестирования составляла 25 градусов Цельсия.

Тестирование

Для нового стенда на базе материнской платы NZXT N7 Z370 база данных по кулерам будет пополняться, и к итоговым значениям добавятся новые участники. В данном материале мы сравнимbe quiet! Dark Rock 4 с одной из топовых необслуживаемых СЖО -NZXT Kraken X72с радиатором типоразмера 360 мм.

Переходим к результатам тестирования с нескальпированным процессором Intel Core i5-8600K.

Показатели обескураживают. В линейке be quiet! процессорная система охлаждения Dark Rock 4 занимает одну из лидирующих позиций, и он оказывается не менее эффективен, чем топовая СЖО! Однако не будем забывать влияние термоинтерфейса под крышкой процессора Intel, поэтому проведем операцию скальпирования, описанную в отдельном материале, и повторим тестирование!

Нам удалось "сбить" температуру на 13-16°С, что можно назвать отличным результатом! Кулерbe quiet! Dark Rock 4 теперь способен охлаждатьIntel Core i5-8600K до 64°С вместо прежних 80°С на максимальных оборотах и до 76°С против 89°С при минимальной мощности вентилятора. Однако результаты выглядят не столь впечатляющими на фоне СЖО, но в общем зачетеbe quiet! Dark Rock 4 занимает свое почетное второе место.

Уровень шума be quiet! Dark Rock 4 при различных режимах работы.

Вентилятор be quiet! Silent Wings 3 135 ммможно назвать бесшумнымдо ~800 об/мин, тихим– до ~1150 об/мин.

Заключение

Процессорный кулерbe quiet! Dark Rock 4 башенного типа является классическим примером той тропинки, которую избрал производитель: оттачивать продукт до тех пор, пока он не станет идеальным. Новинка стала еще краше и производительнее, достигнув новой планки эффективности изадавая тем самымпланку остальным моделям.

Инженеры доработали конструкциюbe quiet! Dark Rock 4, оснастив продукт поддержкой всех актуальных платформ (кроме процессоров AMD Threadripper), покрасили модель полностью в черный цвет и слегка оптимизировали габариты. В этом планегерой обзора сделал еще один шаг на пути к совершенству.

Чего не хватаетbe quiet! Dark Rock 4, так это более лучшей обработке основания и версии со вторым вентилятором. Хотя стоит понимать, что и не без того недешевый продукт станет еще дороже.

Достоинства:

• Внешний вид и дизайн;
• Высокая эффективность;
• Рассеивающая мощность 200 Вт;
• Вентилятор из серии Silent Wings 3;
• Богатая комплектация с отверткой;
• Гарантия 3 года.

Особенности:

• Крепление для вентиляторов совместимо с моделями 120 мм.

Недостатки:

• Обработка основания;
• Высокая цена.
