Обзор и тест видеокарты Inno3D iChiLL GeForce GTX 1070 Ti X4

Прошло уже больше полугода, как мы увидели видеокарты на базе Nvidia Geforce GTX 1070 Ti с архитектурой Pascal, и за это время на рынке производители представили множество модификаций, отличающихся размерами, системами охлаждения, повышенными частотами и другими элементами.

Сегодня мы расскажем о модели Inno3D iChiLL GeForce GTX 1070 Ti X4, в которой компания-изготовительрешила использовать аж четыре вентилятора для обеспечения лучшей эффективности охлаждения. Но видеокарта отличается не только этим...

Упаковка и комплектация

Мы уже успели привыкнуть, что внешнее оформление коробок видеокарт достаточно яркое, но компания Inno3D, показывает, что это наблюдается далеко не у всех производителей. Дизайн простой, но стильный и с минимальным объемом информации. На лицевой части указана модель Inno3D iChiLL GeForce GTX 1070 Ti, модификация «X4 Edition», объем памяти 8 Гбайт и то, что в коробке можно найти коврик иключи к тестовым пакетам Futuremark.

Обратная сторона – многоязычное описание. Информацию о рабочих частотах на ней не найти.

На основной коробке можно найти предупреждение о том, что дизайн продукта не предназначен для крипто-майнинга и возможно лишение гарантии (хотя подобные надписи мало кого останавливают).

А вот собственно и тканевый коврик с прорезиненной обратной стороной.

Кроме коврика ивидеокарты в комплект входятключи на тестовые пакеты 3DMark и VRMark, Г-образный ключ, диск с драйверами, руководство по потребляемой мощности и металлическая наклейка iChiLL.

Конечно, некоторые пользователи захотят видеть в комплекте код к «популярной» игре, но такая практика встречается далеко не всегда и, как правило, ограничена по времени.

Дизайн и особенности

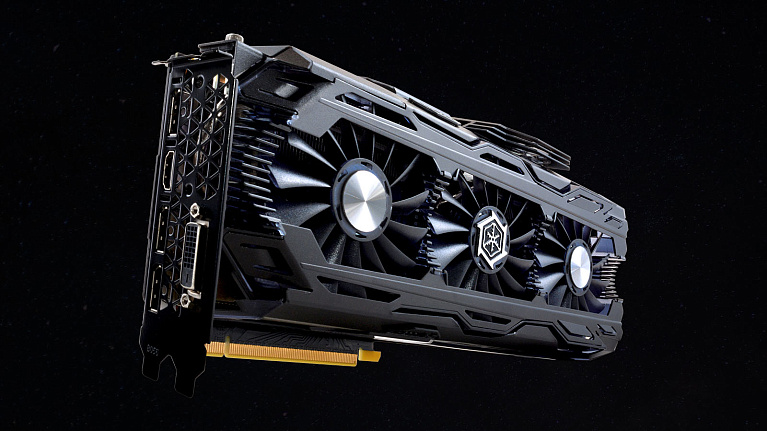

Внешний вид видеокарты Inno3D iChiLL GeForce GTX 1070 Ti X4 выделяется среди прочих видеокарт за счет наличия у нее четырех вентиляторов, один из которых размещен на торце. На практике получается, что видеокарта является модификацией модели Inno3D iChiLL GeForce GTX 1070 Ti X3, оснащенной трехвентиляторной системой охлаждения.

Эффектный вид с такой компоновкой предопределил и относительно крупные размеры: длина - 302 мм, высота - 115 мм и занимает она 2,5 слота. Несколько непривычно, но кожух системы охлаждения частично скрывает вид на вентиляторы. Приятно радует, что у видеокарты имеется металлический бекплейт, обеспечивающий жесткость и защиту.

Говоря далее о кожухе, стоит отметить то, что он частично скрывает радиатор с широких торцов, но для рассеивания воздуха в нем имеются плоские отверстия. На верхнем торце присутствует название серии iChiLL (оно получило подсветку) и также есть разъем для соединения двух видеокарт в режиме SLI.

Единственный 8-пин разъем питания PCIe находится рядом с дополнительным вентилятором, который, как видно, крепится на отдельном мини-радиаторе. Подлезть к разъему питания через кожух, чтобы «выдернуть» кабель, будет непросто. Требования по минимальной мощности блока питания составляют 500 Вт, что типично для GTX 1070 Ti.

Основной поток нагретого воздуха будет приходиться на узкие торцы – одна часть будет оставаться внутри корпуса, а другая выводиться во вне через крупные отверстия интерфейсной панели. На последней можно найти стандартный набор портов: один разъем DVI-D (Dual Link), один HDMI 2.0b и три DisplayPort 1.4.

Система охлаждения

В системе охлаждения видеокарты Inno3D iChiLL GeForce GTX 1070 Ti X4 используется практически такая же конструкция, как и в моделях iChiLL X3 (ее мы уже рассматривали в обзоре Inno3D iChill GeForce GTX 1070 X3) – три 92 мм вентилятора (Colorful CF-12915S, 12 В, 0.35 А, максимальные обороты в процессе тестирования составили 1700 rpm), двухсекционный радиатор с пятью тепловыми трубками, секции которого разведены в обе стороны.

Кардинальное отличие системы охлаждения iChiLL X4 – отдельная система охлаждения для силовой части системы питания видеокарты (VRM), представляющая собой мини-радиатор с двумя тепловыми трубками, обдуваемый 50 мм вентилятором. Добавим, что основание контактирует с рядом микросхем памяти, ближайших с мосфетам.

Ее вид.

Остальные микросхемы памяти накрыты металлической пластиной.

Фиксируется все с помощью винтов к металлической задней пластине (бекплейт), которая по размерам чуть длиннее, чем печатная плата видеокарты.

Печатная плата

Здесь мы также вернемся к обзору видеокарты Inno3D iChill GeForce GTX 1070 X3, так как печатная плата у Inno3D iChiLL GeForce GTX 1070 Ti X4 такая же. При внимательном рассмотрении можно заметить наличие дополнительных разъемов и отсутствие элементов в одной (возможной) фазе питания.

Конфигурация фаз 6+1 (GPU/память), управляет ими ШИМ-контроллер uP9511P, расположенный с обратной стороны платы.

8 Гбайт памяти GDDR5 набраны 8-ю микросхемами производства компании Samsung (их маркировка K4G80325FB-HC25) с пропускной способностью 8 Гбит/сек (каждая). Говоря о графическом процессоре GP104-A300-A1, отметим то, что произведен он на 6-й неделе 2018 года.

Технические характеристики

• 107T4-1SDNP5DN];
• Графический процессор GP104-300-A1;
• Техпроцесс 16 нм;
• Базовая тактовая частота 1607 МГц;
• Тактовая частота с ускорением 1683 МГц;
• Количество ядер CUDA 2432;
• Количество текстурных блоков 152;
• Количество блоков растеризации 64;
• Тип памяти GDDR5;
• Частота памяти 2002 (8008) МГц;
• Объем памяти 8 Гбайт;
• Полоса пропускания шины памяти 256 бит;
• Дополнительные разъемы питания 8-пин (1 шт);
• Потребляемая мощность 180 Вт;
• Размеры (ДхВхШ) 302 x 115 мм, 2,5 слота;
• Видеовыходы DVI-D, HDMI, 3xDisplayPort.

Рабочие частоты видеокарты Inno3D iChiLL GeForce GTX 1070 Ti X4 имеют референсные значения – базовая/буст частоты GPU составляют 1607/1683 МГц, а памяти - 2002 МГц (эффективные 8008 МГц). Каких-то «игровых» профилей с повышенными частотами у нее нет.

Утилита GPU-Z показывает, что версия БИОСа видеокарты 86.04.8D.00.12, и внутри прописаны стандартные лимиты мощности: по умолчанию - 180 Вт, максимум - 217 Вт (+21 %).

Тестовый стенд

• Процессор Intel Core i7 7700K@4.7 ГГц (Vcore 1.280V);
• Система охлаждения Noctua NH-U14S;
• Термопаста ARCTIC MX-2;
• Материнская плата ASUS MAXIMUS IX FORMULA;
• Оперативная память 2х8 Гбайт DDR4-2666 Corsair Vengeance LPX; CMK8GX4M1A2666C16;
• Видеокарта Inno3D iChiLL GeForce GTX 1070 Ti X4;
• SSD накопитель Transcend TS256GSSD230S 256 Гбайт;
• Жесткий диск Toshiba DT01ACA200 2 Тб;
• Блок питания be quiet! Straight Power 11 750W;
• Корпус Fractal Design Define R5.

Программное обеспечение:

• ОС Microsoft Windows 10 x64 Профессиональная;
• Драйвера Nvidia Geforce 397.31.

Используемый MidTower корпус Fractal Design Define R5 просторный, так что проблем с установкой длинной (302 мм) видеокарты не возникло, только напомним, что видеокарта занимает 2,5 слота, и это может представлять определенные сложности при установке второй видеокарты для режима SLI в случае, если слоты PCI-E x16 идут на материнской плате «через один».

Напомним, что видеокарта имеет подсветку.

Она меняется в зависимости от типа нагрузки: синяя(низкая нагрузка в приложениях), красная(максимальная нагрузка в играх) и зеленая (низкая нагрузка в играх).

Тестирование системы охлаждения и разгон

При проверке работы использовался стресс-тест Fire Strike Ultra из пакета Futuremark 3DMark. Температура в помещении при тестировании составляла 25-26 °С, боковая стенка корпуса была открыта.

Лимит мощности в 120% достигнут не был, так что проблем с падением частоты графического процессора мы не заметили, но она «плавает». Типичные значения - 1770-1785 МГц.

Значения температуры вполне нормальные – максимум составил 69 °С. В простое, когда вентиляторы не вращались, температура находилась на отметке 45-46 °С.

Включение вентиляторов происходило при температуре 55 °С, и под нагрузкой обороты составили 1470 rpm (86 %). Шум от работы вентиляторов присутствует, но его можно охарактеризовать, как умеренно высокий, и раздражать он не будет.

Лимит энергопотребления при работе видеокарты под нагрузкой находится на отметке 96-99 %, и это, естественно, для номинального режима работы. Есть редкие пики до 110%, сопровождаемые в дальнейшем снижением частоты, но их немного.

Результаты, полученные в 3DMark.

Поднятие лимита мощности до 120% позволяет получить более стабильную (и высокую) частоту – в среднем 1822-1835 МГц.

Это отразилось и на росте температуры графического процессора, максимум составил 72 °С.

И следствие, рост оборотов вентиляторов до 1520 rpm (89%). Уровень шума по-прежнему умеренно высокий.

Среднее значение потребления сдвинулось к отметке 110% мощности, и максимум (120%) достигался только в редких пиках.

Стабилизация частоты графического процессора не сильно повлияла на рост производительности, хотя маленький прирост все-таки есть.

Насколько эффективна система охлаждения? Проверим при 100% оборотах вентиляторов. Максимальное значение составляет 1700 rpm. Пик температуры пришелся на 68 °С (в номинале, при 86% оборотах, температура была 69 °С), конечно, уровень шума стал высоким, хотя при закрытых стенках он будет умеренно высоким (заметен, но не должен раздражать). Так что производитель пошел на компромисс между оптимальным соотношением нагрева и уровня шума.

Проверка на разгон позволила получить +120 МГц (при 1.000 В) для графического процессора и +350 МГц для памяти (результирующаяэффективная частота 9400 МГц). Эксперименты с повышением напряжения не проводились (был выставлен только Power Limit 120%), так как все будет упираться в ограничение максимального лимита мощности и, как следствие, снижение частот даже до меньших значений.

Результат – прирост производительности 8,5-10,5 %.

Игровая производительность

Тестирование видеокарты Inno3D iChiLL GeForce GTX 1070 Ti X4 проводилось в номинальном режиме в трех разрешениях: 1920x1080, 2560x1440 и 3840x2160. Использовались игры со встроенным бенчмарком, настройки качества выбирались из готовых пресетов – максимальные, по возможности выставлялся режим DirectX 12.

Учитывая рабочие частоты видеокарты, соответствующие рекомендованным Nvidia, по уровню производительности видеокарта Inno3D мало, чем отличается от других плат Geforce GTX 1070 Ti, рассмотренных ранее.

Заключение

За счет внешнего вида с наличием подсветкиконструкции системы охлаждения с 4-я вентиляторами и отдельным радиатором для цепи питания видеокарта Inno3D iChiLL GeForce GTX 1070 Ti X4 оставила о себе приятное впечатление. Нельзя сказать, что она получилась слишком шумной – производитель постарался найти компромисс между уровнем шума и эффективностью охлаждения.На наш взгляд, ему это удалось, к тому же в ней реализован полупассивный режим работы (в простое вентиляторы не крутятся). Разгон памяти GDDR5 Samsung получился хорошим, и это дало ей неплохую прибавку производительности.

Цена на рассматриваемую нами модельполучилась вполне демократичной, и если ее относительно «крупные» размеры (длина 302 мм, толщина 2,5 слота) не пугают, то она может стать неплохим выбором.

Плюсы:

• Солидный внешний вид;
• Качественная элементная база;
• Хорошее соотношение эффективность охлаждения/уровень шума;
• Полупассивный режим работы вентиляторов;
• Отдельный радиатор с 50 мм вентилятором тепловыми трубками для зоны VRM;
• Неплохой разгон памяти;
• Металлический защитный бекплейт;
• Наличие подсветки;
• Неплохая комплектация (коврик, ключик пакетам 3DMark и VRMark).

Минусы:

• Крупные размеры (длина - 302 мм, толщина - 2,5 слота);
• Не самый удобный доступ к 8-пин разъему питания PCIe при снятии кабеля (мешает кожух).
