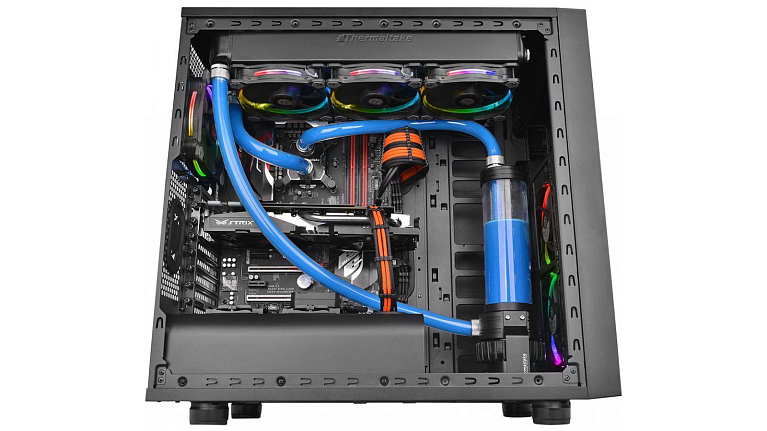

Обзор и тестирование комплекта жидкостного охлаждения Thermaltake Pacific RL360 Water Cooling Kit (CL-W113-CA12SW-A)

Системы охлаждения с каждым годом повышают требованияк своему исполнению,будь то воздушный кулер или жидкостная система охлаждения. Использование последних в персональных компьютерах еще несколько лет назад казалось чем-то эксклюзивным и редким. Кто-то же боялся их использовать из страха остановки помпы или разгерметизации контура и дальнейших поврежденийкомпьютера вследствие попадания жидкости. Сегодня же СВО - обыденность. Чтобы расскрасить эту серую массу и простимулировать пользователей к покупке именно своей продукции, компания Thermaltake представила обслуживаемые системы жидкостного охлажденияPacific RLWater Cooling Kit, которые основаны на радиаторахPacific RL различных размеров. Сегодня мы с вами познакомимся с трехсекционной версией, рассчитанной на 120мм вентиляторы.

Технические характеристики

Упаковка и комплектация

Pacific RL360 Water Cooling Kit поставляется в большой картонной коробке, выполненной в дизайне продукции Thermaltake.

В верхней части коробки располагаетсяручка. Учитывая немалые габариты и вес, она, как никогда, кстати.

Внутри всё располагается по коробочкам и пакетикам. Отдельно находятся лишь крепления водоблока, задняя укрепительная пластина и инструкции по установке.

Обзор комплектующих для сборки

"Сердцем" любой системы жидкостного охлаждения является помпа. Именно она отвечает за скорость движения хладагента, а от исполнения и качества зависят шум и вибрации в корпусе.

ВPacific RL360 Water Cooling Kit помпа, ее топ и резервуар совмещены в одном устройстве, именуемомPacific PR15-D5 (CL-W080-PL00BL-A).

Чем же хороша такая компоновка? Во-первых, решается вопрос с креплением комплектующих в корпусе. Во-вторых, сокращается количество фитингов, необходимых для подключения в контур помпы с топом и резервуара. В-третьих, это играет ключевую роль при разводке контура: помпу всегда лучше подключать после резервуара, а в данном случае иначе не получится. Через помпу всегда будет протекать хладагент, пока таковой есть в резервуаре.

В качестве помпы используется небезызвестная версия Laing D5. Питание осуществляется от одного molex, скорость регулируется с помощью ручного переключения в нижней части корпуса,можно выбрать одну из 5 скоростей.

Подключение дополнительного кабеля для мониторинга вращения помпы не предусмотрено, но можно посмотреть ее для каждой скорости в технических характеристиках.

Жидкость, преодолевая путь через микроканалы водоблока, отводит от процессора тепло. За его рассеивание за пределы контура уже отвечает мощный радиаторPacific RL360, состоящий из трех секций, которые рассчитанына 120мм вентиляторы.

Радиатор имеет внушительные габариты - 402.5х129х64 мм. В качестве основного материала используется алюминий, что делает радиатор относительно легким. Пайка и покраска качественные, на каждой из боковых сторон присутствует логотип компании.

Рабочее тело радиаторапронизывают 13 трубок, между которыми плотно располагаетсягофрированная алюминиевая лента. В совокупности с большой толщиной это позволяет эффективно отводить тепло даже при низких оборотах вентиляторов. При желании их можно установитьpush/pull,с обеих сторон от радиатора в шрауде находятся ушки для крепления вентиляторов.

Расстояние до шраудадостаточное для эффективной продуваемости, но при этом не сильно сказывается на толщине рабочего тела.

Всего радиатор имеет 5 резьбовых отверстийG1/4". Четыре из них позволяют подключатьPacific RL360 в контуре как последовательно, так и параллельно.

Пятое отверстие может служить для установки крана, который позволит быстро и без лишних усилий слить из контура хладагент при обслуживании системы.

За продуваемость радиатора отвечает троицаRiing 12 RGB Radiator Fan TT Premium Edition (CL-F049-PL12-SW-A).

Каждый из них имеет маркировкуA1225L12S и электрических характеристики 12 В/0.3 А. Подшипник гидродинамический, что положительно скажется на ресурсе и шуме, но от обслуживания заставит отказаться. Резиновые ушки позволят немного гасить вибрации, создаваемые при вращении на максимальных оборотах.

К специфическим свойствамRiing 12 RGB Radiator Fan TT Premium Edition стоит отнести метод подключения: они подключаются только к комплектному контроллеру управления и имеют пятиконтактные разъемы.

Функциональные возможности контроллера не ограничиваются только управлением вращением вентиляторов(настраивается как с помощью ШИМ на материнской платы, так и переключением двух режимов с помощью кнопки SPEED). Здесь же можно настроить работу RGB-подсветки вентиляторов, имеющих набор из 256 цветов и нескольких режимов.

Он позволяет подключить до трех вентиляторов и одну помпу с RGB-подсветкой.

Возможна синхронизация работы контроллеров.

Водоблок непосредственно отвечает за отвод тепла от процессора. В рассматриваемом комплекте жидкостного охлаждения за это отвечает увесистый Pacific W1 (CL-W022-CU00BL-A), поставляемый в отдельной коробке.

Помимо внушительного веса, медного никелированного основания и ребер каналов толщиной 0,15ммданный водоблок имеет совместимость со всеми современными (и не очень) сокетами Intel, а вот за бортом поддержки остались TR4 и AM4 от компании AMD. Хотя соответствующая рамка и бэкплейт могли бы с легкостью решить данную проблему.

Нельзя не отметить полировку основания водоблока: она выполнена идеально, зеркальное отражение обеспечено.

Прочное соединение и отсутствие перегибов обеспечивает прозрачный шлангV-Tubler 4T (CL-W019-OS00TR-AMK001087), имеющий внутреннийи внешний диаметры 13 и 19 мм соответственно (1/2'' ID x 3/4'' OD). Длина шланга - 2 метра, что достаточно для сборки системы жидкостного охлаждения в самых просторных корпусах. В качестве материала исполнения лежитполивинилхлорид.

Набор из 6компрессионных фитингов Pacific 1/2'' ID x 3/4'' OD Compression (CL-W030-CA00SL-A) полностью выполнен из хромированной меди.

Фиксирующее кольцо выполнено из толстого металла, что исключает его повреждение при закручивании -даже пассатижами вряд ли получится погнуть медь.

Для вкручивания фитинга предусматривается специальная насечка, позволяющая комплектным ключом провести надежное затягивание.

Вкручивающаяся в резьбовое отверстие G1/4" часть оснащена уплотнительным кольцом, защищающим место соединения от протекания.

Одевается шланг на фитинг достаточно легко, прибегать к его нагреву в теплой воде не приходилось.

Фиксация надежная, никаких позывов соскочить нет, даже попытки стянуть шланг заканчивались неудачей.

Тестовый стенд

• Материнская плата:ASRock Z370 Taichi (версия BIOS 1.80);
• Процессор:Intel Core i7-8700K в разгоне до 5000МГц при напряжении 1.31 В;
• Система охлаждения:Thermaltake Pacific RL360 Water Cooling Kit;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 х 8 Гбайт G.Skill Trident Z RGB 3600 МГц (F4-3600C16D-16GTZR, 4000 МГц, 16-16-16-36 CR1, singlerank Samsung B-Die);
• Видеокарта:ASUS ROG Strix Radeon RX Vega 56 OC Gaming;
• Блок питания:be quiet! Straight Power 11 мощностью 850 Ватт;
• Системный накопитель: KingSpec NE-120 объемом 120Гбайт;
• Корпус: Thermaltake Core P5TG.

Программное обеспечение:

• Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
• Драйвер видеокарт: Radeon Software Adrenalin Edition 18.3.4.

Процесс сборки и первый запуск

Начнем с установки комплектующих СВО по своим местам. Используемая в сборке материнская платаASRock Z370 Taichi имеет отверстия для крепления Intel LGA 115X, поэтому мы пользовались соответствующей инструкцией для установки водоблока. Ставим заднюю пластину,вкручиваем в нее стойки с резьбой и закручиваем на них гайки:

Намазываем тонким слоем термопасту, устанавливаем водоблок, проверяем отпечаток и ровность установки, затягиваем.

Перейдем на время к радиатору. Для удобства в обслуживании системы жидкостного охлаждения было решено использовать кран Phobya 2- way ball valve G1/4 Black Nickel.

Для этого откручиваем заглушку с отверстия свнутренней резьбой G1/4 и вкручиваем кран.

Устанавливаем материнскую плату и радиатор в посадочные места корпусаThermaltake Core P5 Tempered Glass Edition.

Если для необслуживаемых СВО желательно устанавливать радиатор входными/выходными отверстиями вниз, то дляThermaltake Pacific RL360 это не важно -воздух будет выходить в резервуар.

Устанавливаем на радиатор вентиляторыRiing 12 RGB Radiator Fan TT Premium Edition.

Контроллер для управления режимами работы вентиляторов нашел идеальное посадочное место в корпусе. Причем при желании туда можно добраться даже с установленной передней панелью.

Для резервуара в корпусе предусмотрено специальное крепление. Компания Thermaltake заботится о пользователях.

Установка достаточно проста, но при этом очень надежна.

Для удобства разводки шлангов по комплектующиммы прибегли к использованию поворотных угловых адаптеров. Жаль, что их нет в комплекте, хотя это и не критично.

Предварительный результат:

Вкручиваем фитинги Pacific 1/2'' ID x 3/4'' OD Compression во все отверстия по пути следования куланта в контуре:

При этом можно получить результат лучше, подрезав максимально шланги для максимального натяжения. Мы будем расширять контур, поэтому пока остановимся на таком варианте:

Подключаем помпу к блоку питания, во все места соединения ставим салфетки (чтобы в случае протечки не было критичных последствий), заливаем кулант в резервуар и запускаем блок питания.

По мере заполнения контура заполняем резервуар полностью, ждем, пока воздух полностью покинет систему охлаждения. Затем закручиваем заливочное отверстие резервуара и запускаем систему.

Вживую это смотрится еще интереснее, фотографии не передадут всей гармонии подсветки, эстетики ифункциональности.

Тестирование

В нашем случаеThermaltake Pacific RL360 Water Cooling Kit не расширялся и использовался только для охлаждения Intel Core i7-8700K. Процессор был скальпирован, а под крышку нанесен жидкий металлCoollaboratory Liquid PRO, что обеспечивает наилучшую передачу тепла от кристалла до теплораспределительной крышки.

Разгон превращает энергоэффективный шестиядерник в достаточно прожорливого монстра, особенно при использовании инструкций AVX 2.0. И вот в данной ситуацииThermaltake Pacific RL360 Water Cooling Kit раскрывается во всей красе: мощная помпа и производительный радиатор легко отводят тепло от процессора, работающего на 5 ГГц.

Температура самого горячего ядра не превысила 80°C, при этом вентиляторы в пике раскручивались лишь до 1400 оборотов в минуту. Не сказать, что шум был значительным, но и бесшумным его не назовешь. Однако и наш стенд представляет из себя по сути открытый корпус, а в закрытых звук будет гаситься. Как ни крути, а эффективность охлаждения находится на высоком уровне, позволяя отодвинуть планку разгона процессора дальше, чем это дают необслуживаемые СЖО, не говоря уже о воздушных кулерах.

Заключение

Система жидкостного охлаждения Thermaltake Pacific RL360 Water Cooling Kit по праву может называться отличным выбором для компьютеров, оснащенных производительным процессором и мощной видеокартой. Да и придраться особо не к чему: высокое качество исполнения, отличный внешний вид при работе в системе, высокая производительность. Пожалуй, основнымнедостаткомявляется очень высокая цена и отсутствие в комплекте угловых адаптеров, крана ибутылки для заливки куланта. Но на всё это закрываешь глаза после окончательной сборки: прятать такое удовольствие от глаз не захочется никому.

Да, это дорого. Да, это нужно собирать. Да, для этого нужно место. Но решения такого уровня не терпят компромиссов, и если вы не знаете, для чего вам нужна система охлаждения такого уровня,не спешите покупать ее. Если же вы хотите производительную и расширяемую систему и не можете подобрать себе комплектующие для сборки, тоPacific RL360 Water Cooling Kit от компанииThermaltake будет как раз "к столу".

Достоинства:

• Высокое качество материалов;
• Высокая производительность помпы, радиатора и водоблока;
• Надежные фитинги;
• Оптимальный размер фитингов и шлангов 9смотрится куда лучше "куцых" 8/10 мм);
• Привлекательный внешний вид сборки в целом;
• Регулируемая подсветка и настраиваемые режимы работы вентиляторов.

Недостатки:

• Высокая цена.
