Обзор и тест СЖО Raijintek Orcus 240

Первопроходцем в линейке жидкостных систем охлаждения у компании Raijintek была серия Triton, которая сразу же привлекла внимание неклассическим подходом построения СЖО. Разработчики не стали прибегать к использованию чужих наработок, а сосредоточились на своем представлении охлаждения. В заключительном варианте пользователи увидели модели Raijintek Triton с радиатором типоразмеров 240-280-360 мм, в которых обычные трубки были заменены на прозрачные, как и акриловая помпа, получившая заправочное отверстие для обслуживания и возможности подкрашивания жидкости комплектными красителями!

Прошло более трех лет прежде, чем разработчики смогли порадовать своих фанатов новым продуктом, но инженеры не зря потратили столько времени. На выставке Computex 2017 компания Raijintek анонсировала сразу несколько модификаций новой процессорной жидкостной системы охлаждения, получившейнаименование «Orcus»! Новинка отличается от привычных СЖО разделением помпы и водоблока на два независимых элемента, а такжевентиляторами с красочной подсветкой и резервуаром с прозрачным окошком, позволяющим лицезреть движение жидкости благодаря вращающейся турбине. Нестандартный подход, мощная помпа и томительное ожидание стали главным атрибутом системы охлаждения Raijintek Orcus.

Технические характеристики

Совместимость с платформами:

• Intel: 2066 / 2011-v3 / 2011 / 1366 / 1151 / 1150 / 1156 / 1155;
• AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
• Размеры водоблока: 69.5 х 40 х 33 мм;
• Размеры радиатора: 272 х 120 x 27 мм;
• Длина соединительных трубок: 385 ± 5 мм;
• Диаметр трубок: внутренний - 5 мм, внешний - 10.6 мм;
• Материалы: алюминий (радиатор), медь (водоблок).

Вентилятор:

• Размеры: 120 х 120 х 25 мм;
• Скорость вращения крыльчатки: 800 - 1800 об/мин;
• Воздушный поток: 42,17 CFM ± 10 %;
• Воздушное давление: 1.7 мм H2O ± 10 %;
• Уровень шума: 15- 23 dBA;
• Коннектор: 4-pin;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,14 А;
• Энергопотребление: 1,7Вт.

Помпа:

• Скорость работы помпы: 5000 ± 10 % об/мин;
• Производительность: 66 л/ч;
• Высота напора: 1.3 м;
• Уровень шума: 25 dBA;
• Коннектор: 3-pin;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0.18 А;
• Энергопотребление: 2.2 Вт.

Гарантия: 2 года.

Упаковка и комплектация

Система охлажденияRaijintekOrcus240поставляетсяв большой упаковке из плотного картона с бело-черной полиграфией и изображением модели.

На лицевой панели разработчики сдержанно сообщают наименованиеСЖОи ее предназначение. Однако исправляют ситуацию на обороте коробки. К трем основным достоинствамотнесены:

• Водоблок сRGB-подсветкой ивращающимся ротором;
• Внешняя помпа;
• Вентиляторы с ШИМ-регулировкой и настраиваемой подсветкой.

Не каждый производитель раскрывает характеристики продукта, скрывая те или иные слабые стороны. Но компанияRaijintekпревзошла всех, обнародовав детальную таблицу технической информации.Помимо основных спецификаций с габаритами и материаломизготовления, разработчики подробно рассказывают о мощности помпы, внутреннем и внешнем размерах шлангов, объеме жидкости контура, вентиляторах и аксессуарах в коробке.

На торцах упаковки описания не меньше. На одном из них полный перечень поддерживаемых сокетов, включаяAMDAM4иIntelLGA1151-v2.

На другом – используемая жидкостная система охлаждения. На данный момент анонсированы две модели: классическаяRaijintekOrcus240 и урезаннаяOrcus240Core, лишенная комплектных вентиляторов. Последняя позволяет сэкономить 24 Евро (104€против 80€) и оснастить кулер своими вентиляторами, не переживая о невостребованных вертушках, оставшихся в коробке.

Внутренняя упаковка выполнена из прессованной бумаги. Комплектующие помещены в пакеты с воздушной прослойкой, а радиатор дополнительно обернут картонной вставкой.

Разнообразиеаксессуаровобрадует даже самых требовательных пользователей, а расширенный ассортимент впечатляет идолженставится в пример другим разработчикам! Во-первых, в комплекте можно обнаружить емкость с хладагентом длядозаливажидкости в контур объемом 200 мл, позволяющуюсамостоятельно в домашних условиях произвести обслуживаниеСЖО!

Во-вторых, контроллер подсветки с пультом дистанционного управления с возможностью выбора цвета и эффекта свечения.

Вотдельном боксерасположенокрепление ко всем актуальным сокетам:

• Крепежная металлическая рамка;
• Металлическийбэкплейт;
• Четыре крепежных гайки;
• Четыре пластиковых шайбы (+ одна запасная);
• Восемь винтов для крепления вентиляторов к радиатору;
• Восемь винтов для крепления вентиляторов к корпусу;
• Четыре коротких винта для крепления водоблока;
• Четыре длинных винта для крепления рамки;
• Два крепежных винта водоблока к рамке;
• Пакетик термопасты для одноразового пользования и лопаточка.

Внешний вид и конструкция

С первых секунд знакомства жидкостная система охлаждения RaijintekOrcus240 выделяется внешней помпой, расположенной ближе к фитингам радиатора, и полностью черным оформлением: водоблоком-резервуаром и матовым окрашенным охладителем.

Дополняют конструкцию соединительные шланги в нейлоновой оплетке со средней степенью сгибания. Где заканчиваются визуальные отличия, начинаются менее заметные изменения. Но вначале пробежимся по основным элементам.

Модель RaijintekOrcus240 получила выносной радиатор типоразмера 240 мм. Он выполнен целиком из алюминия. Размеры радиатора составляют 272 х 120 х 27 мм, толщина рабочего тела – 17 мм, масса – 900 г. Качество покраски заслуживает высокой оценки.

В основе конструкции лежит 12 плоских каналов, между которыми впаяно 13 рядов гофрированной ленты. Плотность расположения ребер довольно нетипична для тонких радиаторов и составляет 17-18 FPI, что позволяет «прокачать» воздух при меньшей скорости вентиляторов.

В отличие от модели Triton, серия Orcus не может похвастаться съемными фитингами, довольствуясь привычной конструкцией «елка» и опресованными кольцами. На другом торце находится наклейка с номером модели и обслуживаемое отверстие! Расположение с точки зрения дозаливки не самое удобное, но позволяет «выгнать» лишний воздух, скопившийся в верхнем отсеке.

От радиатора отходят два шланга в нейлоновой оплекте длиной 38 см.

На фотографии хорошо видно внешнюю помпу. Это небольшая коробочка с ротором внутри размером 69 х 40 х 33 мм, помещенная в резиновый колпачок для дополнительной антивибрации и шумоподавления. Срок наработки на отказ составляет 10 000 часов или менее трёх с половиной лет при работе ПК ежедневно в течение восьми часов. Конструкция насоса включает в себя графитовую трубку и керамическую ось. Рабочий режим помпы — 5000 об/мин (на практике – 5800 об/мин), производительность — 66 л/ч, потребление – 2,2 Вт. От нее отходит провод с коннектором «3pin».

У компании Raijintekне менее интереснымполучился и водоблок. Он состоит из медного никелированного основания, на тыльной стороне которого находится массив микропластин с межрёберным расстоянием 0,1 мм. При необходимости блок можно дозаправить через специальное отверстие в нём.

Внутри расположен пропеллер, вращающийся по мере продвижения жидкости. Резервуар получил внутреннюю настраиваемую RGB-подсветку, синхронизируемую с вентиляторами и другими устройствами, подключеннымик контроллеру.

Водоблок получил поворотные фитинги на 360°, однако, ограничивается креплением. И в итоге доступен диапазон до ~260°.

Основание защищено пленкой. Обработка выполнена на высоком уровне: оно ровное, следов фрезы не отмечаем, но в центре присутствует помутнение.

Разработчики оснастили RaijintekOrcus240 емкостью с хладагентом, позволяя дозаправить контур. Производитель рекомендует производить данную операцию один раз в год.

Сразу после покупки заправлять контур не придется: открутив горловину водоблока, обнаруживаем, что жидкость залита до краев.

Установка Raijintek Orcus 240

Сложность установки жидкостной системы охлажденияRaijintekOrcus240 можно оценить, как 6/10. На пути монтажа возникаютне сколькотрудности, сколькоколичество винтиков и шайб.

На первом этапе фиксируем опорную пластину, четыре винта и затягиваем их фиксирующими гайками с пластиковыми шайбами.

Далее наступает очередь рамки. В отличие отмоделей других производителей, она полностью симметрична, поэтому ее демонтировать для разворота водоблока не придется.

Завершающий шаг – намазываем термопасту и фиксируем резервуар двумя винтами. Установка закончена!

Вентиляторы и подсветка

В комплекте с системой охлажденияRaijintekOrcus240 находятся два вентилятора, модель - BDL12025S. Они выполнены из черного пластика и получили резиновые антивибрационные вставки по ушкам креплений. Фирменным отличием новинки является белая полупрозрачная рамка, оснащенная настраиваемойRGB-подсветкой.

Вентиляторы основаны на гидродинамическом подшипнике со средним сроком наработки на отказ в 40 000 часов. Максимальная производительность одной вертушки заявлена на уровне 71,6 м³/ч, уровень шума не превышает 23 дБА, диапазон скорости — от 800 до 1800 оборотов в минуту.

Для синхронизации свечения вертушек и водоблока используется контроллер на 8 портов. Для управления подсветкой можно воспользоваться комплектным пультом дистанционного управления (батарейка отсутствует в комплекте) или же подключитьхабнапрямую к материнской плате, используя кабель и переключив переключатель на корпусе устройства.

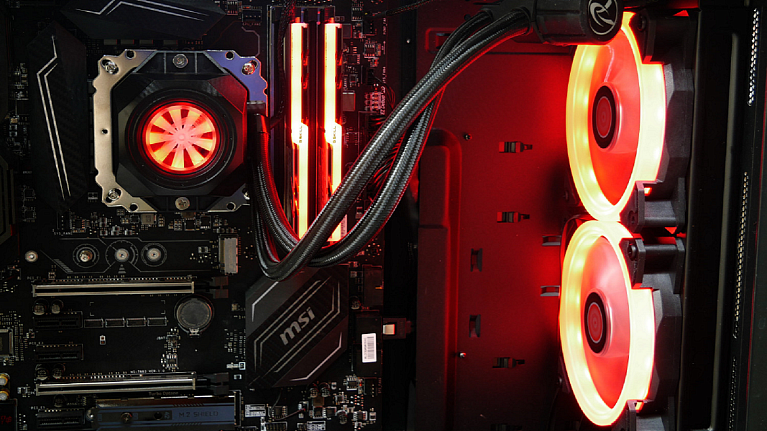

После включения ПК корпус зальет яркий свет подсветки. Отметим, что на фотографии представлен режим «белый +белый», но на водоблоке он имеет голубоватый оттенок.

Фотографии реализованной подсветки только на водоблоке.

Фотографии реализованной подсветки только на вентиляторах.

Конфигурация тестового стенда

• Процессор: Intel Core i7-7700K;
• Материнская плата: MSI Z270 Gaming Pro Carbon;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: G.Skill Trident Z RGB 3000 МГц 16 ГБ (2x8 ГБ);
• Видеокарта:MSI GeForce GTX 1080 Gaming X;
• Блок питания: Corsair RM750x;
• Корпус: AeroCool P7-C1 Tempered Glass White;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

В ходе тестирования частота процессора и напряжения были зафиксированы в следующих режимах:

• 4500 МГц и 1.14 В – минимальное стабильное напряжение;
• 4500 МГц и 1.2 В – базовые значения среднестатистической системы;
• 4800 МГц и 1.25 В – максимально достигнутый стабильный разгон.

Опции управления оборотами вентиляторов отключены.

Стоит отметить, что сэмпл нашего процессора не подвергался скальпированию, что позволилопродемонстрировать реальные показателии сравнить с результатами пользователей. Все режимы продемонстрированы в графиках, зависящихот скорости вращения вентиляторов, частоты и напряжения процессора. Показатели снимались утилитами AIDA64 и HWInfo64, уровень шума регистрировался прибором TM-102, а комнатная температура составляла 26°С. В качестве Burn-теста выступала программа LinX 0.7.2 с объемом задачи 6144 Мб в режиме 10 прогонов.

Тестирование

В качестве соперников были выбраны следующие СЖО:

• Fractal Design Celsius S36 – обновленная модификация Asetek на базе компонентов 2017 года;
• NZXT Kraken X52 - СЖО с радиатором типоразмера 240 мм и красочной помпой;
• NZXT Kraken X62 - СЖО с радиатором типоразмера 280 мм и красочной помпой.

В процессе тестирования жидкостной системы охлаждения Raijintek Orcus 240 было установлено:скорость работы помпы отличается от номинальной и составляет 5800 об/мин, что даже с допустимым отклонением 10% превышает заданные рамки. Вентиляторы удалось регулировать в более широком диапазоне, останавливая в простое, а максимальная производительность составила 1900 об/мин. В итоге, вентиляторы Raijintek работали в диапазоне 0 – 1900 об/мин против номинальных 800 – 1800 об/мин.

Переходим к результатам тестирования.

Система охлаждения Raijintek Orcus 240 творит чудеса примаксимальнойскорости вращения вентиляторов, практически не уступая СЖО с радиаторами 280 мм и 360 мм! Конечно, использовать постоянно при максимальной производительности вертушки сложно, поэтому плавно опускаем об/мин. И здесь новинка не дает спуска оппонентам, отыгрывая 3°С у равноправного противника NZXT Kraken X52.

При номинальном напряжении ситуация стабилизируется и результаты расставляют героев тестирования в порядке производительности, где Raijintek Orcus 240 занимает законное место, незначительно уступая топовым решениям.

Нанескальпированномпроцессоре с разгоном результаты упираются втермоинтерфейспод крышкой CPU, поэтому в следующем тестировании произведем замену на жидкий металл. Но даже в таком ключе Raijintek Orcus 240 старается не упасть в грязь лицом, демонстрируя все свои возможности, обойдя NZXT Kraken X52 на 2-3°С при равных условиях и меньшем уровне шума!

Уровень шума Raijintek Orcus 240 при различных режимах работы.

Вентиляторы можно назвать бесшумными до ~850 об/мин, тихими – до ~1150 об/мин, после преодоления отметки 1400 об/мин они становятся заметными на фоне работы ПК.

Заключение

На общем фоне копирования и заимствования наработок среди необслуживаемых СЖО, модель Raijintek Orcus 240 смогла не только выделиться, но и поразить нас!

Во-первых, разработчики простым ухищрением сделали ее обслуживаемой, снабдив даже не одним, а двумя заправочными отверстиями, позволяющимидозаливатьхладагент и выпускать излишки воздуха. Во-вторых, вам не придется идти в магазин за жидкостью для контура, потому что она есть в комплекте поставки! В-третьих, и возможно самое главное – этовнешняя помпас высокой скоростью работы, которая положительно сказывается на эффективности СЖО. Несомненным плюсом является и микроканальная структураводоблокас межрёберным расстоянием 0,1 мм и резервуаром с прозрачным окном, через которое можно лицезреть движение потока жидкости благодаря встроенной турбине. А ценители красочной и настраиваемой подсветки обрадуются наличию внешнего контроллера и свечениюводоблокаи двух ярких вентиляторов. Последние наделеныШИМ-регулировкойс широким диапазоном скорости, высоким качеством изготовления и комфортным уровнем шума на низких и средних оборотах.

Может показаться, что жидкостная система охлаждения Raijintek Orcus 240 – это мечта любого компьютерщика, однако к новинке есть несколько замечаний. Внешнюю помпу видно только при установке СЖО радиатором на переднюю панель корпуса, а отходящий кабель питания некрасиво топорщиться в сторону. Подсветкаводоблока-резервуаракрасиво демонстрирует движение жидкости (здесь разработчики шагнули дальше модели Deepcool Captain), но плохо отражает белый и желтый цвета, отдавая голубым и зеленым оттенками. И самое главное – проблемы с доступностью: продукция компании Raijintek не стольшикоропредставлена в России.

Но, оглядываясь назад, у разработчиков получился поистине интересный продукт, заслуживающий внимания, способный преобразить любую игровую систему и продемонстрировать высокую эффективность при меньшем уровне шума, чем его аналоги. У модели Raijintek Orcus 240 не так много сильных противников, поэтому новинка выделяется на рынке своими качествами.

Достоинства:

• Высокая эффективность;
• Дизайн;
• Настраиваемая подсветка RGB и контроллер на 8 портов;
• Совместимость со всеми актуальными платформами;
• Наличие отверстия для обслуживания хладагента;
• Хорошая комплектация;
• Гарантия 2 года.

Недостатки:

• Не выявлено.

Особенности:

• Внешняя помпа;
• Прозрачное окошко с турбиной, позволяющее лицезреть движение жидкости;
• Хладагент и ПДУ в комплекте;
• Заправочные отверстия.
