Обзор и тестирование блока питания Aerocool P7-650W Platinum

Серия Project 7 для компании Aerocool является чем-то большим, чем просто продукцией. Постоянно пополняющийся ассортимент выделяется своим высоким качеством, престижем и наличием многих факторов, делающих всю линейку едиными целым - от внешнего вида до наличия подсветки (даже в игровых креслах).

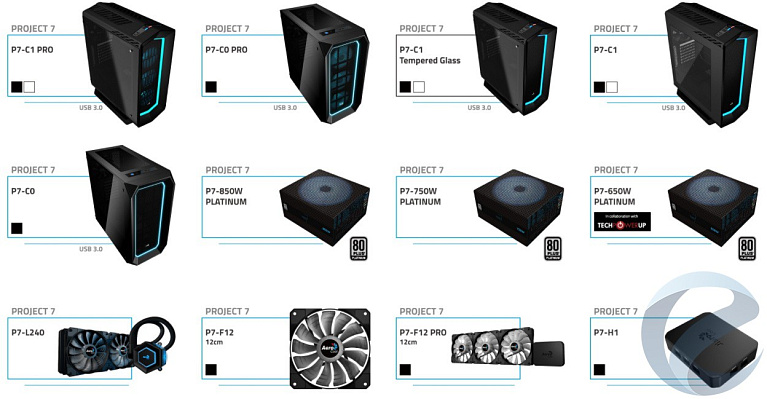

Сюда включены блоки питания, компьютерные корпуса, системы охлаждения, хабы для объединения устройств и игровые кресла.

Текущий обзор мы посвятим яркому представителю линейки блоков питания Project 7 -Aerocool P7-650W Platinum.Данный блок питания не является самым мощным в серии, однако он имеет ключевую особенность - свою разработкув сотрудничествесо знаменитым зарубежным ресурсомTechPowerUp.

Давайте узнаем, чем жехороша дорогая "платина"?

Технические характеристики

МодельAerocool ACP-650P7
Заявленная мощность650 Вт
OEM-производительAndyson
Коррекция коэффициента мощностиАктивная
КПДETA-B, 80 Plus Platinum
Уровень шумаLAMBDA-A++
МодульностьДа (полная)
Поддержка состояния питания Intel C6 / C7Да
Рабочая температура0°C - 50°C
Технологии защиты
  • Защита от перенапряжения
  • Защита от пониженного напряжения
  • Защита от перегрузки
  • Защита от перегрева
  • Защита от повышенного тока
  • Защита от короткого замыкания
Система охлаждения140 мм светодиодный вентилятор (CD1425M12F, 12 В, 0,24 A, 1623 об / мин, FDB)
Полупассивный режим охлажденияДа
Габариты150 мм (В) x 86 мм (Ш) x 160 мм (Д)
Вес2.1 кг
СтандартATX12V v2.4, EPS 2.92
Гарантия7 лет
Стоимость9230 рублей (по Яндекс Маркет)

Упаковка и комплектация

Блок питанияAerocool P7-650W Platinumпоставляется в большой картонной коробке, оформленной в темных тонах.

На лицевой стороне изображен сам блок питания. Здесь жеобозначены ключевые особенности:наличие платинового сертификата 80+, сертификатовETA-B иLAMBDA-A++, а также сказано о сотрудничестве с TechPowerUp при разработке блока питания.

Обратная сторона очень информативна - здесь и количество, и длина кабелей, и информация о выходной мощности для каждой линии.

Информация о схемотехнических особенностях и применяемом охлаждениинаходится на одной из боковых сторон.

Внутри находится коробка из толстого картона, которая уже и выполняет защитные свойства для блока питания и сопутствующей комплектации.

Внутри по двум отсекам отдельно расположены блок питания в тканевом мешочке и сумочка со всей комплектацией.

В сумочке всё хранится в двух разных отделах.

Количество кабелей достаточно большое, подробно об их количестве и длине расскажет следующая иллюстрация:

Кабели плоские, что не создаст никаких проблем при их прокладке в различных корпусах.

Сам блок питания находится в стильном "мешочке" с затяжками. Надписи напоминают, что перед нами яркий представить линейки Project 7.

What's next?

Внешний вид

Внешний видAerocool P7-650W Platinum можно описать двумя словами:необычно и привлекательно.

Ячеистая структура под определенным углом создает впечатление полной продуваемости блока питания.

Блок питания полностью модульный. Все разъемы подписаны, но даже при большом желании запутаться при подключении кабелей не удастся - каждая группа имеет разное количество контактов.

Выше находится та же информация, что и на коробке - выходная мощность для каждой линии.

54 А по линии 12 В соответствует 648 Вт. Данного блока питания хватит для высокопроизводительных игровых сборок.

Со стороны подключения кабеля питания на одном из винтов располагается гарантийная пломба. Хочется отметить отличную перфорацию данной стенки. Но также стоит учесть, что очистить блок питания от попавшей в него пылибез нарушения гарантийной пломбы будет практически нереально.

За охлаждение блока питания отвечаетвентиляторс маркировкой CD1425M12F. Рабочее напряжение - 12 В, ток - 0,24 A, диапазон вращения - от 0 до 1623 об / мин. В основе лежитгидродинамический подшипник, что обеспечивает долгий срок службы. RGB-подсветка реализована как раз на рамкеэтого вентилятора.

До нагрузки 390 Вт вентилятор блока питания находится в пассивном режиме, затем раскручивается менее, чем до 500 оборотов в минуту вплоть до 550 Вт.

Блок питания даже при 80% номинальной нагрузки остается практически бесшумным!

Еще одна "фишка" - защита от попадания влаги с помощью специальной формы вентилятора:

Комплектные кабели надежно крепятся к блоку питания и, как писалось выше, что-то перепутать не удастся даже при большом желании.

Сами коннекторы мало примечательны. Предназначение каждого кабеля обозначено как раз на них.

Несмотря на гармоничный черный цвет, у коннектора кабели выглядят несколько грубо. Было бы идеальным иметь сортированные кабели из отдельных жил. Мечты, мечты...

Внутреннее устройство

С разборкой блока питания у нас сложились некоторые трудности. Боковая пластина, соединяющая две "половины" блока, закрепляется с помощью зажимов. Расцепить крайний зажим не составило труда,...

... однако крепятся они в трех местах. До которых просто так не достать.

Даже по нижней фотографии видно, что база отличается от обычныхAndyson - вAerocool P7-650W Platinum используется несколько модифицированная платформаTitanium, несмотря на платиновый сертификат.

Фотография с официального сайта производителя подробнее знакомит нас с внутренним устройством.

В основе схемотехники лежит резонансная топология LLC-преобразователя, DC-DC преобразователь во вторичной цепи для линий +3,3 В и +5 В и синхронный выпрямитель для линии +12 В. ВAerocool P7-650W Platinum используется активная схема коррекции коэффициента мощности (PFC).

В глаза бросается практическиотсутствие проводов. Основные соединения происходят на печатной плате. Пайка оченькачественная и аккуратная.

Первичная фильтрация электромагнитных помех осуществляется на печатной плате с расположенной на ней розеткой переменного тока, с парой Y-конденсаторов, парой Х-конденсаторов и парой дросселей. В основе активной схемы коррекции коэффициента мощности лежит пара Infineon IPP50R140CP, диод CREE C3D10060A и контроллер Champion CM6502S. За охлаждение APFC и инвертора отвечает массивный оребренный радиатор. На краю платы располагаются два конденсатора производства японской фирмы Nichicon (420 В, 330 мкФ, в совокупности 660 мкФ, температура до 105 оС), которых для номинальной мощности блока питания хватит с запасом.

Даже на первый взгляд становится понятно, что база Aerocool P7-650W Platinumотлична. Тот самый момент, когда кAndyson нет никаких претензий.

Подсветка и программное обеспечение

Отличительной особенностьюAerocool P7-650W Platinumявляется наличие подсветки. В комплекте идет кабель, который можно присоединить к материнской плате или хабуProject7- Hub1 (P7-H1) для управления режимом работы. На следующих фотографиях представлена работа при синхронизации материнской платы с поддержкой ASUS AURA.

А также видео:

При наличии хаба отличным дополнением будет фирменная программаProject7-Software1 (P7-S1).

Тестирование

Тестирование блока питание проводилось с помощью стенда, симулирующего нагрузку с шагом 100 Вт и небольшой погрешностью (менее 2%). В качестве измерительного оборудования использовались мультиметрМастер M-890G+ (для замеров действующих напряжений и токов)и ваттметр Energenie EG-EM1 (для измерения потребления на входе блока питания).

Как показывает измерение напряжения при различной нагрузке, отклонение напряжения по всем линиям не превышало 1.52%. Отклонение по 12 В не превышало и 0.33%, что является отличным результатом.

КПД блока питания рассчитывался как отношение потребляемой мощности на входе и выходе блока питания (по 12 В). В целом, КПД во всех случаях превышал 90%, что говорит о высокой энергоэффективности блока питания. При нагрузках менее 100 ВтEnergenie EG-EM1 вел себя некорректно, поэтому предоставить точные данные не является возможным.

Заключение

Aerocool P7-650W Platinumявляется ярким представителем на рынке блоков питания. Казалось бы, что компанияAerocool делает невозможное, производяна базеAndyson продукт высокого качества с отличными техническими характеристиками, необычным внешним видом, широкими возможностями кастомизации благодаря синхронизации подсветки с хабом и материнскими платами. Сотрудничество сTechPowerUp принесло свои положительные плоды - высокие показатели энергоэффективности и стабильности соседствуют с очень низким уровнем шума. Система, основанная на восьмиядерной AMD Ryzen 1800X с разгоном до 4000 МГц и AMD Radeon RX Vega 56с разгоном до 1600 МГц, не заставляла вентиляторAerocool P7-650W Platinumраскручиваться выше 400-500 оборотов в минуту. О каком уровне шума тут говорить?

Плюсы:

  • Высокая стабильность напряжений;
  • Высокий КПД;
  • Всевозможные защиты;
  • Очень тихий;
  • Привлекательный внешний вид;
  • Подсветка и поддержка хабаProject7- Hub1;
  • Гарантия 7 лет.

Минусы:

  • Высокая цена (но продукты такого класса не могут стоить иначе).
