Обзор и тестирование видеокарты AORUS Radeon RX570 4G (GV-RX570AORUS-4GD)

Пока AMD Radeon RX Vega 64 неспеша врывается на российский рынок, а оAMD Radeon RX Vega 56многие только мечтают, наша редакция получила на тестирование одного из "меньших" представителей игровых видеокарт, основанных на графическом процессоре Polaris - AORUS Radeon RX570 4G. Данная видеокарта позиционируется как крепкий середнячок для современных игр в FHD разрешении, а использование компанией AMD оптимизированной версии техпроцесса 14 нм (14LPP+)несколько расширяет частотный потенциал новых чипов относительно тех, что использовались в AMD Radeon RX 470. Давайте узнаем, что же нам предлагает компания Gigabyte, и насколько производительна рассматриваемая видеокарта относительно других чипов.

Упаковка и комплектация

Видеокарта AORUS Radeon RX570 4G поставляется в компактной картонной упаковке, цветовая гамма которой выполнена в темных тонах.

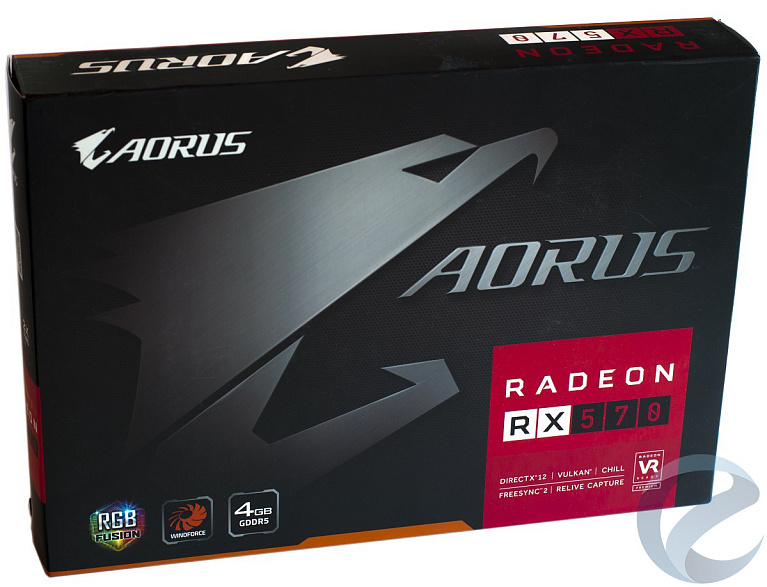

На лицевой части располагается огромный логотип AORUS, на символическом красном фоне выделяется название видеокарты, совпадающее с ее серией. Из особенностей девайса здесь только подсветка RGB Fusion, воздушная система WINDFORCE и объем памяти в 4 Гб.

Обратная сторона знакомит нас с минимальными системными требованиями для видеокарты, рассказывает об особенностях системы охлаждения, подсветке и программном обеспечении.

После извлечения из коробки... второй коробки мы могли бы смело открыть ее и наблюдать видеокарту в антистатическом пакете, как на фото выше, но для этого сначала необходимо разобраться с сопутствующей комплектацией, закрывающей нам весь обзор.

Здесь всё очень худо-бедно: стикер с эмблемой AORUS, диск с программным обеспечением и небольшая инструкция. Зато конверт, где всё это располагается, больших размеров.

Дизайн видеокарты

Видеокарта AORUS Radeon RX570 4Gимеет незначительные внешние отличия от своего "прародителя" - Gigabyte Radeon RX 470 WINDFORCE 4G.

Изменения передней части видеокарты коснулись оформления кожуха и надписи на вентиляторах. В целом прослеживается фирменный стиль компании Gigabyte, и, если отбросить надпись на самих вентиляторах, отличить видеокарты одной линейки друг от друга достаточно сложно. С одной стороны, это делает некоторую унификацию производства, с другой - происходит некоторое обезличивание видеокарт. Но это уже является обыденностью для рынка компьютерных комплектующих, увы.

Обратная часть видеокарты покрыта металлической укрепительной пластиной. Вместе с оформлением с цветными полоскамиздесь располагается логотип AORUS. На наклейки нанесены серийные коды видеокарты.

Отличительной особенностью здесь является медная вставка в районе графического процессора. Ее предназначение - улучшение отвода тепла от тыльной части печатной платы на укрепительную пластину. Как мы убеждались в прошлых обзорах,данный метод имеет свои плюсы. И смотрится это стильно.

Лицевая часть примечательна блоками подсветки с логотипом AORUS и надписью FAN STOP. Здесь же располагается разъем дополнительного питания 8-pin. Видеокарта занимает менее двух слотов расширения, что при ее скромной длине и высоте делает девайс достаточно компактным.

Со стороны разъема PCI-E просматриваются медные тепловые трубки системы охлаждения.

Кожух видеокарты практически вплотную облегает радиатор. Отверстия в кожухе способствуют лучшему выбросу нагретого воздуха. Здесь нет разъемов HDMI для подключения шлемов виртуальной реальности, как это было на AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps. Видимо, производитель оставляет данный функционал эксклюзивностью топовых моделей видеокарт.

На интерфейсной расположено 3 видеовыхода DisplayPort 1.4 и по одному DVI-D и HDMI 2.0. Отсутствие аналоговых выходов вполне логично - нынешние поколения видеокарт полностью отказались от их поддержки.

Система охлаждения и печатная плата

Для снятия системы охлаждения понадобится открутить 6 винтов:4 - вокруг графического процессора, еще 2 - в районе подсистемы питания.

Примечательно, что никаких гарантийных пломб на винтах нет, что делает разборку и сборку видеокарты (например, для замены термопасты) практически "незаметной".

Само строение системы охлаждение направлено на отвод тепла от печатной платы со всех сторон.

Для извлечения радиатора из кожуха необходимо раскрутить еще 4 винта.

Радиатор имеет достаточно компактные размеры, для экономии полезной площади он изготовлен в виде одной секции. С графическим процессором тепловые трубки контактируют напрямую. Несмотря на то, что полировано основание неплохо, зазоры всё равно имеются - основная болячка технологии прямого контакта.

Микросхемы памяти охлаждаются металлической рамкой вокруг графического процессора, которая припаяна к радиатору. Стоит отметить, что термопрокладки между пластиной и микросхемами очень тонкие, и при демонтаже системы охлаждения они запросто могут быть повреждены.

От подсистемы питания тепло также отводится с помощью напаянной на радиатор пластины.

Всего имеется 4 теплотрубки, которые пронизывают радиатор своеобразной формы. Рёбра радиатора расположены вдоль видеокарты, что должно способствовать некоторому выбросу воздуха из корпуса через перфорированную интерфейсную панель.

Каждая тепловая трубка имеет диаметр 6 мм.

Трубки композитные, что улучшает теплоотвод. Но, конечно же, хотелось бы видеть хотя бы пару 8 мм трубок или же увеличение их количества.

Высота радиатора достигает 75 мм, расстояние между ребрами достаточно большое (порой достигает 2мм), что сделано для лучшей продуваемости.

Вентиляторы видеокарты крепятся непосредственно на самом кожухе. Как и в случае с AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps, вентиляторы BLADE вращаются в разных направлениях, что улучшает воздушный поток.

В режиме бездействия или же при малой нагрузке вентиляторы останавливаются, делая видеокарту абсолютно бесшумной.

На видеокарте установлено два 90 мм вентилятораPOWER LOGIC PLD09210S12HH (12 В, 0.4 А). Особая форма крыльчатки улучшила воздушный поток на 23% по заверению компании Gigabyte.

Задняя укрепительная пластина на печатной плате держится еще на 3 винтах.

Оборотная сторона оказывается с сюрпризом - в зоне подсистемы питания располагается термопрокладка, отводящая тепло на заднюю пластину. Еще одна термопрокладка расположена между обратной стороной графического процессора и медной вставкой.

Сама вставка также демонтируется с пластины.

Печатная плата AORUS Radeon RX570 4G - собственная разработка компании Gigabyte.

Как лицевая, так и обратная часть платы пестрит элементной базой.

На обратной стороне платы располагается контроллер Holtek HT32F52241, основанный на базе микроконтроллера ARM Cortex -M0+. Отвечает он за управление подсветкой видеокарты.

Подсистема питания выполнена по схеме 6+1 - шесть фаз отвечают за графический процессор, одна - за микросхемы памяти.

Видеопамять GDDR5 объемом 4 Гбайт набрана 8 микросхемамиH5GC4H24AJR производства SK Hynix.

За управление напряжением отвечает контроллер IR 3567B производстваInternational Rectifier. Дополнительное питание осуществляется с помощью одного разъема 8-pin.

Технические характеристики и особенности видеокарты

Программа TechPowerUp GPU-Z 2.2.0 сообщает нам о некоторых особенностях в технических характеристиках AORUS Radeon RX570 4G:

В предустановленной версии BIOS 015.050.002.001.000000 частота графического процессора была незначительно увеличена относительно референсных частот - всего до 1280 МГц. Микросхема памяти GDDR5 работала на 1750 МГц (7000 МГц эффективная), обеспечивая пропускную способность памяти в 224 Гбит/с.

Также в GPU-Z можно увидеть расшифровку BIOS и прочитать тайминги для микросхем памяти

ASIC (качество чипа) нашего образца видеокарты - 77.1%, что является достаточно высоким значением. Теоретически, это показывает способность графического процессора работать на меньшем напряжении, чем у видеокарт с более низким ASIC.

В простое частота графического процессора опускается до 300 МГц. Эффективная частота не превышала 1200 МГц, вентиляторы находились в режиме бездействия. При повышении температуры до 49^оС вентиляторы начинают вращение на 800-900 оборотах в минуту.Если нагрузка оказывается слабой или кратковременной, то температура начинает снижаться, и при температуре 43 ^оС вентиляторы останавливаются.

Максимальные обороты видеокарты, которые можно установить с помощью сторонних программ, достигают 3400 оборотов в минуту.

Видеокарта AORUS Radeon RX570 4G поддерживается фирменной программой AORUS GRAPHICS ENGINE.

Однако переключение режимов работы, как и разгон видеокарты, с помощью данной программы не получилось -все манипуляции не дали никаких результатов. Управление RGB-подсветкой работало как часы.

Как и у прошлых тестовых видеокарт AORUS, подсветка здесь выполнена на высоком уровне.

Однако ограничивается всё лишь логотипом AORUS и надписью FAN STOP.

Тестовый стенд

• Материнская плата:ASUS ROG CROSSHAIR VI HERO (BIOS 9920);
• Процессор: AMD Ryzen 7 1800X в разгоне до 3900 МГц при напряжении 1.285 В;
• Система охлаждения:EK-XLC Predator 240 Ryzen Edition;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: 2 х 8 Гбайт Team Group T-Force Dark Rog Red 3000 МГц (TDRRD416G3000HC16CDC01, 3066 МГц, 16-16-16-16-36 CR1, dualrank Samsung S-Die);;
• Видеокарта:AORUS Radeon RX570 4G / AMDRadeon RX5704 Гбайт GDDR5;
• Блок питания:Aerocool HIGGS-750W мощностью 750 Ватт;
• Системный накопитель:SSD Plextor m7v128 Гбайт;
• Корпус:Thermaltake View 31 TG.

Программное обеспечение:

• Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
• Драйвер видеокарт: AMD Radeon Vega 17.8.1 Beta 6.

Тестирование системы охлаждения и разгон

Тестирование системы охлаждения проводилось в тесте устойчивости Fire Strike из пакета Futuremark 3DMark. Комнатная температура находилась в диапазоне 24-26 ^оС, боковая крышка корпуса была открыта.

Частота графического процессора во время всего теста держалась на отметке 1280 МГц при напряжении 1.1В. Однако, если судить по результату теста и обратить внимание на показания потребления, на практике всё же был троттлинг, несколько снижающий производительность видеокарты. Неудивительно, ведь зафиксированные пики достигали 173 Вт. При всём этомграфический процессор нагрелся лишь до 74^оС, а вентиляторы не раскручивались выше 1750 оборотов в минуту.

Перейдем к оценке производительности.

Futuremark 3DMark

3DMark - этосамый популярный пакет тестовых приложений, используемый как оверклокерами всего мира, так и пользователями, стремящимися выяснить графическую и процессорную производительность своего компьютера.

Тест состоит из четырех сцен, две из которых выявляют мощность видеокарты (общий балл Graphics score), одна - процессорную производительность (Physics score), последняя сцена определяет комплексную производительность системы (Combined Score). Именно наGraphics score нужно акцентировать внимание в случае тестов видеокарты.

Тест проводит симуляцию игровой нагрузки в разрешении FHD (Firestrike), QHD (Firestrike Extreme) и 4K (Firestrike Ultra).

Стоит отметить, что полученные результаты значительно ниже, чем у тестируемой раньше AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps. Но данные видеокарты и разного ценового диапазона.

Unigine Superposition Benchmark

Еще одно "молодое" тестовое приложение, пришедшее на заменуUnigine Heaven иUnigine Valley (которые, к слову, еще не утратили своей популярности). Как можно видеть, даже в разрешении FHD и установках Extreme для видеокарты создается колоссальная нагрузка.

Назвать показатели утешительными нельзя, эта программа создает серьезную нагрузку даже для мощнейших видеокарт.

Разгон

С помощью программы MSI Afterburner 4.4.0 Beta 16 напряжение было поднято до 1.238 В, а итоговая частота ядра увеличилась до 1480 МГц! Подъем частоты на 200 МГц (или 15.6%) в наше время выглядит несколько ошарашивающим.

Частота памяти при этом была увеличена до 2250 МГц (эффективная частота 9000 МГц), и то - мы просто были ограничены возможностями программного разгона.

Но обратная сторона медали - повышение потребления, температуры и шума. В нашем случае пики потребления возросли до 223 Вт, температура поднялась до 77 ^оС, а вентиляторы вращались на 2400 оборотах в минуту, что уже достаточно шумно. При всём этом питания видеокарте явно не хватало, и мы опять столкнулись с троттлингом.

С другой стороны, пользуясь балансом напряжения и частоты, можно достичь необходимого уровня производительности без серьезных осложнений. Но данная методика является индивидуальной для каждой карты и требует отдельного внимания.

Вместе с внушительным ростом частоты выросла и производительность. В Firestrike количество графических баллов увеличилось на 20%, в Firestrike Extreme - на 19%, и в Firestrike Ultra - на 18,3%.

Незначительное падение роста производительности от теста к тесту легко объяснить:вместе с ростом нагрузки увеличивается и потребление видеокарты, и троттлинг проявляется в большей мере. Кастомизация BIOS, расширение лимитов мощности и правка таймингов памяти принесет еще некоторый процент производительности, что не может не радовать.

Игровая производительность

Игровые тесты проводились в разрешении 1920x1080 с максимальными настройками графики, изменялись только настройки сглаживания в зависимости от игры. Использовались заводские установки видеокарты, разгон не применялся.

Как мы видим, в зависимости от игры разрыв в производительности между героиней обзора и AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps уменьшается или увеличивается. Но стоит помнить, что разгон видеокарты может дать около 20% прироста производительности, так что ситуация может несколько измениться. Учитывая разницу в цене, производительностьAORUS Radeon RX570 4Gможно назвать отличной.

Заключение

AORUS Radeon RX570 4G от компании Gigabyte оставляет впечатление готового продукта. Кажется, что в видеокарте за $200 должна прослеживаться экономия во всех деталях, но здесь явно не тот случай. Да, есть недоработки и хочется большего (разве когда-то было иначе, даже если видеокарта - идеал?), но в данном случае инженеры компании постарались на славу. Единственное, что несколько огорчает - зашитые в видеокарту лимиты не дают ей полностью раскрыться. Хотя тут больше претензия к прожорливому графическому процессору.

Плюсы:

• Качественная печатная плата с мощной подсистемой питания;
• Приятный внешний вид и качественная подсветка;
• Задняя укрепительная пластина с медной вставкой и термопрокладки под ней;
• Хорошая система охлаждения.

Минусы:

• Скромная комплектация;
• Малые лимиты потребления и невысокий заводской разгон.
