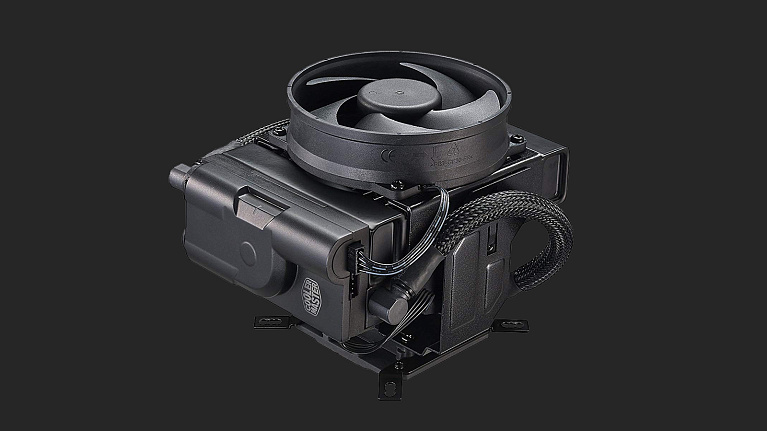

Обзор и тест Cooler Master MasterLiquid Maker 92

На нашем портале мы уже тестировали компактную систему жидкостного охлаждения (СЖО) Corsair H5 SF, для использования которой достаточно было только монтажа на материнской плате. Еще одно подобное, но существенно отличающееся исполнением с возможностью горизонтального или вертикального размещения радиатора решение было представлено компанией Cooler Master. Это СЖО Cooler Master MasterLiquid Maker 92, которая также оказалась в наших руках.

Технические характеристики

• Модель: Cooler Master MasterLiquid Maker 92;
• Поддержка сокетов: Intel LGA115х/2011(-3);
• Питание: SATA и 4-пин (Fan);
• Материал радиатора: алюминий;
• Размеры (вертикальное размещение): 99.9 мм (Длина) х 81.6 мм (Ширина) х 167.5 мм (Высота);
• Размеры (горизонтальное размещение): 99.9 мм (Длина) х 142 мм (Ширина) х 118.8 мм (Высота);
• Вес: 875 гр;
• Гарантия: 5 лет.

Вентиляторы:

• Размер вентилятора: 95 мм х 95 мм х 25.4 мм;
• Количество вентиляторов: 2 шт;
• Обороты: 550–2600 rpm;
• Максимальный воздушный поток: 49.7 CFM;
• Максимальное воздушное давление: 6.4 мм водного столба;
• Максимальный уровень шума: 30 дБ;
• Срок службы (MTTF/С10 Life): 350000/50000 часов;
• Рабочее напряжение: 12 В.

Помпа:

• Максимальный уровень шума: менее 12 дБ;
• Срок службы (MTTF/С10 Life): 175000/50000 часов;
• Рабочее напряжение: 12 В.

Упаковка и комплектация

Компания Cooler Master достаточно просто подошла к оформлению коробки, но вместе с тем предоставила максимум информации о СЖО Cooler Master MasterLiquid Maker 92.

Из особенностей производитель отмечает возможность эксплуатации с вертикальным или горизонтальным размещением вентиляторов, комбинированное охлаждение с использованием двух вентиляторов Master Fan Pro, которые включаются при нагрузке процессора и, конечно же, компактность. В технических характеристиках отмечено, что данная СЖО предназначена только для установки на процессоры Intel с сокетами LGA115x/2011-3, что ограничивает ее применение.

Находится система охлаждения Cooler Master в отдельной картонной коробке, закрытой прозрачным пластиком.

Комплектация включает руководство пользователя, термопасту, кабель питания SATA+4-пин, металлический бекплейт под платформу Intel (хотя видно, что она «универсальная») и набор креплений.

Оснащается СЖО 92 мм вентиляторами Cooler Master Master Fan Pro (маркировка FA09025L12LPB), имеющими рабочий диапазон 550–2600 rpm с максимальным уровнем шума 30 дБ.

Внешний вид

Из-за монолитной конструкции и выходящих с боков шлангов в оплетке смотрится система жидкостного охлаждения Cooler Master MasterLiquid Maker 92 необычно и оригинально.

Особенно с учетом того, что радиатор можно повернуть на 90 градусов, преобразив внешний вид и улучшив охлаждение околосокетного пространства. В этом случае высота уменьшается с 167.5 мм до 118.8 мм, позволяя использовать СЖО в небольших корпусах, имеющих ограничение по высоте устанавливаемых систем охлаждения. Положительная сторона для СЖО - гарантия от производителя составляет 5 лет.

При желании высоту можно еще уменьшить, демонтировав «верхний» вентилятор, но это уже в случае крайней необходимости.

При вертикальном положении вентиляторов габариты кулера незначительно превышают пределы околосокетного пространства (шланги подгибаются), делая СЖО совместимой с высокими модулями памяти и не блокируя ближайший слот PCI-E материнской платы.

Стоит отметить, что благодаря язычкам-выступам фиксируется радиатор в обоих положениях надежно, но заметно оставляет радиальный след металла (после активной «трансформации» положения).

Относится СЖО к системам закрытого типа. В ее основе лежит компактный радиатор с установленной на него парой 92 мм вентиляторов, помпа, пара шлангов в оплетке и водоблок.

Радиатор состоит из плоских тепловых трубок и алюминиевой гребенки – практически стандартное решение с тем исключением, что в верхней части размещена помпа, о производительности которой производительно скромно умалчивает. В этой же области подключаются вентиляторы с PWM-управлением. При поворотах шланги вращаются/отгибаются, не препятствуя изменению положения радиатора. Размеры радиатора не позволяют говорить о том, что СЖО рассчитана на покорение рекордов, но вот на установку в компактные системы, куда не влезут суперкулеры, она вполне подойдет.

Водоблок у СЖО небольшой по толщине и выполнен из меди. Качество обработки основания очень хорошее – заметны радиальные следы от обработки фрезой, но оно гладкое и практически ровное.

Отпечаток получился отличным.

Процесс установки

Несмотря на кажущуюся простоту установки СЖО Cooler Master MasterLiquid Maker 92 и необходимости для этого небольшого количества шагов, на ее монтажа придется затратить некоторое время.

Если процедура установки винтов (при установке на сокеты Intel LGA115x еще и бекплейт) простая...

...., то процесс фиксации СЖО (а радиатор должен быть в вертикальном положении) вызывает определенные неудобства – со стороны шлангов закручивать шайбы будет тяжело, так как шланги будут мешаться. При желании переводим радиатор в горизонтальное положение.

А можно и оставить под определенным углом, тем самым уменьшив высоту СЖО и обеспечив компромисс между охлаждением радиатора системы питания платы с выведением горячего воздуха к задней стенке корпуса.

Тестовый стенд

• При тестировании использовалась следующее оборудование:
• Центральный процессор: Intel Core i7 6800K (Vcore=1.20V);
• Система охлаждения: Cooler Master MasterLiquid Maker 92 и Noctua NH-D15;
• Термоинтерфейс: ARCTIC MX-2;
• Материнская плата: ASUS STRIX X99 GAMING;
• Оперативная память: DDR4-3000 4x8Гб Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8Gb DirectCU II;
• Накопители: Kingston HyperX FURY 240Gb (SHFS37A/240G);
• Корпус: Fractal Design Define S;
• Блок питания: Enermax Platimax EPM1200EWT.

При вертикальной ориентации СЖО Cooler Master MasterLiquid Maker 92 не блокирует слоты оперативной памяти и не помешает установке видеокарты. В горизонтальном положении на материнских платах под сокет Intel LGA2011-3 будут перекрываться слоты оперативной памяти, расположенные ближе к задней панели ввода-вывода. В обоих случаях стоит отметить, что в игровом режиме (при нагрузке еще и видеокарты) будет создаваться дополнительная нагрузка на СЖО, так как «нижний» шланг будет расположен достаточно близко к видеокарте и дополнительно даст ей нагреваться.

Кстати, мы забыли сказать, что на радиаторе есть логотип Cooler Master, который подсвечивается белым. Однако видно его будет только при вертикальной ориентации СЖО.

Методика тестирования

Обороты вентиляторов кулера Noctua NH-D15 регулировались с помощью контрольной панели Scythe Kaze Master KM01-BK. Для вентиляторов СЖО Cooler Master MasterLiquid Maker 92 использовался режим управления PWM материнской платы ASUS STRIX X99 GAMING.

Для максимальной загрузки процессора применялась утилита LinX 0.6.5 (2 прогона, 12288 Мбайт, время выполнения ~17 минут). Контроль температуры осуществлялся через утилиту HWMonitor. Снималось значение температуры самого горячего ядра процессора Intel Core i7 6800K в простое и под нагрузкой. Потребление системы в простое составило 110 Вт, под нагрузкой - 255 Вт. Температура в помещении на момент тестирования была 25,8-26,1 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;

• Погрешность измерений: ±1,5 дБ;

• Точность измерений: 0,1 дБ.

Результаты тестирования

Уровень шума.

Сразу отметим, что СЖО MasterLiquid Maker 92 способна на безвентиляторный режим работы, но в случае использования процессора Intel Core i7 6800K он «не использовался».

К сожалению, тихая работа СЖО Cooler Master MasterLiquid Maker 92 оказалась невозможной – ей мешает слышимая работа помпы, шум от которой хорошо различим при работе вентиляторов до ~1300 rpm, когда обеспечивается комфортный уровень шума. На максимуме 2650 rpm оборотов вентиляторов шум от нее превышает комфортный. Промежуточные результаты отсутствуют из-за особенностей работы СЖО в тестовом стенде.

Температура.

Из-за своих размеров вполне ожидаемо, что СЖО Cooler Master MasterLiquid Maker 92 уступает в результатах эталону – в лучшем случае проигрыш равен 7 °С, поэтому остановимся на работе непосредственно СЖО при различных вариантах эксплуатации.

В простое есть разница в результатах 2 °С за счет того, что при горизонтальном положении обороты вентиляторов были на уровне 1300 rpm, а при вертикальном – 1000 rpm. При этом материнская плата ASUS никак не повышала и не понижала их обороты.

Стоило «дать» нагрузку (тепловыделение >140 Вт), как через 1-2 минуты обороты вентиляторов в обоих положениях увеличивались до максимальных 2650 rpm и разница в результатах составила те же 2 °С в пользу вертикального размещения радиатора/вентиляторов. Что также характерно – башенные кулеры показывают лучшую эффективность охлаждения, так как горячий воздух быстрее выводится задним корпусным вентилятором за пределы корпуса, но зато при горизонтальной обеспечивается лучшее охлаждение околосокетного пространства (разница по показаниям датчиков платы составила 12 °С).

Выводы

Система жидкостного охлаждения Cooler Master MasterLiquid Maker 92 является очень интересным решением, так как она выполнена «монолитной», то есть не требуется ее монтаж где-то еще в корпусе, и допускает два варианта ориентации радиатора/вентилятора, позволяя выбрать наиболее оптимальный вариант использования. Однако каждый из вариантов имеет свои преимущества и недостатки.

В случае вертикальной ориентации (башенный вариант) мы получаем лучшую эффективность охлаждения (по сравнению в горизонтальной) и высокую совместимость с компонентами материнской платы, так как СЖО располагается в пределах сокета. Но может возникнуть проблема ее размещения в типовом/узком корпусе, ведь высота у нее составит 167.5 мм.

При горизонтальной ориентации пользователь получит более высокую совместимость с корпусами, так как высота составит всего 118.8 мм, но тогда радиатор может накрывать слоты оперативной памяти, особенно на платах под сокет Intel LGA2011/-3.

Можно отметить и общие недостатки, такие как шумная помпа (надеемся, что это касается только нашего экземпляра), вентиляторы с их максимальными 2600 rpm (а по другому оптимальной эффективности охлаждения не добиться) и, конечно, возможность установки только на платформы, рассчитанные на сокеты Intel LGA115x/2011(-3).

Цена на нее также достаточно высока (от 6800 рублей). Так что смысл от покупки будет только у «поклонников» новинок и сомневающихся с выбором корпуса, но желающих быть уверенными в том, что система охлаждения в него поместится. Ведь в остальных случаях есть более эффективные башенные кулеры или "классические" СЖО с такой же или меньшей стоимостью.

Плюсы:

• Оригинальная конструкция СЖО;
• Не требуется установка элементов на корпусе;
• Возможность эксплуатации с вертикальной или горизонтальной ориентацией радиатора/вентиляторов;
• Неплохая эффективность охлаждения для компактных размеров;
• Два предустановленных 92 мм вентилятора;
• Высокая совместимость с материнскими платами/видеокартами/памятью (при вертикальной ориентации) и корпусами (при горизонтальной ориентации – высота 118.8 мм).

Минусы:

• Большая высота 167.5 мм при вертикальной ориентации + накрывает околосокетное пространство при горизонтальной;
• В игровом режиме нижний шланг может дополнительно нагреваться от видеокарты, снижая эффективность охлаждения процессора;
• Шумная помпа;
• Шумные вентиляторы (максимальные обороты 2600 rpm);
• Не самая удобнаяпроцедура установки (закручивание винтов со стороны шлангов);
• Установка возможна только на платы с сокетом Intel LGA115x/2011(-3);
• Высокая цена.
