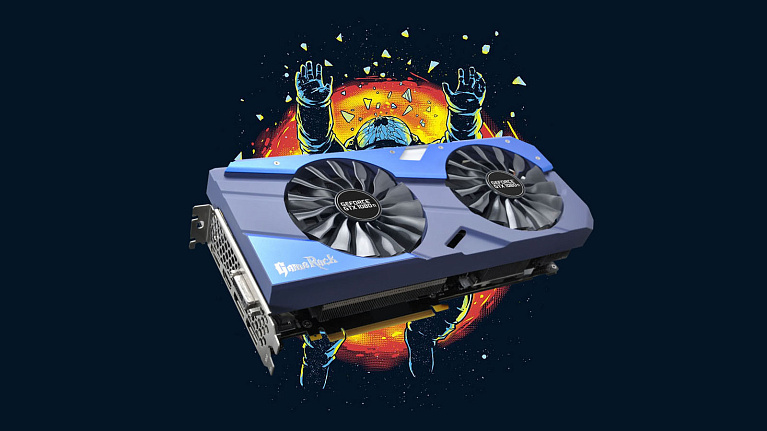

Обзор и тестирование видеокарты Palit GeForce GTX 1080 Ti GameRock Premium (PA-GTX1080Ti GameRock Premium 11G)

Мы продолжаем серию обзоров новейших видеокарт серии GeForce GTX 1080 Ti. На этот раз к нам попал флагман компании Palit -GeForce GTX 1080 Ti GameRock Premium. Данный видеоадаптер имеет самый высокий заводской разгон в линейке компании, переработанную светодиодную подсветку и представляет нам своё новшество в системах охлаждения видеокарт- соосные вентиляторы. Проверим же эти особенности в действии.

Упаковка и комплектация

Упаковка видеокарты не перетерпела никаких изменений, за исключением изменившегося названия видеокарты.

Видеокарта поставляется в большой коробке, оснащенной ручкой для переноски, что является редкостью. Мелочь, но очень удобно.

На передней части коробки нанесеноназвание видеокарты, ее объем видеопамяти и технологии NVIDIA, которые данный девайсподдерживает.

Обратная часть коробки акцентирует внимание на новой системе охлаждения - TurboJET4.

Несмотря на большие размеры коробки, внутреннее наполнение нельзя назвать обширным.

Помимо видеокарты в антистатическом пакетеиз комплектации здесь находятся только диск с программным обеспечением, инструкция и переходник дополнительного питания 2х6-pin -> 8-pin. Комплектация достаточно бедная, но это уже стало нормой даже для флагманов компаний-производителей.

Дизайн и особенности видеокарты

Рассматриваемая видеокарта внешне очень похожа на своих предшественниц всерии GameRock. Первым отличием, которое сразубросается в глаза, является измененная цветовая гамма.

Обратная сторона видеокарты имеет бэкплейт, который выполняет роль укрепительной и защитной пластины. Количество точек крепления не заставляет сомневаться в качестве сборки. А вот наличие защитных пломб несколько огорчает.

Внутренняя часть кожуха, выступающая за пределы карты и прикрывающая тепловые трубки,теперь имеет черный цвет и не бросается в глаза, как это было прежде. В верхней частирядом с коннекторами SLIрасполагается переключатель BIOS. Внизув крайнем левом углувиднеется контактная площадка, которая выполняет роль отладочной панели для разработчиков. К сожалению, контактная площадка с точками замеров напряжений и снятия лимитов по мощности и напряжению на данной видеокарте исчезла.

Физические размеры видеокарты не изменились:длина - всё те же 285 мм, которые обеспечивают совместимость с большинством корпусов.

Видеокарта занимает практически 3 слота расширения (58 мм), так что при желании установить видеокарты в режиме SLI стоит продумывать боковой обдув. На лицевой стороне также располагается подсвечиваемая надпись "Palit".

Задняя интерфейсная панель имеет хорошую перфорацию, что способствует улучшению температурного режима в пределах корпуса. На панели располагается один разъем Dual-Link DVI, триDP1.4 и одинHDMI 2.0b.

С обратной стороны выглядывают три больших тепловых трубки.

Здесь же располагается коннектор для подключения светодиодных RGB лент.

Система охлаждения и печатная плата

Демонтаж системы охлаждения произвести достаточно просто. Необходимооткрутить четыревинта вокруг графического процессора и рассоединить два коннектора.

Новая система охлаждения получила название TurboJET4.Её размеры, как и проработка, впечатляют.

Пять тепловых трубок (две диаметром 6 мми еще три- 10 мм) пронизываютдве секции радиатора.

С графическим процессором контактирует огромное медное основание, вокруг располагается спаянная с радиатором пластина, которая через термопрокладки охлаждает микросхемы памяти.

Для снятия кожуха с системы охлаждения необходимо открутить шесть винтов.

Оребрение радиатора довольно частое, что должно сказаться на отводе тепла при низких оборотах вентиляторов.

Охлаждение подсистемы питания выполнено качественно. Огромная пластина, контактирующая с основным радиатором, должна эффективно отводить тепло на секцию радиатора.

С кожухом и вентиляторами всё гораздо интереснее.

Верхняя часть отведена модулю светодиодной подсветки, а вот вместо привычных вентиляторов наблюдается два соосных.

Своё название система охлаждения оправдывает. К сожалению, маркировки вентиляторовне обнаружено.

За синхронность вращения вентиляторов отвечает простенькая плата с разводкой контактов.

Задняя укрепительная пластина теперь не только служит для жесткости и защиты. Бэкплейтоборудован тонкой пластиковой полосой, через которую пропускается свет светодиодов.

Также пластина в районе подсистемы питания прижимается к задней части печатной платы, что обеспечивает дополнительныйотвод тепла.

Печатная плата видеокарты значительно отличается от эталонной.

Двенадцать фаз обеспечивают питание графического процессора, еще две - подсистемы памяти.

За управление данной схемой отвечаетNCP 81274 производства On Semiconductor.

Дополнительное питание видеокарты выполнено по схеме 8+8 pin. Всё это обеспечивает высокий заводской разгон видеокарты, а также не исключает и его дальнейшее увеличение.

На видеокарте расположены 11 микросхем памяти стандарта GDDR5X с маркировкой 7BA77-D9VRL, которыев совокупности с шиной разрядностью 352 bitобеспечивают видеокарте высокую пропускную способность.

Обратная сторона печатной платы пестрит элементами.

В верхней части расположены 6 светодиодов, которые и образуют подсветку задней пластины.

Программное обеспечение и подсветка

Видеокарта GTX 1080 Ti GameRock Premium поддерживается фирменной программойPalit - ThunderMaster.

Программа не перетерпела визуальных изменений, к сожалению. Но её функциональные возможности не уступают возможностям конкурента.

Здесь присутствуютмониторинг рабочих частот, температур и оборотов вентиляторов системы охлаждения, инструменты для разгона видеокарты (единственное, на момент обзора вкладкаMaster Mode была недоступна)и управления вентиляторами и подсветкой, а также сохранение и загрузка пользовательских и предустановленных профилей.

Режимы OC, Gaming и Silent отличаются только базовыми и бустовыми частотами.

По умолчанию установлен режим OC.

Подсветка видеокарты состоит из нескольких зон, имеющих общее управление цветом и режимом работы.

Цветв зависимости от выбранного режимаможет меняться от температуры графического процессора:быть статичным (точность выбора цвета оставляет желать лучшего) илименяться со временем (Rainbow). Также есть режим передачи управления на панель NVIDIA.

В следующем видео представлен наиболее интересный режим работы -Rainbow.

Технические характеристики

В основе видеокарты лежит уже знакомый намGP102-350-K1-A1, изготовленный на 10 неделе 2017г в Тайване.

Наименование Nvidia GeForce GTX 1080 Ti Palit GeForce GTX 1080 Ti GameRock Premium
Графический процессор GP102-350-K1-A1 GP102-350-K1-A1
Техпроцесс 16 нм 16 нм
Размер ядра 471 мм2 471 мм2
Базовая тактовая частота 1480 МГц

Режим OC: 1594 МГц

Режим Gaming: 1556 МГц

Режим Silent: 1518 МГц

Тактовая частота с ускорением 1582 МГц

Режим OC: 1708 МГц

Режим Gaming: 1670 МГц

Режим Silent: 1582 МГц

Количество ядер CUDA 3584 3584
Количество текстурных блоков 224 224
Количество блоков растеризации 88 88
Тип памяти GDDR5X GDDR5X
Быстродействие памяти 11 Гбит/с 11 Гбит/с
Объем памяти 11 Гб 11 Гб
Полоса пропускания шины памяти 352 бит 352 бит
Дополнительные разъемы питания 6 + 8 8 + 8
Потребляемая мощность 250 Вт 300 Вт
Размеры (ДхВхШ) 267х111х40 мм 285 x 133 x 58 мм
Видеовыходы DP 1.4 (3 шт),HDMI 2.0b (1 шт) DVI-D (1 шт),DP 1.4 (3 шт),HDMI 2.0b (1 шт)

С помощью программы TechPowerUp GPU-Z мы получаем некоторую интересующую нас информацию:

Самое интересное:помимо увеличения базовой и бустовой частот, это - расширение лимита мощности до 350 Вт, чегохватит для разгона с воздушной системой охлаждения без сброса частоты.

NVSMIподтверждает данные показания.

Тестовый стенд

  • Материнская плата: ASUS X99-A II (BIOS 1701);
  • Процессор: Intel Core i7-5960X Extreme Edition «Haswell-E» 3000 МГц с разгоном до 4600 МГц при напряжении 1.28 В;
  • Система охлаждения: самосборная СЖО;
  • Термоинтерфейс: Arctic Cooling MX-4;
  • Оперативная память: 4 x 8 Гбайт KFA2 HOF Hall Of Fame 3200 МГц(HOF4CXLBS4000M19SF162K; 14-14-14-28 CR1);
  • Видеокарта: Palit GeForce GTX 1080 Ti GameRock Premium /Nvidia GeForce GTX 1080 Ti 11 Гбайт GDDR5x
  • Блок питания: Corsair RM1000i мощностью 1000 Ватт;
  • Системный накопитель: SSD Samsung 850 Evo 250 Гбайт;
  • Корпус: Thermaltake Core X5 Riing Edition.

Программное обеспечение:

  • Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
  • Драйвер видеокарт: Nvidia GeForce Game Ready Driver WHQL 382.33.

Тестирование системы охлаждения и разгон

Для тестирования видеокарты с заводским и стабильным игровым разгоном использовались приложения из пакета Futuremark 3DMark. Комнатная температура была 25 °C, корпус открытый, дополнительный обдув видеокарты отсутствовал.

В тесте устойчивости Time Spy видеокарта на заводских настройках показала следующие результаты:

Как видно на графике,видеокарта в заводском режиме постоянно упиралась в лимиты мощностии, как следствие, сбрасывала частоты и напряжения, чтобы удерживать потребление в рамках 250 Вт. В данном режиме видеокарта прогрелась максимум до 70оС при 1400 оборотах в минуту, а частоты не превышали 1936 МГц.

После увеличения одних лишь лимитов мощности до максимума (350 Вт) картина резко изменилась.

Частота графического процессора выросла до 1974 МГц, потребление не превысило 120% из 140% возможных (300 Вт из 350 Вт).

Температура графического процессора выросла всего на 2оС и не превысила 72оС, обороты вентиляторов возросли до 1500 в минуту.

В данном режиме видеокарте покорились следующие результаты:

С разгоном не возникло никаких проблем. Не меняя алгоритмуправления оборотами вентиляторов и напряжение видеокарты, удалось добиться частоты 2050 МГц для графического процессора и 1514 МГц (12112 МГц эффективная частота) для микросхем памяти.

Обороты вентиляторов остались практически без изменений, едва превысив 1500 оборотов в минуту (при это шум от видеокарты был комфортным), а температура выросла лишь до 74оС. Результат хороший, но от такой мощной системы охлажденияпо опыту предыдущих видеокарт серииожидалось несколько больше.

При этомрезультаты в 3DMark выросли незначительно - всего лишь на 4%

Стоят ли эти несколько процентов повышения потребления и температуры видеокарты - решать каждому. Мы считаем, что для видеокарт данного уровня производительности разумнее сделать андервольтинг, уменьшив потребление и температуры без изменения уровня производительности.

Игровая производительность

В играх без встроенного тестового приложенияпоказания минимального и среднего значения кадров в секунду фиксировались с помощью программы Fraps со следующими настройками:

Игровые тесты проводились в разрешениях 1920x1080, 2560х1440 и 3840х2160 с максимальными настройками графики, изменялись настройки только сглаживания в зависимости от разрешения.

Для игр Battlefield 1, Crysis 3,The Witcher 3 Wild Hunt и Watch Dogs 2 использовались следующие игровые отрезки (они снимались на видеокарте GTX 1060 6G, и мониторинг на них не имеет никакого отношения к рассматриваемой видеокарте):

Были получены следующие результаты:

Заключение

Palit GeForce GTX 1080 Ti GameRock Premium оставилприятные впечатления. Для такого мощного графического процессора с большим тепловым пакетом видеокарта обладает достаточно компактными размерамии при всём этом - эффективной системой охлаждения. Переработанная система подсветки тоже вносит свои коррективы во внешний вид видеокарты, делая ее более привлекательной. Казалось бы, что положительные моменты во всём, но кажется, что от неё ожидаешь большего. Увидеть какой-то большой плюс от соосных вентиляторов мы так и не смогли (нетвозможности сравнить температуры и шум с PalitGeForce GTX 1080 Ti JetStreamввиду отсутствия её в нашей лаборатории, но есть мысли, что шум от двух вентиляторов будет меньше, чем от четырех). Заводской разгон хотелось бы несколько выше (всё же флагман компании), а систему подсветки - полноценной RGB. Вроде и мелочи, но именно из них складывается общее впечатление. И кажется, что те же соосные вентиляторы - нечто новое, но по результатам тестирования не понимаешь, адля чего оно нужно?

Плюсы видеокарты:

  • Компактная длина;
  • Эффективная система охлаждения;
  • Мощная подсистема питания;
  • Высокие заводские лимиты потребления.

Минусы видеокарты:

  • Невысокий заводской разгон;

Может не устроить:

  • Исчезновение точек замеров напряжений;
  • Подсветка не полноценная RGB;
  • Соосные вентиляторы.
