Обзор корпуса Aerocool DS 230

В прошлом году компанияAerocoolобновила свою линейку корпусовDead Silence. Ранее редакцииi2HARDуже доводилось работать скорпусом из этой линейки, и он нам пришелся по вкусу. Поэтому нам вдвойне интересно посмотреть на то, каким получился новый продукт. Из преимуществ линейкиDSстоит отметить улучшенную звукоизоляцию корпусов, что, собственно, не удивительно, ведь корпус относится к линейке "мертвой тишины". Также к преимуществам корпуса можно отнести егоне совсем обычный внешний вид, привлекающий к себе внимание. Конечно же, не обошлось и без модной разноцветной подсветки. А об остальных особенностяхAerocoolDS 230мы расскажем вам ниже.

Технические характеристики

• Тип корпуса: Mid-Tower;
• Толщина стали: 0,7 мм;
• Форматы поддерживаемых мат. плат: ATX, microATX, mini-ITX;
• Размеры корпуса (Ш х В х Д): 230 х 475 х 477,8 мм;
• Кол-во отсеков 3,5": 2, внутренние;
• Кол-во отсеков 2,5": 3, внутренние;
• Кол-во слотов расширения: 7;
• Максимальная длина видеокарты: 413 / 388мм (без вентилятора на передней панели / с вентилятором);
• Максимальная высота системы охлаждения процессора: 170 мм;
• Порты ввода / вывода: 2 х USB 2.0, 2 x USB 3.0, аудивыход и вход для микрофона;
• Система охлаждения:
  • Спереди: 3 х 120 или 2 х 140 мм (в комплект не входят);
  • Сверху: 2 х 120 или 2 х 140 мм (в комплект не входят);
  • Сзади: 1 х 120 мм (в комплекте 1 х 120 мм ШИМ-вентилятор);
• Возможные варианты установки систем жидкостного охлаждения:
  • Спереди:240 / 280 / 360 мм;
  • Сверху: 240 / 280 мм;
  • Сзади: 120 мм;
• Вес: 8,2 кг.

Упаковка и комплектация

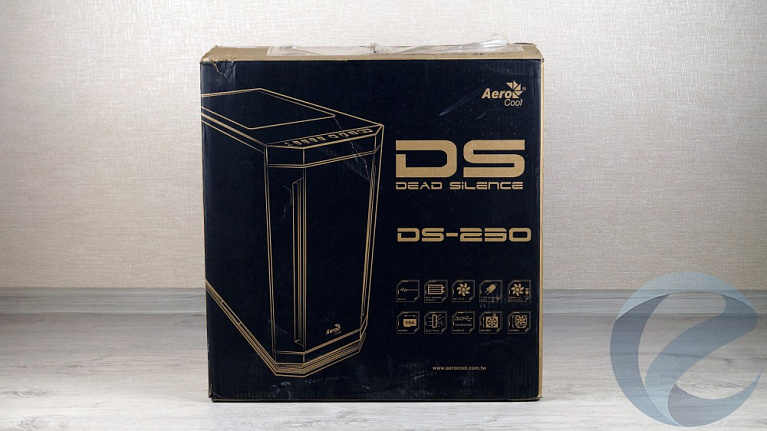

Поставляется DS 230 в объемной картонной коробке, на гранях которой указаны технические характеристики поставляемого продукта, а также перечислены его особенности на нескольких языках, включая русский.

Корпус внутриплотно зафиксирован двумя пенопластовыми вставками и обернут в полиэтилен.

В комплекте с корпусом вы найдете небольшой коробок с набором крепежа и руководством пользователя.

Внешний вид и внутреннее устройство

Aerocool DS 230 смотрится необычно, во-первых, бросается в глаза оригинальная "подставка", приподнимающая корпус над полом.Фронтальная панель выполнена в форме правильной трапеции. На ней можно заметить 2 белые горизонтальные линии - это элементы подсветки.

В нижней части расположен логотип компании-производителя.

Стоит отметить наличие 2 длинных вертикальных отверстий, прикрых перфорированной металлической сеткой. Через них, а также через небольшой вырез, расположенный снизу фронтальной панели, осуществляется приток холодного воздуха в корпус.

Все элементы управления и разъемы сосредоточены в верхней части фронтальной панели. Тут вы найдете: 2 х USB 2.0, 2 х USB 3.0, аудиовыход, разъем для подключения микрофона, кнопку смены режима работы подсветки, кнопку смены цвета подсветки, кнопку включения, а также спрятанную в углублении кнопку сброса.

За пластиковой панелью, уплотненной звукоизолирующим материалом, расположен большой противопылевой фильтр. При желании за ним можно расположить 360 мм радиатор СЖО. Расстояние между кожухом, закрывающим отсек установки блока питания, и фронтальной частью шасси составляет ~7 см."Толстые" модели радиаторов сюдане подойдут, а вот что-то вродеRaijintek Triton 360 должно разместиться без проблем.

Теперь перейдем кверхней части корпуса. Вентиляционные отверстия закрыты глухой панелью, также уплотненной звукоизолирующим материалом. Эта панельне только припятствует распространению звука за пределы корпуса, но ипопаданию пыли внутрь. Разумеется, её использование оправдано только в случае отсутствия вентиляторов / радиаторасверху.

Задняя часть корпуса выглядит вполне стандартно: местоустановки 120 мм вентилятора, 7 слотов расширения и место установки блока питания.

Под последним установлен легкосъемный мелкоячеистый противопылевой фильтр.

Фиксацию корпуса на поверхности обеспечивают 4 прорезиненные ножки.

Расстояние между подставкой и основной частью корпуса составляет ~ 3 см.

На левой стороне подставки размещен логотип линейки "Dead Silence".

Боковые стенки довольно-таки тяжелые, сказывается их толщина и "утяжелитель" в виде уплотнения звукоизолирующимматериаломпрактически по всей площади. Материал, кстати, имеет плотную пористую структуру.

Внутреннее устройство корпуса выглядит аккуратно. Не хватает, разве что, прорезиненных вставок на отверстиях для вывода проводов из-за поддона. Отсек размещения блока питания и корзина для 3,5" устройствскрыты от глазнесъемным металлическим кожухом. В правой части имеется 2 места для крепления 2,5" устройств к поддону. Для упрощения установки систем охлаждения процессора (размещение бэклпейта)в поддоне сделан большой вырез, который обеспечивает легкий доступ к обратной стороне мат. платы.

В металлическом кожухе предусмотрены отверстия для вывода проводов.

Безвинтовых фиксаторов, упрощающих крепление карт расширения, в корпусе не предусмотрено. Заглушки съемные, фиксируютсясамыми обычными винтами со шляпкой под крестообразную отвертку. Не хватает приятной мелочи в виде винтов с накатанной головкой.

С обратной стороны все не менее интересно. Для прокладки кабелей за поддоном места предостаточно - расстояние между боковой стенкой и поддоном составляет ~3 см.Также тут вы можете увидеть еще одно место для установки 2,5" накопителя, сделанное в виде съемной корзины, расположенной за мат. платой.

В левой части на "липучке" зафиксирована плата управления вентиляторами. Для обеспечения корректной работыразъем CN1 нужно соединить с 4-pinразъемом мат. платы комплектным кабелем. В качестве питания потребуется 1 х Molex. Итого мы имеем 3 х 4-pin разъема и 3 х 3-pin разъема для подключения вентиляторов. Таким образом вы сможете получить полный контроль всех подключенных вентиляторов путем настройки соответствующего канала мат. платы. Но это еще не все.

Внизу расположена еще одна плата, соединенная с верхней проводом. Она отвечает за работу подсветки. Соединение между платами нужно для того, чтобы активировать режим смены цвета подсветки в зависимости от скорости вращения вентиляторов. При достижении определенного значения в % от максимального,подсветка будет менять цвет свечения: 0-20 % - зеленый, 20-40 % синий, 40-60 % белый, 60-80 % оранжевый и 80-100 % красный. Разумеется, без подключения платы управления вентиляторами к PWM разъему на мат. плате активировать этот режим не получится.

Помимо этого имеется еще 2 режима - постоянное свечение и режим "дыхания". Всего цветов 7,ниже на фото и видео продемонстированы 6 цветов (все, кроме синего)и режим работы "дыхание".

Вернемся к внутреннему устройству. Правее платы, отвечающей за работу подсветки, расположена корзина с безвинтовым креплением длядвух 3,5" устройств.

Блок питания устанавливается на небольшие прорезиненные вставки-демпферы, немного приподнимающие блок питания над поверхностью.

Тестовый стенд, особенности сборки

Тестовый стенд:

• Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215 В;
• Видеокарта: Sapphire R9 290X Vapor-X 4 GB;
• Мат. плата: ASUS P9X79 Pro;
• Оперативная память: Corsair Dominator Platinum, 4 x 8 GB, 1866 MHz;
• Накопители: Corsair Neutron GTX 240 GB + Seagate ST1000DM003;
• Блок питания: Corsair AX760i;
• Звуковая карта: CreativeSound Blaster X-Fi Titanium HD;
• Система охлаждения процессора: Corsair H80i GT.

В целом, каких-либо сложностей в процессе сборки конфигурации вAerocool DS 230 у нас не возникло. Сборка с лицевой стороны выглядит опрятно и приятно. Даже немного обидно прятать всю эту красоту за глухой стенкой.

Отметим лишь странную тенденцию производителей корпусов: в последнее время все чаще встречаются модели всего с одним предустановленным вентилятором. С одной стороны, это незначительно снижает стоимость и дает возможность пользователю самому выбрать нужные вентиляторы. С другой же,покупая такой продукт мы не получаем нормального охлаждения комплектующих, так как одного вентилятора явно недостаточно дляорганизации нормального охлаждения. Идеальный вариант организации охлаждения - 2 или 3 вентилятора спереди на вдув, сзади и сверху - на выдув. Таким образом корпус будетнеплохо продуваться, что позволит комплектующим не перегреваться.Также отметим, что сверху установить 280 мм радиатор будет проблематично, так как велика вероятность того, что вместе с вентиляторами он попросту не поместится - вентиляторы будут упираться в оперативную память и/или в радиаторы системы питания мат. платы. Учтите это при выборе системы жидкостногоохлаждения процессора и/или видеокарты.

Тестирование

Тестировать корпус мы будем следующим образом: проведем нагрузку на основные компоненты ПК, стабильность работы которых напрямую зависит от температуры и довольно просто отслеживается программно - процессора, видеокарты и HDD. Вентиляторы, установленные на Corsair H80i GT, были зафиксированы на 1500 об/мин, помпа работала в режиме максимальной производительности. Было проведено 2 теста, в первом случае на фронтальной панели был установлен только один 120 мм вентилятор с зафиксированной макс. скоростью вращения крыльчатки равной 1500 об/мин(переместили предустановленный). Во втором случае мы доустановили еще 1 вентилятор со схожимихарактеристиками, расположив его напротив СЖО.

ТемператураCPU и GPU

Результат вполне предсказуем. Ранее мы уже тестировали корпус со схожим устройством системы охлаждения с аналогичной конфигурацией, с ним и проводим сравнение. Aerocool DS 230 показывает схожие сThermaltake View 27результаты, разницу в 1-2 °Cможно списать на погрешность. Температурам до критических показателей еще, конечно же, далеко, но все же хотелось бы видеть числапоменьше.

По поводу шума от работы системы охлаждения и его снижения за счет проклейки внутренних поверхностей шумопоглощающимматериалом - результат, однозначно, есть, но проявляется не везде. Так, например, СЖО процессора стало не слышно вовсе, а вот звук от фронтальных вентиляторов совсем не изменился, что как раз таки и нарушаетвсю картину "мертвой тишины".Если же говорить о состоянии простоя или небольшой нагрузки, то при правильном подключении и организации системы охлаждения, можно добиться фактически идеальной тишины, главное разобраться в настройках мат. платы и воспользоваться особенностью корпуса в виде платы-распределителя PWM сигнала, для управлениявентиляторами.

Температура HDD

В случае с температурой HDD ситуация полностью повторяется. Без охлаждения корзины HDD температура достигает 39-40°C. Именно поэтому мы рекомендуем ставить спереди как минимум 2, а лучше 3 х 120 мм вентилятора. Это позволит полноценно обдувать все комплектующие, в том числе и корзину для 3,5" устройств.

Заключение

Aerocool DS 230 - неплохой вариант для сборки тихого ПК. К сожалению, в нашем случае без проблемне обошлось, но все они решаемы, при условии, что вы готовы потратить еще некоторую сумму на "доработку" системы охлаждения корпуса. 1 вентилятора явно недостаточно, а при максимальной скорости вращения он и вовсе "убивает" желание верить в то, что корпус относится к линейкеDead Silence. Если же планируется малопроизводительная сборка, не требующая продуманнойорганизации системы охлаждения, то этот вопрос вовсе отпадает. Кратко о дизайне. Корпус выглядит оченьсимпатично и необычно. Отказавшись от выпуска модели в разных цветовых решениях, компания Aerocool пришла к тому, что частично вопрос выбора цвета может решить 3-секционная светодиодная подсветка с возможностью выбора из 7 цветов, которая на чёрном фоне смотрится довольно выгодно. Внутреннее устройство позволяет разместить не только высокие процессорные системы охлаждения, но и самые длинные видеокарты. Смещение корзины для 3,5" накопителей вниз - одно из лучших решений всовременных небольшихкорпусах. Разумеется, это может не устроить тех, кто хранит большие объемы данных на многочисленных 3,5" HDD, так как в DS 230 всего 2 места для установки таковых. Но учитывая то, что в большинстве случаев пользователи обходятся 1 HDD для хранения своихданных и 1 SSD для установки операционной системы и программ - этого более чем достаточно. Цена вопроса - от 5 600 руб. (Яндекс.Маркет Москва). Оправдана ли стоимость Aerocool DS 230? Решать только вам, друзья.

Плюсы:

• Необычный внешний вид;
• 7 цветов подсветки с возможностью активации режима "дыхания", смены цвета в зависимости от скорости вращения вентиляторов и полным отключением;
• Продуманное внутреннее устройство;
• Проклейка внутренних поверхностей звукопоглощающим материалом;
• Доп. плата, к которой можно подключить до 7 вентиляторов.

Минусы:

• 2 места для установки 3,5" устройств;
• Всего 1 вентилятор в комплекте, довольно шумный при близких к максимальным оборотах.
