Обзор и тест видеокарты Inno3D iChill GeForce GTX 1070 X3 [C107V3-1SDN-P5DNX]

В современном мире графических ускорителей компания Inno3D занимает свою нишу, выделяясь среди прочих производителей своим подходом к созданию моделей. Разработчики не стесняются использовать в своих видеокартах референсные печатные платы, но кардинально прорабатывают системы охлаждения. Венцами их творений становились многие графические ускорители, однако, лучшие из них причислялись к серии iChiLL. Они всегда получали эффективный и тихий кулер со множеством доработок, фирменные технологии и высокое качество исполнения. Именно такой и является видеокарта Inno3D iChill GeForce GTX 1070 X3, способная приятно удивлять и наравне бороться с более дорогими моделями.

Спецификация

• Производитель: Inno3D;
• Модель:iChill GeForce GTX 1070 X3;
• Графический процессор: Pascal GP104;
• Техпроцесс: 16 нм;
• Частота GPU: 1620МГц;
• Количество шейдерных процессоров: 1920;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 256бит;
• Частота видеопамяти:2050 МГц (8.2 ГГц QDR);
• Поддержка SLI: присутствует;
• Порты: DVI-D, HDMI, 3х DisplayPort;
• Разъем дополнительного питания: 8-pin;
• Длина:303 мм;
• Цена: 32000 руб.

Упаковка и комплектация

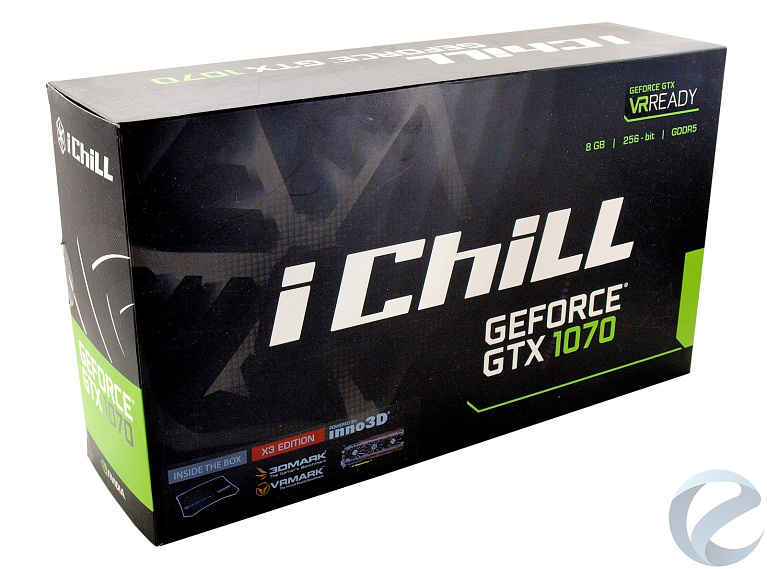

Inno3D iChill GeForce GTX 1070 X3 поставляется в большой упаковке с темной полиграфией, которую выделяет надпись линейки iChiLL и фирменное изображение снежники на заднем фоне. В нижней секции разработчики отметили особенности своей модели – принадлежность к серии X3 Edition, расширенный комплект поставки, в который вошли прорезиненный коврик и пара ключей для бенчмарков 3DMark и VRMark. Как всегда, графический ускоритель от Inno3D вооружен и подготовлен к бою.

На обратной стороне приводится описание модели на десяти различных языках, включая русский. Стоит отметить высокий уровень производительности GeForce GTX 1070 и наличие заводского разгона. Кто, как не компания Inno3D, понимает важность данной особенности в своих видеокартах, стараясь отличится повышенными частотными характеристиками.

Внутри темной упаковки расположена коробка из плотного картона со скромным оформление в виде логотипа серии iChiLL. На данном этапе все выглядит достаточно скромно.

Все комплектующие и видеокарта бережно защищены мягким материалом, графический ускоритель дополнительно находится в антистатическом пакете. Комплект поставки помещен здесь же.

В него вошли прорезиненный коврик высокого качества, диск с драйверами, брошюра с рекомендуемыми блоками питания для всей линейки GeForce, листовки с ключами тестов 3DMark и VRMark, металлический значок на корпус и шестигранная отвертка для снятия кожуха. Стоит отметить, что привычное руководство пользователя отсутствует, но операция по установке видеокарты очень проста и к документации никто не прибегает.

Внешний вид и дизайн

Inno3D iChill GeForce GTX 1070 X3 выполнена в характерном серо-черном исполнении, подчеркнутомметаллическим покрытием и изготовлением вставок. Дизайнеры поработали над внешним видом модели, наделив кожух алюминиевыми латами со множеством прорезей и изгибов. Отметим три вентилятора типоразмера 90 мм, наличие боковой подсветки и внимание к деталям.

Разработчики в очередной раз отметились своим нежеланием следить за размерами видеокарты. Сосредоточившисьтолько на качестве исполнения и высокой эффективности,вопрос габаритов был отодвинутна последний план: длина ускорителя составляет 303 мм, ширина – 111 мм. ВПК новинка перекроет два с половиной слота расширения. Скромность и минималистичность явно к Inno3D iChill GeForce GTX 1070 X3 не относятся.

На задней стороне видеокарты расположен массивный бэкплейт, защищающий еёот прогибания. В передней части разработчики сделали выступ, который упирается в радиатор системы охлаждения, тем самым снижая напряжение от провисания кулера. По всей его площади проделаны сквозные прорези для беспрепятственного выхода горячего воздуха.

Интерфейсная панель была окрашена в черный цвет, чтоблаготворно влияет на внешний вид видеокарты. Стоит отметить, что подобное цветовое решение разработчики многих компаний используют достаточно редко. Inno3D iChill GeForce GTX 1070 X3 использует стандартные видеовыходы:DVI-D, HDMI 2.0b и три DisplayPort 1.4.

Приближеннойк референсным характеристикам осталась и реализация дополнительного питания в виде одного восьмиконтактного коннектора. Компания Inno3D отметила уровень энергопотребления новинки на отметке 190 Вт, оставляя совсем небольшой запас до возможных 225 Вт. Разъем установлен защелкой вниз, тем самым упираясь в кожух СО, что затрудняет его подключение.

Система охлаждения

Наконец-то мы можем внимательно изучить конструкцию системы охлаждения Inno3D iChill GeForce GTX 1070 X3, которая поражает своей оригинальностью и массивностью. Подчеркнем, что разработчики не сидели сложа рукии подготовили нечто новенькое, о чем сообщают на официальном сайте. Кулер крепится шестью винтиками.

Охладитель представляет собой крупный двухсекционный радиатор, набранный большим количеством алюминиевых пластин. Они пронизаны пятью тепловыми трубками по схеме «8+6+6+6+8» мм, контактируя с графическим процессором через металлическую вставку. Все соединения тщательно пропаяны.

Наиболее Inno3D iChill GeForce GTX 1070 X3 интересна организацией охлаждения подсистемы питания, где инженеры расположили массивную пластину, которая соединена с десятком ребер одновременно, что позволило не нагреваться зоне VRM выше 70°С во время тестирования. С силовыми транзисторами радиатор соприкасается через черную термопрокладку. Прижим сильный и равномерный, что также можно отнести к плюсам.

Кожух крепится очень надежно, и несмотря на многие попыткиболее внимательно изучить кулер и детали оказалось невозможным. По этой причине вентиляторы были рассмотрены в несколько непривычном ракурсе.

Перед нами три вертушки типоразмера 90 мм, диаметр лопастей чуть меньше – всего 86 мм. Модель CF-12915S изготовлена компанией ColorFul и имеет следующие характеристики: напряжение 12 В с силой тока 0.35 Ампер. Скорость вращения составляет 0 – 1550 об/мин.

Не остались без внимания и микросхемы видеопамяти, для которых отведена отдельная квадратная пластина, крепящаяся по периметру.

Несмотря на отсутствие оребрения, даже такой плоский элемент конструкции неплохо справляется с нагревом чипов.

Последний элемент – бэкплейт со множеством прорезей и вырезов. К пожеланиям хочется записать, чтобы пластина отводила тепло от печатной платы посредством термопрокладки, которую мы и не наблюдаем. Возможно, разработчики не увидели в ней надобности, ведь температурный режим зоны VRM достаточно невысок.

Печатная плата

А вот где не стоит ждать сюрпризов, так это PCB новинки. Inno3D iChill GeForce GTX 1070 X3 построена на оригинальной печатной плате референса GeForce GTX 1070 с мельчайшими изменениями. Из плюсов стоит отметить использование высококачественной элементной базы, дизайн, позволяющий устанавливать сторонние СО и фуллкаверы, а также поддержку многих утилит для разгона.

Подсистема питания отметилась всеми распаянными фазами, которые теперь насчитывают шесть - для графического процессора и одну– для видеопамяти.

В качестве ШИМ-контроллера разработчики использовали микросхему uP9511P производства uPI Semiconductor.

Графический процессор GP104-200-A1 выполнен на 16-нм техпроцессе FinFET. Он включает 1920 шейдеров, 64 блока растеризации, 120 текстурных блоков, произведен на 19 неделе 2016 года.

Восемь микросхем видеопамяти общим объемом 8192 Мбайт функционируют на частоте 2052 МГц (эффективная частота – 8208 МГц). Это чипы компании Samsung, маркировка K4G80325FB.

Конфигурация тестового стенда

• Процессор: Intel Core i7-4770K (4000 МГц);
• Материнская плата: MSI Z97 Gaming 5, версия БИОС 1.11;
• Кулер:Thermalright Macho Le Grand;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 x 4 Гбайт DDR3 2133, Kingston HyperX Genesis (KHX18C10/4);
• Видеокарта: AInno3D iChill GeForce GTX 1070 X3;
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ChieftecAPS-1000C 1000W;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: NVIDIA ForceWare 375.70.

В качестве центрального процессора был использованIntel Core i7-4770K, частота которого была повышена до 4000 МГц. Частота памяти была зафиксирована на отметке 1600 МГц при таймингах 9-9-9-27.Роль платформы выполняла материнская платаMSI Z97 Gaming 5.

Если вам необходим высокий заводской разгон, то вы обратились по адресу. Inno3D iChill GeForce GTX 1070 X3 получила повышение тактовых частот, что сказалось на росте производительности. Частота ядра была увеличена с 1506 МГц до 1620 МГц, в режиме Boost – с 1683 МГц до 1823 МГц, в играх видеокарта бустит до 2025 МГц!

Тихим режимом работы графического ускорителя уже никого не удивишь: новинка умеет останавливать вентиляторы в простое. Температура держится на отметке 41-42°С.

В современных играх и бенчмарках Inno3D iChill GeForce GTX 1070 X3 показывает следующие результаты: после получаса непрерывного тестирования графический ускоритель прогрелся до 64°С при 1280 об/мин, делая модель одной из самых тихих и холодных! Подобные результаты как раз обеспечены нестандартными размерами и массивной системой охлаждения.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark 2013.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилит FRAPS и MSI AfterBurner, разрешение во всех играх было установлено на 1920х1080точек.Вручную отключены следующие параметры:

• VSync (вертикальная синхронизация)

Все остальные настройки в играх были установлены на максимально возможные.

Температура и разгон

Мы не могли отказаться от ручного разгона, чтобы посмотреть на возможности Inno3D iChill GeForce GTX 1070 X3. Возможно, нам попался не самый удачный сэмпл, ведь частоту ядра удалось повысить всего на 50 МГц, память погналась чуть лучше – на 250 МГц. Скромные результаты, которые никак не связаны с температурой, ведь она достигала всего 70°С, а кулер едва раскрутился до 1330 об/мин. Даже при полной мощности, которая составляет всего 1550 об/мин, разгон остался тем же.

Благодаря ручному разгону производительность Inno3D iChill GeForce GTX 1070 X3 возросла еще на 6%.

Установленная система охлаждения на Inno3D iChill GeForce GTX 1070 X3 заслуживает отдельной похвалы: невысокие показатели температуры при низком уровне шума. Приятная особенность, оставляющая определенный запас для дальнейшего разгона. Отметим, что сами разработчики настроили кулер так, чтовмешиваться в его алгоритм работы нет необходимости.

Отдельно замерим уровень шума системы охлаждения во всех диапазонах.

Заключение

Inno3D iChill GeForce GTX 1070 X3 получилась тихой, холодной и производительной: что еще нужно рядовому геймеру? Компаний Inno3D много времени уделяет своим продуктам, поэтому к графическим ускорителям данного производителя с каждым разом появляется все меньше и меньше нареканий. Разработчики проделывают большую работу по оптимизации настроек, которая отражается на результате. Отметим усиленную подсистему питания, наличие заводского разгона ядра и видеопамяти, качественную элементную базу, отличный комплект поставки, оригинальный дизайн.

Что же касается замечаний, выделим огромные габариты Inno3D iChill GeForce GTX 1070 X3, а также посредственный разгон нашего экземпляра.

Достоинства:

• Высокая производительность в современных играх;
• Производительная и тихая система охлаждения;
• Наличие высокого заводского разгона;
• Оригинальный внешний вид;
• Расширенный комплект поставки.

Недостатки:

• Длина графического ускорителя составляет 303 мм.
