Обзор и тест MidTower корпуса Thermaltake Suppressor F31

В ассортименте компании Thermaltake имеются различные серии корпусов. Для любителей тишины будет интересна серия Suppressor, включающая две основных модели F31 и F51 с различными модификациями (с прозрачным окном и без). Разница между нимизаключается в габаритах поддерживаемых материнских платах: F31 – до ATX, F51 – до E-ATX. Кроме этого они интересны еще итем, что, также как и корпусаFractal Design серии Define, побывавшиеу нас на тестировании,имеютзвукопоглощающие материалы. При этомцена на Thermaltakeв российской рознице оказалась несколько ниже корпусов шведской компании.

Для оценки своих возможностей нам был предоставлен MidTower корпус Thermaltake Suppressor F31.

Спецификация

• Модель: Thermaltake Suppressor F31;
• Цвет: черный;
• Тип: MidTower;
• Материал: пластик, сталь SPCC;
• Размеры: 497 мм (Высота) х 250 мм (Ширина) х 515 мм (Глубина);
• Вес: 9,4 кг;
• Места под установку накопителей: 2 х 5.25", 3 х 2.5"/3.5" (корзины) и 3 х 2.5"/3.5" (фиксация на поддоне);
• Поддержка материнских плат: mini-ITX/mATX/ATX;
• Слотов расширения: 8;
• Разъемы: 2 x USB 3.0, 2 x USB 2.0, 2 x 3.5 мм миниджек (наушники/микрофон), контроллеры оборотов вентиляторов, подсветки
• Места под вентиляторы: спереди 2 х 120/140 мм или 1 х 200 мм, сверху 3 х 120/140 мм или 2 х 200 мм, сзади 1 х 120/140 мм, снизу 2 х 120/140 мм, левый бок 1 х 120/140 мм (версия без прозрачного окна);
• Места под радиаторы СЖО: спереди 1 х 240/280/360 мм, сверху 1 х 240/280/360 мм, сзади 1 х 120/140 мм, снизу 1 х 120/140 мм;
• Ограничения по высоте кулера: до 180 мм;
• Ограничения по длине плат расширения: до 278/420 мм (с корзиной и без);
• Ограничение по длине блока питания: до 180/220 мм (с вентилятором и без).

Упаковка и комплектация

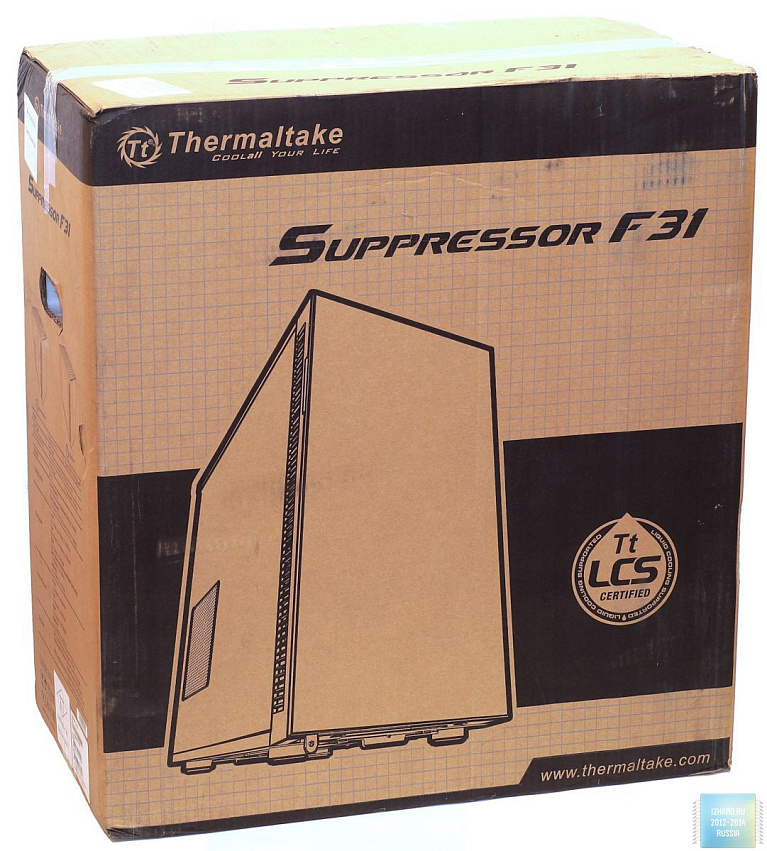

Корпуса из серии Thermaltake Suppressor поставляются в стандартныхкартонныхкоробках, на которыхимеется изображениевнешнеговида устройства. Внашем случае это Thermaltake Suppressor F31. На упаковке такжеестьнадпись Tt LCS, говорящая о том, что корпусоптимизировандля установки жидкостных систем охлаждения.

На другой стороне коробки расположеноизображение корпуса в деталях.

Наша версия корпуса выполненас прозрачным боковым окном (Window), о чем имеется соответствующая отметка, расположенная над спецификациями на узкой боковине коробки. Напротивоположной стороненаходится многоязычное описание, выполненноемелким шрифтом (в том числе и на русском).Оно содержит:

• Разъемы: передние верхние порты ввода/вывода 2 x USB 2.0, 2 x USB 3.0;

• Вентиляция: 2 предварительно установленных 120 мм вентилятора со съемными фильтрами;

• Расширение: 2 + 3 отсеков для накопителей, модульная конструкция корзин;

• Поддержка: бесшумная работа, система жидкостного охлаждения LCS, эффективная разводка кабелей.

Комплектация - неплохая. Помимо набора винтов в нее входит динамик, 5многоразовых стяжек и мягких демпферов. Такжевнутри комплекта расположенамногоязычнаяинструкция по сборке и информация о гарантии.

Внешний вид и организация

Внимательный читатель может заметить сходство в строгом внешнем виде MidTower корпуса Thermaltake Suppressor F31 с моделью Fractal Design Define R5. Однако корпус Thermaltake выделяется некоторыми элементами и большими габаритами: 497 мм (Высота) х 250 мм (Ширина) х 515 мм (Глубина). также он имеет приличный вес - 9,4 кг.

На лицевойстороне корпуса расположенабольшаямонолитнаяпанель-дверца. По месту размещения материнской платы на задней сторонеможно оценить, насколько широким выполнен корпус. Сделано это для того, чтобыобеспечить беспроблемную укладку кабелей за поддоном и установку накопителей. На задней стенке имеется одно большое отверстие для прокладки шлангов системы жидкостного охлаждения.

Но вернемся к передней панели-дверце, имеющую покрытие из звукопоглащающего материала. Выполнена онана магнитах и вариантов перевешивания не имеет.Дверца скрываетдва 5.25" отсека под оптические приводы и легкосъемную панель внизу, обеспечивающую защиту от проникновения пыли (мелкая сетка).

Вентиляция спереди обеспечивается за счет отверстий корпуса, размещенных по бокам лицевой панели, и/или открытия дверцы корпуса. Наша версия имеет большое прозрачное окно, расположенное на левой стенке ипозволяющее увидеть все элементы, расположенные внутри корпуса. Правая стенка сделана сплошной.

Разработчики Thermaltake применили интересный подход к организации верхней стенки корпуса, где сперва размещен легкосъемный противопылевой фильтр на магнитах, а затемшасси (металл с отверстиями). Внутри видны панели со звукопоглощающим материалом, зафиксированные саморезами. В таком варианте при эксплуатации проникновение пыли внутрь через верх полностью исключено.

Высокий статус продукта подчеркивает и «расширенный» набор портов USB: 2 x USB2.0 и 2 x USB 3.0. Также имеются привычные аудио-разъемы (микрофон, наушники), индикация работы компьютера и активность накопителя, кнопки Power и Reset. Последняя «не утоплена», что может привести к ее случайному нажатию.

Как можно было заметить ранее, корпус имеет высокие ножки. Снизу размещенодин большой противопылевой фильтр. Он легко снимается, выдвигаясь в заднюю часть корпуса.

Внутренняя компоновка MidTower корпуса сделана с учетом современных трендов корпусостроения. Thermaltake Suppressor F31имеет большое свободноепространство в области размещения материнской платы (поддерживаются платы до форм-фактора ATX) и плат расширения, причемв случае необходимостикорзины под накопители (сверху и снизу) можно будет демонтировать и разместить внутренние накопители с обратной стороны поддона. Таким образом, ограничение по длине видеокарт увеличивается с 278 мм (для нижних слотов) до 420 мм, и появляется возможность установить спереди большие (240/280/360 мм) радиаторы жидкостной системы охлаждения.

В данном корпусе активно применяются звукопоглощающие материалы. Одно из мест их расположения- это правая боковая стенка, а в версии без окна к ней присоединяется еще илевая сторона.

Снизу можно разместить ATX блок питания любой глубины. Правда если снизу установить вентиляторы/радиатор, то ограничение на установление составит 180 мм, чего, однако, должнохватить для размещения большинства блоков питания.

Для блока питания предусмотрены демпферы:снизу четыре большие ножки и рамка в месте его фиксации винтами.

Поклонникам, желающим «скрыть» блок питания отглаз, компания Thermaltake предлагает купить кожух, на котором заодно можно разместить 2 х 2.5" накопителя. Стоимость такого дополнения - 19,99 долларов.

Конечно, на задней стенке хотелось бы видеть 140 мм вентилятор, но предустановлен 120 ммThermaltake со скоростью вращения 1000 rpm (по факту - 950 rpm), делающейего работу потенциально тихой. Количество слотов у корпуса под платы расширения равно 8, так что в него можно будет установить до 4-х двухслотовых видеокарт. Для удобства установки процессорных кулеров с бекплейт в поддоне сделано большое окно.

Для установки сверху 3 х 120/140 мм или 2 х 200 мм вентиляторов или 240/280/360 мм радиаторов потребуется демонтировать три панели со звукопоглощающим материалом (на фото показаны две снятые).

В верхней части передней стенки корпуса можно установить 2 х 5.25" оптических привода. Симеющейся штатной корзиной, расположенной внизу- 3 х 2.5"/3.5" внутренних накопителя.

Нижняя корзина обдуваетсяодним 120 мм вентилятором (1000 rpm, на практике -1050 rpm).

Используя салазки из корзины, накопители можно разместить на обратной стороне поддона (фото производителя).

А саму корзину - демонтировать (верхние под 5.25" устройства также снимаются). Таким образом, получаем доступ к передней стенке шасси и возможность установки длинных видеокарт в нижние слоты материнской платы.

Лицевая панель достаточно легко снимается, позволяя получить доступ к местам крепления вентиляторов (2 х 120/140 мм или 1 х 200 мм) или одного 240/280/360 мм радиатора жидкостной системы охлаждения.

Область за поддономза счет большой ширины корпуса (250 мм) получилась просторной. Благодаря этому появилась возможностьустановить 3 х 2.5"/3.5" накопителя и без проблем уложить кабели. Активная вентиляция для нее не предусмотрена. Отверстия под прокладку кабеля прорезинены,в поддоне имеютсявыемки для фиксации кабелей стяжками.

Особенности сборки

В таком просторном MidTower корпусе, как Thermaltake Suppressor F31, сборка должна доставить удовольствие: не надо перебирать варианты,где и как разместить/уложить кабели, какие устройства в плане размеров использовать.

Сперва установимблок питания.

Затем - материнскую плату с кулером.

Подготавливаемнакопители к установке, фиксируя их в салазках. Для 3.5" накопителей используется безвинтовой метод крепления, а вот для 2.5" будут необходимы винты.

Устанавливаем их. Лучше использовать SATA кабели с прямыми разъемами.

Остается дело только за видеокартой – в верхних отсеках ее длина ограничена передней стенкой корпуса.

Системав сборе.

Через боковое окно видны все элементы системы, а значит у любителей моддинга естьвозможность выделиться среди остальных.

Тестовый стенд и методика тестирования

• Процессор Intel Core i5 4670K;
• Система охлаждения Noctua NH-D15;
• Термопаста Arctic MX-2;
• Материнская плата ASUS Z97-PRO;
• Оперативная память 2 x 8 Гбайт Kingston HyperX FURY HX316C10FWK2/16;
• Видеокарта ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
• SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
• Жесткий диск Samsung HD753LJ (7200 rpm);
• Корпус Thermaltake Suppressor F31;
• Блок питания SilverStone Strider Platinum ST85F-PT (850 Вт).

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.5 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA). Время выполнения ~20 минут (до стабилизации температуры видеокарты). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 2006.07.27, пресет Default -20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27.

Температура в помещении во время тестирования составляла 24,8 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также в трех режимах работы контроллера вентилятора:минимальная (min), средняя (avg) и максимальная (max) скорости вращения штатного 120 мм вентилятора.

При помощи шумомера китайского производствабыл измерен уровень шума при работе корпуса с расстояния 1 метра от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Результаты тестирования

Нагрев компонент. Простой системы.

Уже в простое можно заметить, что в полностью «закрытом» варианте и со снятой верхними панелями разница температур процессора и видеокарты составляет 1– 2 °С, а с открытыми стенками – 3–4 °С, что является не особо критичным.

Нагрузка системы.

Здесь разница более весомая в различных вариантах эксплуатации корпуса: 5/8 °С - для процессора, 4/6 °С - для видеокарты. Это подчеркивает, что производительности двух 120 мм вентиляторов все-таки маловато. Поэтому в случае использования «горячих» компонент, желательно использовать более мощные вентиляторыили устанавливать дополнительные.

Ожидаемо, что жесткий диск, обдуваемый 120 мм вентилятором, нагревается не так сильно, как этого можно было бы ожидать при установке его в салазки с обратной стороны поддона.

Уровень шума.

Работу установленных в корпус Thermaltake Suppressor F31 систем охлаждения процессора и видеокарты, а также вентиляторов в простое едва слышно. Снятие верхних панелей несколько увеличивает уровень шума, но работа системного блока все равно остается негромкой.

Заметный, но приглушенный (отдадим дань применению звукопоглощающих материалов и отсутствию множественной перфорации у корпуса) шум наблюдается под нагрузкой, где особо выделяется работа системы охлаждения видеокарты, так как именно она находилась ближе всего к шумомеру, и при этом левая боковая стенка как раз не имеет звукопоглощающего материала из-за наличия на ней большого прозрачного окна.

Заключение

Корпус Thermaltake Suppressor F31 оставил о себе только положительные впечатления. При размерах, свойственных MidTower башням, возможности корпуса Suppressor F31 больше соответствуют FullTower корпусам и более дорогим моделям других производителей с подобным функционалом. Купить его можно по цене 5700 рублей.

За эту цену мы получаем просторный корпус с возможностью частичного изменения внутреннего строения (имеются съемные корзины и поддержка установки накопителей за поддоном материнской платы, установка кожуха для блока питания, правда за дополнительную плату), с отличными возможностями по повышению эффективности охлаждения и установке систем жидкостного охлаждения с двумя 360 мм радиаторами. Его конструкция неплохо справляетсясо снижением уровня шума за счет комплектации корпуса тихими 120 мм вентиляторами, применением звукопоглощающих материалов местах, где это возможно сделать, а такжеоснащение отдельными съемными панелями, что позволяет найти компромисс по уровню шума и эффективности охлаждения.

К недостаткамможно отнести только не слишком высокую эффективность охлаждения корпуса в штатной комплектации с установленными сверху звукопоглощающими панелями и двумя 120 мм вентиляторами. На заднюю стенку так и просится 140 мм вентилятор, так же, как и возможность управления скоростью вращения вентиляторов.

Плюсы:

• Строгий внешний вид;
• Передняя дверца на магнитах;
• Большое прозрачное окно (в версии Window);
• Применение звукопоглощающих материалов;
• Невысокий уровень шума;
• Возможность увеличения внутреннего пространства за счет наличия съемных корзины;
• Возможность установки 2 х 5.25" накопителей;
• Возможность повышения эффективности охлаждения за счет установки дополнительных вентиляторов;
• Возможность установки до 4-х видеокарт;
• Набор портов 2 x USB 3.0 и 2 x USB 2.0;
• Поддержка радиаторов системы жидкостного охлаждения до 360 мм;
• Поддержка видеокарт длиной до 420 мм;
• Поддержка кулеров высотой до 180 мм;
• Демократичная цена.

Минусы:

• Невысокая эффективность охлаждения со штатными вентиляторами в варианте с установленными звукопоглощающими панелями.
