Обзор и тест системы жидкостного охлаждения be quiet! Silent Loop 240

Всем хорошо известны тихие и эффективные воздушные системы охлаждения от компании be quiet!, и компания продолжает их совершенствовать. Однако часть производителей воздушных систем охлаждения успешно выпускают системы жидкостного охлаждения, которые становятся не менее популярными среди пользователей, поэтому компания be quiet! решила не отставать и летом 2016 года, на выставке Computex 2016, представила новинки – системы жидкостного охлаждения под названием be quiet! Silent Loop, включающие модели со 120, 240 и 280 мм радиатором и комплектующиеся фирменными вентиляторами be quiet! Pure Wings 2.

Мы познакомим читателя с моделью be quiet! Silent Loop 240, имеющую 240 мм радиатор.

Технические характеристики

Общие:

  • Модель: be quiet! Silent Loop 240;
  • Размеры радиатора с вентиляторами: 277 мм (Длина) х 124 мм (Ширина) х 55 мм (Толщина);
  • Общий вес: 1,349 кг;
  • Поддержка сокетов: AMD: AM2(+)/AM3(+)/FM1/FM2(+) и Intel LGA775/115х/1366/2011(-3);
  • Максимальная рассеиваемая мощность (TDP): 350 Вт;
  • Аксессуары: термопаста, набор креплений для платформ AMD/Intel, руководство пользователя;
  • Гарантия: 3 года.

Помпа и водоблок:

  • Основание водоблока: медное с никелировкой и полировкой;
  • Тип помпы: реверсивная;
  • Скорость вращения: 2200 rpm;
  • Напряжение: 12 В;
  • Разъем питания: 3-пин.

Шланги:

  • Длина: 390 мм;
  • Материал: резина с защитой от перегиба.

Радиатор:

  • Размеры: 277 мм (Длина) х 124 мм (Ширина) х 30 мм (Высота);
  • Материал: медь с черной окраской.

Вентиляторы:

  • Модель: be quiet! Pure Wings 2;
  • Количество: 2 шт;
  • Размеры: 120 мм (Длина) х 120 мм (Ширина) х 25 мм (Высота);
  • Тип подшипника: Riffle;
  • Максимальная скорость вращения: 2000 rpm;
  • Максимальный воздушный поток: 65,51/111,3 (CFM / м3/ч);
  • Максимальное воздушное давление: 2,23 мм водного столба;
  • Уровень шума (50%, 75% и 100% оборотов вентиляторов): 16,1/23,8/36,9 дБ;
  • Напряжение: 12 В;
  • Потребляемый ток: 0,3 А;
  • Разъем питания: 4-пин PWM;
  • Длина кабеля: 450 мм;
  • Срок службы: 80000 часов.

Упаковка и комплектация

Эффектная черная коробка и серая полоска с названием Premium на лицевой стороне являются неотъемлемым атрибутом продукции be quiet!, подчеркивая их высокий статус. Кроме того, на нашей коробке изображена система жидкостного охлаждения be quiet! Silent Loop 240. Присутствует так же и краткое описание особенностей:

  • Применение изолированной реверсивной помпы для снижения уровня шума;
  • Комплектация двумя 120 мм вентиляторами be quiet! Pure Wings 2 с PWM управлением;
  • Гибкие трубки с защитой от перегиба;
  • Возможность дозаправки жидкости для долгого срока службы;
  • Совместимость со всеми платформами AMD/Intel.

Упаковка и комплектация СЖО be quiet! Silent Loop 240

Более подробная информация раскрывается на задней стороне коробки, в том числе отмечается использование медного основания (с никелировкой) и медного радиатора для достижения высокой эффективности охлаждения. А многоязычное краткое описание можно найти с боков. Русскоязычное описание размещено вместе со спецификациями на одной из сторон:

Упаковка и комплектация СЖО be quiet! Silent Loop 240Упаковка и комплектация СЖО be quiet! Silent Loop 240

Внутри большой коробки все разложено «по полочкам» – для каждой группы аксессуаров отведено отдельное место.

Упаковка и комплектация СЖО be quiet! Silent Loop 240

Комплектация содержит все необходимое для беспроблемной установки. Это наборы креплений для платформ AMD/Intel в отдельных пакетах, пружины, винты для установки вентиляторов, Y-кабель для подключения двух вентиляторов к одному порту, термопаста be quiet! и руководство пользователя.

Упаковка и комплектация СЖО be quiet! Silent Loop 240

А вот и красавцы 120 мм вентиляторы be quiet! Pure Wings 2 (PUW2-12025-HR-PWM), имеющие максимальную паспортную скорость вращения 2000 rpm.

Упаковка и комплектация СЖО be quiet! Silent Loop 240Упаковка и комплектация СЖО be quiet! Silent Loop 240

Внешний вид

Как и подобает премиум системам охлаждения be quiet!, смотрится Silent Loop 240 весьма солидно благодаря фирменным 120 мм вентиляторам be quiet! Pure Wings 2, черному исполнению и пружинам жесткости на шлангах. Это уже готовая для работы (заправленная) система способная отвести до 350 Вт тепла и предназначенная для установки на любые современные платформы AMD/Intel.

Внешний вид СЖО be quiet! Silent Loop 240

OEM-производителем является компания Alphacool, которая использовала 240 мм медный радиатор из своей серии NexXoS и разработавшая для be quiet! специальную «тихую» помпу. Медная основа радиатора видна, но только если смотреть на него под углом (видно на фото).

Внешний вид СЖО be quiet! Silent Loop 240

Внешний вид СЖО be quiet! Silent Loop 240

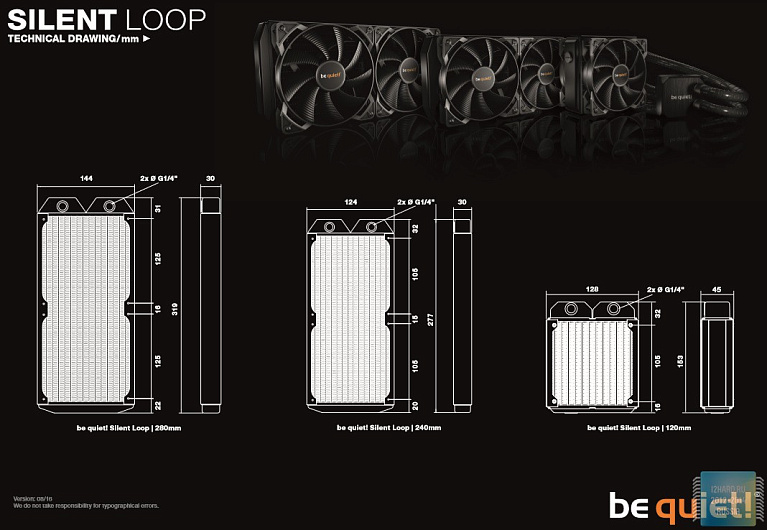

240 мм радиатор имеет типичные размеры (277 мм х 124 мм х 30 мм)...

Внешний вид СЖО be quiet! Silent Loop 240

... и конструкцию с плоскими трубками и гребенкой между ними. Выделяет его именно материал, из которого он изготовлен (медь), для обеспечения высокой эффективности охлаждения.

Внешний вид СЖО be quiet! Silent Loop 240

Внешний вид СЖО be quiet! Silent Loop 240

Внешний вид СЖО be quiet! Silent Loop 240

Расстояние от ближайшего отверстия до края радиатора со стороны подсоединения шлангов составляет 32 мм, а с противоположной – 20 мм.

Внешний вид СЖО be quiet! Silent Loop 240Внешний вид СЖО be quiet! Silent Loop 240

Еще одна его особенность – это использование стандартных фитингов G1/4”, а значит потенциально контур системы жидкостного охлаждения можно расширять. Шланги гибкие и, чтобы избежать перегиба, на них надеты пружины жесткости несколько преображающие вид системы.

Внешний вид СЖО be quiet! Silent Loop 240

Длина шлангов составляет 39 см.

Внешний вид СЖО be quiet! Silent Loop 240

На совмещенном водоблоке-помпе, на металлической пластине, разместилось название компании be quiet! (подсветка не используется). Шланги подключаются к ней сверху, так что проблем с блокировкой слотов памяти/радиаторов материнской платы быть не должно. Питание (12 В) подается через кабель с 3-пин коннектором.

Внешний вид СЖО be quiet! Silent Loop 240

Конструктивная особенность помпы – это то, что она изолирована и используется реверсивная схема, тем самым производитель позаботился о снижении уровня шума при ее работе. Ее скорость работы составляет 2200 rpm.

Внешний вид СЖО be quiet! Silent Loop 240

На торце имеется отверстие для дозаправки жидкости – производитель рекомендует каждые 2 года доливать 1 мл жидкости от Alphacool, Phobya или Aquatuning. Само медное основание никелировано с зеркальной поверхностью, однако оно имеет незначительную неровность (вогнутость).

Внешний вид СЖО be quiet! Silent Loop 240

На качестве отпечатка термопасты это практически не сказалось.

Внешний вид СЖО be quiet! Silent Loop 240Внешний вид СЖО be quiet! Silent Loop 240

Процесс установки

Подготовка системы жидкостного охлаждения be quiet! Silent Loop 240 к установке состоит из нескольких простых шагов и характерна для жидкостных систем:

1. Сперва монтируются крепления под нужный сокет на водоблок-помпу – две пластины вставляются в пазы и защелкиваются. Для тестирования мы выбрали платформу AMD с процессором AMD FX-9590 как один из самых горячих (его TDP 220 Вт).

Установка СЖО be quiet! Silent Loop 240

2. Подготавливаем радиатор к установке в корпус, фиксируя на нем вентиляторы.

Установка СЖО be quiet! Silent Loop 240

3. Устанавливаем его в корпус (использовался Fractal Design Define S).

Установка СЖО be quiet! Silent Loop 240

4. Наносим на теплораспределительную крышку процессора термопасту и, используя родной бекплейт материнской платы, фиксируем водоблок-помпу.

Установка СЖО be quiet! Silent Loop 240

5. Подключаем кабели питания помпы (3-пин) и через Y-кабель (4-пин) вентиляторы. Вот и все.

Установка СЖО be quiet! Silent Loop 240

Тестовый стенд

  • Центральный процессор: AMD FX-9590 4.7@5 ГГц;
  • Система охлаждения: be quiet! Silent Loop 240 и воздушный кулер Noctua NH-D15;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Материнская плата: ASUS SABERTOOTH 990FX R2.0;
  • Оперативная память: DDR3-1600 2x8Гб Kingston HyperX FURY HX316C10FWK2/16;
  • Видеокарта: ASUS Radeon R9 390 DirectCU II;
  • Накопители: Transcend SSD370S 512Gb SATA III;
  • Корпус: Fractal Design Define S со снятыми панелями ModuVent;
  • Блок питания: Enermax Platimax EPM1200EWT.

Все преимущества, которые мы получает при установке систем жидкостного охлаждения, сохранились и у be quiet! Silent Loop 240 – проблем с установкой высоких модулей памяти и видеокарты в самый верхний слот не возникнет. Шланги очень удачно выходят из водоблока-помпы сверху не мешая ничему. Если корпус невысокий и узкий, то стоит помнить про возможное «наложение» радиатора с вентиляторами (их толщина 55 мм) на область материнской платы (радиаторы системы охлаждения и/или слоты оперативной памяти).

Вид СЖО be quiet! Silent Loop 240 в корпусе

Методика тестирования

Обороты вентиляторов обоих систем охлаждения регулировались с помощью контрольной панели Scythe Kaze Master KM01-BK.

Методика тестирования СЖО be quiet! Silent Loop 240

Для нагрузки на процессор запускался тестовый пакет LinX 0.6.5 (время выполнения ~19 минут, потребление системы ~340-350 Вт). Контроль температуры осуществлялся через утилиту HWMonitor. Из-за некорректной работы датчика температуры процессора AMD FX-9590 в простое снималось показание с датчика Temperature CPU (Package) только под нагрузкой.

Методика тестирования СЖО be quiet! Silent Loop 240

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

  • Диапазон измерений: 30–130 дБ;
  • Погрешность измерений: ±1,5 дБ;
  • Точность измерений: 0,1 дБ.

Методика тестирования СЖО be quiet! Silent Loop 240

Результаты тестирования

Уровень шума.

Результаты тестирования СЖО be quiet! Silent Loop 240

Помпа работает действительно тихо – заметен незначительный шум от ее работы только при близком расстоянии (30 см). В корпусе, на фоне работы других систем охлаждения ее заметно не будет.

Хоть и комплектуется система жидкостного охлаждения фирменными вентиляторами be quiet! Silent Wings 2, но из-за максимальных оборотов 2000 rpm их нельзя назвать тихими, хотя стоит отдать должное, уровень шума генерируют они меньше и соответственно не так раздражают, как, например, работа 120 мм вентиляторов СЖО Corsair/Deepcool. Относительно тихими их можно считать до скорости ~1200-1300 rpm (граница 36 дБ).

Температура. Для сравнения, вместе с системой жидкостного охлаждения be quiet! Silent Loop 240, использовался двухсекционный башенный суперкулер Noctua NH-D15.

Результаты тестирования СЖО be quiet! Silent Loop 240

Что касается эффективности работы, то тут be quiet! Silent Loop 240 демонстрирует отличный результат, являясь лидером как за счет работы на более высоких оборотах вентиляторов, так и конечно же медного радиатора. При 800 и 1500 rpm она выиграла 1 °С у двухсекционного кулера Noctua NH-D15, а при 1000 и 1200 результаты оказались одинаковы.

Выводы

Выйдя на рынок систем жидкостного охлаждения серией be quiet! Silent Loop компания be quiet! не просто расширила свой ассортимент, но и доказала, что она выпускает качественные и эффективные продукты. Примером этого является система жидкостного охлаждения be quiet! Silent Loop 240 с медным 240 мм радиатором, показавшаявысокую эффективность охлаждения при различных скоростях вращения штатных 120 мм вентиляторов be quiet! Silent Wings 2. Отметим использование изолированной реверсивной помпы, обеспечивающей невысокий уровень шума при работе, а также отдадим должное неплохому комплекту поставки, включающему все необходимое.

Специфических недостатков мы у нее не обнаружили, только характерныйдля большинства готовых систем жидкостного охлаждения– комплектация вентиляторами с высокими максимальными оборотами (2000 rpm в нашем случае) и, как следствие, повышенным уровнем шума при скоростях выше 1500 rpm.

Что касается стоимости be quiet! Silent Loop 240, то рекомендованная составляет 130 евро и это вполне нормально для такой системы жидкостного охлаждения.

Плюсы:

  • Эффектный внешний вид;
  • Высокое качество изготовления;
  • Медный 240 мм радиатор;
  • Использование защиты от перегиба шлангов;
  • Тихая реверсивная помпа;
  • Высокая эффективность охлаждения;
  • Потенциальная возможность модернизации (используются фитинги G1/4”);
  • Простая процедура установки;
  • Комплектация двумя 120 мм вентиляторами be quiet! Silent Wings 2.

Минусы:

  • Повышенный уровень шума при оборотах выше 1500 rpm.

Особенности:

  • Каждые 2 года производитель рекомендует доливать 1 мл жидкости от Alphacool, Phobya или Aquatuning.
