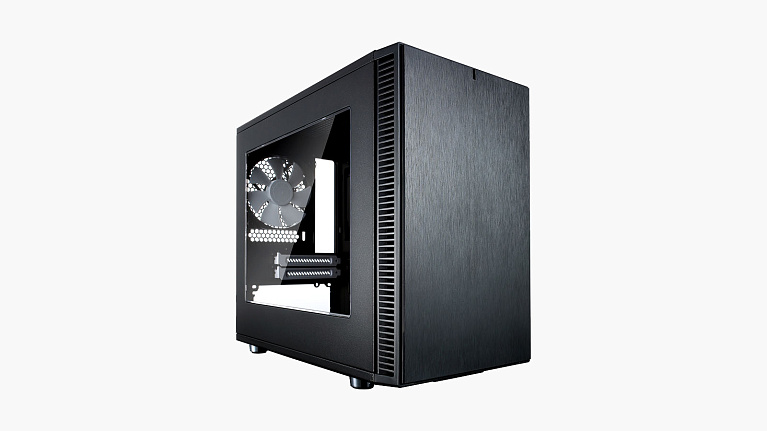

Обзор и тест mini-ITX корпуса Fractal Design Define Nano S Window

Один из последних корпусов тихой серии Define, представленный в 2015 году шведской компанией Fractal Design, является MidTower корпус Fractal Design Define S, обеспечивающий установку ATX материнской платы и имеющий большое пространство внутри для установки системы жидкостного охлаждения. Однако компания посчитала, что этого недостаточно, а учитываяростпопулярности компактных/небольших корпусов, решиларасширитьсвой модельный ряд, выпустив компактный корпус Fractal Design Define Nano S, нацеленный на использование mini-ITX плат, но при этом сохранив у корпуса внешний облик серии и формат выпуска:обычный или с боковым прозрачным окном (Window).

Нам был предоставлен именно последний вариант.

Спецификация

  • Модель: Fractal Design Define Nano S Window;
  • Цвет: черный;
  • Поддержка материнских плат: Mini-ITX;
  • Слотов расширения: 2;
  • Отсеки для накопителей: 2 х 2.5"/3.5" и место под 2 х 2.5" (толщина до 13 мм);
  • Система охлаждения: 6 посадочных мест под вентиляторы – сзади 1 х 120 мм (установлен Fractal Design Dynamic GP-12 1200 rpm), спереди 2 х 120/140 мм (установлен 1 х Fractal Design Dynamic GP-14 1000 rpm), сверху 2 х 120/140 мм, снизу 1 х 120 мм;
  • Противопылевые фильтры: спереди и снизу
  • Заглушки ModuVent: сверху
  • Совместимость с процессорными кулерами: высота до 162 мм;
  • Совместимость с ATX блоком питания: длина до 160 мм;
  • Совместимость с видеокартами: длина до 315 мм;
  • Поддержка систем жидкостного охлаждения (радиаторы): спереди 120/140/240/280 мм (максимальная ширина 147 мм, длина 312 мм), сверху 120/240 мм (максимальная высота компонент материнской платы 35 мм), снизу 120 мм (максимальная толщина и длина 85 мм х 160 мм);
  • Интерфейс лицевой панели: 2 х USB 3.0, 1 x Наушники, 1 х Микрофон и кнопки Power, Reset;
  • Пространство для кабелей (за поддоном): 17-35 мм;
  • Размеры корпуса: 203 мм (Ширина) х 344 мм (Высота) х 412 мм (Глубина);
  • Объем: 26,8 литра;
  • Вес (нетто): 5 кг.

Упаковка и комплектация

Дизайн коробки с mini-ITX корпусом Fractal Design Define Nano S Window выполнен в том же стиле, что и у предшественниковDefineR5/DefineS– неокрашенный картон с достаточно подробной информацией.

Упаковка и комплектация корпуса Fractal Design Define Nano S Window

Коробка относительно крупная для компактных корпусов, что обусловлено конструкцией корпуса, но все-таки она существенно меньше старших моделей.

Упаковка и комплектация корпуса Fractal Design Define Nano S Window

Оформление коробки неизменное. Возможности корпуса, его конструкция расписаны достаточно подробно, в том числе присутствует изображение корпуса, как ирусскоязычное описание. Первое, что отмечает производитель – это малая, занимаемая корпусом площадь, но при этом в нем были сохранены возможности MidTower корпусов, включая наличие системы кабель-менеджмента, совместимость со стандартными комплектующими (поддерживаются mini-ITX материнские платы), в том числе и поддержка установки систем жидкостного охлаждения. Остальное описание – это напоминание о возможностях серии Define: применение звукопоглощающих материалов, легкий доступ для установки накопителей, наличие панели ModuVent, противопылевых фильтров, комплектация фирменными вентиляторами Dynamic GP-12 и GP-14.

Упаковка и комплектация корпуса Fractal Design Define Nano S Window

Спецификация, изображение с внутренней компоновкой и маркировка модели (серийный номер) представлены с узких боков коробки.

Упаковка и комплектация корпуса Fractal Design Define Nano S WindowУпаковка и комплектация корпуса Fractal Design Define Nano S Window

Набор аксессуаров несколько выделяется – помимо винтов крепления, одноразовых стяжек в комплект входят две металлических рамки для фиксации в корпусе резервуара жидкостной системы охлаждения и Y-кабель для подключения двух штатных вентиляторов. Последнее очень актуально, так как на mini-ITX материнских платах количество разъемов питания вентиляторов ограничено и Y-кабель позволит задействовать только 1 разъем. Еще в комплекте присутствует руководство пользователя, красный листочек с предупреждением и брошюра о продуктах Fractal Design.

Упаковка и комплектация корпуса Fractal Design Define Nano S WindowУпаковка и комплектация корпуса Fractal Design Define Nano S Window

Внешний вид и организация

Внешне корпус Fractal Design Define Nano S Window является уменьшенной копией Fractal Design Define S, но из-за меньшего размера все-таки есть некоторые отличия. Кстати о его размерах: 203 мм (Ширина) х 344 мм (Высота) х 412 мм (Глубина).

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Строгий фирменный дизайн серии Define не изменился.

Внешний вид и организация корпуса Fractal Design Define Nano S WindowВнешний вид и организация корпуса Fractal Design Define Nano S Window

Наша модификация (Window) имеет на левой стенке большое прозрачное окно, позволяя видеть практически все внутреннее пространство корпуса. Правая стенка полностью «глухая» и только на передней панели с обеих сторон имеются отверстия для боковой вентиляции. Типичное решение при создании тихих корпусов.

Внешний вид и организация корпуса Fractal Design Define Nano S WindowВнешний вид и организация корпуса Fractal Design Define Nano S Window

Так же, как и у старшей модели Define S в Define Nano S Window передняя лицевая пластиковая панель сделана «глухой» с текстурой под металл (дверца отсутствует). А вот сзади уже видна особенность – в наличии только два слота под установку плат расширения.

Внешний вид и организация корпуса Fractal Design Define Nano S WindowВнешний вид и организация корпуса Fractal Design Define Nano S Window

Верхняя сторона содержит только одну, но большую, панель ModuVent, призванную снизить уровень шума – на ней наклеен звукопоглощающий материал. Сняв ее можно повысить эффективность охлаждения в корпусе, установив дополнительные 2 х 120/140 мм вентиляторы или радиатор до 280 мм. Использование противопылевого фильтра сверху не предусмотрено, так что при их установке пыль будет проникать в корпус или оседать на радиаторе.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Все основные порты разместились сверху передней части корпуса – это HD-аудио (наушники, микрофон), кнопки Power и Reset, а также 2 х USB 3.0.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Дно представляет собой сплошную решетку с крупными вентиляционными отверстиями с сотовой структурой, скрытую за большим противопылевым фильтром. Он будет не лишним, так как ножки не сильно высокие.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Выдвигается фильтр вперед.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Так как Window версиякорпуса имеет боковое прозрачное окно, то звукопоглощающий материал наклеен только на противоположной (правой) боковой стенке (в версии без окна материал наклеенс обоих сторон).

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Но он также есть на панели ModuVent и, забегая вперед, передней панели.Толщина боковых стенок составляет 0,8 мм.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Внутреннее пространство корпуса Fractal Design Define Nano S Windowустроено также, как и у старшего собрата Define S – имеется большой отсек для установки mini-ITX материнской платы, видеокарты длиной до 315 мм, ATX блока питания. Основное место под накопители отводится с обратной стороны.

Внешний вид и организация корпуса Fractal Design Define Nano S WindowВнешний вид и организация корпуса Fractal Design Define Nano S Window

Конечно же небольшие габариты и конструкция наложили чуть большие ограничения на используемые компоненты. Так устанавливаемый блок питания должен иметь глубину, не превышающую 160 мм. «Садится» он на четыре круглые ножки-демпферы и на задней стенке корпуса, в месте фиксации блока питания винтами так же есть мягкий демпфер.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Один из двух вентиляторов установлен на задней стенке и это 120 мм Fractal Design Dynamic GP-12 с паспортной скоростью вращения 1200 rpm. Посадочное место в поддоне предусматривает установку mini-ITX/mini-DTX материнских плат.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Второй вентилятор разместился по центру спереди – 140 мм Fractal Design Dynamic GP-14 (1000 rpm). Спереди можно установить 2 х 120/140 мм вентилятора или радиаторы системы жидкостного охлаждения, плюс рядом, на поддоне, закрепить резервуар.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Кстати, передняя панель снимается достаточно легко, так как через нее мы получаем доступ к пылевому фильтру, который сделан в виде дверцы на магнитах и месту установки вентиляторов/радиаторов.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Мест в корпусе под установку накопителей не так уж и много, но для большинства пользователей их будет достаточно. Одно из них находится снизу – 1 х 2.5"/3.5" накопитель устанавливается на специальную пластину крепления (отверстия под 3.5" накопитель имеют резиновые демпферы), также на ней предусмотрены отверстия крепления помпы. При желании пластину можно демонтировать и разместить снизу 1 х 120 мм вентилятор.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Еще одна пластина под 1 х 2.5"/3.5" накопитель находится с обратной стороны поддона ближе к передней части. Другая под 2 х 2.5" (их толщина накопителей не должна превышать 13 мм) размещена также за поддоном напротив области материнской платы, где устанавливается процессор. Последнее решение является не самым идеальным, так как при использовании «горячих» процессоров накопители могут прилично нагреваться.

Внешний вид и организация корпуса Fractal Design Define Nano S WindowВнешний вид и организация корпуса Fractal Design Define Nano S Window

Обратим внимание на наличие липучек в разных частях для качественной укладки кабелей за поддоном. Глубина у него переменная – 17 мм в узкой части (области материнской платы и блока питания) и до 35 мм в широкой (спереди). Практически все отверстия для прокладки кабелей прорезинены.

Внешний вид и организация корпуса Fractal Design Define Nano S Window

Особенности сборки

Помня об ограничениях, устанавливаемых комплектующих в корпус Fractal Design Define Nano S Window,проблем при сборке возникнуть не должно – все-таки перед нами уменьшенный вариант MidTower корпуса. Процедуру сборки потенциально можно проводить практически в любом порядке.

Для начала устанавливаем блок питания. Наиболее оптимальным на наш взгляд будет использование блока питания с глубиной 140 мм – в этом случае отверстие для прокладки кабелей не будет перекрыто.

Сборка в корпусе Fractal Design Define Nano S Window

Далее идет материнская плата. Кулер может быть высотой до 162 мм, но мы использовали менее габаритный Noctua NH-U9S (высота 125 мм) из-за необходимости установки еще и видеокарты.

Сборка в корпусе Fractal Design Define Nano S Window

Подготавливаем накопители к установке. Напомним, что только 3.5" накопители фиксируются через резиновые демпферы.

Сборка в корпусе Fractal Design Define Nano S Window

И собственно устанавливаем их. Для 2.5" накопителя мы выбрали нижний вариант размещения, чтобы избежать дополнительно нагрева, идущего от области сокета.

Сборка в корпусе Fractal Design Define Nano S WindowСборка в корпусе Fractal Design Define Nano S Window

И остается дело только за видеокартой длиной до 315 мм. И тут есть одна особенность – блок питания частично ограничивает доступ воздуха для системы охлаждения видеокарты, поэтому производитель рекомендует, чтобы толщина видеокарты не превышала размеры 2 слотов, и это вторая причина, по которой стоит использовать блок питания глубиной 140 мм.

Сборка в корпусе Fractal Design Define Nano S WindowСборка в корпусе Fractal Design Define Nano S Window

Результат сборки.

Сборка в корпусе Fractal Design Define Nano S WindowСборка в корпусе Fractal Design Define Nano S Window

С установленной боковой стенкой.

Сборка в корпусе Fractal Design Define Nano S Window

Тестовый стенд и методика тестирования

  • Процессор Intel Core i5 4670K;
  • Система охлаждения Noctua NH-U9S;
  • Термопаста Arctic MX-2;
  • Материнская плата ASUS H97I-PLUS;
  • Оперативная память 2 x 8 Гбайт Kingston HyperX Beast KHX21C11T3K2/16X;
  • Видеокарта ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
  • SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
  • Жесткий диск Samsung HD753LJ (7200 rpm);
  • Корпус Fractal Design Define Nano S Window;
  • Блок питания SilverStone Strider Platinum ST85F-PT (850 Вт).

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.5 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 2006.07.27, пресет Default, 20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27.

Результаты тестирования корпуса Fractal Design Define Nano S

Температура в помещении во время тестирования составляла 21,8 °С.

Тестирование корпуса производилось с закрытыми боковыми стенками, со снятой панелью ModuVent и со снятыми боковыми стенками, включая панель ModuVent.

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Тестовый стенд и методика тестирования

Результаты тестирования

Нагрев компонент. Простой системы.

Результаты тестирования корпуса Fractal Design Define Nano S

В простое видимых проблем по охлаждению компонент не наблюдается – предустановленные вентиляторы размещены грамотно. Только не хватает обдува жесткому диску, отчего его температура несколько повышена.

Нагрузка системы.

Результаты тестирования корпуса Fractal Design Define Nano S

Температуры компонент, учитывая «экстремальную» нагрузку, в небольшом корпусе радуют – обороты вентилятора процессорного кулера Noctua NH-U9S, работавшего в PWM-режиме, не превысили значение 2200 rpm (при максимуме 2500 rpm).

Уровень шума.

Результаты тестирования корпуса Fractal Design Define Nano S

Отметим, что штатные корпусные вентиляторы имели скорости вращения, несколько отличающиеся от заявленных производителем – 120 мм Fractal Design Dynamic GP-12 имел повышенную скорость 1300 rpm и был основным источником шума в корпусе в режиме простоя, а 140 мм Fractal Design Dynamic GP-12 наоборот, имел меньшую скорость 900 rpm, отчего его работа была менее заметна.

В целом, с закрытыми боковыми стенками корпус неплохо гасит шум работающих компонент, но полностью тихим его назвать нельзя – уровень шума все-таки будет определяться работой систем охлаждения установленных компонент. Шум от корпуса со снятой панелью ModuVent действительно оказался несколько тише, так как обороты процессорного кулера и системы охлаждения видеокарты были меньше из-за меньшей температуры CPU и GPU.

Заключение

До выхода Fractal Design Define Nano S Windowсерия корпусов Define шведской компании не имела компактной модели, предназначенной для установки mini-ITX/mini-DTX материнских плат, а с появлением Nano S поклонники серии запросто могут собрать небольшую тихую систему. При этом фирменные черты серии Define были сохранены в полном объеме – это и стильный внешний вид, продуманная конструкция с использованием звукопоглощающих материалов, допускающая сборку игровой системы с одной видеокарты и установку полноценной системы жидкостного охлаждения, высокая эффективность охлаждения.

Существенных недостатков у корпуса мы не обнаружили, только посетуем на повышенный нагрев накопителей, установленных за поддоном, особенно 2.5" накопителей при использовании «горячих» процессоров.

Сохранилась и другая черта корпусов компании Fractal Design из серии Define – их более высокая стоимость по сравнению с конкурентами, но корпус Fractal Design Define Nano SWindowопределенно оправдывает свою немалую цену 5800 рублей.

Плюсы:

  • Строгий и стильный внешний вид;
  • Наличие большого прозрачного окна (в версииWindow);
  • Компактные размеры;
  • Высокое качество изготовления;
  • Наличие звукоизоляции;
  • Наличие противопылевых фильтров спереди и снизу;
  • Высокая эффективность в штатной комплектации (два вентилятора);
  • Возможность повышения эффективности за счет установки дополнительных вентиляторов;
  • Возможность установки полноценной системы жидкостного охлаждения с 240/280 мм радиаторами;
  • Простота сборки;
  • Поддержка установки видеокарт длиной до 315 мм;
  • Поддержка установки кулеров высотой до 162 мм;
  • Большое пространство за поддоном для укладки кабелей;
  • Неплохая цена.

Минусы:

  • Повышенный нагрев накопителей за поддоном;
  • Блок питания ограничивает возможности системы охлаждения двухслотовой видеокарты с несколькими вентиляторами.

Особенности:

  • Нет возможности установить в 5.25" накопители;
  • Ограничение по длине блока питания (до 160 мм).
