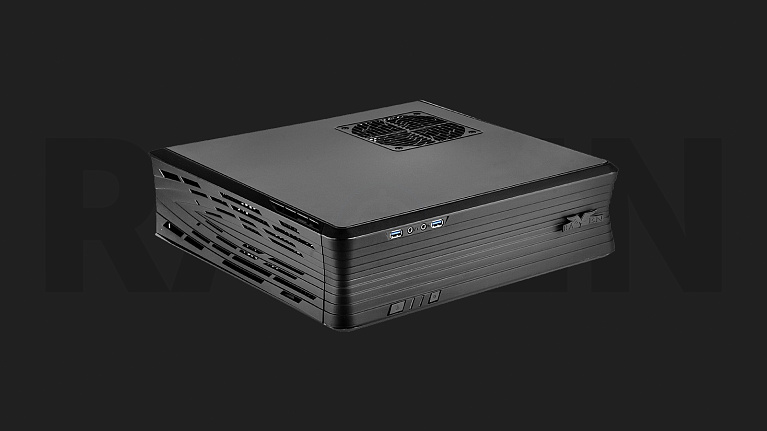

Обзор и тест компактного игрового/HTPC-корпуса SilverStone RAVEN RVZ01-E

Игровой/HTPC-корпус SilverStone RAVEN RVZ01 увидел свет еще в далеком 2008 году и спустя 8 леткомпания SilverStone решила его «реанимировать»представив обновленную модель RAVEN RVZ01-E.

Отличительной особенностью новинки стала возможность установки стандартного ATX блока питания при сохранении тех же размеров и поддержка двухслотовых видеокарт, что делает RAVEN RVZ01-E более привлекательным для покупки как с точки зрения сборки системы с более мощным блоком питания,так и экономии денег. Все-таки SFX/SFX-L модели блоков питания, необходимые для установки в корпус RAVEN RVZ01, как правило, имеют меньшую мощность и/или имеют более высокую стоимость, чем ATX аналоги.

Спецификация

• Модель: SST-RVZ01B-E (Black);
• Материал: внешний пластик и стальное шасси;
• Поддержка материнских плат: Mini-ITX/mini-DTX;
• Отсеки для накопителей: Внешние – нет Внутренние 4 х 2.5";
• Система охлаждения: Сверху 1 х 120 мм вентилятор, 1500 rpm, 18 дБ, Снизу 1 х 120 мм вентилятор, 1500 rpm, 18 дБ и 1 х место под 120 мм вентилятор;
• Слотов расширения: 2;
• Панель ввода-вывода: 2 х USB 3.0, 1 x Наушники, 1 х Микрофон;
• Блок питания: ATX глубиной до 150 мм (рекомендуется 140 мм, так как провода могут помешать установке 2.5" накопителя);
• Ограничения по размерам платы расширения: длина 13" (330 мм) и ширина 5.88" (149,35 мм);
• Максимальная высота кулера процессора: 83 мм;
• Вес: 3.7 кг;
• Размеры: 382 мм (Ширина) х 105 мм (Высота) х 350 мм (Глубина), объем 14 л;
• Особенности: поддержка Kensington Lock, наличие PCI-E райзер адаптера.

Упаковка и комплектация

Стильная коробка с фирменным цветным дизайном является неотъемлемой частью для компактных корпусов серии RAVEN производства SilverStone и для корпуса SilverStone RAVEN RVZ01-E это не является исключением.

Структура информационной части также не претерпела изменений – активно используются боковые стороны коробки с видом корпуса, показывающим возможности горизонтального и вертикального использования, указанием англоязычного описания, спецификаций и ...

... конечно же описания на нескольких языках:

• Поддержку mini-ITX материнских плат и ATX блока питания;
• Стильный логотип RAVEN;
• Поддержку видеокарт длиной до 330 мм;
• Возможность установки в корпус системы жидкостного охлаждения;
• Конструкция с избыточным давлением воздуха, для эффективного охлаждения и препятствования проникновения пыли внутрь;
• Возможность эксплуатации корпуса с горизонтальной или вертикальной ориентацией.

Защита у корпуса – это пенопласт по бокам, а сам он обернут в тканевый мешок, который есть и у других продуктов RAVEN. В отдельном пакете лежит руководство пользователя.

Набор аксессуаров солидный. Предусмотрено все до мелочей: набор винтов, логотип RAVEN при вертикальной эксплуатации корпуса, наборы резиновых ножек для горизонтальной и вертикальной ориентации, PCI-E райзер адаптер, фиксаторы видеокарты с мягкими наклеивающимися демпферами и Y-кабель для подключения штатных вентиляторов. Последнее немаловажно, так как обычно mini-ITX материнские платы имеют небольшое количество разъемов для подключения вентиляторов.

И еще три противопылевых фильтра для мест установки 120 мм вентиляторов.

Внешний вид и организация

Внешне корпус SilverStone RAVEN RVZ01-E очень похож на предшественника RAVEN RVZ01, все тот же стильный узнаваемый дизайн, но новинка претерпела некоторые изменения. Из-за поддержки нового форм-фактора блока питания (ATX) производитель отказался от размещения щелевого разъема для оптического привода. Поддержка вертикальной и горизонтальной ориентации корпуса сохранилась. В последнем случае охлаждение для видеокарты (при ее использовании) будет поступать «со дна» корпуса.

По виду «боковин» корпусаможно понять компоновку: с одной стороны находятся вентиляционные отверстия для областей под ATX блок питания и видеокарту (здесь предустановлен один 120 мм вентилятор), а с другой – вентиляция под материнскую плату/процессорный кулер, где так же установлен 120 мм вентилятор. Корпус сделан полностью черным, но вот на боковых металлических стенках уж очень легко остаются отпечатки от прикосновений.

Как уже отмечали, стильная передняя часть корпуса лишилась щелевого отверстия. В зависимости от ориентации корпуса на переднюю панель можно установить логотип RAVEN с нужной ориентацией, но нам не удалось демонтировать «старый» (уж слишком хорошо он оказался закреплен). По задней стенке видно, что поддерживается установка полноформатных двухслотовых видеокарт, а значит в корпусе реальна сборка производительной игровой системы. Практически вся стенка содержит вентиляционные отверстия для пассивного отвода тепла.

Набор портов на лицевой панели стандартный: 2 х USB 3.0, 2 х 3.5 мм миниджек аудио разъемы (микрофон, наушники), индикаторы питания и активности жесткого диска, кнопки Power и Reset.

Узкие бока у корпуса симметричные и содержат вентиляционные отверстия оригинальной формы – часть из них выступает в качестве элементов крепления для резиновых ножек при горизонтальной эксплуатации.

На боковой стенке, закрывающей область материнской платы, закреплен 120 х 120 х 15 мм вентилятор SilverStone APA1215L имеющий паспортную скорость вращения 1500 rpm (18 дБ).

Сняв боковую стенку можно увидеть только общую компоновку корпуса. Кстати,сделан он весьма добротно –толщина снимаемых крышек составила 1,35 мм (измерялась микрометром), а металлического каркаса 0,85 мм.

Плата расширения (видеокарта) устанавливается на отдельное пластиковое крепление, которое перед этим необходимо будет демонтировать. На пластиковом каркасе можно закрепить до трех 2.5" накопителей: два с «внешней» стороны (было видно на прошлой фото) и один с внутренней (правая часть). Вопрос только в их повышенном их нагреве при использовании видеокарты, как это мы наблюдали в корпусе SilverStone ML08B с похожим размещением.

Вид на внутренности со снятым кронштейном крепления платы расширения.

В первую очередь отметим наличие большого пространства под установку видеокарты длина которой может быть до 330 мм. Для повышения эффективности охлаждения этой области, помимо пассивных отверстий для вентиляции, в корпусе штатно установлен еще один 120 мм вентилятор. При желании, в этой области можно установить даже радиатор жидкостной системы охлаждения.

Примечание. При сборке вентилятор мы переустановили на правую сторону, чтобы гарантировать обдув используемой нами видеокарты.

Корпус поддерживает установку только материнских плата mini-ITX/mini-DTX и поддона в шасси для фиксации бекплейт кулера не предусмотрено (все-таки обратная стенка - это каркас).

ATX блок питания устанавливается в специальную корзину, а его длина (до 150 мм) ограничена вертикальной корзиной под установку еще одного 2.5" накопителя. Правда производитель предупреждает, что 150 мм блок питания, из-за кабелей, может помешать установке накопителя.

Боковые пластиковые панели достаточно легко снимаются, позволяя увидеть в шасси крупные отверстия обеспечивающие пассивную вентиляцию.

Особенности сборки

Еще при открытии коробки с корпусом SilverStone RAVEN RVZ01-E на ее крышке имелась надпись, что это уникальный продукт и перед началом сборки необходимо ознакомиться с инструкцией. Да, процедуру сборки лучше производить по картинкам из инструкции и следовать рекомендациям, даваемым производителем, так как сделать «отклонения» от процедуры будет затруднительно.

Забегая вперед, процедура не потребует особых навыков, но из-за небольшого пространства внутри придется импровизировать при укладке кабелей:

1. Для начала в «подготовленный» корпус (демонтируется кронштейн видеокарты и корзина для блока питания) устанавливаем материнскую плату в сборе с процессором, кулером и оперативной памятью. Кулер Noctua NH-L9x65 высотой 65 мм отлично поместился в корпусе, и крышка со 120 мм вентилятором без проблем закрывалась (все-таки заявлена поддержка установки систем охлаждения высотой 83 мм).

2. Фиксируем ATX блок питания в корзине и подключаем к нему кабель питания. Не забываем включить переключатель на блоке питания, если такой имеется, иначе процедуру разборки/сборки придется повторить. :)

И сразу же устанавливаем корзину внутрь с подключением кабелей к материнской плате. Сама корзина прикручивается к шасси четырьмя винтами с внешней стороны корпуса.

3. Следом идет монтаж 2.5" накопителя на вертикальный кронштейн. Кабели от блока питания SilverStone Strider Platinum ST85F-PT с глубиной 140 мм в месте подключения к соответствующим портам как раз упирались в корпус накопителя.

Примечание. Напомним, что другие места установки мы «забраковали» из-за использования видеокарты игрового уровня PowerColor PCS+ R9 380 4GB (AXR9 380 4GBD5-PPDHE), так как подобные видеокарты будут активно нагревать окружающие стенки на которых крепятся накопители в данном корпусе.

4. Фиксируем на кронштейне видеокарту Powercolorс PCI-E райзер адаптером...

... и сразу же устанавливаем его в корпус с подключением кабелей питания к видеокарте.

Примечание: Тут нам пришлось отказаться от привычнойASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5) из-за ее ширины (5,8"). Кронштейн с не разместился внутри корпуса, но было нереально подключить к ней кабели питания.

В итоге получили игровой вариант ПК с "невидимой" видеокартой.

Примечание. Самый сложный момент при сборке заключался в укладке кабелей. Даже при использовании модульного блока питания SilverStone Strider Platinum ST85F-PT с глубиной 140 мм в корпусе не хватало пространства для нормальной укладки «длинных» кабелей в области блока питания, поэтому «лишнюю» длину кабелей частично пришлось размещать в области материнской платы.

Тестовый стенд и методика тестирования

• Процессор Intel Core i5 4670K;
• Система охлаждения Noctua NH-L9x65;
• Термопаста Arctic MX-2;
• Материнская плата ASUS H97I-Plus;
• Оперативная память 2 x 8 Гбайт Kingston HyperX Beast KHX21C11T3K2/16X;
• Видеокарта PowerColor PCS+ R9 380 4GB (AXR9 380 4GBD5-PPDHE);
• SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
• Корпус SilverStone RAVEN RVZ01-E;
• Блок питания SilverStone Strider Platinum ST85F-PT (850 Вт).

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.4 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27. Дополнительная нагрузка на накопитель не применялась из-за нагрева воздуха внутри корпуса при комбинированной нагрузке на процессор и видеокарту. Все это влияло на температуру накопителя.

Температура в помещении во время тестирования составляла 25,3 °С.

Тестирование корпуса SilverStone RAVEN RVZ01-Eпроизводилось в:

• Горизонтальном положении с закрытой стенкой.
• Вертикальном положении с закрытой стенкой.
• Вертикальном положении со снятой стенкой (использовался только один 120 мм вентилятор).

Результаты тестирования

Нагрев компонент.Простой системы.

Температуры в простое получились неплохими и тут стоит сказать нагреве компонент:

1. Процессор Intel Core i5 4670K. Со снятой стенкой охлаждается он хуже, чем с закрытой и причиной этого является 120 мм корпусной вентилятор, который находится как раз напротив системы охлаждения процессора. Со снятой стенкой вентилятор просто не обеспечивает дополнительный приток воздуха.

2. Видеокарта PowerColor PCS+ R9 380 4GB. Она имеет поддержку безвентиляторного режима и, как следствие, нагрев у нее высокий, но допустимый, так как ее родная система охлаждения включается при температуре GPU выше 60 °С. Наибольшая температура 47 °С GPU видеокарты достигается именно при горизонтальной эксплуатации, а что будет под нагрузкой? Посмотрим.

3. Накопитель Kingston HyperX FURY 240Gb. Находясь в «общем объеме» с материнской платой его температура через некоторое время становится сопоставимой с температурой ядер процессора, так как в корпусе RAVEN RVZ01-E нет вентиляторов, обеспечивающих отвод горячего воздуха из корпуса.

Нагрузка системы.

Результаты получились очень интересные. В первую очередь мы не прерывали тестирование при горизонтальной ориентации корпуса RAVEN RVZ01-E как это было в SilverStone ML08 из-за перегрева видеокарты/процессора. Температуры стабилизировались и причина этого в установленных штатных 120 мм вентиляторах, которые обеспечивали дополнительное охлаждение (приток холодного воздуха) к видеокарте и процессору.

Итоги по нагреву компонент:

1. Процессор Intel Core i5 4670K – температуры стабильно высокие при максимальной нагрузке LinX и опять с закрытой крышкой температуры получились ниже (89 °С), чем с открытой (94 °С) из-за отсутствия штатного вентилятора, обеспечивающего дополнительный обдув.

2. Видеокарта PowerColor PCS+ R9 380 4GB. Нагрев видеокарты в горизонтальном положении получился самым высоким (85 °С) заставив работать систему охлаждения практически на своем максимуме. Разница с худшим результатом в вертикальном положении с закрытой крышкой составил 6 °С. Так что при использовании видеокарты лучше все-таки вертикальная ориентация корпуса.

3. Накопитель Kingston HyperX FURY 240Gb. Ограниченный объем корпуса оказал влияние и на температуру накопителя у которого максимальные значения достигали именно при нагрузке на процессор и видеокарту.

Уровень шума. Измеренный уровень шума от работы двух штатных 120 мм вентиляторов с расстояния 1 метр составил 37,1 дБ (шумомер китайского производства), что можно охарактеризовать как слышимый, но вполне комфортный и именно работа штатных вентиляторов выделялась в простое системы, так как системы охлаждения видеокарты Powercolor и блока питания SilverStone были не активны из-за наличия поддержки ими работы в безвентиляторном режиме, а кулер Noctua NH-L9x65 работал на минимальных оборотах и по уровню шума не выделялся на фоне штатных вентиляторов.

Под нагрузкой наблюдалась обратная ситуация, особенно в горизонтальном положении – по уровню шума (несколько выше комфортного) выделялась работа процессорного кулера и системы охлаждения видеокарты.

Заключение

Модельный ряд компактных корпусов у компании SilverStone достаточно большой, и с выходом SilverStone RAVEN RVZ01-E он пополнился еще одним игровым корпусом с выделяющимся стильным дизайном, характерным для продуктов RAVEN, и таким же высоким качеством изготовления. Корпус SilverStone RAVEN RVZ01-E сохранил фирменные черты предшественника RAVEN RVZ01 – это возможность эксплуатации в горизонтальном или вертикальном положении, поддержка материнских плат mini-ITX/mini-DTX, кулеров высотой до 83 мм, установки полноформатной двухслотовой видеокарты длиной до 330 мм и два предустановленных 120 мм вентилятора, работающих относительно тихо, но в тоже время обеспечивающих высокую эффективность охлаждения внутренних компонент.

Лишившись поддержки установки оптического привода и 3.5" накопителя в новом корпусе теперь можно использовать ATX блок питания, правда короткий (глубиной до 150 мм), и таким образом появляется более широкий выбор – установить уже имеющийся или выбирать новый из куда более широких модельных рядов ATX блоков питания различных производителей. Правда компания SilverStone все-таки настоятельно рекомендует использовать блоки питания глубиной 140 мм, и мы с этим полностью согласны.

Недостатки корпуса типичны для компактных корпусов – высокий нагрев видеокарты при эксплуатации корпуса в горизонтальном положении и трудность укладки кабелей в ограниченном пространстве.

Компактный корпус SilverStone RAVEN RVZ01-E уже появился в российской рознице по высокой цене около 6900 рублей. Надеемся, что она обусловлена статусом новинки и снизится до уровня зарубежных интернет-магазинов (~90 долларов).

Плюсы:

• Стильный и эффектный внешний вид;
• Компактные размеры;
• Высокое качество изготовления;
• Возможность размещения корпуса в горизонтальном или вертикальном положении;
• Поддержка блоков питания стандарта ATX глубиной до 150 мм;
• Возможность установки полноценной двухслотовой видеокарты длиной до 330 мм;
• Поддержка установки 4 х 2.5" накопителей;
• Штатно предустановлены 2 х 120 мм вентилятора;
• Поддержка установки системы жидкостного охлаждения;
• Высокая эффективность охлаждения;
• Богатая комплектация.

Минусы:

• Маркие боковины корпуса;
• Высокий нагрев видеокарты при горизонтальном положении корпуса;
• Трудность укладки кабелей;
• Завышенная цена в российской рознице.

Особенности:

• Ограничение по высоте кулера (83 мм);
• Возможные проблемы совместимости при использовании блока питания глубиной 150 мм вместе с2.5" накопителемв корзиненапротив блока питания.
