Обзор и тест компактного Slim HTPC-корпуса SilverStone ML09

Модельный ряд корпусов у компании SilverStone достаточно широк, и с некоторой периодичностью компания представляет очередные новинки. На этот раз мы протестируем возможности компактного Slim…
Обзор и тест компактного Slim HTPC-корпуса SilverStone ML09

Модельный ряд корпусов у компании SilverStone достаточно широк, и с некоторой периодичностью компания представляет очередные новинки. На этот раз мы протестируем возможностикомпактного Slim HTPC-корпуса из серии Milo –SilverStone ML09.

Производитель прямо говорит, что основной при его создании был корпусSilverStone ML06с которым мы не так давно успели познакомиться и, соответственно, общий объем корпуса равен все тем же 7 литрам, но в SilverStone ML09 была переработана внутренняя компоновка.

Спецификация

  • Модель: SST-ML09B (Black);
  • Материал: акриловая и пластиковая передняя панель, 0.8 мм стальной корпус;
  • Поддержка материнских плат: Mini-ITX/Mini-DTX;
  • Отсеки для накопителей: через 1 х многофункциональный кронштейн (1 х 5.25" слот для 9.5/12.7 мм оптического накопителя Slim или 1 x 3.5" HDD или 2 х 2.5" HDD/SSD или 1 x 120 мм вентилятор);
  • Внутренние: 4 х 2.5" HDD/SSD;
  • Система охлаждения: Левый бок – слоты под 2 х 80 мм вентилятора;
  • Верх – 1 х 120 мм вентилятор, 1500 rpm, 18 дБ
  • Слотов расширения: 2;
  • Панель ввода-вывода: 2 х USB 3.0, 1 x Наушники, 1 х Микрофон;
  • Блок питания: стандартный SFX (опционально);
  • Ограничения по размерам платы расширения: 2 слота, длина 6.9" (175.2 мм), ширина 2.95" (74.93 мм);
  • Высота кулера процессора: 37–70 мм;
  • Вес: 2.07 кг;
  • Размеры: 350 мм (Ширина) х 99/109 мм (Высота без/с ножками) х 205 мм (Глубина), объем 7 л;
  • Особенности: поддержка Kensington Lock.

Упаковка и комплектация

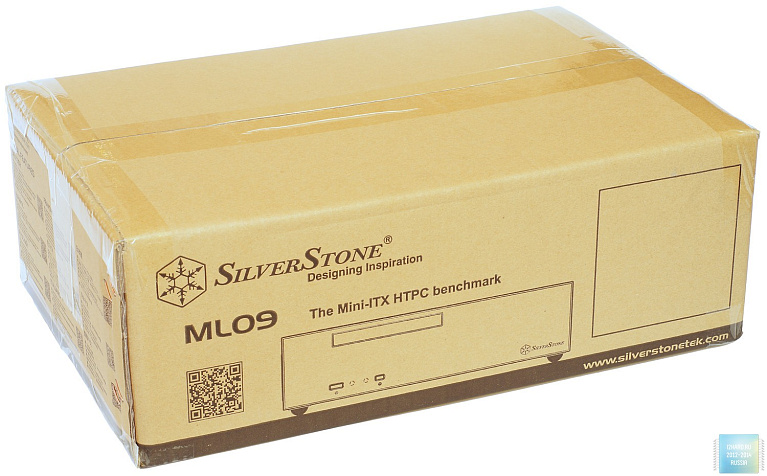

Дизайн коробки корпуса SilverStone ML09 и ее размеры аналогичен по своему прародителю – корпусу SilverStone ML06. Отличие только в изображении корпуса, а если быть точнее, стильной передней панели и некоторой информационной составляющей.

Упаковка и комплектация Slim HTPC-корпуса SilverStone ML09

Из схожих черт отмечается, что корпус имеет малый объем (7 литров), многофункциональный кронштейн «4-в-1», предназначен для установки SFX-блока питания, накопителей 4 х 2.5" SSD/HDD, mini-ITX (а за счет внутренней компоновки и mini-DTX) материнской платы, вентиляторов 2 х 80 мм и 1 х 120 мм, причем последний входит в штатную комплектацию. Выделяется корпус своей передней панелью с зеркальной полировкой, наличием двух слотов для установки плат расширения.

Упаковка и комплектация Slim HTPC-корпуса SilverStone ML09

Эта информация дублируется на нескольких языках, включая русский, с одного из торцов, а вот на другом имеется точное название модели SST-ML09B, серийный номер и спецификации.

Упаковка и комплектация Slim HTPC-корпуса SilverStone ML09

В комплектацию входит все необходимое для сборки компактной системы: винты, руководство пользователя, противопылевой фильтр на 120 мм вентилятор, панель для оптического привода, наклеиваемые демпферы, 3 одноразовые стяжкии 4 высокие (10 мм) резиновые ножки. Для вертикальной ориентации корпуса также и имеются две пластиковые ножки.

Упаковка и комплектация Slim HTPC-корпуса SilverStone ML09

Внешний вид и организация

За счет компактных размеров, черного исполнения и передней панели с зеркальной полировкой корпус SilverStone ML09 смотрится очень эффектно, ведь позиционируется он в качестве основы для развлекательного центра (мультимедиа, игры), у котороговнешний вид должен быть соответствующий.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Производитель предусмотрел и возможность его эксплуатации в вертикальном положении, тем самым можно сэкономить рабочее пространство.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Декоративных элементов передняя панель не содержит, тут все строго, только сама панель с зеркальной полировкой, на которой имеется заглушка для тонкого5.25" оптического привода и органы управления/индикации. Высота без учета ножек равна 99 мм, а ширина 350 мм.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Два индикатора питания и активности жесткого диска, а также кнопки питания и сброса разместились внизу ближе к левой стороне.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Досадная неприятность, с которой может столкнуться владелец корпуса – это отслоение пластиковой части от металлического шасси корпуса, но она приклеивается (что мы и сделали), хотя со временем может снова отойти.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

По задней стенке можно определить компоновку SilverStone ML09 и она отличается отSilverStone ML06: слева размещается блок питания, справа находятся два отсека для низкопрофильных плат расширения (ширина 2.95"/74.93 мм). Есть место под установку однослотовой платы расширения (например портов USB/FireWire/COM).

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Таким образом платы расширения (видеокарта) должны охлаждаться более эффективно, так как забор воздуха будет происходить с правой боковой стенки, где можно разместить и дополнительно два 80 мм вентилятора. Именно на ней разместились 2 порта USB 3.0 и разъемы HD-аудио (наушники, микрофон). Глубина у корпуса небольшая – 205 мм.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

А вот левая стенка «глухая» (без вентиляции)...

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

... как и дно корпуса, на котором есть места под установку резиновых ножек для горизонтального размещения.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Сверху предусмотрено две области свентиляцией: одна большая для доступа воздуха в область материнской платы/процессорного кулера/платы расширения, а другая – для вентилятора блока питания.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Жесткость корпуса обеспечивается как приличной толщиной стенок корпуса (0.8 мм), так и дополнительными элементами жесткости: центральной скобой около области блока питания с накопителями и многофункциональным кронштейном «4-в-1».

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Функции последнего все те же,что для корпуса SilverStone ML06 – обеспечить установку 2 х 2.5" накопителей или 1 х 120 мм вентилятора или 1 х 3.5" накопителя или 1 х слим-привода толщиной 9.5/12.7 мм.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Однако в корпусе SilverStone ML09 на кронштейне закреплен 120 мм вентилятор толщиной 15 мм с работой на вдув холодного воздуха. Маркировка вентилятора SilverStone APA1215L, а его обороты составляют 1500 rpm с уровнем шума 18 дБ. Таким образом производитель решил повысить эффективность охлаждения внутренних элементов.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Рабочее пространство корпуса представляет собой один «большой» отсек.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

В левой части находится место под установку SFX блока питания глубиной до 100 мм. «Садится» он на две большие резиновые ножки, играющие роль демпфера.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Рядом, с помощью трех винтов, крепится корзина под 4 х 2.5" накопители. Какого-то специального обдува для них не предусмотрено.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Оставшаяся область справа предназначена для установки mini-ITX/mini-DTX материнской платы. Ограничение по длине размещаемых плат расширения составляет 175.2 мм. Кстати, кабели крепятся к шасси корпуса со стороны передней панели.

Внешний вид и организация Slim HTPC-корпуса SilverStone ML09

Особенности сборки

Компактные размеры корпуса SilverStone ML09 потребуют более тщательно подбирать комплектующие и придерживаться жесткой процедуры сборки:

1. Монтаж начинается с установки SFX блока питания. Мы использовали модульный SilverStone SX600-G, подключив только нужный набор кабелей (питание материнской платы и SATA).

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

2. Устанавливаем «в сборе» с кулером и памятью mini-ITX/mini-DTX материнскую плату (ASUS H97I-PLUS + Intel Core i5-4670K + Noctua NH-L9x65 + DDR3-1600 2x8Гб Kingston HyperX FURY HX316C10FWK2/16) и следом же плату расширения (видеокарта ASUS Radeon R7 240 2 Gb DDR3).

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Сразу же напомним про ограничение по высоте процессорного кулера – она варьируется (37–70 мм)в зависимости от того, что будет установлено на многофункциональном кронштейне.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Из-за использования кулера Noctua NH-L9x65 высотой 65 мм нам пришлось отказаться от установки кронштейна со штатным 120 мм вентилятором (с ним высота кулера не должна превышать 50 мм), однако мы все-таки провели один из тестов, где использовали только радиатор кулера Noctua и установленный кронштейн со 120 мм вентилятором, работающим на максимальных своих оборотах 1500 rpm.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

3. Последнее – это фиксация 2.5" накопителя SSD Kingston HyperX FURY 240Gb (SHFS37A/240G) в корзине с последующим монтажом в корпус. Пространство между корзиной и SFX блоком питания не такое большое, так что укладывать «полный» набор кабелей может быть затруднительным.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Результат сборки. С такой компоновкой эффективность охлаждения видеокарты у корпуса SilverStone ML09 должна быть лучше, чем у SilverStone ML06, но это нам еще предстоит проверить на практике.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Обратим внимание, что после закрытия верхней крышки вентиляционные отверстия приходятся на часть области под плату расширения и накрывают большую часть процессорного кулера, хотя хотелось бы, чтобы ряд отверстий продолжался немного правее.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Тестовый стенд и методика тестирования

  • Процессор Intel Core i5-4670K;
  • Система охлаждения Noctua NH-L9x65;
  • Термопаста Arctic MX-2;
  • Материнская плата ASUS H97I-Plus;
  • Оперативная память DDR3-1600 2x8Гб Kingston HyperX FURY HX316C10FWK2/16;
  • Видеокарта ASUS Radeon R7 240 2 Gb DDR3;
  • SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
  • Корпус SilverStone ML09;
  • Блок питания SilverStone SX600-G (600 Вт).

Тестирование корпуса в плане нагрева компонент в нем проводилось с загрузкой процессора и видеокарты с помощью утилит LinX v0.6.4 (8192 Мб, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27.

Особенности сборки в Slim HTPC-корпусе SilverStone ML09

Отдельное тестирование SSD накопителя на нагрев не производилось, так как при нагрузке на процессор и видеокарту накопитель нагревался сильнее, чем при отдельной нагрузке на него.

Температура в помещении во время тестирования составляла 24 °С.

Тестирование корпуса производилось в:

  • Вертикальном положении с закрытой верхней крышкой.
  • Горизонтальном положении с закрытой верхней крышкой.
  • Горизонтальном положении со снятой верхней крышкой.
  • Горизонтальном положении с радиатором Noctua NH-L9x65 и штатным корпусным 120 мм вентилятором.

Результаты тестирования

Нагрев компонент. Результаты получились интересные.

Простой системы.

Результаты тестирования Slim HTPC-корпуса SilverStone ML09

В простое все закономерно – температуры компонент в корпусе с горизонтальным/вертикальным размещением и с закрытой верхней крышкой без штатного 120 мм вентилятора получаются выше, чем по сравнению с открытой, причем разница в температурах процессора Intel Core i5 4670K и графического чипа R9 240 между горизонтальным положением и вертикальным составила 2 °С в пользу последнего (горячий воздух уходит вверх).

Стоило отказаться от 92 мм вентилятора кулера Noctua NH-L9x65 и установить в корпус SilverStone ML09 многофункциональный кронштейн со 120 мм вентилятором, как температуры оказались еще ниже за счет того, что вентилятор обдувает большую внутреннюю область корпуса.

Нагрузка системы.

Результаты тестирования Slim HTPC-корпуса SilverStone ML09

Практически тоже самое наблюдаем и под нагрузкой с одним «НО!» – температура процессора оказалась близка критической, достигнув 98 °С, что говорит о недостаточном воздушном потоке (давлении) штатного 120 мм вентилятора, хотя он по-прежнему положительно влияет на снижение температур графического процессора и SSD по сравнению с его отсутствием.

По температурам ядер процессора Intel Core i5 4670K (TDP 84 Вт) в разных режимах стоит сказать отдельно – под предельной нагрузкой LinX они получились достаточно высокие, а значит нужно изначально позаботиться о выборе подходящего процессора и системы охлаждения для него, способной разместиться в корпусе.

Уровень шума. В корпусе SilverStone ML09B имеется один штатный 120 мм вентилятор SilverStone APA1215L, работающий на 1500 rpm. Измеряя уровень шума напрямую от негос расстояния 1 метрбыл зафиксировано значение36,8 дБ, то есть при эксплуатации в собранной системе его работабудет заметна только в состоянии простоя – небольшой шум, который не раздражает (субъективно). Под нагрузкой уровень шума еще немного возрастает из-за работы системы охлаждения видеокарты, но все-равно остается умеренным.

Если отказаться от использования вентилятора, то уровень шума будет определяться установленными системами охлаждения процессора и видеокарты. В нашей конфигурации мы получили очень тихую работу (практически бесшумную) в режиме простоя и умеренно высокую под нагрузкой из-за работы кулера процессора Noctua NH-L9x65 на максимальных оборотах (2500 rpm).

Заключение

Сменив внешний вид передней панели и изменив внутреннюю компоновку компания SilverStone предложила пользователям новый Slim HTPC корпус SilverStone ML09 в котором сохранились черты SilverStone ML06 (многофункциональный кронштейн, корзина под установку до 4 х 2.5" накопителей, место под 2 х 80 мм вентиляторы), но появилась возможность установки двухслотовых низкопрофильных видеокарт, улучшилась эффективность охлаждения компонент как за счет изменения их размещения, так и за счет наличия тихого штатного 120 мм вентилятора.

Каких-то явных недостатков не замечено, только некоторую досаду вызвало качество фиксации передней панели (на клей), которая в нашем экземпляре частично отошла от шасси корпуса.

В целом получился SilverStone ML09 отличным компактным корпусом для создания мультимедийной/игровой системы по неплохой цене около 60 долларов.

Плюсы:

  • Солидный внешний вид с зеркальной полировкой передней панели;
  • Компактные размеры (7 литров);
  • Толстые стенки (0.8 мм);
  • Продуманность конструкции (высокая эффективность охлаждения внутренних компонент);
  • Возможность размещения корпуса в горизонтальном или вертикальном положении;
  • Наличие многофункционального кронштейна "4-в-1" (установка слим BD/DVD-привода или 2 х 2.5" или 1 х 3.5" накопителей или 120 мм вентилятора);
  • Предустановлен тихий 120 мм вентилятор (позволяет добиться высокой эффективности охлаждения компонент внутри корпуса);
  • Возможность установки 2 х 80 мм вентиляторов;
  • Возможность установки низкопрофильной двухслотовой видеокарты длиной до 175.2 мм;
  • Возможность установки кулеров высотой до 70 мм;
  • Поддержка до 4 х 2.5" накопителей;
  • Простая процедура сборки;
  • Наличие в комплекте противопылевого фильтра для 120 мм вентилятора;
  • Демократичная цена.

Минусы:

  • Трудность укладки «лишних» кабелей от блока питания;
  • Частичное отделение передней панели от металлического шасси корпуса (в нашем экземпляре).

Особенности:

  • Поддерживается только SFX блок питания.
