Обзор и тест компактного SFX-L блока питания SilverStone SX700-LPT (700 Вт)

В обзоре компактного SFX блока питания SilverStone SX600-G (600 Вт) мы уже успели упомянуть о новинке – SFX-L блоке питания SilverStone SX700-LPT, имеющимодну из самых высоких мощностей (700 Вт)среди блоков питания данного форм-фактора, что позволяет на базе него создавать компактные игровые системы с несколькими видеокартами. Но этим его возможности не ограничиваются.

Технические характеристики

• Модель: SilverStone SX700-LPT;

• Цвет: черный;

• Размеры без кабелей (Ширина x Высота x Глубина), (мм): 125 мм x 63,5 x 130;

• Вес (кг): 1,68;

• Номинальная мощность (Вт): 700;

• Пиковая мощность (Вт): 750;

• Сертификат: 80 PLUS Platinum (КПД при 20% нагрузке 90%, КПД при 50% нагрузке 92%, КПД при 100% нагрузке 89%);

• Модульная система кабелей: Есть;

• Форм-фактор: SFX-L;

• Среднее время работы (часов): 100000;

• Температура эксплуатации (градусы Цельсия): +0 – +40;

• Размер вентилятора (мм): 120;

• Уровень шума (дБ(А)): 0 – 36 дБ;

• Системы защиты: OCP (защита от перегрузки по току), OPP (защита от перегрузки), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), OVP (защита от перегрева), SCP (защита от короткого замыкания);

• Дополнительно: совместим со спецификацией ATX12V v2.4.

Входные параметры

• Напряжение (В): 90–264;

• Частотный диапазон (Гц): 47–63;

• Коррекция мощности (PFC): Активная;

• Коэффициент мощности при нагрузке 100%: >0.95.

Выходные параметры

• Ток по линии +3.3 В (А): 22;

• Ток по линии +5 В (А): 22;

• Ток по линии +12 В (А): 58.4;

• Ток по линии –12 В (А): 0.3;

• Ток по линии +5Vsb (А): 3.0;

• Стабилизация напряжения по линиям +3.3 В, +5 В, +12 В: ±3 %;

• Стабилизация напряжения по линии –12 В: ±10 %;

• Стабилизация напряжения по линии +5Vsb: ±5 %;

• Максимальная суммарная мощность +3.3 В и +5 В (Вт): 120;

• Максимальная суммарная мощность 12 В (Вт): 700.

Разъемы и длина кабелей

• 1 x ATX Mainboard 20+4-пин: 30 см (1 кабель);

• 1 x EPS/ATX 12V 4+4-пин: 40 см (1 кабель);

• 2 x PCI-E 6+2-пин: 40 см + 15 см (1 кабель);

• 2 x PCI-E 6+2-пин: 55 см + 15 см (1 кабель);

• 6 x SATA: 30 см + 20 см + 10 см (2 кабеля);

• 3 x SATA: 60 см + 15 см + 15 см (1 кабель);

• 3 x Molex: 30 см + 20 см + 20 см (1 кабель);

• 1 x FDD: 10 см (1 кабель).

Упаковка и комплектация

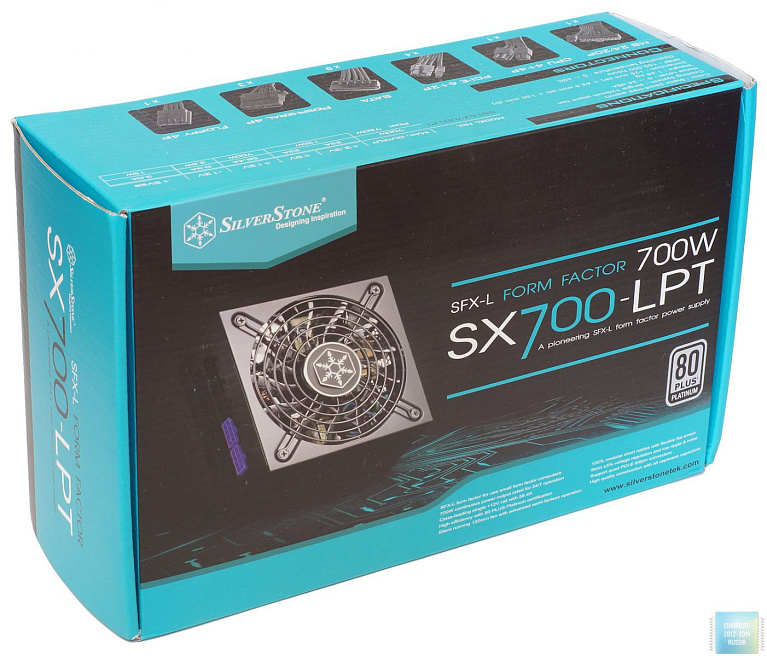

SFX-L блок питания SilverStone SX700-LPT поставляется в довольно-таки крупной прямоугольной коробке и, по сравнению с блоком питания SilverStone SX600-G, менее ярким, но все-таки эффектным, оформлением. Лицевая сторона коробки содержит достаточно много информации – модель блока питания, форм-фактор SFX-L, его мощность 700 Вт, соответствие сертификату 80 PLUS Platinum, использование тихого 120 мм вентилятора с поддержкой полупассивного режима работы, полностью модульная конструкция с плоскими кабелями и наличие четырех 6+2 пин разъемов питания PCI-E.

В развернутом видес диаграммамиэта информация дублируется с противоположной стороны коробки. Отмечается использование японских конденсаторов, высокая стабильность выходных напряжений (отклонения не должны превышать ±3 % ), наличие одной «мощной» линии +12 В (58.4 А), безвентиляторный режим работы до 30% мощности. Также краткая информация имеется и на русском языке.

Краткие характеристики, включая электрические, и набор разъемов питания представлены на одном из боков.

На корпусе блока питания SilverStone SX700-LPT имеется предупреждение/напоминание о том, что вентилятор включается только при достижении определенной мощности или до определенной температуры компонент внутри.

Комплектация несколько скромнее, чем у ранее рассмотренного SilverStone SX600-G, – отсутствует рамка-адаптер для установки в ATX корпуса, что немного нелогично при такой высокой мощности 700 Вт. В остальном все по старому – две книжечки с инструкцией по установке и информацией о блоке питания, кабель питания и 4 винта.

Набора кабелей и разъемов будет вполне достаточно для сборки любой современной системы, правда некоторые короткие – все-таки блок питания рассчитан на установку в небольшие корпуса. В коробке можно найти плоские гибкие кабели: 1 х ATX 20+4-пин (30 см), 1 x EPS/ATX 12V 4+4-пин (40 см), 2 x по два разъема PCI-E 6+2-пин (40 + 15 см и 55 + 15 см), 2 x по три разъема SATA (30 см + 20 см + 10 см), 1 x по три разъема Molex (30 см + 20 см + 20 см) и 1 x FDD (10 см).

Внешний вид

Не зная размеров можно посчитать, что перед нами стандартный ATX блок питания, но все-таки SilverStone SX700-LPT (700 Вт) относится к форм-фактору SFX-L (удлиненный) общими габаритами 125 мм (Ширина) x 63,5 мм (Высота) x 130 мм (Глубина) при весе 1,68 кг. В дизайне корпуса можно отметить фирменные черты компании SilverStone – выдавленные на верхней стороне логотип с названием компании. Благодаря форм-фактору SFX-L оказалась возможным установка 120 мм вентилятора, что потенциально позволяет добиться лучшего соотношения по эффективности обдува и уровню шума.

Верхняя сторона монолитная и содержитлоготипи название компании SilverStone.

На корпусе имеется наклейка с названием модели и электрическими характеристиками, где также отмечается его соответствие сертификату 80 PLUS Platinum. Распределение мощности вполне типично для современных блоков питания: суммарно по линиям +3.3 В и +5 В блок питания может выдать до 120 Вт, а по единственной линии +12 В до 700 Вт.

Одно из нововведений компании для компактных модульных блоков питания – это использование пластиковых заглушек на тех портах, где не требуется подключение кабелей, обеспечивая защиту разъемов от пыли. Под портами имеется наклейка с подписями для подключения какого типа кабелей они предназначены. На стенке предусмотрено место для подключения сразу двух кабелей питания с разъемами PCI-E, а значит с SFX700-LPT вполне реальны сборки с несколькими производительными видеокартами, требующими по два соответствующих разъема питания PCI-E.

На стенке, где подключается кабель питания, нашлось место для кнопки включения.

Защитная решетка с фирменным логотипом SilverStone закрывает 120 мм вентилятор с полупрозрачными лопастями, который приходится практически на весь размер корпуса.

Строение

Внутри установлен 120 мм вентилятор с маркировкой POWERYEAR PY-12015H12S (12 В, 0.22 А). Его толщина составляет 15 мм.

Информация на сайте производителе о нем отсутствует, но исходя из данных компании SilverStone, при 100 % нагрузке на блок питания, его скорость вращения должна составить 1700 rpm.

Внутренний объем корпуса блока питания используется по полной – свободного места в нем практически нет, часть элементов размещено на вертикальных платах. Сборка/распайка качественная и аккуратная. Заметно применение японских конденсаторов производства Nippon Chemi-Con (рабочая температура до 105 °С).

Присутствуют все решения, позволяющие добиться высокого КПД (>90 % ) и стабильных выходных напряжений:

– EMI-фильтр.

– Блок активной коррекции мощности (APFC).

– Контроллеры, размещенные на отдельных платах: LLC-преобразователь Infineon ICE2HS01G, схема стабилизации выходных напряжений на базе микросхемы Anpec и микросхема Silicon Touch PS223, реализующая основные защиты OVP/UVP, OCP.

Тестовый стенд

Чтобы максимально нагрузить блок питания SilverStone SX700-LPT нам пришлось отказаться от типичной конфигурации, используемой нами в тестах компактных корпусов/систем и проверить работу в конфигурации:

• Центральный процессор: Intel Core i5 4670K;

• Система охлаждения: Noctua NH-L9x65;

• Термоинтерфейс: ARCTIC MX-2;

• Материнская плата: ASUS Z97 PRO;

• Оперативная память: DDR3-1600 2x8Gb Kingston HyperX FURY HX316C10FWK2/16;

• Видеокарта: ASUS Radeon R9 390 8GB DirectCU II;

• Накопители: SSD Kingston HyperX FURY 240Gb (SHFS37A/240G);

• Корпус: открытый стенд;

• Блок питания: SilverStone SX700-LPT (700 Вт).

Режимы работы системы:

1. Простой системы. Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i5 4670K.

2. Нагрузка процессора (CPU). Для нагрузки использовалась утилита LinX v0.6.5.

3. Нагрузка видеокарты (GPU). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920x1080, сглаживание 4xMSAA.

4. Комбинированная нагрузка CPU+GPU. Тесты LinX и FurMark, запущенные одновременно.

Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G. Цифровой мультиметр M890C+ использовался для контроля напряжений.

Тестирование

Выходные напряжения.

Как видно, «строгая стабилизация напряжения ±3%», указанная производителем, вполне подтверждается. Наибольшее отклонение не превысило 1,2% и это по линии +5 В, для +3.3 В и +12 В оно составило менее 1%. Все напряжения изначально немного завышены и с ростом нагрузки едва снижаются.

КПД. Значения КПД не измерялись, но производитель приводит типичные значения для блоков питания стандарта 80 PLUS Platinum.

Фактор мощности.

Достаточно высокий показатель коэффициента мощности регистрируется для блока питания SilverStone SX700-LPT, доходя до значения 0,99.

Нагрев и уровень шума.Блок питания SilverStone SX700-LPT относится к категории полупассивных, обеспечивая безвентиляторный режим работы при нагрузке до 30% (до ~200 Вт) или при нагреве определенной температуры. Напомним график зависимости скорости вращения вентилятора в зависимости от нагрузки.

На тестовой платформе были получены следующие результаты:

1. Режим простоя (начало работы, 15 минут бездействия) – потребление системы 48-49 Вт, вентилятор не крутится, температура самой горячей стенки корпуса (верхней) составила 29,6 °С.

2. Нагрузка CPU (потребление 141-144 Вт) – вентилятор также не крутится, наблюдался рост температуры до 31,5 °С.

3. Нагрузка GPU (потребление 368-375 Вт) – включение вентилятора, рост оборотов до 670 rpm (измерялись с помощью бесконтактного тахометра). Шум незаметен. Температура корпуса 37,4 °С.

4. Нагрузка CPU+GPU (потребление 435-445 Вт) – работа вентилятора на оборотах в диапазоне 1000-1150 rpm, заметно незначительное, но комфортное, повышение уровня шума (существенно ниже уровня шума работы систем охлаждения процессора и видеокарты). Нагрев стенки корпуса составил 39,8 °С.

Особенность – после снятия нагрузки вентилятор останавливается практически сразу же (спустя 3-5 секунд) и температура стенки корпуса блока питания в режиме простоя после этого даже немного выросла, составив 40,1 °С и не опускалась.

Заключение

Ну что ж, стоит отметить, что компания SilverStone в очередной раз показала, что ей по силам выпустить на рынок флагманский продукт – блок питания SilverStone SX700-LPT (700 Вт), рассчитанный на использование в компактных производительных игровых сборках с несколькими видеокартами (присутвуют 4-я разъема6+2-пин PCI-E и имеет выходную мощность по линии +12 В до 700 Вт).

Вместе с высокой мощностью пользователь получит блок питания с сертификатом 80 PLUS Platinum, гарантирующим высокий КПД при работе, отличную стабильность выходных напряжений, полностью модульную конструкцию с плоскими кабелями и полупассивный режим работы, позволяющий, при небольшой нагрузке (до 200 Вт), создать реально тихую систему.

К относительным недостаткам отнесем все-таки его несколько большую глубину из-за реализации в форм-факторе SFX-L, отсутствие в комплекте адаптера под форм-фактор ATX и короткие кабели 20+4-пин ATX и 4+4-пин EPS/ATX12V, что в совокупности ограничивает его применение корпусами, рассчитанными на установку блоков питания SFX-L. Хотя при желании можно купить отдельные аксессуары: адаптер SST-PP08B и необходимый набор длинных кабелей из серии аксессуаров для блоков питания SST-PP06.

Как и подобает, стоимость компактного флагмана, блока питания SilverStone SX700-LPT (700 Вт), достаточно высока и составляет 150 долларов. Однако при сборке компактной топовой игровой системы вопрос цены у большинства пользователей может отойти на второй план.

Плюсы:

• Высокое качество изготовления и качественные компоненты;

• Высокая выходная мощность 700 Вт;

• Сертификат 80 PLUS Platinum;

• Отличная стабильность выходных напряжений (отклонение от номинала менее 1,2 %);

• Полностью модульная конструкция с гибкими плоскими кабелями;

• Заглушки на неиспользуемых разъемах блока питания (не скапливается пыль);

• Возможность сборки игровой системы с несколькими видеокартами (доступно 4 разъема PCI-E 6+2-пин);

• Безвентиляторный режим работы до 30 % мощности;

• Тихая работа 120 мм вентилятора при типовой нагрузке.

Минусы:

• В комплекте нет адаптера для установки в ATX корпус;

• Относительно большая глубина (форм-фактор SFX-L).

Особенности:

• В комплекте идут короткие кабели, длиныкоторых не хватит приустановкев ATX корпус.
