Обзор и тест компактного игрового HTPC-корпуса Fractal Design NODE 202

Сегодня мы познакомим нашего читателя с самым компактным (на текущий момент) корпусом шведской компании Fractal Design. Таким корпусом стал Fractal Design NODE 202 с общим объемом 10,2 литра, который…
Обзор и тест компактного игрового HTPC-корпуса Fractal Design NODE 202

Сегодня мы познакомим нашего читателя с самым компактным (на текущий момент) корпусом шведской компании Fractal Design. Таким корпусом стал Fractal Design NODE 202 с общим объемом 10,2 литра, который пополнил серию NODE, предназначенную для сборки HTPC/файл-сервера или медиа/игрового ПК. Он может поставляться в комплекте с блоком питания Fractal Design Integra SFX 450 Вт, тем самым производитель снял с пользователя проблему выбора«подходящего» блока питания.

Спецификация

  • Модель: Fractal Design NODE 202;
  • Цвет: черный;
  • Вариант установки: горизонтально или вертикально;
  • Поддержка материнских плат: Mini-ITX;
  • Отсеки для накопителей: 2 х 2.5" под HDD/SSD;
  • Слотов расширения: 2;
  • Система охлаждения: 2 посадочных места под 120 мм вентиляторы рядом с видеокартой;
  • Совместимость с процессорными кулерами: высота до 56 мм;
  • Совместимость с блоком питания: SFX с длиной до 130 мм;
  • Совместимость с видеокартами: максимальные габариты 310 мм (Длина) х 145 мм (Ширина) х 47 мм (Толщина);
  • Интерфейс лицевой панели: 2 х USB 3.0, 1 x Наушники, 1 х Микрофон и кнопка питания со светодиодом (белый);
  • Объем: 10,2 литра;
  • Габариты корпуса: 377 мм (Ширина) х 82 мм (Высота) х 330 мм (Глубина);
  • Размеры корпуса (вертикальная установка): 377 мм (Ширина) х 88 мм (Высота) х 332 мм (Глубина);
  • Размеры корпуса (горизонтальная установка): 125 мм (Ширина) х 385 мм (Высота) х 332 мм (Глубина);
  • Вес (нетто): 3,5 кг.

Упаковка и комплектация

Уже достаточно давно компания Fractal Design отказалась от цветного оформления коробок с корпусами, каквпрочеми некоторые другие производители, но нельзя сказать, что от этого пострадала информационная составляющая. На небольшой коробке корпусанашлось достаточно места, чтобы показать его внешний вид с вариантами ориентации(вертикально или горизонтально), а так же с узких сторон отразить спецификации и формат поставки (с блоком питания Fractal Design Integra SFX 450 Вт или без).

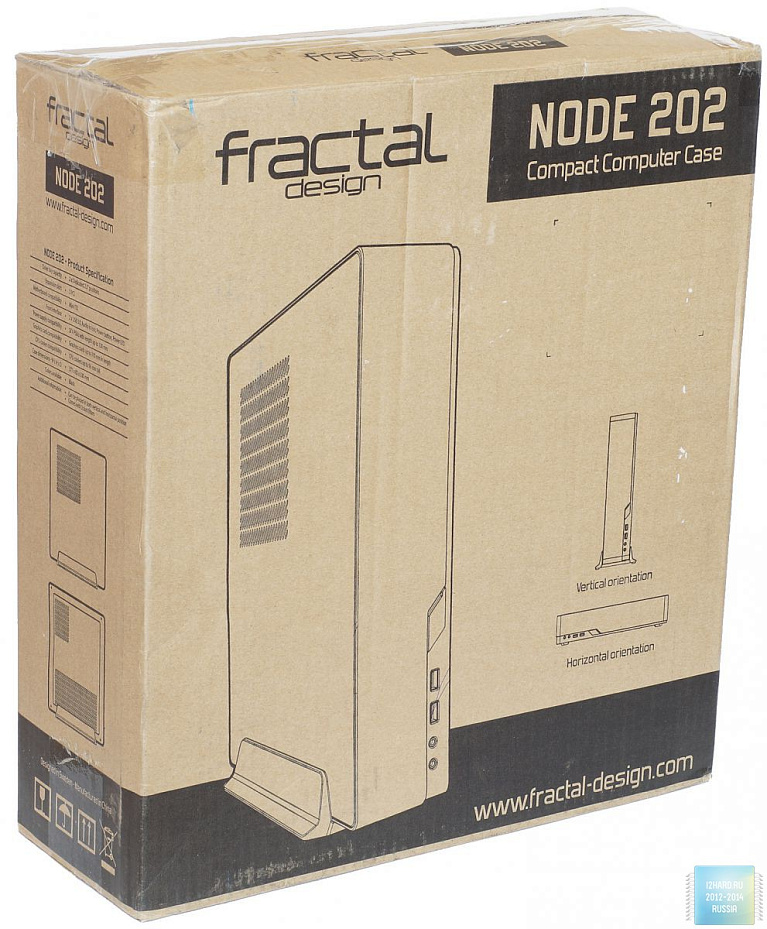

Упаковка и комплектация корпуса Fractal Design NODE 202

Никуда не делось подробное описание деталей конструкции корпуса на нескольких языках, где присутствует русский:

  • Объем корпуса 10,2 литра

  • Двухкамерная конструкция с отдельными камерами под материнскую плату и видеокарту

  • Наличие большого пространства под видеокарту длиной до 310 мм

  • Поддержка установки до двух 2.5" накопителей

  • Наличие портов 2 x USB 3.0, 2 х Аудио (наушники, микрофон)

  • Наличие воздушных фильтров для областей видеокарты, материнской платы и блока питания

  • Наличие в комплекте подставки для вертикального ориентации корпуса или горизонтальной

Упаковка и комплектация корпуса Fractal Design NODE 202

Что касается комплектации, то в нее входит все необходимое, чтобы можно было начать использовать корпус по прямому назначению.

Это собственно подставка.

Упаковка и комплектация корпуса Fractal Design NODE 202

Противопылевые фильтры (уже закреплены), четыре резиновые ножки для горизонтальной ориентации корпуса, одноразовые стяжки (6 шт), наборы винтов в пакетиках и PCI-E x16 райзер-адаптер.

Упаковка и комплектация корпуса Fractal Design NODE 202

Ну и конечно же руководство пользователя, брошюра о продуктах Fractal Design и лист-предупреждение.

Упаковка и комплектация корпуса Fractal Design NODE 202

Внешний вид и организация

В дизайне корпуса Fractal Design NODE 202 прослеживается фирменный строгий стиль компании, где черный цвет является основным, и нашлось место для глянцевых элементов. Он достаточно компактный – 377 мм (Длина) x 82 мм (Высота) x 330 мм (Глубина), что обеспечивает ему общий объем10,2 литра, но в тоже время на его базе можно собрать полноценную домашнюю игровую/HTPC-систему с дискретной видеокартой.

Внешний вид и организация корпуса Fractal Design NODE 202Внешний вид и организация корпуса Fractal Design NODE 202

Помимо вертикального размещения возможна и его горизонтальная ориентация.

Внешний вид и организация корпуса Fractal Design NODE 202

На лицевой стороне присутствует название производителя Fractal Design. По виду сзади можно оценить компоновку – в вертикальном положении область для платы расширения (видеокарты) сделана внизу, а верх – это область под материнскую плату.

Внешний вид и организация корпуса Fractal Design NODE 202

Набор портов для небольшого корпуса вполне стандартный: 2 x USB 3.0, 2 x Аудио (наушники, микрофон) и над ними разместилась кнопка включения. Все они находятся на глянцевой части корпуса, так что при активном использовании, в случае «промаха», на пластике будут оставаться отпечатки.

Внешний вид и организация корпуса Fractal Design NODE 202

На широких «боках» хорошо видны области с вентиляцией, имеющей оригинальные диагональные овальные отверстия, – для материнской платы, видеокарты и блока питания. Для каждой из них предусмотрено использование противопылевого фильтра, так как именно через них воздух будет поступать внутрь корпуса.

Внешний вид и организация корпуса Fractal Design NODE 202Внешний вид и организация корпуса Fractal Design NODE 202

Также области вентиляции есть и с узких сторон, правда они не имеют противопылевых фильтров (предназначены пассивного для отвода горячего воздуха).

Внешний вид и организация корпуса Fractal Design NODE 202

Внешний вид и организация корпуса Fractal Design NODE 202

Состоит корпус из двух пластиковых крышек, соединяемых между собой четырьмя винтами.

Внешний вид и организация корпуса Fractal Design NODE 202

Внешний вид и организация корпуса Fractal Design NODE 202

К одной из них, на защелках, крепится основное металлическое шасси. Два противопылевых фильтра (для области видеокарты и блока питания) фиксируются на шасси с помощью рамок-магнитов, что делает процедуру их снятия очень простой. Чтобы «не дребезжать» и «не провисать» на нижней части шасси имеются три мягких демпфера. Кстати, в шасси есть большое окнодля установки бекплейт кулера без демонтажа платы.

Внешний вид и организация корпуса Fractal Design NODE 202

Конструктивно корпус Fractal Design NODE 202 состоит из двух изолированных отсеков, между которыми нашлось место для однойкорзины на два 2.5" накопителя.

Внешний вид и организация корпуса Fractal Design NODE 202

Первый отсек – это зона для mini ITX материнской платы и SFX блока питания с глубиной до 130 мм.

Внешний вид и организация корпуса Fractal Design NODE 202

Зона для материнской платы ничем особым не примечательна, видны тольковыступы на шасси для легкой фиксации прокладываемых кабелей стяжками и ...

Внешний вид и организация корпуса Fractal Design NODE 202

... съемная «стенка» с местом под крепление PCI-E райзер-адаптера. Окнодля проводки кабелей во второй отсек находится посередине перегородки, разделяющей отсеки.

Внешний вид и организация корпуса Fractal Design NODE 202

Блок питания «садится» на четыре мягких демпфера.

Внешний вид и организация корпуса Fractal Design NODE 202

Рядом с ним же находится корзина под 2 x 2.5" накопителя, которая фактически и ограничивает глубину блока питания. Для надежной фиксации прикручивается она одним винтом к перегородке. Установить 3.5" накопители или внешний 5.25" привод не получиться – такова плата за компактность.

Внешний вид и организация корпуса Fractal Design NODE 202

Второй отсек – это непосредственно область под двухслотовую видеокарту с длиной до 310 мм, шириной до 145 мм и толщиной до 47 мм.

Внешний вид и организация корпуса Fractal Design NODE 202

Чтобы видеокарта «не провисала» при горизонтальной ориентации корпуса снизу имеется перемещаемая ножка с мягким демпфером. Кстати, над ней проходит кабель питания, а для лучшего обдува в этой области можно установить два 120 мм вентилятора.

Внешний вид и организация корпуса Fractal Design NODE 202

Особенности сборки

В очередной раз отметим, что процедура сборки в компактных корпусах жестко регламентирована прилагаемым руководством пользователя. У корпуса Fractal Design NODE 202 она очень подробная, с картинками и русскоязычной частью.

Сама процедура достаточно простая:

1. Сначала устанавливаем SFX блок питания. В нашем случае это модульный SilverStone SX600-G (600 Вт). Перед установкой к нему прикручивается рамка, которая выполняет роль направляющей как при его фиксации, так и для воздуха, чтобы он выводился вне корпуса, а не оставался внутри.

Сборка в корпусе Fractal Design NODE 202Сборка в корпусе Fractal Design NODE 202

2. Следующий элемент монтажа – крепление mini ITX материнской платы ASUS H97I PLUS в сборе с процессором Intel Core i3 4160, боксовым кулером Intel (Noctua NH-L9x65 не подошел из-за ограничений по высоте) и оперативной памятью DDR3-1600 2x8Гб Kingston HyperX FURY HX316C10FWK2/16. Параллельно подключаем к ней необходимые кабели питания, системной панели и аудио.

Сборка в корпусе Fractal Design NODE 202

3. Далее идет установка 2.5" накопителя, который прикручиваются винтами к внутренней стороне корзины.

Сборка в корпусе Fractal Design NODE 202

Одна из особенностей – кабели блока питания, интерфейсный SATA и длинные кабели самого корпуса придется укладывать именно в пространстве между блоком питания и корзиной под накопители. Так что пространство получается «тесным», поэтомупредпочтительно использование блока питания со съемными кабелями.

Сборка в корпусе Fractal Design NODE 202

4. Следующая операция необходима, если планируется использовать дискретную видеокарту, например такую как ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5). Потребуется демонтировать переходную планку, закрепить на ней PCI-E райзер-адаптер и только потом зафиксировать видеокарту.

Сборка в корпусе Fractal Design NODE 202Сборка в корпусе Fractal Design NODE 202

Кстати, используемая намивидеокарта едва влезла в корпус из-за особенностей крепления рамки жесткости системы охлаждения, оказавшейся близко расположенной к отверстию переходной планки.

Сборка в корпусе Fractal Design NODE 202

Устанавливаем все это в корпус и, из-за ширины видеокарты, пришлось отказаться от удерживающей видеокарту ножки при горизонтальном размещении, отчего видеокарта в правой части немного провисла, что хорошо видно на фото.

Сборка в корпусе Fractal Design NODE 202

Финальный результат сборки – компактная система с игровой видеокартой. Обратим внимание, что при горизонтальном размещении видеокарта будет «смотреть» вниз и возможны проблемы с ее охлаждением из-за небольшой высоты ножек (~5 мм), затрудняющих поступление холодного воздуха снизу.

Сборка в корпусе Fractal Design NODE 202Сборка в корпусе Fractal Design NODE 202

Примечание: фото сделаны в «перевернутом» виде - отсек с материнской платой должен быть вверху.

Тестовый стенд и методика тестирования

  • Процессор: Intel Core i3-4160;
  • Система охлаждения: Intel Box;
  • Термопаста: Arctic MX-2;
  • Материнская плата: ASUS H97I-Plus;
  • Оперативная память: DDR3-1600 2x8Гб Kingston HyperX FURY HX316C10FWK2/16;
  • Видеокарта:ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
  • SSD накопитель: Kingston HyperX FURY 240Gb (SHFS37A/240G);
  • Корпус: Fractal Design NODE 202;
  • Блок питания SilverStone SX600-G (600 Вт).

На фоне Fractal Design Define R5 смотрится корпус Fractal Design NODE 202 очень небольшим, но внутри него разместилась игровая начинка.

Тестовый стенд и методика тестирования корпуса Fractal Design NODE 202

Тестирование корпуса в плане нагрева компонент в нем проводилось с загрузкой процессора и видеокарты с помощью утилит LinX v0.6.4 (10240Мб, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~25 минут (до стабилизации температуры видеокарты). Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27.

Тестовый стенд и методика тестирования корпуса Fractal Design NODE 202

Также, как и с корпусамиSilverStoneRAVENRVZ02иML08Bотдельное тестирование SSD накопителя на нагрев не производилось, так как под нагрузкой процессора и видеокарты нагревался воздух внутри и, как следствие, росла температурасамогонакопителя.

Температура в помещении во время тестирования составляла 27 °С.

Тестирование корпуса производилось в:

  • Горизонтальном положении с закрытыми стенками.
  • Вертикальном положении с закрытыми стенками.
  • Вертикальном положении со снятыми стенками – использовался для оценки эффективности охлаждения корпуса.

Результаты тестирования

Нагрев компонент.Простой системы.

Результаты тестирования корпуса Fractal Design NODE 202

Нагрузка системы.

Результаты тестирования корпуса Fractal Design NODE 202

* Температуры при принудительном прекращении тестирования через 5 минут, после старта.

Вполне ожидаемо, что температуры основных компонент в компактном корпусе Fractal Design NODE 202, не имеющем активной вентиляции, с использованием штатных систем охлаждения процессора Intel Core i3 4160 и видеокарты ASUS Radeon R9 390 получились высокими, но допустимыми, заставив работать их системы охлаждения на максимуме. Разница при вертикальном размещении корпуса с открытыми и закрытыми стенками составила для процессора 5 °С, для видеокарты 6°С, для накопителя 9 °С, что для процессора и видеокарты не так уж и плохо, хотя отметим, что температура процессора в компактных корпусах SilverStone была меньше. Последнее объясняется иным размещением отсеков, когда горячая видеокарта нагревает пространство выше,да и пластиковые стенки не способствуют теплоотводу.

Единственный вариант, при котором эксплуатация корпуса с игровой видеокартой противопоказана – это его горизонтальное размещение, впрочемтоже самое мы отмечали и в обзорах компактныхкорпусовSilverStone.

Уровень шума. Компактный корпус Fractal Design NODE 202 не имеет в своем составе активных систем охлаждения (вентиляторов), так что в изначальном варианте он не генерирует шума, но его размеры с небольшим пространством, влияющемна температуру воздуха внутри, и, конечно же, применение систем охлаждения процессора и видеокарты будут определять общий уровень шума. Так в простое, при невысоких температурах, системы охлаждения работают очень тихо и небольшой шум от их работы заметен только с близкого расстояния. Стоит только «нагрузить» систему, как сразу же начинает выделяться шумная (вплоть до раздражения) работа боксового кулера процессора Intel (3100 rpm) и вентиляторов системы охлаждения видеокарты ASUS Radeon R9 390, так как они, из-за высокого нагрева, начинают работать на своих максимальных оборотах.

Заключение

Протестированный нами компактный корпус Fractal Design NODE 202 получился очень интересным и привлекательным для покупки. В первую очередь это качественный корпус от именитого шведского производителя Fractal Design со строгим фирменным дизайном и возможностью вертикального или горизонтального размещения. Его функционал позволяет собрать игровую/HTPC-систему с производительной видеокартой длиной до 310 мм, чего более чем достаточно – в комплекте есть все необходимое для этого. Радует и продуманность конструкции с системой кабель-менеджмента и противопылевыми фильтрами в тех зонах, где применяется активное охлаждение для устанавливаемых внутрь компонент (кулера процессора, блока питания и видеокарты). Стоит также упомянуть о модификации со штатным блоком питания Integra SFX 450 Вт, что снимает проблему выбора подходяшего SFX блока питания.

Чтобы предложить потенциальным покупателям корпус с минимальными размерами (общий его объем составляет всего 10,2 литра) производителю пришлось чем-то жертвовать и результатом этого стала невозможность установки внутрь 5.25" привода и 3.5" накопителей, а также ограничения по высоте кулера процессора (56 мм), применением SFX блока питания.

В качестве особенностей отметим, что использовать корпус в горизонтальном положении с производительной видеокартой будет невозможно из-за недостаточной эффективности охлаждения последней (если только не пытаться установить снизу дополнительные 2 х 120 мм вентиляторы для нагнетания воздуха). Так что выбирать компоненты нужно продуманно и статься использовать «холодные» решения, например процессор Intel и видеокарту Nvidia.

Компактные корпуса с возможностью сборки полноценной игровой системы стоят на рынке немало и ценник в 5700 рублей за корпус Fractal Design NODE 202 нам кажется не таким высоким, так как аналогичные варианты стоят приблизительно столько же.

Плюсы:

  • Строгий фирменный стиль;
  • Компактные размеры (общий объем 10,2 литра);
  • Высокое качество изготовления;
  • Возможность ориентации корпуса горизонтально или вертикально;
  • Наличие съемных противопылевых фильтров;
  • Поддержка блока питания стандарта SFX;
  • Поддержка установки двухслотовой видеокарты длиной до 310 мм;
  • Возможность установки 2 х 120 мм вентиляторов в отсеке под видеокарту;
  • Простая процедура сборки;
  • Наличие системы кабель-менеджмента;
  • Неплохая комплектация.

Минусы:

  • Нижнее размещение отсека под видеокарту, которая может нагревать воздух верхнего отсека (влияет на нагрев процессора и 2.5" накопителей);
  • Недостаточная эффективность охлаждения видеокарты топ-уровня при горизонтальном положении корпуса.

Особенности:

  • Наличие ограничений по высоте кулера (до 56 мм) и размерам видеокарты;
  • Невозможно установить 5.25" привод и 3.5" накопитель.
