Обзор и тест материнской платы ECS Z170-CLAYMORE

Многим уже примелькались материнские платы от широко известных брендов, таких как ASUS, MSI и Gigabyte. Думаю ни для кого не секрет, что в последнее время данный сегмент стал весьма однообразен и уже с трудом можно найти что-то отличающееся по цене или функциональным особенностям. Но помимо могучей троицы и Intel, которая представлена разве что в сегменте серверных решений, есть еще пару производителей занимающихся выпуском системных плат на актуальных чипсетах. Так, компания ECS представила общественности свою топовую модель Z170-CLAYMORE, которой будет посвящена наша статья.

Спецификация

• Производитель: ECS;
• Модель: Z170-CLAYMORE;
• Сокет: LGA1151;
• Поддерживаемые процессоры: Core i7/Core i5 (Skylake-S);
• Чипсет: Intel Z170;
• Память: 4 x DIMM, до 64GB, DDR4;
• Слоты расширения: 5 x PCIe 3.0/2.0 x16;
• Поддержка SATA/RAID: чипсет 6 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10; 1x SATA Express port, M.2 Socket 3 (тип 2242/2260/2280);
• Сетевой контроллер: Realtek DRAGON LAN Chip 8118AS;
• Поддержка Wi-Fi/BT: отсутствует;
• Аудиокодек: Realtek ALC1150;
• Порты USB: 2 x USB 3.1 (Type-A) 6 × USB 3.0, 8 × USB 2.0;
• Питание материнской платы: 24 + 8 pin;
• Разъемы на задней панели: 2 x PS/2, HDMI, DisplayPort, 2 x USB 3.1 (Type-A), Ethernet, 4 × USB 3.0, 4 × USB 2.0, 6 × аудио разъёмов;
• Форм-фактор: ATX;
• Цена: 12000 руб.

Упаковка и комплектация

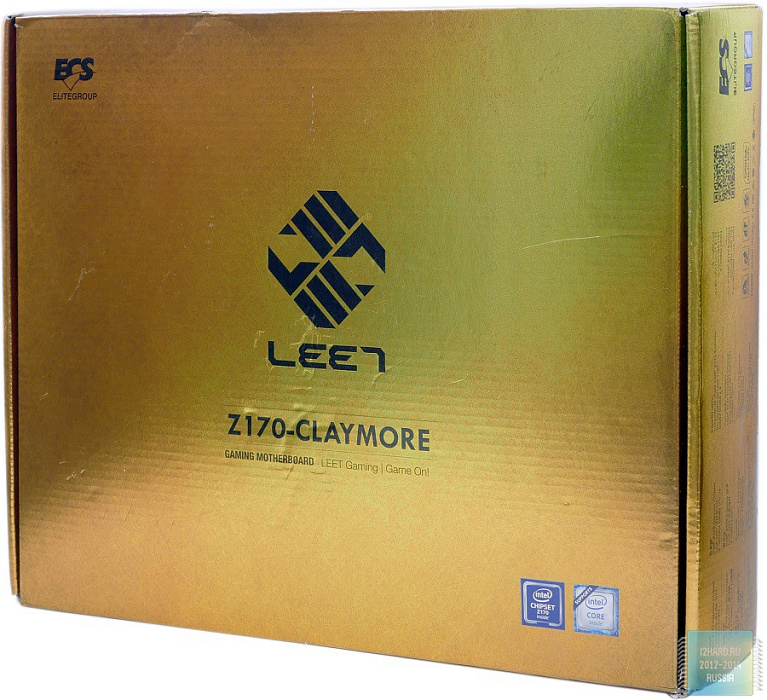

Оформление коробки очень спорное. С одной стороны задумка производителя понятна, выделиться на фоне конкурентов используя золотистую цветовую схему. Однако, реализовано это было не очень и при изменении угла падающего освещения золотистый плавно переходит в зеленоватый цвет.

Если лицевая сторона лишена какой-либо информации, то вот с обратной стороны производитель решил выделить некоторые особенности модели: порт HDMI 2.0 и поддержка нескольких графических карт, наличие наиболее актуальных и современных разъемов SATA Express/ M.2 (Socket 3)/ USB 3.1 и использование продвинутого сетевого контроллера для комфортной игры по сети.

Печатная плата снабжена антистатическим пакетом и находится в верхнем отсеке коробки.

Все аксессуары и комплект поставки расположены в нижнем отсеке. Перечислим содержимое:

• Руководство пользователя;
• Заглушка для задней панели;
• Четыре кабеля SATA;
• Опорные шурупы для установки платы в разъем M.2;
• Диск с драйверами.

Внешний вид и особенности платы

Материнская плата размером 305×220 мм выполнена в форм-факторе ATX. Черная цветовая гамма стала уже в своём роде классической, так как отлично сочетается в любой сборке с другими комплектующими. ECS решила пойти по знакомому пути и оформить плату также в черном цвете, разбавив оформление небольшими вставками золотистого цвета. А было бы весьма неплохим решением выпустить на рынок материнскую плату в белом цвете, хотя спрос на такую модель был бы предсказуемо ниже.

Компоновку платы можно назвать классической, что создает дополнительное удобство при сборке компьютера. Все важные элементы или особенности подписаны белым цветом. В общей сложности, для подключения корпусных вентиляторов доступно шесть разъемов (4 х 4-пин и 2 х 3 пин).

Панель со всевозможными интерфейсами включает в себя:

• 2 x PS/2 для подключения мыши и клавиатуры;
• 1 х DisplayPort;
• 1 x HDMI 2.0;
• 2 x USB 3.1 (Type-A);
• 4 x USB 2.0;
• 4 x USB 3.0;
• 1 x LAN (RJ45);
• 6 × аудио разъёмов.

В левом верхнем углу расположен коннектор для дополнительного питания на 8-пин а за ним можно обнаружить ШИМ-контроллер, который предназначен для управления подсистемой питания.

Далее видим разъем CPUFAN1 для подключения процессорного кулера.

Следом расположены еще два 4-х контактных разъема, CPUFAN2 пригодится для подключения процессорного кулера, а SYSFAN3 для питания корпусного вентилятора.

Максимальный объем поддерживаемой памяти составляет 64 ГБ. Частотный диапазон варьируется в промежутке от 2133 МГц до 3200 МГц, чего вполне достаточно для любых модулей типа DDR4. Обратите также внимание на защелки с одной стороны, данный способ установки оперативной памяти не будет мешать установленной видеокарте.

Рядом с коннектором 24-пин расположен разъем для вывода двух портов USB 3.0 на переднюю панель корпуса.

Шесть портов SATA 6 Гбит/с базируются на интегрированном в родной чипсет контроллере. При этом, четыре из них отдельные, а два оставшихся входят в состав разъема SATA Express.

На нижней кромке справа расположено:

• F_Panel – подключение коннекторов фронтальной панели;
• FUSBEZC – коннекторы USB 2.0 с поддержкой быстрой зарядки мобильных девайсов;
• POWER – кнопка включения;
• RESET – кнопка перезагрузки;
• POSTH/POSTL – индикатор POST-кодов;
• SPI_ROM – микросхема БИОСа;
• CASE – подключение датчика мониторинга вскрытия корпуса;
• CLR-CMOS – сброс настроек БИОСа.

На нижней кромке слева можно обнаружить:

• FUSB – коннекторы USB 2.0;
• SYSFAN2 – разъем для вентилятора;
• BZ – коннектор для спикера;
• SPDIFO – цифровой выход.

Следом расположен разъем для TPM модуля (повышение безопасности системы) и F_AUDIO для вывода звука на фронтальную панель. А под наклейкой AMI-Aptio скрывается микросхема IT8625E, которая выполняет функцию системного мониторинга.

Для установки плат расширения доступно пять разъемов PCIe 3.0/2.0 x16, которые работают по следующей схеме:

• 1 - PCIe 3.0/2.0 x16 (x16 или x8);
• 2 - PCIe 3.0/2.0 x16 (x4);
• 3 - PCIe 3.0/2.0 x16 (x8 или x4);
• 4 - PCIe 3.0/2.0 x16 (x4);
• 5 - PCIe 3.0/2.0 x16 (x4).

К сожалению, поддержка SLI не реализована, присутствует только CrossFireX.

За распределение пропускной способности шин PCI-e ответственны специализированные мультиплексоры ASM1480 производства ASMedia.Плата снабжена разъемом M.2, который позволяет подключать совместимые устройства различного типоразмера (2242/2260/2280).

Для более оптимального размещения видеокарт в слотах PCIe производитель приводит соответствующую таблицу.

Звук построен на восьмиканальном аудиокодеке Realtek ALC1150, а в качестве гигабитного сетевого контроллера выступает Realtek DRAGON 8118AS.

Далее видим разъем SYSFAN1 для питания корпусного вентилятора.

Для охлаждения подсистемы питания установлены два радиатора соединенные между собой тепловой трубкой. Контакт происходит через теплопроводящие резинки, которые предохраняют элементы от повреждения во время установки. Чипсет охлаждается отдельным радиатором с фирменной символикой.

Набор системной логики Intel Z170 поддерживает самые современные процессоры и на данный момент является наиболее функциональным для платформ на сокете LGA1151.

Силовая часть выполнена по двенадцатифазной схеме с удвоителями промаркированными как 11ACRZ. Каждая фаза построена на одном транзисторе UBIQ с маркировкой M3004M и одном транзисторе Sinopower с маркировкой 4373NA.

Управление подсистемой питания реализовано на ШИМ-контроллере 95855.

Наличие портов стандарта USB 3.1 обеспечено сторонним контроллером ASMedia с маркировкой ASM1142. А микросхема с обозначением MCDP2800 производства MegaChips выполняет функцию преобразователя сигнала между видеовыходами DisplayPort1.2a и HDMI 2.0.

Настройки UEFI BIOS

На данной плате используется UEFI BIOS компании AMI. Многие так и не догадались, как сделать скриншоты, так как информация об этом нигде не указана. Оказалось, что данная функция возложена на клавишу F10, которая у большинства ассоциируется с выходом из БИОСа и сохранением измененных настроек. Достаточно нажать ее и выбрать соответствующее устройство для сохранения изображения.

Первый режим (EZ Mode) выглядит красиво, но обладает минимальным набором опций. Однако, реализация смены между загрузочными устройствами выполнена весьма удобно и интересно. Достаточно зажать кнопку мыши на требуемой иконке и передвинуть ее в нужное место, тем самым задав приоритет загрузки.

Помимо мониторинга температуры процессора и материнской платы вы можете сбросить настройки на заводские, перейти в режим с расширенными настройками или попытать счастья с опцией Performance, которая выполняет автоматическую настройку параметров для увеличения быстродействия. В нашем случае, после выбора и сохранения этого параметра система не стартовала, поэтому пришлось сбросить настройки.

Перейдём в режим Advanced Mode и рассмотрим каждый раздел по-отдельности:

Main – установка времени, даты и выбор языка.

Advanced – набор изменяемых опций для сетевого адаптера, активация энергосберегающих технологий, задание конфигурации для SATA/USB портов, процессора и мониторинг вращения подключенных вентиляторов.

Chipset – изменение параметров для встроенной графики и других интегрированных в систему устройств.

M.I.B. X – обширный выбор настроек для разгона процессора и памяти, а также вкладка для мониторинга и изменения питающего напряжения. Кроме того, здесь можно загрузить созданный ранее профиль с настройками.

Security – настройки безопасности, установка пароля для пользователя или администратора.

Boot – установить быстрый старт системы или задать приоритет загрузки с носителя.

Exit – сохранить или сбросить изменение настроек и выйти.

Фирменные утилиты

С фирменным программным обеспечением ECS мы уже познакомились при рассмотрении материнской платы Z97-MACHINE. Следует признать, что утилиты снабжены весьма упрощенным интерфейсом и открывают доступ к ограниченному набору параметров. В прошлый раз было отмечено, что найти и скачать требуемый набор ПО с сайта производителя задача не из легких. На этот раз ссылки не были найдены ни в разделе закачек ни где либо еще на странице с материнской платой. В общем либо вы по старинке используете комплектный диск, либо придётся поискать ПО через поисковик.

eBLU – проверяет доступные обновления БИОС на сайте производителя и позволяет обновить при необходимости.

eDLU – предоставляет ссылку на сайт производителя для загрузки обновленных драйверов.

eSF – открывает доступ к регулировке скорости вращения подключенных вентиляторов. Выбрать можно из готовых пресетов или настроить поведение вентиляторов в ручную.

eOC – а вот во время установки данной утилиты возникли проблемы, во всяком случае при использовании Windows 8.1. В активном состоянии eOC предлагает весьма ограниченный набор опций по изменению напряжения и мониторингу температуры.

Диспетчер Realtek HD – вспомогательная утилита для более тонкой настройки звука.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6700K (4000 МГц);
• Материнская плата: ECS Z170-CLAYMORE;
• Кулер: Raijintek Triton 280;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
• Видеокарта: ASUS ROG MATRIX GTX 980 Ti Platinum;
• Накопитель SSD: Samsung 850 Pro 512GB (MZ-7KE512BW);
• Регулятор вращения вентиляторов: Schyte Kaze Q-12;
• Блок питания: SeaSonic Snow Silent-1050 1050W;
• Корпус: NZXT Switch 810;
• Монитор: VIEWSONIC VP2770-LED;
• Операционная система: Windows 8.1 64-bit.

В качестве центрального процессора использовался Intel Core i7-6700K. Роль термоинтерфейса была возложена на Arctic Cooling MX-2.

Разгон и тестирование

Было решено сравнить производительность процессора в двух случаях, при работе на частоте 4000 МГц и в режиме разгона. С помощью материнской платы ECS Z170-CLAYMORE удалось повысить частоту процессора на 17%, она составила 4700 МГц. Такой результат был достигнут при выставлении настроек напряжения питания процессора вручную до значения 1.45В. Другой способ разгона должен быть доступен при повышении частоты шины BCLK. Однако, соответствующие опции в BIOS, которые позволяли бы это сделать, найдены не были.

Предлагаю ознакомиться с результатами тестирования.

Благодаря повышению частоты процессора в разгоне мы получаем заметную прибавку к производительности во всех тестовых приложениях. Но не следует забывать о безопасности разгона. Поэтому, старайтесь не выходить за допустимые значения по тому или иному параметру. Несмотря на это, какого-то существенного разброса в полученных значениях между разными материнскими платами не будет, так как скорость работы в данном случае зависит только от процессора. С другой стороны, материнская плата напрямую влияет на разгон, а значит, в какой-то мере и на производительность.

Заключение

ECS Z170-CLAYMORE представляет собой добротную материнскую плату с расширенным функционалом по весьма доступной цене. К заметным плюсам можно отнести удачный дизайн, качественную элементную базу с усиленной подсистемой питания, поддержку CrossFire, наличие портов SATA Express/ M.2 (Socket 3)/ USB 3.1. Из неприятных особенностей можно отметить отсутствие поддержки SLI, невозможность разгона процессора подстройкой шины BCLK, слабую поддержку на сайте производителя и ограниченный функционал фирменного ПО.

Рассмотренная Z170-CLAYMORE определенно имела бы успех, если бы не одно но. Все дело в том, что сейчас на рынке материнских плат наблюдается большое изобилие всевозможных моделей от более именитых брендов, которые способны конкурировать с решением от ECS как по цене, так и по функционалу.

Плюсы:

• Приятный дизайн;
• Хороший функционал;
• Усиленная подсистема питания;
• Использование качественной элементной базы;
• Наличие кнопки включения и перезагрузки на плате;
• Достойный звук от встроенного аудиокодека;
• Поддержка CrossFire в режиме x8+x8;
• Наличие разъема SATA Express;
• Наличие разъема M.2 (Socket 3);
• Наличие портов USB 3.1 (Type-A);
• Возможность регулировки подключенных вентиляторов.

Минусы:

• Отсутствие поддержки SLI;
• Слабый функционал фирменных утилит;
• Отсутствие возможности подстройки частоты шины BCLK в настройках БИОСа.
