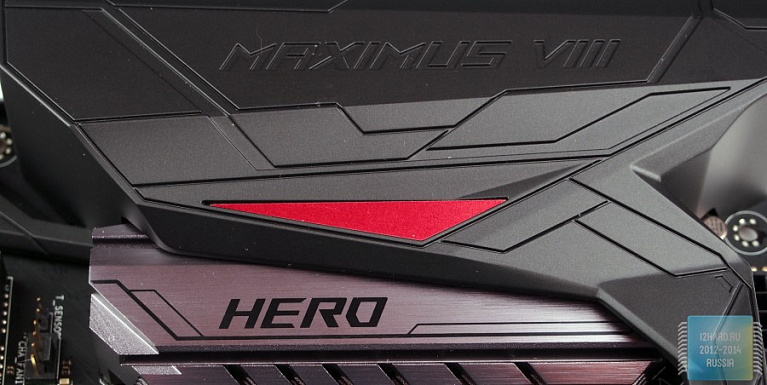

Обзор и тест материнской платы ASUS Maximus VIII Hero на чипсете Intel Z170

Для того чтобы приобщиться к продукции ASUS серии Republic of Games в рамках процессоров Skylake, достаточно лишь обратить внимание на материнскую плату ASUS Maximus VIII Hero. Данная модель в…
Обзор и тест материнской платы ASUS Maximus VIII Hero на чипсете Intel Z170

Для того чтобы приобщиться к продукции ASUS серии Republic of Games в рамках процессоров Skylake, достаточно лишь обратить внимание на материнскую плату ASUS Maximus VIII Hero. Данная модель в линейке плат ASUS для процессоров Skylake выделяется не только оригинальным внешним видом, но и незаурядными возможностями. Основанная на наборе системной логики Intel Z170 эта материнская плата поддерживает самые современные технологии, а также способна предоставить пользователю широкие возможности разгона процессоров. ASUS Maximus VIII Hero побывала в гостях нашей редакции I2HARD.ru, и ознакомившись с нею воочию, мы рады рассказать о ней здесь и сейчас.

Технические характеристики

Процессор

Celeron, Pentium, Core i3, Core i5, Core i7
В исполнении Intel LGA 1151

Чипсет

Intel Z170

Оперативная память

4 x DIMM, Max. 64Гб, DDR4 3800(O.C.)/3733(O.C.)/3600(O.C.)/3500(O.C.)/3466(O.C.)/3400(O.C.)
/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory

Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

Поддержка технологий Multi-GPU

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology

Слоты расширения

2 x PCIe 3.0/2.0 x16 (x16 or dual x8, +(Gray))
1 x PCIe 3.0/2.0 x16 (x4 mode, +(Black))
3 x PCIe 3.0/2.0 x1

Хранилище данных

Intel® Z170 chipset :
1 x M.2 x4 Socket 3with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)*1
6 x SATA 6Gb/s port(s), (Gray), , 4 ports from 2 x SATA Express
2 x SATA Express port
Support Raid 0, 1, 5, 10
ASMedia® ASM1061 controller :
2 x SATA 6Gb/s port(s), (Black), *3

Локальная сеть

Intel® I219V, 1 x Gigabit LAN Controller(s), GameFirst technology
Anti-surge LANGuard

Порты USB

Intel® Z170 chipset :
6 x USB 3.0 port(s) (2 at back panel, (Blue), 4 at mid-board)
Intel® Z170 chipset : *4
8 x USB 2.0 port(s) (4 at back panel, (Black), 4 at mid-board)
ASMedia® USB 3.1 controller :
1 x USB 3.1 port(s) (1 at back panel, (Black), Type-C)
ASMedia® USB 3.1 controller :
1 x USB 3.1 port(s) (1 at back panel, (Red), Type-A)

Звук

ROG SupremeFX 2015 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- SupremeFX Shielding Technology
- ESS® ES9023P DAC: dB SNR, dB THD+N (Max. kHz/ -bit)
- TI RC4580 2VRMS audio OP AMP(s)

Разъемы на задней панели

1 x PS/2 keyboard/mouse combo port(s)
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
1 x USB 3.1 ((Black))Type-C
1 x USB 3.1 ((Red))Type-A
2 x USB 3.0 ((Blue))
4 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback Button(s)

Разъeмы на плате

1 x AAFP connector
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA Express connector: (Gray), Compatible with 4 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (4 -pin)
1 x Thunderbolt header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x System panel(s) (Q-Connector)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x MemOK! button(s)
1 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)
1 x Water Pump header (4-pin)
1 x LN2 Mode jumper(s)
1 x ROG extension (ROG_EXT) header(s)
1 x 14-1 pin TPM connector

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Упаковка и комплектация

Как и подобает платам серии Republic of Games, упаковка рассматриваемой модели ASUS Maximus VIII Hero выполнена в классическом темно-красном окрасе. Подобная стилистика и оформление продуктов данной серии у компании ASUS присутствует достаточно давно, благодаря чему эта продукция является узнаваемой среди множества других девайсов. Основная часть лицевой коробки содержит название модели материнской платы, а также наклейку с информацией о 15-дневном премиум-аккаунте к игре World of Warships. Пиктограммы в нижней части коробки означают поддерживаемые технологии и стандарты, среди которых особый акцент сделан на совместимость с Windows 10.

Львиная доля тыльной стороны упаковки заполнена технической информацией о плате, включая характеристики, наиболее важные технологии и даже карту разъемов задней панели.

Являясь премиумным продуктом, плата ASUS Maximus VIII Hero упакована в коробку с двойной крышкой и прозрачной внутренней стенкой, благодаря которой можно рассмотреть плату через пластиковый блистер, не вскрывая до конца саму упаковку. Подобная откидная стенка для продуктов ASUS уже не в диковинку, и присуще, как правило, только топовым моделям.

Откидная картонная крышка с внутренней стороны являет собой и информационную полезную составляющую, поскольку именно здесь производитель рассказывает о фирменных технологиях, присутствующих в ASUS Maximus VIII Hero.

Внешний вид и особенности

В плате оформлении платы ASUS Maximus VIII Hero большинство людей увидят черты игрового девайса. Игра тонких темно-красных линий и черного и серого цветов выдает такое настроение в ASUS Maximus VIII Hero, а также брутальный внешний вид радиаторов охлаждения и массивный пластиковый кожух.

Плата ASUS Maximus VIII Hero выполнена в форм-факторе АТХ, физические размеры новинки составляют 305х244 мм. Крепится в корпус системного блока плата с помощью девяти отверстий.

Основная деталь, к которой производитель сосредоточил все внимание, придав столь причудливые формы радиаторам и кожуху – это процессорный разъем. Плата ASUS Maximus VIII Hero поддерживает любые 14-нм процессоры семейства Skylake c разъемом LGA1151, включая модели с разблокированным множителем. Для качественного питания последних на плате ASUS Maximus VIII Hero предусмотрена 10-фазная силовая обвязка с твердотельными конденсаторами и цифровым управлением.

Оперативная память на ASUS Maximus VIII Hero может быть установлена в количестве до 4-х модулей, каждый из которых может быть объемом до 16 Гб. Поддерживаются модули памяти стандарта DDR4 c рабочей частотой от 2133до 3800 МГц. Рядом с разъемами памяти присутствует основной разъем питания 24-пин, а также 19-пин коннектор USB3.0.

Для обеспечения дополнительного питания процессора на ASUS Maximus VIII Hero реализован еще один коннектор питания 8-пин.

Пластиковый кохуж, закрывает левый край ASUS Maximus VIII Hero, едва ли несет в себе полезную функцию, однако с успехом придает плате брутальный, и даже в некоторой степени агрессивный внешний вид.

С самого угла ASUS Maximus VIII Hero можно увидеть двухсимвольный POST-индикатор, по сообщениям которого легко догадаться о причинах неработоспособности системы.

Материнская плата ASUS Maximus VIII Hero оснащена тремя разъемами PCI-E x16 и тремя PCI-E x1. C небольшой оговоркой по PCI-E x16 лишь в том, что только верхний разъем может работать на 16 линиях PCI-E, второй на 8 линиях PCI-E и третий лишь на 4 линиях PCI-E. Таким образом пару графических карт на ASUS Maximus VIII Hero можно объединить по схеме х8+х8, а тройку по схеме х8+х8+х4.

Большая часть звуковых компонентов на плате ASUS Maximus VIII Hero прикрыта пластиковым кожухом, на котором красуется надпись SupremeFX. Так обозначается предустановленный на плате аудиокодек с поддержкой восьмиканального звука с центральным аудиопроцессором ESS ES90232P, аудиоконденсаторов Nichicon и усилителя TI R4580I.

С края платы видно, что звуковая обвязка ASUS Maximus VIII Hero защищена специальным аудиотрактом от негативного влияния электромагнитных наводок и помех.

На нижней грани платы удобные органы управления найдут оверклокеры и любители открытого тестового стенда. Это кнопки Power и Reset, а также кнопка сброса настроек BIOS.

А немного справа среди множества других коннекторов внимательный пользователь обнаружит вторую 19-пиновую колодку USB 3.0.

Современные накопители М.2 формата способен на себя принять слот М.2 Socket 3. Он поддерживает накопители такого форм-фактора с типоразмером 2242, 2260, 2280 и 22110.

Среди более привычных разъемов материнская плата ASUS Maximus VIII Hero располагает восемью портами SATA-3 6-Гбит/с и двумя портами SATA Express.

Основная заслуга в поддержке самых современных стандартов и технологий остается за набором системной логики Intel Z170. Сам чипсет, как и полагается, закрыт сверху небольшим алюминиевым радиатором с логотипом серии Republic of Games.

Не ударит в грязь лицом плата ASUS Maximus VIII Hero и по количеству разъемов для вентиляторов. Здесь таких разъемов с 4-пин коннектором на плате имеется ровно шесть. Три с верхней части платы, и еще три в остальных частях общей конструкции платы.

Тыльная сторона платы ASUS Maximus VIII Hero оснащена не только опорной пластиной для процессорного разъема, но и двумя опорными пластинами для радиаторов силовых цепей питания процессора.

Среди разъемов задней панели на ASUS Maximus VIII Hero можно обнаружить:

  • один порт PC/2;
  • один HDMI;
  • один DisplayPort;
  • один сетевой разъем RJ45;
  • один оптический S/PDIF;
  • пять аудиопортов;
  • кнопку «USB BIOS Flashback»;
  • четыре порта USB 2.0;
  • два порта USB 3.0;
  • один порт USB 3.1;
  • один порт USB 3.1 Type-C.

Возможности BIOS

Настройки BIOS материнской платы ASUS Maximus VIII Hero максимально приветливы как для начинающих, так и для продвинутых пользователей. Основой прошивки является EZ Mode режим, в котором собрана самая основная информация о системе, включая основные показатели температур, частот, напряжений и скорости вращений вентиляторов. Здесь же предусмотрена возможность выбора загрузочного устройства, настройка даты и времени, а также активация профилей XMP.

Помимо этого в заглавном меню EZ Mode доступна настройка работы вентиляторов с помощью инструмента QFan Control. Возможно управление каждым отдельным вентилятором по пяти отдельным контрольным точкам.

Также в EZ Mode можно сконфигурировать Raid-массив и выполнить автоматический разгон системы. При этом стабильные параметры разгона материнская плата определит самостоятельно.

Полноценный доступ к настройкам же предоставляет режим Advanced Mode. Здесь пользователю уже доступны все возможные настройки прошивки. В частности, во вкладке Main отображается общая информация о системе, а также здесь возможно выбрать язык прошивки.

Во вкладке Extreme Tweaker собраны все необходимые настройки для разгона и тюнинга системы для увеличения производительности. Здесь также присутствует возможность активации профилей XMP, а также полноценный набор инструментов для тонкого разгона, как процессора, так и оперативной памяти. Поддерживается не только изменение таймингов памяти, но и управлением напряжением на различные компоненты системы.

Раздел Advanced вобрал в себя настройки, касающиеся периферийных устройство и компонентов платы. Здесь основной интерес для пользователей представляют совокупность настроек по управлению накопителями и портами материнской платы.

Назначение раздела Monitor понятно из его названия. Здесь собраны настройки по мониторингу температур и напряжений компонентов системы, а также скорости вращения вентиляторов.

Раздел Boot позволяет не только настроить приоритет загрузки ОС с того или иного накопителя, но и выполнить тонкий тюнинг по загрузке самой прошивки BIOS после включения ПК.

Вкладка Tool содержит в основном утилиты и сервисы для технического обслуживания и мониторинга материнской платы. Так, с помощью настроек данного раздела пользователь может обновить прошивку BIOS, отформатировать накопители, сохранить и загрузить желаемые профили настроек, а также получить информацию об SPD модулей памяти и установленных в PCI-E слоты устройствах.

С разделом Exit все более менее понятно. Здесь пользователь может сбросить настройки BIOS на дефолтные, сохранить изменения, либо выйти из BIOS без применения измененных настроек.

Конфигурация тестового стенда и тестирование

Процессор

Intel Core i5-6600k 3,5GHz LGA 1151 (TurboBoost on)

Система охлаждения

Thermalright Silver Arrow IB-E

Оперативная память

G.Skill DDR4-2666 16Gb (8Gb*2)

Видеокарта

Intel HD Graphics 530

Блок питания

Corsair HX750i

Жесткий диск

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)/WD 3Tb

Монитор

ASUS PB298Q, 29" (2560x1080)

Материнская плата

ASUS Maximus VIII Hero

Термоинтерфейс

Gelid GC-Extreme

Операционная система

Windows 7 x64 SP1

Прочее ПО

CPU-Z ROG 1.74, Aida64

Перед началом тестирования BIOS материнской платы ASUS Maximus VIII Hero был обновлен до последней версии 1202 от 10.11.2015. В качестве тестового процессора был использован Intel Core i5-6600k с тактовой частотой 3.5 ГГц. Настройки в BIOS материнской платы были установлены по умолчанию.

Оперативная память DDR4 объемом 16 Гб работала на стандартной частоте 2133 МГц с таймингами по умолчанию. В качестве оппонентов были взяты результаты тестирования материнских плат ASUS H170 Pro Gaming и ASUS Z170-P при аналогичных настройках.

Несмотря на одинаковые настройки тестируемых плат, преимущество материнской платы ASUS Maximus VIII Hero стало заметно с первого же теста на пропускную способность оперативной памяти. Полученные результаты ASUS Maximus VIII Hero отличались от остальных плат в лучшую сторону.

Аналогичное преимущество ASUS Maximus VIII Hero над своими конкурентами удалось увидеть и в 64-битном архиваторе WinRar.

Встроенный бенчмарк производительности в архиваторе 7-zip лишь подтвердил лидирующие позиции ASUS Maximus VIII Hero относительно других плат.

Бенчмарк wPrime и вовсе продемонстрировал впечатляющую картину о том, как различные платы могут по-разному работать с одним и тем же процессором. Здесь преимущество ASUS Maximus VIII Hero стало еще более очевидно.

При рендеринге 3D-сцен силами CPU в бенчмарке Cinebench 11.5 материнская плата ASUS Maximus VIII Hero неожиданно уступила лидирующие позиции, но тем не менее не выделялась из общей картины других результатов.

Оценка производительности встроенного в процессор видеоядра Intel HD Graphics 530 снова получила логичное продолжение. Материнская плата ASUS Maximus VIII Hero здесь вновь заняла лидирующие позиции, причем с весьма заметным отрывом.

Заключение

Практическое тестирование показало, что не все платы одинаковы, и тот факт, что материнская плата ASUS Maximus VIII Hero работает с процессорами семейства Skylake более агрессивно, очевиден. Несмотря на абсолютно дефолтные значения настроек BIOS эта плата демонстрировала практически во всех тестах более высокую производительность по сравнению с другими платами. Возможно дело кроется в более агрессивной работе материнской платы с технологией TurboBoost, или же в более агрессивных второстепенных таймингах оперативной памяти - данный вопрос так и остался для нас открытым. Но, так или иначе, стоит признать, что ASUS Maximus VIII Hero - эта материнская плата, которая с процессорами семейства Skylake работает более эффективно, нежели другие решения.

Что касается технического оснащения и возможностей материнской платы ASUS Maximus VIII Hero, то стоит отметить наличие современных разъемов и портов, и, конечно же, богатых настроек BIOS для разгона и тонкого тюнинга системы. Еще одной характерной положительной особенностью, которую удалось заметить на ASUS Maximus VIII Hero - это быструю и без тормозную работу меню BIOS. Разумеется, что никаких проблем не отмечалось на плате, как с разгоном процессора, так и памяти. Хотя это совсем другая история.

ASUS Maximus VIII Hero - решение продвинутого уровня для нестесненных в денежных средствах пользователей, желающих получить при сборке компьютера на базе процессора Skylake максимум возможностей и производительности. 16000 рублей - это именно та сумма, за которую сейчас можно купитьASUS Maximus VIII Hero, и как бы это смело не звучало, эта материнская плата полностью стоит этих денег.

Плюсы:

  • 3 года гарантии;
  • грамотная разводка и удобное расположение элементов на плате;
  • наличие новых разъемов USB3.1 и USB3.1 Type-C;
  • качественный звуковой аудиокодек SupremeFX 2015;
  • богатые возможности разгона посредством множества настроек BIOS;
  • 15 дней премиум-аккаунта и бронепалубный крейсер Диана в подарок для играющих в World of Warships;
  • отдельные кнопки Power, Reset и сброса BIOS прямо на плате;
  • индикатор POST-кодов;
  • высокая производительность.

Минусы:

  • не выявлено.

За сочетание всех положительных особенностей протестированной ASUS Maximus VIII Hero, эта плата получает заслуженную награду "Золото".
