Обзор и тест системы жидкостного охлаждения SilverStone TD02-E

С системами охлаждения, корпусами и блоками питания компании SilverStone мы уже имели возможность познакомиться на примере моделей SilverStone TD03, SilverStone RAVEN…
Обзор и тест системы жидкостного охлаждения SilverStone TD02-E

С системами охлаждения, корпусами и блоками питания компании SilverStone мы уже имели возможность познакомиться на примере моделейSilverStone TD03,SilverStone RAVEN RV05иSilverStoneST75F-GS V2 (750 Вт), и они оставили о себе приятное впечатление. Сейчас наше внимание привлекла жидкостная система охлажденияSilverStone TD02-E, входящая в серию Tundra.

Чем? Это мы расскажем в данной статье.

Технические характеристики

  • Модель: SilverStone TD02-E (SST-TD02-E)
  • Поддержка сокетов: AMD AM2(+)/AM3(+)/FM1/FM2(+) и Intel LGA 775/1150/1155/1156/1366/2011/2011-3
  • Водоблок:
    • Размеры: 60 мм (Длина) х 55 мм (Ширина) х 33,5 мм (Высота)
    • Материал: медное основание, никелированный алюминиевый корпус
  • Помпа:
    • Скорость вращения: 2500±200 rpm
    • Напряжение: 12 В
    • Потребляемый ток: 0,28 А
  • Вентиляторы:
    • Размеры: 120 мм (Длина) х 120 мм (Ширина) х 25 мм (Высота)
    • Скорость вращения: 1500 – 2500 rpm
    • Уровень шума: 18 – 35 dBA
    • Напряжение 12 В
    • Потребляемый ток: 0,3 А
    • Максимальный воздушный поток: 92,5 CFM
    • Максимальное воздушное давление: 3,5 мм водного столба
    • Разъем питания: 4-пин PWM
  • Радиатор:
    • Размеры: 278 мм (Длина) х 124 мм (Ширина) х 27 мм (Высота)
    • Материал: алюминий
  • Шланги:
    • Длина: 310 мм
    • Материал: резина
  • Вес: 1501 грамм

Упаковка и комплектация

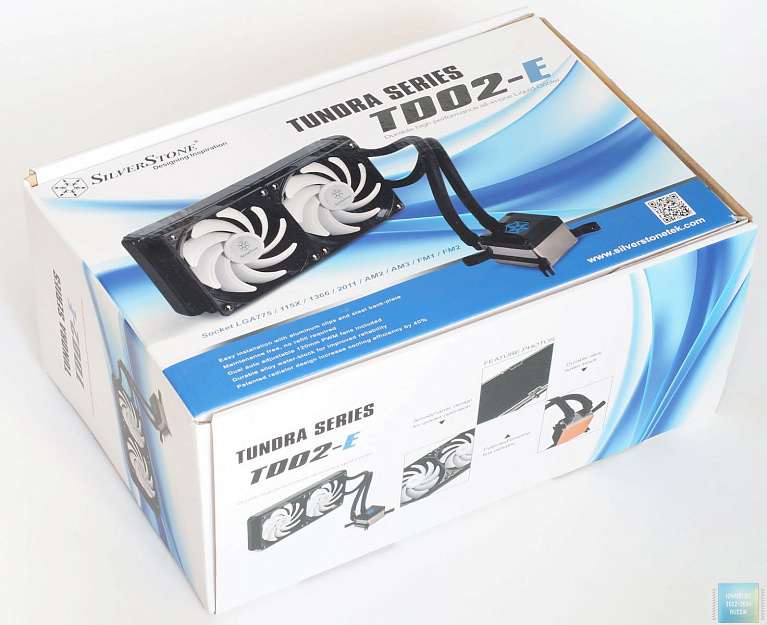

Для своей продукции компания SilverStone использует различные варианты оформления коробок. Так, длясистемы жидкостного охлаждения SilverStone TD02-E выбрана коробка с бело-голубым фоном, символизирующим использование жидкости, на которой изображена сама система охлаждения, где основой является240 мм радиатор,и перечислены особенности на английском.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

По наличию описания на 10-и языках (англоязычное на верхней части и еще 9 с обратной стороны, включая русский) можно понять для каких рынков предназначен данный продукт – страны Европы и Азии. Отмечается простая установка с использованием металлических креплений (скобы и бекплейт), она не требует обслуживания и дозаправки, использование двух 120 мм вентиляторов с PWM-управлением, прочный водоблок (металлический корпус) и радиатор с запатентованным креплением пластин методом пайки (повышена эффективность охлаждения на 40%), поддержка установки на все современные платформы AMD и Intel.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

С одного из боков, вместе с текстом, есть пояснения в «картинках».

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

Отдельный бок содержит спецификации.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

Внутренняя защита типовая, а сами компоненты (водоблок-помпа, радиатор и вентиляторы) упакованы в целлофановые пакеты. В отдельной небольшой коробке находится комплект креплений.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

Ее содержимое: две алюминиевые скобы для крепления на водоблок, универсальный металлический бекплейт, Y-разветвитель 4-пин, переходник Molex–4-пин, небольшой шприц с термопастой и набор винтов для установки на платформы AMD/Intel. Так же есть иинструкция по установке.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

В комплекте с системой жидкостного охлаждения SilverStone TD02-E поставляются два производительных 120 мм вентилятора с маркировкой APA1225M12, имеющих оптимизированную форму лопастей, максимальную скорость вращения 2500 rpm и паспортный уровень шума 35 дБ.

Система жидкостного охлаждения SilverStone TD02-E. Упаковка и комплектация

Внешний вид

Системажидкостного охлаждения SilverStone TD02-E относится к классическим готовым решениям, в которых используется два 120 мм вентилятора, 240 мм радиатор, совмещенная помпа-водоблок и пара шлангов. Оригинальности ей придают вентиляторы с белыми лопастями и наличие глянца на боках радиатора.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

В плане размеров 240 мм радиатор можно назвать заурядным, они схожи с другими подобными решениями:278 мм (Длина) х 124 мм (Ширина) х 27 мм (Высота).

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Глянцевая поверхность на широких боках «переливается». «Небольшая» толщина радиатора (на рынке можно встретить радиаторы и потолще) сразу же говорит о том, что для раскрытия всего его потенциала потребуются производительные вентиляторы.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Из необычного можно выделить его конструкцию, которая разительно отличается от большинства готовых систем жидкостного охлаждения. Вместо того, чтобы использовать пластины в виде «волны», в радиаторе используются П-образные алюминиевые пластины, соединенные с плоскими трубками (их 12 шт) методом пайки, позволяя обеспечить лучший контакт и отвод тепла. Заодно они обеспечивает хорошую жесткость радиатора.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Расстояние между пластинами ~2 мм, а значит должна прослеживаться меньшая зависимость эффективностиохлаждения от скорости вращения вентиляторов.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Еще одно «нововедение» – это применение резиновых накладок в местах фиксации вентиляторов для снижения вибраций, передаваемых на радиатор и корпус. Уподобных систем это редкость.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Радиатор асимметричен, так как одних из боков имеет более широкийвнешний крайиз-за двух шлангов, которые крепятся в этой области. Потенциально, в не слишком просторном корпусе, это может ограничить варианты установки радиатора.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Шланги уже герметично закреплены на радиаторе и водоблоке.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Общая их длина – 310 мм, чего должно быть достаточно для установки системы охлажденияпри размещении радиатора в верхней части корпуса. Гибкость можно охарактеризовать как среднюю.

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Водоблок с совмещенной помпой, работающей со скоростью 2500 rpm, так же отличается от типовых решений. Подсветкой, пусть и в виде снежинки (фирменный логотип компании SilverStone), конечно не удивишь...

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

…, как и металлическим глянцевым корпусом, но если посмотреть на медное основание, то снизу мы не увидим винтов, фиксирующих его, хотяпоследнее характерно для водоблоков большинства готовых систем жидкостного охлаждения. Зато можно заметить следы пайки в месте его сопряжения. Качество обработки основания хорошее – оно гладкое, нозаметен «рельеф».

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Что касается ровности, то оно получилось немного вогнутым по центру (и «по длине»,и «по ширине»), о чем свидетельствует полученные отпечатки, особенно на теплораспределительной крыше процессора Intel Core i5-4670k (чуть больший слой термопасты в центре).

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Внешний вид системы жидкостного охлаждения SilverStone TD02-E

Отсутствие винтов в основании позволяет без опаски заняться его выравниваем, но мы тестировали систему жидкостного охлаждения SilverStone TD02-E как есть.

Процесс установки

Установка системы жидкостного охлаждения SilverStone TD02-E достаточно простая и в руководстве описана вся процедура для платформ AMD и Intel. Причем, извлекая ее из коробки, на водоблоке уже установлены металлические крепления для платформ Intel LGA775/115x/1366/2011/2011-v3.

Остается «собрать» бекплейт под нужный сокет (в нашем случае это Intel LGA1150). Одна из приятных особенностей – за счет боковых накладок винты не выпадают и ...

Установка системы жидкостного охлаждения SilverStone TD02-E

… при закреплении на материнской плате пластиковые упоры так же «поджимают» винты, не давая выпасть бекплейт из сокета.

Установка системы жидкостного охлаждения SilverStone TD02-E

При установке в MidTower-корпуса, например в Thermaltake Armor Revo Gene, радиатор, возможно, придется «развернуть» на 180 градусов в отличии от «рекомендуемого» положения, указанного в инструкции. Причиной этого может быть вертикальные элементы корпуса, препятствующие установке радиатора со стороны «широкой» его части (там, где к радиатору подключены шланги).

В комплекте есть несколько типов винтов, позволяющие установить SilverStone TD02-E двумя способами:

Вариант 1: «верхняя крышка корпуса» – «2 х 120 мм вентилятора» – «радиатор».

Установка системы жидкостного охлаждения SilverStone TD02-E

Правда в этом положении возникли небольшие проблемы – радиатор пришлось крепить всего 2 винтами по диагонали. Причина этого в конструктивных особенностях корпуса (отверстия для крепления вентиляторов «утоплены» внутрь на ~2 мм, а отверстия под радиатор находятся на одном уровне с верхней частью) и наличия резиновых демпферов на радиаторе, отчего не хватило длины винтов (+2 – 3 мм). В нашем случае, при проверке работоспособности, был заметен резонанс корпуса при скорости вращения вентиляторов 2000-2100 rpm.

Установка системы жидкостного охлаждения SilverStone TD02-E

Вариант 2: «верхняя крышка корпуса» – «радиатор» – «2 х 120 мм вентилятора».

Установка системы жидкостного охлаждения SilverStone TD02-E

Он оказался более предпочтителен, поэтому именно в таком режиме и тестировалась система жидкостного охлаждения SilverStone TD02-E.

Тестовый стенд

При тестировании использовалась следующее оборудование:

  • Центральный процессор: Intel Core i5-4670K @ 4.5 ГГц (Vcore = 1.200V)
  • Система охлаждения: SilverStone TD02-E и воздушный кулер Noctua NH-D15
  • Термоинтерфейс: Arctic Cooling MX-2
  • Материнская плата: ASUS Z97-PRO
  • Оперативная память: 2x4GB DDR3-1600 Kingston HyperX Savage HX316C9SRK2/8
  • Видеокарта: Интегрированная Intel HD Graphics 4600
  • Накопители: SSD OCZ Vector 150 240 Gb SATA III и HDD Toshiba DT01ACA200 2 Тб
  • Корпус: Thermaltake Armor Revo Gene
  • Контрольная панель: Scythe Kaze Master KM01-BK
  • Блок питания: be queit! STRAIGHT POWER E9 450W
  • Операционная система: Windows 8.1 Профессиональная x64

Одними из преимуществ любой жидкостной системы охлаждения, включая и SilverStone TD02-E, – это возможность использования памяти любой высоты, не блокирует верхние слоты PCI-E материнской платы и обеспечиваетсялегкий доступ к околосокетному пространству.

Система жидкостного охлаждения SilverStone TD02-E

У системы охлаждения SilverStone имеется эффектная синяя подсветка с фирменным логотипомв виде снежинки.

Система жидкостного охлаждения SilverStone TD02-E

Обороты вентиляторов обоих систем охлаждения регулировались с помощью контрольной панели Scythe Kaze Master KM01-BK.

Контрольная панель

Для измерения нагреваядер использовалась утилита HWMonitor и тестовый пакет LinX 0.6.4. Бралась температура самого горячего ядра. Информация о системе (процессореIntel Core i5-4670K@4.5 ГГц при Vcore=1.200V, материнской плате, частоте памяти) так же представлена на скриншоте. Процессор не самый горячий, но все-равно в разгоне он может «прогреваться» достаточно сильно, особенно, если он не был скальпирован для замены термопасты на жидкий металл..

Информация о тестовом стенде

Результаты тестирования

Шум. Уровень шума предлагаем оценить по видеоролику, записанномус помощью камеры Sony Alpha SLT-A58 и ее штатного микрофона с расстояния 1 метр(на записизаметен фоновый шум, но на его фоне все-равно можно различить шум от работы помпы и вентиляторов).

Небольшие комментарии – звук от работы помпы слышен. С расстояния 1 м он малоразличим (не напрягает), но все-таки присутствует, что может не понравиться любителям «абсолютной» тишины.

Вентиляторы стартуют c 600 rpm и уже при 1150 – 1200 rpm их уровень шума «доходит» до шума работыпомпы. До 1500 rpm шум можно охарактеризовать как умеренный, а вот при 1800 rpm и выше шум от работы вентиляторов выделяется и может «нервировать».

Температура. Для сравнения, вместе с системой жидкостного охлаждения SilverStone TD02-E, использовался двухсекционный башенный суперкулер Noctua NH-D15.

В простое.

Результаты тестирования системы жидкостного охлаждения SilverStone TD02-E

Под нагрузкой LinX.

Результаты тестирования системы жидкостного охлаждения SilverStone TD02-E

Поведение под нагрузкой оказалось вполне предсказуемо, невысокая эффективность при низких скоростях вращения вентиляторов – разница при 900 rpm и 1200 rpm составляет «весомые» 4 °С, и ее рост с увеличением, при этом разница температур между 1500 rpm и 2300 rpm составляет всего 3 °С, тем самым увеличение оборотов выше 1500 rpm будет оправдано только в случае экстремального разгона более «горячих» процессоров. До результатов суперкулера Noctua NH-D15 «водянка» SilverStone TD02-E дотягивает только при скоростях 1500 rpm и выше. Остается только посетовать, что в нашем экземпляре основание оказалось немного вогнутым, а так можно было ожидать «снятия» c результатов еще 1-2 °С

Выводы

При первом взгляде система жидкостного охлаждения SilverStone TD02-E кажется вполне заурядной, но производитель особо подчеркивает использование 240 мм радиатора с П-образными пластинами, которые припаяны к трубкам, тем самым при «сохранении» стандартной толщины радиатора (27 мм) эффективность системы охлаждения будет на высоком уровне, особенно с учетом комплектных 120 мм вентиляторов с максимальной скоростью вращения до 2500 rpm. В целом, качество изготовления изделия от SilverStone находится на очень высоком уровне – преимущественно используется металл (корпус помпы-водоблока, крепления на сокеты AMD/Intel), цельное медное основание с применением пайки, наличие демпферов на радиаторе для снижения вибраций (и уровня шума).

Недостатки связаны с конструктивными особенностями большинства готовых жидкостных систем охлаждения. В протестированной модели, помимо невысокой эффективности охлаждения при низких скоростях вращения вентиляторов и высокого уровня шума при максимальной, так же заметен шум от работы помпы, но в закрытом корпусе, при работе других элементов (корпусных вентиляторов, систем охлаждения видеокарты, блока питания), он все-таки может быть незаметен.

Как правило, цена на системы жидкостного охлаждения получается выше, чем на воздушные системы охлаждения, но если посмотреть на стоимость SilverStone TD02-E, равную 90 долларам, а именно такую цену мы встречали в зарубежных интернет-магазинах (пока новинка не продается в России), то она находится на уровне других жидкостных систем охлаждения с 240 мм радиатором.

Преимущества:

  • Оригинальная конструкция радиатора и водоблока;
  • Высокое качество изготовления;
  • Высокая эффективность охлаждения при средних и высоких скоростях вращения вентиляторов (от 1200 rpm);
  • Простая процедура установки;
  • Синяя подсветка в совмещенном водоблоке-помпе;

Недостатки:

  • Невысокая эффективность охлаждения при скоростях вращения вентиляторов менее 1200 rpm;
  • Заметен шум от работы помпы;
  • Шумная работа при высоких скоростях вращения вентиляторов (от 1800 rpm).
