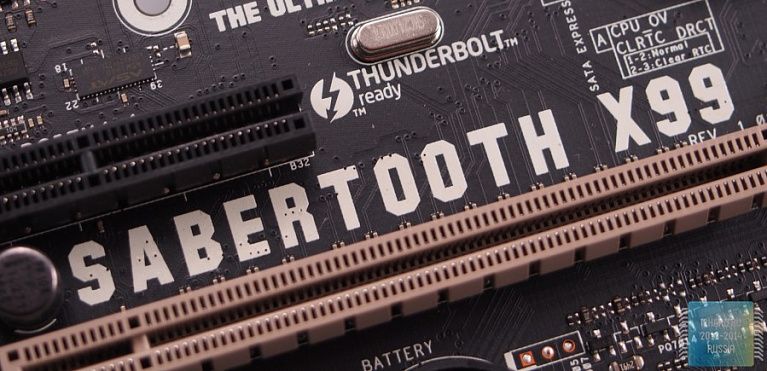

Обзор и тест материнской платы ASUS SABERTOOTH X99

С материнскими платами ASUS серии TUF (The Ultimate Force) мы познакомили читателей нашего сайта еще на примере таких плат как ASUS Sabertooth Z87, ASUS Sabertooth Z97 MARK 1 и ASUS Gryphon Z97…
Обзор и тест материнской платы ASUS SABERTOOTH X99

С материнскими платами ASUS серии TUF (The Ultimate Force) мы познакомили читателей нашего сайта еще на примере таких плат как ASUS Sabertooth Z87, ASUS Sabertooth Z97 MARK 1и ASUS Gryphon Z97 Armor Edition. Производитель позиционирует данную линейку материнских плат, как надежные и долговечные решения, поэтому и дает гарантию на эти модели 5 лет. Сегодня в гостях нашей редакции флагманская модель материнской платы на Socket LGA 2011-v3 –ASUS Sabertooth X99. Данная материнская плата, основанная на наборе системной логики Intel X99 Express, предназначена для работы с процессорами Intel Core i7 с архитектурой Haswell-E. Плата ASUS Sabertooth X99 для флагманской платформы Intel вышла немного чуть позже своих одноклассников, но зато успела получить в комплект своего оснащения новый интерфейс USB3.1 со скоростью передачи до 10Гбит/сек.

Технические характеристики

Процессор

Intel® Socket 2011-v3 Core™ i7 Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology

Чипсет

Intel® X99

Оперативная память

8 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

Поддержка технологий Multi-GPU

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports NVIDIA® 3-Way SLI™ Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology

Слоты расширения

40-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8) *1
28-Lane CPU-
3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4) *1
1 x PCIe 2.0 x4 (x2 mode)
1 x PCIe 2.0 x1

Хранилище данных

New Intel® Core™ i7 Processors :
1 x M.2 Socket 3, (Gray)with M Key, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only)
Intel® X99 chipset :
1 x SATA Express portcompatible with 2 x SATA 6.0 Gb/s ports
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Recovery Technology*2

Локальная сеть

Intel® I218V, 1 x Gigabit LAN Controller(s)
Realtek® 8111GR, 1 x Gigabit LAN
Gigabit Intel® LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance
ASUS Turbo LAN Utility

Порты USB

Intel® X99 chipset :
8 x USB 3.0 port(s) (4 at back panel, , 4 at mid-board)
Intel® X99 chipset :
8 x USB 2.0/1.1 port(s) (4 at back panel, , 4 at mid-board)
ASMedia® USB 3.1 controller :
2 x USB 3.1/3.0/2.0 port(s) (2 at back panel, +teal blue)

Звук

Realtek® ALC1150 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in)
- High-fidelity audio OP AMP(s)

Разъемы на задней панели

2 x LAN (RJ45) port(s)
2 x USB 3.1 (teal blue)
4 x USB 3.0 ((Blue))
4 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback Button(s)

Разъeмы на плате

1 x AAFP connector
2 x USB3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x SATA Express connector: (Gray), compatible with 2 x SATA 6.0 Gb/s ports
1 x TPM header
1 x COM port(s) connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x CPU fan with PWM control
4 x Chassis Fan connector(s) (4 x 4 -pin)
5 x Assistant Fan connector(s) (5 x 4 -pin)
1 x S/PDIF out header(s)
1 x Thunderbolt header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x System panel(s) (Q-Connector)
1 x Chassis Intrusion connector(s)
1 x MemOK! button(s)
3 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)

BIOS

1 х 128 Mb Flash ROM, AMI UEFI BIOS

Форм-фактор

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Упаковка и комплектация

На тыльной стороне упаковки представлено фото платы, карты разъемов задней панели, а также описаны подробно основные фирменные особенности, присущие платам серии TUF (The Ultimate Force).

На тыльной стороне упаковки представлено фото платы, карта разъемов задней панели, а также описаны подробно основные фирменные особенности, присущие платам серии TUF (The Ultimate Force).

Комплект поставки материнской платы ASUS Sabertooth X99 достаточно обширен, он включает в себя следующее:

  • материнская плата ASUS Sabertooth X99;
  • задняя стенка разъемов;
  • набор из шести кабелей SATA 6 Гбит/сек;
  • SLI-мостик;
  • набор Q-connectors;
  • документация, включая руководство пользователя;
  • диск с драйверами и программным обеспечением;
  • набор заглушек.

Внешний вид и технологические особенности

Благодаря пластиковой броне смотрится материнская плата ASUS Sabertooth X99 очень эффектно. Ввиду такой конструкции почти все элементы платы, за исключением разъемов и коннекторов закрыты, а, следовательно, исключены от механических повреждений.

ASUS Sabertooth X99 оснащена восемью разъемами памяти стандарта DDR4, поддерживаются модули памяти c частотой от 2133 до 4000 МГц. Несмотря на массивный пластиковый кожух, околосокетное пространство свободно, и установке крупногабаритных систем охлаждения здесь ничего не мешает.

Плата располагает тремя слотами расширения PCI-E x16, одним PCI-E x4 и еще одним PCI-E x1. Работа слотов PCI-E x16 при организации мульти GPU-связки возможна в конфигурации х16+х16 при наличии двух видеокарт, и в конфигурации х8+х8+х8 при использовании трех графических ускорителей. Однако последний слот PCI-E x16 делит линии PCI Express с разъемом М.2, и поэтому при задействовании последнего будет недоступен.

Набор логики Intel X99 Express располагает в нижней правой части материнской платы и закрыт охлаждающим алюминиевым радиатором, выкрашенным в черный цвет.

На ASUS Sabertooth X99 присутствуют десять разъемов SATA-III 6 Гбит/с и пара SATA Express 10 Гбит/с. Все они располагаются с торца платы.

За разъемами оперативной памяти находится основной 24-пиновый коннектор питания материнской платы и 19-пиновый коннектор USB3.0 для вывода на фронтальную часть корпуса системного блока.

Дополнительное питание процессора на ASUS Sabertooth X99 реализовано парой коннекторов на 8-пин и 4-пин.

Неподалеку от разъемов дополнительного питания в ряд выстроены три коннектора для подключения вентиляторов. Всего же таких коннекторов на ASUS Sabertooth X99 десять – еще три находятся возле основного коннектора питания платы, а еще четыре в нижней части платы.

На задней панели разъемов у ASUS Sabertooth X99 есть то, что выгодно отличает ее от прочих конкурентов – это пара разъемов USB3.1. Кроме того, здесь присутствует еще четыре разъема USB3.0 и пять разъемов USB 2.0. Также можно обнаружить два гигабитных сетевых порта Internet, колодку аудио разъемов и кнопку обновления BIOS.

Плата ASUS Sabertooth X99 при желании позволяет вывести на заднюю панель системного блока еще шесть разъемов USB. Для этого в нижней части платы присутствует один 19-пиновый коннектор USB3.0 и пара коннекторов USB2.0.

Разъем М.2 на ASUS Sabertooth X99 скрыт от посторонних глаз специальной пластиковой заглушкой.

Он поддерживает любой из типоразмеров накопителей данного форм-фактора, включая самый длинный 22110.

В районе разъемов задней панели пластиковая броня материнской платы имеет посадочное место под вентилятор размера 40х40 мм, который идет в комплекте. Его установка не обязательна, но может помочь при обдуве силовой части питания процессора при экстремальном разгоне последнего.

Тыльная сторона платы также не лишена защиты. Почти полностью текстолит платы закрыт толстой металлической пластиной черного цвета.

Сама пластина служит не только укрепляющим каркасом для материнской платы, но и охлаждает через термопрокладку ряд силовых элементов.

Уже без защиты ASUS Sabertooth X99 более привычный для большинства материнских плат вид.

Без снятого защитного кожуха видно, что плата имеет три радиатора охлаждения. Один, как уже говорилось выше, отвечает за охлаждение чипсета Intel X99 Express. А еще два, соединенные тепловой трубкой, охлаждают силовые элементы питания процессора.

Еще одна особенность ASUS Sabertooth X99, которая открывается после демонтажа пластикового кожуха – это специальный аудио тракт, изолирующий некоторые компоненты платы от всего остального.

В качестве звукового HD-кодека тут используется достаточно современный 7.1-канальный Realtek ALC1150.

За мониторинг материнской платы отвечает контроллер Nuvoton NCT6791D.

Управление питанием оперативной памяти возложено на контроллер Digi+ ASP1250, а на управление питанием процессора – на контроллер Digi+ ASP1257.

Дополнительные порты USB3.0/2.0, выведенные на заднюю панель разъемов платы, реализованы с помощью контроллера ASMedia ASM1074.

Возможности BIOS

Структура и наполнение настройками BIOS у платы ASUS Sabertooth X99 во многом идентичны ранее протестированной ASUS X99-A, но некоторые отличия здесь все же имеются. Первое, что бросается в глаза, так это цветовое оформление меню, выполненное в стиле TUF серии.

BIOS материнской платы имеет достаточно гибкие настройки для управления подключенными к ней вентиляторами. Так, управление для каждого из вентиляторов возможно по одному из следующих профилей: «Standard», «Silent», «Turbo», «Full Speed» и «Manual». При использовании последнего профиля регулирование оборотами вентиляторов возможно по четырем температурным точкам.

Основная вкладка «Main» содержит в себе общие сведения о системе, включая наименование используемого процессора и объема оперативной памяти, а также их частоты. Здесь же присутствует и смена языка настроек – на выбор доступно десять вариантов, включая русский.

Наибольший интерес для оверклокеров представляет раздел «Ai Tweaker», в котором сосредоточены всевозможные опции по тонкой настройке и разгону системы. Так, например, разгон процессора возможен, как изменением его базовой шины BCLK, так и множителя.

Предел частоты оперативной памяти достаточно широкий – до 4000 МГц. Разумеется, что плата ASUS Sabertooth X99 в полной мере поддерживает XMP-профили.

Для настроек таймингов оперативной памяти отведен отдельный раздел, в котором можно изменить как основные задержки для памяти, так и дополнительные.

Управление питанием материнской платы ASUS Sabertooth X99 реализовано на продвинутом уровне. Подобный набор настроек для разгона системы будет достаточен даже для самого искушённого оверклокера.

Раздел «Advanced» вобрал в себя все основные настройки по периферийным устройствам и разъемам материнской платы.

В случае с ASUS Sabertooth X99 больше всего нас интересует подраздел «USB Configuration». Поскольку плата получила современные разъемы USB3.1, то и соответствующий пункт активации данных портов в настройках BIOS также присутствует.

Во вкладке «Monitor» пользователь может наблюдать за основными показателями напряжения, температуры и скоростью вращения оборотов вентиляторов.

А в разделе «Boot» настроить приоритет загрузки OC и прочие опции при старте системы.

Небольшая порция полезных утилит собрана в разделе «Tool».

Так, например, вкладка «GPU Post» позволяет детектировать, в каком из слотов какое графическое устройство установлено, его наименование и технические характеристики.

С помощью раздела «ASUS EZ Flash 2» можно обновить прошивку BIOS, как с внешних, так и с внутренних носителей информации.

А вкладка «ASUS Overclocking Profile» позволит сохранить до восьми удачных настроек BIOS при разгоне системы.

Последний раздел «Exit» служит для сохранения настроек BIOS или сброса их в дефолтное состояние.

Конфигурация тестовогостенда и тестирование

Процессор

Intel Core i7-5960Х 3,0GHz LGA2011-v3 (HyperThreading On, TurboBoost 3,5GHz)

Система охлаждения

Thermalright Silver Arrow IB-E

Оперативная память

Corsair Vengeance LPX DDR4-2666 16Gb (4Gb*4)

Видеокарта

ASUS GeForce GTX 960 STRIX OC

Блок питания

Corsair HX750i

Жесткий диск

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

Монитор

ASUS PB298Q, 29" (2560x1080)

Материнская плата

ASUS SABERTOOTH X99

Термоинтерфейс

Gelid GC-Extreme

Операционная система

Windows 7 x64 SP1

Прочее ПО

CPU-Z ROG 1.72.1, GPU-Z 0.8.3, MSI Afterburner 4.1.1, MSI Kombustor 2.5

В качестве центрального процессора при тестировании материнской платы ASUS Sabertooth X99 использовался восьмиядерный Intel Core i7-5960X с рабочей тактовой частотой 3,5 ГГц.

На момент тестирования материнская плата ASUS Sabertooth X99 имела BIOS версии 0216. В качестве графического ускорителя использовалась видеокарта ASUS GeForce GTX 960 STRIX OC.

Оценка производительности системы в случае использования материнской платы ASUS Sabertooth X99 и процессора Intel Core i7-5960X в популярной тестовой программе LinX 0.6.5 показала, насколько быстро платформа 2011-v3 вместе с восьмиядерным процессором Intel способна выполнять операции вычислительного характера.

Высокие значения показывает тестовая платформа и при работе процессора с оперативной памятью. Четырехканальный контроллер памяти, встроенный в процессор, и высокая частота памяти DDR4 весьма положительно влияют на производительность, позволяя достичь впечатляющих значений.

В прикладном тесте Cinebench R15, оценивающим вычислительные способности процессора при рендеринге, Intel Core i7-5960X также показывает очень сильный результат. Производительность в этой дисциплине насколько высока, что позволяет обойти даже двенадцатиядерный Intel Xeon X5650.

В архиваторах 7-Zip и WinRar, традиционно благосклонных к многопоточным процессорам, система на базе материнской платы ASUS Sabertooth X99 и процессора Intel Core i7-5960X показывает себя с сильной стороны, демонстрируя очень высокую производительность.

Заключение

Главный козырь материнской платыASUS Sabertooth X99– это, конечно же, надежность и долговечность, обусловленная в первую очередь защищенностью платы с обеих сторон. Но нельзя не отметить и ее современное техническое оснащение. Плата способна принять на борт не только топовый восьмиядерный процессор, но создать на своей основе мощную игровую платформу на базе трех графических ускорителей. Положительно характеризует эту плату и наличие современных интерфейсов, где среди прочих пользователь обнаружит даже новомодные порты USB3.1. Препятствием к обладанию ASUS Sabertooth X99 может стать только цена – 22000 рублей (средняя цена по данным Яндекс Маркет) на момент написания обзора совсем не выглядят адекватной стоимостью даже для решения в рамках платформы 2011-v3.

Плюсы:

  • 5 лет гарантии;
  • отличная защищенность от механических повреждений;
  • наличие разъемов USB3.1;
  • богатые настройки BIOS.

Минусы:

  • высокая цена на территории РФ.
