1 июля 2015

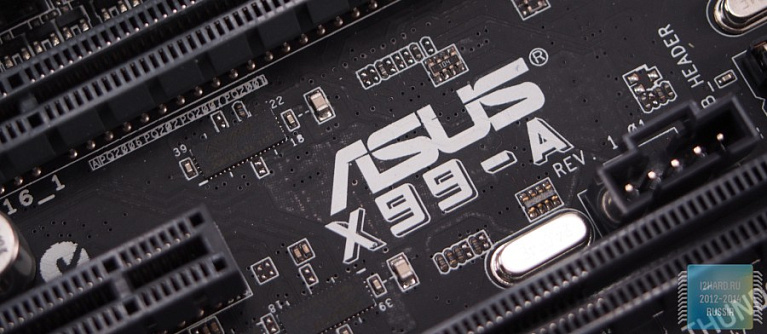

Обзор и тест материнской платы ASUS X99-A

Увеличение ассортимента памяти стандарта DDR4 и ее закономерное понижение стоимости на розничном рынке весьма благоприятно может сказаться на популяризации топовой платформы LGA 2011-v3 от компании Intel. Эта совсем не дешевая основа производительного игрового компьютера или мощной рабочей станции всегда будет пользоваться спросом в кругах обеспеченных пользователей. Поэтому знакомство с платформой LGA 2011-v3 редакция нашего сайта i2HARD.ru не будет затягивать. Совсем недавно мы рассматривали вместе с вами комплект четырехканальной оперативной памяти Geil Evo Potenza 4х4Gb DDR4-3000. В этом же обзоре почетным гостем нашей редакции является материнская плата ASUS X99-A. Этот продукт представляет собой вполне недорогое и сбалансированное решение для той категории лиц, которые даже при сборке компьютера на основе платформы LGA 2011-v3 умеют считать деньги.

Упаковка и комплектация

На лицевой стороне коробки ASUS X99-A крупным планом размещено изображение самой материнской платы, а также указаны основные технологические особенности продукта. Являясь представителем передовой платформы от Intel, материнская плата ASUS X99-A в полной мере поддерживает такие технологии как NVIDIA SLI и AMD Crossfire, упоминание о которых также присутствует на торцевой части упаковки.

Подавляющая часть тыльной стороны упаковки отведена под схематическое пояснение технических характеристик материнской платы ASUS X99-A и набором ее фирменных технологий. Отдельным пунктом здесь подчеркивается гарантийный срок изделия, который на ASUS X99-A составляет 3 года.

В комплект поставки материнской платы входит:

сама материнская ASUS X99-A (rev.1.01);
руководство пользователя;
диск с драйверами и программным обеспечением;
задняя стенка разъемов;
набор из четырех кабелей SATA 6 Gb/s;
набор Q-connectors;
SLI мостик;
наклейка ASUS X Performance O.C. Adrenaline.

Внешний вид и технологические особенности

Полноразмерная плата форм-фактора АТХ, коей является ASUS X99-A, совсем не выглядит бюджетной или в чем-то урезанной. Восемь разъемов под модули памяти DDR4, четыре разъема PCI-E x16, два разъема PCI-E x4 и 10 разъемов SATA – вот лишь небольшой список того оснащения, которым обладает плата ASUS X99-A.

При этом размеры платы составляют стандартные для АТХ форм-фактора 305х244 миллиметра. ASUS X99-A оснащена тремя радиаторами охлаждения, два из которых отвечают за охлаждение силовых цепей питания процессора, а один за охлаждение чипсета Intel X99.

По внешнему осмотру тыльной стороны платы ASUS X99-A можно сделать вывод о том, что лишь два разъема PCI-E x16 имеют полную поддержку шестнадцати линий, а остальные два распаяны по схеме х8, то есть восьми линий.

Основное околосокетное пространство платы лишено габаритных по высоте элементов, что позволяет устанавливать на ASUS X99-A систему охлаждения любых размеров. При условии, конечно, что высокие модули радиаторов оперативной памяти не помешают установке такой системы охлаждения.

Что касается самих разъемов под память, то они распаяны чуть поодаль от сокета. Максимально возможным объемом памяти, поддерживаемым материнской платой ASUS X99-A, являются 64 Гб.

С распайкой разъемов PCI-E x16, изучив тыльную сторону платы, мы разобрались. Однако также стоит принимать во внимание тот факт, что процессоры Intel Core i7-5930К и Intel Core i7-5960Х обладают поддержкой 40 линий PCI-E. На ASUS X99-A никаких модуляторов, обеспечивающих дополнительные линии PCI-E, нет. Поэтому на этой материнской плате можно установить две видеокарты по схеме х16+х16, а уже три лишь по схеме х8+х8+х8.

Задняя панель разъемов имеет небогатое оснащение. Десять разъемов USB, шесть из которых версии 3.0; блок аудио разъемов; порт pc/2, кнопка обновления bios и порт Ethernet – вот и все, что пользователь может увидеть в данной части платы ASUS X99-A.

Звуковой чип Crystal Sound 2 является ничем иным, как уже знакомым многим аудиокодеком Realtek ALC1150. Кстати звуковые элементы материнской платы, включая кодек и конденсаторы, от остальных элементов материнской платы отделены специальным аудио трактом.

Под радиатором чипсета расположился разъем М.2, в который можно установить накопители 2242, 2260, 2280 и 22110 типоразмера.

А чуть ниже разъема М.2 уже находятся три интересных для оверклокеров переключателя. EZ_XMP отвечает за активацию самого скоростного XMP-профиля используемой в данный момент оперативной памяти. EPU – включением активирует технологию Power Saving. А двухпозиционный переключатель TPU – повышает производительность процессора посредством увеличения множителя (в случае положения I) или увеличения BCLK (в случае положения II).

Десяти портов SATA 6 Gbit/s должно хватить даже самым требовательным пользователям. А вот порт SATA Express у платы ASUS X99-A всего один. Также между колодками SATA разместился 19-пиновый разъем USB 3.0 для разъемов фронтальной части корпуса компьютера.

Питание ASUS X99-A организовано по уже привычному для большинства материнских плат набору коннекторов 24pin+8pin.

Кнопки Power и Reset, а также индикатор POST-кодов – вот тот небольшой, но иногда весьма полезный инструментарий для работы с платой вне корпуса, который также реализован на ASUS X99-A.

За ввод/вывод информации на плате ASUS X99-A отвечает микросхема NCT6791D от Nuvoton.

Своеобразный хаб, который добавляет плате поддержку еще четырех разъемов SATA, имеет маркировку ASM1074.

Возможности BIOS

Начать рассказ о возможностях настройки материнской платы ASUS X99-A посредством BIOS мы хотели бы с ее версии 1702, которая на момент написания обзора является самой свежей. UEFI BIOS данной платы содержит достаточно много настроек, но в то же время интуитивно понятен даже простому пользователю. Первая вкладка «Main» содержит основную информацию о системе – то есть версии и дате BIOS, процессоре, оперативной памяти, текущей дате и времени, а также языке меню BIOS. Среди десятка языков присутствует на ASUS X99-A и русский.

Вкладка «Ai Tweaker» содержит весьма богатые настройки по разгону процессора и памяти. Разумеется, что ASUS X99-A поддерживаются профили Intel XMP, поэтому такие опции BIOS присутствуют в настройках.

Если же этого для настройки работы оперативной памяти вам недостаточно, то плата ASUS X99-A может предложить вам ручное изменение настроек. Так, частота оперативной памяти DDR4 ограничена настройками BIOS до частоты 4000 МГц, что создает пока что весьма солидный запас для ее разгона.

А что касается таймингов оперативной памяти, то тут тоже под управление пользователя доступен целый ряд различных настроек.

Плата ASUS X99-А имеет не только восьмифазную систему питания процессора и отдельное управление питанием оперативной памяти, но и множество настроек в BIOS. Поэтому настройками напряжения эта плата явно не обделена. Можно указывать как относительную номинальных значений разницу повышения напряжения питания, так и абсолютные величины.

Вкладка «Advanced» собрала внутри себя в основном настройки периферийного оборудования, портов и таких встроенных в плату устройств как звуковая и сетевая карта.

Раздел «Monitor» отвечает в первую очередь за такие рабочие показатели системы, как температура, напряжение и обороты вентиляторов. Однако, несмотря на такое название, здесь возможен не только мониторинг, но и управление вентиляторами, подключенными к материнской плате ASUS X99-A по коннекторам 4pin. При этом их работу можно настроить в зависимости от температуры процессора.

Разделу «Boot» главная роль отведена по загрузке системы с тех или иных устройств. Поддерживаются различные типы загрузок, включая загрузку ОС с внешних накопителей или сети.

Вкладка «Tool» содержит внутри себя необязательные, но не менее полезные функции.

Так, например, внутри нее пункт GPU Post позволяет понять, на каком из слотов расширений, какое устройство установлено.

А пункт ASUS EZ Flash 2 Utility позволяет с внутренних или внешних носителей обновить прошивку BIOS.

Не забыты здесь и оверклокеры. Наиболее удачные настройки BIOS для разгона они могут сохранить в восемь специальных профилей.

Завершает изучение BIOS раздел «Exit». Возможности этого пункта невелики, но и этот раздел часто бывает полезным, когда требуется сохранить настройки BIOS, или же сбросить их на заводские.

Технические характеристики

Процессор	Intel® Socket 2011-v3 Core™ i7 Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology
Чипсет	Intel® X99
Оперативная память	8 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory Quad Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP)
Поддержка технологий Multi-GPU	Supports NVIDIA® Quad-GPU SLI™ Technology Supports NVIDIA® 3-Way SLI™ Technology Supports AMD Quad-GPU CrossFireX™ Technology Supports AMD 3-Way CrossFireX™ Technology
Слоты расширения	40-Lane CPU- 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8) 1 28-Lane CPU-* 3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4) 2 1 x PCIe 2.0 x16 (x4 mode) 3 2 x PCIe 2.0 x1 (x1 mode) *3
Хранилище данных	New Intel® Core™ i7 Processors : 1 x M.2 Socket 3, , with M Key, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only) Intel® X99 chipset : 1 x SATA Express port, , compatible with 2 x SATA 6.0 Gb/s ports 8 x SATA 6Gb/s port(s), 4, Support Raid 0, 1, 5, 10 Supports Intel® Smart Response Technology, Intel® Rapid Recovery Technology5
Локальная сеть	Intel® I218V, 1 x Gigabit LAN Controller(s)
Порты USB	Intel® X99 chipset : 5 x USB 3.0/2.0 port(s) (4 at mid-board) Intel® X99 chipset : 8 x USB 2.0/1.1 port(s) (4 at back panel, , 4 at mid-board) ASMedia® USB 3.0 controller : 5 x USB 3.0/2.0 port(s) (5 at back panel, )
Звук	Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in) - High-fidelity audio OP AMP(s)
Разъемы на задней панели	1 x PS/2 keyboard/mouse combo port(s) 1 x LAN (RJ45) port(s) 6 x USB 3.0 ((Blue)) 4 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback Button(s)
Разъeмы на плате	1 x AAFP connector 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x SATA Express connector: (Gray), 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only) 1 x TPM connector(s) 1 x COM port(s) connector(s) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 1 x S/PDIF out header(s) 1 x Thunderbolt header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x EZ XMP switch 1 x System panel(s) (Q-Connector) 1 x Chassis Intrusion connector(s) 1 x DRCT header(s) 1 x MemOK! button(s) 1 x Thermal sensor connector(s) 1 x TPU switch(es) 1 x EPU switch(es) 1 x CPU/DRAM overvoltage jumper(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS jumper(s) 1 x 5-pin EXT_FAN(Extension Fan) connector
BIOS	1 х 128 Mb Flash ROM, AMI UEFI BIOS
Форм-фактор	ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Конфигурация тестовогостенда и тестирование

Процессор	Intel Core i7-5960Х 3,0GHz LGA2011-v3 (HyperThreading On, TurboBoost 3,5GHz)
Система охлаждения	Thermalright Silver Arrow IB-E
Оперативная память	Corsair Vengeance LPX DDR4-2666 16Gb (4Gb*4)
Видеокарта	ASUS GeForce GTX 960 STRIX OC
Блок питания	Corsair HX750i
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	ASUS PB298Q, 29" (2560x1080)
Материнская плата	ASUS X99-A
Термоинтерфейс	Gelid GC-Extreme
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z ROG 1.72.1, GPU-Z 0.8.3, MSI Afterburner 4.1.1, MSI Kombustor 2.5

Основой тестовой платформы при тестировании материнской платы ASUS X99-A стал восьмиядерный процессор Intel Core i7-5960Х, работающий на тактовой частоте 3,5 ГГц.

Биос материнской платы ASUS X99-A был обновлен до последней версии 1702, на момент написания обзора. Видеокарта ASUS GeForce GTX 960 STRIX OC выполняла в системе роль графического ускорителя.

Первый же тест в LinX 0.65 позволил выявить и подчеркнуть сразу несколько положительных моментов относительно платы ASUS X99-A и платформы Intel LGA 2011-v3 в целом. Во-первых, после данного теста можно уверенно говорить о стабильной работе материнской платы. А во-вторых, результат LinX 0.65 показал, насколько производительной может быть топовая платформа от Intel во главе с восьмиядерным процессором Intel Core i7-5960Х. А ведь наличие настольного восьмиядерного процессора для розничного рынка - это пока лишь прерогатива 2011-v3 сокета.

Оценка производительности четырехканальной оперативной памяти, которая доступна лишь для платформы Intel LGA 2011-v3, также показала, насколько быстрым может в такой конфигурации быть компьютер. Значения скорости чтения, записи и копирования внутри оперативной памяти высоки и практически недостижимы ни одной из других настольных платформ.

В графических тестах бенчмарка 3D Mark13 платформа Intel LGA 2011-v3 показывает достойные результаты, хотя вместе с видеокартой ASUS GeForce GTX 960 STRIX OC какого-либо заметного отрыва от платформы LGA 1150 здесь нет.

Заключение

Материнская плата ASUS X99-A, как и платформа Intel LGA 2011-v3, решение совсем не для бедных. Но при ограниченном бюджете даже в рамках такой недешевой платформы материнская плата ASUS X99-A может стать оптимальной основой для настольного производительного компьютера. Набор функций и возможностей, которыми располагает плата ASUS X99-A, будет более чем достаточно для сборки мощного игрового ПК даже на базе двух, а то и трех топовых видеокарт. Основной плюс материнской платы ASUS X99-A среди других моделей - относительно невысокая цена. Ее стоимость на момент написания обзора составляет 14990 рублей (по данным Яндекс Маркет). И пока на сегодняшний день это одно из лучших от компании ASUS предложений на рынке для платформы Intel LGA 2011-v3.

Плюсы:

3 года гарантии;
надежный производитель;
относительно невысокая стоимость;
богатые настройки биос;
множество настроек для разгона процессора и памяти.

Минусы:

небогатый комплект поставки.
