Обзор и тестирование ATX корпуса Fractal Design Define R4

Так случилось, что сначала я познакомился с более новой моделью корпусаFractal Design Define R5, причем это знакомство произошло случайно. Define R5 прислали тогда мне по ошибке, он предназначался для другого автора. Но к счастью для меня, люди склонны совершать ошибки, а почему «к счастью», да потому что писать о подобных вещах вдвойне приятно и интересно. Сегодня я вам расскажу о своём знакомстве с четвёртой версией корпуса линейки Define. Но прежде чем начать, поговорим о производителе, Fractal Design - это шведская компания, которая выпускает очень качественные и интересные продукты. Самое приятное то, что такие важные слова как: «не дорого, качественно, красиво и функционально» могут быть в одном предложении и даже более того, они могут относиться к Fractal Design и её продуктам. Лично я в этом убеждался не раз. Не буду более затягивать, сегодня я вас познакомлю с очень интересным представителем модельного ряда ATX корпусов - Fractal Design Define R4.

Упаковка и комплектация

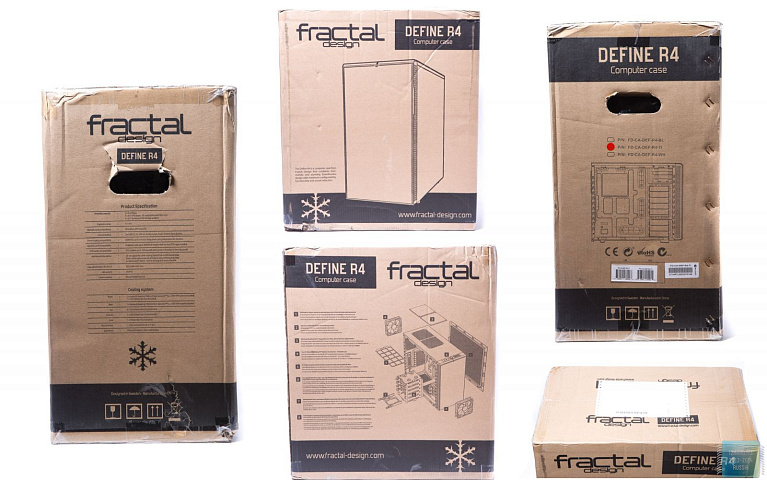

Упаковка для корпусов Fractal Design едина по общему оформлению. Это картонная коробка с черным текстом и графикой. Данный корпус не стал исключением, он поставляется в довольно большой картонной коробке, на которой изображен сам корпус, его название и логотип Fractal Design. Также хочу отметить большую информативность пакинга. Вес упаковки составляет 12,5кг, а для переноски предусмотрены ручки.

Корпус защищен от повреждений пенопластовыми блоками и дополнительно упакован в пакет.

Внутри можно найти коробочку с аксессуарами, винтами, хомутами, которые упростят сборку и ещё присутствует инструкция, они запакованы в пакет.

С обратной стороны черной коробки отображено ее содержимое.

Технические характеристики

• Поддержка материнских плат форм-фактора ATX, Micro ATX и Mini ITX.
• 7 + 1 разъемов расширения.
• 2 отсека для приводов формата 5,25".
• 8 отсеков для дисков формата 3,5" – все совместимы с твердотельными накопителями, 2 дополнительных места для твердотельных накопителей формата 2,5".
• 3 заглушки ModuVent™ – две вверху и одна – сбоку.
• 7 посадочных мест для вентиляторов (два вентилятора серии Silent R2 в комплекте).
• Посадочные места для вентиляторов на передней и нижней поверхностях корпуса.
• Устройства охлаждения ЦП высотой до 170 мм (без вентилятора на боковой панели).
• Поддерживаются блоки питания ATX длиной до 170 мм при расположении вентилятора в нижней части корпуса. Если посадочное место для вентилятора не задействовано, возможна установка более длинных блоков питания (до 270 мм).
• Видеокарты длиной до 295 мм с установленной верхней корзиной для жестких дисков.
• При снятой верхней корзине возможна установка видеокарт длиной до 430 мм.
• Пространство за материнской платой высотой 26 мм для прокладки кабелей.
• Толстые резиновые втулки на всех отверстиях крепления материнской платы.
• Доступные цвета: жемчужно-черный, титановый серый, арктический белый.
• Габариты корпуса (Ш x В x Г): 232 x 464 x 523 мм.
• Габариты упаковки (Ш x В x Г): 320 x 535 x 610 мм.
• Масса нетто: 12,3 кг.

Внешний вид

Отличительной чертой корпусов серии Define является строгий внешний вид, исключением не стал и R4. Сам же корпус довольно больших размеров, габариты его составляют 232x464x523 мм.

На левой боковой крышке расположено перфорированное окно под 120/140мм вентилятор закрытое изнутри пластиковой вставкой, а у старшей модели, R5, пластиковая вставка наружная и перфорации не видно. Правая боковина менее примечательна, на ней нет ни каких отверстий.

На верхней части расположено два перфорированных отверстия под вентиляторы 120/140мм или радиаторы 240/280мм. Они так же закрыты пластиковыми заглушками изнутри.

Передняя панель закрывается дверцей с металлическим покрытием, цвет его титаново-серый, так же оно имеет небольшой зеркальны эффект. На внутренней стороне дверцы обосновалось шумоизоляционное покрытие черного цвета, это не что иное как поролон. За дверцей скрывается два отсека для внешних 5,25” устройств и черная большая отрывающаяся панель. Хочу заметить, что дверца имеет очень плавный ход, не скрепит и не трещит во время открытия-закрытия.

На дне корпуса расположен съёмный пылевой фильтр и четыре ножки с резиновым покрытием.

Обратная сторона немного необычная, на ней стандартно расположен отсек для блока питания, семь выходов для карт расширения материнской платы и отсек под 120/140мм вентилятор – это все относится к стандартам ATX корпусов. А вот к нестандартным свойствам, я бы отнёс дополнительные возможности для карт расширения материнских плат.

Интерфейсы на лицевой панели:

• 2 – USB 3.0, 2 – USB 2.0
• Выход на наушники / микрофонный вход
• Кнопка питания со светодиодом (синий)
• Кнопка перезагрузки
• Встроенный контроллер (под крышкой)

Боковые стороны пластиковой передней панели имеют решетчатое строение.

Качество пластика, качество стали находятся на высоте, тоже самое можно сказать о качестве покраски, да и об изготовлении корпуса в общем.

Внутреннее строение и система охлаждения

Переходя в следующий раздел, мы продолжим рассматривать переднюю панель. Оба отсека для внешних 5,25” устройств закрываются пластиковыми легкосъёмными заглушками. Крышка на внутренней части довольно просто открывается всего одним простым нажатием.

Открывается она очень легко. Под крышкой скрывается пластиковая рамка для вентилятора, в которую встроен пылевой фильтр.

С одной стороны это очень удобное решение, снял – почистил - установил, но подобное решение исключает установку 240/280 радиаторов СЖО.

На дне корпуса находится съёмный пылевой фильтр. Состоит он из рамки и мелкой сетки, приклеенной к ней.

Ножки корпуса состоят из пластика и резинового основания.

На боковых крышках с внутренней части находится специальное антивибрационное шумопоглащающее покрытие, толщина его равна 1,5-2мм. Подобное решение является уделом довольно дорогих реализаций. Пластиковая заглушка имеет дополнительный слой поролона.

Внутреннее пространство обыденно для современного ATX корпуса. Съёмные корзины, прорези для кабелей - всё довольно стандартно.

И с обратной стороны всё более чем обычно, единственное, что хочу отметить, так это большое расстояние от стенки материнской платы до боковой крышки - 26мм. Это более чем достаточно чтобы спрятать кабеля.

Корзины для накопителей съёмные, на одной из них могут расположиться пять накопителей, а на другой всего три. Если демонтировать большую корзину, то появляется возможность установки видеокарты длиной до 430мм.

Жесткие диски крепятся на специальные салазки, которые выполнены из стали и окрашены в белый цвет.

Как я уже говорил в Define R4 верхние отсеки под вентиляторы закрыты изнутри пластиковыми заглушками.

Сама пластиковая заглушка крепится на четыре винта.

Состоит она из пластикового основания, поролона толщиной 8мм и тканевого покрытия.

На внутренней части задней стенки мы можем наблюдать установленный 140мм вентилятор, семь стандартных слотов расширения, закрытых белыми заглушками и один дополнительный находящийся над ними. Установить в него можно рамку с вентиляторами, которые будут улучшать обдув или вынести на любое однослотовое PCI устройство.

Под блоком питания помимо перфорации, которая служит для забора свежего воздуха с пылевым фильтром, находятся четыре резиновые ножки.

Трехступенчатый контроллер, встроенный в корпус, может управлять тремя вентиляторами. Питание к нему подключается через обычный MOLEX разъём.

Предлагаю, перед переходом к сборке, вернутся к передней панели, и рассмотреть её более детально.К сожалению, снимая пылевой фильтр, перед нами предстаёт только прямоугольное отверстие без возможности установить на него радиаторы СЖО. На переднюю панель можно установить только пару 140мм вентиляторов. Почему производитель пошел на такой шаг, мне не понятно. Тем самым он значительно ограничил возможности сборки систем СЖО внутри корпуса.

Для подключения кнопок и лампочек на передней панели используются довольно длинные провода в резиновой оплётке. По ходу обзора понимаешь, что качество тут в каждом сантиметре.

Передняя створка и крышки отсеков 5,25” имеют решётчатое строение, тем самым обеспечивая хороший забор воздуха передним вентиляторам.

Большая панель фиксируется на две защёлки.

И возвращаясь к металлическому покрытию внешней части передней дверцы. Оно имеет приятный титаново-серый цвет, идентичный цвету корпуса iPhone space grey (для наглядности).

Вентиляторы

Пред нами 140мм вентилятор с черной рамкой, внутри которой заключена белая крыльчатка с одиннадцатью длинными лопастями. Максимальная скорость вращения вентилятора равняется 1000об\мин.

С обратной стороны присутствует наклейка с моделью и краткими техническими характеристиками.

Сборка и её особенности

Сборка в корпусе Fractal Design Define R4 мало чем отличается от сборки других ATX корпусов, но сопровождается она приятными тактильными ощущениями в процессе работы. Материалы корпуса качественные, ничего не болтается, ко всему есть доступ. Края обработаны качественно, порезов получить не удастся. Можно спокойно разместить габаритную систему охлаждения с максимальной высотой процессорного кулера в 170мм. Это без вентилятора на боковой стенке. В корпус можно установить огромное количество накопителей (8x 2,5/3,5"). Максимальная длина устанавливаемой видеокарты, при снятых корзинах, равна 430мм, а с установленными - 295мм. Также в корпус можно установить блок питания длинной до 170 мм, это при расположении вентилятора в нижней части корпуса. Если посадочное место для вентилятора не задействовано, возможна установка более длинных блоков питания (до 270 мм).

Кабели от блока питания можно продеть без проблем, места для них более чем достаточно, закрепить их можно хомутами, идущими в комплекте.

Тестирование

Тестовый стенд

• Процессор: Intel Core i7-4770K@3.9 1,15v (HT - включена, Turbo - включена);
• Охлаждение процессора: NOCTUA NH-U9S;
• Материнская плата: MSI Z97 GAMING 7;
• Видеокарта: ASUS GTX 980 Poseidon 4GB;
• Оперативная память: Kingston HiperX Predator 2666Mhz;
• Жёсткий диск: SSD Kingston M.2 SM2280S3/120G 120GB;
• Блок питания: Corsair AX760760W;

Методика тестирования

Греть систему будем в течение 15 минут с помощью LiNX 0.6.4. и в Furmark, все это в оконном режиме при разрешении 1280х720p. Температура окружающей среды равна 27-28 градусов. Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z; HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ и расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Заключение

Весьма хорош собой и функционален – это про Fractal Design Define R4. А если быть честным, то отличий от Fractal Design Define R5 не так много, но они есть. Если быть кратким, то Define R5 является доработанной во всех отношениях и мелочах, но ведь это и понятно. И для кого-то, может, эти мелочи важны, а кто-то их даже не заметит. Например, чуть менее качественно проложенное шумоизоляционное покрытие на внутренних стенках корпуса или виднеющиеся перфорированные отверстия под вентиляторы. Конечно, есть и более серьёзные недостатки. К ним можно отнести неполноценную приспособленность под установку радиаторов СЖО и отсутствие возможности изменения открытия дверцы на передней панели. В целом всё, отличия закончились, почти, самое главное отличие — это стоимость Fractal Design Define R4 на 1000-1500 рублей дешевле обновленной модели. Стоит оно того или нет решать только вам. Я лишь дополню, что корпус очень качественный, красивый и в меру функциональный, в нём предусмотрена хорошая защита от пыли и шумоизоляция.

Плюсы

• Высокое качество;
• Строгий внешний вид;
• Шумоизоляция;
• Защита от пыли;
• Встроенный реобас;
• Тихие и эффективные вентиляторы;
• Внутренний простор;
• Внутренняя функциональность;
• Кабель менеджмент;
• Низкая стоимость для своего класса.

Минусы

• Не поддерживает E-ATX;
• Не приспособлен под установку радиаторов СЖО (передняя панель).
