Обзор и тестирование материнской платы ASUS ROG MAXIMUS VII IMPACT

Минимализм, пожалуй, одно из самых актуальных направлений на сегодняшний день во всем мире. Простота проявляется во всем и даже в компьютерном железе. Любители простых, компактных, минималистичных сборок, соответственно, выбирают сопутствующее железо.

Сегодня мы поговорим об одной важно составляющей любого компактного ПК – материнской плате формата mITX, а подопытным "кроликом" стала модель от компании ASUS - MAXIMUS VII IMPACT.

Если говорить о линейке ROG, то IMPACT является её самым молодым представителем. Существует всего две модели материнских плат IMPACT, обе они на LGA1150. На самом деле отличий между MAXIMUS VI IMPACT и MAXIMUS VII IMPACT не так много, но они есть, и мы даже уделим им немного времени.

Упаковка и комплектация

Пред нами крохотная коробочка в темно-красных тонах присущих ROG-серии с надписью MAXIMUS VII IMPACT.

Упаковка достаточно информативна, на оборотной частиотображены основные данные о технических характеристиках материнской платы.

Упаковка седьмого “влияния” также имеет разворот, в котором рассказано об основных достоинствах данной модели, подобный разворот присущ всем продуктам ROG-серии.

Комплект поставки довольно богат. В него входят:

  • материнская плата;
  • четыре кабеля SATA 6 Гбит/с;
  • переходник-удлинитель для подключения разъемов передней панели;
  • звуковая карта SupremeFX Impact II;
  • Расширительная плата mPCIe Combo IV с адаптером Bluetooth\Wi-Fi и слотом М.2;
  • антенна Wi-Fi;
  • комплект из четырех пластиковых шайб для установки беплейта кулеров;
  • заглушка на заднюю панель I/O Shield;
  • набор наклеек для маркировки интерфейсных кабелей;
  • металлическая наклейка ASUS ROG;
  • руководство пользователя;
  • DVD-диск с драйверами и ПО;

Внешний вид и особенности строения

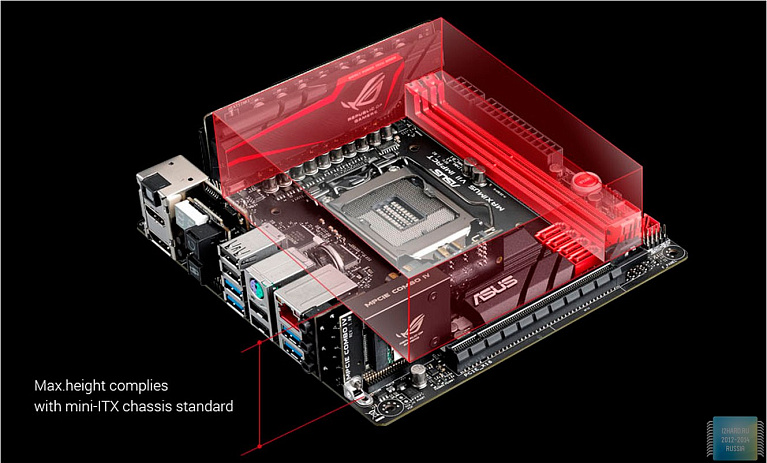

Перед нами материнская плата формата miTX на базе чипсета Intel Z97. Несмотря на свои крохотные размеры, данная материнская плата не только на голову выше большинства подобных устройств, номожет дать фору и полноразмерным решениям. В конструкции используется полноценная подсистема питания, вынесенная на отдельную плату и закрытая радиаторами с обеих сторон, а то, что находится под радиаторами, мы рассмотрим входе обзора.

MAXIMUS VII IMPACT имеет продуманную компоновку, процессорный разъём максимально отодвинут от PCI-E слота, а вот расстояние до слотов памяти осталось стандартным.

Обратная сторона мало чем примечательна, но всё было бы иначе, если бы инженеры ASUS не расположили на ней чип iROG 036-A3, который отвечает за поддержку технологии ROG-connect и дополнительных фирменных технологий.

В самом низу материнской платы находится черный PCI-E 16x слот для установки видеоадаптера. Под ним, ближе к правому краю, показана распиновка разъёмов передней панели.

На материнской плате присутствует четыре порта SATA 6 Гбит/с, они расположены аккуратно между слотами памяти и радиатором чипсета.

С левой стороны над слотом PCI-E 16x расположены специальные разъёмы для подключения звуковой карты SupremeFX Impact II и расширительной платы mPCIe Combo IV. Между ними расположен чип проводной сети Intel I218-V.

Возвращаемся к правой части. На её краю расположены разъёмы подключения передней панели, разъём для подключения внутренних портов USB 3.0, разъём для подключения динамика, 4pin разъём для подключения вентилятора, кнопка включения с подсветкой и кнопка перезагрузки.

На верхнюю часть левого края вынесены разъёмы для подключения питания материнской платы 24 pin и 8 pin питания процессора.

Слева от процессорного разъёма находятся множество чипов и разъёмов. Первый чип, который бросается в глаза - это чип с фирменной символикой "Republic of Gamers", маркировка на нём 035-A2. Он должен отвечать за поддержку автоматического разгона. Чуть правее от него находится микросхема Nuvoton NCT6791D, она отвечает за Super I/O, мониторинг температур, управление скоростями вращения вентиляторов и наличием PS/2-порта. Ещё чуть правее находится чип KeyBot, а в самом правом краю расположен чип ASMedia ASM1442K, который дарует возможность вывода изображения через DisplayPort и HDMI. По левую сторону от большой микросхемы Republic of Gamers 035-A2 находится батарея, выход ROG EXT для подключения ASUS OC Panel и разъём для пары внешних USB 2.0.

Над всем обилием микросхем находится два разъёма. В первый, именуемый CoolHub, устанавливается специальная плата, на которую вынесены PWM разъёмы для подключения вентиляторов. Над ним находится гребенка TPM (Trusted Platform Module).

В центре находится гнездо с позолоченными контактами для подключения процессора LGA1150. Прижимная рамка процессора имеет черный цвет.

На задней панели без учета звуковой карты расположены:

  • оптический выход S/PDIF;
  • видеовыходы DisplayPort и HDMI;
  • индикатор кодов POST;
  • кнопки SoundStage и KeyBot;
  • клавиши Clear_CMOS и ROG_Connect;
  • четыре порта USB 2.0;
  • четыре интерфейса USB 3.0;
  • комбинированный разъем PS/2.

Будучи полноценной платой из семейства ROG, MAXIMUS VII IMPACT имеет усиленнуюсистему питания процессора. Она имеет 8 фаз и выполнена из элементов высокого уровня качества, также имеет цифровое управление.

За охлаждение VRM отвечает черный массивный,продолговатый радиатор. За охлаждение чипсета отвечает радиатор чуть меньших габаритов.

Для передачи тепла к радиаторам используются двухмиллиметровые термопрокладки.

Дополнительные модули

Материнская плата MAXIMUS VII IMPACT имеет дополнительные модули расширения. Первым из них мы рассмотрим mPCIe Combo IV с предустановленным адаптером Bluetooth\Wi-Fi и слотом М.2 для подключения SSD NGFF.

Адаптер Bluetooth\Wi-Fi остался тем же, что и в предыдущей версии - AzureWawe AW-CE123H.

М.2, благодаря набору логики Z97, уже имеет полноценную привязку к PCI-E 3.0 4x, а это значит, что он имеет большую пропускную способность. Жаль скорость большинства SSD M.2 остается на одном уровне с SSD SATA3.

Также в комплекте идет фирменная антенна, которая имеет встроенный магнит и поворотный механизм.

Ещё одним дополнением и отличием от предыдущей версии, является модуль COOLHUB с двумя 4pin выходами для подключения вентиляторов с функцией PWM.

И завершить данный раздел можно модульной звуковой картой - SupremeFX Impact II, которая подключается через специальный разъём и дополнительно фиксируется на пару винтов. В основе её лежит популярный 7.1 HD-аудиокодек Realtek ALC1150. Он находится под металлической экранированной крышкой. Это необходимо для защиты от электромагнитных помех. Также на плате предусмотрен усилитель Sonic SenseAmp для наушников, имеющих большое сопротивление. SupremeFX Impact II короче первой версии, а выход для внешних аудиоконтактов расположен параллельно плате, это делает подключение удобнее.

MAXIMUS VII IMPACT и MAXIMUS VI IMPACT

На самом деле материнские платы имеют немного отличий, но, они есть, и они достаточно значительны:

  • Набор логики Z97
  • Полноценный М.2 с привязклй PCI-E 3.0 4x
  • Звуковую карту SupremeFX Impact II
  • Модуль COOLHUB

Также изменения коснулись цветовой гаммы материнской платы в целом, но тут всё обошлось малой кровью:

  • Черная прижимная рамка
  • Красные фиксаторы памяти на слотах DDR3
  • Черный PCI-E 16X слот
  • Немного другой рисунок на радиаторе VRM

Некоторые отличия можно найти на задней панели, сменилось расположение USB 2.0 портов, появился PS/2 и пропал eSATA.

BIOS

BIOS MAXIMUS VII IMPACT имеет новую UEFI оболочку. Новый дизайн BIOS выполнен в более минималистичном стиле, но в целом, по своей функциональности, он идентичен с предыдущей версией.

Раздел Extreme Tweaker поможет разогнать процессор и память, настроить работу системы питания.

Раздел Main несет информативную составляющую, в нём можно узнать данные о системе, а такжепереключить язык.

Раздел Advanced позволяет выполнить функциональную настройку материнской платы.

Раздел Monitor даёт полный доступ к данным и изменению скорости работы вентиляторов и позволит детально мониторить изменение напряжений.

Раздел BOOT отвечает за настройку загрузки и управление накопителями.

В разделе TOOL находятся дополнительные и весьма полезные инструменты, дающие возможность обновить BIOS, дать информацию о SPD памяти, настроить личные профили и т.д.


Лично мне очень понравилась функция управления вентиляторами (PWM), для каждого можно настроить свой режим работы, либо выбрать встроенный. Самое главное, это поможет напрочь позабыть о реобасах.

Ну и по завершению. Появление блокнота для заметок я считаю удобной и полезной функцией, знающие люди найдут ему применение.

Разгон

Тестовый стенд

  • Материнская плата: ASUS MAXIMUS VII IMPACT
  • Процессор: Intel Core i7-4770k
  • Система охлаждения процессора: Corsair H90
  • Оперативная память: Kingston Fury 2 x 8 Gb
  • Видеокарта: ASUS GeForce GTX 980 Strix OC Strix-GTX980-DC2OC-4GD5
  • Накопитель SSD: Kingston SSDNow KC300 SKC300S3B7A/240G 240Gb
  • Блок питания: Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)

Тестовый процессор удалось запустить на невиданной для него частоте - 4,8GHz, при напряжении 1,416V. Ранее, данный экземпляр на других материнских платах отказывался брать такую отметку. Хотя, эксплуатация хасвела со столь высоким напряжением в режиме 24/7 чревата проявлением деградации. Но сам факт, что данная кроха позволила взять более высокую отметку на не самом удачном i7-4770k говорит о многом.

Заключение

Если есть в планах собрать систему на базе компактной материнской платы, и нет ограничений в бюджете, то я бы рекомендовал к приобретению ASUS MAXIMUS VII IMPACT. Отличий от предыдущей версии не так много, но в перспективе они смотрятся весьма неплохо. Не забываем, что Z97 будет поддерживать новые процессоры Broadwell, а Z87, скорее всего, лишат этой возможности. К достоинствам можно отнести качественную элементную базу, полноценный восьмифазный VRM, превосходные возможности разгона, заточку под оверклокинг, богатый комплект поставки, неплохой внешний вид и хорошую звуковую карту.

Плюсы

  • Качество исполнения;
  • Полноценность системы питания;
  • Весь функционал ROG;
  • Качественная элементная база;
  • Хорошая звуковая карта;
  • Прекрасные показатели разгона;
  • Полноценный М.2 с привязкой к PCI-E 3.0 4x;
  • Комплект поставки;
  • Адаптер Bluetooth\Wi-Fi.

Минусы

  • Цена.
