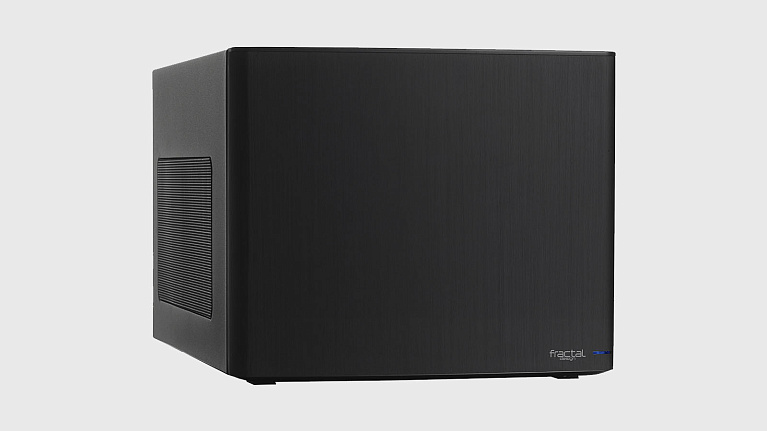

Обзор и тестирование mITX корпуса Fractal Design Node 304 Black

Выбор корпуса нынче задача не простая. Раньше, 5-10 лет назад, не было такого обилия производителей и все знали, что хорошо, а что не очень. Сейчас же выпускает корпуса каждый второй производитель, уровень качества у всех разнится от бюджетного до премиум класса, выбирай не хочу, но будь осторожен. Есть риск купить жестянку за много денег. Из обилия компаний, выпускающих кейсы, можно выделить Fractal Design. Многие россияне предпочитают продукцию именно этой компании из-за вменяемой цены, неплохого уровня качества и строгого дизайна. Сегодня я расскажу о моем знакомстве с одним из самых маленьких представителей кейсов Fractal Design под скромным именем Node 304 Black.

Упаковка и комплектация

Крошка, Node 304, живет в небольшой коробке с изображением самого корпуса, логотипом, названием и спецификациями. Fractal Design уже на упаковке, с обратной стороны, показали разобранный Node 304 и его ключевые компоненты. И в целом о содержимом становится всё понятно ещё до открытия небольшой упаковки, к слову её размер составляет 455x345x300 мм.

Fractal Design Node 304 надёжно защищен от повреждений двумя пенопластовыми блоками и упакован в полиэтиленовой пакет.

Внутри корпуса скрывается скромный комплект поставки:

  • 4 стойки для материнской платы;
  • Восьмигранная насадка.;
  • Три винта для БП;
  • Три хомута;
  • 4 винта для установки материнской платы;
  • Пакетик с винтами для HDD;
  • Пакетик с винтами М3;
  • Инструкция;
  • Буклет с информацией доя пользователя.

Внешний вид

Fractal Design - это скандинавская компания, а это, уже как-то на психологическом уровне, вселяет надежду на успех, мол «там холодно и они знают в холоде толк». Посмотрим, так ли это, но нельзя отнять того, что Node 304 получился крохотных размеров 210x250x374 мм, с простым дизайном и очень милым внешним видом.

  • Модель - Fractal Design Node 304;
  • Тип корпуса - Mini-Tower;
  • Цвет - Черный / Белый;
  • Размеры ВхШхГ - 210 x 250 x 374 мм;
  • Материал – Сталь 1мм, пластик;
  • Вес - 4,9кг;
  • Поддерживаемые материнские платы - Mini-ITX;
  • Максимальная длина видеокарты – 310 мм;
  • Максимальная длина БП – 180 мм (рекомендуется 150 мм;
  • Внутренние устройства – 6 х 3,5″ / 6 х 2,5″;
  • Количество карт расширения PCI - 2;
  • Вентиляторы - передние 2 х 80 / 92 мм (установлены), задние 1 х 120 / 140 мм (установлен);
  • Интерфейсные разъемы 2 x USB 3.0, аудиовыходы на наушники и микрофон;
  • Встроенный контроллер вентиляторов - Трехступенчатый 5, 7 и 12 В;

Для начала предлагаю обратить внимание на левую боковину корпуса, практически во всю её длину установлен пылевой фильтр, на внешней стороне которого находится перфорированная металлическая сетка. Подобный ход инженеров позволит видеокарте «дышать», при этом, не захлебываясь пылью. Иными словами, доступ свежего воздуха для видеокарты, при этом с защитой от пыли, присутствует.

Лицевая панель выполнена из сочетания пластика и металла, в нижнем правом углу присутствует надпись Fractal Design, выполненная фирменным шрифтом. Далее я более детально расскажу о передней панели.

Верхняя часть ничем не примечательна, а вот дно корпуса, на мой взгляд, куда более интересно. По краям проходит пластиковая рамка, на которой находятся резиновые ножки. Так же на дне расположен вырез для вентилятора БП, он закрыт пылевым фильтром.

С обратной стороны корпуса скрывается посадочное место для вентиляторов, пара выходов для карт расширения PCI и выход для подключения кабеля питания. Крышка корпуса фиксируется четырьмя винтами с накатанной головкой. Она является цельным загнутым листом металла, закрывающая верхнюю часть корпуса, левую и правую боковины.

На правой боковине расположено окно из перфорированной металлической мелкой сетки, оно служит для отвода тепла, исходящего от БП.

Теперь хочу вернуться к лицевой панели. С правой стороны, на её торце, находятся аудиовыходы для наушников и микрофона - 2xUSB 3.0, а также кнопка включения. В прорези напротив установлен индикатор PWR_LED, а на дне корпуса предусмотрен синий светодиод HDD_LED.

На верхнем торце передней панели можно увидеть металлическую сетку с перфорацией для забора свежего воздуха, сама же сетка несет больше декоративную функцию, защита от пыли не предусмотрена. На нижнем торце передней панели есть прорезь, которая так же служит для улучшения вентиляции.

Внутреннее строение и система охлаждения

Несмотря на простоту корпуса и внешнюю схожесть с серией SS SUGO, внутренняя компоновка кардинально отличается. Всё детально мы рассмотрим в данном разделе входе разбора.

Как я уже говорил, крышка корпуса выполнена из цельного куска метала толщиной 1мм. Данное решение использовалось для того, чтобы сделать корпус более компактным и вместительным. Пылевой фильтр со стороны видеокарты съёмный.

Корпус, сам по себе, является обычным прямоугольным металлическим каркасом, в котором производитель постарался максимально компактно разместить все компоненты. В стремлении к компактности, инженеры Fractal Design не забыли о грамотной системе охлаждения, о которой я расскажу далее и так же позаботились о возможностях расширения внутренних устройств.

Далее, предлагаю снять и рассмотреть внутреннюю часть передней панели.

Внутренняя часть передней панели выполнена из пластика, а металлический внешний щит крепится к ней на 4 винта, так что любители моддинга и что-нибудь вырезать, и подсветить будут рады тому, что панель разборная. Фиксируется она на четыре пластиковые круглые защёлки, пластик панели качественный, нареканий не вызывает.

USB и аудиоразъёмы распаяны на плате из зеленого текстолита, закреплены на пару винтов, контакты и места пайки заизолированы тканевым скотчем.Кнопка защищена индивидуальным корпусом и фиксируется парой винтов. Нижний светодиод просто приклеен. Каждый кабель в индивидуальной черной резиной оплётке.

Перед тем как перейти к системе охлаждения я хотел бы рассказать о креплении корзин для накопителей. Само по себе решение, используемое в Node 304, довольно необычное. Внутри корпуса над блоком питания висят три белые стальные корзины (в белой версии корпуса корзины черные). В каждый модуль можно установить по два накопителя 2 х 3,5″ или 2 х 2,5″, а всего корпус вмещает 6 дисков. Каждая корзина или модуль, фиксируется тремя винтами, опираясь на несущую по середине верхней части корпуса с одной стороны и опираясь на выступ с другой стороны. На фото видно, что каждый модуль фиксируется двумя винтами с накатанной головкой с одного края и винтом с плоской головкой с другого края.

Мне очень понравилась реализованная система охлаждения внутри корпуса в целом и перед тем как перейти к ней, хочу сказать о паре 92мм вентиляторов, работающих на вдув, находящихся за корзинами с накопителями. Они должны обеспечивать хорошее охлаждения для накопителей.

При создании системы охлаждения корпуса производитель отталкивался от простого - установил два 92 мм вентилятора на переднюю стенку и при этом закрыл их плёвым фильтром, это должно обеспечить содержимое корпуса хорошим притоком свежего воздуха. Сделал окно с защитой от пыли на боковой крышке с левой стороны, дав видеокарте возможностью «дышать». Грамотно расположил блок питания, который будет забирать свежий воздух со дна корпуса через специальную прорезь. А небольшое окно, расположенное на правой боковине будет способствовать отводу горячего воздуха от блока питания. За выдув горячего воздуха отвечает 140мм вентилятор расположенный на задней стенке.

Пылевой фильтр фронтальной панели состоит из пластикового корпуса и приклеенной к нему мелкой черной сетки.

Фиксируется он на две защёлки, снимается легко, проблем с его чисткой\промывкой возникнуть не должно.

Посадочное место для 92/80мм вентиляторов вынесено на 10мм вперед.

На заднюю стенку установлен 140мм вентилятор, а рядом с ним находится встроенный в корпус реобас. В посадочное место для вентиляторов на задней стенке можно установить 120 мм или 140 мм вентилятор или радиатор. Небольшой просчёт в его конструкции все же присутствует. Он выявился в процессе сборки. Как выяснилось в корпус невозможно установить 140 мм радиатор необслуживаемой СЖО, мы пытались установить Corsair H90. Радиатор можно установить только в одном положении, так чтоб часть, из которой выходят шланги, была в правой стороне. В нашем случае, нижняя сторона радиатора Corsair H90 залезла на слот расширения для видеокарт. Если бы Fractal Design на 5-7 мм сместил вправо крепление для вентиляторов, то подобной несовместимости бы не было. Но не обязательно использовать водянки с 140 мм радиатором, т.к. подойдёт и 120 мм.

Контролер довольно прост и в этом, я считаю, его прелесть. Расположен он над слотами расширения PCI устройств. С внутренней стороны есть разъёмы 3pinдля подключения трех вентиляторов и MOLEX для подключения питания реобаса. С наружной части существует трёхступенчатый переключатель, позволяющий изменять напряжение, подаваемое на вентиляторы в трёх положениях 5-7-12v.

В корпусе предусмотрено пара выходов для PCI устройств. Для фиксации видеокарты есть специальный прижимной механизм, а так же карту можно закрепить парой винтов.

В нижнем левом углу задней части есть выход для подключения кабеля питания.

Внутри “выход” переходит в удлинитель с Г-образным штекером на конце, который уже и подключается к самому БП. Блок питания крепится на три винта в специальную рамку, которая сменная и фиксируется на пару винтов с каждой стороны.

На дне корпуса, в местах установки блока питания, есть перфорация для того, чтобы блок питания получал необходимый поток воздуха. Там же предусмотрены две резиновые подставки.

С обратной стоны дна присутствует съёмный пылевой фильтр, который легко снимается и моется.

Вентиляторы

Перед нами фирменный 140 мм вентилятор Fractal Design Silent Series R2 с чёрной рамкой, в которую заключена белая крыльчатка с одиннадцатью узкими лопастями. Вентилятор имеет черный кабель длиной 500мм.

Технические характеристики:

  • Скорость : 1000 +/- 10%;
  • Размеры (мм): 140х140х25
  • Вес (г): 149,0;
  • Длина кабеля (мм): 500 +/- 10 мм;
  • Количество лопастей: 11;
  • Подключение: 3pin;
  • Стартовое напряжение: <11;
  • Скорость воздушного потока (CFM): 66,0;
  • Максимум давление (мм, H2O): 0,84;
  • Уровень шума (дБА): 18,5.

Так же в состав системы охлаждения корпуса входят пара фирменных 92 мм вентиляторов Fractal Design Silent Series R2. Они также имеют черную рамку и белую крыльчатку с семью широкими лопастями. Вентилятор имеет 400 мм кабель в черной оплётке.

Технические характеристики:

  • Скорость:1300 +/- 10%;
  • Размеры (мм): 92 x 92 x 25;
  • Вес (г):84.2;
  • Длина кабеля (мм) 400 +/- 10 мм;
  • Количество лопастей:7;
  • Подключение:3pin;
  • Стартовое напряжение:<6;
  • Скорость воздушного потока (CFM):24.6;
  • Максимум давление (мм,H2O) 0,60;
  • Уровень шума (дБА):12,5.

Особенности сборки

Сборка в Fractal Design Node 304 довольно проста, но нужно учитывать ряд важных особенностей. Для начала требуется вкрутить 4 стойки для материнской платы, идущие в комплекте. Стойки довольно высокие ,примерно 7-8 мм, проблем с толстыми бекплейтами систем охлаждения возникнуть не должно. Идущая в комплекте насадка для вкручивания стоек довольно сильно упростит задачу по их вкручиванию.

Посередине верхней части есть съёмная несущая, о ней я упоминал ранее. Именно к этой балке крепятся модули с накопителями. В случае установки громоздкой системы охлаждения несущую рекомендую убрать.

Устанавливаем материнскую плату и систему охлаждения.

Подключаем питание к материнской плате и устанавливаем его на должное посадочное место, фиксируя тремя винтами.

В процессе сборки произошла одна очень неприятная ситуация, благодаря которой открылся ещё один инженерный просчёт. Некоторые блоки питания с модульными кабелями могут ограничить длину видеокарты.Собственно это и произошло с референсом GTX 980. Длина тестового блока питания 160 мм плюс штекер модульного кабеля, итого 170-175 мм, использование подобного БП вносит ряд ограничений по длине видеокарты. В случае потребности в установке видеокарты длиной более 265 мм я бы рекомендовал использовать модульные блоки питания длиной 150 мм или, как вариант, можно ещё использовать БП длиной 160 мм с немодульной конструкцией.

Инженеры могли бы сместить рамку для подключения БП ещё на 10 мм к боковой стенке, места там более чем достаточно. Это сделало бы возможным частично избежать ограничения «Длина БП vs длина видеокарты».

Видеокарту я бы рекомендовал устанавливать последней, на данном этапе сборки целесообразнее установить накопители и постараться спрятать кабеля.

Установка накопителей проста, с одной стороны через резиновый прокладки на специальные винты фиксируем 3,5” жесткий диск, а с другой устанавливаем, прикручивая на обычные винты SSD 2,5”.

Ещё хочу отметить, что накопители расположены в корзине спиной друг к другу и разъёмы для подключения не последовательны, это может вызвать некоторые неудобства при сборке системы.

После установки корзины с накопителями, убрать аккуратно жесткие провода блока питания становится довольно проблемно.

Устанавливаем видеокарту.По сколько тестовая видеокарта GTX980 не влезла, я буду использовать альтернативный вариант с изменённой 2,5 слотовой системой охлаждения GTS450. Родной вентилятор был заменен на Noctua NF-B9 redux-1600 PWM.

Вид сверху показывает, что система охлаждения видеокарты будет находиться впритык со стенкой корпуса. Все вентиляторы, установленные в корпус подключены к встроенному реобасу, включая 92мм вентилятор видеокарты. Пара корпусных 92мм вентиляторов была подключена через разветвитель.

Производителю бы следовало установить грили с обратной стороны на корпусные 92мм вентиляторы, так как очень сложно убрать кабеля БП не заблокировав лопасти вентиляторов.

Использование габаритной системы охлаждения процессора чревато неудобством в подключении проводов к накопителям.

Методика, тестирование и результаты

Тестовый стенд:

  • Процессор: Core i7-4770k 3.9Ghz; 1.15v; 4/8; HT-on; TB-on;
  • Система охлаждения CPU: Zalman FX70;
  • Материнская плата: ASUS MAXIMUS VI IMPACT Z87 LGA1150;
  • Оперативная память: Kingston HyperX FURY HX318C10FW/8 1866Mhz 2 Х 8Gb;
  • Видеокарта: GeForceGTS 450 1Gb
  • Накопитель: SSD SATA Kingston HyperX 3K SH103S3/120G 120 GB; SSD M.2 Kingston SM2280S3/120G; HDD WD3202ABYS;
  • Копус: Fractal Design Node 304.

Методика тестирования

Тестировать систему охлаждения корпуса будем с помощью стресс теста для CPU - LiNX 0.6.5. Одновременно используя стресс тест для GPU - Furmark в оконном режиме при разрешении 1920х1080p. Температура окружающей среды равна 27 градусов. Длительность тестирования 10 минут.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z; HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130 дБ с расстояния 10 см. Уровень шума в помещении 30-31,5 дБ.

Для тестирования системы охлаждения корпуса использовалась пассивная система охлаждения для процессора Zalman FX70, на видеокарте был установлен тихий вентилятор Noctua NF-B9 redux-1600 PWM, при этом он так же был подключен к реобасу корпуса. Вентилятор блока питания находился постоянно в отключенном режиме.

Результаты тестирования

Система охлаждения корпуса обладает высоким потенциалом и низким уровнем шума, о чем свидетельствуют данные в графиках приведенные ниже.

Заключение

Fractal Design Node 304 бесспорно хорош, но до выдающегося mITX кейса ему не дают дотянуть некоторые мелкие недоработки, о которых я говорил в ходе обзора. Повторим их ещё раз, не очень удобное крепление накопителей, проблемы с установкой длинных видеокарт и блока питания, и невозможность установить 140 мм радиатор СЖО на заднюю стенку. К проблеме кабель-менеджмента, в данном случае, имеет место быть несколько иное отношение, его отсутствие — это цена за размеры, так что к минусам его отнести не выйдет. Теперь хочу похвалить корпус, а в частности, эффективную систему охлаждения, которая при этом ещё и очень тихая. Также стоит отметить качество материала, хорошую шумоизоляцию,защиту от пыли и простой, но довольно функциональный реобас.

Плюсы:

  • Компактность;
  • Качество материалов и сборки;
  • Строгий внешний вид;
  • Хорошая система охлаждения корпуса;
  • Тихие комплектные вентиляторы;
  • Встроенный реобас;
  • Защита от пыли.

Минусы:

  • Не продуманная до конца система крепления накопителей;
  • Ограничение по длине видеокарты;
  • Ограничение по длине блока питания.
