«Одна голова хорошо, а две лучше» - обзор и тест видеокарты ASUS GeForce GTX 760 ROG MARS

Некоторые широко известные бренды чувствуют себя настолько уверенно, что создают отдельные линейки нацеленные на энтузиастов и профессиональных геймеров. Исключением не стала и компания ASUS со своей серией Republic of Gamers. В модельном ряде ROG вы найдете только самое лучшее, самое передовое, самое качественное – никаких компромиссов. В данном обзоре мы познакомимся с видеокартой ASUS GeForce GTX 760 MARS, отличительной особенностью которой является построение на двух графических чипах.

Спецификация

  • Производитель: ASUS;
  • Модель: ROG MARS760-4GD5;
  • Графический процессор: 2xGK104;
  • Техпроцесс: 28 нм;
  • Частота GPU: 1006 МГц (1072 МГц в режиме GPU Boost);
  • Кол-во шейдерных процессоров: 2x1152;
  • Видеопамять: 4 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 2x256 бит;
  • Частота видеопамяти: 1501 МГц (6.0 ГГц QDR);
  • Поддержка SLI: есть;
  • Поддержка HDCP: есть;
  • Порты: Mini-DisplayPort, 2xDVI-I, DVI-D;
  • Макс. кол-во подключаемых мониторов: 4;
  • Разъем дополнительного питания: 2x8-pin;
  • Длина: 293 мм;
  • Цена: 22000 руб.

Упаковка и комплектация

На упаковке с довольно внушительными размерами присутствует логотип Republic of Gamers, что должно наводить на мысль о принадлежности к некому сообществу.

На обратной стороне схематично показаны составные части системы охлаждения и все связанные с этим плюсы. Не секрет, что потребление GTX 760 может достигать 170 Вт, а наличие двух чипов на одной плате может вызвать некие затруднения при отводе тепла.

Оценить внешний вид GTX 760 ROG MARS можно через специальное окошко.

Устройство надежно зафиксировано внутри коробки и хорошо защищено от внешнего воздействия.

В комплект включено:

  • Видеокарта ASUS GTX 760 ROG MARS;
  • Документация;
  • Диск с драйверами и утилитой GPU Tweak;
  • Магнит с символикой ROG;
  • Переходник DVI -> HDMI;
  • Переходник 2х6-pin -> 8-pin

Внешний вид изделия

Объединение двух «не топовых» чипов на одной плате является весьма спорным решением, ведь в большинстве случаев похожую производительность можно будет получить с помощью двух отдельных видеокарт или даже одной. И совсем другое дело, если устройство построено на чипах «ТОП» сегмента. Тогда, даже при построении тандемов из нескольких видеокарт, всегда можно докупить вторую или даже третью двух процессорную карту и ставить новые рекорды, оставляя позади всех конкурентов.

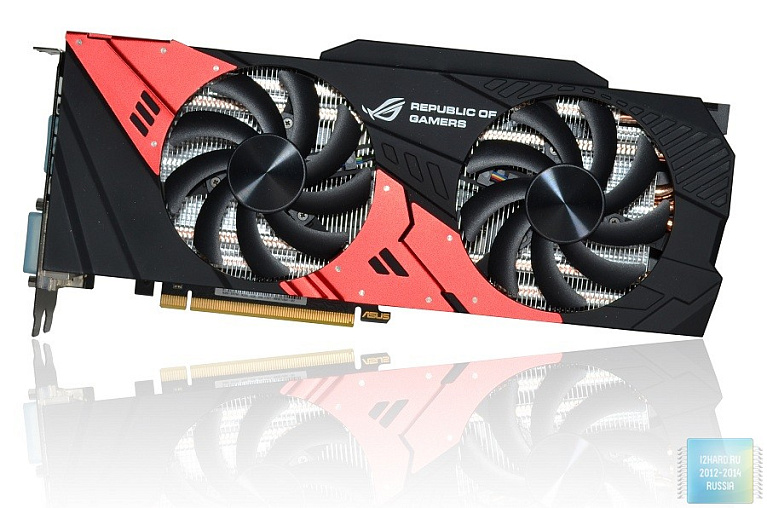

Видеокарта смотрится стильно, изыски дизайна в виде металлических вставок и использование пластика софт-тач выгодно отличают новинку от стандартных решений на базе GTX 760.

С обратной стороны расположена металлическая пластина с прорезями для некоторых элементов. Карты с бэкплейтом при установке в корпус с окошком выглядят гораздо приятнее, нежели «голая» печатная плата.

Размещение двух графических процессоров на одной плате никаким образом не сказалось на общих габаритах изделия и все вполне демократично. Видеокарта снабжена двухслотовой системой охлаждения, а ее длина составляет 290 мм.

Надпись MARS подсвечивается (пульсирует) красными светодиодами, что привносит в дизайн дополнительную «изюминку».

Для дополнительного питания вам необходимо два коннектора на 8-pin и качественный блок питания мощностью 550 Вт или выше.

Пластиковый кожух закрывает конструкцию со всех сторон.

Интерфейсы для подключения дисплеев: Mini-DisplayPort, DVI-D, 2xDVI-I.

Система охлаждения

Система охлаждения весьма хорошо продумана и при этом не выходит за стандартные размеры. Нестандартный подход к охлаждению, использование многолетних наработок, вот что выгодно отличает продукцию серии ASUS ROG.

Первым делом необходимо снять бэкплейт, который надежно фиксирует весь «бутерброд».

Сама пластина выполнена из тонкого металла, но несмотря на это надежно фиксирует радиатор вместе с кожухом.

Верхняя часть СО состоит из пластины для элементов, радиатора для каждого процессора, кожуха и вентиляторов.

При разборе все интуитивно понятно и удобно, но рекомендую аккуратно обращаться с многочисленными шурупами, их легко потерять.

Два вентилятора FirstD FDC10H12S9-С типоразмера 92 мм, надежно закреплены при помощи трех шурупов на внешнем кожухе.

Для подсветки используется специальная плата, с обратной стороны которой расположено множество светодиодов.

Каждому чипу предусмотрен свой миниатюрный радиатор с четырьмя тепловыми трубками, отвод тепла реализован по принципу прямого контакта.

Данная пластина является связующим звеном между радиаторами, кожухом и бэкплейтом, по сути, все крепится на нее. С обратной стороны нанесены теплопроводящие прокладки, покрывающие силовые элементы и часть модулей памяти, а оставшаяся память соприкасается с тепловыми трубками.

Печатная плата

Расположение элементов весьма кучное, ведь разместить на одной печатной плате фактически два графических ускорителя не такая уж легкая задача.

Графические процессоры разнесены в разные стороны, вокруг них компактно разместились чипы памяти H5GQ2H24AFR-R0C производства SK Hynix.

Чтобы задействовать вычислительную мощность двух графических чипов, производитель использует специальную микросхему. PEX 8747 распределяет потоки данных для параллельной обработки между двумя GPU. Она же является связующим звеном между каждым GPU и шиной PCI.

Подсистема питания расположена в центральной части платы, на каждый графический процессор отведено 5 фаз, а на память по одной фазе. Управление фазами питания реализовано на базе ШИМ ASP1212, причем для каждого GPU используется собственный контроллер.

Для каждого GPU отведена флэш – память PM25LDO20 на 2 Мбита с поддержкой SPI и кварцевый генератор на 27 МГц (в корпусе с позолоченной окантовкой).

Дроссели R68 327 ZRX являются входными фильтрами питания.

Рассмотрим элементы на другой стороне печатной платы.

Фильтры питания GPU расположены по центру. В фильтрах используются электролитические полимерные конденсаторы. А также, с этой стороны расположены линейный стабилизатор напряжения EM5106 и два импульсных понижающих преобразователя EM5305.

Микросхема 9DB433 фирмы IDT в корпусе SSOP-28 - это буфер с нулевой задержкой, поддерживающий работу с разными поколениями шины PCI.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-3770K (3500 МГц);
  • Материнская плата: MSI Z77A-G45, версия BIOS 2.C;
  • Кулер: Corsair H-110;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
  • Видеокарта: ASUS GeForce GTX 760 ROG MARS (1006 / 6000 МГц (ядро/память));
  • Накопитель SSD: Samsung 840 Pro 256 Гбайт;
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания: Corsair AX860, 860 Ватт;
  • Корпус: NZXT Switch 810;
  • Монитор: VIEWSONIC VP2770-LED;
  • Операционная система: Windows 7 64-bit Service Pack 1;
  • Драйвера: GeForce 335.23

В качестве центрального процессора использовался Intel Core i7-3770K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата MSI Z77A-G45 (версия BIOS 2.C). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.

От аналогов ASUS GeForce GTX 760 отличается двумя GPU, альтернативной системой охлаждения, усиленной подсистемой питания, а также заводским разгоном.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark, 3DMark11, 3DMark Vantage и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вручную отключены следующие параметры:

  • VSync (вертикальная синхронизация)

Все остальные настройки в играх были установлены на максимально возможные.

War Thunder тестировался исключительно в режиме наземной техники и полученные значения ФПС позволяют сделать вывод о прекрасной производительности GTX 760 ROG MARS.

В игре Watch Dogs временами возникали «фризы» экрана, что приводило к падению минимального ФПС до нулевых значений. В данном случае это проблемы с оптимизацией приложения, а не вина GTX 760 ROG MARS, так как подобные «фризы» наблюдаются и на одиночных картах.

Несмотря на многопроцессорность, на примере графиков мы наблюдаем прекрасную масштабируемость производительности.Исключения составят лишь приложения без поддержки SLI.

Температура и разгон

Тестирование происходило в открытом корпусе при комнатной температура в 25 градусов. В режиме бездействия частота GPU и памяти снижается до 135Мгц/324Мгц, это напрямую влияет на снижение потребления и улучшает температурные показатели.

С отводом тепла прекрасно справляется система охлаждения на базе 2-х вентиляторов, даже при максимальной нагрузке удалось удержать температуру в пределах 80 градусов.

Скорость вентилятора варьируется в зависимости от загруженности видеокарты и здесь можно говорить о тихой или практически бесшумной работе вентиляторов в простое и ощутимом шуме при нагрузке.

Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся без поднятия напряжения:

  • Частоту GPU удалось повысить на 170 Мгц, что в итоговом варианте составило 1176Mhz.
  • Частота памяти была увеличена на 992 МГц и составила 1998 Мгц (8.0 ГГц QDR).

Заключение

Инженерами компании ASUS проделана колоссальная работа по созданию эксклюзивной версии GeForce GTX 760. Можно без преувеличения назвать GeForce GTX 760 ROG MARS инновационным продуктом на рынке. Основным конкурентом на данный момент выступает Radeon R9 290X, но учитывая великолепный разгонный потенциал, «герой» обзора способен потягаться с краснокожим на равных. Если вам не хочется идти на компромисс между ценой и качеством, то GTX 760 MARS это то, что вам нужно.

Плюсы:

  • Дизайн;
  • Подсветка;
  • Эпичный разгон по памяти;
  • Высокое качество компонентов;
  • Достойный уровень производительности;
  • Тихая в простое.

Минусы:

  • Цена;
  • Привязка производительности к режиму SLI;
  • Высокий уровень шума под нагрузкой.
