«Олимпийское золото» - обзор и тест Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra

GeForce GTX 780 Ti новинка в топовом сегменте графических ускорителей NVIDIA с одним GPU. Подобные видеокарты покупают, как правило, заядлые геймеры или энтузиасты. Референсные решения GTX 780 Ti…
«Олимпийское золото» - обзор и тест Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra

GeForce GTX 780 Ti новинка в топовом сегменте графических ускорителей NVIDIA с одним GPU. Подобные видеокарты покупают, как правило, заядлые геймеры или энтузиасты. Референсные решения GTX 780 Ti малопривлекательны для покупки по причине большого нагрева и шума при работе, гораздо более разумно приобрести карту с альтернативной системой охлаждения и насладиться безупречной производительностью.

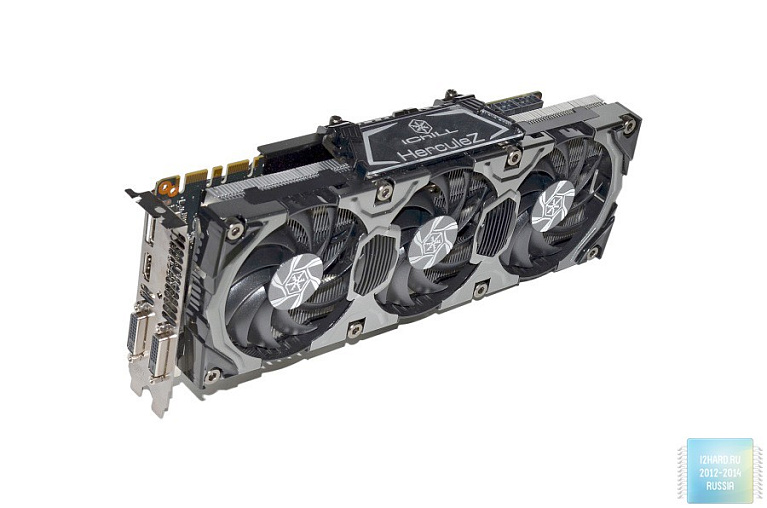

В данной статье мы рассмотрим видеокарту iChill GeForce GTX 780Ti HerculeZ X3 Ultra от компании Inno3D. Графические ускорители, выпускаемые в серии Inno3D,комплектуются лучшими системами охлаждения и способны конкурировать с продуктами более именитых брендов.

Спецификация

  • Производитель: Inno3D;
  • Модель: iChill GTX 780Ti HerculeZ X3 Ultra;
  • Графический процессор: NVIDIA GeForce GTX 780 Ti;
  • Техпроцесс: 28 нм;
  • Частота GPU: 1006 МГц (1046 МГц в режиме Boost);
  • Кол-во шейдерных процессоров: 2880;
  • Видеопамять: 3 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 384 бит;
  • Частота видеопамяти: 1800 МГц (7.2 ГГц QDR);
  • Поддержка SLI: Есть;
  • Поддержка NVIDIA 3D Vision: Есть;
  • Поддержка HDCP: Есть;
  • Порты: DisplayPort, DVI-D, DVI-I, HDMI;
  • Макс. кол-во подключаемых мониторов: 4;
  • Разъем дополнительного питания: 6+8 pin;
  • Длина: 300 мм;
  • Цена: 1000$

Упаковка и комплектация

Фирменная упаковка выполнена в строгих черных тонах, а белый цвет используется для надписей и декоративной вставки похожей на разводку платы. Правее отмечено наличие в комплекте коврика и ключа для 3DMark.

На обратной стороне указаны отличительные особенности GeForce GTX 780 Ti на нескольких языках.

Внутри находится плотная картонная коробка с логотипом компании.

В комплекте с видеокартой вы обнаружите коврик, ключ для 3DMark, краткую инструкцию, переходник DVI/D-Sub, наклейку iChill, декоративную боковую вставку, диск с драйверами и переходник 2 x molex -> 6 pin.

Если у вас нет игрового коврика или вы планируете его заметить, то комплектный подойдет как нельзя кстати: тонкий, гибкий и хорошо фиксируется на столе.

Внешний вид изделия

Внешний вид изделия внушает доверие и удивляет своими габаритами. Длина печатной платы с установленной системой охлаждения составляет 300 мм.

С обратной стороны, для защиты платы, установлена стилизованная металлическая накладка.

Карта довольно “толстая”, для ее установки потребуется три свободных слота.

Дляподключения мониторадоступны следующие порты: DisplayPort, DVI-D, DVI-I, HDMI.

Для увеличения производительности предусмотрена возможность объединения видеокарт в SLI.

В комплекте есть «скрытый» аксессуар -ключ для болтов с особой резьбой, который пригодится при демонтаже боковой накладки и металлических вставок на вентиляторах.

У боковой накладки несколько функций:подсветка логотипа и распределение питания на три вентилятора. Кроме того, вставку с логотипом можно заменить на свою, подготовив пустую заготовку.

Подсветка реализована двумя белыми светодиодами, расположенными по углам.

На обратной стороне печатной платы внутри металлической рамки расположены конденсаторы фильтров питания.

Для снятия пластины нужно открутить семь шурупов. Пока пластина установлена на месте, снять систему охлаждения не получится.

Herculez x3 Ultra держится на четырех шурупах с пружинами. После демонтажа радиатора плата выглядит следующим образом.

Металлическая вставка выполняет функцию радиатора для силовых компонентов и памяти. Для фиксации радиатора предусмотрены две мягкие подкладки.

На обратной стороне, для плотного прижима к компонентам, расположены термопрокладки.

Печатная плата выполнена в черном цвете. Такжестоит отметитьдовольно компактное расположение элементов, вцентре находится графический чип, а вокруг распаяны чипы памяти.

GeForce GTX 780 Ti базируется на 28-нм графическом ядре GK110, которое имеет 2880 шейдерных процессоров, 240 блоков текстурных операций и 48 блоков растровых операций. Чип защищен металлической рамкой.

Объем памяти 3 Гб набран микросхемами SKhynix H5GQ2H24AFR.

Для обеспечения питания потребуется блок от 600 Вт или выше с разъемами 6+8 pin. Максимальное потребление видеокарты может достигать 265 Вт.

Подсистема питания организована по схеме 6+2, шесть фаз на графический чип и две - на память.

В качестве контроллера питания выступает специализированная микросхема NCP4206.

На следующем изображении мы видим электролитические конденсаторы с низким эквивалентным последовательным сопротивлением.

На плате присутствуют несколько мощных дросселей и микросхемы DrMOS FDMF6823A, являющиеся интеллектуальными ключами, с защитой от сквозных токов, перегрева и внешним управлением.

Далее мы видим выходные фильтры DC-DC преобразователей, силовые транзисторы которых мы рассмотрели ранее. Применение в фильтрах танталовых конденсаторов на сегодняшний день является хорошим решением для источников питания с большим током, малым напряжением и высокой частотой преобразования, так как позволяет уменьшить массогабаритные показатели устройства по сравнению с другими конденсаторами при тех же параметрах.

По центру находится несколько мощных полевых транзисторов NTMFS4983NF. В данные транзисторы интегрирован обратный диод Шоттки, а для уменьшения динамических потерь минимизированы межвыходные емкости. Кроме того, транзистор обладает малым сопротивлением открытого канала для уменьшения статических потерь.

Система охлаждения

Перейдем к рассмотрению системы охлаждения. На массивный радиатор установлены три вентилятора.

Чтобы снять вентиляторы потребуется открутить специальным ключом 8 шурупов и отсоединить металлические фиксаторы. Затем необходимо аккуратно отжать две защелки с одной стороны вентилятора.

После демонтажа отчетливо видно две салазки, которые фиксируются между радиатором и вентиляторами. Металлические вставки, рассмотренные ранее, прикручиваются к этим салазкам.

Активная часть охлаждения представлена тремя вентиляторами Colorful CF12915S диаметром 92 мм.

Пассивная часть системы охлаждения основанана двухсекционном радиаторе из алюминиевых пластин, которые пронзают пять тепловых трубок диаметром 6мм.

Медное никелированное основание напрямую контактирует с чипом.

Тепловые трубки плотно прилегают к пластине и тщательно пропаяны, что гарантирует быстрый отвод тепла.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-3770K (3500 МГц);
  • Материнская плата: MSI Z77A-G45, версия BIOS 2.C;
  • Кулер: Corsair H-110;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 2 x 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
  • Видеокарта: iChill GTX 780Ti HerculeZ X3 Ultra (1006 / 7200 МГц (ядро/память));
  • Накопитель SSD: Plextor PX-128M5P 128 Гбайт;
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания: Corsair AX860, 860 Ватт;
  • Корпус: NZXT Switch 810;
  • Монитор: VIEWSONIC VP2770-LED;
  • Операционная система: Windows 7 64-bit Service Pack 1;
  • Драйвера: NVIDIA GeForce 332.21

В качестве центрального процессора использовался Intel Core i7-3770K, при этом частота процессора была номинальной.HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата MSI Z77A-G45 (версия BIOS 2.C). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.

От референсного образца Inno3DiChill GTX 780Ti HerculeZ X3 Ultra отличается альтернативной системой охлаждения, повышенной частотой графического ядра (с 875 МГц до 1006 МГц) и повышенной частотой памяти (с 7000 МГц до 7200 МГц).

Синтетические тесты

Приведем результаты синтетических тестов: Valley Benchmark, Heaven Benchmark, 3DMark11 и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вертикальная синхронизация была отключена, а все настройки установлены на максимальные, в том числе и сглаживание,при условии наличия данной опции в настройках игры.

Battlefield 3 тестировался в одиночном режиме в миссии Uprising, никаких проблем с производительностью замечено не было.

Boishock Infinite - потрясающая по красоте игра. Измерение производительности проводилось в начальной миссии Колумбия. На глаз все движения плавные, никаких провалов или резких падений ФПС замечено не было. Минимальный ФПС видимо образовался в моменты подзагрузки локаций на ходу.

Crysis 3 - отличная игра для оценки производительности вашего ПК. При разрешении WQHD и максимальных настройках даже GTX 780 Ti не под силу обеспечить комфортный уровень игры. В процессе игра заметно подлагивает, особенно в динамичных сценах.

Far Cry 3 бегает отлично, все плавно, быстро и красиво при максимальных настройках. В данную игру вполне возможно поиграть в 3D режиме с nVidia 3D Vision при наличии очков и специального монитора.

League of Legends популярная многопользовательская игра и главная убийца Dota 2. Создатели Лиги Легенд регулярно привносят в игровой процесс что-то новое и им удается поддерживать интерес игроков к своему детищу уже на протяжении долгого времени. Тестирование проведено в динамичном игровом режиме ARAM, GeForce отлично справился с поставленной задачей.

Sleeping Dogs - сумасшедшаяигра про гонконгских гангстеров с высоким уровнем насилия. Тестирование проходилось в миссии сбора подати на рынке. Несмотря на наличие быстрых динамических сцен избиения супостатов, графический ускоритель держал ФПС на комфортном уровне.

TERA Rising после перехода на Free-to-Play (играй бесплатно) стала одной из самых популярных MMORPG, аGTX 780Ti обеспечит комфортную игру даже на очень высоких разрешениях экрана. Отличная графика, яркие эффекты, возможность дотошной кастомизации игрового персонажа и многое другое привлекло не малое количество игроков в мир TERA.

World of Tanks пример успешного проекта от белорусов, игра два года подряд получающая престижную награду «Golden Joystick Awards». Она едва ли кого-то оставит равнодушным. Разработчики стараются поддерживать интерес к своему продукту, регулярно проводя необычные и интересные акции, снабжая ихразнообразными условиями. Графическая составляющая игры претерпела значительные изменения, и на данный момент WoT способен нагрузить ваши видеокарты как следует. Тест проведен на карте «Жемчужная река», уровень FPS достаточный для точных залпов по врагам.

Температура и разгон

Начнем с температурного режима. Я был приятно удивлен, что температура под нагрузкой любыхтестови приложенийне превышала64 градусов, а в состоянии покоя видеокарта вовсе не греется. Эффективность альтернативной системы охлаждения потрясает и достойна всяческих похвал.

Еще одним приятным сюрпризом стали шумовые характеристики активной части охлаждения, видеокарта оказалась малошумной. В простое вентиляторы работают на 31%, под нагрузкой значение доходит до 43% и карта остается достаточно тихой.

Для разгона использовалось популярное приложение MSI Afterburner версии 3.0.0 Beta 18. Путем нехитрых манипуляций мы можно получить доступ к изменению напряжения питания. Все дело в том, что неофициально NVIDIA заблокировала изменение напряжения, но последняя версия MSI Afterburner позволяетобойти данный запрет, но при условии, чтоза управление питания отвечает NCP4206. Заходим в каталог MSI Afterburner в папку profiles, находим файл вида VEN_10DE&DEV_100A&SUBSYS_105110DE&REV_A1&BUS_1&DEV_0&FN_0 и добавляем строки:

[Settings]

VDDC_Generic_Detection=0

VDDC_NCP4206_Detection=3:20h

Затем, в настройках MSI Afterburner делаем активным пункт "разблокировать управление напряжением",и после этого можно изменить напряжение питания вплоть до 1.3 В. Следует отметить, при повышении напряжения питания ваша карта может выйти из строя, поэтому подобные действия вы делаете на свой страх и риск. Частоту ядра удалось повысить на 155 Мгц, а частоту памяти на 280 Мгц. Итоговая частота графического процессора составила 1161 Мгц (Boost 1310 Мгц), а памяти 7760 Мгц.

При повторном тестировании в 3DMark процессор был разогнан до 4,5 Ггц и получены следующие результаты:

Заключение

Что мы имеем в итоге? Хорошую комплектацию, высокопроизводительную фирменную систему охлаждения, заводской разгон и неплохой запас для ручного разгона, тихий режим работы в простое и под нагрузкой, авсе это на базе топовой одночиповой карты от NVIDIA. Именно подобного результата ждешь от покупки дорогостоящего графического ускорителя.

Плюсы:

  • Комплектация;
  • Производительность;
  • Высокоэффективная СО;
  • Заводской разгон;
  • Ручной Разгон;
  • Малошумная.

Минусы:

  • Нет.

По мнению редакции, учитывая все плюсы и минусы, видеокарта заслуживает золотой медали.
