Обзор и тест блока питания Cougar CMX 700
Немецкая компания Cougar пришла на рынок России в 2010 году и завоевала репутацию производителя качественных и надежных продуктов. Девайсы, производимые немцами, всегда отличались от аналогов конкурентов оригинальным дизайном внешнего вида, новизной, продуманностью внутреннего и внешнего оформления.

logo

В конце 2012 года компания Cougar обновила линейку своих продуктов и выпустила на рынок новые модели. Об одной из них мы и расскажем вам сегодня. Редакция i2Hard рада представить вашему вниманию обзор блока питания Cougar CMX 700.

0001

Упаковка и комплектация

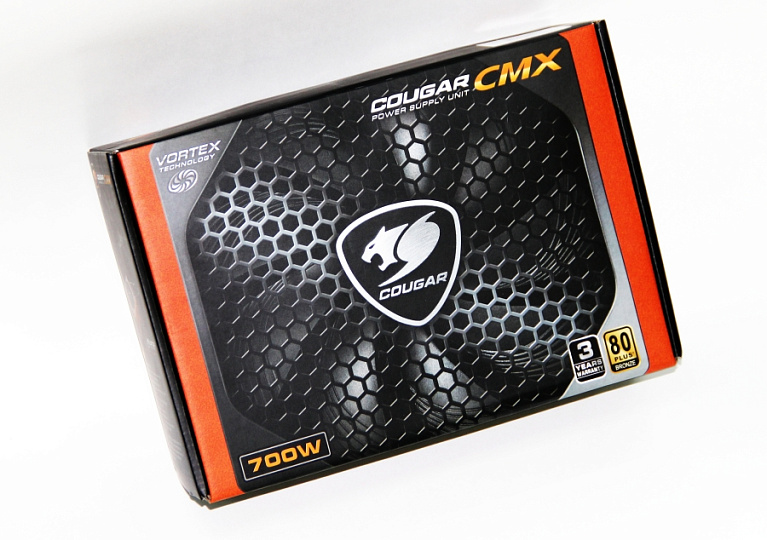

Оформление картонной коробки нельзя назвать изящным, здесь скорее чувствуется немецкое выверенное и строгое исполнение. На лицевой стороне упаковки изображена верхняя часть блока питания, где находится охлаждающий вентилятор, прикрытый гриль - решеткой с логотипом компании. Производитель дает на блоки питания серии CMX гарантию 3 года,  о чем упомянуто на упаковке. Также на коробке указано то, что перед нами модель мощностью 700 Вт, имеющая сертификат 80 PLUS Bronze.

0002

О том, что попавший в наше распоряжение экземпляр предназначен для продажи в России, говорит боковая часть упаковки, имеющая краткое описание технической информации о продукте на русском языке. Противоположная сторона коробки дублирует эту же информацию на испанском языке, а тыльная часть - на английском, немецком, французском и японском.

0003

На тыльной части упаковки в виде таблиц дана информация о всей линейке блоков питания серии CMX, разновидности моделей, а также расположено техническое описание и количество коннекторов. Кроме этого здесь можно узнать о использованных технологиях и нюансах системы охлаждения, которые Cougar применила при производстве блоков питания этой линейки.

0004

Упакован блок питания достаточно компактно: в коробке практически нет свободного места.

0005

В комплекте с Cougar CMX 700 идет руководство пользователя, кабель питания, крепежные болты и набор отстегивающихся кабелей.

0006

Внешний вид

Смотрится Cougar CMX 700 более чем солидно. Такой блок питания, окрашенный в черный и красный цвета, будет эффектно смотреться в любом корпусе. Логотип и название производителя присутствует на обеих сторонах корпуса. Габариты девайса составляют 160 х 150 х 86 миллиметров в длину, ширину и высоту соответственно.

0007

Изображение зверя, обитающего большей частью в Южной Америке и являющегося логотипом компании, находится на верхней части блока питания. Под гриль - решеткой, оформленной в виде сот и выкрашенной в черный цвет, расположен вентилятор.

0008

Задняя стенка также имеет вентиляционные отверстия. Здесь расположились тумблер включения/выключения и разъем для подключения питания.  Cougar CMX 700 имеет большой входной диапазон напряжения – от 100 до 240 вольт.

0009

Наклейка на нижней части корпуса блока питания содержит информацию о характеристиках нагрузочной способности. По двум виртуальным линиям +12 В блок питания способен отдать 648 Вт своей мощности, при этом сила тока на каждой из линий может достигать 30 А. Общая мощность по линиям +3,3 В и +5 В составляет 150 Вт, с силой тока 24 А и 20 А соответственно. Дежурное питание +5 Vsb имеет силу тока в 3 А. Сертифицированный по стандарту 80 PLUS Bronze, Cougar CMX 700 при 100% нагрузке имеет уровень эффективности в 80% и более, а коэффициент мощности при 50% нагрузке составляет более 0,9.

0010

Обладающий модульной системой подключения кабелей, блок питания на торцевой части корпуса имеет шесть восьми-пиновых разъемов для подключения: два - для кабелей питания видеокарт, четыре - для подключения кабелей питающих периферийные устройства компьютера.

0011

Не отсоединяемые кабели имеют мягкую черную оплетку, защищающую провода от повреждений.  Они так же, как и отсоединяемые кабели, оснащены проводами с маркировкой 18 AWG.

0012

Отстегивающиеся кабели имеют плоскую форму, которая придётся по вкусу любителям моддинга, а остальным пользователям позволит аккуратно и красиво уложить их в корпусе системного блока. Очень удобное и практичное решение немецкого производителя.

0013

Интересной особенностью в Cougar CMX 700 является то, что кабель для подключения видеокарт в комплекте идет один, в то время как сам блок питания имеет два разъема для его подключения. Как видно по фото, на каждом  из кабелей нанесено название производителя.

0014

Из отстегивающихся кабелей:
  • четыре кабеля предназначены для периферии – это разъемы SATA, Molex, FDD,
  • один - для дополнительного питания видеокарт.
Из не отстегивающихся кабелей:
  • стандартный 20+4 pin разъем - для питания материнской платы,
  • разъемы 8pin и 4+4pin - для дополнительного питания материнской платы, причем пользователь сам может выбирать какой из разъемов использовать для удобства при сборке ПК,
  • разъем 6+2pin и 6pin - для дополнительного питания видеокарт, висящих на одной ветке.
Компания Cougar позиционирует CMX 700 как игровой блок питания, поэтому среди не отстёгивающихся кабелей присутствуют разъемы для питания одной топовой видеокарты. Более того, возможность задействования еще одного отстегивающегося кабеля с разъемами 6+2pin и 6pin позволит запитать данному блоку питания систему с двумя топовыми графическими ускорителями, подключаемыми по системе 8+6pin. Стоит также заметить, что данный блок обладает большим количеством разъемов подключения SATA и Molex: 8 и 6 штук соответственно. Такой богатый набор периферийных разъемов позволит подключить без проблем большую фильмотеку на жестких дисках, а также множество корпусных вентиляторов и прочих устройств с разъемом Molex.Итоговая измеренная длина кабелей составляет:
Тип кабеля

Наименование разъемов

Длина

Не отстегивающийся

(20+4)pin50cm
8pin+(4+4)pin cpu60cm+30cm
8pin+6pin vga50cm+12cm

Отстегивающийся

8pin+6pin vga50cm+12cm
Sata+Sata+Sata40cm+12cm+12cm
Sata+Sata+Sata50cm+12cm+12cm
Molex+Molex+Molex+Molex40cm+12cm+12cm+12cm
Sata+Sata+Molex+Molex50cm+12cm+12cm+12cm

Переходник

Molex→FDD12cm
Плоские кабели сделаны с запасом по длине, что позволяет аккуратно и грамотно проложить их даже за стенкой просторного корпуса.Дизайн блока питания вызывает положительные впечатления.  Внешне приятное оформление, удачный подбор цветовой гаммы и использование плоских отсоединяемых кабелей – это все то, за что Cougar CMX 700 понравится уже большинству пользователей.

0015

Охлаждение

Охлаждением Cougar CMX 700 занимается 140 - миллиметровая вертушка.

0016

Вентилятор PLA14025S12M EP, производимый тайваньской фирмой PowerLogic, имеет рабочее напряжение 12 В и силу тока 0,4 А. 1500 об/мин - максимальная скорость вращения, производимый при этом уровень шума - 33,7 дБ, а создаваемый воздушный поток - 95,47CFM. Вертушка основана на гидродинамическом подшипнике.

0018

Особая форма лопастей и технологические канавки по обеим сторонам каждой лопасти созданы для уменьшения уровня шума и увеличения эффективного воздушного потока.

0019

Схемотехника

Блок питания построен на уже знакомой платформе HEC/COMPUCASE, о чем упоминается как на этикетке блока питания, так и на упаковке. Сняв крышку блока питания, нашему вниманию предстает внутреннее устройство Cougar CMX 700: 2 массивных разборных радиатора, посередине которых имеется третий  размером поменьше. Осмотрев блок питания, можно сказать, что пайка выполнена качественно и безупречно, плотность навесных элементов на платах высокая и видимых пустых мест не имеет. Изоляционные материалы использованы производителем во многих местах без явного намека на экономию.

0020

Выпрямительный мост GBJ 1506, рассчитанный на пиковое напряжение в 600 В, контактирует через термопасту в высоковольтной части с одним из больших радиаторов.

0021

Этот же радиатор приютил три транзистора APFC, которые контактируют через термопрокладки. Здесь же рядом соседствует дроссель APFC.

0022

Конденсатор APFC от Panasonic емкостью 470 мкФ имеет рабочее напряжение 400 В и рабочую температуру до 105ºС. Тот факт, что Cougar использует в данном блоке питания японские конденсаторы Panasonic и Teapo, позволяет надеяться на высокую надежность девайса.

0023

Неподалеку от трансформатора находится и сама микросхема управления дежурным источником TNY279.

0024

Силовой трансформатор имеет маркировку ERL-39-17.

0025

Управление преобразователем выполнено на отдельной плате с помощью микросхемы управления FAN4800TN.

0026

Контроль напряжений, токовой защиты, температуры и управления вентилятором реализованы на отдельной плате. За управление всеми этими функциями отвечает микросхема PS223.

0028

0027

На выходе имеется множество фильтрующих конденсаторов от фирмы Teapo, емкость и рабочее напряжение которых не позволили рассмотреть конструктивные особенности блока питания.

0029

Плата выходных разъемов не имеет на себе фильтрующих конденсаторов, как это было в случае c протестированным ранее AeroCool GT-1050S.

0030

Технические характеристики и тестирование

Форм-фактор:АТХv2.3/EPSv2.92
Мощность:700 Вт
Активный PFC:есть
Производительность (КПД):85-89 %
Сертифицирован в стандарте:80 PLUS BRONZE
Отсоединяющиеся кабели:есть
Оплетка кабелей:есть
Цвет:красный
Питание материнской платы и процессора:24+8+4+4 pin
Длина линий питания МП:60 cм
Питание видеокарты:4 шт 2*(6+2)pin+2*(6)pin
Разъемы Peripheral (Molex):6 шт
Разъемы SATA:8 шт
Разъемы для FDD:1 шт
Размер вентилятора:140мм
Количество вентиляторов:один
Терморегулятор оборотов:есть
Размеры (ШхВхГ):150 х 86 х 160 мм
Сетевой кабель в комплекте:есть
Тип поставки:retail
Гарантия производителя:36 мес.
Сайт производителя:www.cougar-world.de
Используемый тестовый стенд позволяет нагружать линию +12 до 55 А, что хватает с запасом для тестирования имеющегося Cougar CMX 700. Максимальный ток, допустимый на линии +12 В у данного блока питания, составляет 30 А. На всем рабочем диапазоне с увеличением нагрузки напряжение падало, однако диапазон изменений небольшой, несмотря на то, что напряжение в простое несколько завышено.

1

Ветка +5 В гораздо лучше проявила себя, практически не меняя показания при изменении нагрузки на канал.2На линии +3,3 В при отсутствии нагрузки значения несколько завышены, а при незначительной нагрузке на канал напряжение на ветке принимает строгие 3,3 В.

3

Стоит напомнить, что в данном блоке питания реализована не раздельная, а групповая стабилизация напряжений, поэтому, как следствие, блок питания имеет чуть более завышенные показания без нагрузки. Но если предоставить ему потребитель питания, то линии +5 В и +3,3 В тут же приходят в норму.

Заключение

Для того чтобы сформировать правильное мнение о Cougar CMX 700, необходимо оценить все положительные и отрицательные стороны продукта. Блок питания заслуживает лестных отзывов в плане дизайна и внешнего оформления. Что касается функциональных особенностей, то девайс также хорош: грамотный Cable Management и мягкие плоские кабели удобно укладываются и дают возможность провести их ко всем периферийным устройствам внутри системного блока. В работе блок питания не доставит особых проблем и позволит запустить систему на базе топового процессора и пары мощных видеокарт Hi-End сегмента. Используемый в Cougar CMX 700 вентилятор, практически не дает о себе знать, делая свою работу эффективно и бесшумно. По оценкам авторов обзора - это самый тихий блок питания, который когда-либо был в нашей редакции.К небольшому недостатку можно отнести то, что блок питания комплектуется всего лишь одним отстёгивающимся кабелем дополнительного питания видеокарт, в то время как на задней панели блока питания гнезд для подключения такого кабеля реализовано два. В остальном количество разъемов грамотно нормировано и сбалансировано.Плюсы:
  • красочный стильный дизайн
  • качественная внутренняя база от HEC
  • использование микросхем и деталей от надежных производителей
  • качественная пайка
  • тихий и эффективный вентилятор
  • грамотный Cable Management
  • стабильные напряжения в рабочем диапазоне
Минусы:
  • малая распространенность на Российском рынке
  • отсутствие второго кабеля для дополнительного питания видеокарт в стандартной комплектации.
Принимая во внимание все плюсы и минусы продукта, наша редакция присуждает блоку питания Cougar CMX 700 наивысшую награду i2HARD – золото.gold
