Обзор и тест процессорного кулера Thermaltake NiC C4

О новых системах охлаждения башенного типа линейки NiC (Non-interference Cooler) Series от Thermaltake стало известно еще с начала 2013 года. Одним из первых мест, где можно было увидеть эти кулеры была выставка CES 2013 в Лас-Вегасе. Тогда Thermaltake представила сразу четыре кулера: модели NiC F3, NiC F4, NiC C4 и NiC C5. Все эти новинки совместимы с сокетами Intel Socket LGA2011/1366/1155/1156/1150/775 и AMD Socket FM2/FM1/AM3+/AM3/AM2+/AM2 и нацелены на требовательных пользователей, желающих добиться отличных результатов в охлаждении CPU.

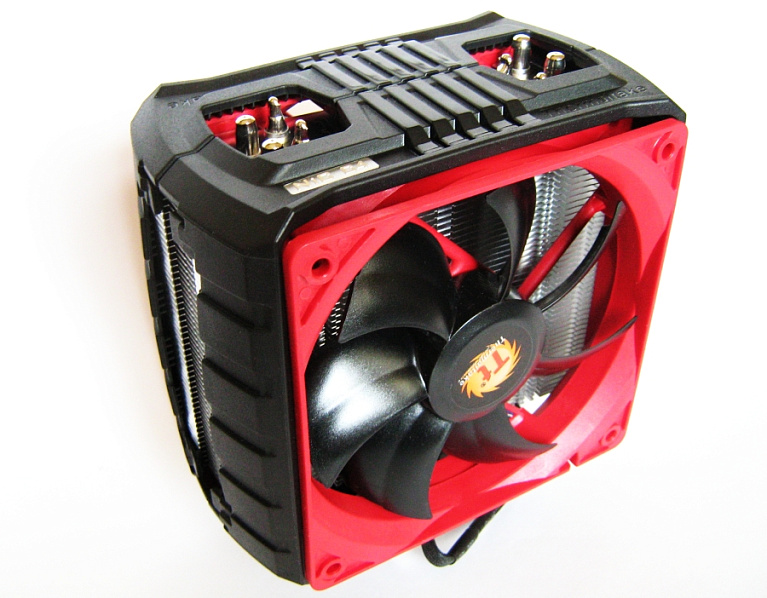

Об одном из этих кулеров мы и расскажем вам в нашем обзоре. Модель NiC C4, представленная компанией Thermaltake на тестирование, имеет весьма оригинальный и несколько футуристический дизайн за счет черного пластикового кожуха и вентиляторов темно-красного цвета.

Упаковка и комплектация

Поставляется кулер в картонной коробке, оформленной в темно-красных тонах. На лицевой части коробки находится весьма смелое заявление про отвод тепла в 220W. Здесь же указаны основные особенности девайса. Это два 120мм регулируемых вентилятора, четыре 6мм тепловые трубки и поддержка сокета LGA2011.

На одной из боковых частей упаковки присутствует спецификация продукта. Интересной особенностью среди поддерживаемых платформ является совместимость с Socket 1150, которому еще только предстоит выйти в свет. Данный кулер уже сейчас совместим новой платформой от Intel, что, несомненно, можно записать в плюс данному гаджету.Высота в 160мм позволит установить кулер практически в любой стандартный корпус формата MiniTower и MidiTower. В целом габариты NiC C4 невелики и составляют 160 х 150,3 х 93 мм.

Особенности конструкции, комплектация и внешний вид кулера представлены на тыльной части упаковки в виде иллюстраций. Как видно по фото, технологии прямого контакта тепловых трубок, как это сделано в линейке NiC F-серии, здесь нет. В NiC C4 кулер использует теплоотвод от процессора к тепловым трубкам через медную никелированную пластину.

В коробке кулер упакован между парой поролоновых вставок, которые предотвращают механические повреждения во время транспортировки. Поверх кулера лежит картонная коробка с аксессуарами.

Комплект из аксессуаров представляет собой набор креплений под различные платформы, документацию, а также термопасту.

Прижимная пластина рассчитана как на платформы AMD, так и на Intel. Для монтажа системы охлаждения на ту или иную платформу достаточно перевернуть пластину той или иной стороной к материнской плате.

Из всего набора креплений сомнения вызвала лишь одна деталь, изготовленная из пластика. Внутри неё нанесена резьба, с помощью которой прижимная пластина болтами удерживается на материнской плате. Выбор такого материала, тем более с применением резьбового соединения, сомнителен, так как при частых съемах и последующей установке данный элемент конструкции быстрее всех подвержен износу.

В остальном конструкция крепления понятна и не вызовет вопросов у большинства пользователей.Кроме вышеперечисленного в комплекте с кулером также идет руководство пользователя на 12 языках, включая русский, и гайд по установке, как на платформы AMD, так и на Intel (на английском и тайваньском языке).

Особенности конструкции

Вся система охлаждения "одета" в пластиковый кожух, на котором закреплены вентиляторы. Положительно или отрицательно скажется такой дизайнерский шаг на эффективности охлаждения, сказать сложно, но смотрится кулер эффектно и очень красиво. Благодаря такому ходу модель, безусловно, привлечет к себе внимание любителей моддинга.



Один кулер работает на вдув, другой - на выдув.

Крепится пластиковый кожух с помощью пластиковых защелок в пазы радиатора системы охлаждения.

Материал корпуса кожуха – матовый пластик. Это еще один несомненный плюс с точки зрения практичности.

Верхняя часть кулера также закрыта пластиком. Исключение сделано лишь для тепловых трубок, выходящих из конструкции радиатора.

“Перед использованием удалить” – сейчас наверное не осталось уже производителей, которые бы не клеили на контактирующую площадку системы охлаждения такие предостережения.

Сняв кожух, нашему вниманию предстает сам радиатор кулера.

Конструкция башенного типа, где на тепловые трубки, выходящие из основания, надеваются пластины, широко распространена и хорошо изучена всеми производителями систем охлаждения.

52 алюминиевых пластины толщиной 0,4 мм установлены с межреберным расстоянием в 2 мм. Сами пластины, нанизанные на тепловые трубки, установлены достаточно плотно и качественно. Ни одна из них не шатается, и снять без усилий даже верхнюю пластину просто невозможно.

На каждой пластине нанесено название производителя. Также на них присутствуют технологические отверстия для крепления вентиляторов с помощью металлических скоб. Данный шаг в большей степени рассчитан на использование нештатных вентиляторов.

Само основание радиатора выполнено из двух пластин, между которыми зажаты тепловые трубки. Верхняя пластина изготовлена из алюминия, нижняя - из никелированной меди.

Контактирующая площадка отполирована до зеркального блеска. Качество основания радиатора системы охлаждения на высоте.

К сожалению, того же нельзя сказать о форме поверхности контактной площадки. Сказать что площадка не ровная, это все равно, что не сказать ничего. Явно выраженная выпуклая форма позволяет заочно сетовать на возможный недостаточно эффективный теплоотвод от процессора. Впрочем, грамотная шлифовка и притирка основания кулера может исправить этот недочет.





Перейдя от радиатора системы охлаждения к вентиляторам, охлаждающим его, стоит отметить, что производитель использовал в NiC C4 самые обычные корпусные 120*120*25мм вертушки.



Оба вентилятора А1225M12S производства Thermaltake имеют cилу тока 0,38 А и вместе генерируют воздушный поток в 99,1 CFM. Заявленный уровень шума в 20-39,9 dBa меняется в зависимости от оборотов вентиляторов, регулировать которые можно в диапазоне 1000-2000 RPM. По заявлению производителя наработка таких вентиляторов на отказ составляет 40000 часов.

Вентиляторы крепятся с помощью пластиковых защелок на кожухе. Правая пластиковая защелка предназначена для крепления кожуха на радиатор, левая - для вентилятора.

Оба вентилятора соединены между собой и на входе имеют разъем 3-pin. Регулировка оборотов здесь ручная, реализована в виде построечного резистора.

Монтаж NiC C4 на материнскую плату не составит труда. Рассмотрим пошаговую установку кулера на примере сокета LGA1155. Для начала следует установить процессор в разъем материнской платы.

Затем с обратной стороны платы устанавливается прижимная пластина. Ставиться она должна надписью платформы вверх, как показано на фото. То есть если вы производите монтаж кулера на платформу Intel, как в нашем с вами случае, то название платформы должно быть видно вам с лицевой стороны. С платформой AMD аналогично.

Прижимная пластина крепится к материнской плате с помощью четырех металлических болтов.

С другой стороны на эти болты наворачиваются круглые пластиковые гайки. Здесь важно не переусердствовать, поскольку резьба, нарезанная в пластике, может не выдержать сильного закручивания.

Следующим этапом идет установка металлических пластин. Здесь возможны два варианта установки пластин - горизонтально или вертикально. Это этого зависит, какое положение примет кулер после установки, с направлением воздушного потока вверх, или в направлении задней стенки корпуса.

После того, как вы выбрали желаемое положение, металлические пластины фиксируются четырьмя гайками.

После чего сам кулер крепится с помощью другой металлической пластины с двумя винтами к креплению на материнской платы.

Установленный на материнскую плату Thermaltake NiC C4 выглядит очень эффектно и красиво.

 Отпечаток термопасты на процессоре и на основании кулера лишний раз доказывает о неидеально ровной поверхности теплосъемной площадки.





Технические характеристики

Конфигурация тестового стенда и тестирование

Процессор	Intel Core i7-3770k 3,5GHz  LGA1155 (HyperThreading On, TurboBoost On, Vcpu 1.152V)
Материнская плата	Gigabyte GA-Z77-D3H (Rev.1.0 bios v.f18)
Оперативная память	Apacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile)
Видеокарта	Gigabyte GTX 570 1280 Mb
Блок питания	Thermaltake ToughPower TP-1200M 1200W
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	Samsung BX2335 23" (1920x1080)
Корпус	Open Stand
Термоинтерфейс	Evercool COMPOUND TC-03
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z OC 1.63, SpeedFan 4.49, RealTemp 3.70, Prime95 (для 100% нагрузки на процессор)

Тестовый процессор Intel Core i7-3770k, работающий на штатных частотах, имеет паспортное TDP 77Wt. Во время нагрузки, производимой программой Prime95, частота процессора за счет технологии TurboBoost составила 3,9GHz, а рабочее напряжение - 1,128V.

Для мониторинга температуры процессора использовалась программа RealTemp, для наблюдения  оборотов кулера - программа SpeedFan.Протестировать систему охлаждения Thermaltake NiC C4 было решено при минимальных оборотах вращения кулеров, поскольку при любом отступлении от минимальных значений тихий шелест стандартных вентиляторов перерастал в заметный по уровню шума гул, а при максимальном значении и вовсе напоминал взлет реактивного самолета. Соперником Nic C4 стал кулер Thermalright Macho Rev.A, который является бессменным участником нашей тестовой платформы. Температура внутри помещения во время тестирования была 25°С.Тот факт, что NiC C4 от Thermaltake немного уступил Macho, можно списать на разный класс кулеров. Но в целом результат получился вполне достойный и заслуживающий похвалы. Что касается уровня шума, то как мы уже писали выше, на минимальных оборотах кулеров (во время тестирования они составили 1100 RPM)  был слышен лишь небольшой шелест.

Заключение

Из минусов можно отметить комплектные вентиляторы, эксплуатировать которые при оборотах выше минимальных представляется мало возможным ввиду большого уровня шума. Также под сомнение можно поставить и надежность некоторых пластиковых деталей набора креплений. Отсутствие разъема 4-pin, а следовательно регулировки оборотов вентиляторов посредством PWM, также добавляет каплю дегтя в бочку меда.Что касается положительных сторон, то здесь стоит выделить высокую эффективность данной системы охлаждения. Thermaltake NiC C4 без проблем справился с охлаждением топового Intel Core i7-3770k, производя при работе минимум шума. Качество сборки выполнено на высоком уровне, а набор креплений идущих в комплекте позволяет установить этот кулер на любую из современных платформ, в том числе и на выходящий летом LGA1150.Резюмируя все положительные и отрицательные моменты, хотелось бы акцентировать внимание читателей на то, что Thermaltake NiC C4 представляет собой достаточно качественный и сбалансированный продукт. Кулер подойдет как пользователям, желающим получить эффективную систему охлаждения для своего процессора, так и любителям моддинга, которым придётся по вкусу эффектный и яркий вид кулера. Наша редакция присуждает кулеру Thermaltake NiC C4  серебро.
