Обзор и тест ADATA XPG BATTLECRUISER
Под брендом XPG, принадлежащим ADATA, мы привыкли видеть производительные SSD-накопители и оперативную память со скоростными профилями, которые ориентированы на искушенных геймеров. Но любая развивающаяся компания рано или поздно начинает расширять сферу интересов, и, как итог, в продаже в 2020 году появились блоки питания, система жидкостного охлаждения центральных процессоров и даже корпусы для ПК в единой стилистике от XPG. Корпусы представлены пока двумя моделями: недорогим Invader и продвинутым BATTLECRUISER. Оба выпускаются в двух популярных вариантах расцветки: чёрном и белом. К нам на тестирование поступил чёрный ADATA XPG BATTLECRUISER.
Спецификация
Модель | ADATA XPG BATTLECRUISER |
P/n: | BATTLECRUISER-BKCWW |
Форм-фактор | Middle-Tower (средняя башня) |
Форм-фактор совместимых плат | Mini-ITX, MicroATX, ATX, E-ATX |
Размеры | 225 x 486 x 506 мм |
Максимальная длина видеокарты |
400 мм |
Поддержка блоков питания | ATX PS2 до 225 мм длиной |
Максимальная высота кулера процессора | 170 мм |
Боковые стенки | Закалённое стекло 4 мм |
Число отсеков 5.25" | Нет |
Число отсеков 3,5" | 3 шт. максимум |
Число отсеков 2,5" | 6 шт. максимум |
Слотов расширения | 7 шт. горизонтальных, 2 шт. вертикальных |
Интерфейсы верхней панели |
USB 3.0 x 2 шт.; USB 3.1 Gen1 Type C x 1 шт.; Комбинированное аудиогнездо x 1 шт.; Кнопка питания x 1 шт.; Кнопка перезагрузки x 1 шт. |
Вес | 10 кг |
Упаковка и комплектация

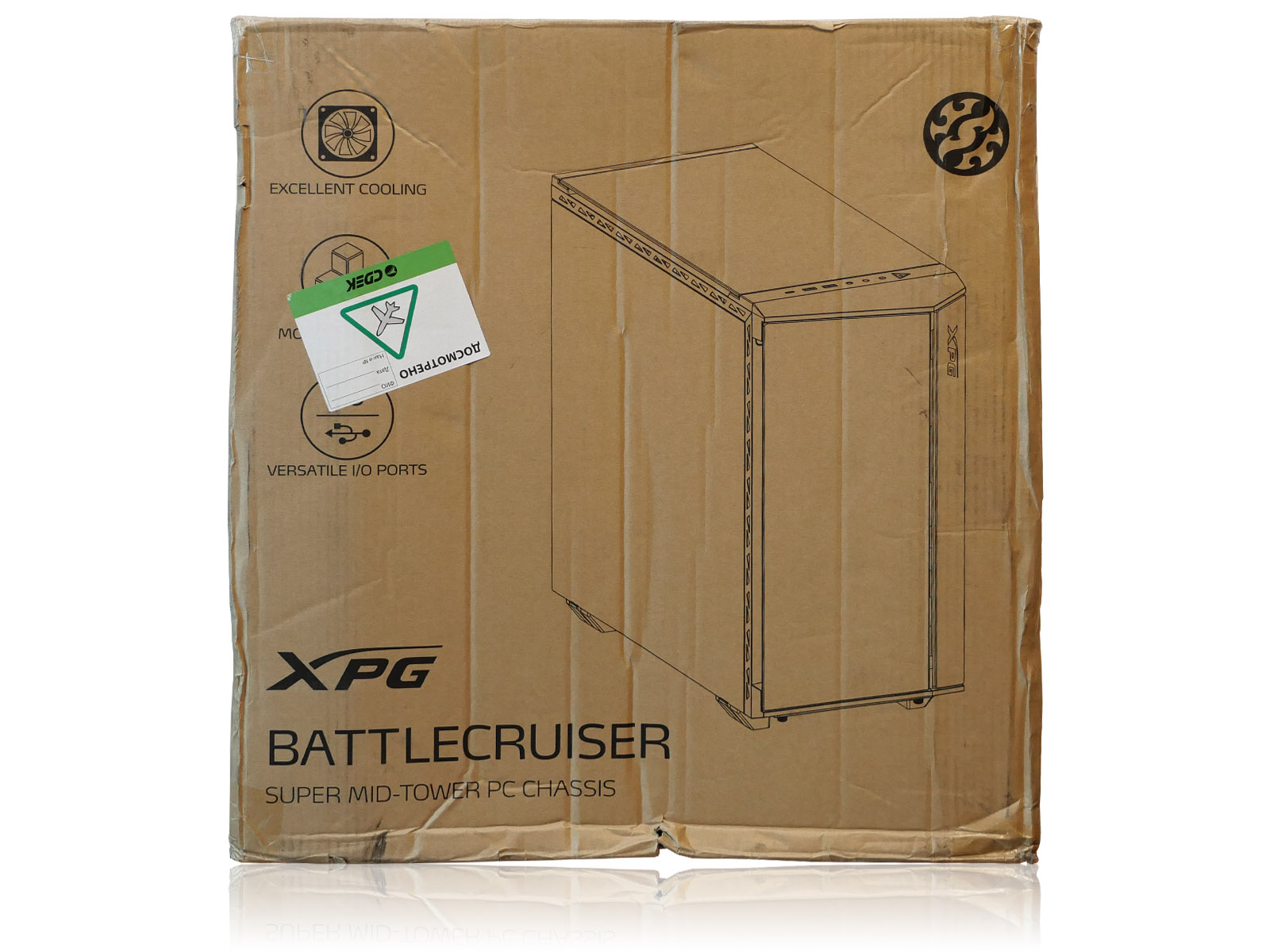

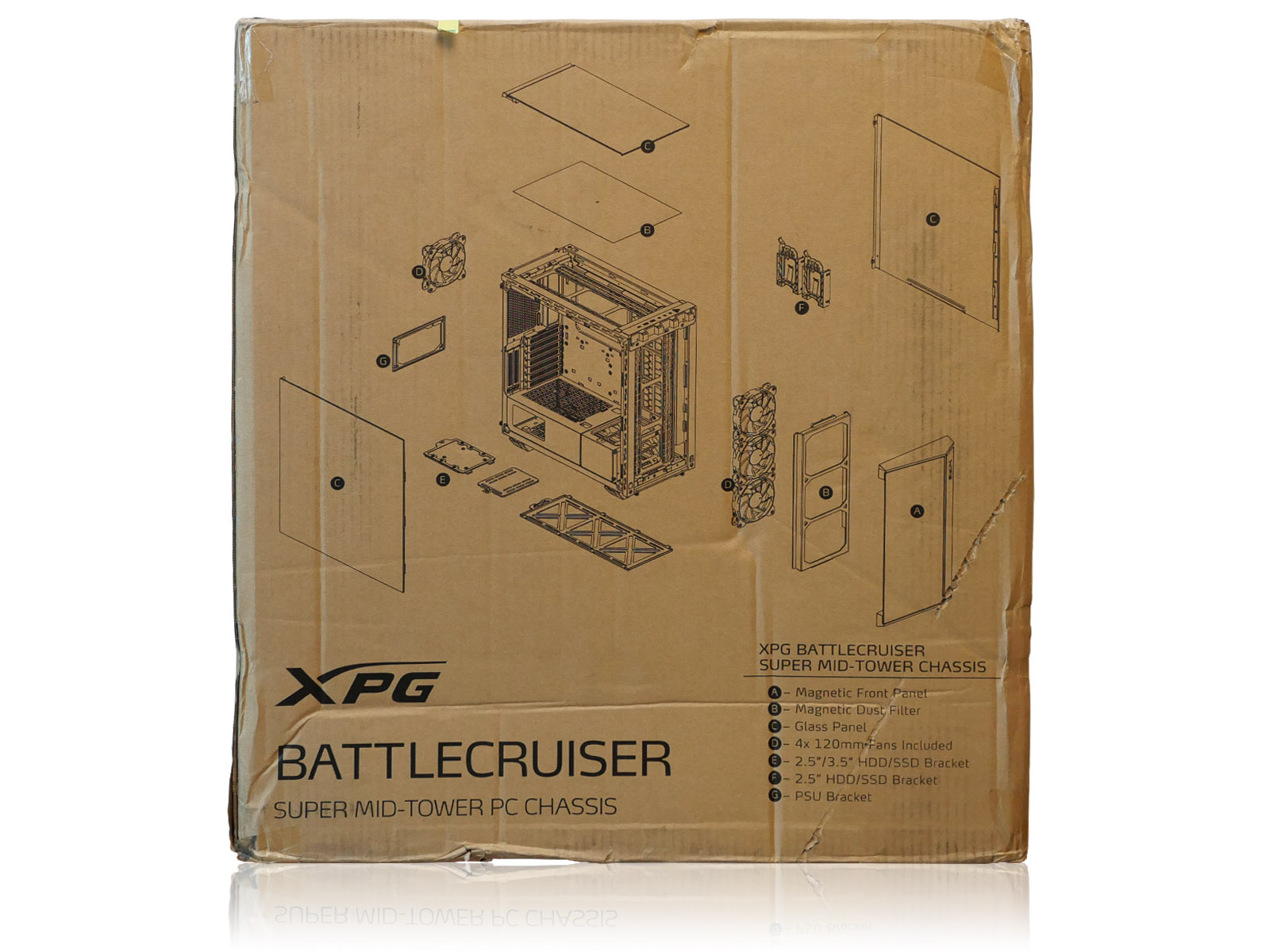

Коробка с корпусом достаточно крупная: 61 x 57 x 35 см. Вес — 12,5 кг. На боковых гранях нет вырезов, которые можно было бы использовать в качестве ручек при переноске. Нести коробку одному неудобно.
Толщина картона небольшая, упаковка имеет склонность к продавливанию с боков, поэтому при дистанционных покупках и курьерской доставке важно проверить целостность стеклянных панелей.

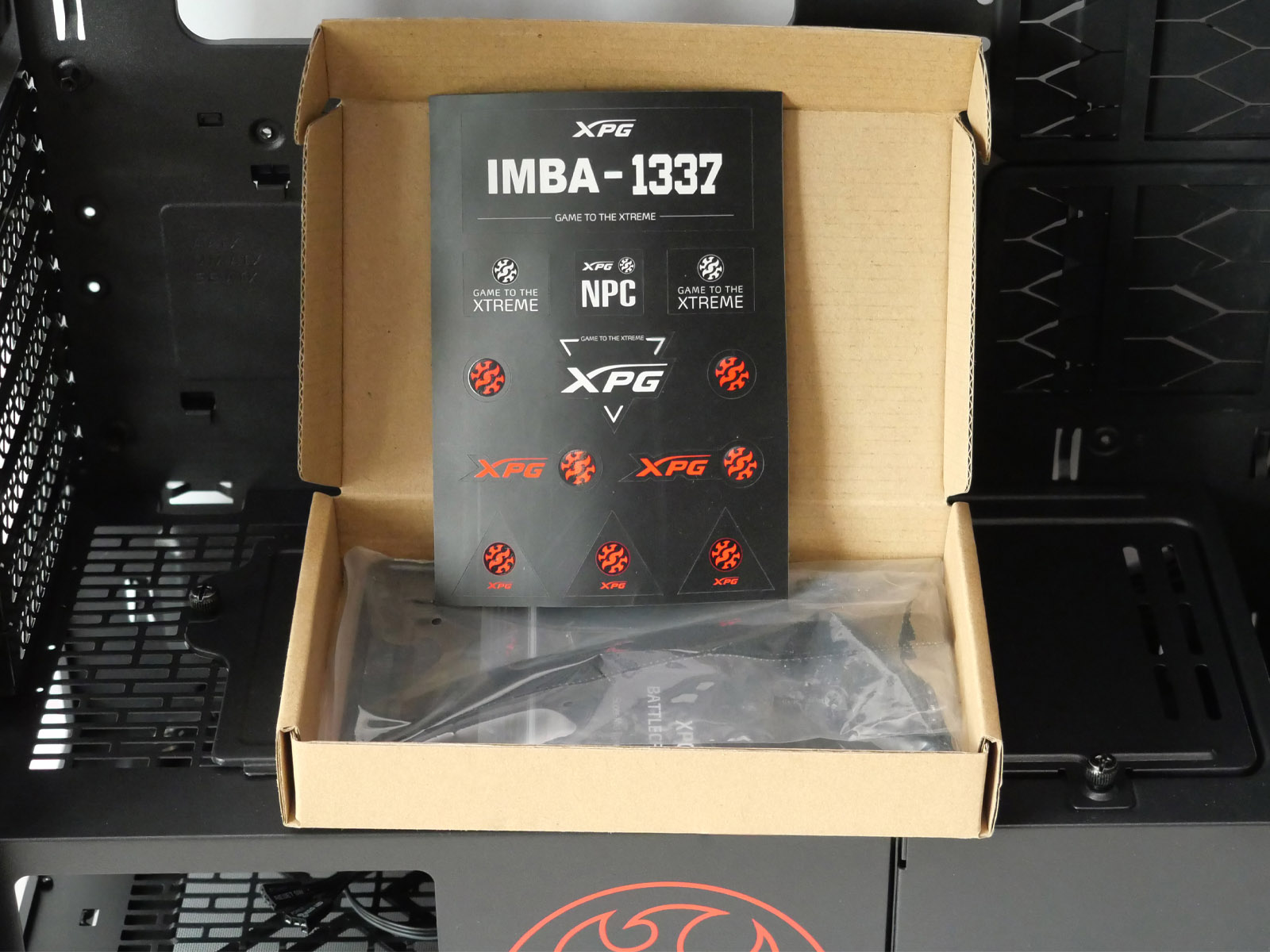

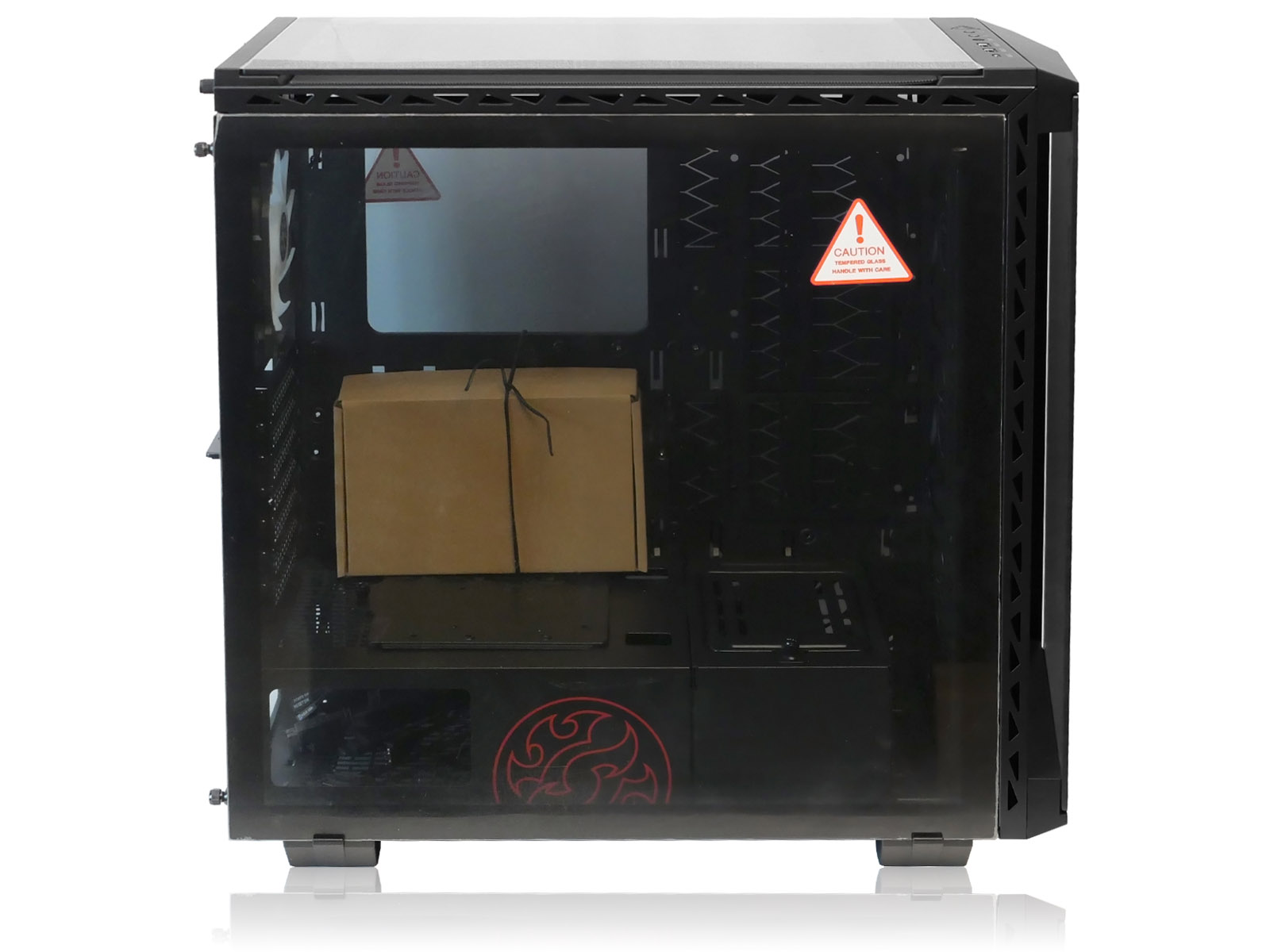

Набор мелких аксессуаров к корпусу прикручен гибкой проволокой внутри него самого в отдельной картонной коробочке. В состав входит: инструкция пользователя, лист с наклейками XPG-логотипов, пара удобных многоразовых липучек для стягивания проводов, несколько нейлоновых одноразовых хомутов, крепежная рамка для блока питания и пакет с различными винтами.
Инструкцию к корпусу на русском языке в электронном виде можно скачать с официальной странички XPG.
Экстерьер

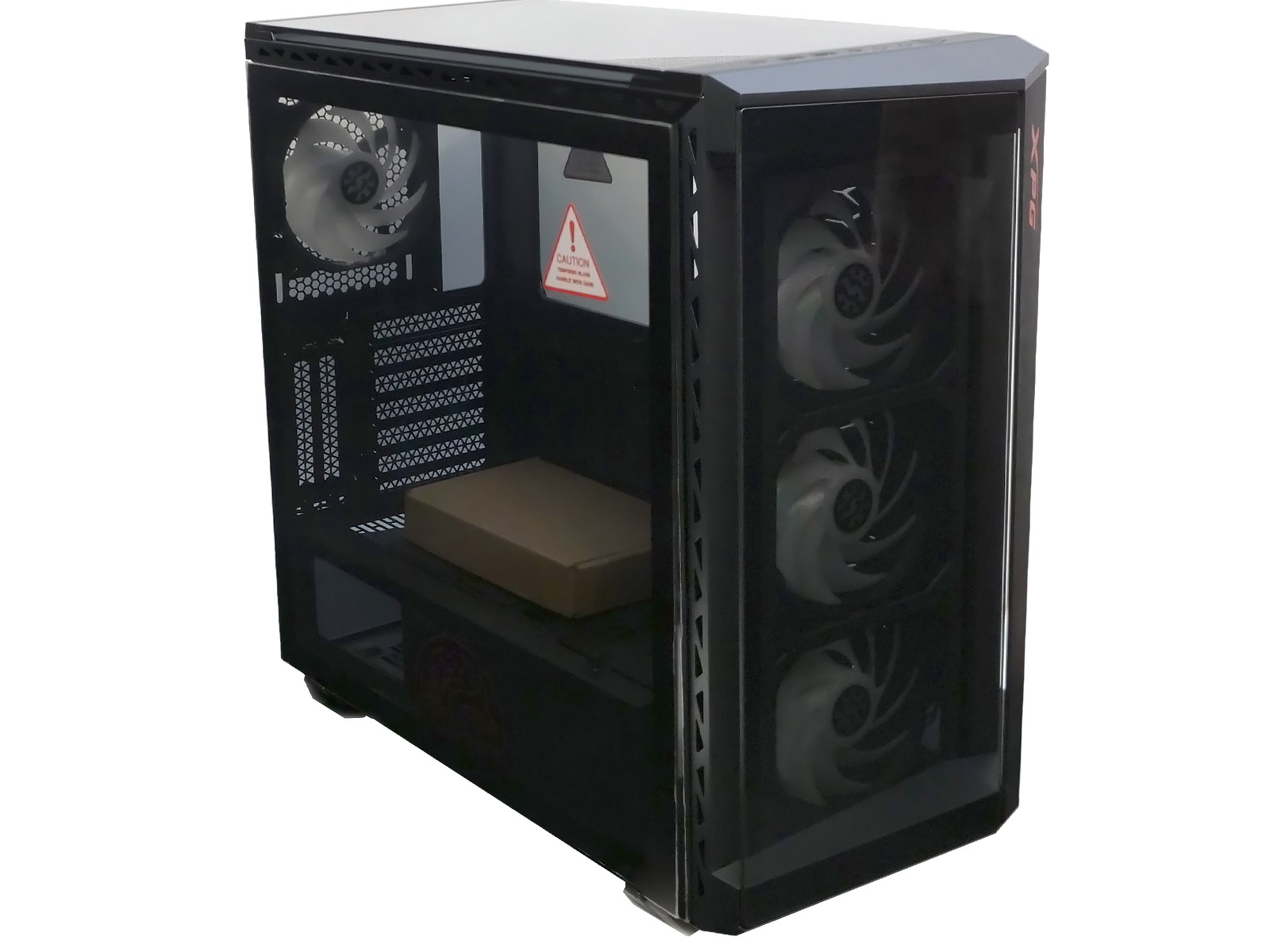

Дизайн корпуса достаточно сдержанный. В основном этого удалось добиться использованием гладких стеклянных панелей практически со всех сторон. По размерам BATTLECRUISER относится к классу средних башен (middle tower), габариты укладываются в 22,5 x 48,6 x 50,6 см. Это немало и при размещении на столе потребует прилично места с учетом запаса на подведение проводов сзади.
Каркас корпуса металлический, часть деталей вокруг стеклянных панелей пластиковая. Всё качественно выкрашено в чёрный цвет без сильного разброса оттенков.
Боковые стенки сделаны из закаленного стекла толщиной 4 мм. Есть направляющие скобы снизу для удобной установки. Для фиксации используются винты с накатанной головкой, не выпадающие из пазов при откручивании.

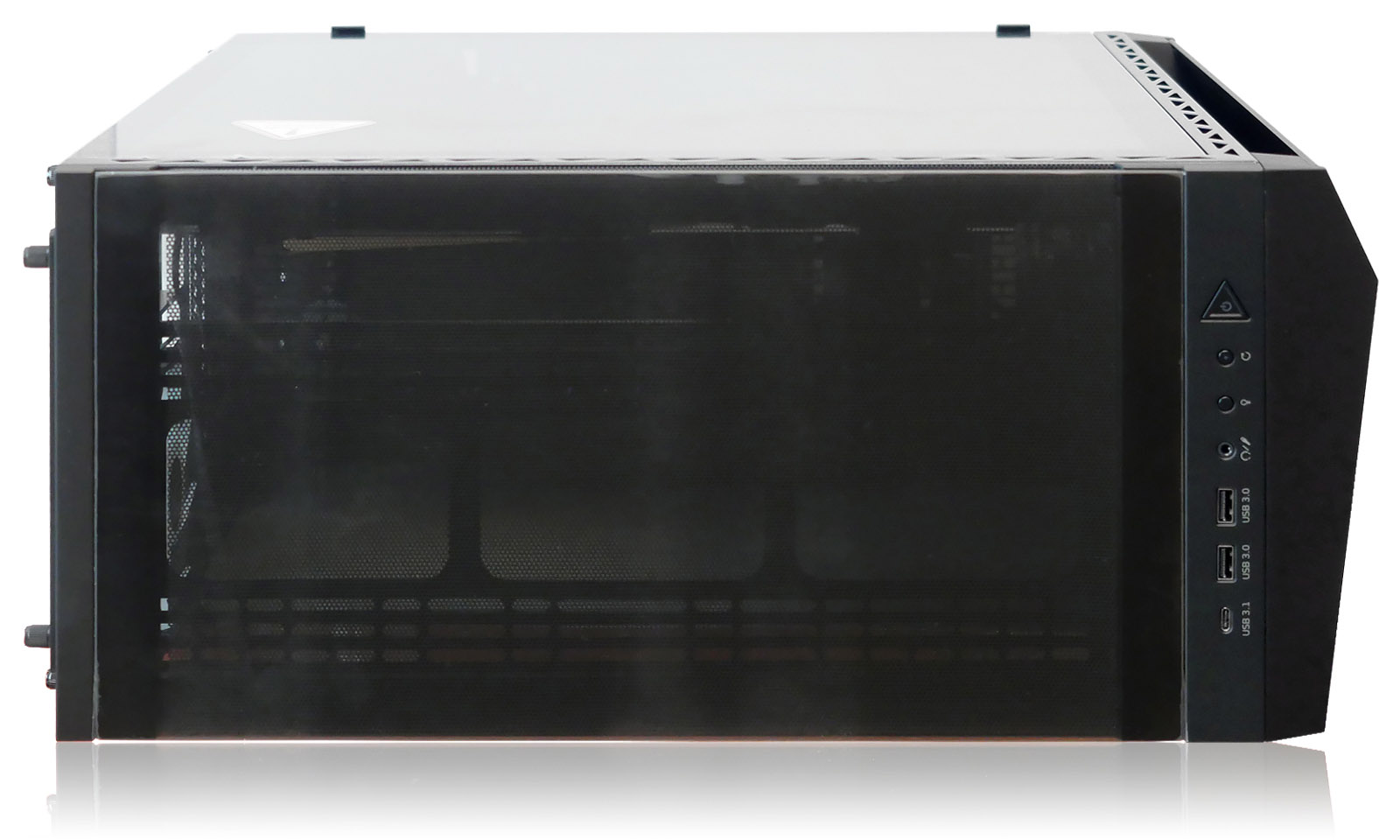

Верхняя панель также с большой съёмной стеклянной крышкой в пластиковой окантовке. Она держится на специальных защелках и двух винтах сзади. Снимается сдвигом назад.

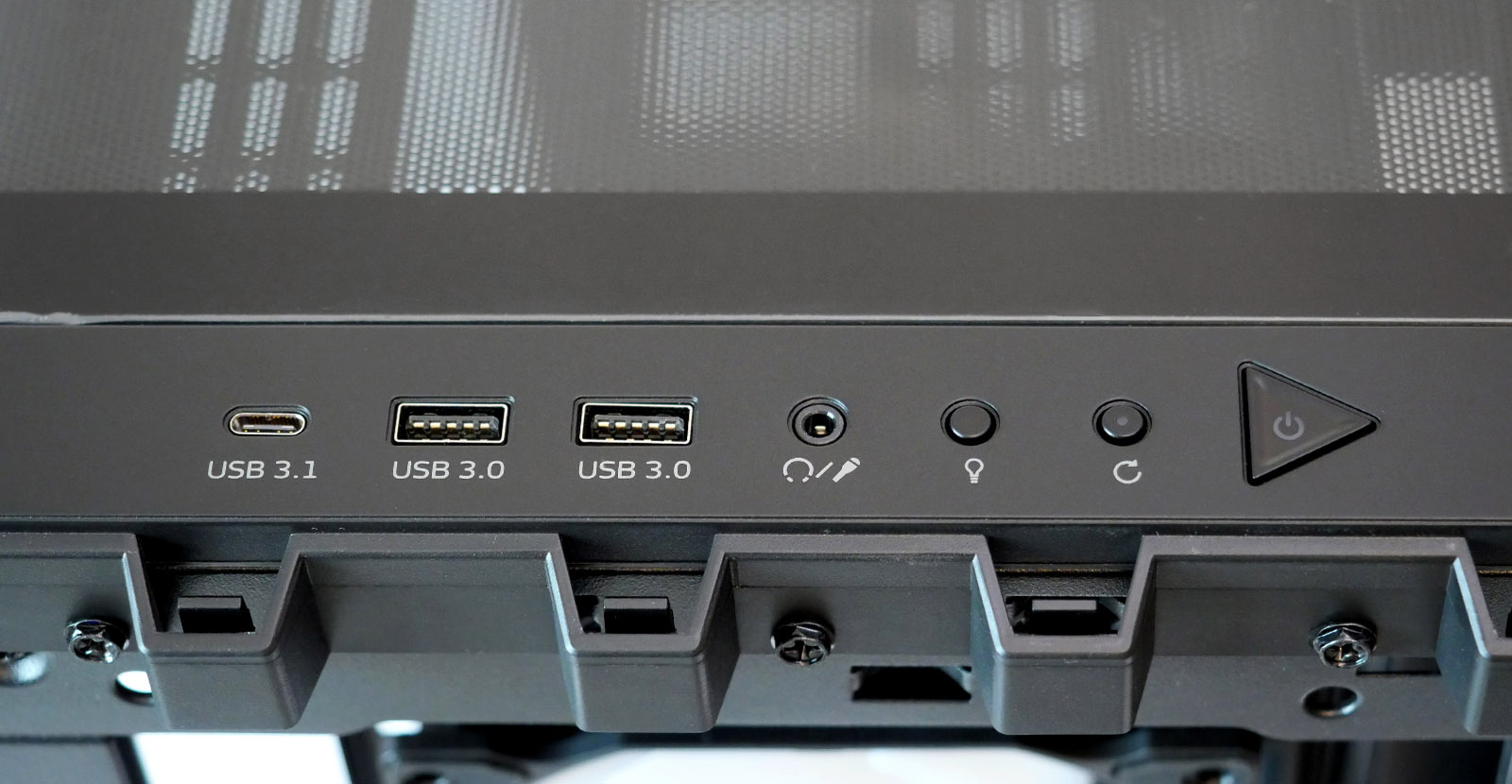

Фронтальные разъёмы закреплены на несъёмной части корпуса. Это удобно, так как при снятии лицевой или верхней панели нет привязки к проводам до материнской платы. Набор портов современен: есть USB Type C разъём и комбинированное аудиогнездо. Под панелью также спрятан контроллер подсветки, поэтому наверх выведена кнопка переключения ARGB-эффектов.

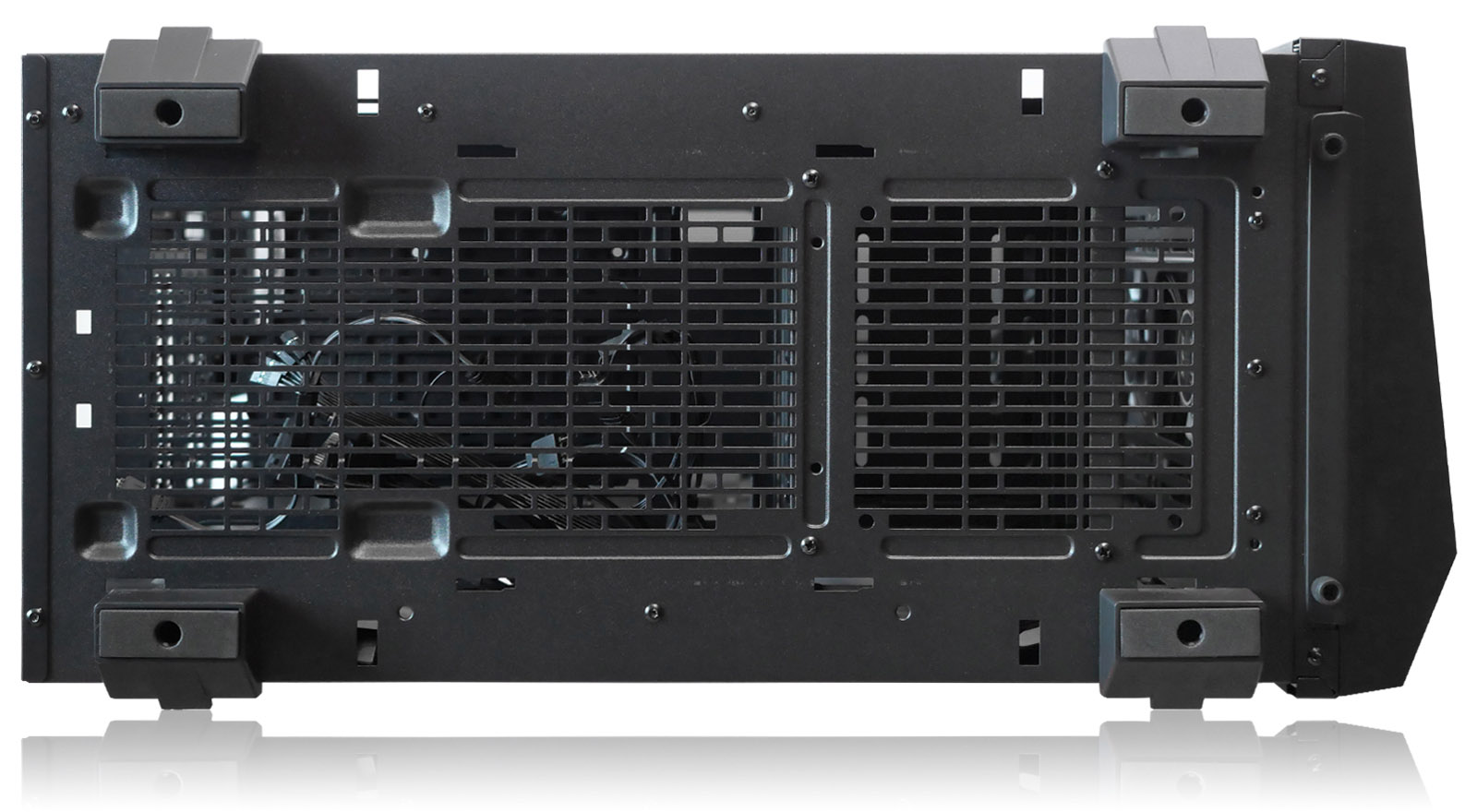

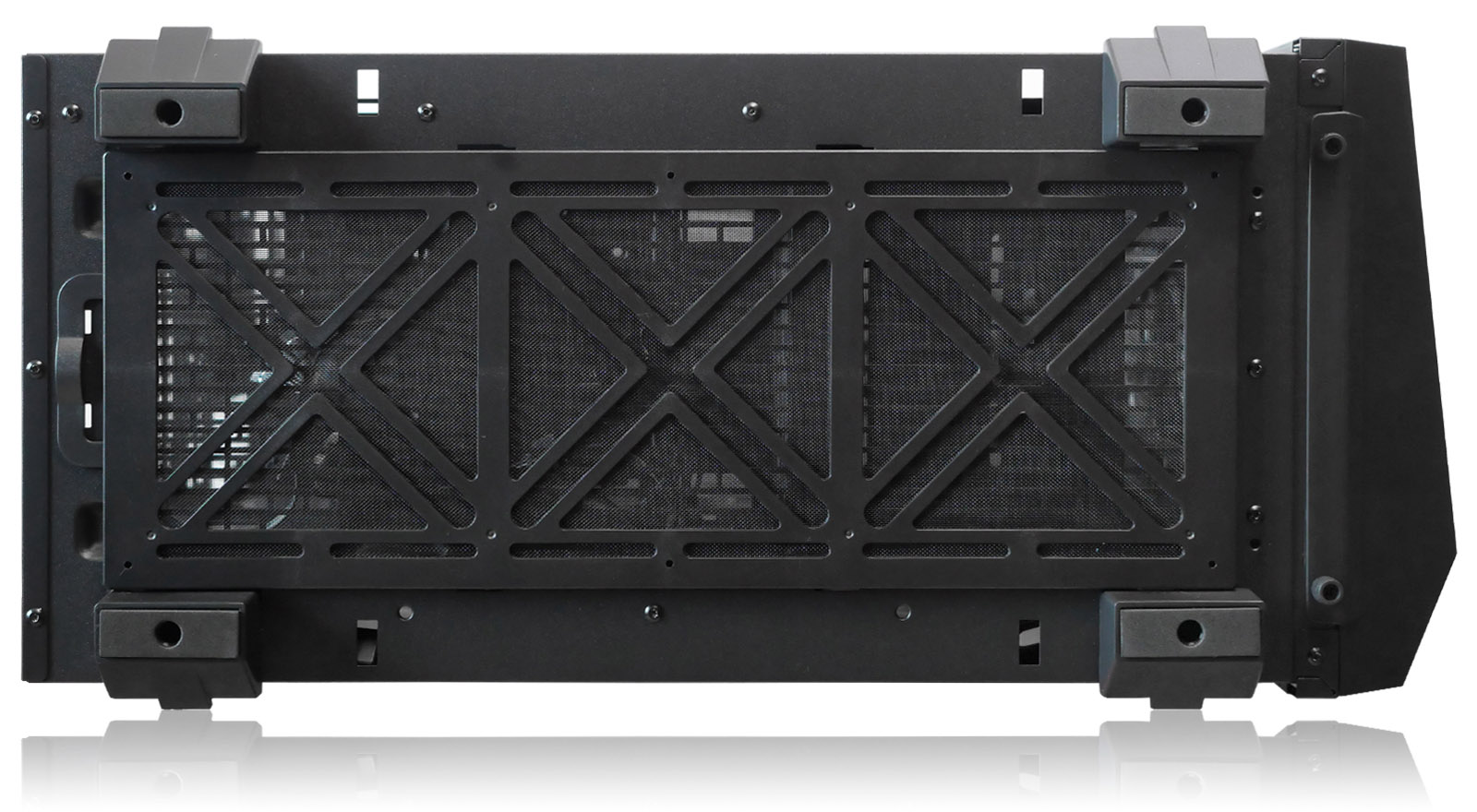

Корпус устойчиво стоит на четырёх пластиковых ножках, которые также обеспечивают зазор снизу для притока воздуха к блоку питания. На дне практически во всю длину сделана обильная перфорация как для зоны блока питания, так и для пассивной вентиляции корзины для 3,5'' дисков, закрываемые одним быстросъёмным пылевым фильтром. Для его снятия необходимо свободное место позади корпуса.

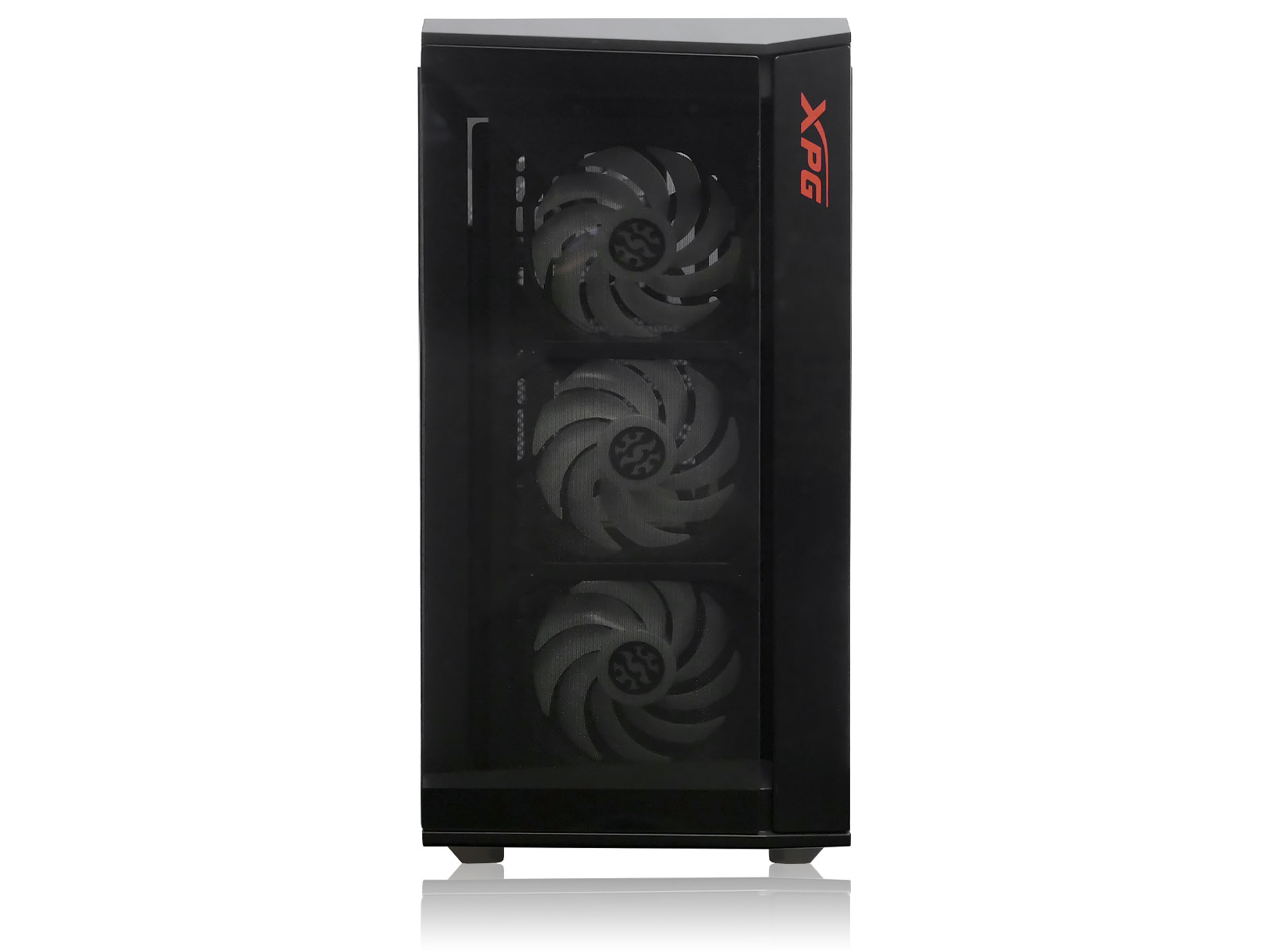

Фронтальная панель имеет трапецеидальную форму с крупной стеклянной вставкой во всю высоту, открывающей вид на вентиляторы спереди и их подсветку. Правая пластиковая часть панели украшена сверху логотипом XPG, нанесенным красной краской.

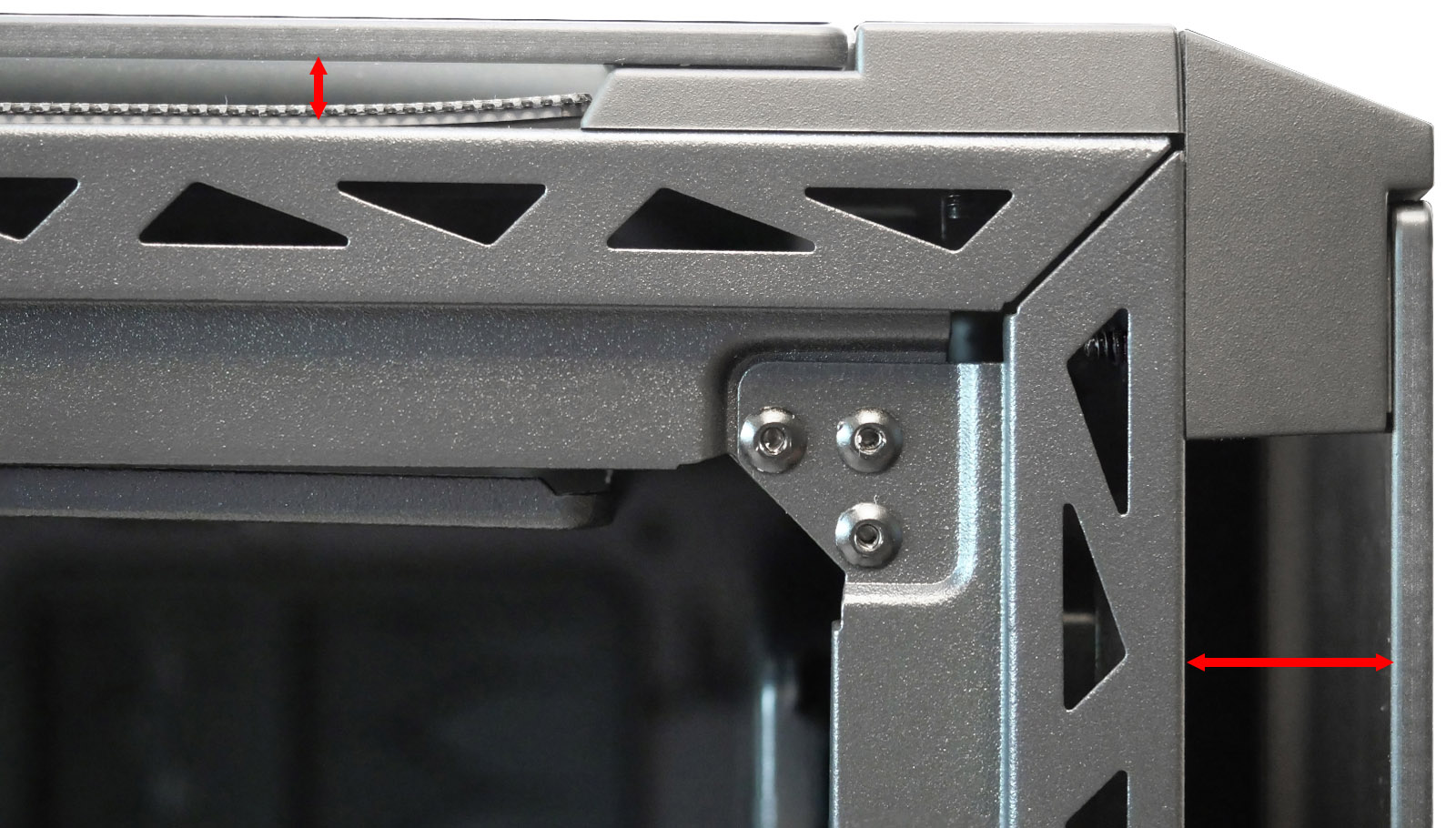

Сразу бросается в глаза грамотный подход к устройству передней и верхней панелей, которые отстоят от каркаса на приличном расстоянии. Получившиеся таким образом зазоры обеспечивают лёгкое движение воздушных потоков. Грамотное решение.

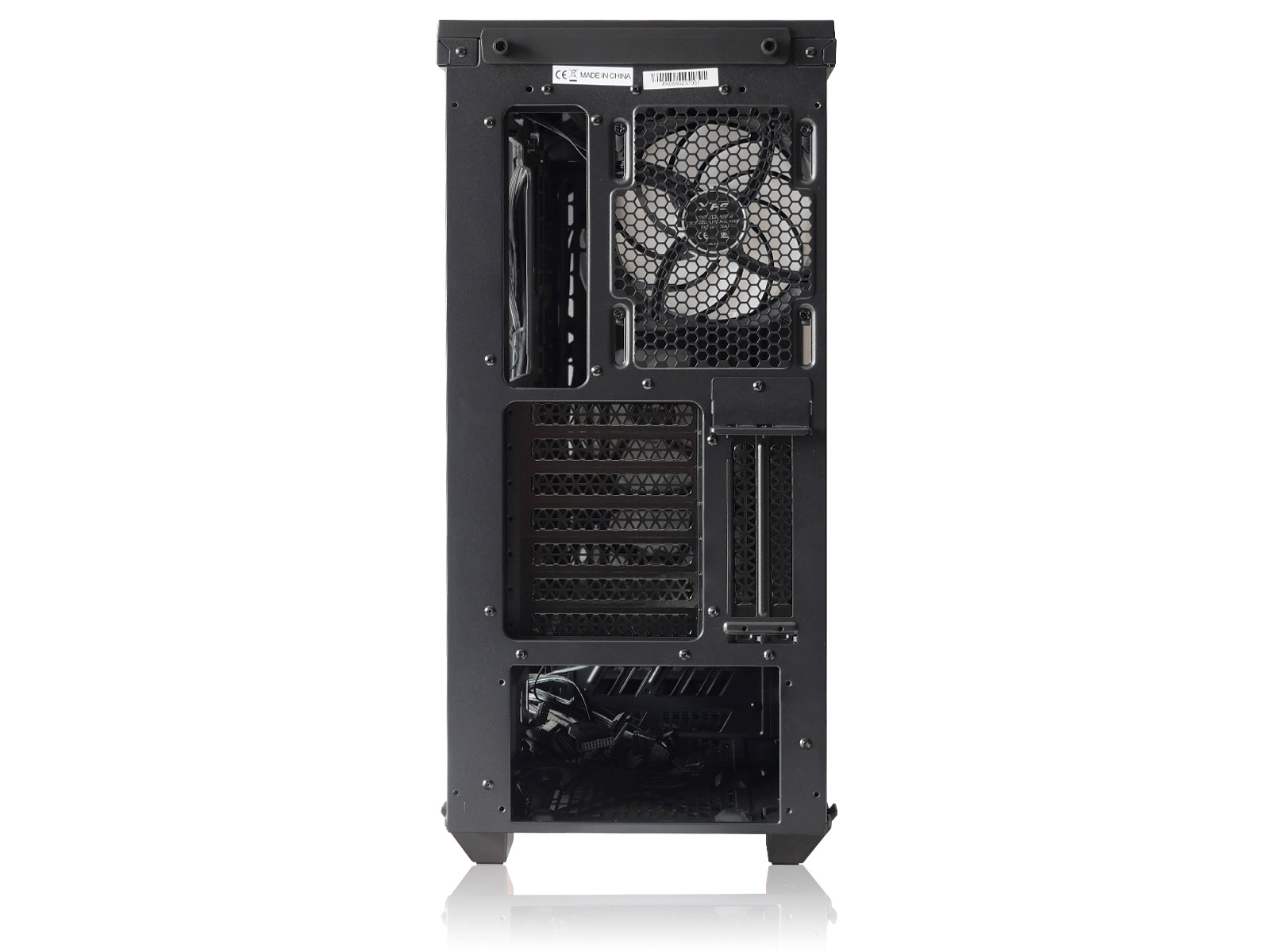

Сзади корпус имеет характерную компоновку с нижним расположением блока питания и местом под один тыльный вентилятор типоразмера 120-мм.
Интерьер

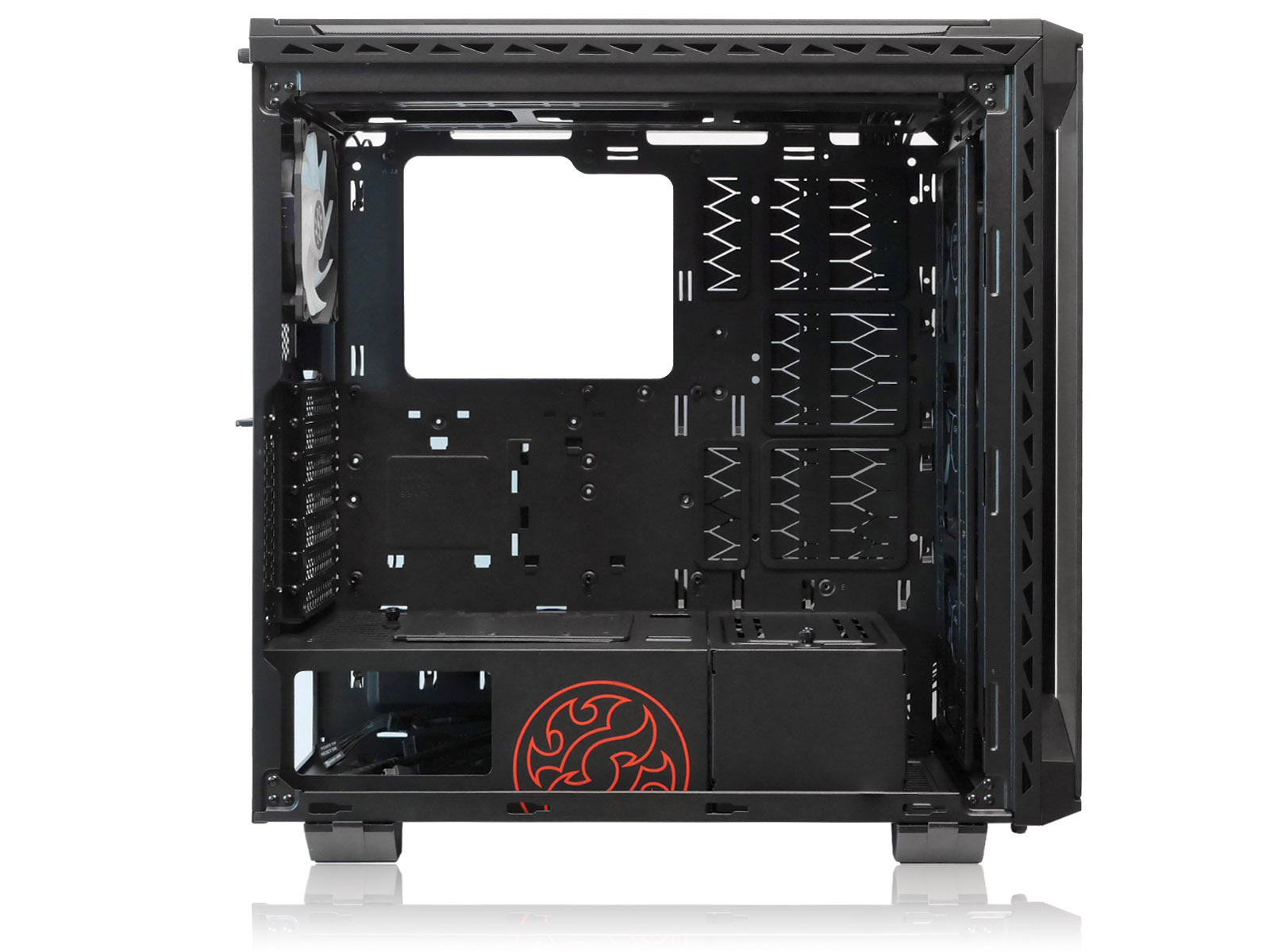

Внутреннее распределение пространства для комплектующих продиктовано современными требованиями для производительных игровых станций. Основной отсек для материнской платы и устанавливаемых в слоты расширения устройств не ограничен лишними элементами или корзинами для накопителей информации. По правой стороне сделано большое количество окон в поддоне материнской платы, закрытых мягкими резиновыми лепестковыми заглушками. По их размещению хорошо проглядывается оптимизация под материнские платы разных размеров, вплоть до широких E-ATX.

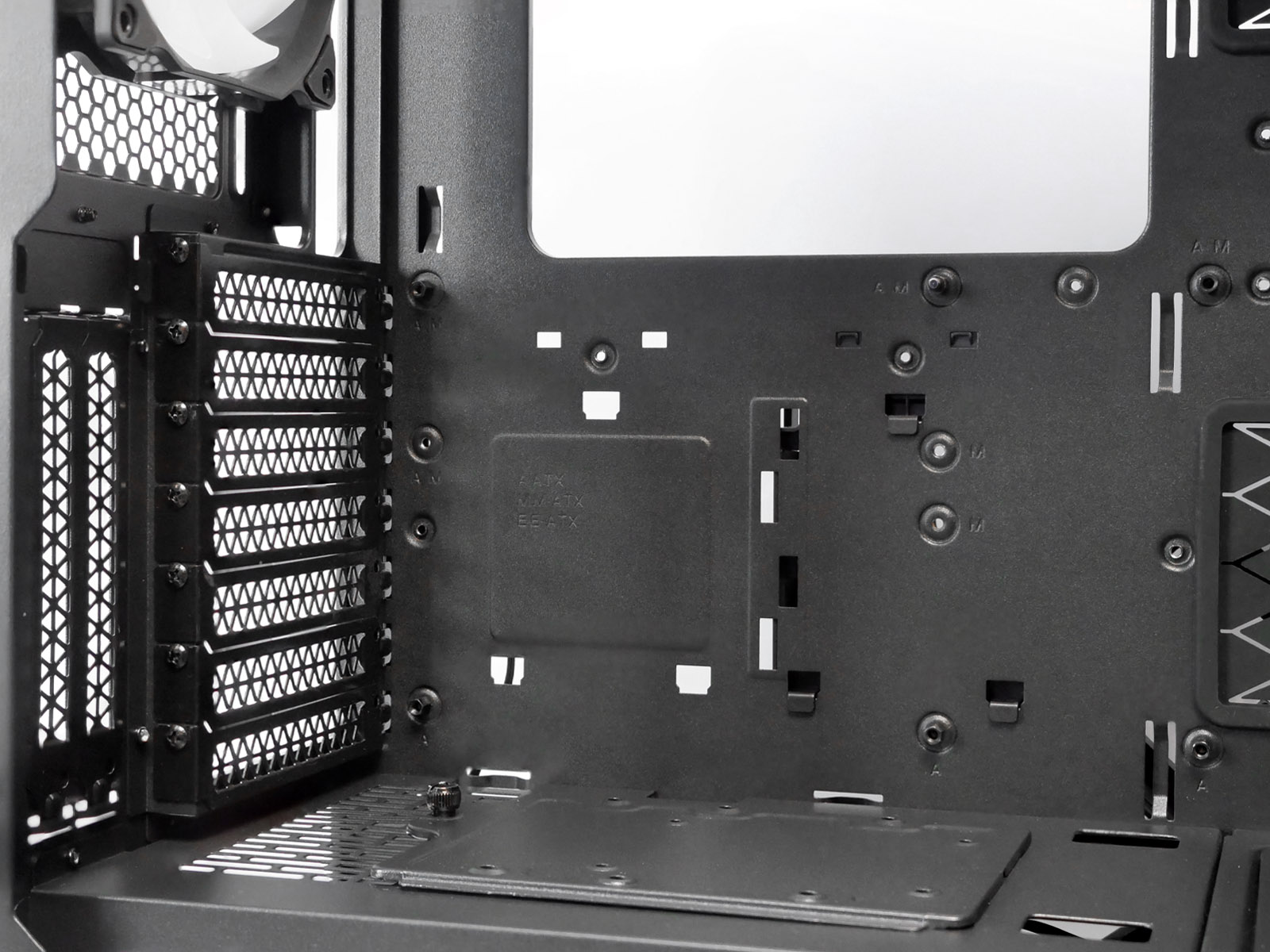

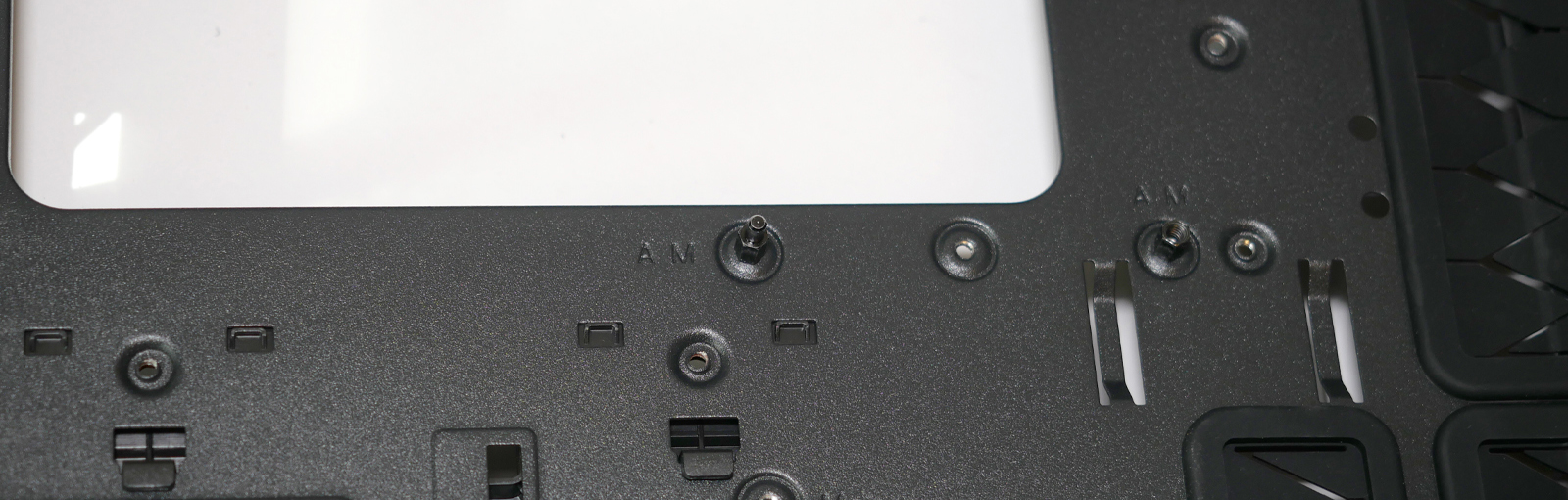

Стойки под материнскую плату уже вкручены под полноформатные платы ATX. Остальные отверстия заготовлены и промаркированы. Центральная ножка имеет выступ для подвеса платы. Горизонтальных слотов расширения семь, вертикальных — два. Все оборудованы многоразовыми съёмными заглушками.

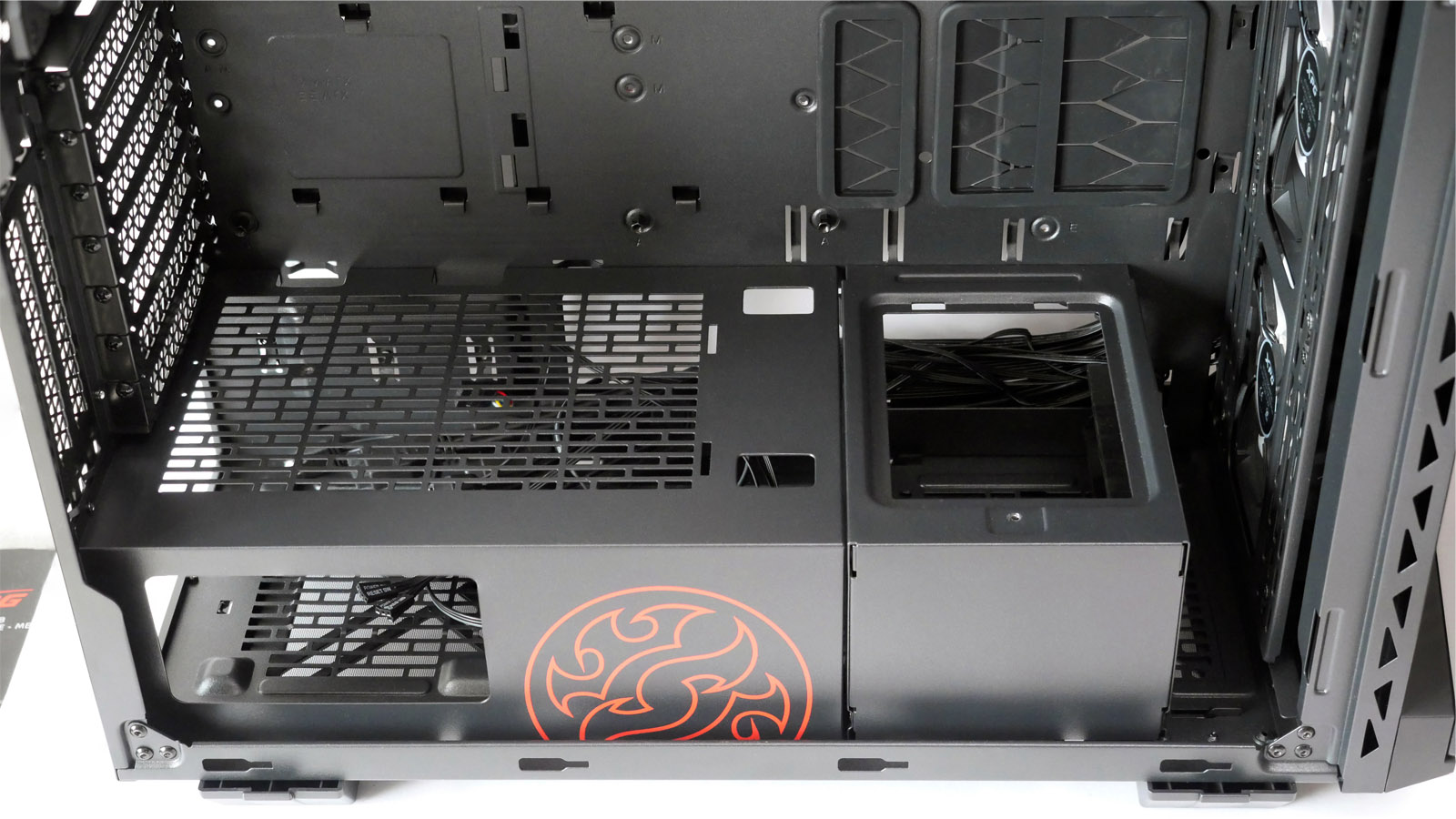

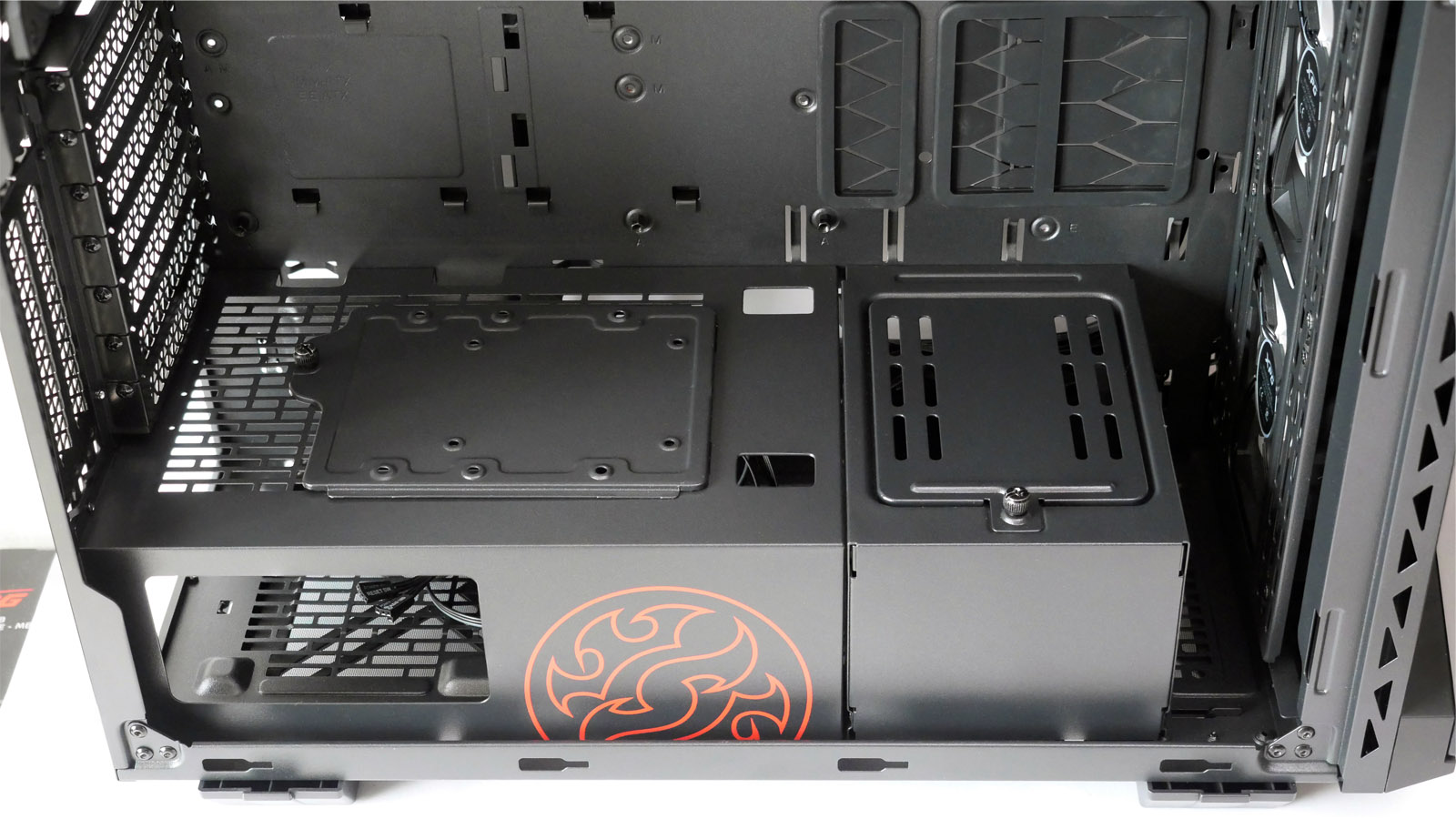

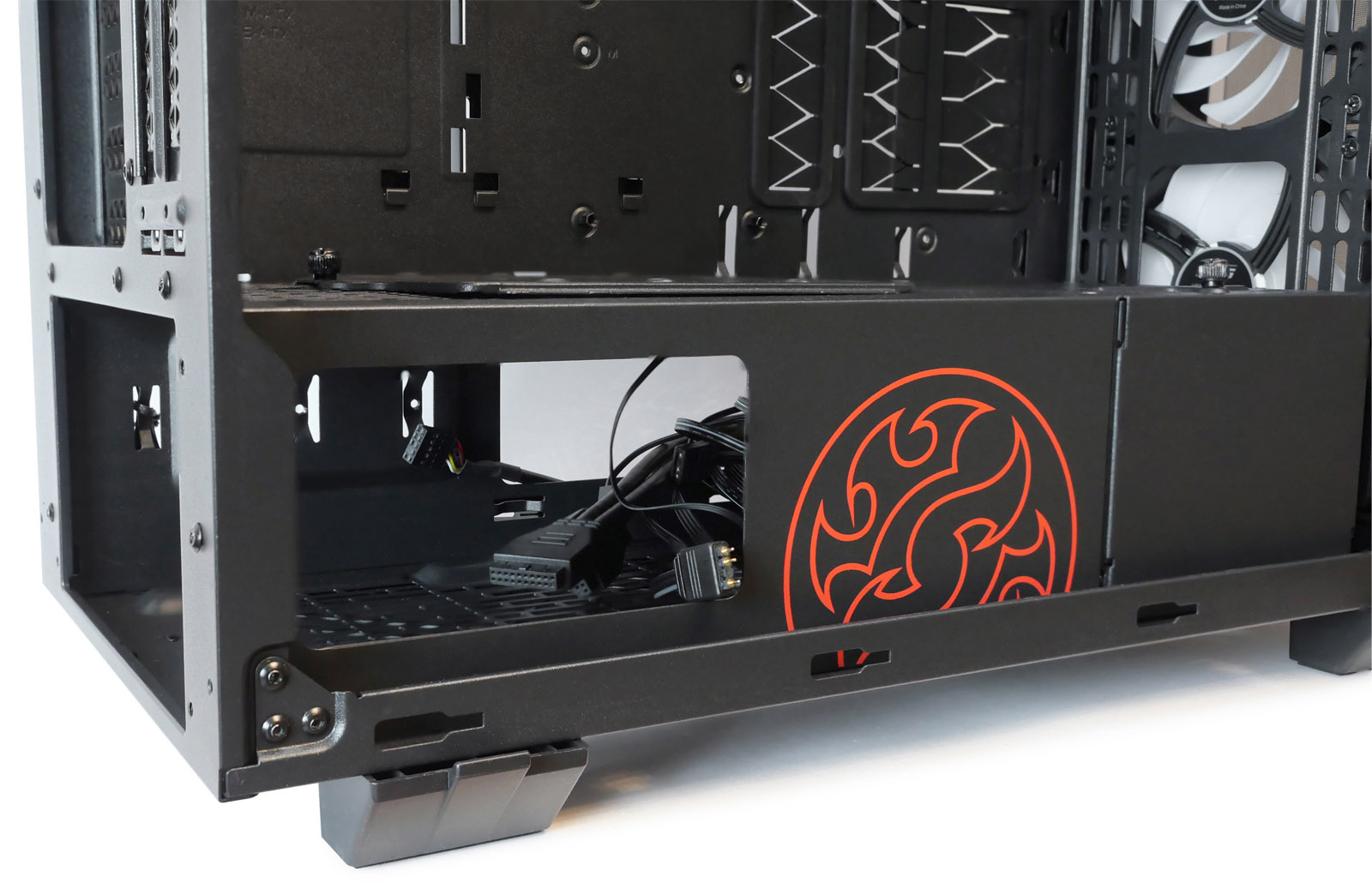

Нижняя часть корпуса отделена перегородкой, которая состоит из двух элементов: над зоной блока питания несъёмная часть, украшенная красным логотипом XPG, правее съёмная часть, прикрывающая корзину для 3,5'' жёстких дисков. На обеих установлены дополнительно быстросъёмные пластины: одна для 3,5'' или 2,5'' накопителя информации, вторая для резервуара сборного жидкостного контура охлаждения.

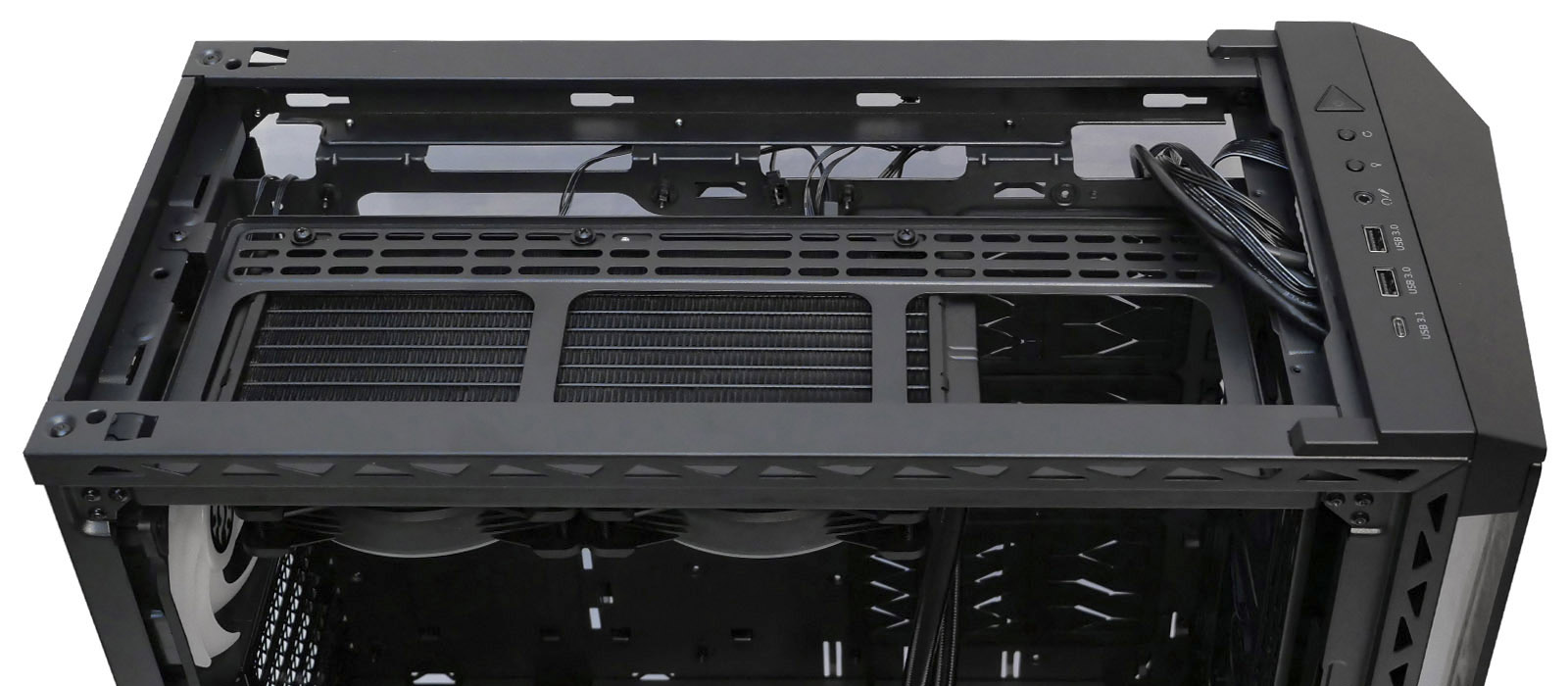

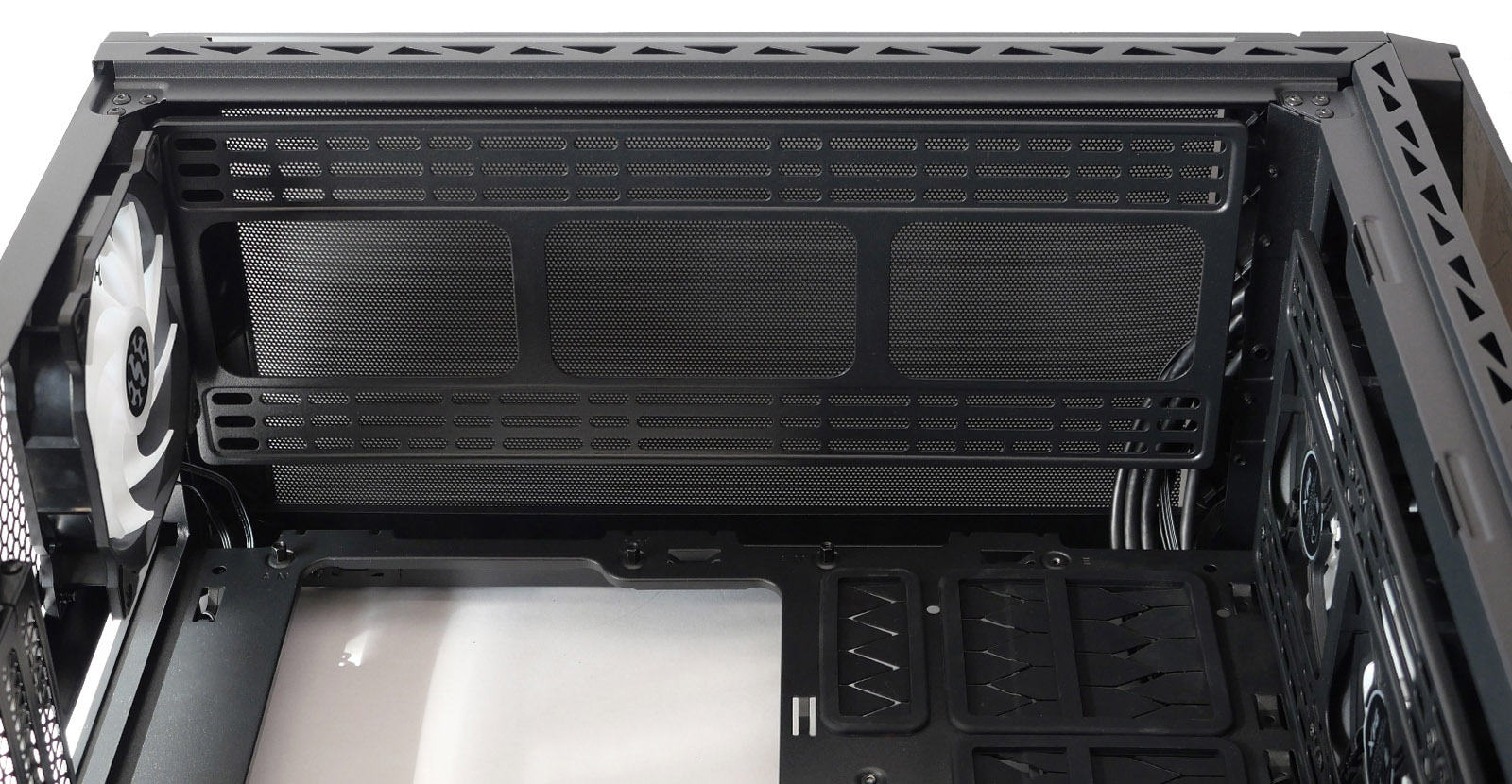

Под верхней частью корпуса закреплена съёмная металлическая рамка для установки радиаторов жидкостных систем охлаждения размера 120, 240, 360 мм, либо трёх 120-мм или двух 140-мм корпусных вентиляторов.
Доступ к ней для обслуживания сделан и сверху, для чего нужно снять стеклянную панель и убрать гибкий фильтр на магнитных полосках.

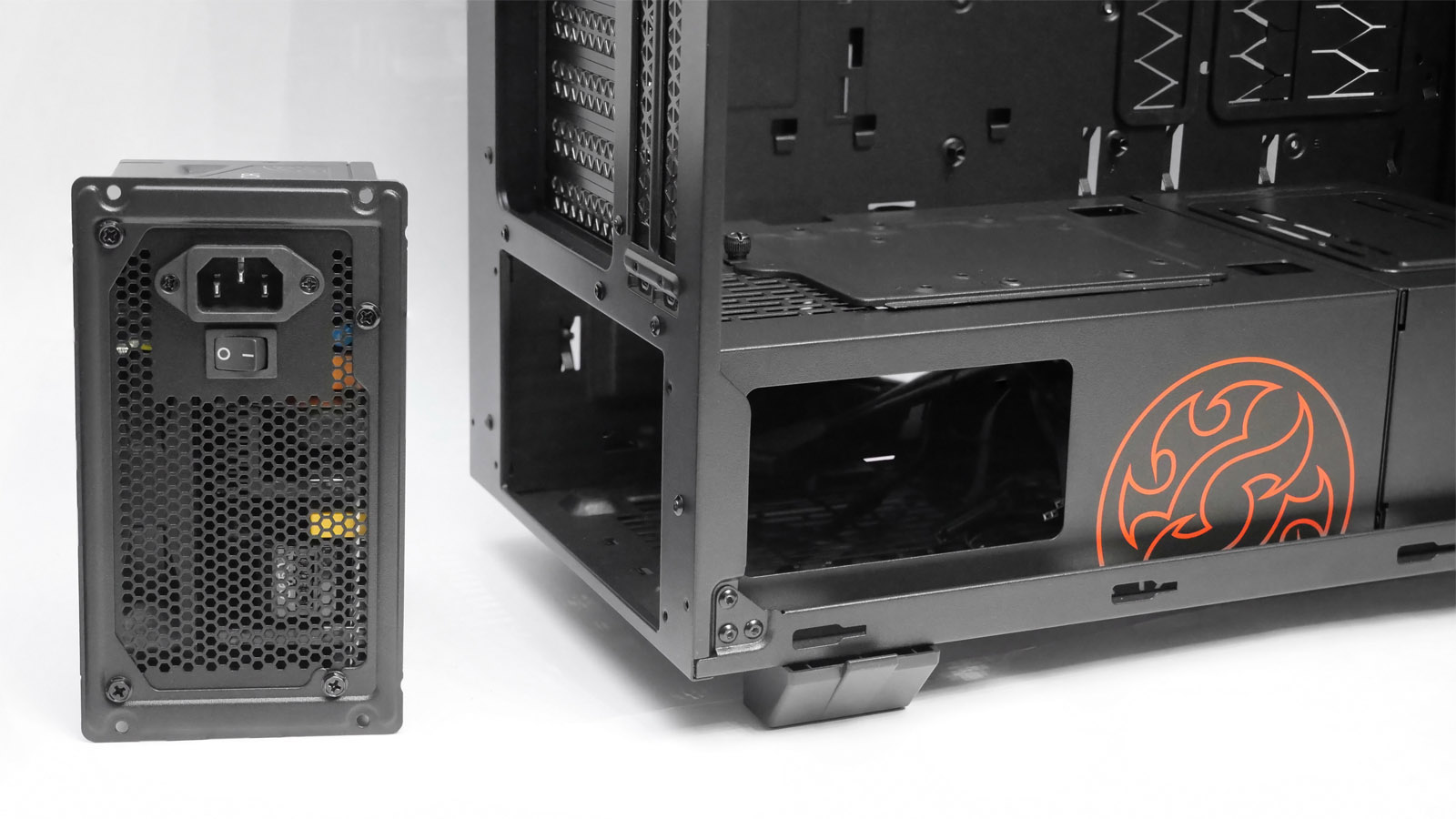

Крепление блока питания реализовано через комплектную переходную металлическую рамку, фиксируемую четырьмя винтами. В нижней перегородке с фронтальной части сделан вырез, чтобы открыть взор на декоративные наклейки или элементы подсветки.

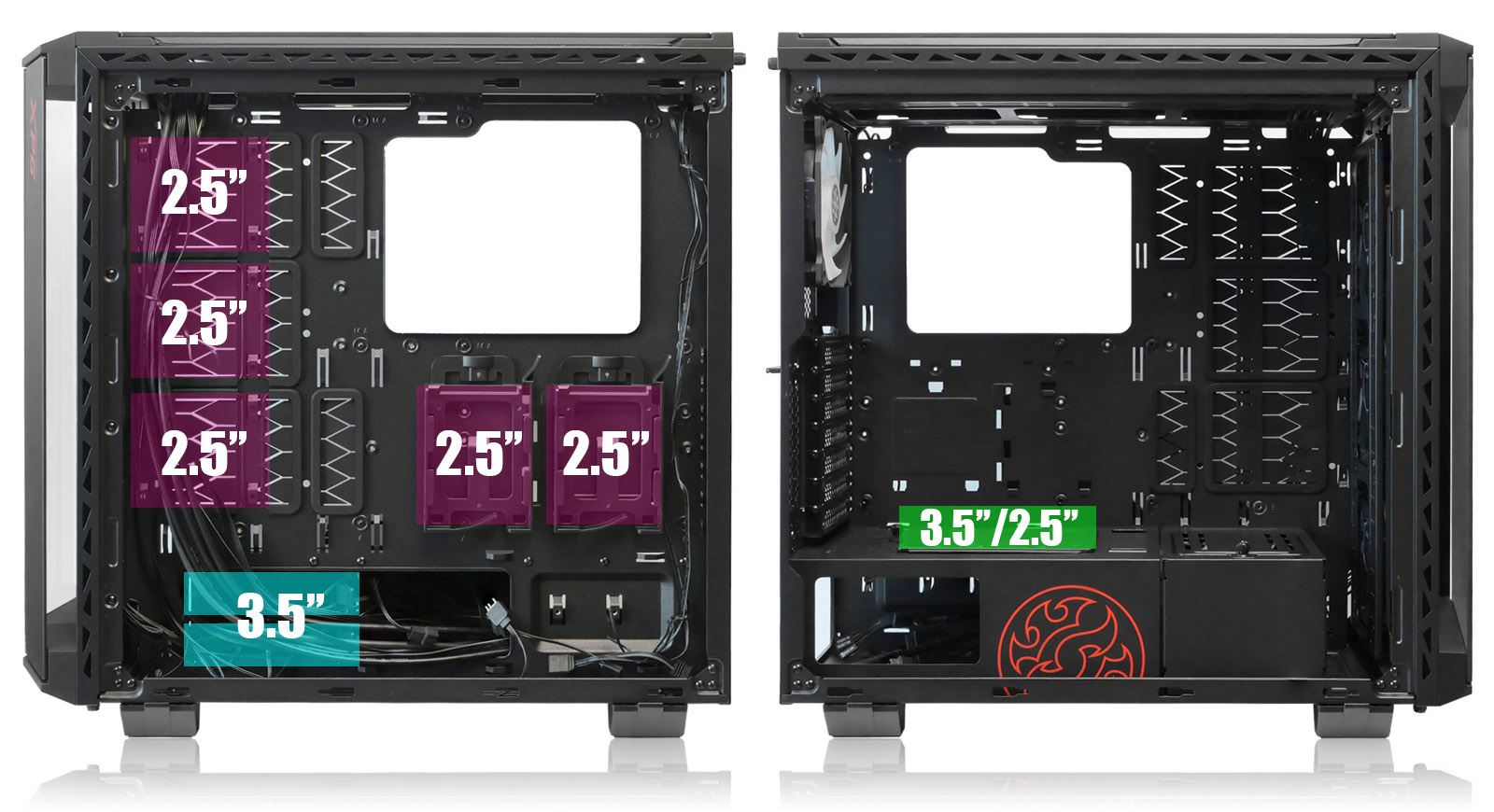

Для накопителей информации заготовлены пять посадочных мест, которые распределены по разным частям корпуса.

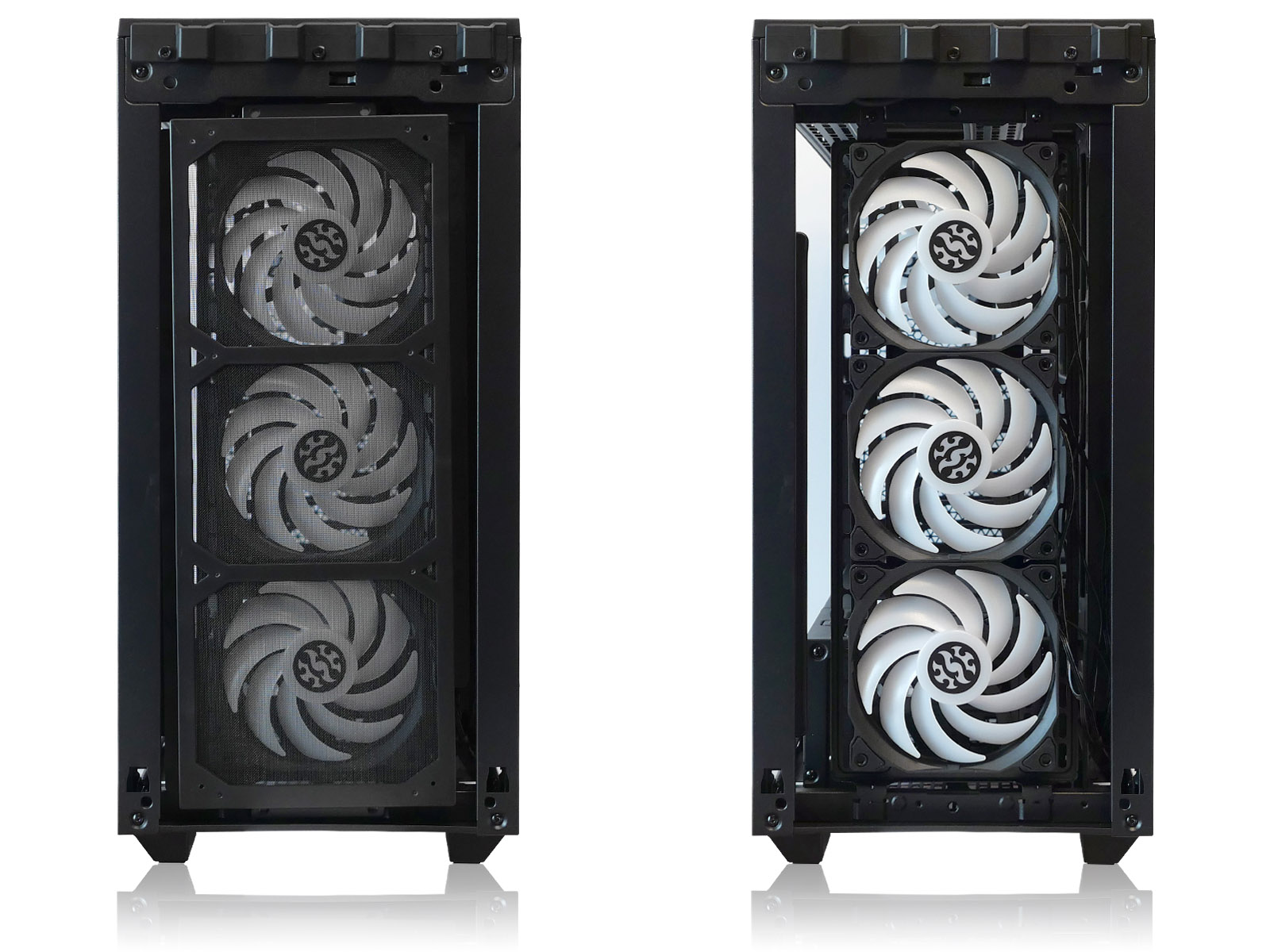

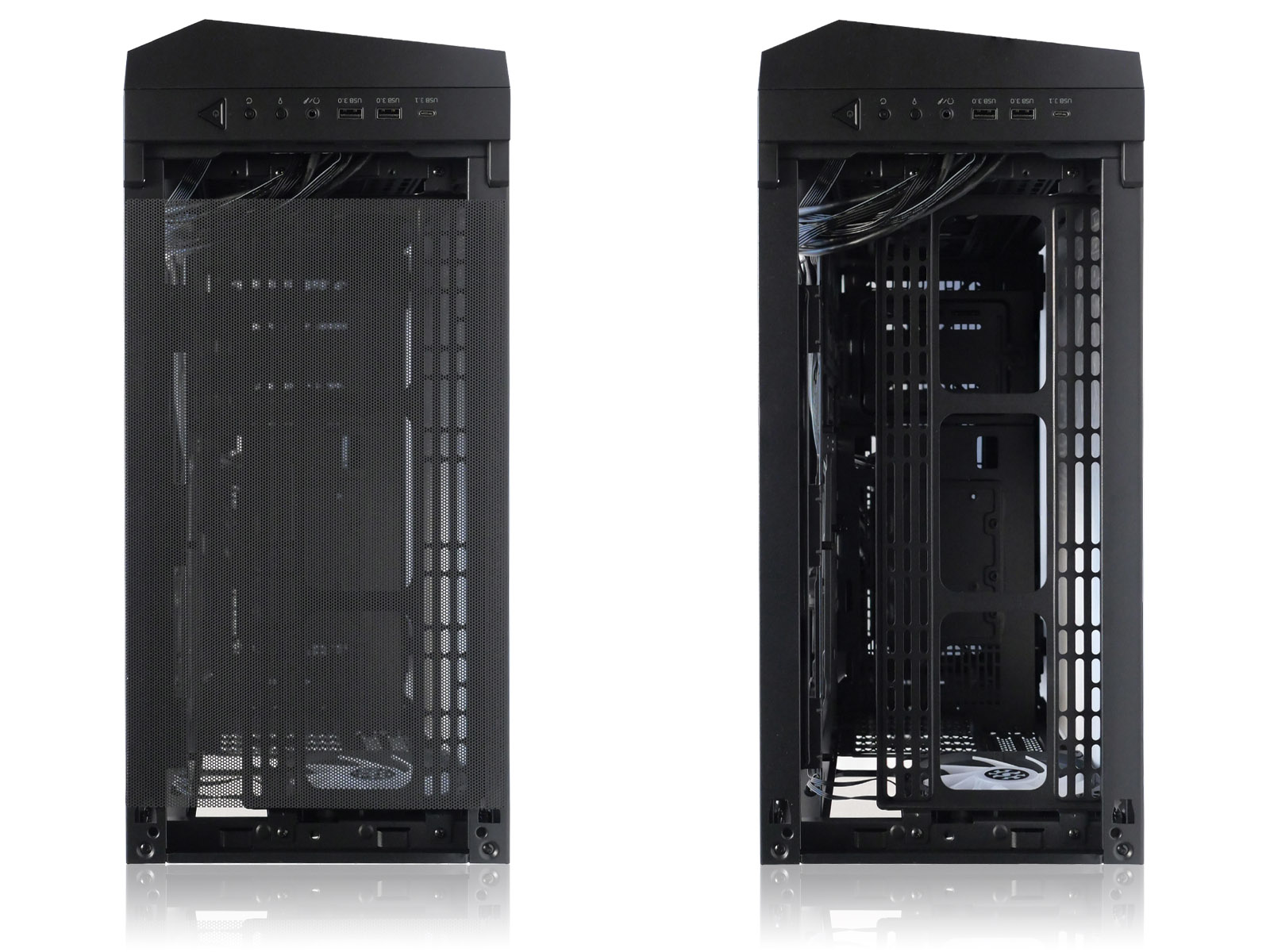

За передней панелью предустановлены вентиляторы, закрытые пылевым фильтром в пластиковом каркасе с подвесом на магнитах. Чтобы получить к ним доступ, у панели снизу надо открутить два винта с накатанной пластиковой головкой, после чего сдвинуть ее вверх. Крепления позволяют вместо трёх 120-мм установить два 140-мм вентилятора или радиатор системы жидкостного охлаждения типоразмера 120, 140, 240, 280 или 360 мм. Кстати рамка, на которой держатся передние вентиляторы, идентична установленной под верхней панелью, поэтому их можно поменять местами, не снимая вентиляторы или радиатор, если конфигурация проводов позволит.
Особенности сборки
Блок питания устанавливается легко, благодаря переходной рамке для его подвеса. Желательна установка полностью модульных моделей, так как это сильно упростит его обслуживание в дальнейшем. Излишки кабелей удобно укладывать позади блока питания или в корзину для 3,5'' накопителей, если она не используется по назначению. Корзина может быть полностью демонтирована, поэтому вместятся даже мощные блоки с удлиненными корпусами до 225 мм длиной.
Для удобства установки материнской платы одна из центральных подставок имеет выступ, поддерживающий её на весу, что удобно при сборке в корпусе, стоящем вертикально.

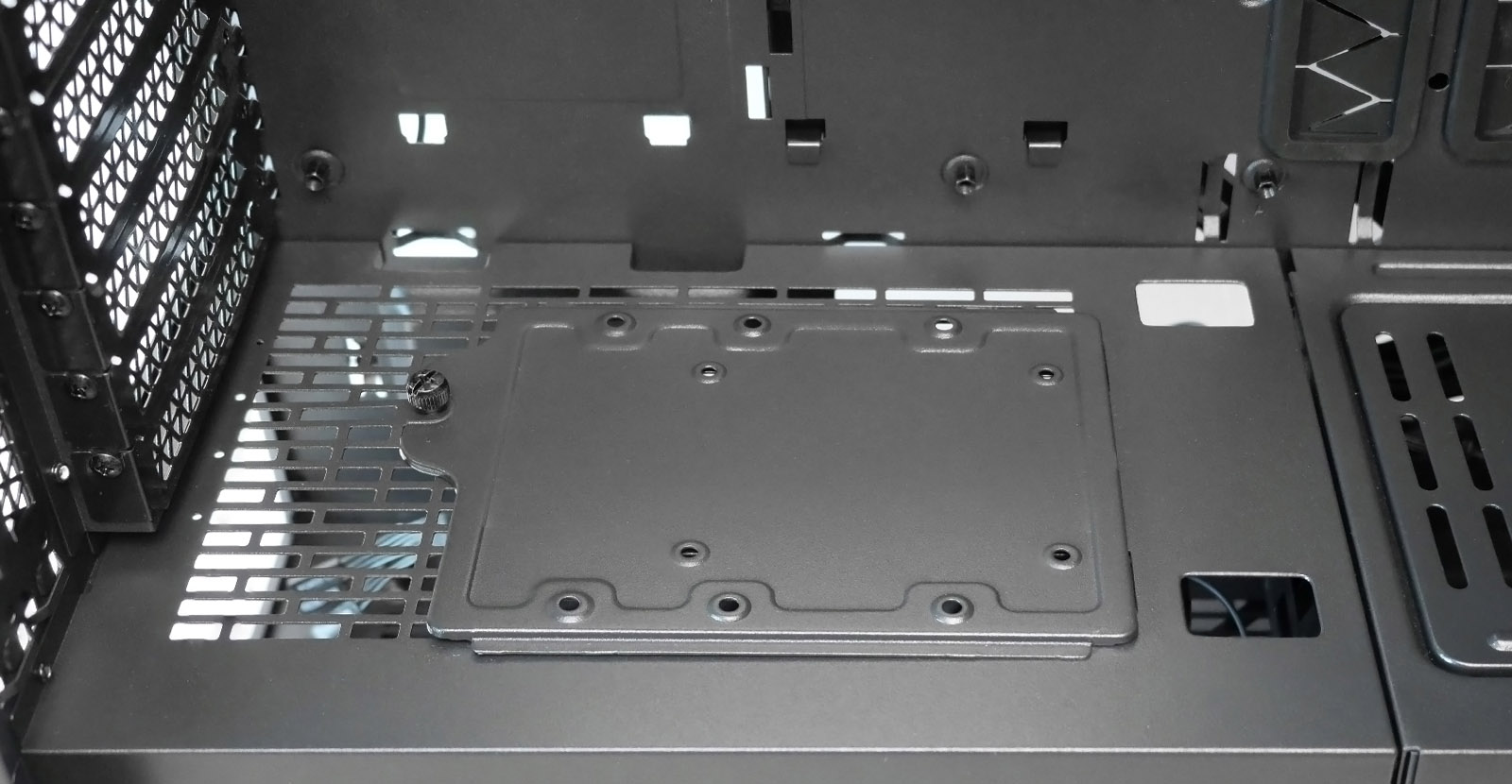

Однако заводить материнскую плату на свое место неудобно из-за сильно выступающего винта с крупной накатанной головкой от плоского лотка для жёсткого диска на перегородке снизу.
Установке длинных видеокарт нет помех. Вместятся самые крупные экземпляры для домашнего сегмента.
В корпусе сделаны два слота для вертикального крепления видеокарты, но нет намеченных отверстий для крепления платы райзера или поддержки видеокарты снизу. Фактически вес видеокарты придётся на слотовую рамку и необходимо будет продумать какую-то дополнительную подпорку, чтобы она не провисала по правому краю.

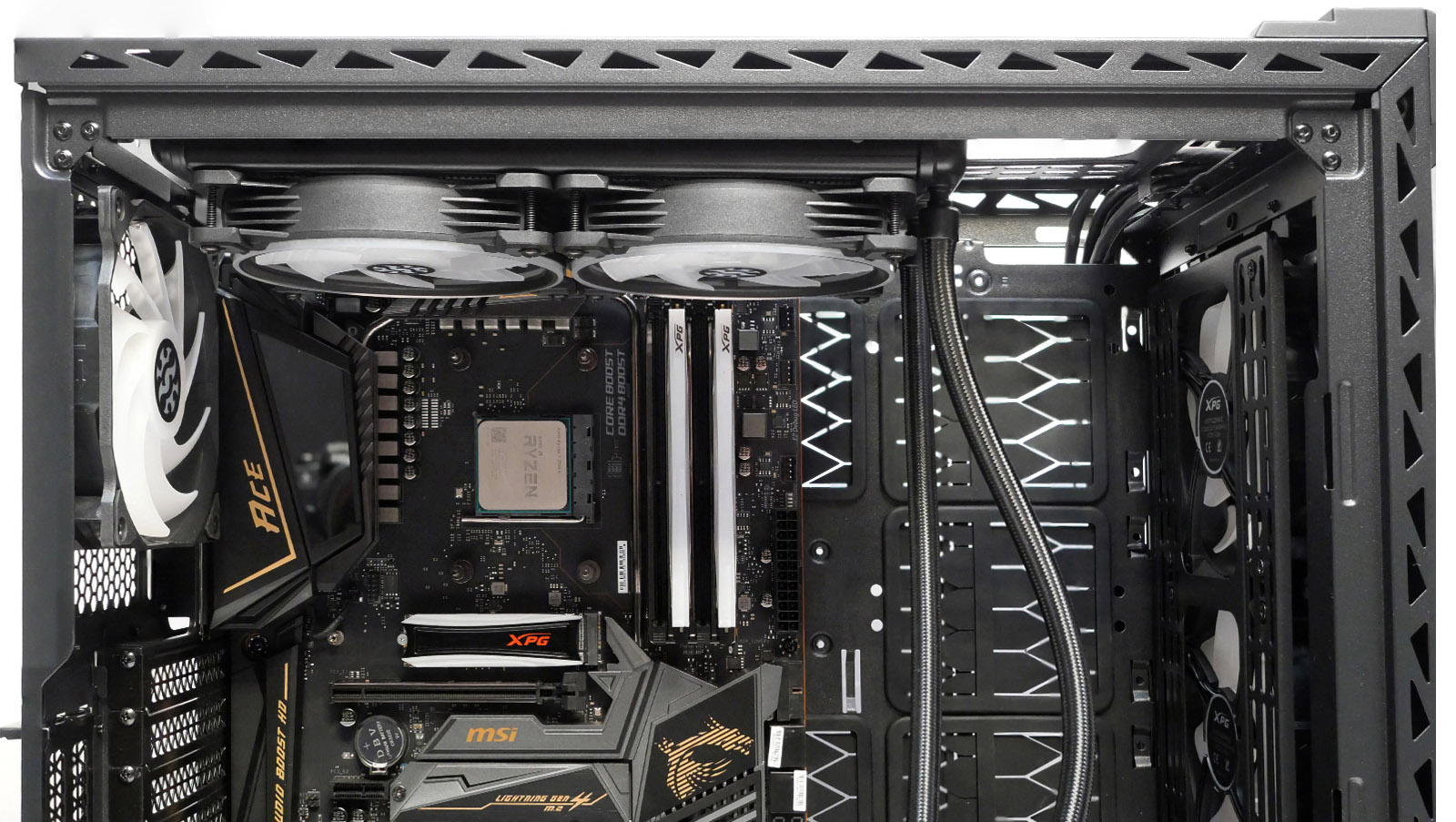

Несмотря на немалое внутреннее пространство, есть нюансы при установке AIO-системы жидкостного охлаждения под верхней крышкой. Для этого заготовлена съёмная рама, но для доступа к ней необходимо открутить верхнюю стеклянную часть и четыре винта, один из которых накрыт пучком проводов от фронтальной панели. Форма ушек, на которых подвешивается эта рама, достаточно сильно опускает ее вниз в изначальном заводском варианте крепления. В таком варианте прикрученный снизу радиатор с вентиляторами перекрывает верх слотов оперативной памяти и мешает подобраться к отверстиям креплений бэкплейта над процессорным сокетом.

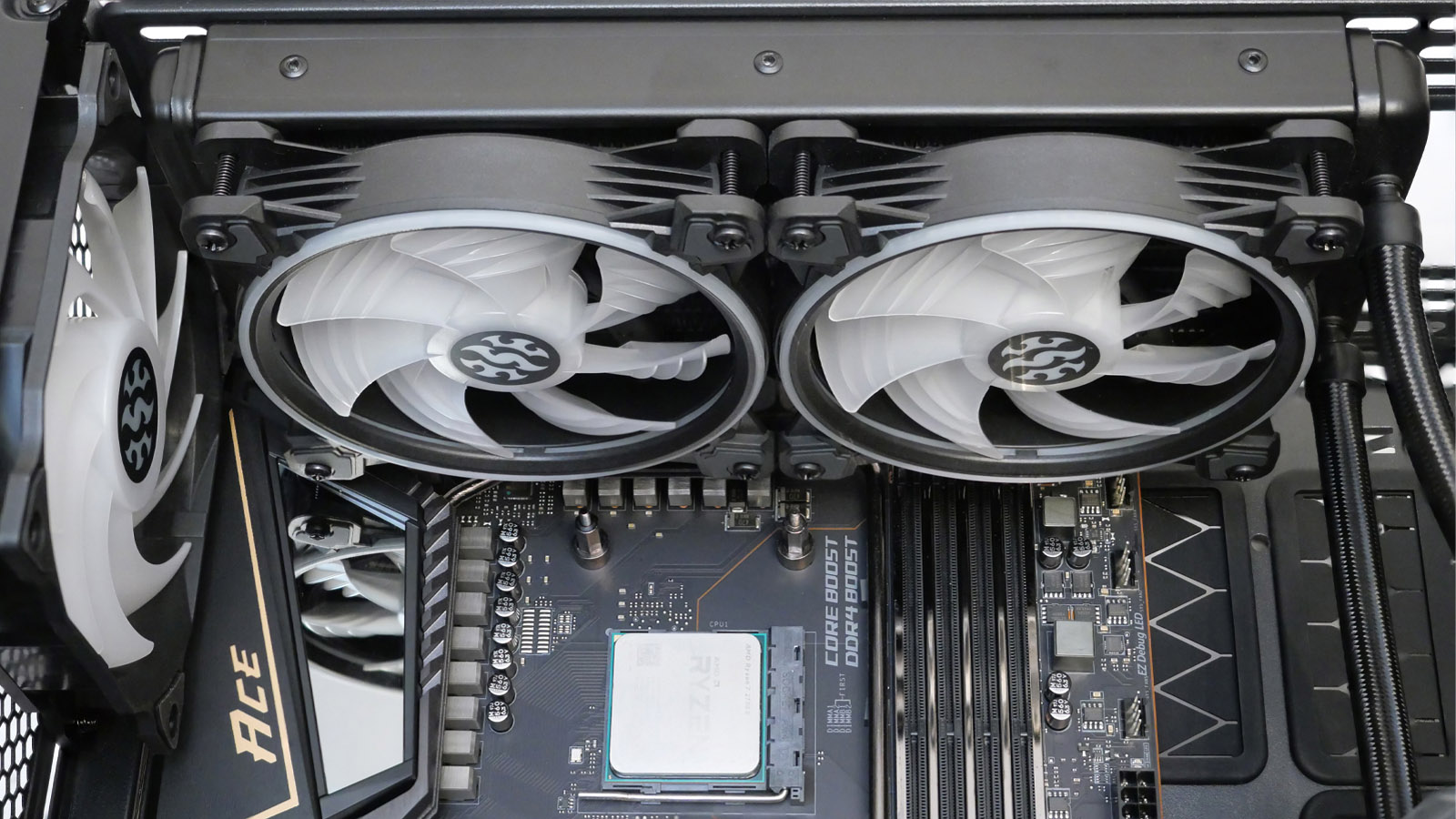

Поэтому раму для крепления СЖО лучше перевернуть вверх тормашками, подняв таким образом радиатор с вентиляторами на уровень, не препятствующий памяти и верхним креплениям водоблока.
Запас для подключения дополнительного питания процессора на материнской плате в верхнем левом углу небольшой, желательно использование кабеля EPS12V ленточного типа или сдвиг радиатора вправо.
В случае установки классического воздушного охлаждения процессора пространства до боковой панели достаточно, чтобы вместились кулеры высотой до 170 мм.

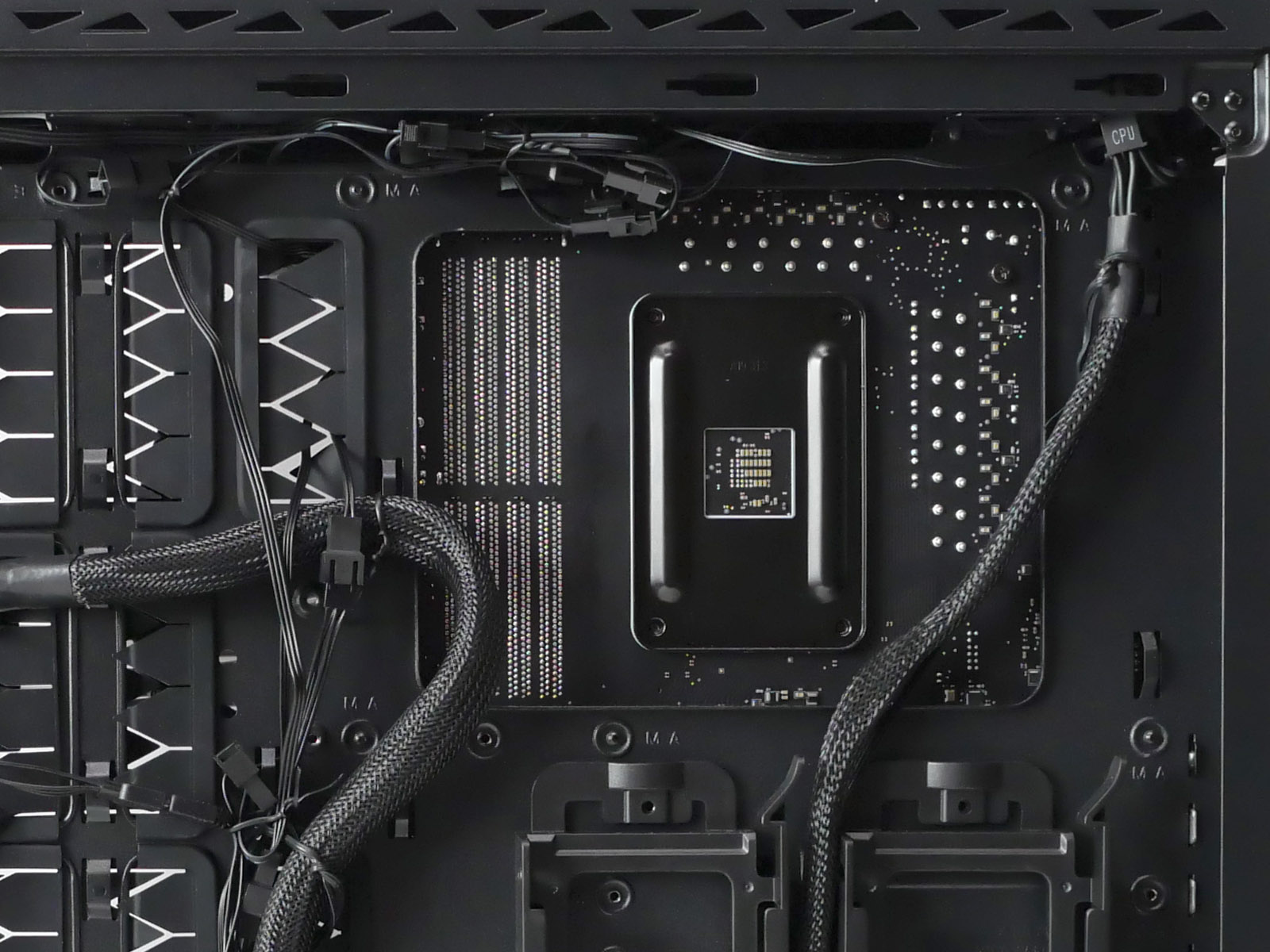

Окно в поддоне материнской платы крупное. Доступ к бэкплейту сокета с тыльной стороны свободный.
Мест крепления накопителей информации как 2,5'', так и 3,5'' в избытке, правда в современных ПК они всё меньше востребованы из-за большего удобства использования M.2-накопителей.

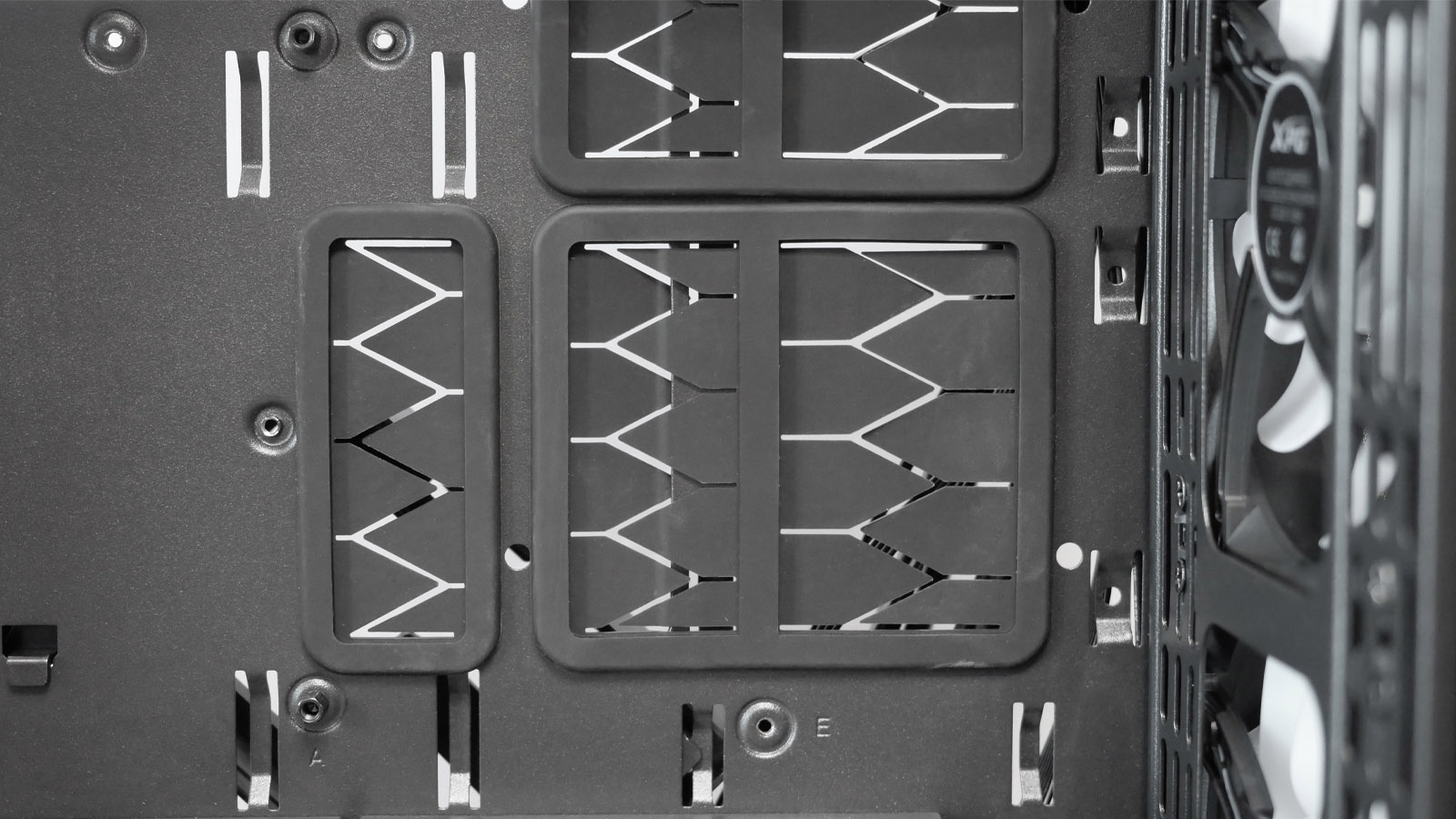

По поддону материнской платы много вырезов, предназначенных для укладки проводов. Большая их часть, которая будет видна через прозрачные боковые стенки, закрыта мягкими резиновыми лепестками, что снижаетт попадание пыли в застенки и выглядит намного симпатичнее "голых" отверстий.

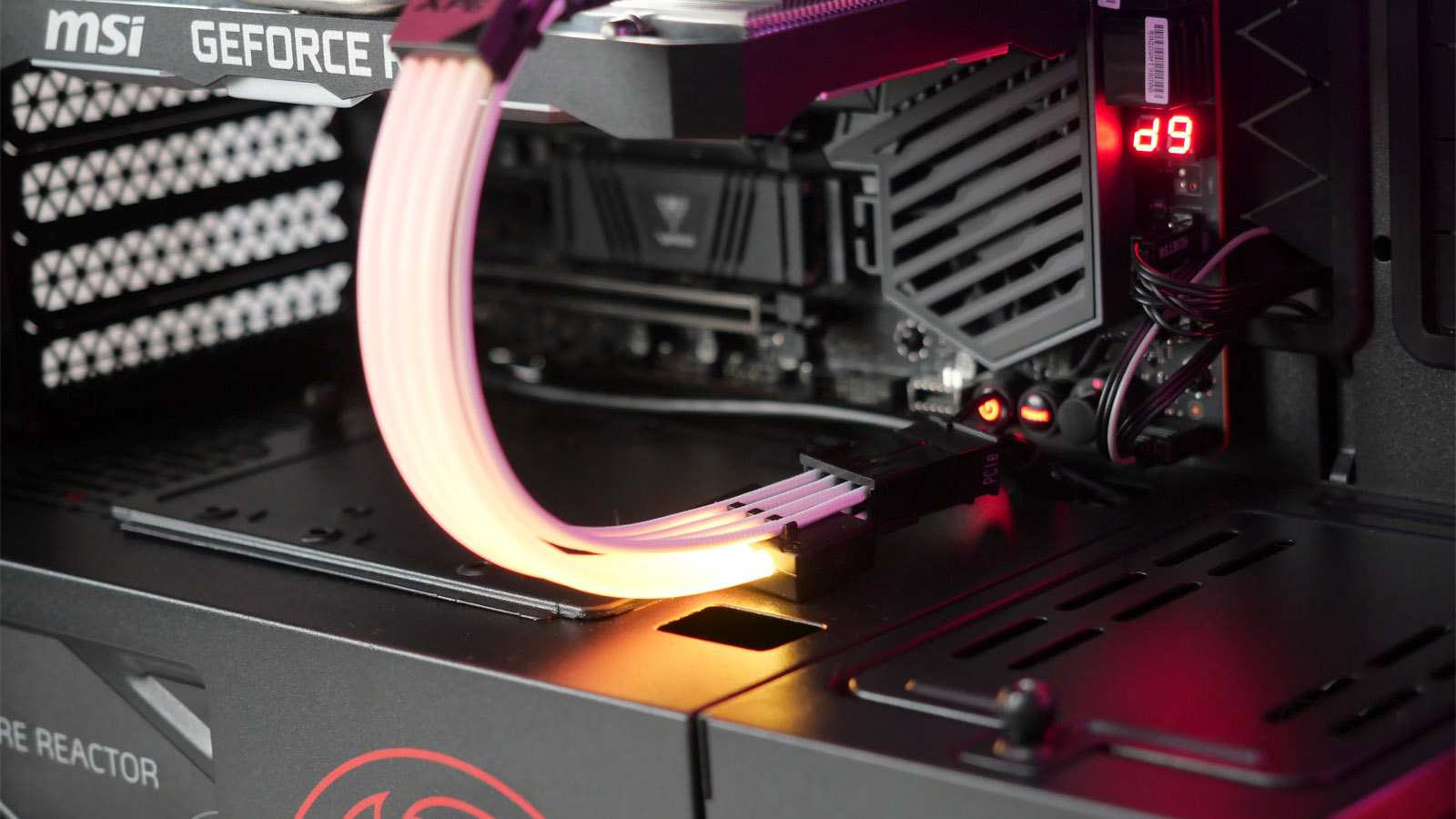

Удобно, что в нижней перегородке сделаны прорези, упрощающие подведение проводов питания к видеокарте.
Неудобный момент в кабель-менеджменте — совсем забыты вырезы для проводов, подключаемых к коннекторам по нижней части материнской платы (обычно это разъёмы фронтальной панели: USB-порты и аудиогнезда).

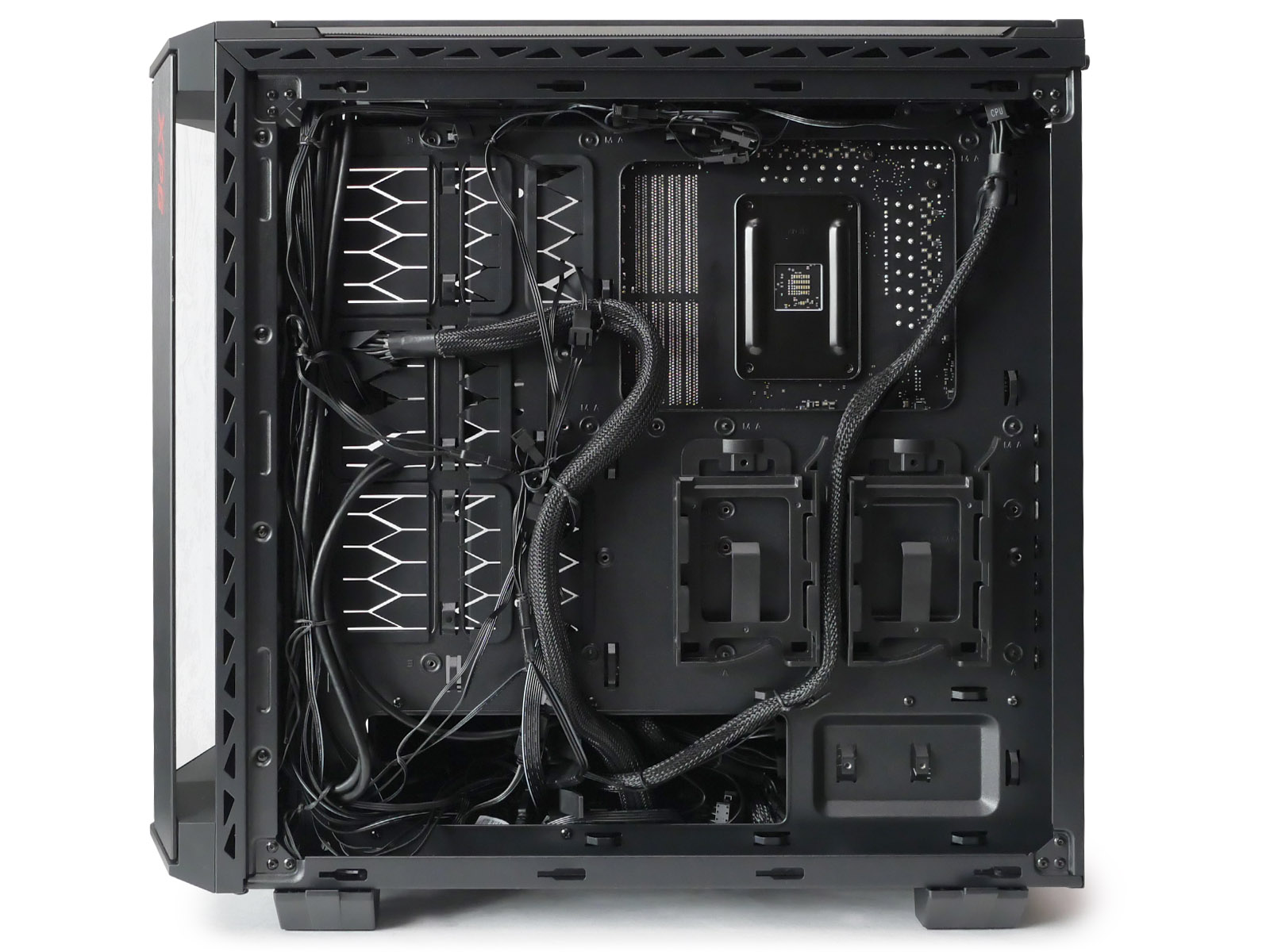

Несмотря на хороший запас места в застенках для укладки проводов и большое количество заготовленных проушин для удобного крепления хомутами, в корпус не так просто уложить кабели аккуратно. Это связано с большим количеством проводов от вентиляторов. От каждого из четырёх предустановленных идёт по два длинных провода (питание мотора и подсветки) с ответвлениями для включения по цепочке. Их физически некуда спрятать. Поэтому прозрачная задняя стенка откроет взор на всё это "хозяйство". Напрашивается установка компактного концентратора поближе к фронтальным вентиляторам.

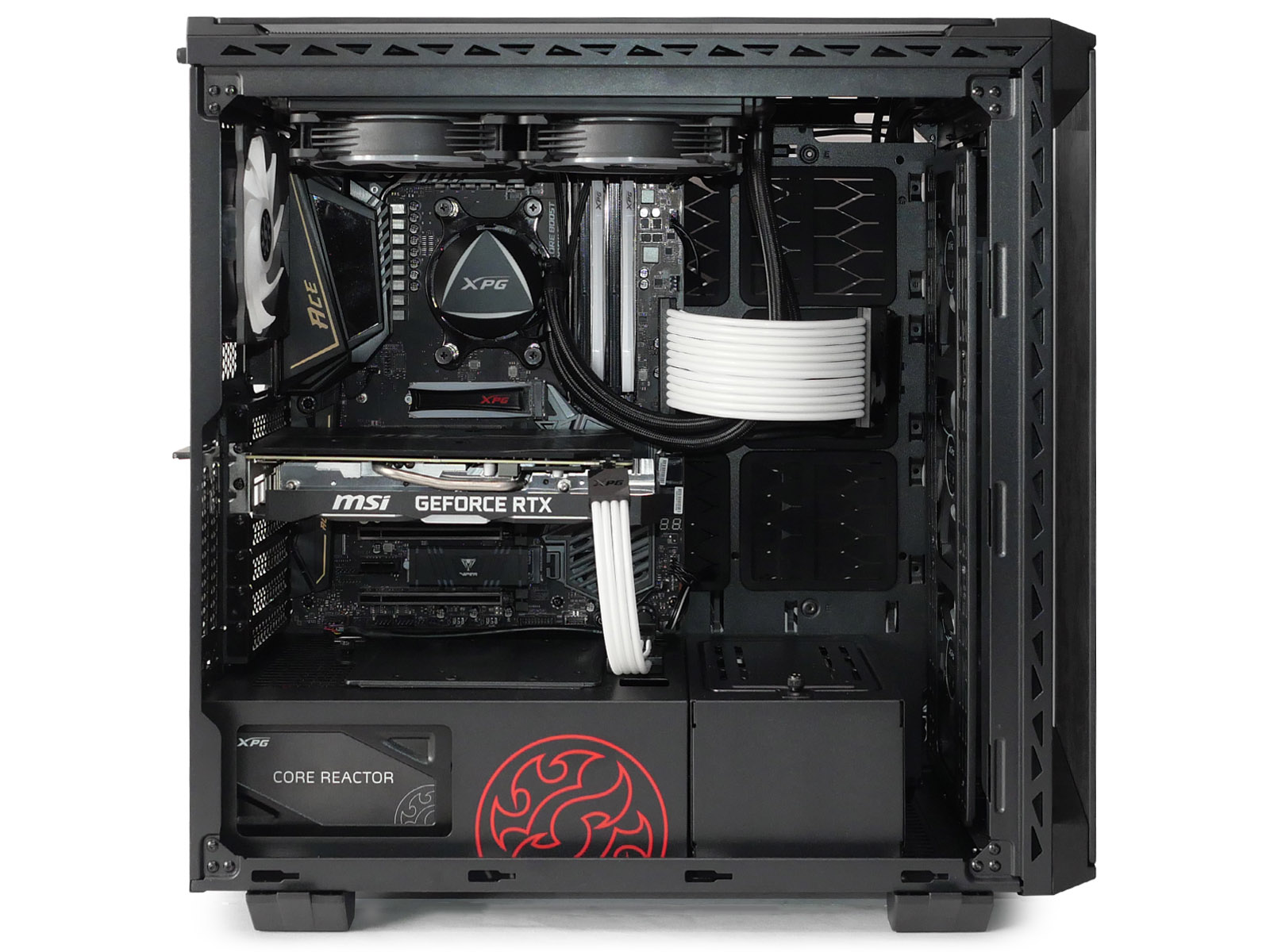

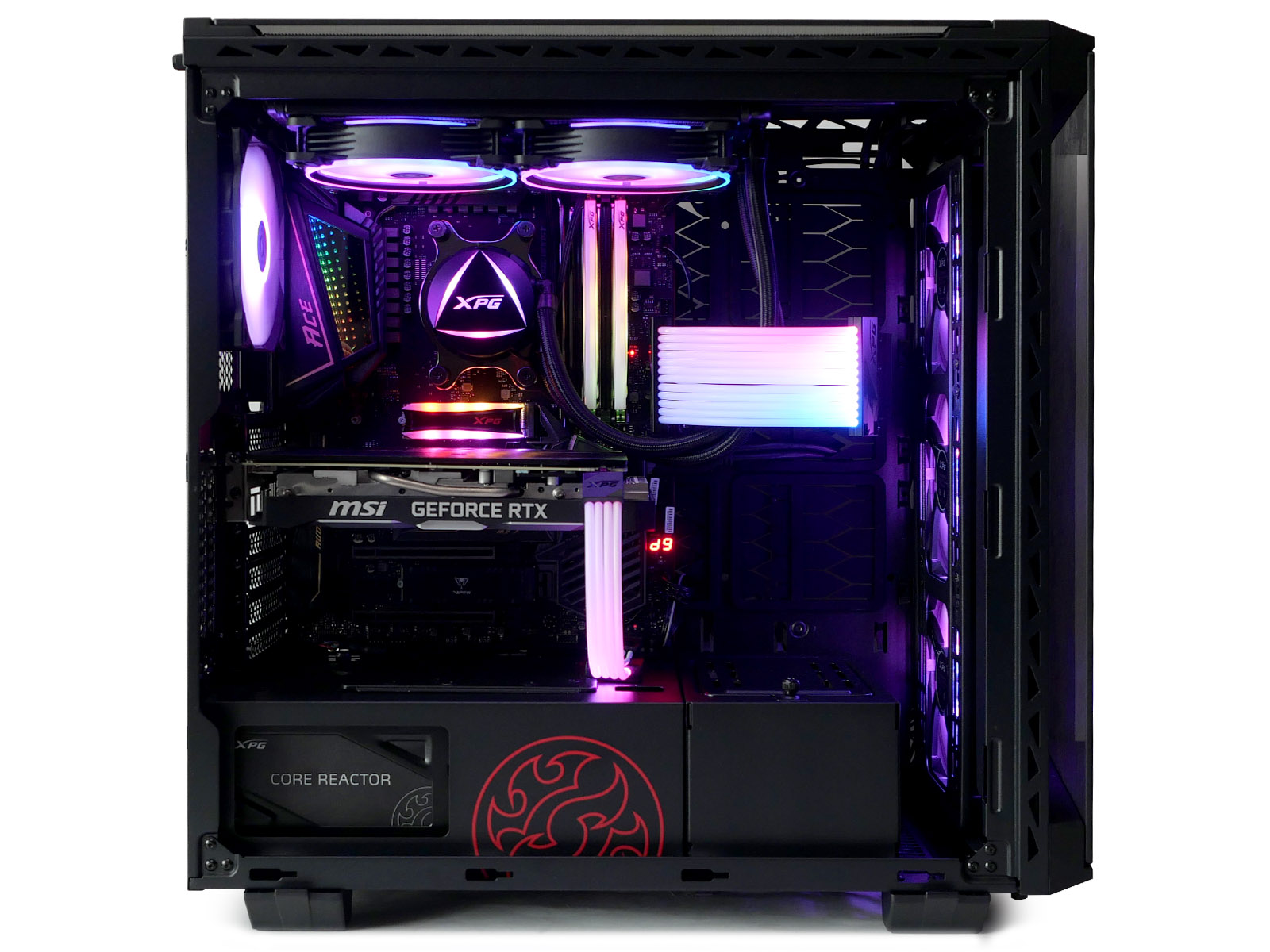

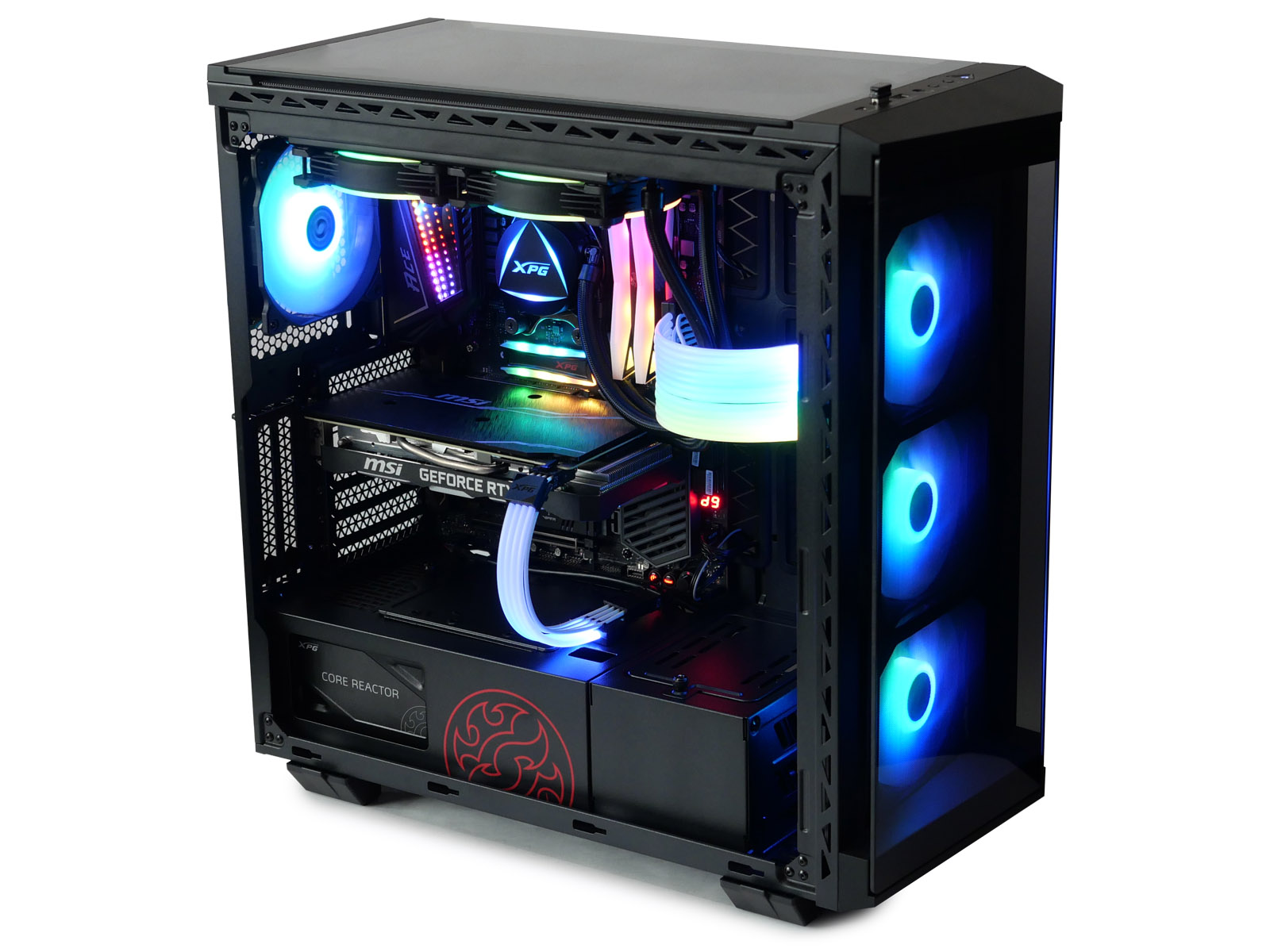

Тестовый стенд в собранном виде:
Тестирование
Конфигурация тестового стенда
Тип комплектующих | Модель |
Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1C3 от 29.09.2020) |
Процессор | AMD Ryzen 7 2700X |
Система охлаждения процессора | ADATA XPG LEVANTE 240 |
Термоинтерфейс | из комплекта СЖО |
Оперативная память | 2 х ADATA XPG SPECTRIX D60G DDR4-3200 (AX4U320038G16A-DT60) |
Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
Накопитель для хранения данных | M.2 NVMe SSD ADATA XPG S40G 512 ГБ |
Видеоадаптер | MSI GeForce RTX 2060 Ventus OC 6 ГБ |
Блок питания | ADATA XPG CORE REACTOR 650W GOLD |
Корпус | ADATA XPG BATTLECRUISER |
Операционная система | Microsoft Windows 10 Professional x64, версия 2004 с обновлениями на 01.10.2020 |
Температура в помещении | ~24 °C |
Скорость и шум вентиляторов

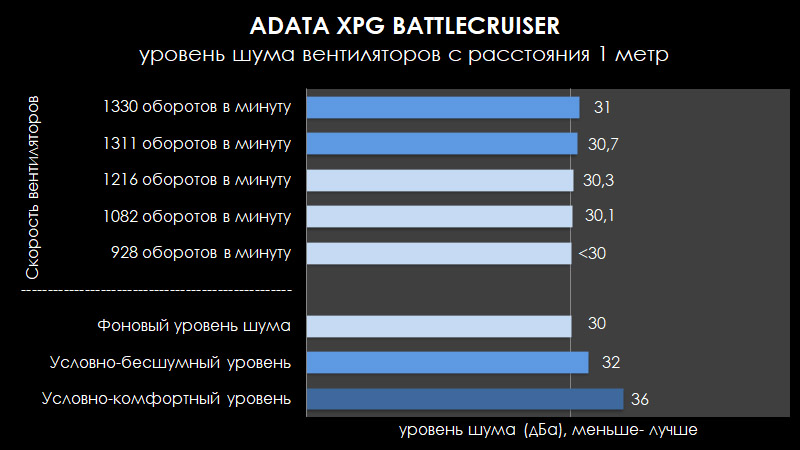

В корпусе предустановлено четыре подсвечиваемых 120-мм вентилятора XPG VENTO120ARGB (DF1202512LFS3A-ARGB) со скоростью крыльчатки до 1200±10% оборотов в минуту. Они достаточно тихие и на максимуме создают шум около 31 дБА с расстояния 1 метр (измерено с помощью Актаком АТЕ-9015).

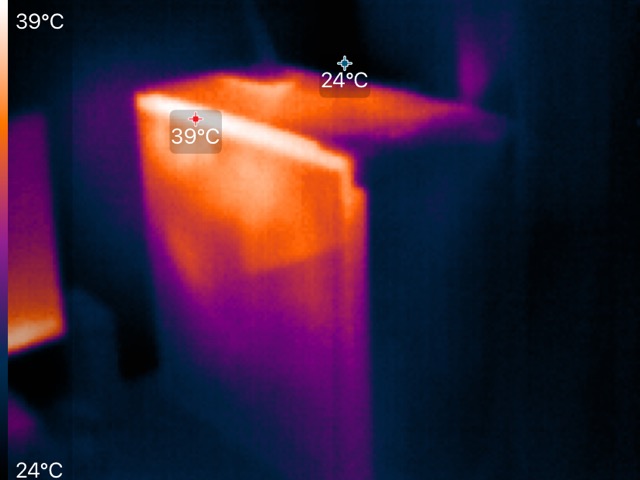

Температура компонентов под нагрузкой

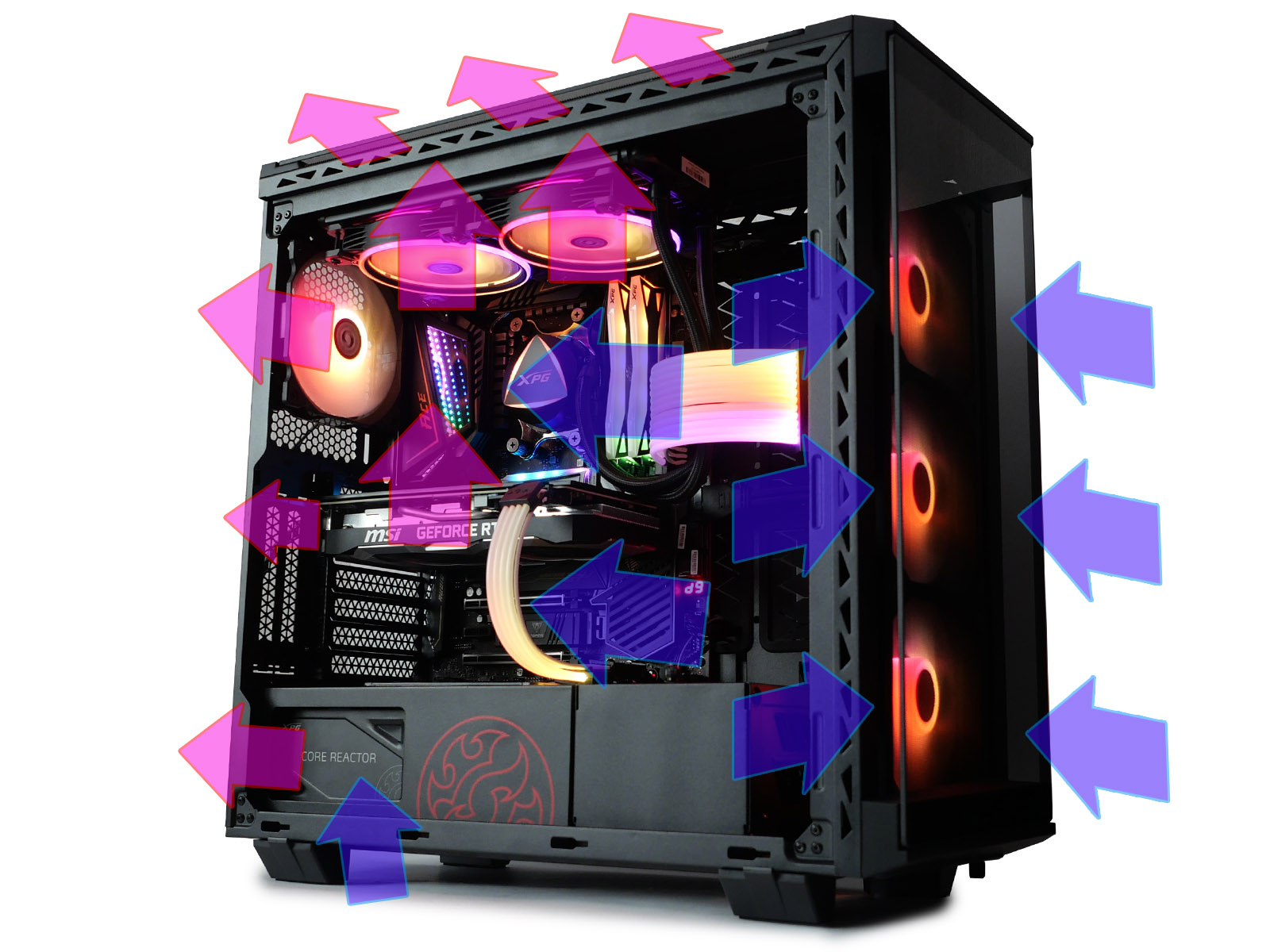

Приблизительная схема движения потоков воздуха внутри тестового стенда:
Нагрев комплектующих тестового стенда, собранного в корпусе ADATA XPG BATTLECRUISER, оценивался по показаниям встроенных в комплектующие термодатчиков через программу HWiNFO 6.32 в следующих сценариях:
- Контроль средней температуры в режиме бездействия (CPU Package Power ~30 Вт, GPU Power ~11 Вт);
- Экстремальная нагрузка только на центральный процессор в Prime95, режим Small FFT's (CPU Package Power ~185 Вт);
- Экстремальная нагрузка только на центральный процессор тестом LinX 0.8.0K (CPU Package Power ~185 Вт);
- Комплексная стресс-нагрузка на компоненты ПК одновременным запуском: Furmark CPU Burner 0.1.0 в шестнадцать потоков (CPU Package Power ~160 Вт), Furmark 1.21.1.0 GPU Stress Test (Full HD, сглаживанием 8x MSAA, GPU Power ~165 Вт) и Crystal Disk Mark 7.0.0 x64 (9 проходов наборами данных 4 ГиБ) для SSD-накопителей;
- Последовательный запуск игрового бенчмарка Far Cry 5 пять раз подряд без пауз.

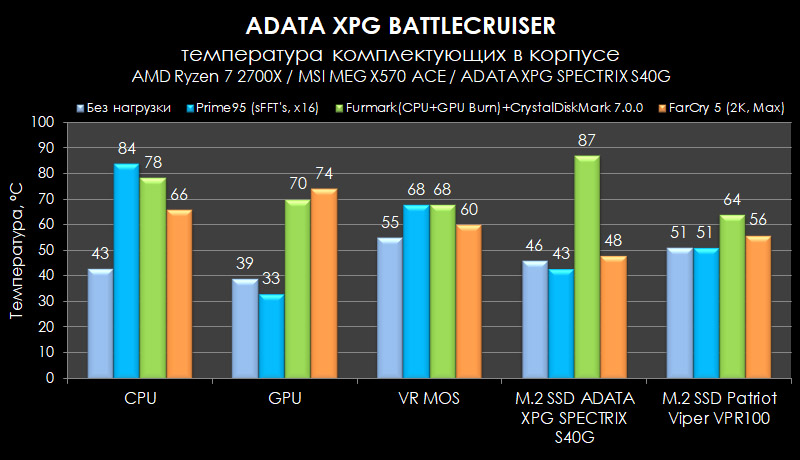

Во всех режимах нагрев компонентов ПК находился в границах типовых значений. Единственный всплеск — температура M.2-накопителя ADATA XPG SPECTRIX S40G связана только с его горячим нравом из-за радиатора, спроектированного с упором на красивую подсветку, а не эффективный отвод тепла. Особенно хочется отметить относительно невысокий нагрев при комплексной нагрузке на процессор и видеокарту одновременно, а также при игровом тесте, что означает хорошую продуваемость корпуса.
Заключение
Сегмент компьютерных корпусов — новое направление для компании ADATA, и, несмотря на изначальное проектирование с оглядкой на все современные тенденции верхнего ценового сегмента и эстетичное внутреннее исполнение, не обошлось без спорных конструктивных решений, упомянутых в разделе особенностей сборки. Все они не носят критичного характера при оглядке на позиционирование корпуса. ADATA видит XPG BATTLECRUISER в первую очередь как основу для высокопроизводительного игрового ПК с упором на ARGB-подсветку, а не стенда для энтузиастов, часто меняющих конфигурацию. В этом плане корпус полностью сбалансирован, благодаря отлично продуманной конфигурации вентиляционных отверстий и хорошей продуваемости, а также использованию четырёх предустановленных 120-мм вентиляторов с красивой синхронизируемой подсветкой на адресных светодиодах. На наш взгляд, в XPG BATTLECRUISER должны неплохо себя чувствовать даже горячие сборки с парой видеокарт в тандеме.
Достоинства ADATA XPG BATTLECRUISER:
- Неплохой дизайн с панелями из 4-мм тонированного закалённого стекла;
- Прочная и хорошо окрашенная рама;
- Хорошая конфигурация вентиляционных отверстий;
- Пылевые фильтры во всех основных точках притока воздуха к вентиляторам;
- Резиновые заглушки в окошках для кабелей;
- Съёмная корзина для 3,5''- накопителей;
- Поддержка длинных видеокарт;
- Четыре предустановленных вентилятора с ARGB-подсветкой.
Недостатки:
- Местами неудобный кабель-менеджмент.
