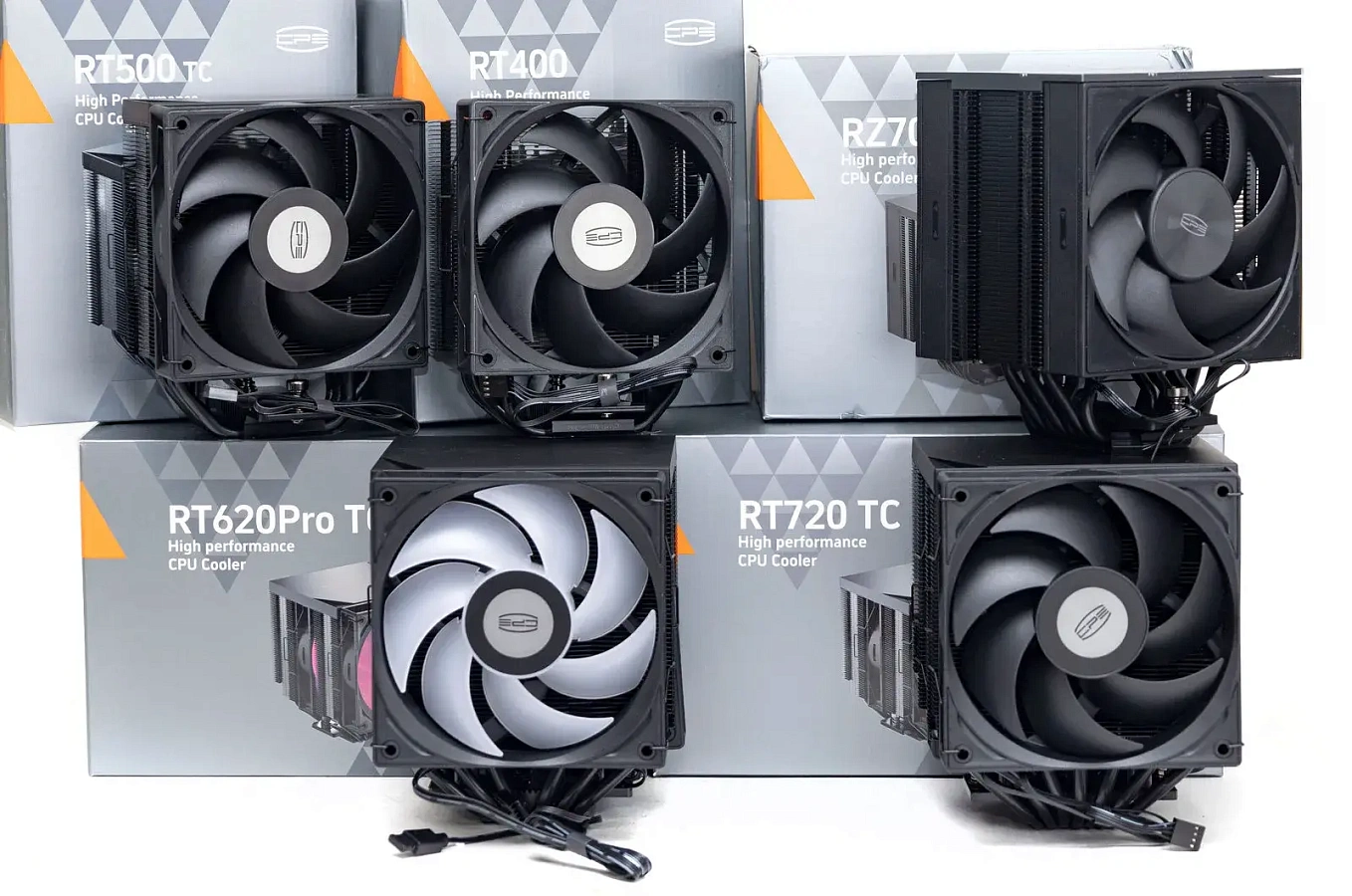

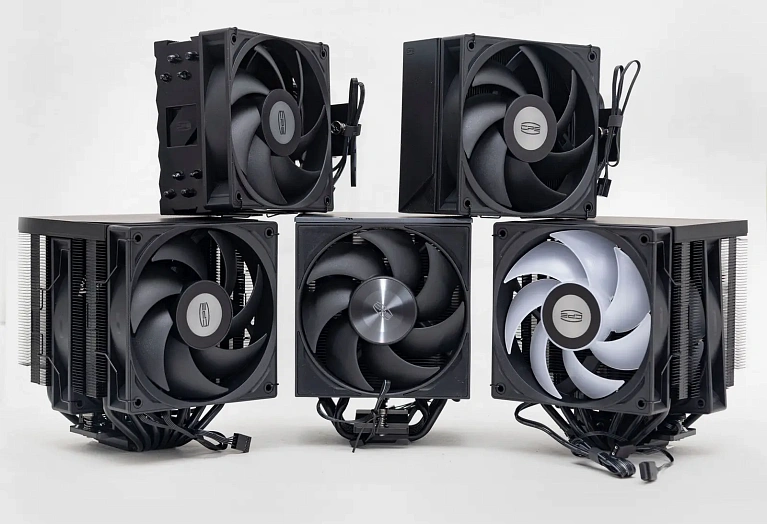

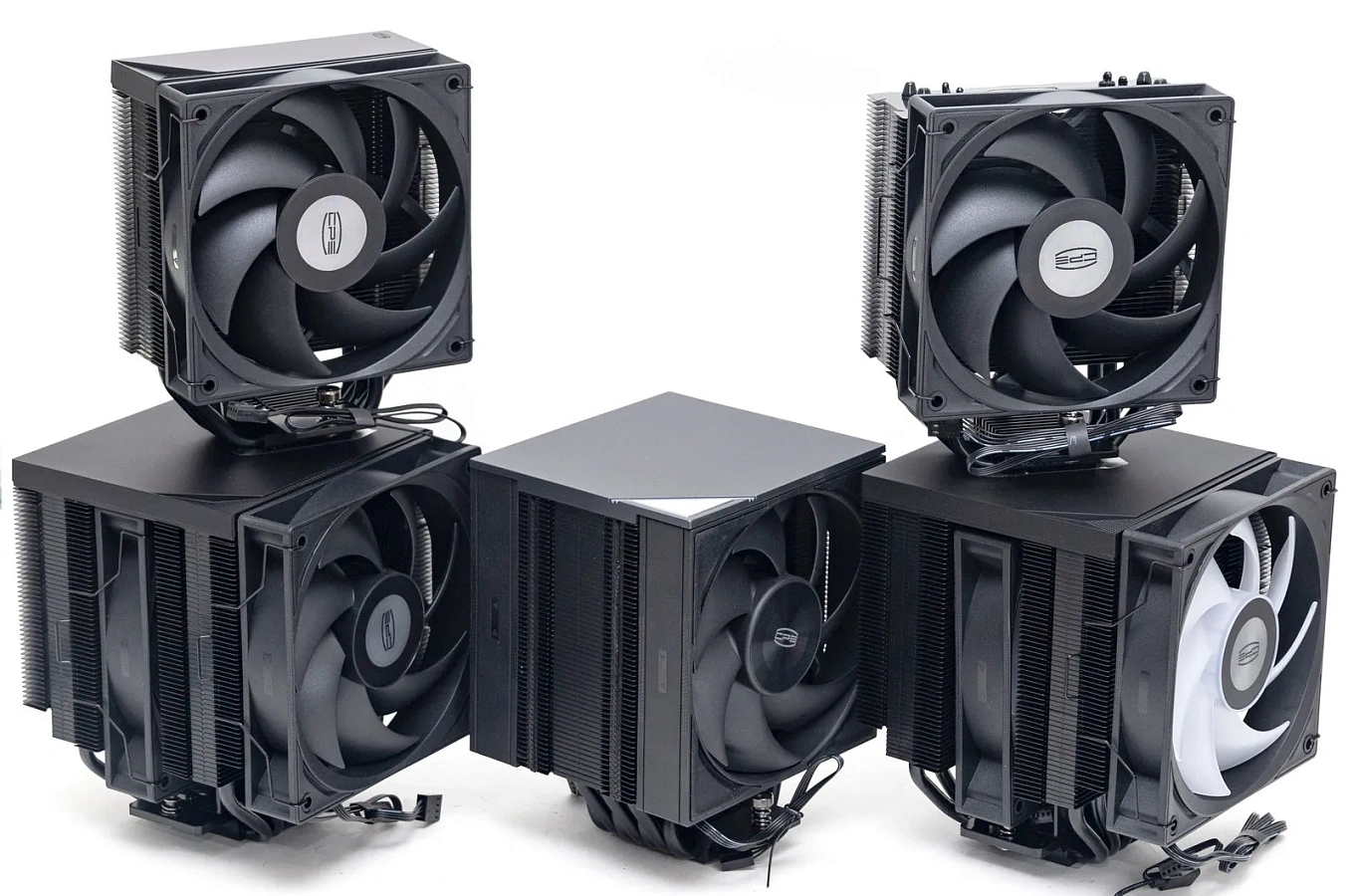

Сравнительный обзор воздушных кулеров CPS PCCOOLER: RT400, RT500 TC, RT620Pro TC ARGB, RT720 TC, RZ700D

Несмотря на моду устанавливать системы жидкостного охлаждения в сборки ПК, количество моделей воздушных кулеров в арсенале известных брендов не уменьшается.

А каталоге CPS PCCOOLER актуальных моделей 63 штуки, распределенных по нескольким сериям. Сегодня рассмотрим представителей серии RT - от четырех трубок на одной башне, до семи трубок на двух башнях, и сравним их с представителем топовой серии RZ на семи трубках с одной башней, но с двумя вентиляторами.

Технические характеристики

В серии RT используются одинаковые модели вентиляторов на основе гидродинамического подшипника со схожими характеристиками, в модели RT620Pro TC ARGB вентилятор с белой крыльчаткой и встроенной подсветкой, посмотрим, как они себя ведут на практике. У модели RZ вентиляторы на двойном шарикоподшипнике NBM (японского производства), один из низ реверсный, вентиляторы отличаются по настройкам оборотов. Подключаются через 4-пин коннекторы с ШИМ-регулировкой оборотов.

Отличаются кулеры и по своим габаритам, но все модели вписываются в наиболее поддерживаемый в корпусах форм-фактор по высоте – до 160 мм.

Так же крепления данных моделей поддерживают современные сокеты, до LGA1851 для Intel, и AM4, AM5 для платформы AMD.

На сайте производителя и на упаковках товара не указан ключевой момент, TDP. Его можно найти в обзорах или в карточках товара в магазинах, видимо, из-за низкой информативности данного показателя он не имеет смысла и применяется скорее в маркетинговых целях.

Гарантия на кулеры линейки RT два года, на кулер RZ700D пять лет.

Вес кулеров у производителя не указан, в таблице приводятся данные, полученные автором, они могут отличаться в зависимости от измерения и комплектации в разных источниках.

Средняя стоимость приводится в диапазоне от минимальной до максимальной по анализу рынка, без учета скидок на маркетплейсах.

Упаковка и комплектация

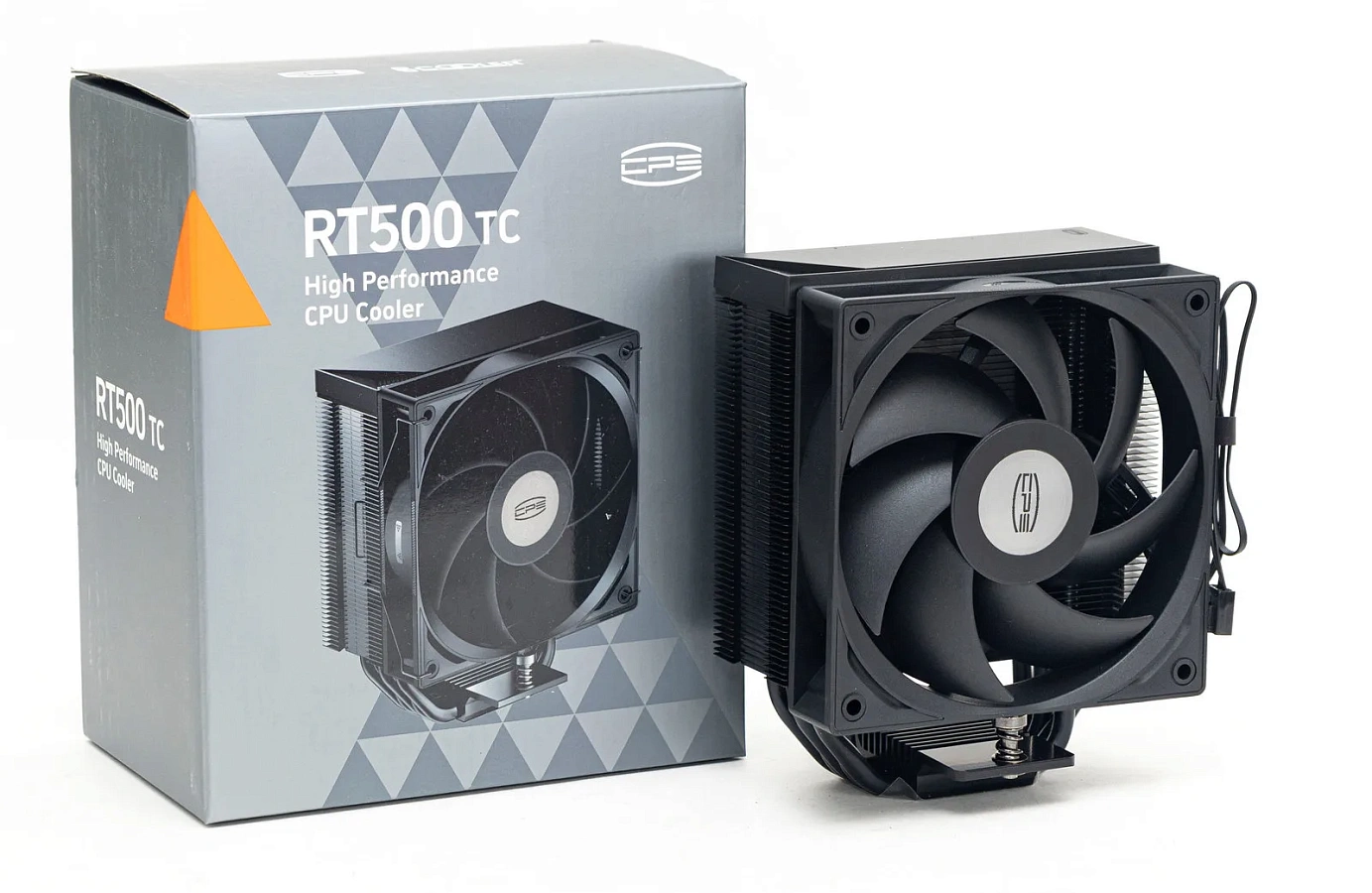

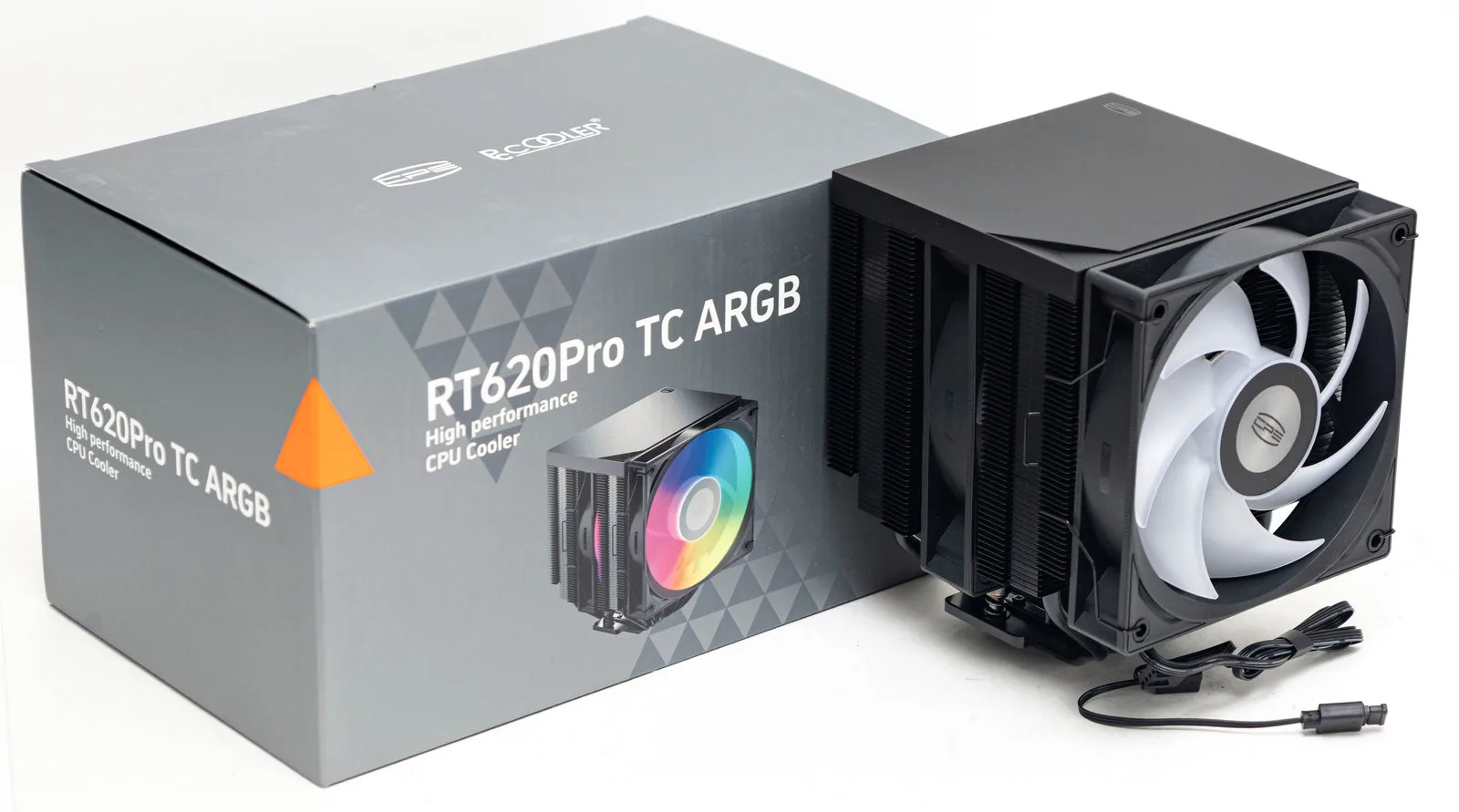

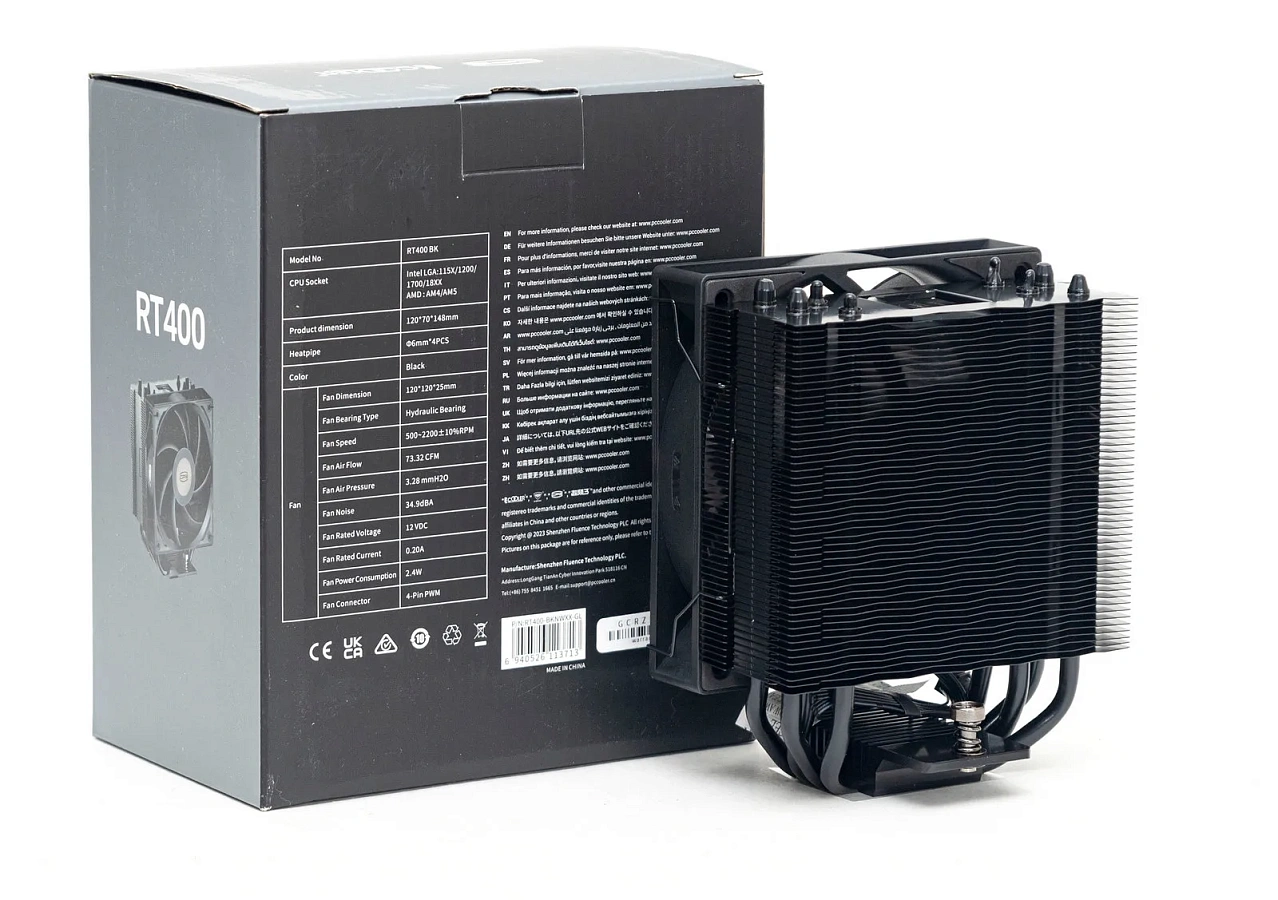

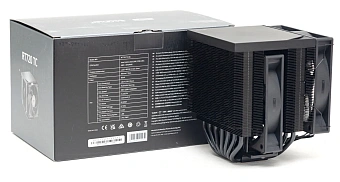

Все модели упакованы в картонные коробки, оформленные в фирменной расцветке CPS - серый и черный цвет с оранжевой вставкой. На лицевой стороне изображение кулера, с обратной стороны подробные технические характеристики.

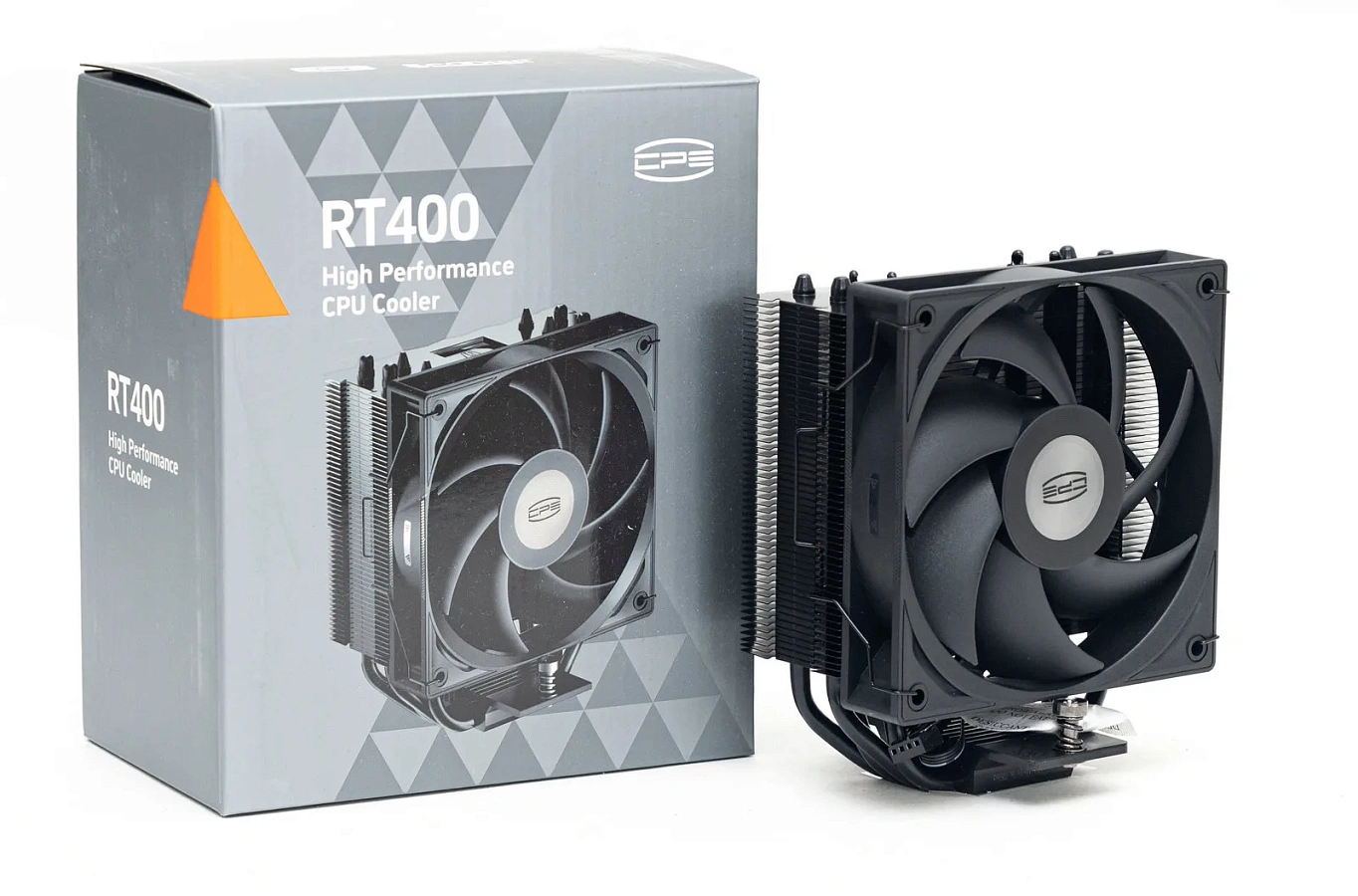

RT400

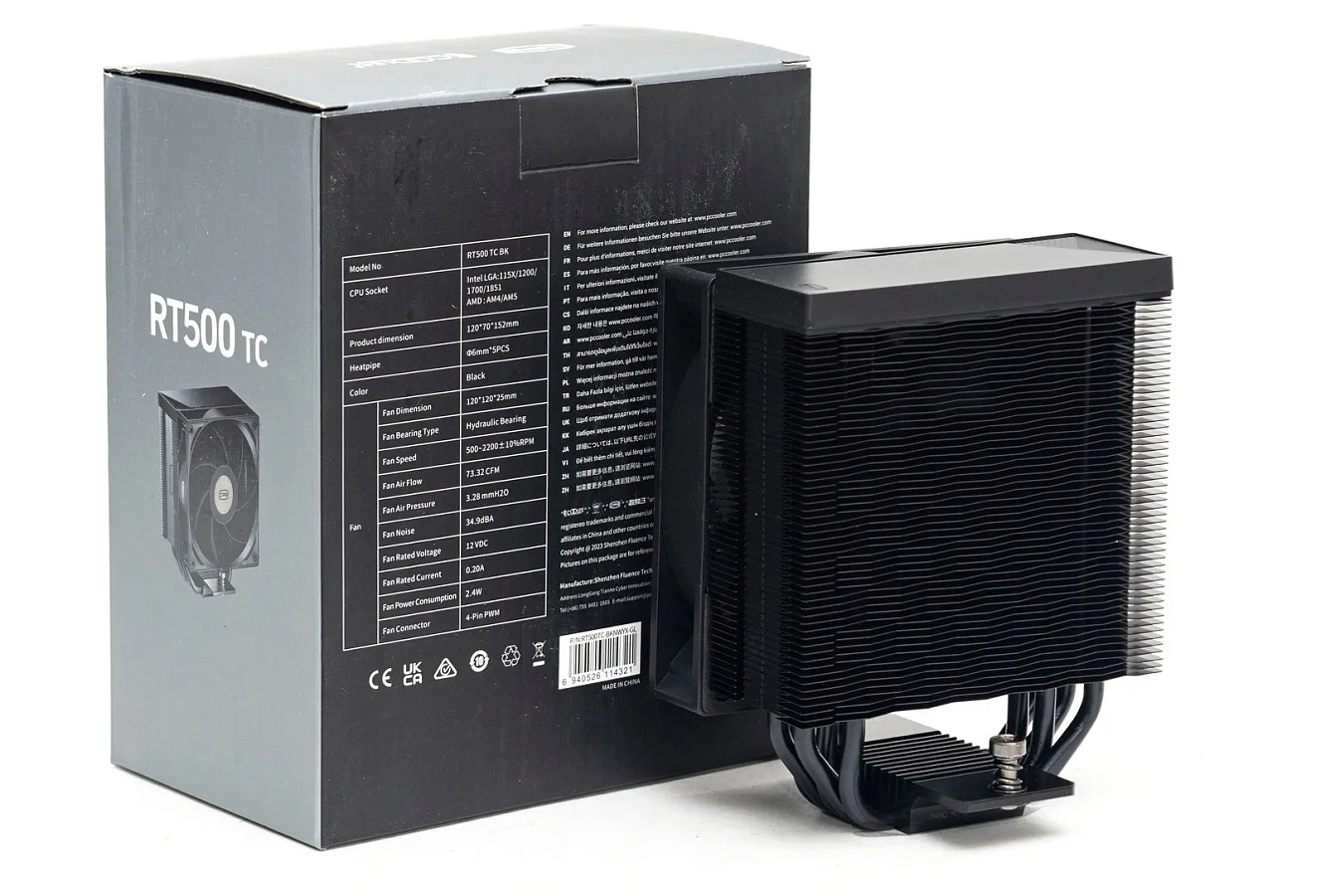

RT500 TC

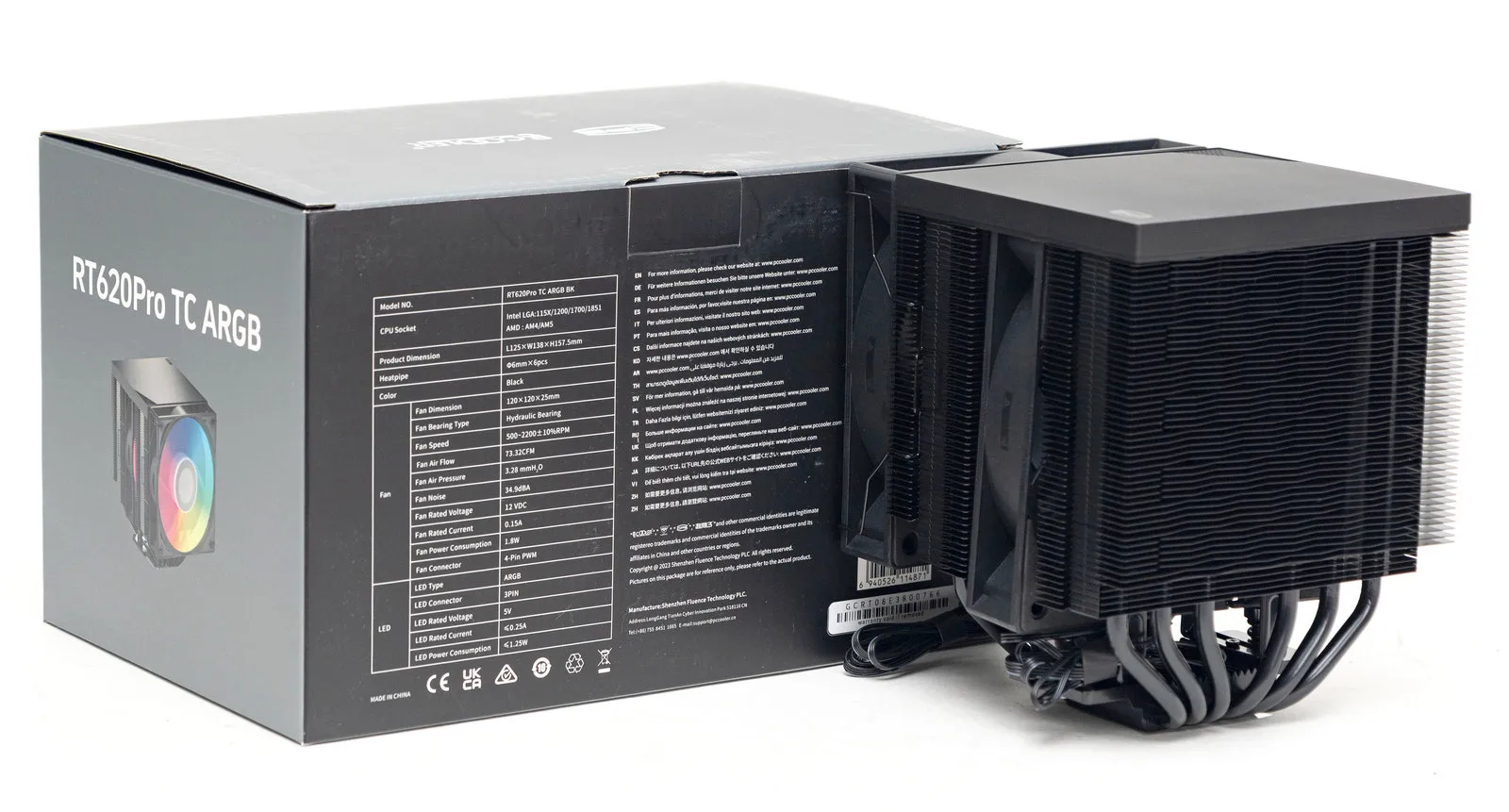

RT620Pro TC ARGB

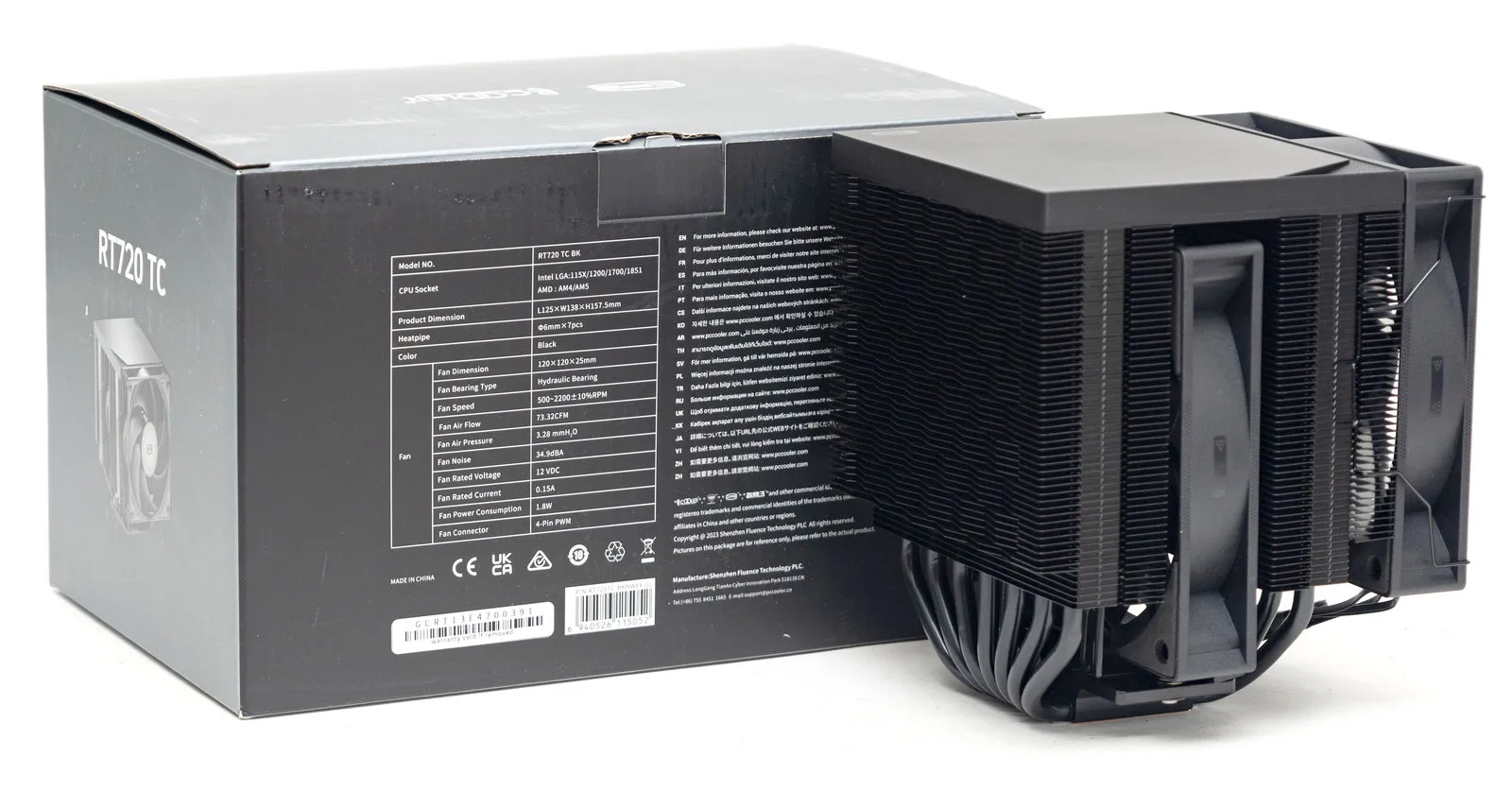

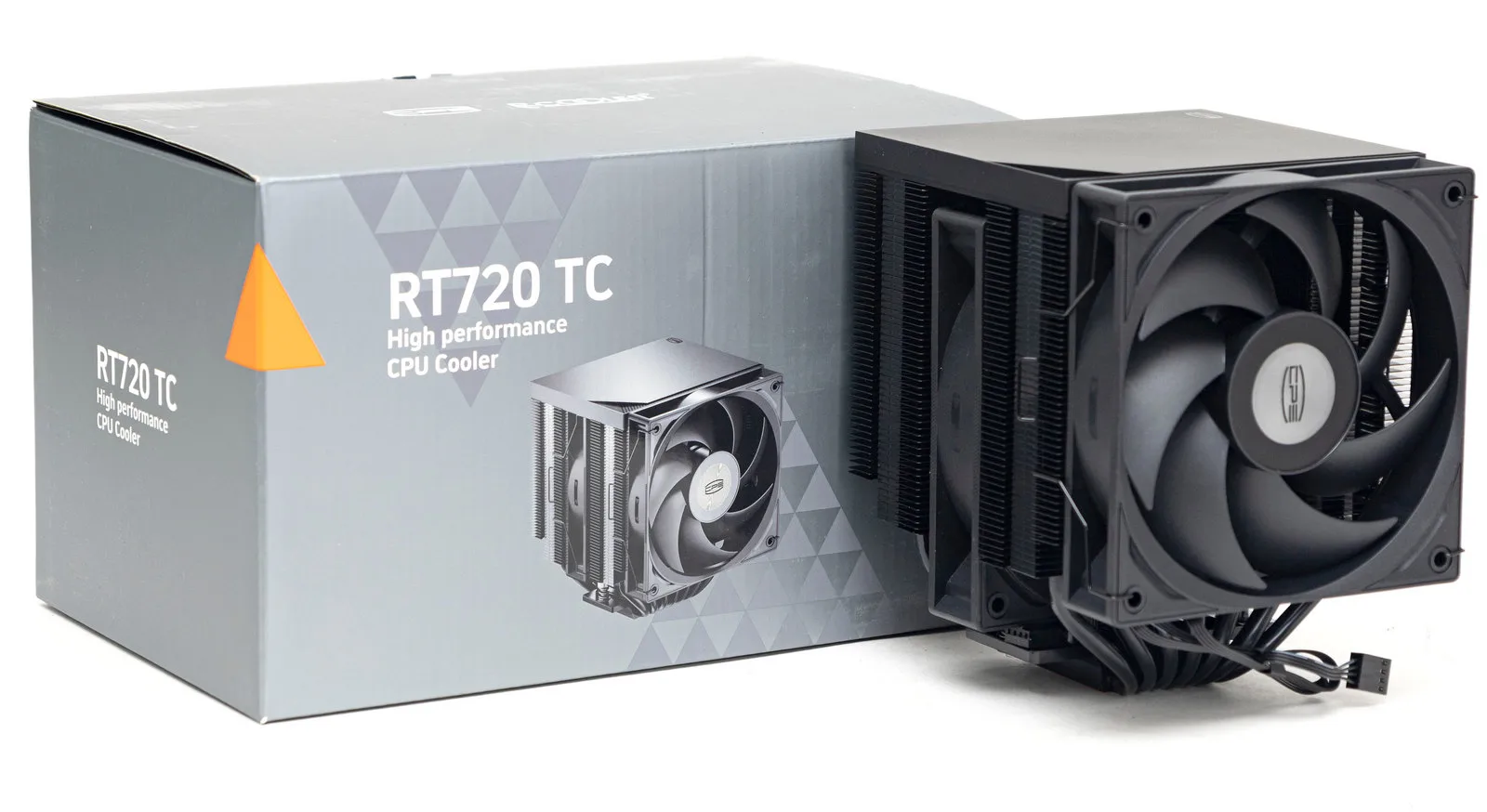

RT720 TC

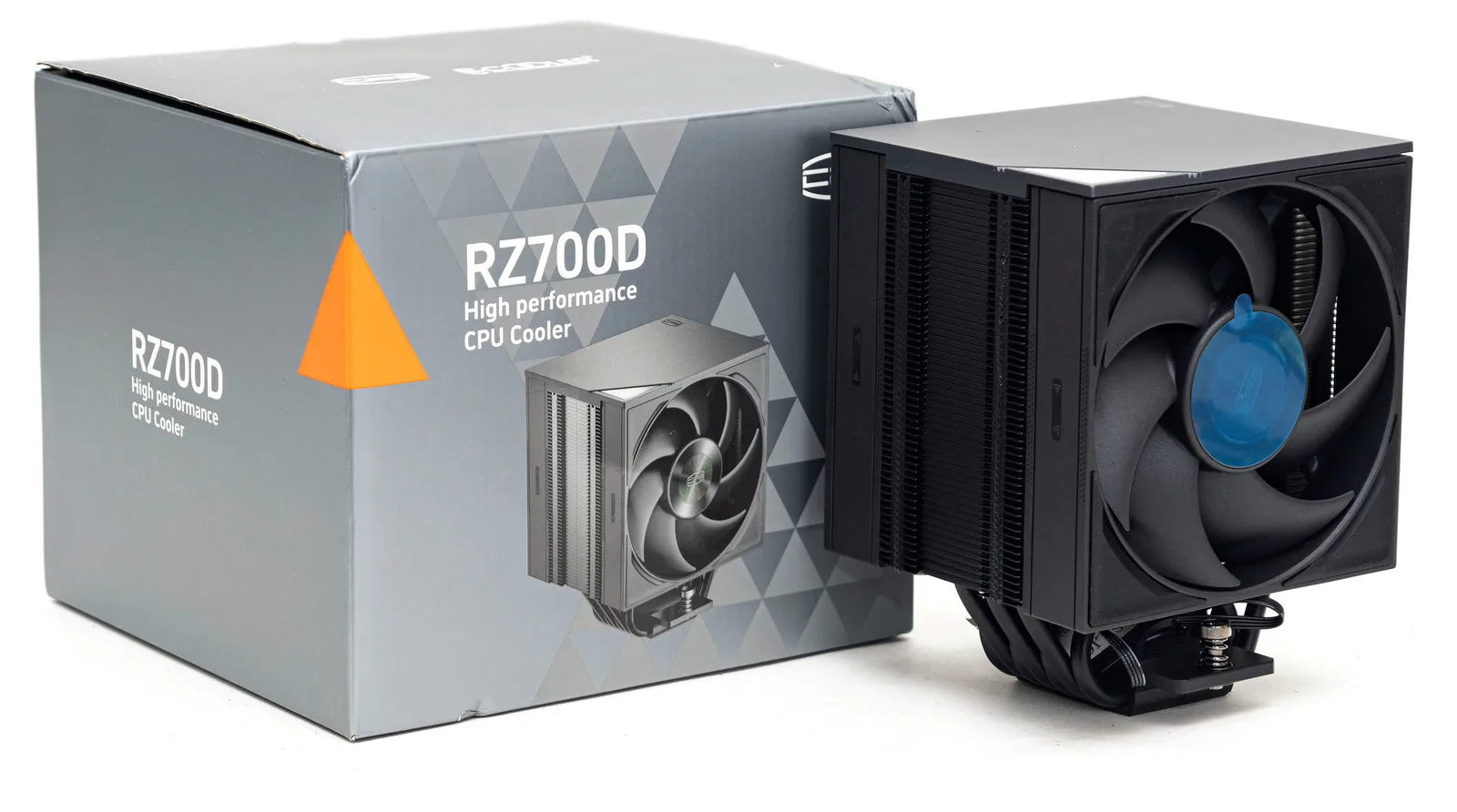

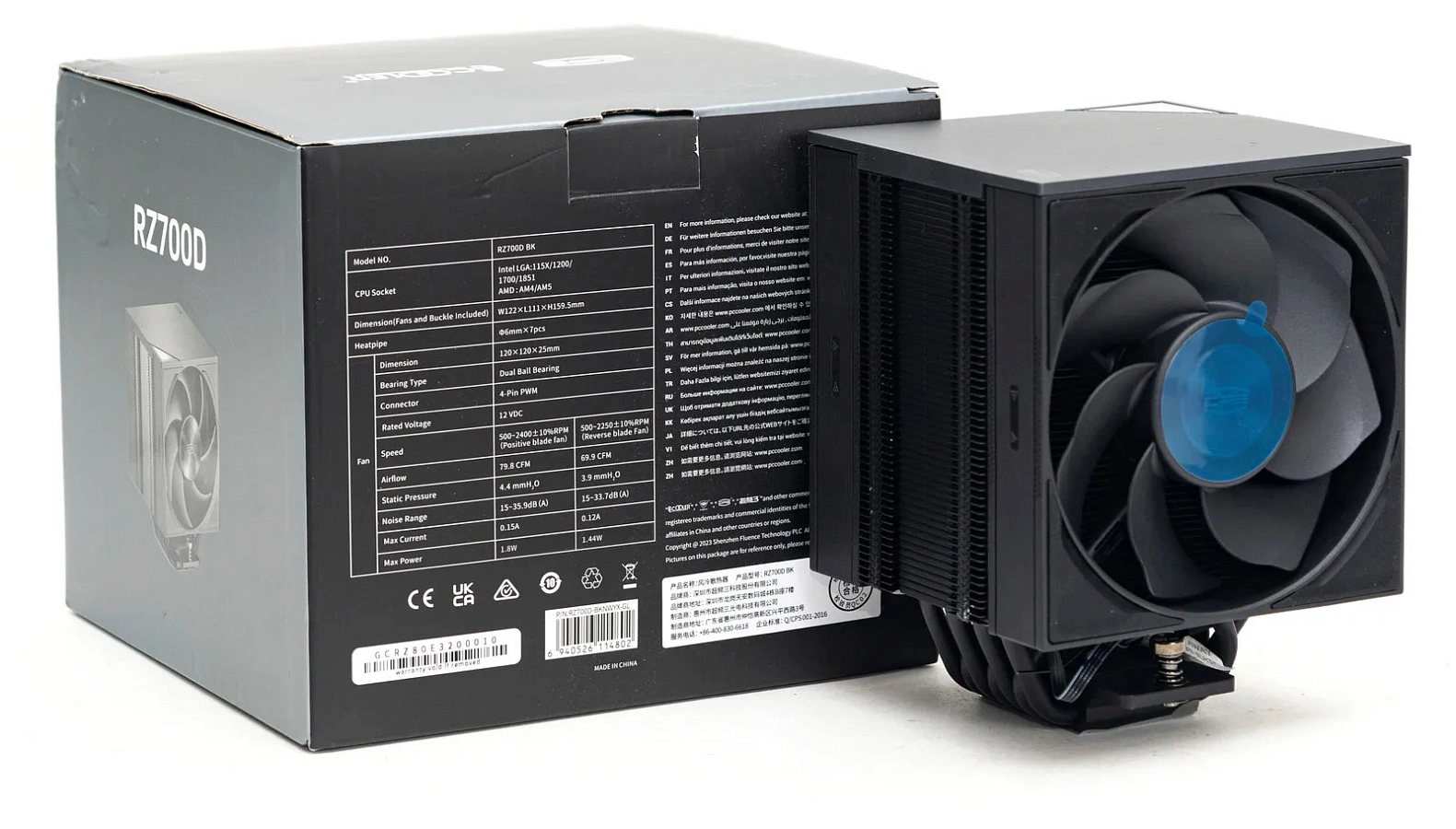

RZ700D

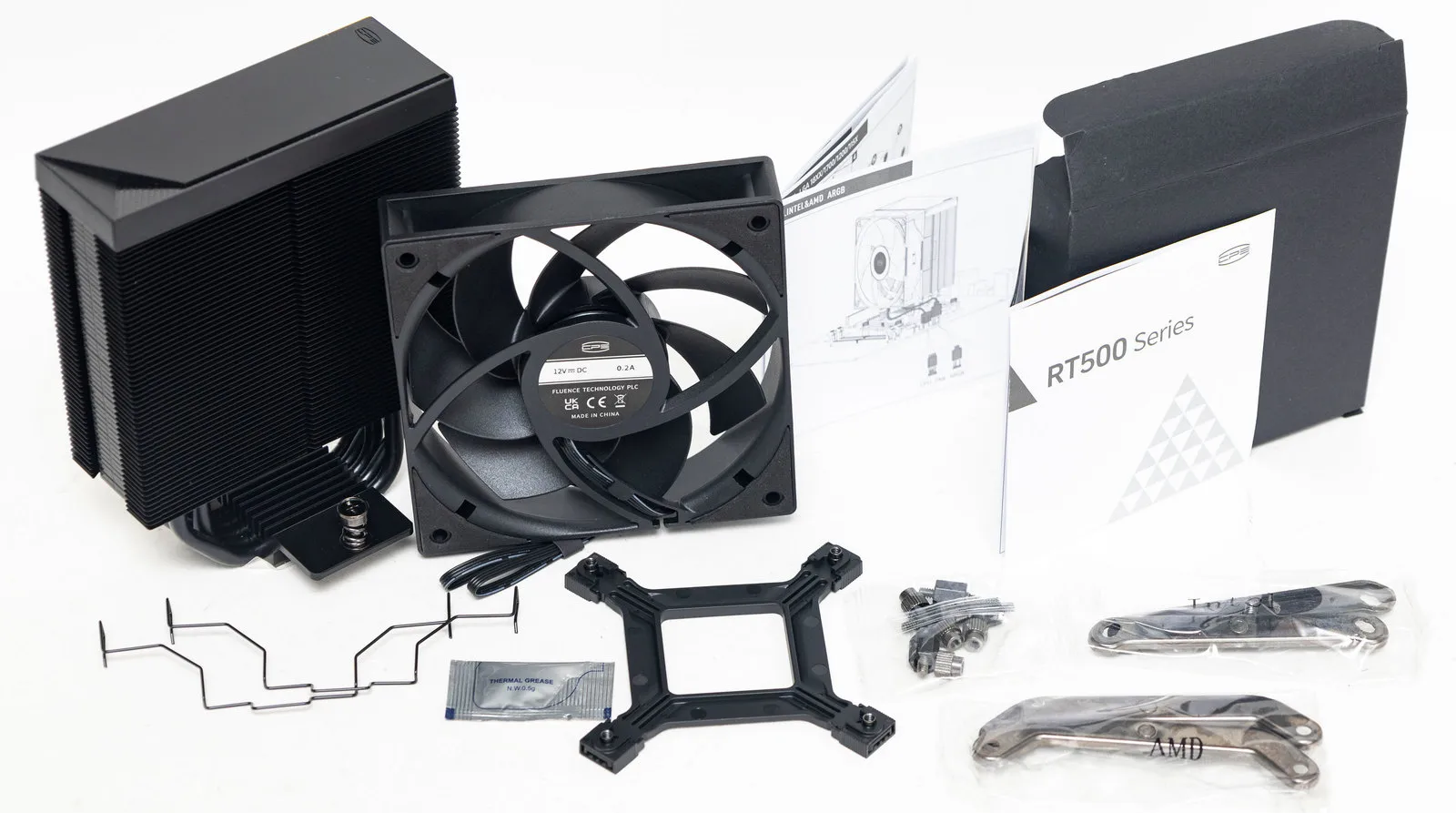

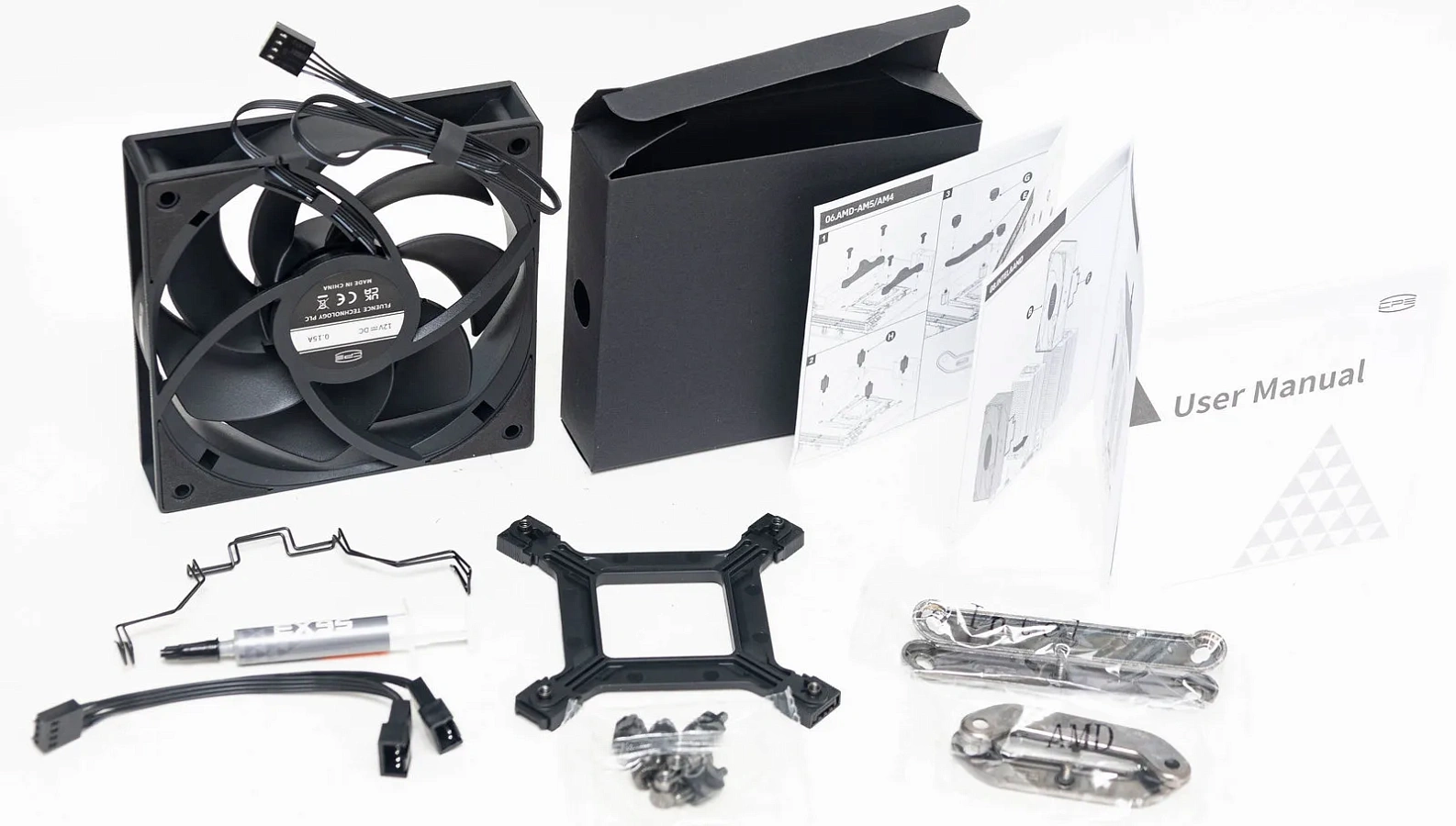

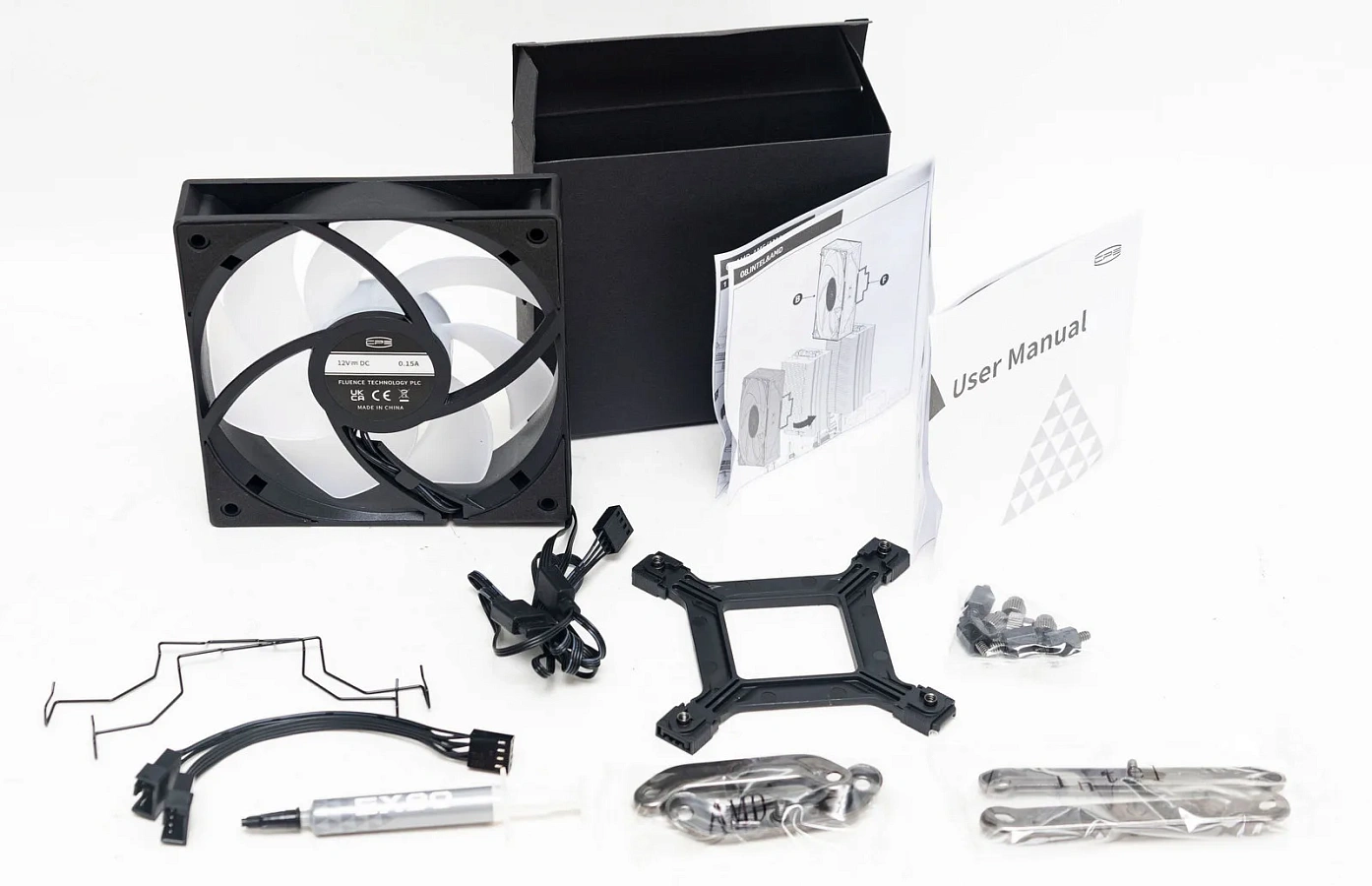

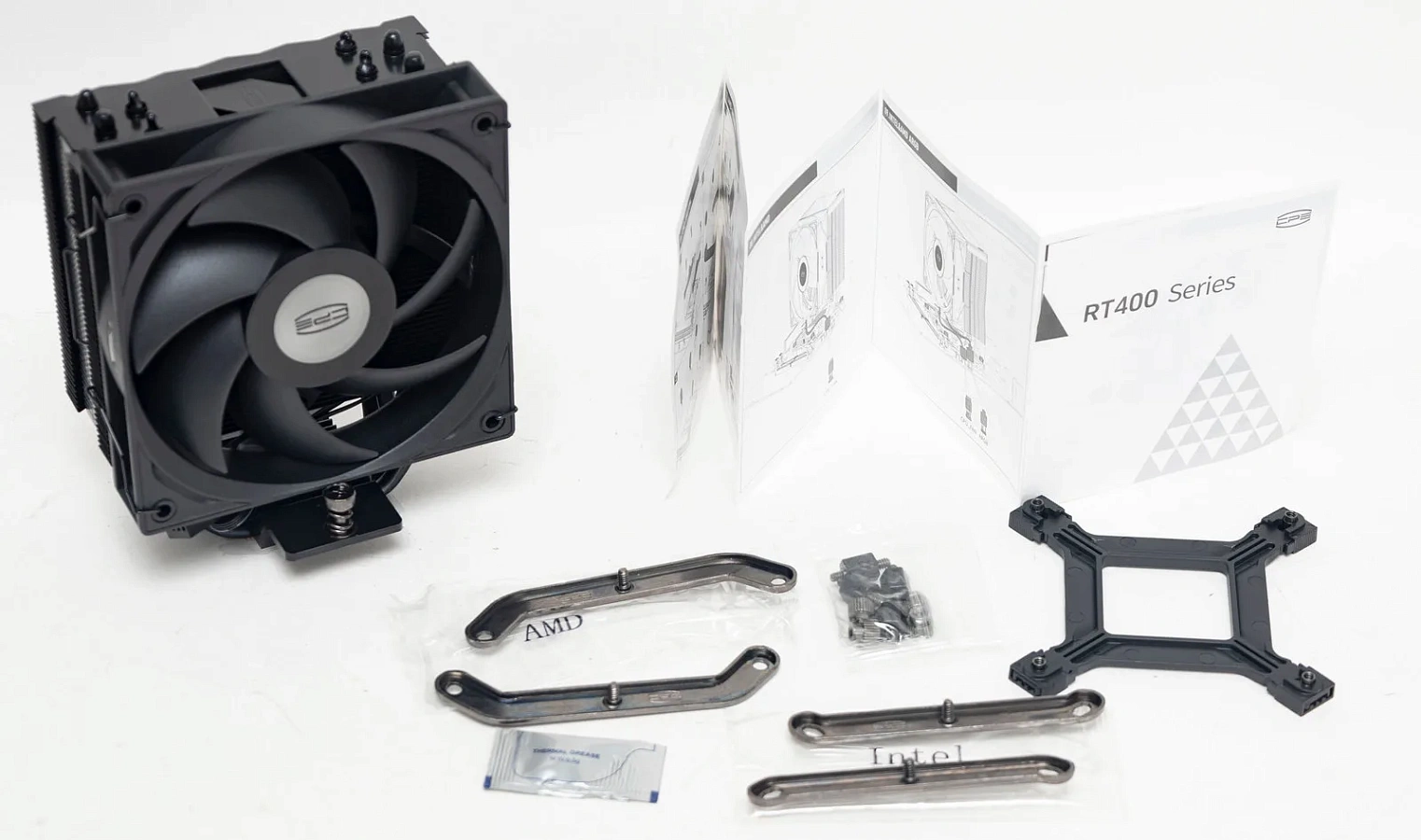

Комплектация также похожа: пластиковый бэкплейт для сокетов Intel, кронштейны для Intel и для AMD, стойки с винтовым креплением и гайки, скобы для вентиляторов, термопаста и иллюстрированная инструкция.

Различия комплекта в мелких деталях: у моделей с одной башней и с двумя башнями различаются пластины-кронштейны по длине, прижимные пластины на основании кулеров расположены или горизонтально или вертикально.

У моделей с двумя вентиляторами в комплекте дополнительно кабель-разветвитель для подключения двух вентиляторов в один коннектор, и вторая пара скоб для крепления вентиляторов.

Так же, модели RT720 TC и RZ700D комплектуются термопастой в шприц-тюбике с маркировкой EX95. Ранее кулеры комплектовались термопастой EX90, она же в комплекте с моделью RT620Pro TC ARGB.

RT400

RT500 TC

RT620Pro TC ARGB

RT720 TC

RZ700D

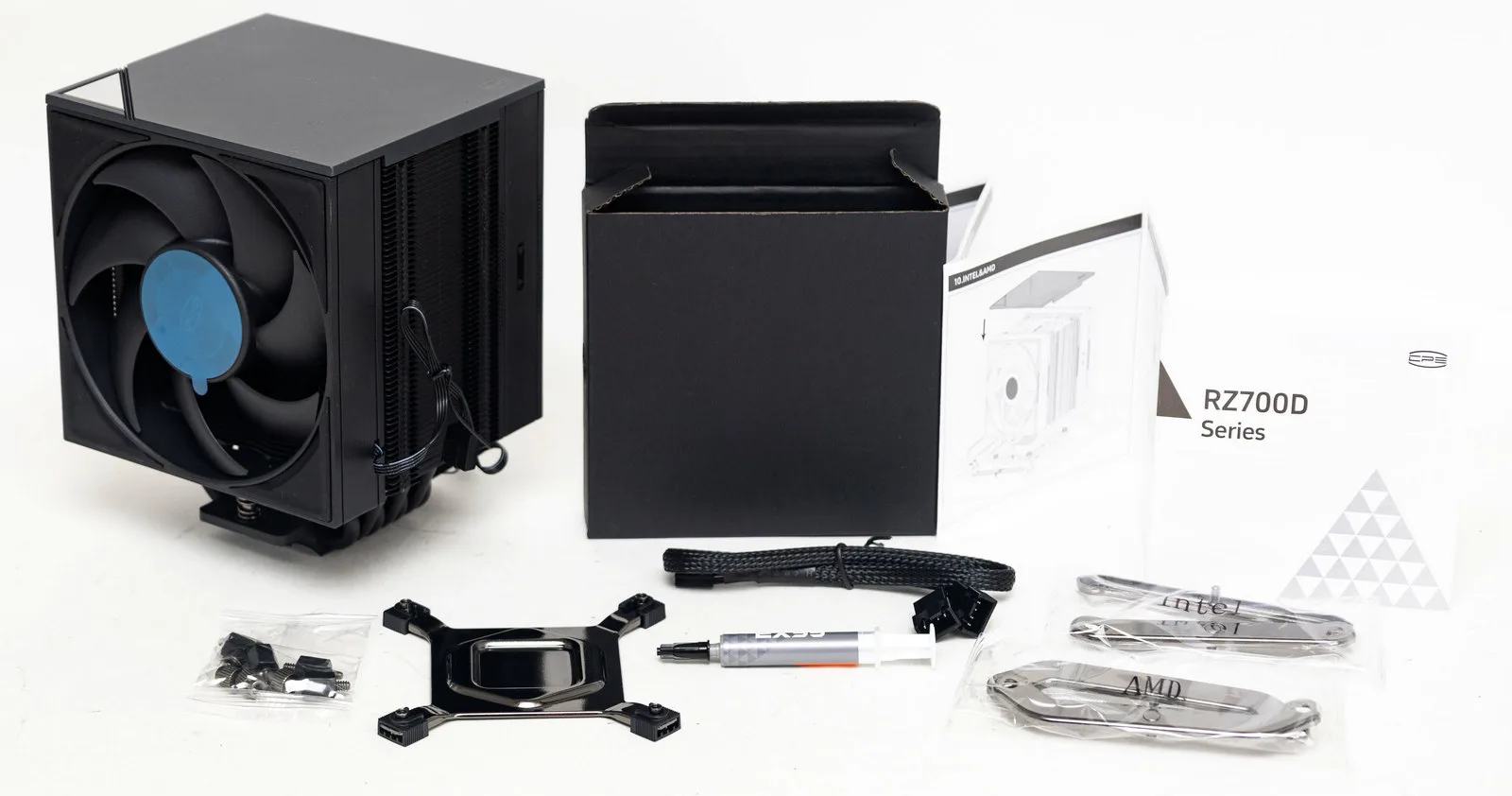

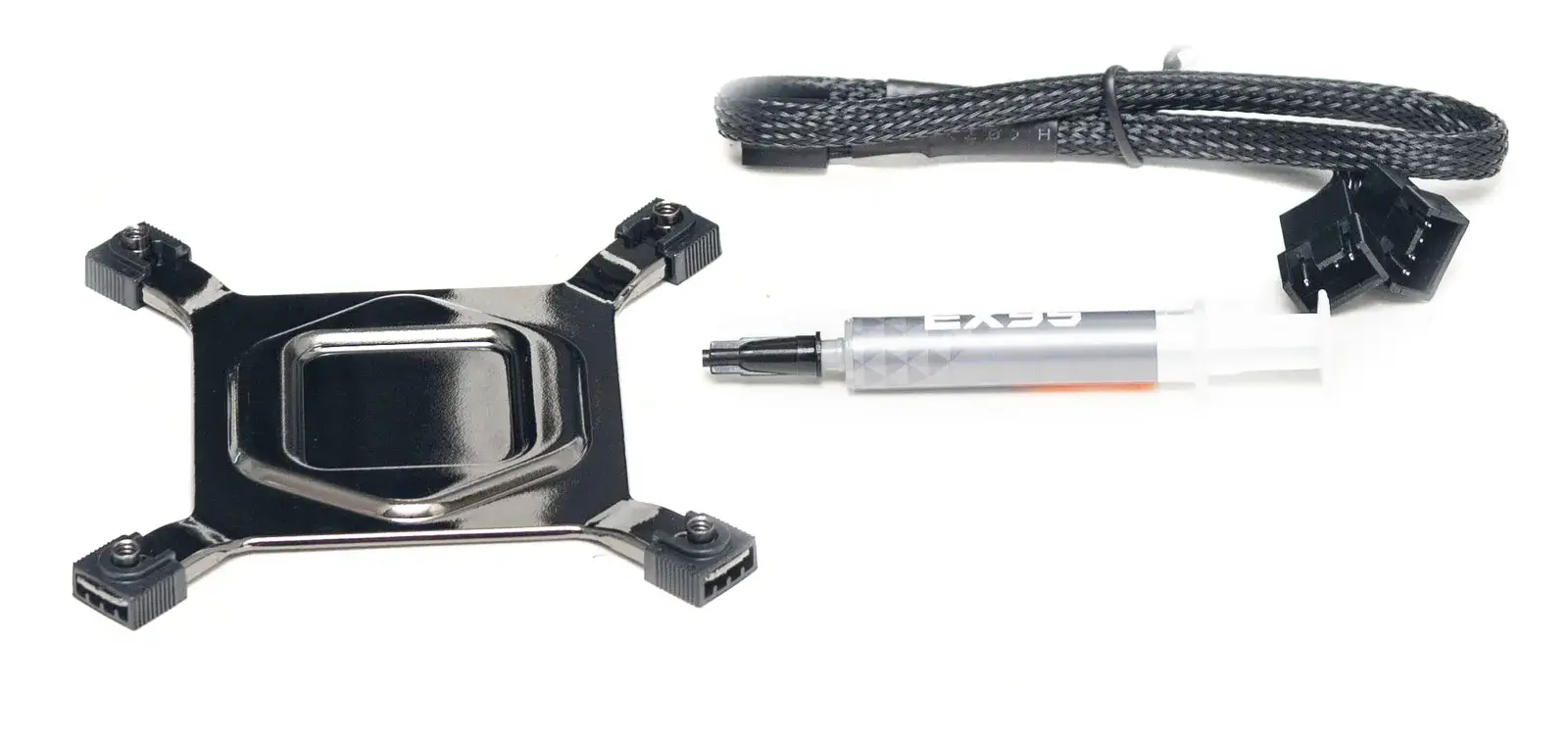

Модель RZ700D, как представитель топовой серии, отличается по комплектации – бэкплейт в виде цельной металлической никелированной пластины, разветвитель в нейлоновой оплетке.

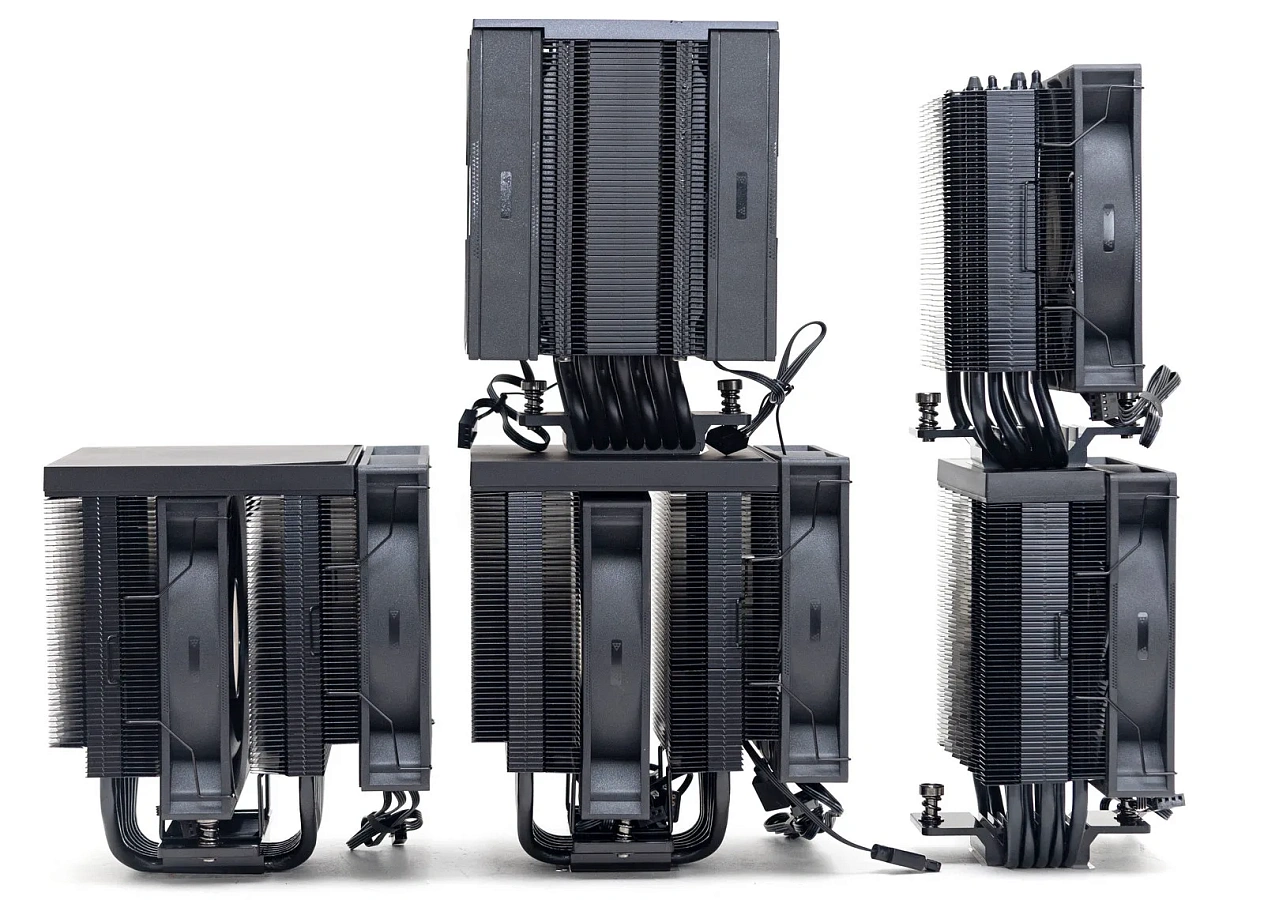

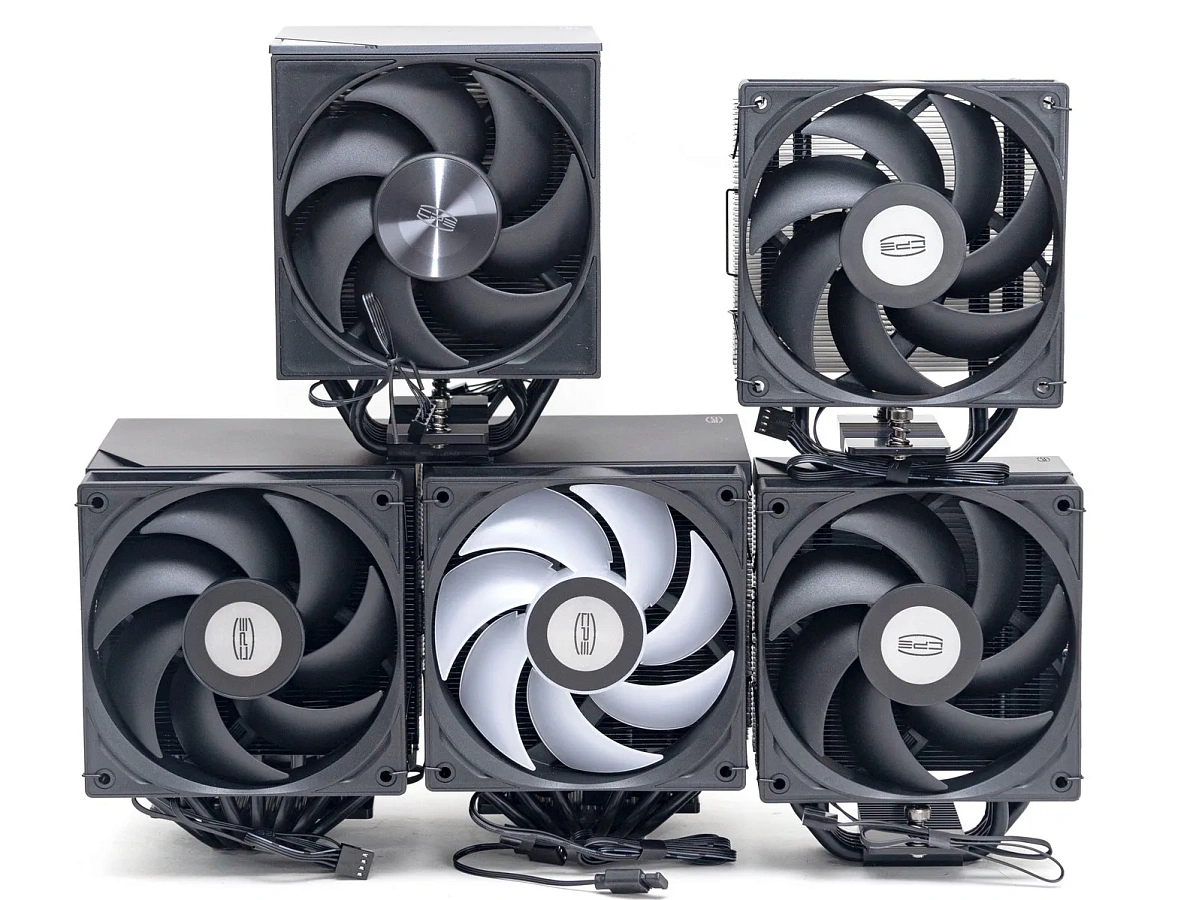

Внешний вид

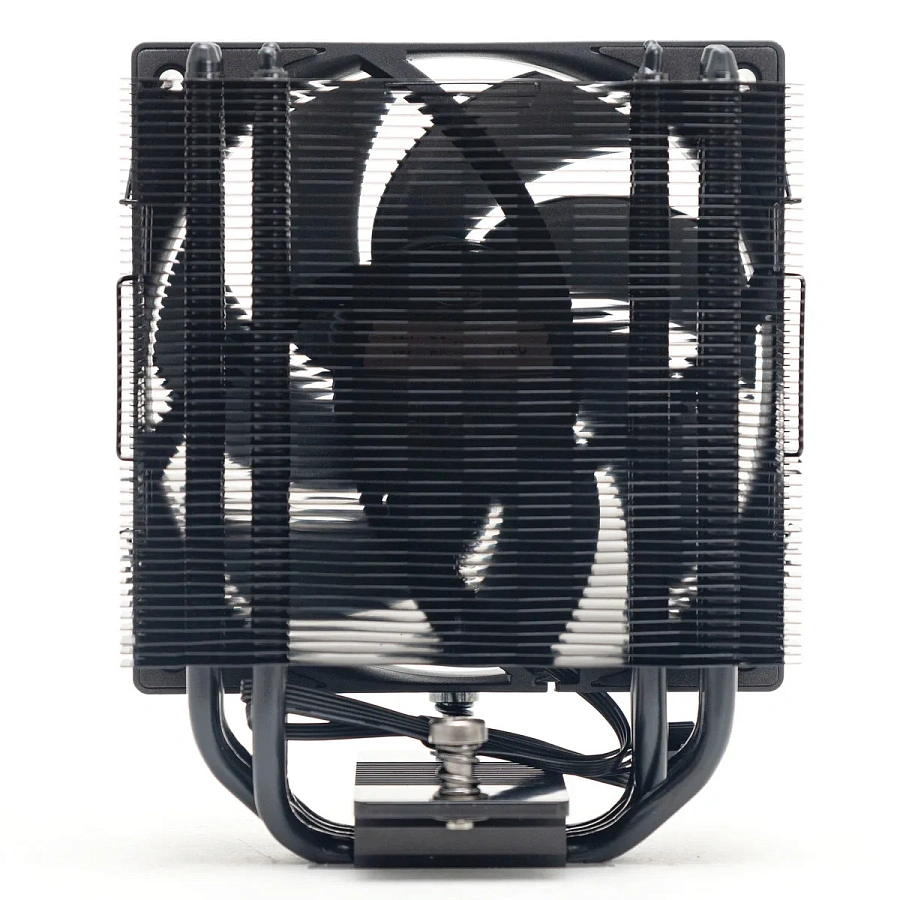

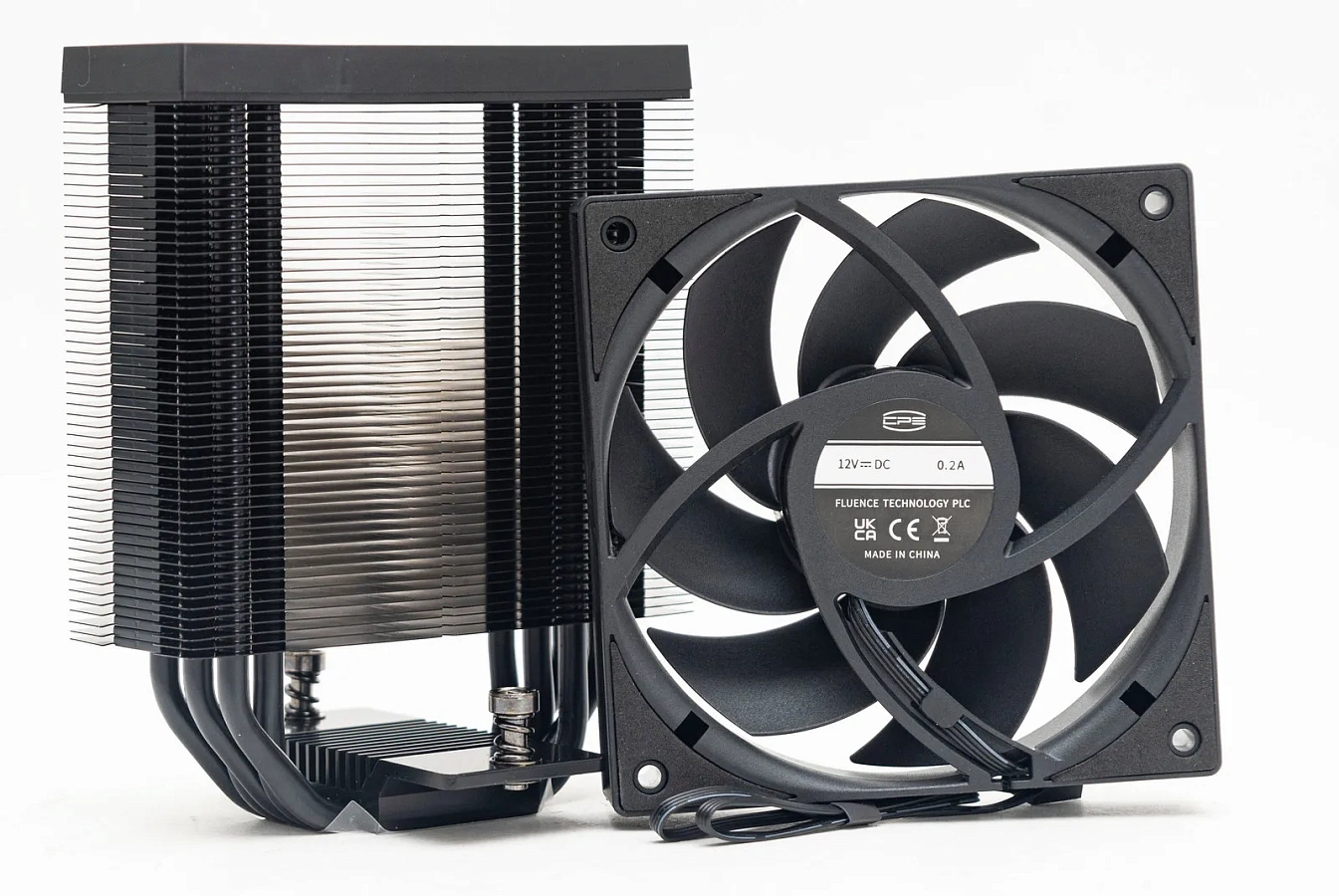

RT400

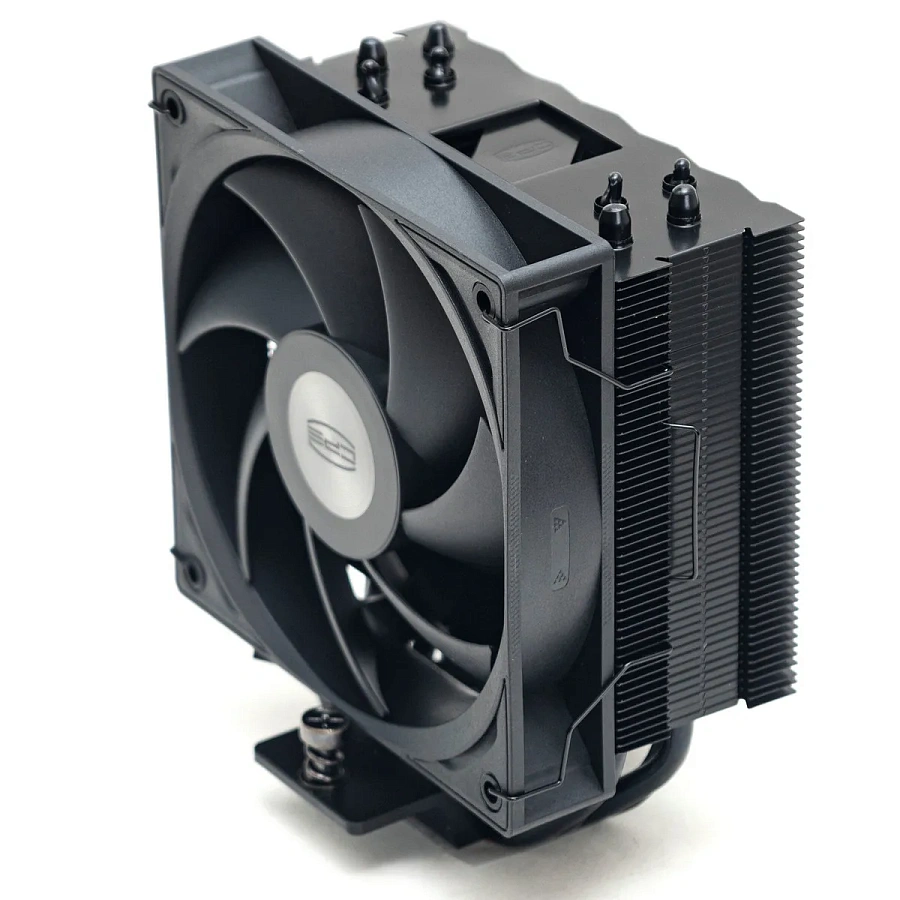

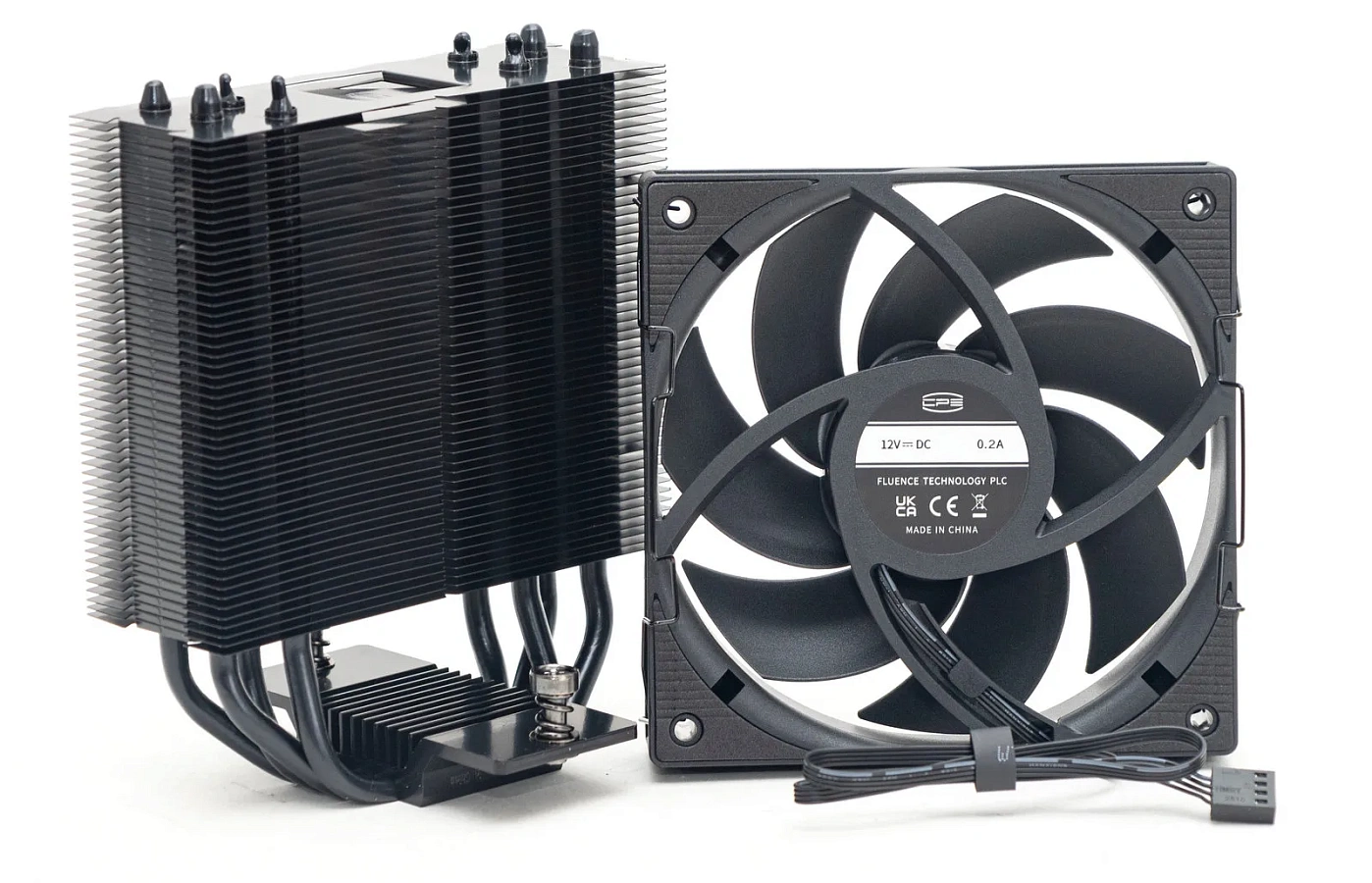

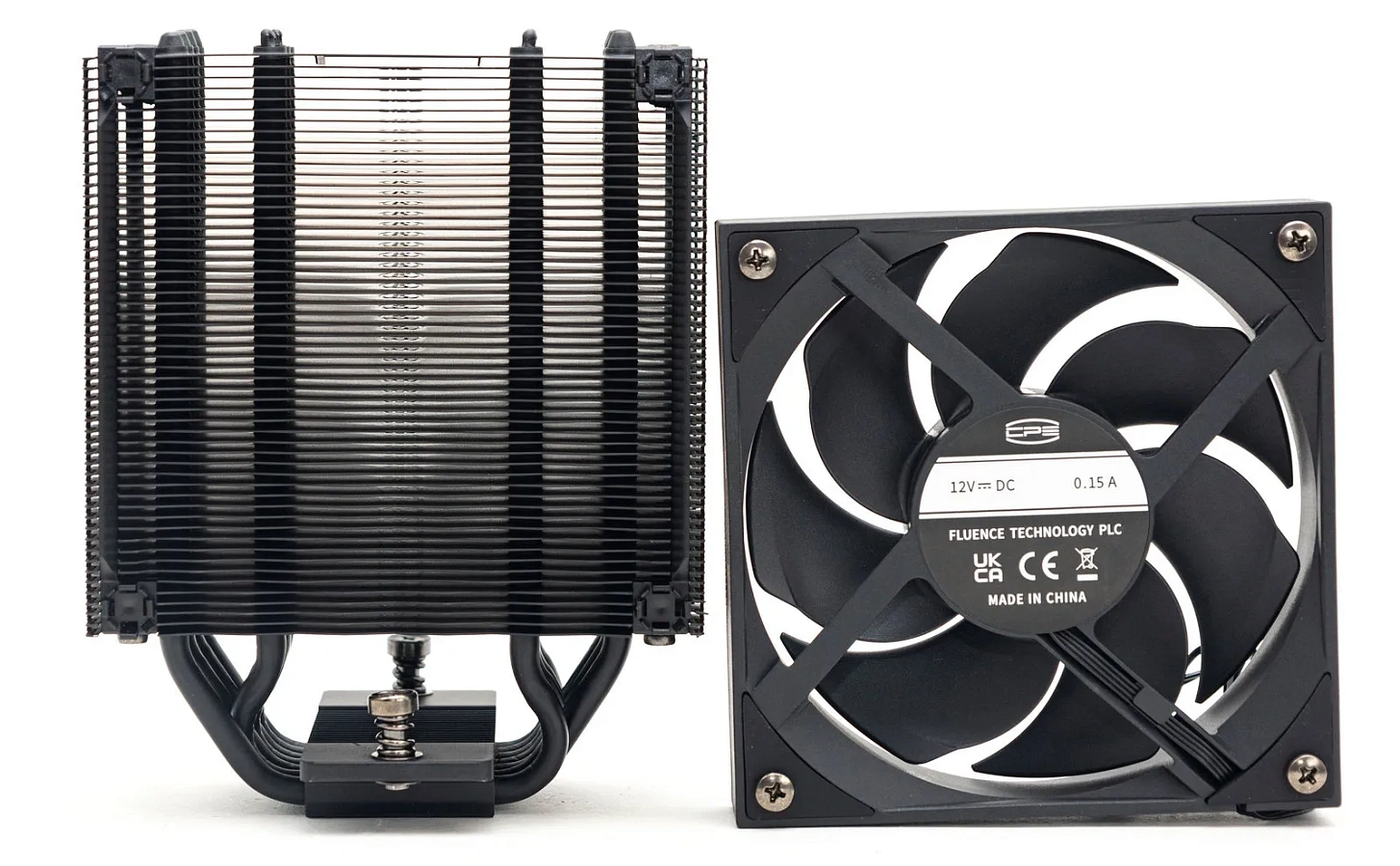

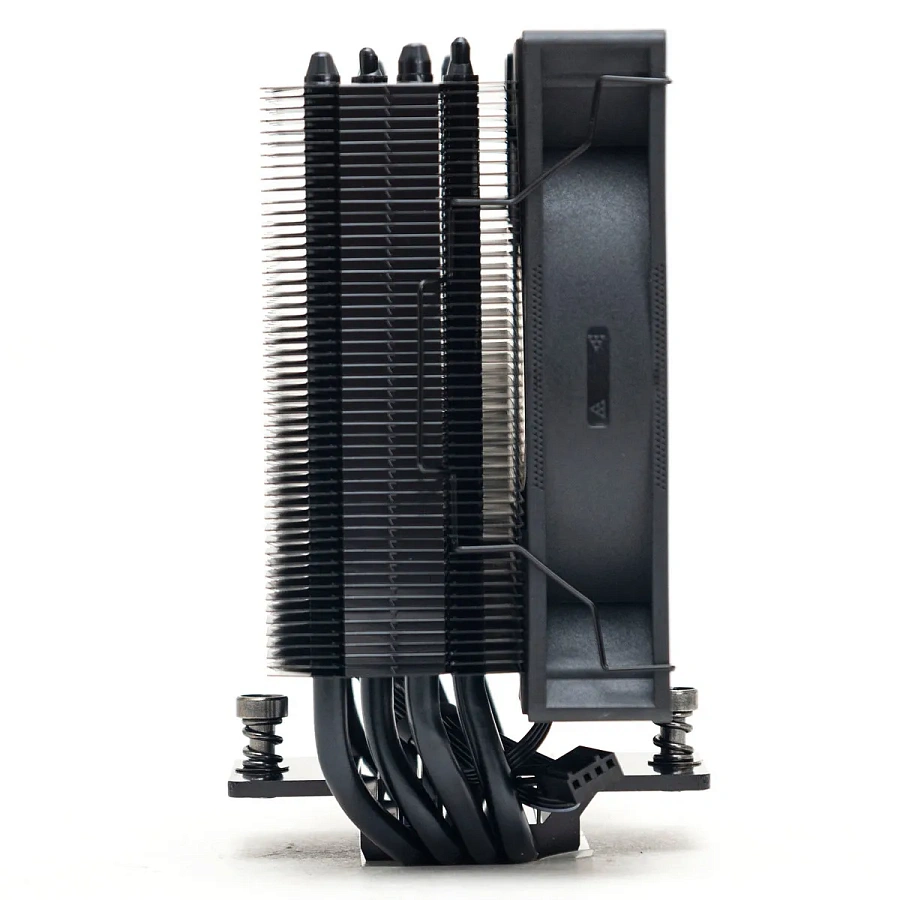

Башня кулера набрана 52 пластинами, тело башни смещено относительно центра. Сквозь пластины проходят четыре тепловые трубки, смещенные ступеньками. Сверху они не закрыты декоративной накладкой, по центру верхней пластины проштампован логотип CPS.

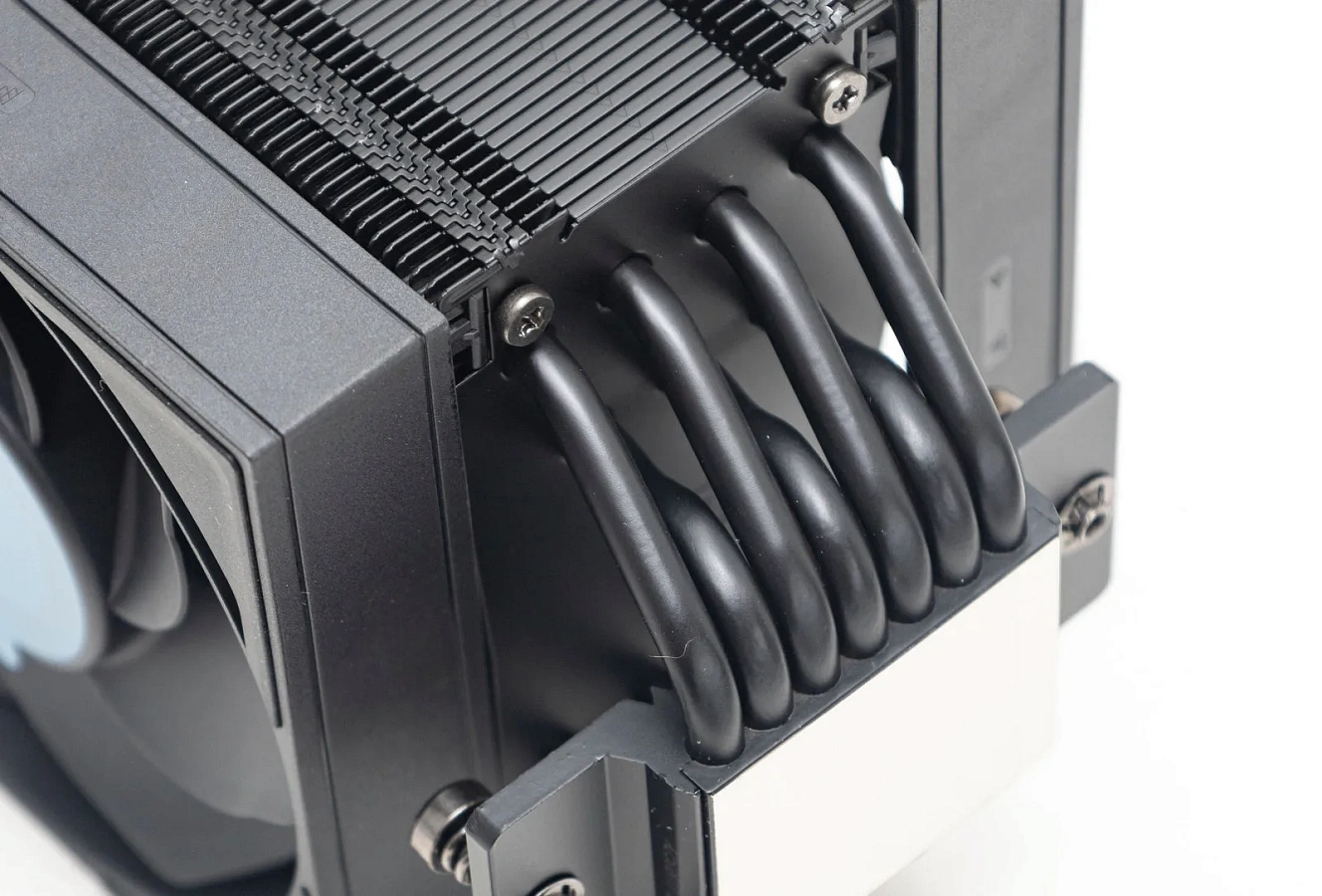

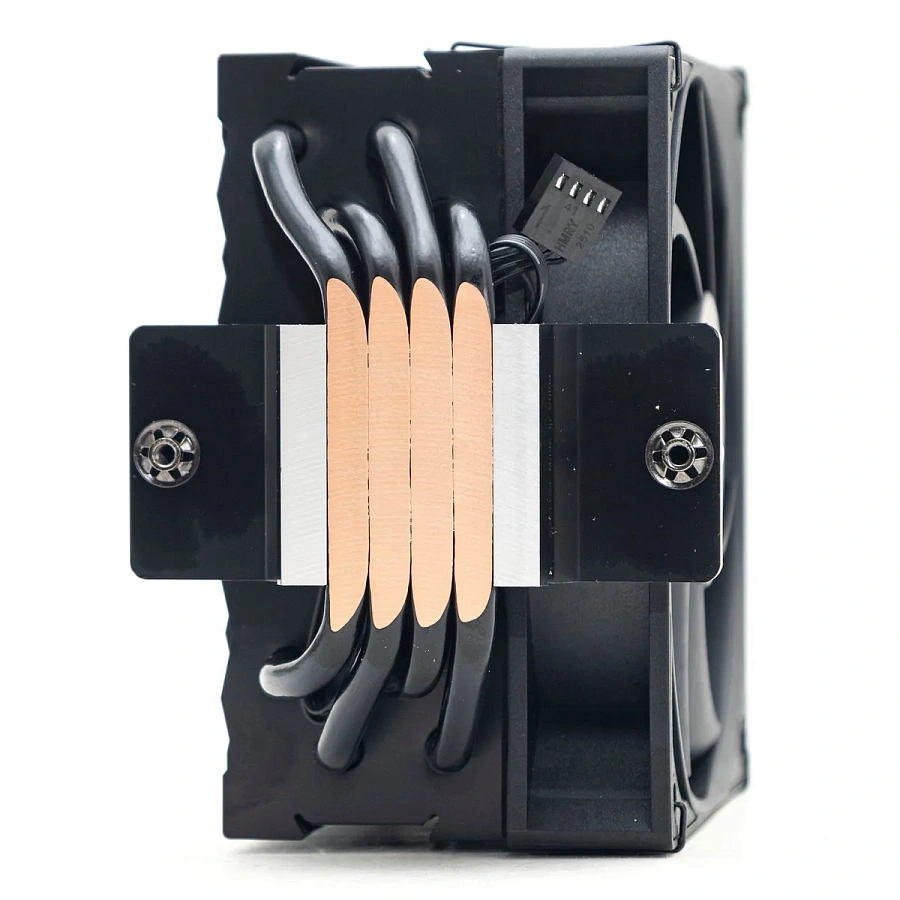

Корпус и трубки окрашены в черный матовый цвет. Трубки впрессованы в основание по технологии прямого контакта, на меди видим радиальные следы фрезеровки без полировки основания.

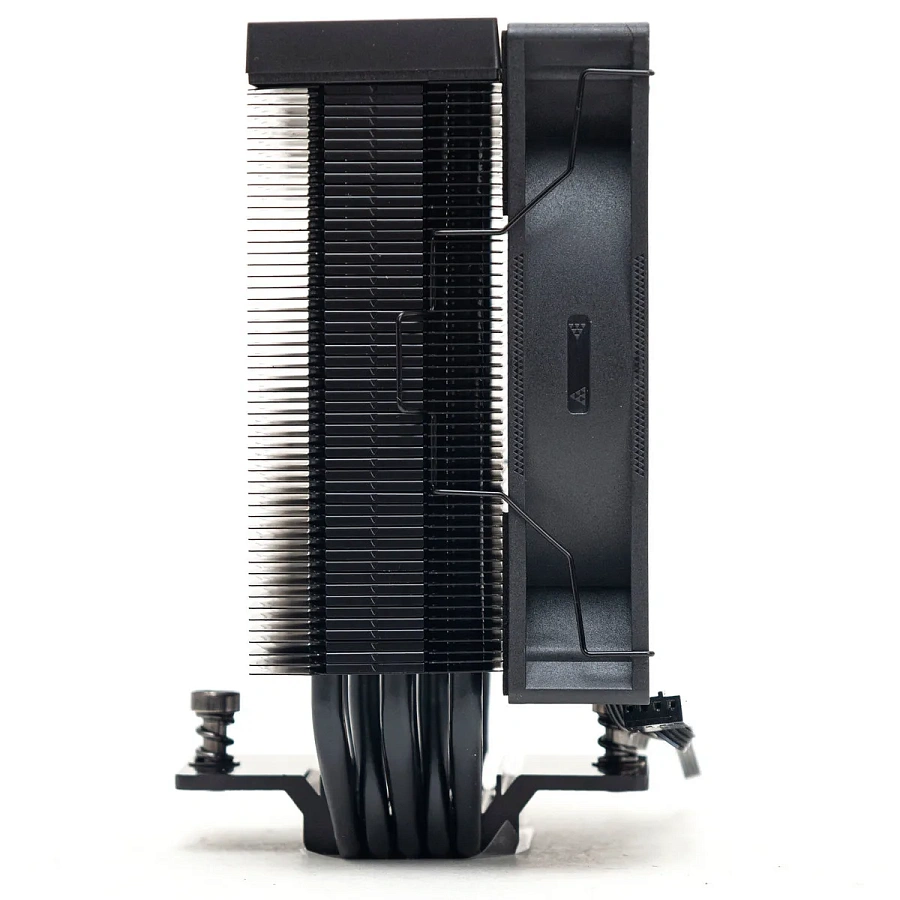

Прижимная пластина на двух подпружиненных винтах, расположена поперек башни.

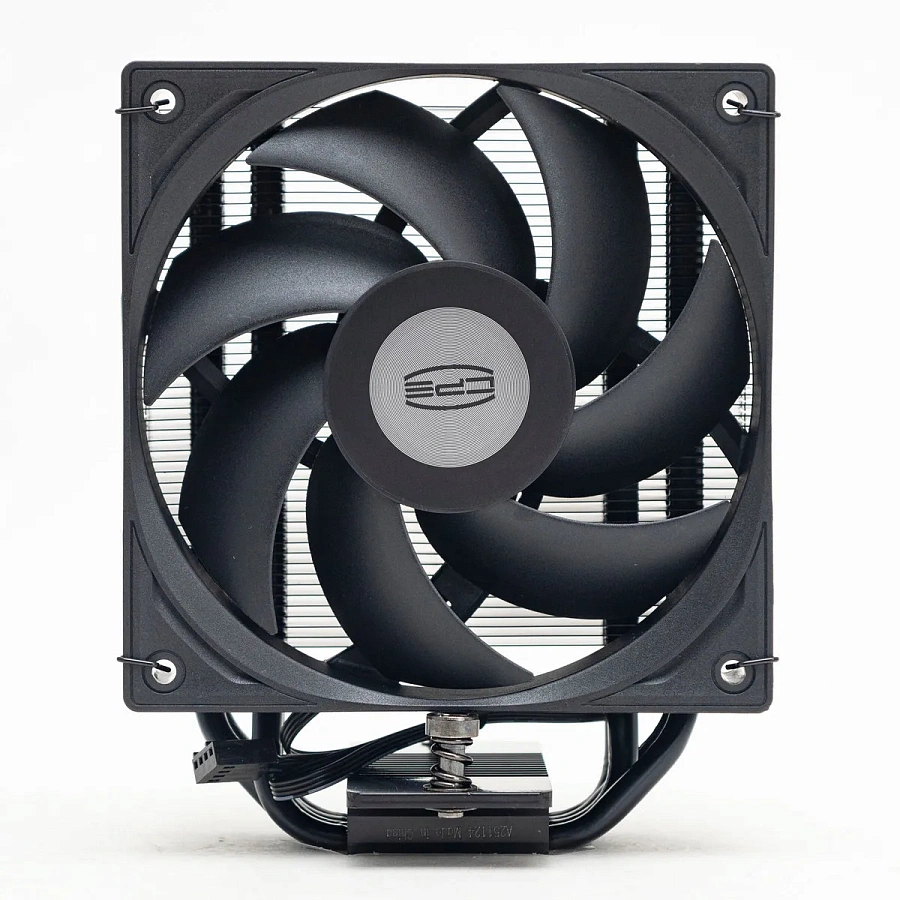

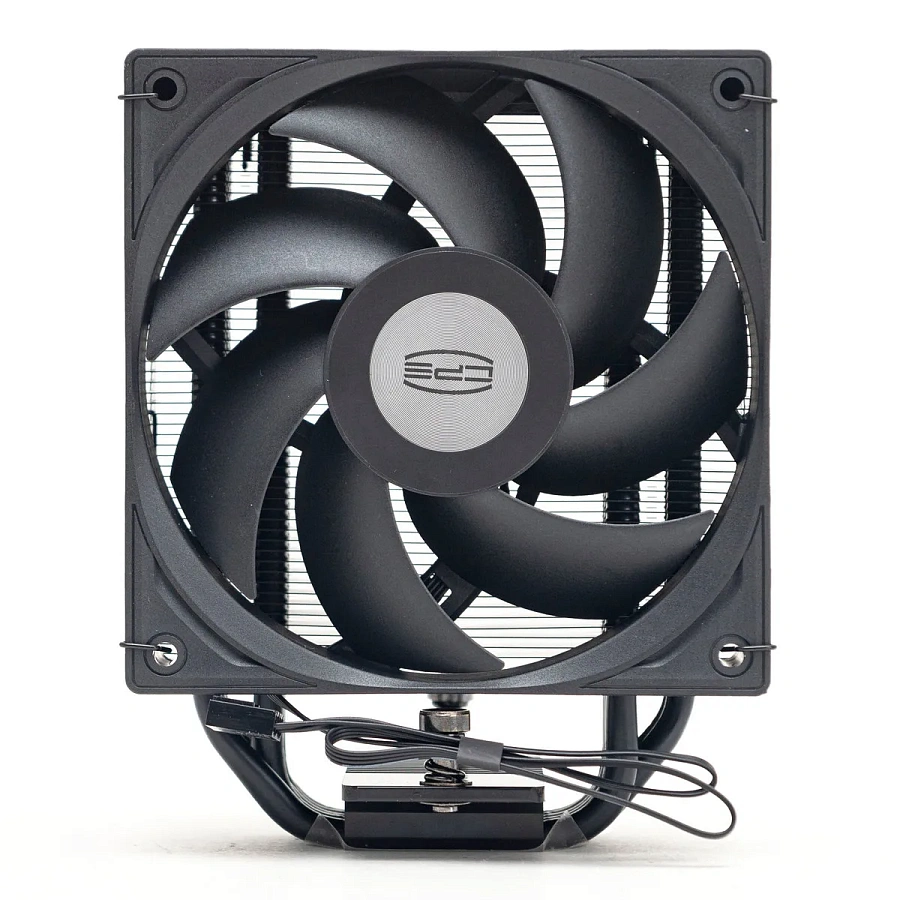

Вентилятор без маркировки модели, семь лопастей, по углам антивибрационные накладки, с лицевой стороны по центру логотип бренда.

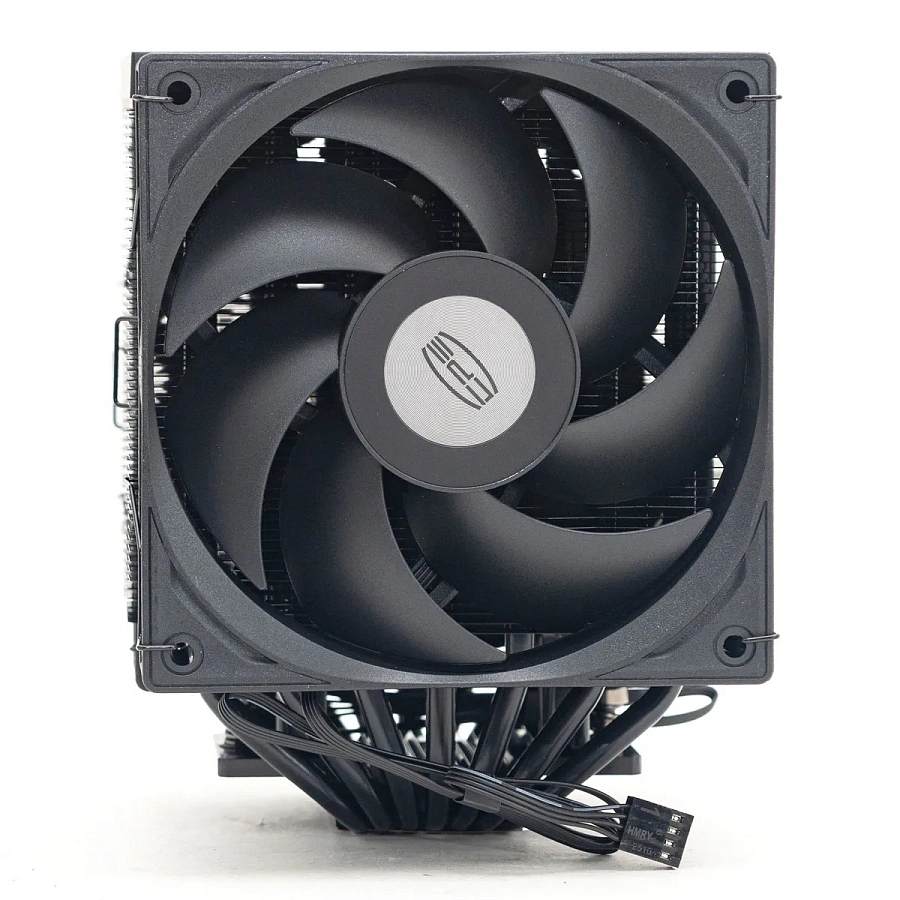

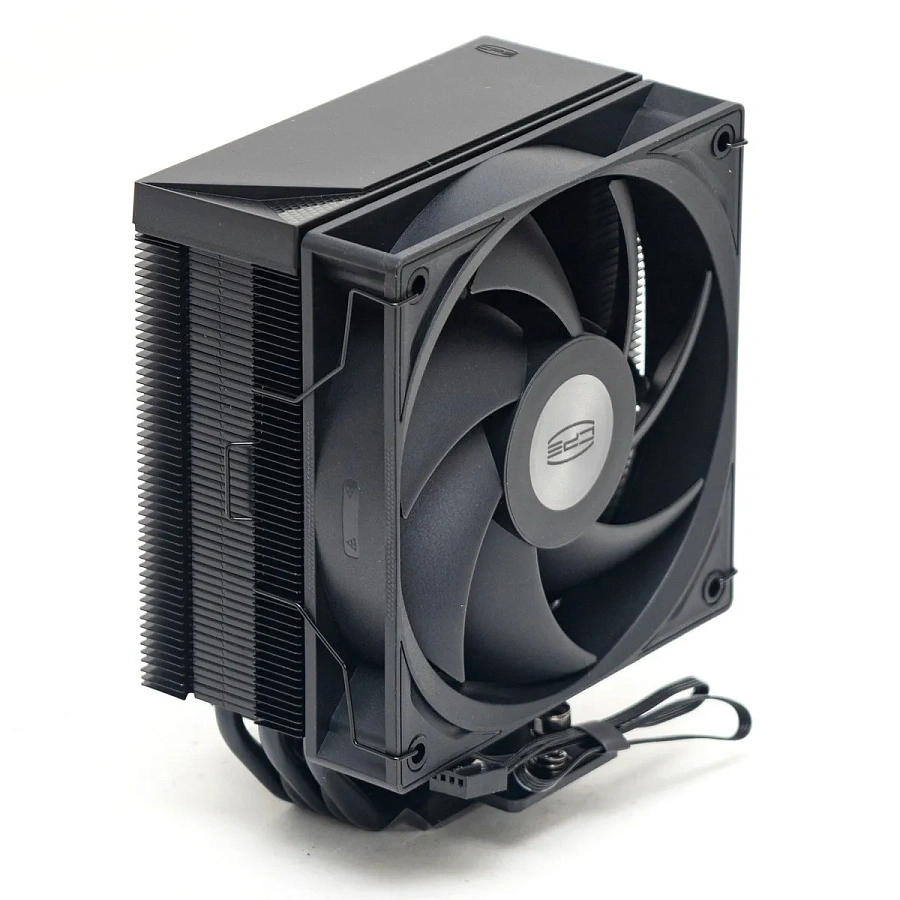

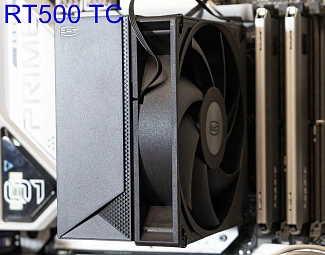

RT500 TC

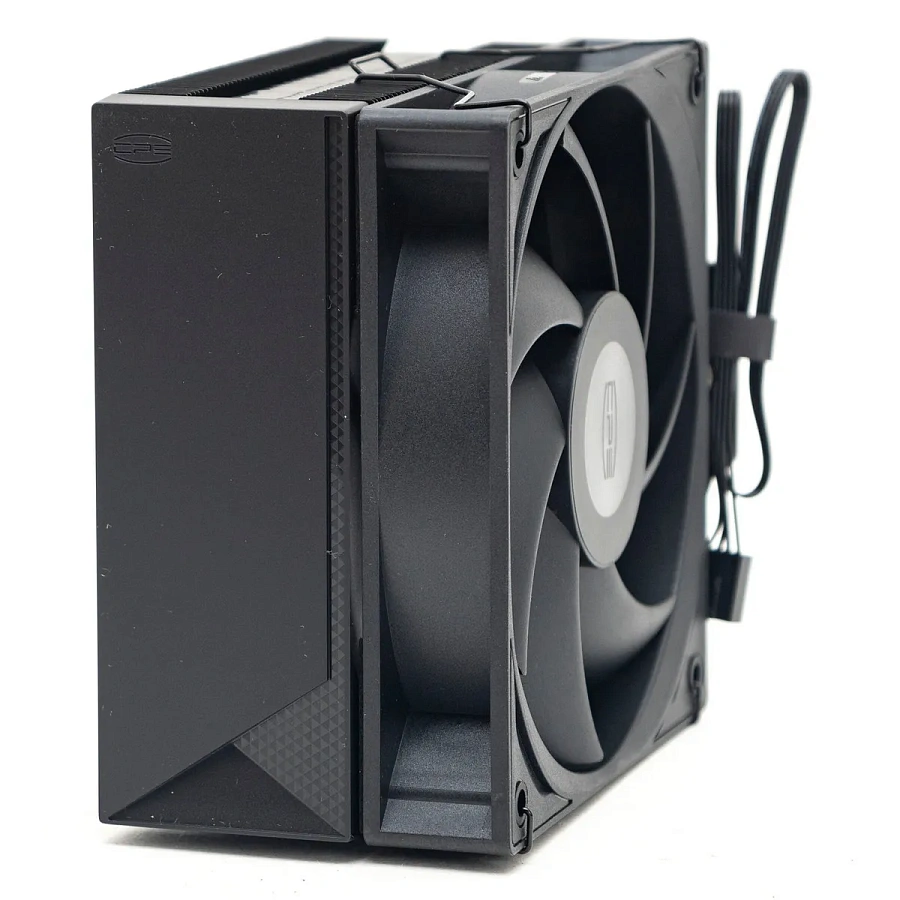

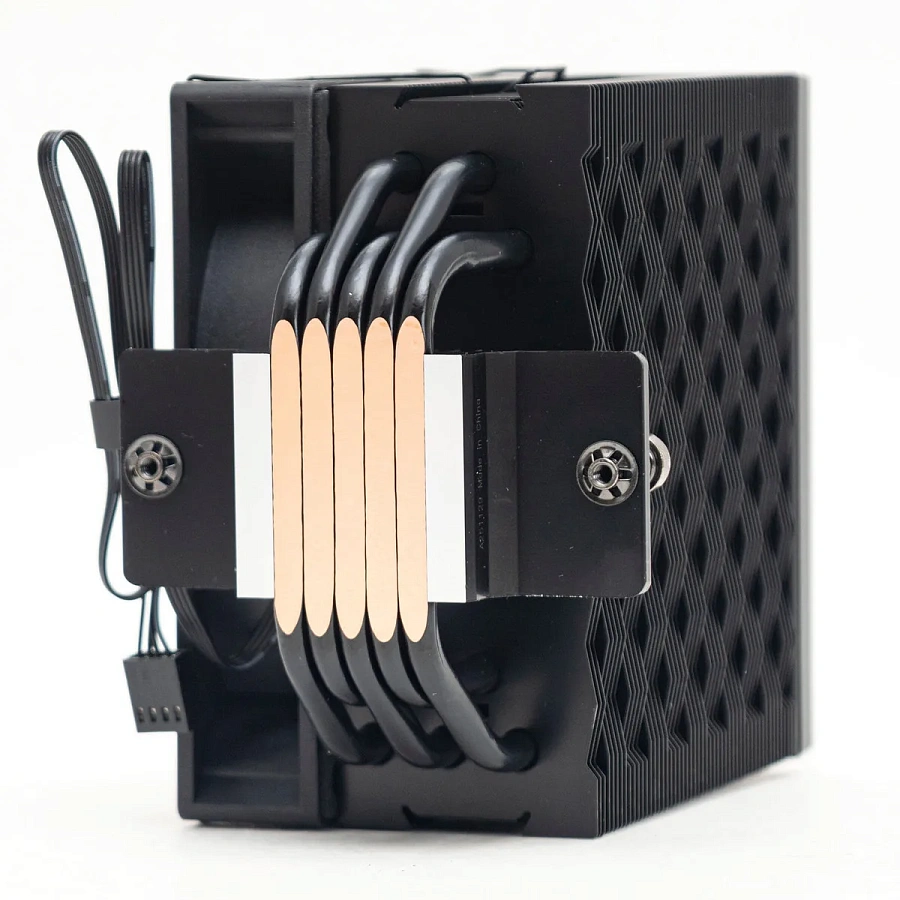

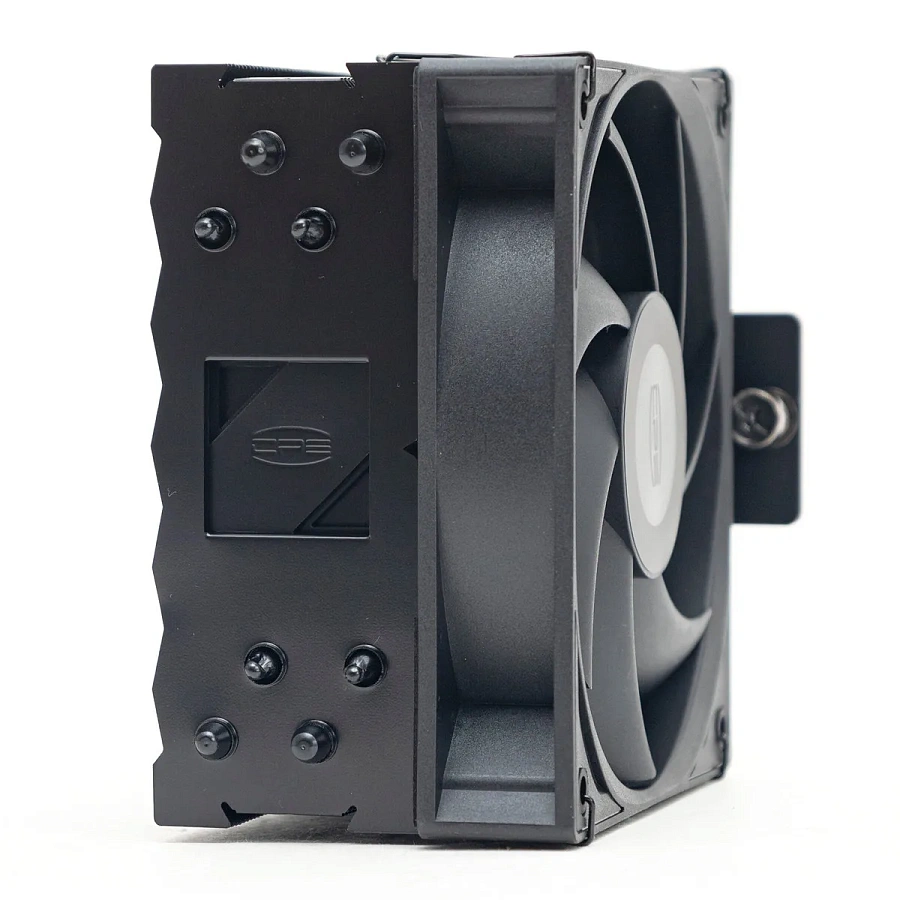

Корпус радиатора по центру, трубки расположены в шахматном порядке. Сверху они закрыты декоративной пластиковой накладкой с логотипом бренда.

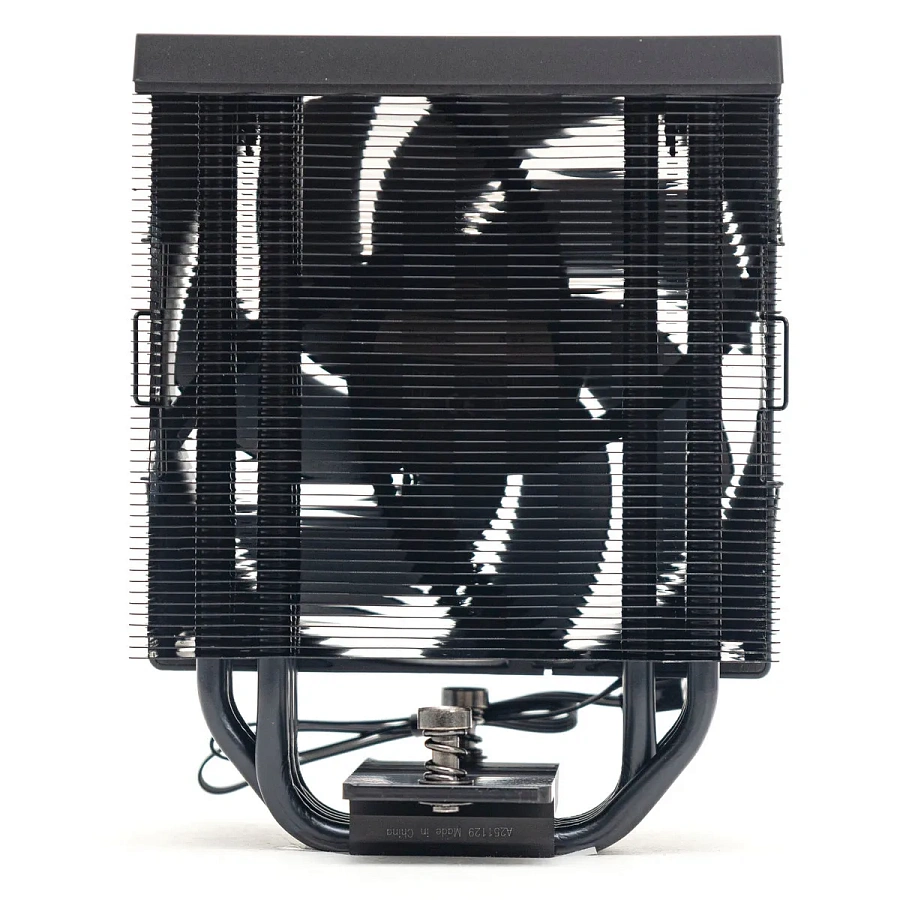

С тыльной стороны радиатора профиль пластин формирует узор в виде плетеной корзины. Прижимная пластина с двумя винтами поперек башни.

Трубки впрессованы в основание, технология прямого контакта, шлифовки нет, видны следы фрезеровки.

Вентилятор такой же, как у модели RT400.

RT620Pro TC ARGB

Данная модель двухбашенной конструкции с двумя вентиляторами.

Шесть трубок проходят через тела радиаторов в одну линию, сверху радиаторов прикручены пластиковые направляющие, в которые крепится на магниты и в защёлки декоративна пластиковая панель.

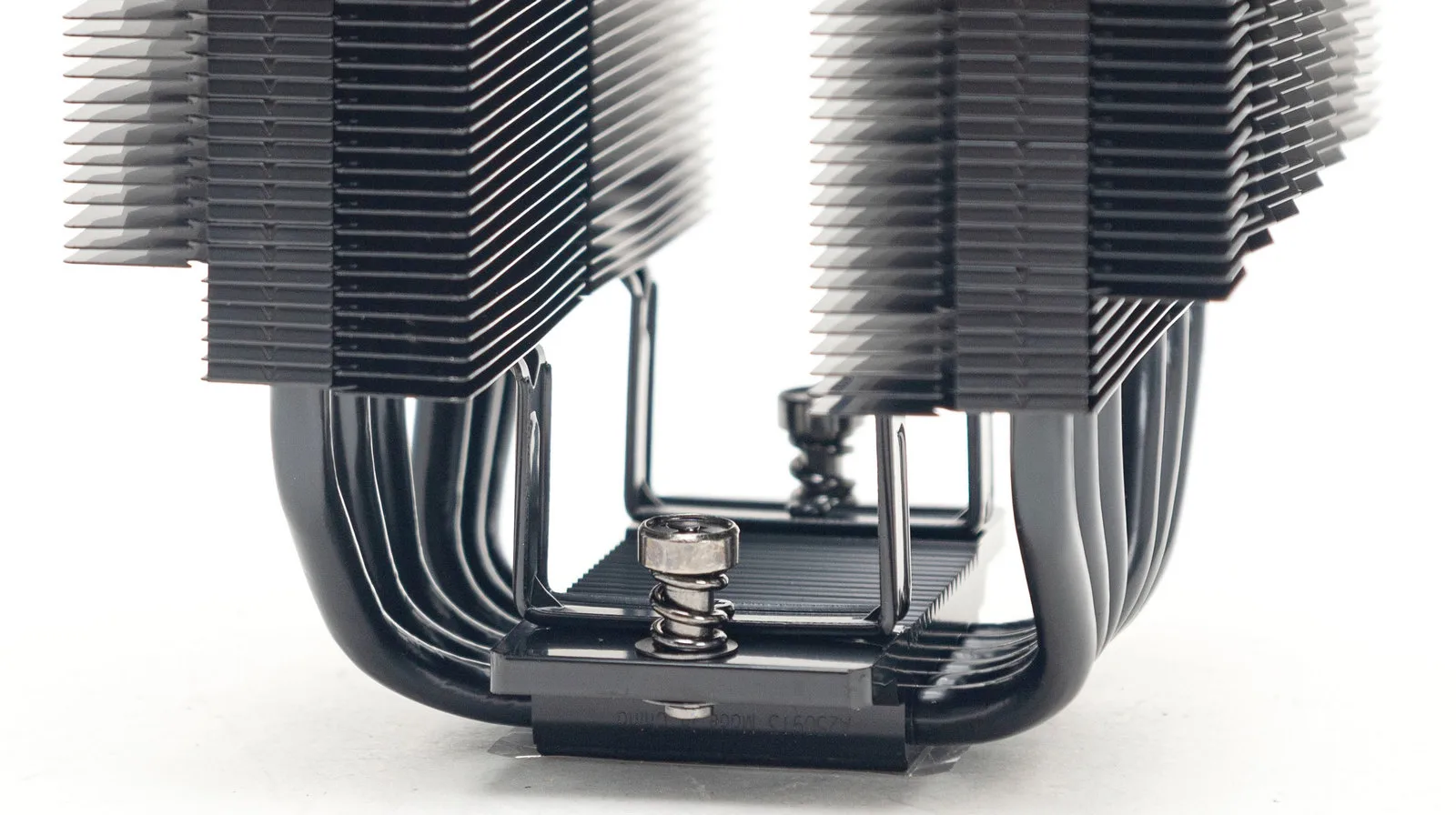

Снизу радиаторы подпираются стойками, закрепленными на основании прижимной пластины – они стабилизируют башни и предотвращают деформацию трубок.

Прижимная пластина расположена вертикально, вдоль башни, оснащена двумя подпружиненными винтами.

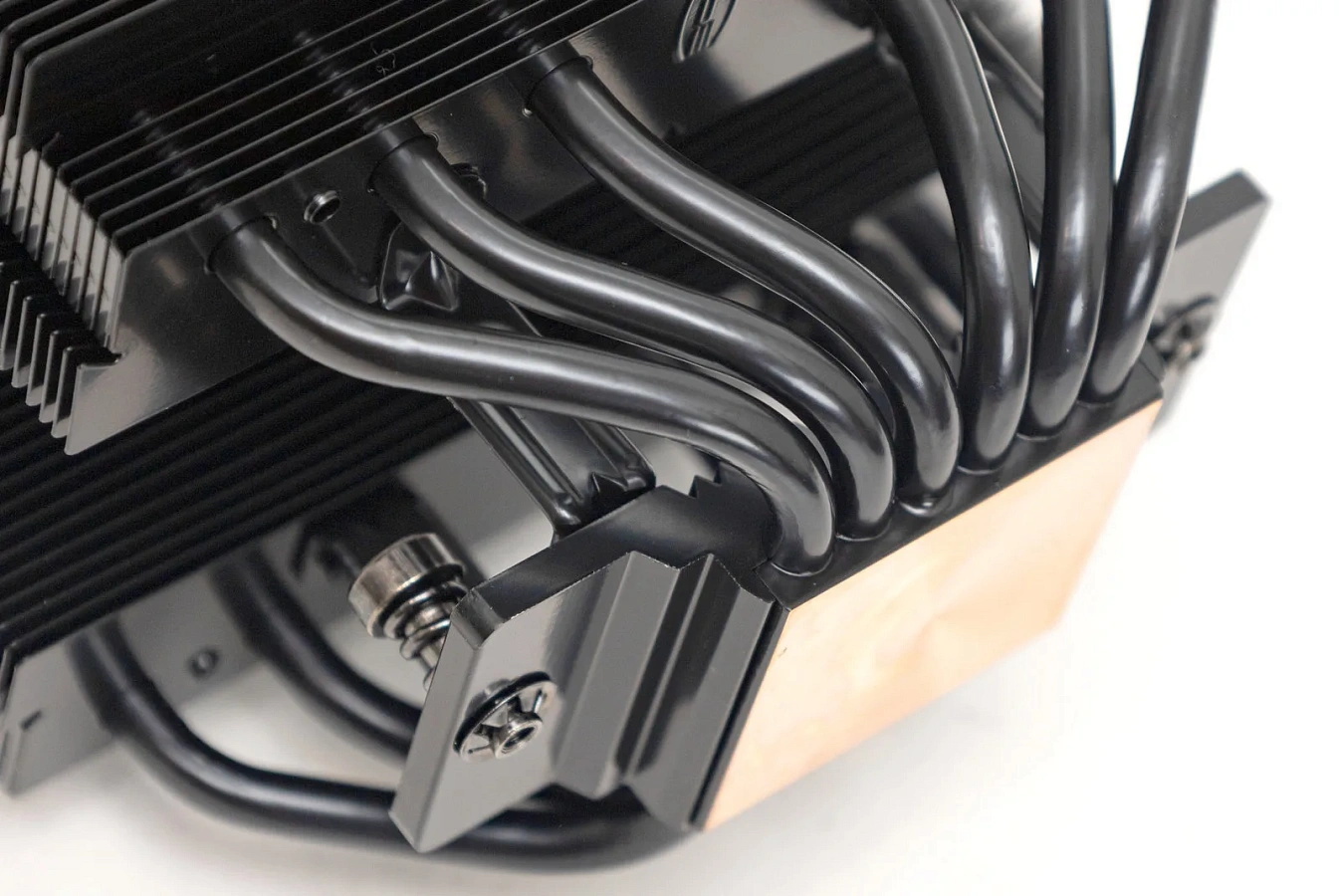

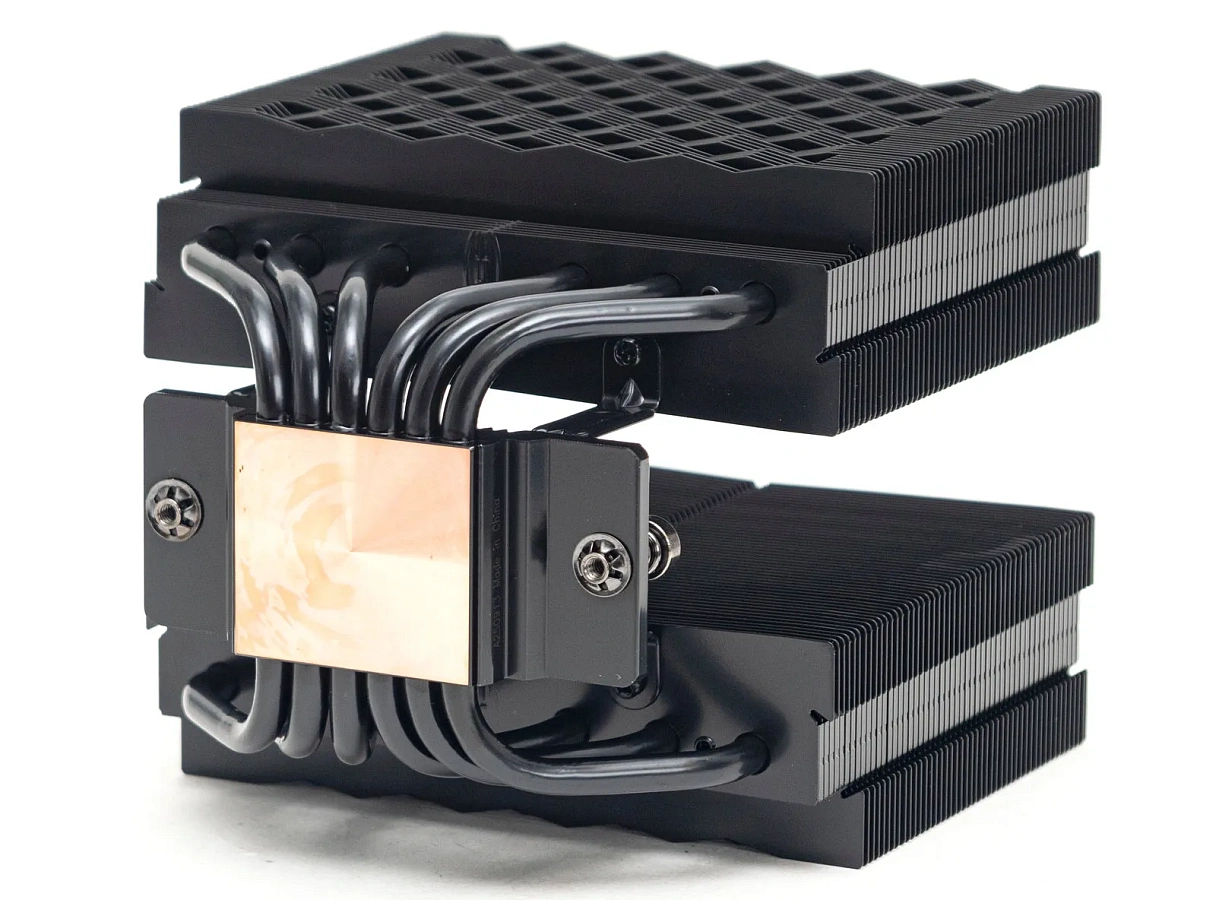

Трубки впрессованы в основание, пропаяны, и закрыты теплораспределительной медной пластиной. Пластина не шлифована, четко видны следы фрезеровки с центральной зоной.

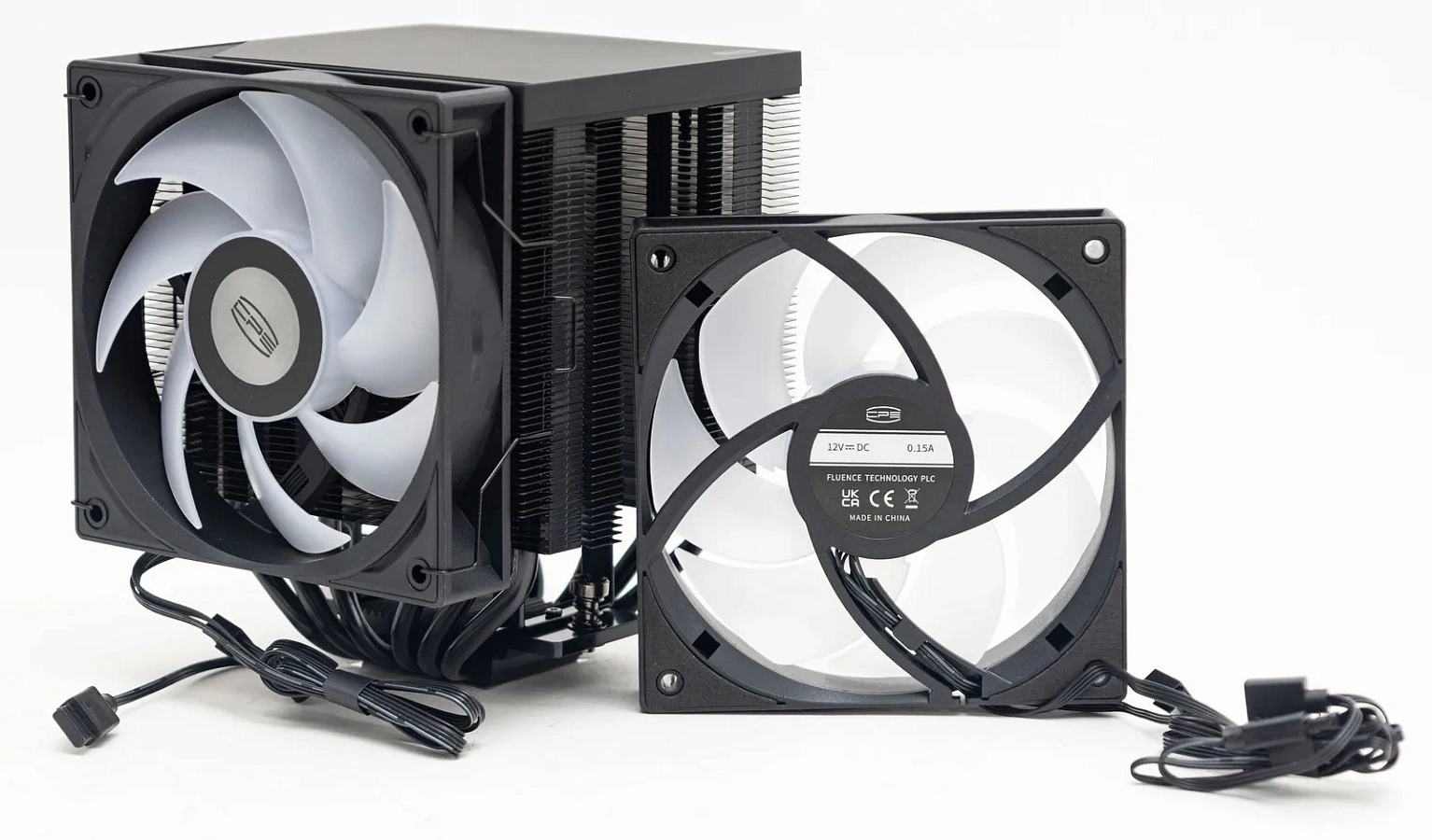

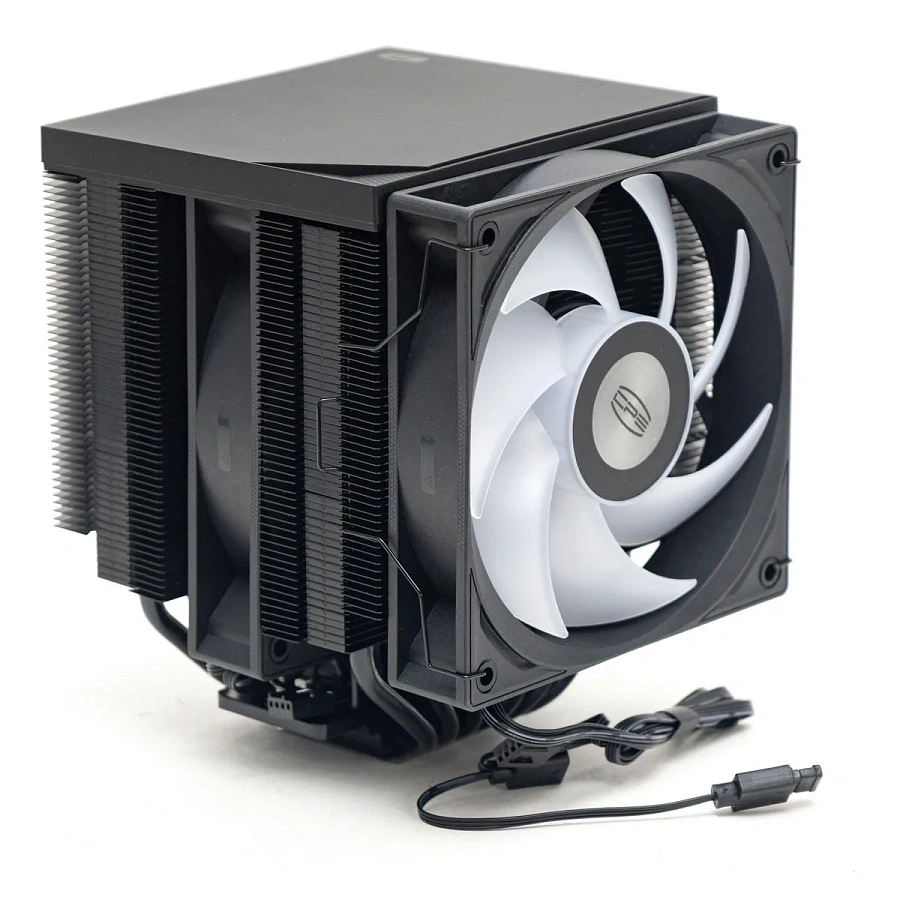

Два вентилятора, без маркировки модели, с крыльчаткой из полупрозрачного акрила с ARGB подсветкой, управляемой через коннектор 3-пин с переходником-разветвителем.

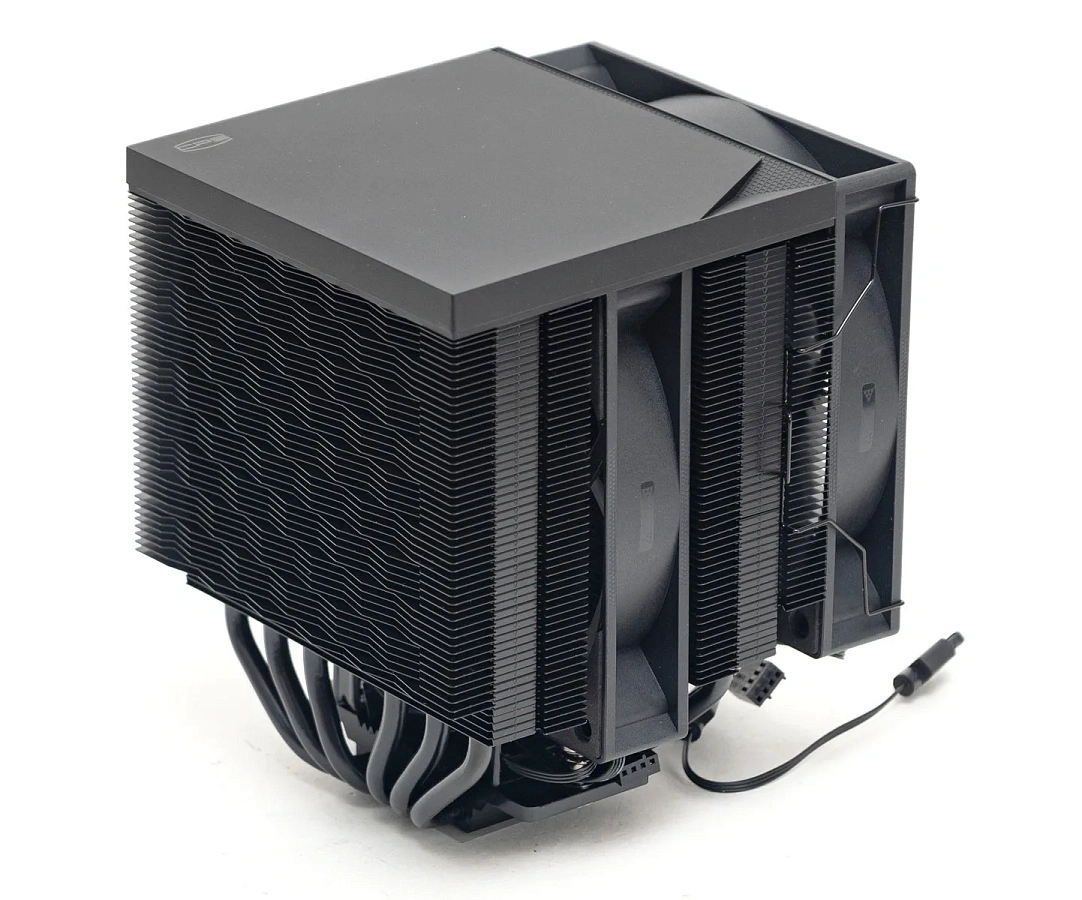

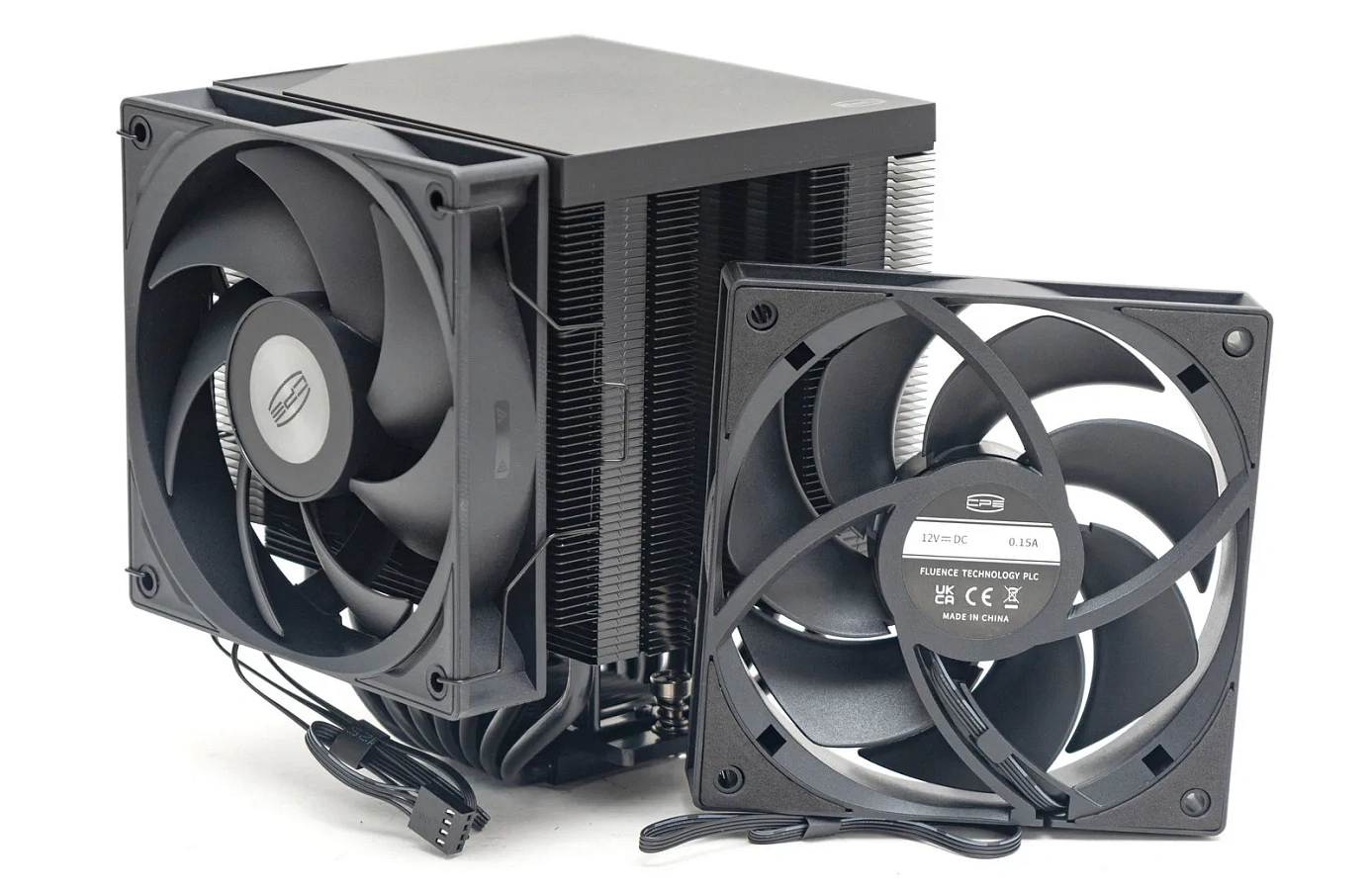

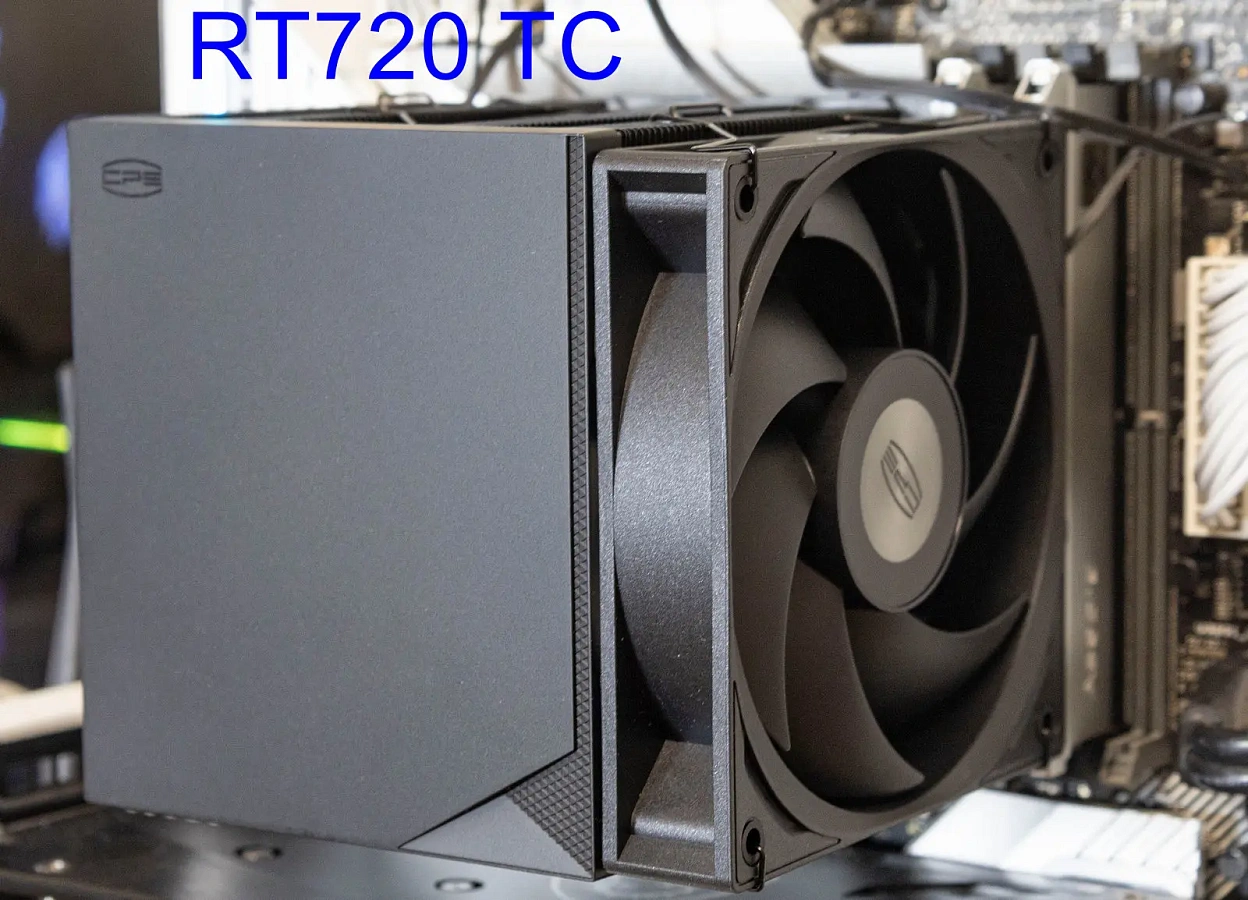

RT720 TC

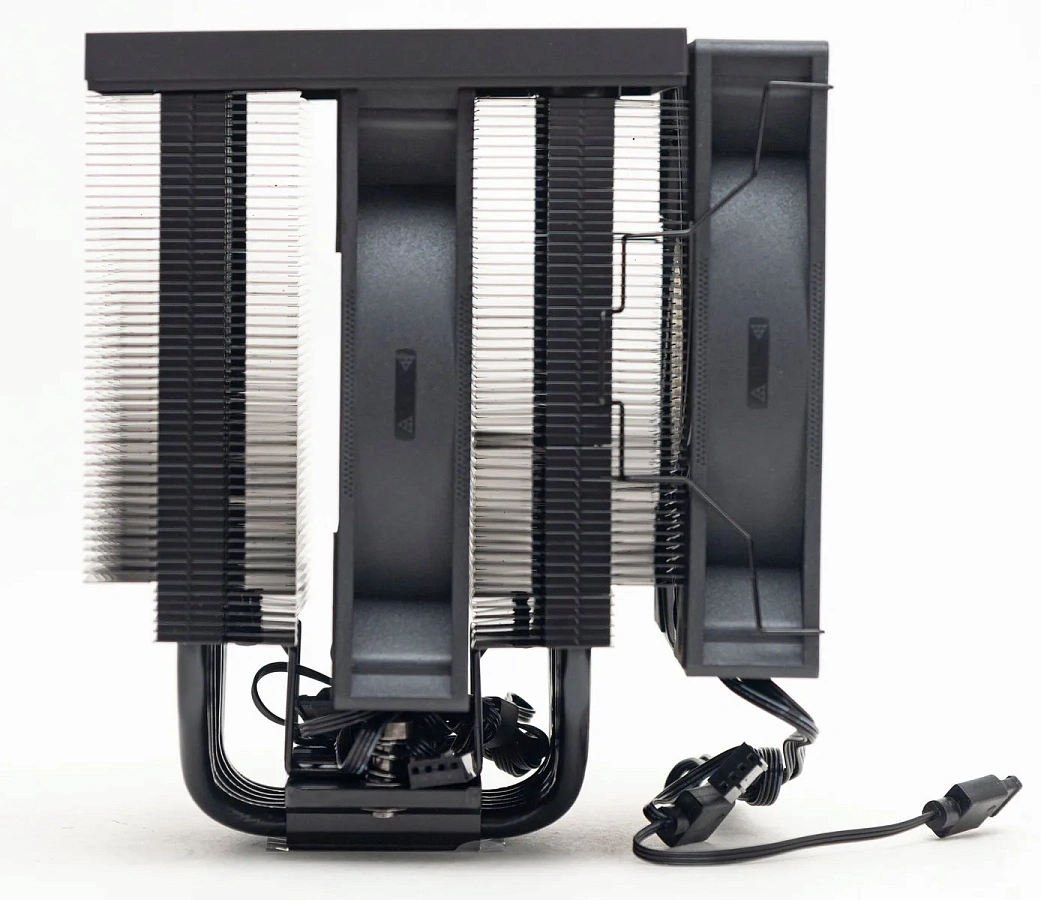

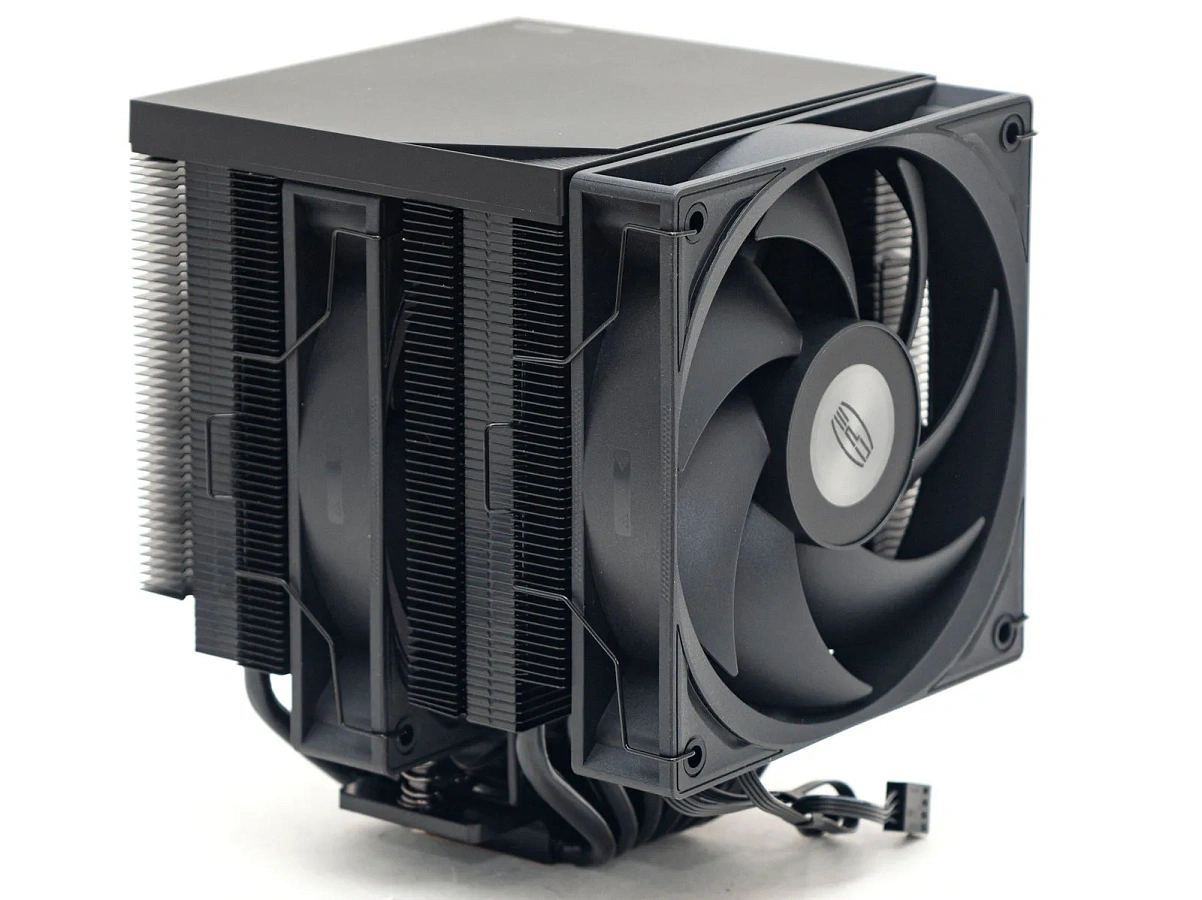

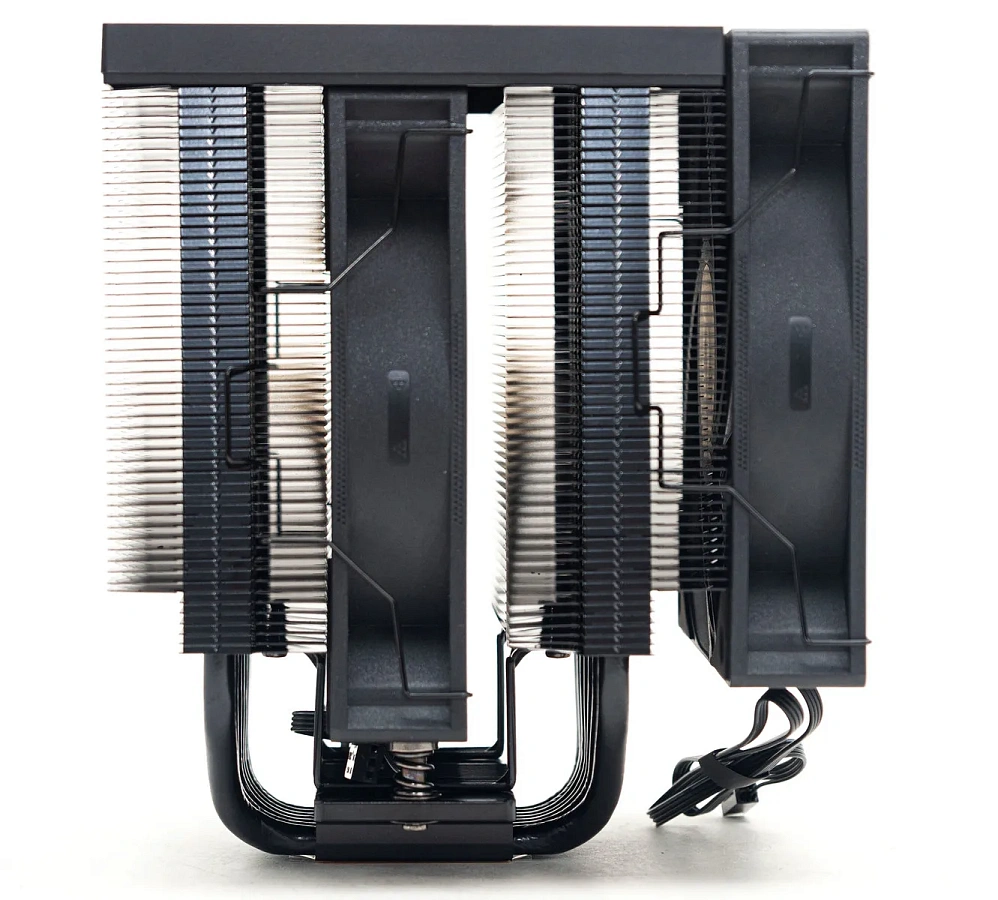

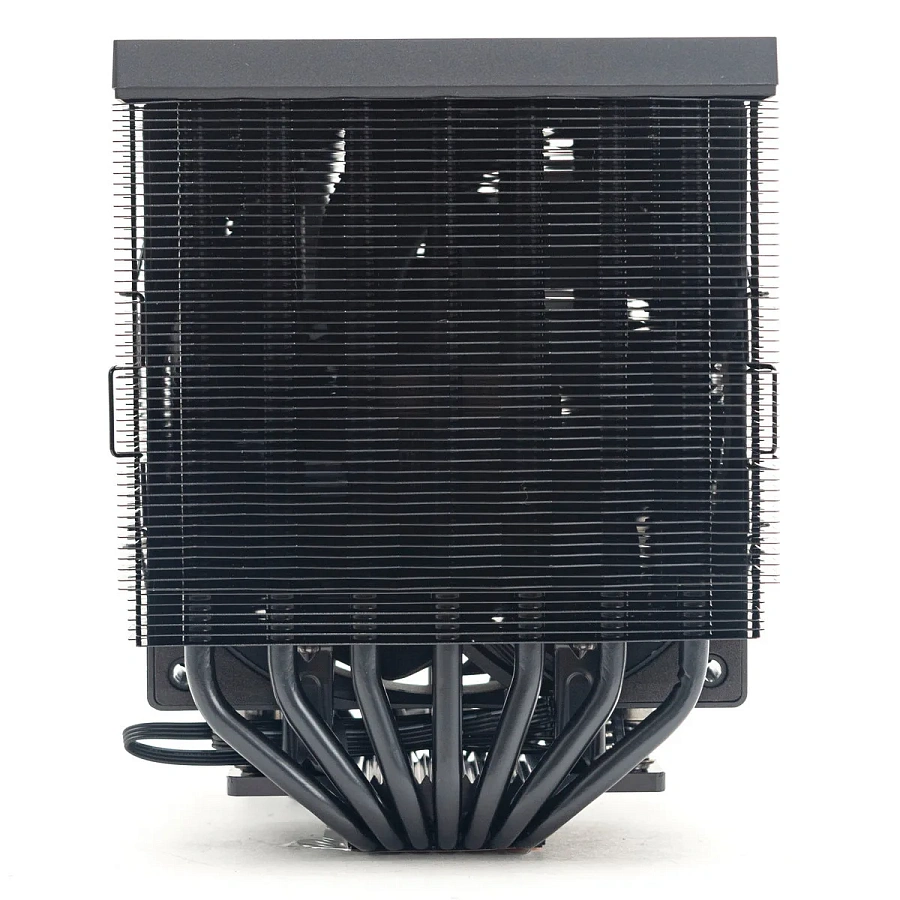

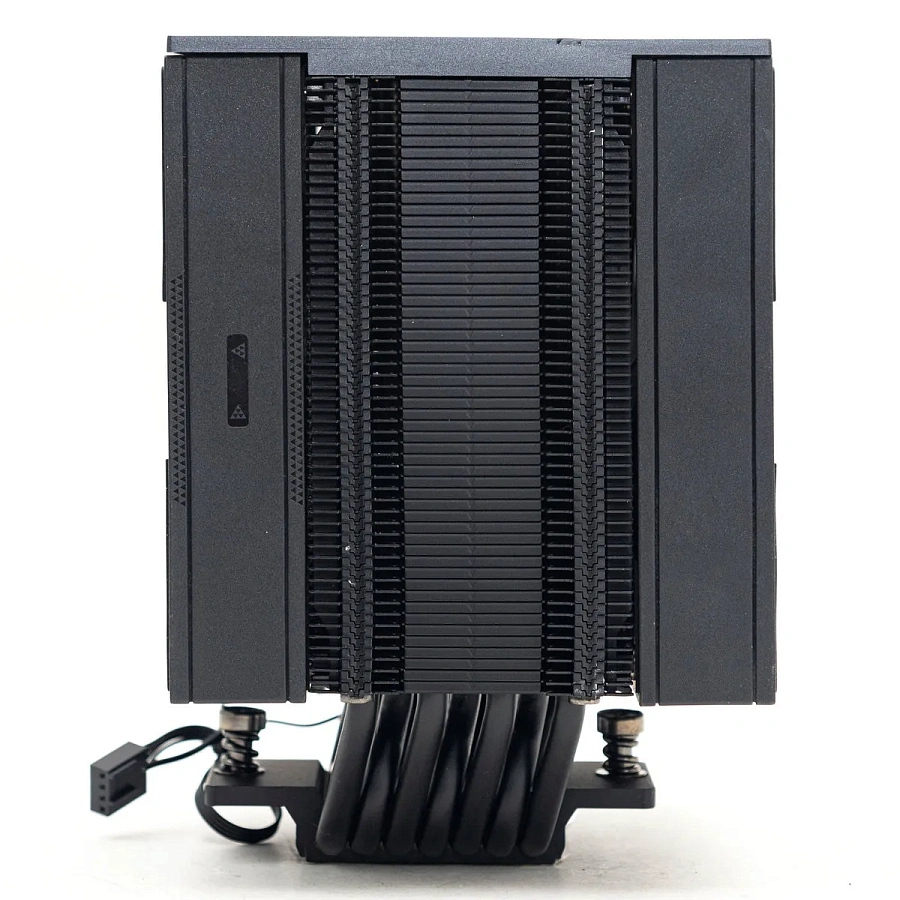

Двухбашенный радиатор с двумя вентиляторами, внешне и по конструкции похож на модель RT620Pro TC, отличие в количестве трубок.

Семь трубок проходят через тела радиаторов в один ряд.

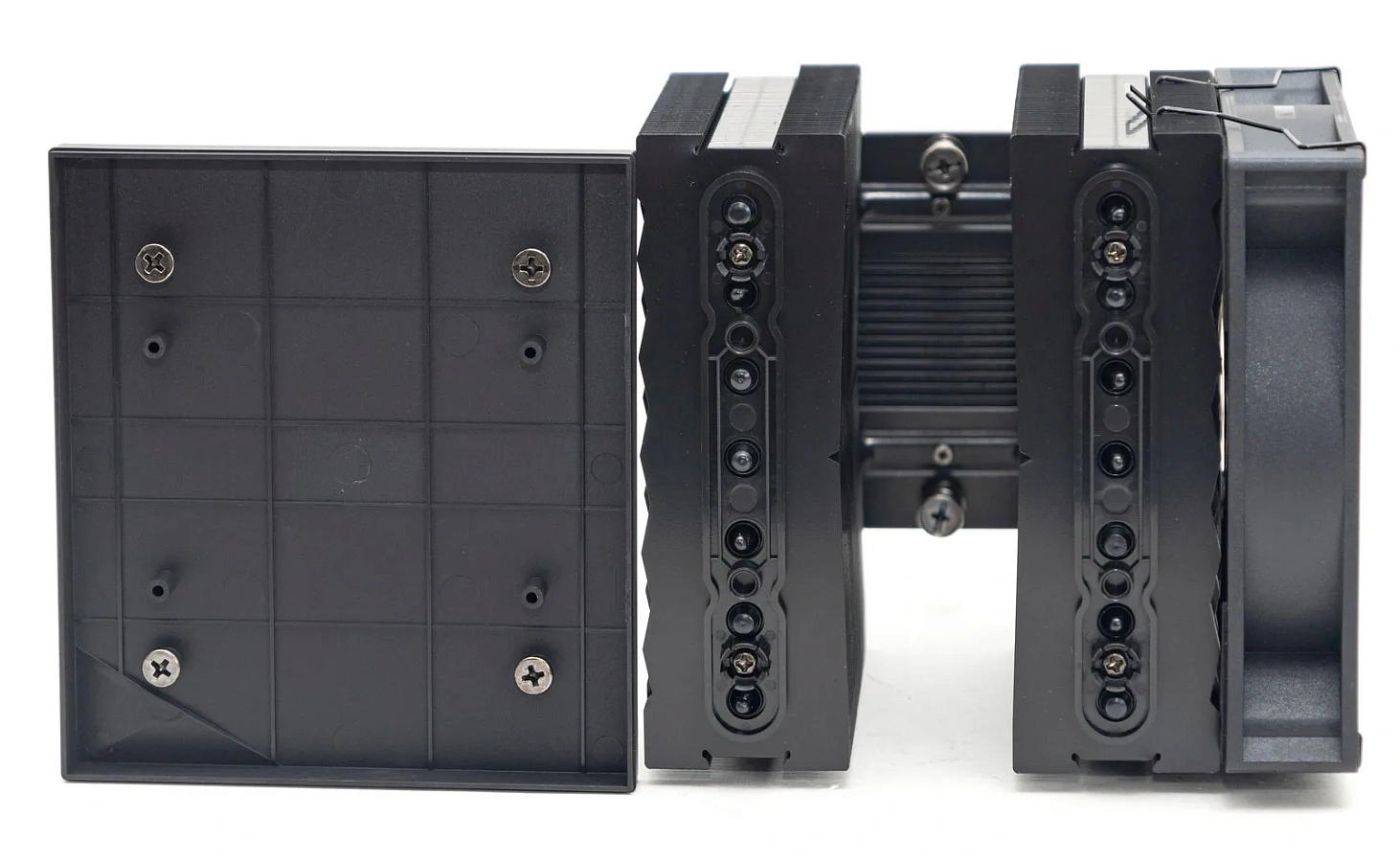

Сверху также прикручены направляющие, к ни крепится на магниты и направляющие, декоративная пластиковая пластина.

Снизу радиаторы укрепляются стойками к основанию. Прижимная пластина вдоль радиаторов с двумя винтами крепления.

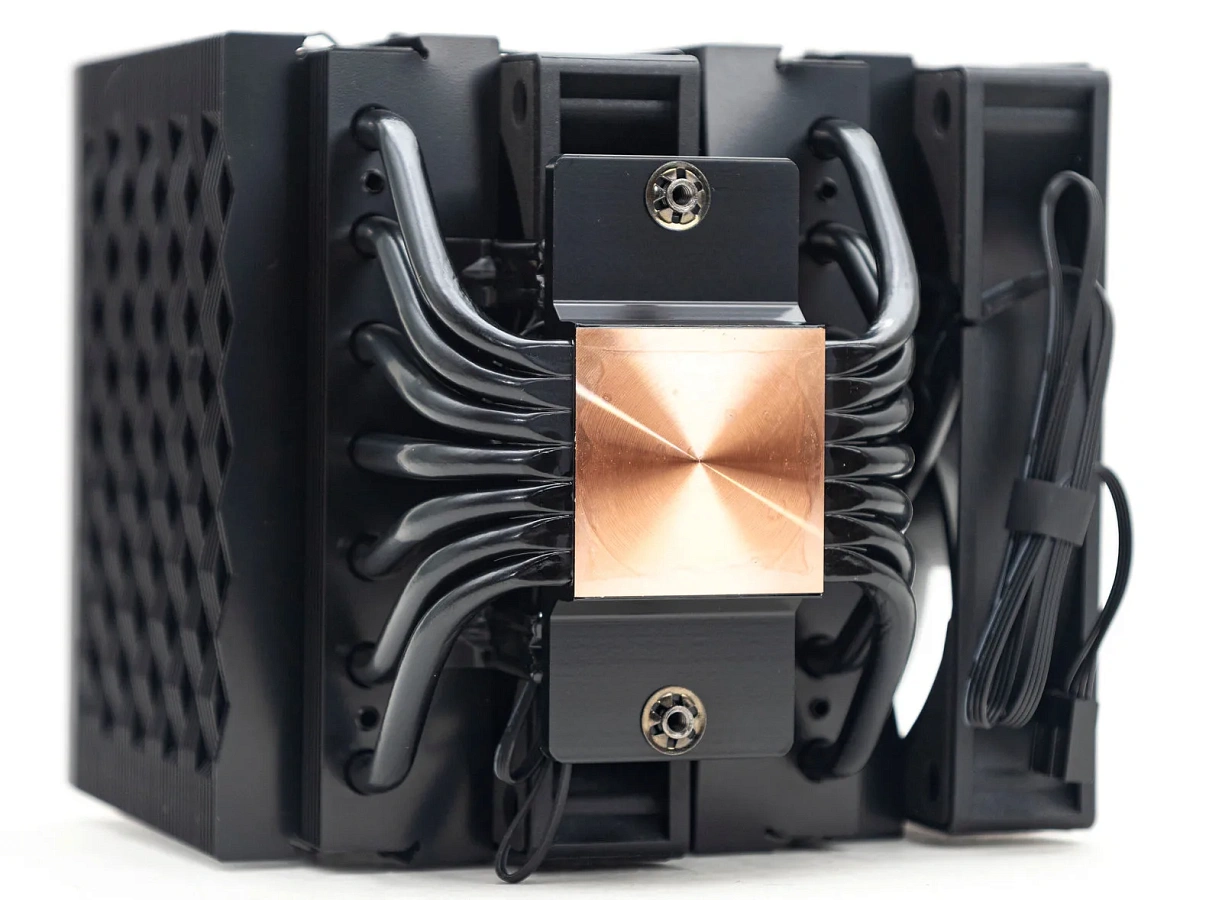

Трубки впрессованы в основание, пропаяны и закрыты медной пластиной.

Вентиляторы идентичны предыдущим моделям, без подсветки.

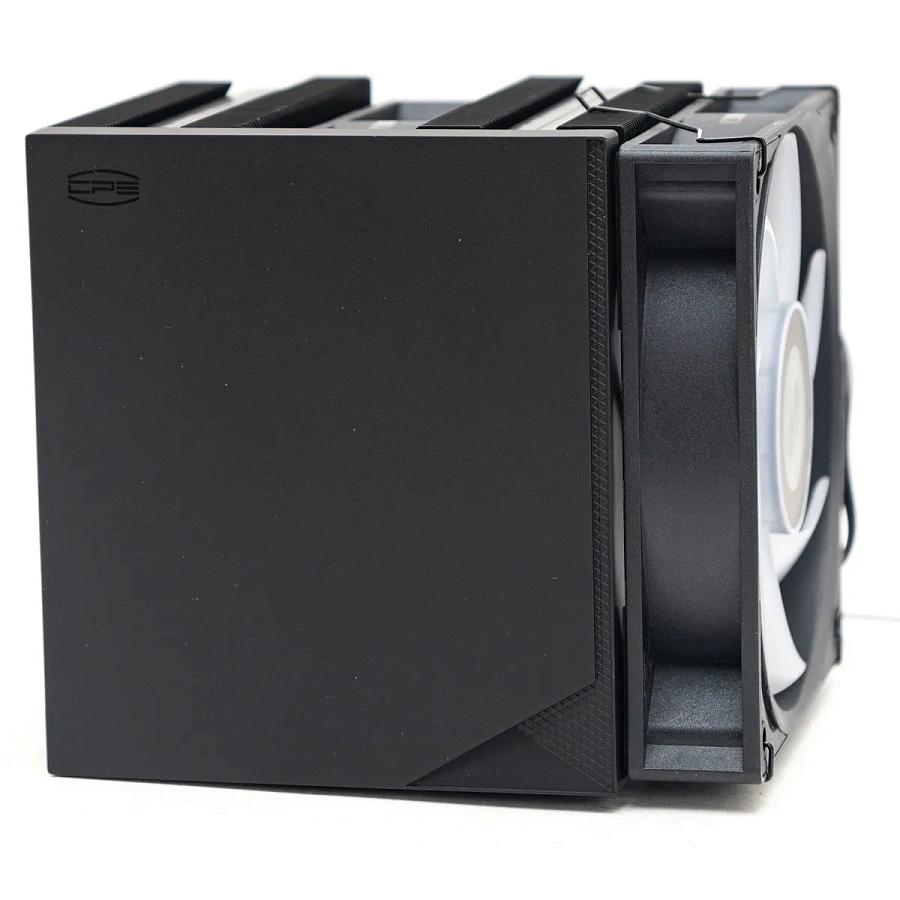

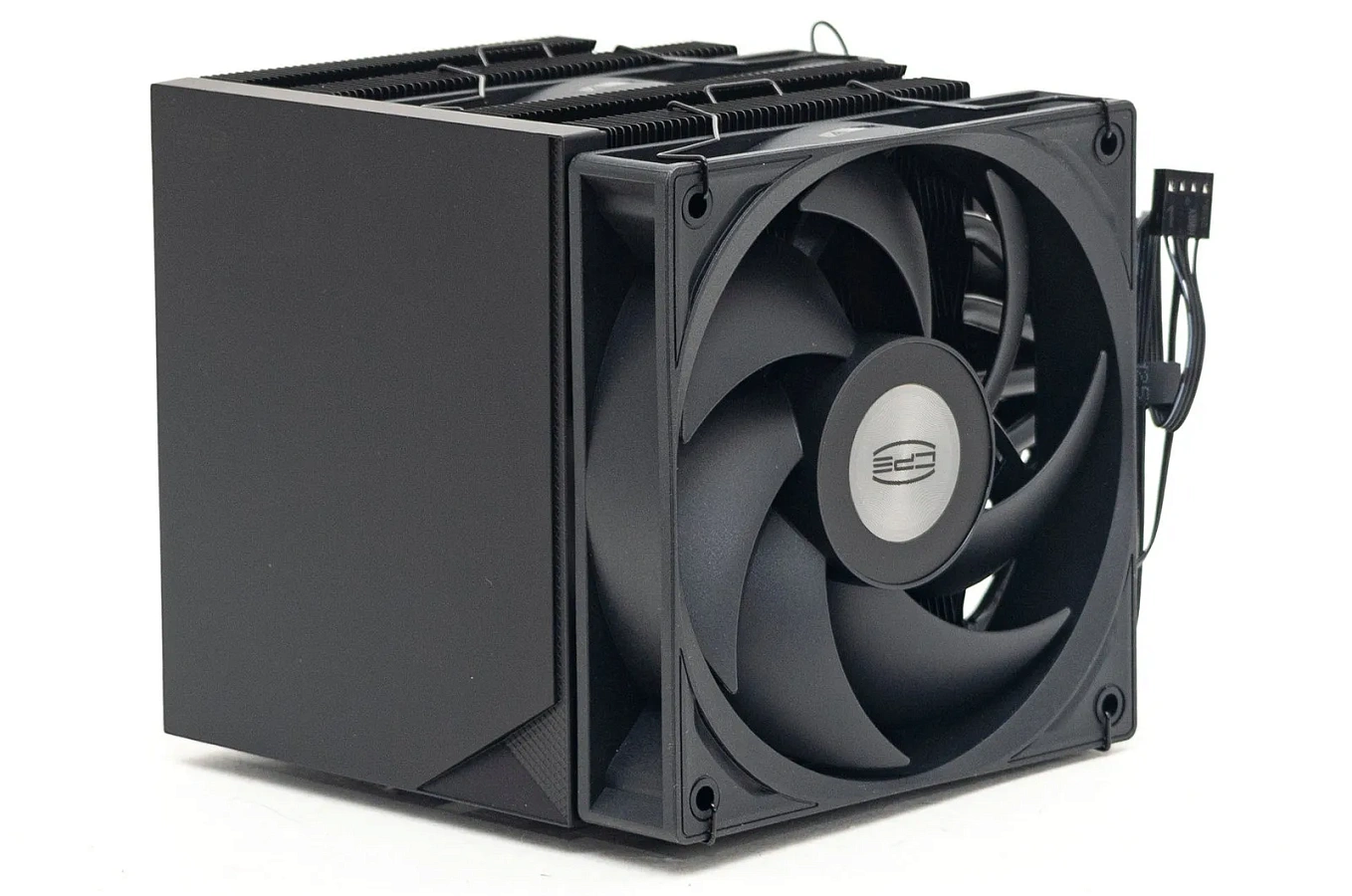

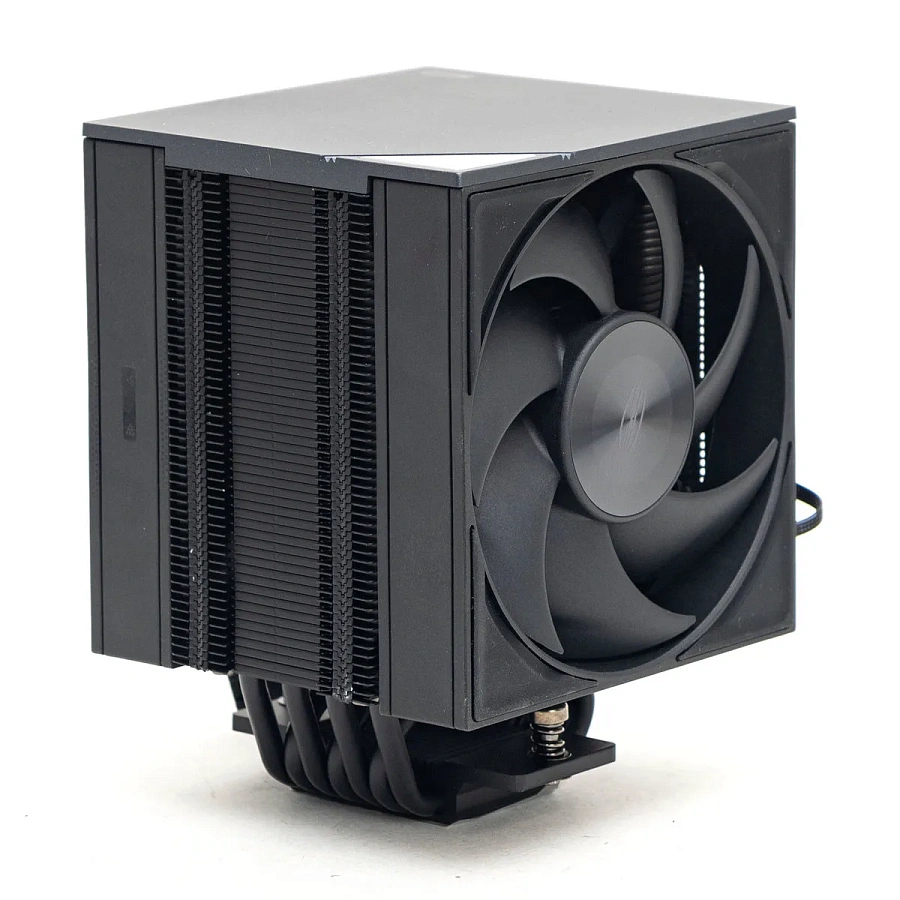

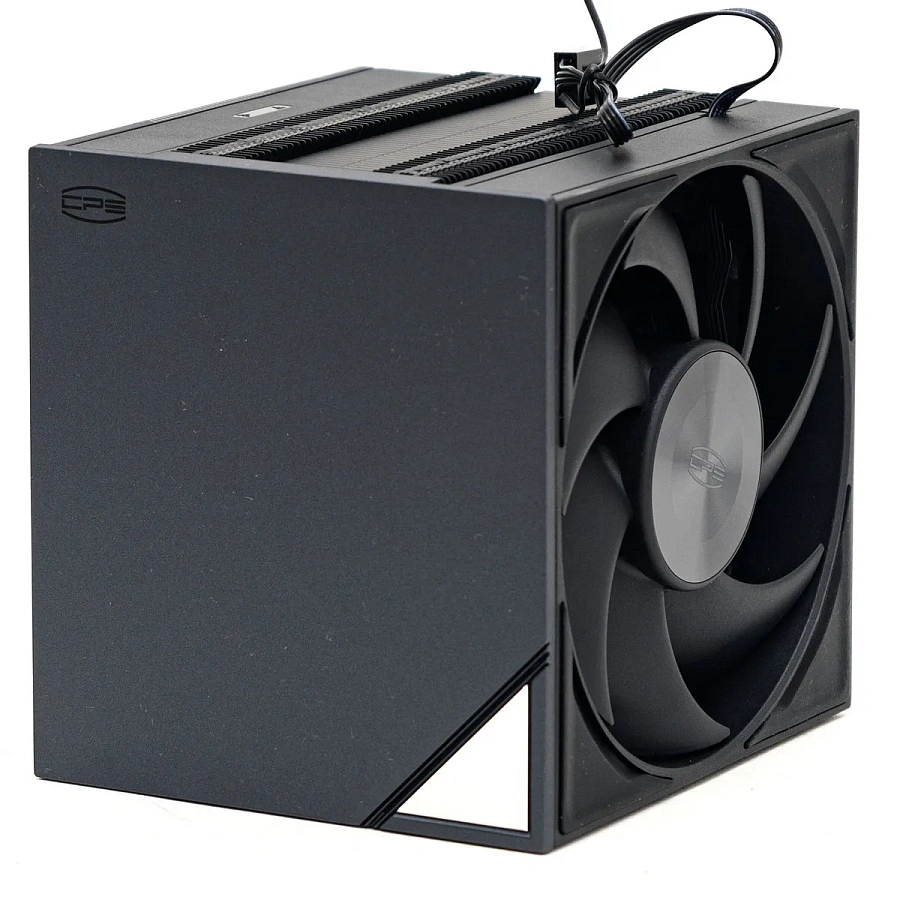

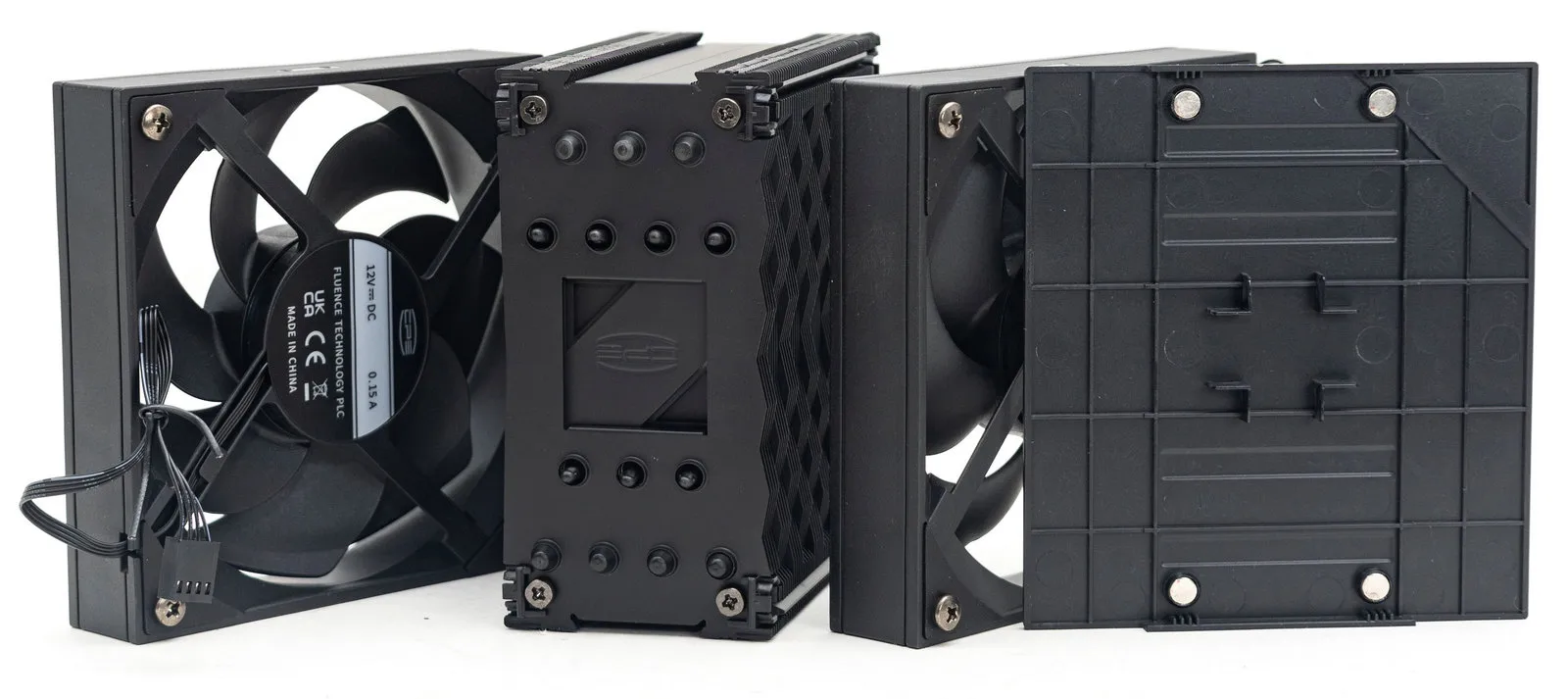

RZ700D

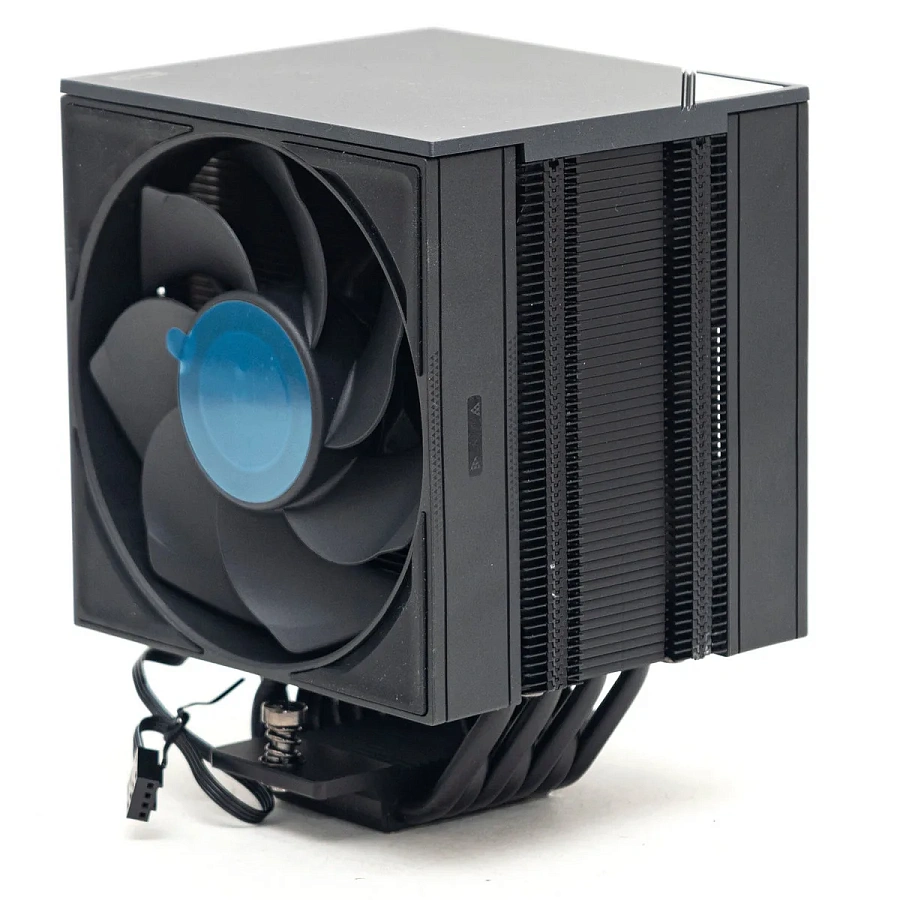

Данная модель из другой серии, и она имеет существенные отличия.

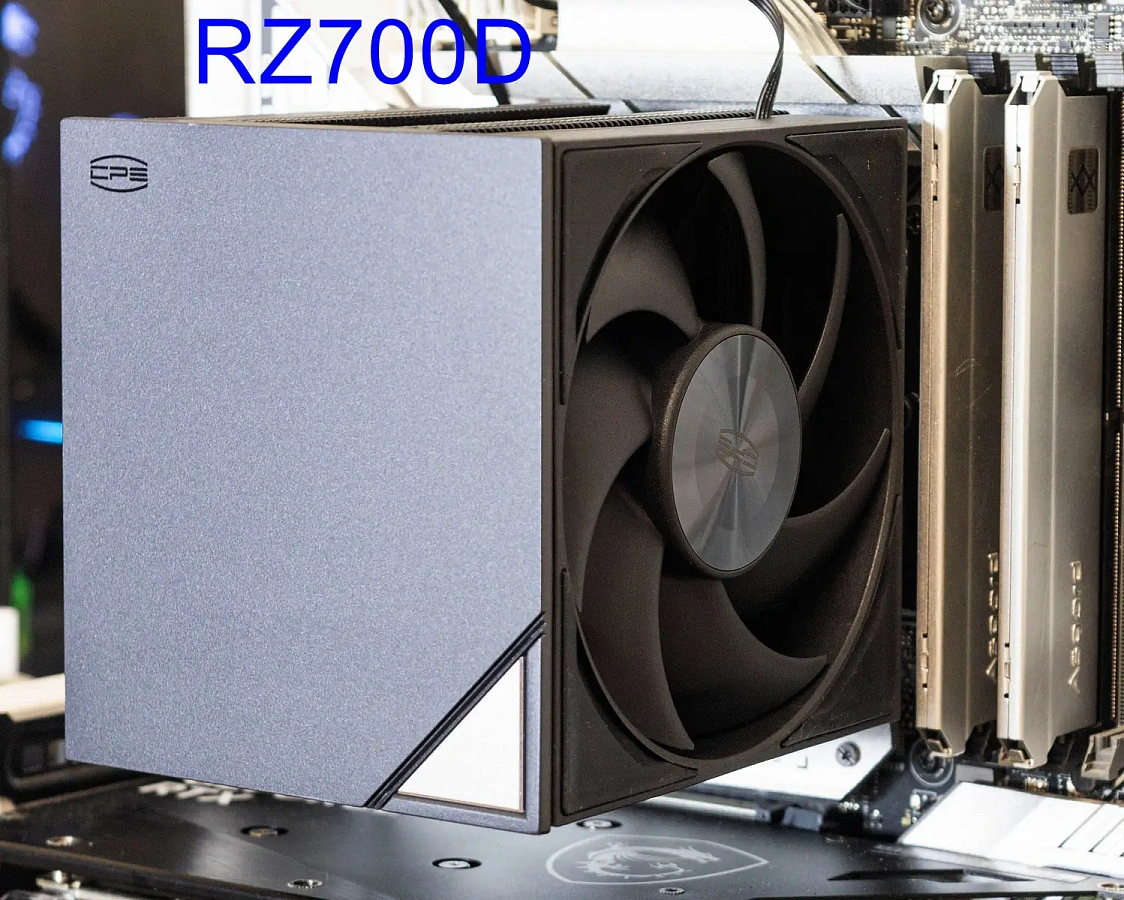

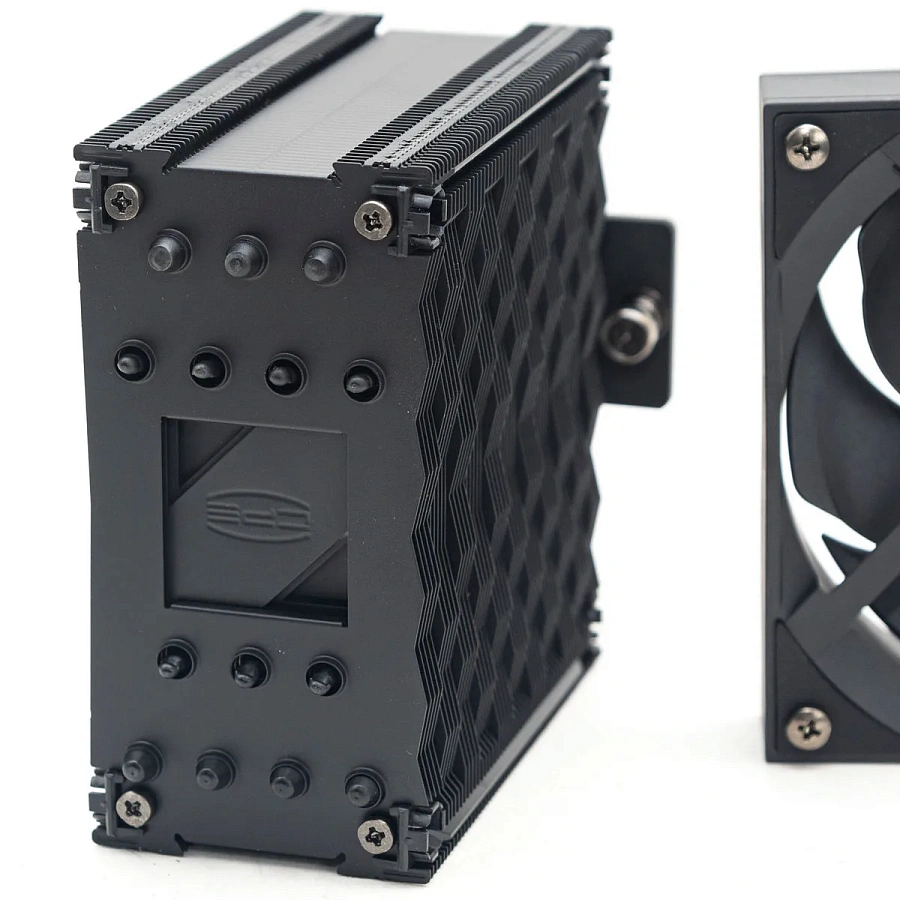

Радиатор смещен немного относительно центральной оси к тыльной стороне. Это необходимо чтобы не перекрывать планки памяти в слотах материнской платы. Пластины радиаторов с тыльной стороны имеют фигурный рельеф, по нему можно ориентироваться при установке и сборке кулера.

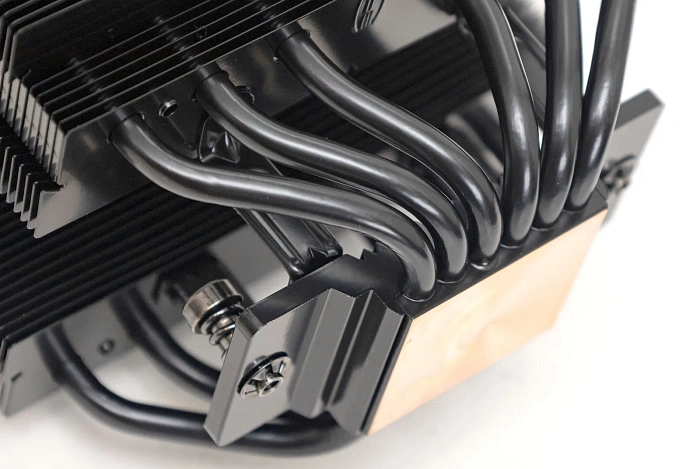

Семь тепловых трубок размещены в однобашенном радиаторе. Трубки проходят в два ряда: U-образно поочередно смещаясь друг относительно друга.

Прижимная пластина расположена поперек башни, два подпружиненных винта для прижима к кронштейнам.

Сверху вся конструкция, радиатор и вентиляторы, закрываются декоративной пластиной с логотипом и серебристым уголком. Крепление на магниты.

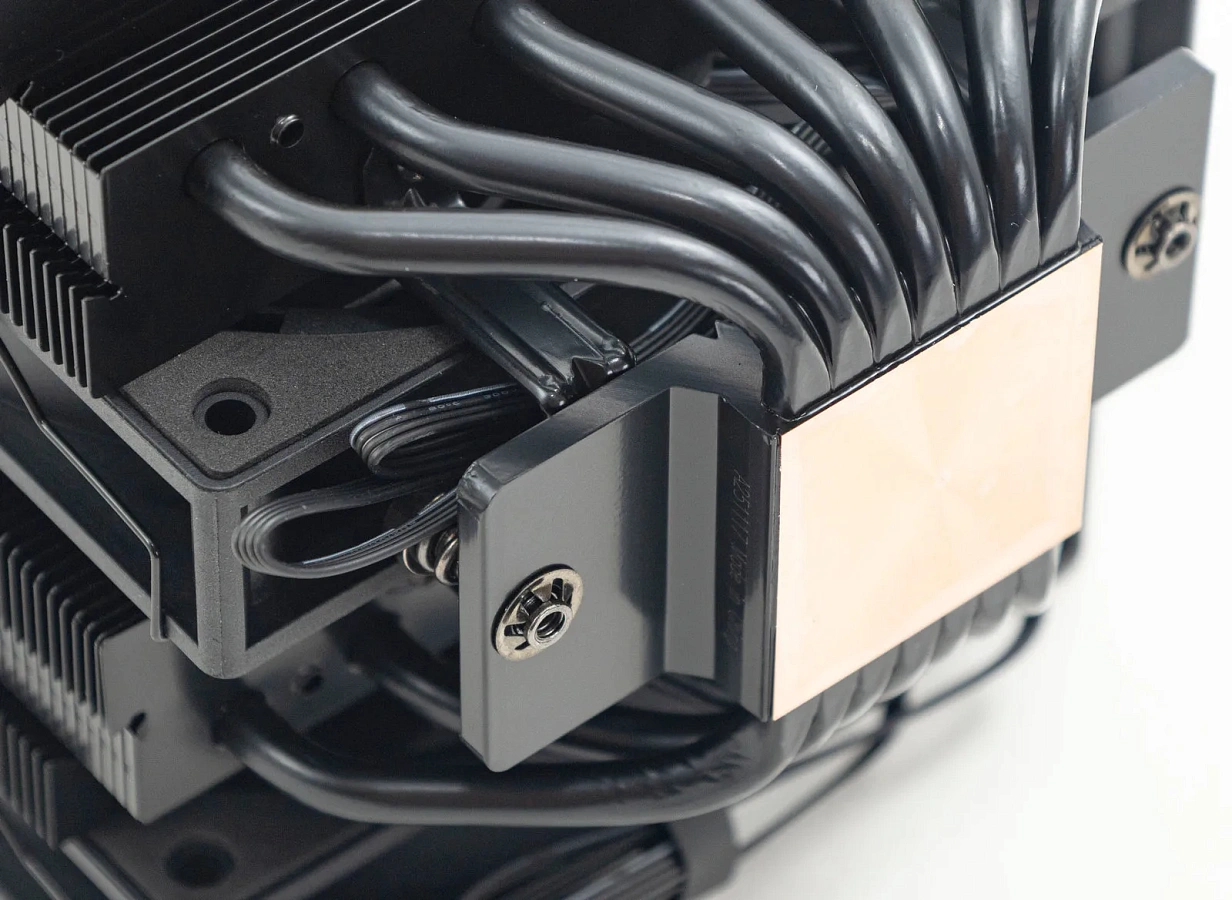

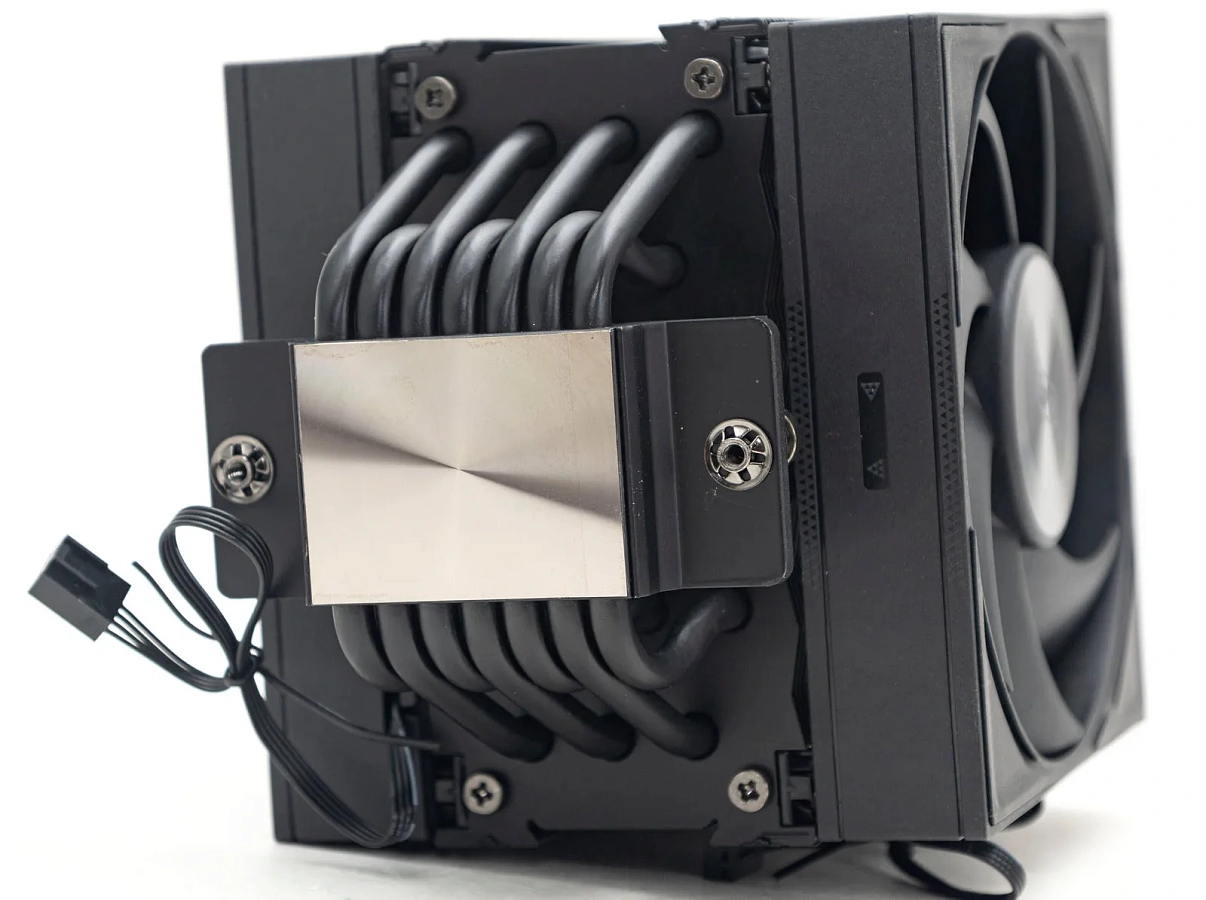

Трубки впрессованы в основание, в описание указана полимеризационная сварка. Сверху они закрыты медной никелированной пластиной. Теплораспределительная пластина прямоугольной формы 38×48 мм.

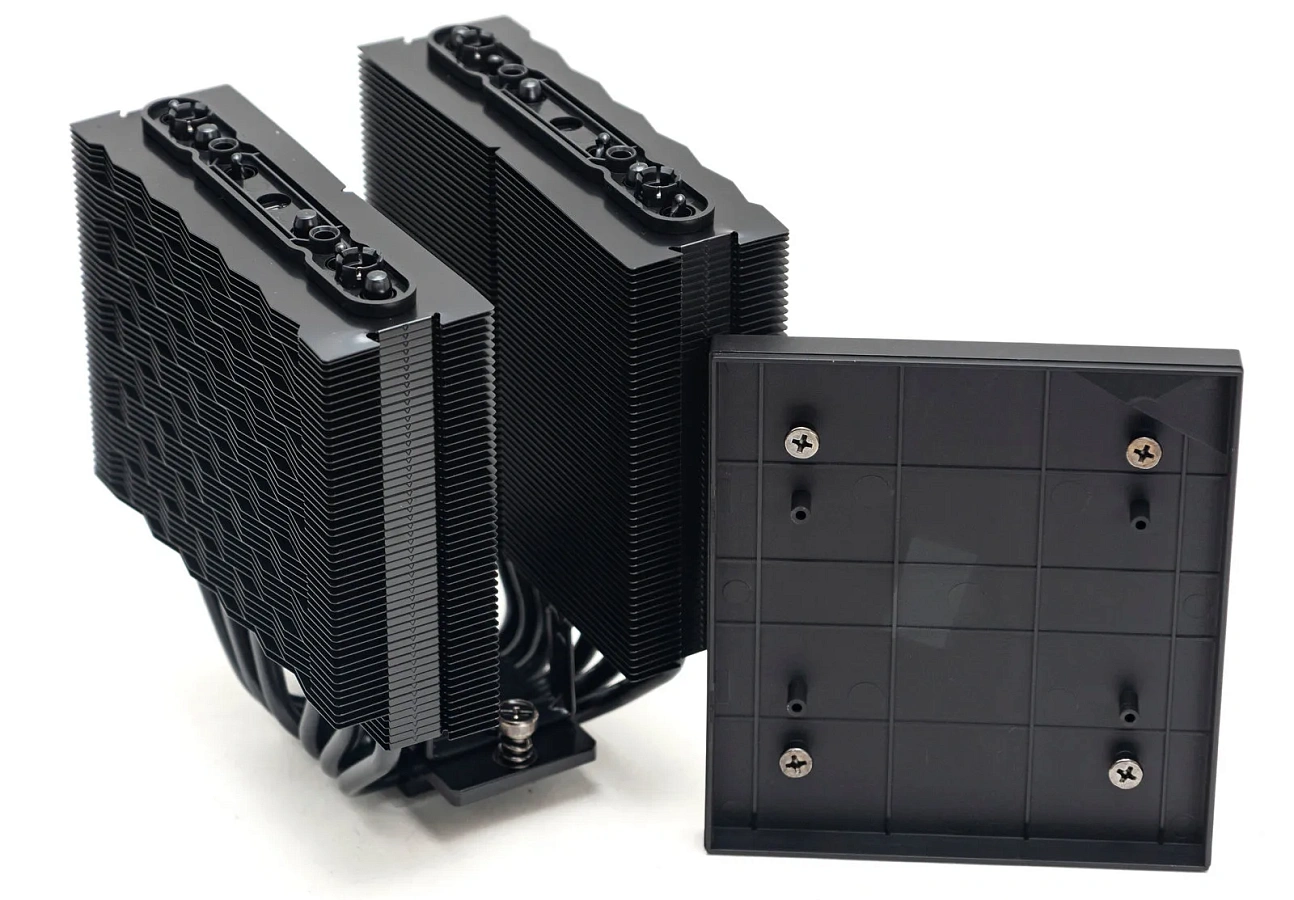

Вентиляторы также крепятся на магниты в специальные пластиковые пазы. Магниты сделаны в виде винтов под крестовую отвертку, вкручиваются снизу и сверху радиатора.

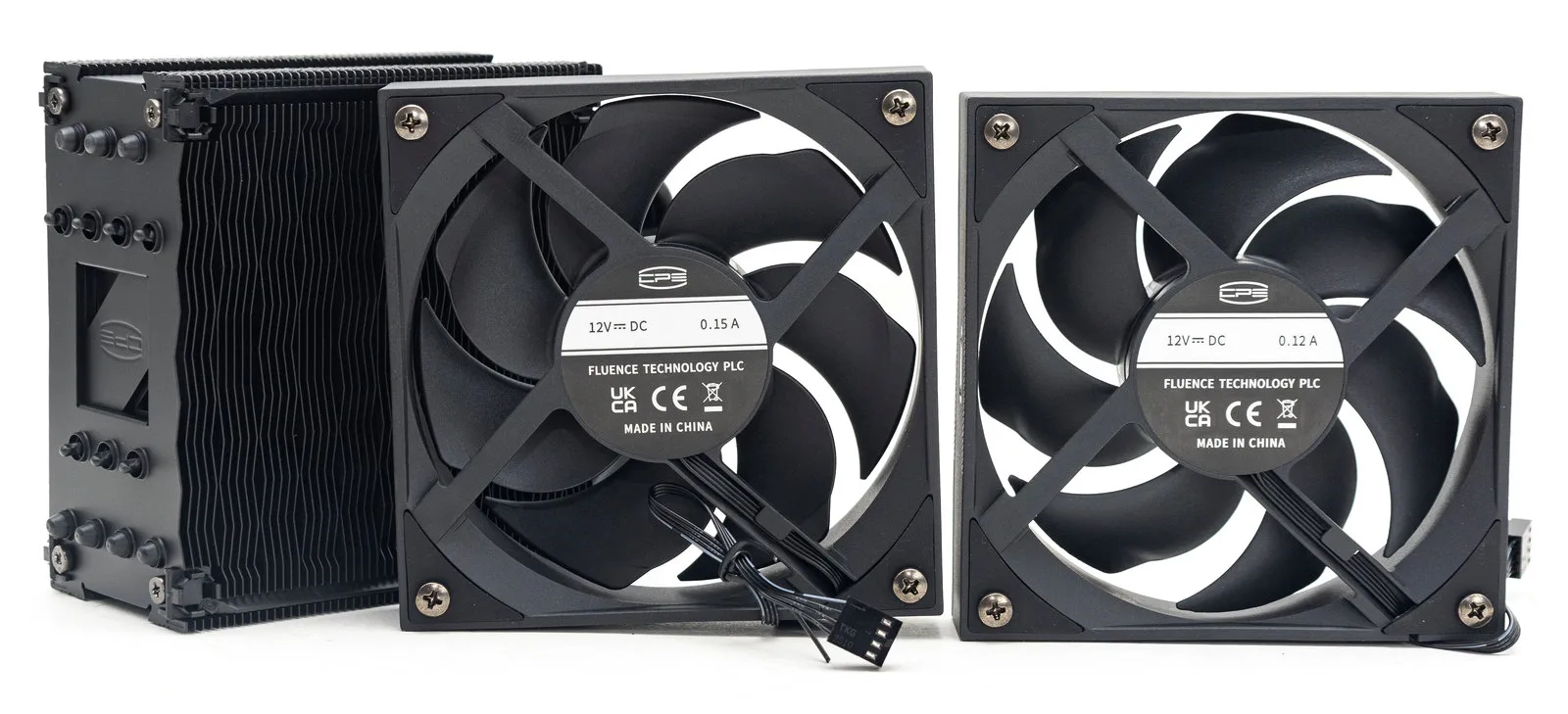

Вентиляторы в комплекте отличаются от предыдущих по своей конструкции, лопасти имеют волнистый профиль лопастей. Их корпус с ровными гладкими торцами, он более массивный по весу. Два вентилятора отличаются по характеристикам, тот, что закреплен с тыльной стороны реверсный, с меньшими оборотами.

Кабели от вентиляторов относительно короткие, достают только для рядом расположенных коннекторов, необходимо использовать комплектный удлинитель-разветвитель.

Тестирование

Тестовая конфигурация:

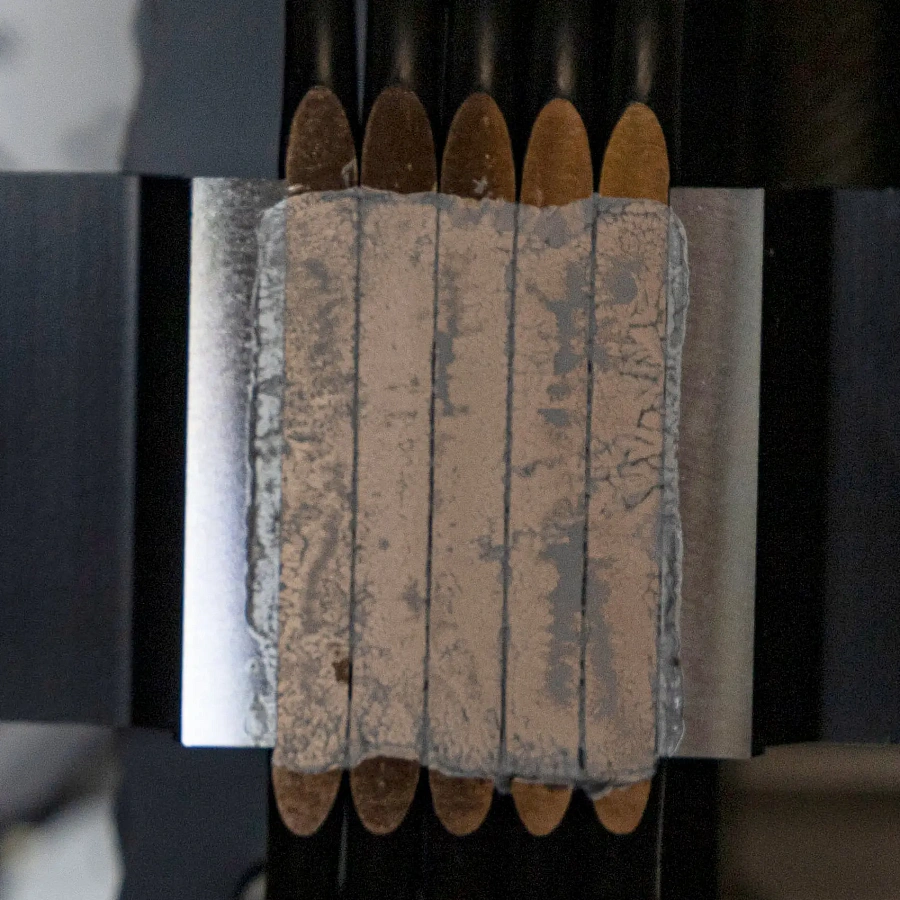

Установка и отпечаток термопасты

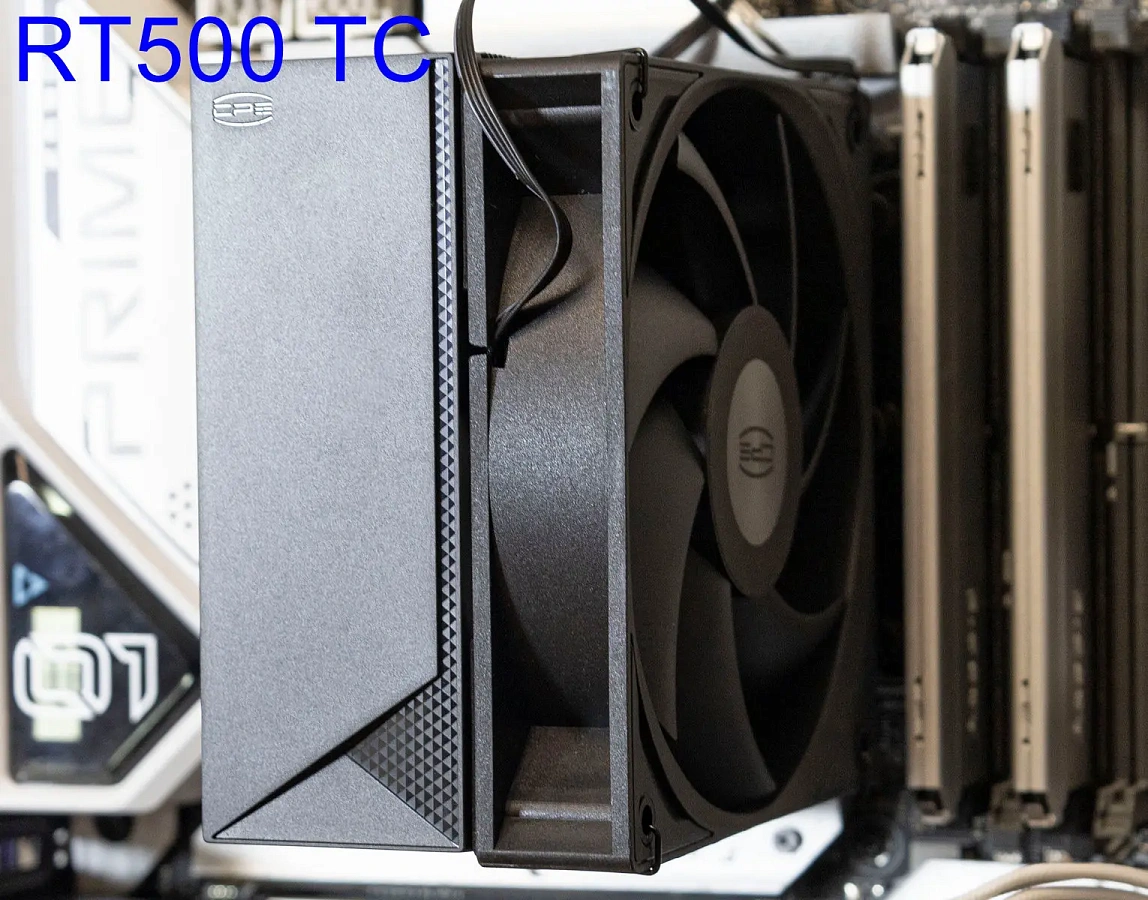

Монтаж для всех кулеров одинаковый, разница только в расположении прижимной пластины, вертикально или горизонтально, в зависимости от её положения, в комплекте для сокетов AMD кронштейны разного размера.

Во всех моделях кулеров вначале прикручиваем радиатор к сокету, и только потом устанавливаем вентиляторы и закрепляем декоративные панели.

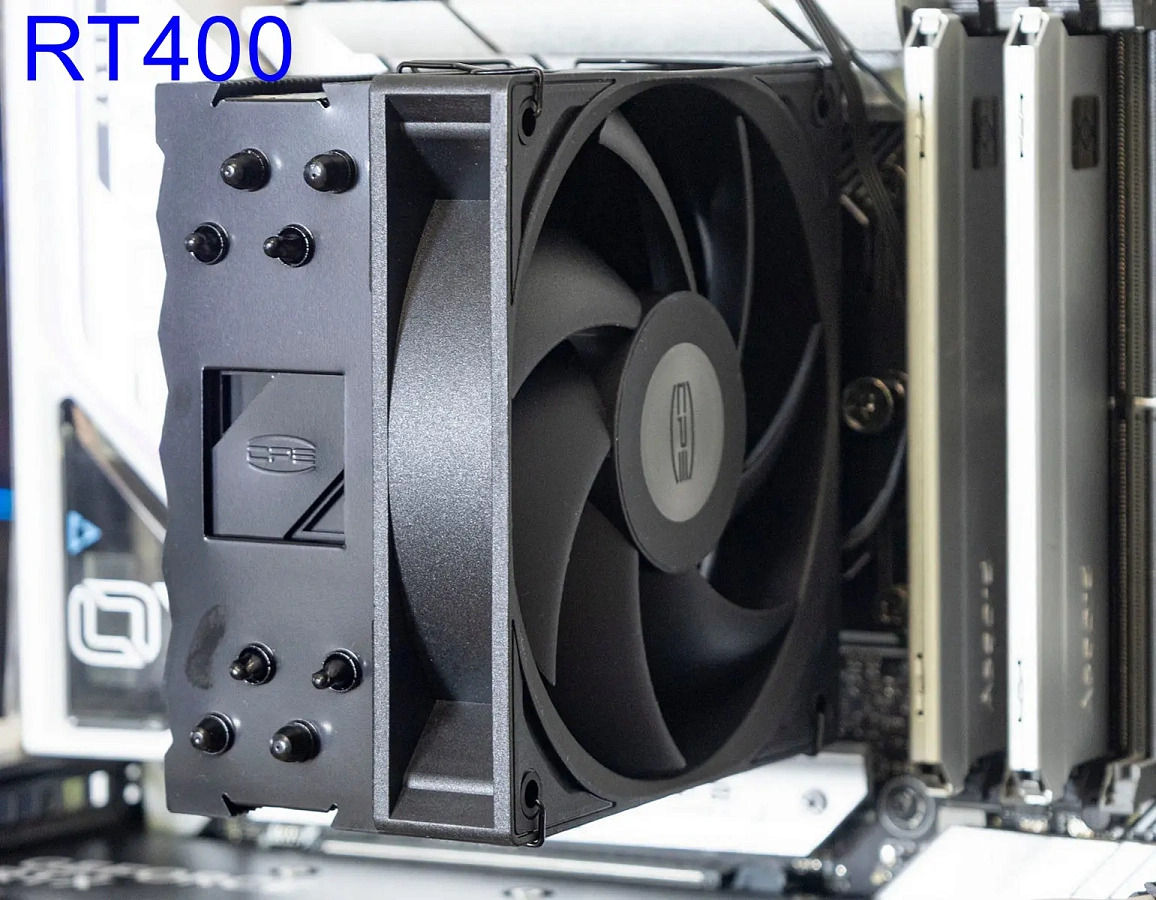

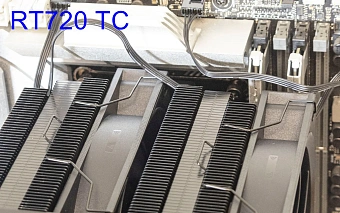

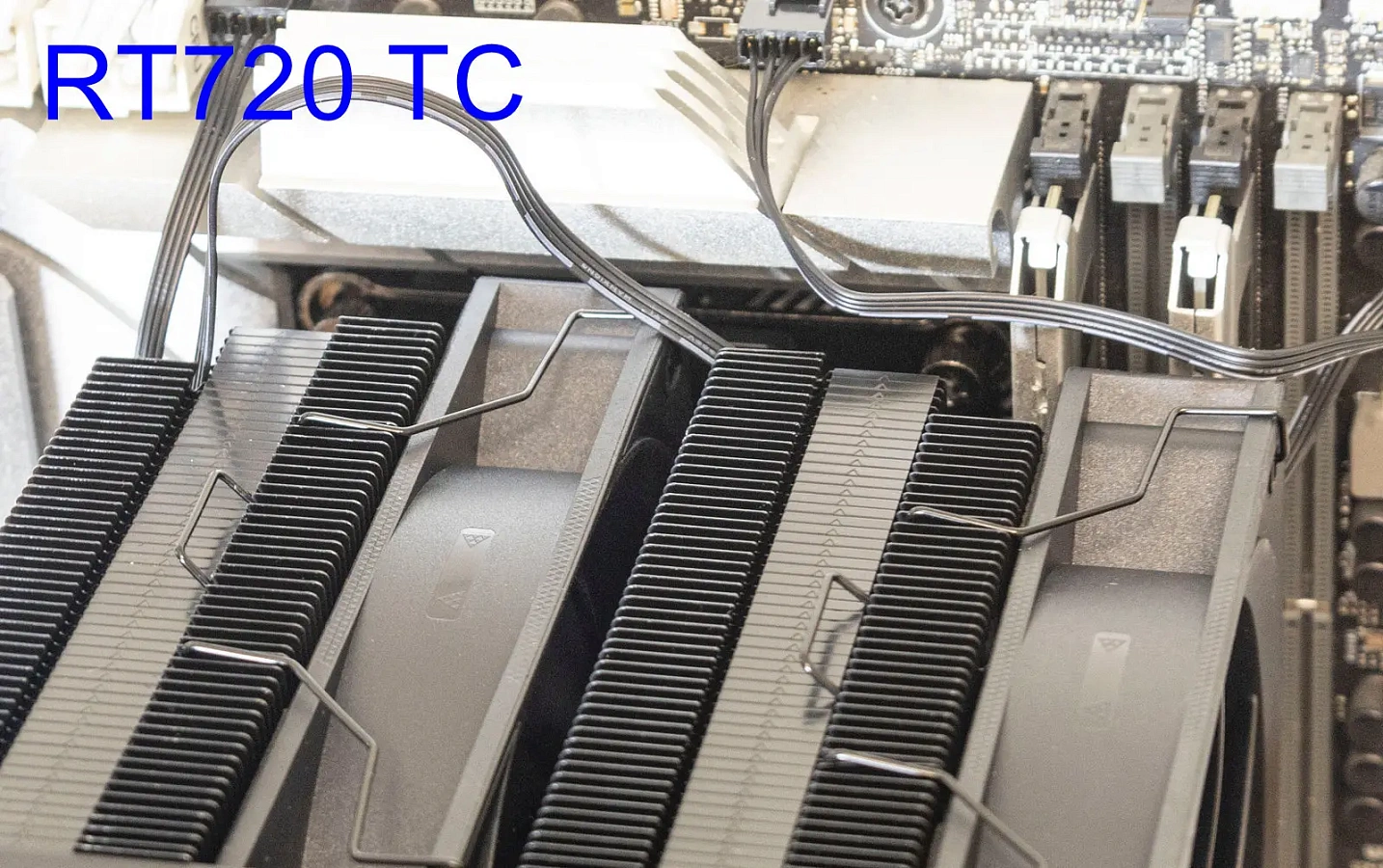

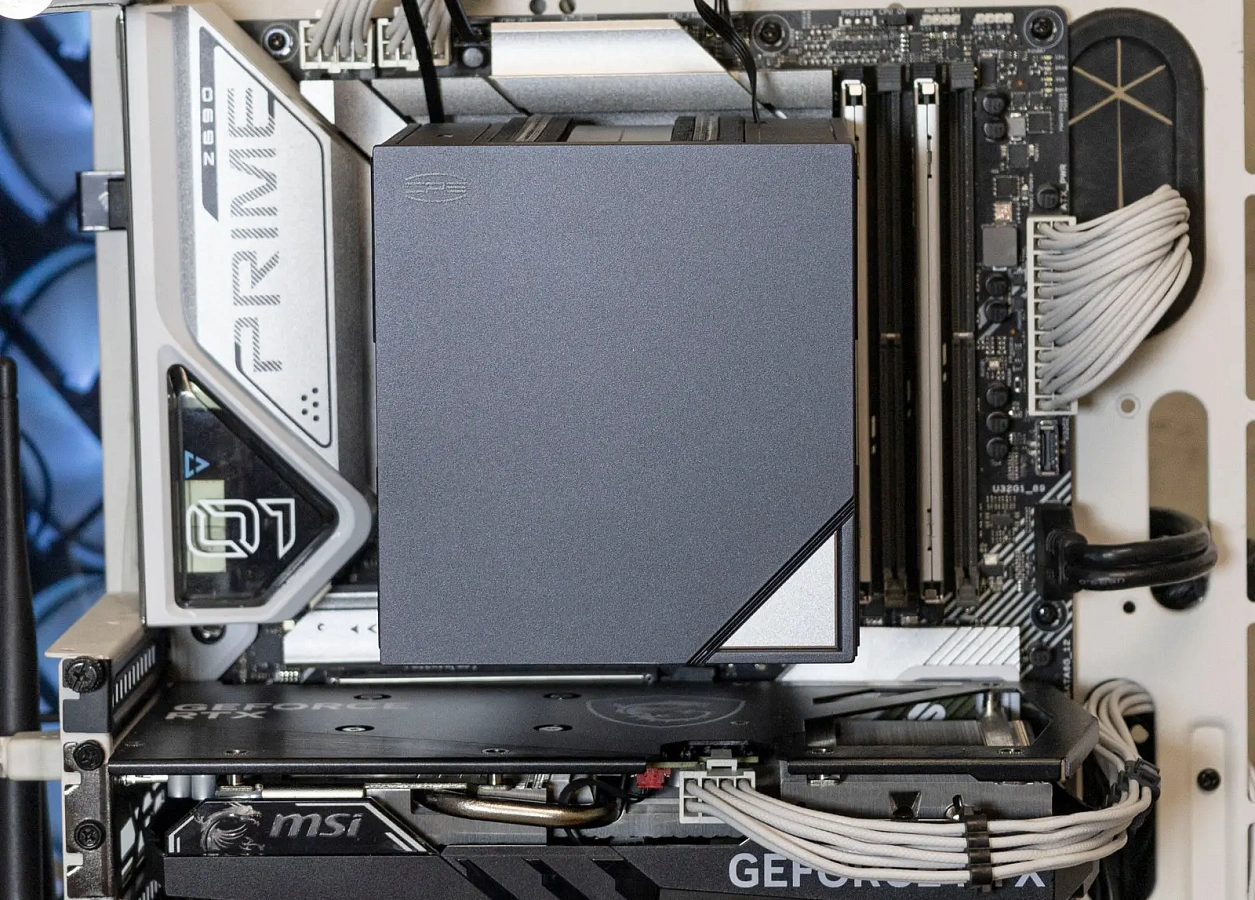

Внешние вентиляторы двухбашенных моделей накрывают слоты оперативной памяти. Модули с крупными радиаторами можно поставить только если сам вентилятор сместить относительно радиатора, но это не во всех корпусах получится, и при подборе комплектующих нужно учитывать этот момент.

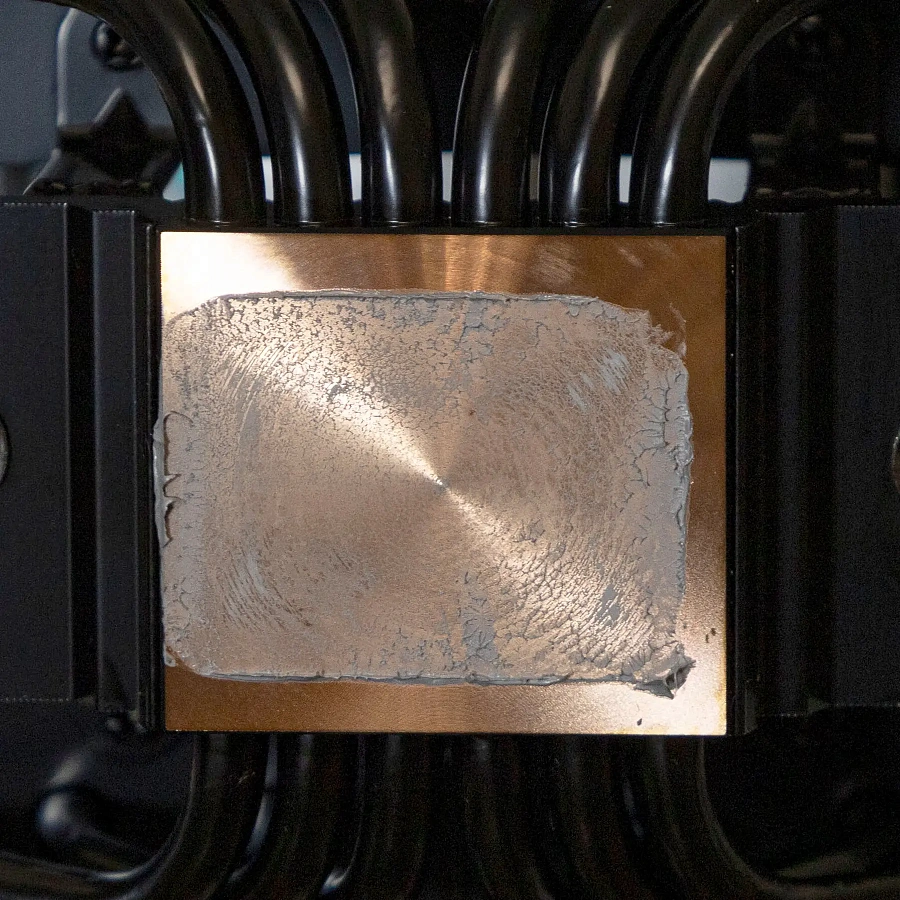

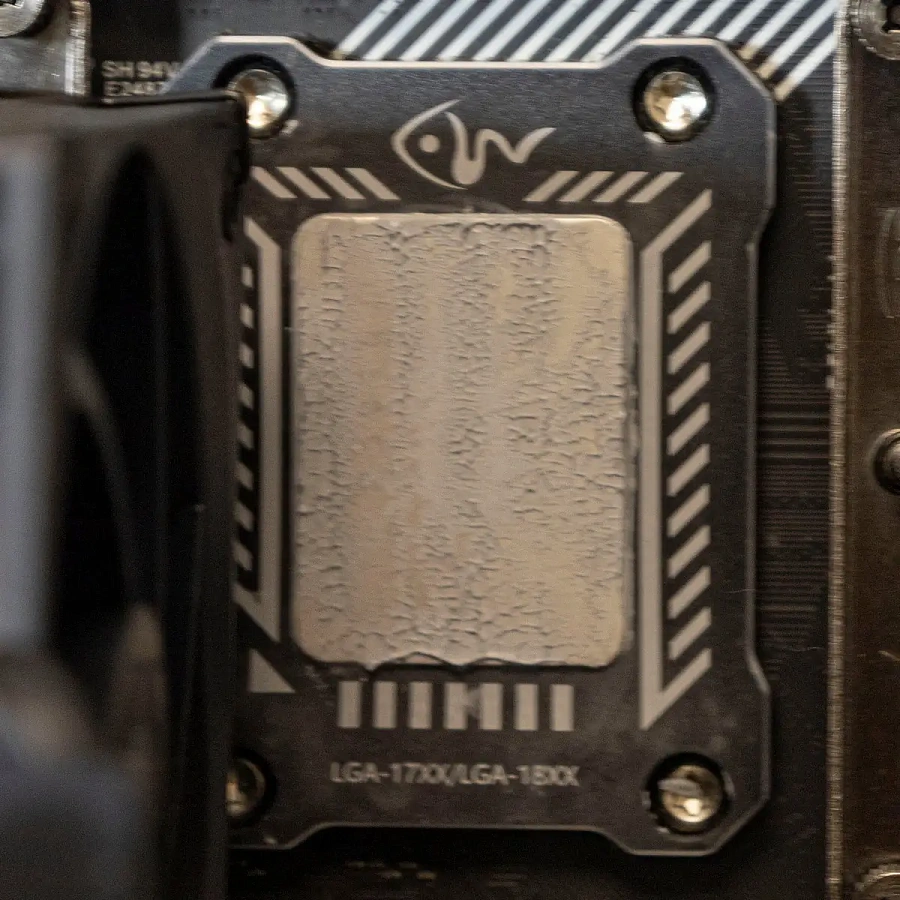

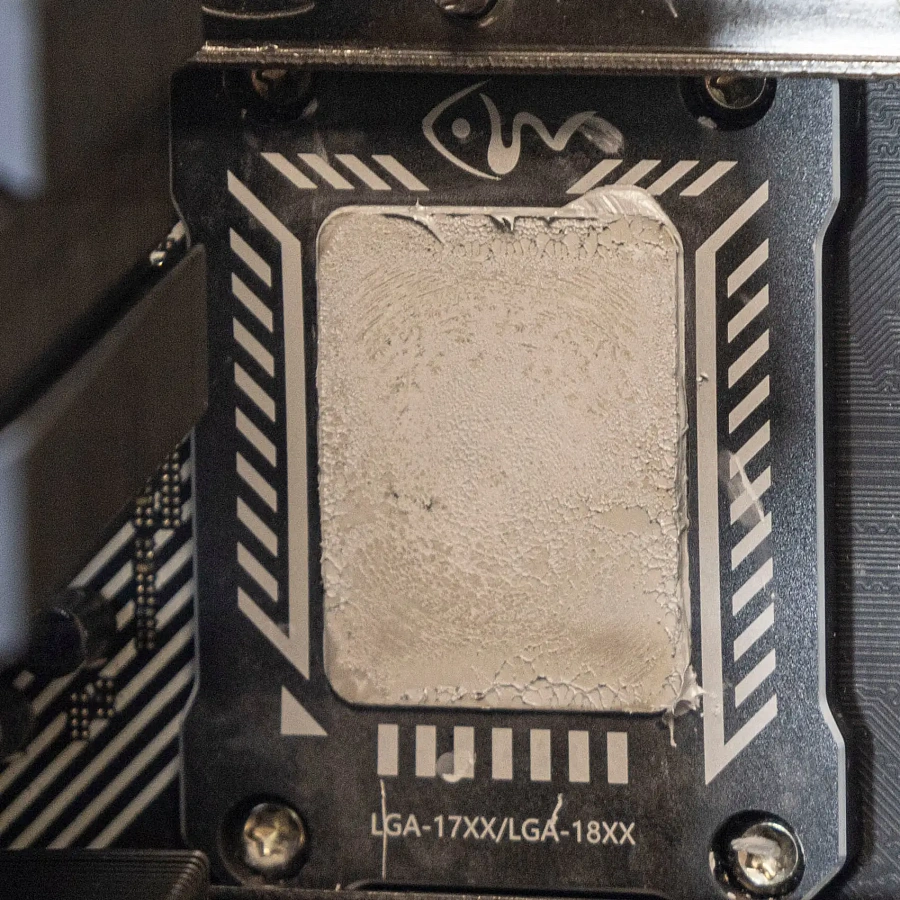

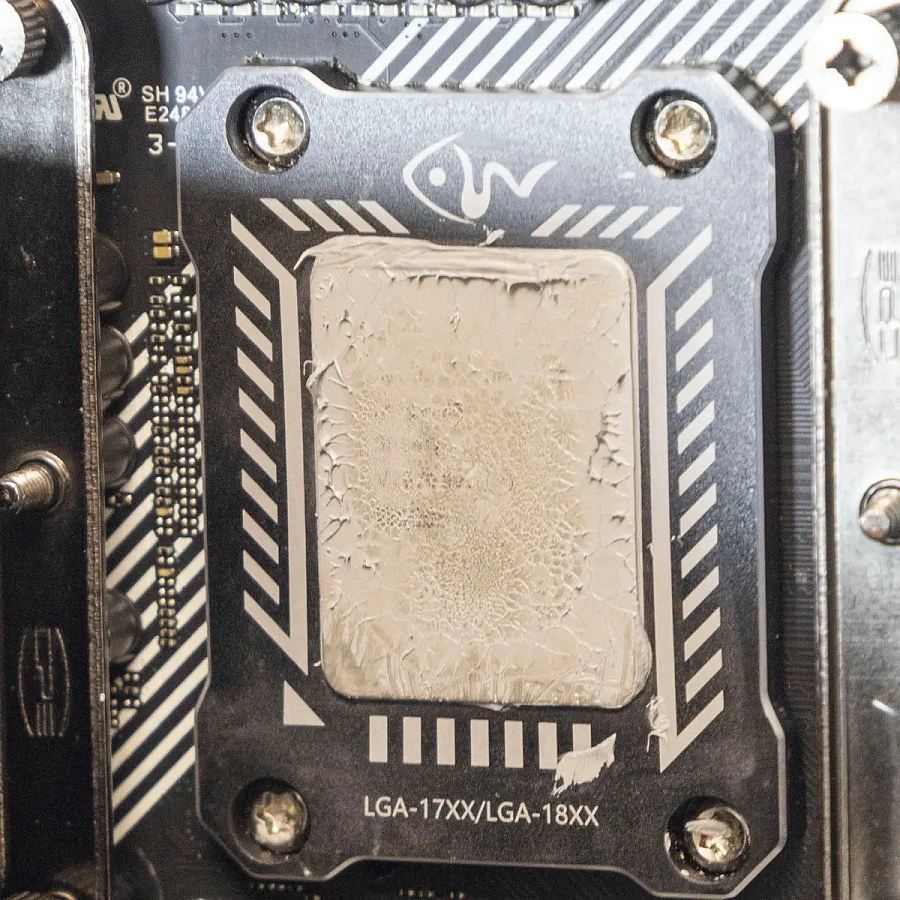

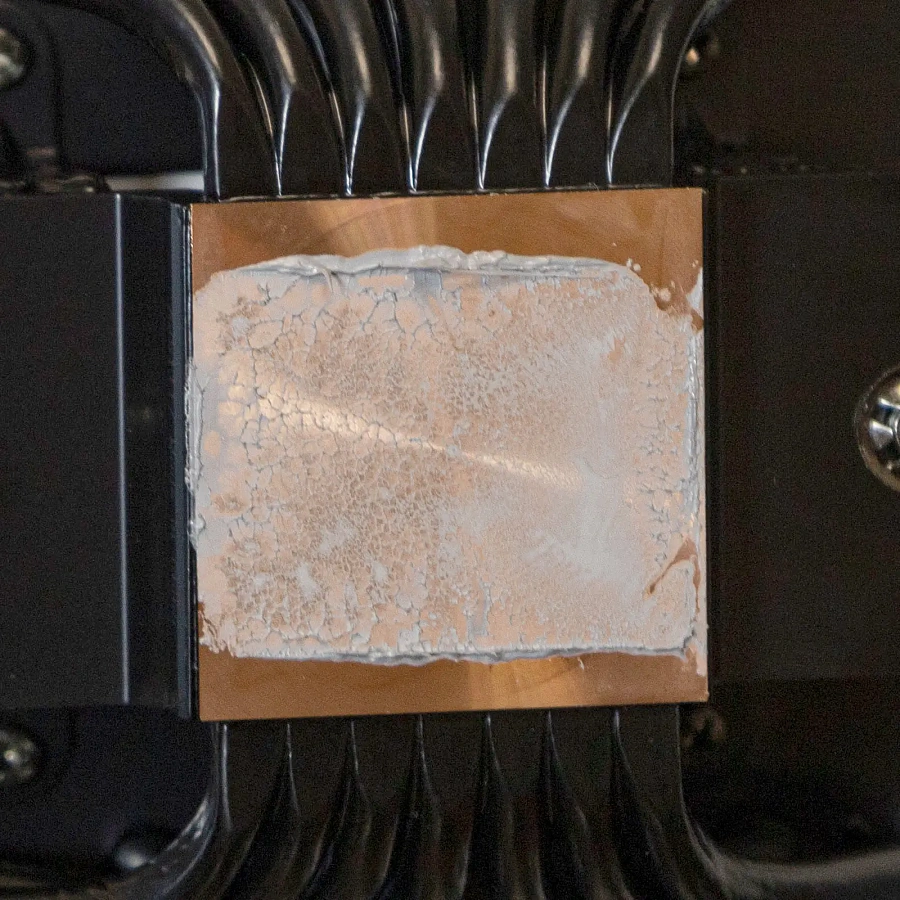

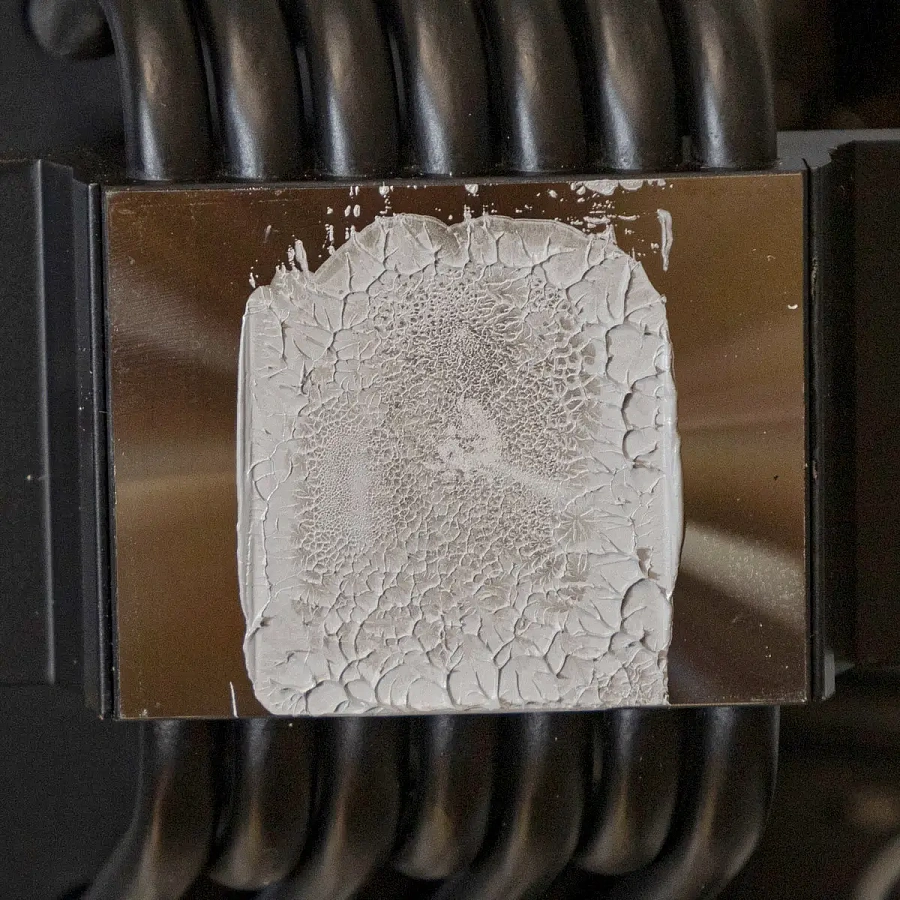

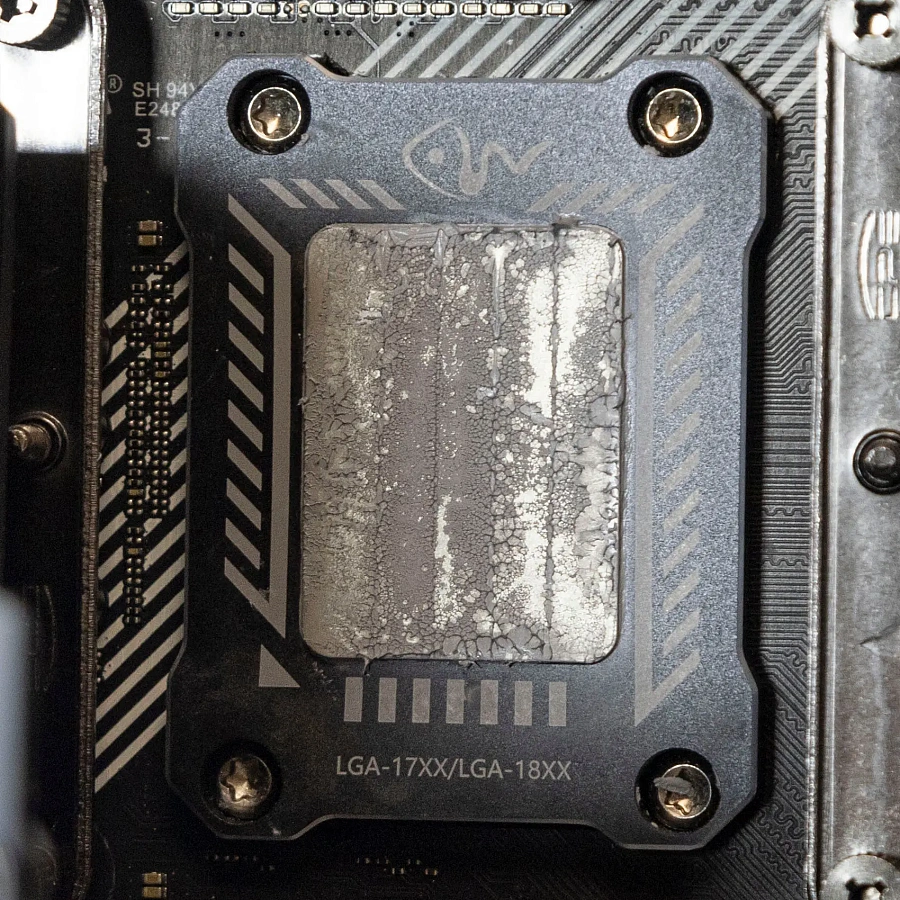

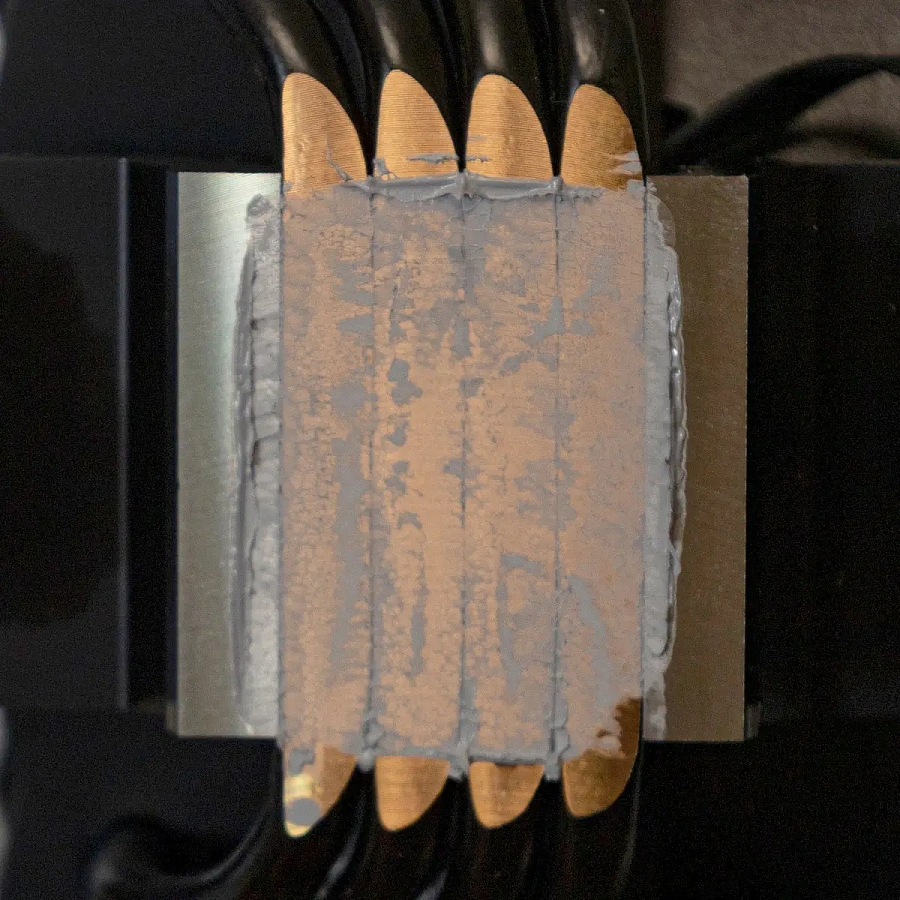

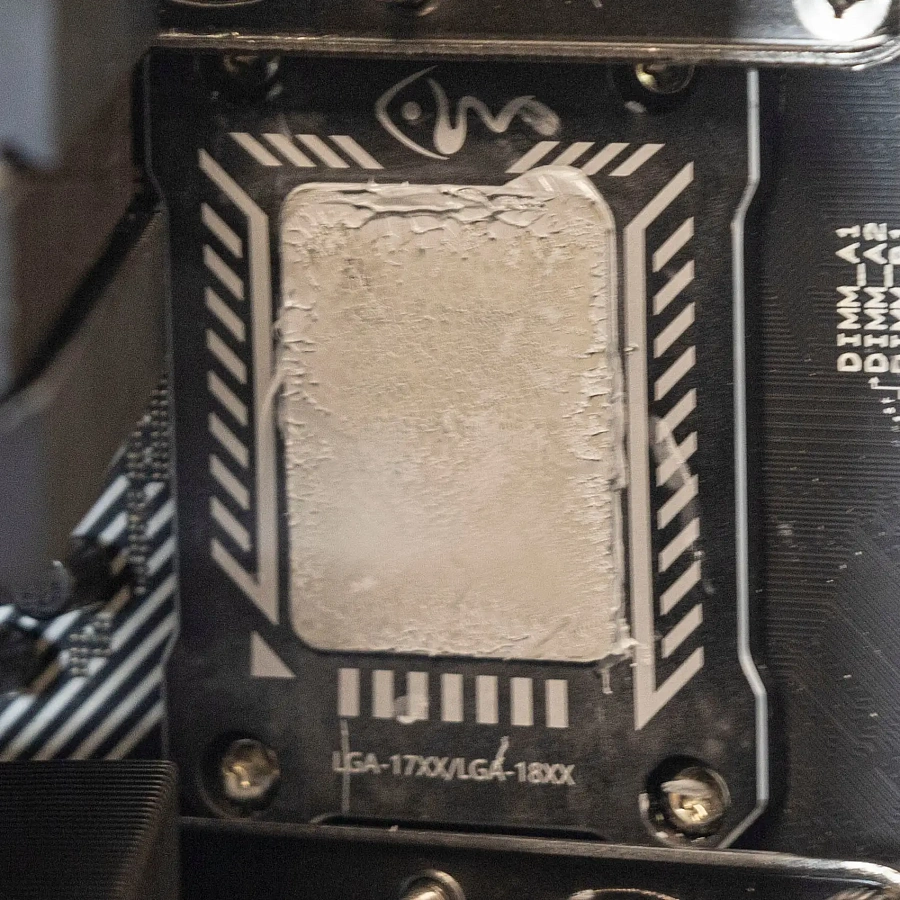

Основание у всех рассмотренных моделей ровное, прижим к крышке процессора равномерный, плотный. Излишки термопасты выдавливаются, остается тонкий равномерный слой. У моделей с прямым контактом трубок на крышке процессора хорошо заметен характерный рисунок от них.

RT400

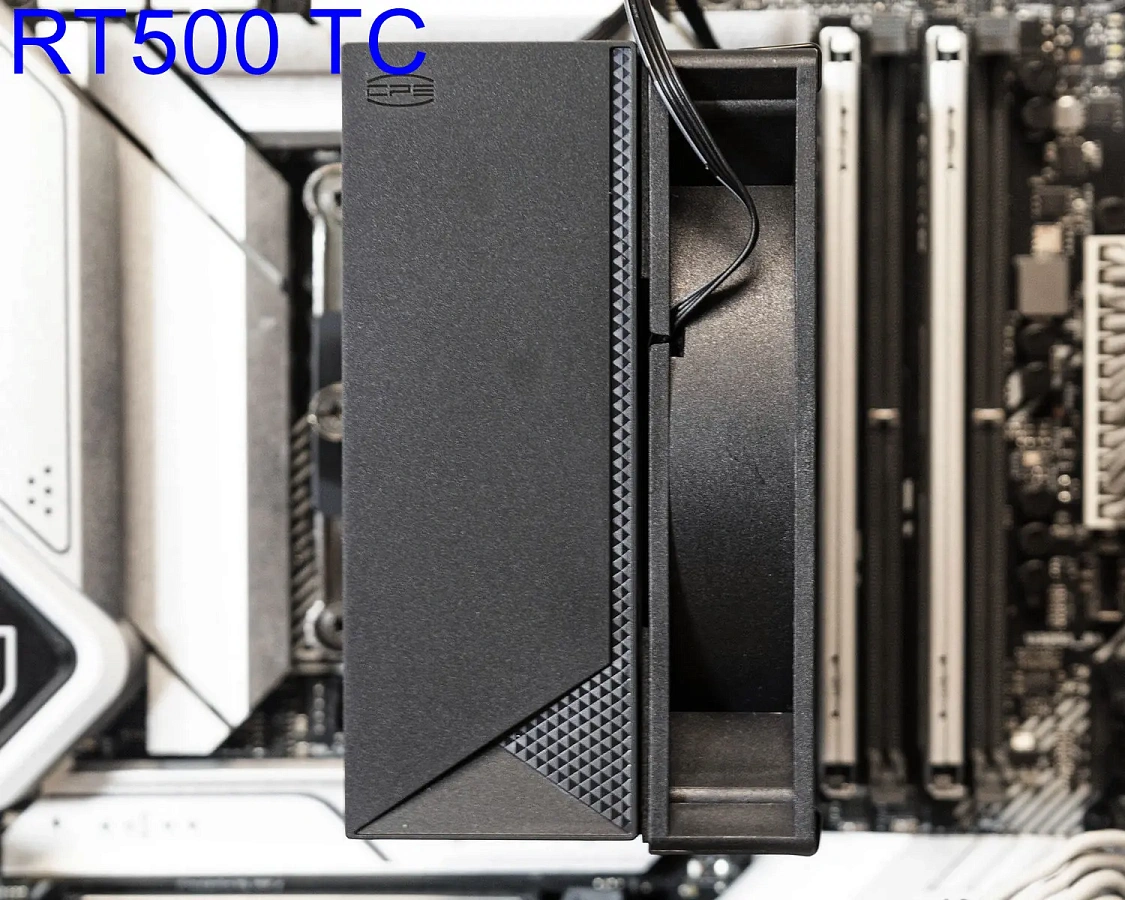

RT500 TC

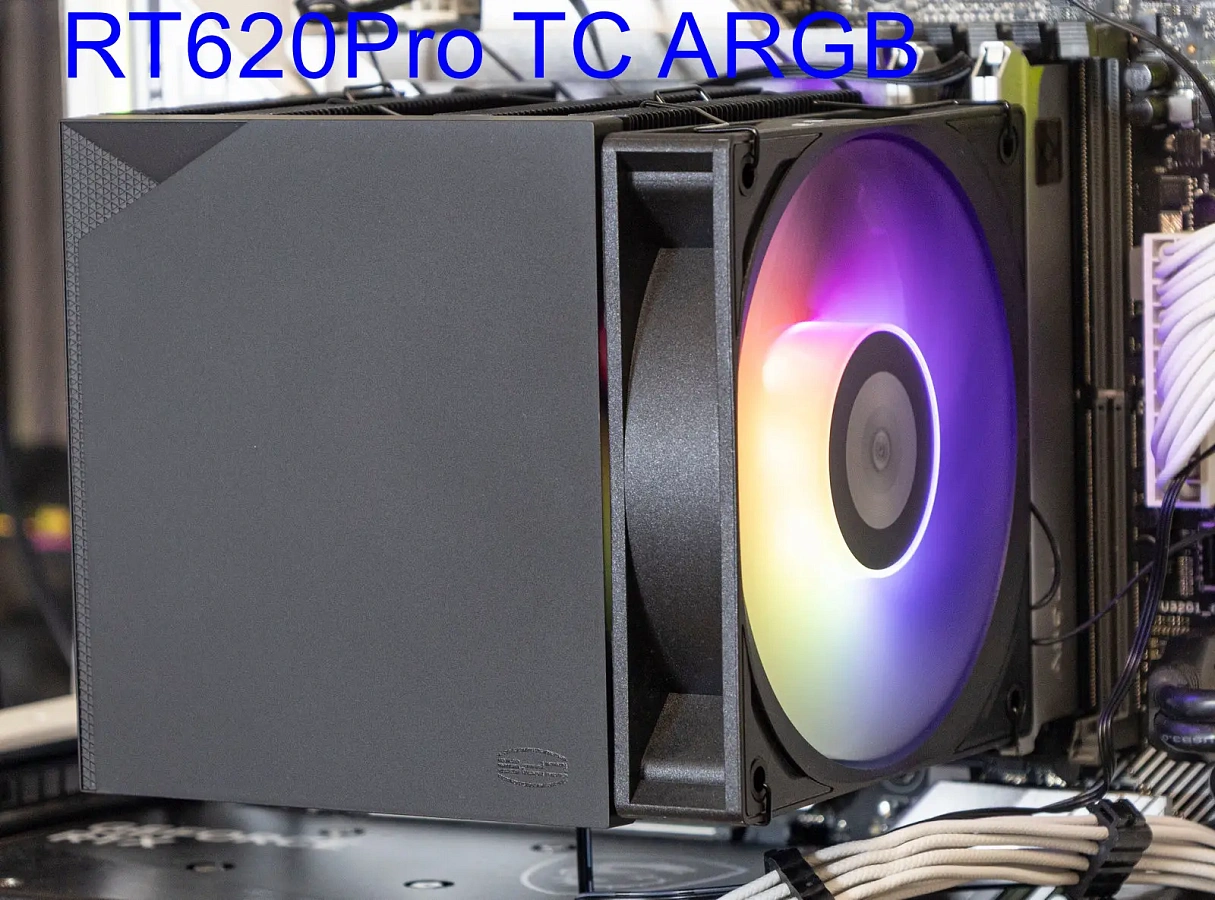

RT620Pro TC ARGB

RT720 TC

RZ700D

Методика тестирования

Для тестов эффективности кулеров по отведению тепла от теплораспределительной крышки процессора использовалась платформа Intel на основе Core i7 12700. Тесты с разными значениями лимитов энергопотребления: 165 Вт, 200 Вт и 220 Вт, процессор работает на частоте 4,5 ГГц.

Для сравнения кулеров в одинаковых условиях мы протестируем их с популярной термопастой МХ-4, а также сравним с ней эффективность новой термопасты EX95.

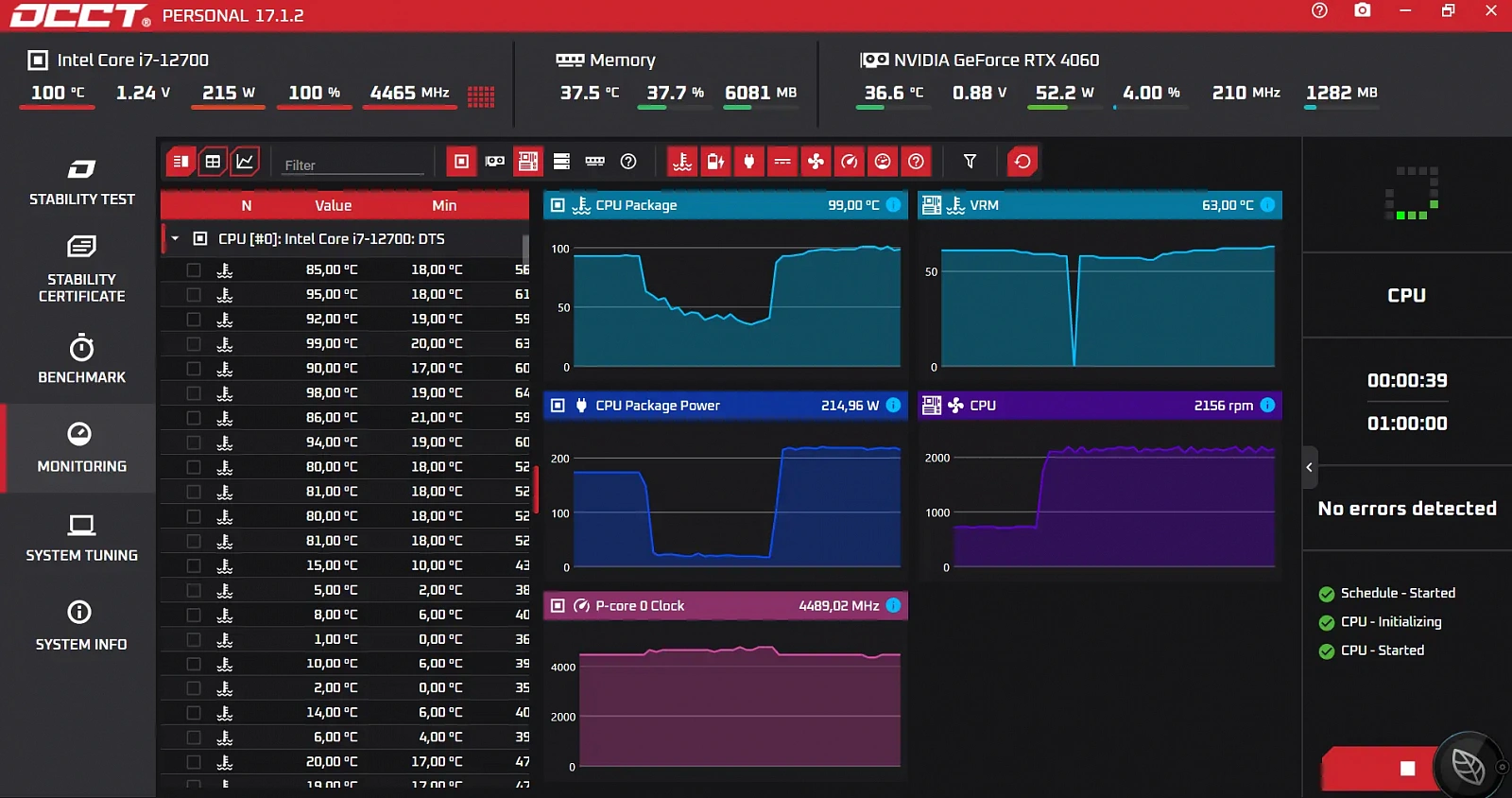

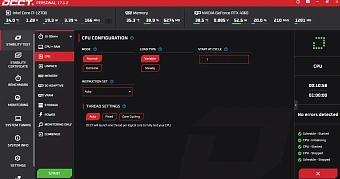

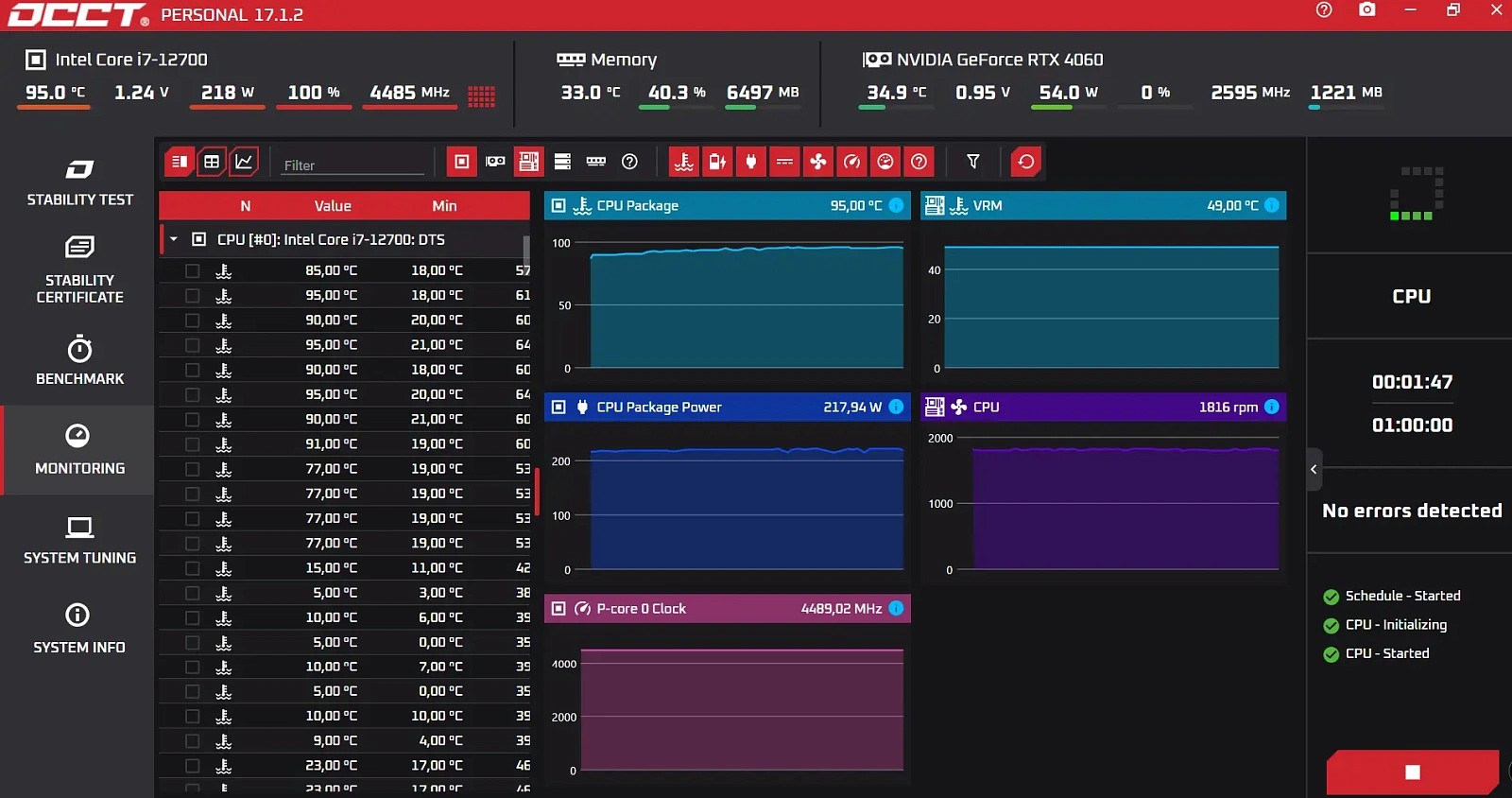

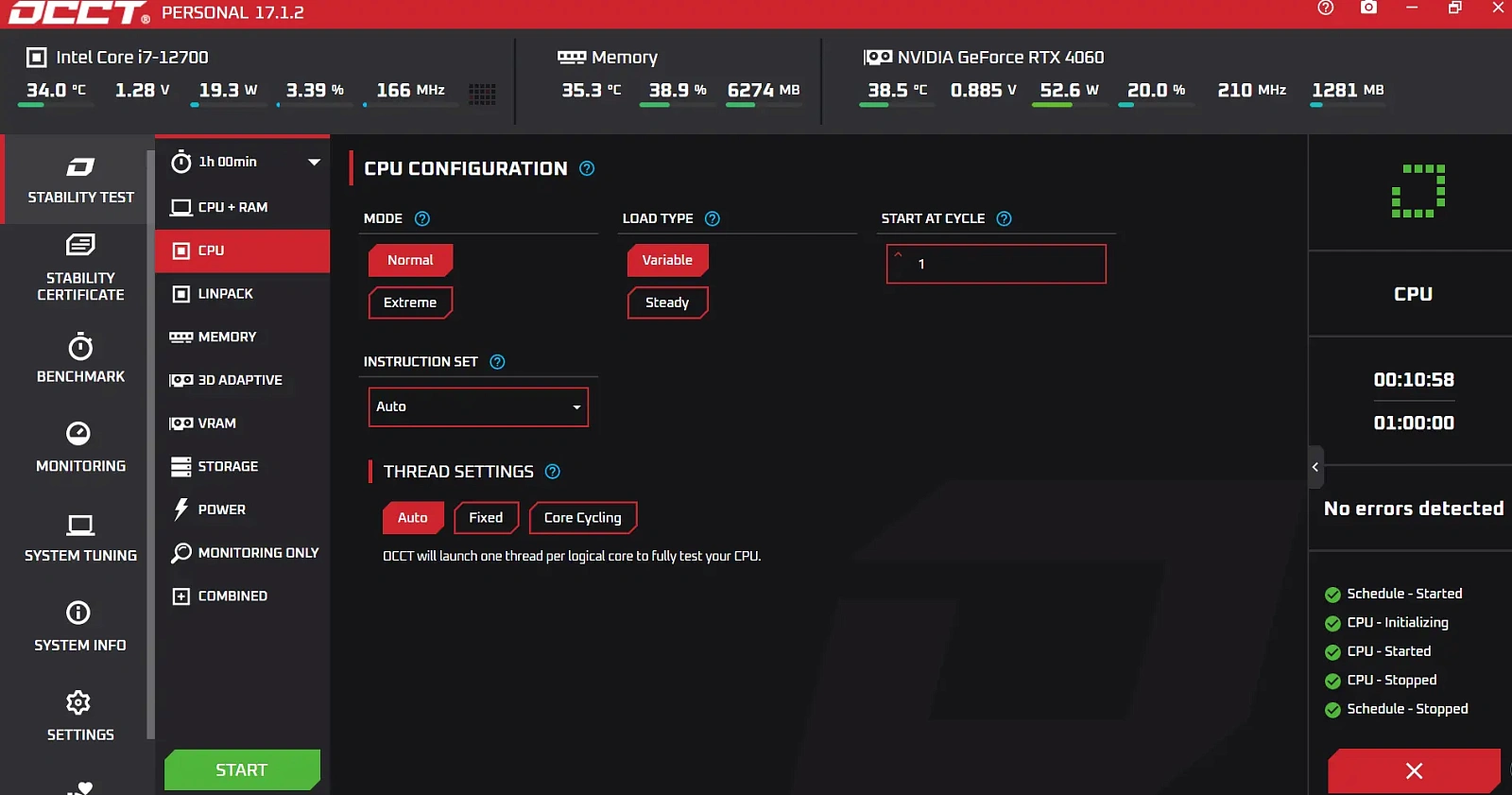

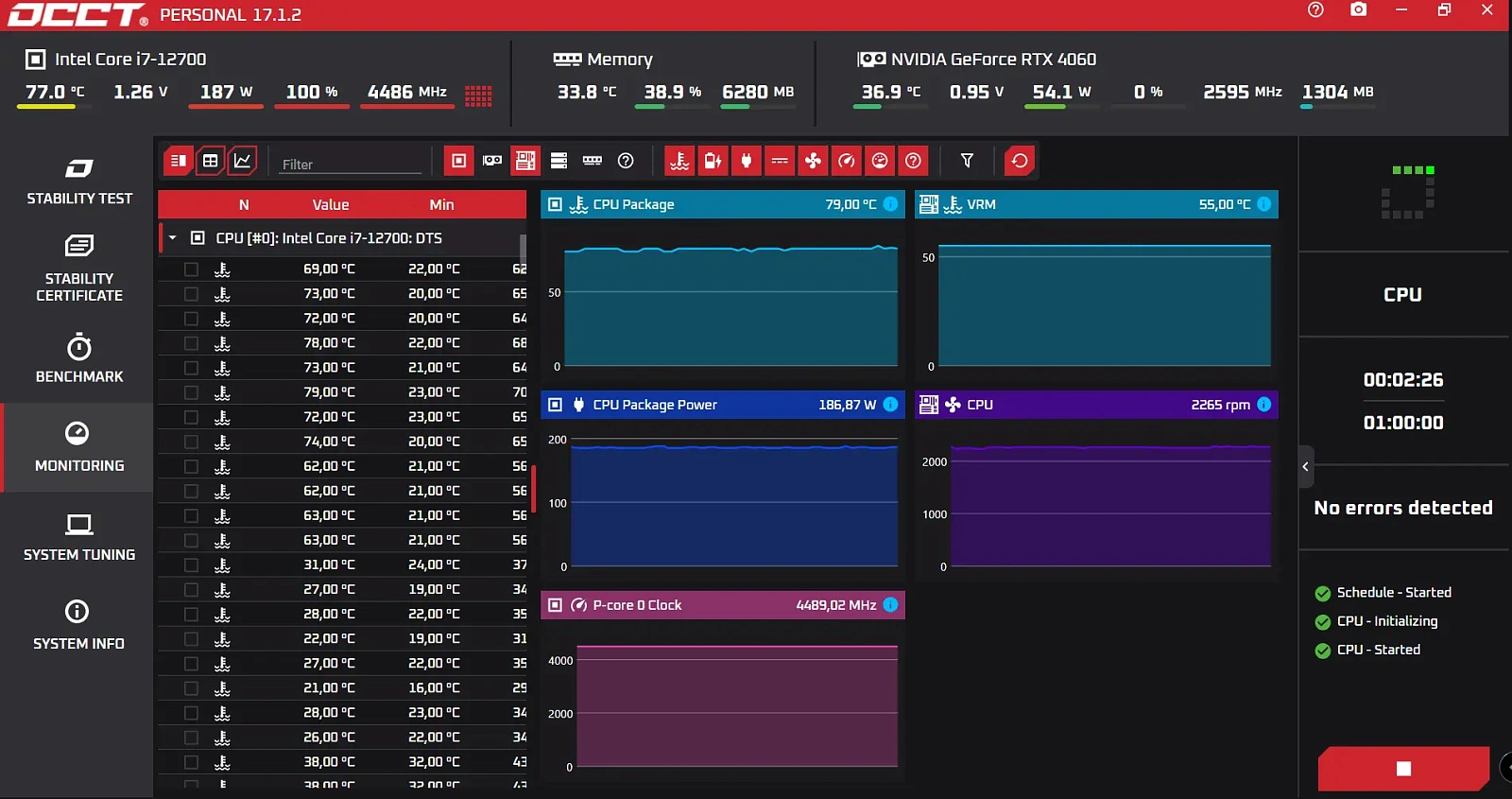

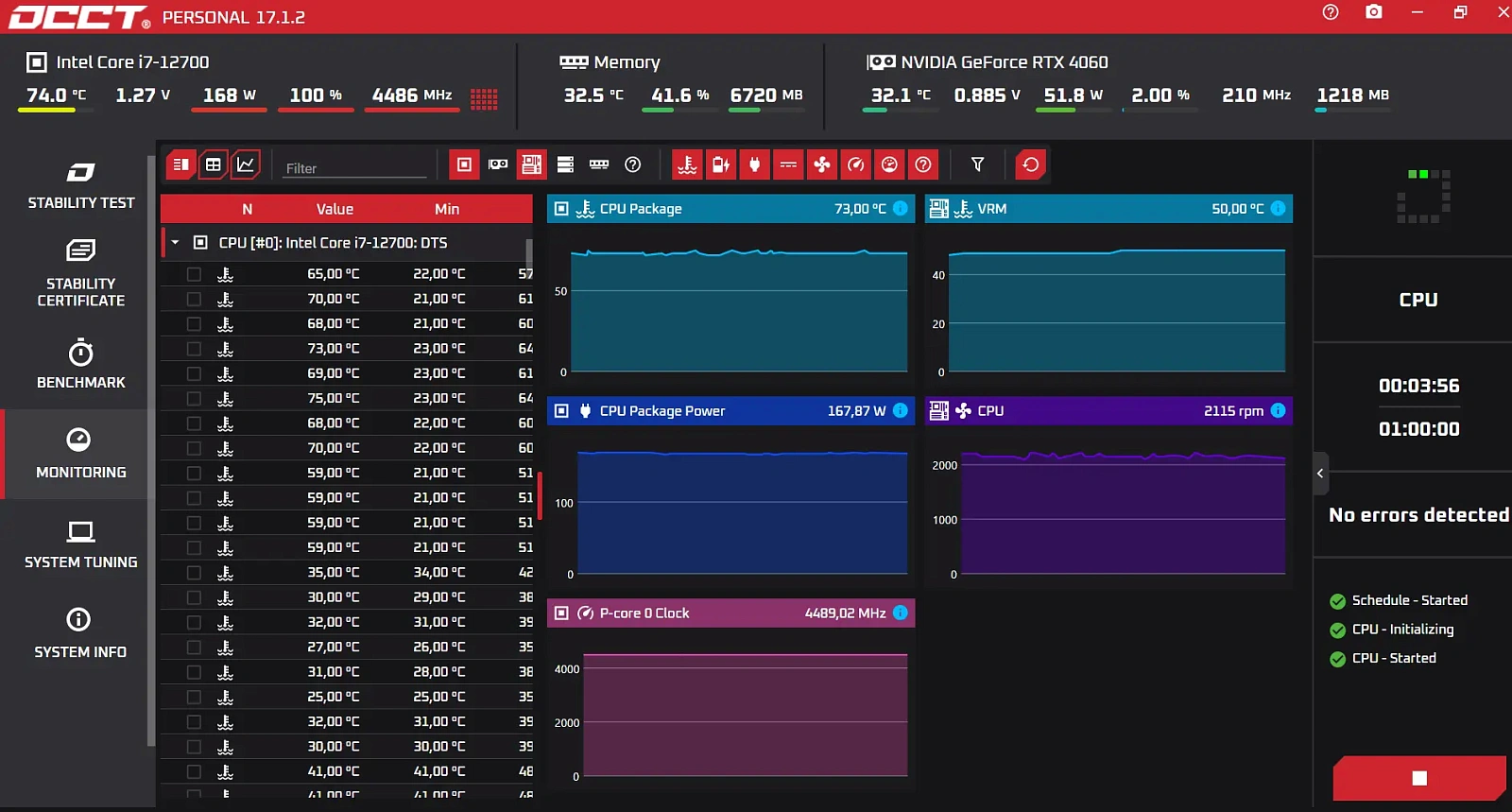

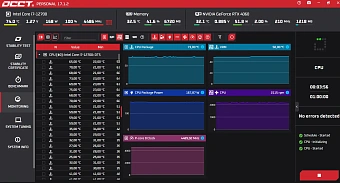

Для нагрузки использовалась программа OCCT 17.1.2, тест CPU, на каждом значении тестирование длилось до стабилизации графика средних температур (CPU Package). Обороты вентиляторов выставлялись в ручном режиме в ПО материнской платы.

Уровень шума замеряли шумомером Benetech GM-1352, на различных оборотах вентиляторов с дистанции 20 см. Фоновый уровень шума 33 дБ (до 34 дБ - условно бесшумный уровень, до 40 дБ - комфортный, свыше сорока - уже громкий).

Объем воздушного потока (CFM) измерялся анемометром HT-GT8915, закрепленным в специальной трубе-камере. Труба вплотную устанавливается на вентилятор, закрепленный на радиаторе, через полиуретановый демпфер.

Через анемометр проходит весь засасываемый воздух. Измерение скорости потока на входе в камеру позволяет избежать влияния вихревых потоков, генерируемых крыльчаткой вентилятора в выдуваемом потоке воздуха.

Данная модель сама рассчитывает значение CFM, необходимо только ввести данные о диаметре отверстия с вентилятором самого анемометра.

Уровень шума и эффективность

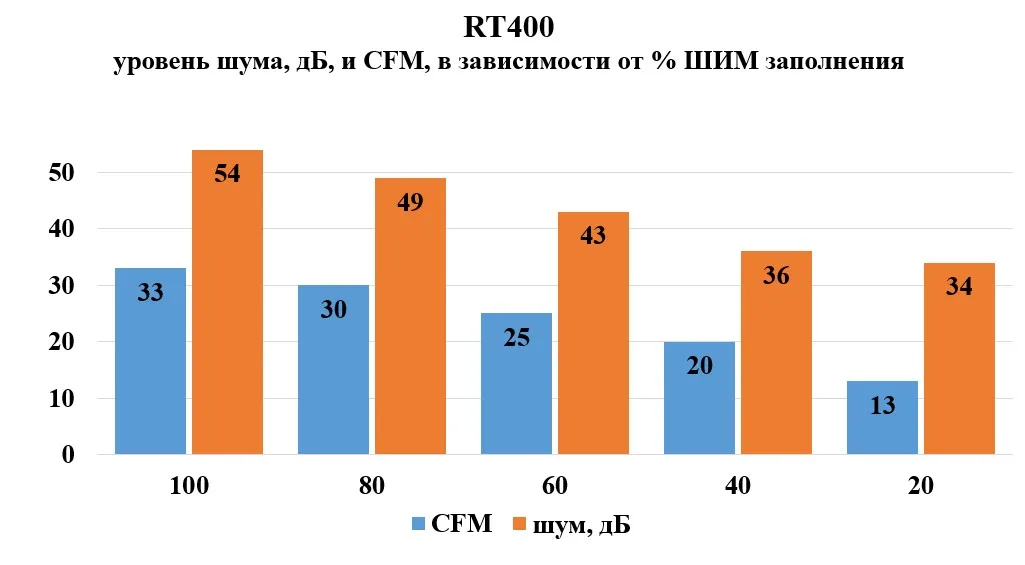

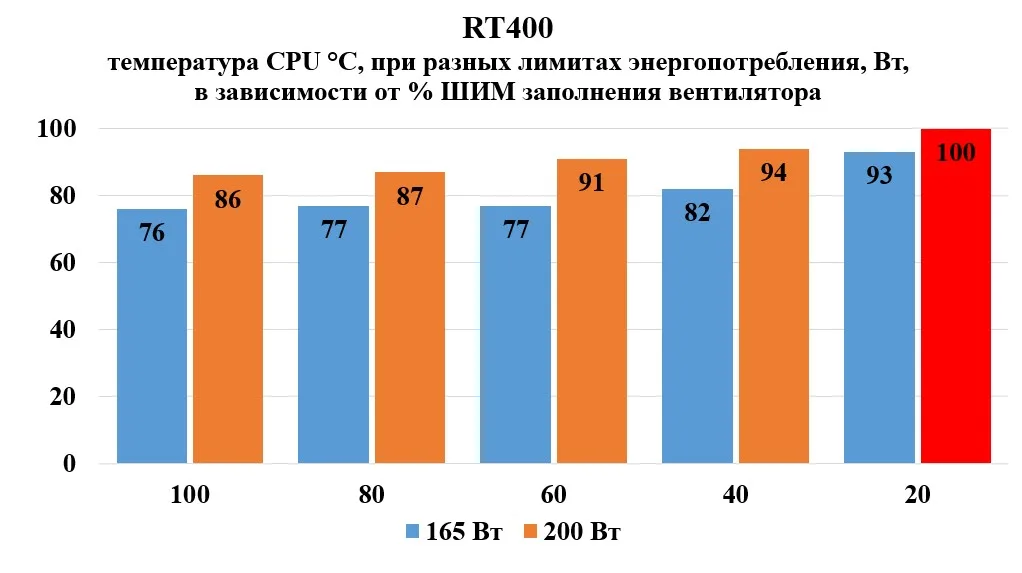

RT400

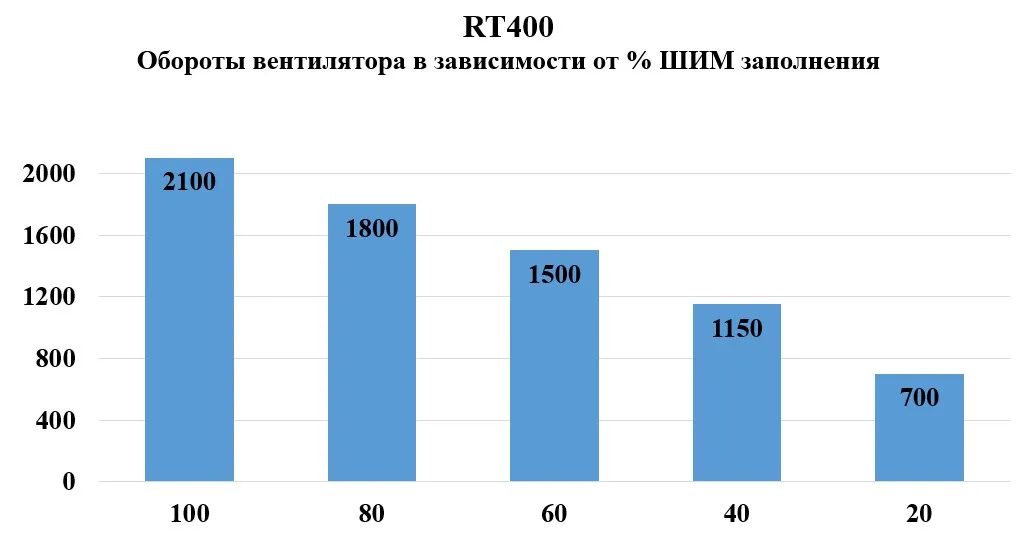

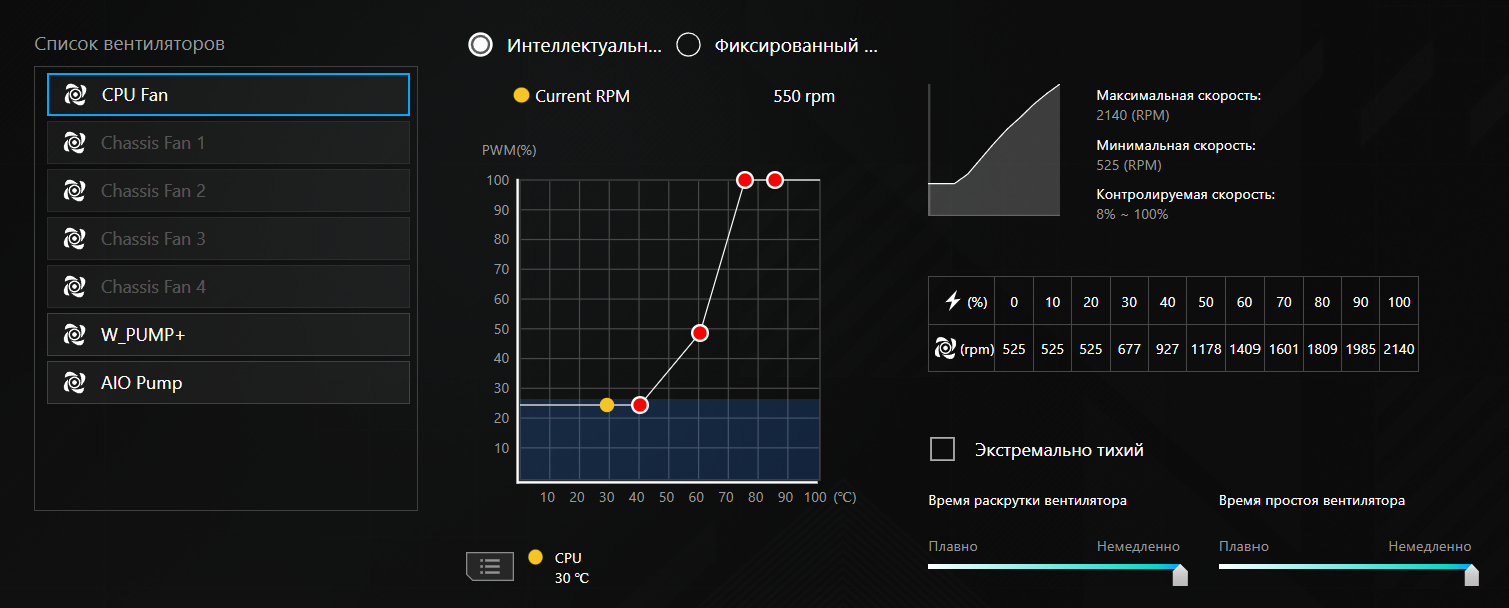

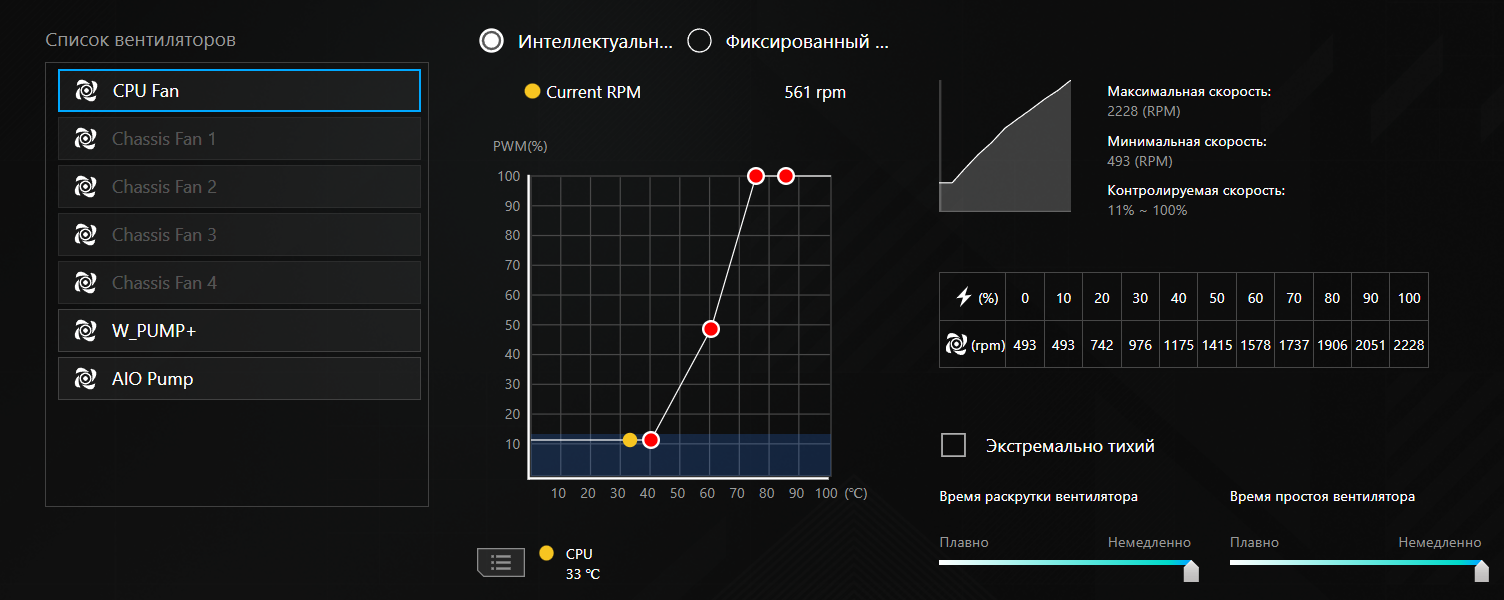

Максимальные обороты вентилятора при 100 % ШИМ заполнения 2100, минимальные 470.

До 1200 об/мин вентиляторы можно назвать бесшумными. На максимальных оборотах от 1500 уровень шума выше комфортного.

Кулер эффективно справляется с отведением тепла от тестового процессора при лимитах до 200 Вт, но на оборотах вентилятора ниже 1000 мы видим критические 100 °С при значении 200 Вт.

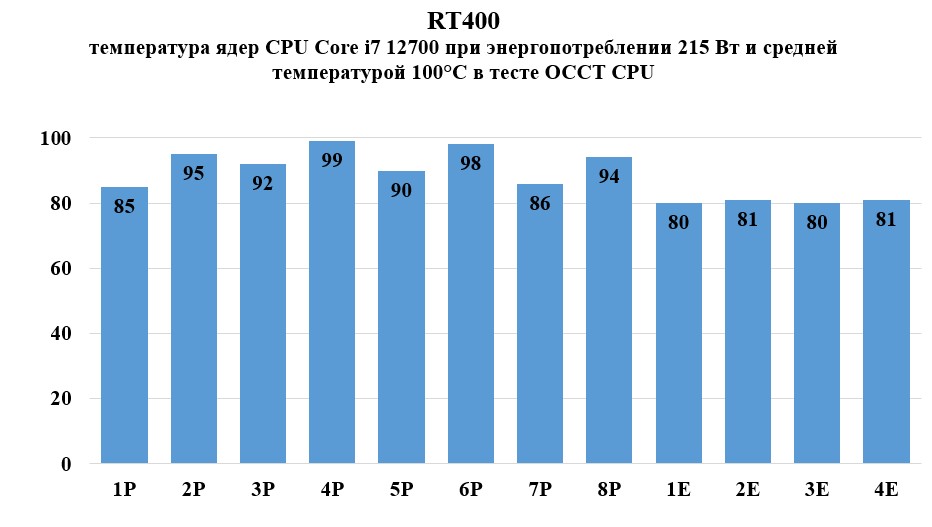

Процессор при этом работает стабильно, троттлинга еще нет, такая температура только у самого горячего ядра, по остальным ядрам температуры ниже.

При энергопотреблении до 220 Вт, температуры сразу растут до 99-100 °С даже на максимальных оборотах вентилятора.

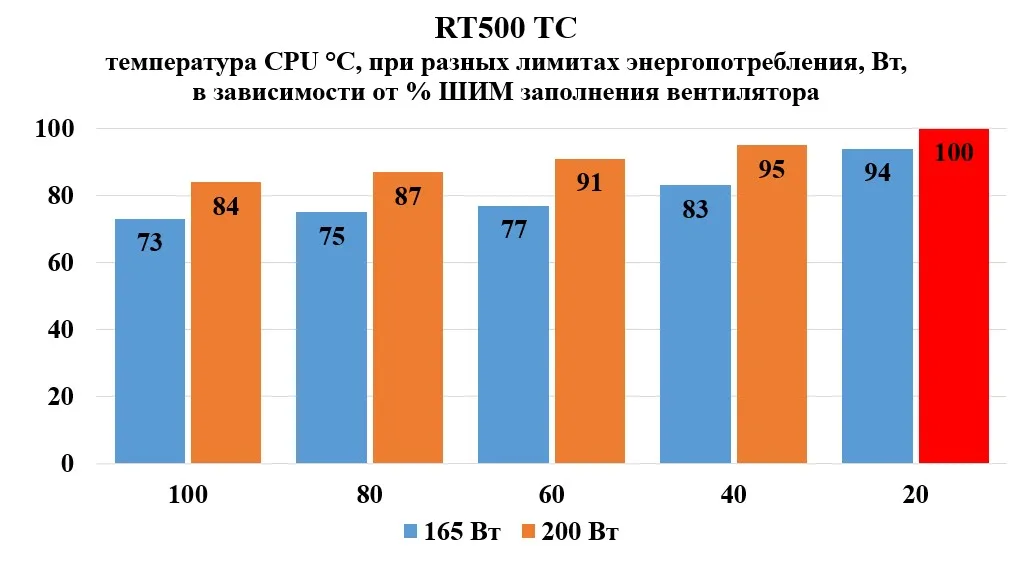

RT500 TC

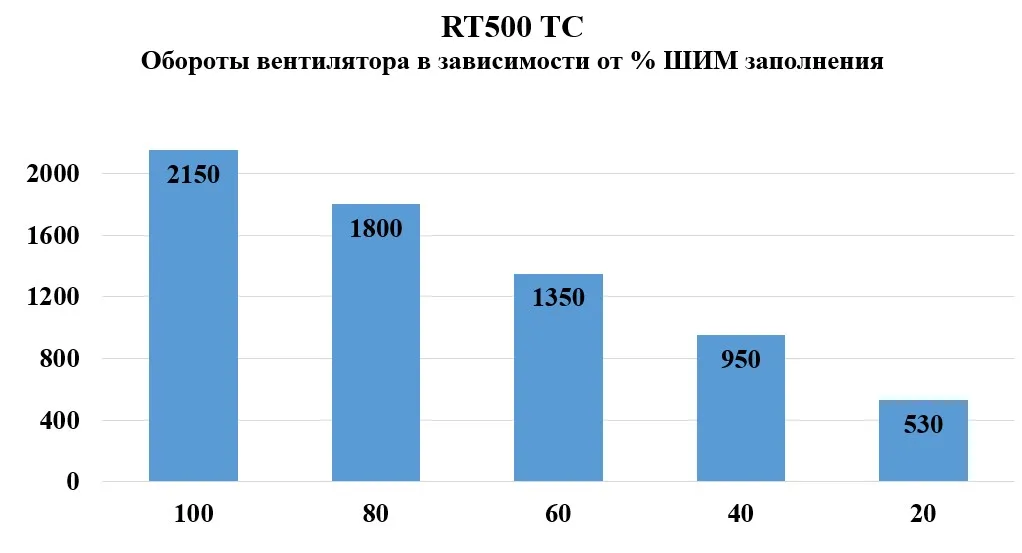

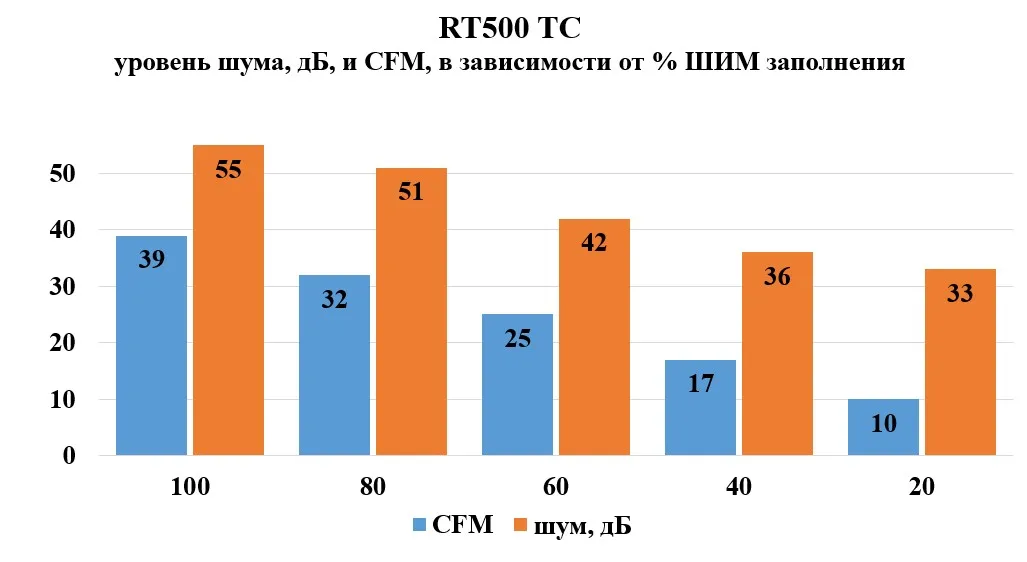

Максимальные обороты вентилятора при 100 % ШИМ заполнения 2150, минимальные 530.

Вентилятор отличается от модели RT400 более сильным воздушным потоком на высоких оборотах.

На оборотах до 1000 вентилятор практически бесшумный, после 1200 об/мин начинает выходить за пределы комфорта.

Эффективность при высоких оборотах на несколько градусов лучше, чем у RT400, на низких оборотах сопоставима. На оборотах ниже 800 при значении 200 Вт температура доходит до 100 °С по самому горячему ядру, с лимитом до 220 Вт кулер не справляется даже на максимальных оборотах.

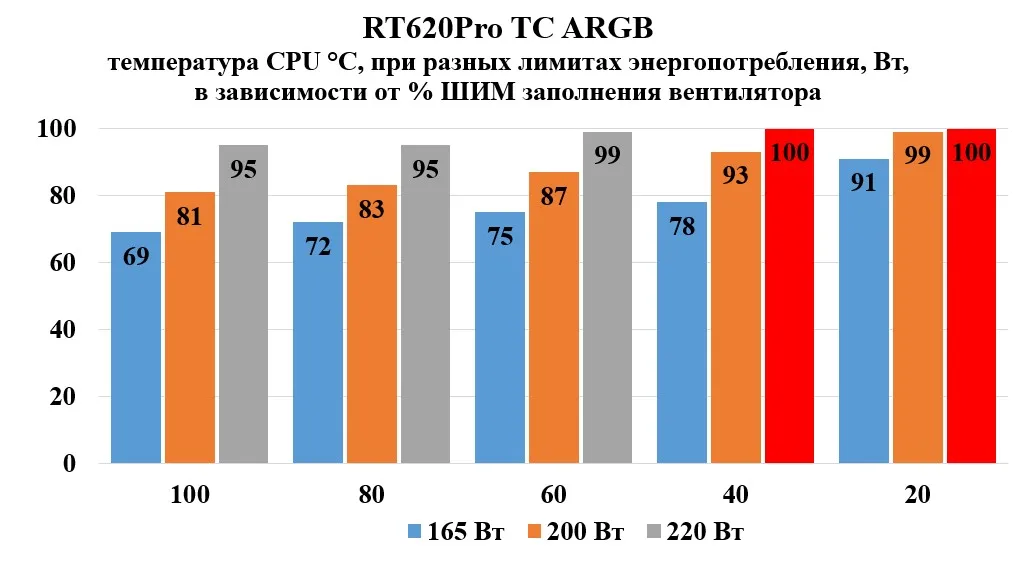

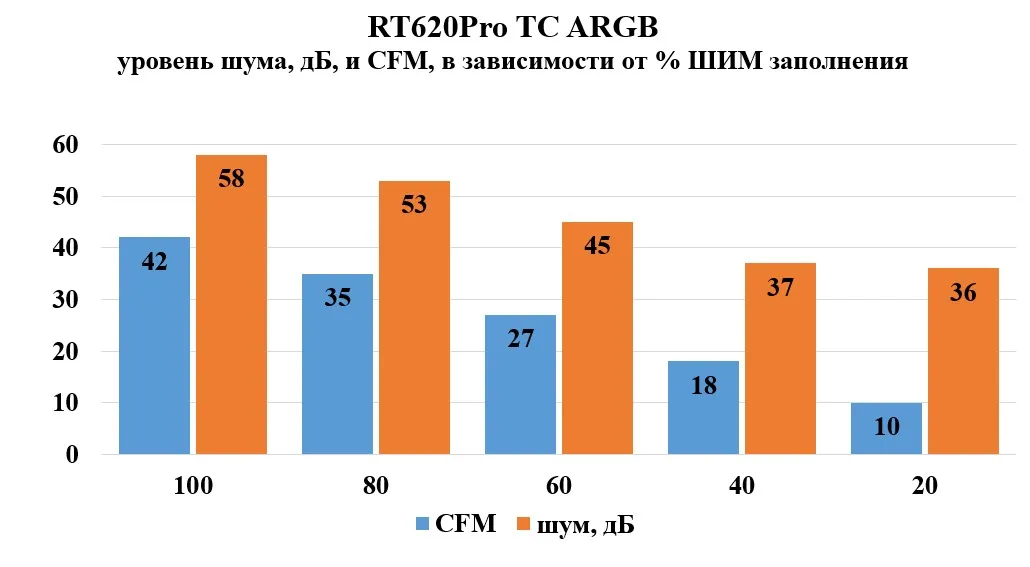

RT620Pro TC ARGB

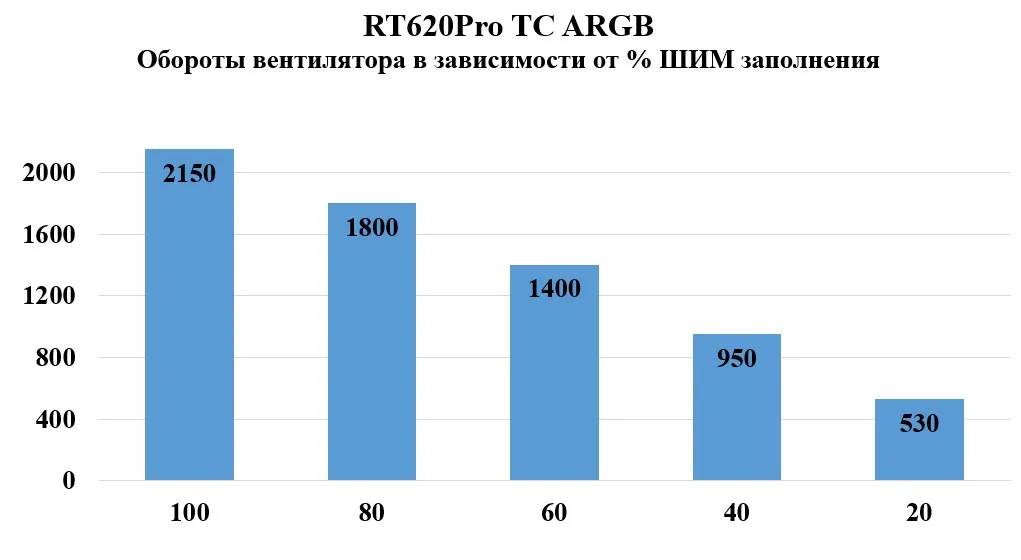

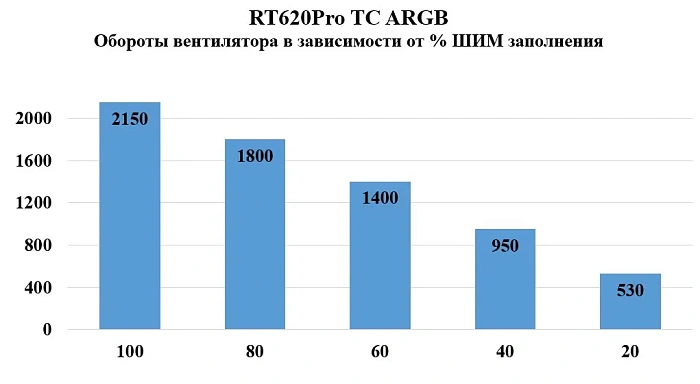

Максимальные обороты вентиляторов при 100 % ШИМ заполнения 2150, минимальные 530.

От двух вентиляторов уровень шума выше, но и воздушный поток сильнее. До 1000 об/мин они тихие, выше 1200 об/мин выходят за комфортный уровень.

Две башни и два вентилятора уже демонстрируют более высокую эффективность, чем младшие модели серии, разница в значительные 4-7 °С в зависимости от условий. Данная модель справляется и с энергопотреблением 220 Вт на высоких оборотах вентиляторов.

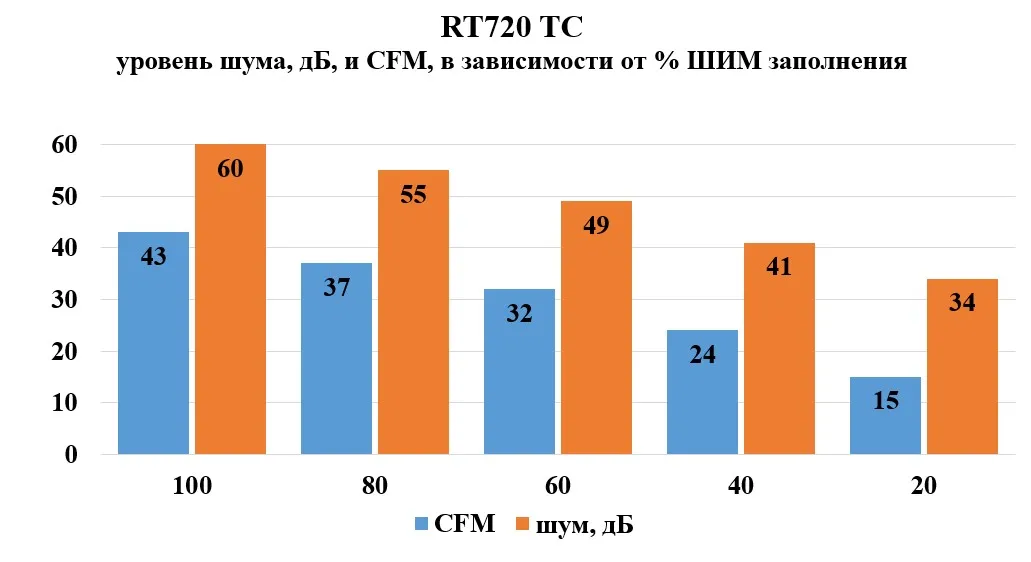

RT720 TC

Максимальные обороты вентилятора при 100 % ШИМ заполнения 2250, минимальные 500.

Обороты вентиляторов без ARGB подсветки выше, что увеличивает уровень шума до 60 дБ на максимальных оборотах, но и эффективность воздушного потока растет. До 1000 об/мин пара вентиляторов работает практически бесшумно.

Добавление еще одной трубки к двум башням и двум вентиляторам положительно сказывается на эффективности кулера. Если на высоких оборотах разница не так заметна, то на средних оборотах мы видим эффективность выше на 2-4 °С по сравнению с RT620Pro.

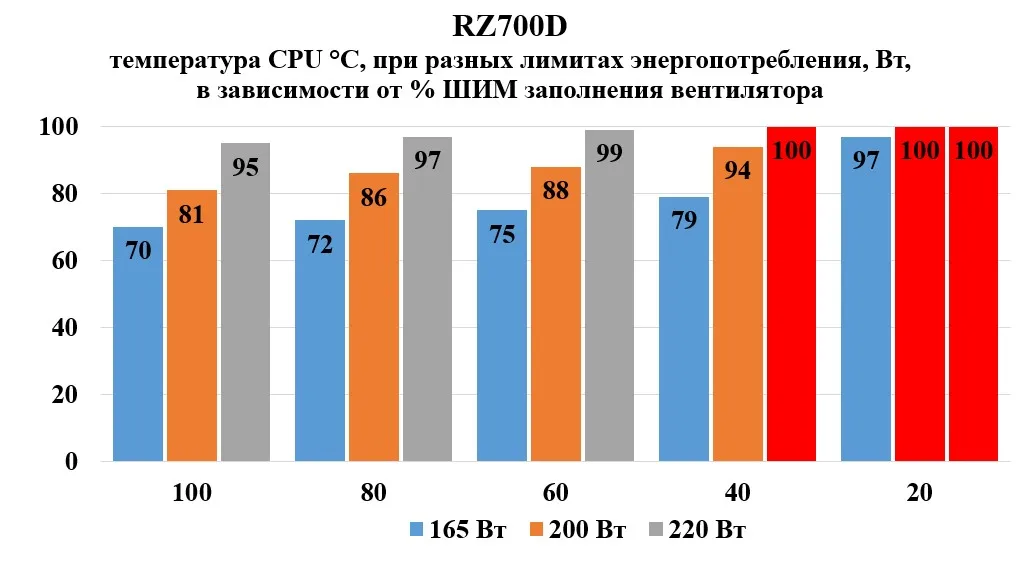

RZ700D

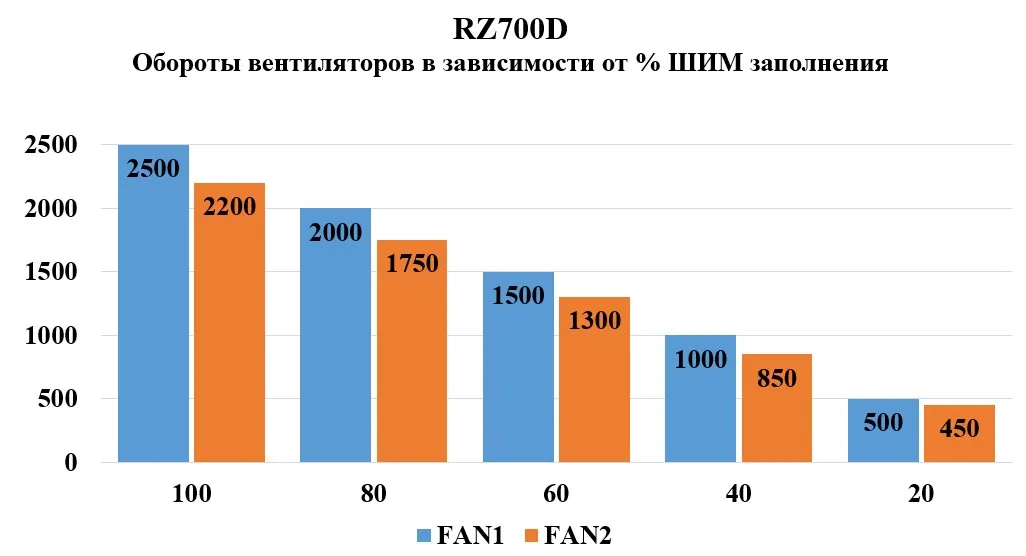

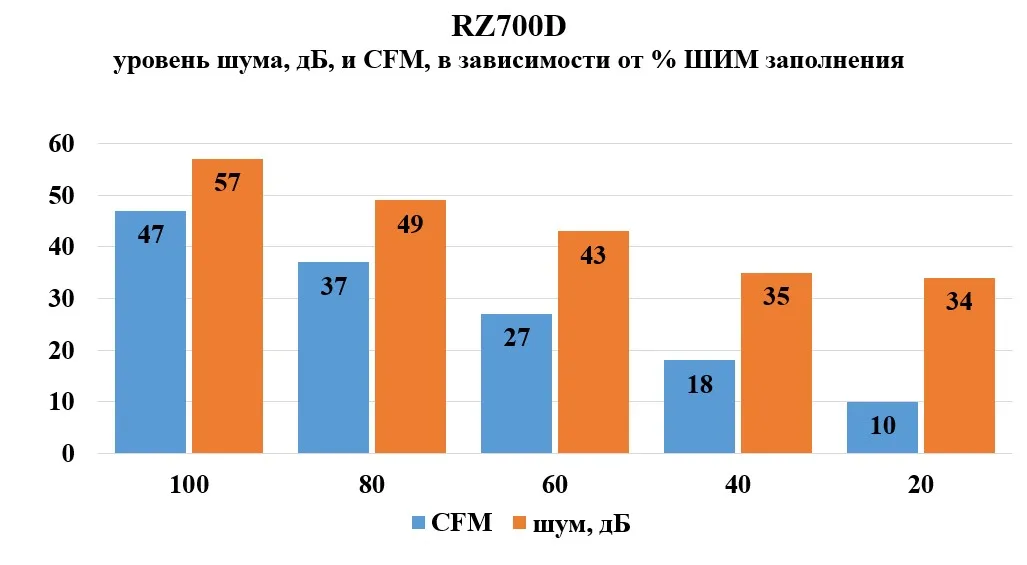

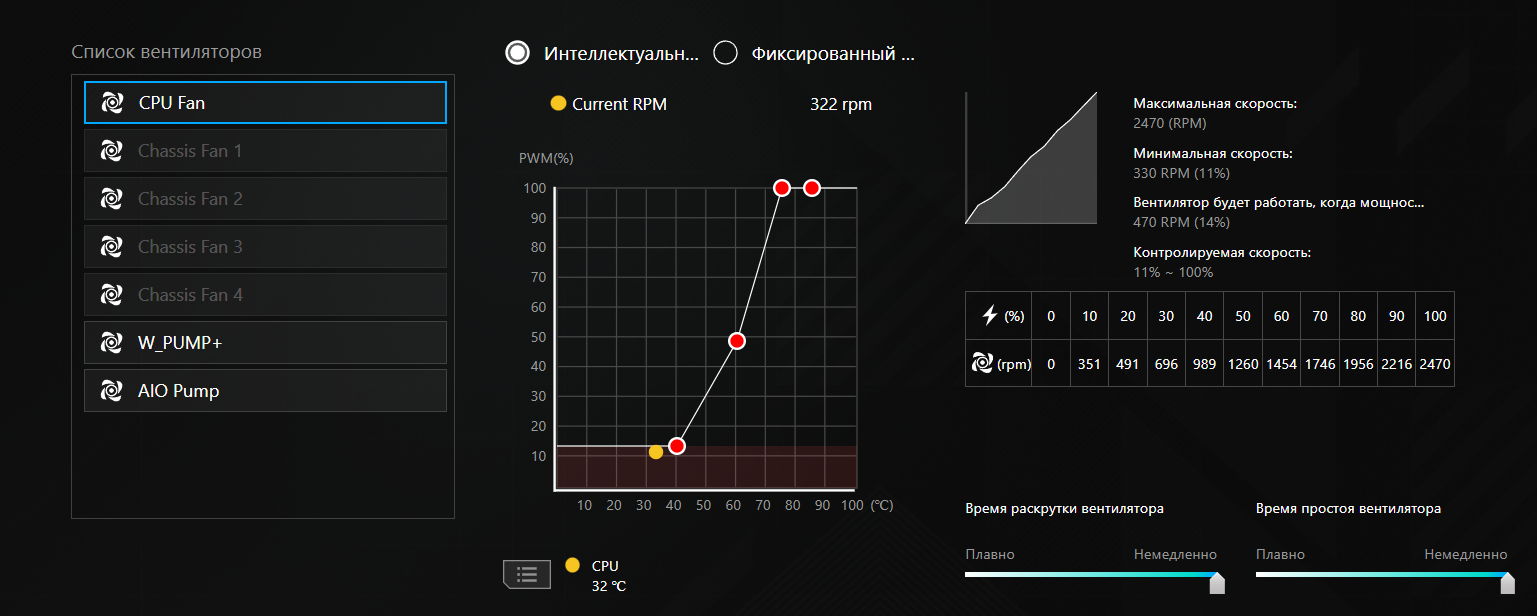

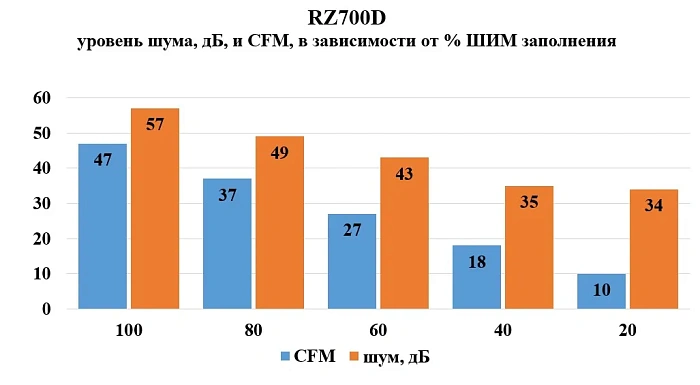

Максимальные обороты лицевого вентилятора при 100 % ШИМ заполнения 2500, минимальные 350.

У второго, реверсного вентилятора, максимальные 2200, минимальные 230 об/мин.

Самые высоко оборотистые вентиляторы среди моделей в этом обзоре, именно на них приходится основная нагрузка по отведению тепла от одного радиатора и семи трубок.

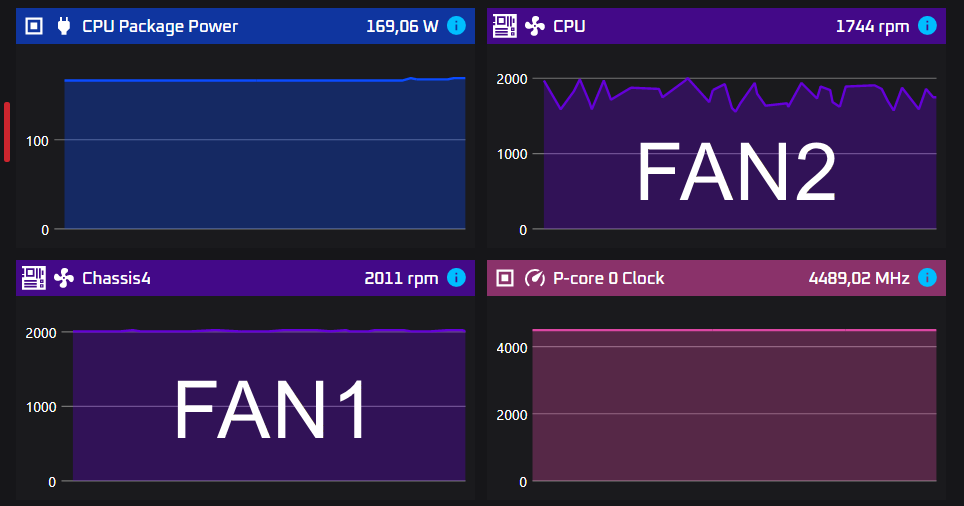

Разница между оборотами лицевого и тылового реверсного вентилятора проявились в волнообразном изменении оборотов второго – это заметно по изменению звука и по зубчатому графику в OCCT. Присутствует это взаимное влияние только на высоких оборотах, на средних и низких нет.

Воздушный поток самый высокий у этой модели, а вот уровень шума даже немного ниже, чем у других моделей с двумя вентиляторами.

Кулер на основе семи трубок с одной башней и двумя вентиляторами сопоставим по эффективности с двухбашенными моделями серии RT на высоких оборотах вентиляторов. На средних и низких оборотах вентиляторов он начинает уступать двухбашенным вариантам.

Сравнение комплектной термопасты EX95 с MX-4

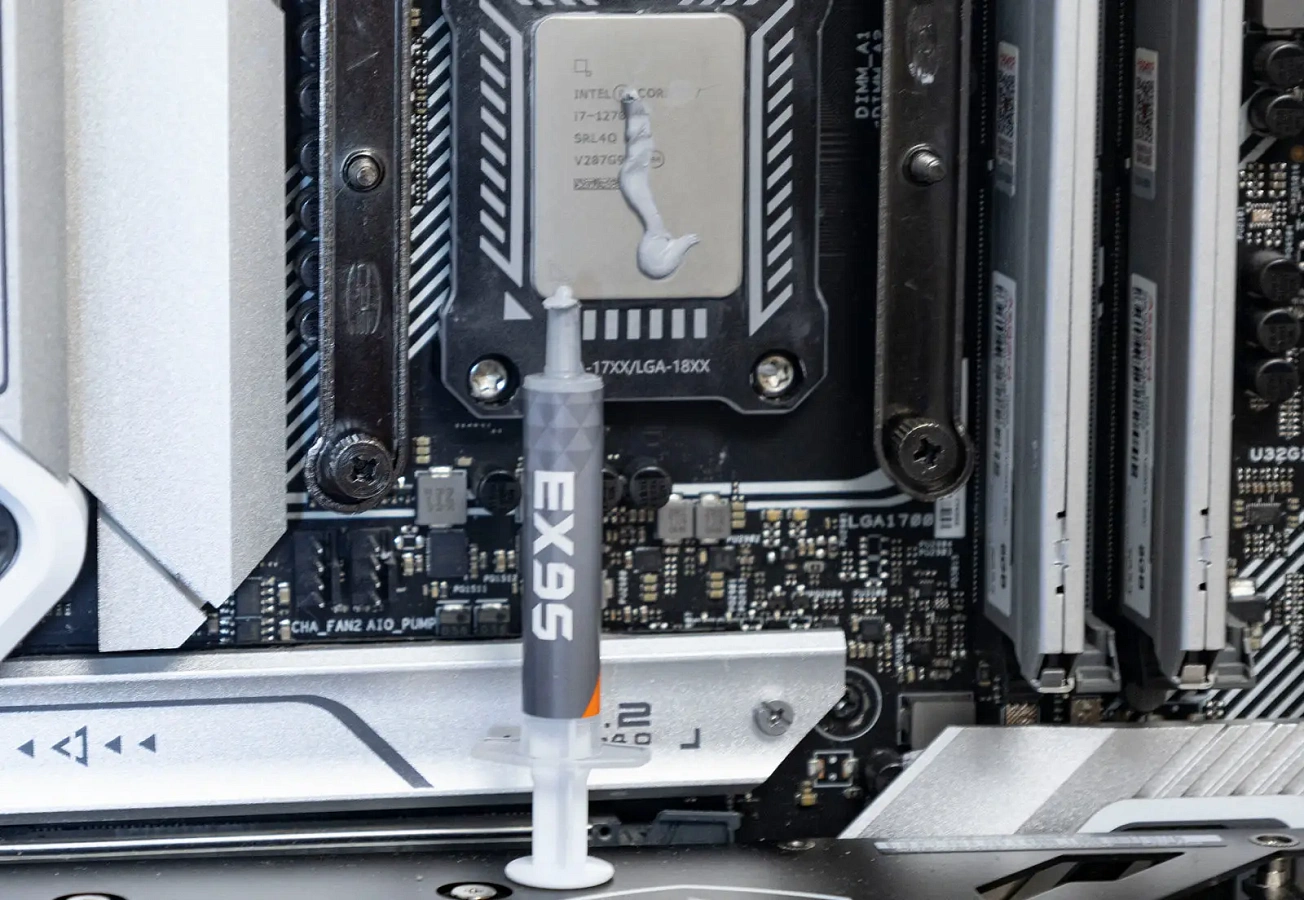

Два старших кулера на семи трубках, комплектуются термопастой EX95, пришедшей на замену EX90. Это новая модель термоинтерфейса, у неё интересные характеристики:

Термопаста EX95 имеет плотность 2,9 г/см3, тепловое сопротивление указано 0,02 °C·см²/Вт, для сравнения: у Arctic MX-6 заявлено около 0,022, у Thermal Grizzly Kryonaut — около 0,018.

Температурный диапазон заявлен от −50 до +250 °C, обычно у термопаст указан верхний диапазон +150 °С.

По консистенции данная паста немного плотнее и гуще МХ-4 и сложнее наносится на теплораспределительную крышку процессора. 2,9 г/см³ против 2,5 г/см³.

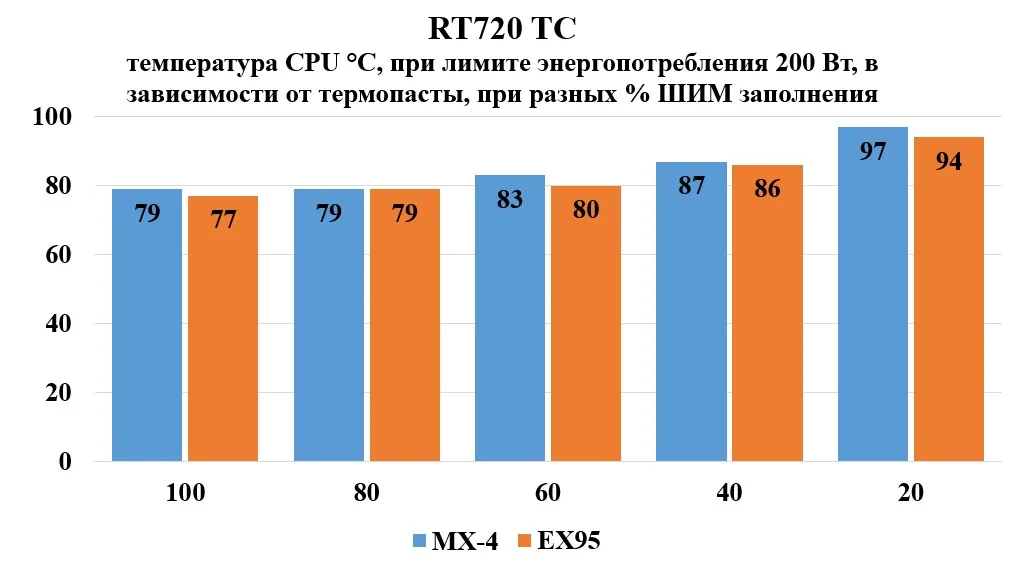

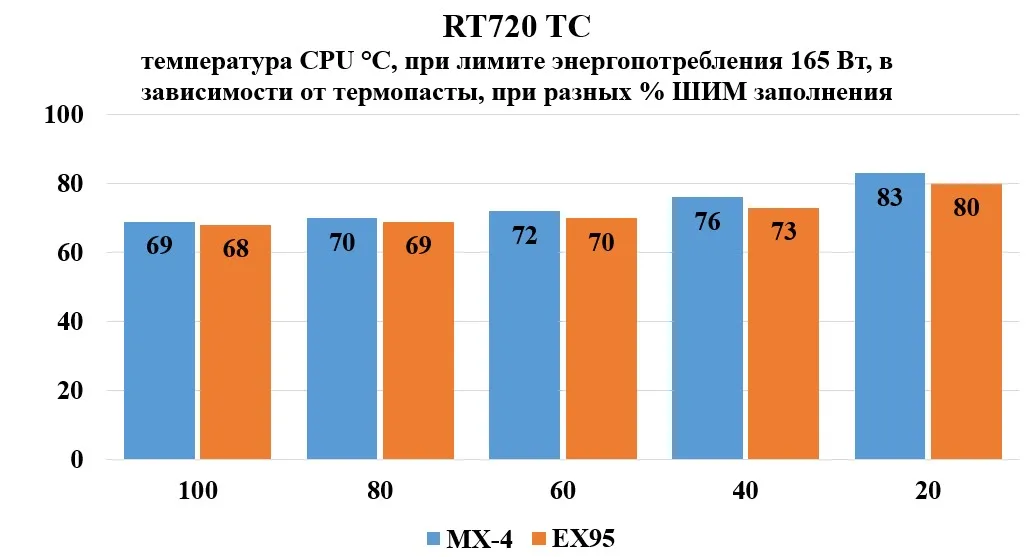

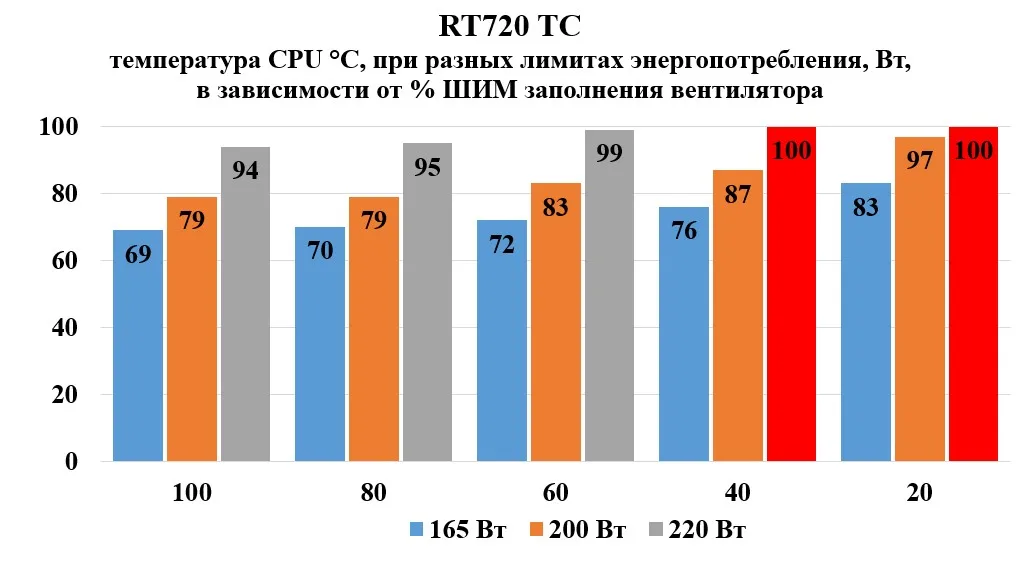

Протестируем её на самом эффективном кулере из нашего модельного ряда - RT720 TC.

На лимите в 165 Вт на высоких оборотах разница всего 1°С, что скорее похоже на погрешность измерения. Но вот на низких оборотах разница уже существенная, до 3°С.

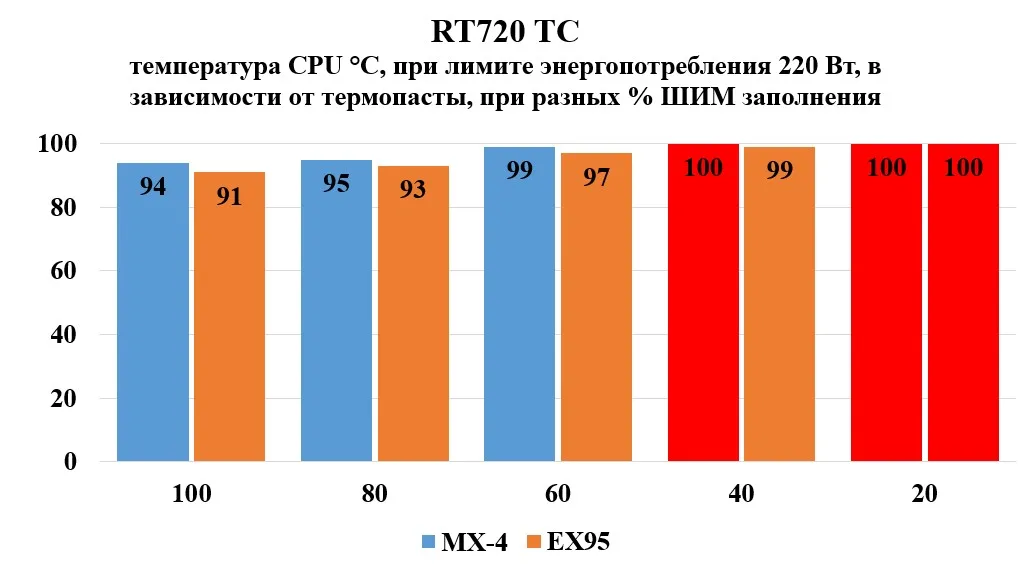

На лимитах 200 и 220 Вт разница так же укладывается в 2-3°С. Вроде бы разница не такая и значительная, но это говорит о хорошем качестве и эффективности нового термоинтерфейса, радует, что производитель комплектует им топовые модели кулеров.

Сводный рейтинг кулеров

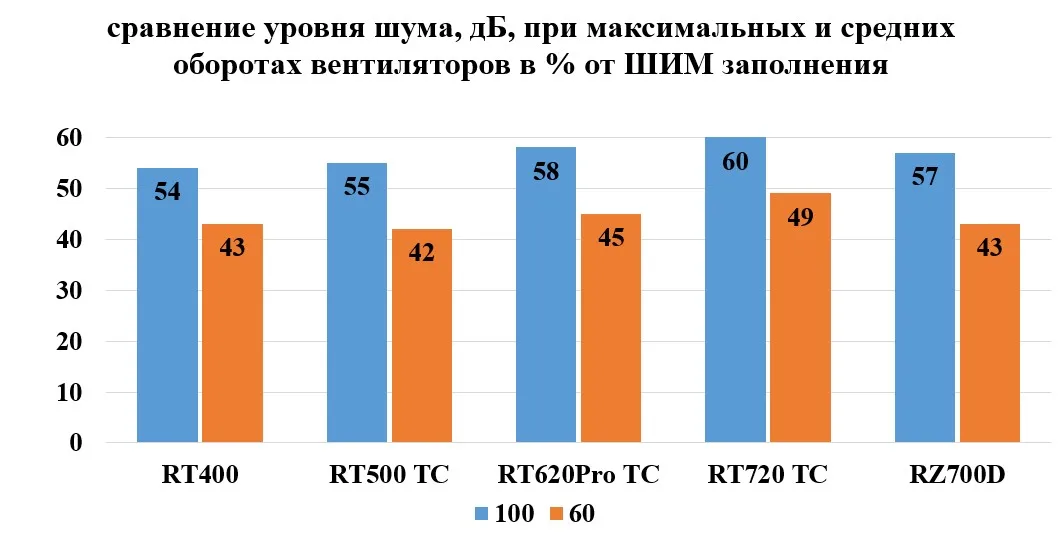

Ожидаемо, двух вентиляторные кулеры по уровню шума проигрывают моделям с одним вентилятором. Выгодно отличается от них модель RZ700D – два вентилятора, даже на оборотах одного из них в 2500 RPM, сопоставимы по уровню шума с одним вентилятором у моделей RT400 и RT500 с максимальными оборотами в 2100 RPM.

Самая шумная модель RT720 TC, но она и самая эффективная, и обороты высокие в зависимости от процентов ШИМ заполнения, если сравнивать с другими моделями.

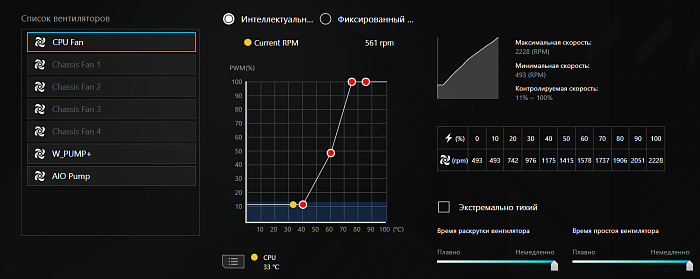

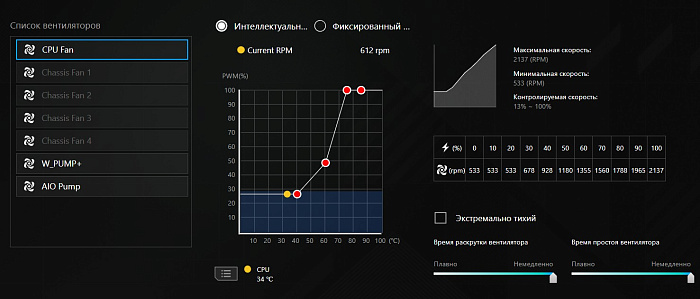

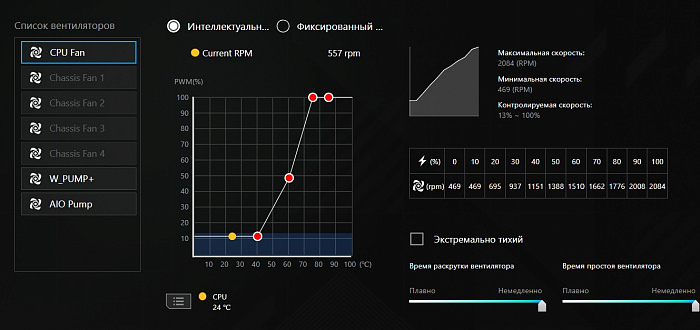

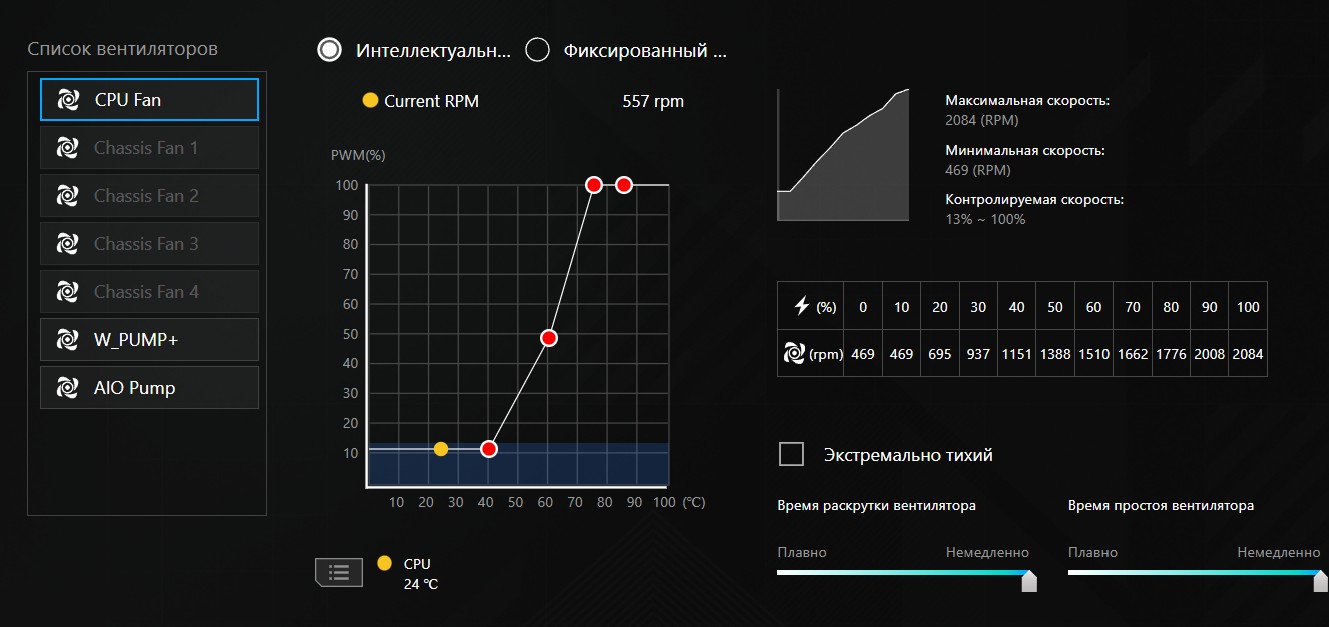

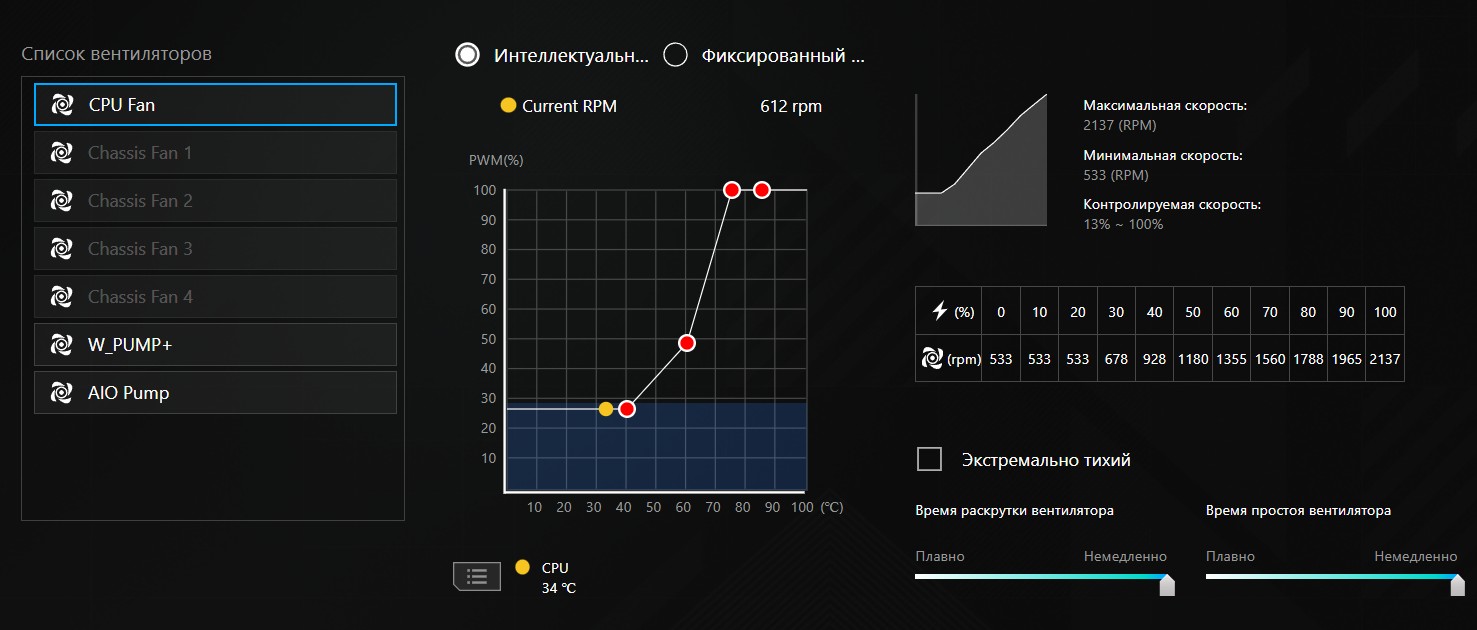

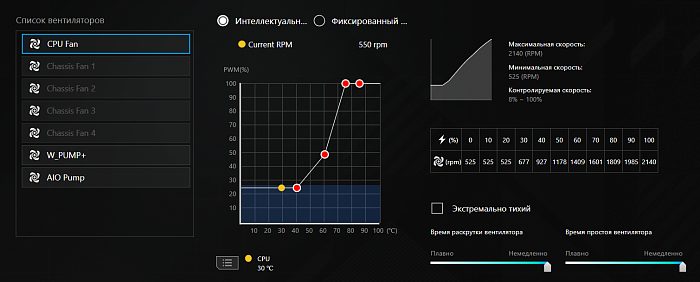

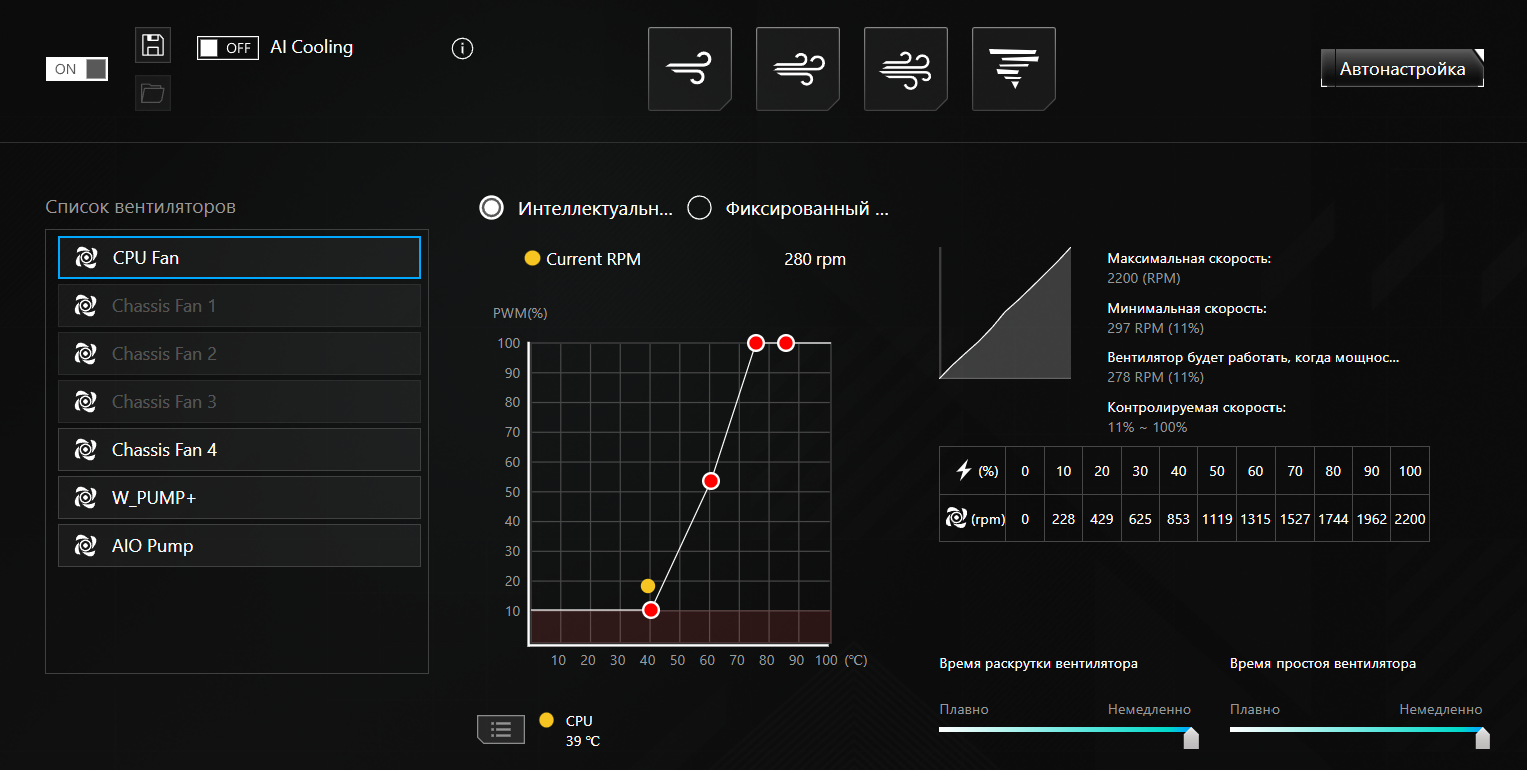

На низких оборотах до 1000-1200 RPM все кулеры работают тихо, практически бесшумно. Если в ПО или BIOS настраивать их работу в зависимости от температуры CPU, то комфорт пользователю обеспечен.

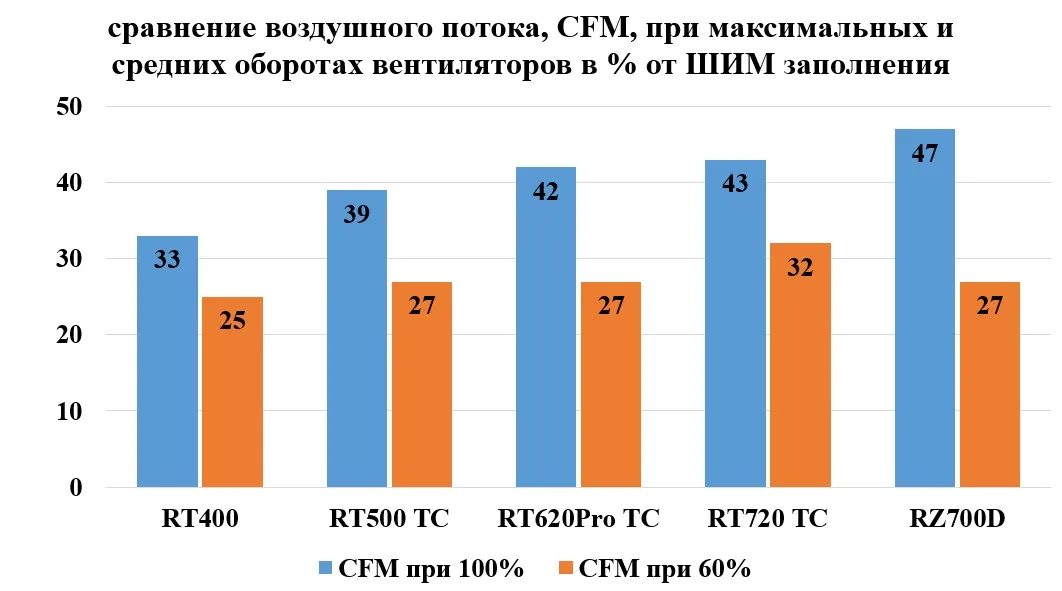

Сила воздушного потока демонстрирует зависимость от оборотов вентиляторов и конструкции радиаторов, с повышением уровня кулера и максимальных оборотов, CFM растет, при этом на средних оборотах он остается в сопоставимых значениях.

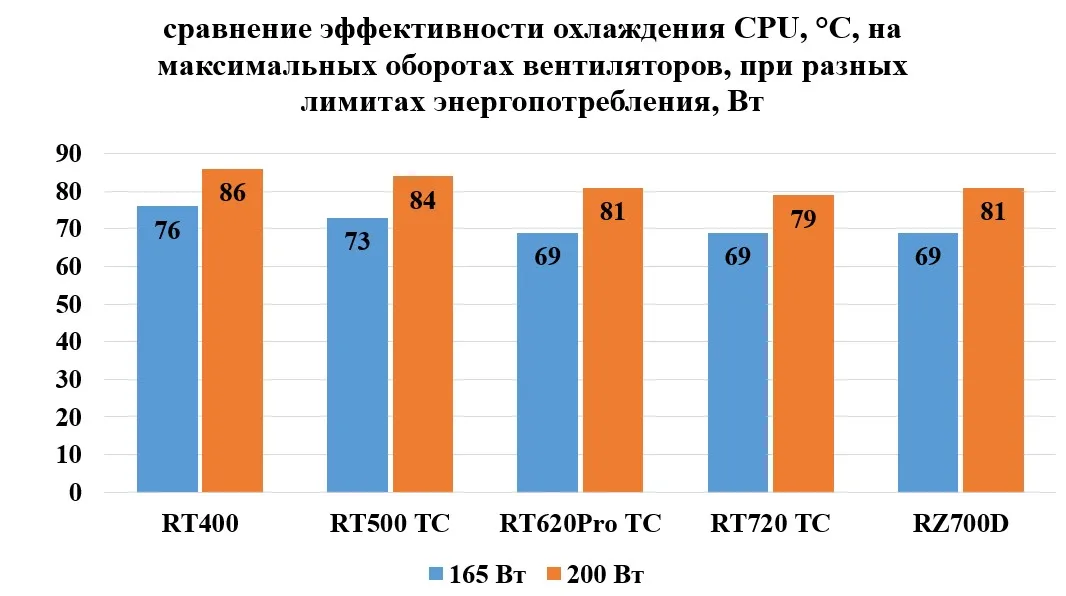

Эффективность кулеров с двумя вентиляторами на максимальных и средних оборотах выше, чем у моделей с одним вентилятором. Между собой старшие модели в паритете при низком энергопотреблении тестового процессора, это еще раз показывает, что для таких CPU нет разницы какая система охлаждения на них стоит, и здесь переплата не имеет смысла.

При энергопотреблении до 200 Вт разница уже более заметна, RT720 выигрывает у RT620Pro уже до 2 °С, а с учетом термопасты EX95 разница будет ещё на 2 градуса больше.

Модели с одним вентилятором проигрывают двухбашенным моделям уже от 4 до 6 градусов. А модель RT500 эффективнее модели RT400 на 2-3 градуса.

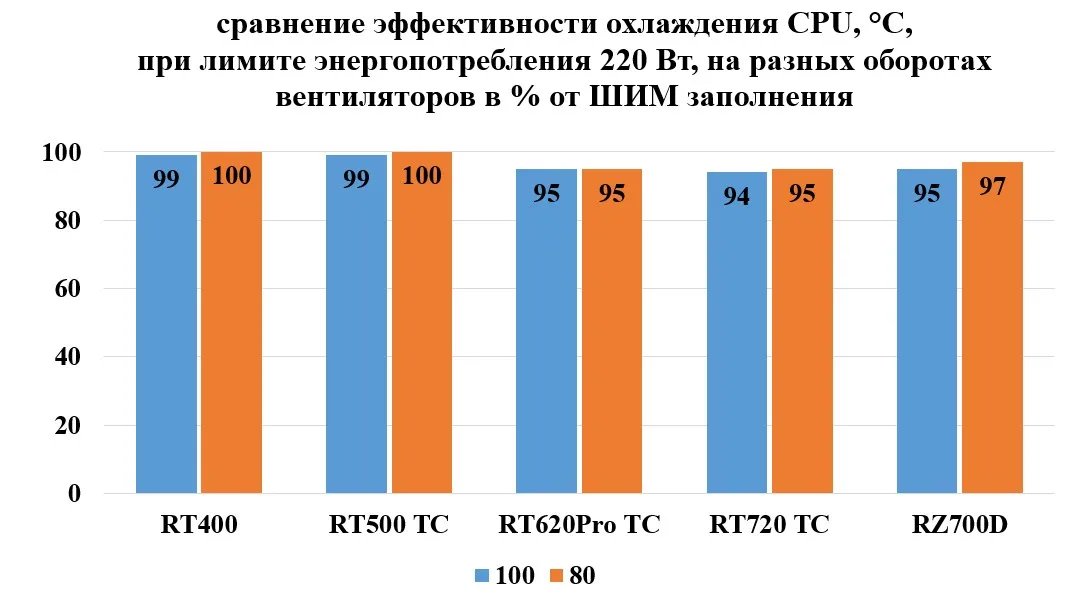

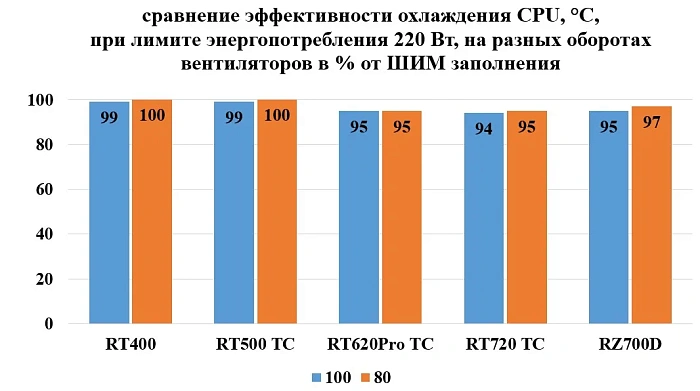

При экстремальном энергопотреблении до 220 Вт, с успешным отведением тепла от CPU справляются только двух вентиляторные модели, но на пределе своих возможностей. Модели с двух башенной конструкцией выглядят предпочтительнее.

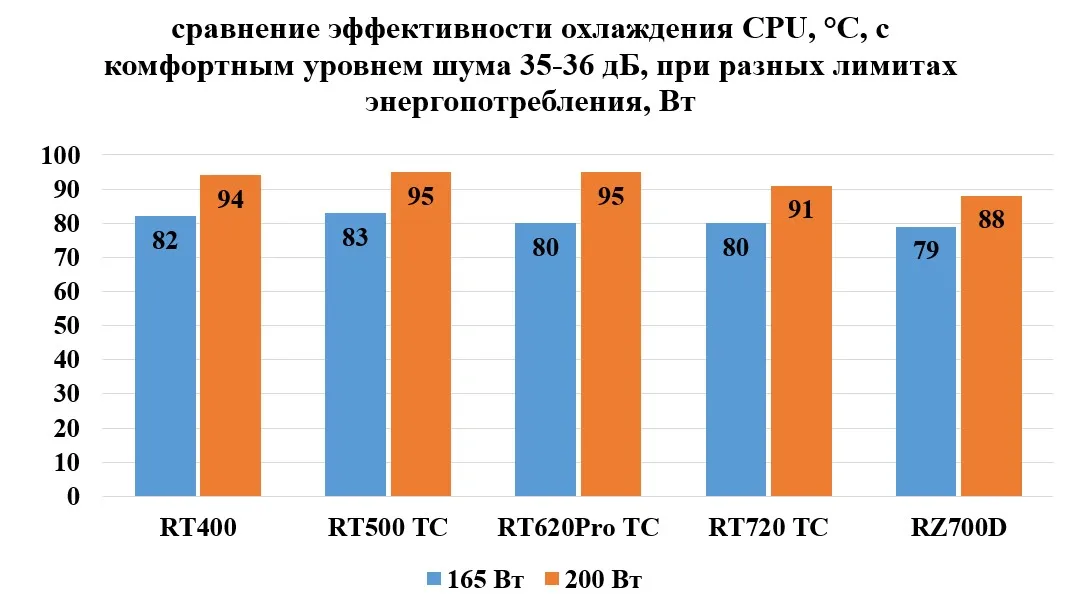

Если рассматривать эффективность кулеров на комфортном, относительно тихом уровне шума, то на низком энергопотреблении разница 2-3 °С между моделями с одним и двумя вентиляторами.

У кулеров с семью трубками видимое превосходство при энергопотреблении CPU 200 Вт при тихой работе двух вентиляторов. А вот у моделей на четыре, пять и шесть трубок, в этих же условиях, разницы по эффективности не заметно, вне зависимости от двойного радиатора или однобашенного.

Очень хорошо в этих условиях проявляет себя топовая дорогая модель из серии RZ – она более эффективно охлаждает CPU при энергопотреблении до 200 Вт на бесшумных 1000/800 об/мин своих двух вентиляторов.

Заключение

Модели кулеров в рамках серии RT по эффективности выглядят соответственно своему позиционированию – чем больше трубок, башен, вентиляторов и их оборотов, тем эффективность по отведению тепла от крышки процессора выше.

Наблюдается прямая зависимость эффективности от показателей оборотов вентиляторов и силы воздушного потока – чем они выше, тем выше эффективность охлаждения. Это говорит о хорошо продуманной конструкции радиатора с тепловыми трубками у моделей внутри одной линейки.

В основном эта тенденция, за небольшим исключением, просматривается и на стоимости рассмотренных моделей серии RT. Исключение составляют модели RT400 и RT500 TC, последняя продается в среднем дешевле, но по характеристикам и эффективности она лучше.

Двухбашенные модели серии RT по стоимости в два раза выше однобашенных, но по эффективности прироста в два раза нет, а по шуму они проигрывают. Переплачивать имеет смысл если вы ставите такую габаритную конструкцию на процессор с высоким TDP, с отведением тепла от которого, однобашенная модель с одним вентилятором попросту не справится.

У всех рассмотренных кулеров качественное исполнение с отличным классическим дизайном. Ровное основание подошвы кулера, сильный ровный прижим, удобный монтаж на любую современную платформу.

В комплекте старших моделей качественный новый термоинтерфейс EX95, более эффективный чем популярная термопаста МХ-4 (у модели RT620Pro – EX90).

Модель RZ700D стоит особняком, если сравнивать её формально с представителями серии RT – моделями 620 и 720, то её стоимость в два раза выше никак не сочетается с её эффективностью и уровнем шума. Отмечается только незначительное превосходство по отведению тепла при высоком энергопотреблении на низких оборотах вентиляторов, в комфортном по шуму диапазоне оборотов.

Из преимуществ модели RZ700D можно отметить только сопоставимую эффективность при меньших габаритах конструкции – одна башня против двух, вентилятор не накрывает слоты оперативной памяти. Семь трубок, никелированная подошва, вентиляторы, один с высокими оборотами, второй реверсный, их крепление к радиатору за счет магнитов, все это повлияло на конечную стоимость. И здесь переплата за исполнение и класс устройства, а не за эффективность.
