Обзор и тестирование блока питания Gamer Storm PS1000P Platinum Dominator SFX

Блоки питания SFX формата мощностью 1000 Вт и более, большая редкость, цена у них высокая, сборка производительных станций в компактном исполнении, потребляющих такую мощность, удел энтузиастов, поэтому многие бренды не стремятся выпускать подобные модели.

Уместить высокую мощность в компактном корпусе сложная задача из-за тепловыделения, поэтому собираются эти БП на энергоэффективных комплектующих, что подразумевает сертификаты Platinum и Titanium, именно это сказывается на стоимости изделия.

Как видим, бренд Gamer Storm не боится трудностей, они совсем недавно начали осваивать выпуск моделей форм-фактора SFX, и уже отметились киловаттником хорошего качества и с приемлемой стоимостью относительно конкурентов.

Технические характеристики

Упаковка и комплектация

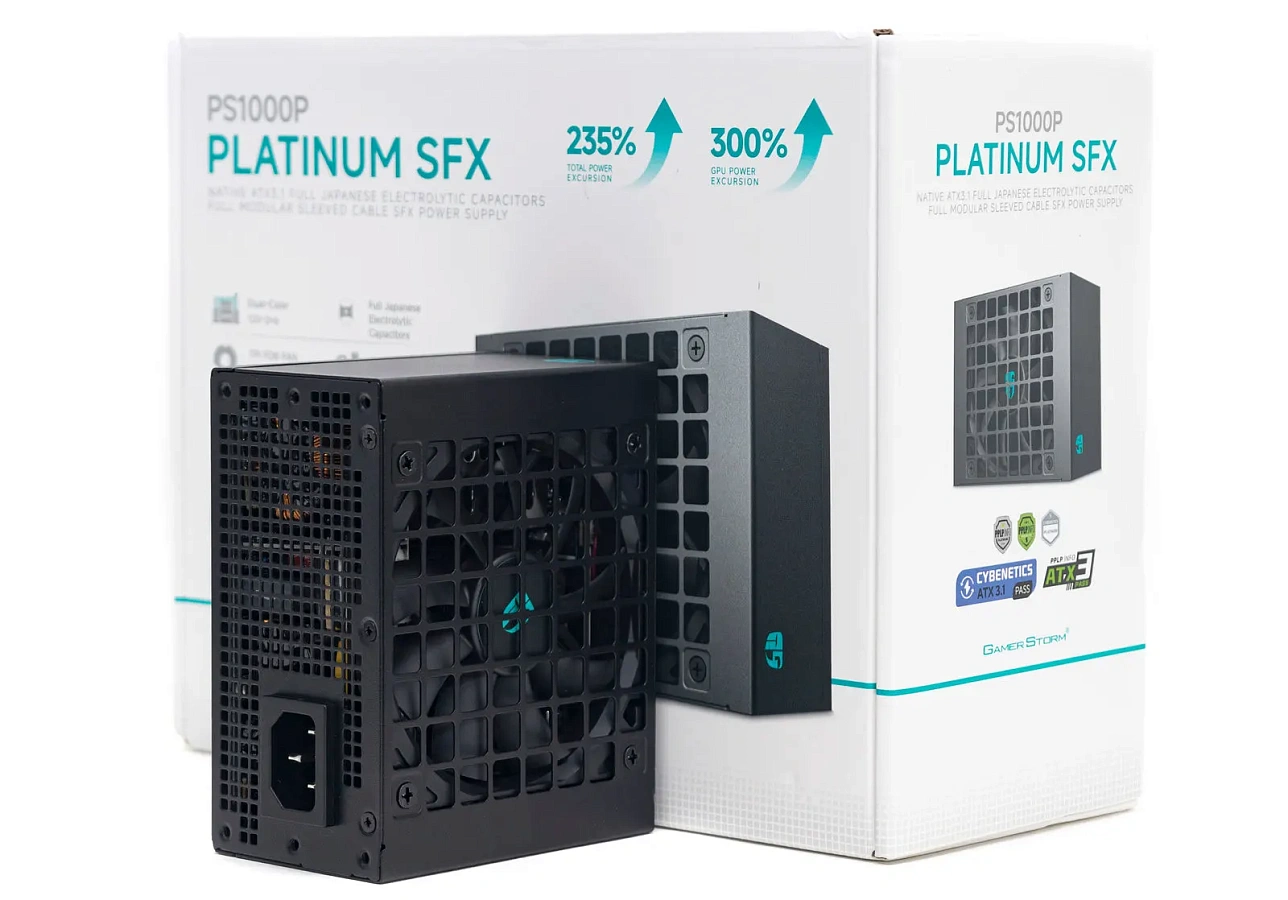

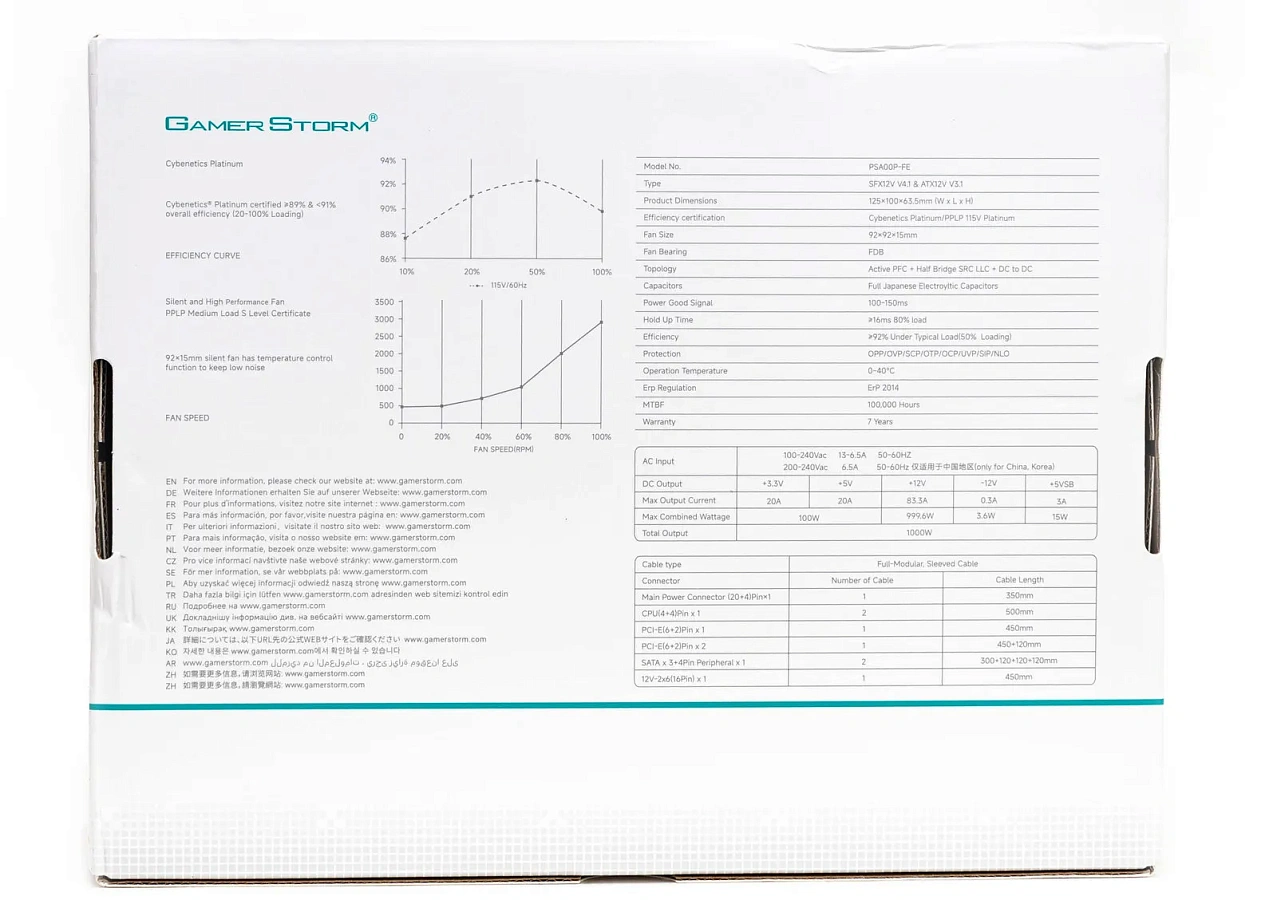

Белоснежная картонная коробка с подробной информацией о продукте, таблицами и графиками.

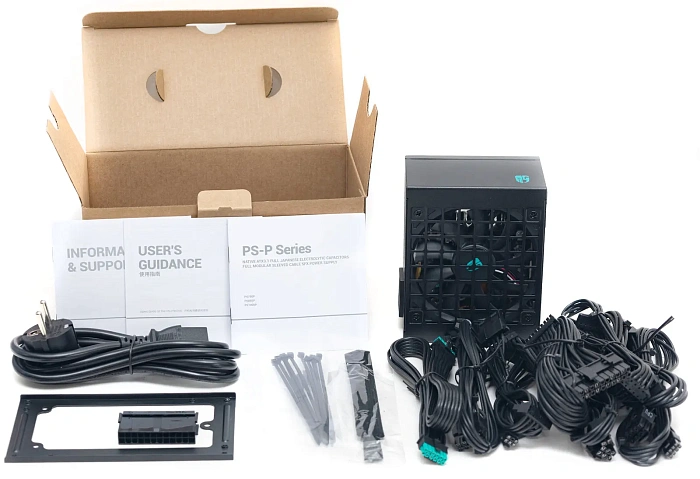

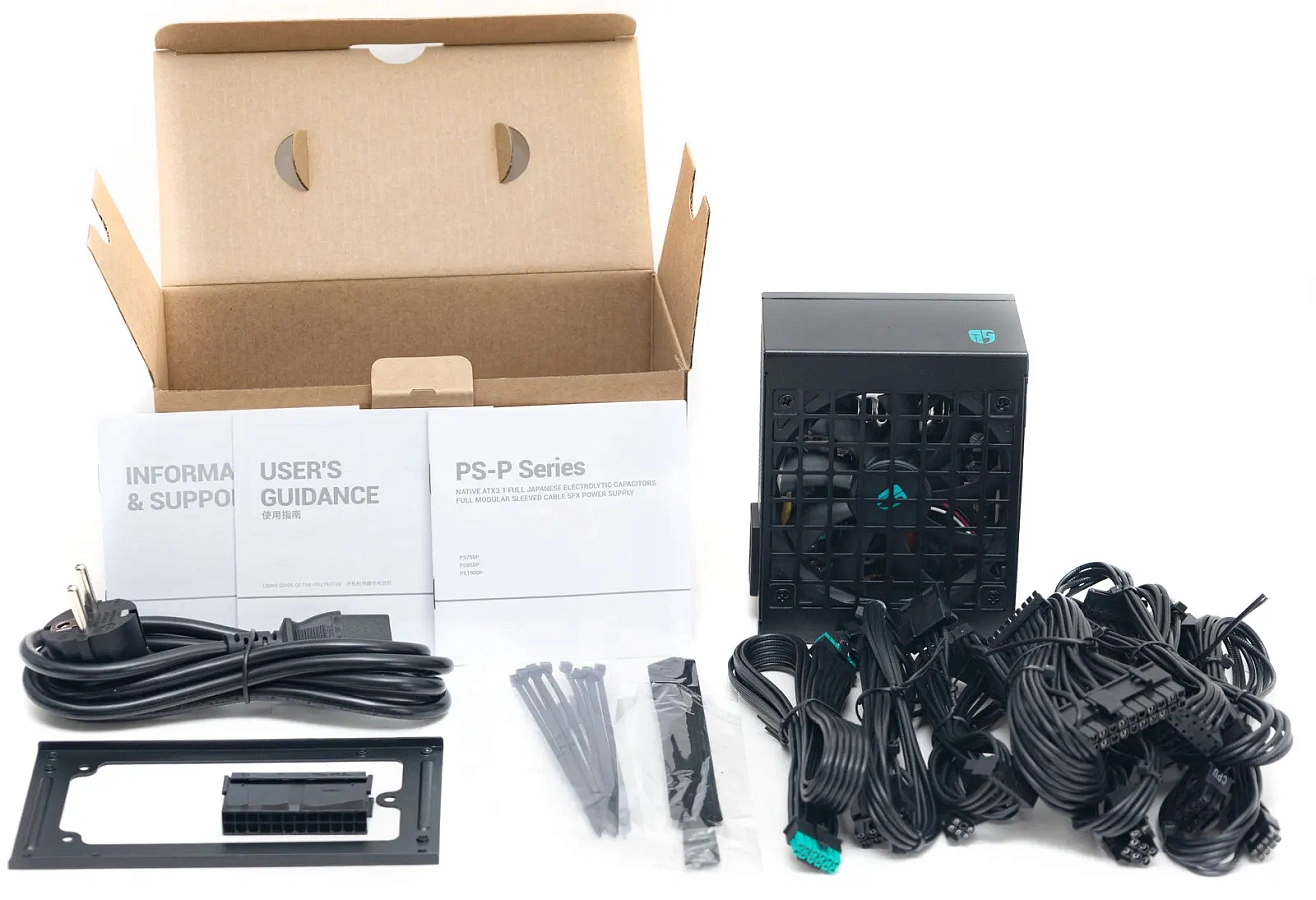

Блок в коробке упакован в целлофан и зафиксирован демпферами. В отдельной коробочке модульные кабеля и комплект поставки.

Металлическая рамка для установки БП в полноразмерный слот, колодка для автономного запуска для проверки работоспособности, разовые стяжки, стяжки на липучках, винты крепления, сетевой кабель и мануалы.

Кабели и коннекторы

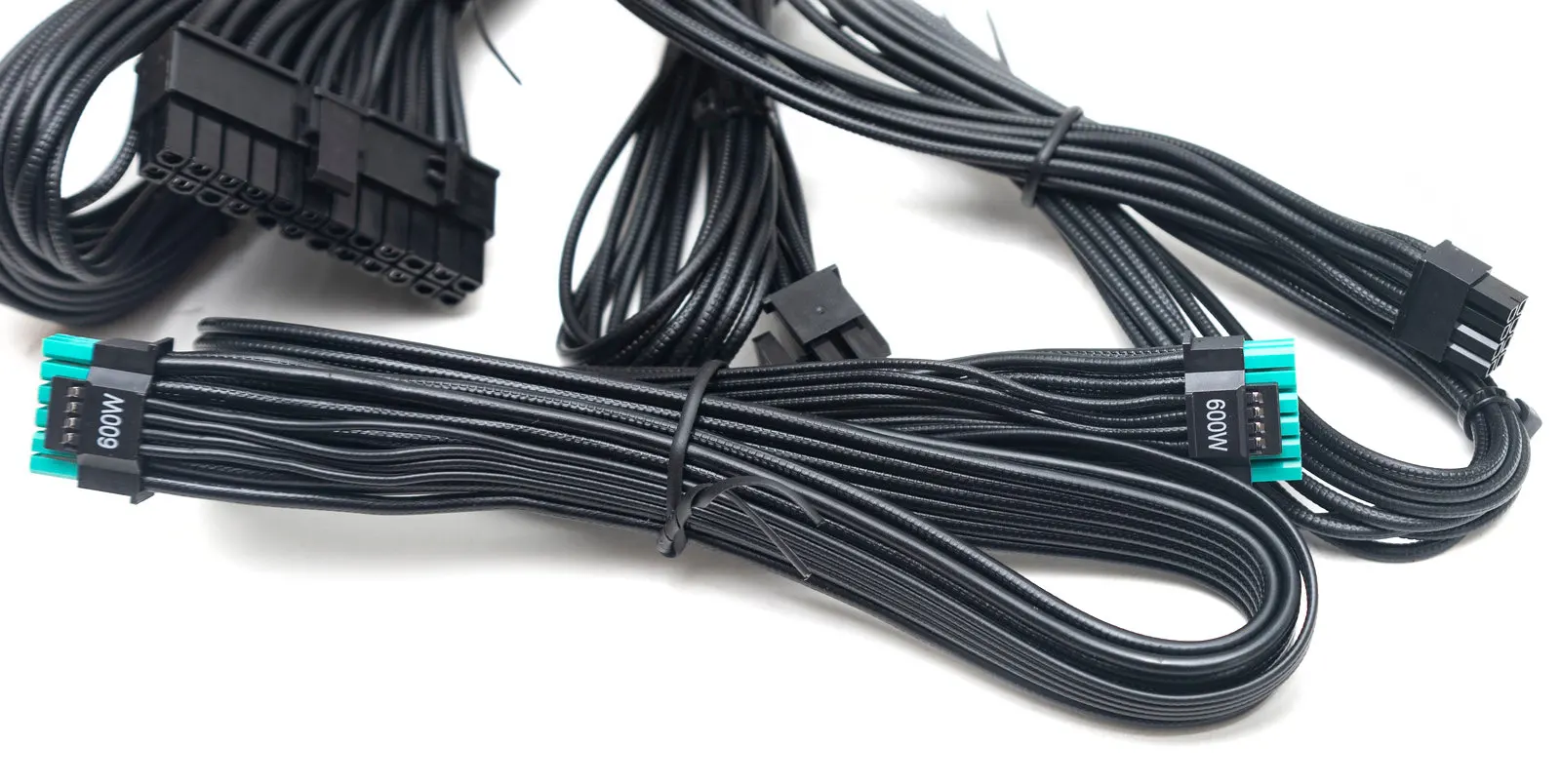

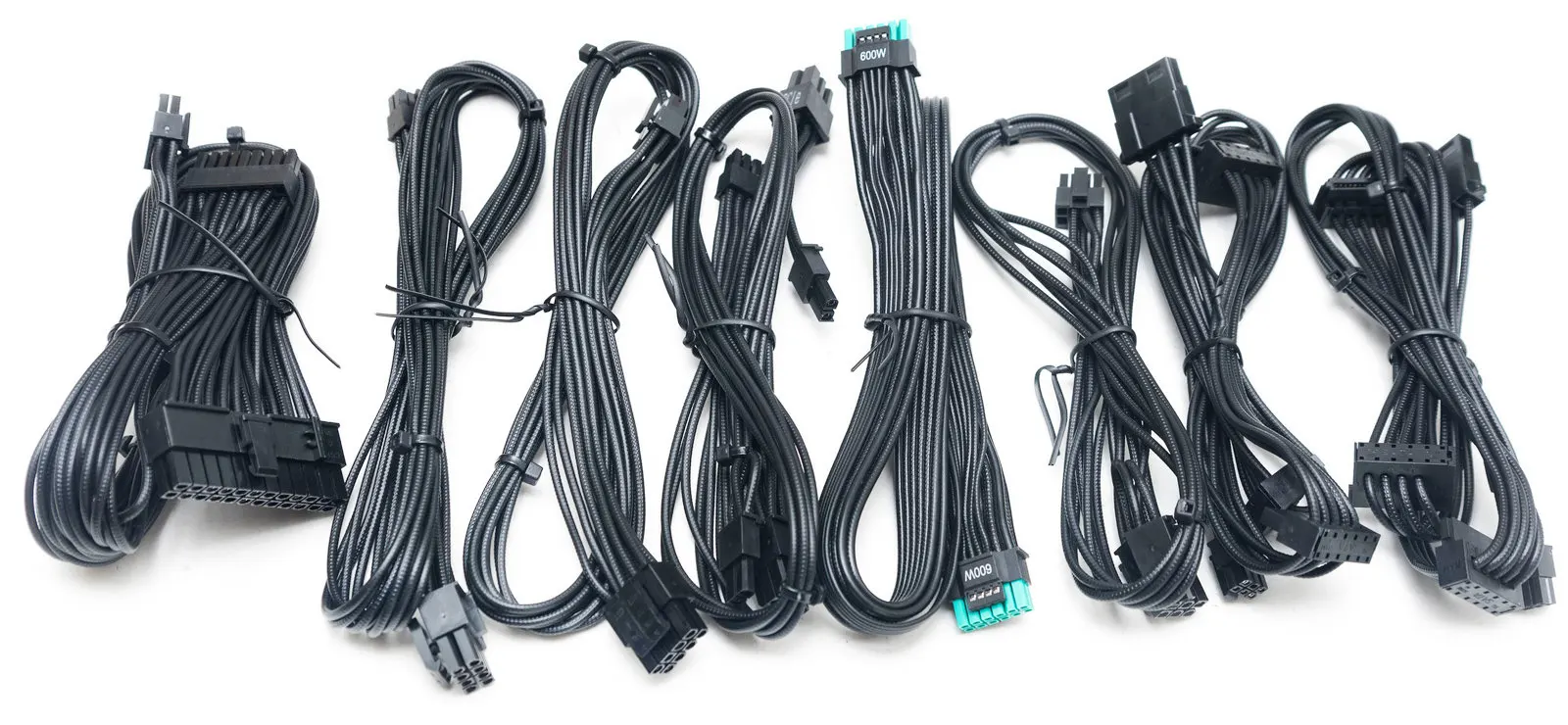

В комплекте восемь модульных кабелей, кабель с коннектором 12V-2x6 плоский, набран проводами с тиснением под ткань, калибром 16AWG. Маркировка 600W, разъем бирюзового цвета для визуализации подключения. Заявлена сертификация UI и медные жилы.

Остальные кабеля в виде жгутов проводов в индивидуальной оплетке с тиснением под ткань, калибр проводов 18AWG.

Внешний вид

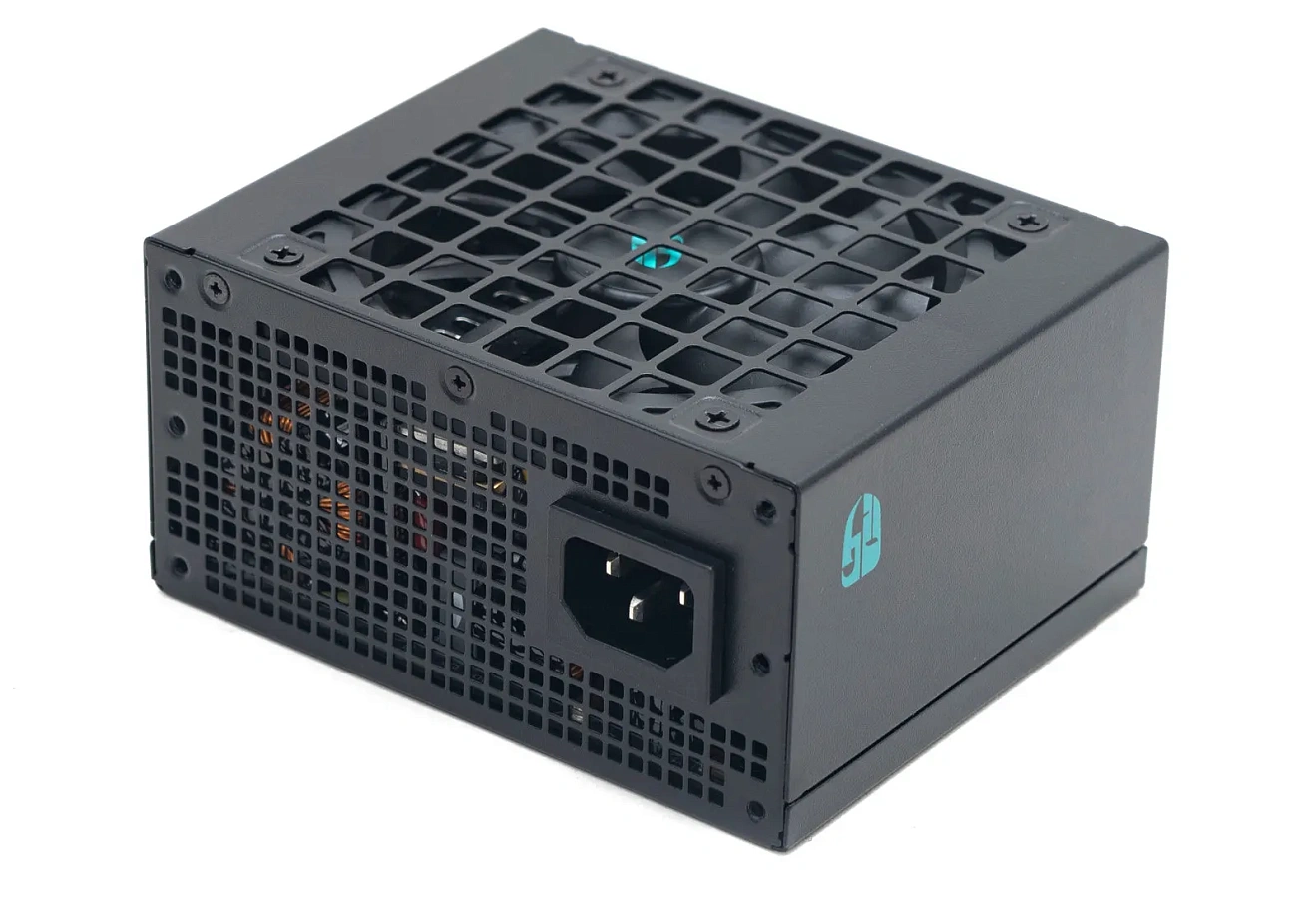

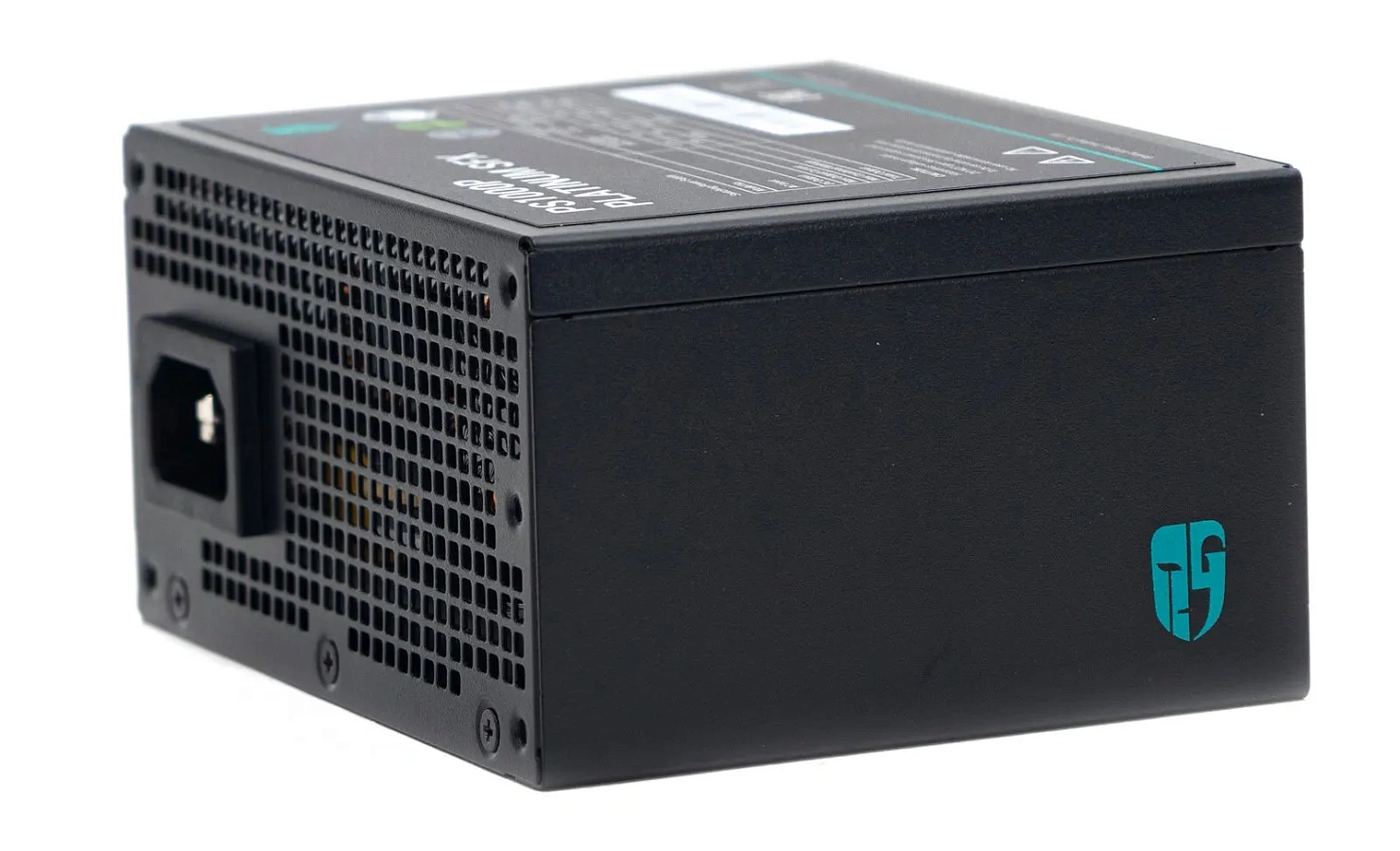

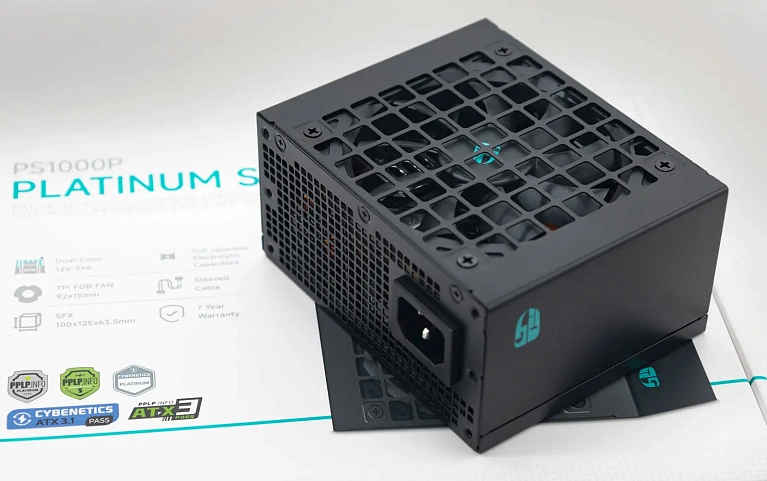

Компактный корпус призматической формы окрашен в черный цвет, по бокам бирюзовый логотип нанесен краской.

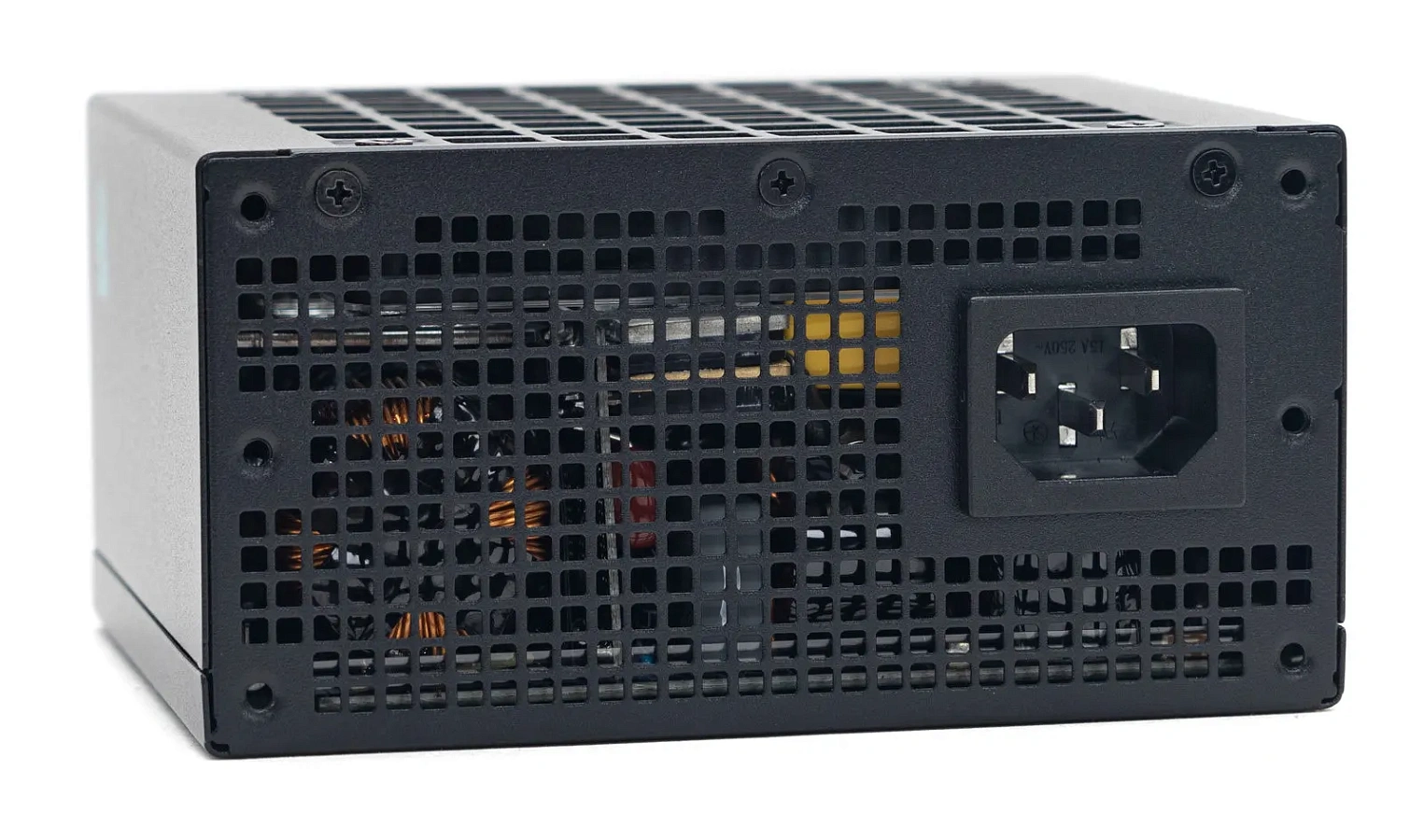

С лицевой стороны перфорация в виде мелких квадратиков, тумблер включения отсутствует, видимо для экономии места.

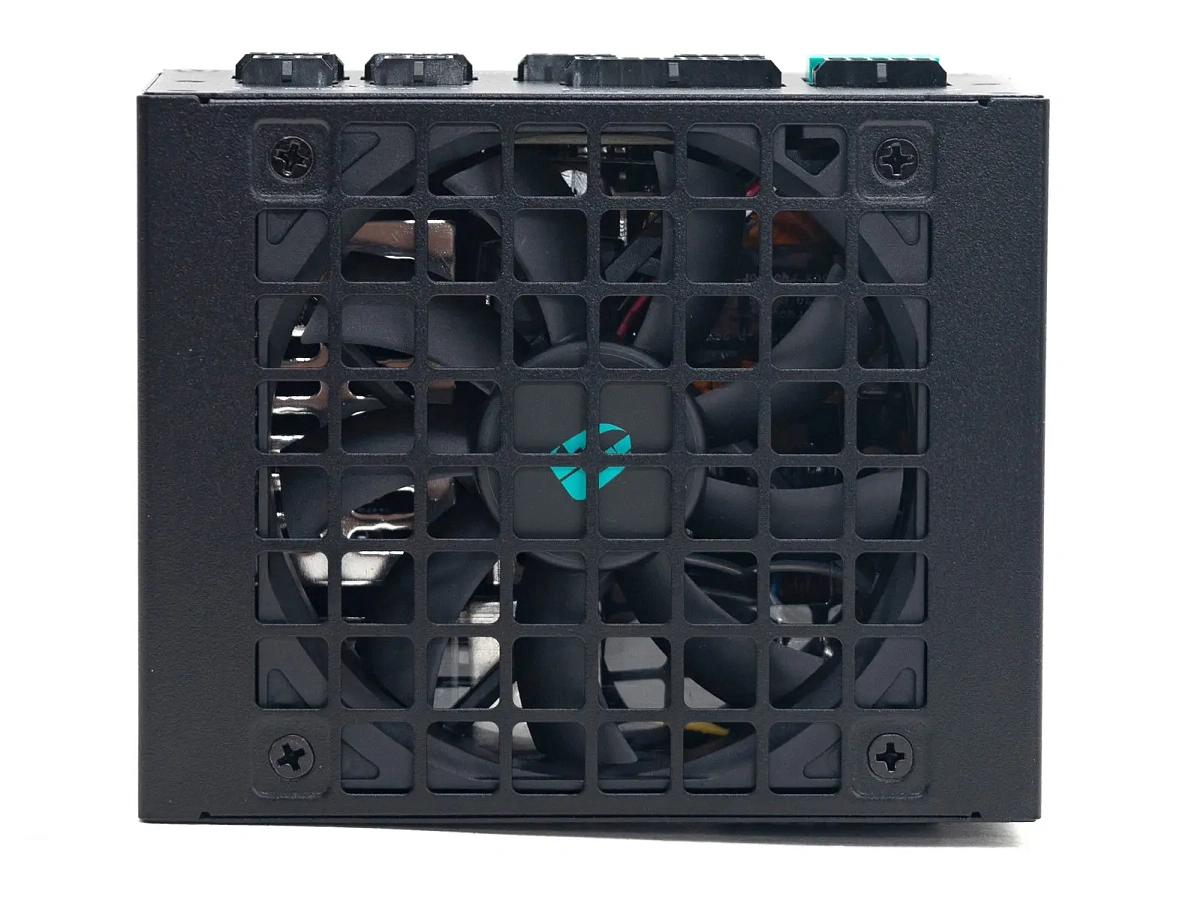

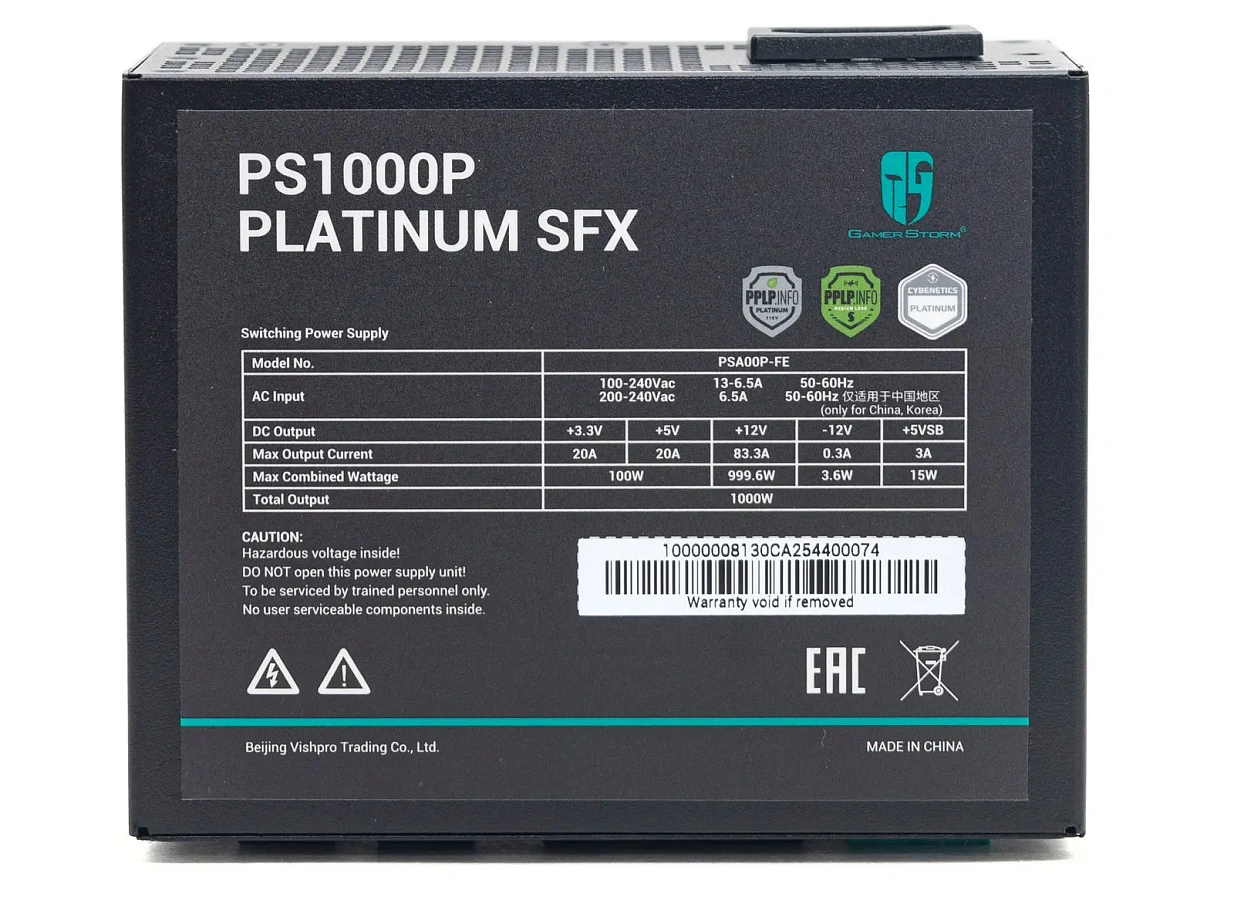

Снизу корпуса крупная перфорация в виде квадратной сетки, сверху наклейка с информацией о изделии, указано наименование модели PDA00P-FE.

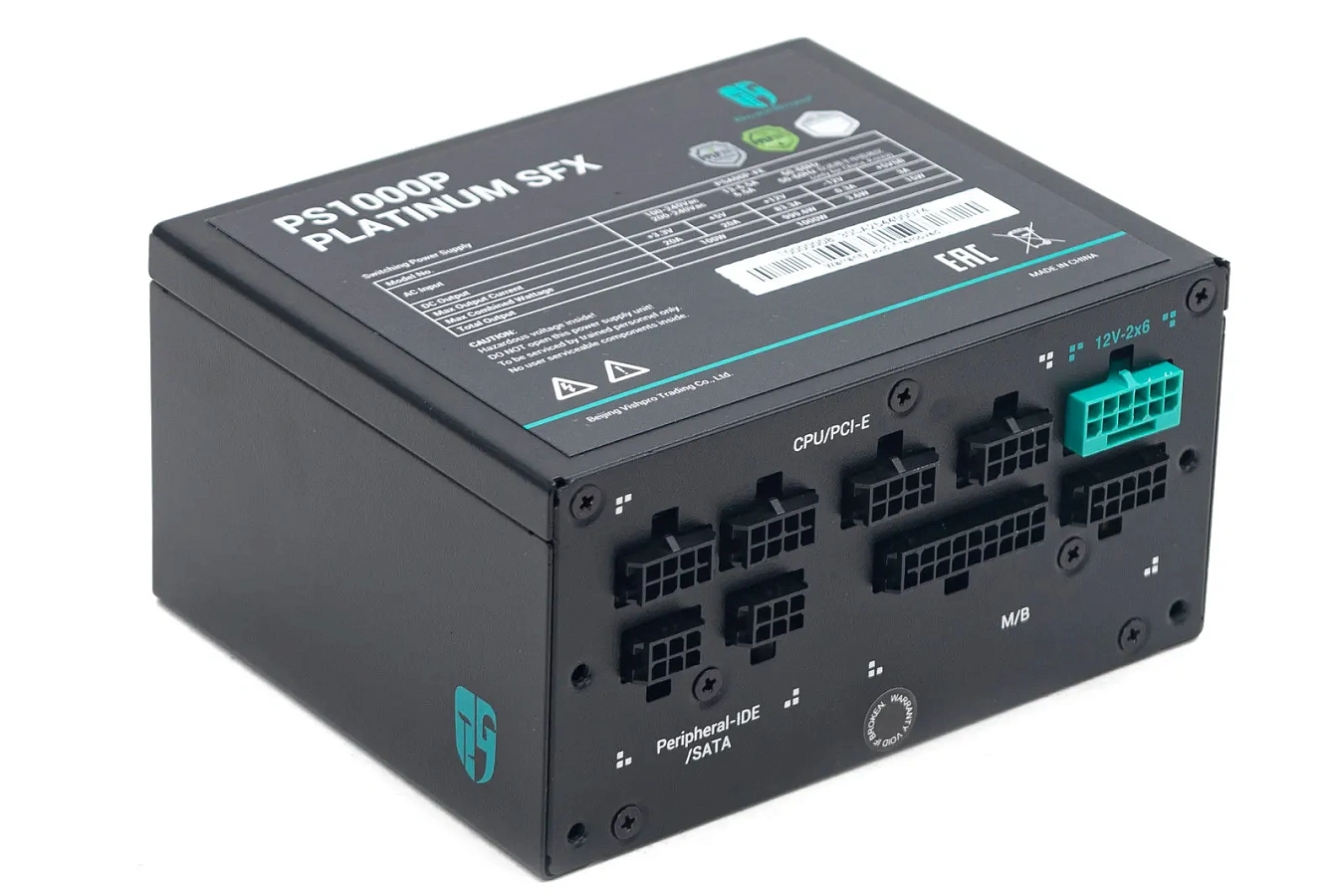

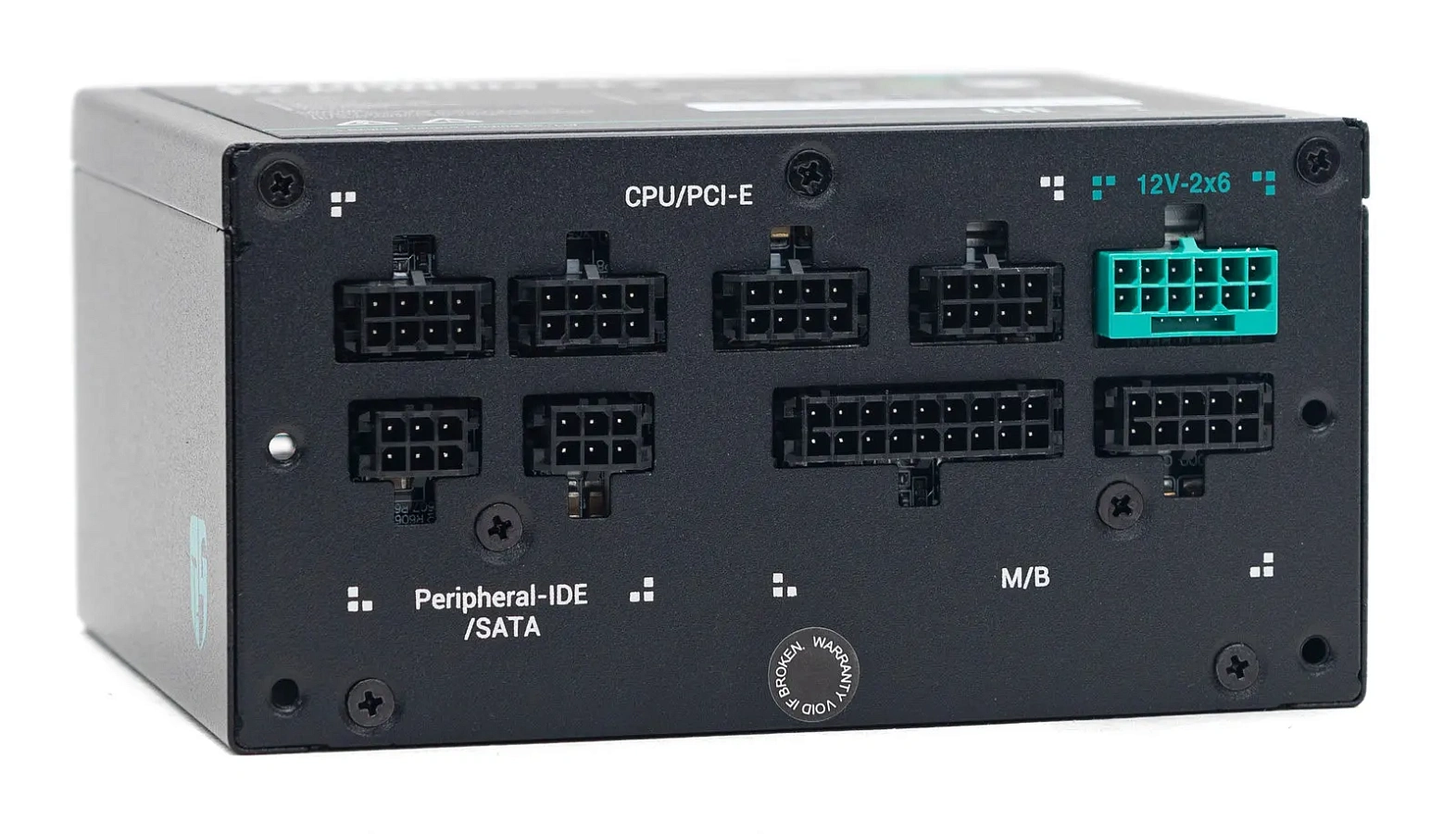

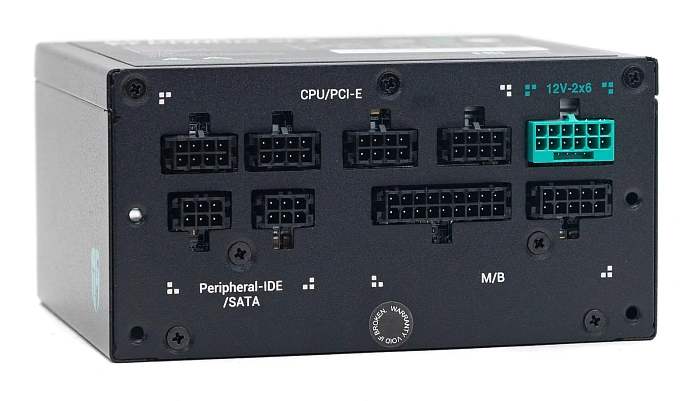

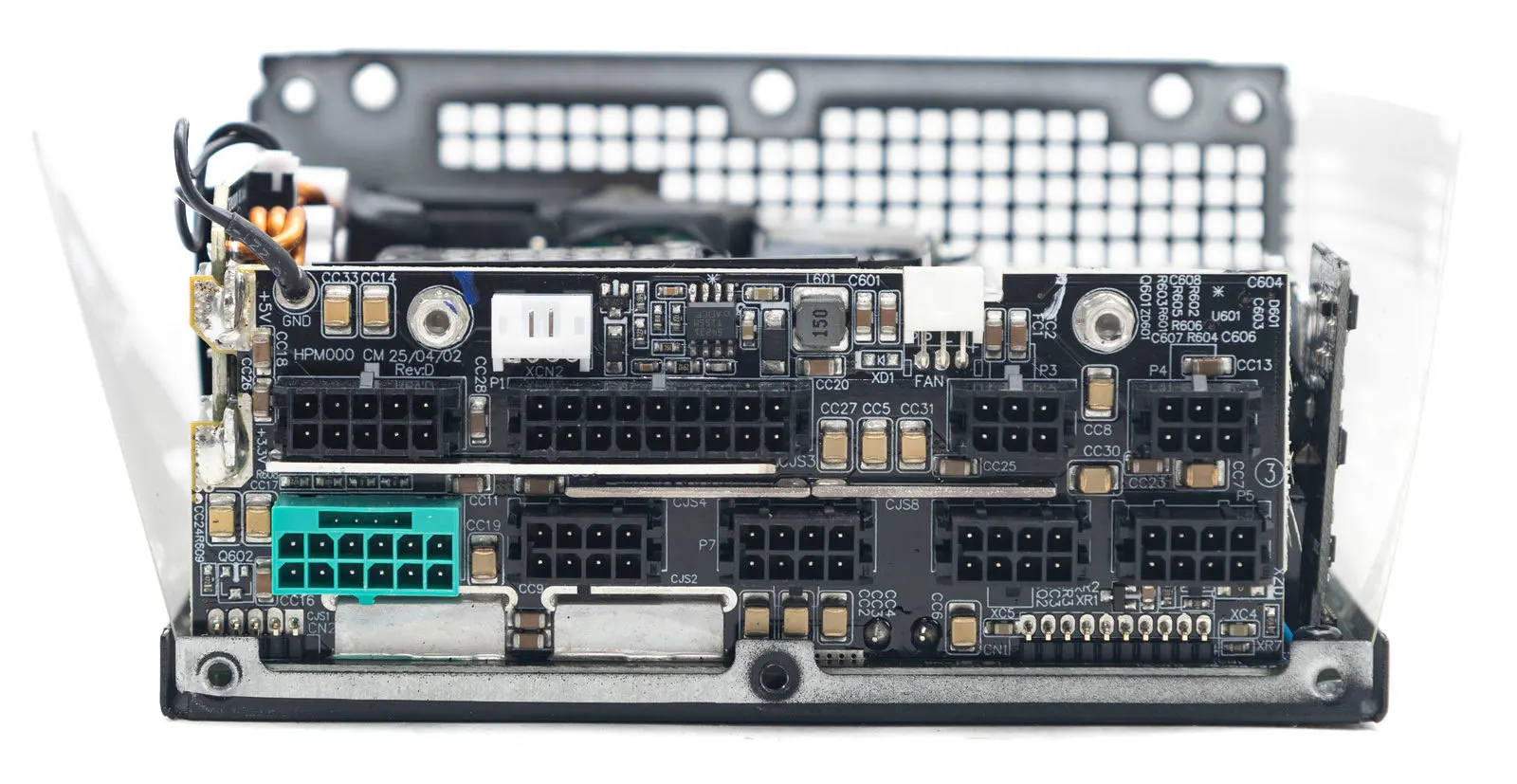

С тыльной стороны выступающие за габариты корпуса коннекторы, у каждого свое персональное отверстие в планке корпуса, все коннекторы сгруппированы и подписаны. Сами коннекторы немного меньшего размера, чем в полноразмерных блоках питания с модульным подключением кабелей.

Вентилятор

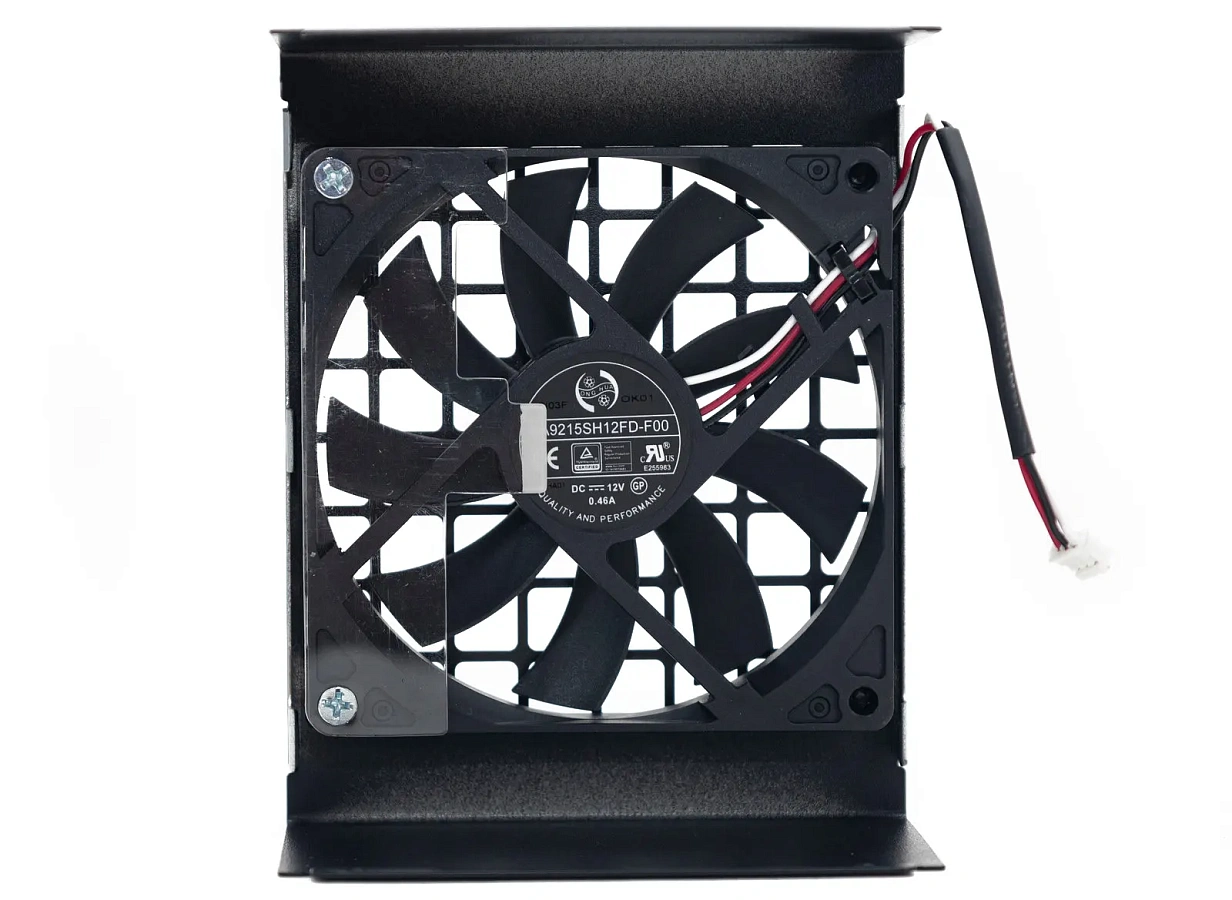

За охлаждение отвечает вентилятор диаметром 92 мм. Модель Hong Hua HA9215SH12FD-F00 на основе гидродинамического подшипника. Полупассивный режим работы отсутствует.

Вентилятор работает очень тихо, даже на высоких оборотах не выходит за рамки комфортного шума. На низких оборотах его можно назвать бесшумным.

Схемотехника

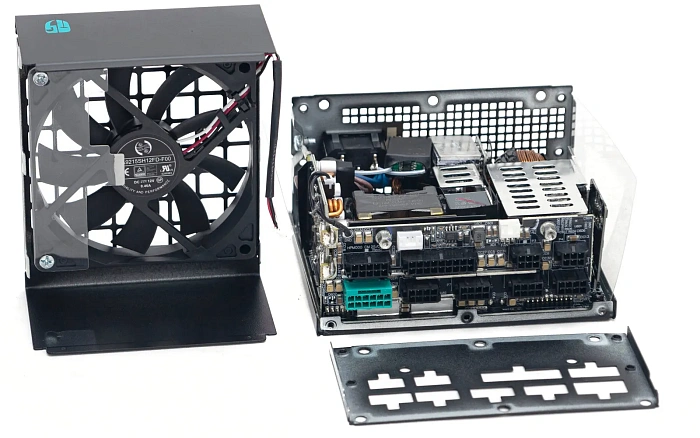

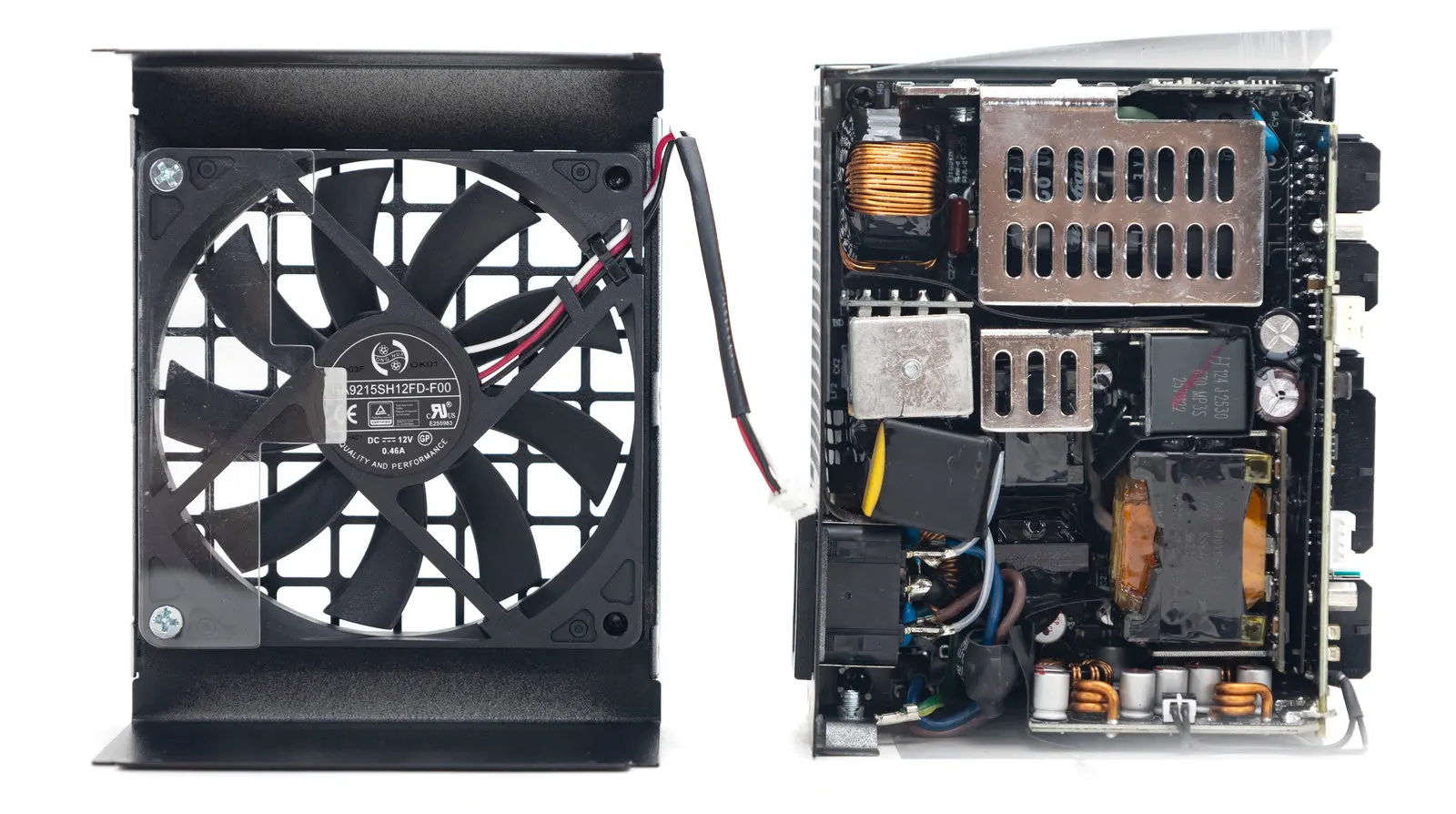

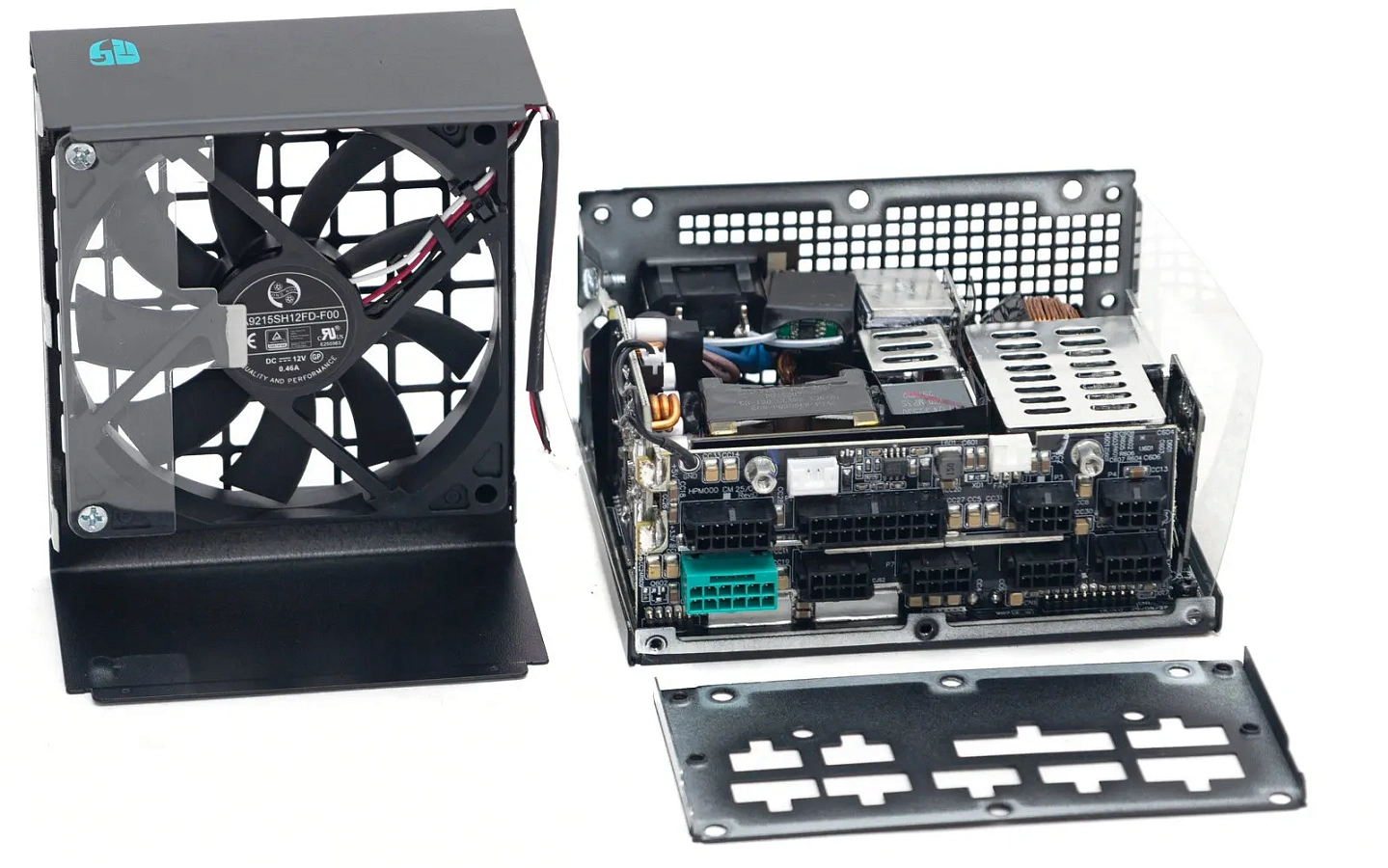

Корпус разбирается на три части, что облегчает сборку при столь плотной компоновке элементов на плате.

ОЕМ платформа от известного бренда CWT на платах маркировка HPM.

LLC-преобразователь в первичной части, синхронный выпрямитель с DC-DC преобразователями во вторичной части.

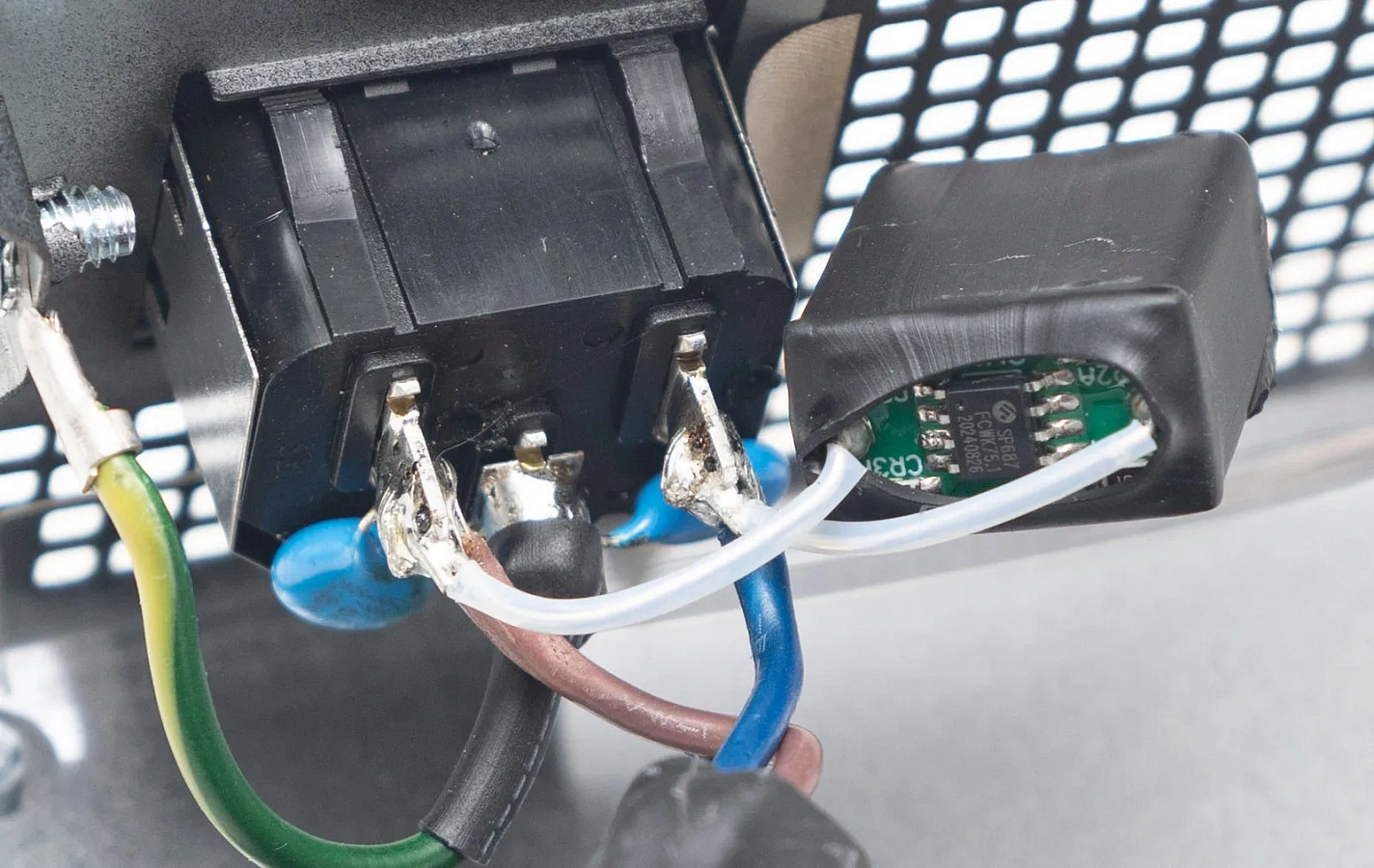

На входе полноценный фильтр, на входной вилке смонтированы два Y-конденсатора и один Х-конденсатор, на нем распаяна микросхема SP687 с резисторами для разрядки конденсаторов.

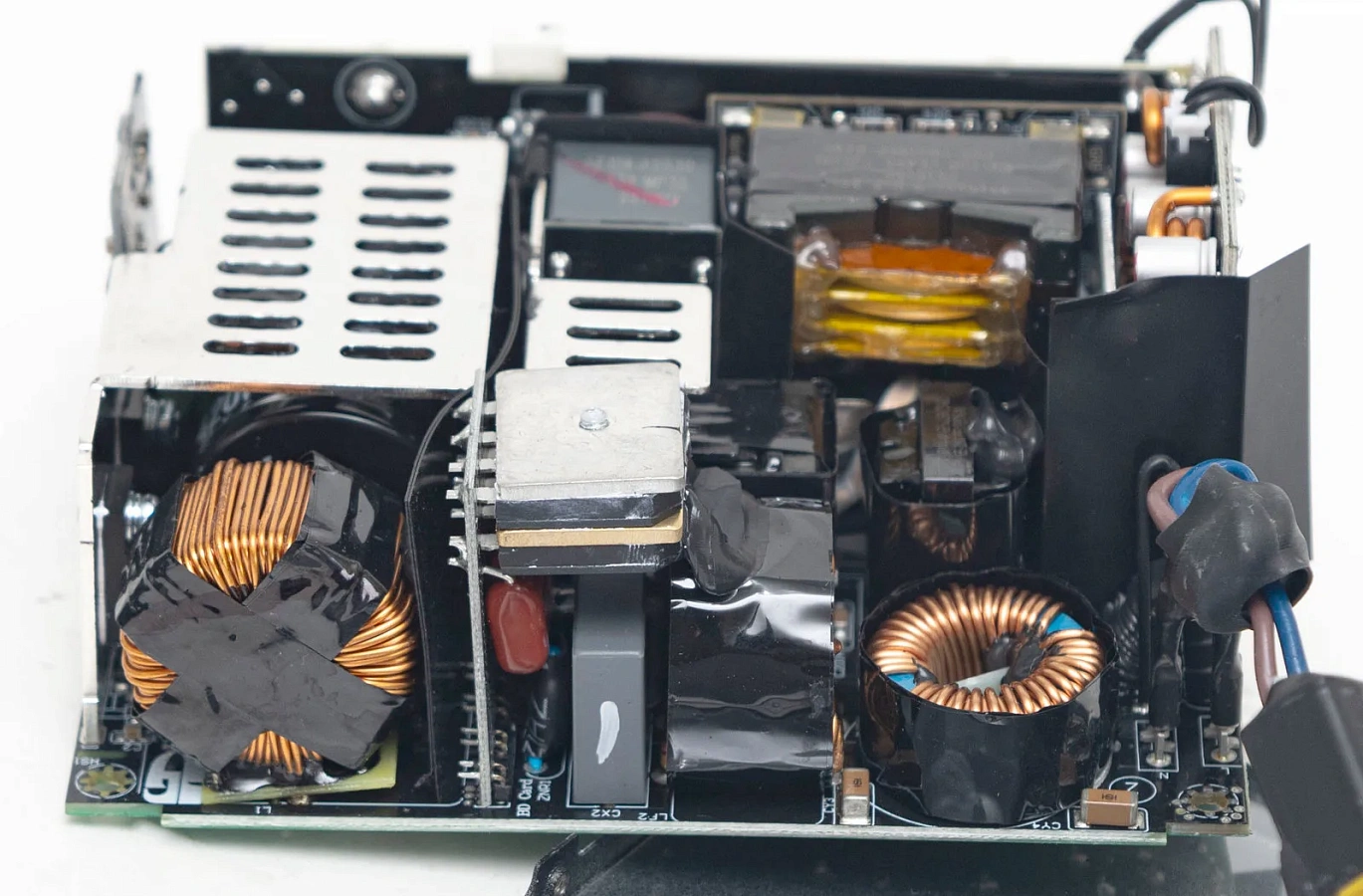

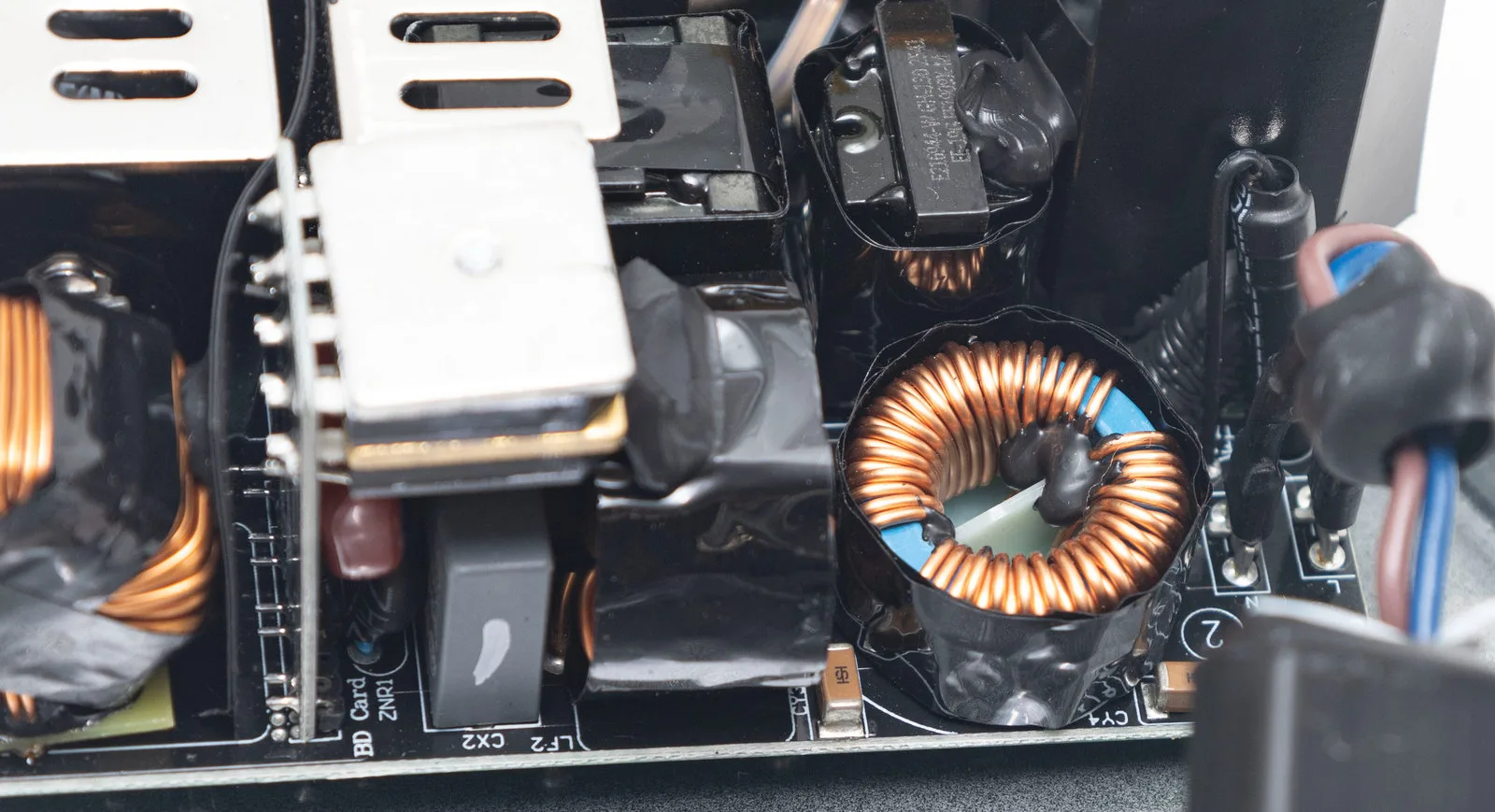

На краю основной платы два дросселя и Х-конденсатор. Для защиты БП установлен варистор и предохранитель, имеется термистор с реле.

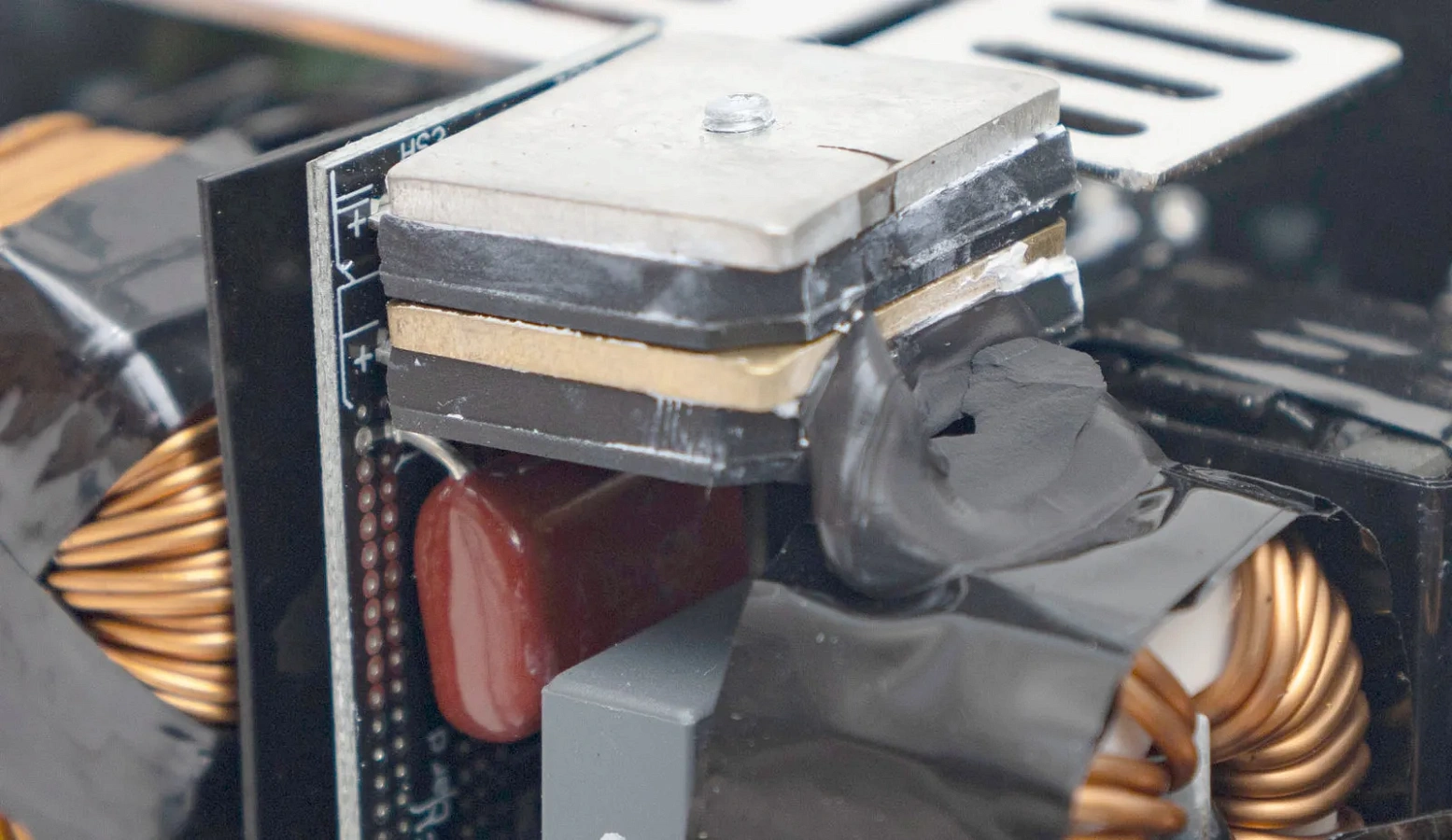

На вертикальной плате, в горизонтальной плоскости «сэндвич» из двух диодных мостов выпрямителя и двух радиаторов.

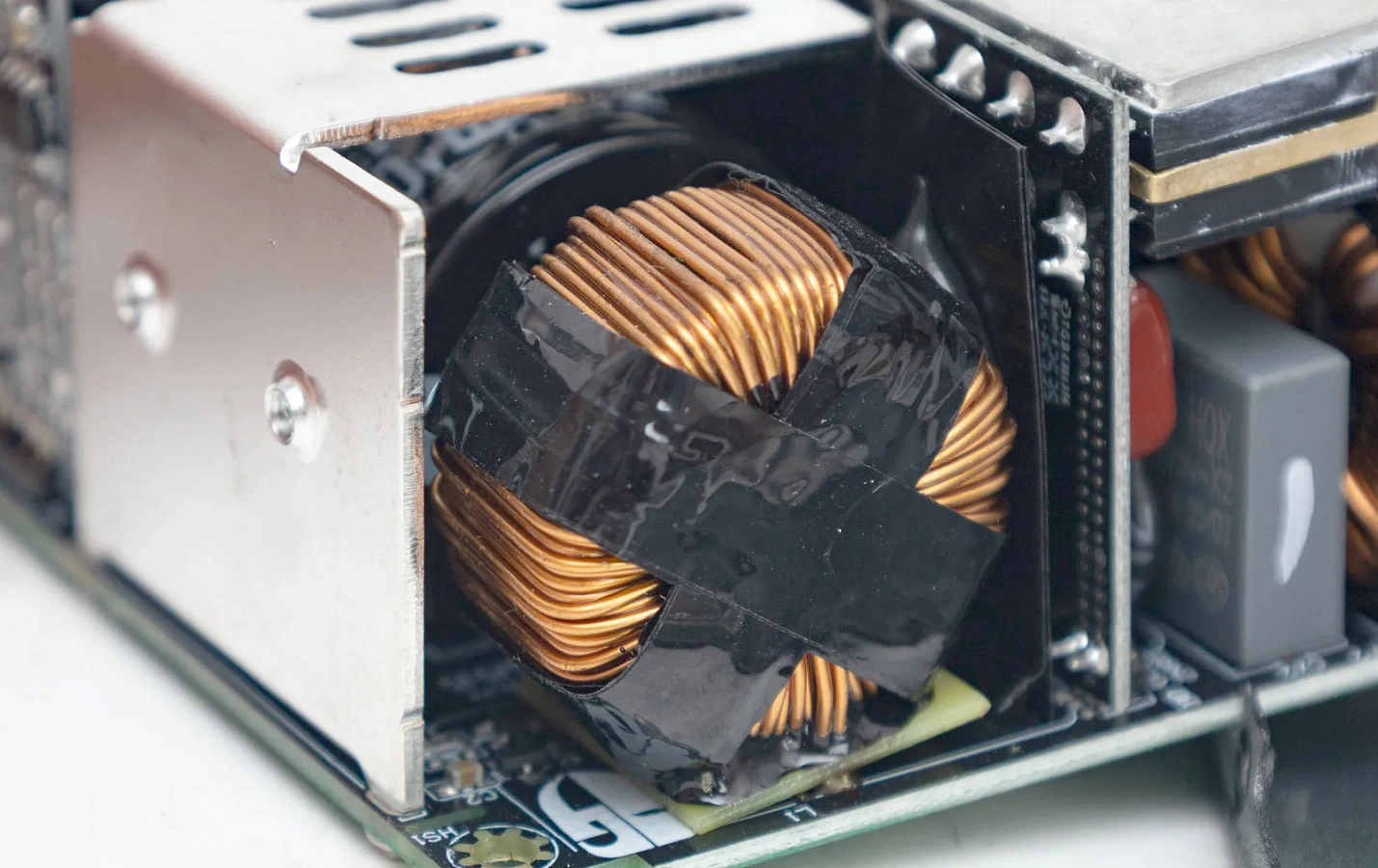

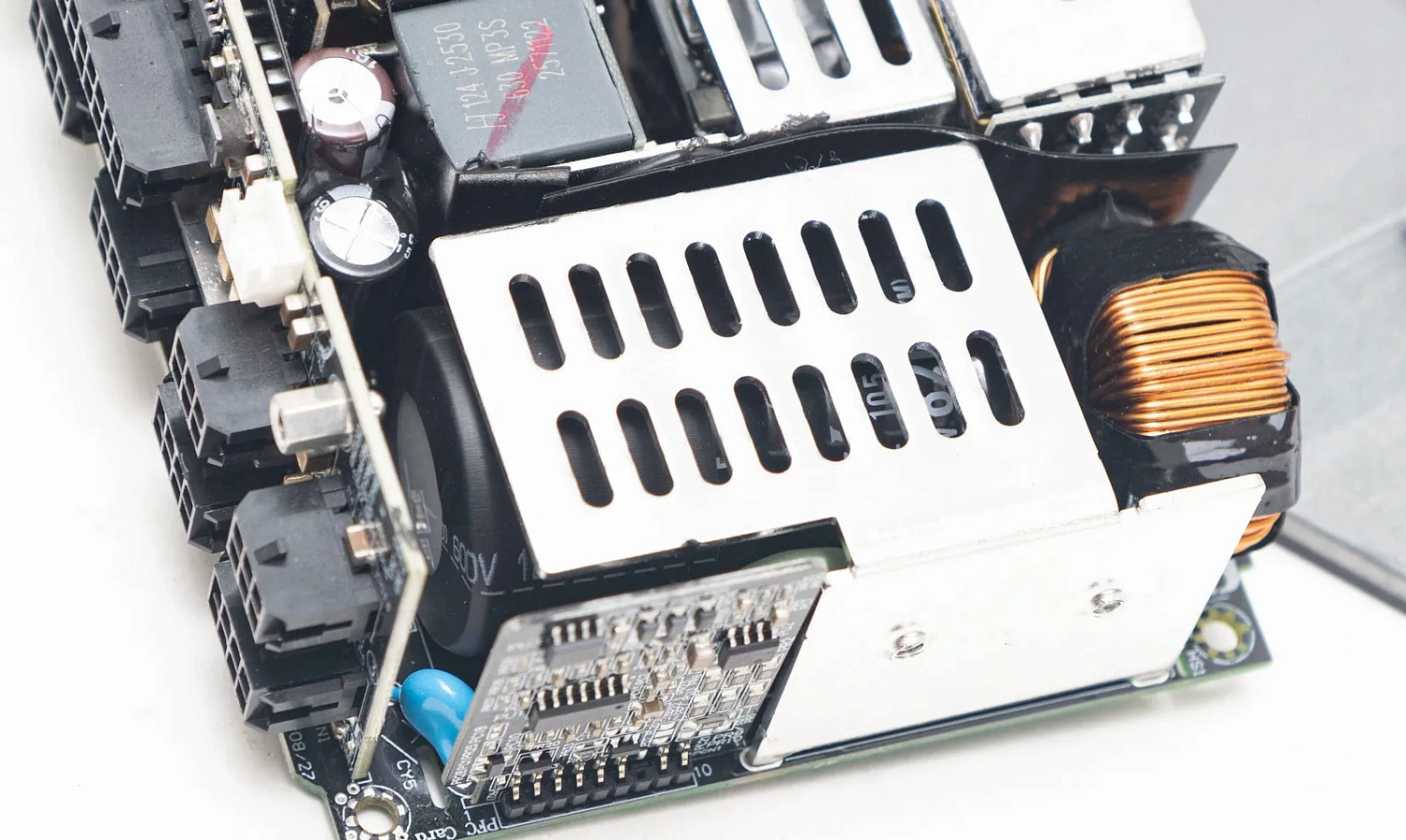

Далее, на углу, дроссель APFC, Г-образный радиатор с перфорированной «крышей». На нем смонтированы два мосфета Infineon IPA60R099P7 (650В, 20A).

Под радиатором находится высоковольтный конденсатор, размещенный вертикально, Rubycon на 820 мкФ, 420В, из температурной серии 105°С.

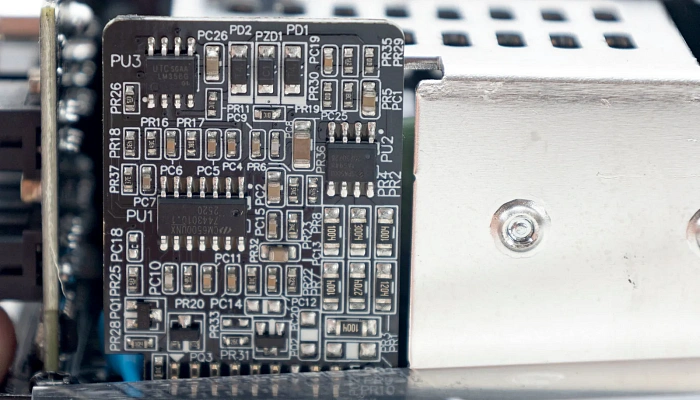

На вертикальной плате контроллер APFC - CM6500UNX, микросхема SPN5003 и операционный усилитель LM358G входят в схему питания в режиме ожидания в обход APFC.

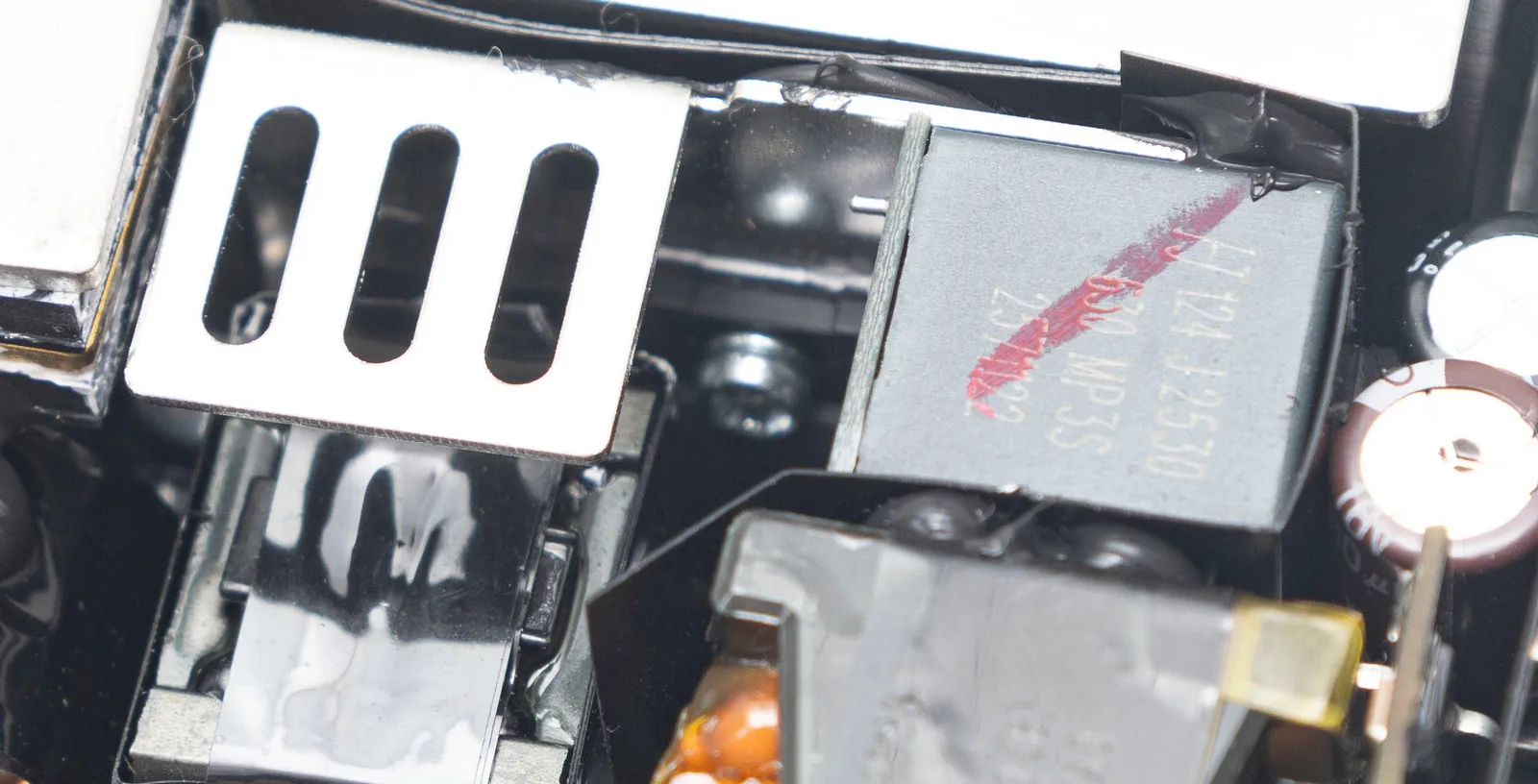

Под следующим радиатором два мосфета основного преобразователя Infineon IPA60R099P6 (650В, 24A), рядом дроссель и конденсаторы на вертикальной плате, входящие в схему LLC.

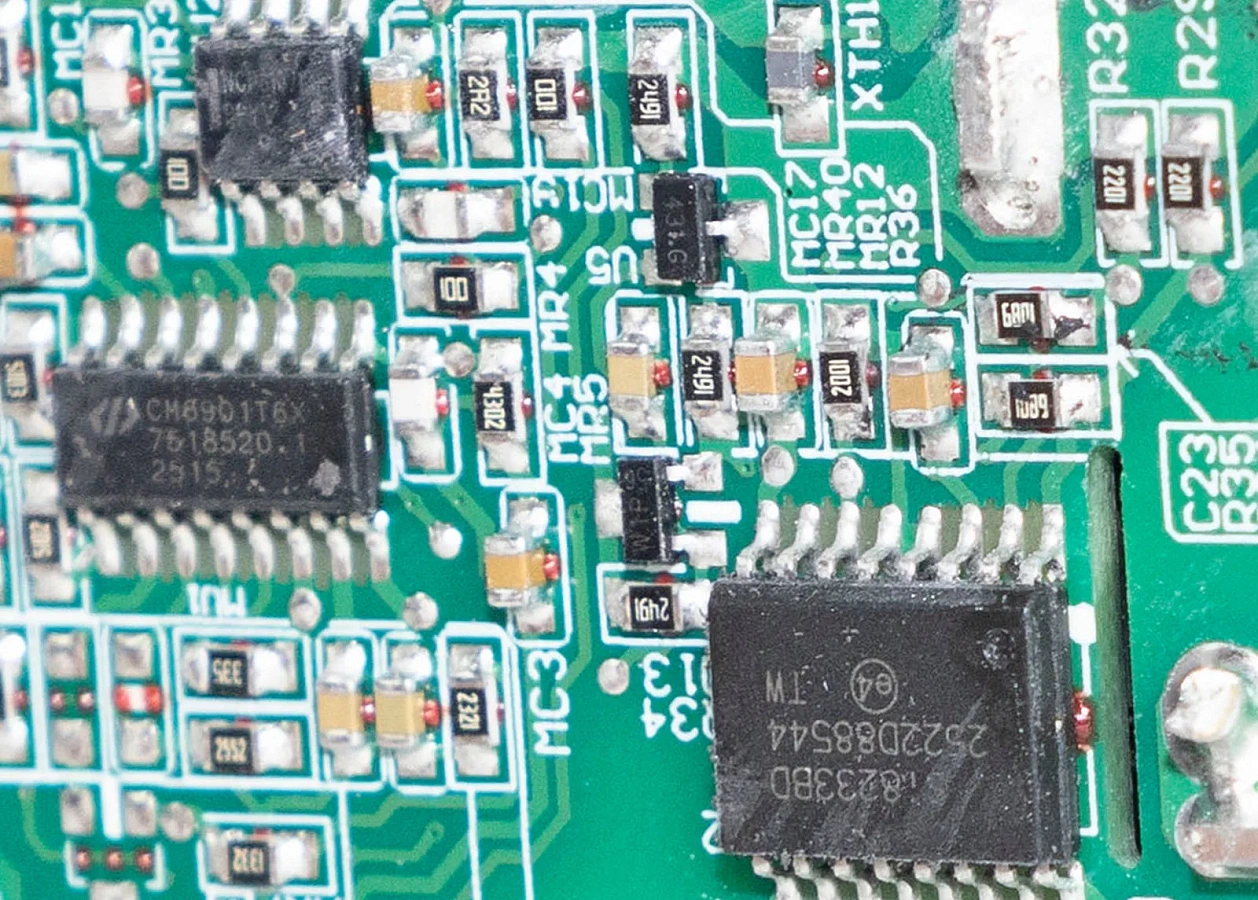

Контроллер преобразователя CM6901T6X, с обратной стороны основной платы, рядом драйвер Silicon Labs SI8233BD.

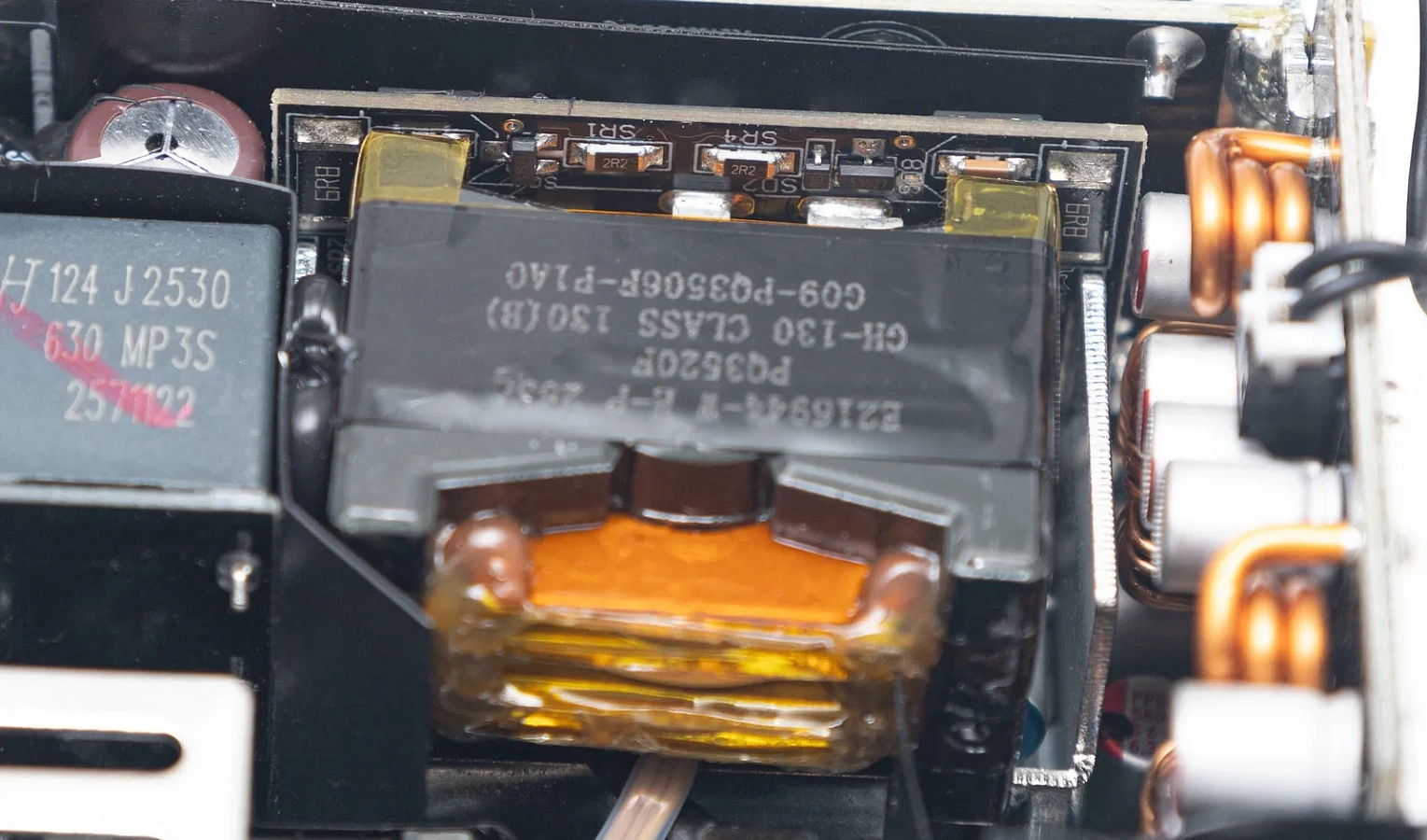

За ними крупный трансформатор линии +12В соединенный с вертикальной платой с мосфетами синхронного выпрямителя, восемь мосфетов Infineon BSC014NO4LS (40В, 145A).

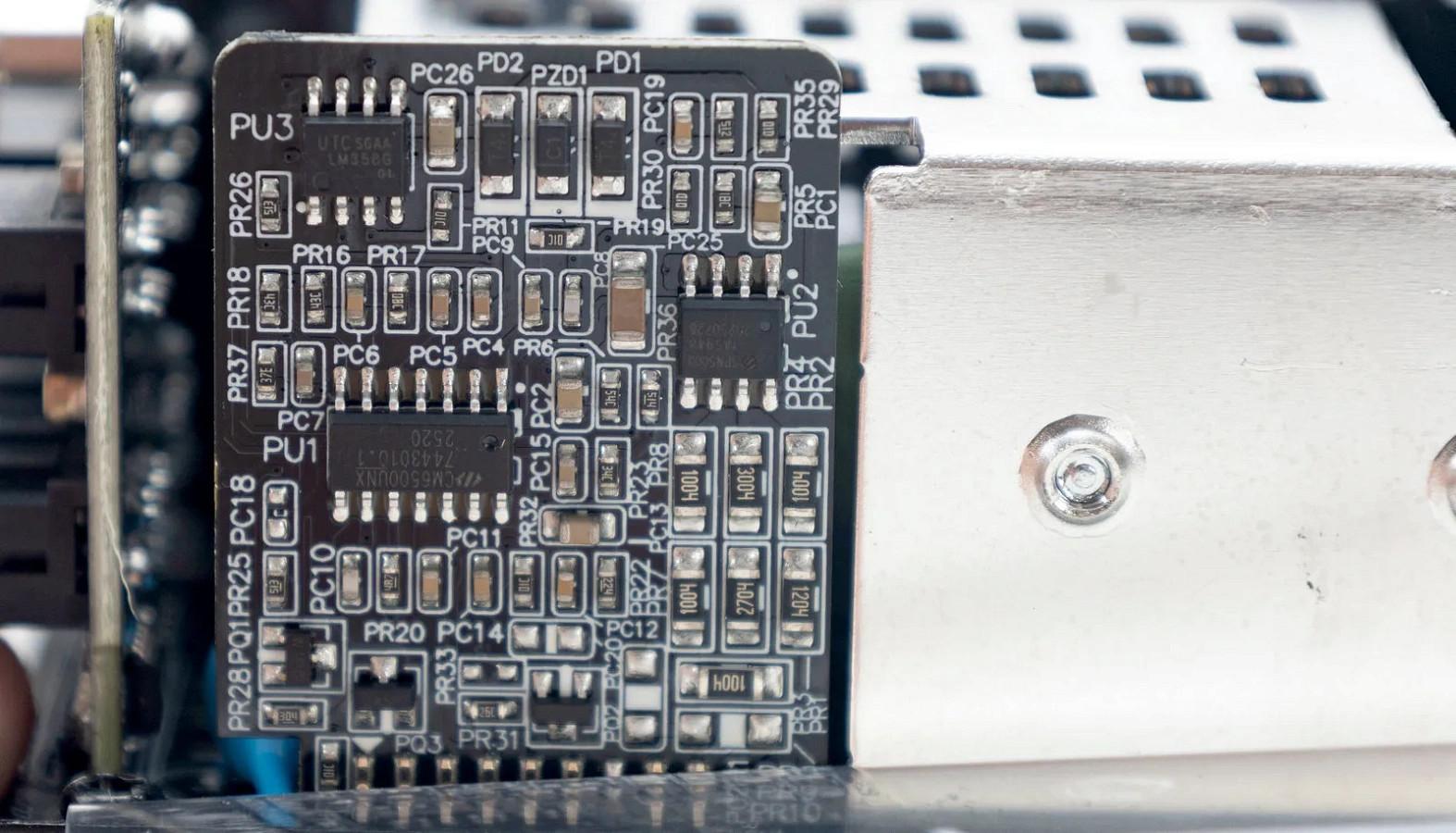

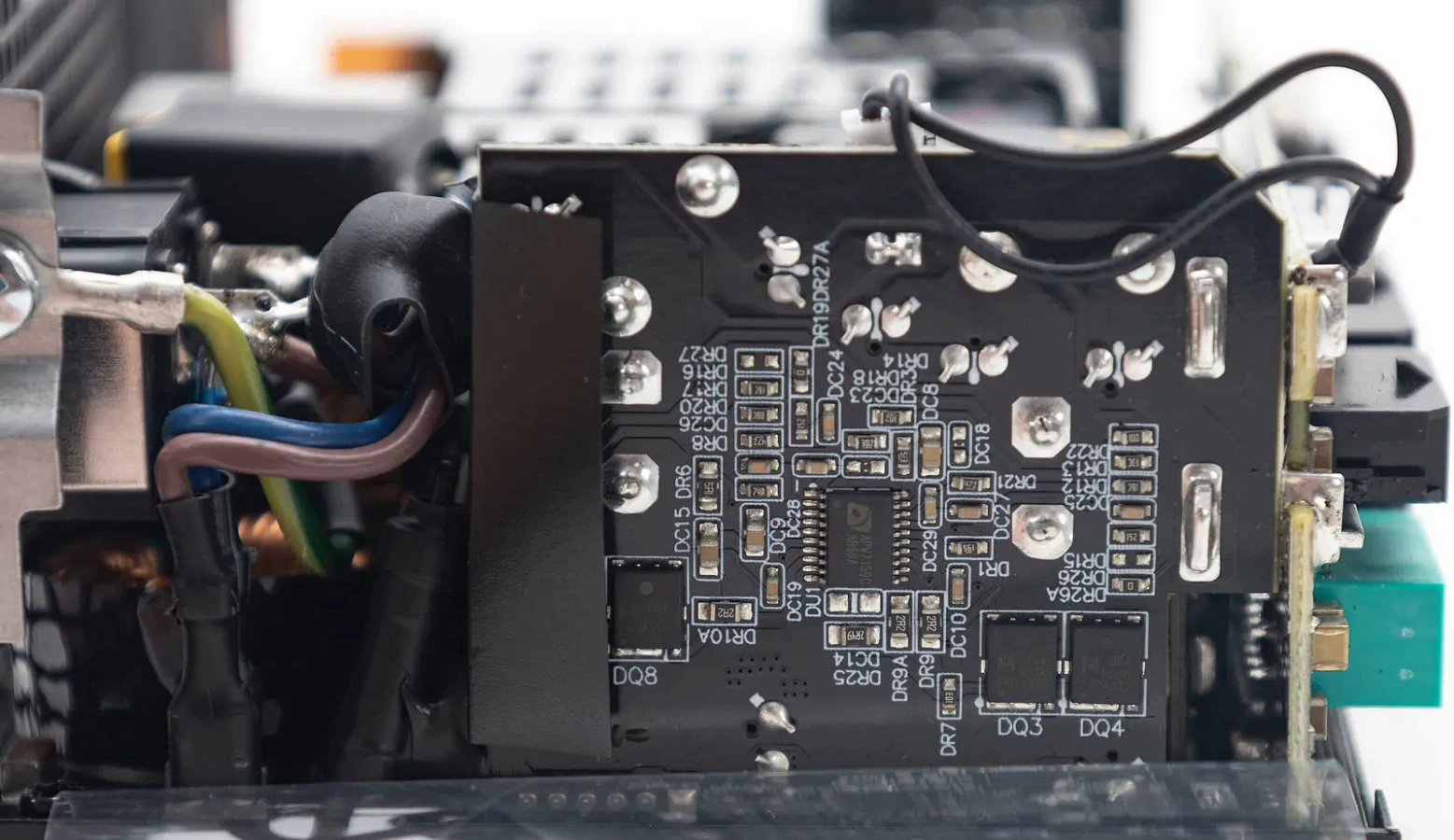

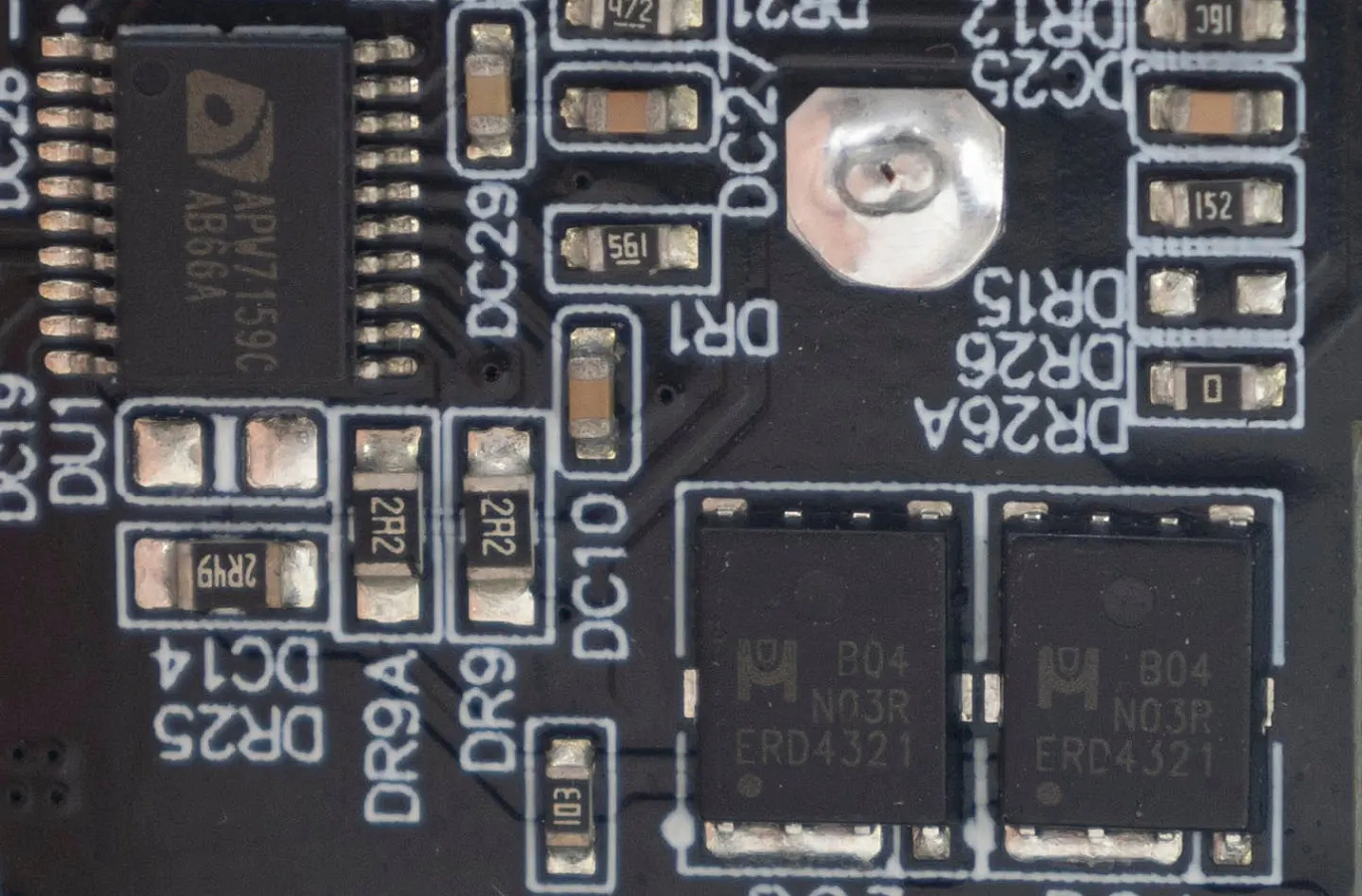

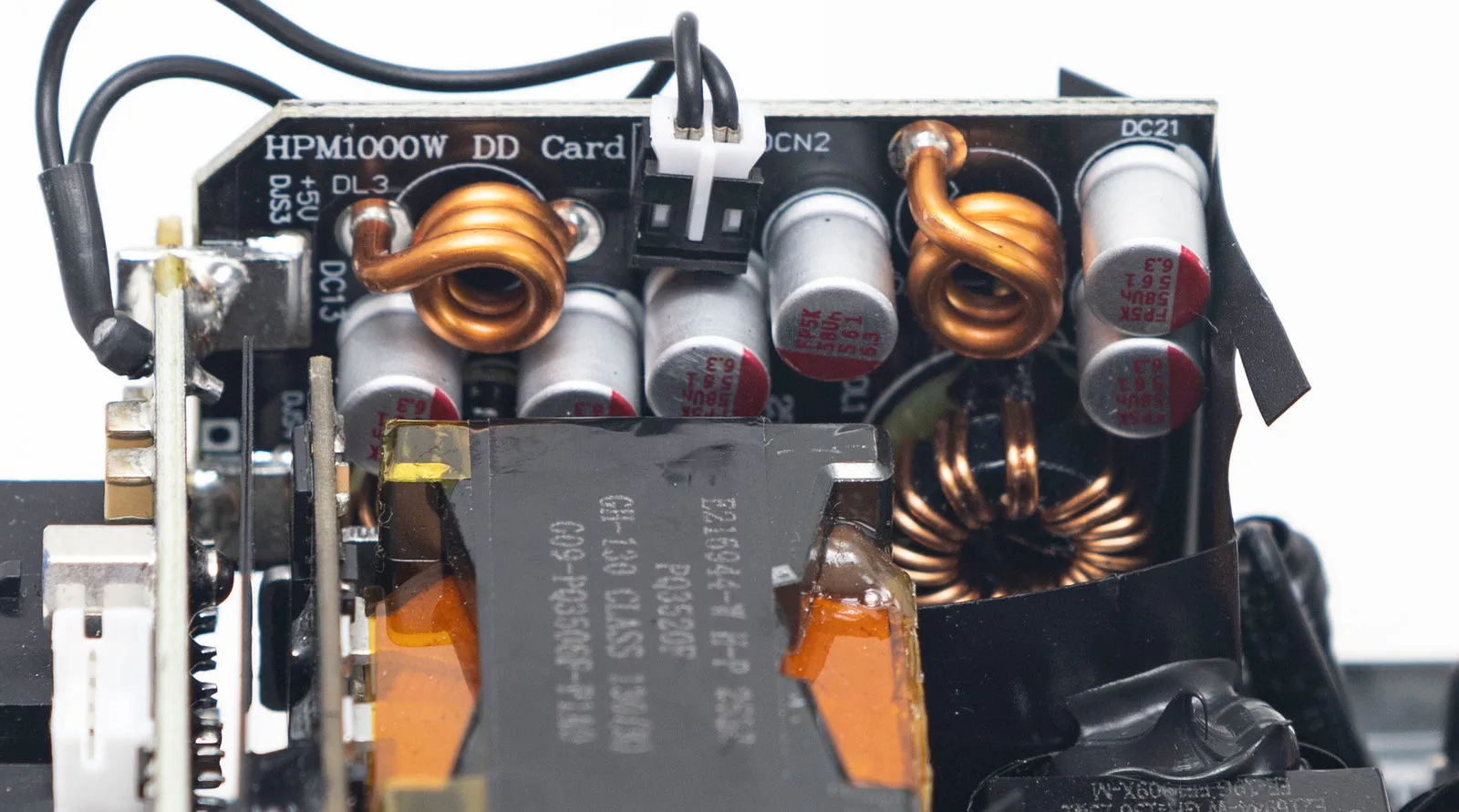

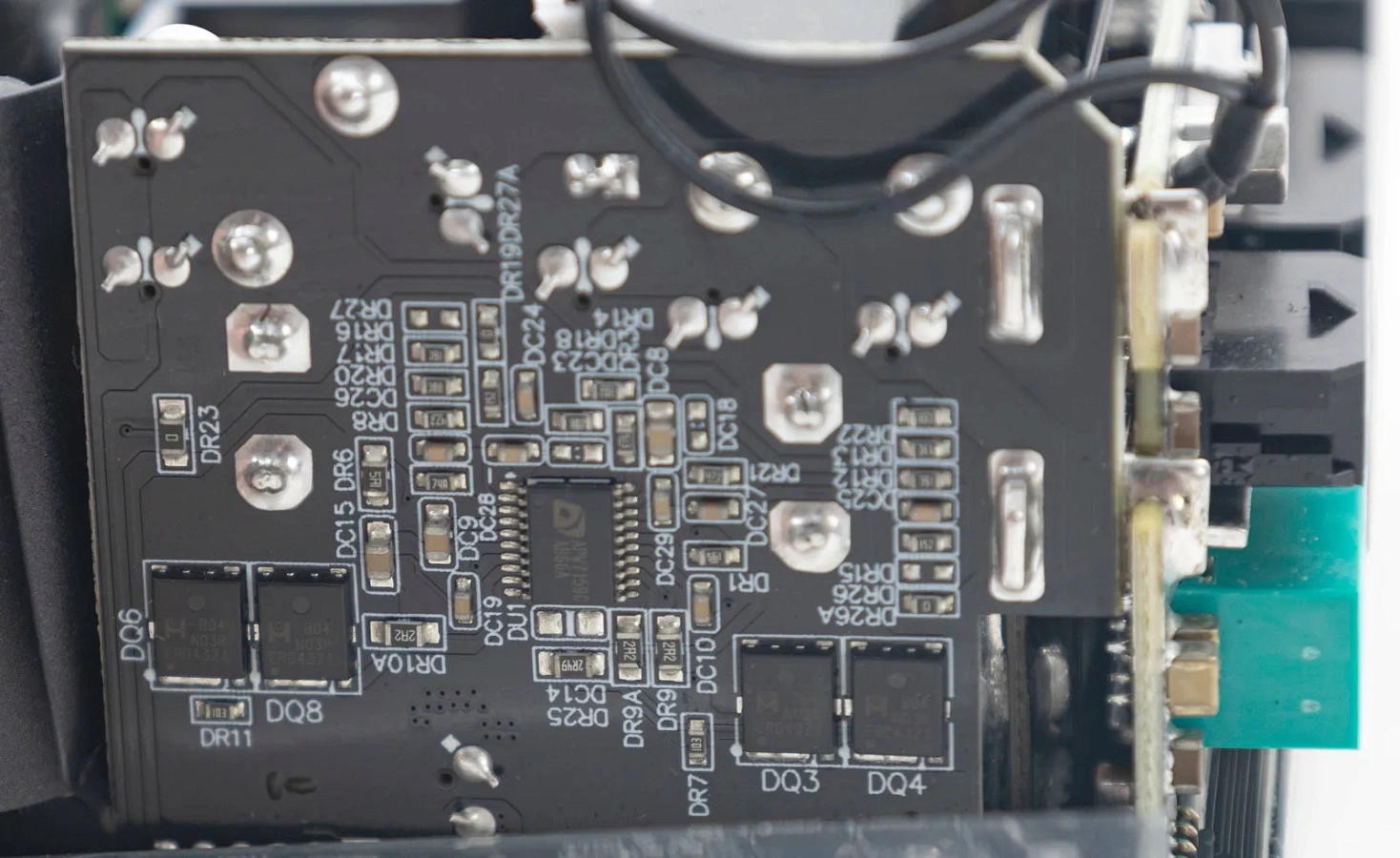

На вертикальной плате элементы DC-DC преобразователей, четыре мосфета EMB04N03HR (30В, 75A) и контроллер APW7159C.

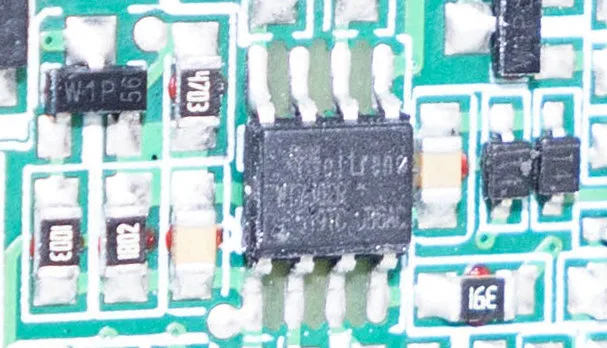

Супервизор, отвечающий за все виды защиты, так же находится с обратной стороны платы, Weltrend WT7502R. ШИМ-контроллер дежурного питания INN3164C.

В фильтрах конденсаторы японских брендов, в основном электролиты Rubycon и полимерные FPCAP.

На модульной плате коннектор для подключения вентилятора.

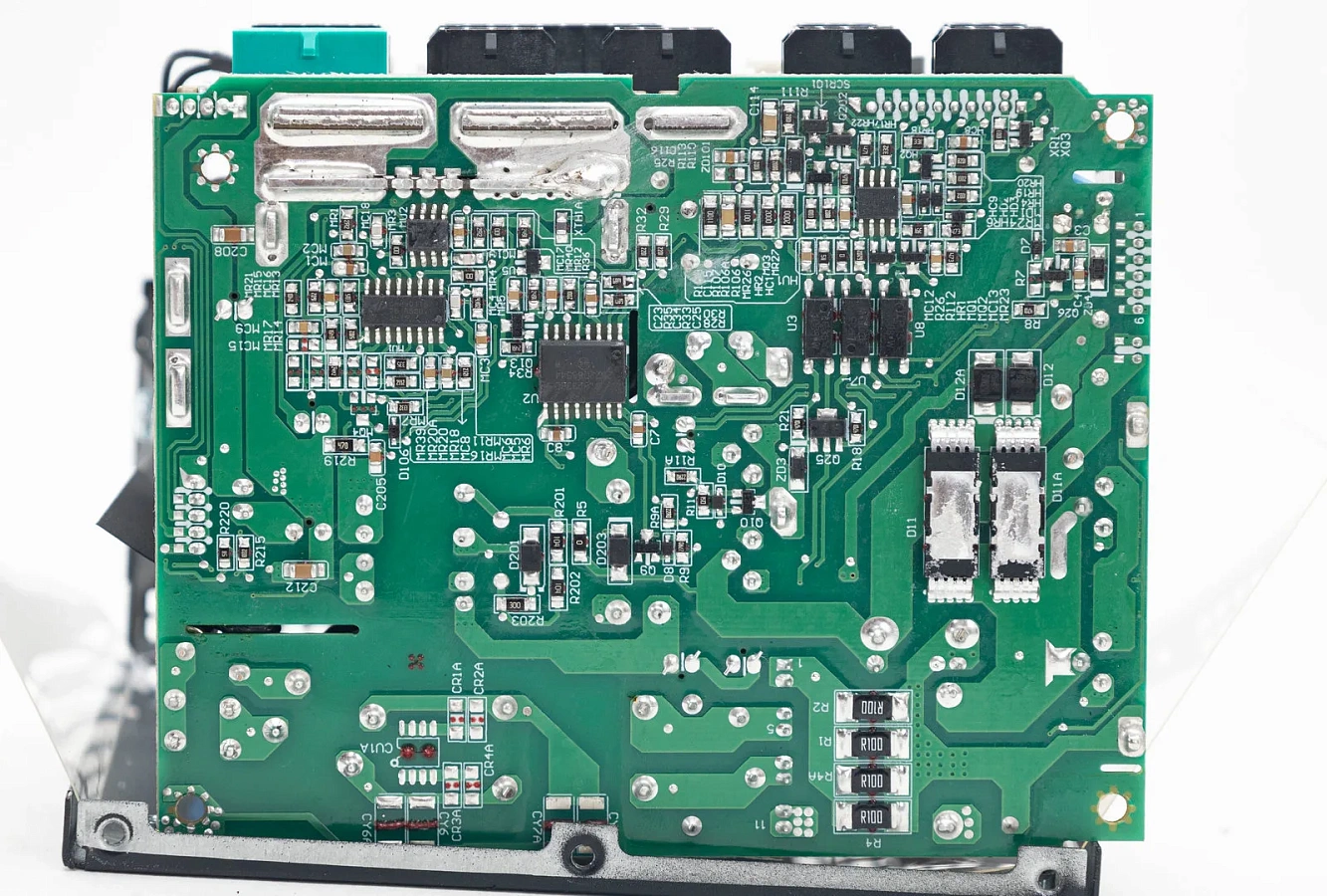

С обратной стороны платы хорошее качество монтажа, усиленные дорожки.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

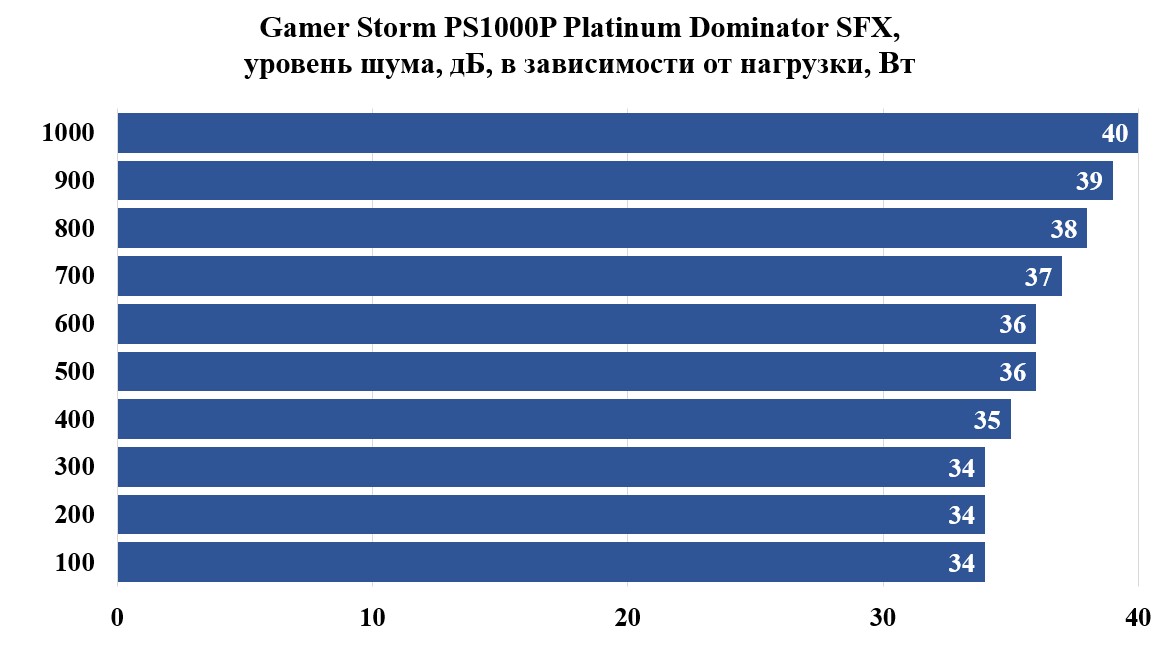

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Platinum для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 94% и 91% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Platinum – общий КПД от 91 до 95% на всем диапазоне нагрузок.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

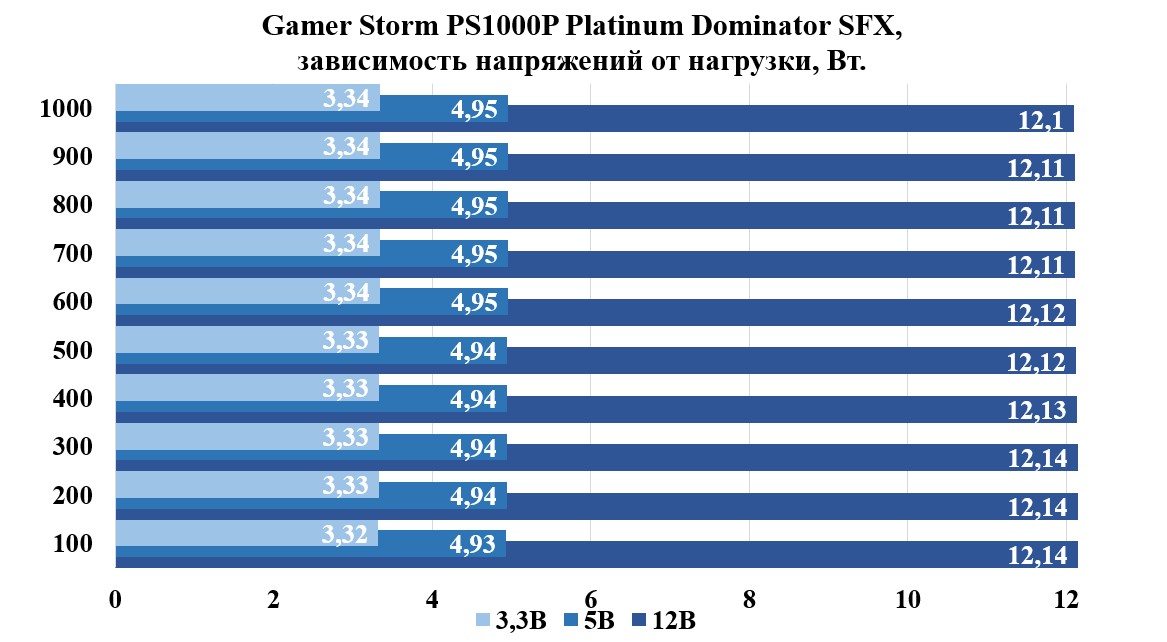

Линия +12В изначально завышена более 1%, под нагрузкой проседает незначительно, всего на 0,04В, не снижается менее номинального значения.

Линия +5В понижена менее 1%, под нагрузкой растет на 0,01В оставаясь очень стабильной.

Линия +3,3В ведет себя похоже – под нагрузкой растет на 0,02В, в пределах 1%, оставаясь очень стабильной.

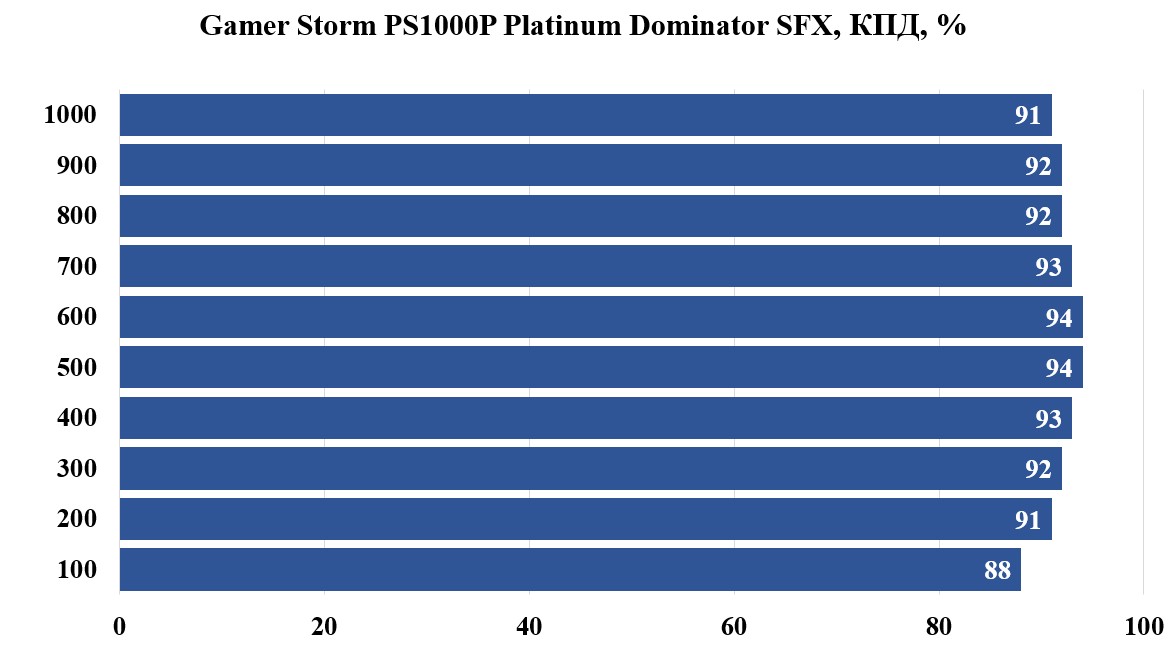

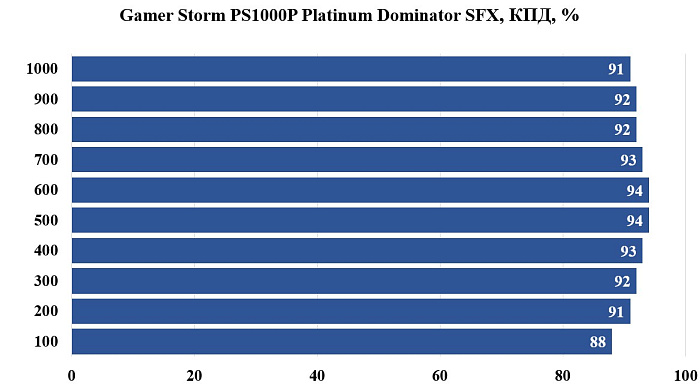

По энергоэффективности блок питания вписывается в требования сертификата Platinum. Максимальный КПД в 94% приходится на диапазон нагрузок 500-600 Вт.

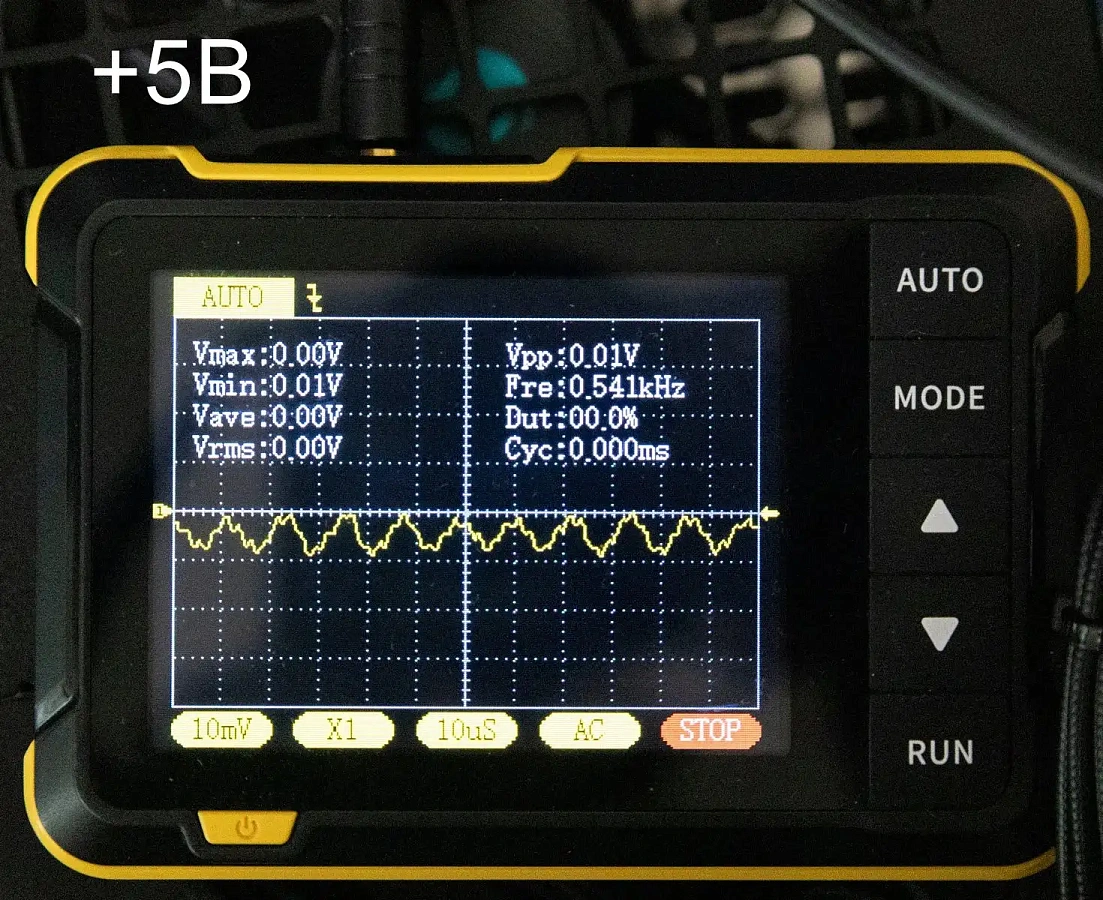

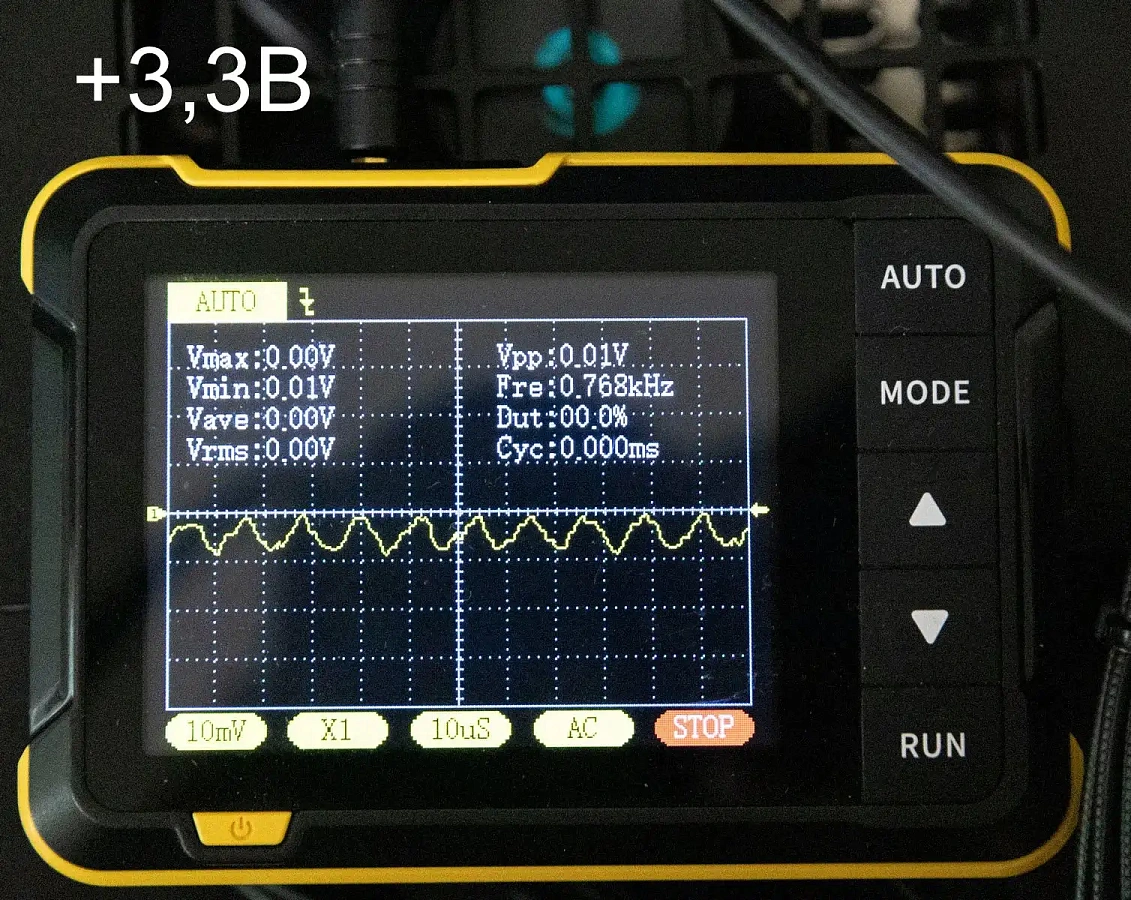

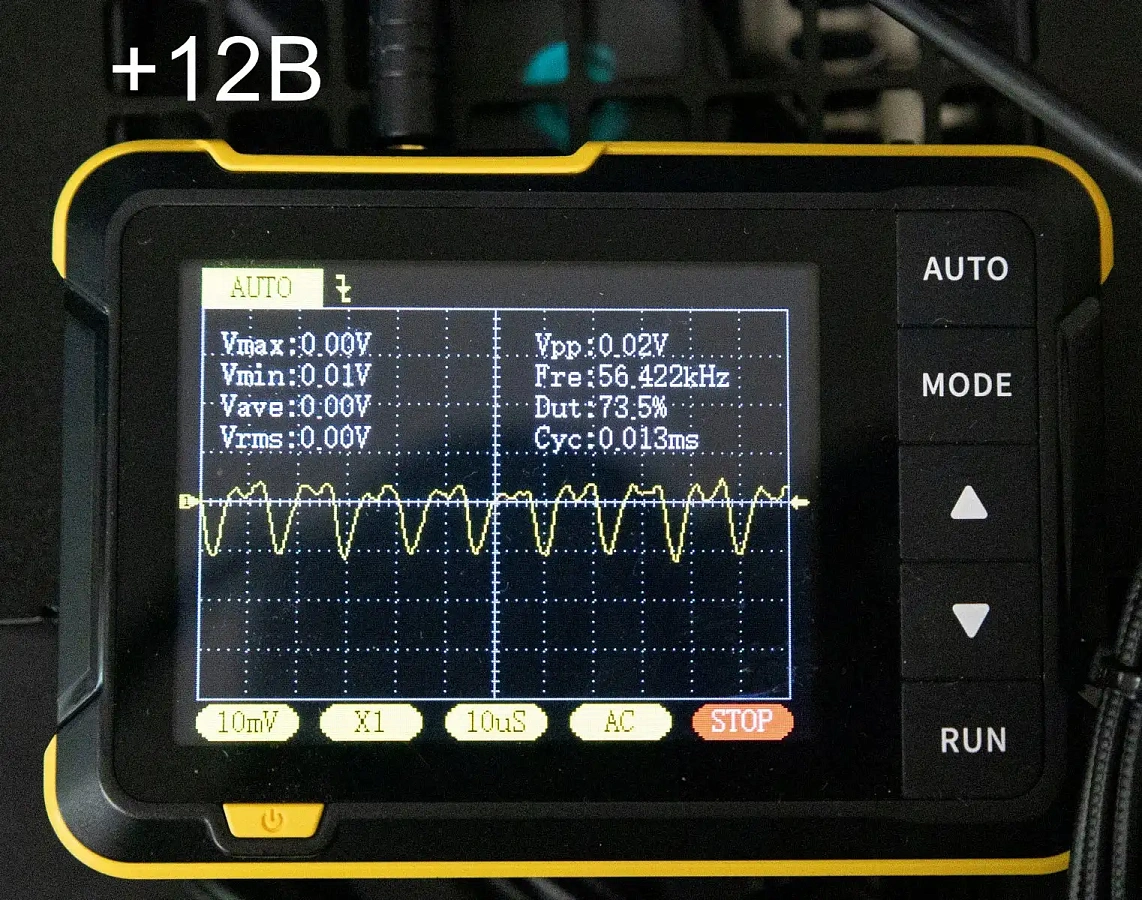

Пульсации низкие, на максимальной нагрузке всего 20 мВ по линии +12В, и 10 мВ по остальным линиям.

Конкуренты

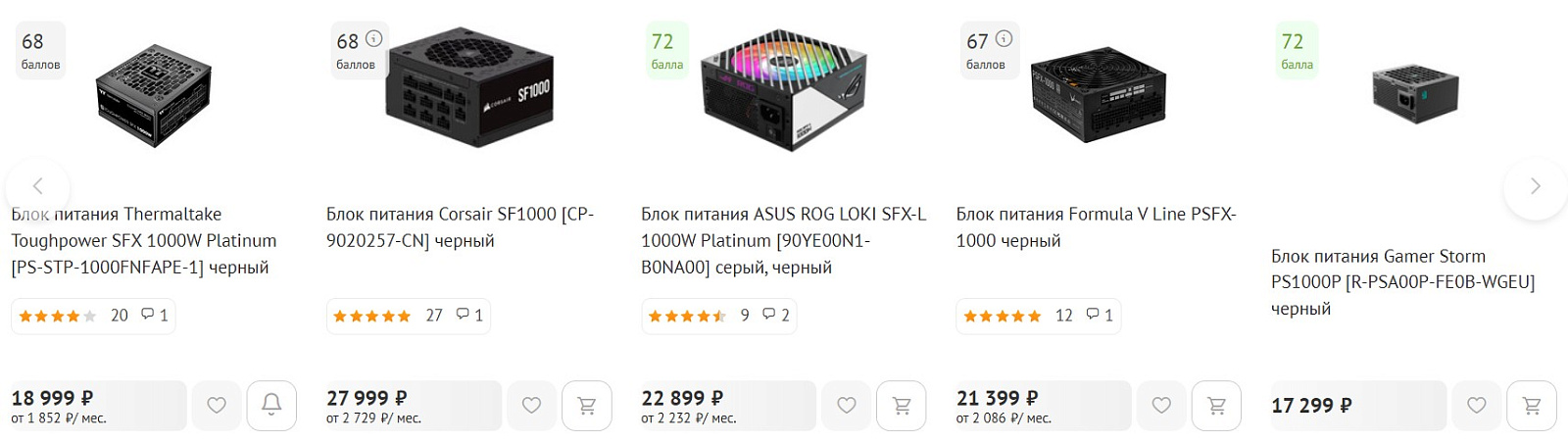

У блока питания Gamer Storm PS1000P практически нет конкурентов с учетом его цены в 18 000 рублей. SFX блоки питания с сертификатом Platinum, поддержкой современных стандартов, мощностью 1000 Вт стоят значительно дороже, даже Formula V Line PSFX-1000, на ОЕМ платформе Enhance Electronics, будет стоить более 20 000 рублей.

Модели брендов Corsair, ASUS стоят значительно больше, удалось найти только Thermaltake Toughpower SFX 1000W Platinum за идентичную стоимость на онлайн маркетах.

Заключение

Под брендом Gamer Storm выпущена отличная модель блока питания формата SFX - PS1000P Platinum Dominator.

Прежде всего для пользователей будет интересно соотношение цены и качества. Известная ОЕМ-платформа CWT, японские конденсаторы, качественные мосфеты и контроллеры.

По своим нагрузочным характеристика модель на уровне более дорогих вариантов – стабильность напряжений в рамках 1%, высокий КПД, низкие пульсации, комфортный уровень шума системы охлаждения.

Хороший набор модульных кабелей и коннекторов, интересный дизайн проводов, удобный при укладке в компактном корпусе.

Может не устроить отсутствие тумблера включения и полупассивного режима работы вентилятора, но это не самые востребованные функции.
