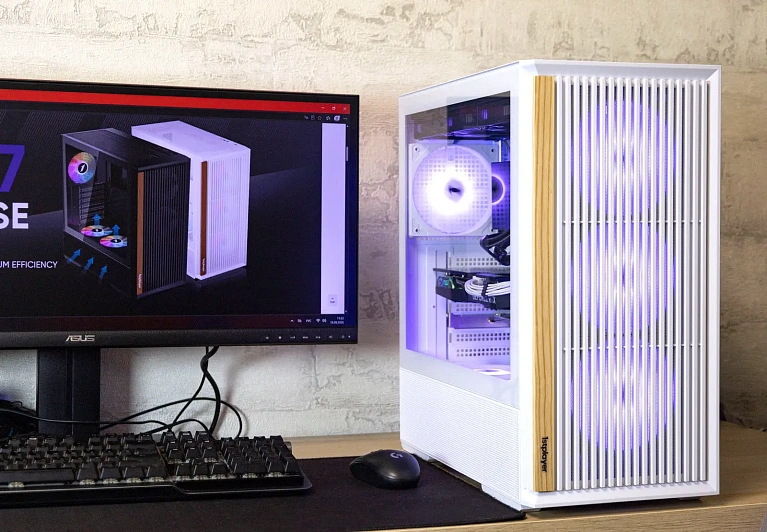

Обзор и тестирование корпуса 1STPLAYER WD7 ARGB

Относительно компактный корпус для материнских плат формата ATX и меньше, с хорошей продуваемостью за счет перфораций и шести комплектных вентиляторов, и нестандартным размещением блока питания, так же с целью улучшения вентиляции. Выпускается в двух вариантах расцветки: черный и белый, у нас на обзоре белый вариант корпуса.

Боковая обзорная панель из закаленного стекла, лицевая панель с деревянным элементом оформления, вроде бы все отлично, но на корпусе нет порта USB Type-C.

Производитель относит данный корпус к игровым моделям за счет поддержки габаритных видеокарт до 390 мм длиной, и двух реверсных вентиляторов, расположенных непосредственно под видеокартой.

Технические характеристики

Упаковка и комплект поставки

Корпус поставляется в картонной коробке, оформление без цветной полиграфии, имеется схематическое изображение корпуса, указание модели и бренд производителя. С боковых сторон приводятся технические характеристики изделия, имеются вырезы ручек для транспортировки.

Корпус упакован в полиэтилен, стекло обклеено пленкой. Демпферы из пенопласта.

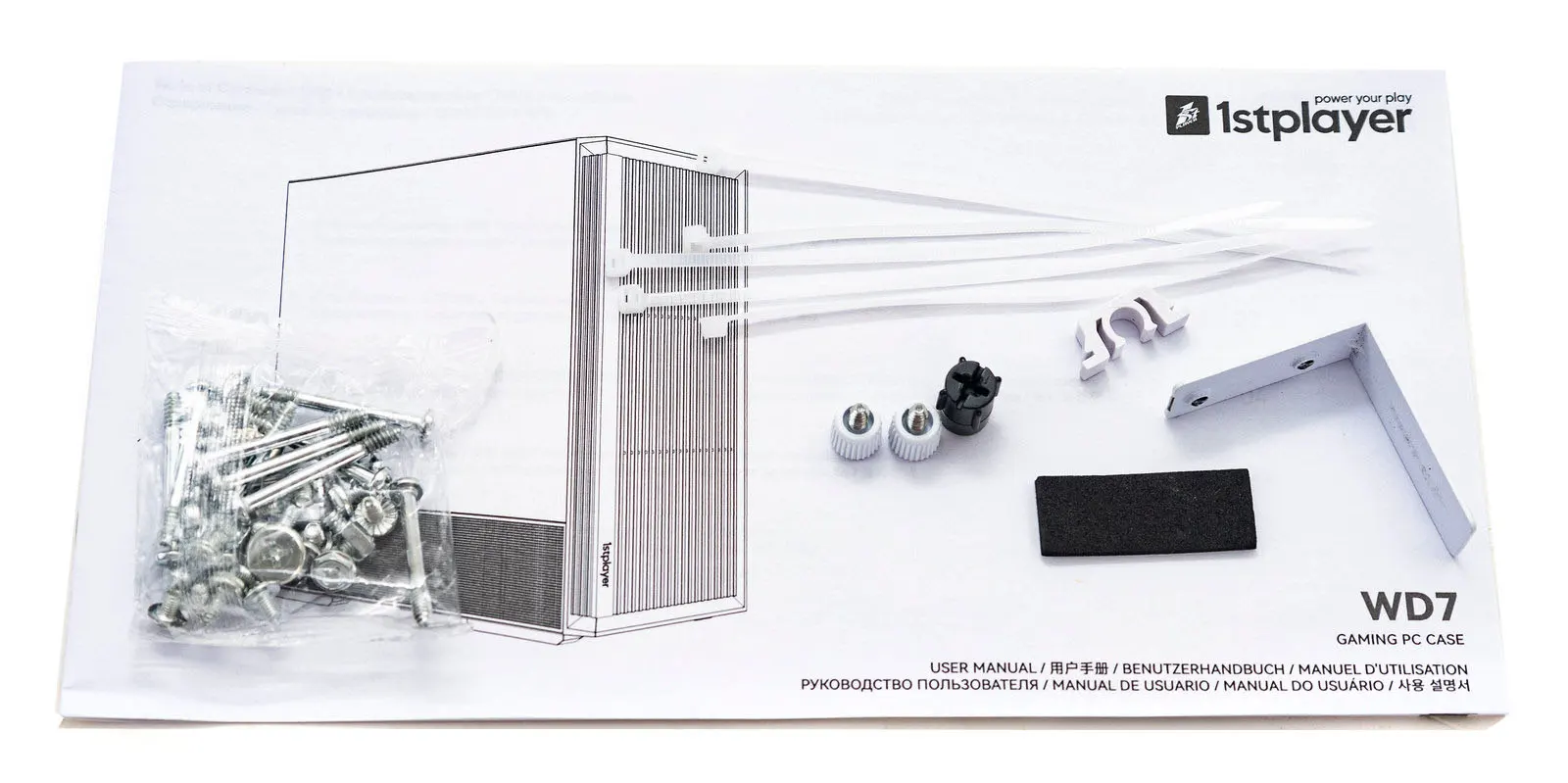

В комплекте инструкция, набор винтов, уголок для поддержания видеокарты, прорезиненная наклейка-демпфер, запасной пластиковый фиксатор для панелей. Имеется парочка стоек для материнской платы и накидной пластиковый ключ под крестовую отвертку для их крепления. В комплекте всего пять стяжек для кабелей, белого цвета.

В комплекте шесть вентиляторов 120 мм, два из них реверсные. Все вентиляторы белого цвета с ARGB подсветкой.

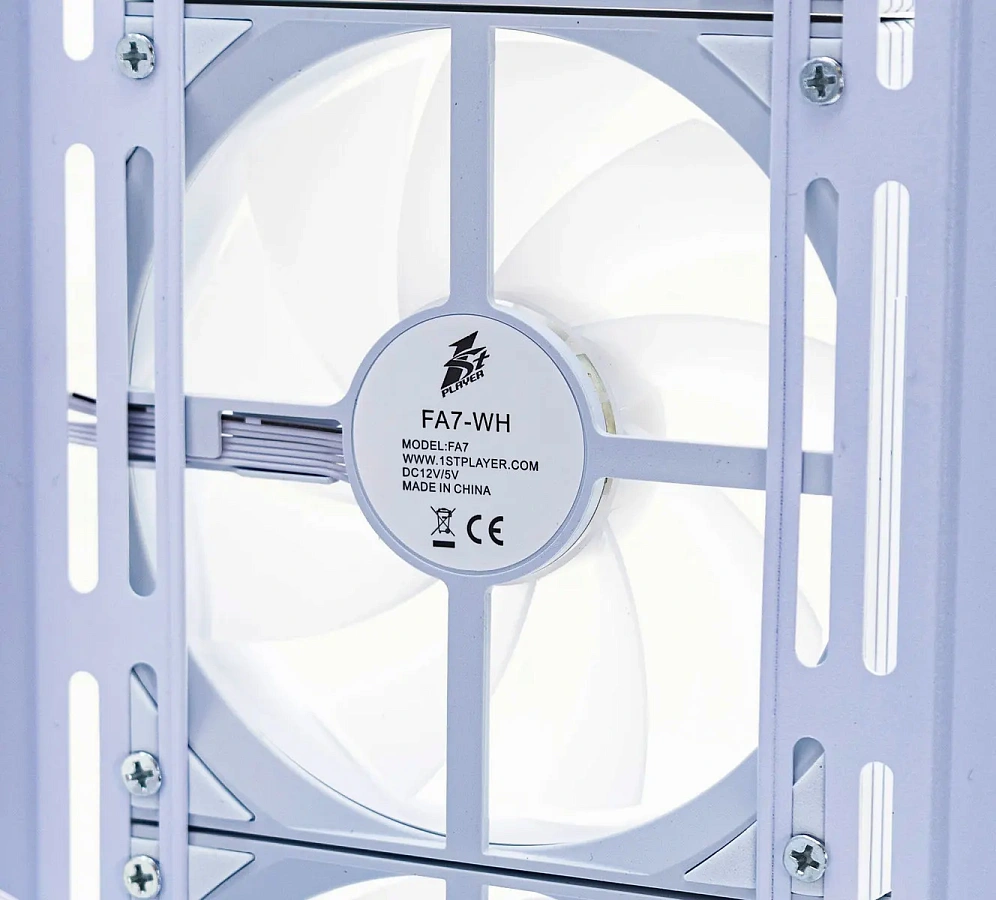

Маркировка вентиляторов FA7-WH модель FA7 1STPLAYER. У каждого два кабеля с разветвителями: один на 4-пин колодку для питания и контроля, второй с 3-пин разъемом +5V ARGB. Сами провода и коннекторы также белого цвета.

Внешний вид

Корпус строгой призматической формы, с минимальным рельефом лицевой панели.

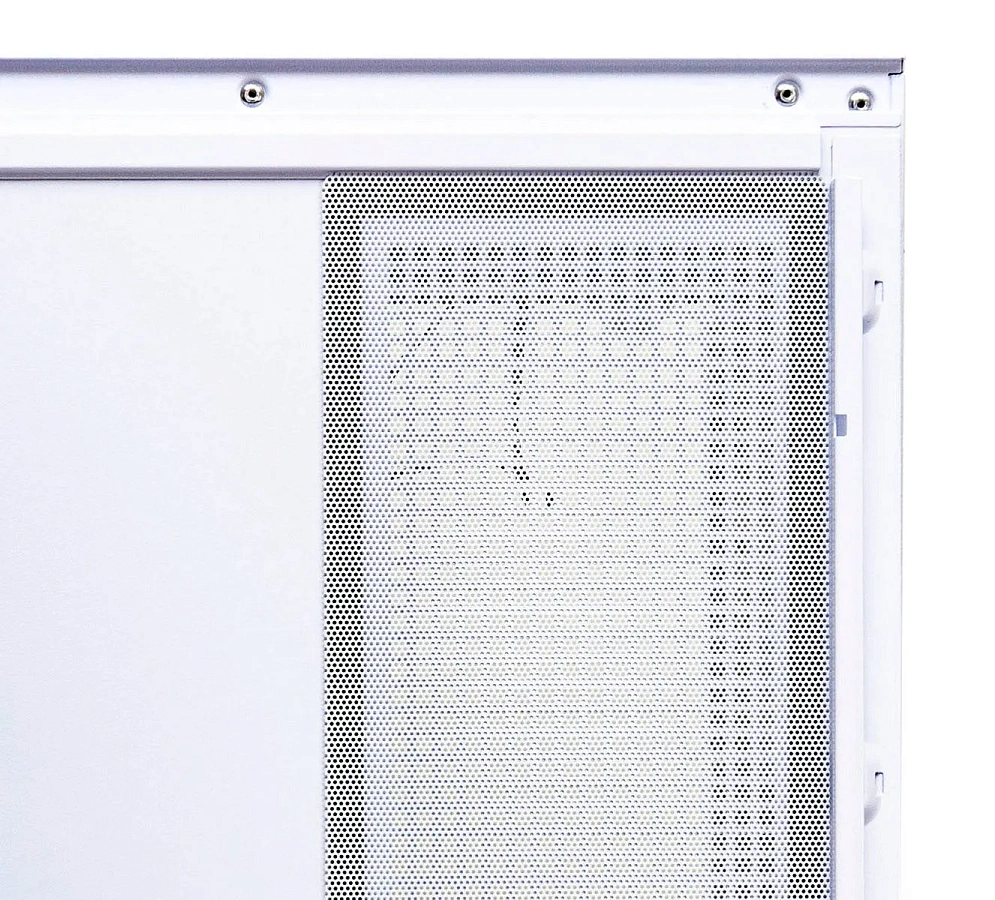

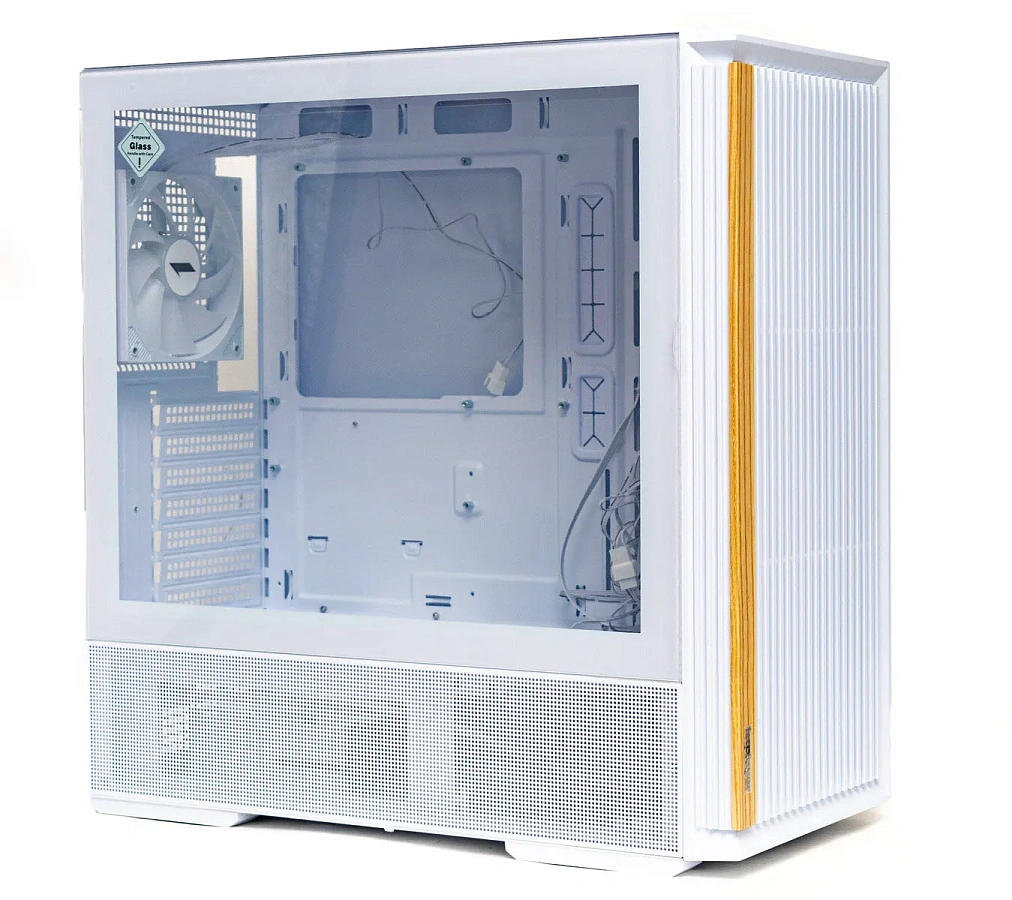

С левого бока стеклянная панель с белой рамкой по контуру, нанесена краской с внутренней стороны. Панель закрывает не весь бок, нижняя часть закрыта сетчатой съемной панелью с мелкой перфорацией, фильтра за этой панелью нет.

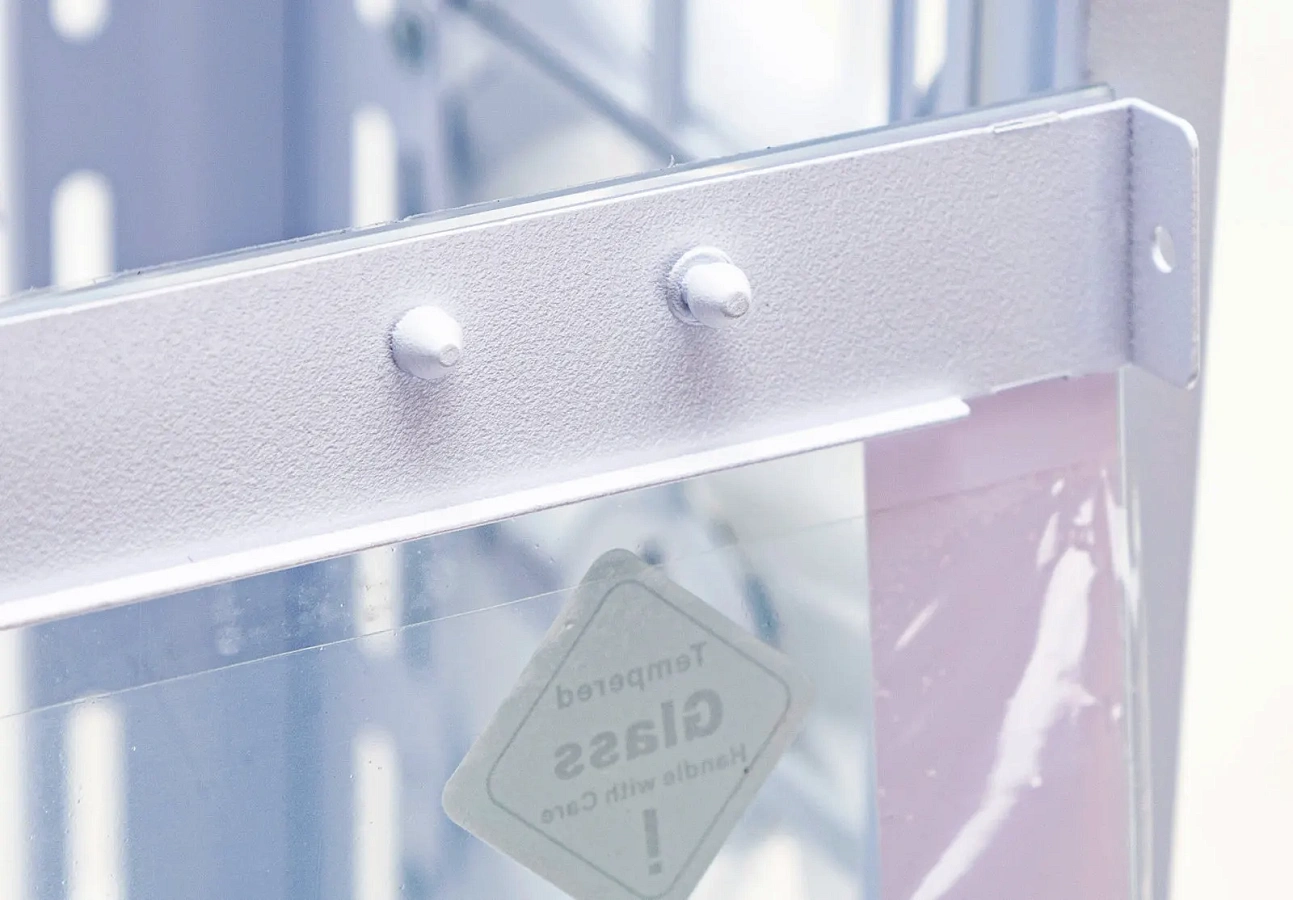

Изнутри панели сверху и снизу наклеены металлические направляющие с выступами для крепления, с тыльной стороны панель фиксируется на винт с накатанной головкой.

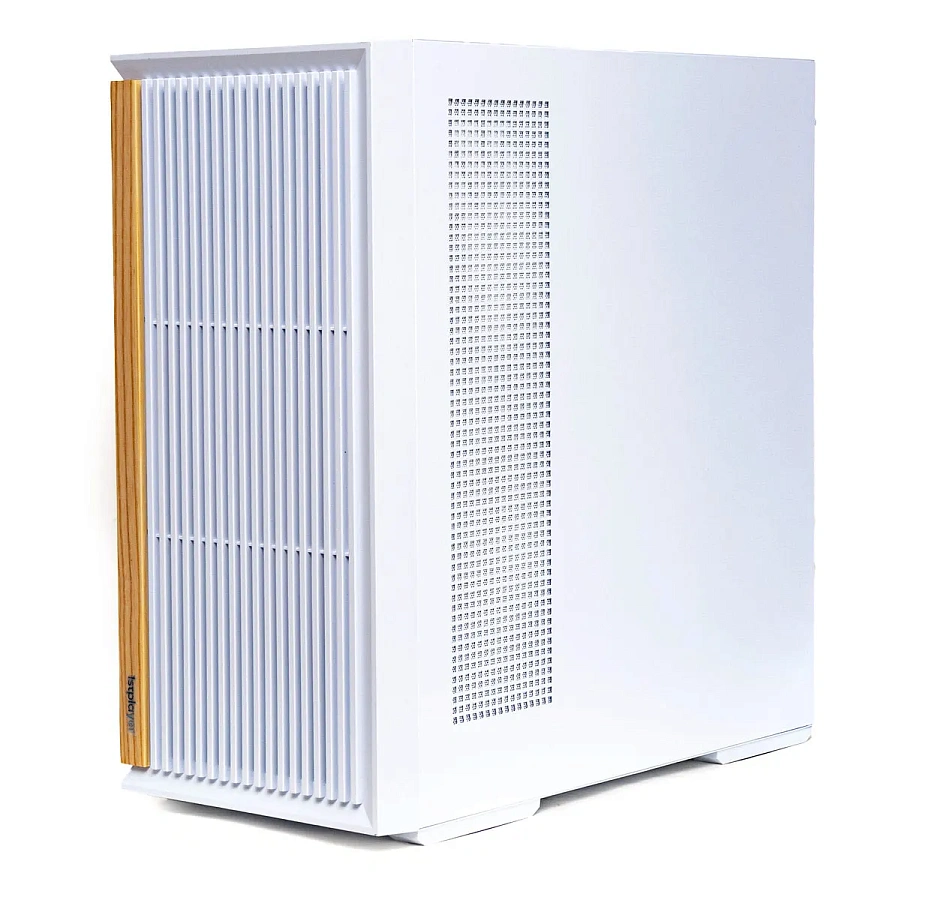

С правого бока ровная панель без рельефной штамповки, в передней части узкое поле с перфорацией в виде мелких квадратиков. С этого бока на шасси можно установить парочку 120 мм вентиляторов, перфорации изнутри закрыты съемным фильтром на магнитной рамке.

Панель с ребрами жесткости с внутренней стороны, вставляется в направляющие спереди, и с тыльной стороны фиксируется на два винта.

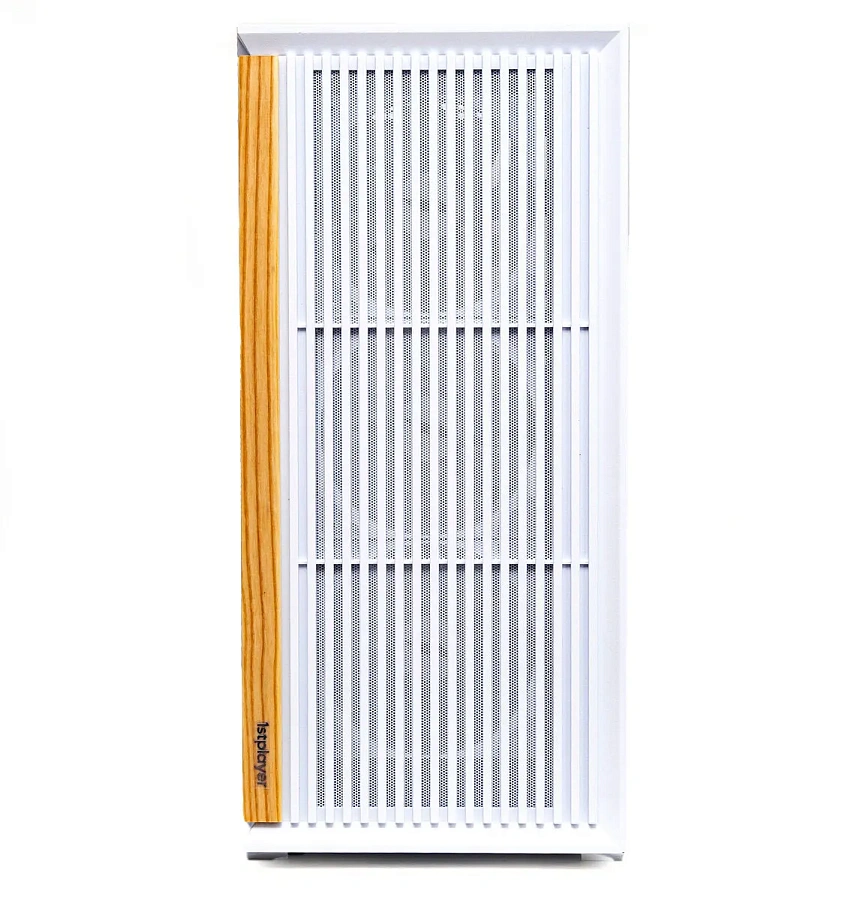

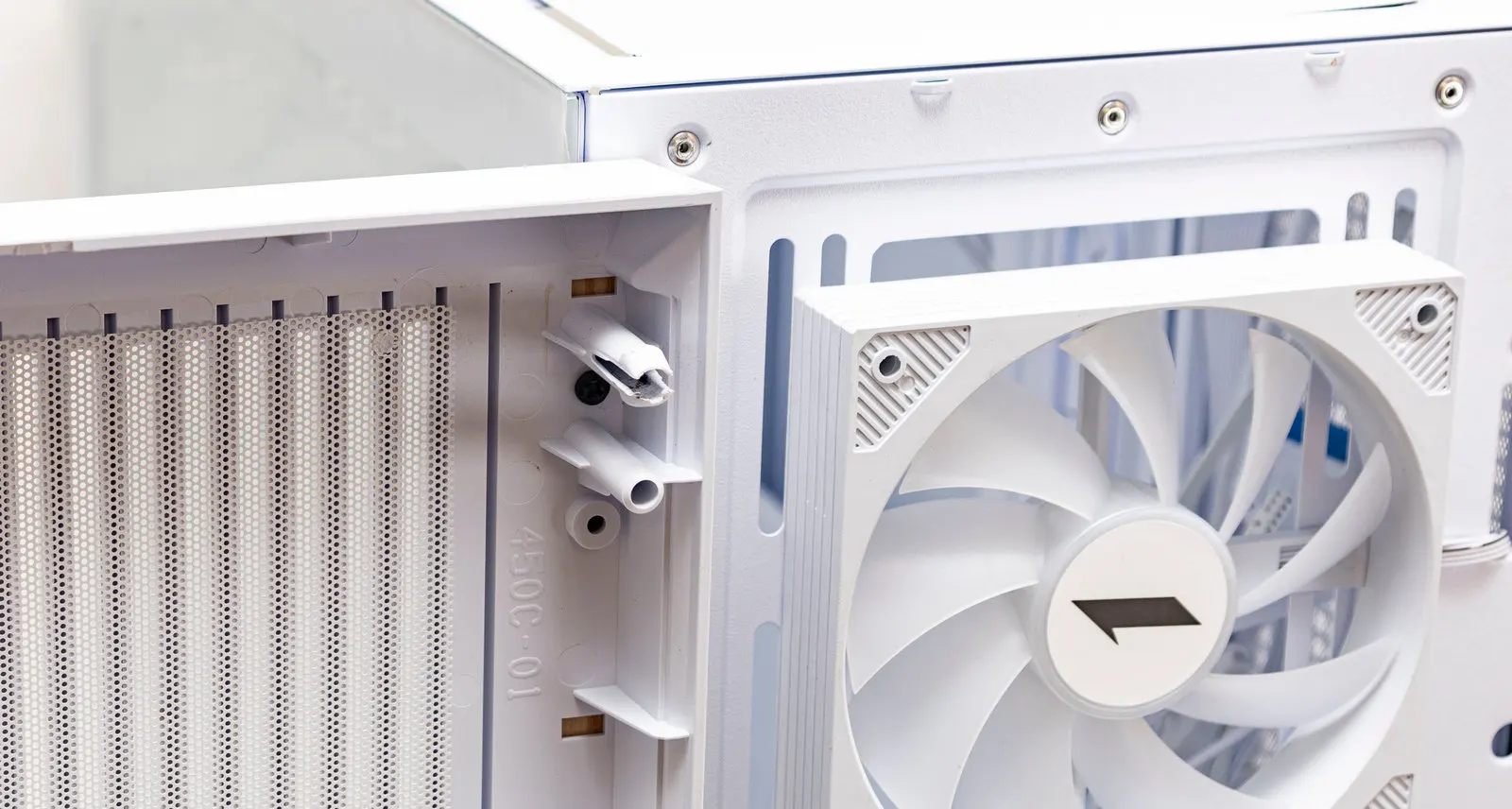

С лицевой стороны съемная пластиковая панель, крепится на защелки. Изнутри панели закреплена несъемная мелкоячеистая сетка-фильтр

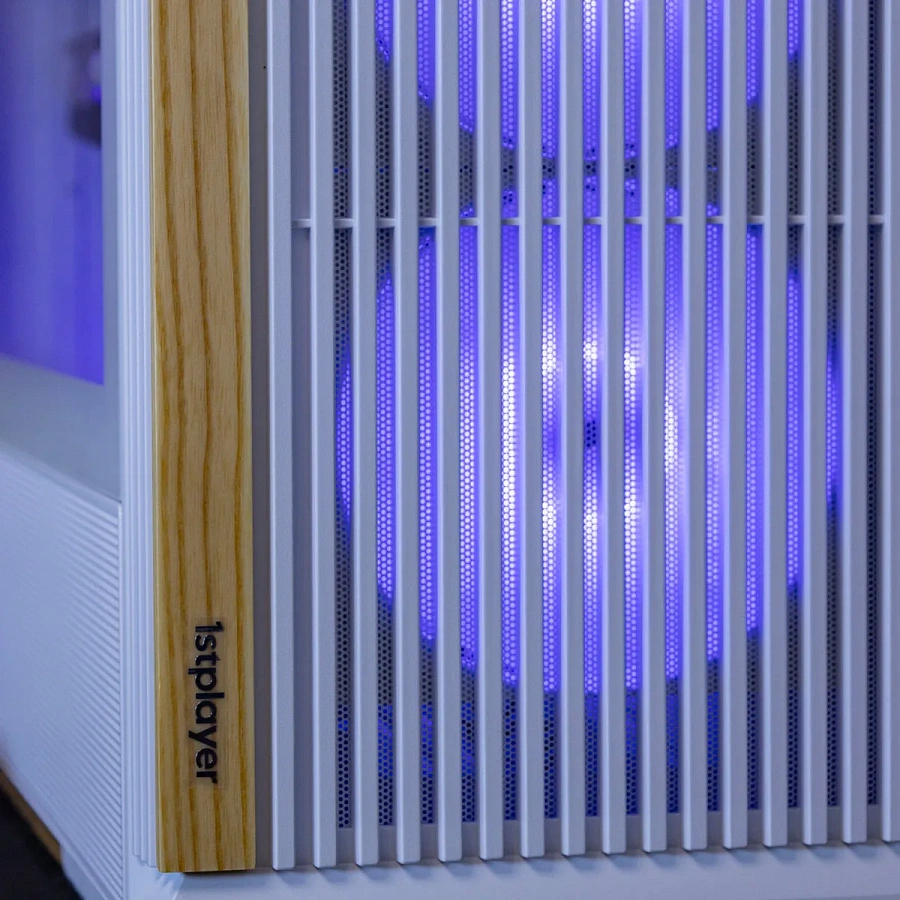

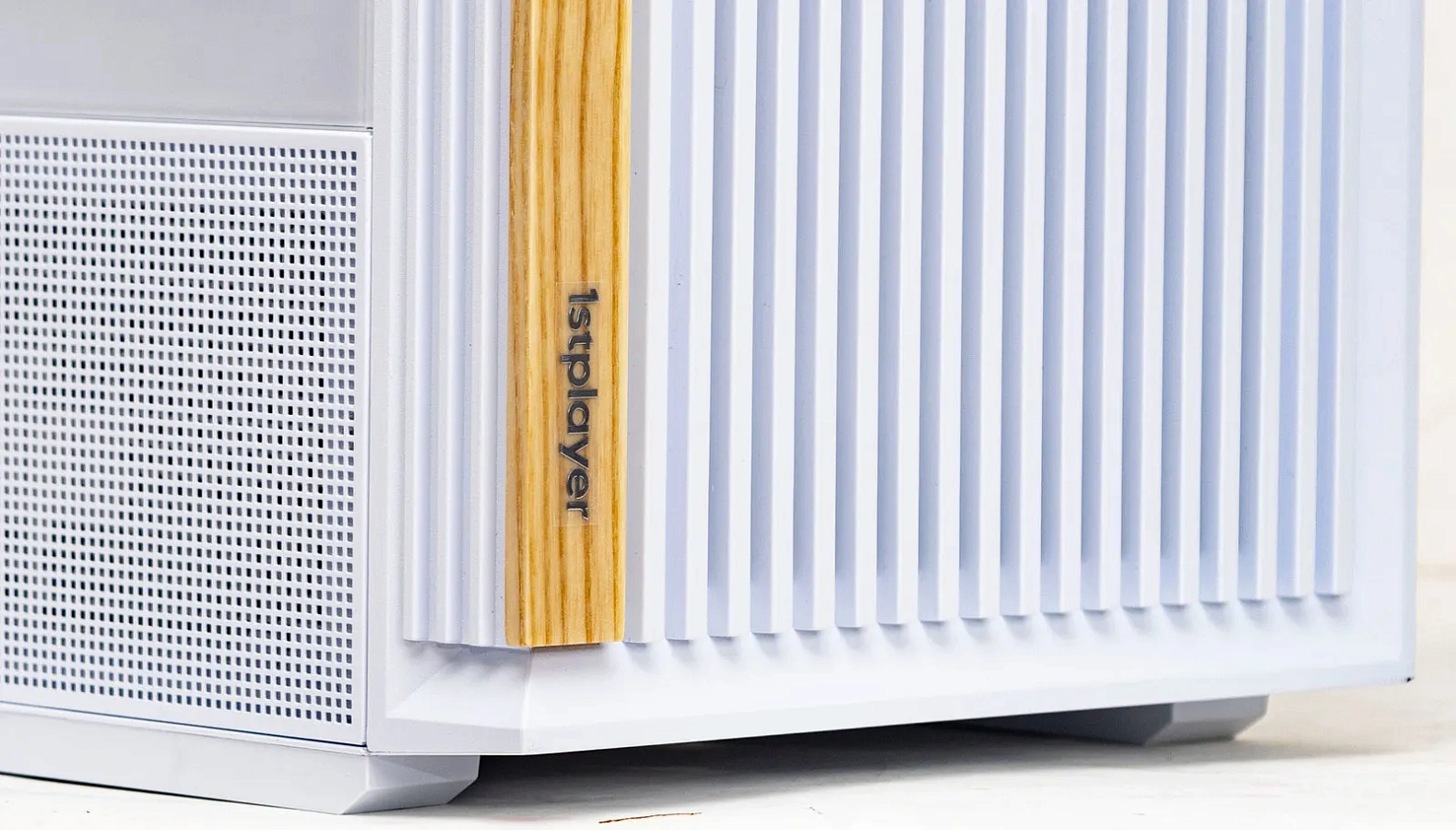

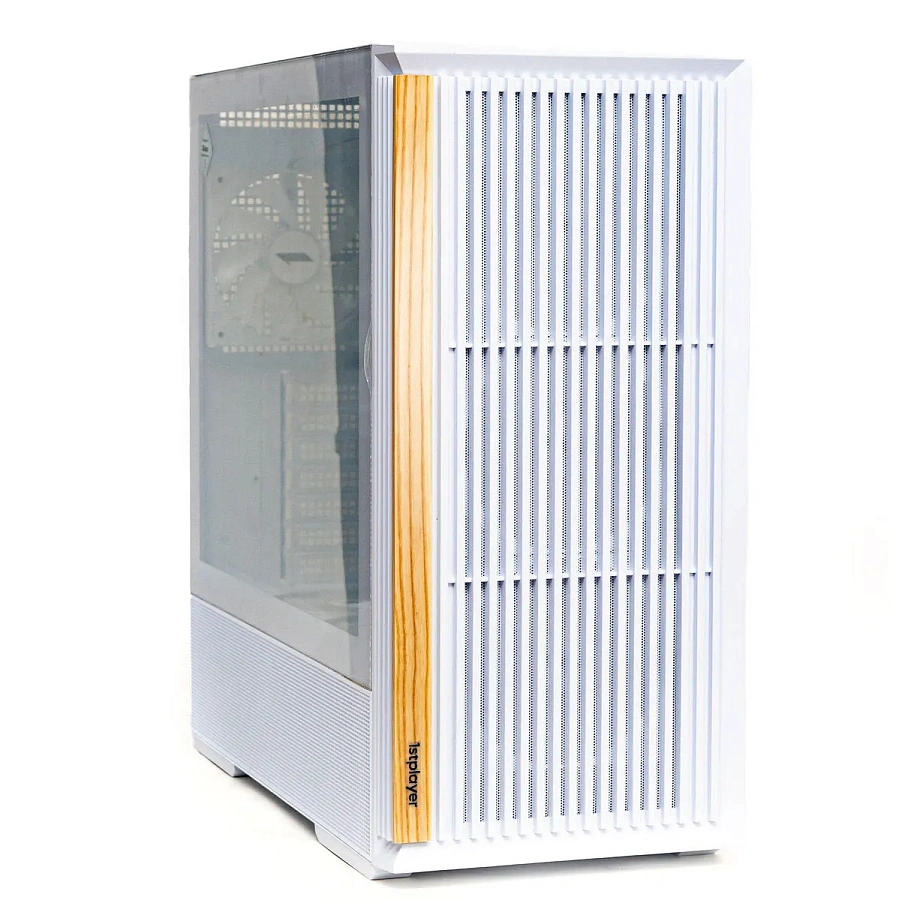

Снаружи на данной панели пластиковая решетка, на левом краю закреплена деревянная рейка с рельефным логотипом бренда снизу. Смотрится незавершенным одиноким элементом, могли бы сделать её шире, или всю решетку сделать деревянной.

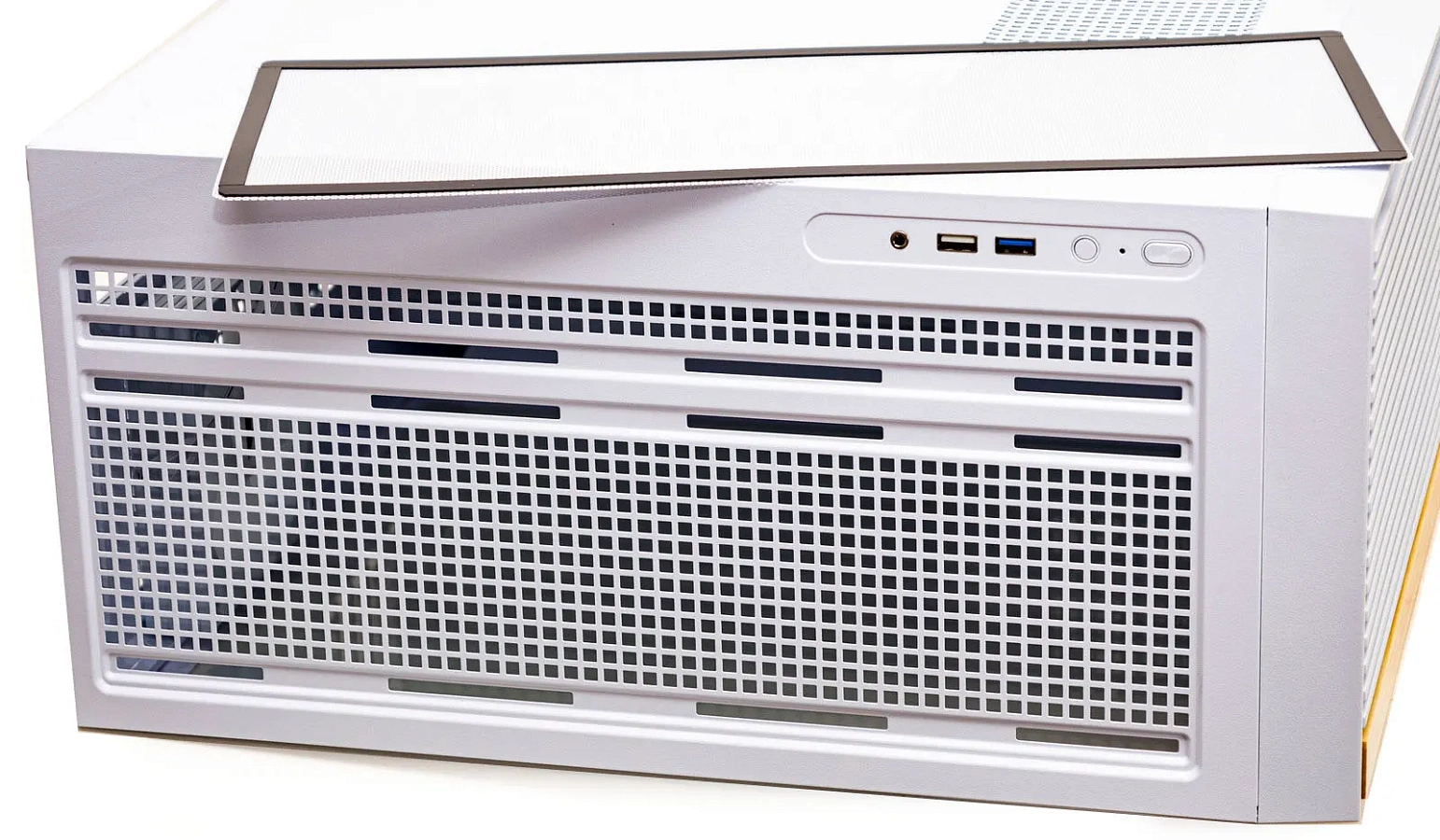

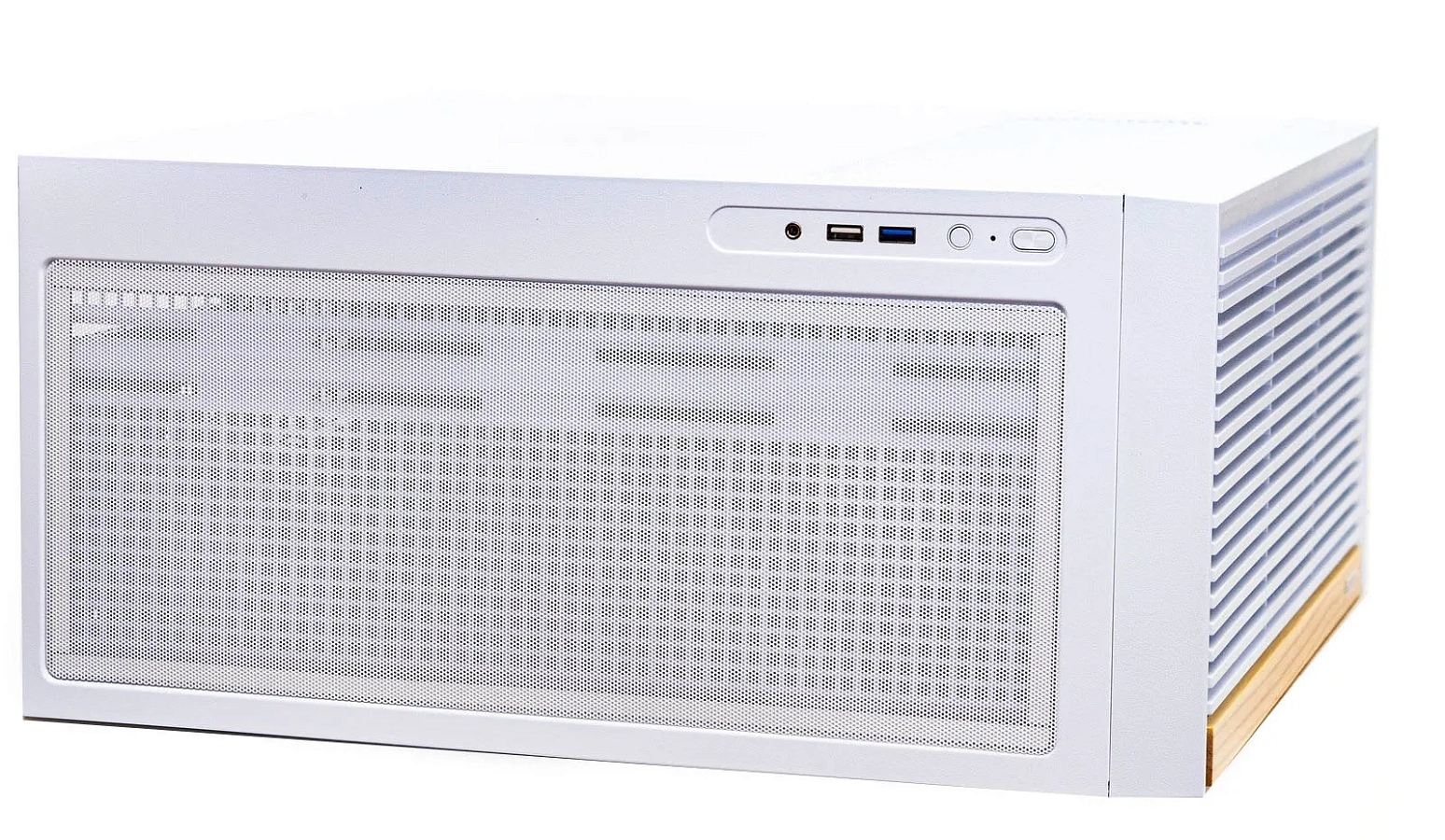

Верхняя панель с заглубленной перфорированной площадкой, сверху закрывается съемным фильтром на магнитной рамке.

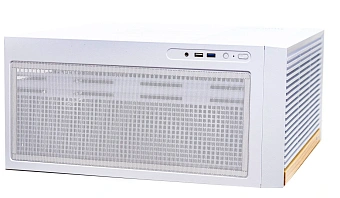

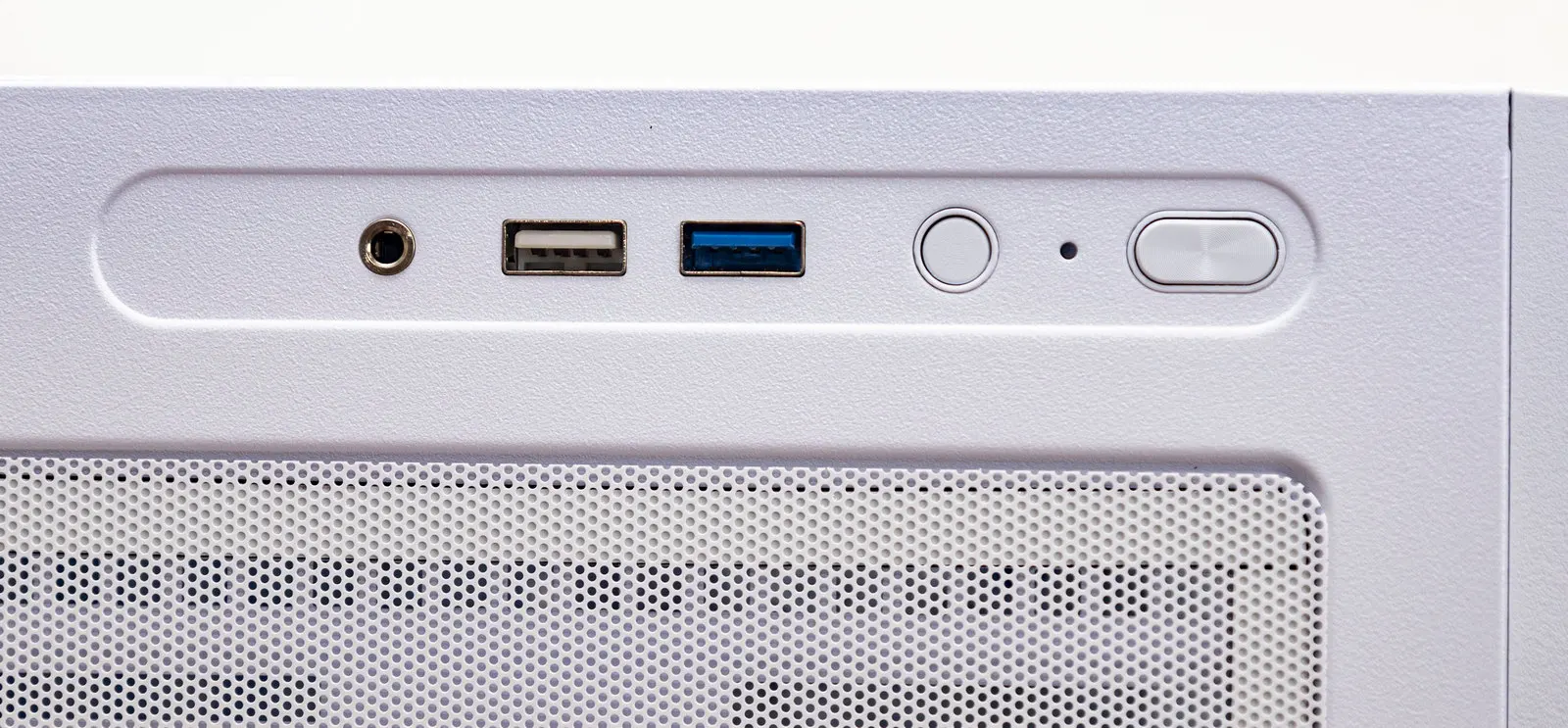

По правому краю интерфейсная панель. На панели два порта USB Type-A, одно 3,5 мм комбинированное аудио гнездо, кнопки включения и перезагрузки, между ними индикатор включения.

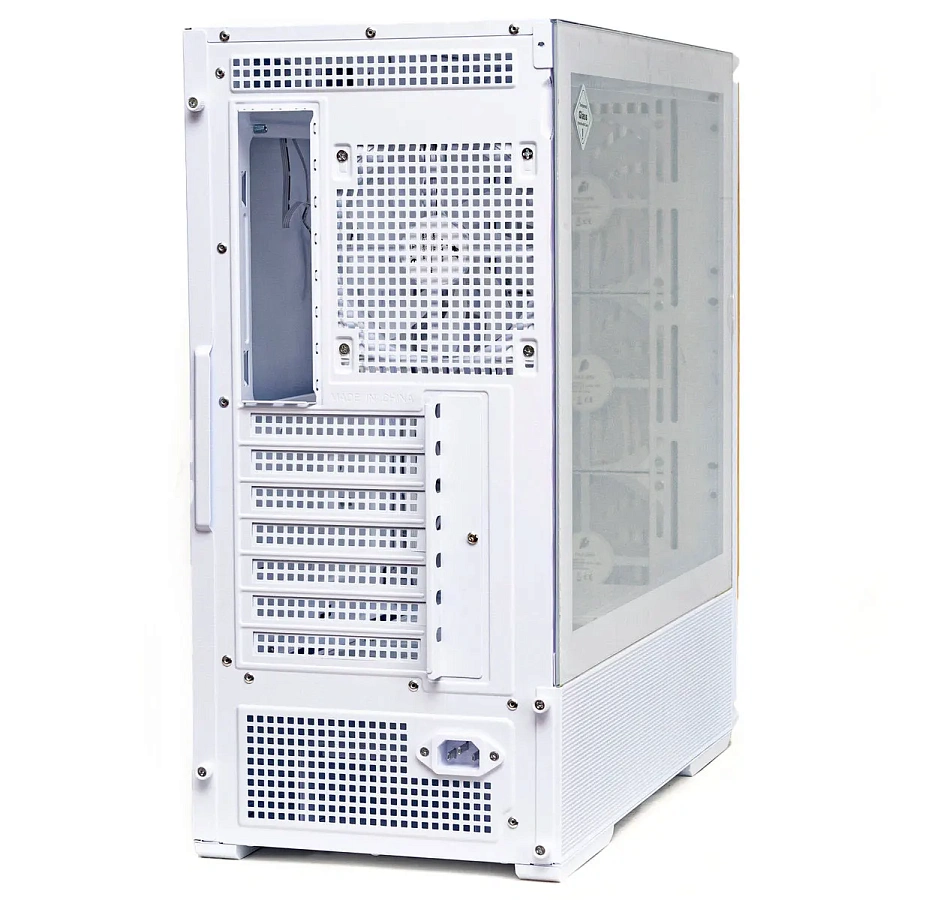

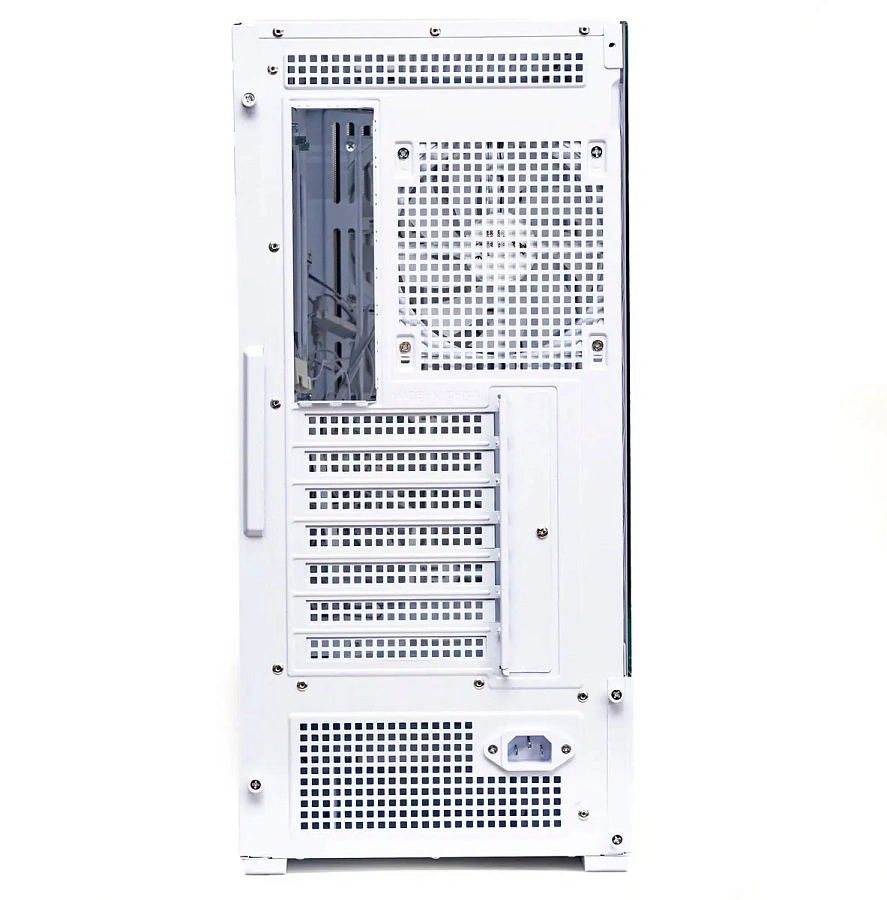

С тыльной стороны вырез под I/O панель материнской платы, посадочное место для 120 мм вентилятора, семь слотов расширения, закрытых съемным уголком.

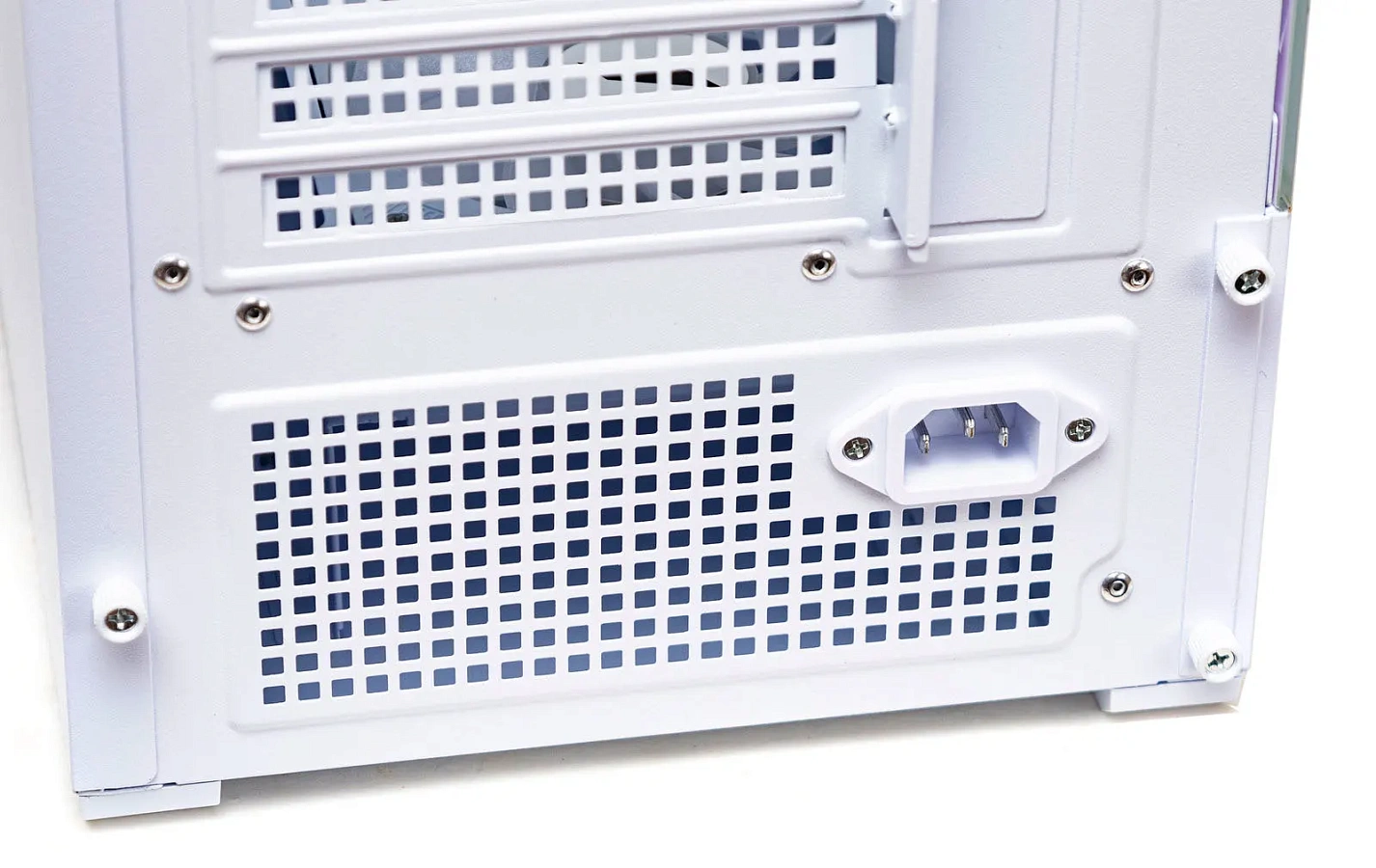

Снизу перфорированная поверхность и вилка для подключения сетевого кабеля. Привычного выреза под БП здесь нет, он устанавливается в передней части корпуса.

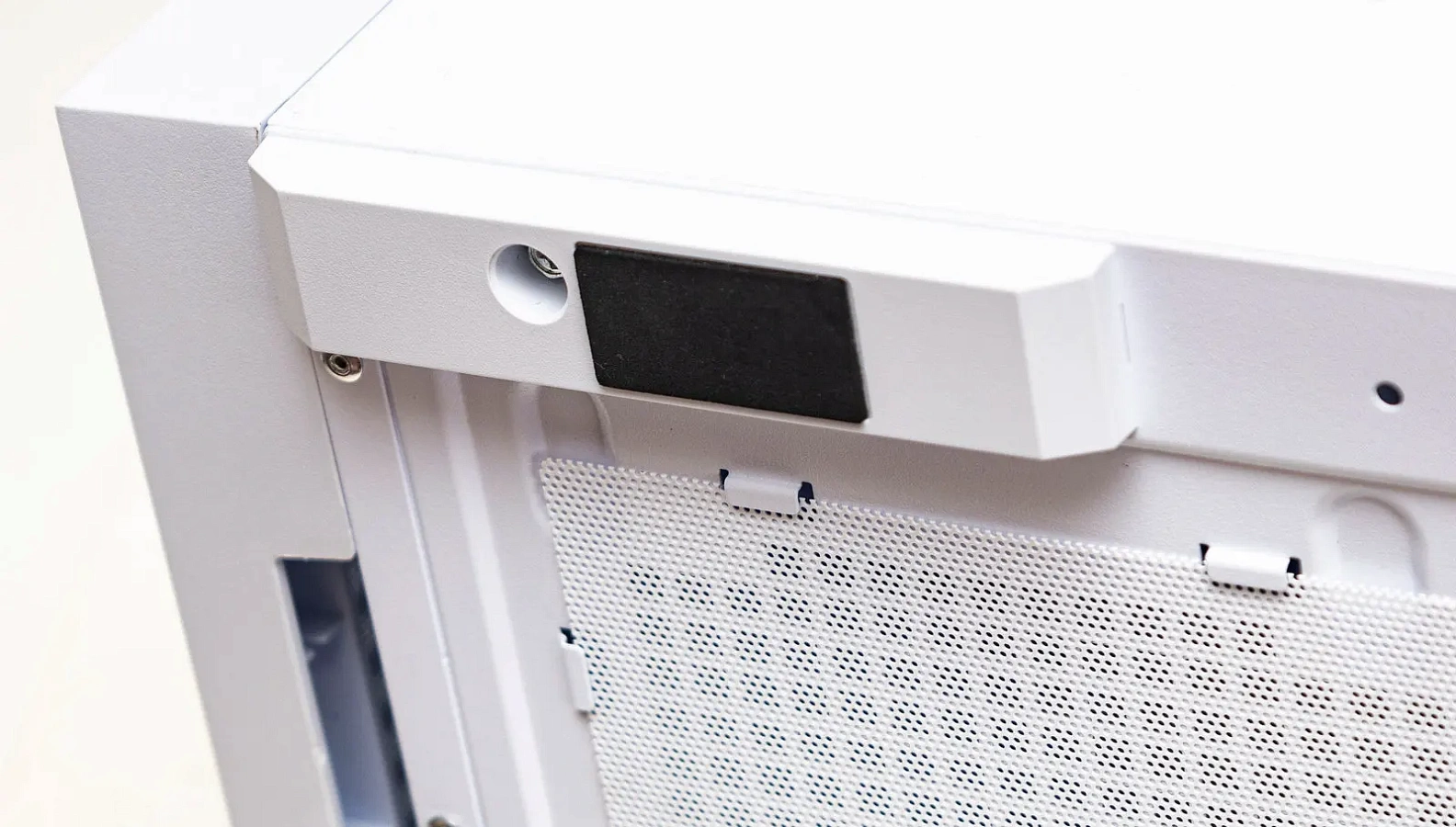

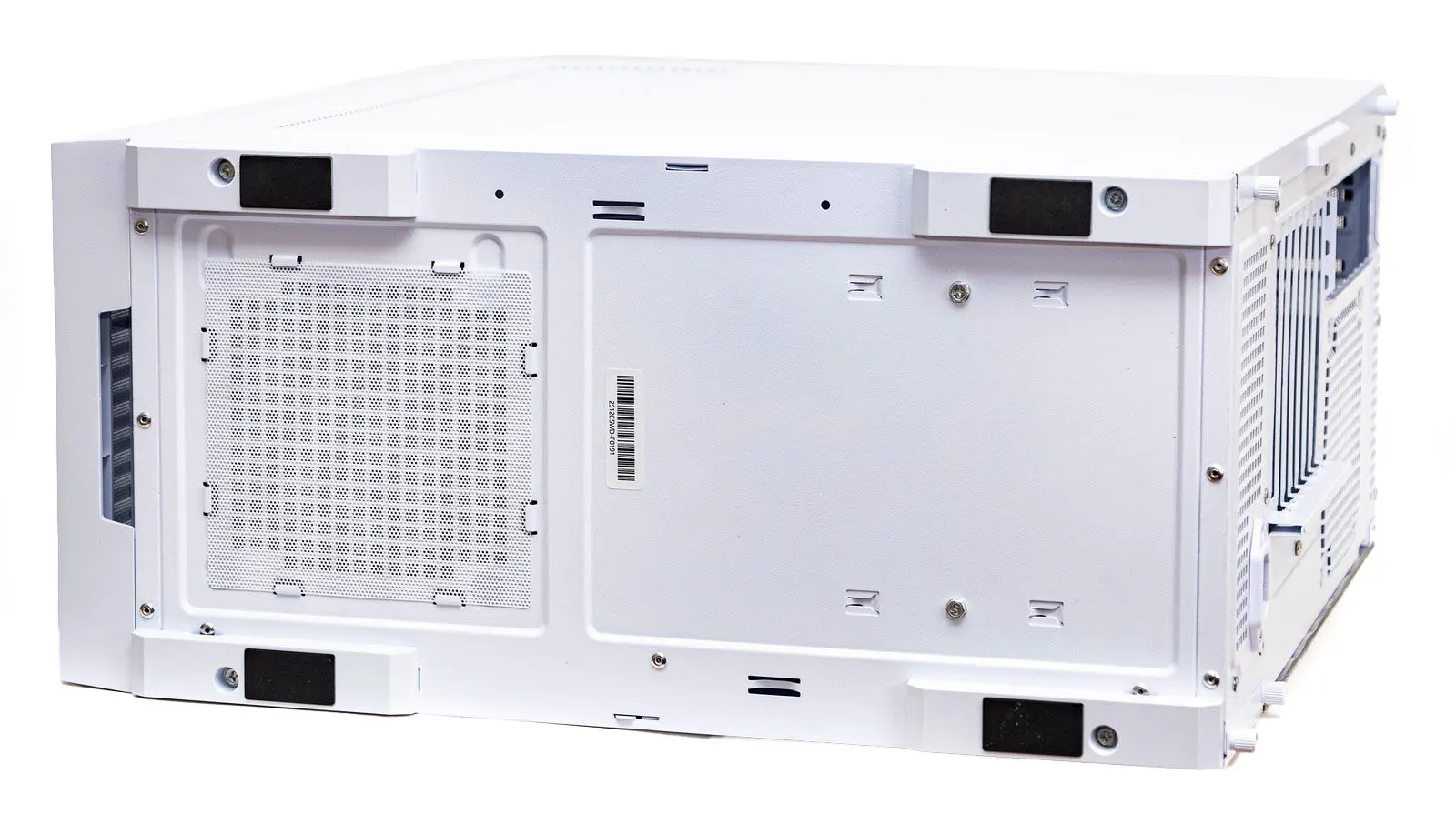

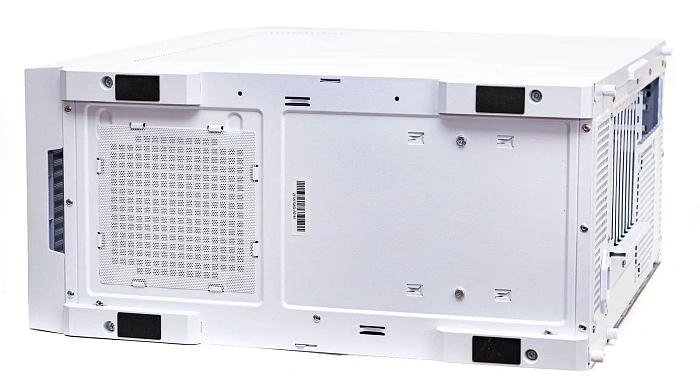

Снизу корпуса четыре длинных ножки, на них наклеены небольшие накладки. Ножки съемные, на винтах, их высота всего 10 мм.

Под блоком питания перфорированная зона, закрытая съемным фильтром, крепящимся на ушки. Так же снизу два винта, на них крепится съемная корзина для накопителей.

Интерьер

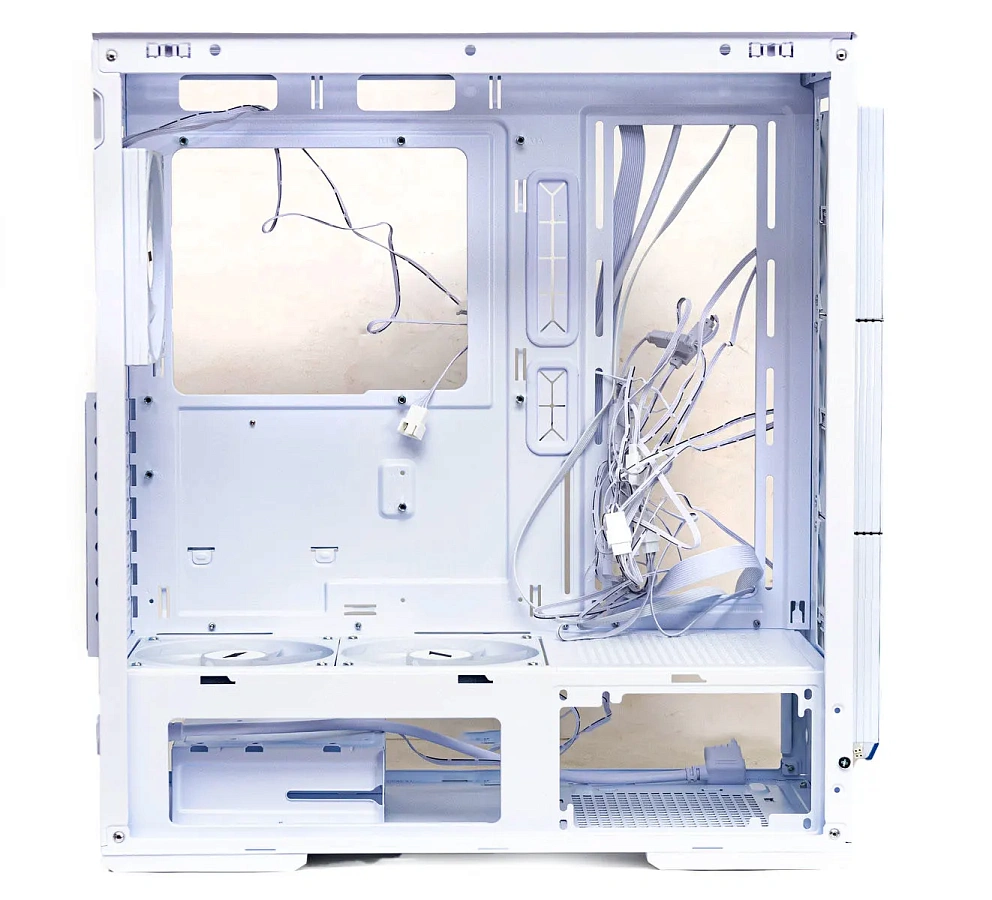

Сняв все панели, мы получаем доступ к металлическому шасси корпуса. Метал относительно тонкий и легкий, но все края завальцованы, обработаны, штамповка качественная и аккуратная. За счет ребер жесткости корпус относительно стабильный, без перекосов при сборке.

Основной отсек достаточно объемный, вмещает габаритные башенные кулеры и длинные видеокарты.

По правому боку большой вырез с направляющими для крепления вентиляторов, здесь можно установить парочку 120 мм моделей, или радиатор СЖО на 240 мм.

Два окна для кабелей закрыты резиновыми шторками. Под ними прорезь для уголка поддержки видеокарт.

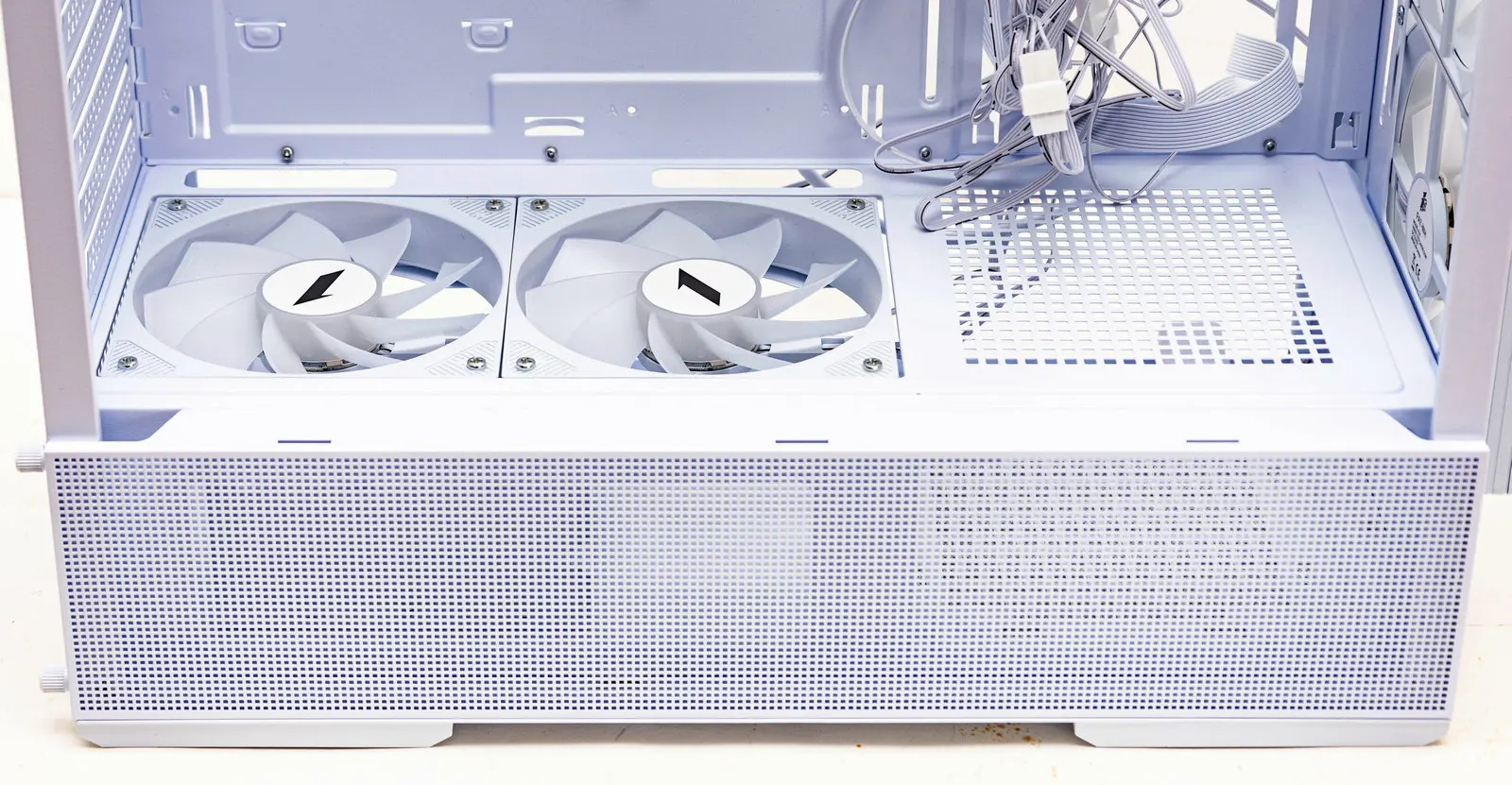

Так как блок питания в корпусе смещен к передней панели, под видеокартой свободное место для двух 120 мм вентиляторов, забор воздушного потока через боковую перфорацию, места здесь достаточно много, особенно если убрать корзину для жестких дисков.

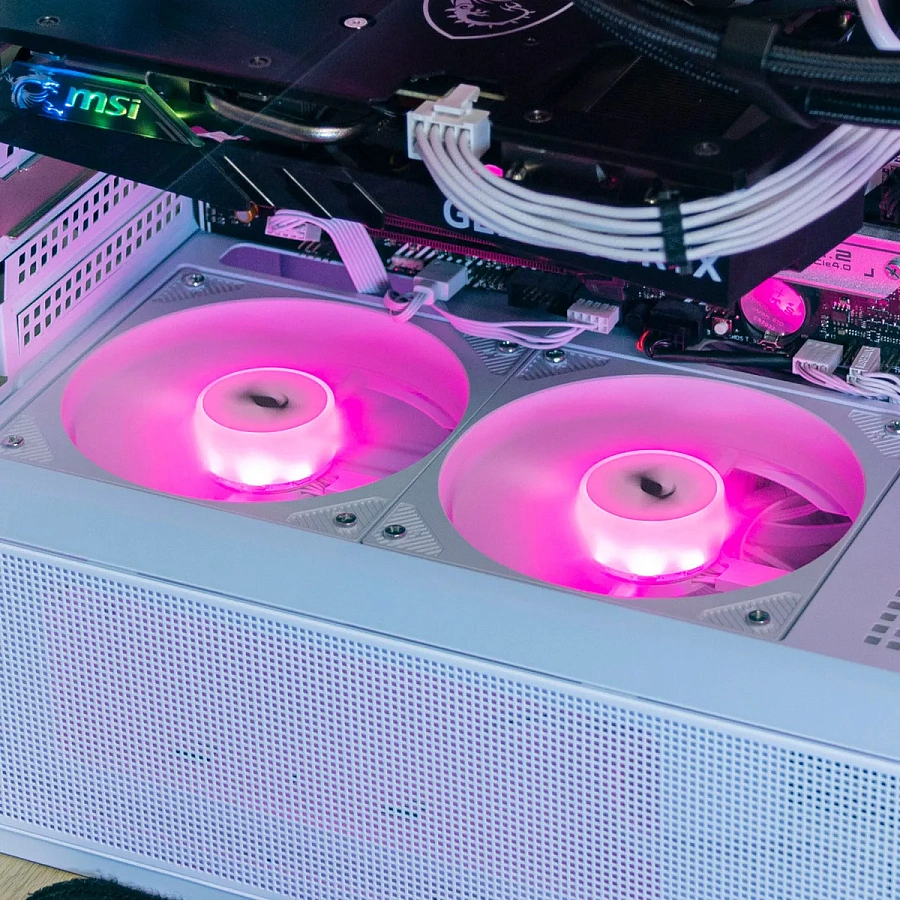

В заглубленном вырезе здесь установлены два реверсных вентилятора. Над блоком питания поверхность с перфорациями, хотя можно было бы сделать и сплошную поверхность.

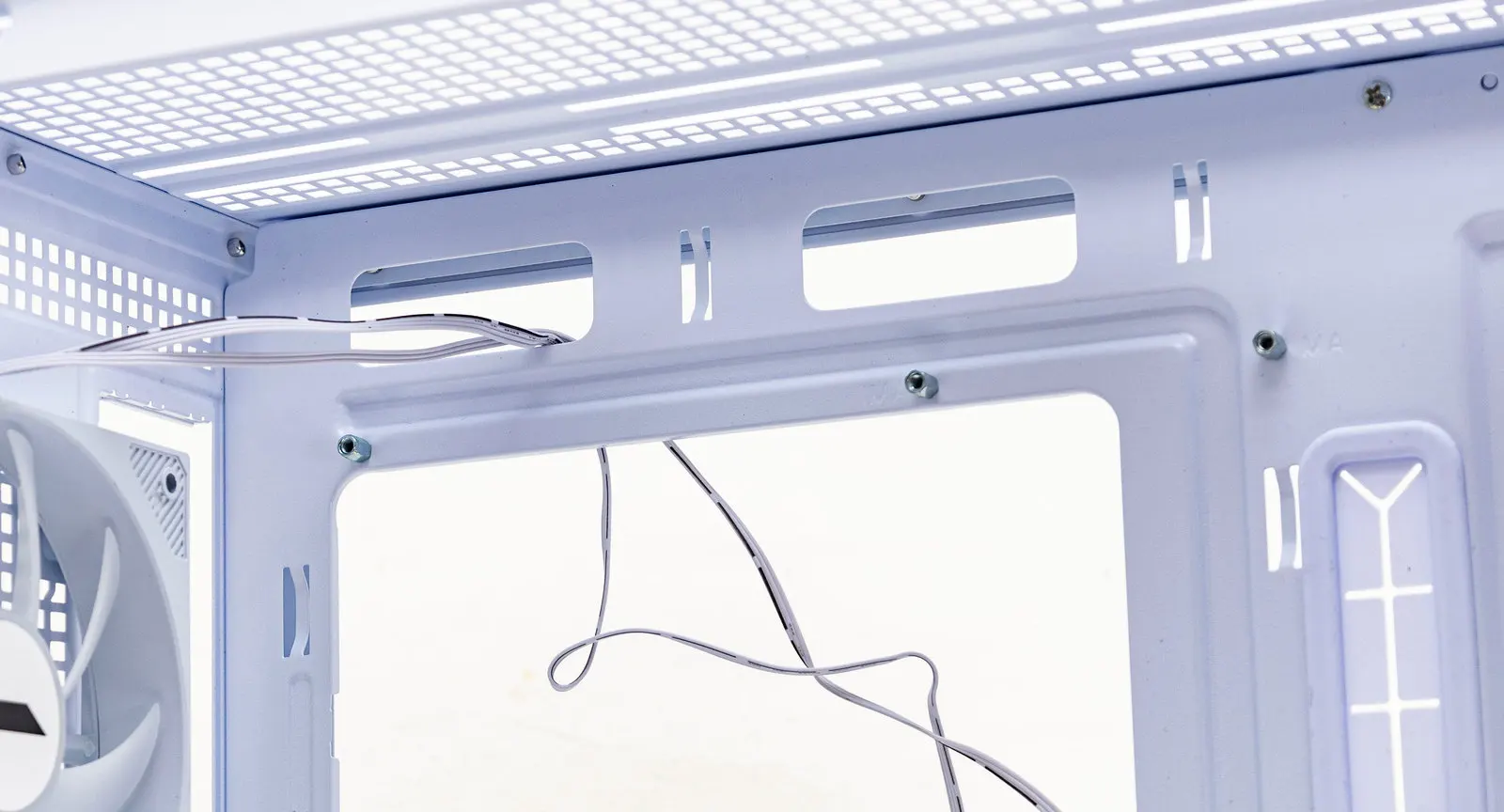

Сверху, над материнской платой, расстояние небольшое, здесь два выреза для кабелей. Если устанавливать сверху радиатор СЖО, то он будет перекрывать верхнюю часть материнской платы.

В верхней части шасси материнской платы большой вырез для доступа к сокету и креплений системы охлаждения CPU.

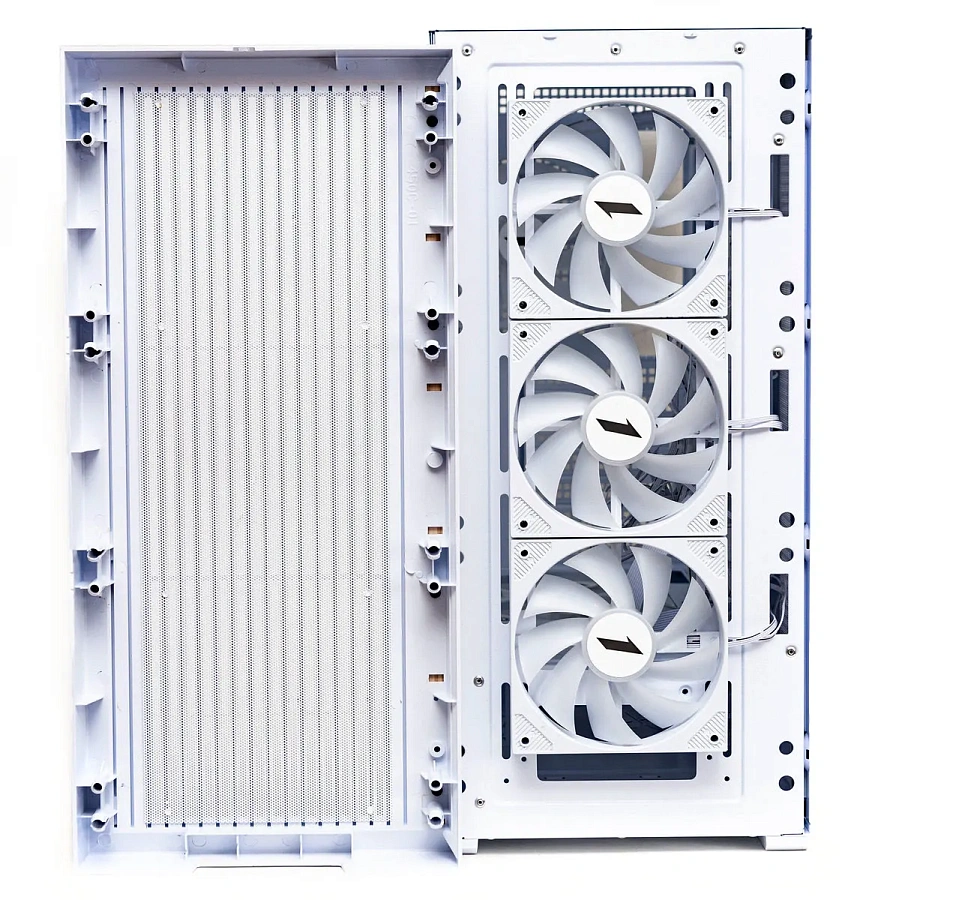

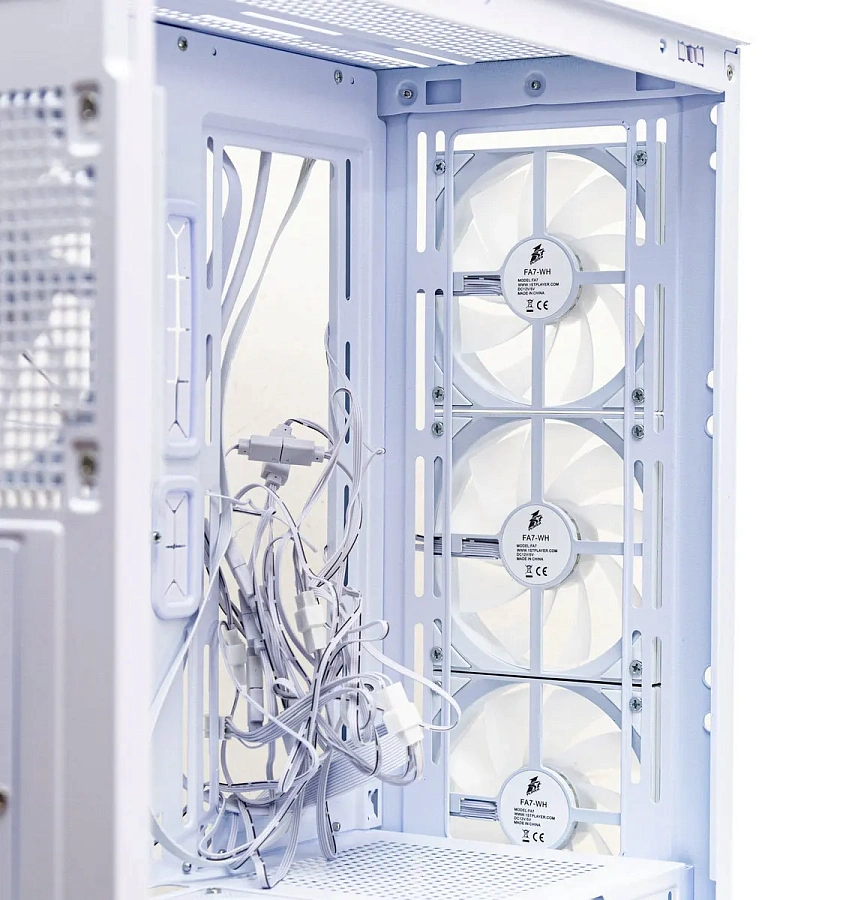

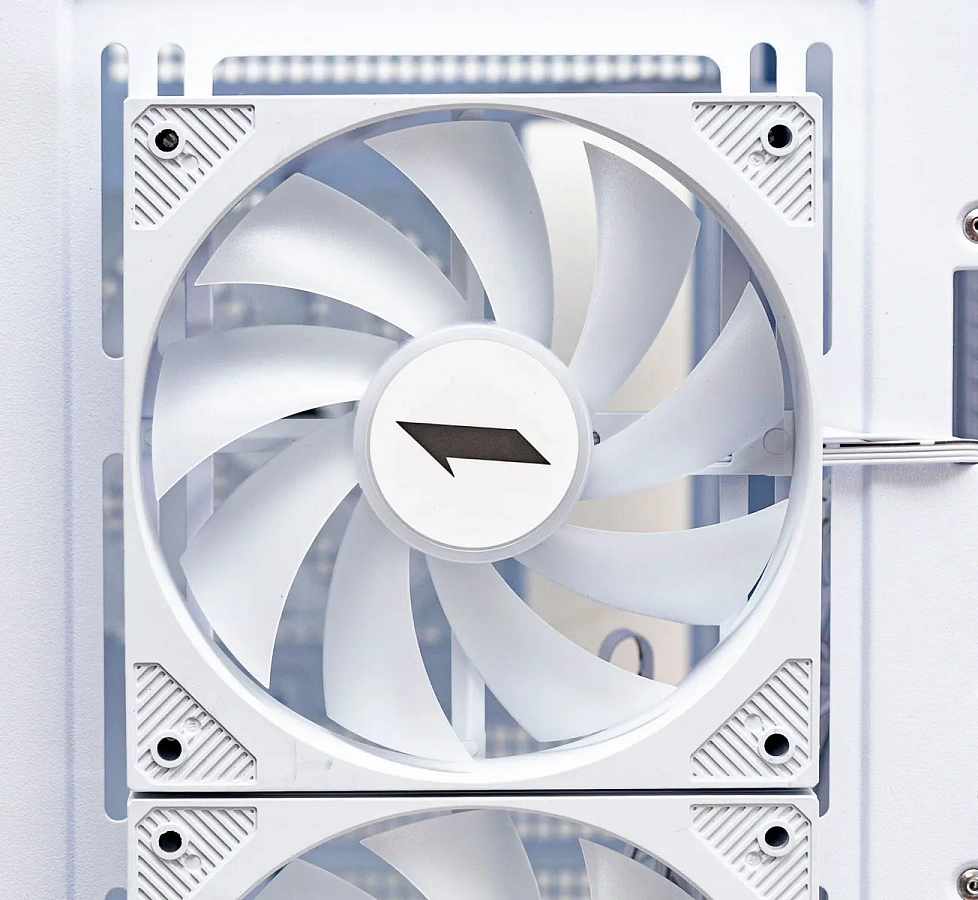

В передней части закреплены три вентилятора на 120 мм, вырезы позволяют вместо них закрепить два вентилятора на 140 мм.

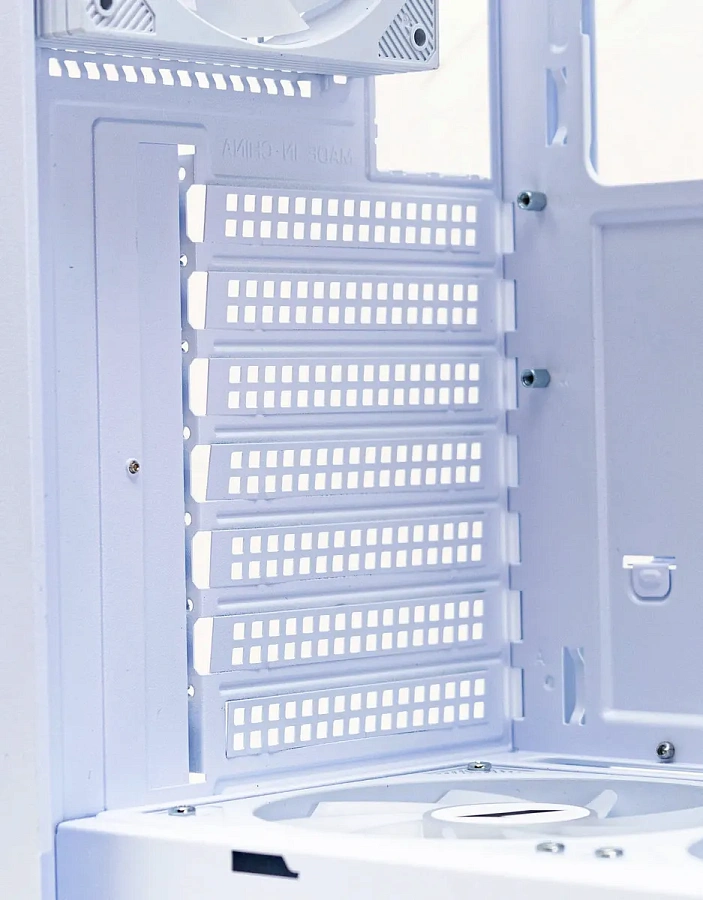

Слотов расширения семь штук, заглушки разовые, снаружи закрыты угловой вставкой.

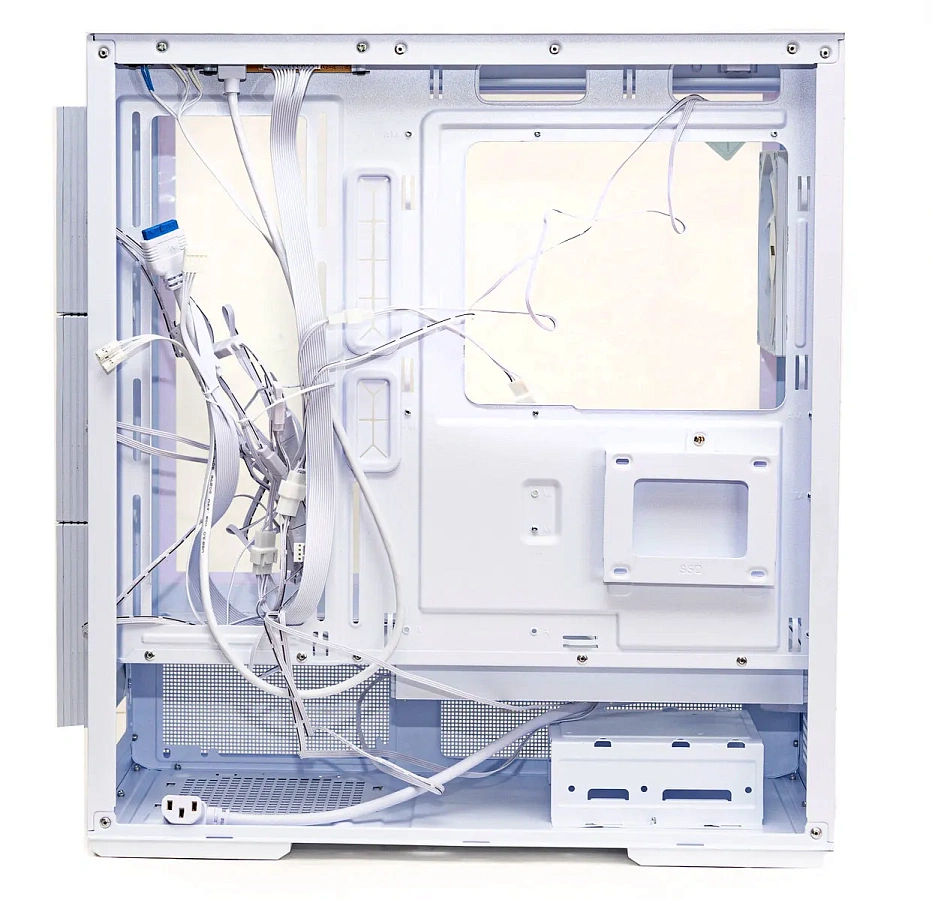

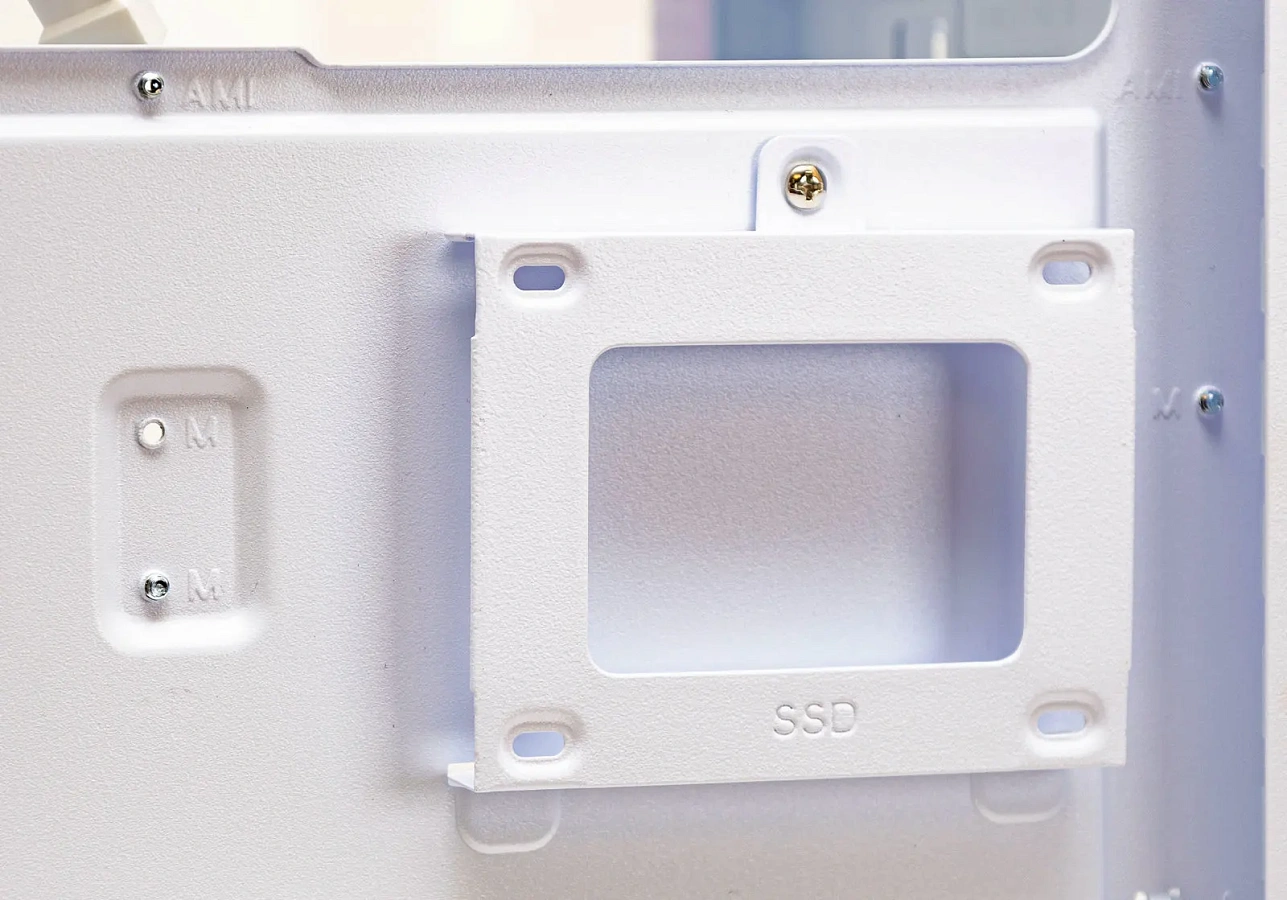

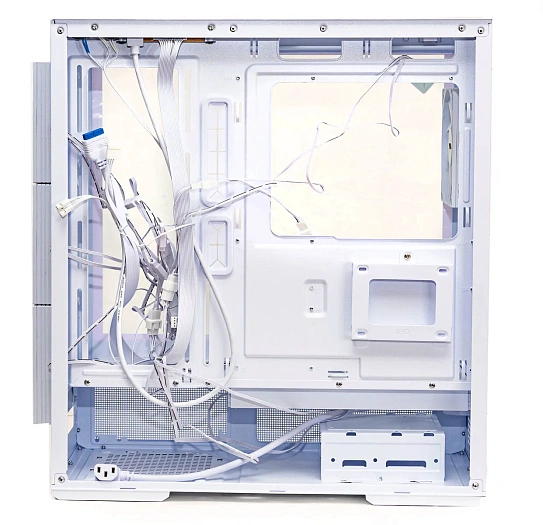

За поддоном материнской платы, по периметру прорезаны ушки для крепления проводов. Здесь же закреплена съемная корзина для накопителя формата 2,5”.

Места здесь немного, всего 20 мм, но для укладки кабелей БП в виде нетолстых жгутов или плоских кабелей достаточно.

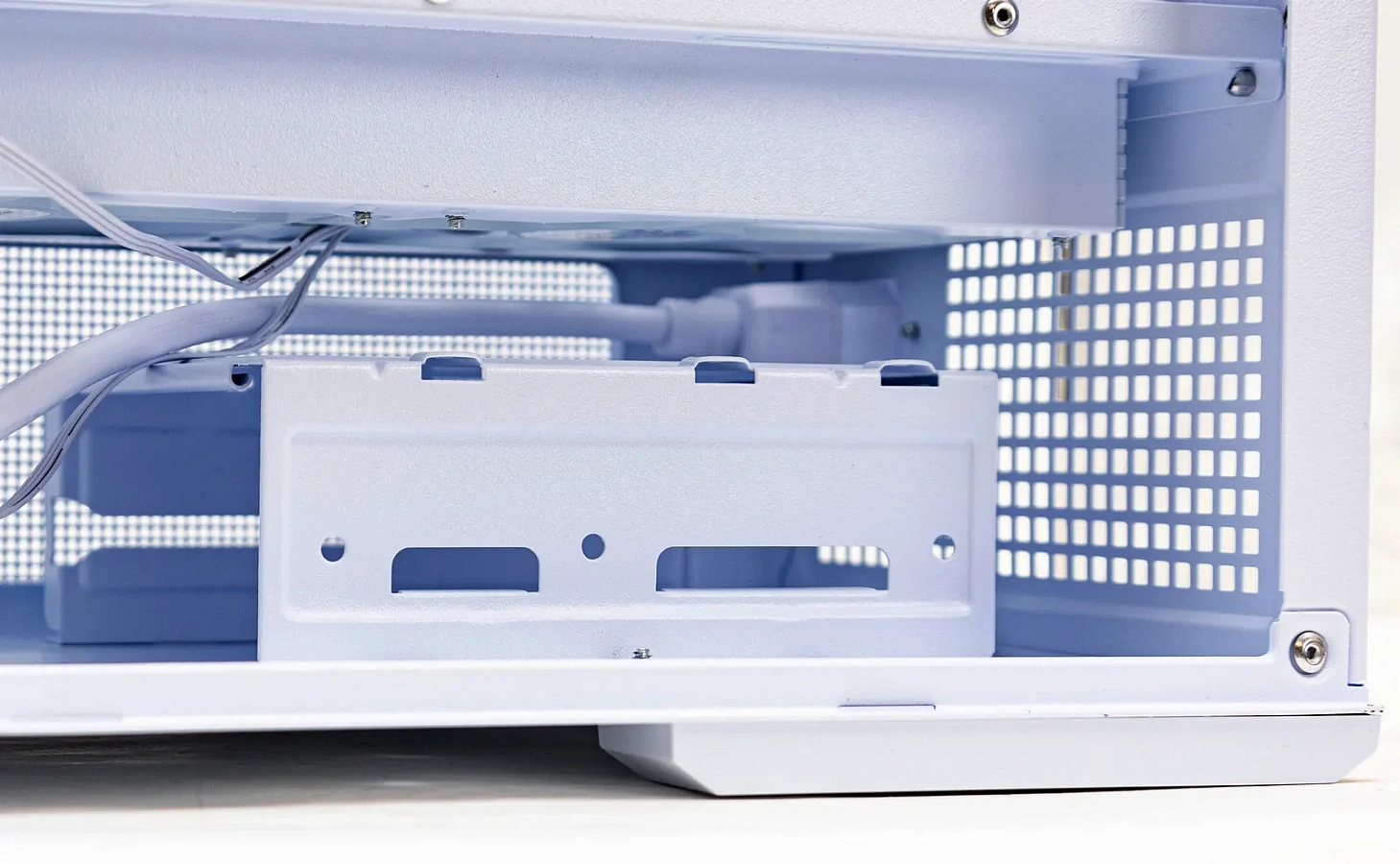

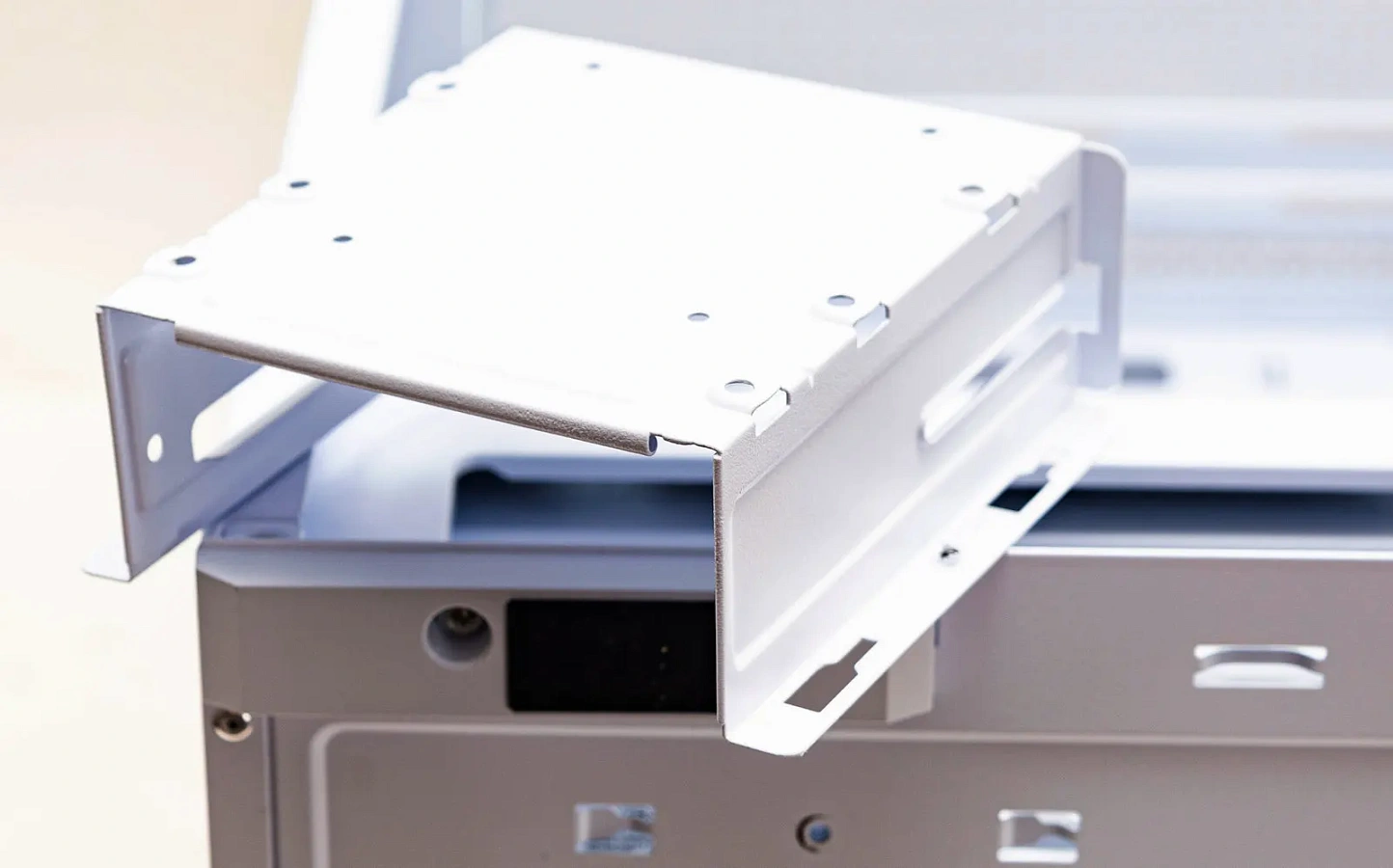

В нижней части корпуса корзина для двух накопителей: один на 3,5” и один на 2,5”.

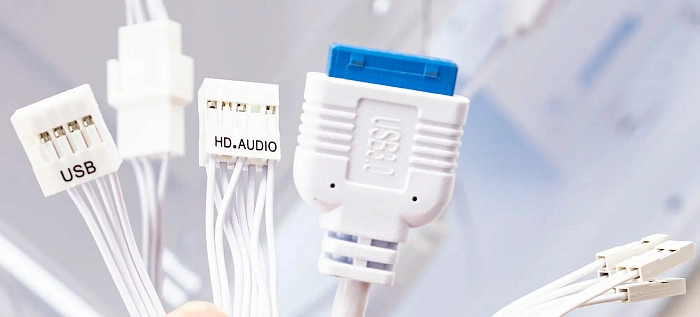

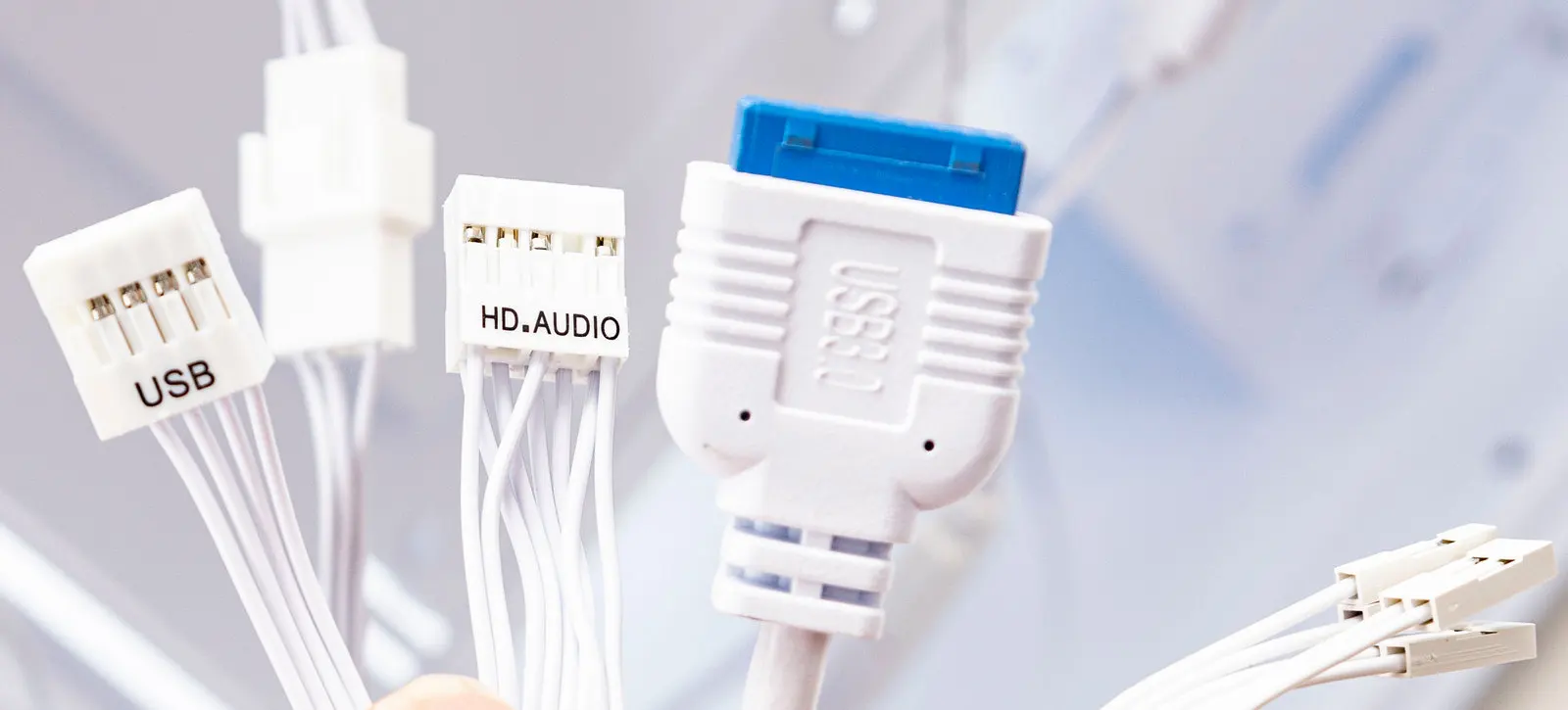

Проводов внутри очень много. От интерфейсной панели отходи аудио разъем, два USB кабеля, и провода к колодкам Front на материнской плате.

Основное количество проводов идет от шести комплектных вентиляторов, от каждого по два провода с разветвителями на каждом 4-пин для питания и регулировки, и 3-пин подсветки ARGB +5V. Плюс кабель-удлинитель для блока питания.

Сборка

Особых проблем при сборке не обнаружилось, но нужно учитывать компактные размеры при установке некоторых комплектующих.

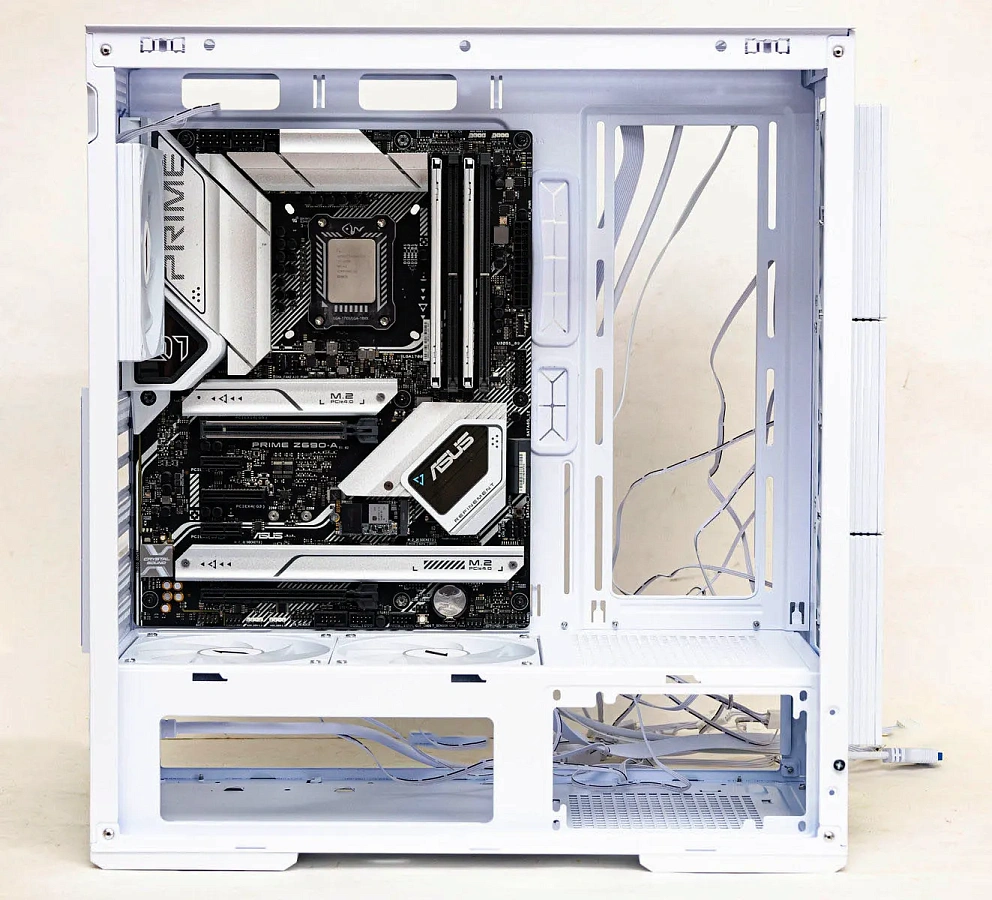

Изначально на шасси закреплены стойки под материнскую плату m-ATX формата. При установке платы ATX нижние стойки нужно выкрутить и переставить, плюс добавить одну из комплекта.

Перед закреплением материнской платы лучше сразу примерить какие заглушки из слотов расширения убрать. Если пытаться их выломать после установки платы, то рискуете повредить на ней элементы.

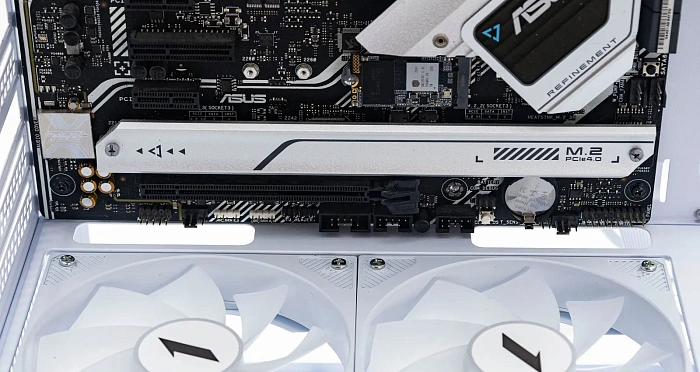

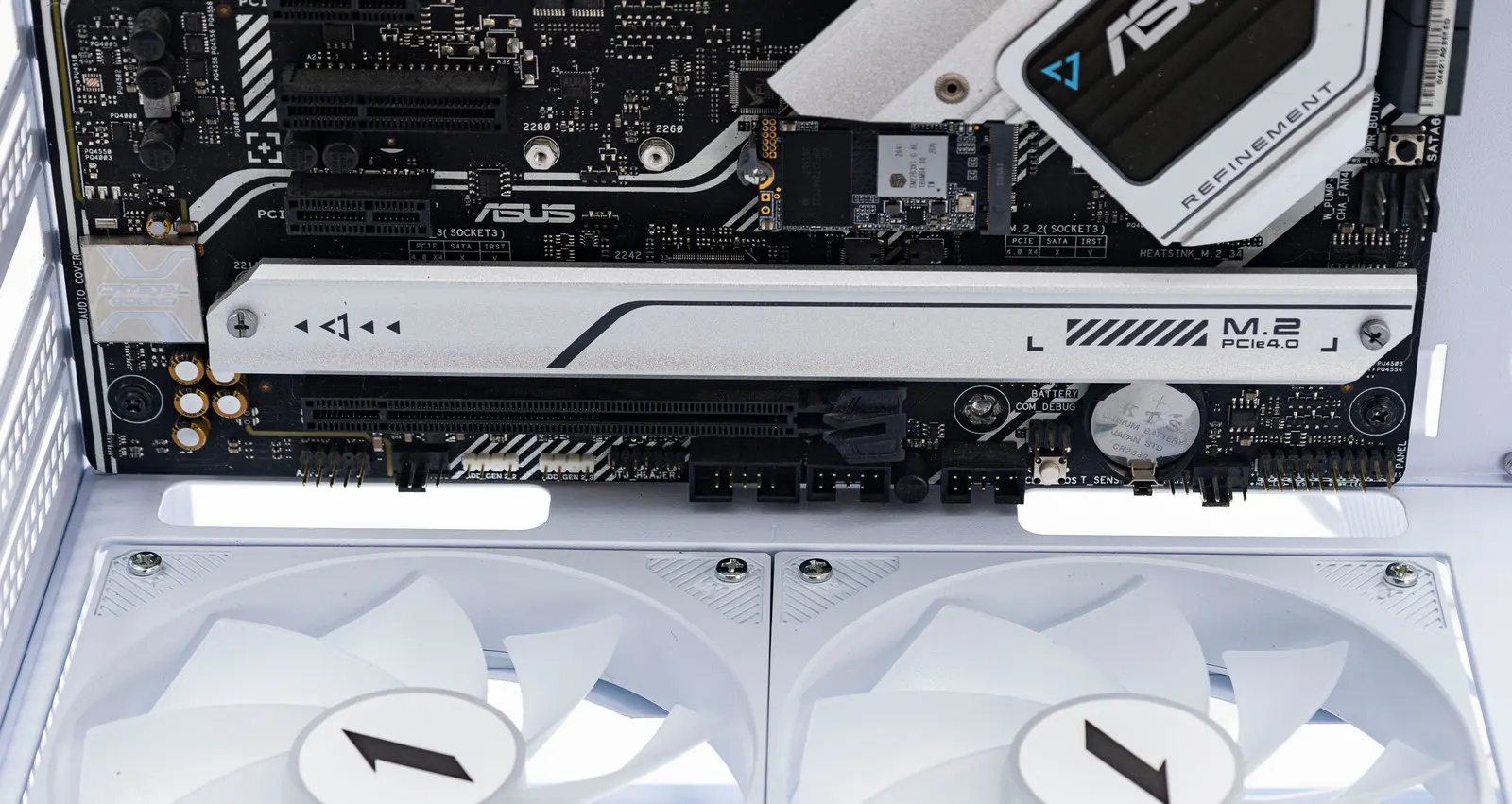

Снизу материнская плата АТХ формата вплотную к нижней плоскости, здесь два выреза для проводов.

Сверху, если планируется установка радиатора СЖО, нужно предварительно подключить все кабеля к материнской плате по её верхнему краю.

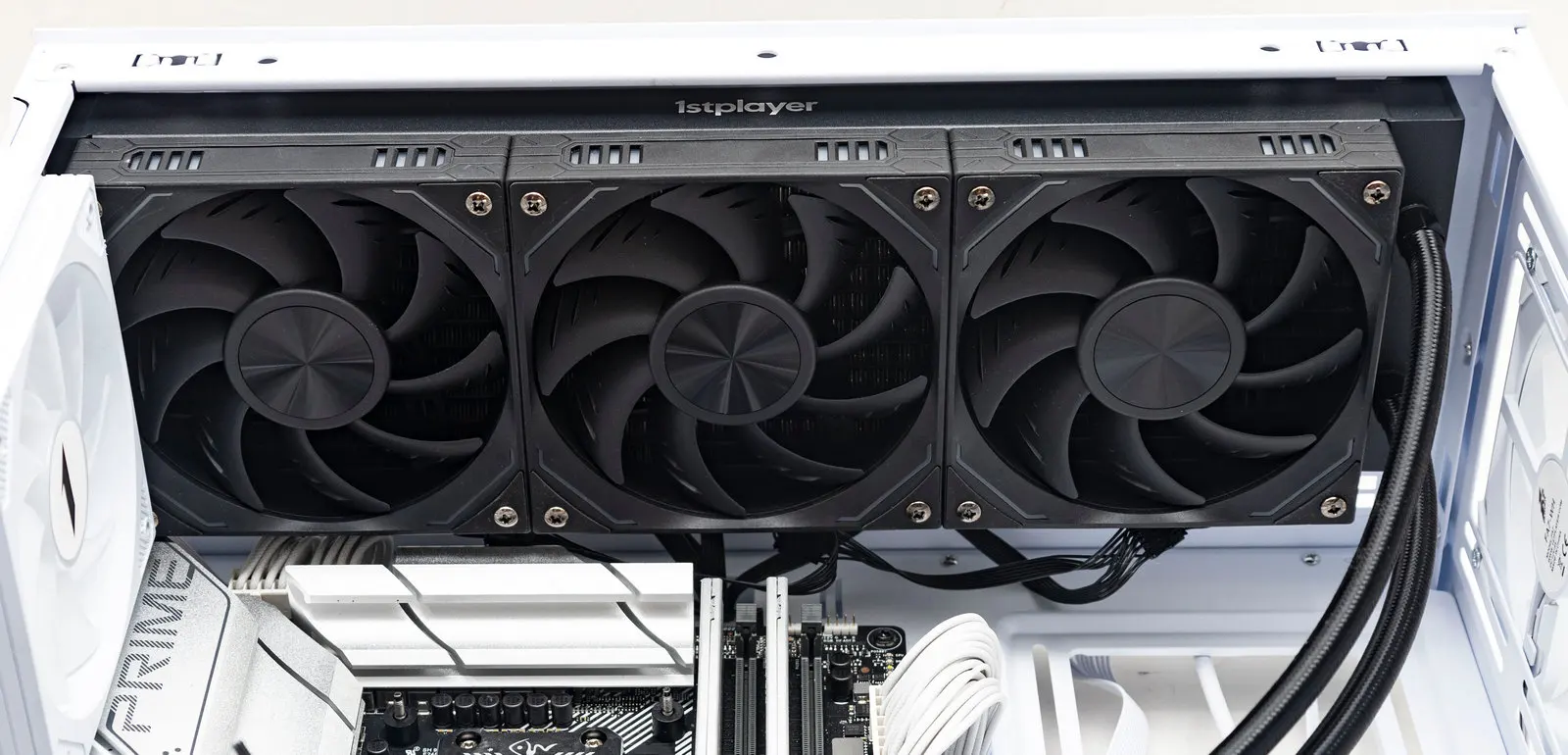

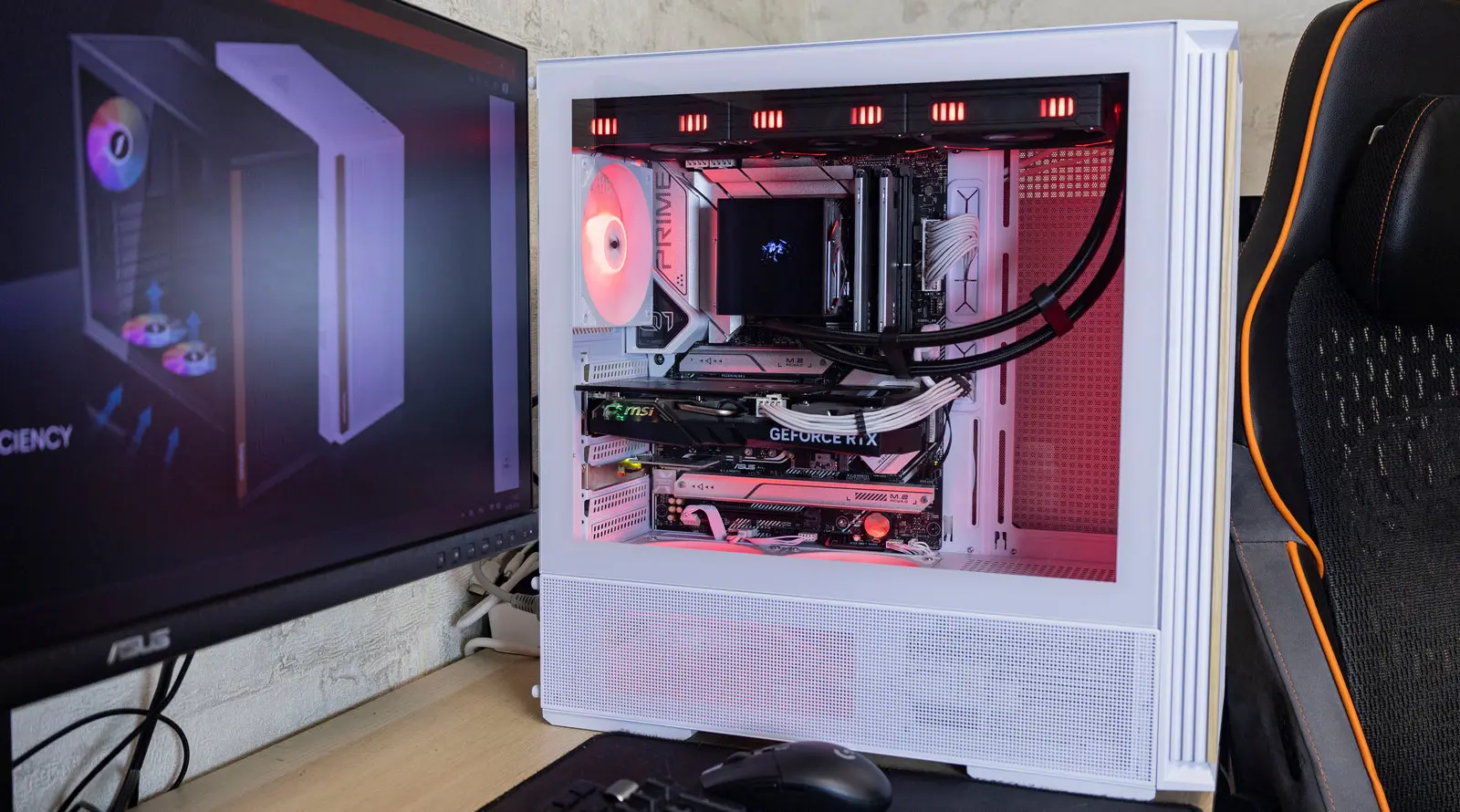

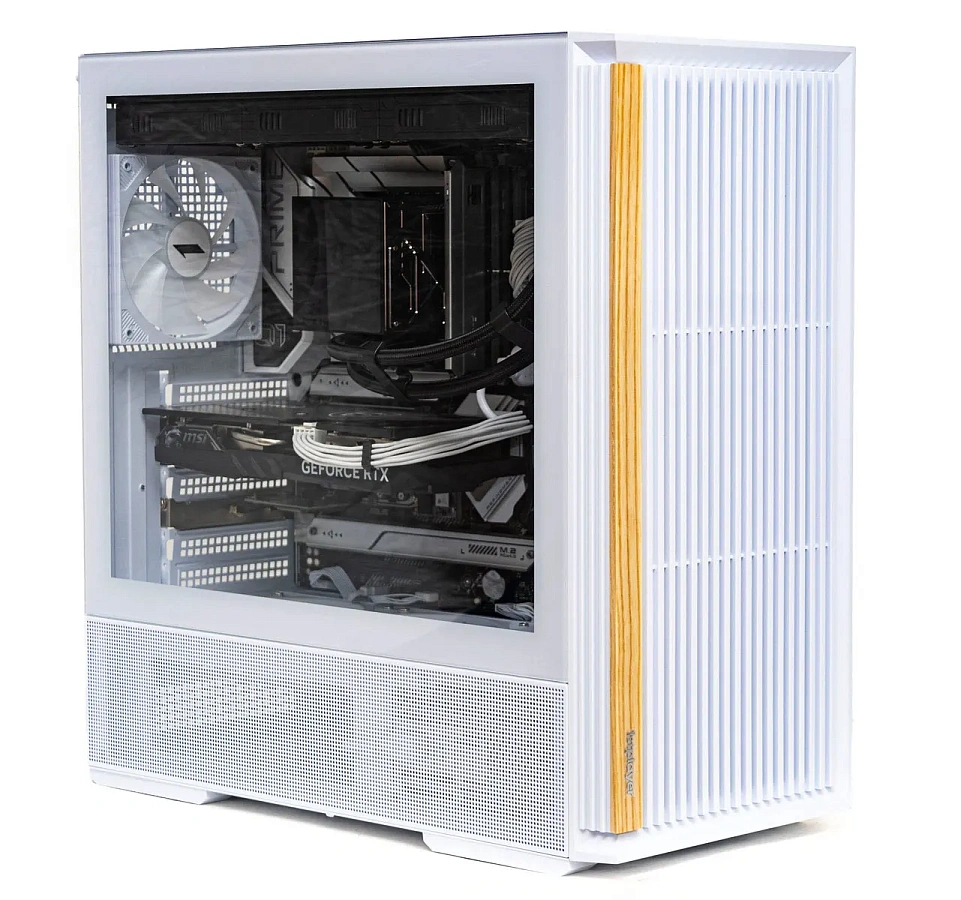

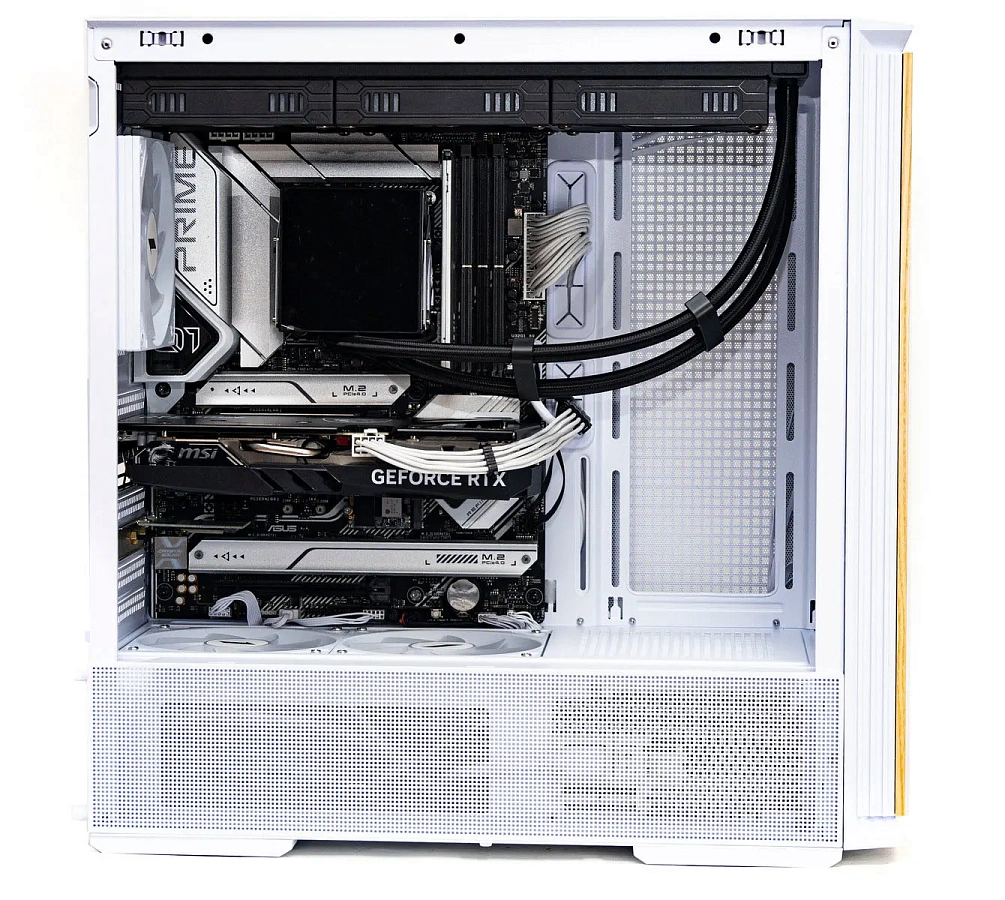

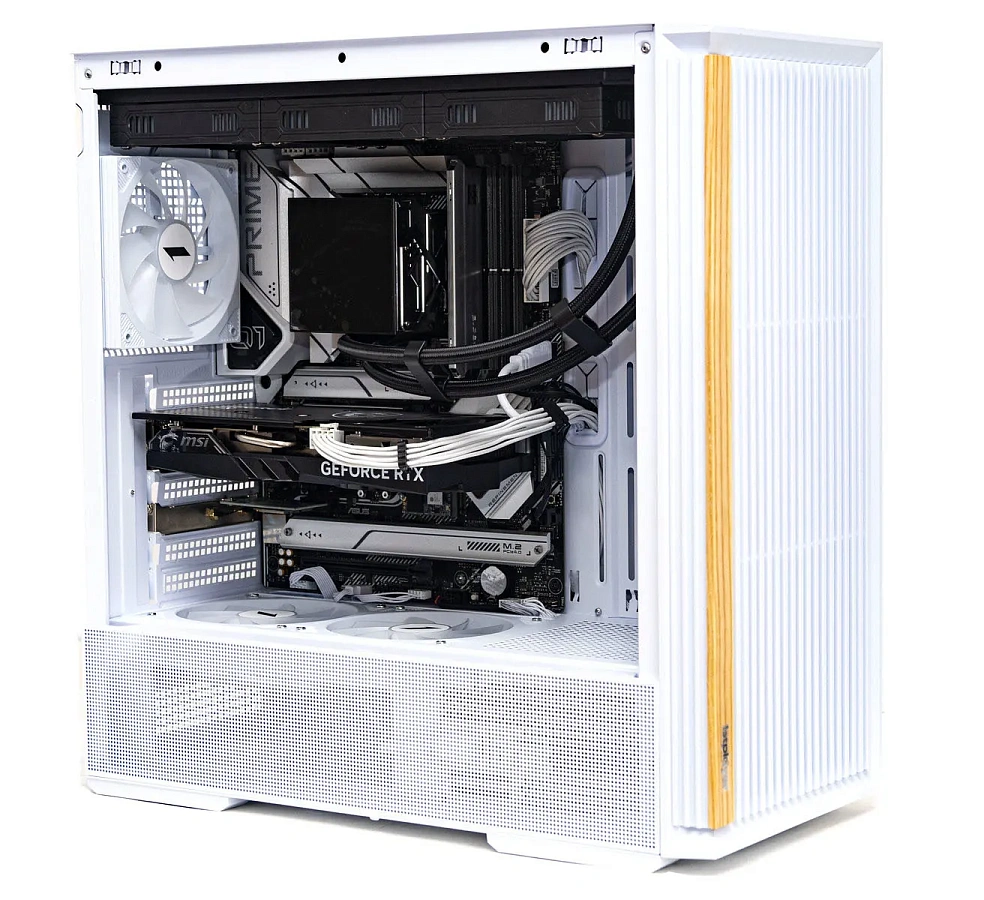

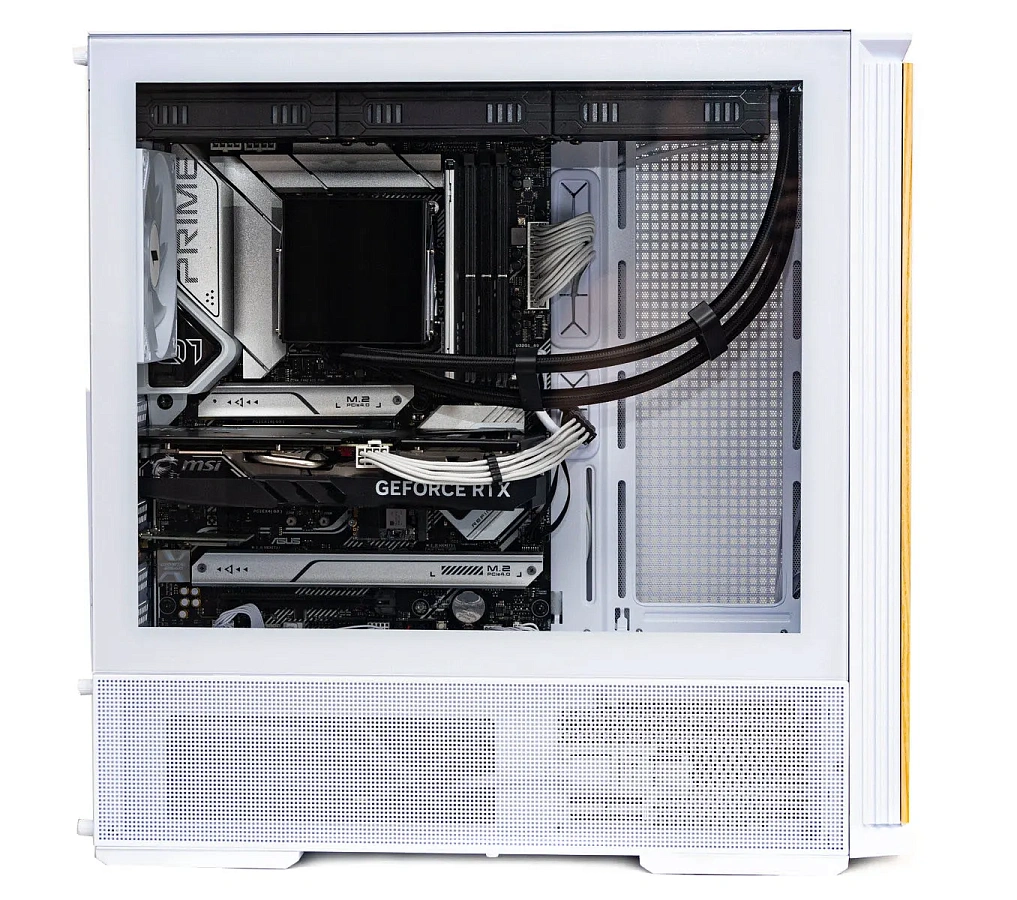

Сверху корпуса, хоть и с трудом, удалось вставить 360-мм радиатор СЖО с установленными вентиляторами, не пришлось даже откручивать вентилятор с тыльной панели корпуса. С лицевой стороны корпуса или с правого бока, можно установить только радиатор на 240 мм.

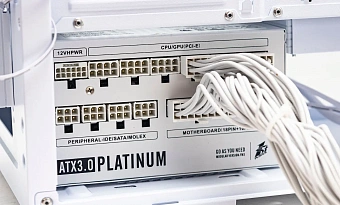

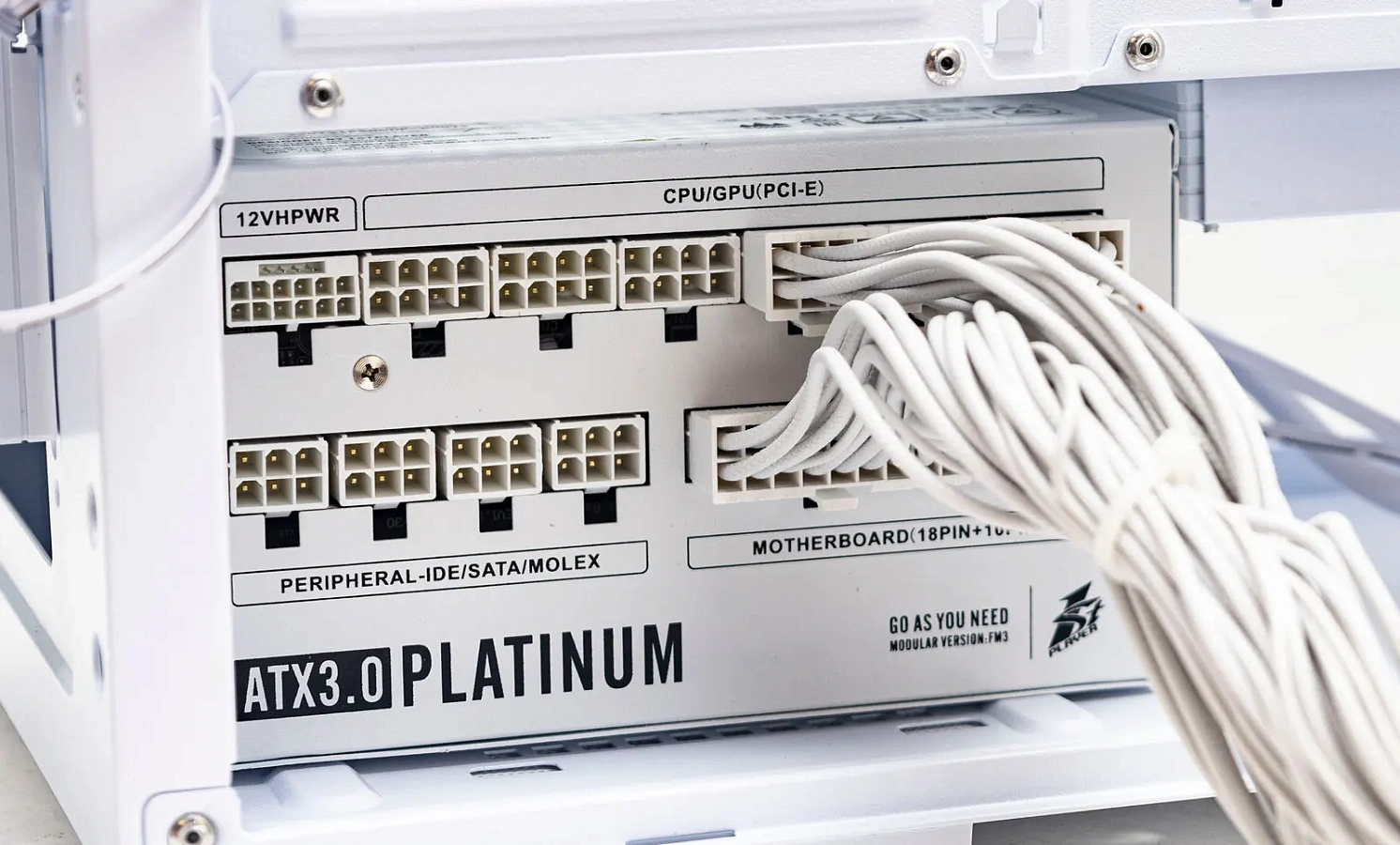

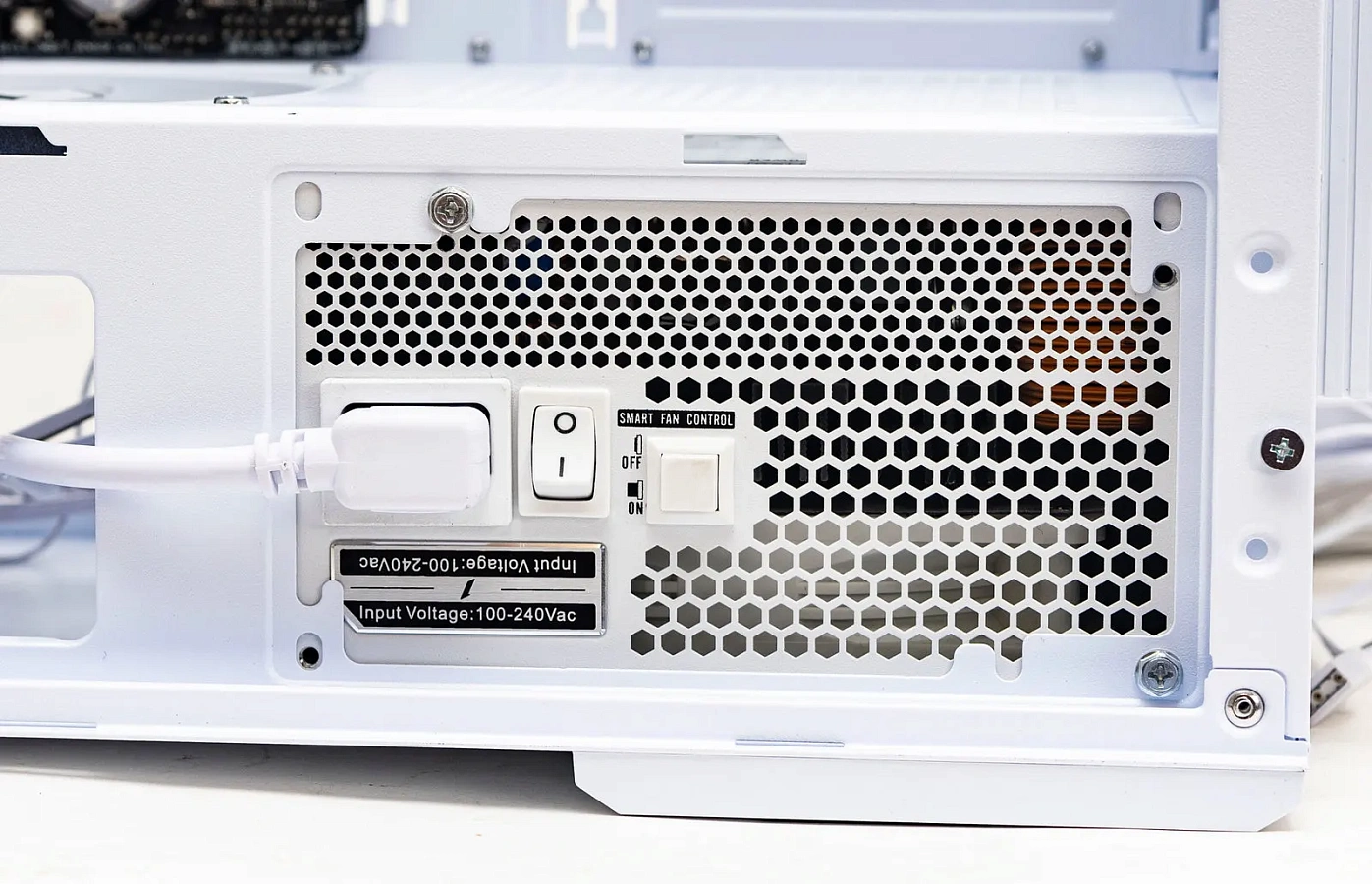

Установка блока питания хорошо продумана. Панель с модульными разъемами выходит наружу, подключать или отключать кабеля уже после сборки и их укладки намного удобнее, чем при традиционном размещении БП.

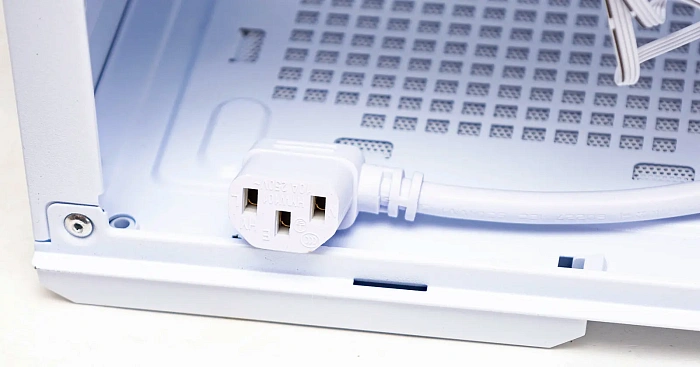

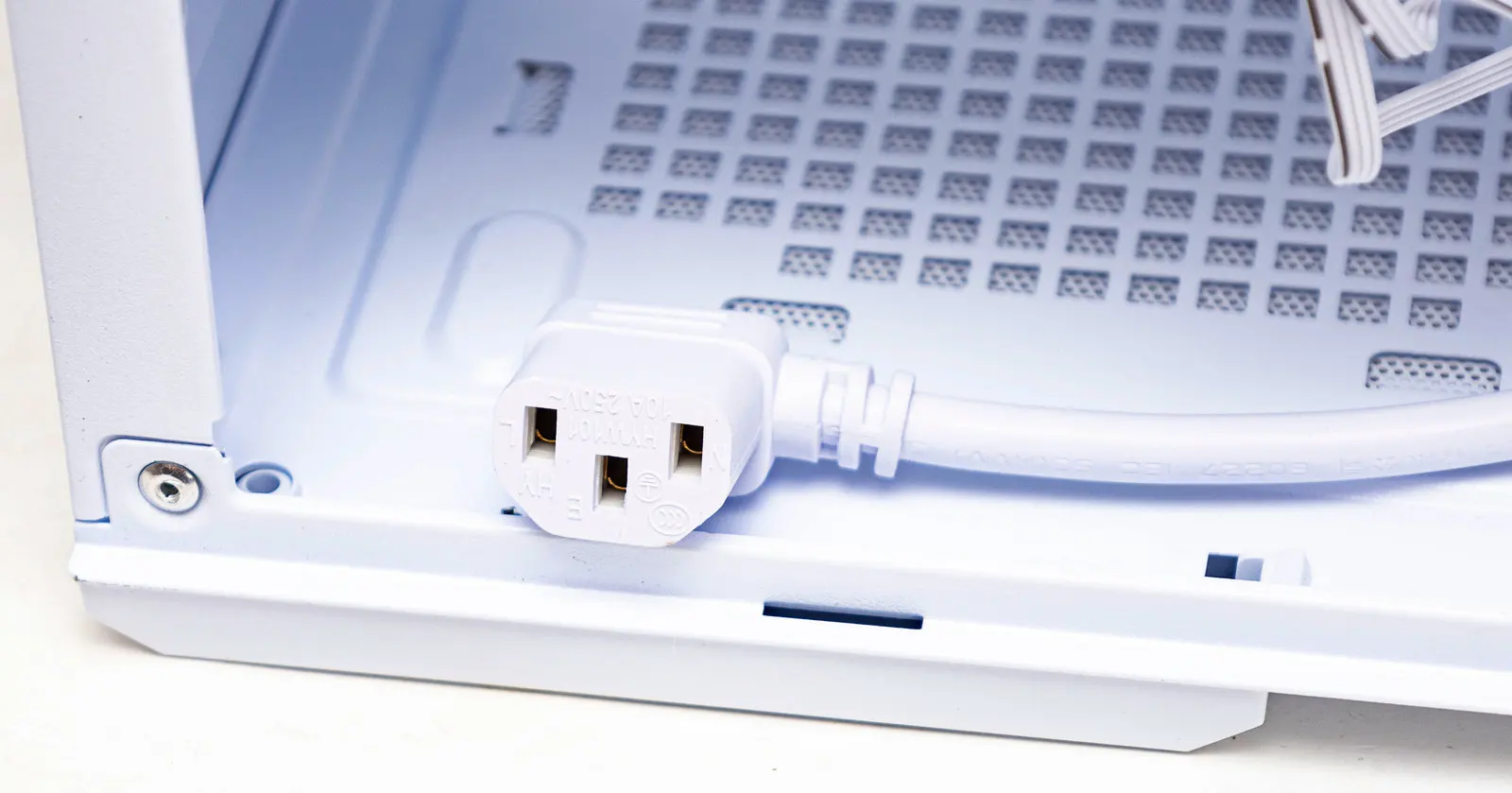

Сетевой кабель подключается с левого бока корпуса, для этого нужно снять боковую сетчатую панель, она крепится на два винта с накатанными головками. Если в процессе эксплуатации потребуется получить доступ к тумблеру включения на БП, или к кнопке переключения режимов работы вентилятора, то нужно так же снимать данную панель, что не всегда оперативно.

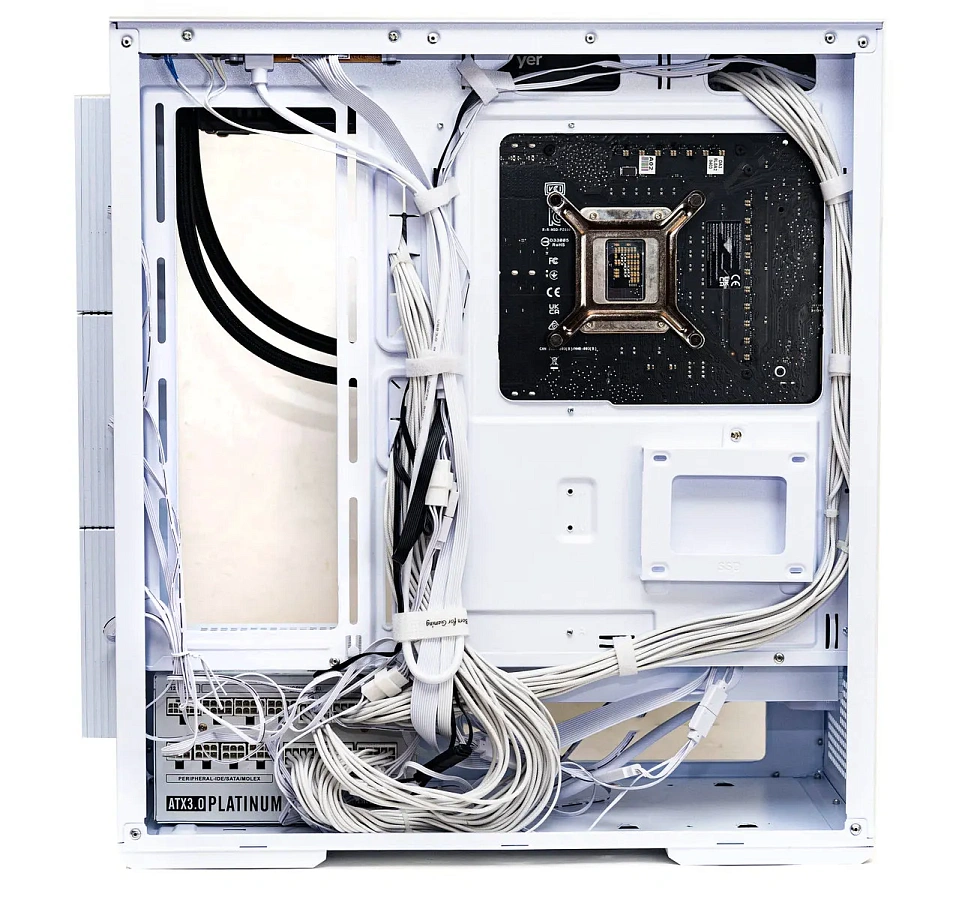

Кабеля и провода вполне можно аккуратно зафиксировать и уложить, только в нижней части их сложно спрятать, так, чтобы они не мешали потоку воздуха к нижним вентиляторам. Особенно много возни с множеством проводов от вентиляторов, с учетом того, что их приходится соединять между собой последовательно.

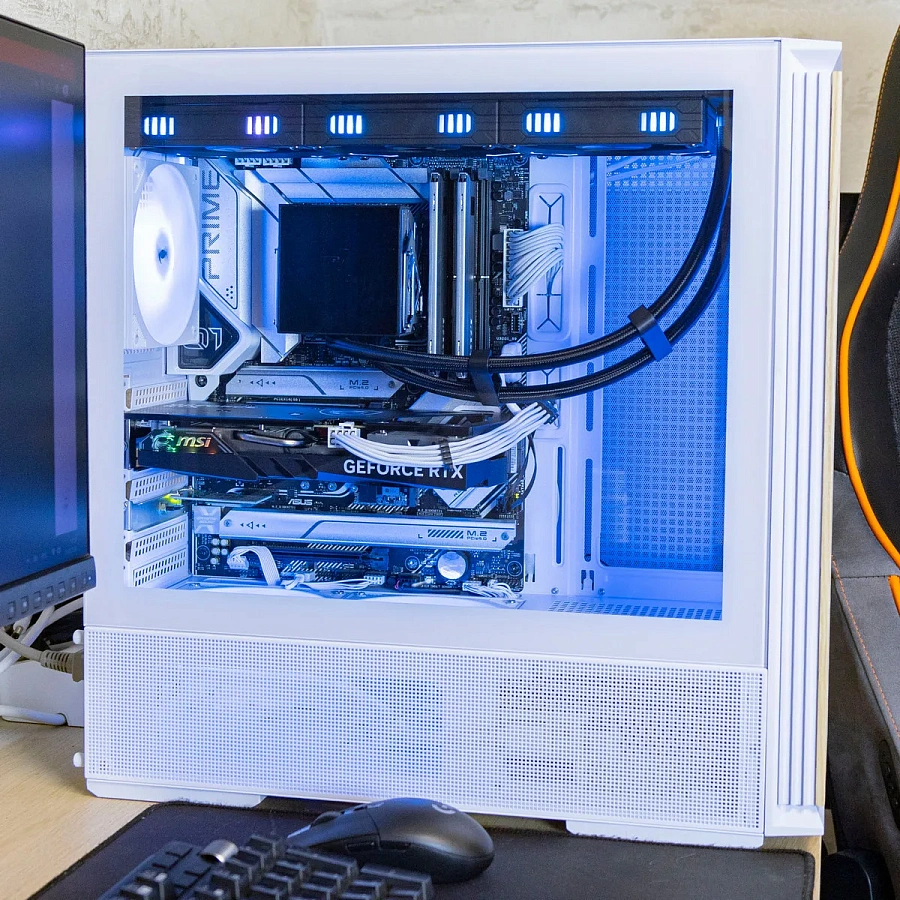

В целом, сборка получается удобная, если потрать время, то можно все сделать эстетично, все нюансы хорошо продуманы. Из минусов можно отметить одноразовые заглушки на слотах расширения, отсутствие фильтра на съемной панели снизу с левого бока.

Подсветка

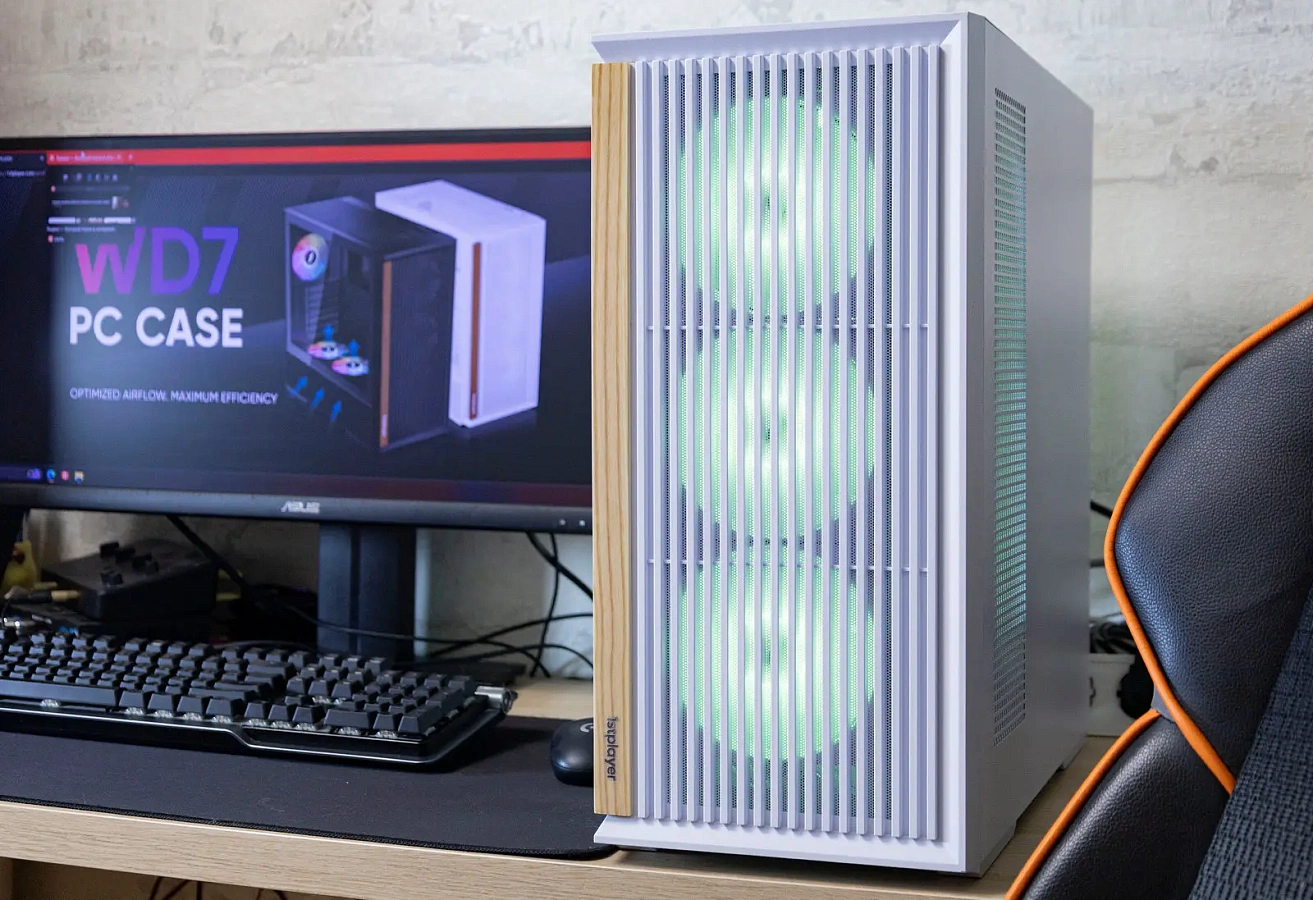

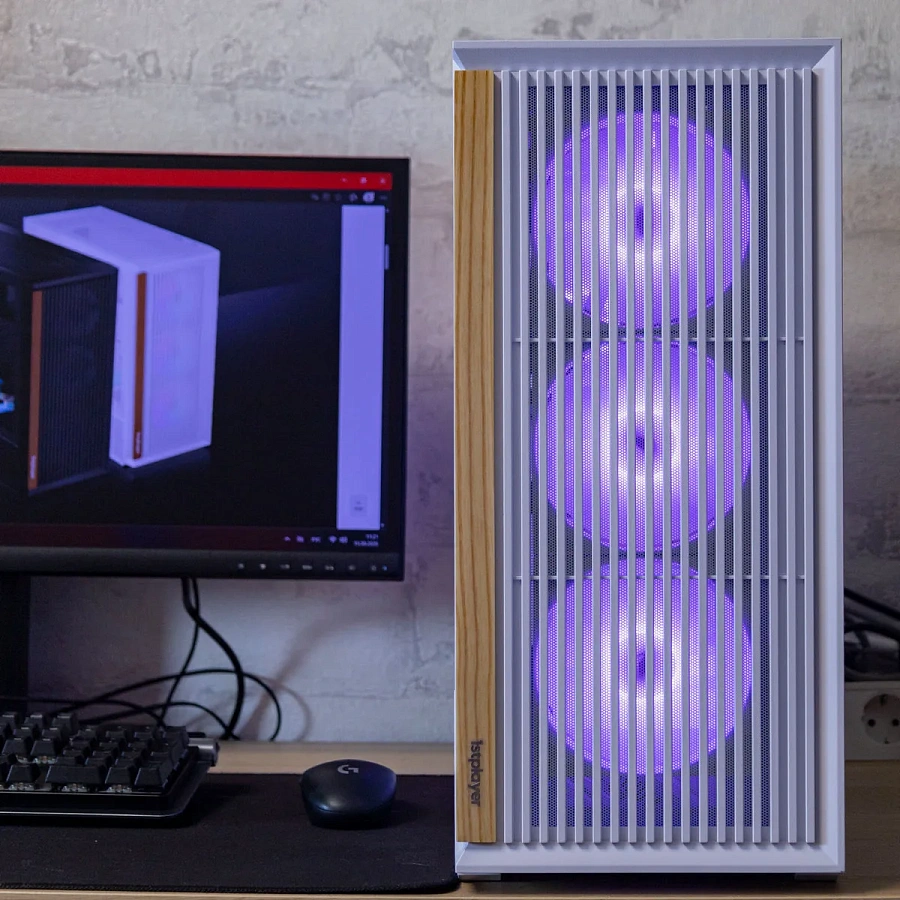

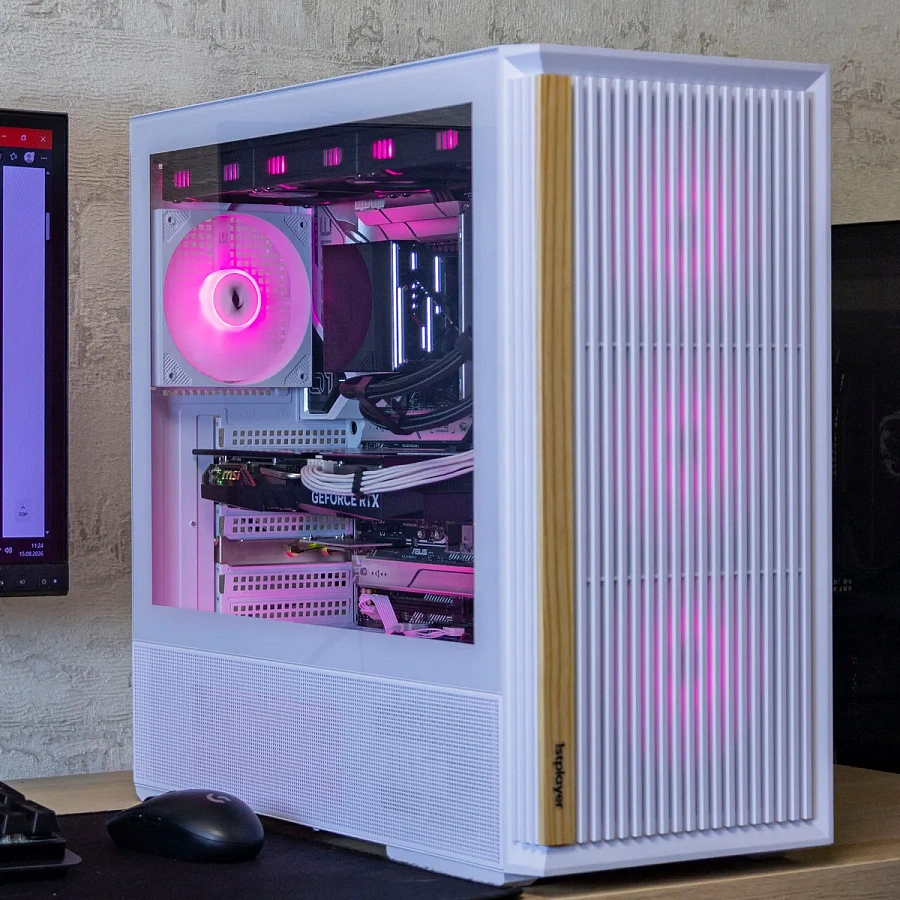

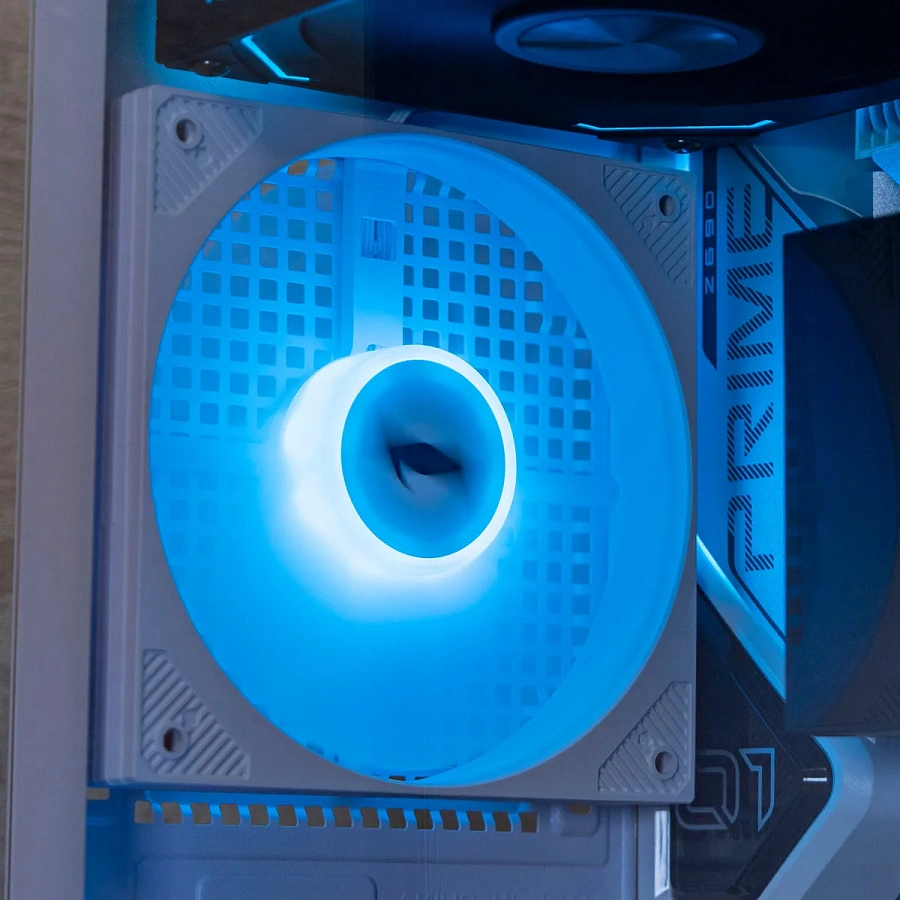

Работа подсветки синхронизируется с материнской платой или сторонними контроллерами. Светодиоды находятся в основании крыльчатки, равномерно подсвечивают лопасти, выполненные из полупрозрачного акрила, создавая эффект светящегося круга. Подсвечивается внутренний объем корпуса, акцентируя внимание на комплектующих. С внешней лицевой стороны подсветка мало выразительна из-за частой решетки на лицевой панели.

Тестирование

Тестовая конфигурация

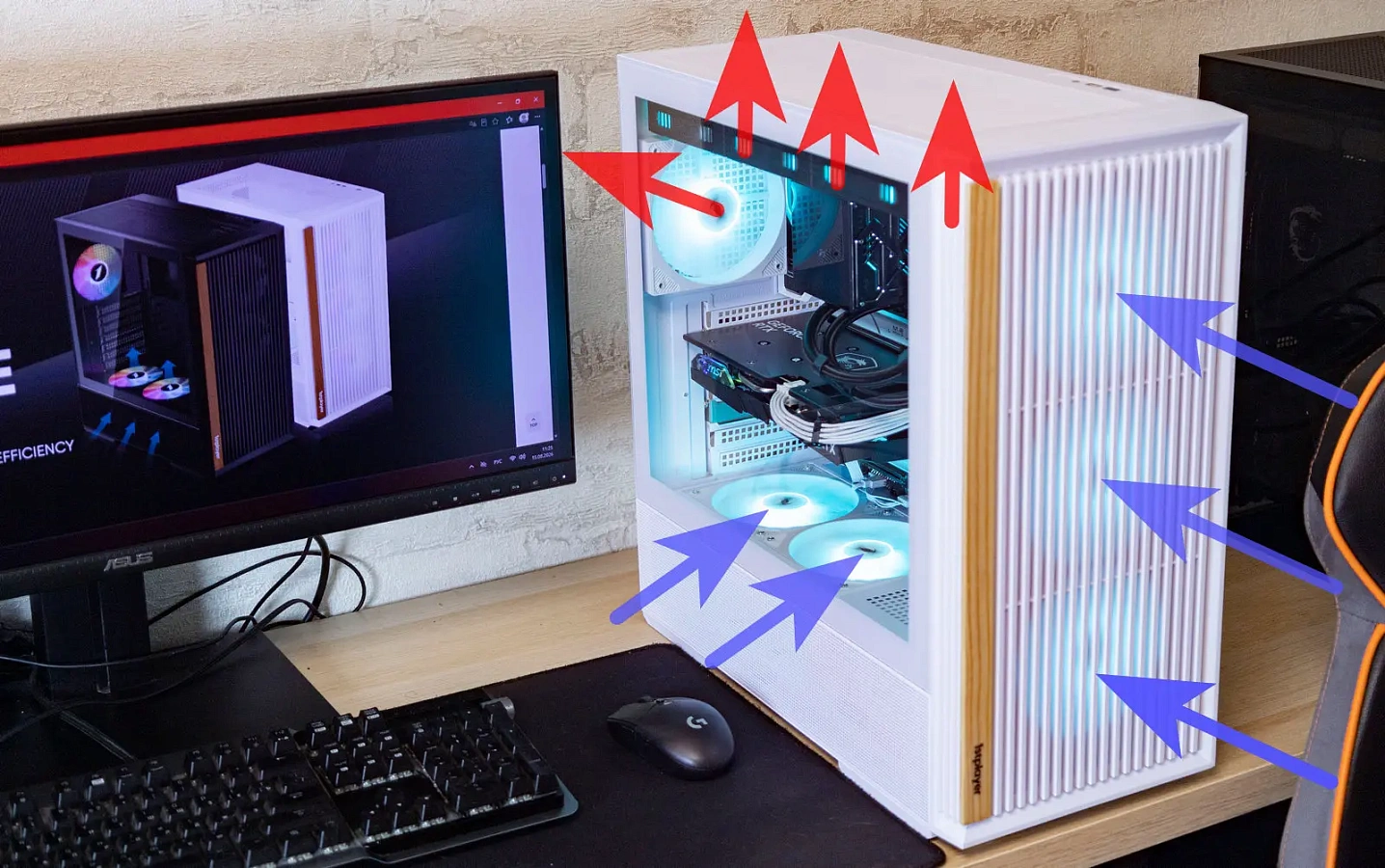

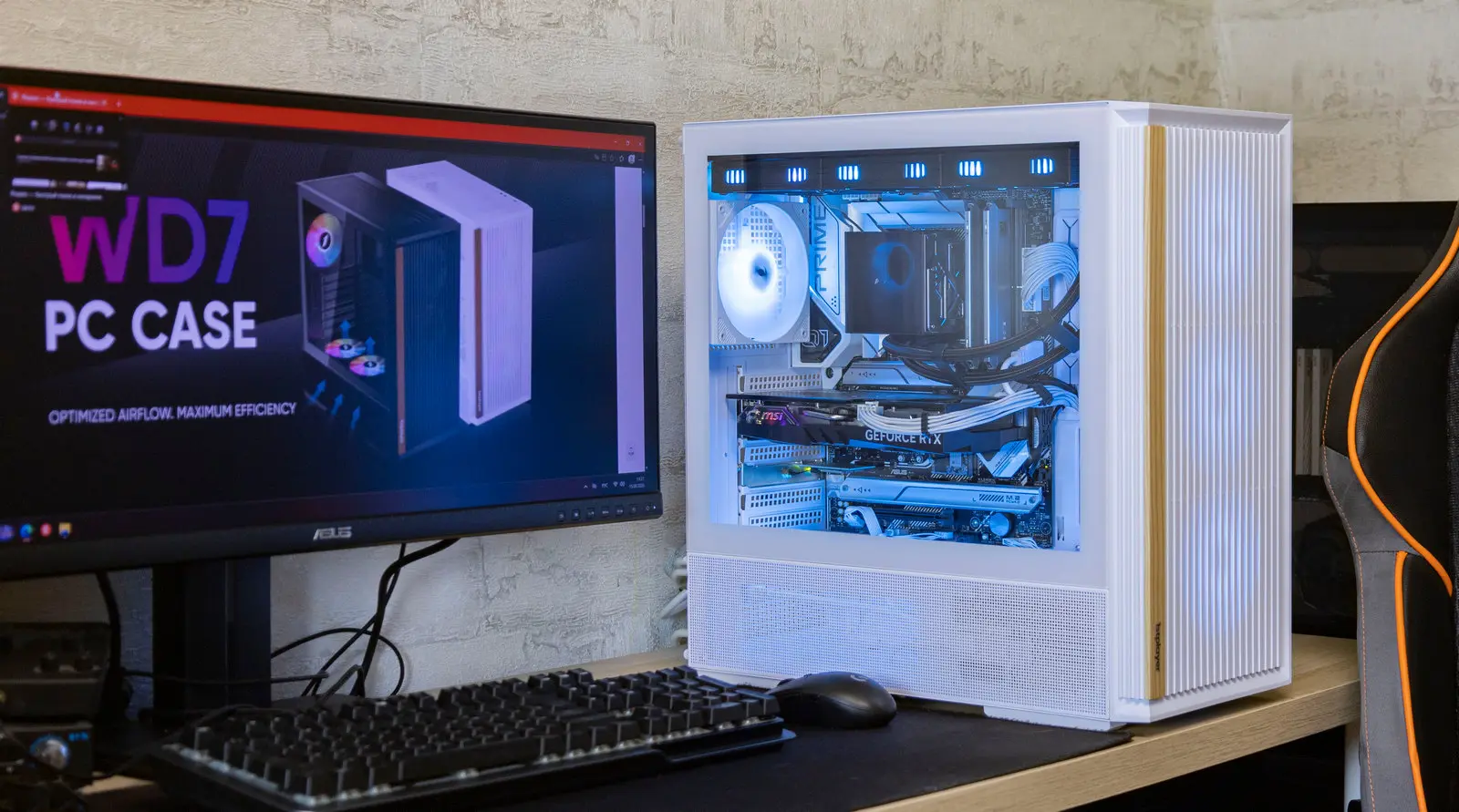

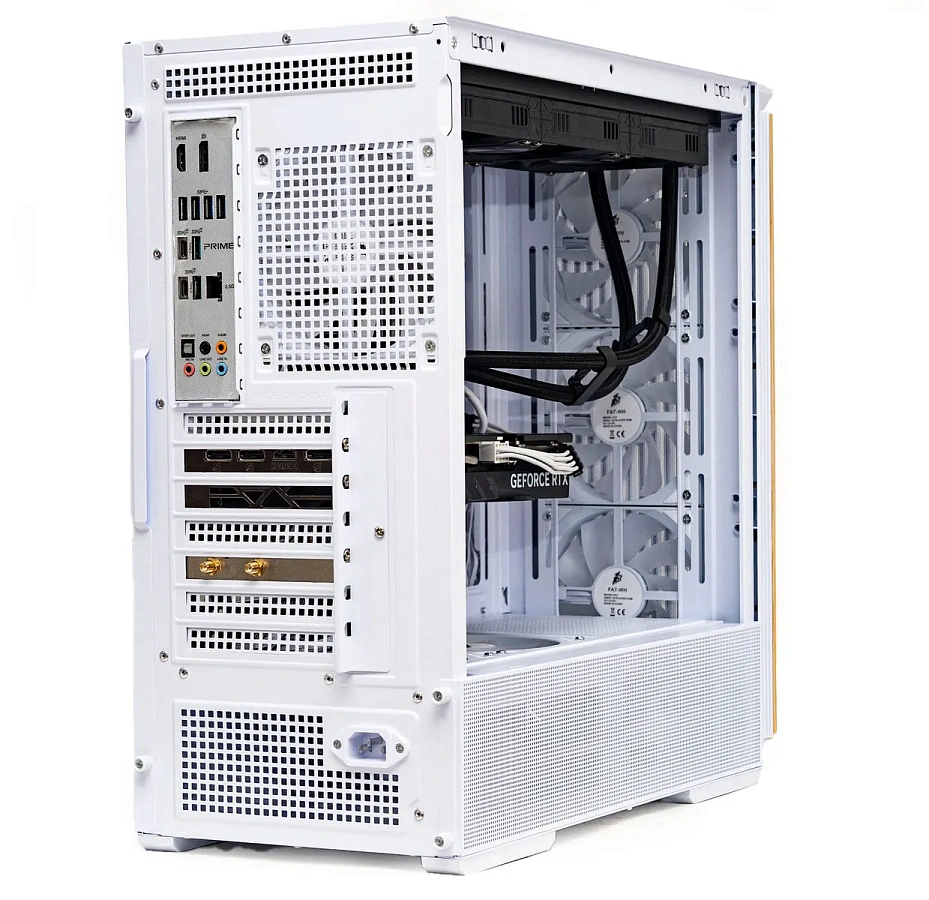

Три вентилятора спереди и два снизу на вдув, один с тыльной стороны и три сверху на радиаторе СЖО – на выдув.

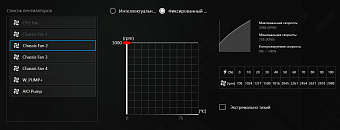

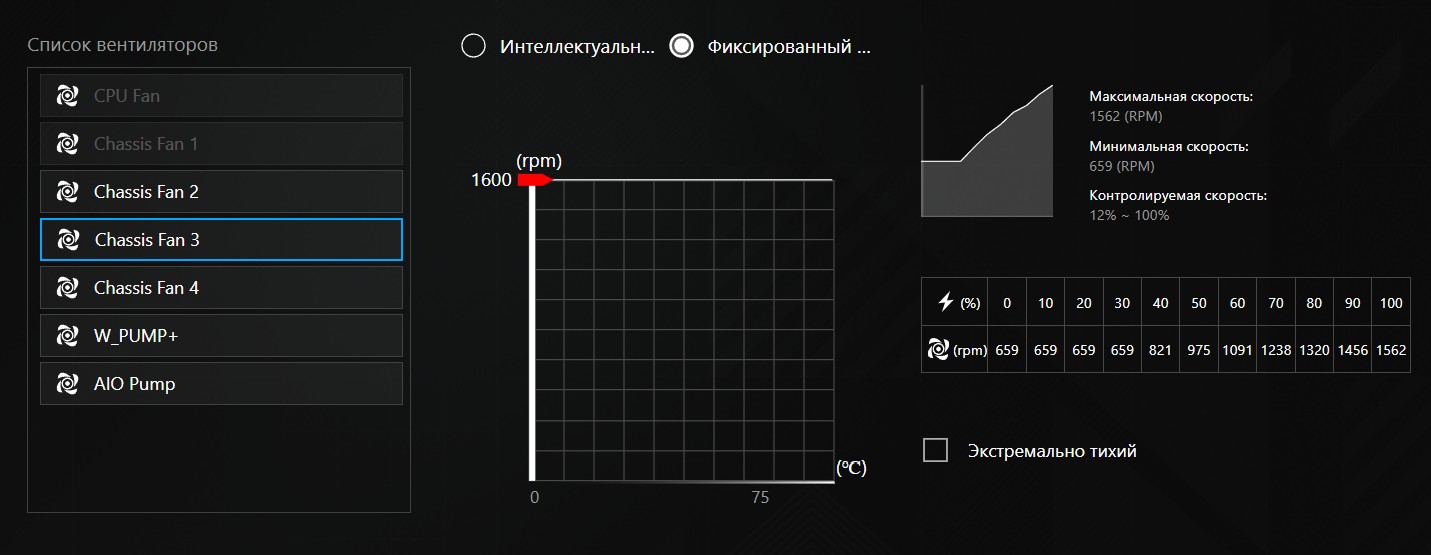

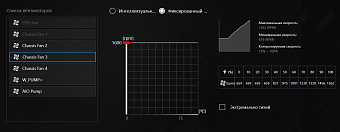

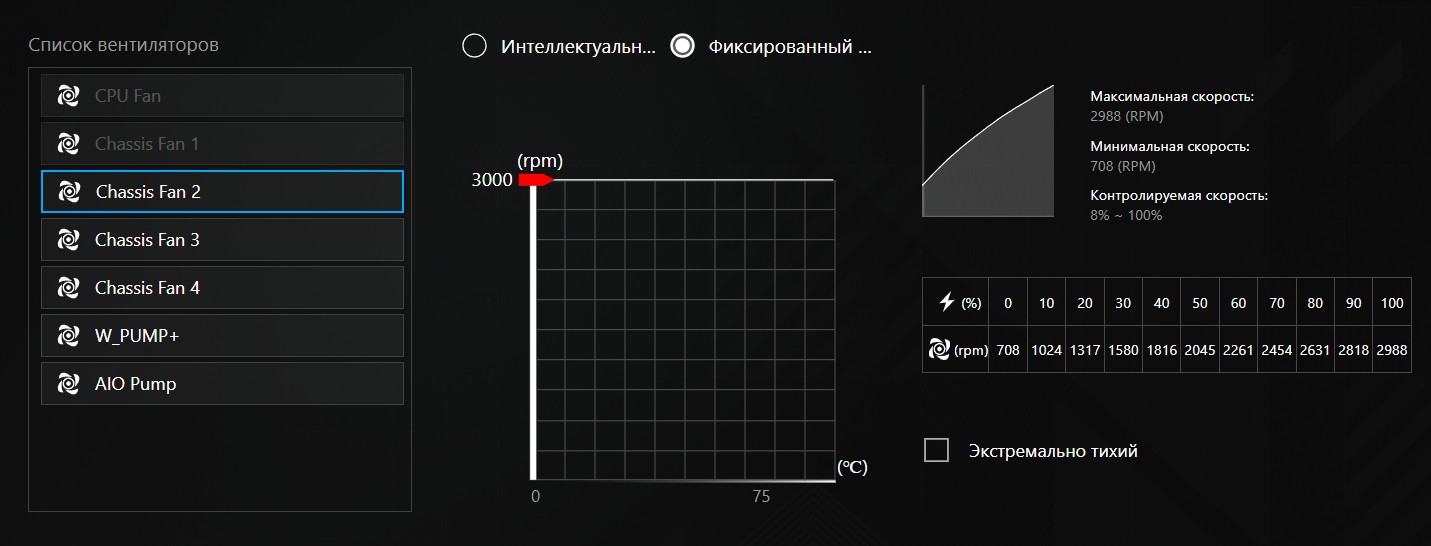

Обороты вентиляторов регулировались утилитой Armoury Crate. Утилита определила обороты комплектных 120-мм вентиляторов в зависимости от ШИМ-заполнения от 650 при 30% до 1600 при 100%.

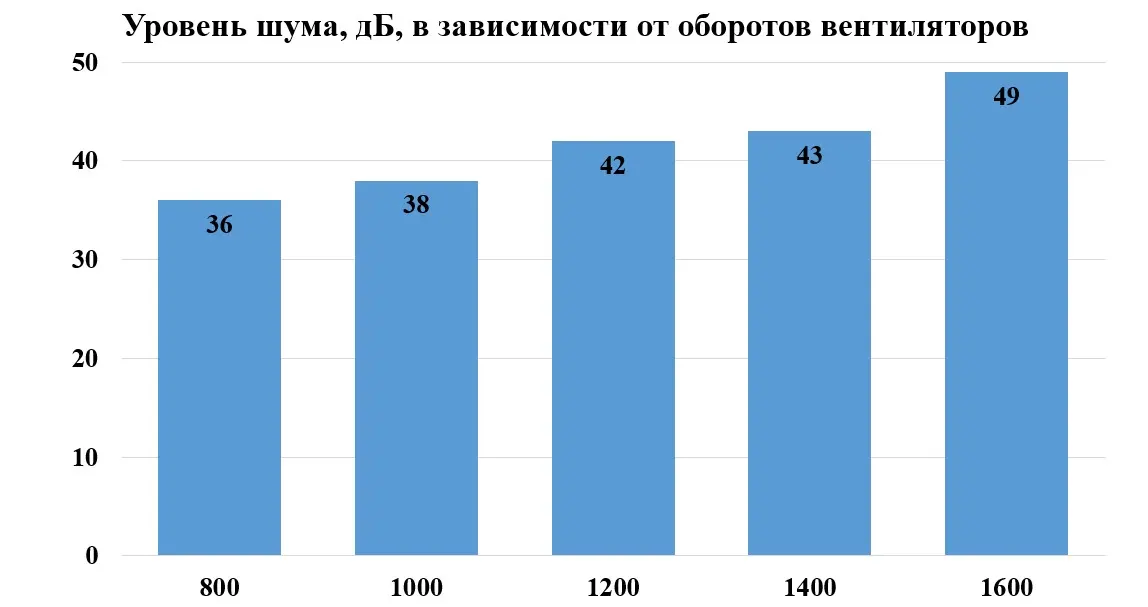

Уровень шум измеряли шумомером с расстояния 20 см с левого бока при открытом корпусе, работали только корпусные вентиляторы.

Шесть вентиляторов на максимальных оборотах создают шум всего 49 дБ. Это относительно мало для такого количества, прежде всего это обусловлено относительно низкими оборотами. Многие производительные вентиляторы вращаются от 2000 об/мин и более, но для корпусных моделей вполне достаточно и 1600 об/мин – и шум меньше и поток воздуха, за счет их количества, вполне приличный для проветривания корпуса.

На низких оборотах при 40% ШИМ-заполнения, они вовсе работают практически бесшумно.

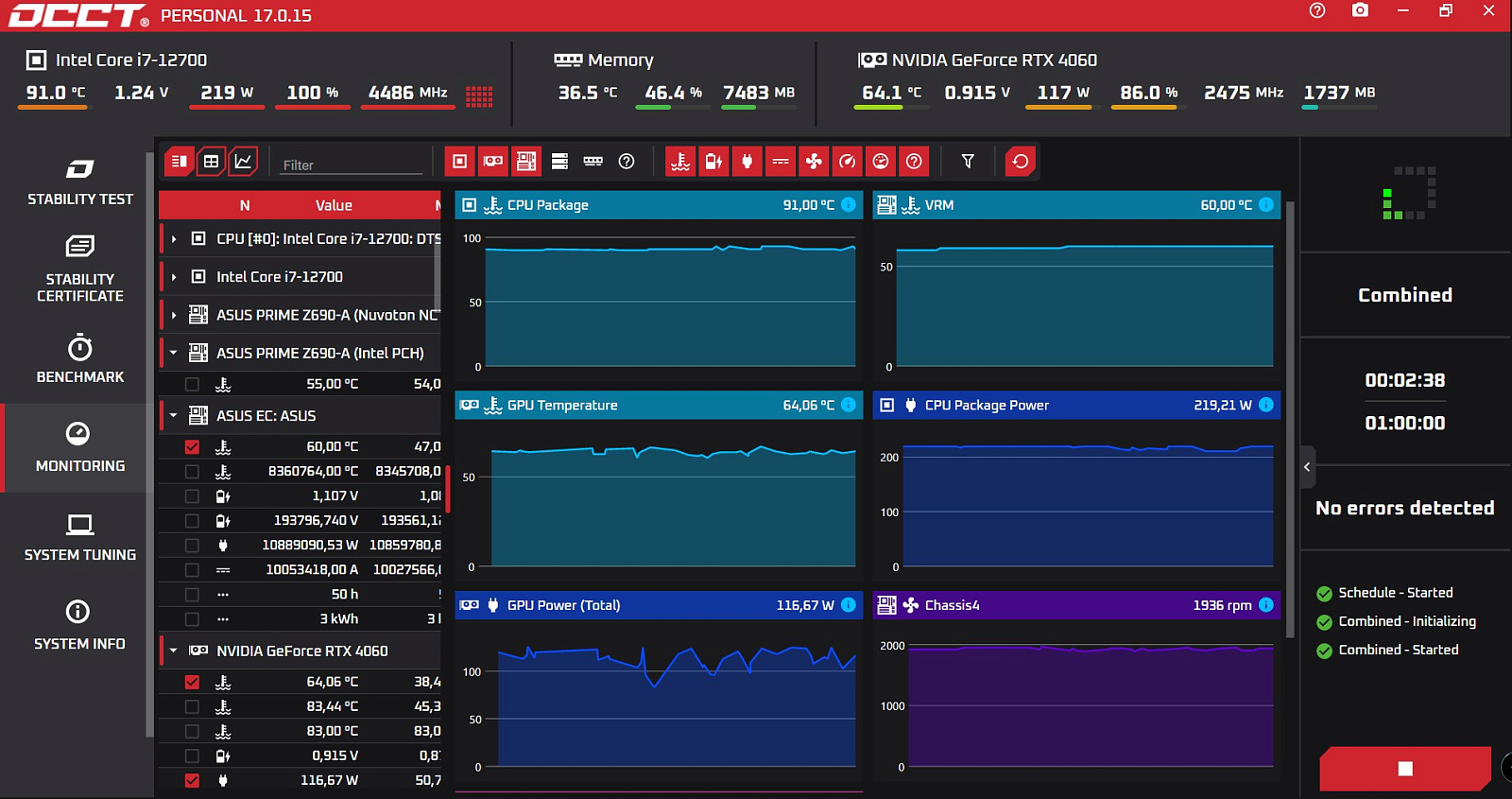

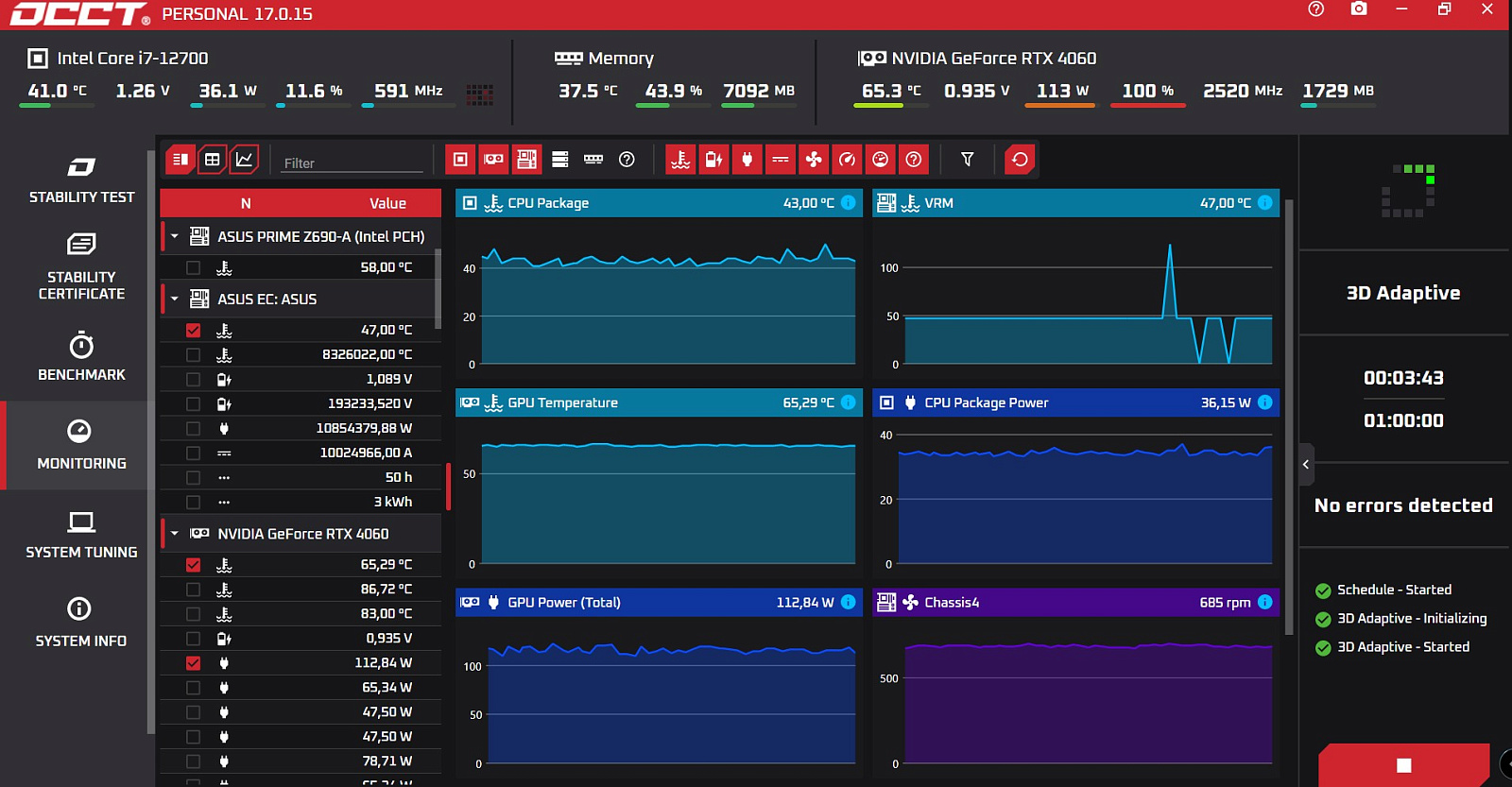

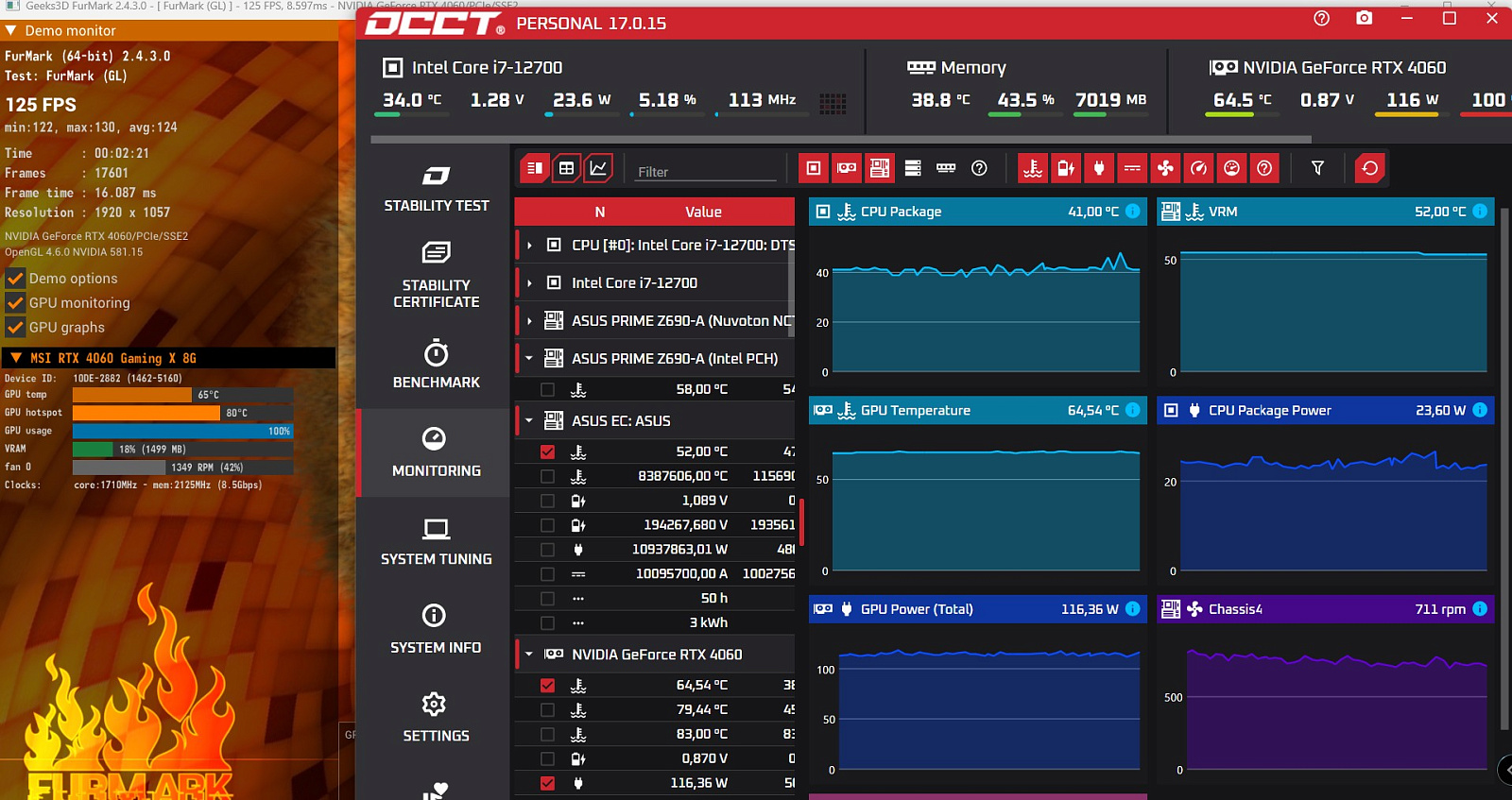

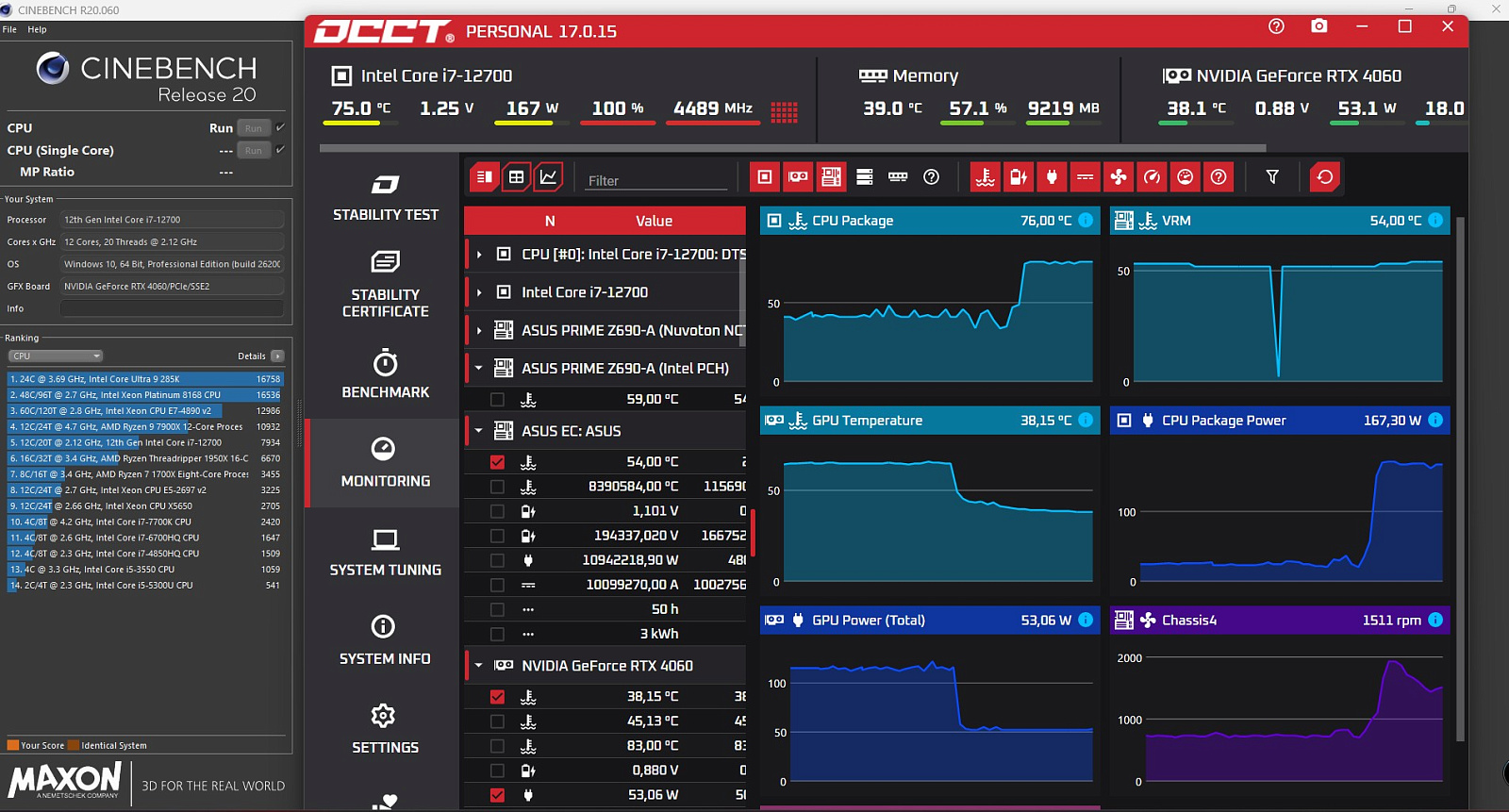

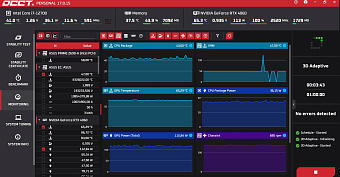

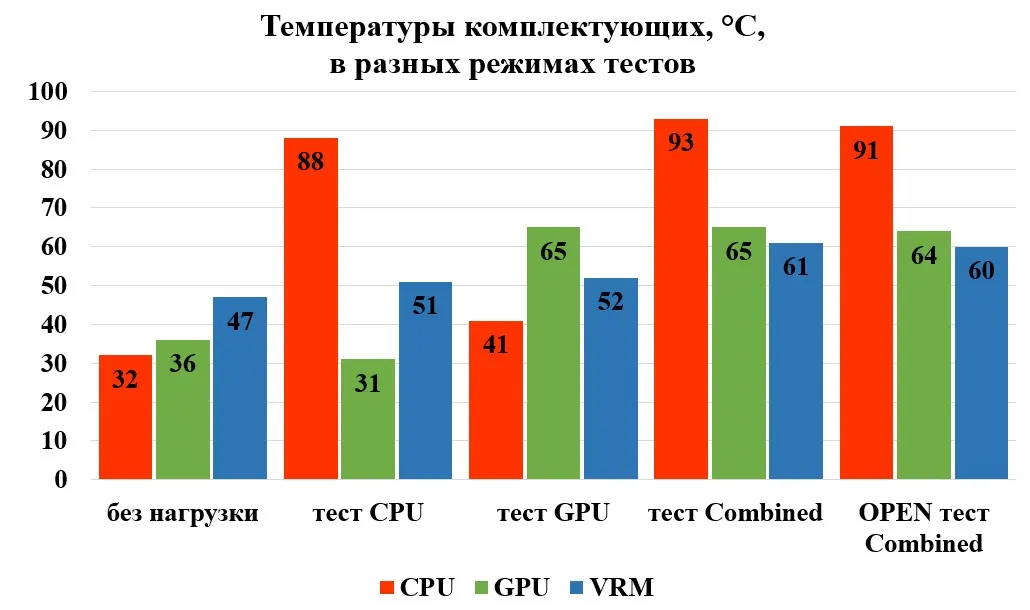

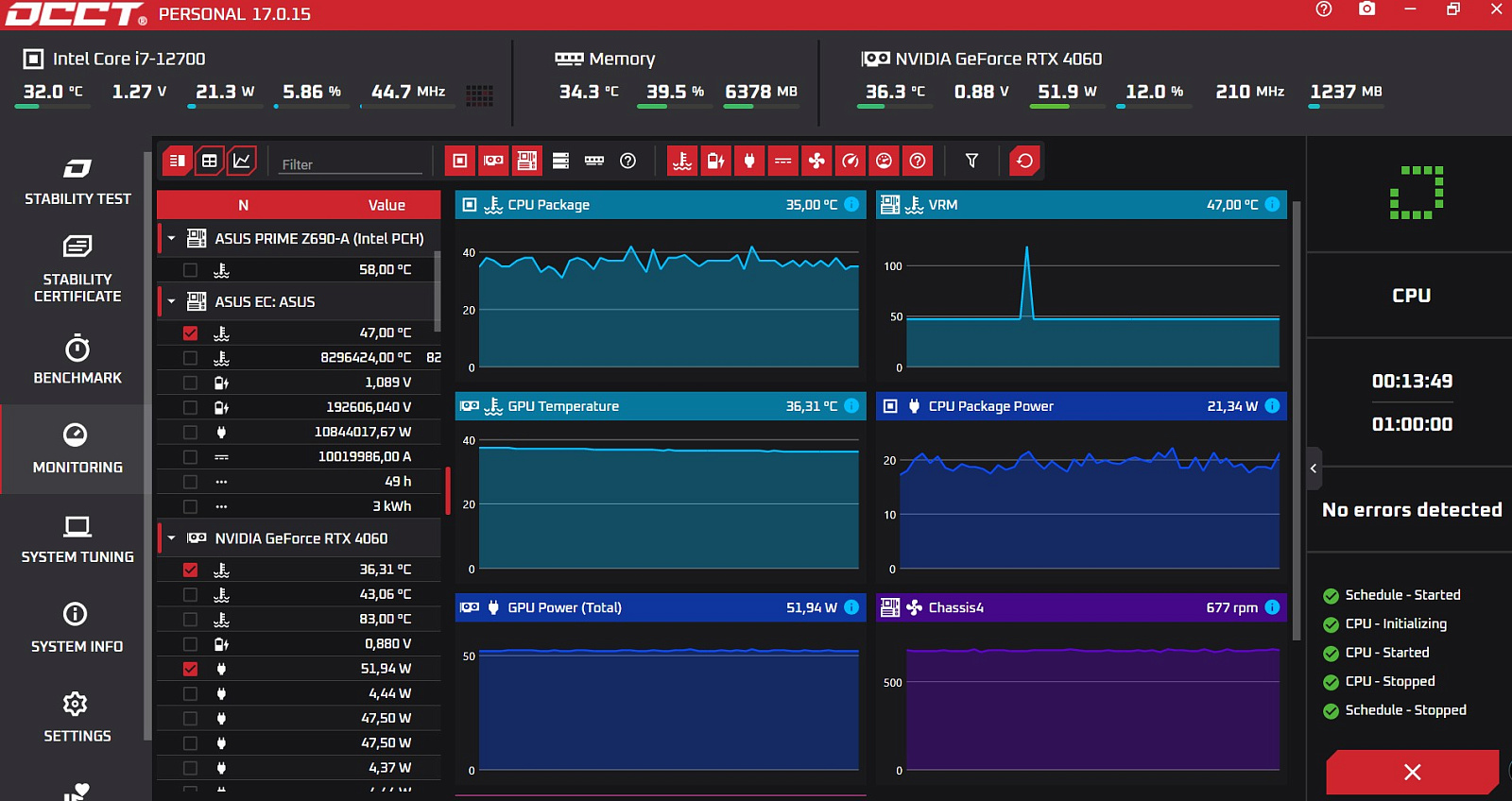

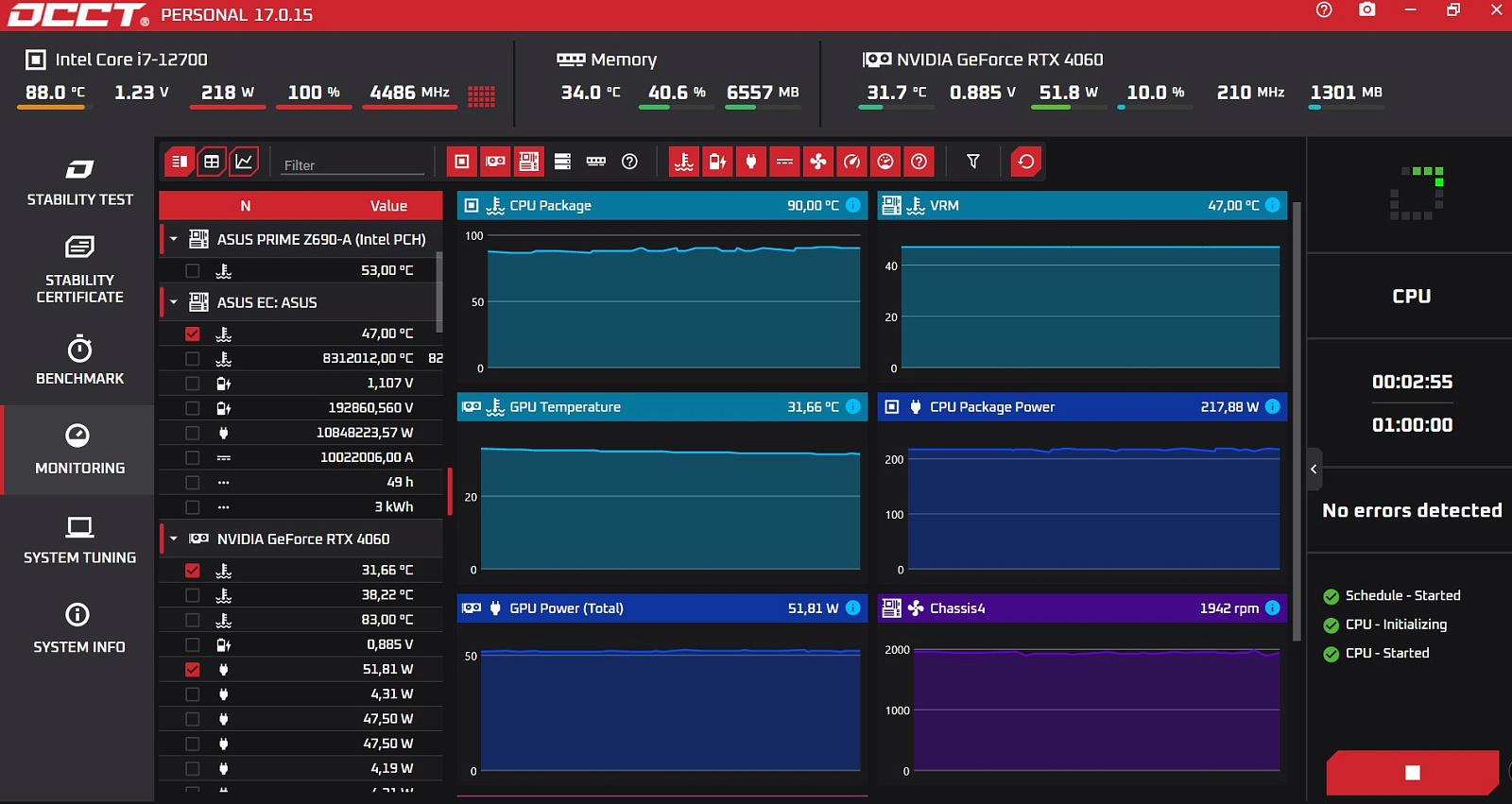

Нагружать тестовую сборку будем в утилите OCCT v17.0.15, тесты «CPU» «3D Adaptive» и «Combined». Тест в закрытом корпусе и со снятым боковым стеклом (OPEN). Температура в комнате была 23°С. Вентиляторы корпусные и на СЖО в данных тестах работали на максимальных оборотах.

Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора 215-220 Вт.

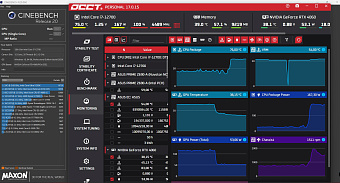

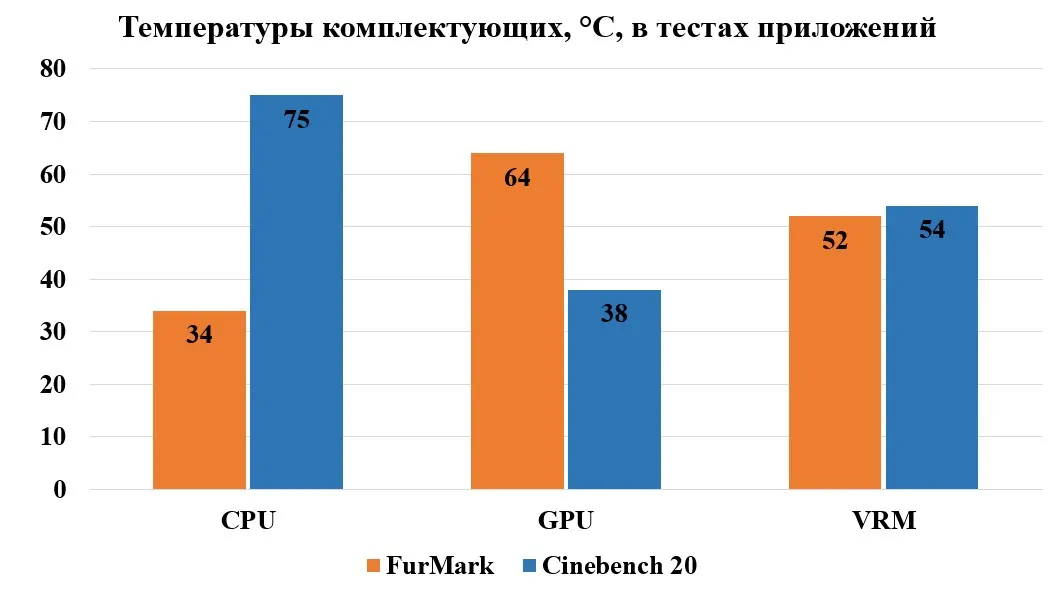

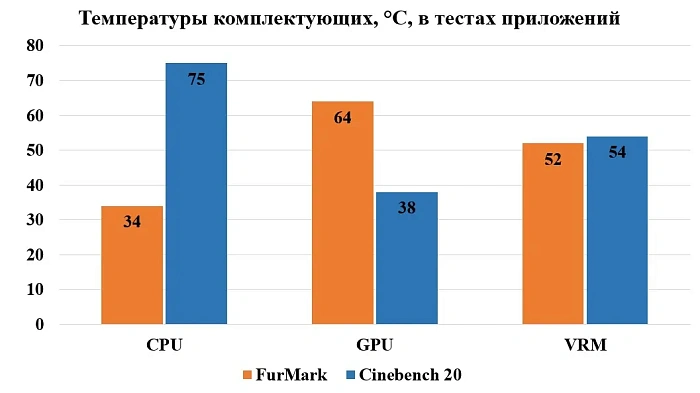

Дополнительный тест температурных режимов в утилитах FurMark, преимущественно нагружает видеокарту, и в Cinebench 20, которая нагружает больше процессор. Обороты вентиляторов, в данных тестах, регулировались утилитой в «интеллектуальном» режиме в зависимости от температуры – 100% при температурах от 75°С.

По тестам можно наблюдать, что вентиляция корпуса хорошо справляется с отведением тепла, взаимное влияния по нагреву видеокарты и центрального процессора друг на друга в процессе работы имеется, но оно не значительное.

В комбинированном режиме нагрузки, горячий воздух от видеокарты нижними вентиляторами продувается вверх, и его приходится отводить вентиляторам через радиатор, что усложняет его работу по отведению тепла от CPU.

Сложнее всего приходится зоне VRM из-за отсутствия прямого обдува при использовании СЖО, через неё также проходит горячий воздух от видеокарты.

Если использовать радиатор на 240 мм, и установить его сбоку корпуса на выдув, а сверху корпуса поставить вентиляторы на выдув, то можно улучшить отведение тепла – горячий воздух от видеокарты будет выдуваться сверху и не будет влиять на отведение тепла от радиатора, а сам радиатор будет получать холодный воздух от фронтальных вентиляторов. Но тогда тыловой вентилятор лучше ставить на вдув для обдува зоны VRM.

Заключение

Корпус WD7, при цене от 5 до 6 000 рублей смотрится вполне хорошим вариантом для среднебюджетной игровой сборки. В эту цену вы получаете не только корпус, но и шесть вентиляторов, два из которых реверсные, с ARGB подсветкой. Покупка только такого комплекта вентиляторов обойдется в половину стоимости корпуса.

У корпуса хорошо продумана система охлаждения, производитель уделил внимание отведению тепла от видеокарты, за счет переноса блока питания в переднюю часть корпуса, и разместив на его традиционном месте два вентилятора. Такое размещение БП положительно сказалось на удобстве подключения модульных кабелей, но для доступа к тумблеру на нем, придется снимать боковую нижнюю панель на левой стороне корпуса.

Дизайн лицевой панели, в виде деревянной рейки, спорное решение, как и не съемный фильтр в этом месте. Но внешний вид на любителя, может и понравится пользователям.

Наличие съемных фильтров сверху, с правого бока и снизу, так же в плюс, жаль нет фильтра на левой стороне и нижний не имеет быстросъемной конструкции в виде рамки на направляющих. Но мы понимаем, что это добавит стоимости, и конкурировать с более дорогими корпусами будет очень сложно, так что экономия вполне оправдана.

Корпус изготовлен качественно, металл шасси хоть и тонкий, но усилен ребрами жесткости, хорошо обработан и качественно покрашен. Люфтов нет, все подогнано хорошо без лишних щелей и не состыковок панелей.
