Видеокарта GIGABYTE RTX 4060 AERO имеет производственный дефект VRM

Бразильские энтузиасты с YouTube-канала Paulo Gomes вышли на связь, поделившись новым видеоматериалом. В нём они рассказывают об обнаруженном дефекте видеокарты GIGABYTE GeForce RTX 4060 серии AERO, который, по их словам, распространяется на все экземпляры этой модели.

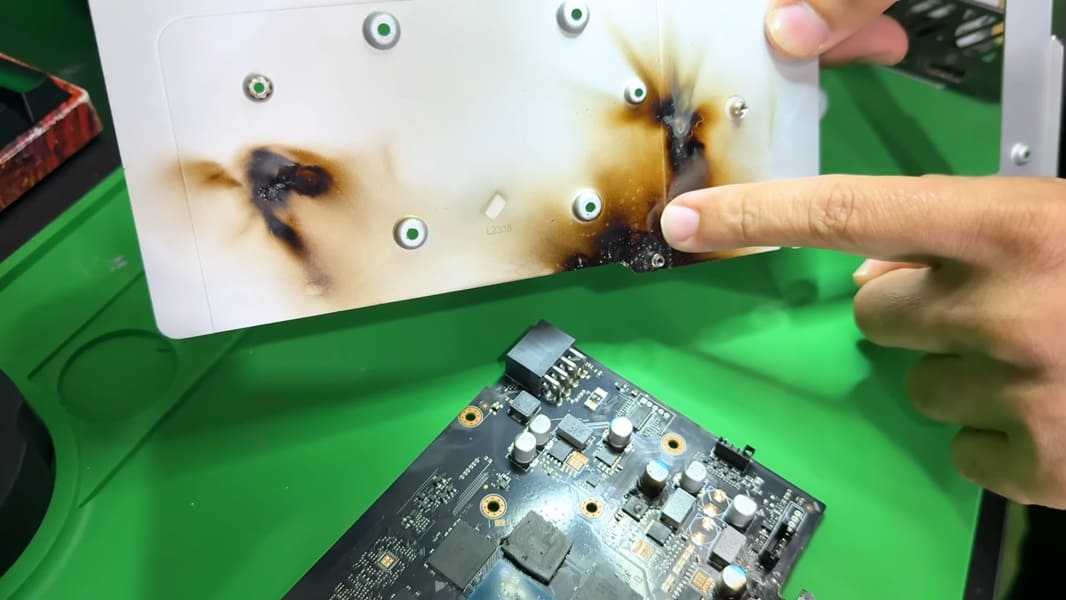

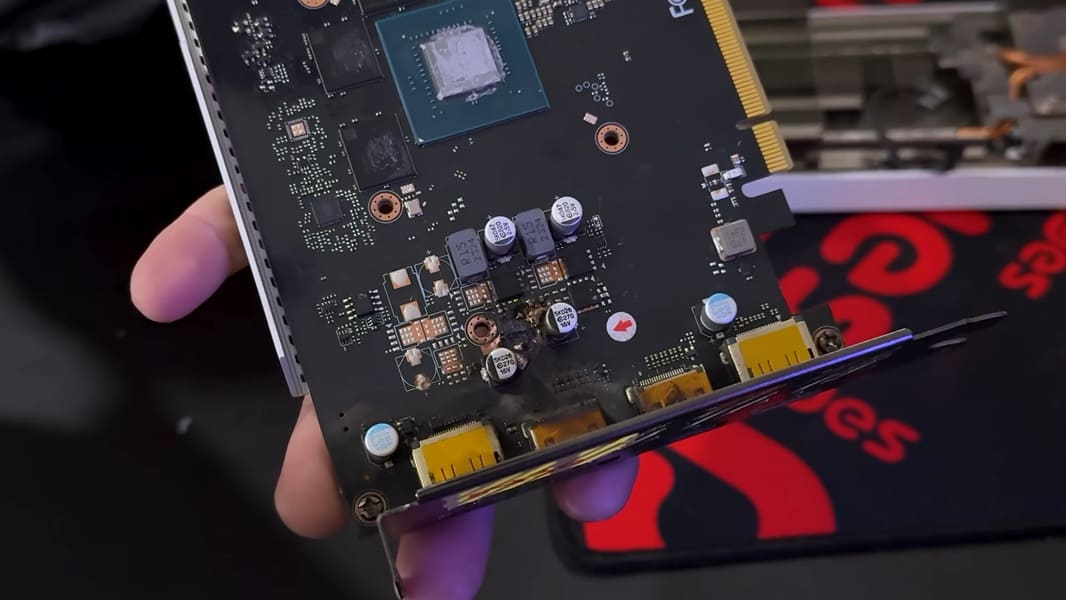

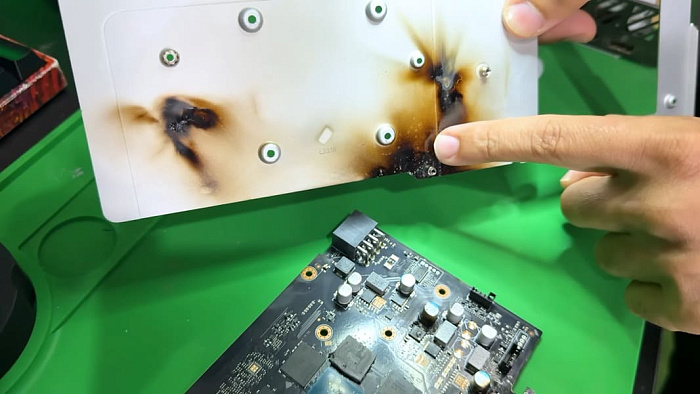

Видеокарты, поступающие на ремонт, выходят из строя по одинаковой причине: в районе видеовыхода HDMI происходит возгорание или взрыв компонента, после чего RTX 4060 перестаёт работать. Судя по расположению повреждения, оно якобы затрагивает HDMI, из-за чего сервисные центры могут трактовать это как ошибку со стороны пользователя, считая, что он неправильно вставил кабель, что и привело к повреждению. Однако на деле это не так.

Более подробное изучение проблемы позволяет понять, что повреждение происходит в системе питания. Это связано с тем, что контроллер VRM должен равномерно распределять нагрузку между всеми немного смещёнными относительно друг друга фазами питания, обеспечивая одинаковую частоту переключения и коэффициент заполнения.

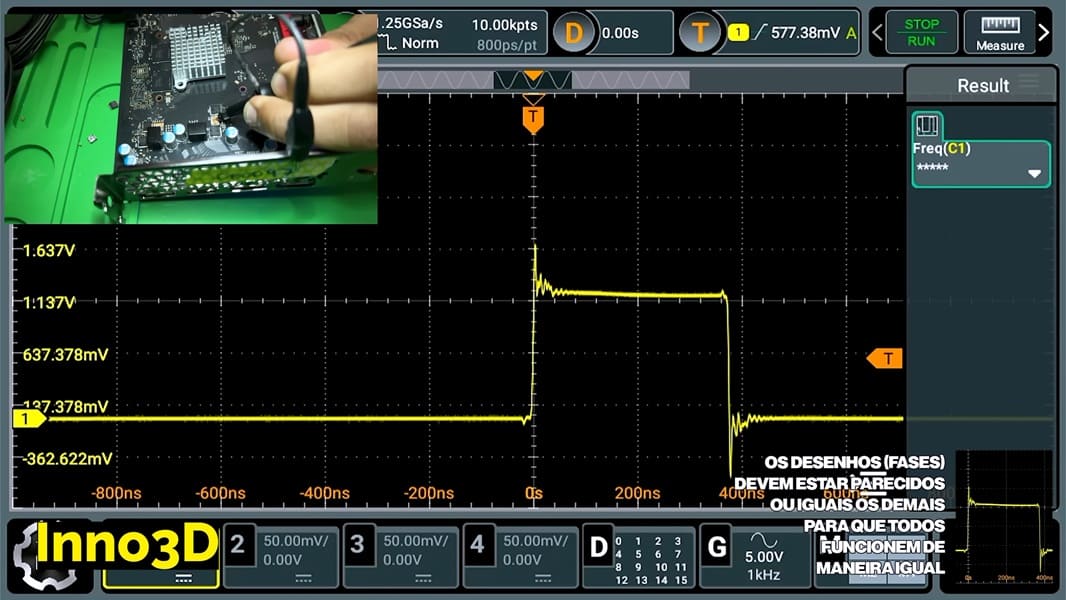

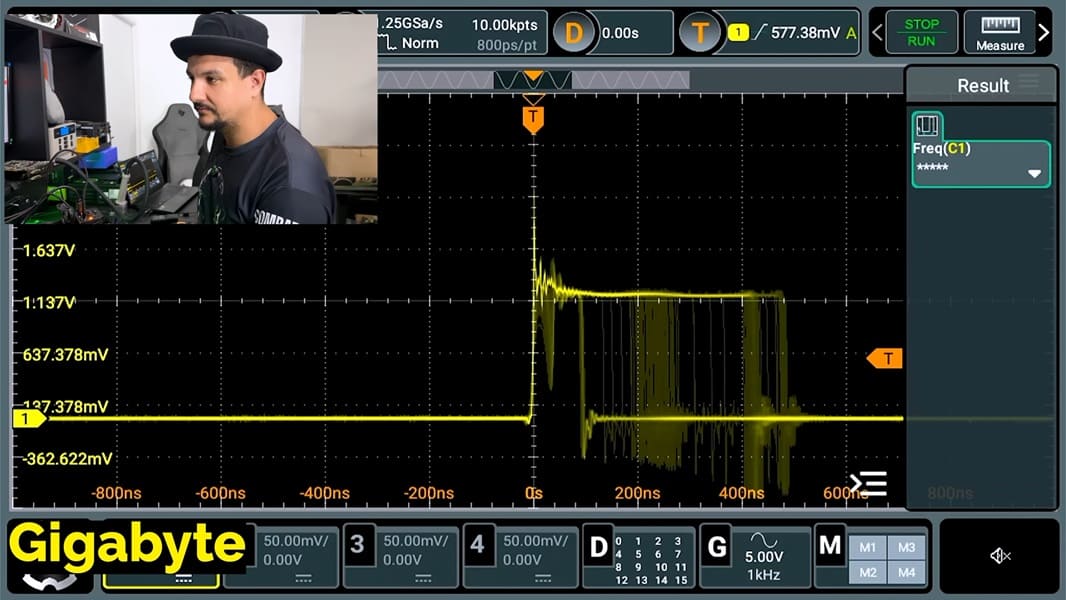

Это можно наблюдать на примере нормально работающей видеокарты от Inno3D, где четыре фазы графического процессора демонстрировали сигналы с частотой 207 kHz. В случае модели от GIGABYTE наблюдается иная ситуация: все фазы работали по-разному, демонстрируя частоту от 150 до 300 kHz при тех же условиях тестирования.

Как выяснили энтузиасты, это происходит из-за ошибок при подборе резисторов и конденсаторов, вследствие чего каждая фаза питания работает с различающимися частотами и коэффициентами заполнения, перегружая другие линии питания. Это постепенно приводит к замыканию, разрушению и даже обугливанию области возле HDMI, как бы имитируя проблему с портом и, по мнению бразильских ребят, позволяя сервисным центрам отказывать в гарантийном обслуживании.
