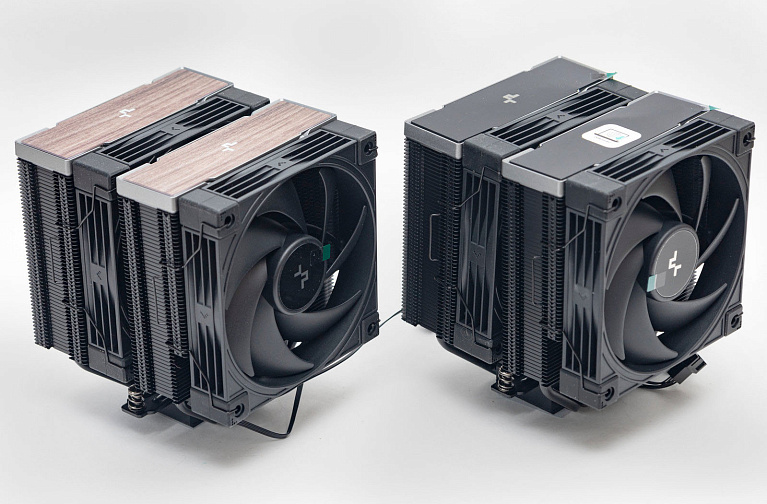

Обзор и тестирование башенных кулеров DeepCool AK620 – G2 Digital NYX и G2

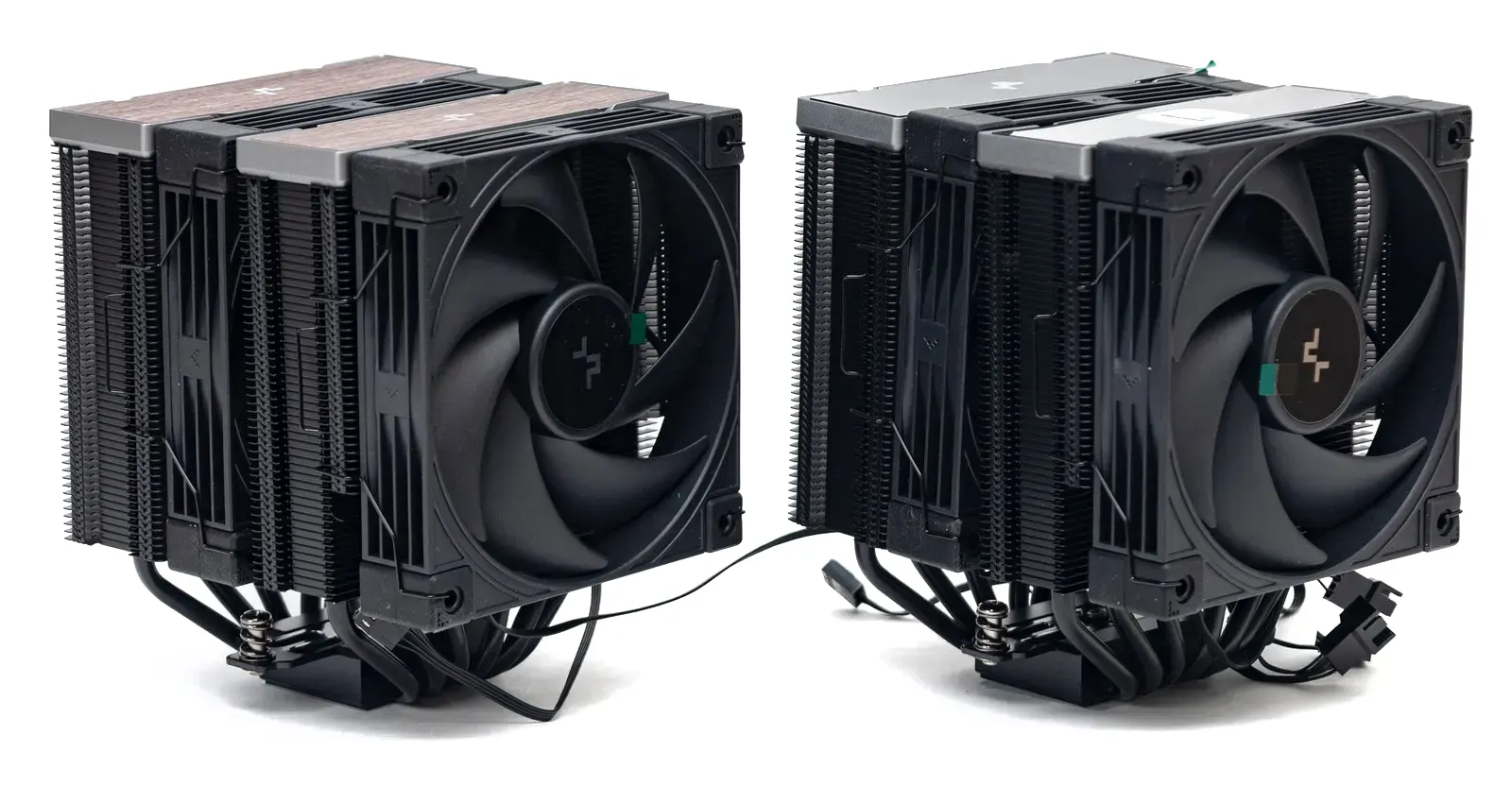

Представители серии двухбашенных кулеров AK620 на основе шести тепловых трубок AK620 G2 Digital NYX и AK620 G2 отличаются особенным дизайном, высокой производительностью, поддерживают все современные сокеты и имеют уникальную особенность в конструкции крепления.

Технические характеристики

По конструкции и характеристикам это две одинаковые модели, отличающиеся только наличием дисплея и возможностью программного управления вентилятором в модели Digital NYX. Основа используется идентичная, поэтому приводим общие характеристики моделей.

Упаковка и комплектация

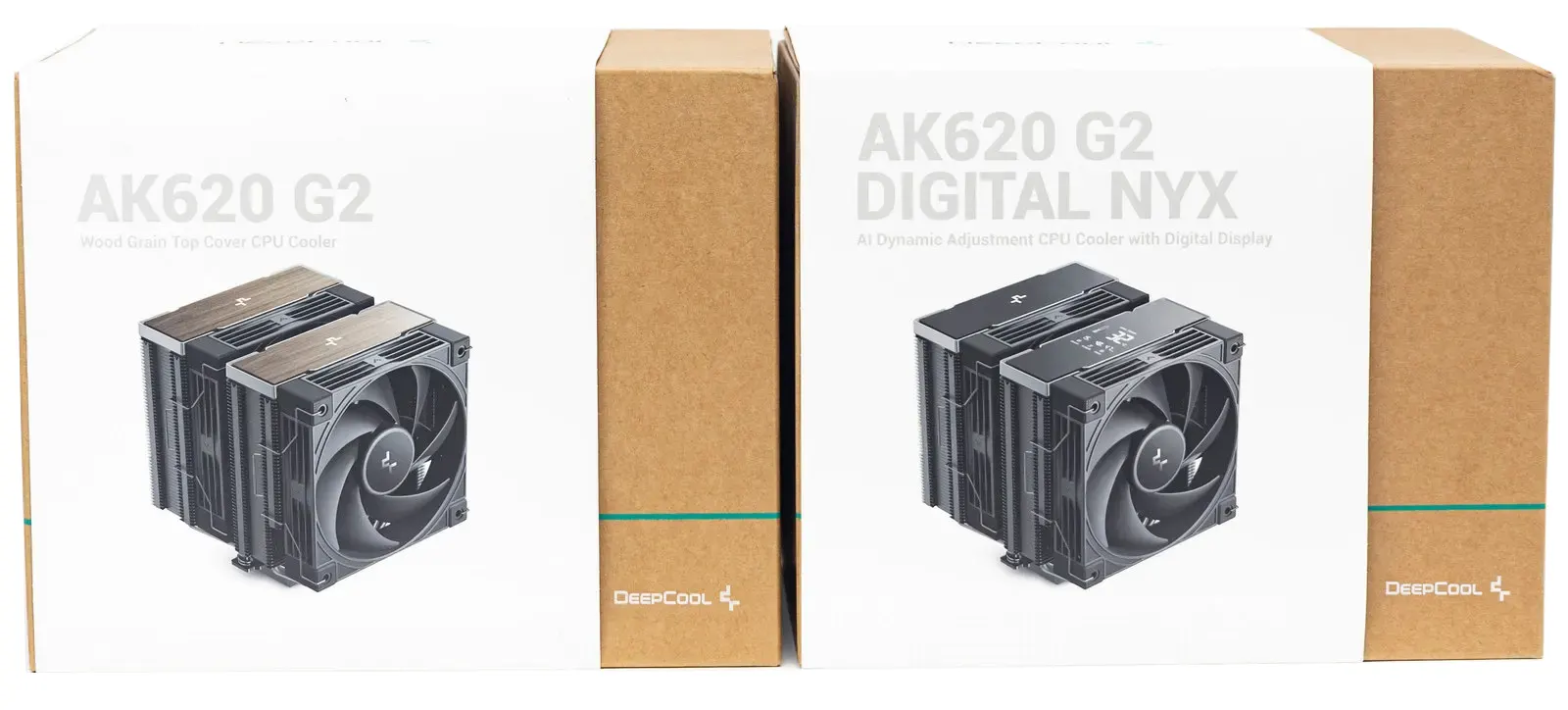

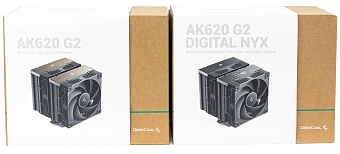

Оба кулера поставляются в фирменной упаковке в виде картонной коробки и белой обложки с цветной полиграфией.

С лицевой стороны находится изображение девайса и наименование модели, с тыльной бледным шрифтом приводятся характеристики изделия, серийный номер, изготовитель и импортер.

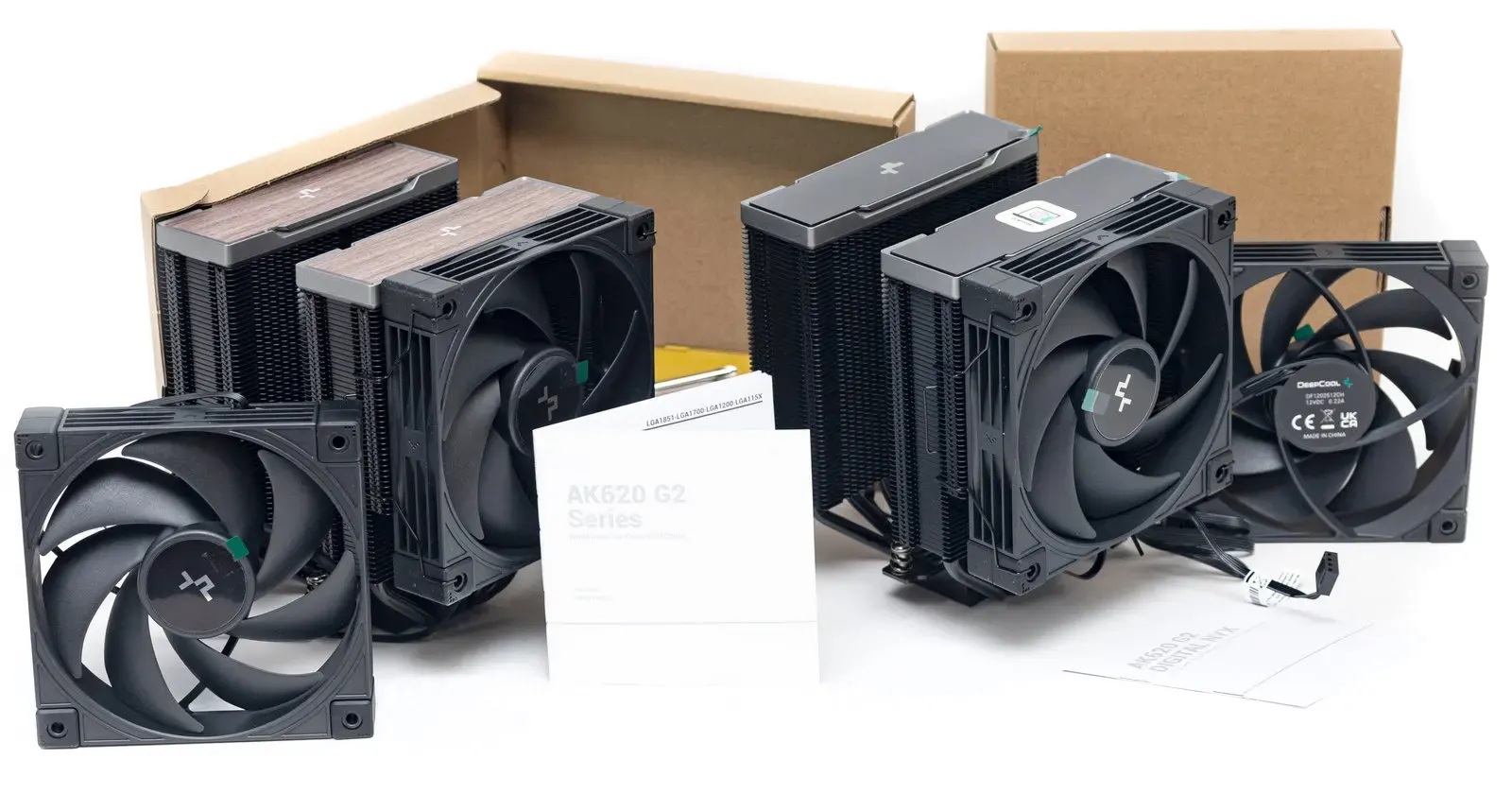

В коробке кулеры зафиксированы демпферами из вспененного полиуретана. Один вентилятор закреплен на радиаторе, второй помещен в картонную коробку, в ней же конверт с инструкцией.

Во второй коробке находятся аксессуары и элементы креплений.

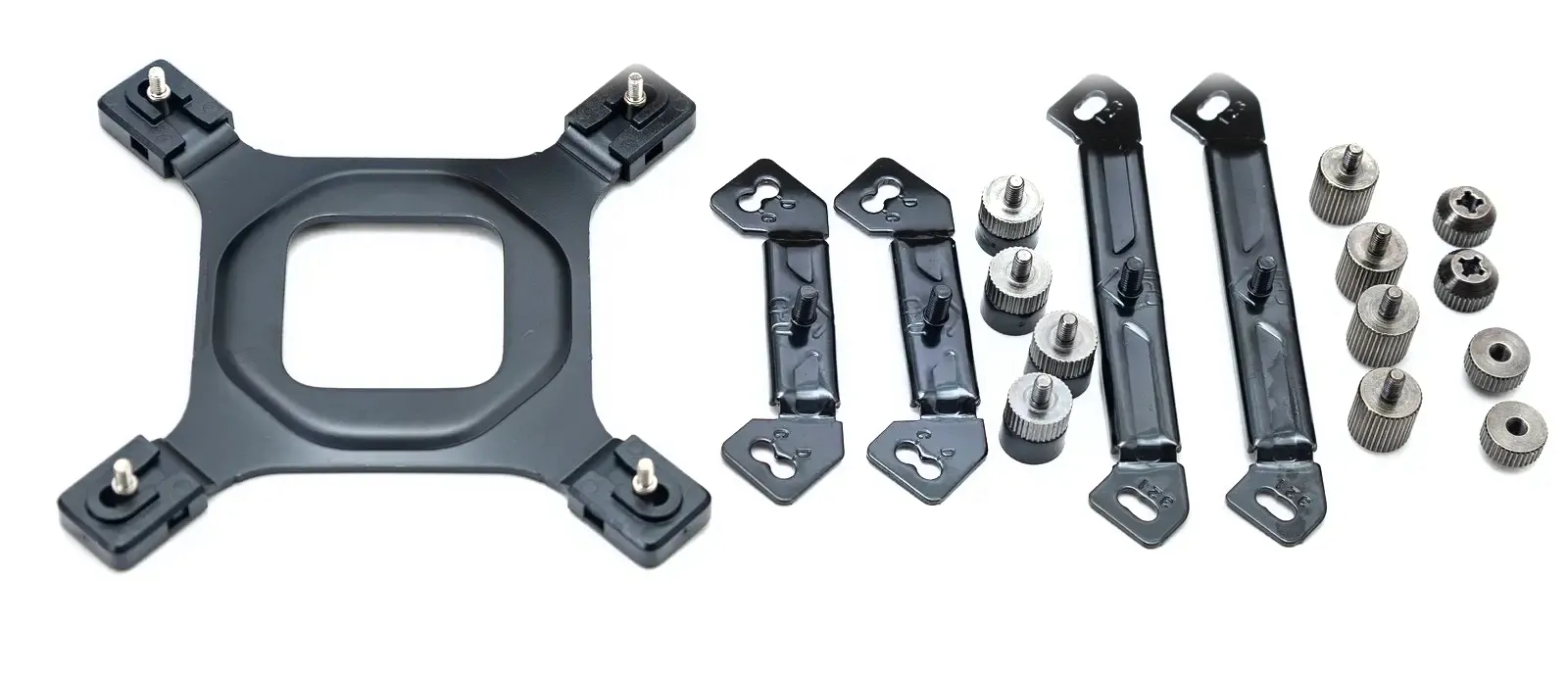

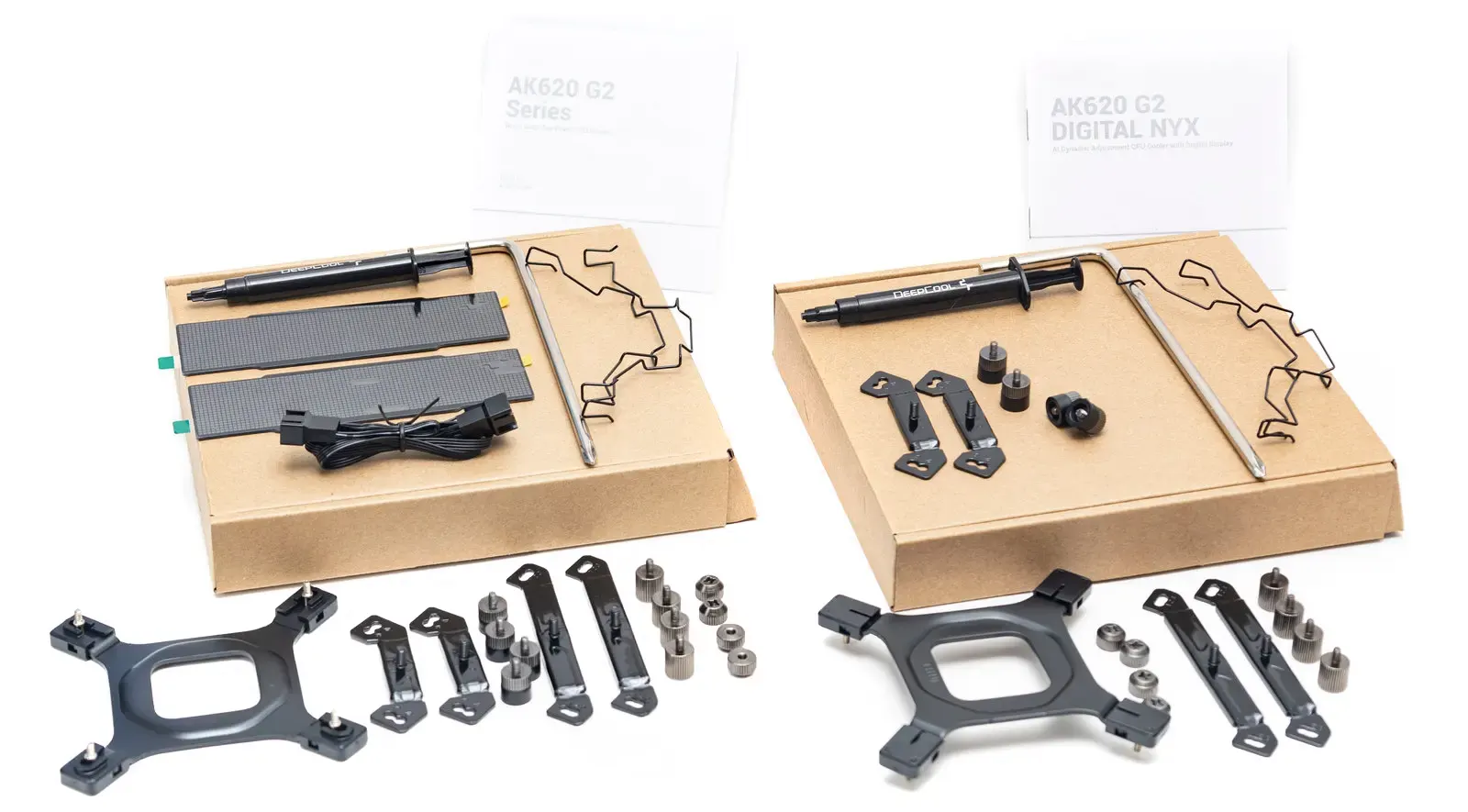

Из общего для обеих моделей: металлический бэкплейт для сокетов intel, кронштейны и стойки для сокетов intel и AMD, а также гайки для их крепления. Из дополнительных аксессуаров: шприц-тюбик с термопастой (без маркировки характеристик), Г-образная крестовая отвертка, скобы для крепления вентилятора.

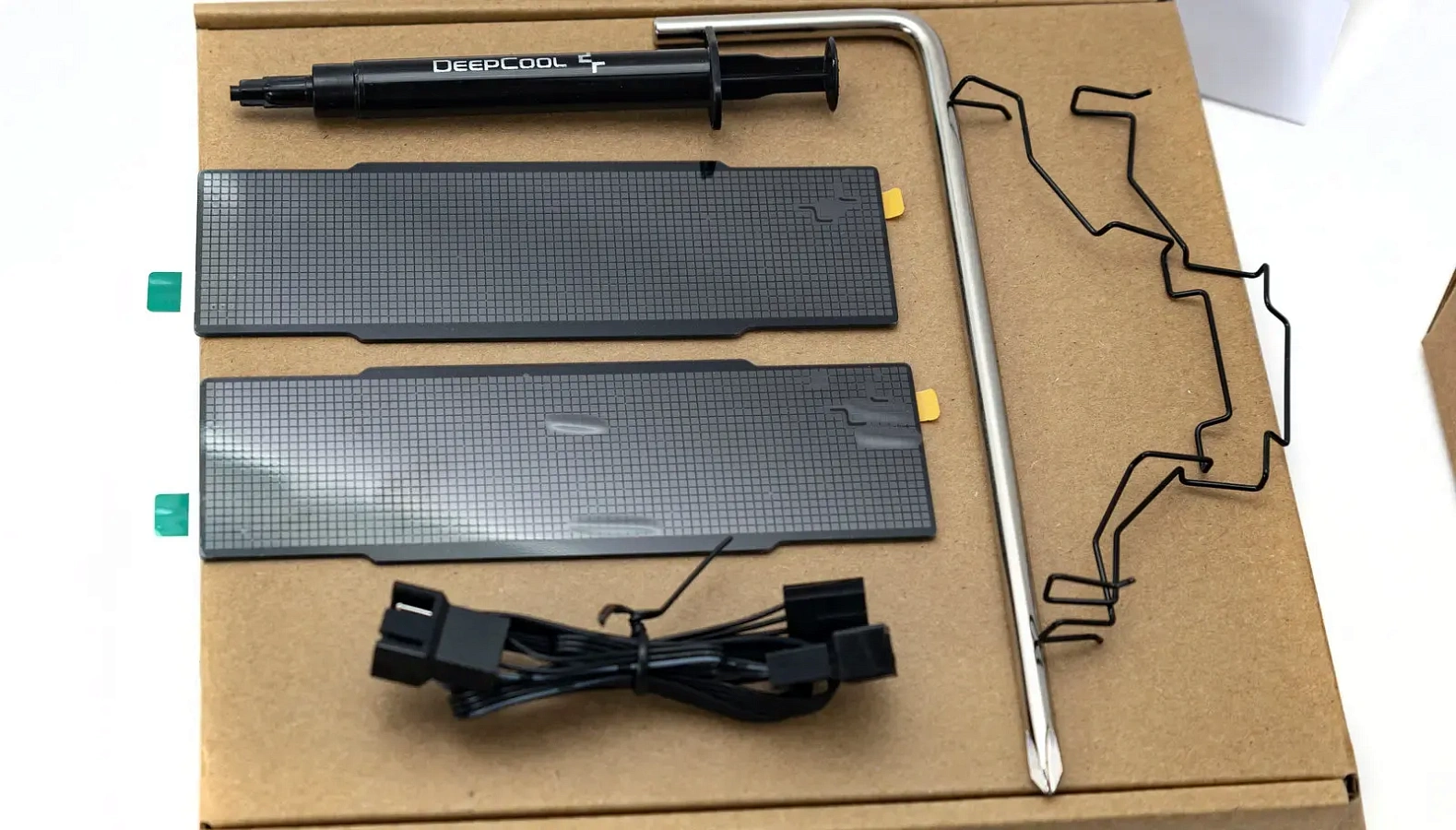

Кроме всего перечисленного, у модели G2 в комплекте декоративные черные накладки на клейкой основе и кабель разветвитель для подключения двух вентиляторов.

Вентиляторы

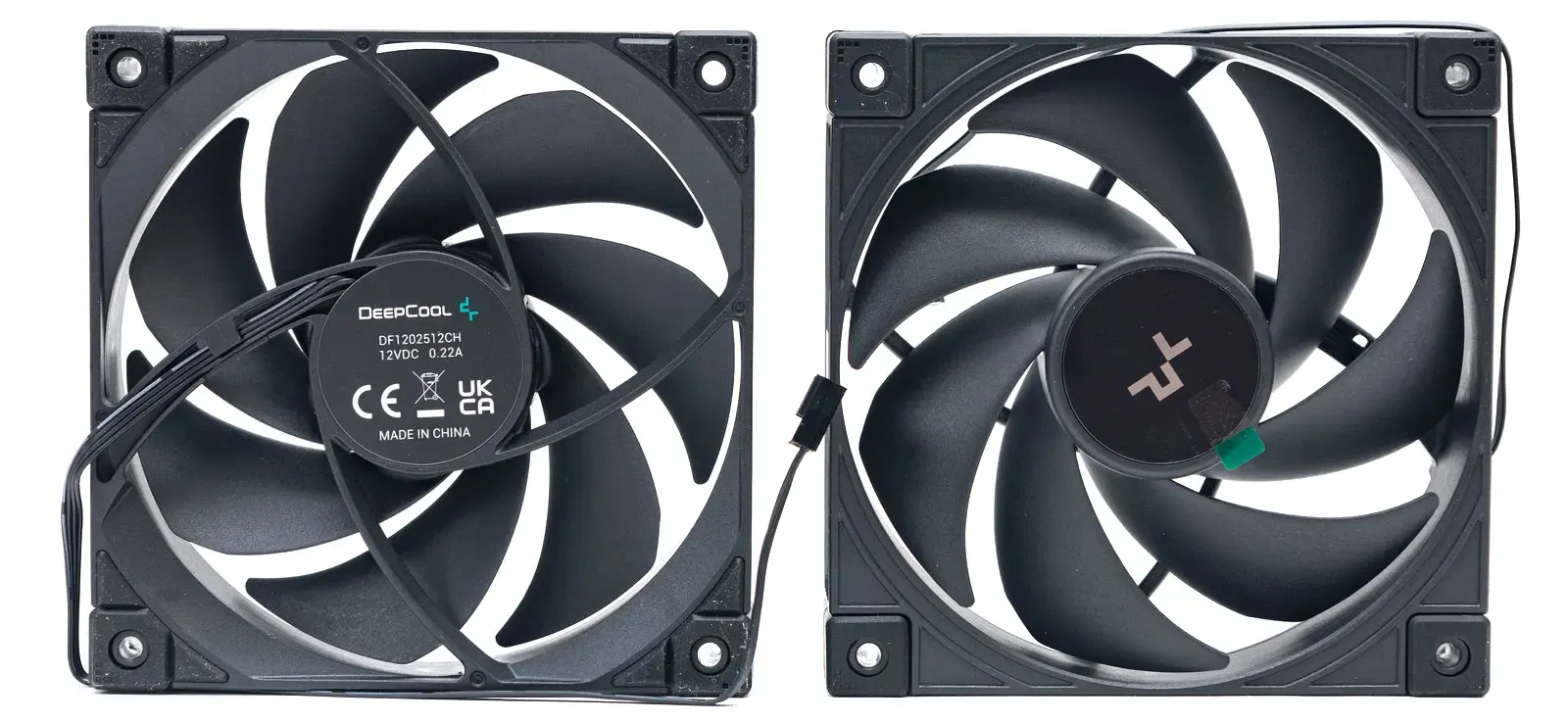

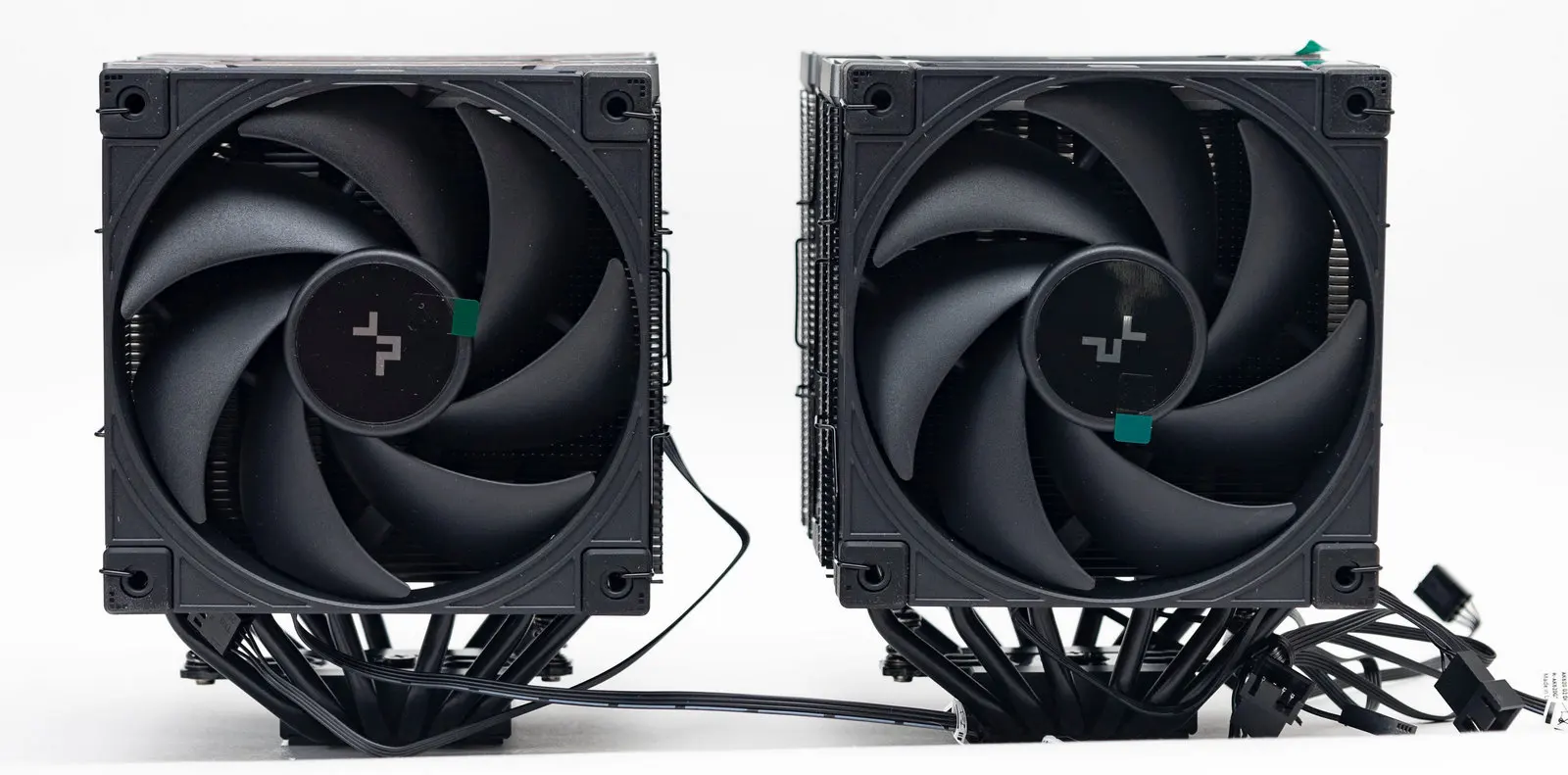

В комплекте два семилопастных вентилятора с маркировкой DeepCool DF1202512CH. Напряжение - 12В, ток - 0,19А, энергопотребление - 2,28 Вт.

Вентиляторы подключаются коннектором 4-пин с ШИМ-управлением. Длина кабеля - 15 см.

Внешние грани корпуса вентилятора ребристые, указано пиктограммами направление вращения и воздушного потока.

По углам имеются резиновые антивибрационные накладки. С внешней стороны по центру логотип расположен производителя. Подсветка отсутствует, строгий черный дизайн.

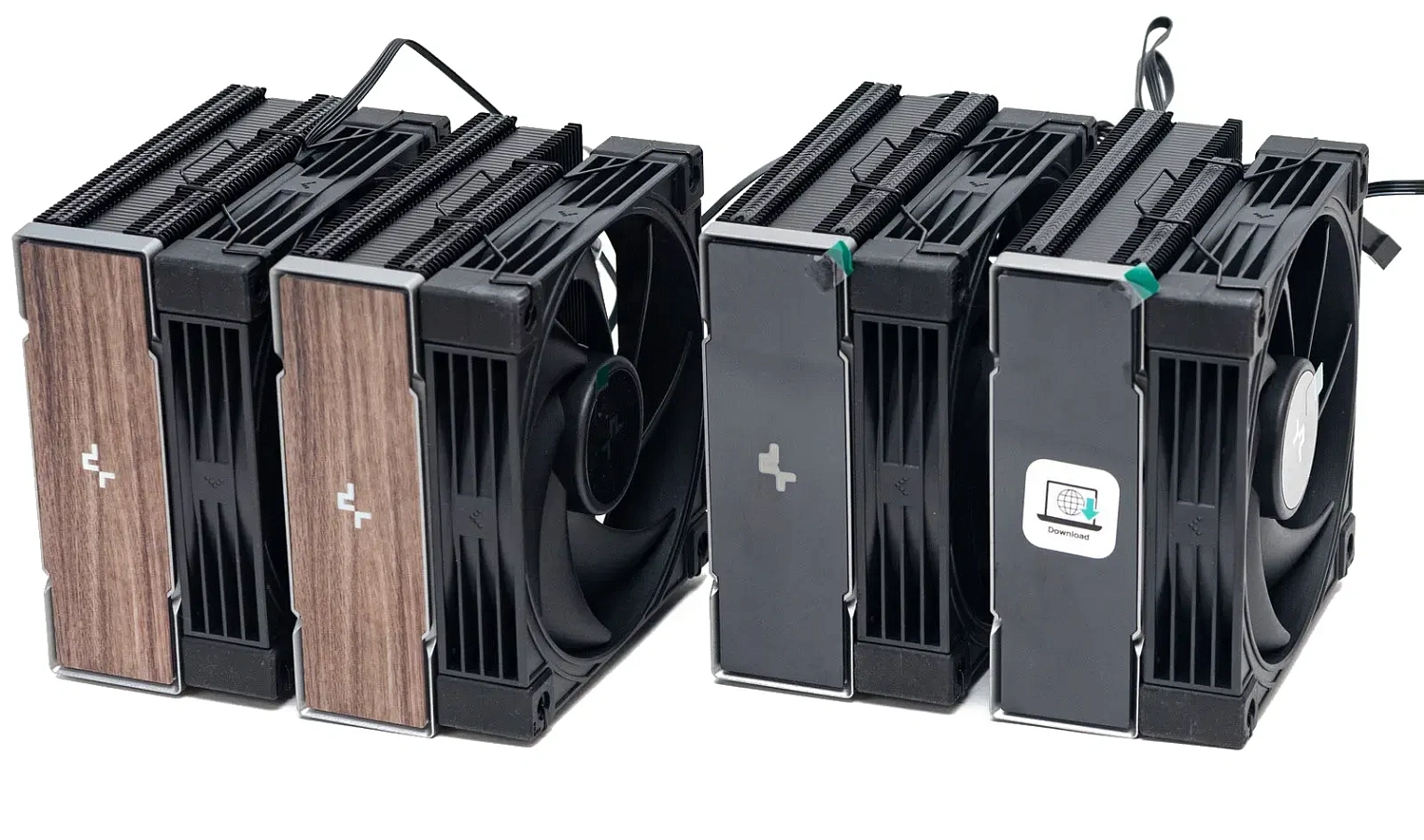

Внешний вид и конструкция

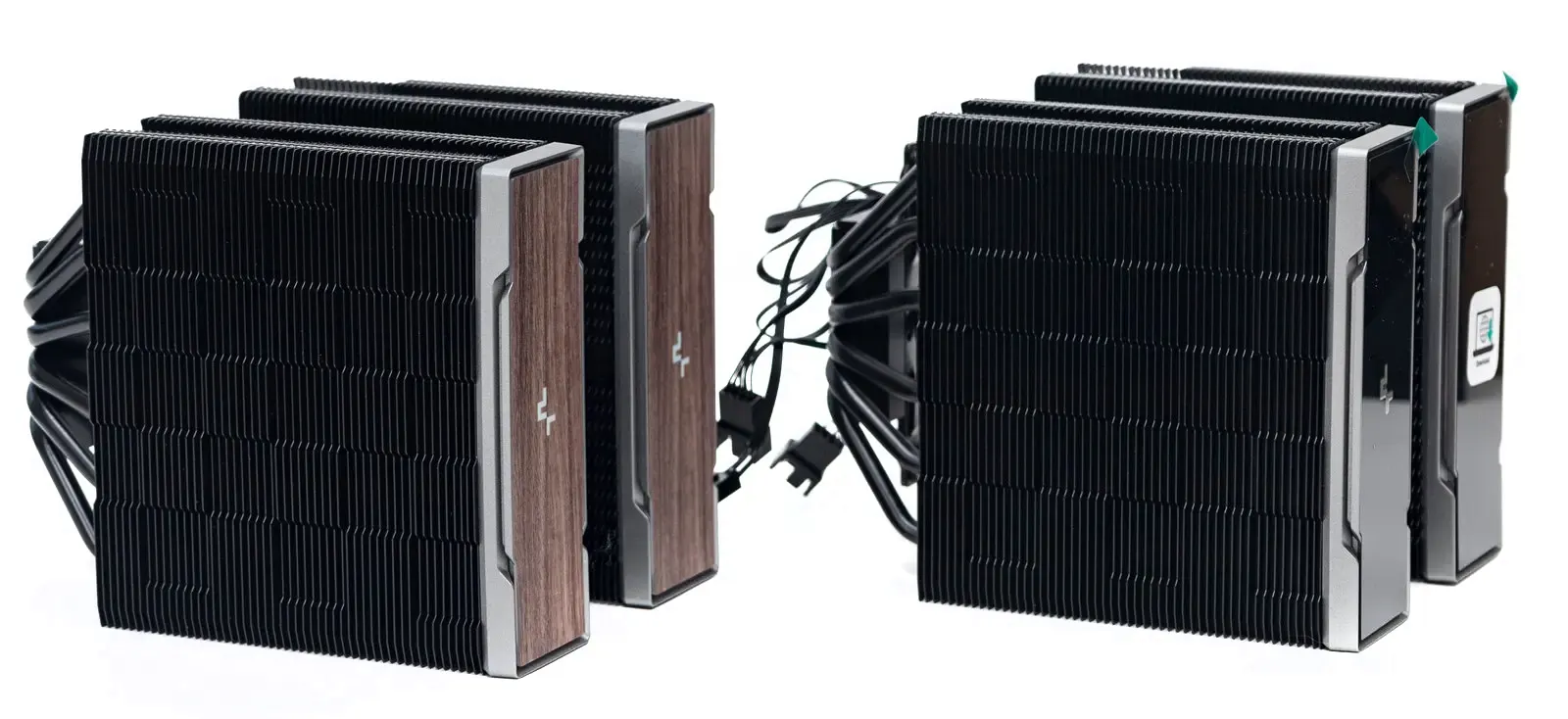

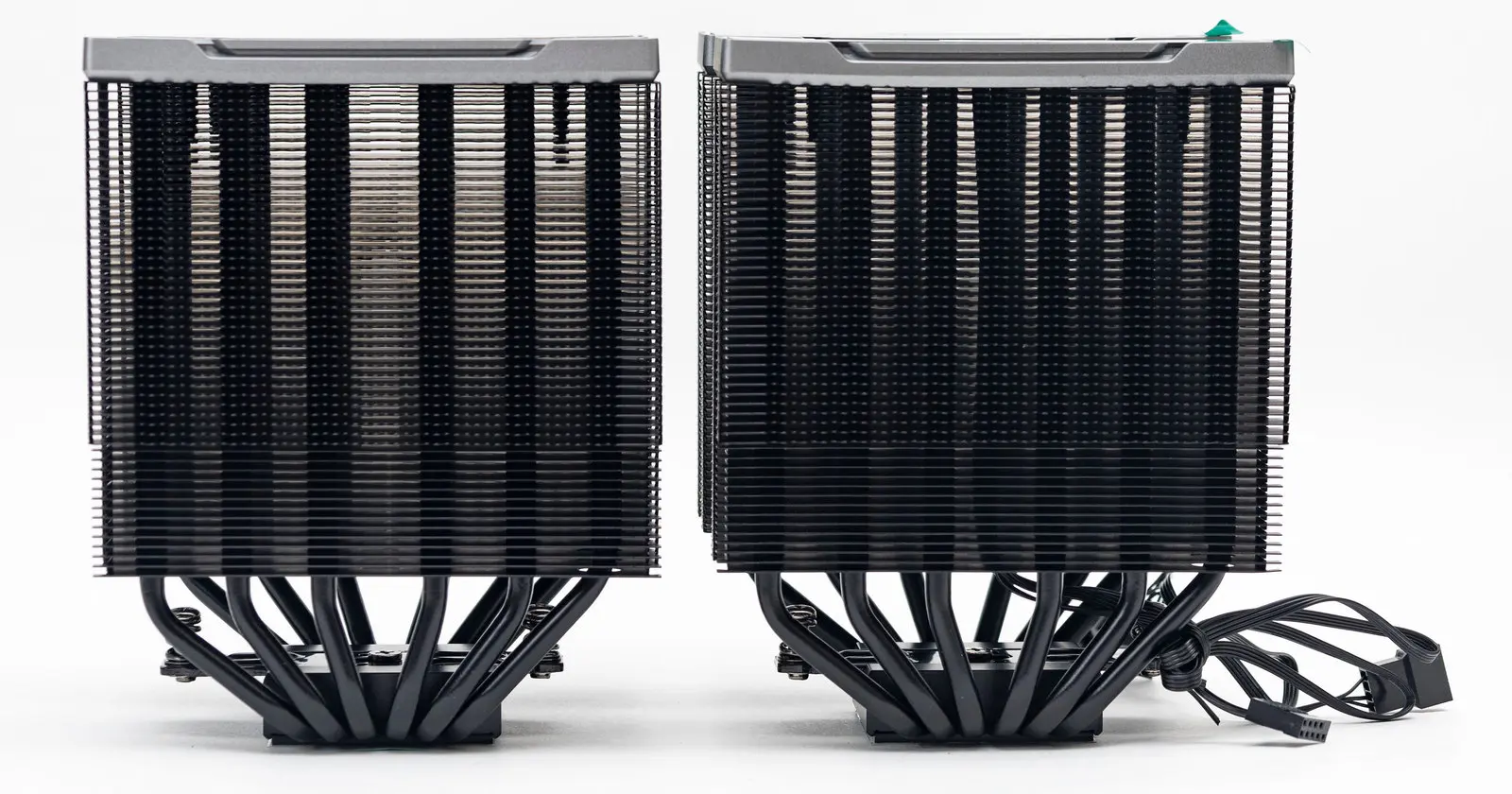

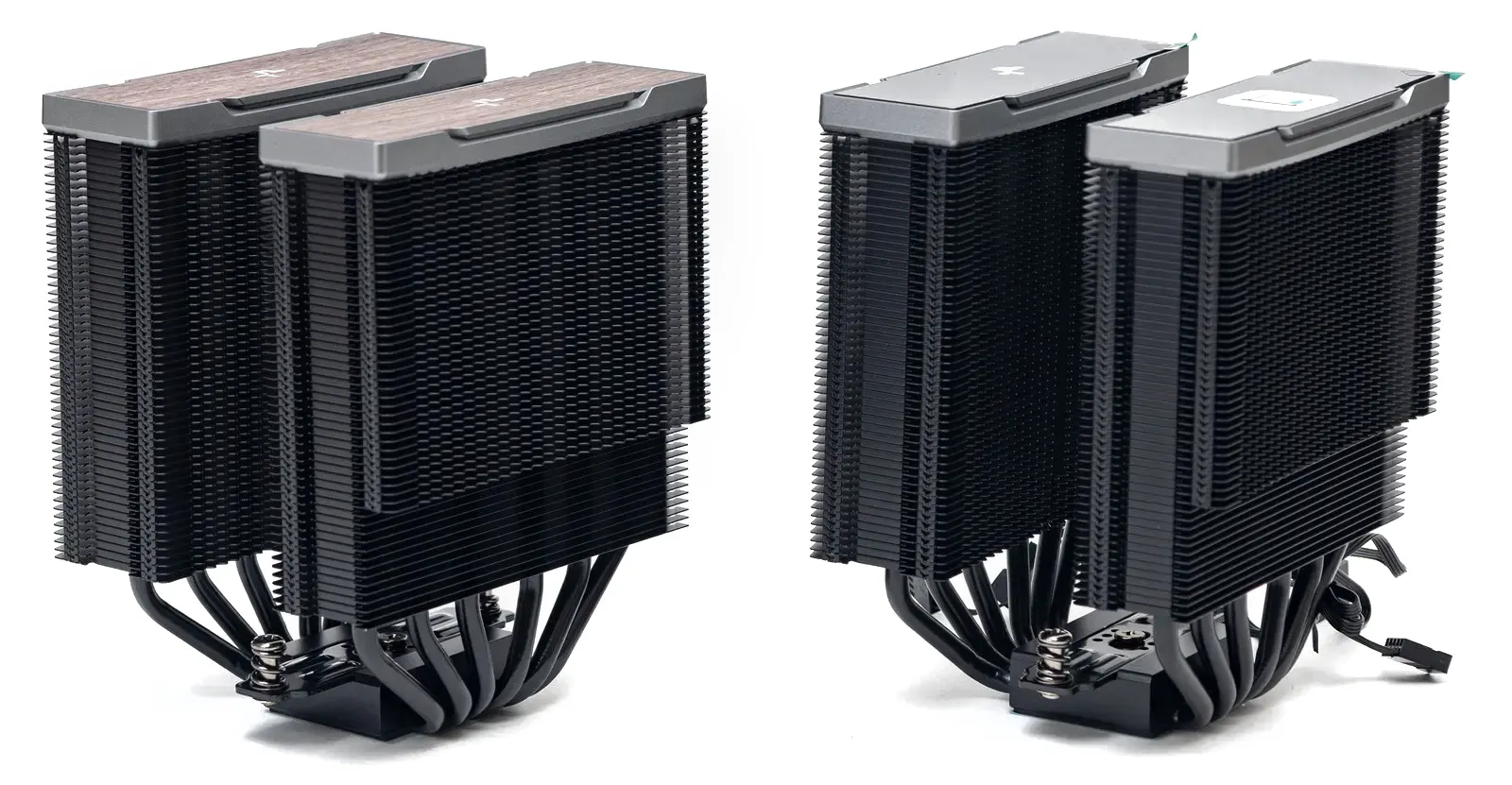

Типичная двухбашенная конструкция на основе радиатора в виде пластин, нанизанных на тепловые трубки. Радиатор и трубки окрашены в черный матовый цвет.

Первый лицевой радиатор немного отличается по конструкции пластин, нижние четырнадцать штук более узкие, чем верхние, еще тридцать восемь штук. Итого тело радиатора состоит из пятидесяти двух пластин.

По бокам пластины загнуты, что создает направленный поток воздуха. По центру углубление для крепления скоб, фиксирующих вентиляторы.

С тыльной стороны на пластинах рельеф в шахматном порядке.

Толщина пластин - 0,3 мм с дистанцией между ними 2 мм.

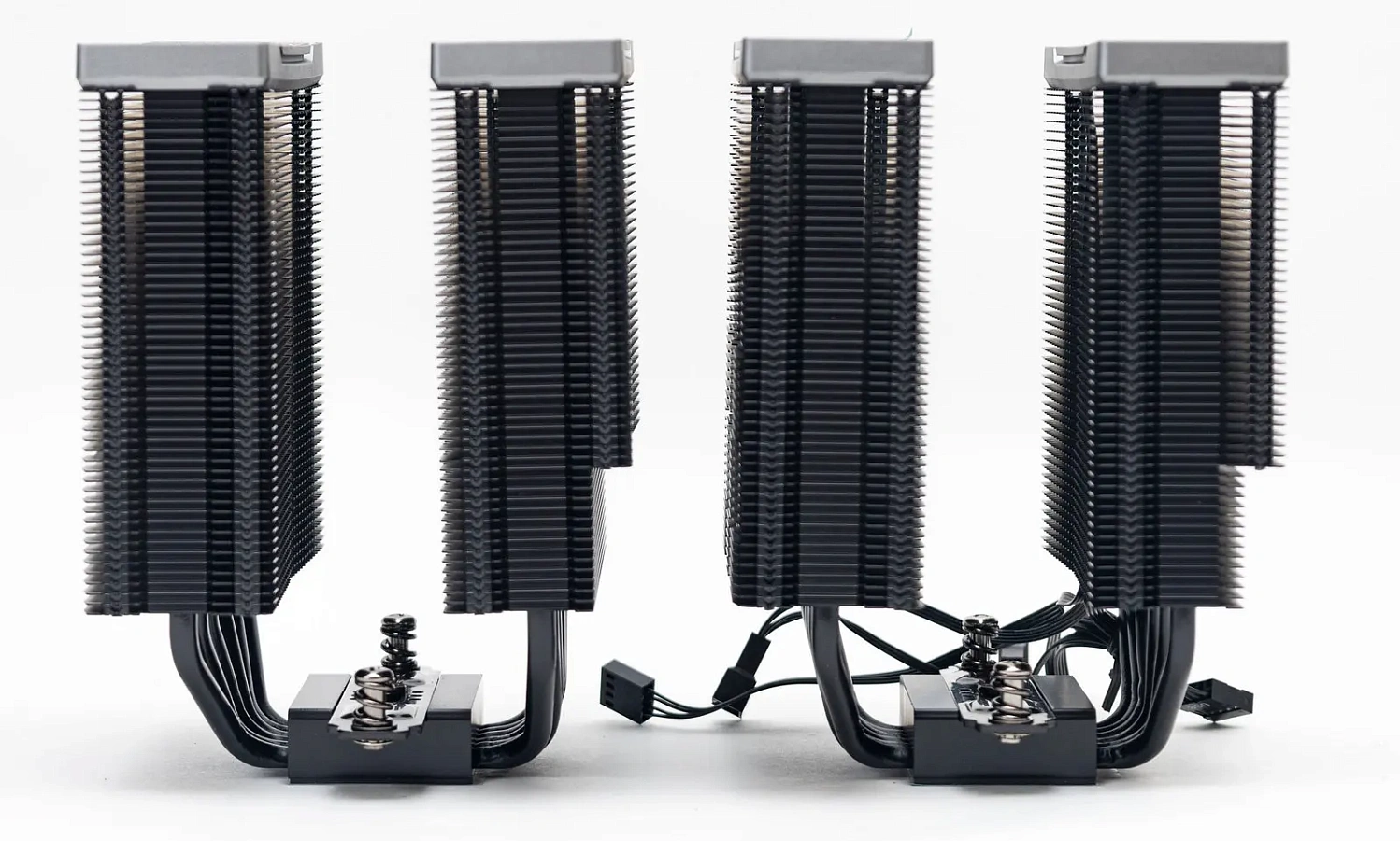

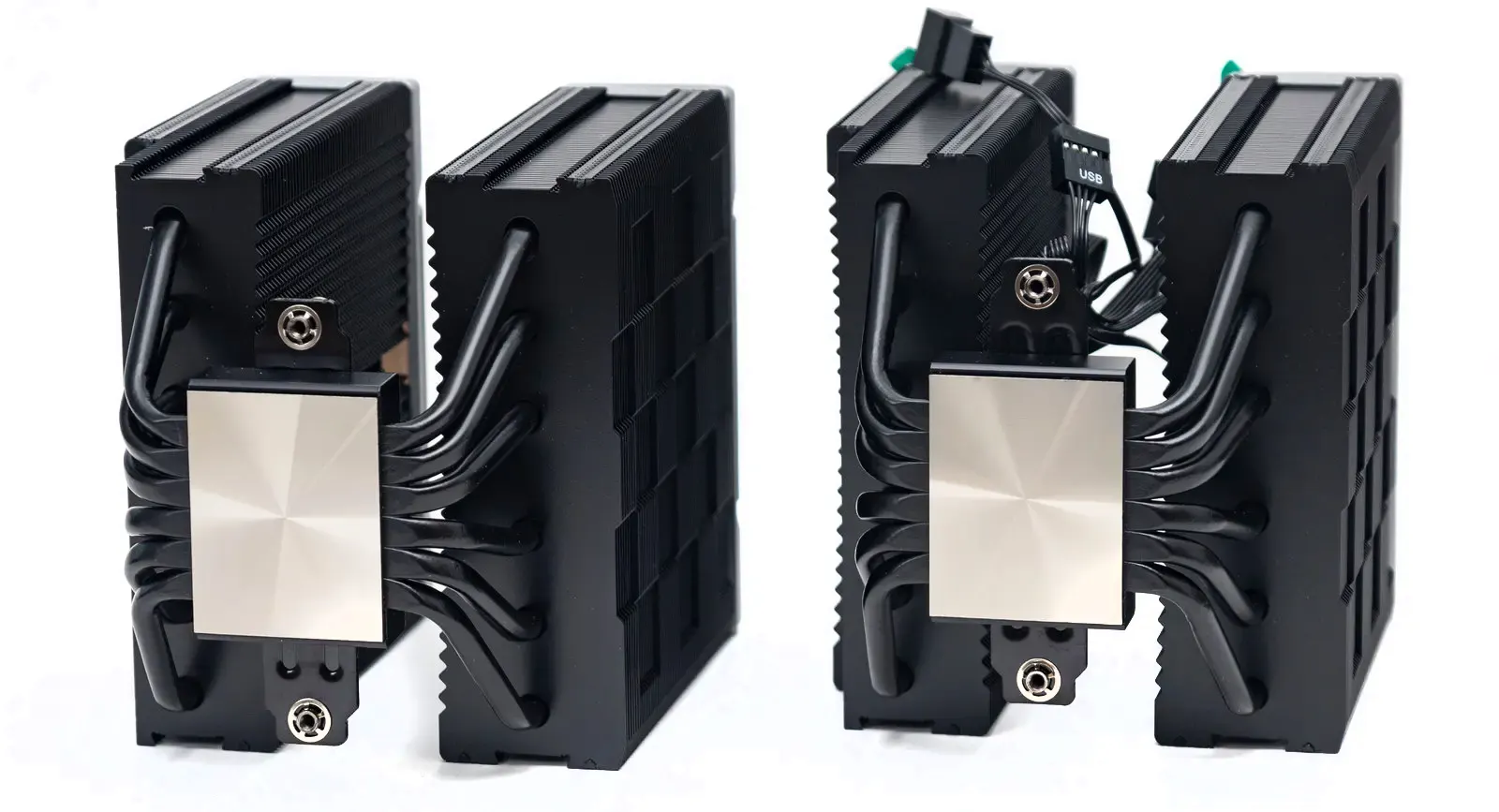

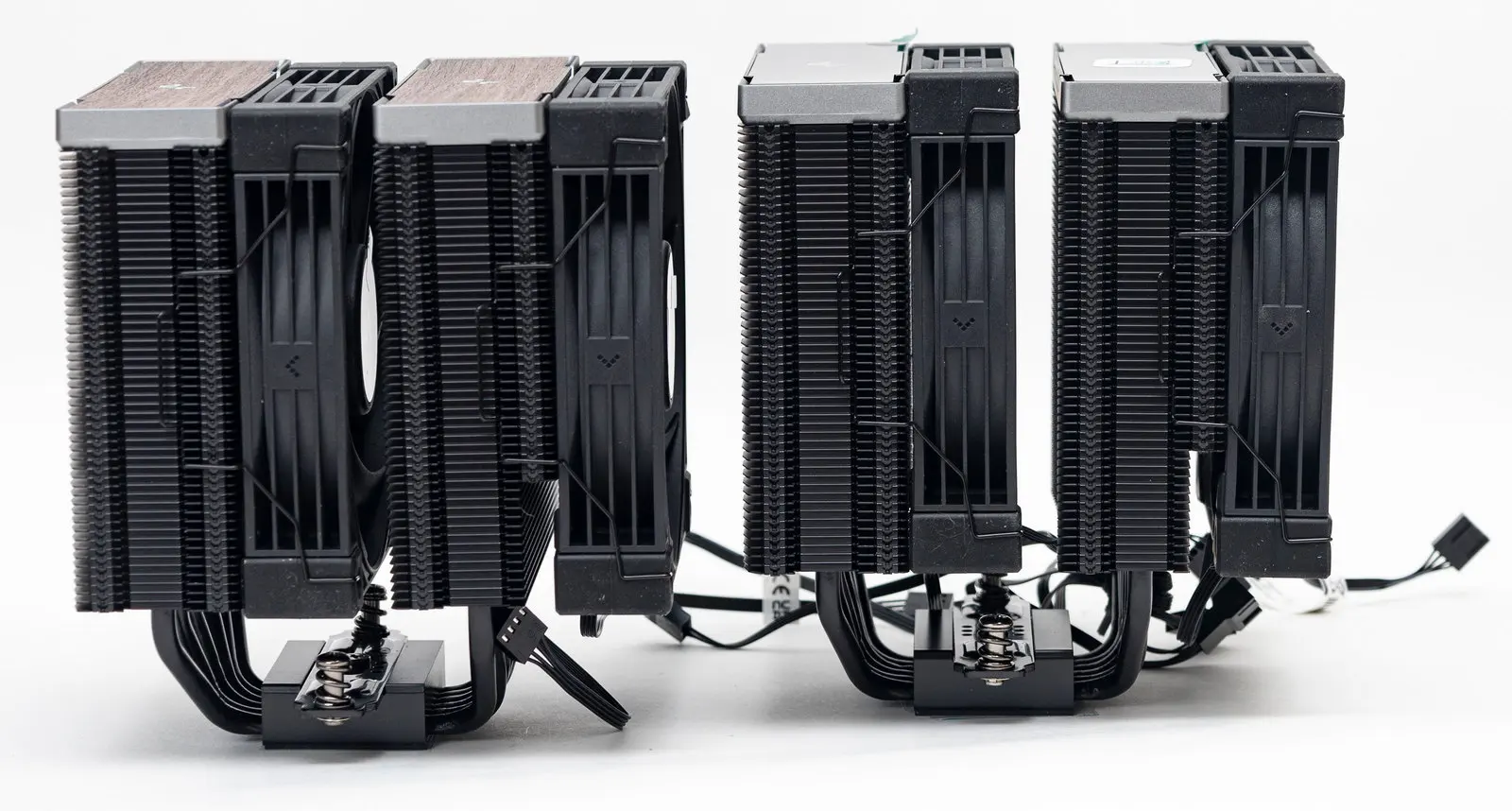

Трубки от основания расходятся веером и проходят сквозь тело радиатора в ряд по одной линии.

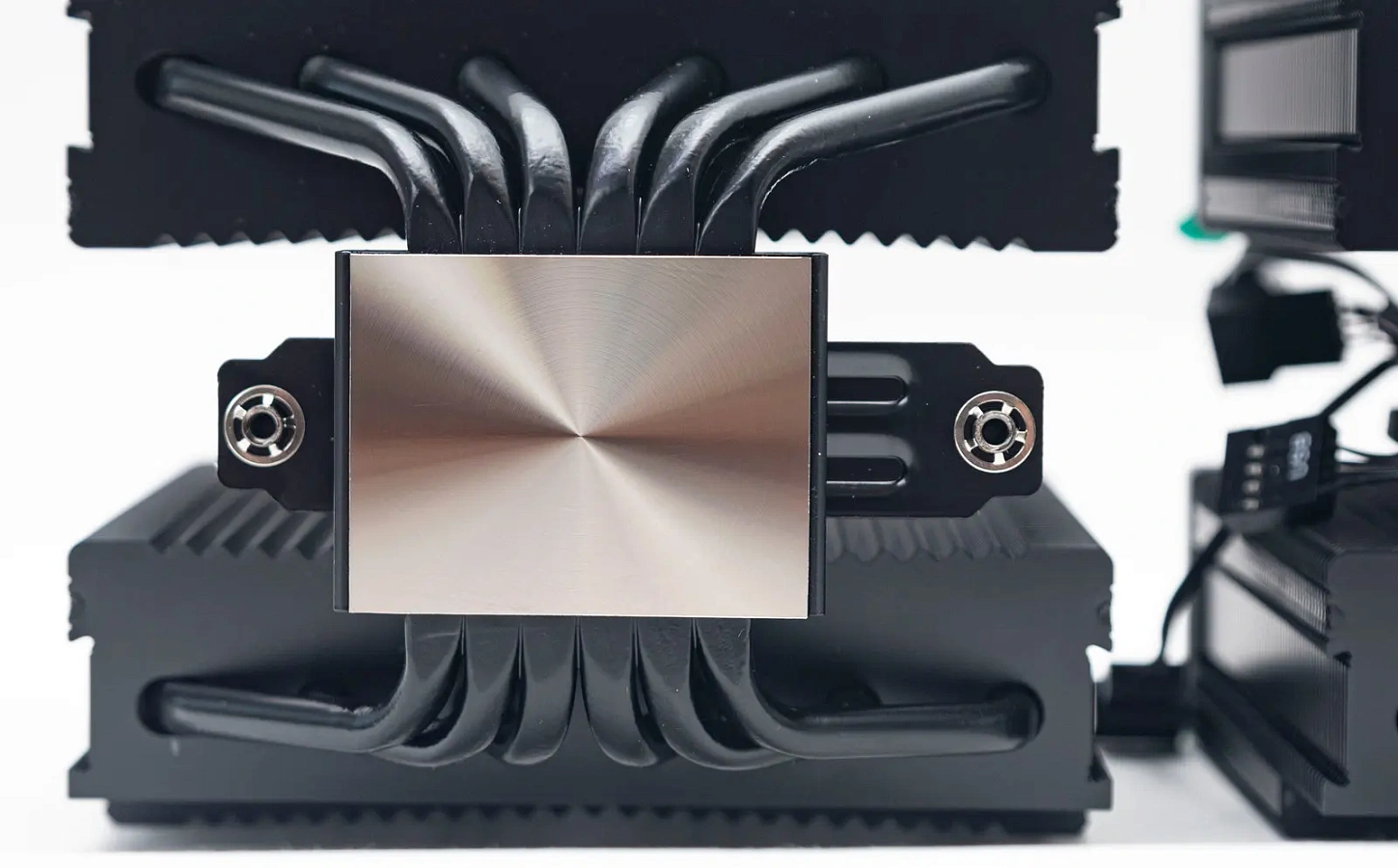

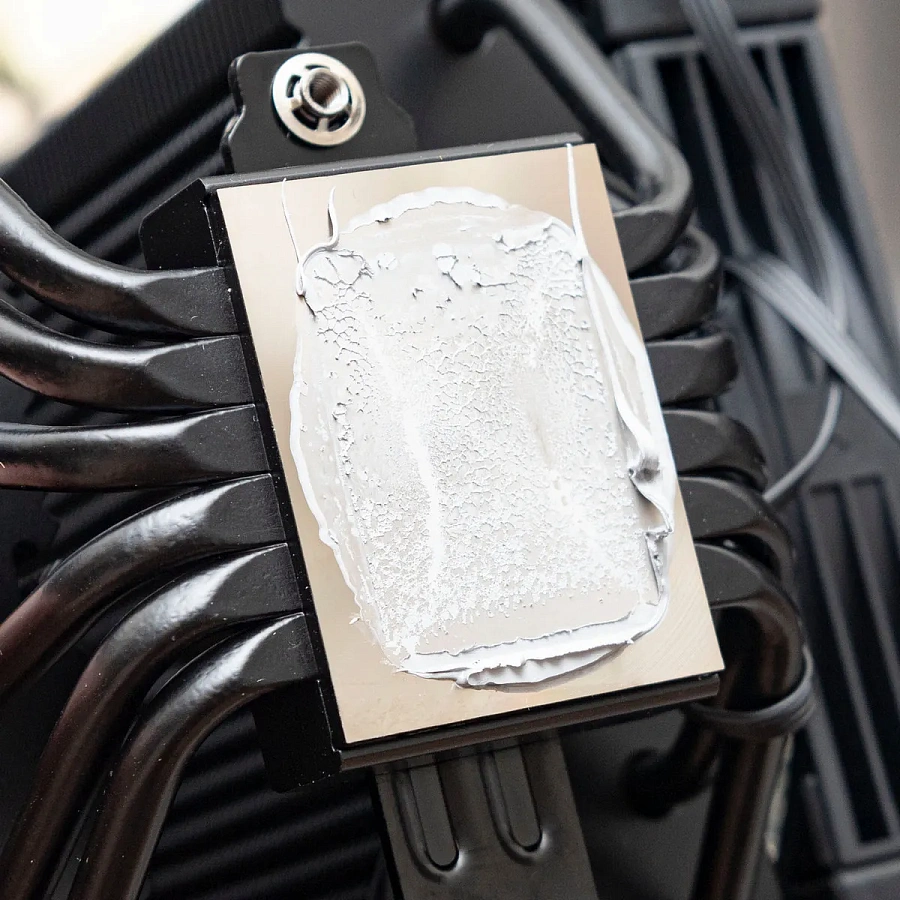

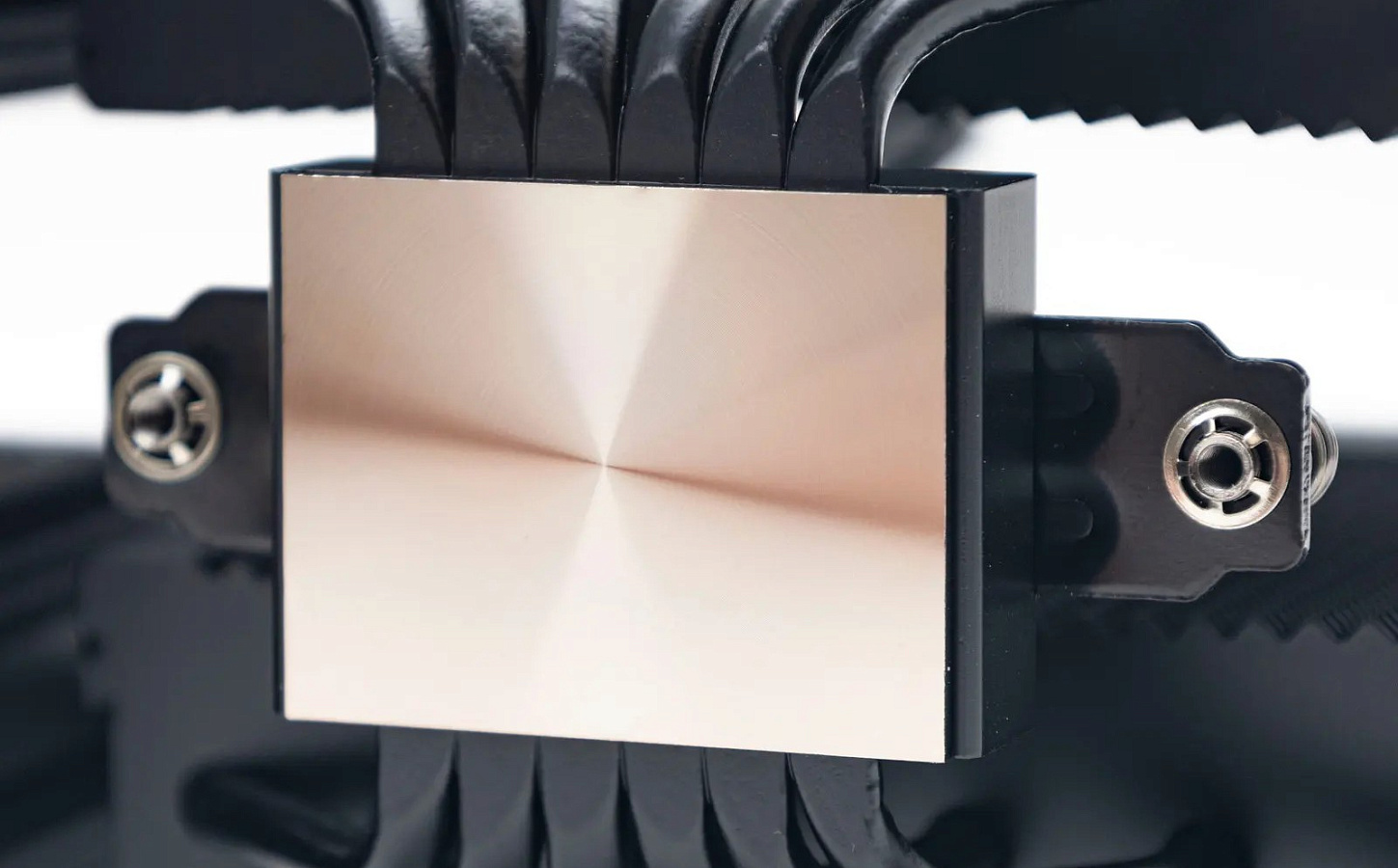

Трубки впрессованы в основание и закрыты снизу контактной медной никелированной площадкой. Основание полировано, но не до зеркального блеска.

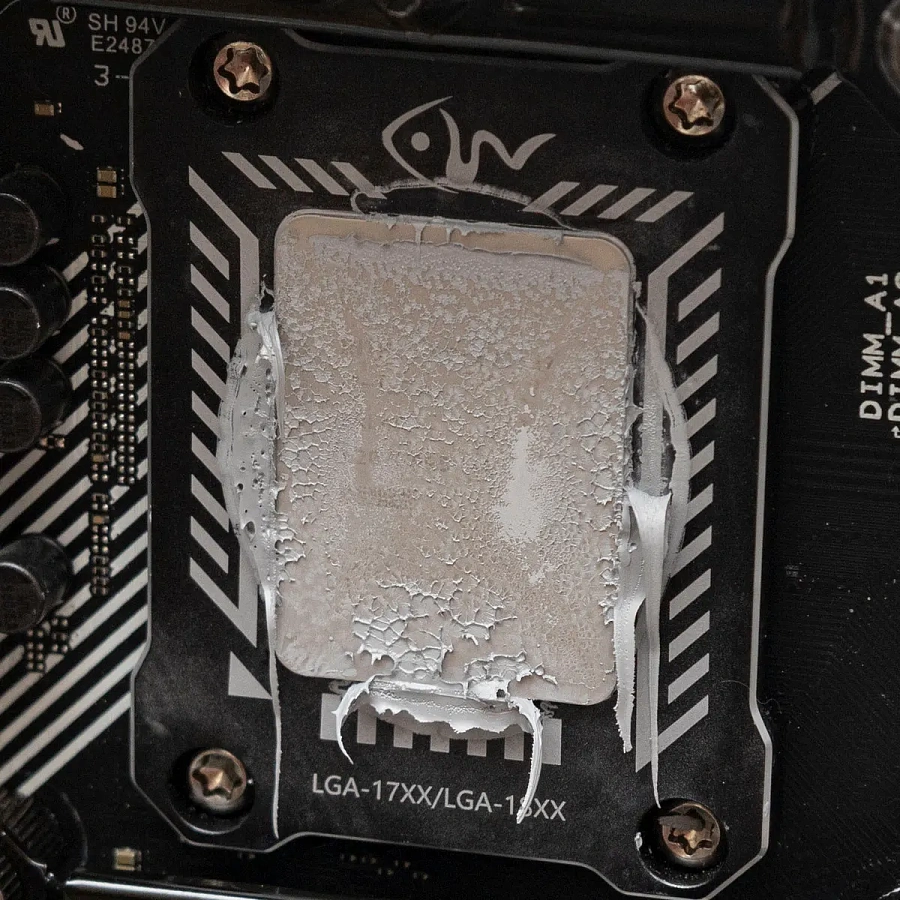

Поверхность ровная, с небольшой выпуклостью по центральной части, обеспечивает хороший равномерный прижим к теплораспределительной крышке процессора.

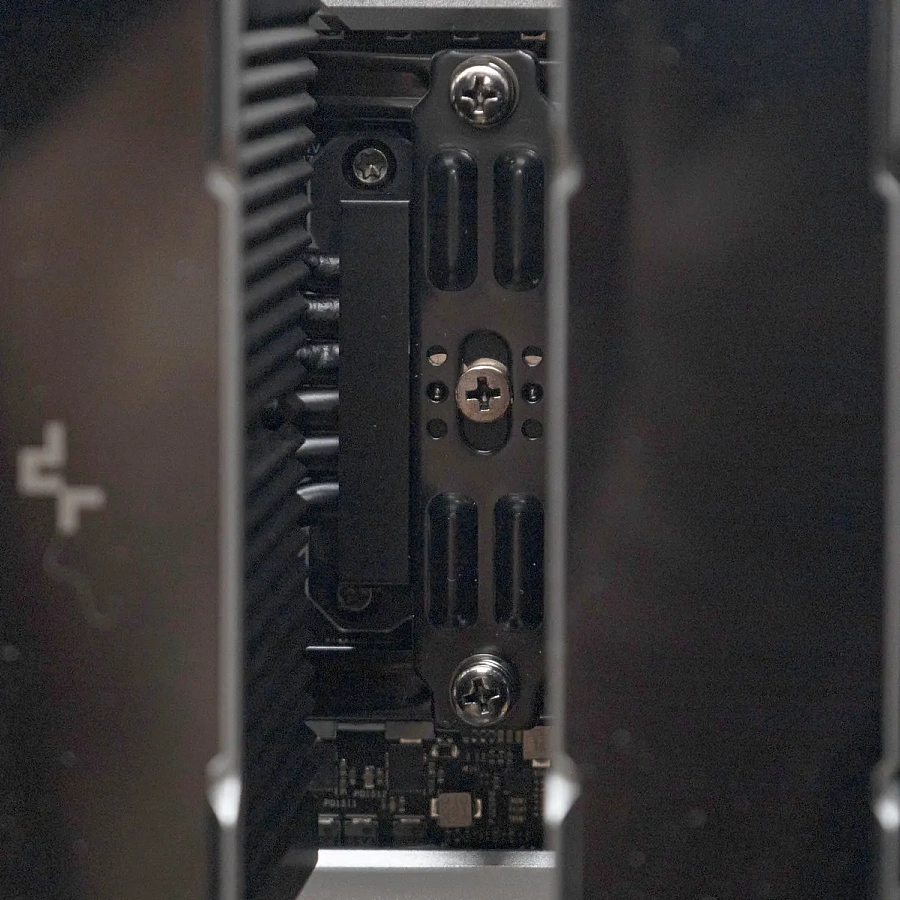

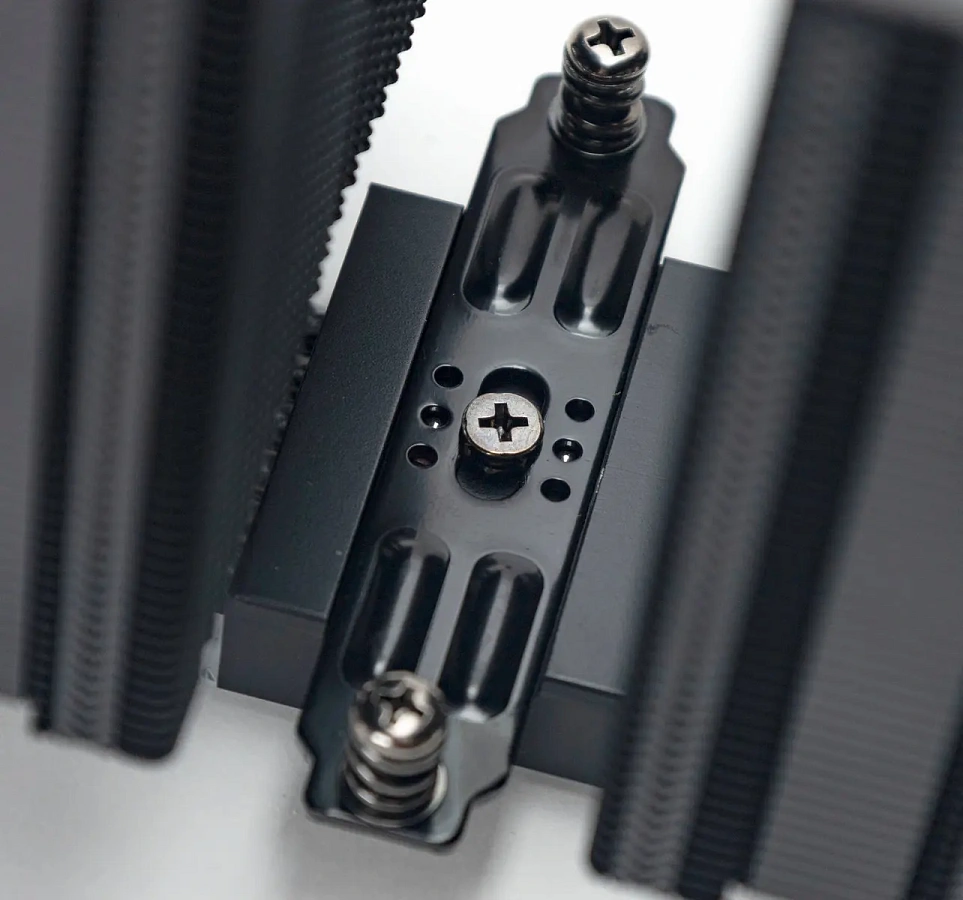

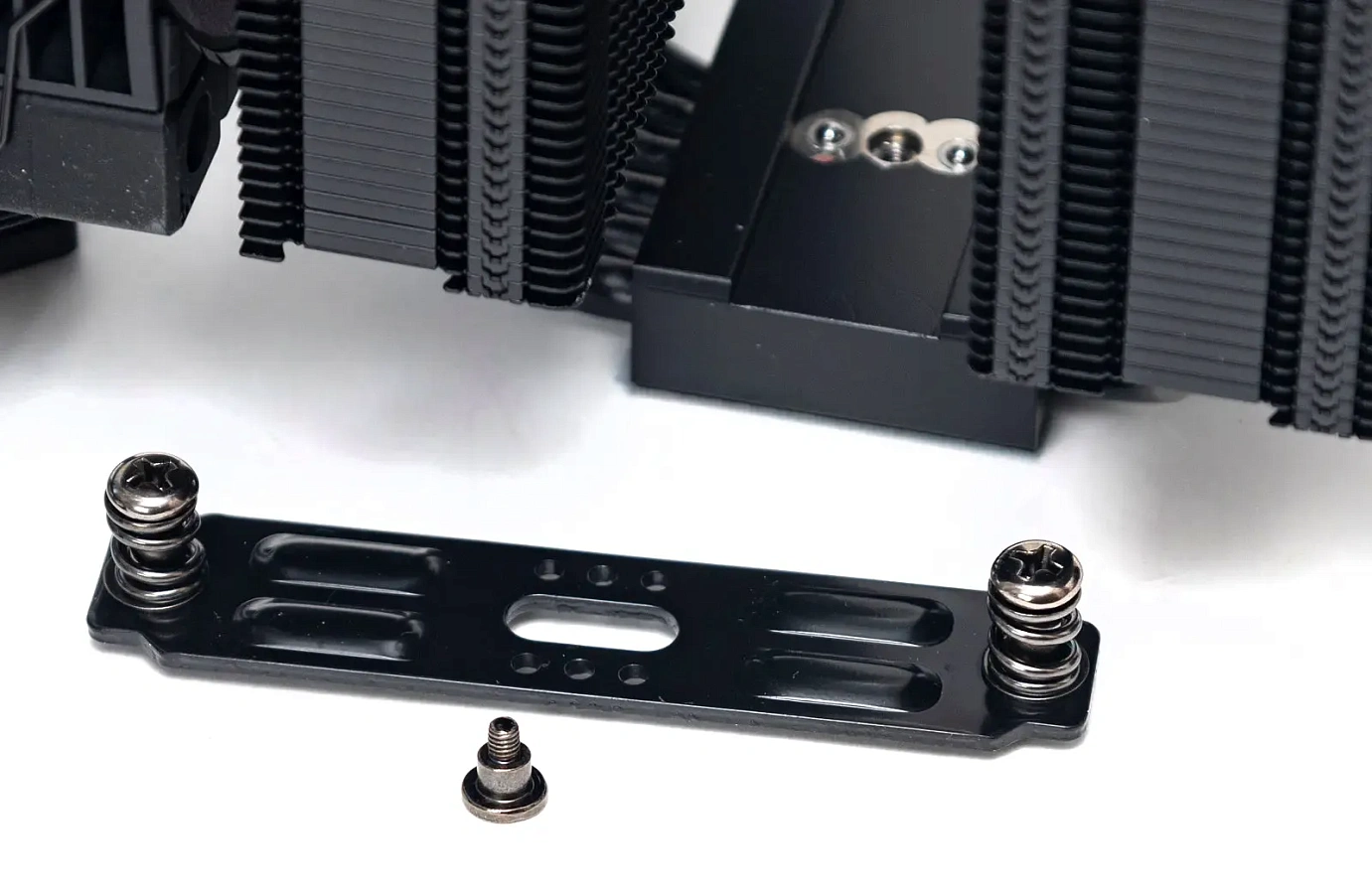

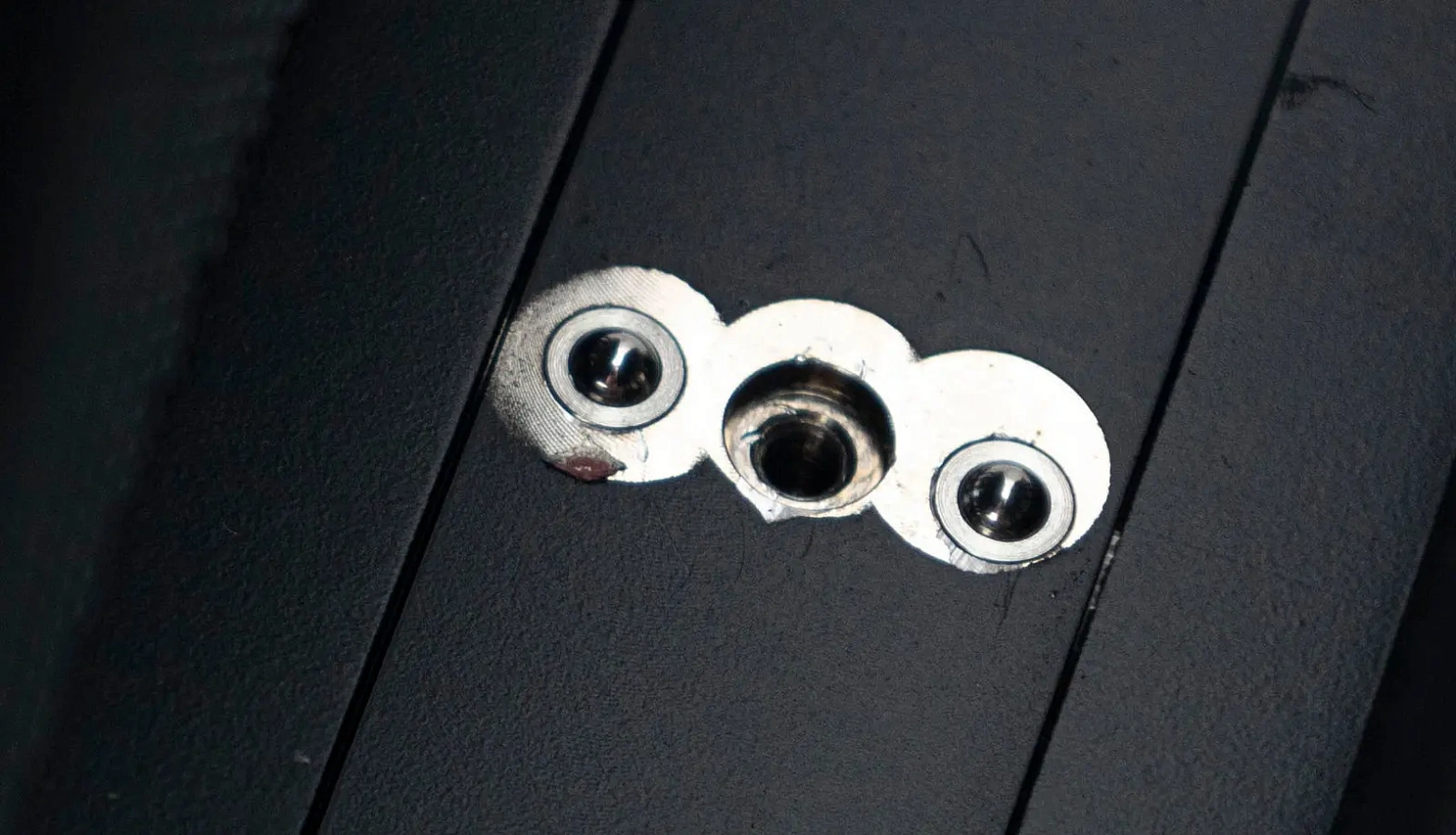

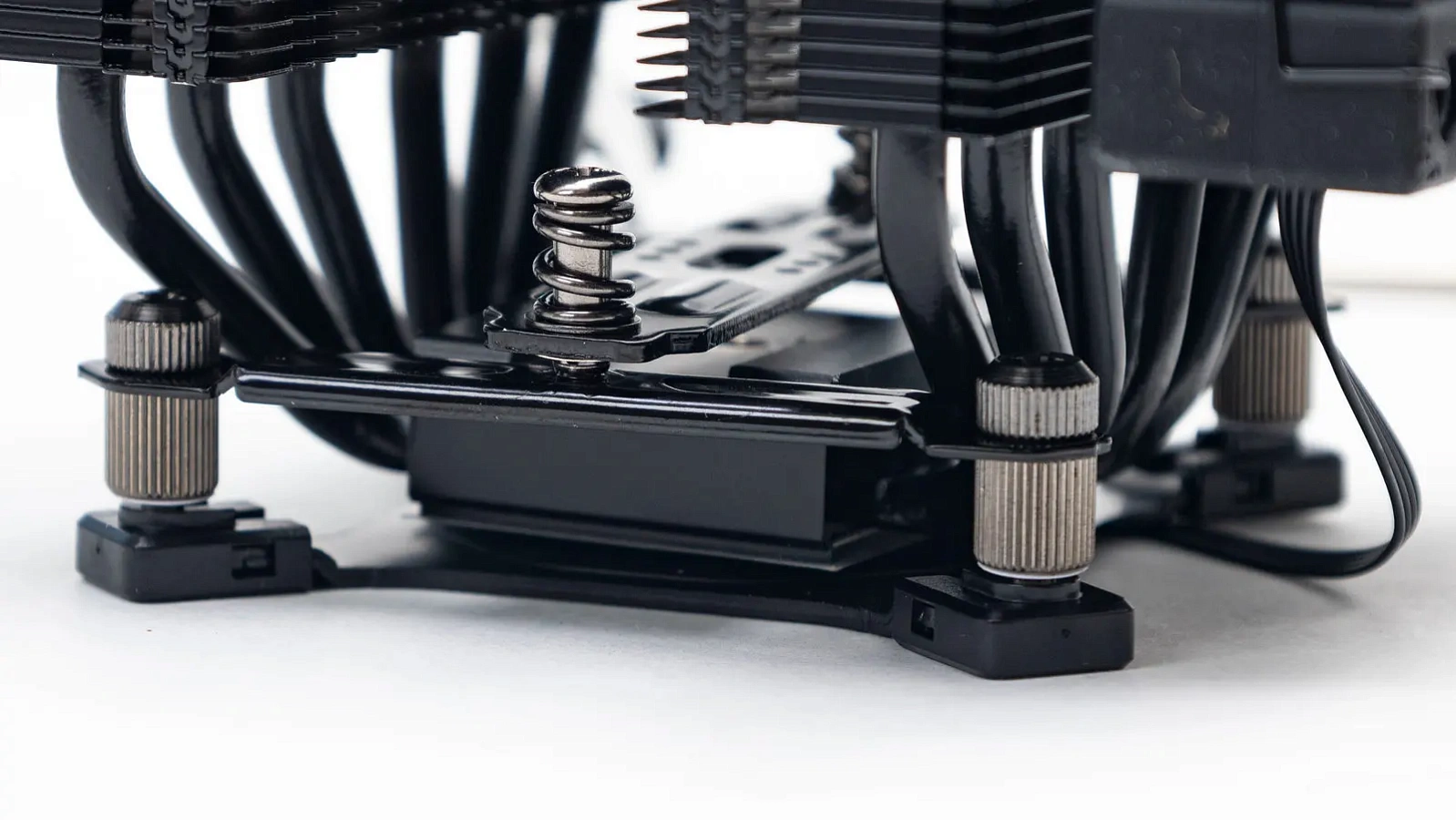

Прижим основания к процессору одной пластиной на двух подпружиненных винтах. Особенностью является технологии DeepCool Core Touch Technology (CTT 2.0). Прижимная пластина крепится к основанию на винт, за счет чего радиатор можно смещать относительно процессора вниз или вверх. Всего у пластины три положения, фиксирующиеся за счет подпружиненных шариков.

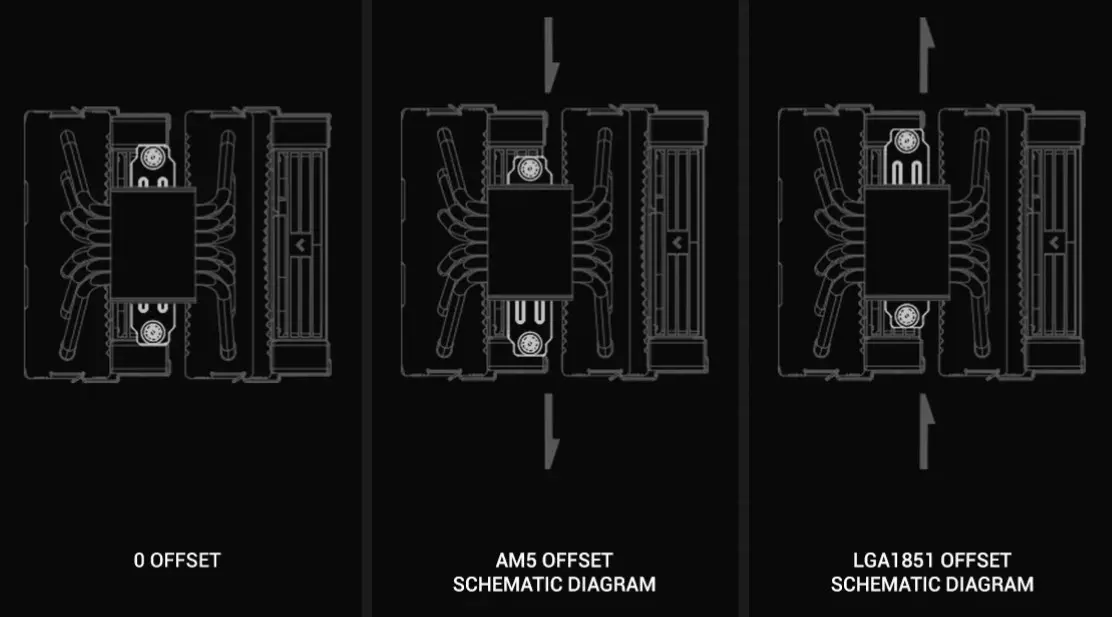

Вот так это выглядит на иллюстрации на сайте производителя:

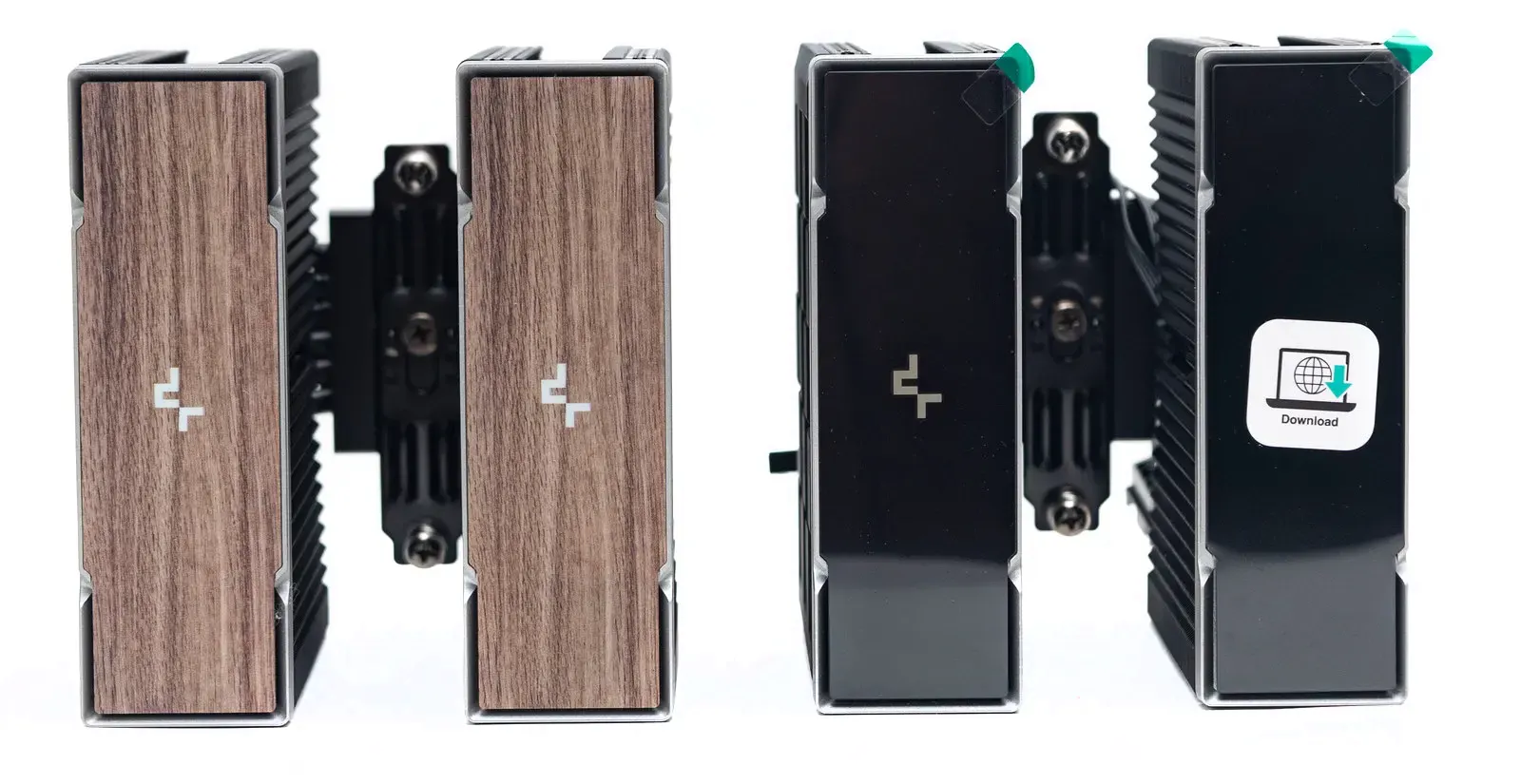

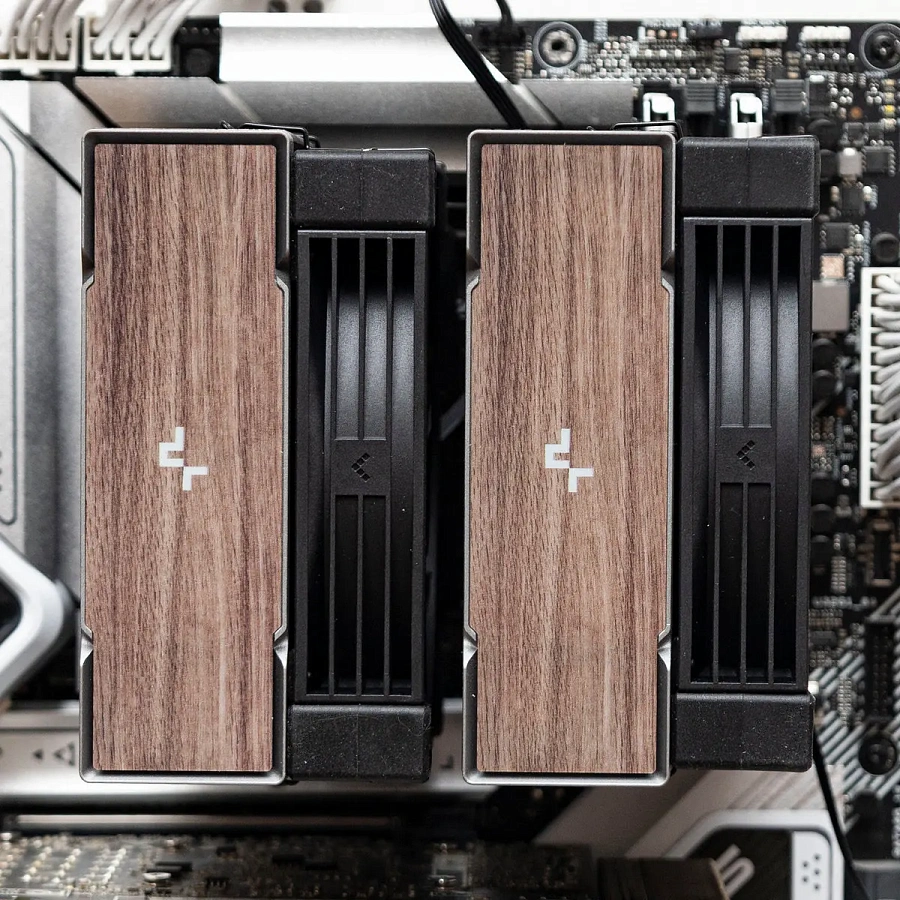

Сверху радиаторы закрываются декоративными накладками. На модели G2 они сделаны с рисунком под дерево. Если такой стиль не понравится, их можно заклеить обычными черными накладками из комплекта. Но смена их будет невозможна, дополнительные накладки на клейкой основе, а не в виде сменных пластин, что можно записать в минусы.

Дисплей и ПО

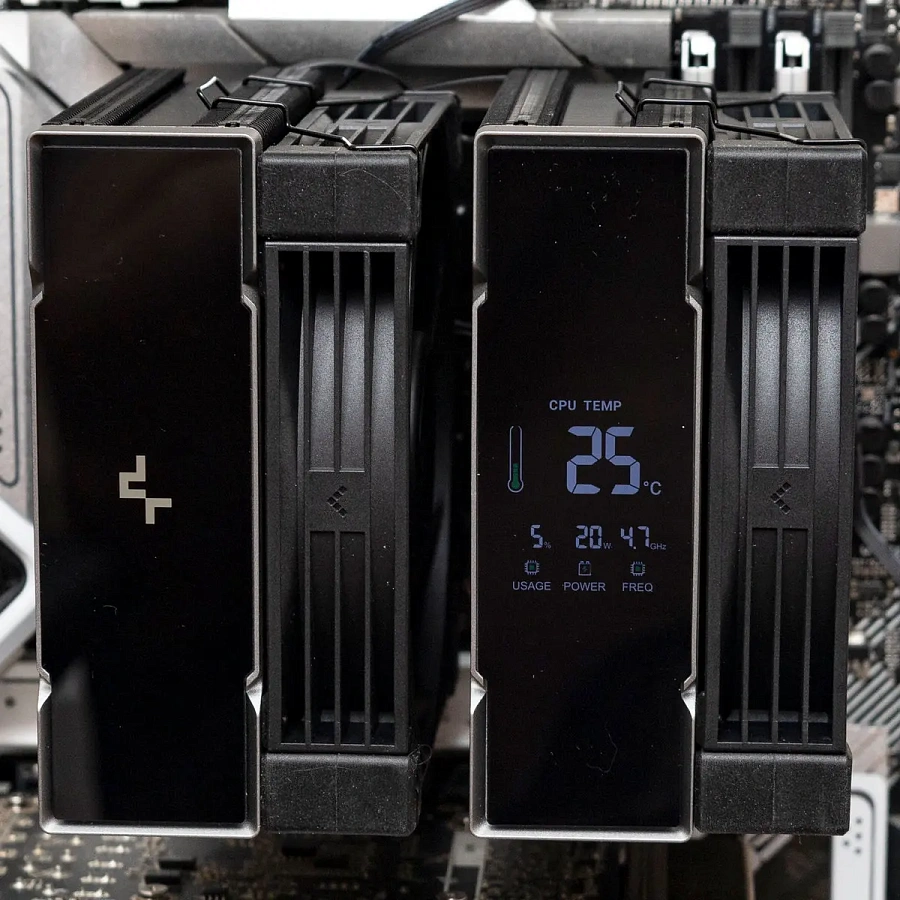

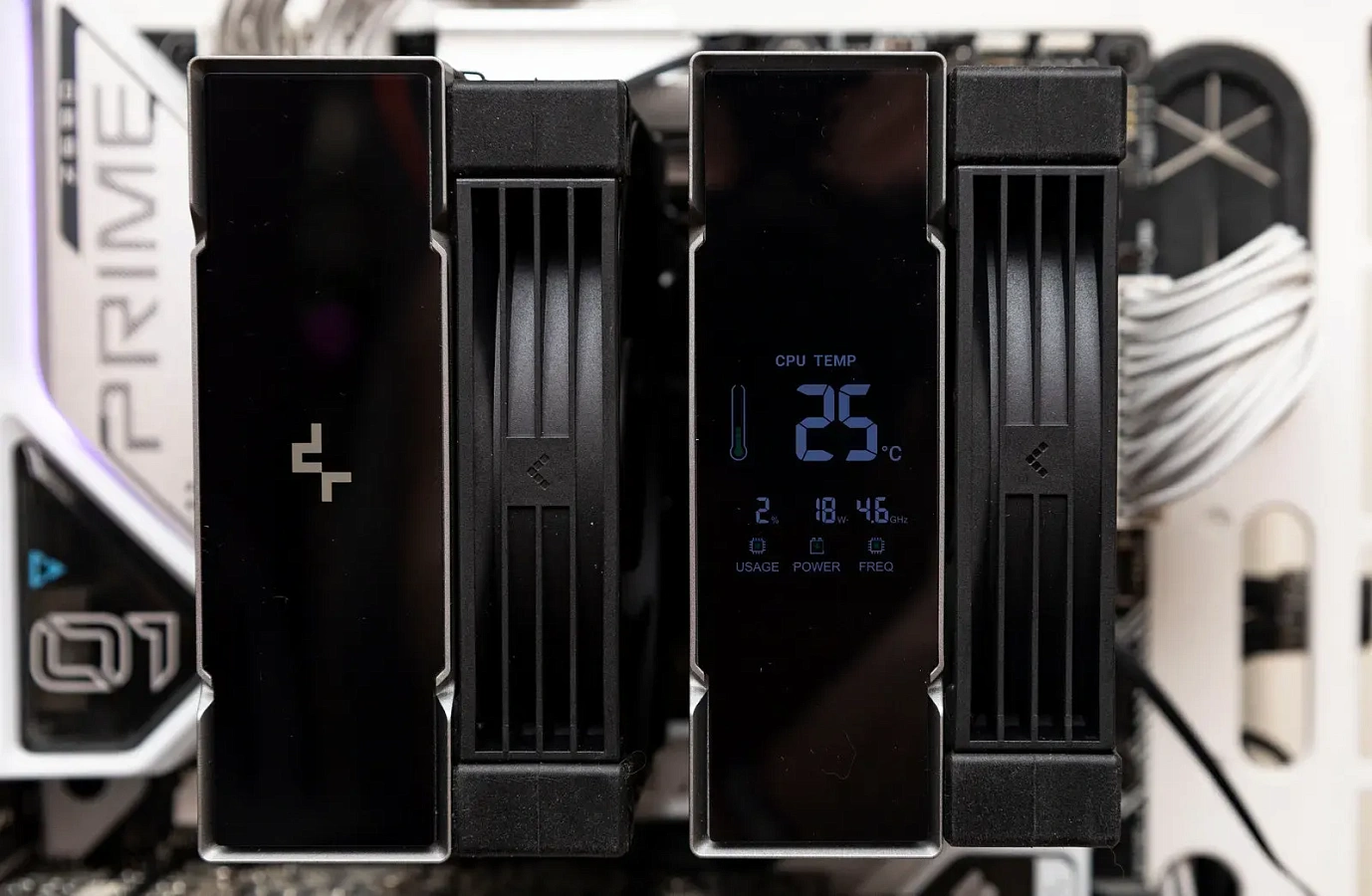

На модели Digital NYX левый радиатор закрыт глянцевой черной накладкой с логотипом. На правом радиаторе установлен четырехсегментный дисплей.

Дисплей демонстрирует заданные параметры, изменения отображаемых данных не предусмотрены.

Крупно отображается температура CPU с графическим индикатором в виде градусника, меняющего цвет при нагреве.

Нижняя строка отображает нагрузку на процессор в процентах, энергопотребление в ваттах и частоту процессора в ГГц.

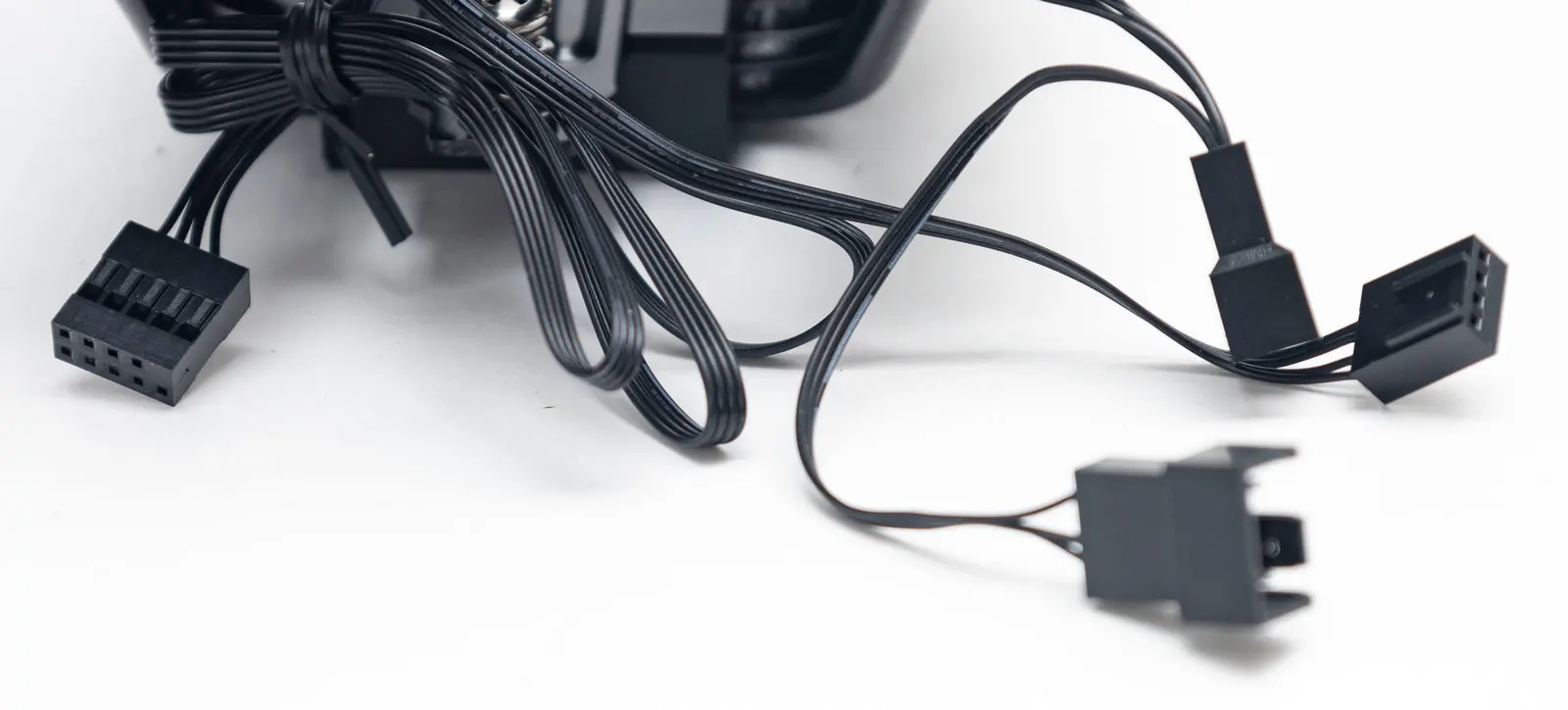

В канале внутри радиатора к дисплею проходит кабель, подключается он к внутреннему разъему USB 2.0 на материнской плате, также к нему подключен кабель-разветвитель на два 4-пин коннектора для подключения вентиляторов.

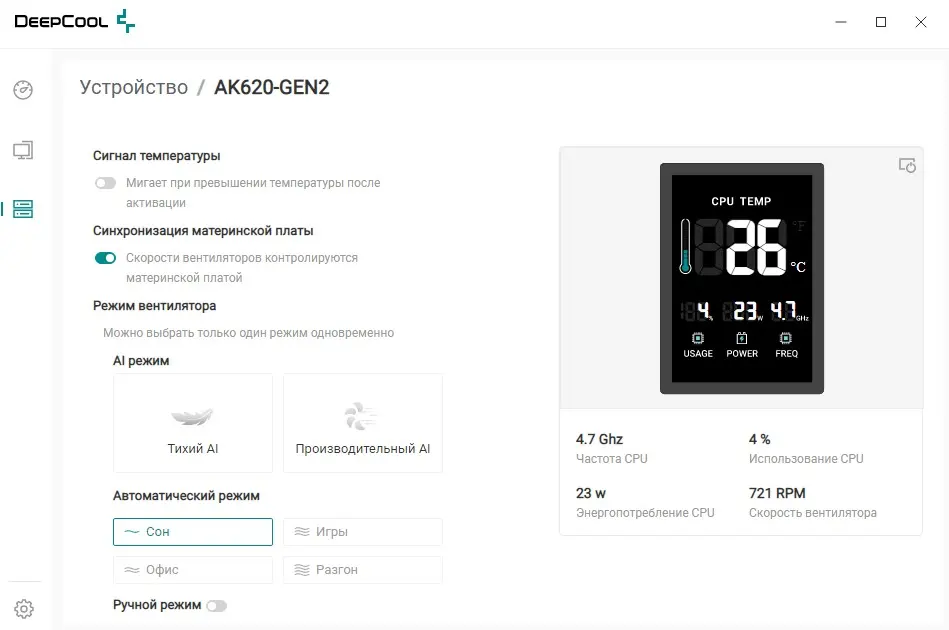

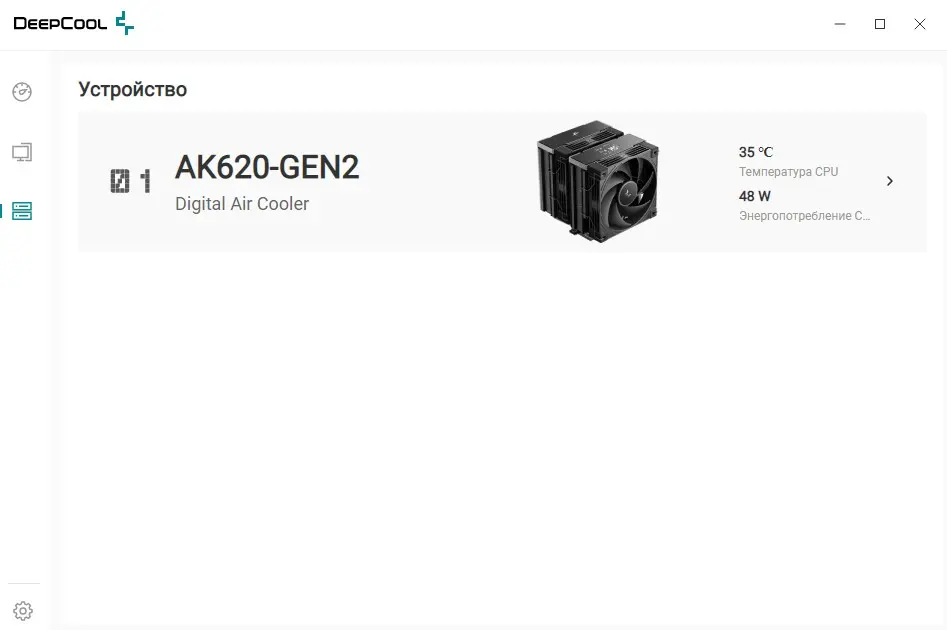

Для работы дисплея необходимо установить программное обеспечение DeepCreative.

Тестирование в OCCT показывает, что данные на дисплее соответствуют реальным показателям, но изменения с небольшой задержкой относительно того, что мы видим в тестовой утилите.

Основное назначение утилиты – это настройка работы вентиляторов кулера, если они подключены через разветвитель самой башни. Здесь можно выбрать один из шести режимов работы с балансом по производительности и уровню шума. Производитель именует это ИИ-алгоритмом, но данные настройки возможны в BIOS любой современной материнской платы. Кстати, в программе можно переключить поведение вентиляторов на управление материнской платой и её ПО.

Монтаж

Установка кулеров максимально простая и интуитивно понятная независимо от сокета.

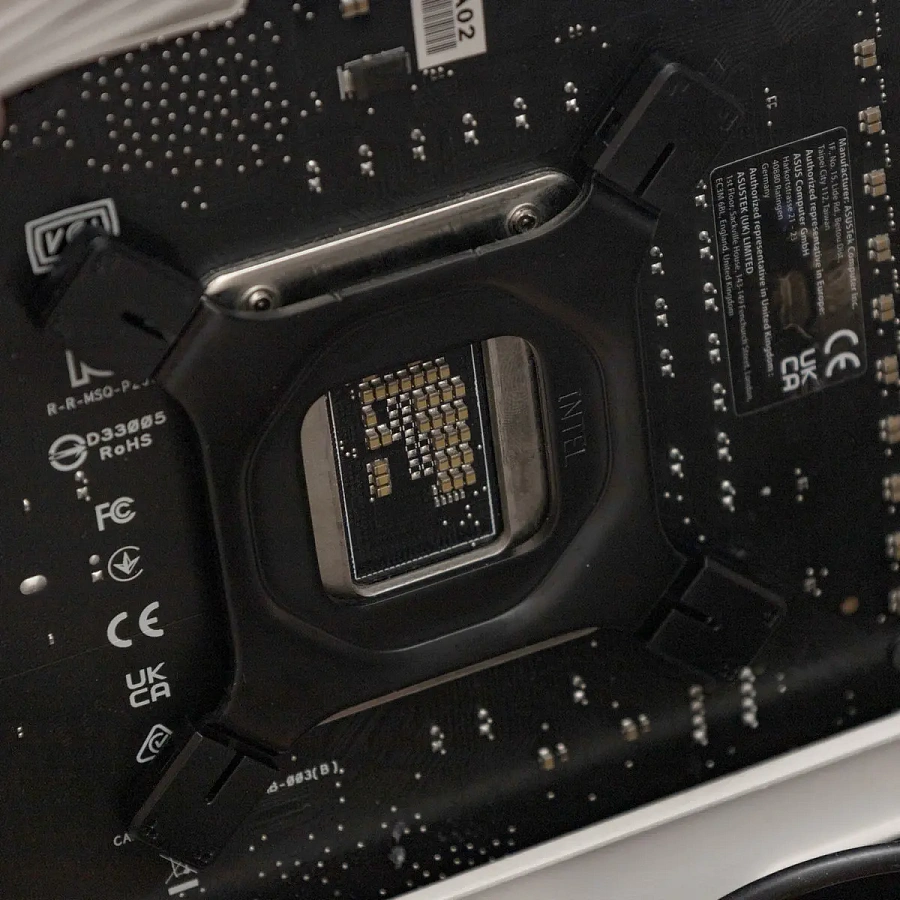

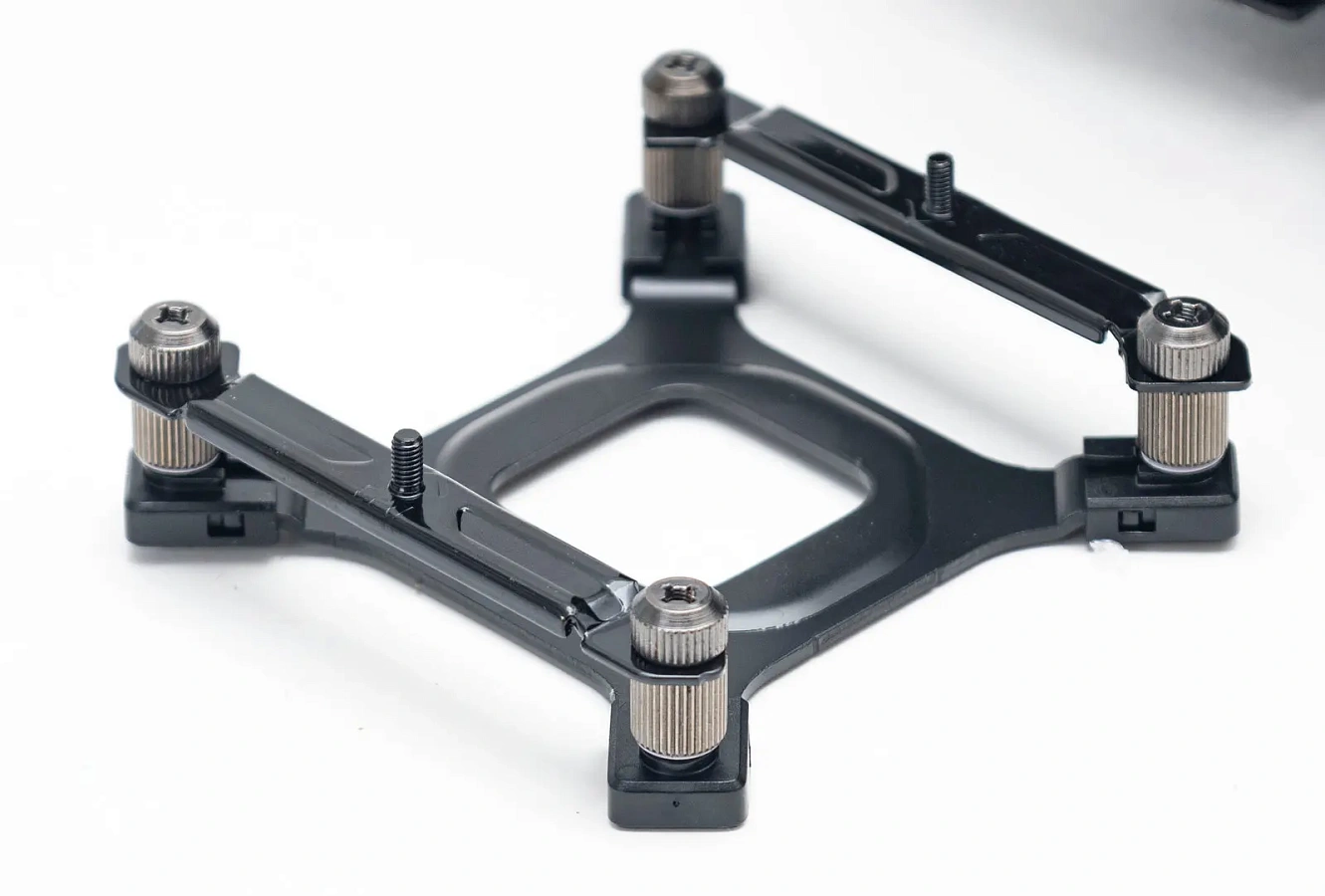

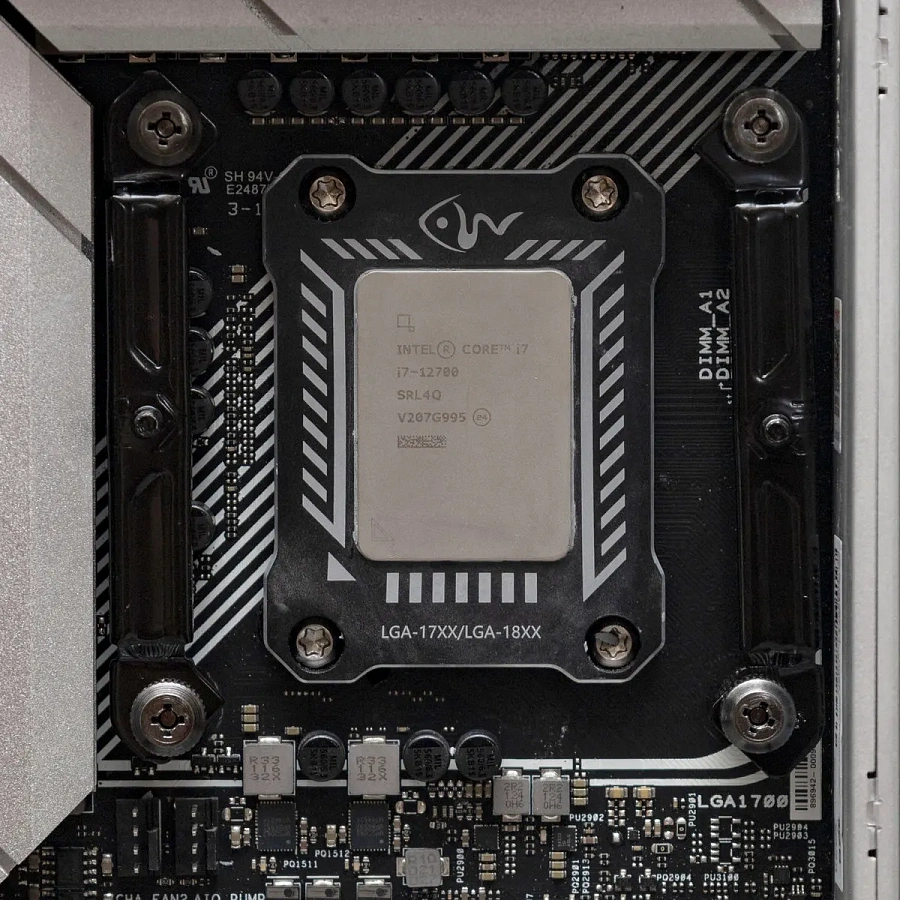

На платформе intel устанавливаем бэкплейт, прикручиваем к нему гайками кронштейны через стойки. При необходимости сдвигаем башню относительно основания вверх.

На платформе AMD используем комплектный с материнской платой бэкплейт, прикручиваем к нему также кронштейны через стойки. При необходимости сдвигаем башню в нижнее положение.

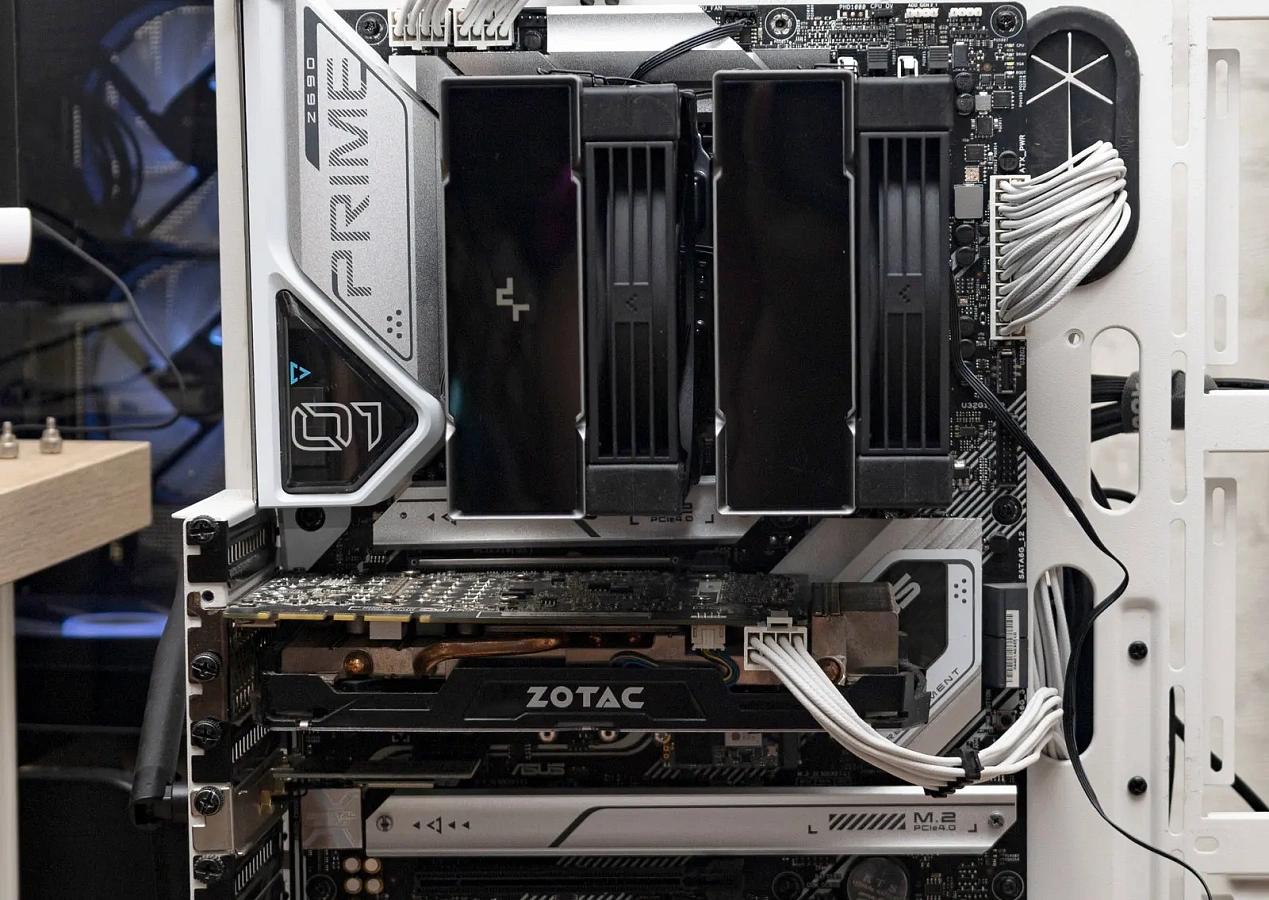

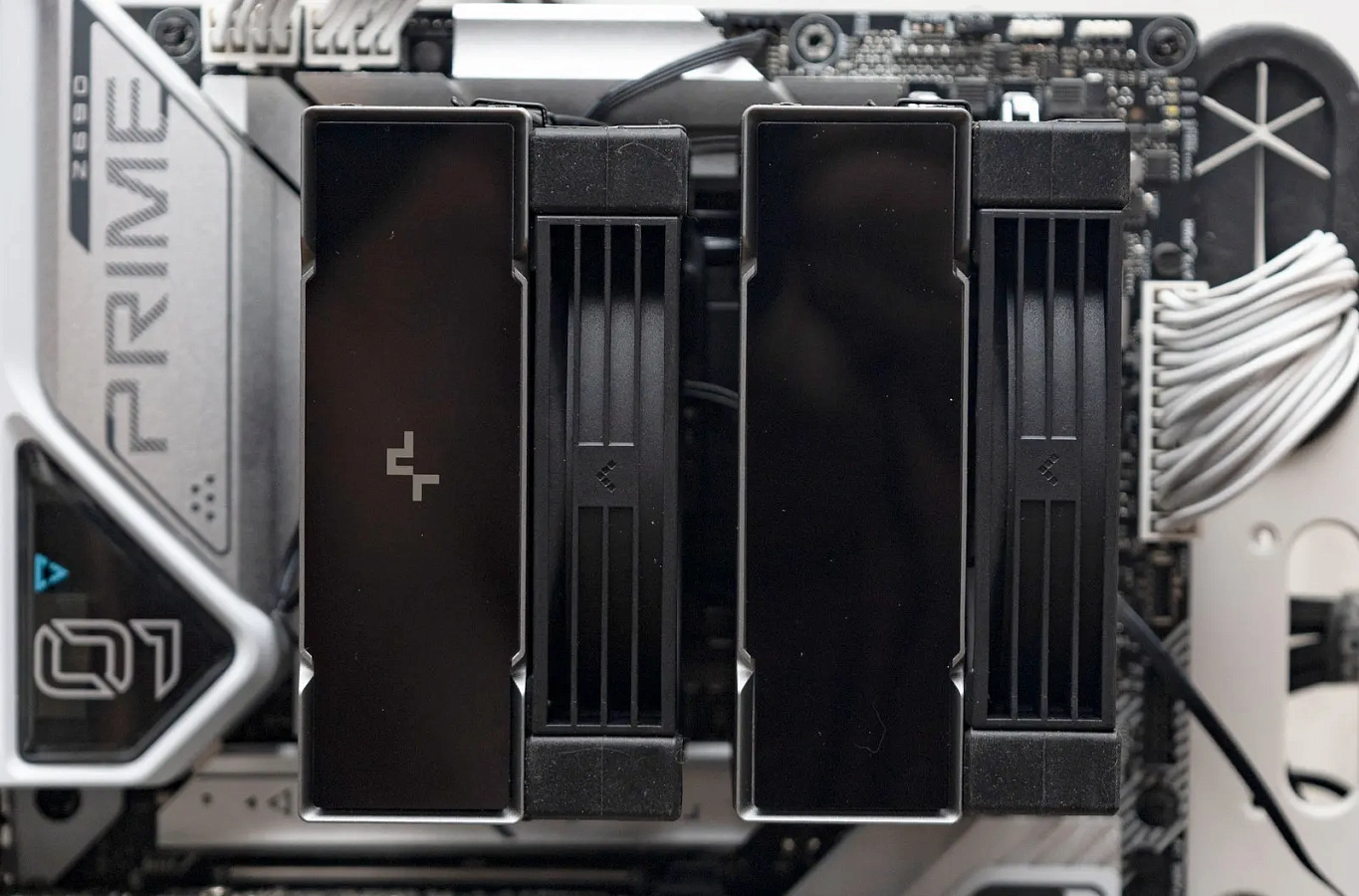

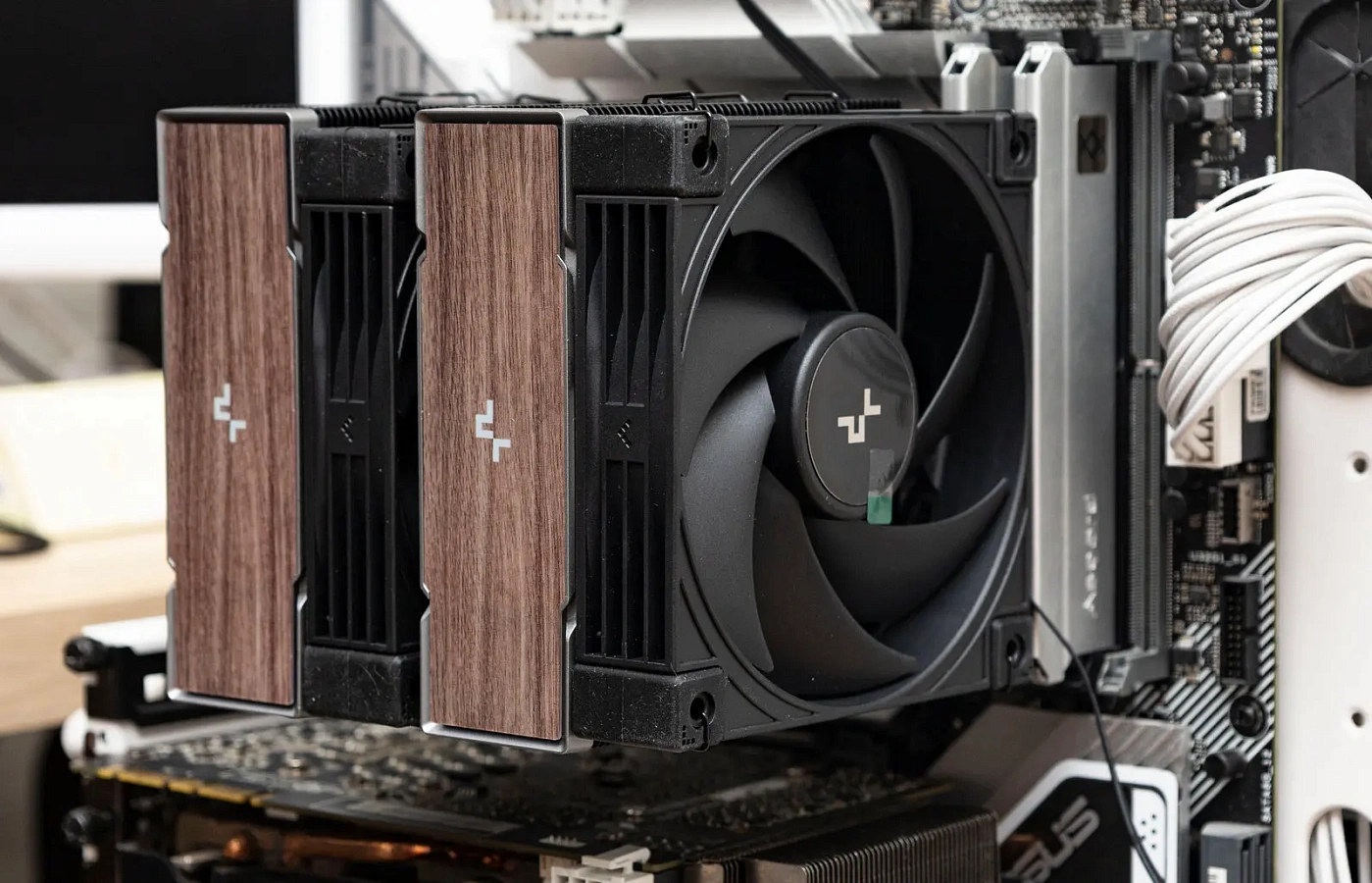

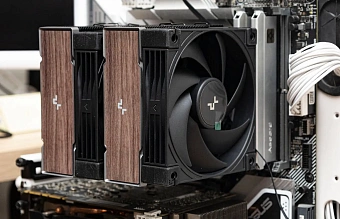

Вентилятор, из-за двухбашенной конструкции, накрывает модули памяти. Но даже их высокие радиаторы не будут проблемой, так как вентилятор можно сместить выше, но это повлияет на эстетику.

Центральный вентилятор, устанавливаем между башен после их крепления на сокет.

Тестирование

Тестовая конфигурация:

Уровень шума

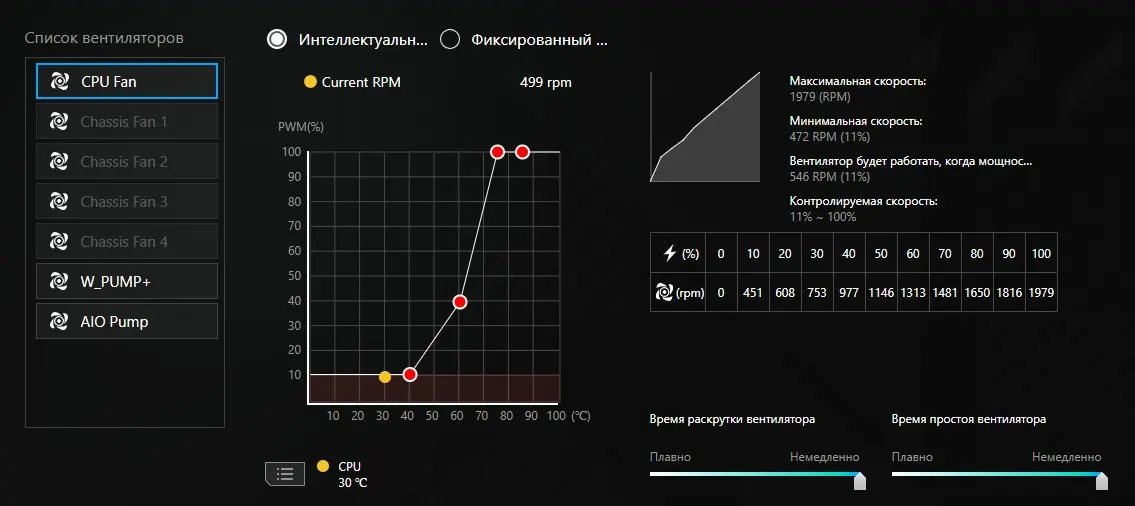

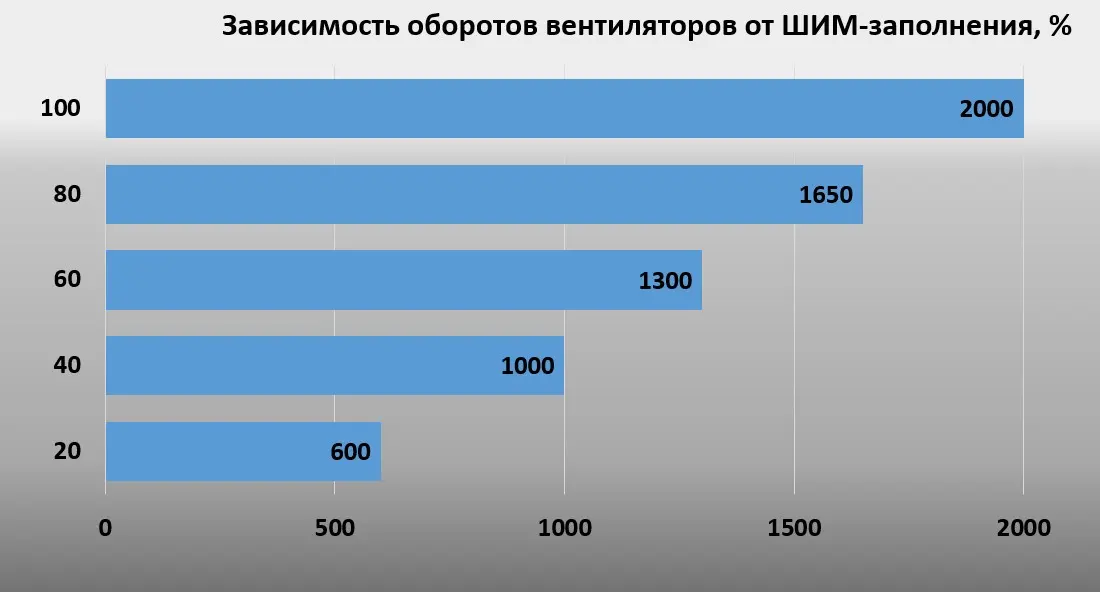

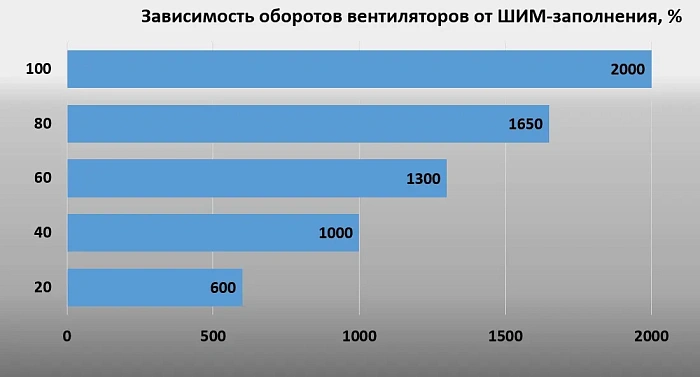

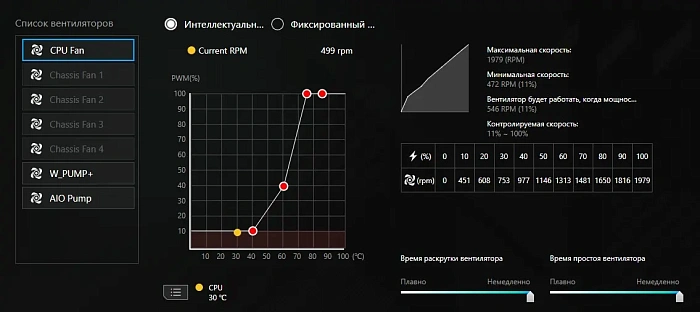

Обороты вентиляторов регулировались утилитой Armoury Crate. Она определила обороты вентилятора от 1980 на 100% ШИМ, до 450 на 10%.

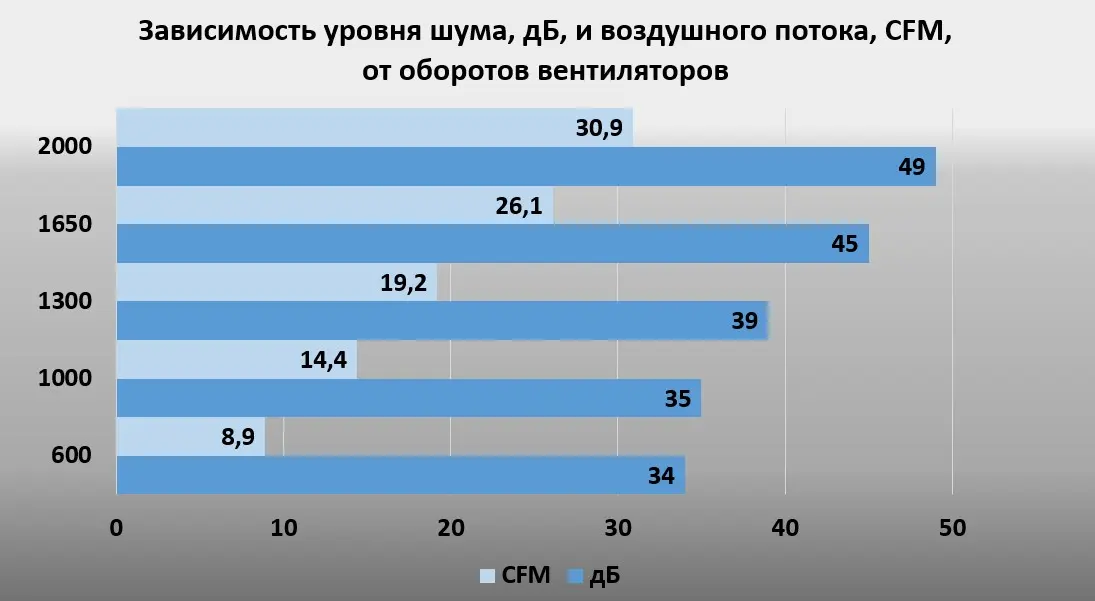

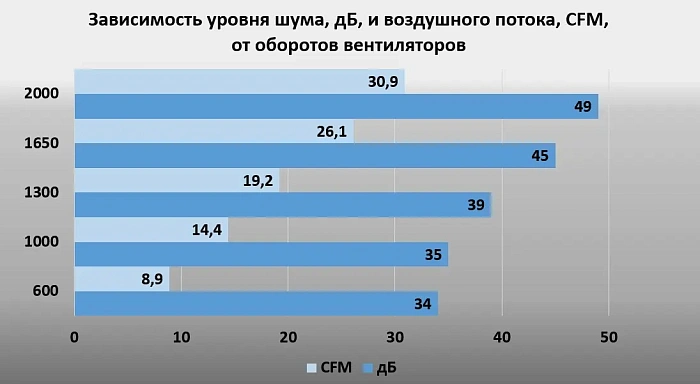

Уровень шума измерялся прибором Benetech GM-1352 с дистанции 20 см от радиатора в открытом тестовом стенде, остальные вентиляторы в пассивном режиме. Фоновый уровень шума в комнате был 33 дБ.

Дополнительно был измерен такой параметр как CFM, прибор анемометр HT-GT8915 присоединялся к внешнему вентилятору, но работали они оба.

До 1000 оборотов вентиляторы работают очень тихо, до 1300 оборотов комфортный уровень шума. Шум на высоких оборотах хорошо слышно, но он вполне приемлем для закрытого корпуса. Присутствует тихий (на уровне фонового шума) стрекот мотора - на расстоянии и в закрытом корпусе его не слышно.

Разницы в этих показателях между разными моделями кулеров нет.

Эффективность

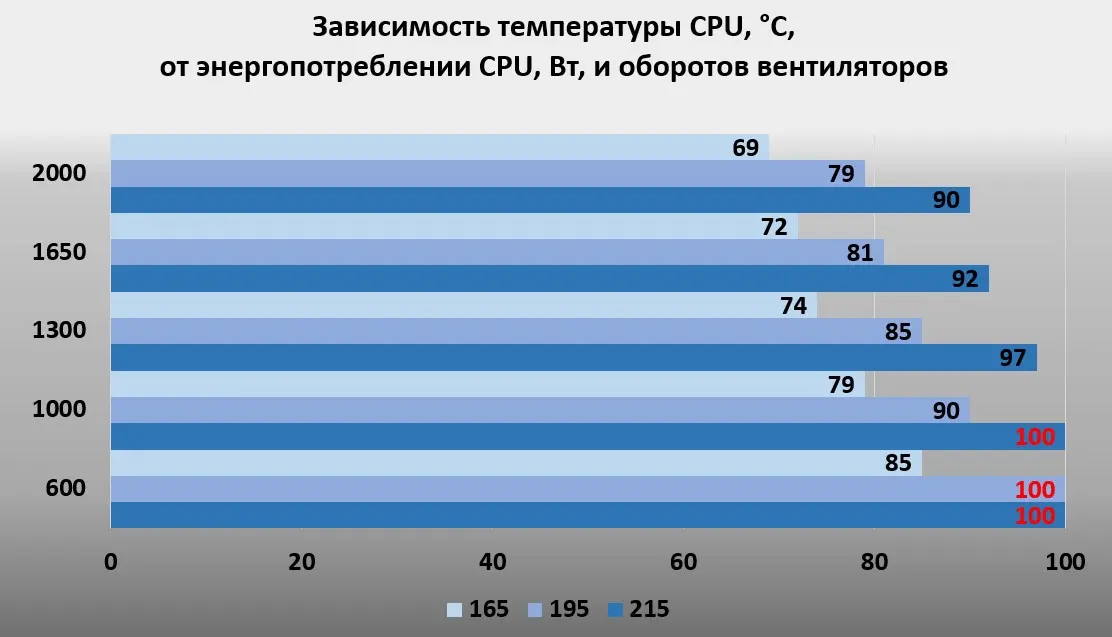

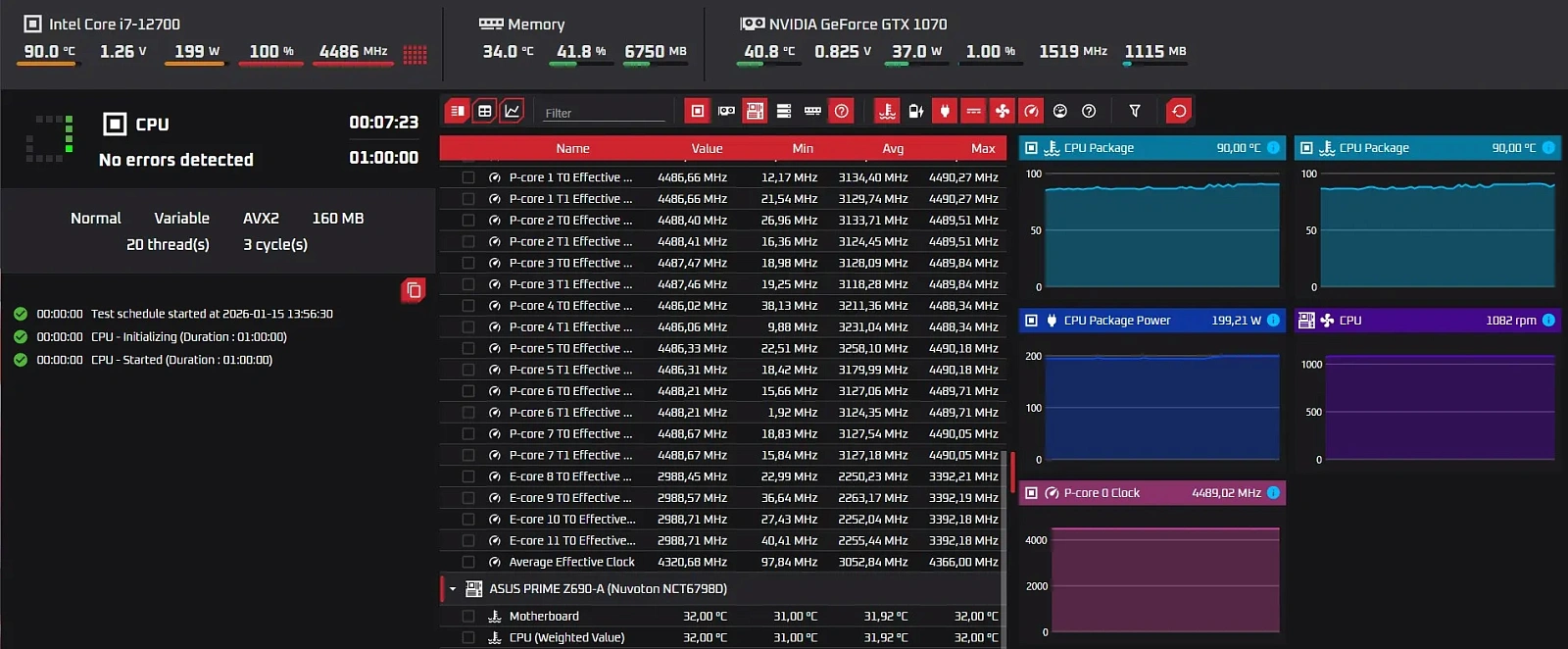

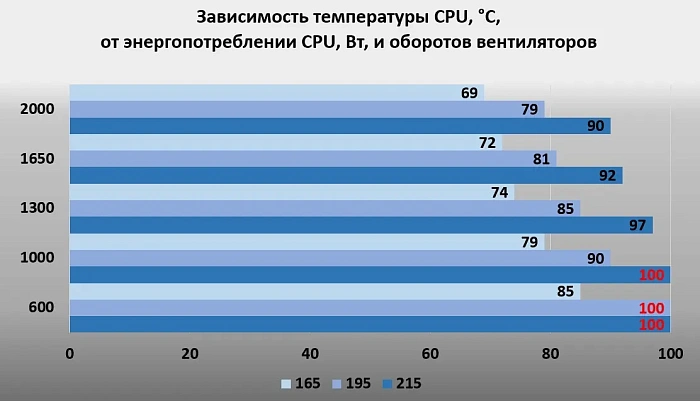

Для тестирования использовалась утилита OCCT 14, тест «CPU» прогонялся до стабилизации температуры CPU Package при разных значениях оборотов вентиляторов. Температура в помещении составляла 22-24°С.

Процессор работал на частоте 4,48 ГГц по P-ядрам при напряжении 1,25 В. При помощи утилиты ASUS Turbo энергопотребление изменялось на значения 165, 195 и 215 Вт.

Были протестированы оба кулера в равных условиях, разница несущественная (от ноля до ±2°С), что можно списать на погрешность измерений. Приводим общие показатели.

При энергопотреблении тестового процессора от 200 Вт и выше кулер справляется с отведением тепла, но только на высоких оборотах. На меньших температуры могут подниматься до 100°С.

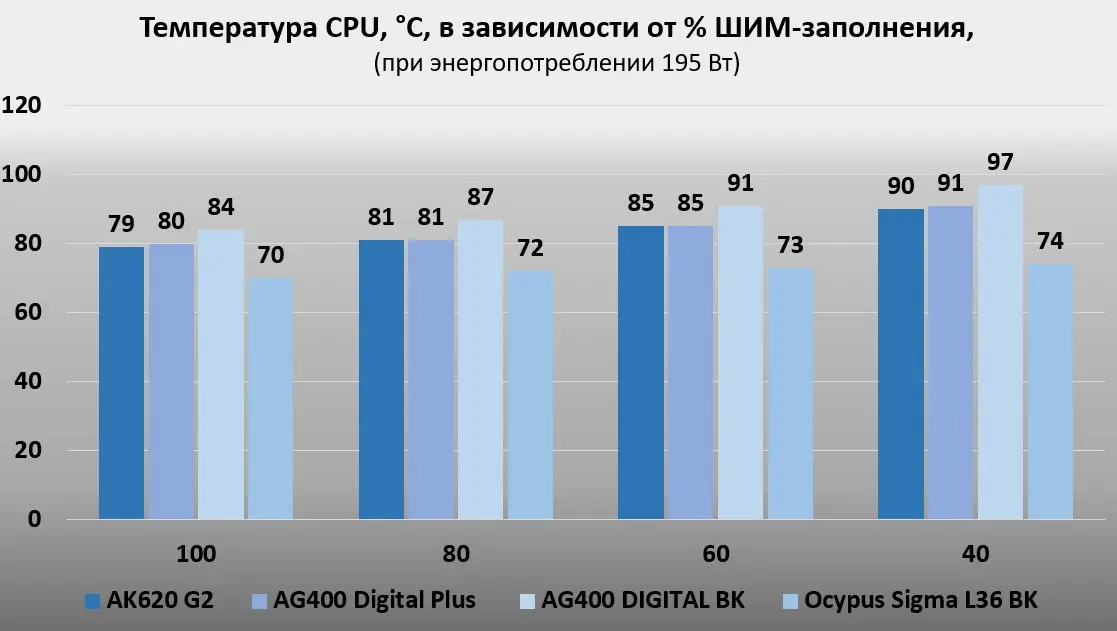

Для понимания эффективности рассматриваемых в обзоре кулеров сравним их с ранее протестированными на этом же стенде в равных условиях кулерами DeepCool AG400 Digital Plus на основе башни с четырьмя тепловыми трубками и двумя вентиляторами, AG400 DIGITAL BK с одним вентилятором и с СЖО Ocypus Sigma L36 BK на основе радиатора 360 мм с тремя вентиляторами.

Как видим, однобашенный кулер на четыре тепловых трубки с двумя вентиляторами DF1202512CM, работающими на оборотах 2000, показывает сравнимые результаты по эффективности охлаждения при энергопотреблении 195-200 Вт.

Но при повышении энергопотребления до 215-220 Вт AG400 не справляется с охлаждением, даже на высоких оборотах двух вентиляторов температура растет до 100°С, тогда как AK620 на высоких оборотах успешно охлаждает тестовый процессор.

Кулер с одним вентилятором демонстрирует разницу в 5-7 градусов.

СЖО, как и следовало ожидать, эффективнее двухбашенного кулера на 9-16°С. Но и стоимость ее выше.

Заключение

Двухбашенные кулеры на основе шести тепловых трубок из серии DeepCool AK620 G2 демонстрируют хорошую эффективность по охлаждению процессоров с энергопотреблением до 220 Вт. При этом два вентилятора работают относительно тихо на максимальных оборотах до 2000 RPM.

Модели G2 и G2 Digital NYX отличаются только наличием у последнего встроенного дисплея и возможностью программного управления поведением вентиляторов. Конструкция и эффективность этих двух моделей полностью одинаковая. За цифровой дисплей придется переплатить всего 1000 рублей, такая разница в стоимости этих моделей.

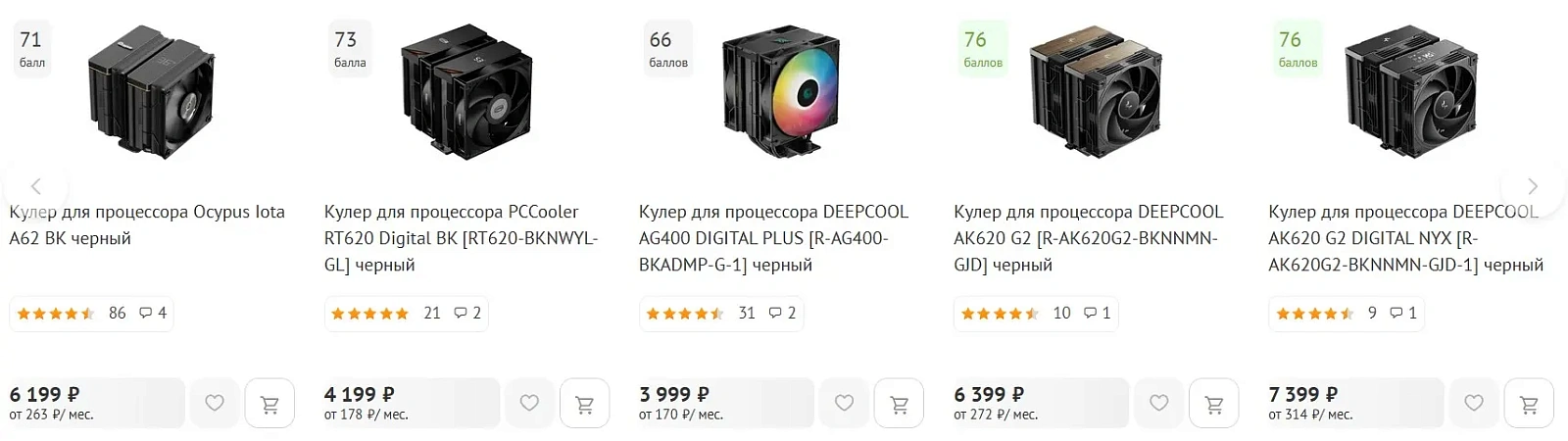

Но стоимость моделей AK620 G2 видится завышенной относительно конкурентов. Многие двухбашенные модели с цифровым дисплеем стоят ощутимо дешевле при схожей эффективности. Без цифрового дисплея двухбашенные варианты с шестью трубками стоят уже на уровне модели AG400 Digital Plus.

Как показывают наши тесты, для отведения тепла от процессоров intel с энергопотреблением до 190 Вт вполне будет достаточно и однобашенного кулера на основе четырех тепловых трубок. А для большей эффективности за цену AK620 G2 Digital NYX уже можно приобрести СЖО.

Плюсы:

Минусы:
