Обзор и тест системы жидкостного охлаждения PCCooler DT360 ARGB Display

Жидкостные системы охлаждения уже давно перестали служить только лишь средством для отвода тепла от процессора. С каждым годом производители стараются не только улучшить их эстетическую составляющую, оборудуя различными вариантами подсветки, но и также нарастить функциональность, превращая СЖО в отдельный умный гаджет. И раз простым экраном с базовым мониторингом уже никого не удивить, то PCCooler пошли дальше, оснастив свою новую линейку СЖО DT360 ARGB Display практически полноценным съемным IPS дисплеем, способным отображать большой спектр информации. В ходе данного обзора поделимся не только опытом использования дисплея, но также проведем сравнение производительности с другими системами охлаждения.

Спецификации

Вентиляторы

Упаковка и комплектация

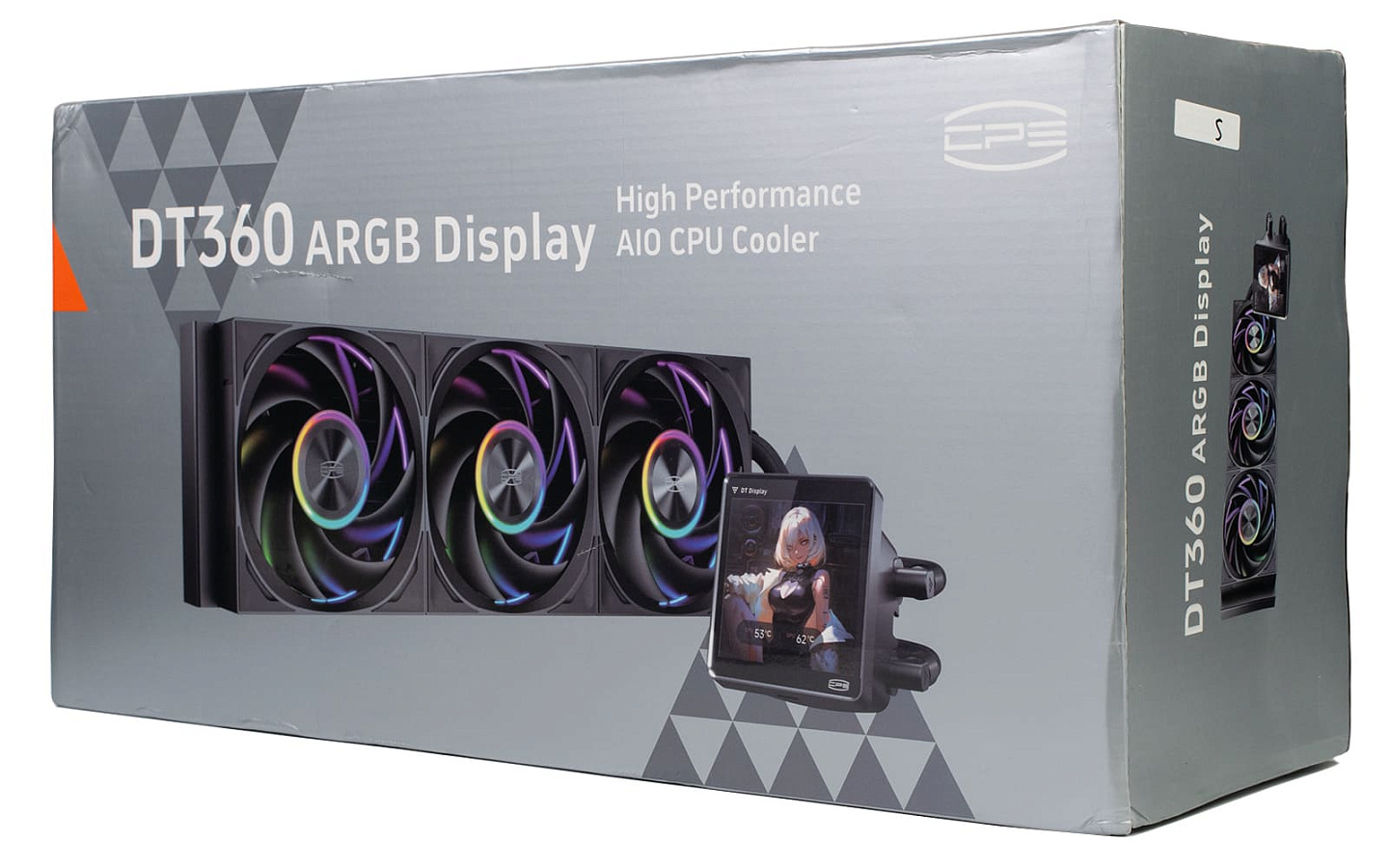

Упаковка СЖО PCCooler DT360 ARGB Display по оформлению идентична той, что используется во всех современных решениях производителя, и представляет собой картонную коробку серебристого цвета с крупным цветным изображением системы охлаждения, демонстрирующим не только подсветку вентиляторов, но и главную особенность данного продукта - крупный цветной дисплей.

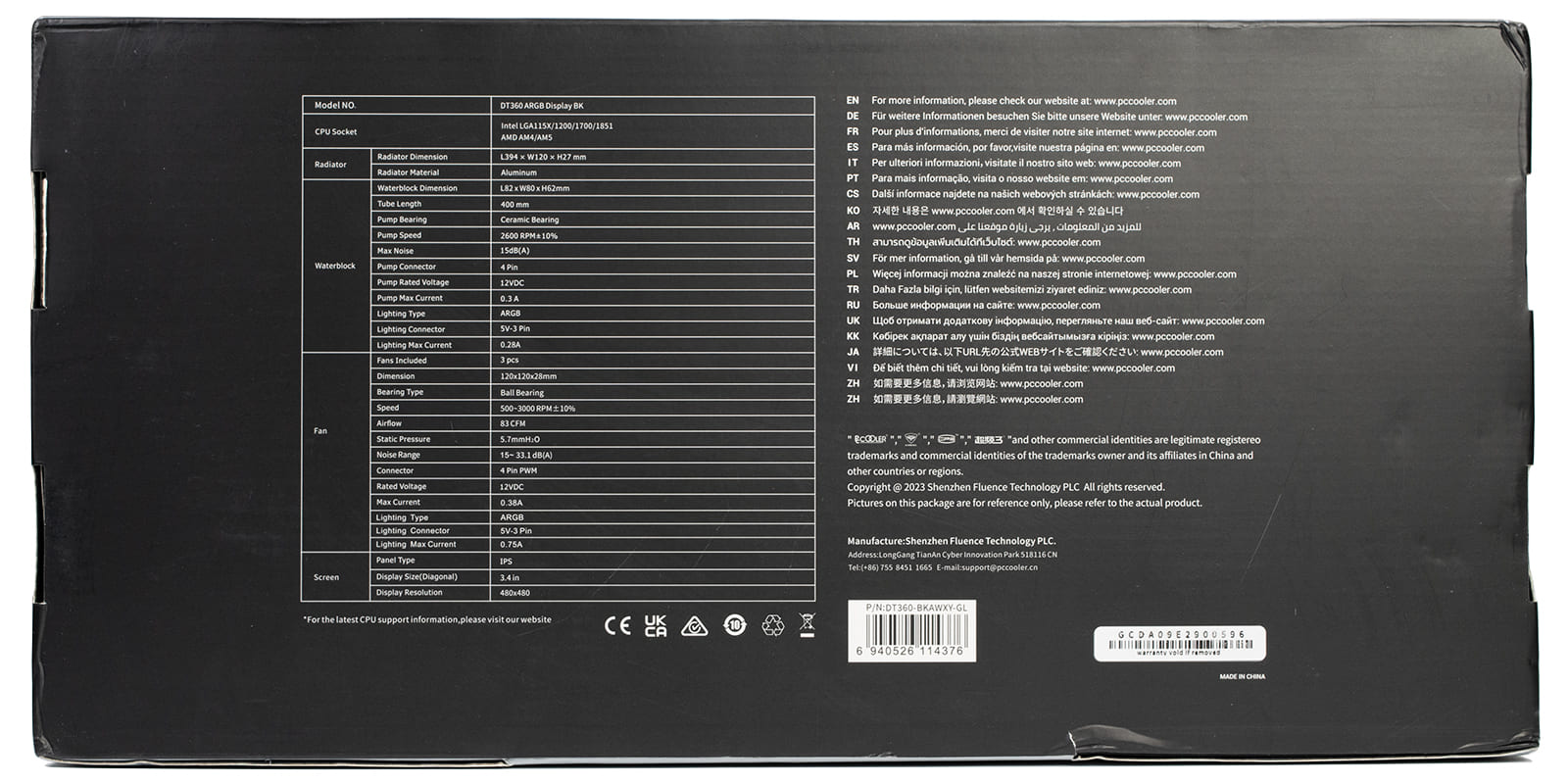

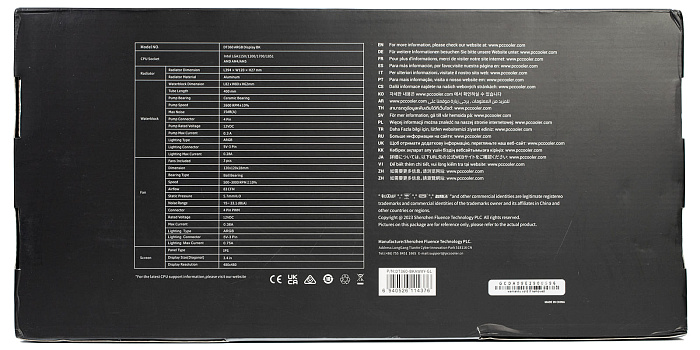

С обратной стороны упаковки размещен подробный список технических характеристик.

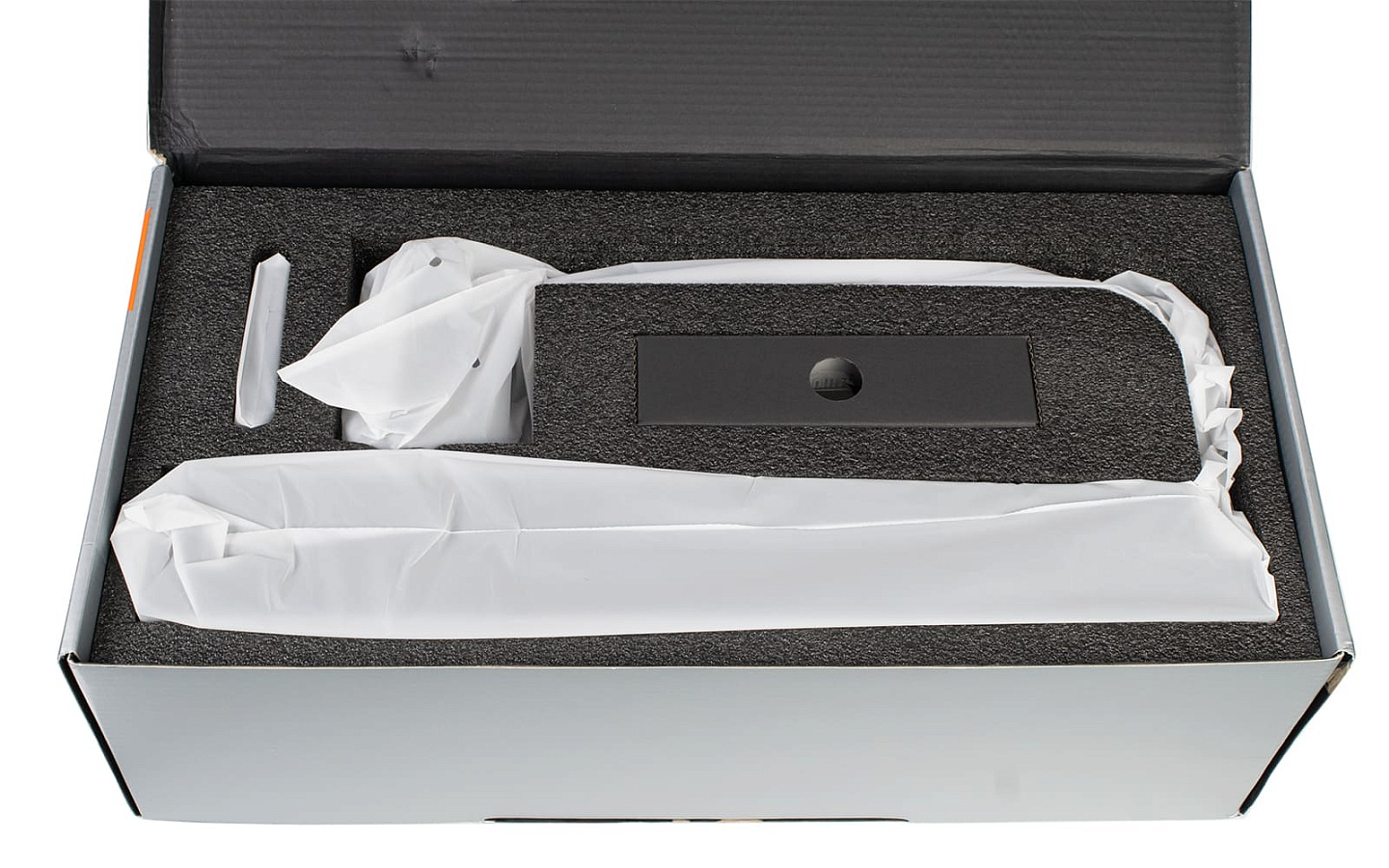

Внутри упаковки нас встречает система охлаждения, аккуратно уложенная во вспененном материале, надежно защищающим СЖО при транспортировке. Весь крепеж размещен в отдельной картонной коробочке.

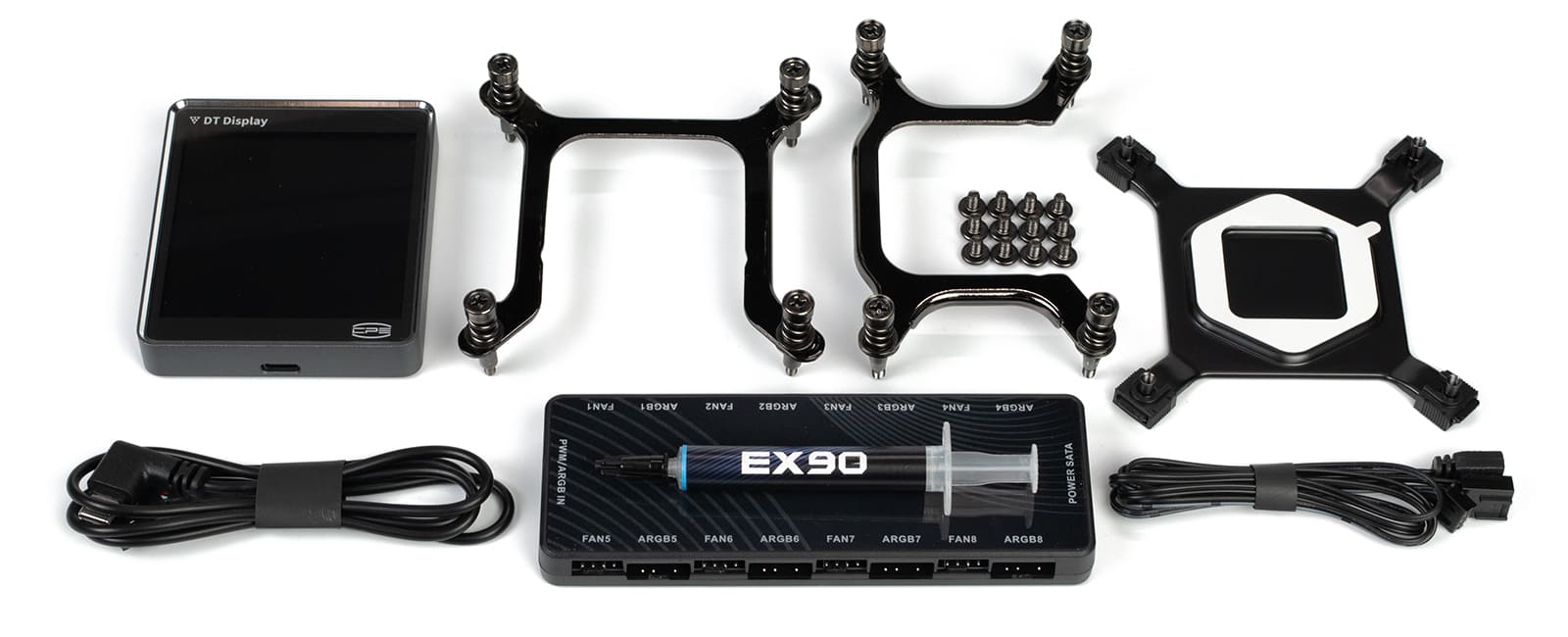

Набор креплений выглядит лаконичным и дружелюбным для конечного пользователя: количество составных деталей сокращено до минимума. В комплект поставки входят входят две пары быстросъемных монтажных кронштейнов с подпружиненными винтами, один из которых уже из коробки установлен на водоблок. Для Intel используется прочный металлический бэкплейт с подвижными стойками, что позволяет использовать его как с устаревшими, так и с современными сокетами, а для AMD предусмотрено использование родного бэкплейта материнской платы. Помимо этого в комплекте присутствуют наборы винтов для крепления радиатора в корпусе, хаб для подключения вентиляторов и подсветки с разветвителем длиной 50 см, а также IPS дисплей, подключаемый кабелем USB - USB Type-C длиной 85 см. Также по традиции производитель комплектует свои системы охлаждения фирменной термопастой PCCooler EX90, количества которой будет достаточно для 2-3 применений.

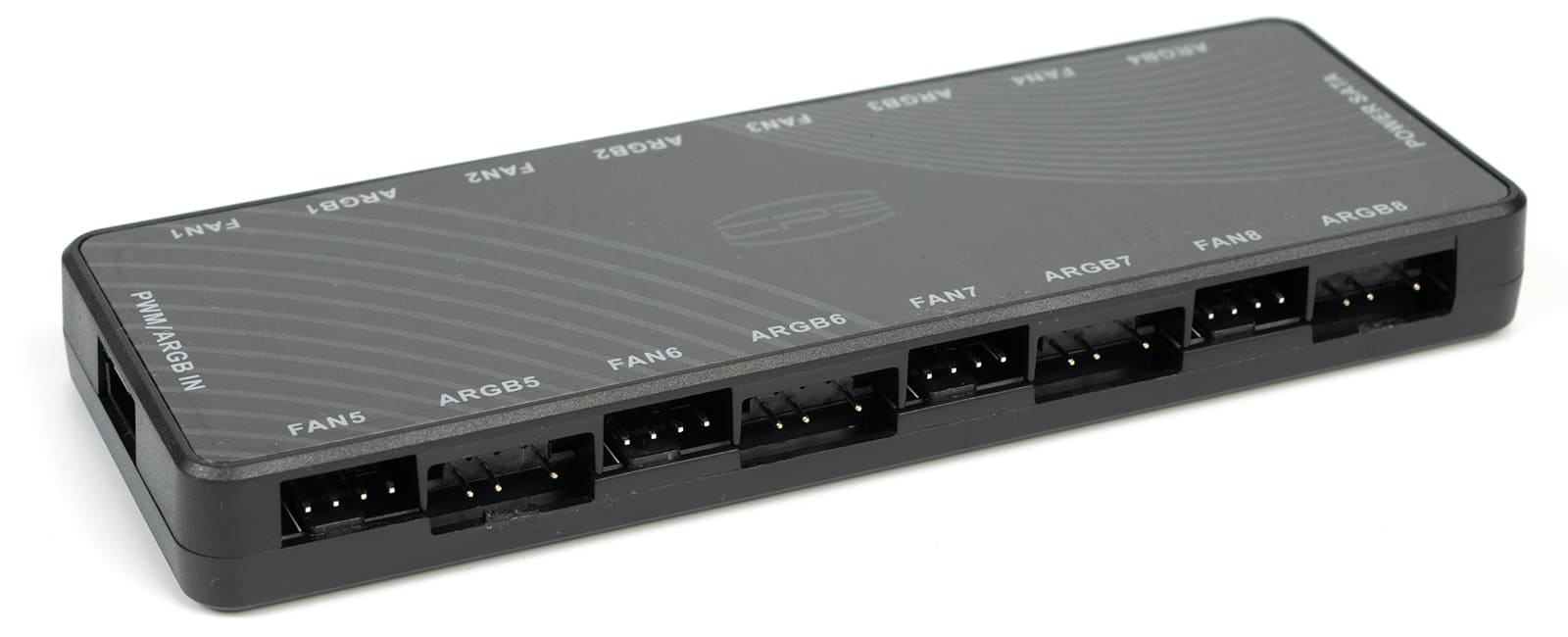

Хаб для вентиляторов выполнен из пластика и имеет размеры 132 х 47 х 19 мм. Он позволяет подключить до 8 вентиляторов с ARGB подсветкой. Питание осуществляется через разъем SATA-Power. Основание хаба сделано магнитным, что позволит аккуратно закрепить его в любом подходящем месте корпуса.

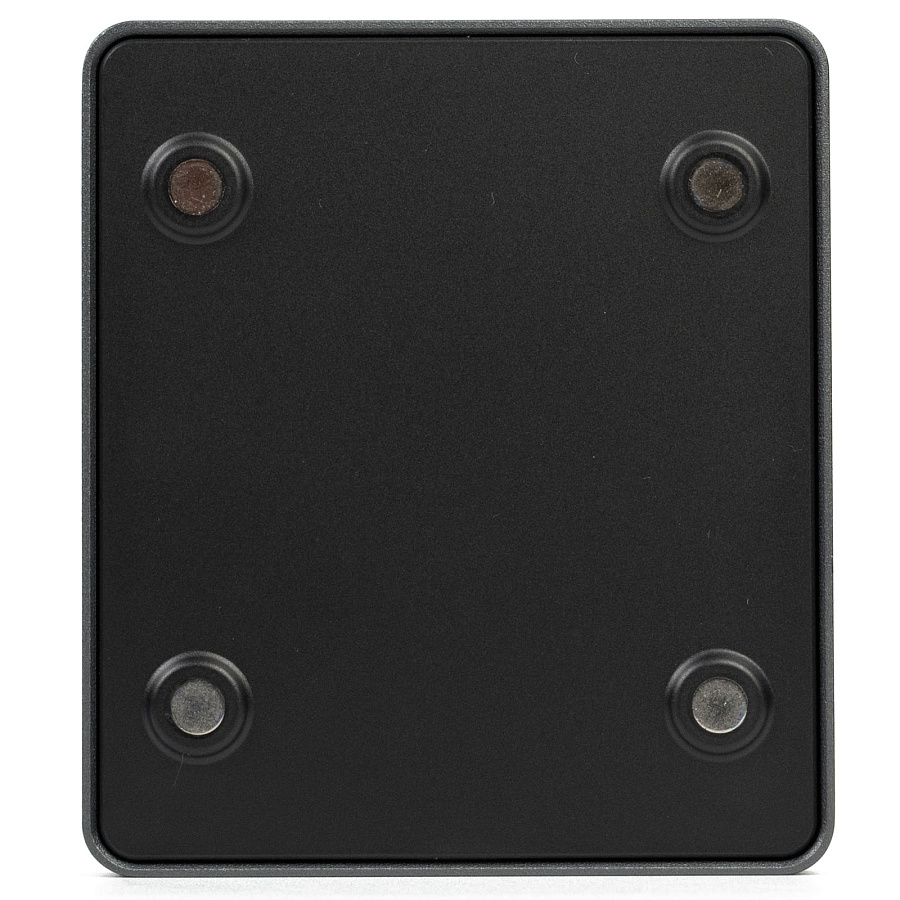

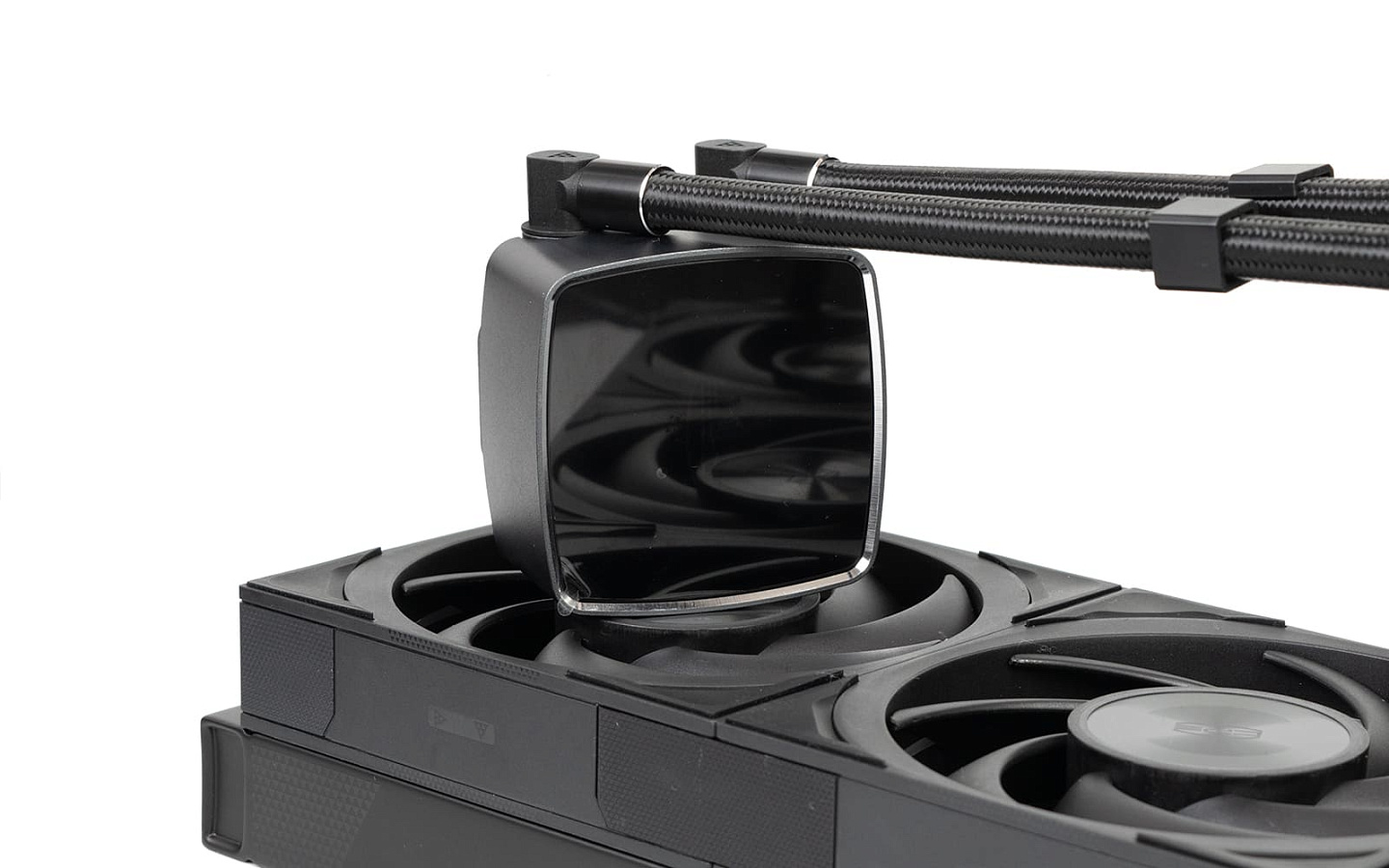

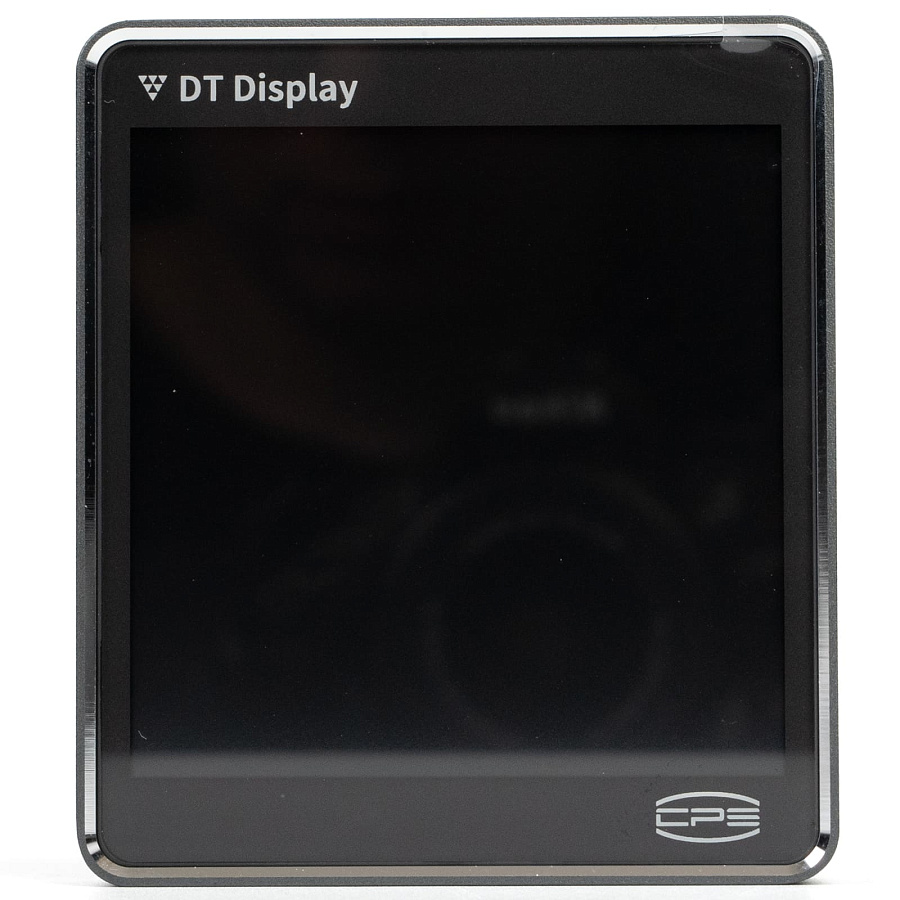

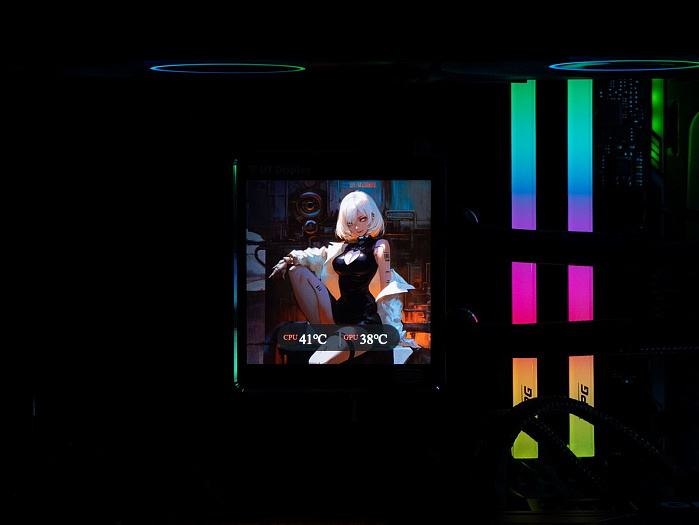

Основной изюминкой PCCooler DT360 ARGB Display, как можно понять из названия, является IPS дисплей диагональю 3,4 дюйма и разрешением 480х480 пикселей. Корпус выполнен из алюминия, а его размеры составляют 70 х 79 х 13 мм, при этом размеры непосредственно экрана составляют 60 х 60 мм. С обратной стороны корпуса расположены 4 магнита, позволяющие закрепить дисплей как на водоблоке, так и на любой другой металлической поверхности корпуса ПК.

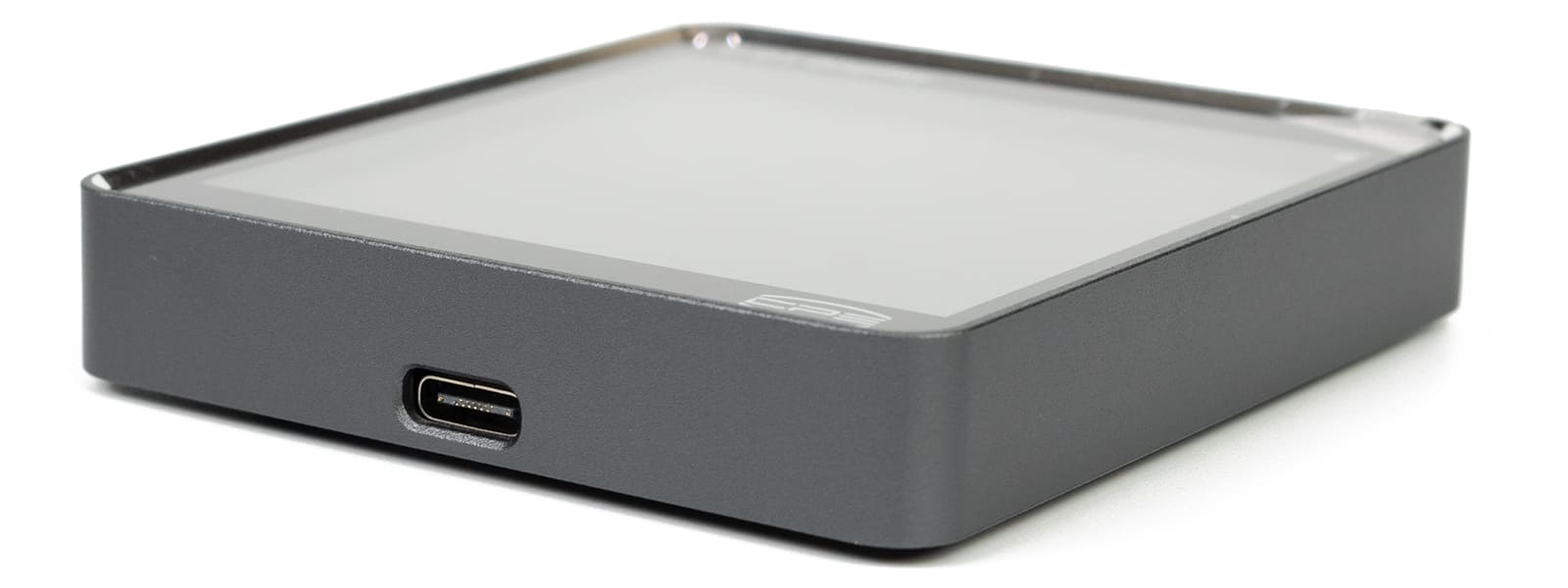

Для подключения дисплея используется разъем USB Type-C. Для корректной работоспособности требуется установить фирменное приложение, функциональность которого мы рассмотрим позднее.

Внешний вид

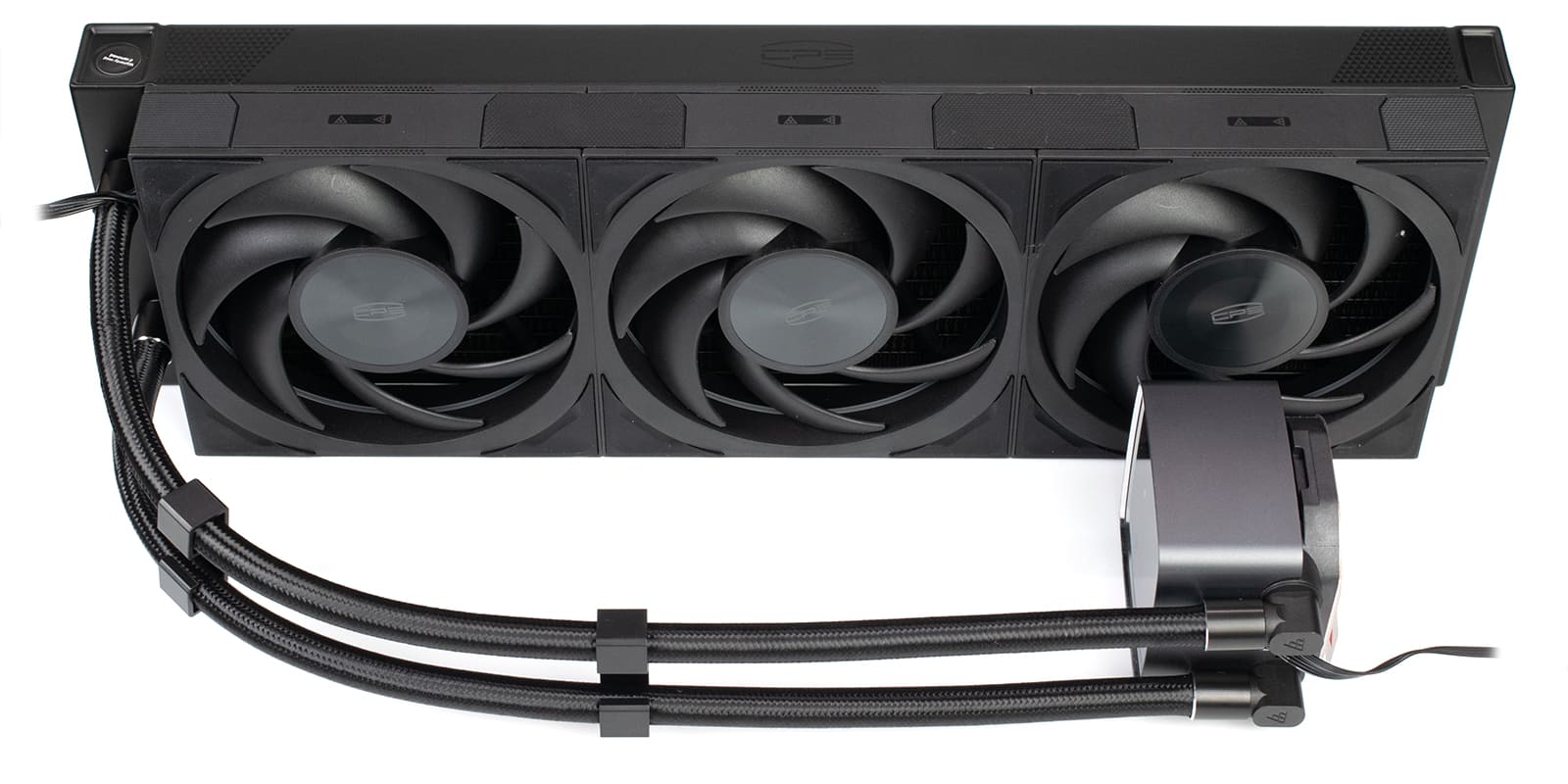

PCCooler DT360 ARGB Display представляет собой готовую необслуживаемую СЖО с водоблоком, объединенным в одном корпусе с помпой. Система охлаждения из коробки поставляется в собранном виде с предварительно установленными на радиатор вентиляторами.

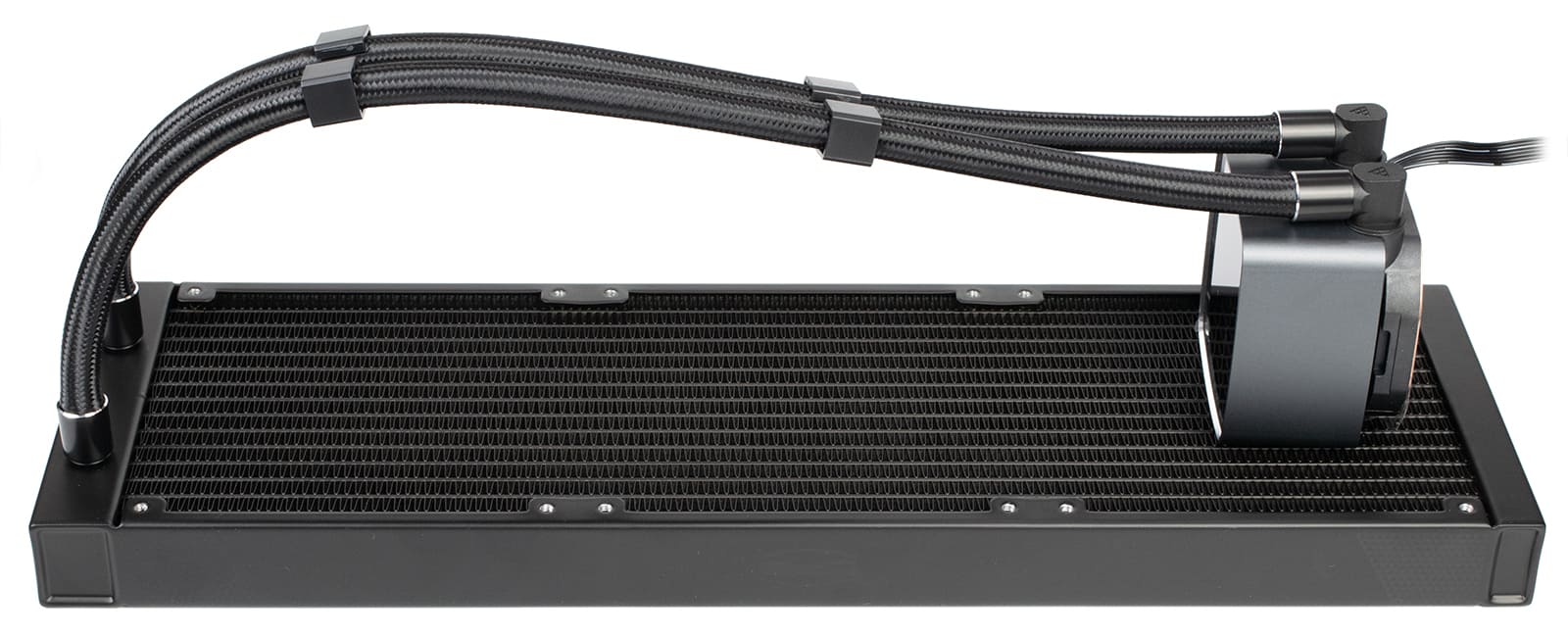

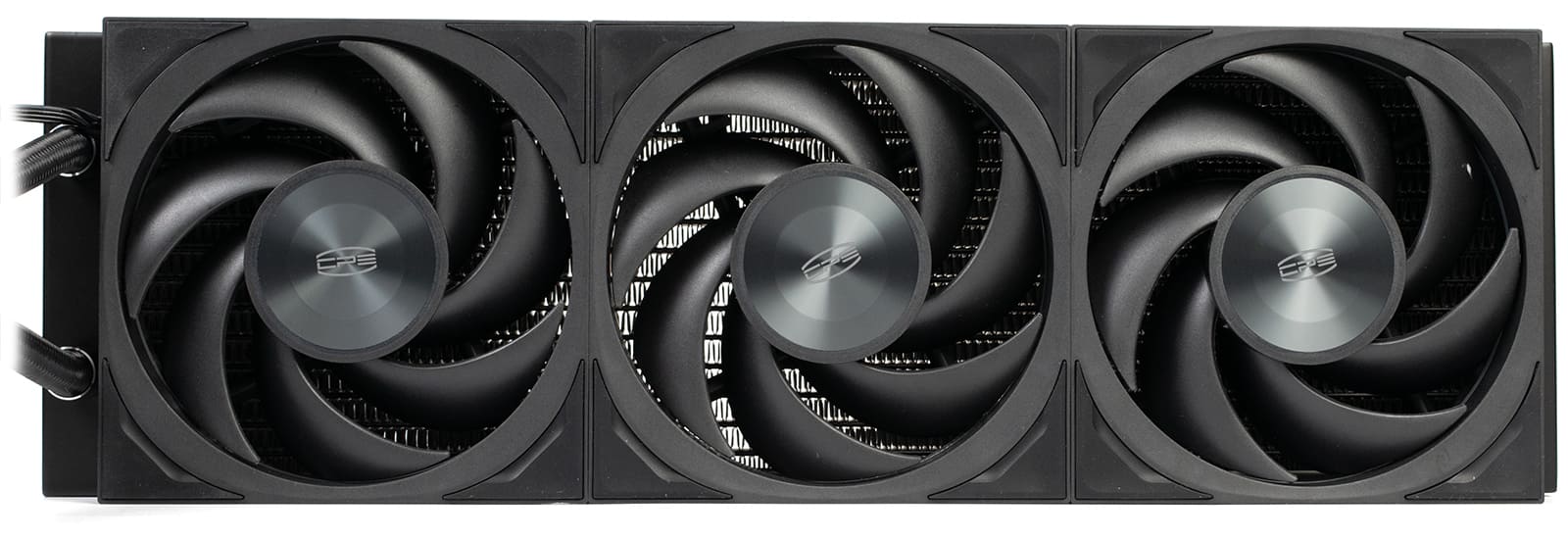

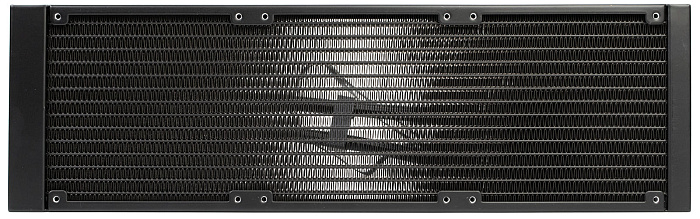

К нам на обзор попала модель в черном цвете, оснащенная 360 мм алюминиевым радиатором. Также можно приобрести и версию в белом цвете. На момент написания обзора информация о других вариантах исполнения отсутствует.

Металлические фитинги, соединяющие трубки с радиатором, выполнены неповоротными, что, впрочем, свойственно подавляющему большинству необслуживаемых систем жидкостного охлаждения.

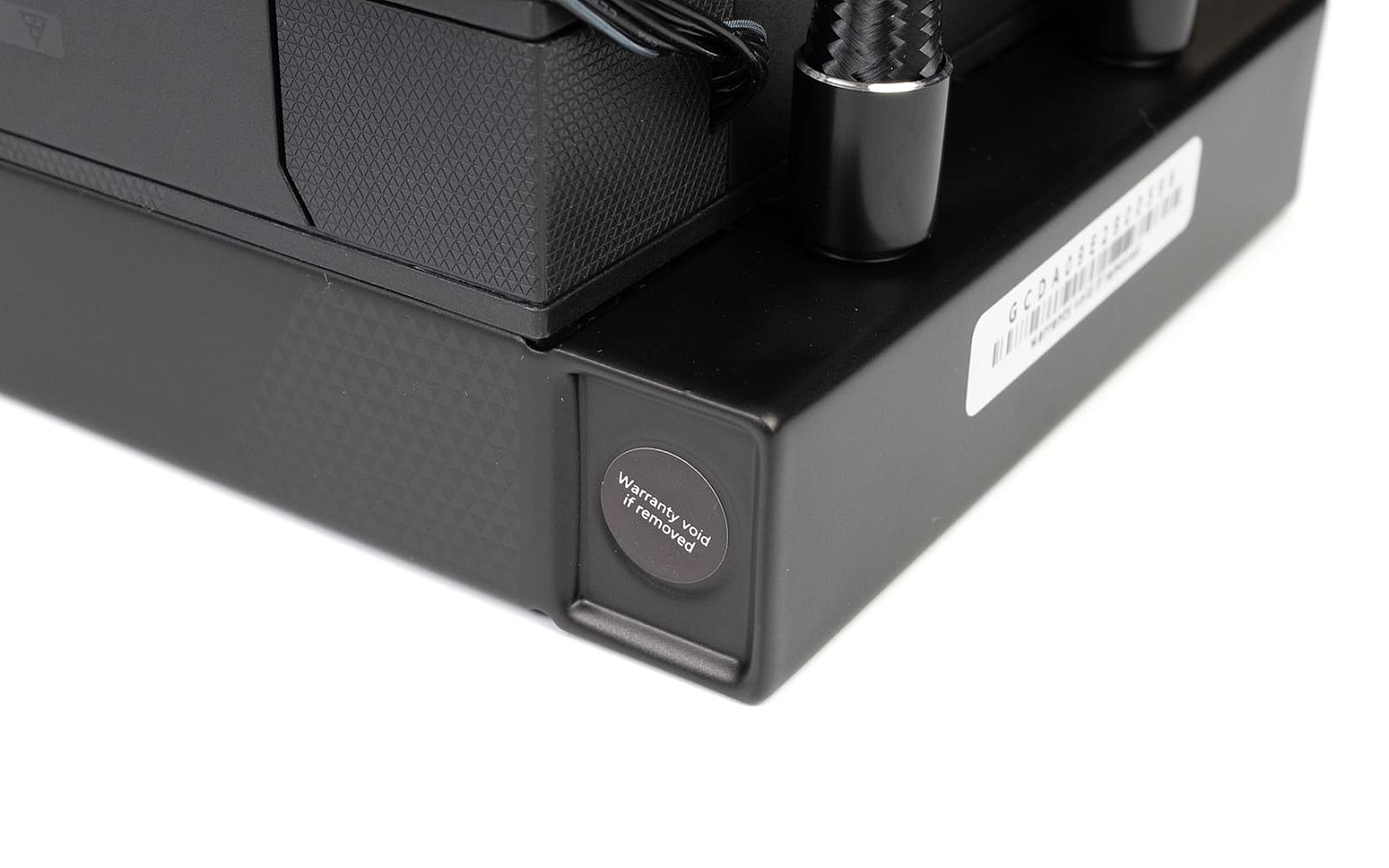

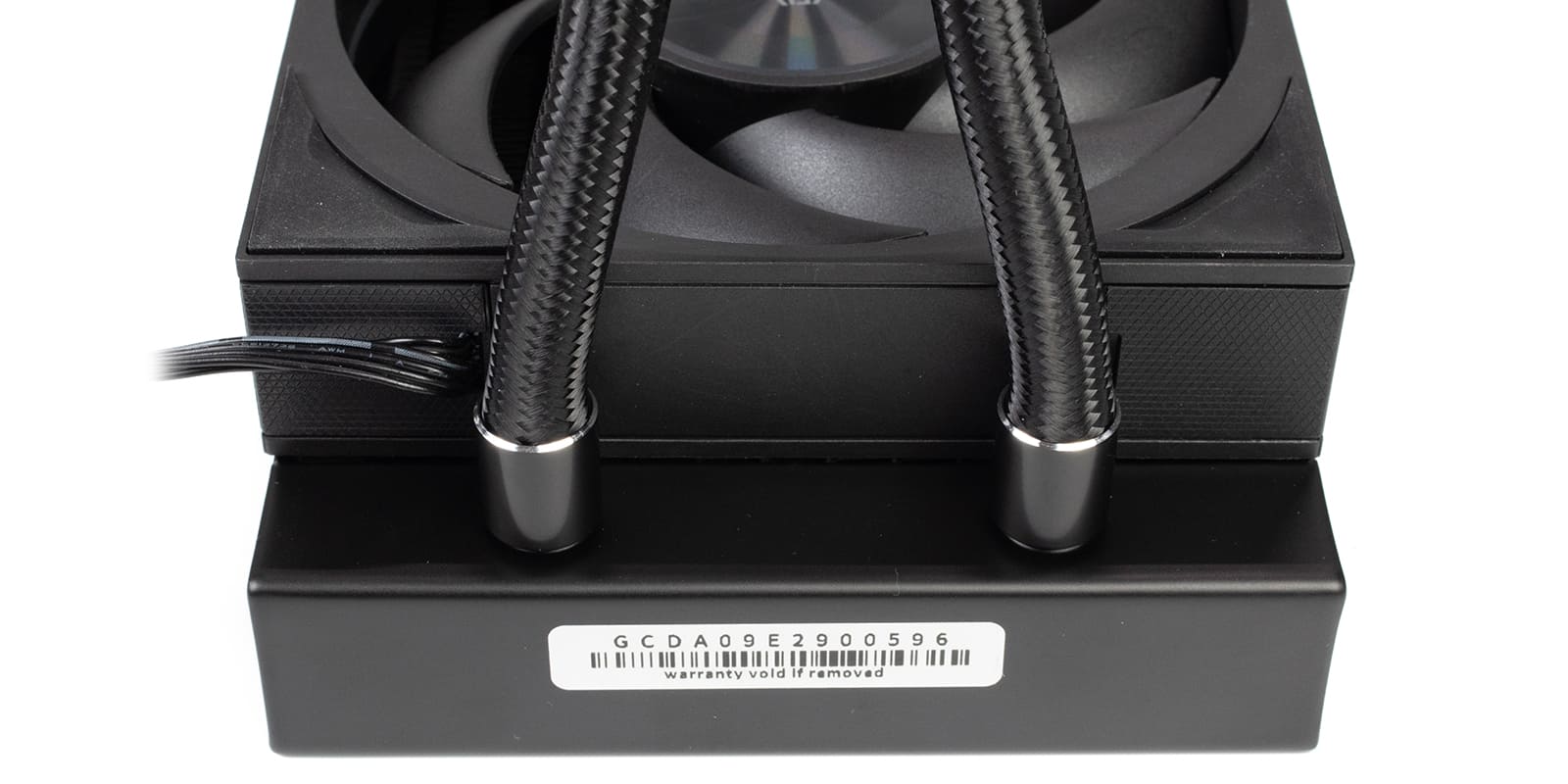

С торца радиатора наклеена гарантийная пломба, удаление которой приведет к аннулированию гарантии. Отверстия для самостоятельного долива или замены жидкости в конструкции не предусмотрены.

Длина трубок составляет 400 мм, что является достаточным значением для комфортной установки в среднестатистическом корпусе. Шланги имеют диаметр 10 мм (хотя у многих конкурентов на рынке 12 мм) и выполнены в нейлоновой оплетке, а их жесткость находится на среднем уровне, что не создает проблем ни при установке системы охлаждения, ни при дальнейшей их укладке.

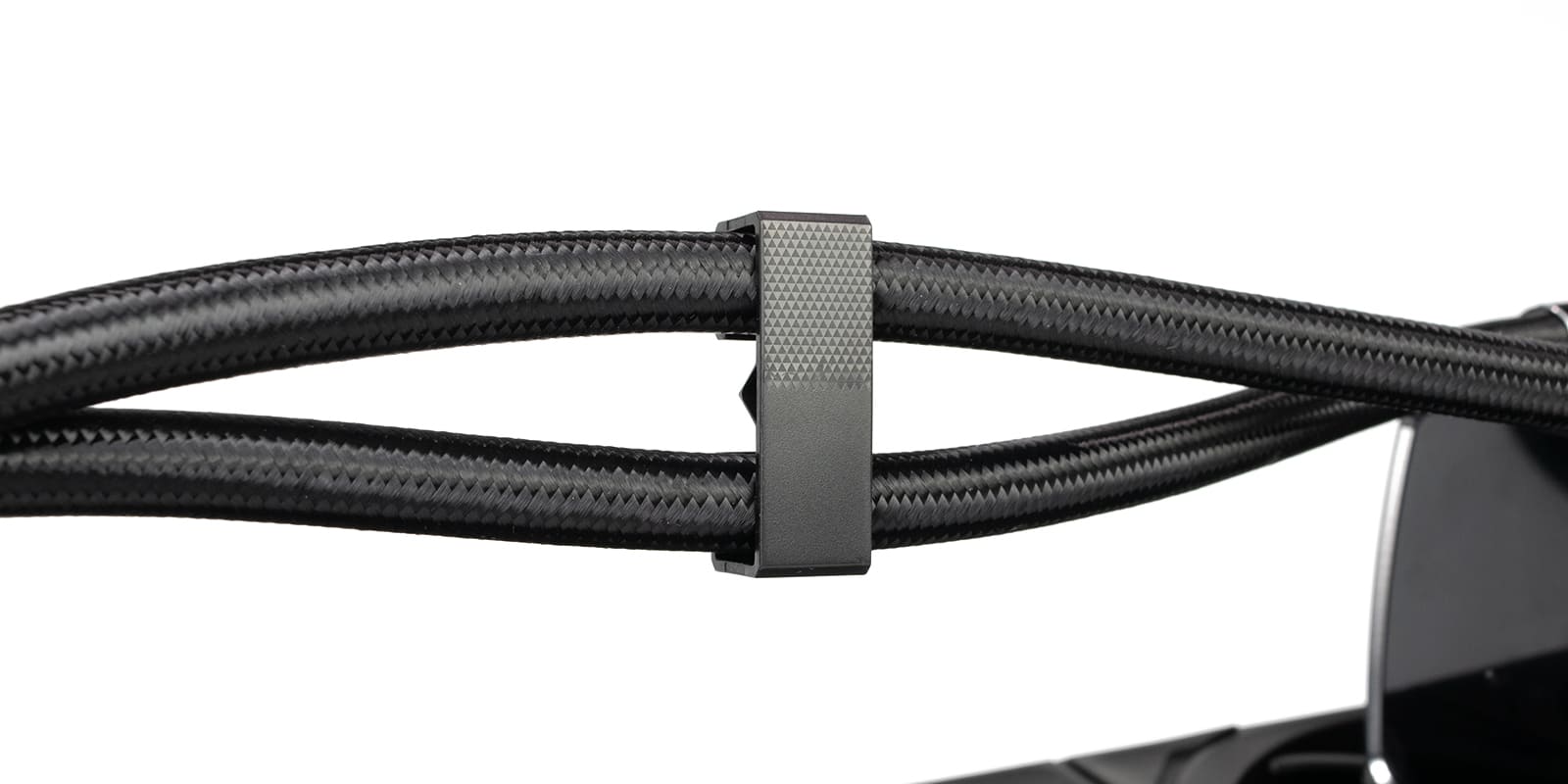

Для аккуратного размещения шлангов предусмотрено два съемных подвижных пластиковых фиксатора.

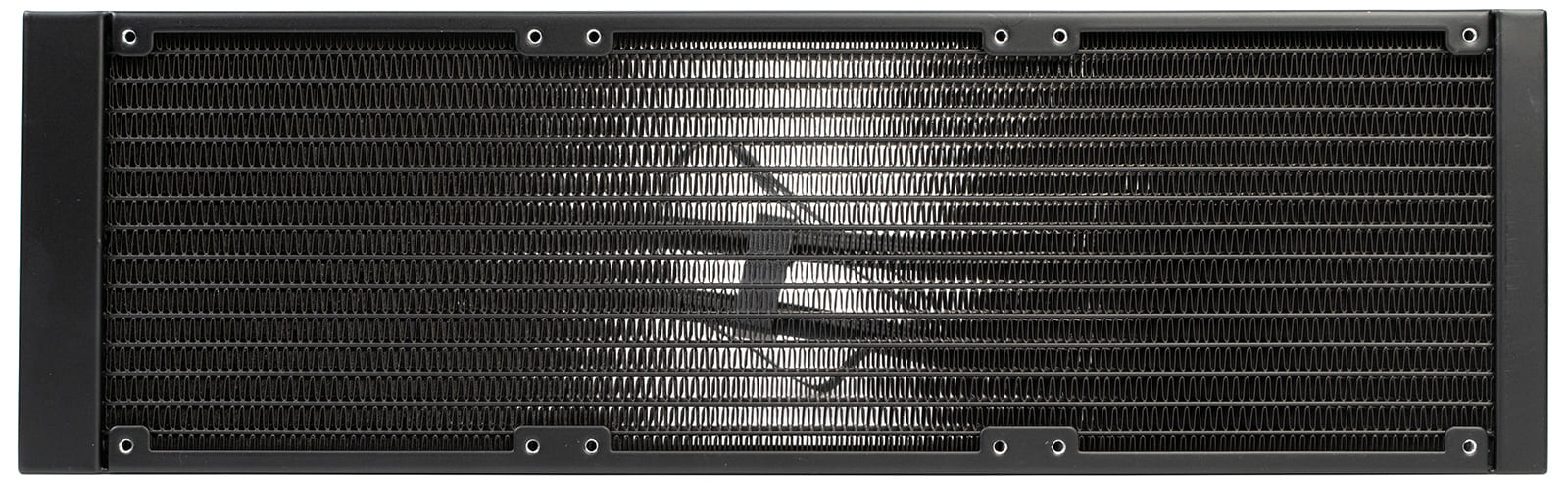

Еще одной особенностью DT360 ARGB Display является радиатор с увеличенным до 14 количеством каналов циркуляции охлаждающей жидкости (большинство решений на рынке используют лишь 12 канальную компоновку). Такое решение позволяет ускорить теплообмен, что должно положительно сказаться на качестве охлаждения. Увеличение количества каналов без изменения физических размеров радиатора, ожидаемо, привело к сокращению расстояния между ними с 8 до 7 мм. Между собой они по-прежнему соединены при помощи гофрированной алюминиевой лентой, жесткость которой находится на среднем уровне, что исключает ее деформацию от небольшого физического воздействия.

На верхней части водоблока расположен логотип производителя с ARGB-подсветкой, прикрытый стеклом. А по периметру располагается хромированная окантовка.

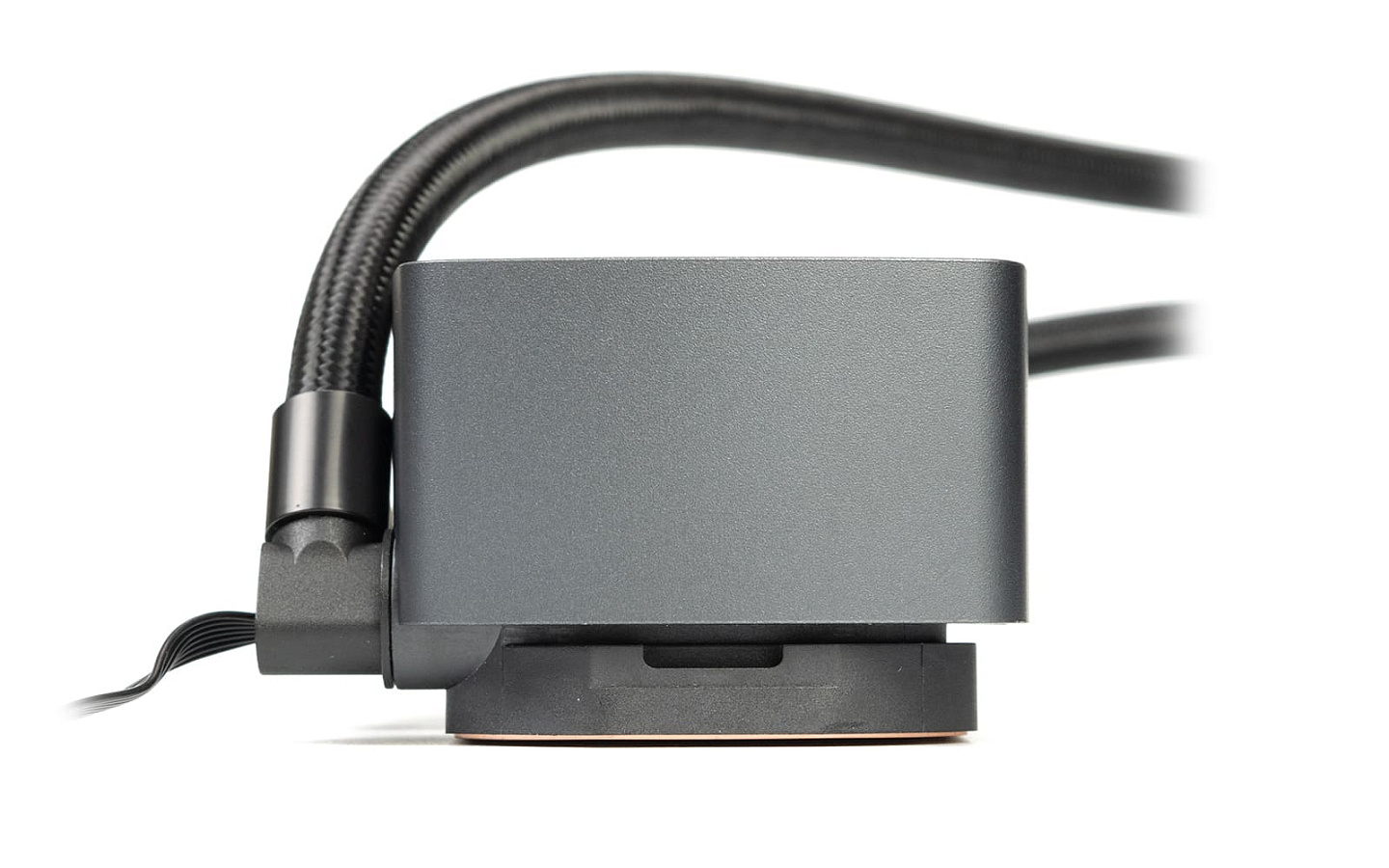

Как и во всех AIO решениях водоблок совмещен в одном корпусе с помпой. В конструкции используется модернизированная высокопроизводительная помпа 2-го поколения с керамическим подшипником, развивающая 2600 об/мин. При этом возможность регулировки ее оборотов отсутствует. Корпус выполнен из матового пластика, а его размеры составляют 82 х 80 х 62 мм.

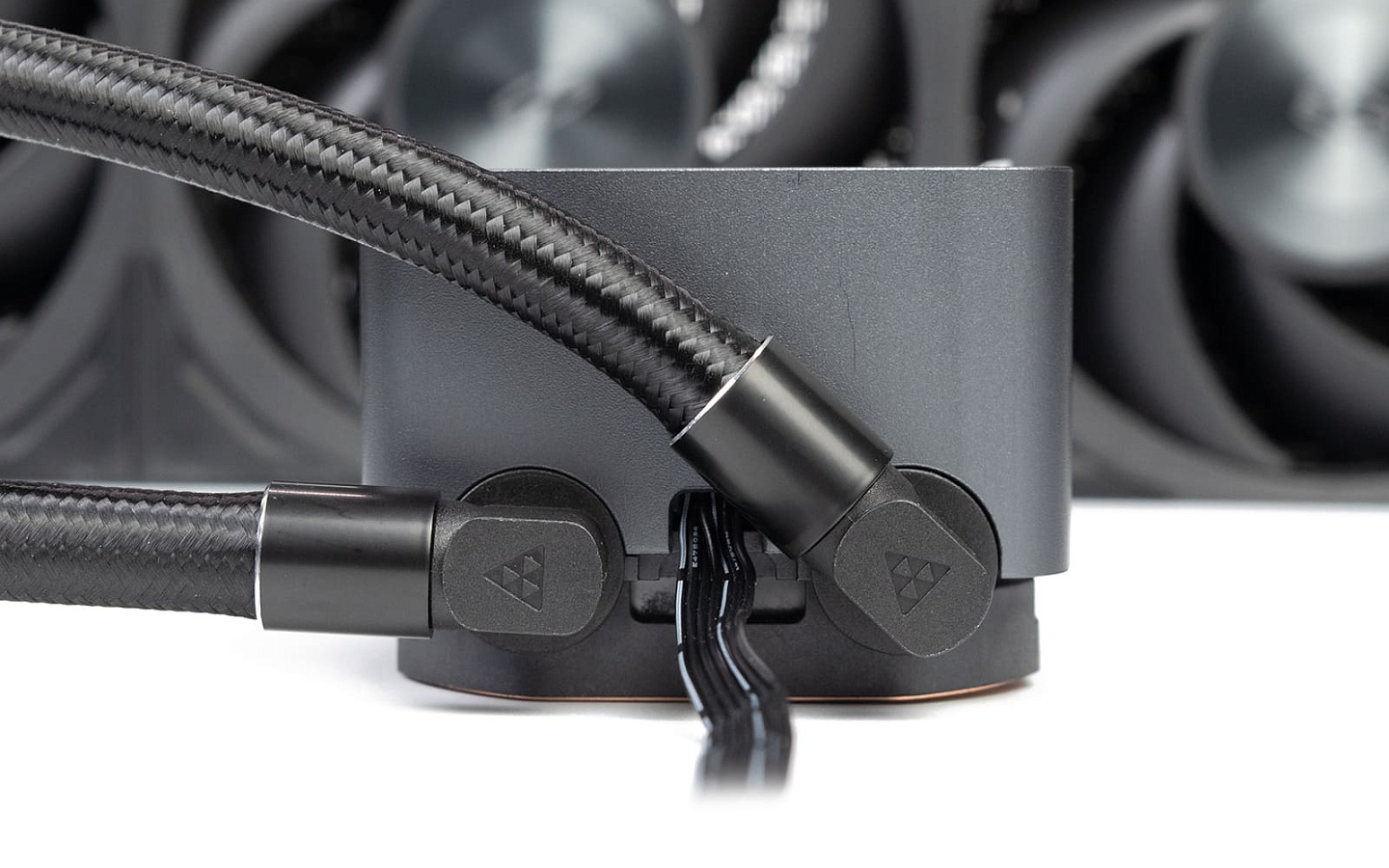

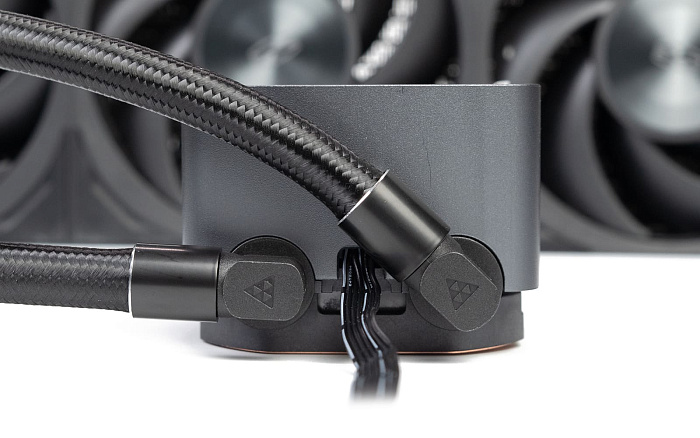

Пластиковые фитинги сделаны поворотными, что позволяет аккуратно ориентировать шланги в нужном направлении, при этом ограничителем угла выступает лишь их взаимное расположение. Однако чрезмерное усилие, необходимое для их поворота, немного настораживает. Да, это исключает их самопроизвольный поворот при установке и дальнейшей эксплуатации, но при этом повышает шанс их повреждения пользователем.

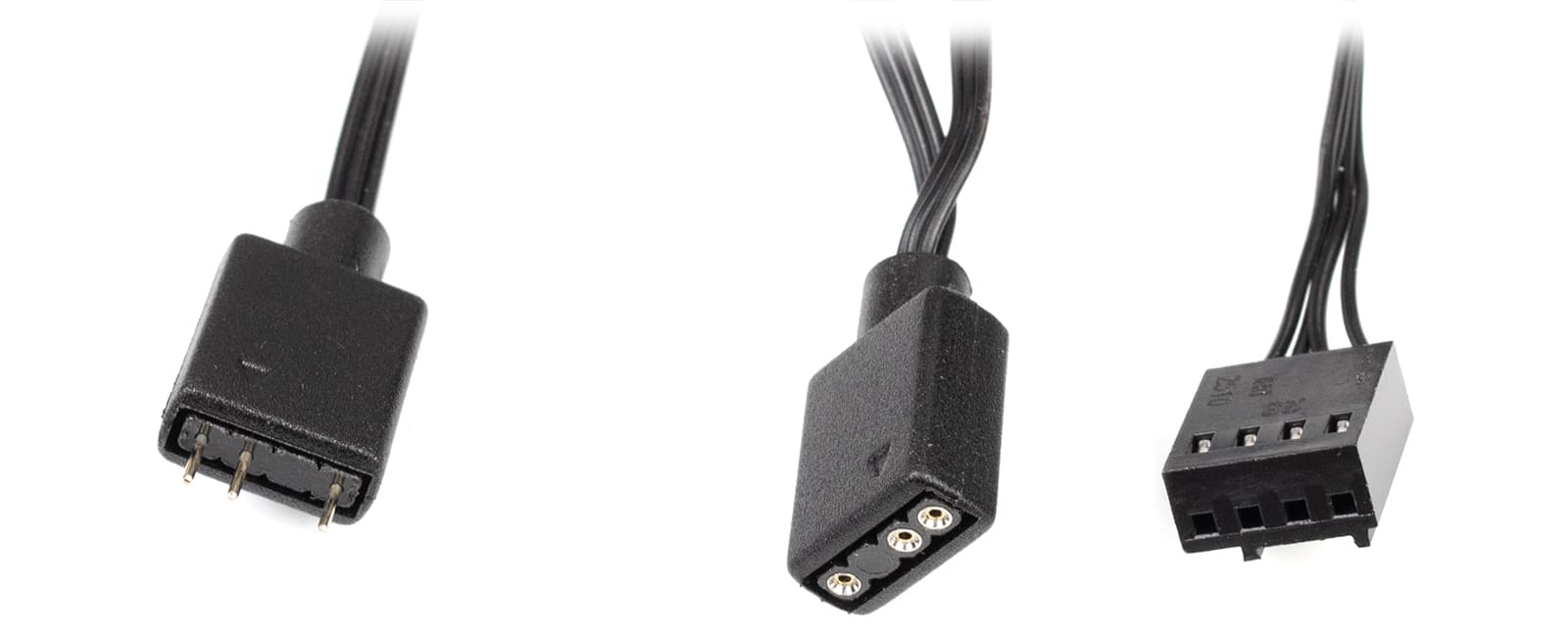

Питание помпы осуществляется при помощи 44 см кабеля с 4-пин разъемом на конце. Для подключения адресной подсветки логотипа используется 3-пин кабель длиной 44 + 10 см.

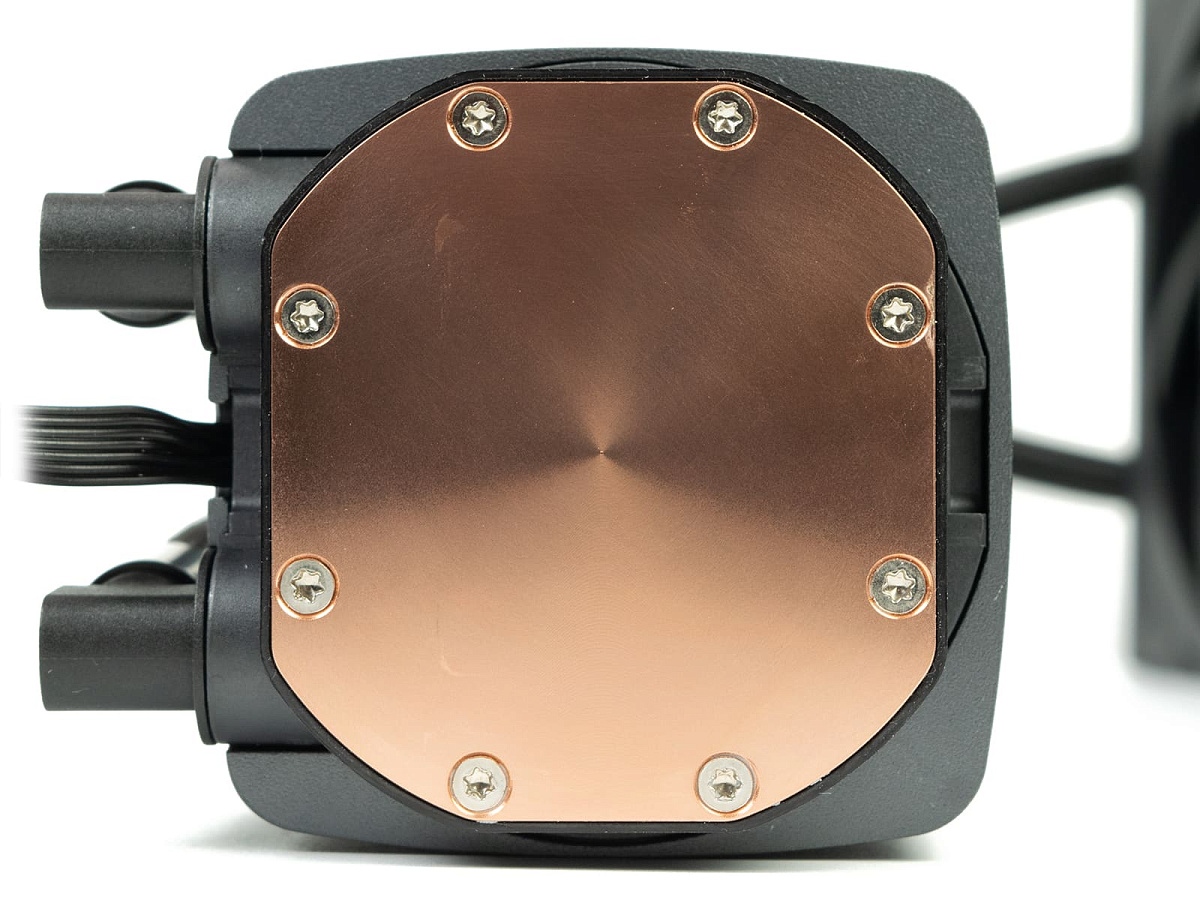

Основание выполнено в виде медной площадки, которая имеет значительную выпуклость по центру, но лишь в одной из плоскостей. Полировки до зеркального блеска нет. Полные размеры пластины составляют 53 х 60 мм, а центральной части, ограниченной винтами, 43 х 48 мм, что будет достаточно для современных процессоров Intel и AMD.

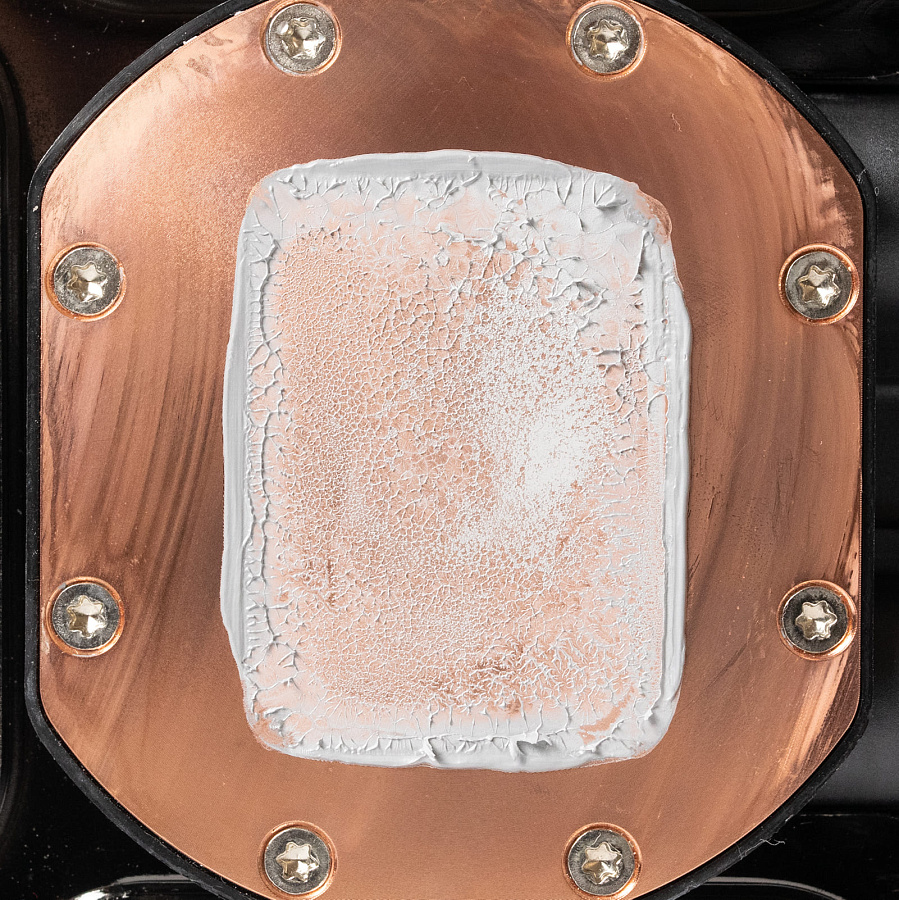

Контакт основания с крышкой процессора идеальный - виден хороший прижим по центру, а излишки термопасты выдавило за пределы пятна контакта.

Вентиляторы

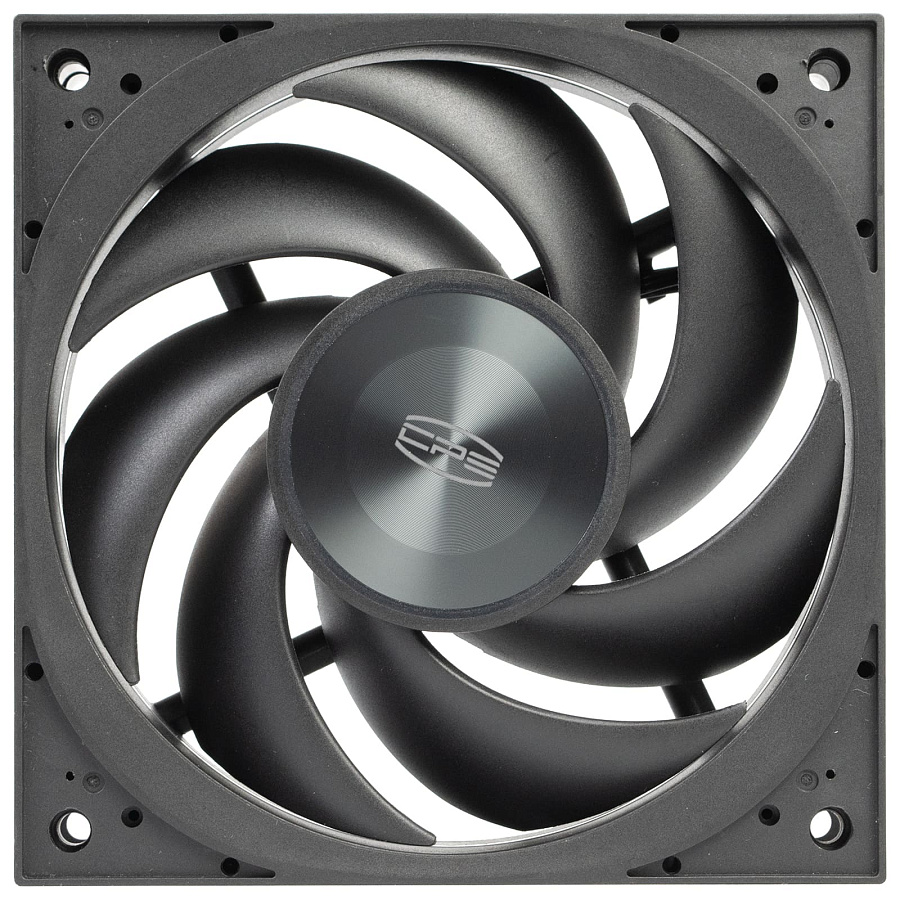

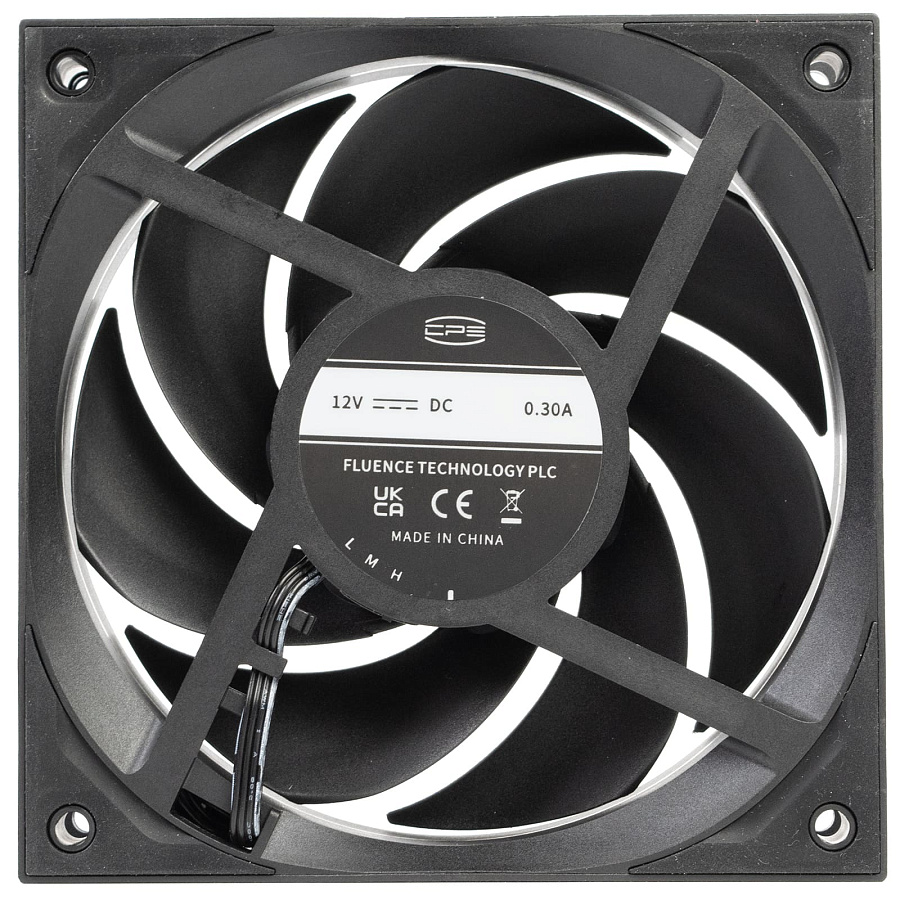

В комплекте поставляется три фирменных 120 мм вентилятора F7 X120 ARGB, оснащенных двойным шарикоподшипником, что должно положительным образом сказаться на сроке их службы, ценой некоторого повышения шума при работе. Вес каждого вентилятора по нашим собственным измерениям составил 219 г.

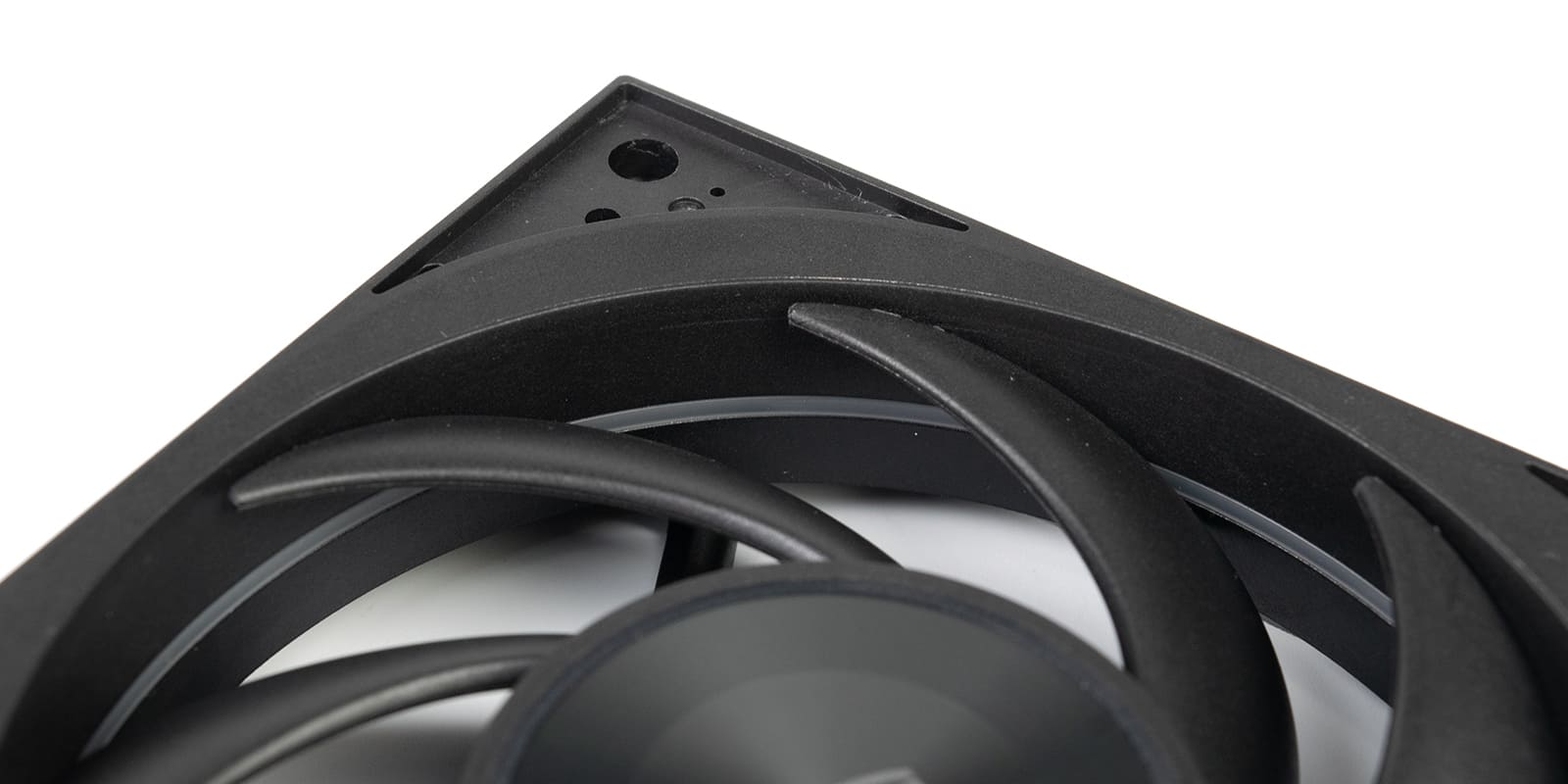

Модель имеет семь лопастей из матового пластика черного цвета, что нетипично для вентиляторов, оснащенных подсветкой, детали которых обычно стараются делать полупрозрачными. Диаметр крыльчатки составляет 109 мм, при этом на общем фоне выделяется крупный статор с интегрированной ARGB-подсветкой, диаметр которого равняется 50 мм, что непременно скажется на производительности. С обратной стороны на статоре располагается переключатель, с помощью которого можно ограничить максимальную скорость на значении 3000, 2200 или 1500 об/мин. Однако стоит учитывать, что подобраться к нему можно только после демонтажа вентиляторов с радиатора, что снижает целесообразность его использования до нуля. Намного практичнее ограничивать обороты программным методом.

Cветодиоды ARGB-подсветки располагаются по окружности рамки, а также непосредственно в статоре.

Система охлаждения комплектуется сборкой из трех вентиляторов, соединенных между собой.

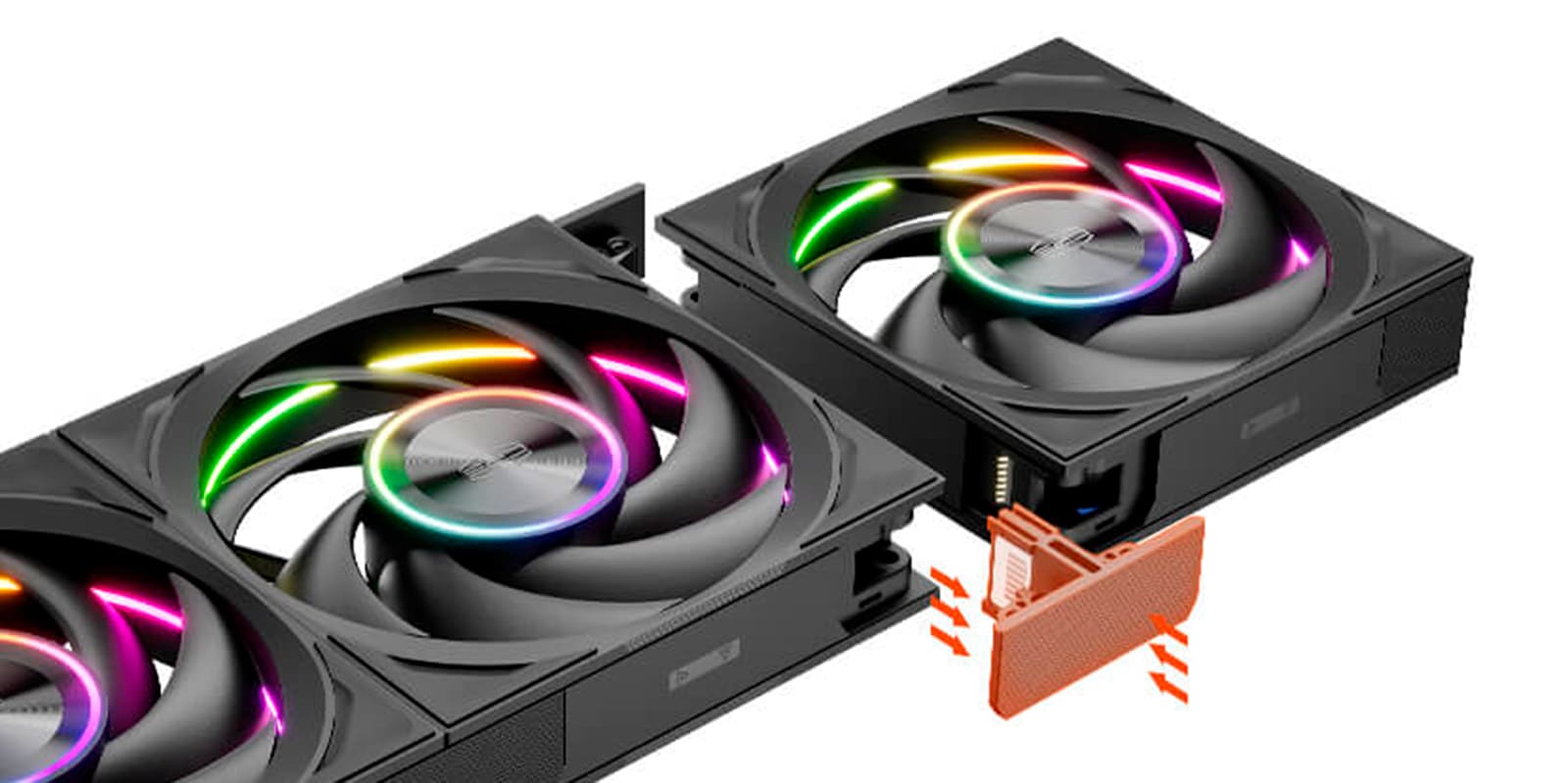

Вентиляторы PCCooler F7 X120 ARGB соединяются между собой пластиковыми фиксаторами, что позволяет подключать их единым кабелем.

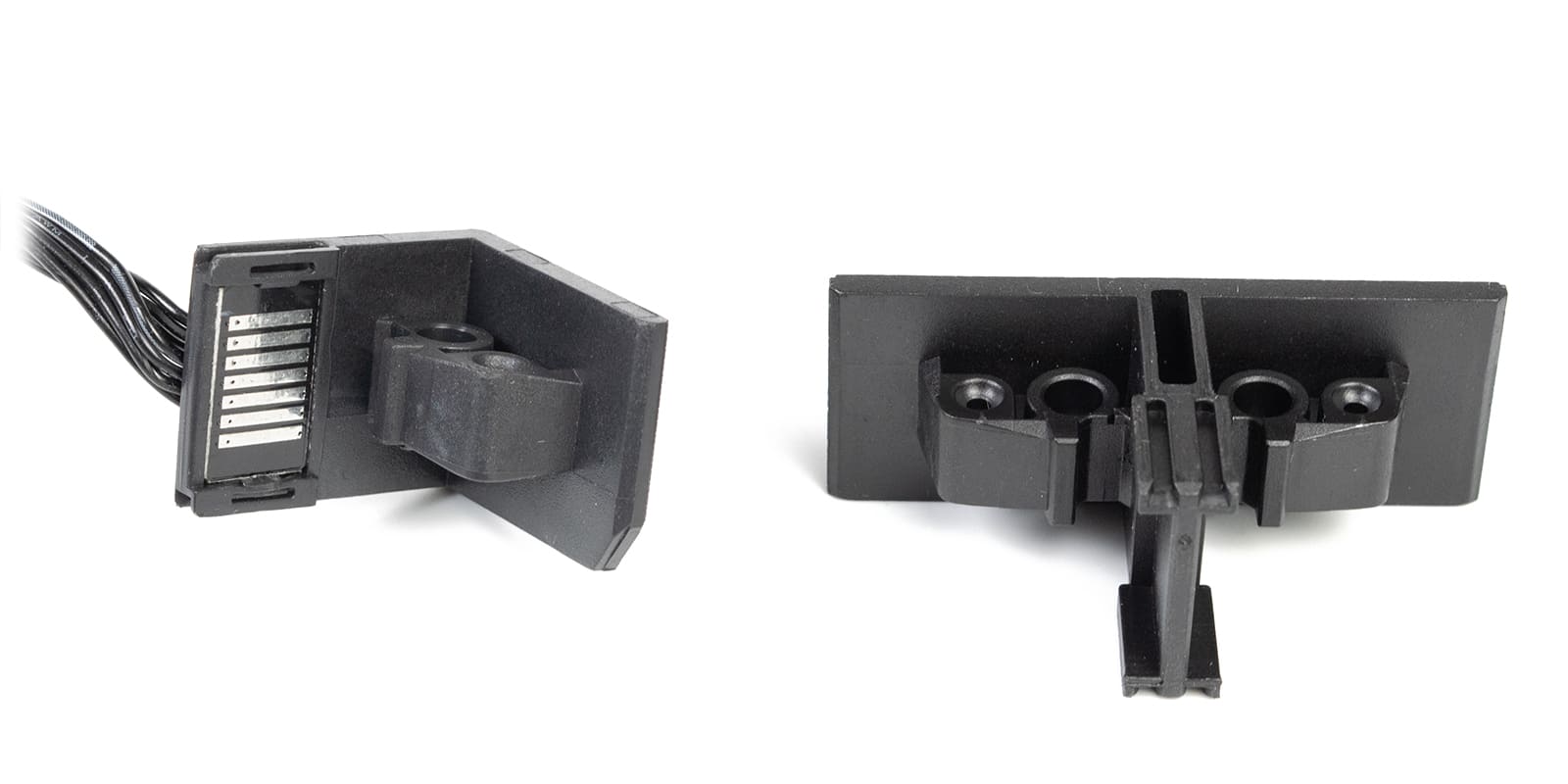

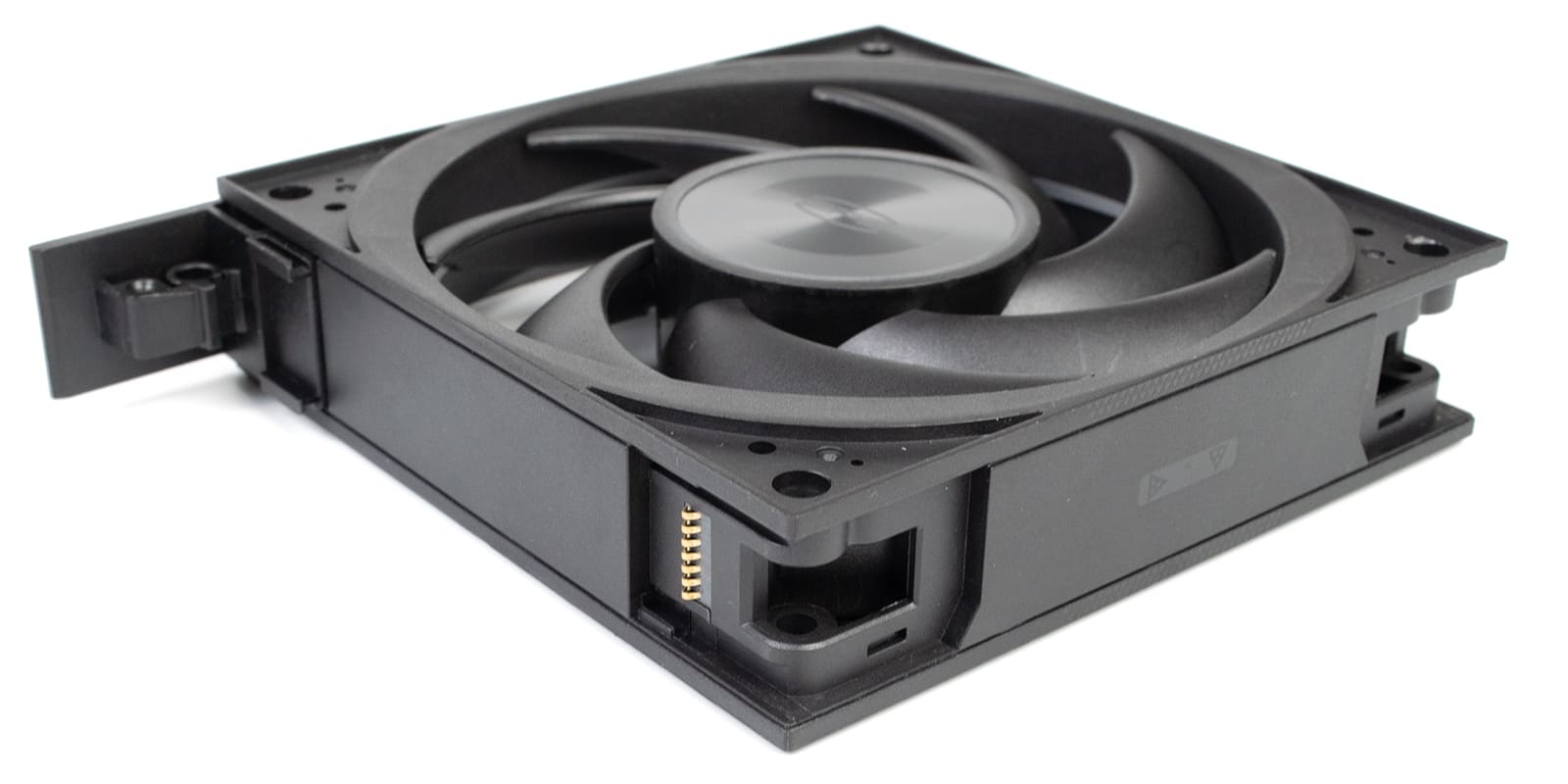

Пластиковые фиксаторы представлены двух видов: угловые и Т-образные, соединяющие два вентилятора между собой. От одного из угловых фиксаторов отходит кабель питания, подключаемый к хабу.

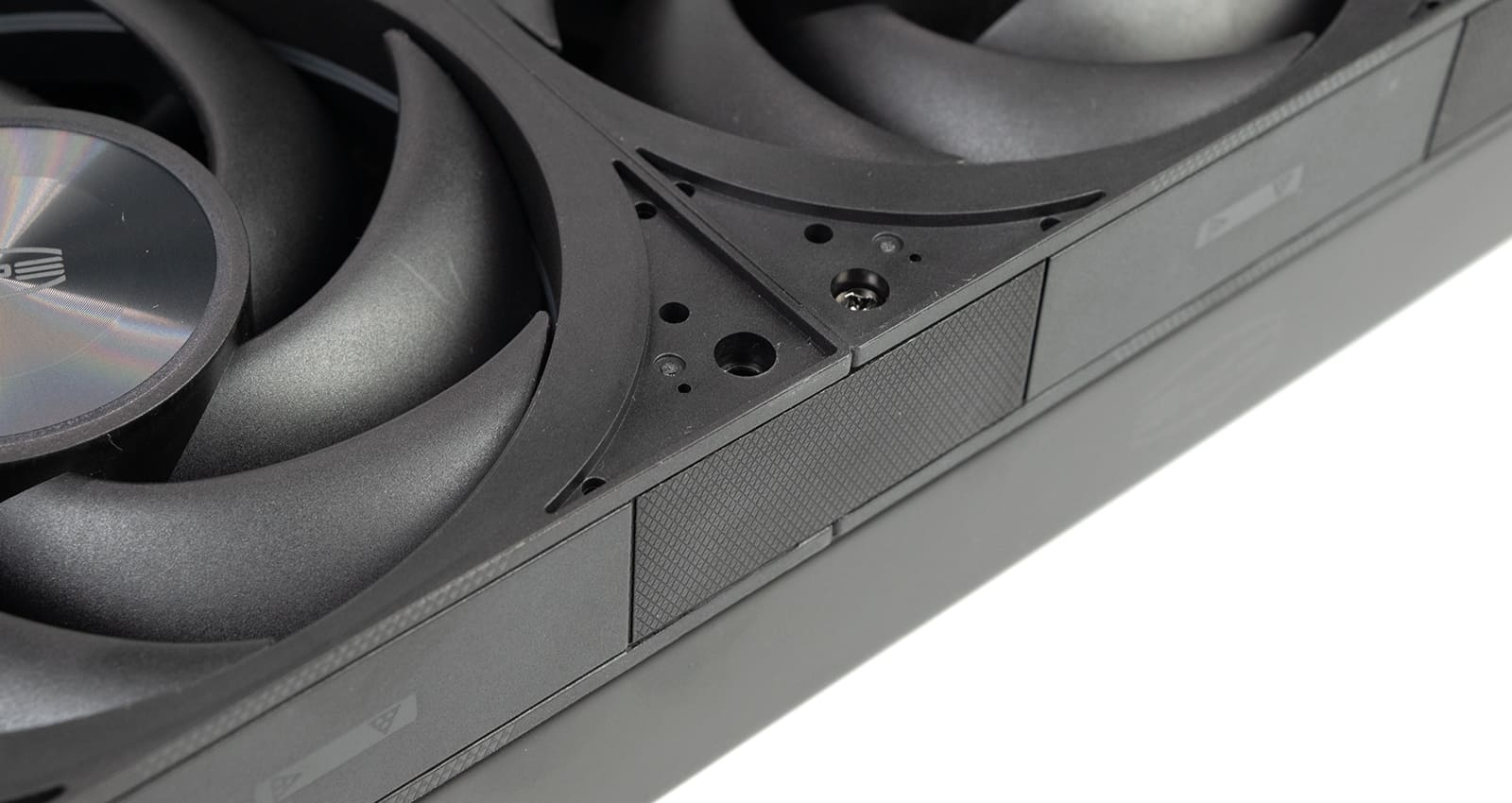

Пример установки фиксаторов приведен на изображении ниже. Вентиляторы удерживаются между собой за счет силы трения без использования защелок, поэтому стоит отметить, что для разборки этой конструкции придется применить немалую физическую силу, так как никаких технических средств, облегчающих процесс, производителем не предусмотрено.

К радиатору каждый вентилятор крепится при помощи четырех длинных винтов, спрятанных под резиновыми заглушками.

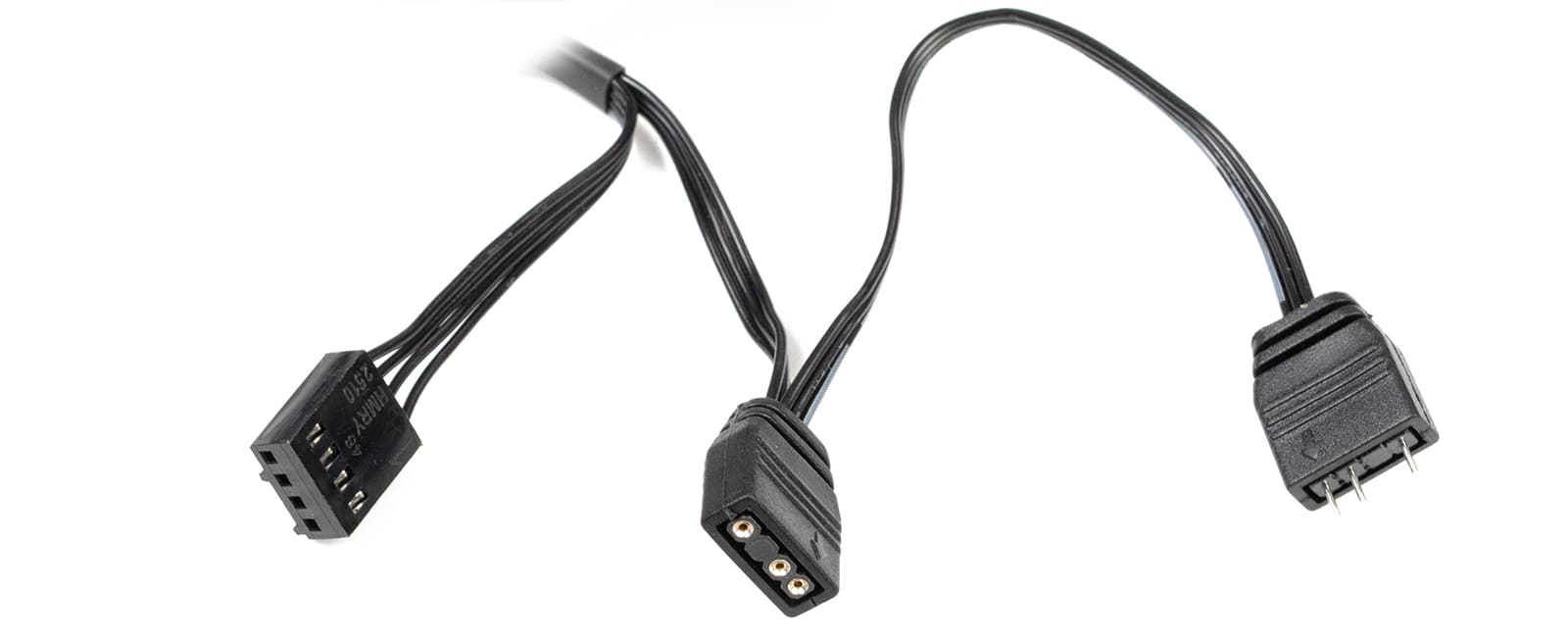

Единый кабель питания имеет длину 50 + 10 см и позволяет подключить группу вентиляторов к одному разъему. Производитель настоятельно не рекомендует подключать более двух вентиляторов напрямую к материнской плате из-за высокого стартового тока, способного повредить или вывести из строя разъем питания.

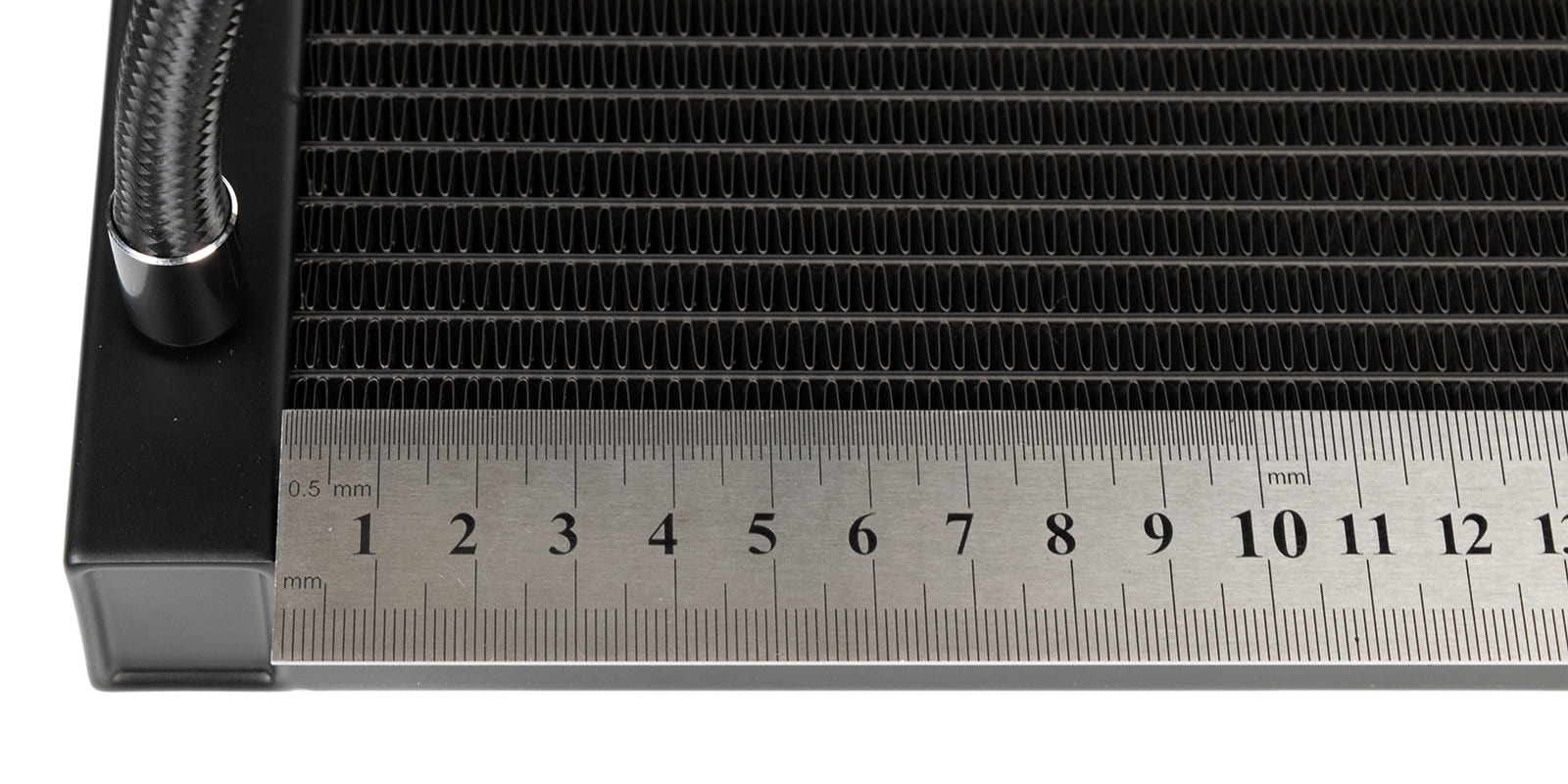

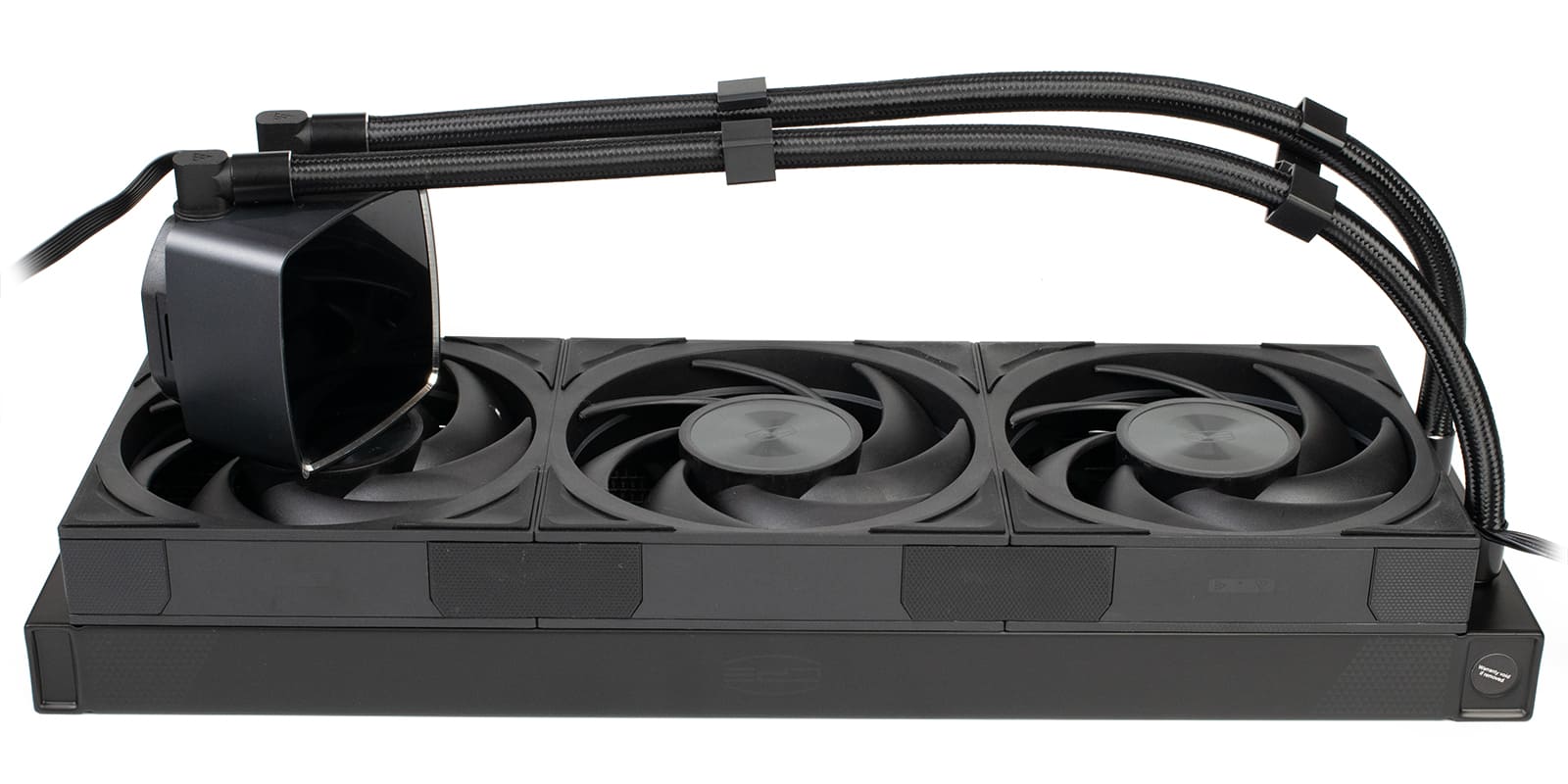

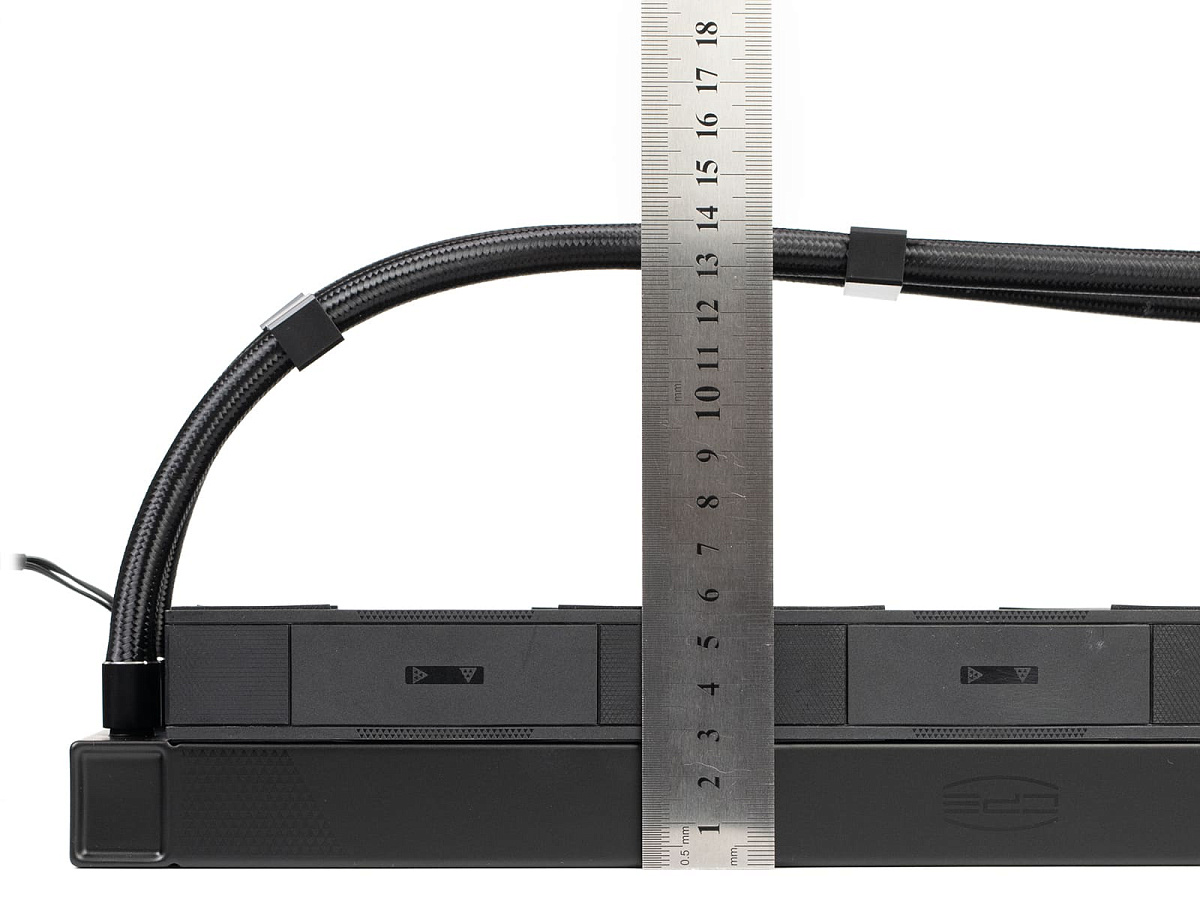

Толщина радиатора составляет стандартные 27 мм, что вместе с вентиляторами дает в сумме около 56 мм, обеспечивая высокую совместимость данной СЖО с материнскими платами и модулями оперативной памяти при установки на верх корпуса.

Подсветка и программное обеспечение

В тестируемом образце ARGB-подсветкой оснащены вентиляторы и водоблок, а управлять ей можно при помощи ПО материнской платы.

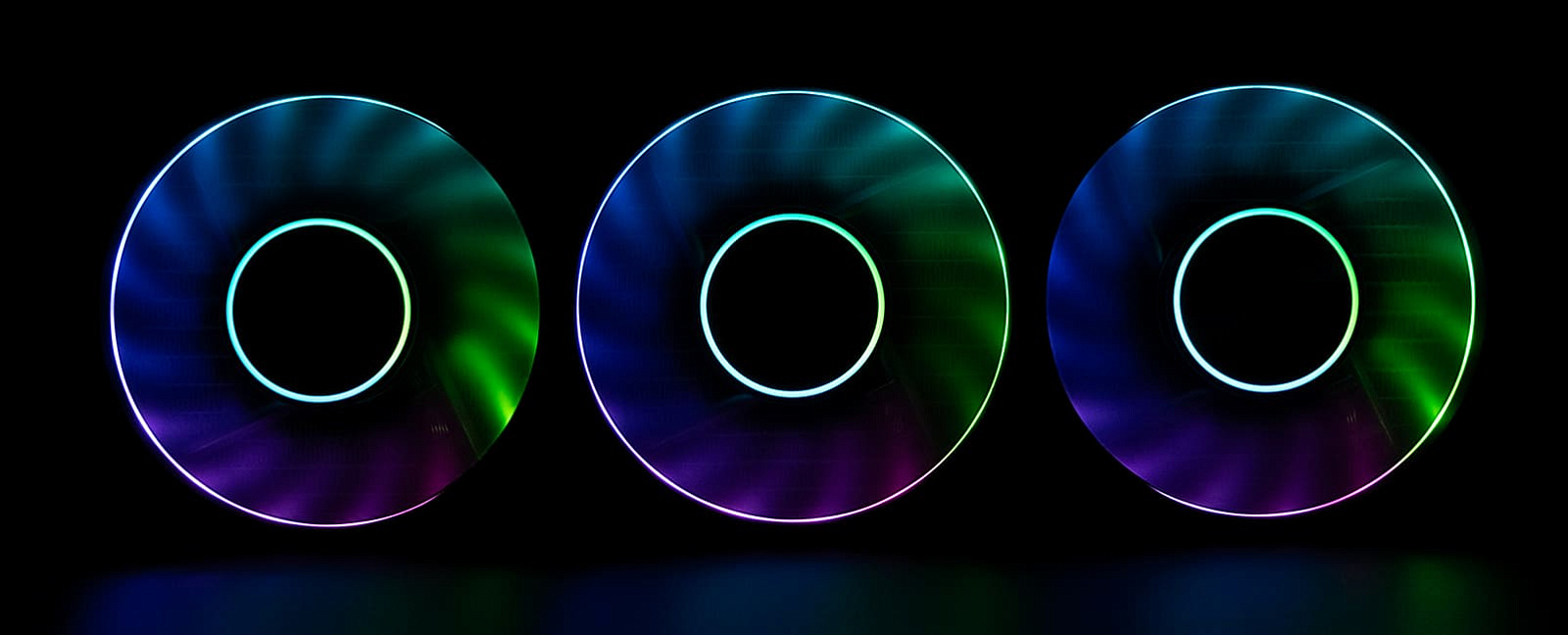

Производитель заявляет, что в каждый вентилятор встроено 24 светодиода, обеспечивающих равномерное свечение.

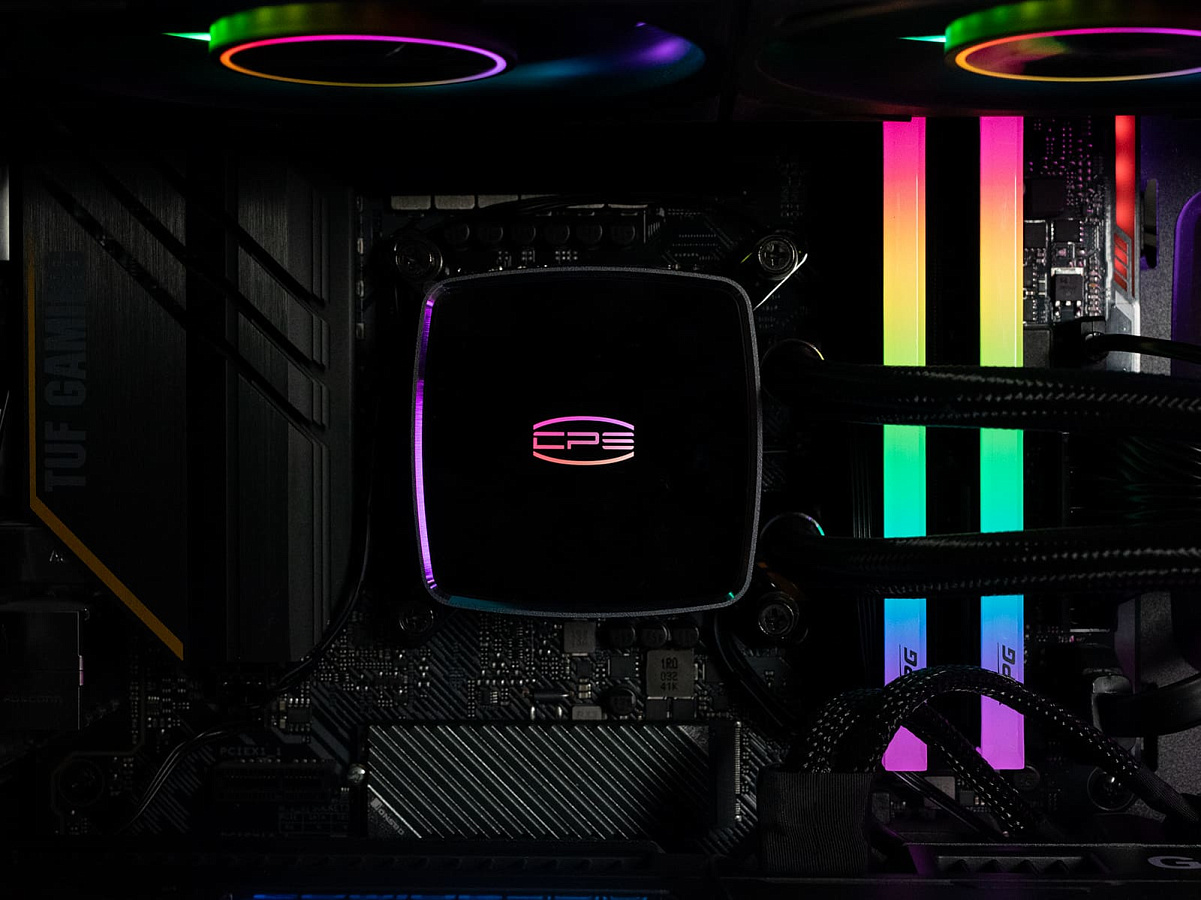

Как уже ранее упоминалось, сам водоблок имеет ARGB-подсветку логотипа, которую также можно синхронизировать с остальной системой.

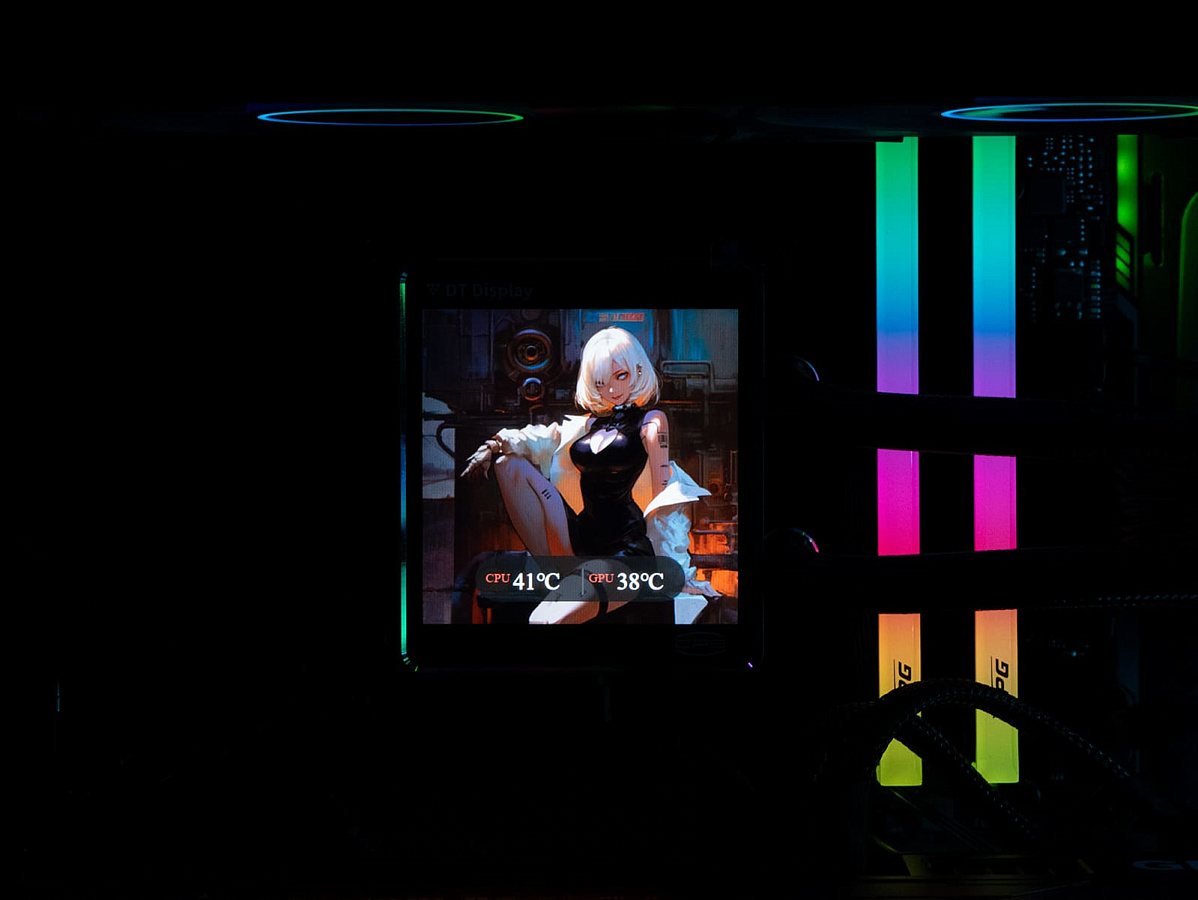

Для работы дисплея необходимо обязательно установить фирменное приложение, доступное на официальном сайте PCCooler. Из особенностей можно упомянуть время обновления отображаемой информации, которое составляет примерно одну секунду. По умолчанию на экран выводятся данные о температурах центрального и графического процессоров, а всю остальную площадь занимает предустановленная картинка. Отдельно стоит отметить хорошие углы обзора у дисплея: при взгляде под углом изображение не выцветает. Однако, по ощущениям, общий уровень контрастности находится на весьма среднем даже для IPS экранов уровне.

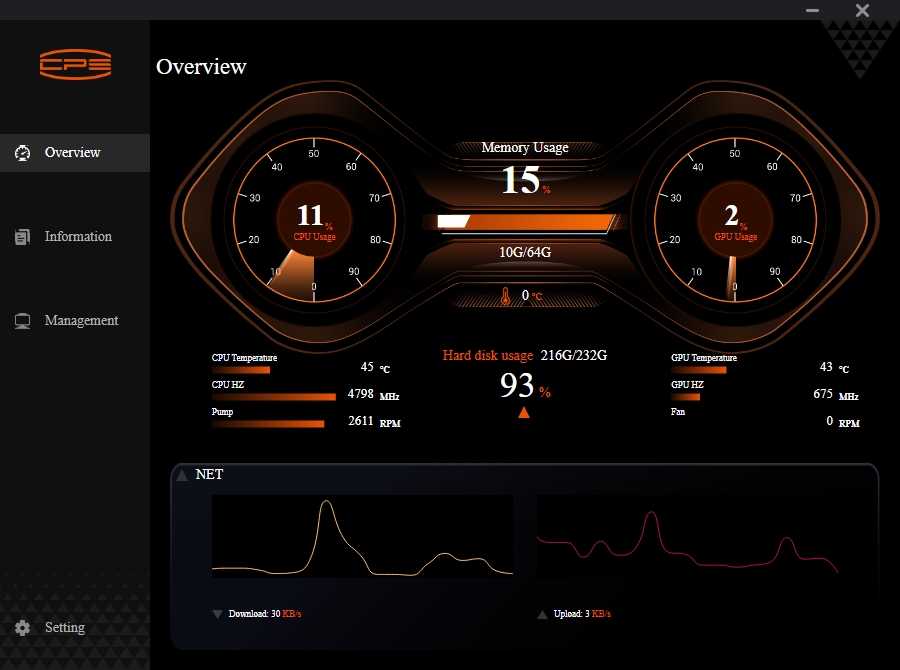

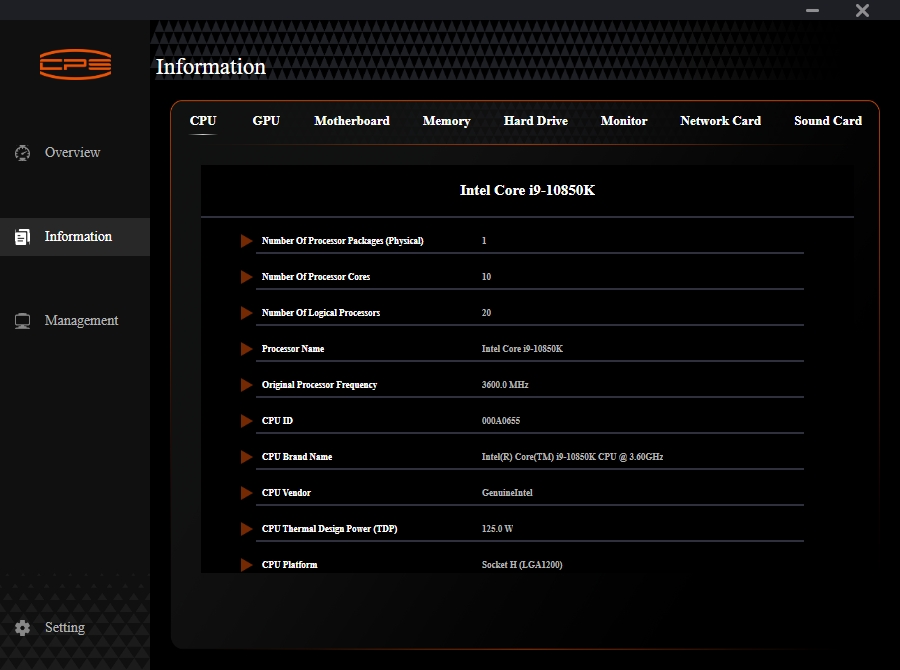

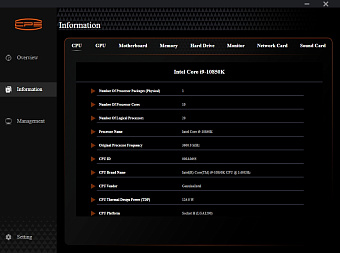

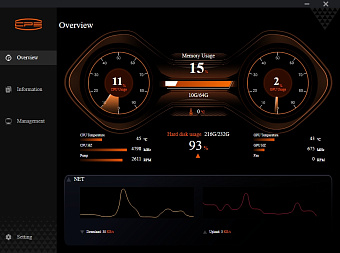

Приложение разделено на несколько разделов. В первых двух располагается мониторинг основных показателей системы, а также информация о конфигурации компьютера.

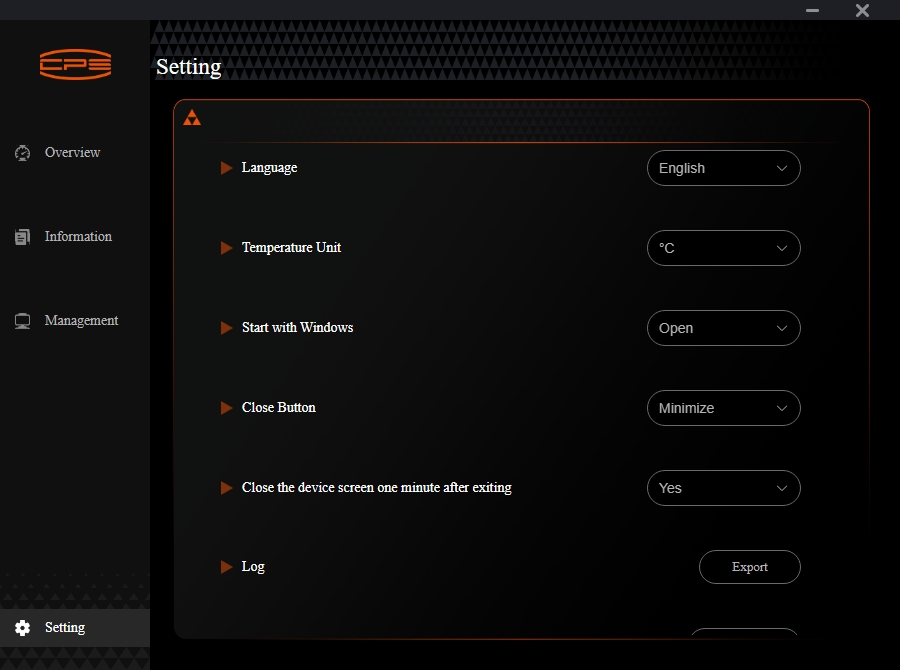

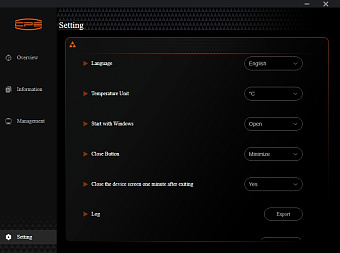

В двух других разделах располагаются настройки приложения и самого экрана.

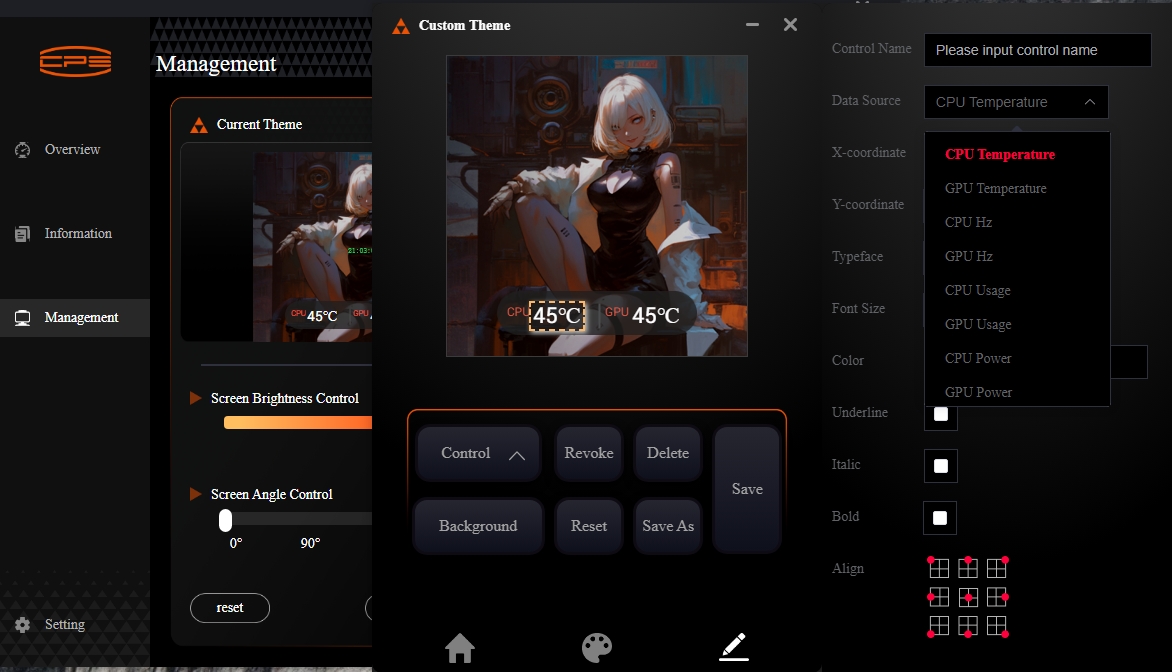

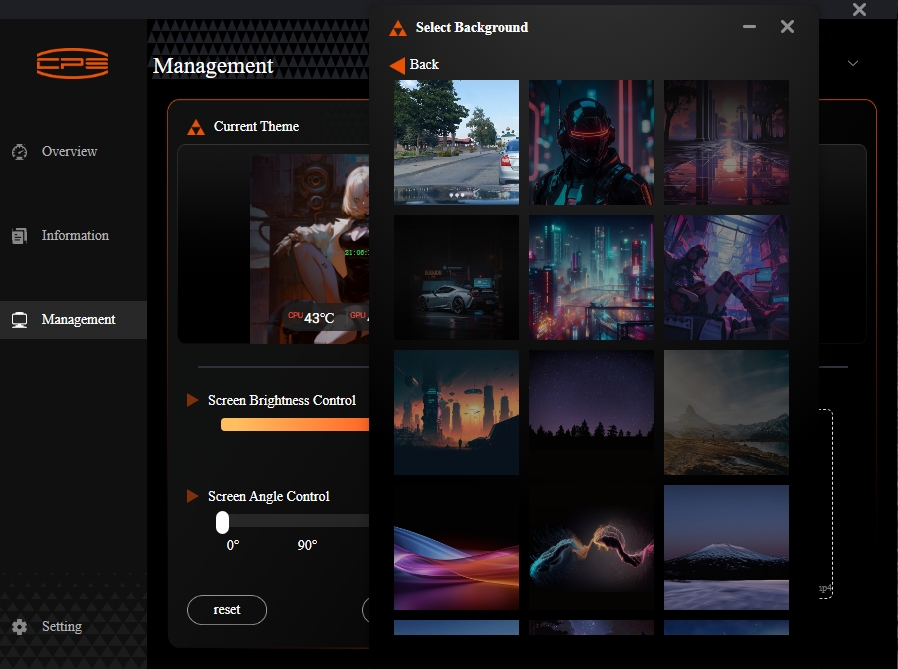

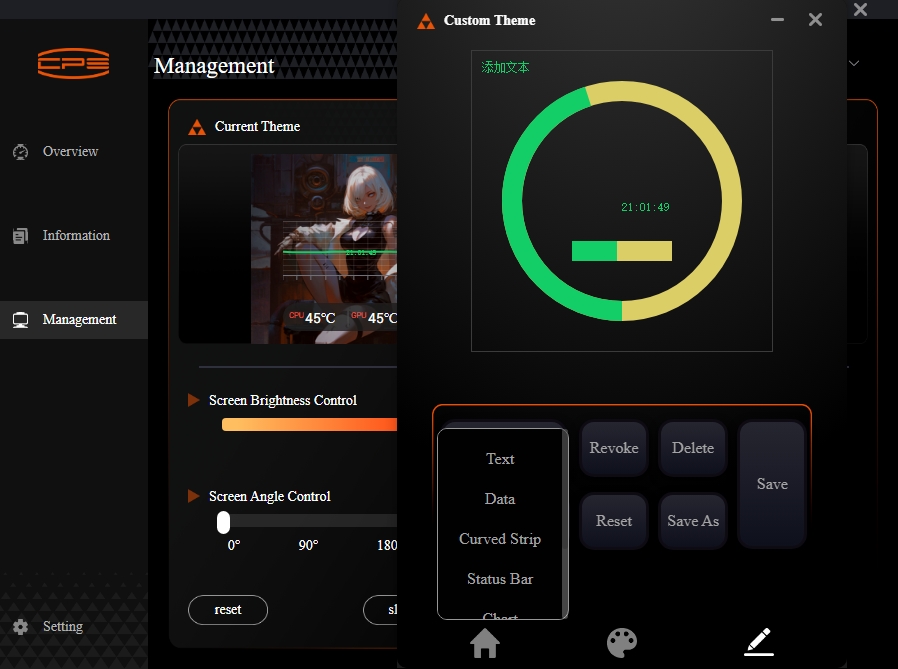

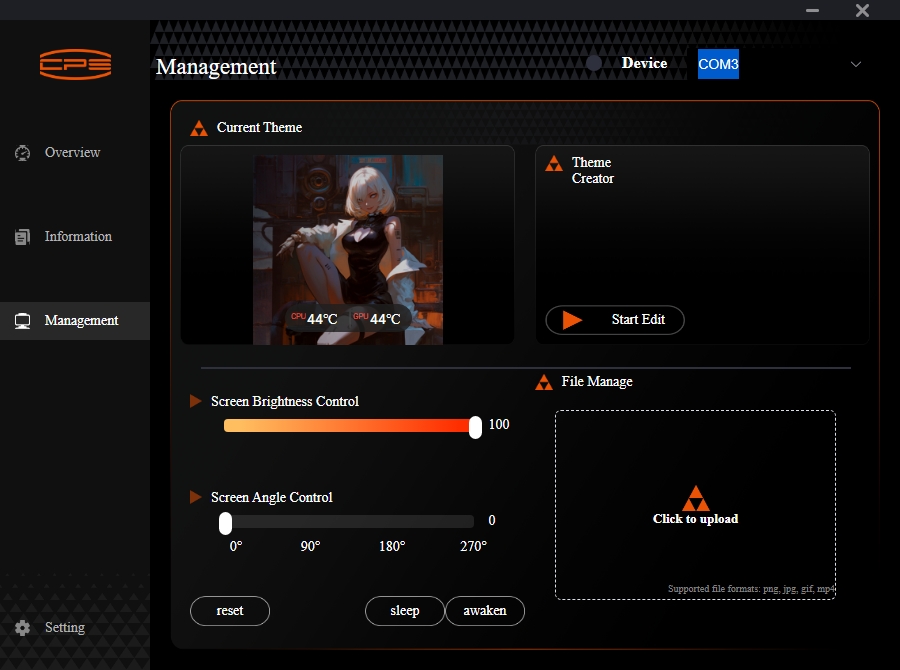

Интерфейс настройки экрана нельзя назвать дружелюбным. Некоторых подпункты меню расположены в не совсем интуитивно понятных местах. Однако, выводимую на экран информацию можно кастомизировать в очень широких пределах. Первоначально предлагается выбрать фон, в роли которого могут выступать как предустановленные картинки и GIF-анимации, так и собственные загружаемые изображения и видео пользователя. Приложение способно обработать форматы png, jpg, gif и mp4.

Мониторинг системы включает в себя всевозможные показатели работы CPU, GPU и оперативной памяти, которые можно вывести в различных формат: абсолютные значения, график, строка состояния.

Установка на Intel

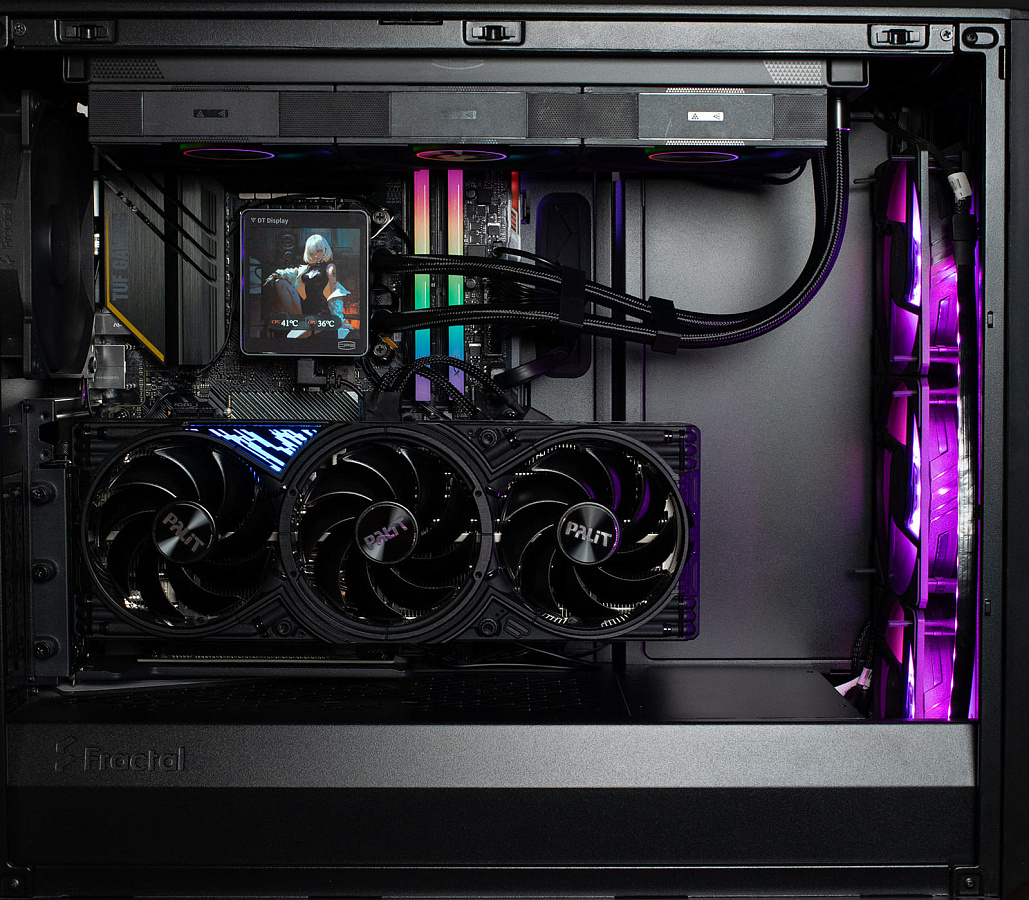

СЖО устанавливалась на материнскую плату ASUS Z490 TUF Gaming PLUS WI-FI с размещённым в ней процессором intel core i9-10850K.

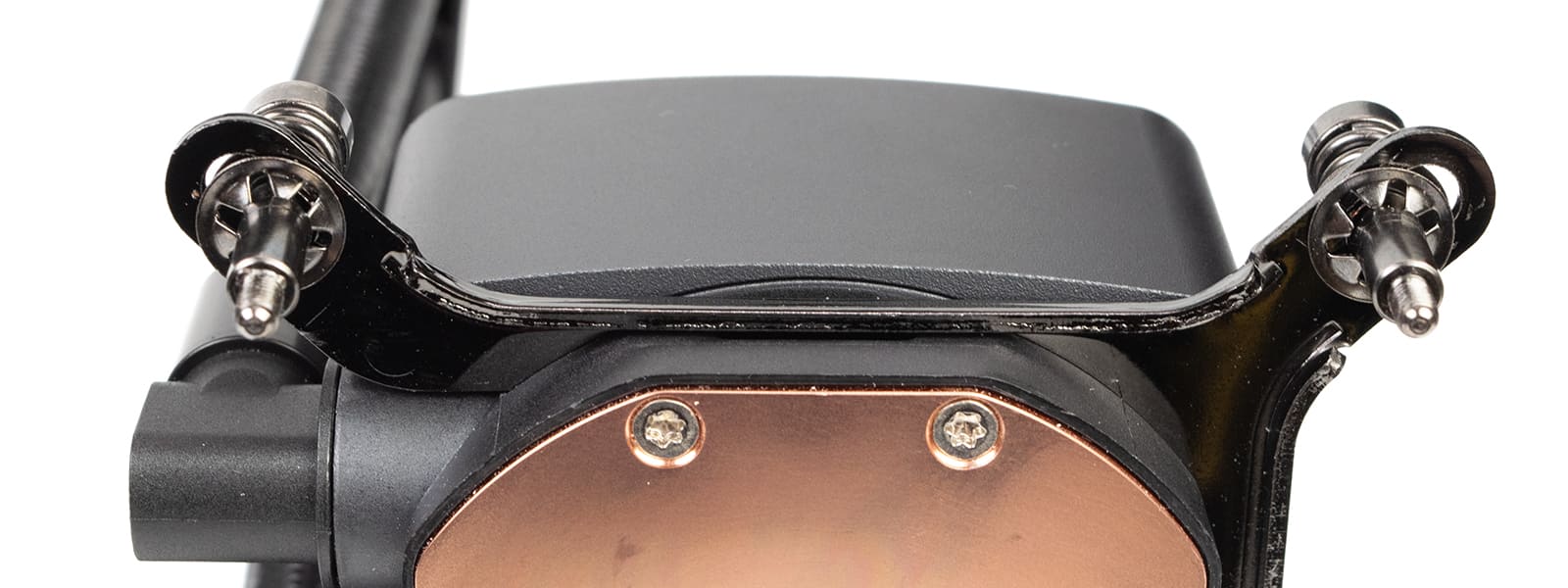

Сначала на водоблок необходимо установить быстросъемный кронштейн в зависимости от используемой платформы: Intel или AMD.

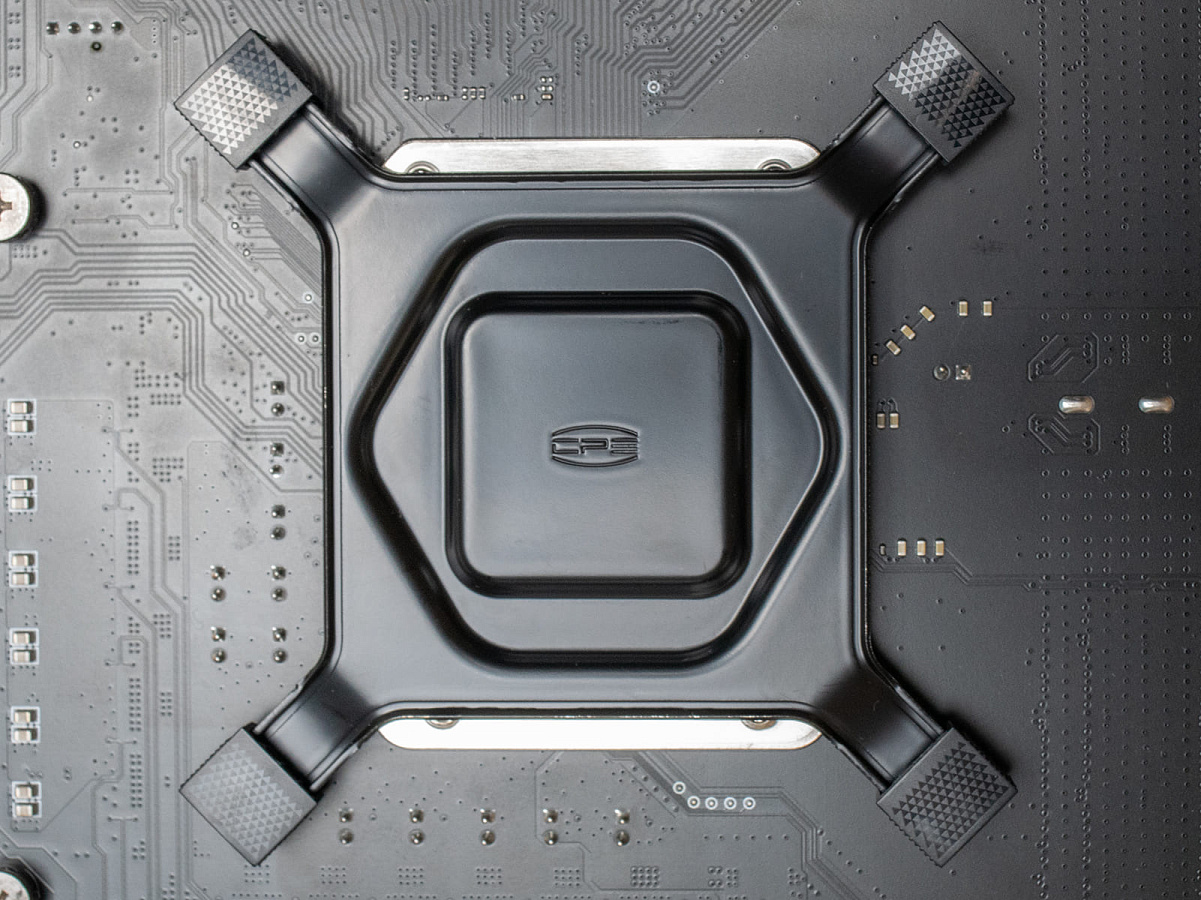

Далее с обратной стороны материнской платы устанавливается металлический бэкплейт, на внутреннюю сторону которого нанесена клейкая двусторонняя лента, что должно облегчить монтаж, так как самостоятельно он в посадочных отверстиях материнской платы не держится.

Финальным этапом устанавливается водоблок и фиксируется четырьмя подпружиненными винтами.

Тестирование

Конфигурация тестового стенда LGA 1700:

• Материнская плата: MSI PRO Z790-P WIFI;
• Процессор: Intel Core i5–14600K;
• Оперативная память: KingBank Technology DDR5-6800 2x16 GB;
• Видеокарта: Intel UHD Graphics 770;
• Блок питания: Zalman GLX 600W;
• Корпус: открытый стенд.

Для тестирования использовалась программа OCCT. Температура отслеживалась с помощью программы HWiNFO64 v7.42-4770. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста PCCooler EX90.

Скорость и шум

Все вентиляторы поддерживают ШИМ-управление и на максимальной скорости вращения достигают 3000 об/мин, как и заявлено производителем.

Тестирование проводилось в трёх режимах:

• Полностью беззвучный режим, когда шум от вентилятора не превышал фоновое значение ~32 дБ;
• Комфортный уровень, когда вентилятор был слышен, но шум был терпимый и не превышал 40 дБ;
• Максимальная скорость вентиляторов.

Уровень шума в помещении не превышал 32 дБ. Температура составляла ~23 °C. Шум от систем охлаждения измерялся в 15 см с торца радиатора.

Для наглядности в тестовую часть мы включили несколько систем охлаждения: ID-Cooling DashFlow 240 Basic Black - бюджетная и весьма производительная 240 мм СЖО, а также Deepcool Mystique 360 и DeepCool LQ360 ранее уже побывавшие у нас на обзорах и продемонстрировавшие отличные температурные показатели. Также стоит отметить, что СЖО от Deepcool находятся в той же ценовой категории, что и тестируемый образец от PCCooler. Тогда как образец от ID-Cooling стоит значительно дешевле.

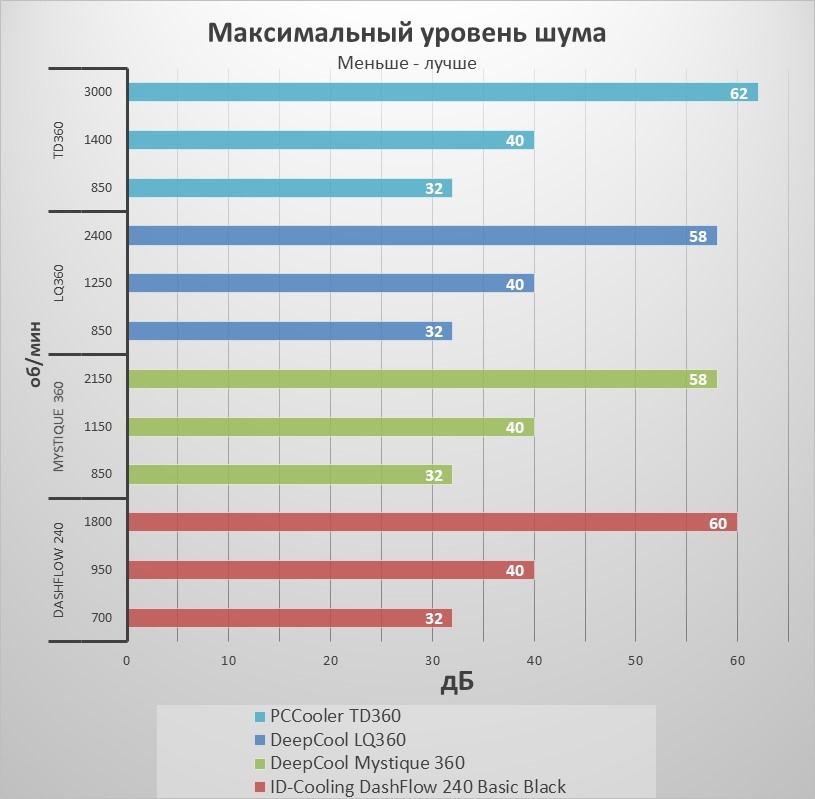

Сначала обратим внимание на уровень шума. Ожидаемо тестовый образец от PCCooler оказался самым громким, генерируя шум на уровне 62 дБ. На втором месте оказалась СЖО от ID-Cooling, несмотря на самую низкую скорость вращения вентиляторов из всей тестовой четверки. Системы охлаждения от DeepCool оказались самыми тихими.

Помпа у DT360 ARGB Display работала на заявленных 2600 об/мин, генерируя шум на уровне 37 дБ. К сожалению, возможность регулировки скорости вращения отсутствует. При попытке понизить напряжение, она начинает работать нестабильно, а потом и вовсе останавливается. В целом в закрытом корпусе ее уже практически не слышно на фоне остальных вентиляторов в системе.

Тестирование на i5-14600K

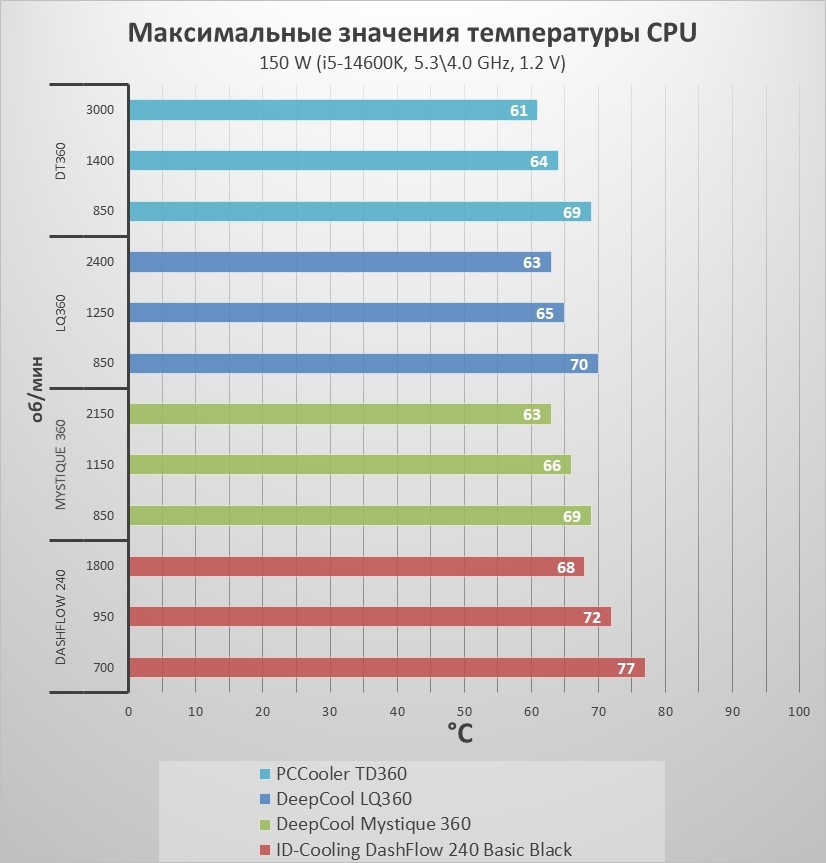

При замерах температуры тестовый процессор i5-14600K находился в стоковом состоянии при снятых лимитах. Во время тестирования частота равнялась 5,3 и 4,0 ГГц для P и E-ядер соответственно при напряжении 1,2 В, при этом максимальное энергопотребление составило 150 Вт.

СЖО от PCCooler оказалась на 1-2 °C лучше, чем конкуренты из лагеря Deepcool. Двухсекционное решение от ID-Cooling, ожидаемо, оказалось в аутсайдерах.

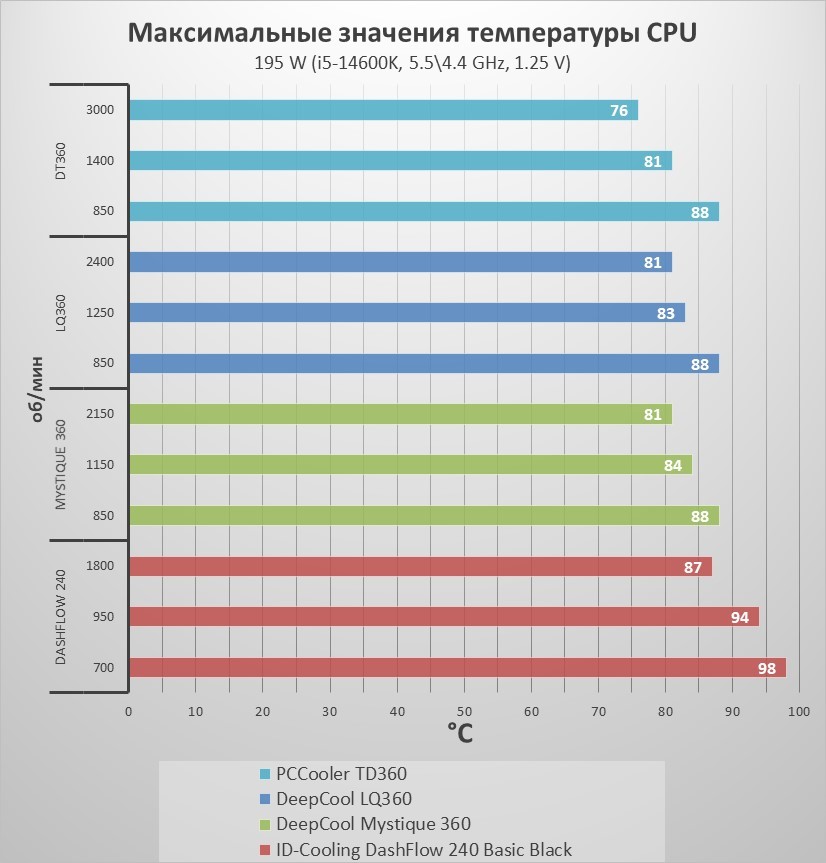

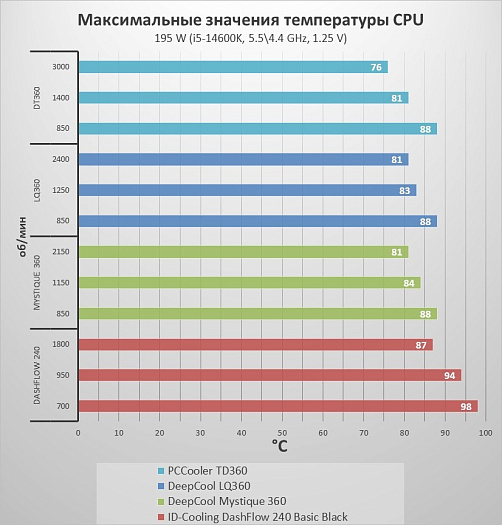

Для следующего теста напряжение процессора было увеличено до 1.25 В при частоте 5,5/4,4 ГГц, а энергопотребление было ограничено на уровне 195 Вт.

Расстановка сил между СЖО осталась на прежнем уровне, однако PCCooler DT360 ARGB Display увеличил разрыв с СЖО от DeepCool до 5 °C в максимально производительном режиме работы. При нормализации уровня шума до 40 дБ разница сокращается, а в бесшумном режиме все три 360 мм СЖО сравнялись.

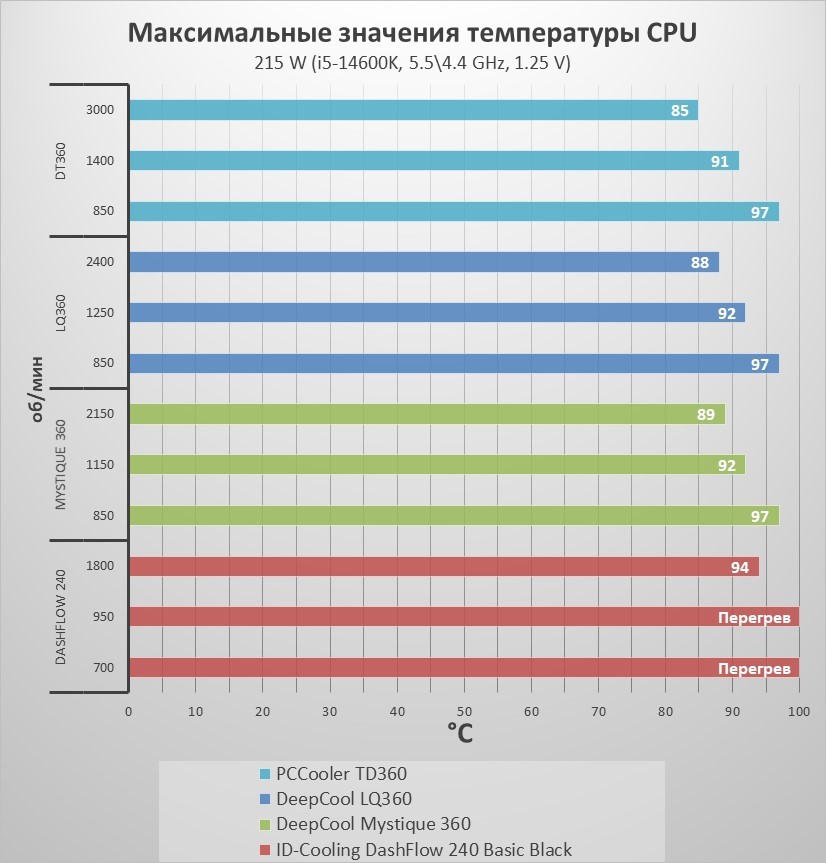

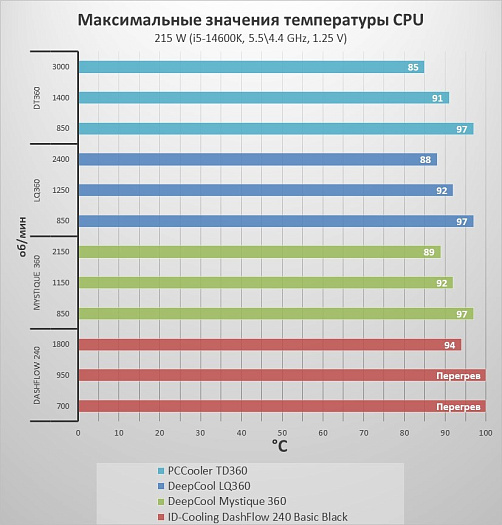

Увеличение потребления процессора до 215 Вт при сохранении остальных параметров процессора сохранило баланс систем охлаждения на том же уровне. При этом двухсекционная СЖО от ID-Cooling смогла завершить тестирование только при максимальных оборотах вентиляторов.

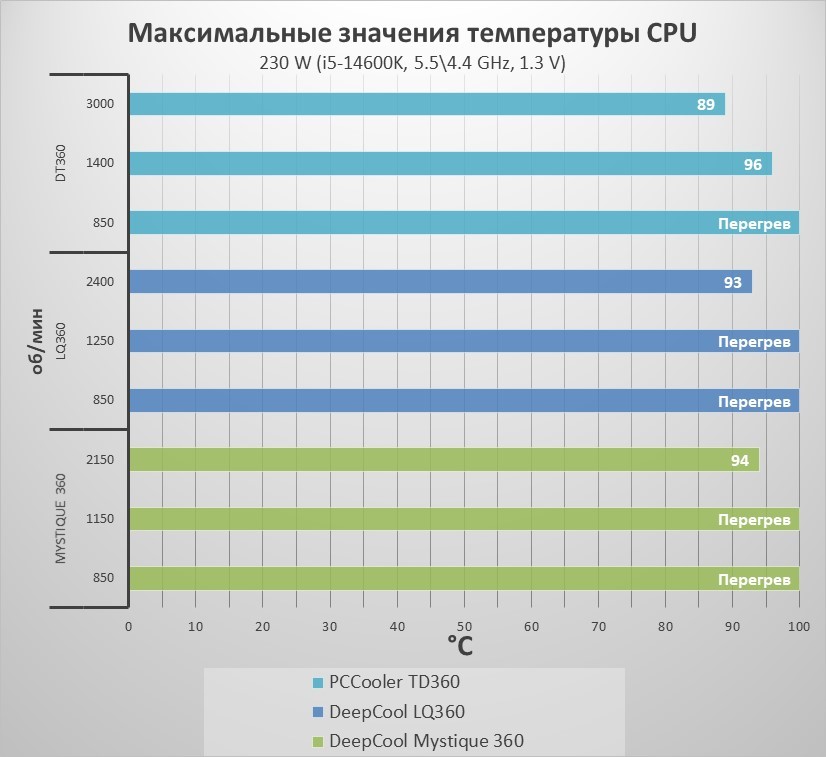

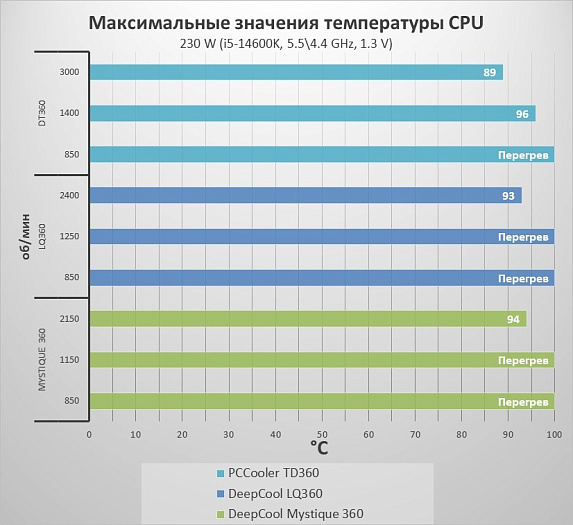

Дальнейшее повышение TDP до 230 Вт привело к тому, что с нагрузкой справились только трехсекционные системы охлаждения. Стоит отметить, что герой данного обзора успешно завершил тестирование и при 1400 об/мин, тогда как конкуренты справились с нагрузкой только в предельном режиме работы.

Выводы

Новая система охлаждения DT360 ARGB Display является закономерным развитием остальных линеек СЖО от PCCooler, оснащенных ЖК-дисплеем. Представленная на обзор система охлаждения смогла приятно удивить как с точки зрения отличной производительности, так и с эстетической стороны благодаря лаконичной подсветке вентиляторов и оформления водоблока.

К плюсам PCCooler DT360 ARGB Display можно отнести высокую производительность: система охлаждения может без проблем справиться с производительными процессорами в разгоне. Функциональность дисплея заслуживает отдельного упоминания. Благодаря встроенным магнитам и длинному кабелю его можно разместить в любом месте системного блока, а не только на водоблоке. Фирменное приложение позволяет отобразить большое количество параметров системы, а те, кому это не нужно, могут просто вывести на дисплей зацикленную анимацию или видео для украшения своей сборки. Нельзя обойти стороной и удобство установки СЖО: вентиляторы уже закреплены на радиаторе “из коробки”, а их модульная конструкция избавляет от необходимости дополнительной укладки нескольких длинных проводов.

К минусам можно отнести повышенный звуковой фон от помпы, выделяющийся в полной тишине, обороты которой не поддаются настройке. Вентиляторы при максимальной скорости вращения хоть и обеспечивают отличную производительность, но находиться с ними в одной комнате продолжительное время не получится. Фирменное ПО тоже требует доработки интерфейса. В текущей его реализации пользователь просто может не найти необходимые ему настройки из-за запутанной логики приложения.

На фоне конкурентов DT360 ARGB Display выглядит довольно привлекательно, предлагая пользователям высокую производительность вкупе с отличной функциональностью дисплея, подходящую под различные сценарии использования.

Плюсы

Минусы
