Обзор и тестирование материнской платы Maxsun Terminator B850M WIFI

Материнская плата компактного форм-фактора Micro-ATX для процессоров AMD под сокет AM5. Бюджетный вариант на чипсете B850 с минимальными, но всеми необходимыми функциями.

В серии Terminator B850M также имеются варианты без Wi-Fi, белая ICE модель с идентичными характеристиками и модели PRO с разными вариантами покраски радиаторов.

Модели PRO имеют более мощную систему питания, лучшую реализацию портов и слотов, а также дополнительные радиаторы охлаждения.

Технические характеристики

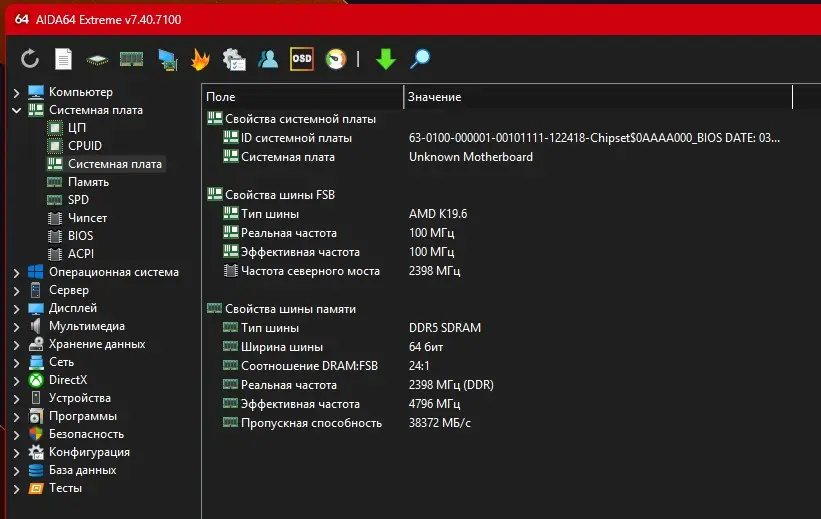

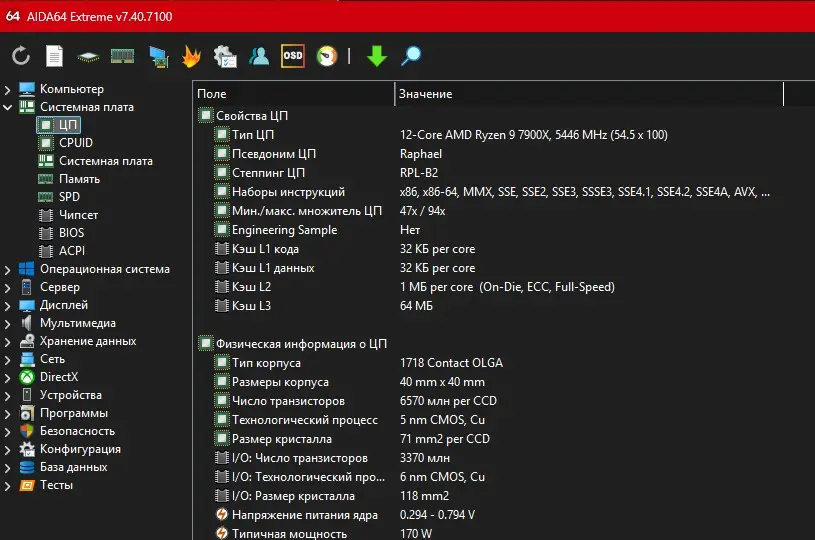

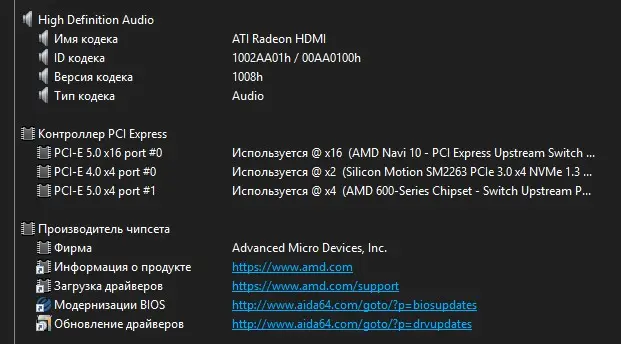

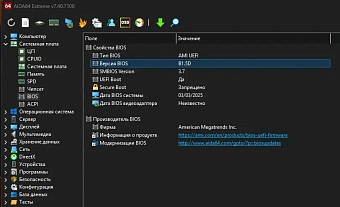

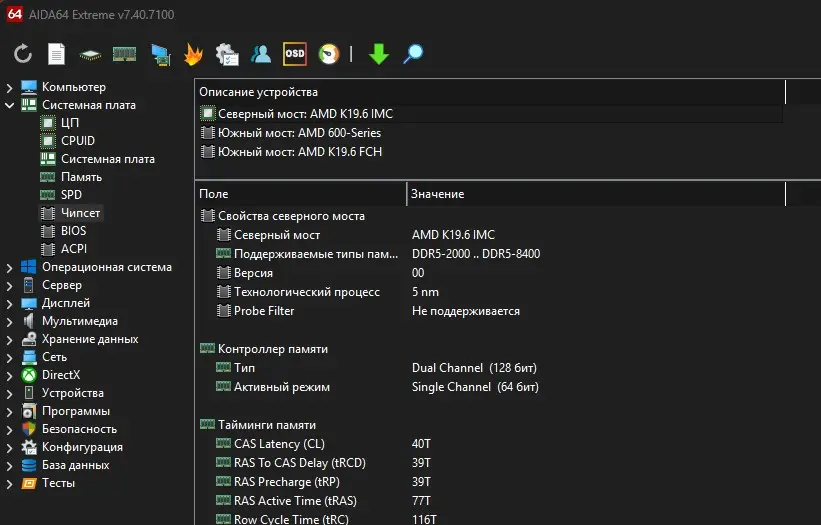

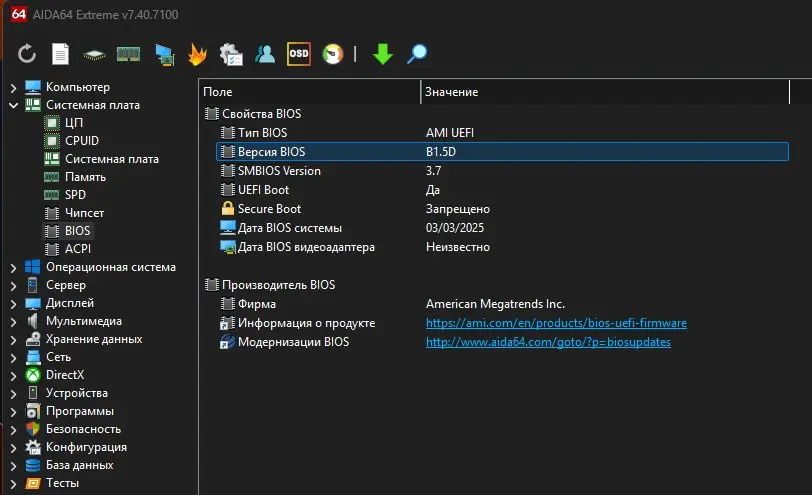

Информация о плате из утилиты AIDA64:

Упаковка и комплектация

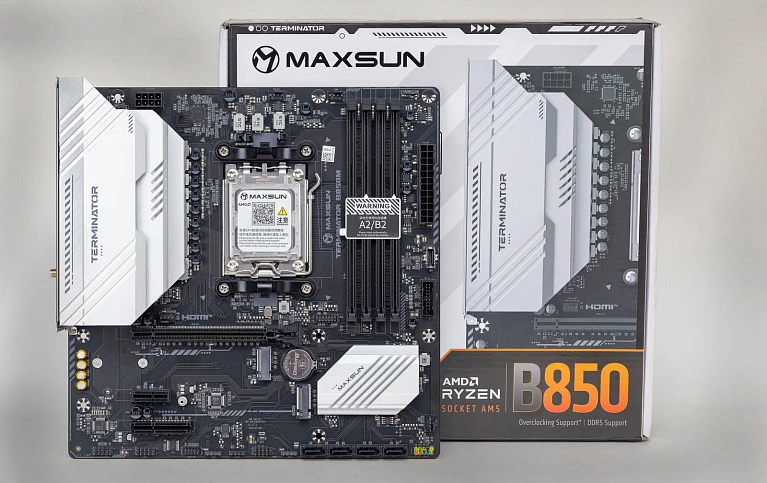

Материнская плата поставляется в яркой картонной коробке со множеством надписей. С тыльной стороны располагается описание преимуществ с иллюстрациями, а также характеристик и I/O панели.

В коробке плата упакована в целлофан, снизу подложена вставка из полиуретана. Плата зафиксирована картонной вставкой.

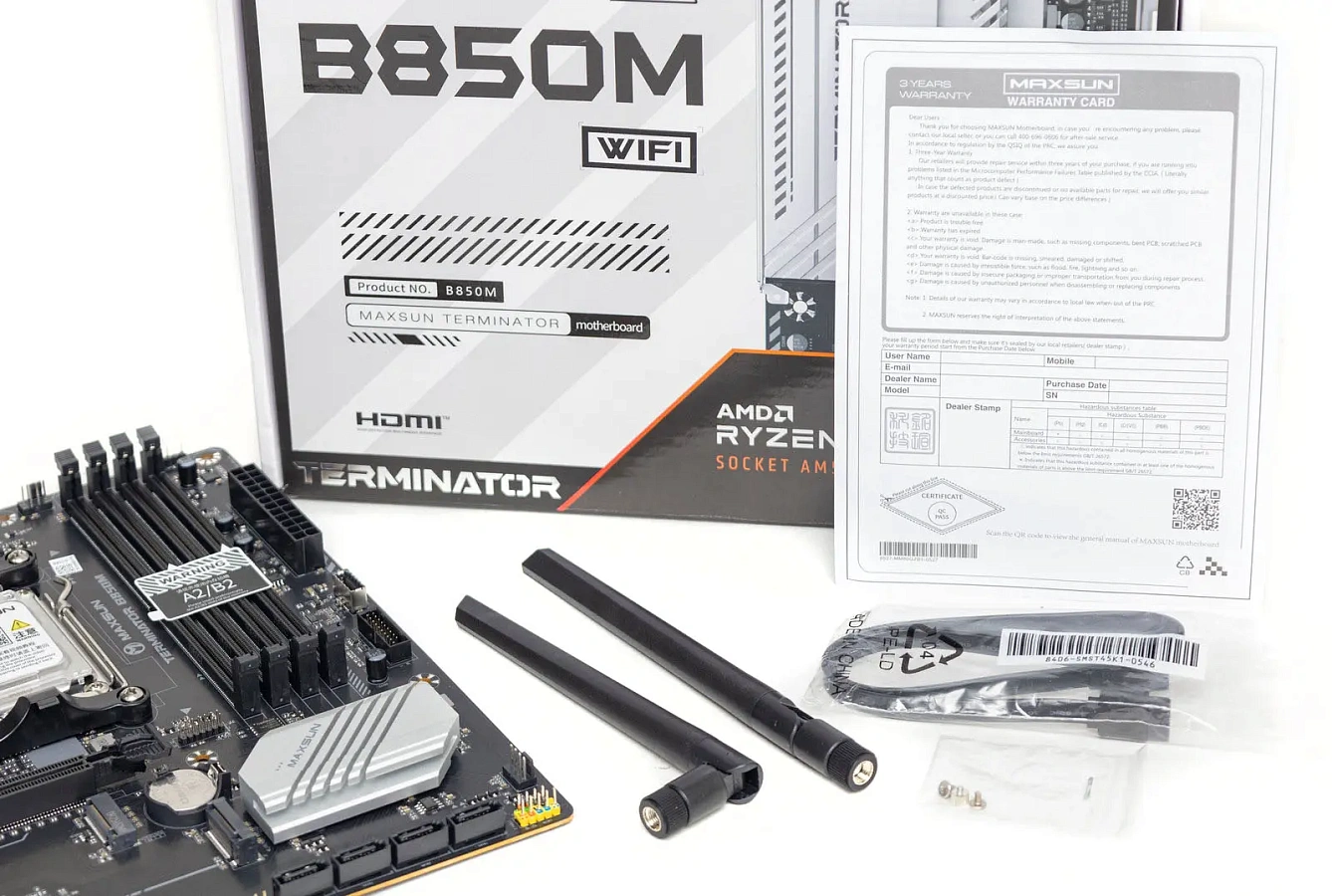

В комплекте две антенны Wi-Fi с резьбовым соединением, один SATA кабель и винты для накопителей М.2.

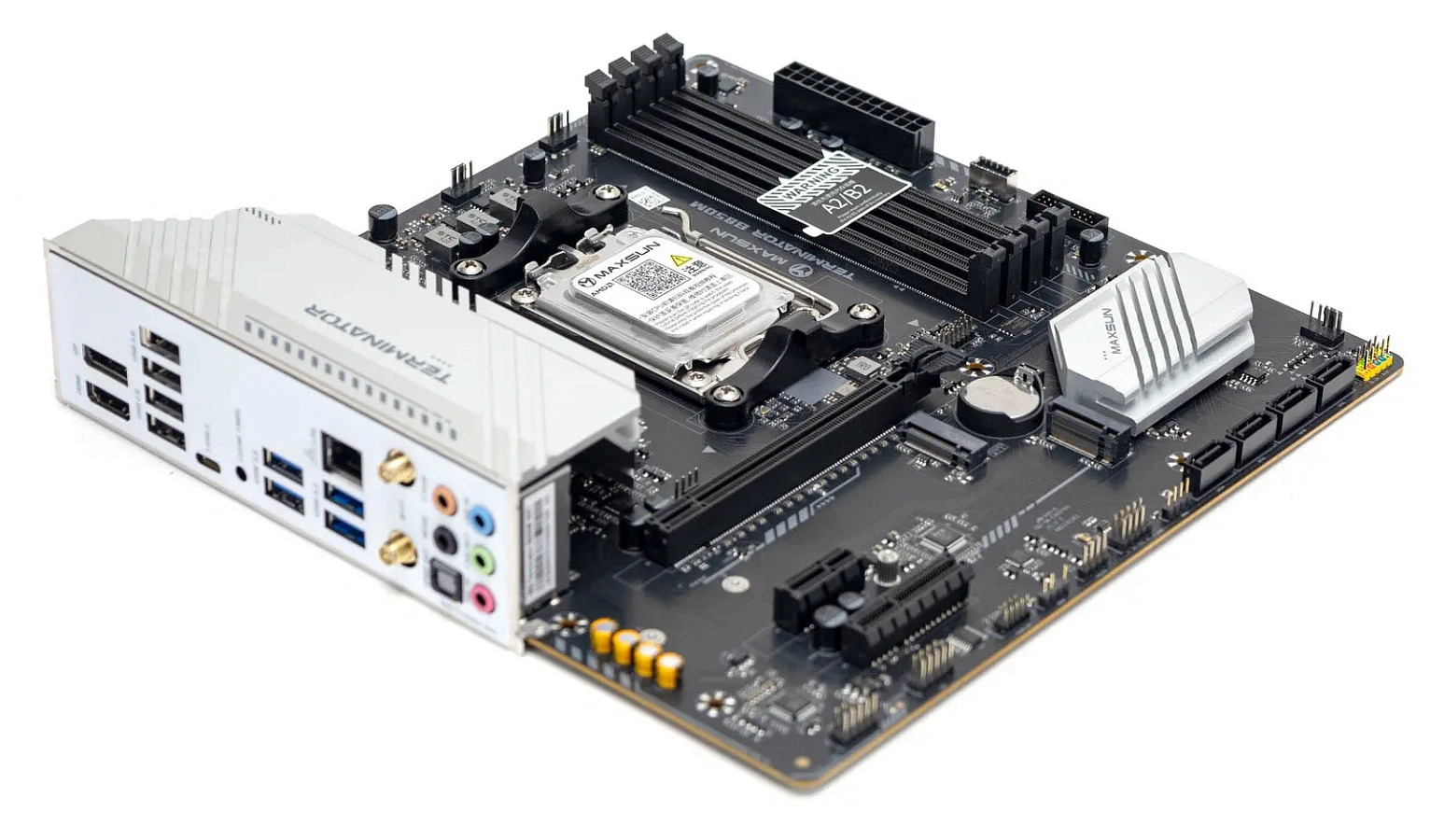

Внешний вид и конструкция

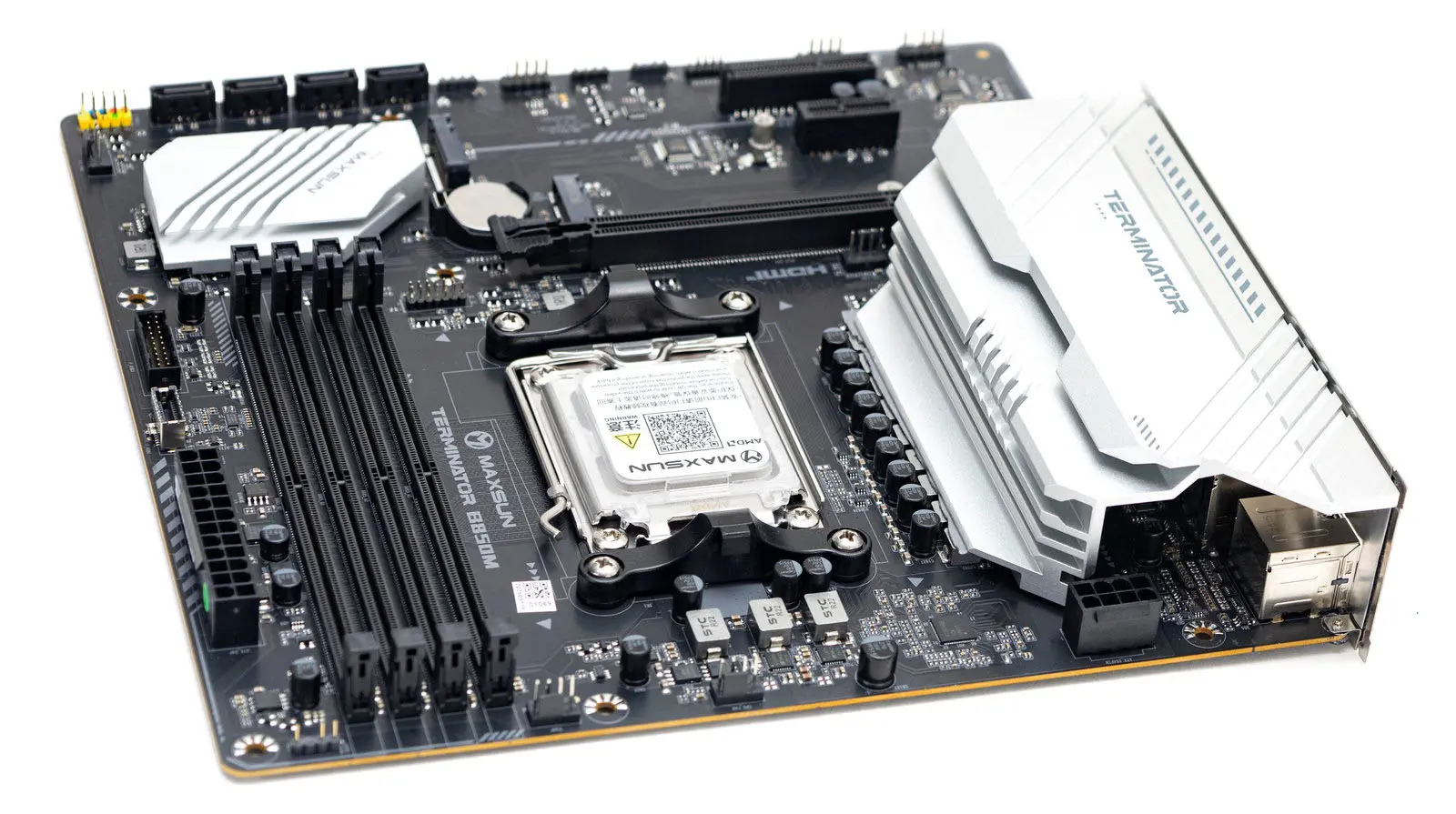

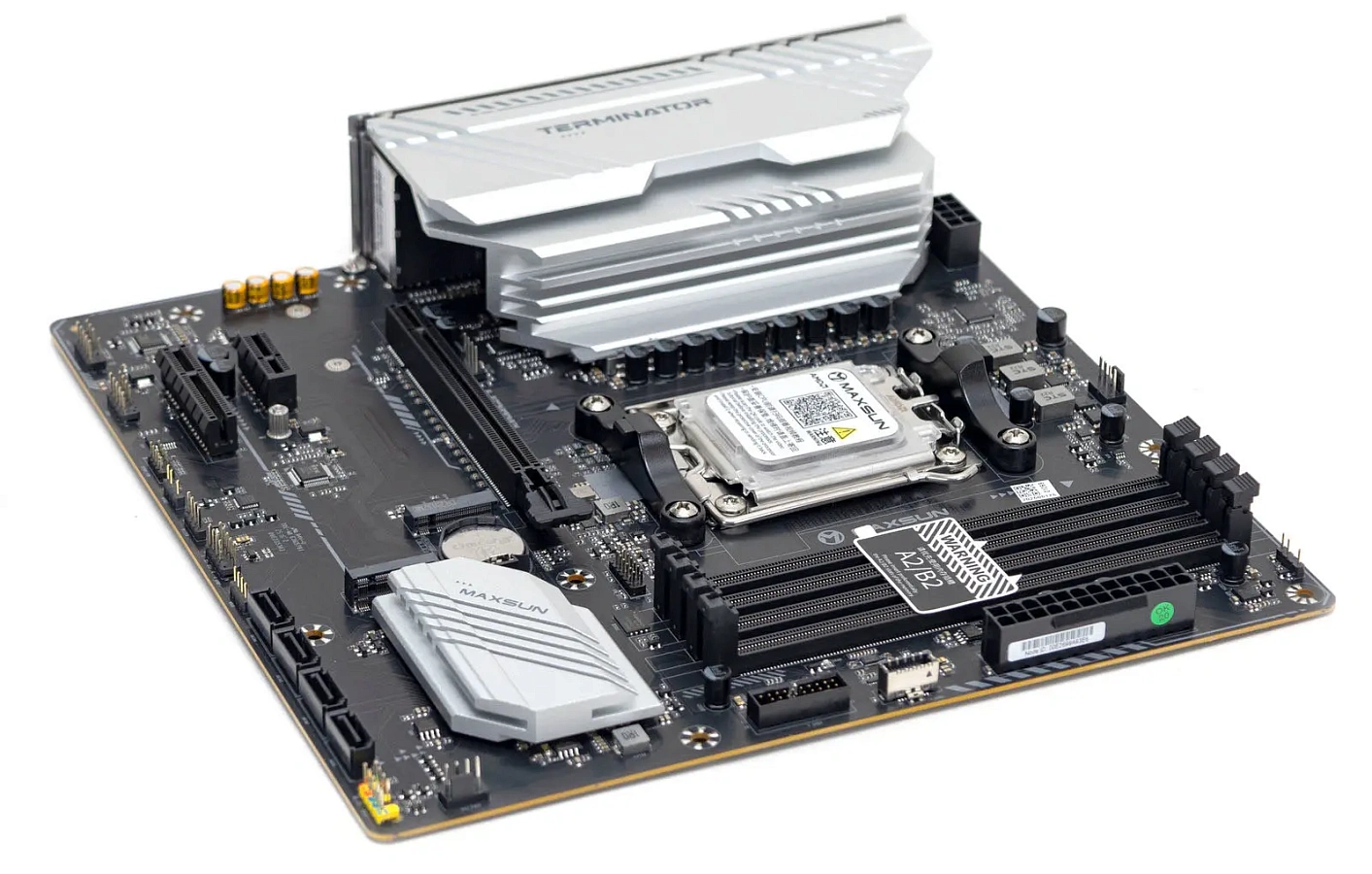

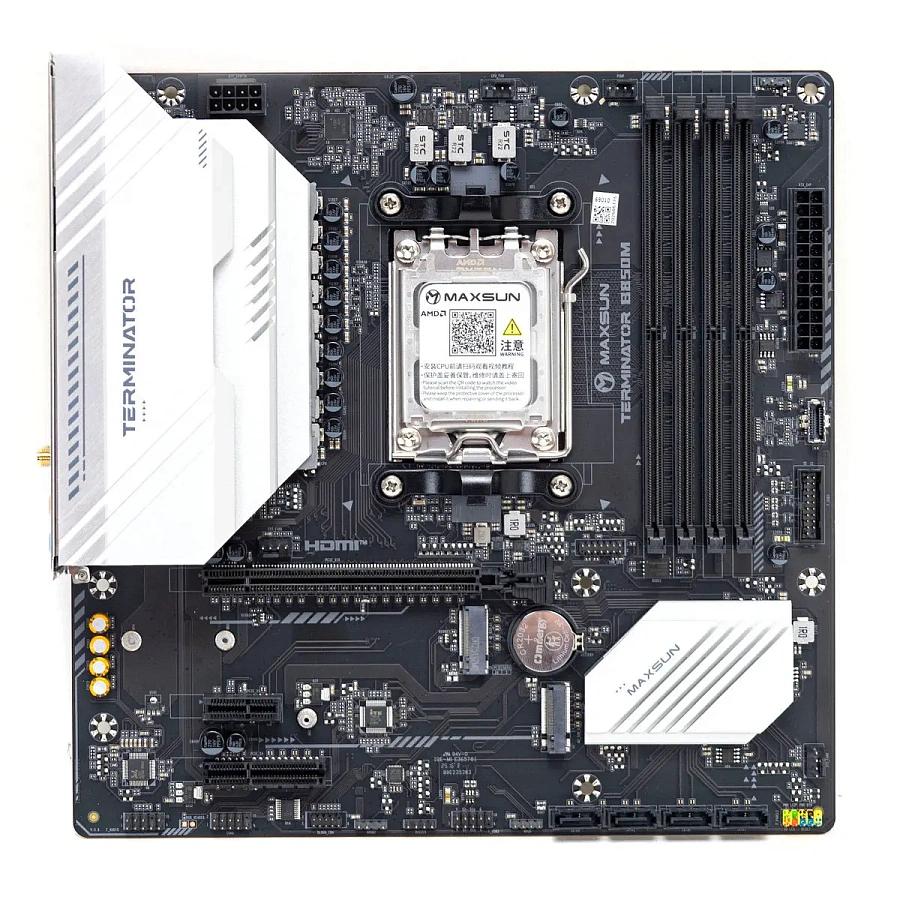

Материнская плата формата micro-ATX выполнена на основе восьмислойного текстолита. Дизайн простой, без рисунков или подсветки.

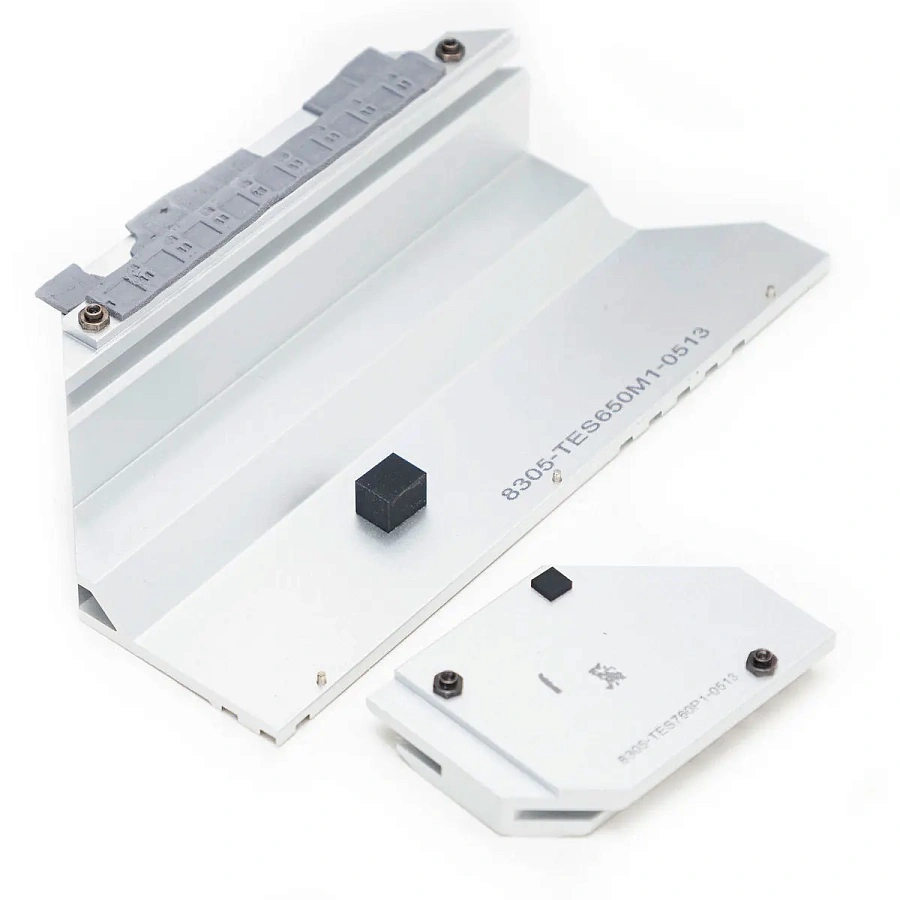

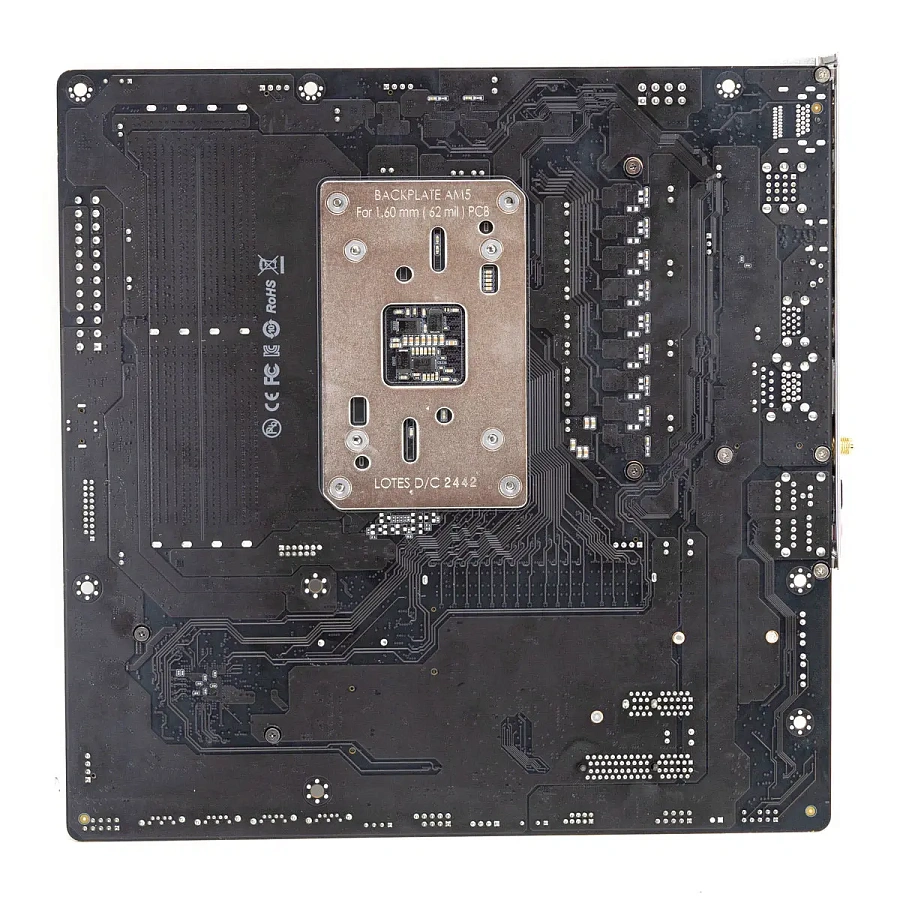

На черной плате два белых радиатора: на чипсете и на зоне VRM. С тыльной стороны только металлический бэкплейт.

Питание платы по минимуму – 24-пин АТХ и один коннектор 8-пин EPS12V.

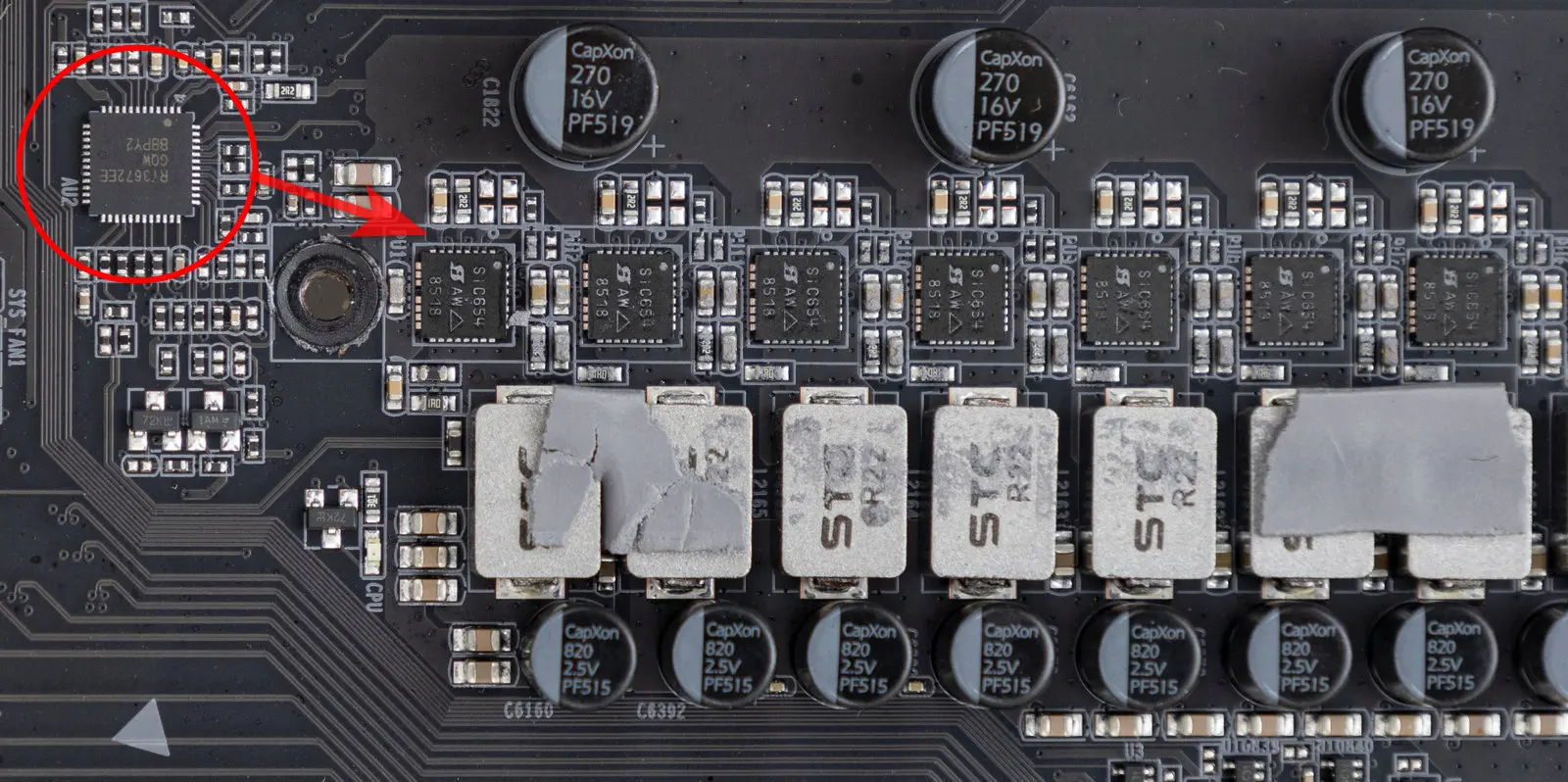

Питание процессора по схеме 8 фаз VCore, 2 фазы SOC и одна фаза MISC для встроенной графики.

Также в схеме питания мы видим два мосфета NICOS PK6008A. Используются полимерные конденсаторы CapXon.

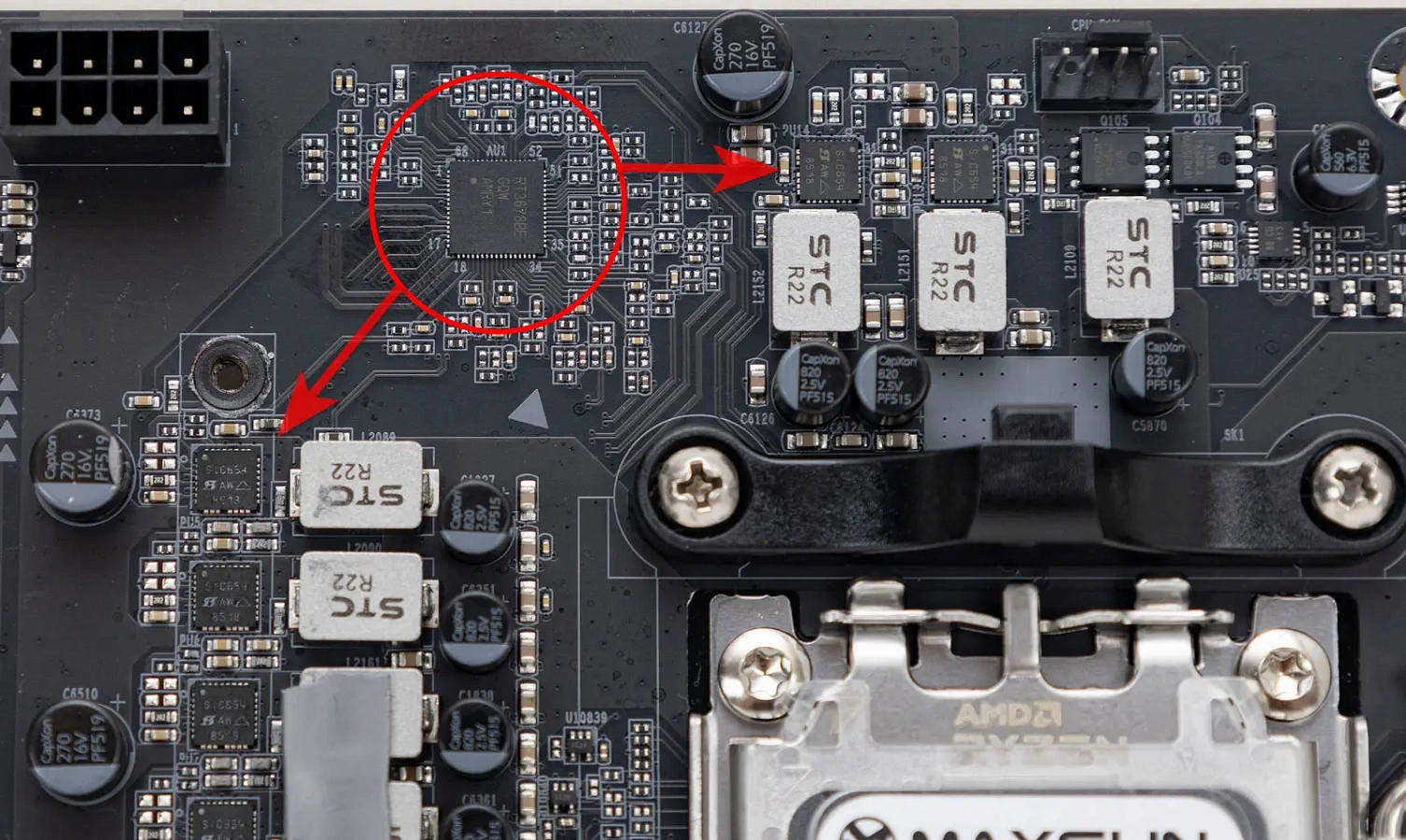

Фазы построены на суперферритовых дросселях и сборках Vishay Siliconix SiC654 на 50 А, управляет ими ШИМ-контроллеры Richtek Technology Corporation RT3678BE (8+2 фазы) и RT3672EE (1 фаза MISC).

Вокруг чипсета два регулятора напряжения GStek GS7166, еще один возле слотов оперативной памяти и два возле зоны VRM.

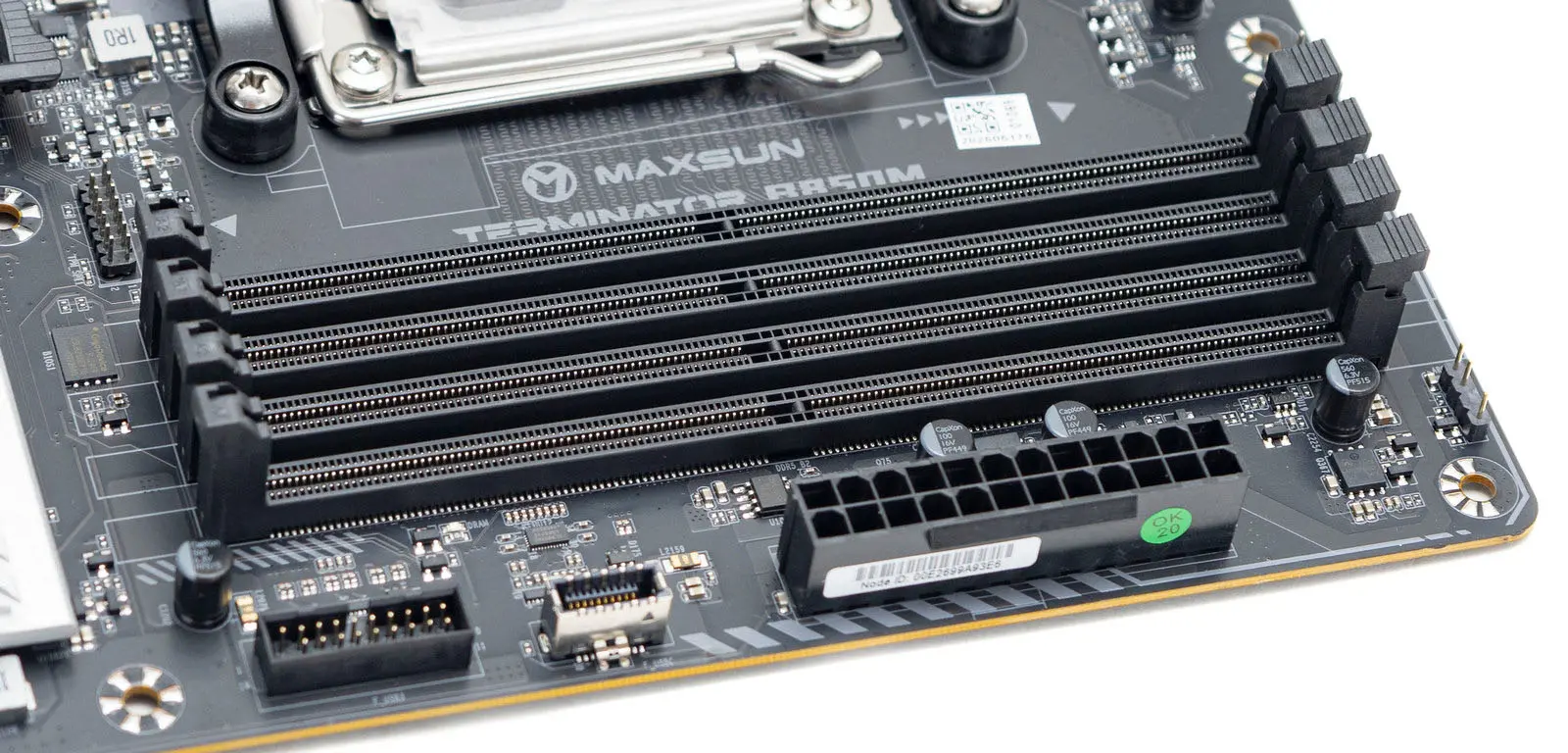

Для установки модулей памяти четыре слота DDR5, защелки только с верхней стороны. Возможна установка до 192 ГБ, с возможностью разгона до 76000 МГц. Поддерживаются профили AMD EXPO.

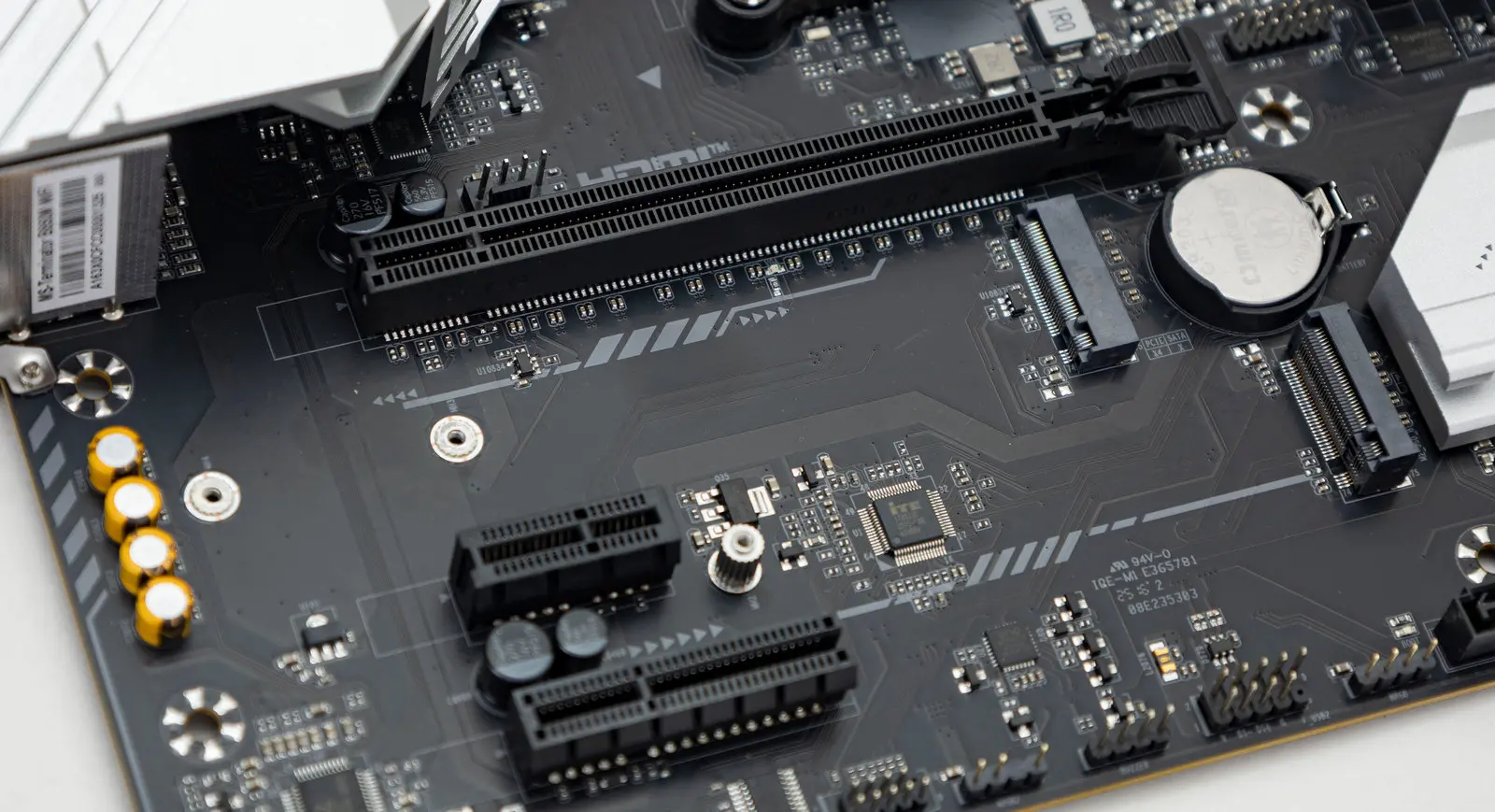

Полноразмерный слот PCI-E один – PCI-E 5.0 x16, слот процессорный. Он неармированный, с обычной защелкой.

Еще два PCI-E слота короткие, чипсетные: один - PCI-E 4.0 ×4, второй - PCI-E 3.0 ×1. Усилителей и мультиплексоров нет.

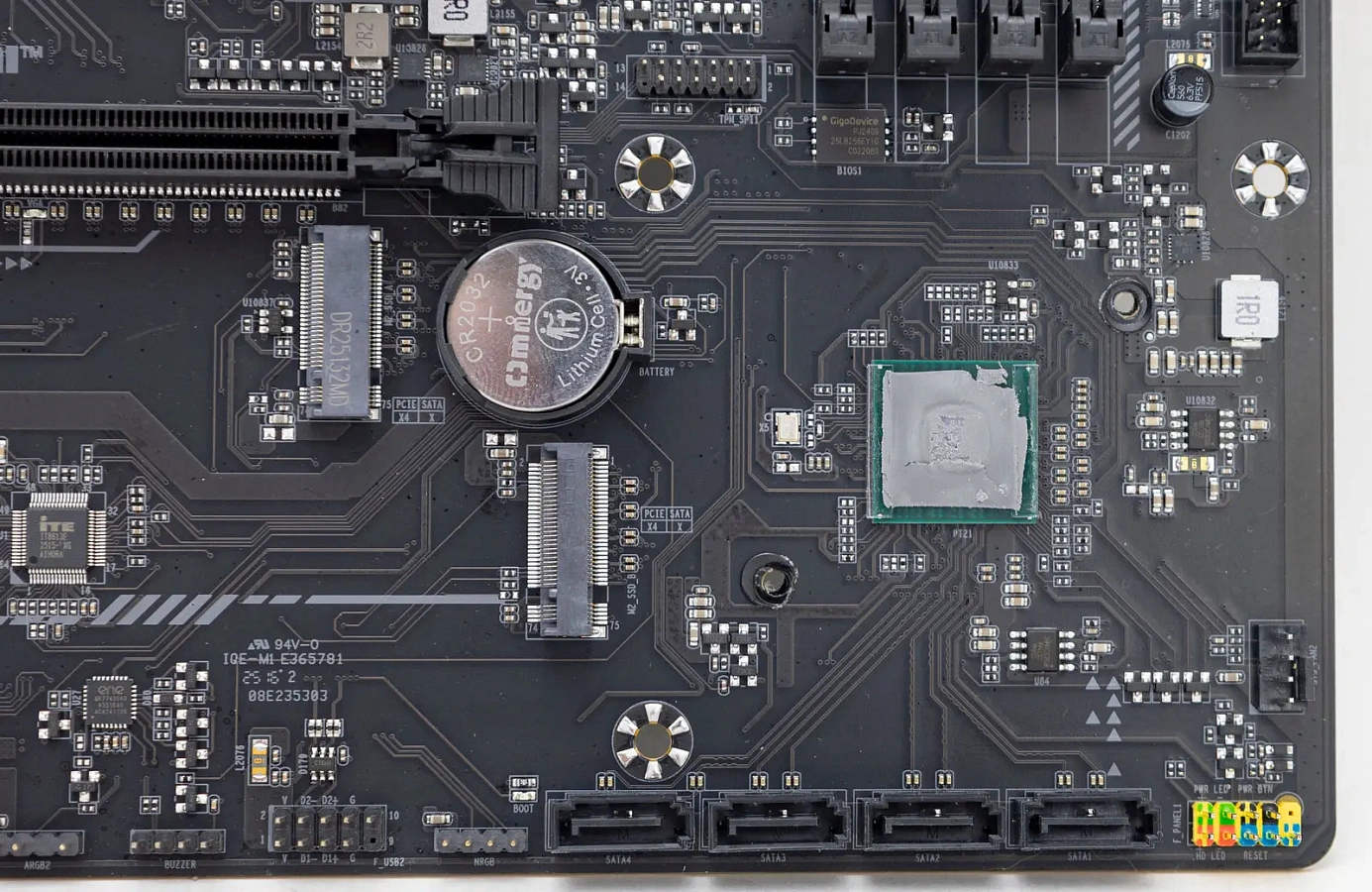

Для установки накопителей два М.2 слота PCI-E х4: один процессорный, второй чипсетный. Радиаторов на слотах нет. Оба слота поддерживают накопители размера 2280, под меньшую длину креплений нет. Поддержки накопителей с SATA интерфейсом нет, только NVMe.

SATA портов четыре, все реализованы через чипсет.

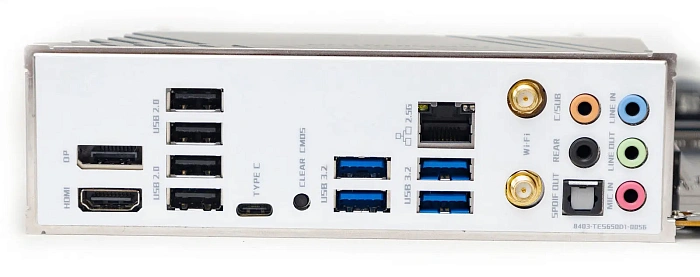

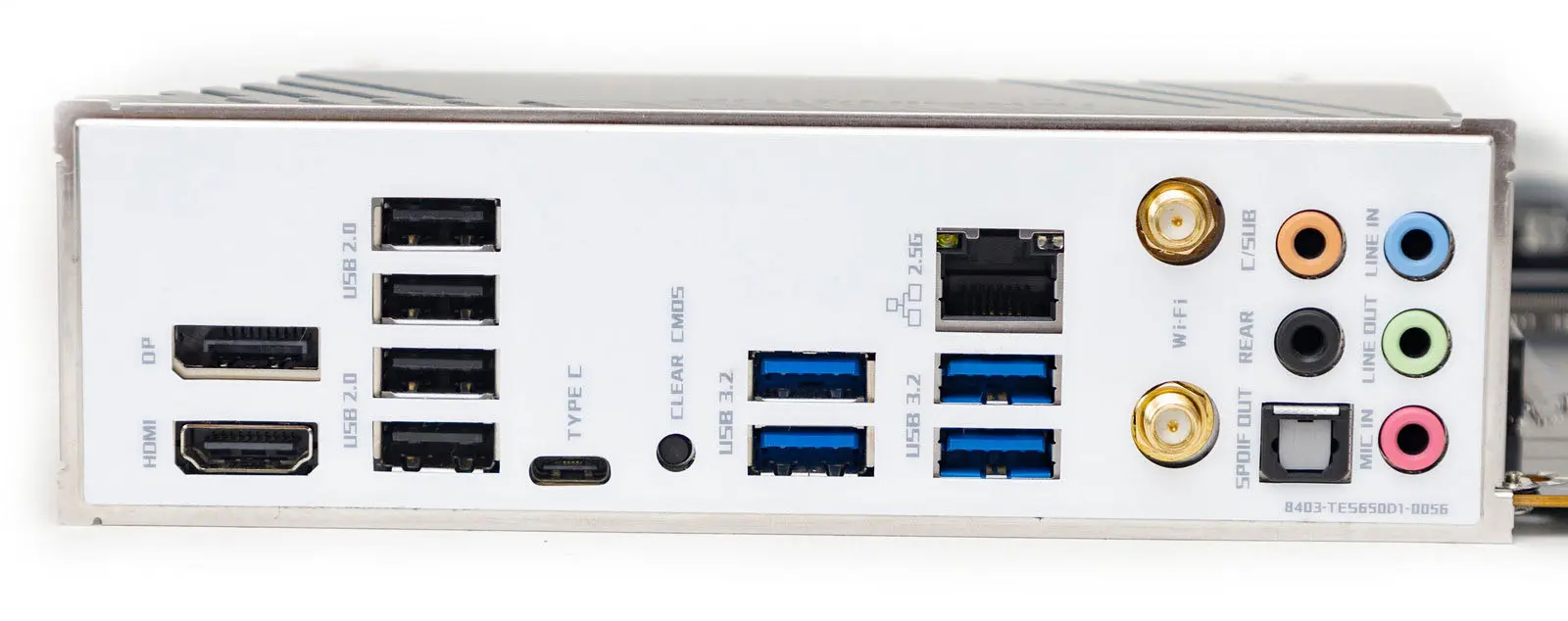

Портов USB 14 штук: девять на задней I/O панели и пять через внутренние коннекторы.

USB 3.2 Gen 1 через чипсет: два через внутренний разъем и четыре на задней панели (синие коннекторы), усилителей для этих портов нет.

Портов USB 2.0 также шесть штук: два через один внутренний разъем и четыре на тыльной панели, все соответственно чипсетные.

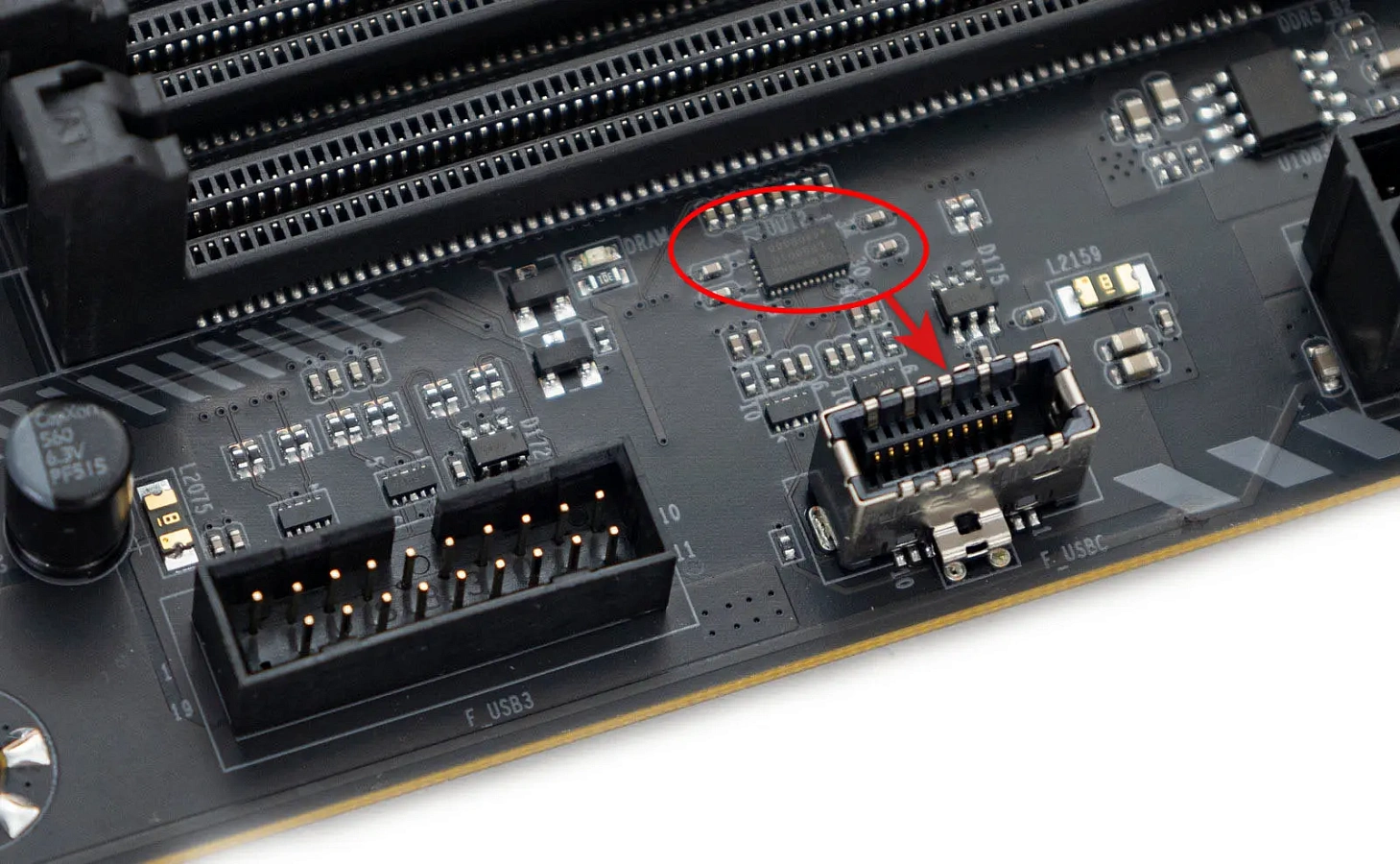

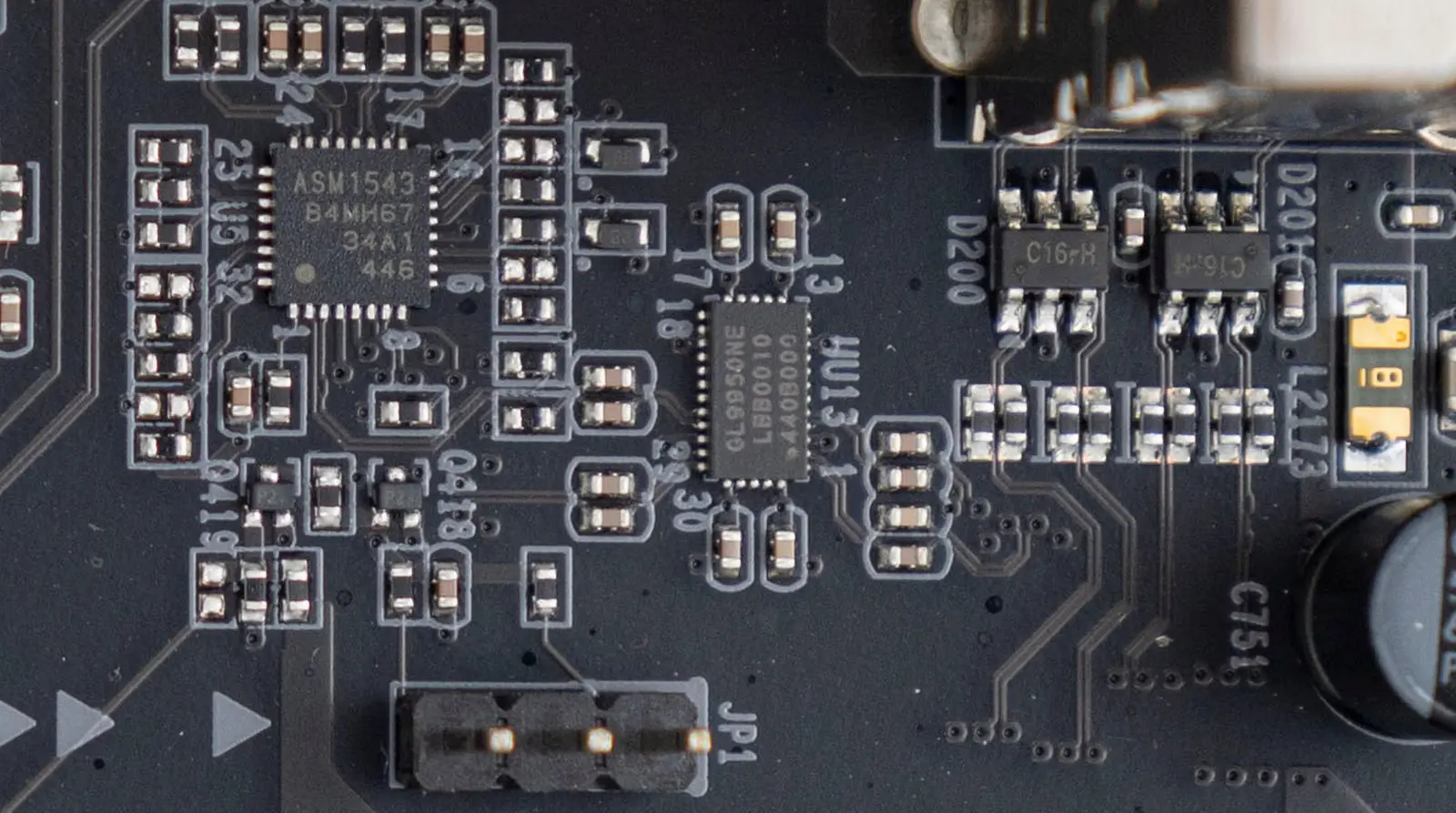

Портов USB 3.2 Gen1 Type-C 10 Гбит/с два штуки: один на тыльной панели и один через внутренний разъем. Оба через контроллеры Genesys Logic GL9950N, обеспечивающие питание до 15 Вт. Для порта на тыльной панели имеется ре-драйвер ASM1543, обеспечивающий быструю зарядку.

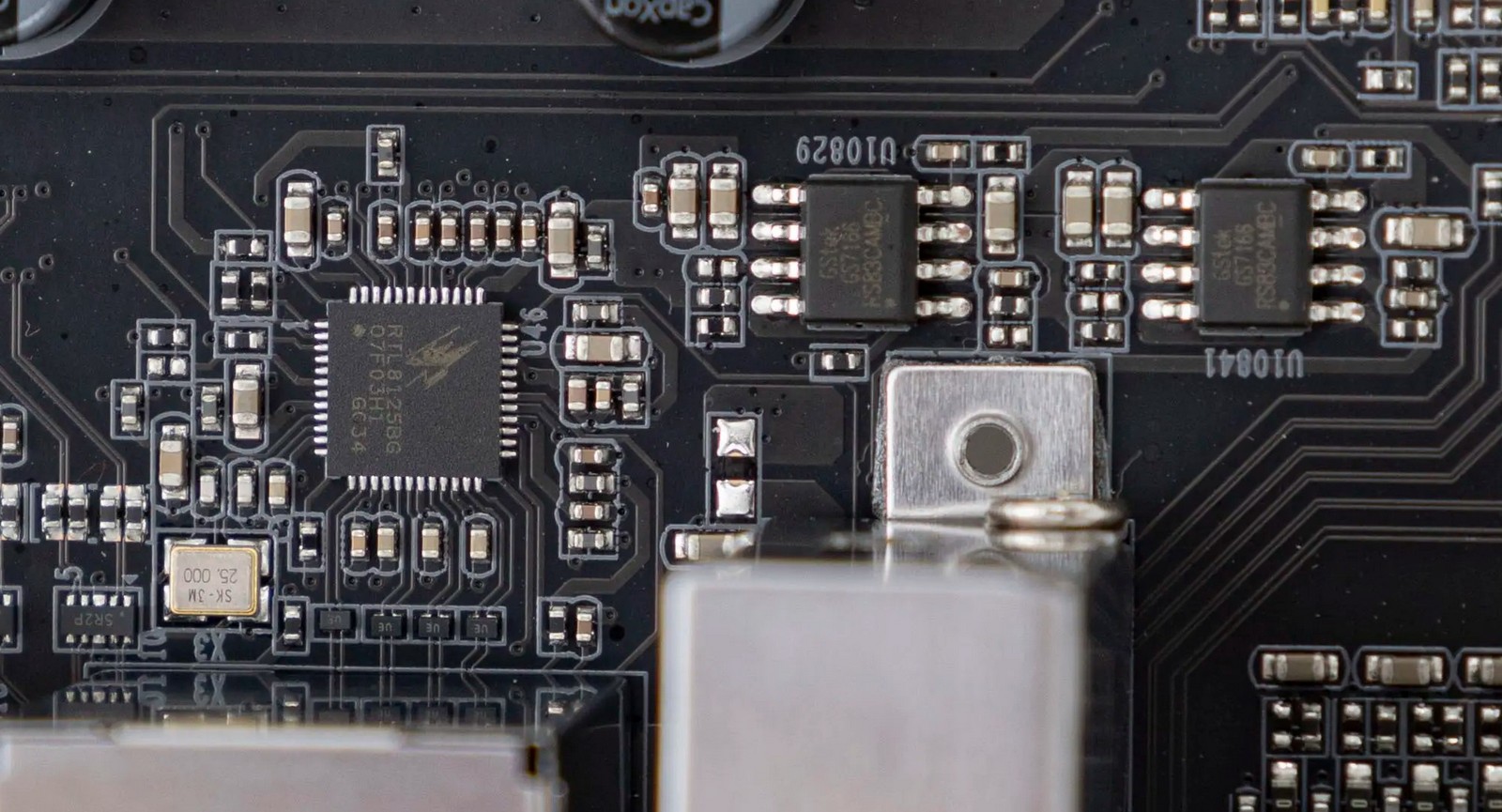

Проводное подключение через сетевой LAN-контроллер RTL8125BG 2,5 Гбит/с.

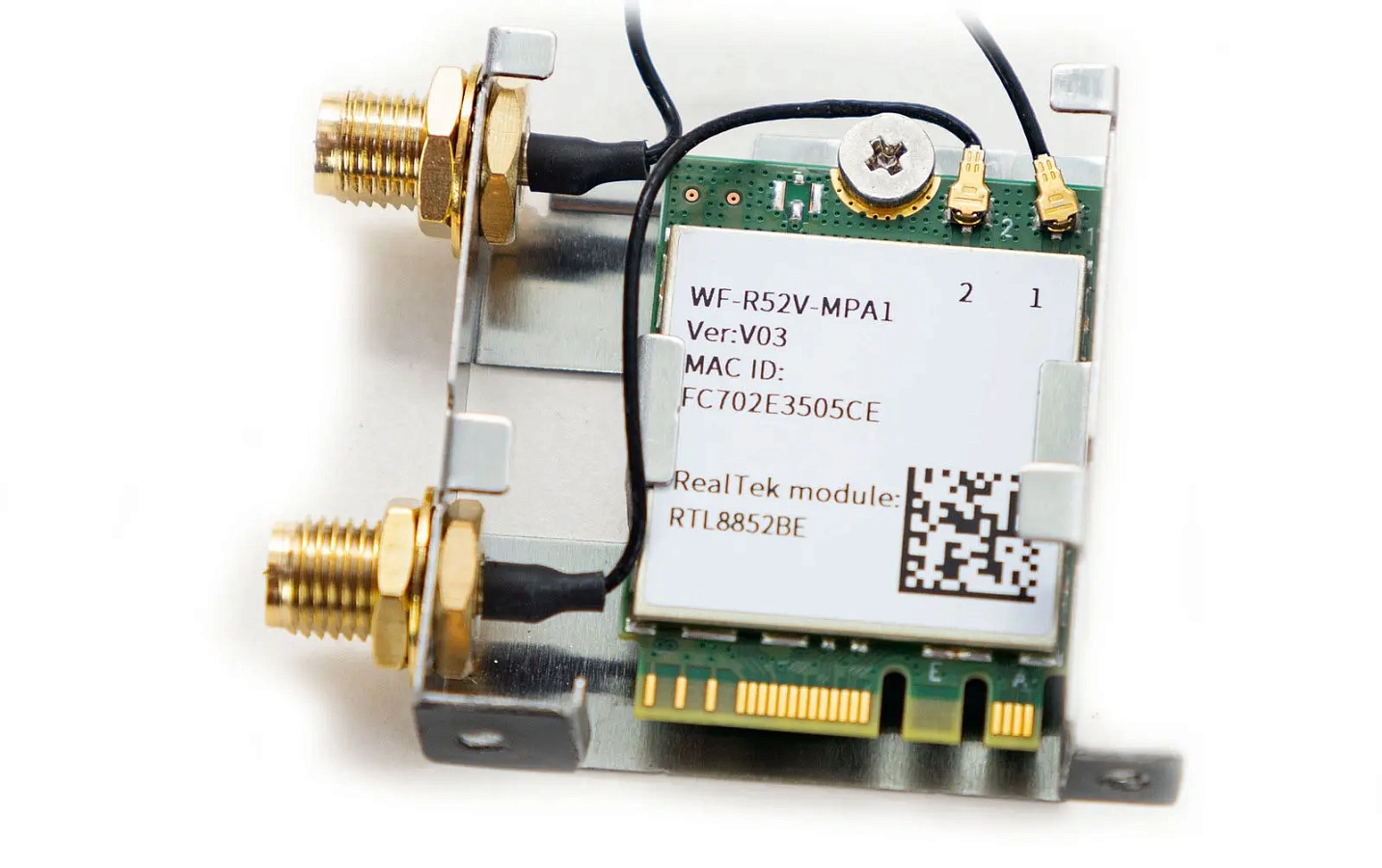

Беспроводное подключение через адаптер М.2 E-key PCI-E Realtek RTL8852BE с поддержкой Wi-Fi 6E и Bluetooth 5.2. К плате подключаются внешние антенны через резьбовое подключение.

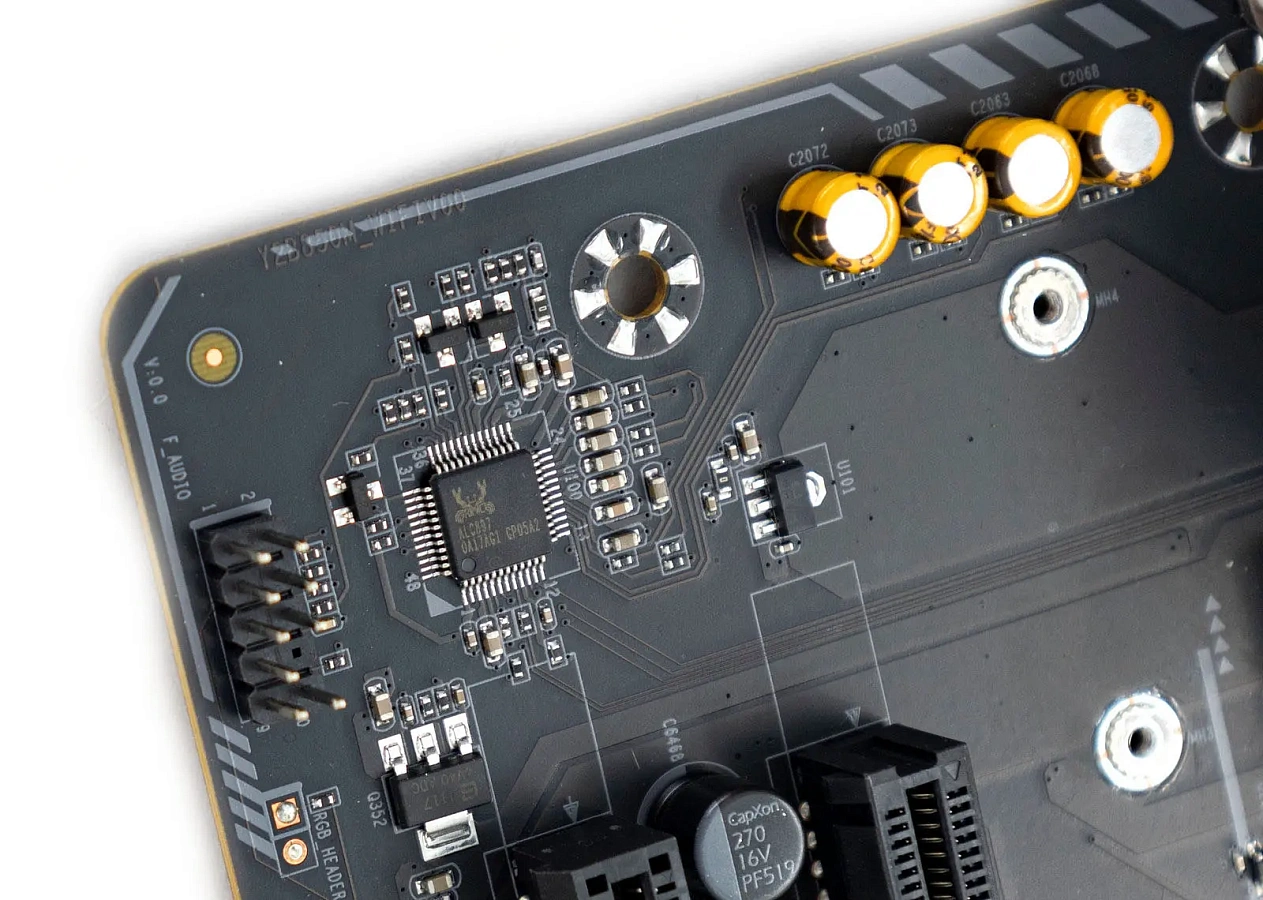

Звуковой кодек установлен Realtek ALC897 - достаточно старенькое решение, но обеспечивающее вывод звука в формате 7.1 с разрешением до 24 бит, 192 кГц. Дополнительно имеются четыре конденсатора. На плате есть порт SPDIF для вывода звука.

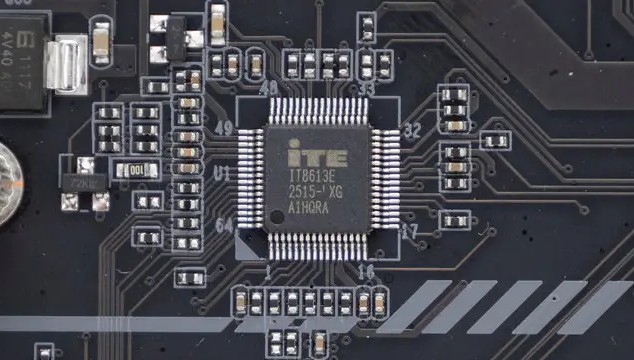

Контроллер Multi I/O установлен ITE IT8613E.

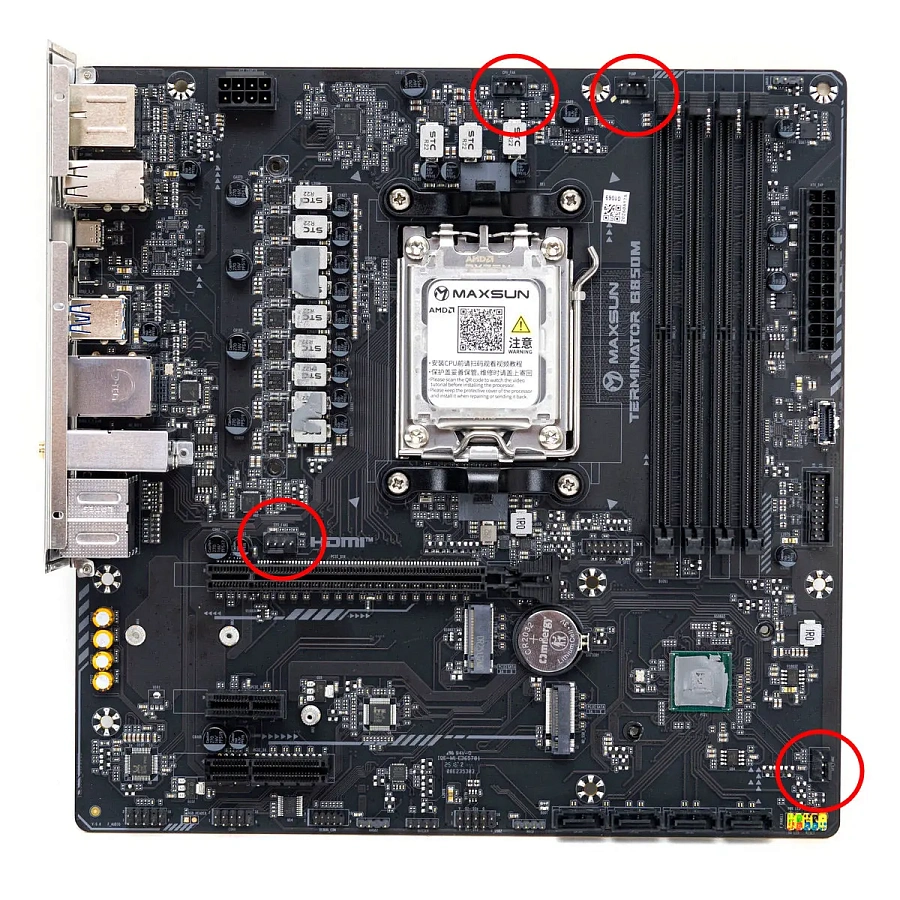

Для подключения вентиляторов на плате четыре коннектора, один из них обозначен как PUMP.

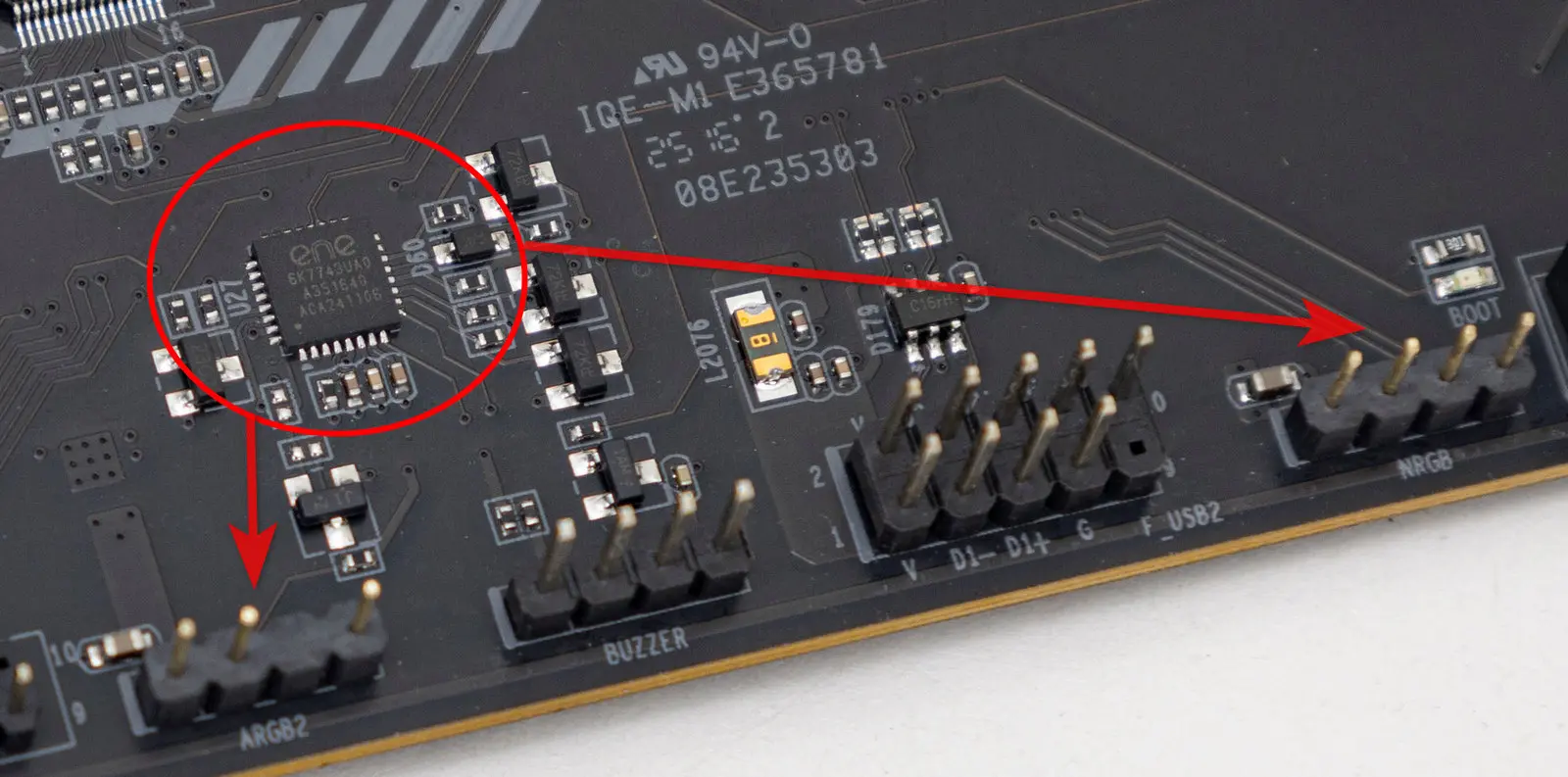

Контроллер подсветки ENE6K4230UA0, для подключения два коннектора 3-пин ARGB +5В, один коннектор 4-пин RGB +12В.

Для вывода изображения со встроенного в процессор видеоядра два порта: HDMI 1.4 с разрешением 4096х2160 30 Гц и DP с разрешением 4096х2160 60 Гц. Драйверов для усиления видеопортов нет.

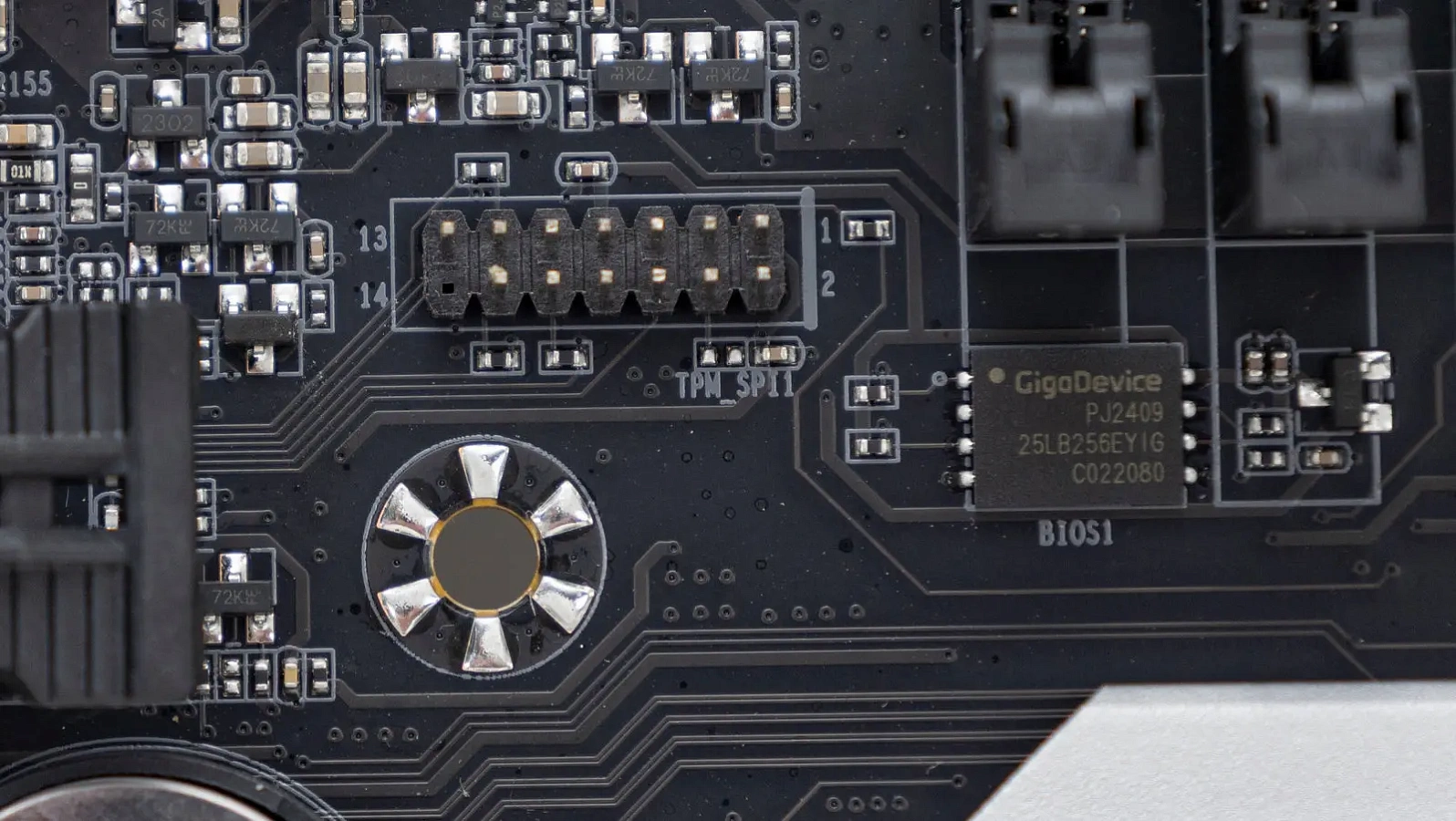

BIOS реализован на микросхеме GigoDevice PJ2409 на 128М-бит. На задней панели находится заглубленная кнопка Clear CMOS для оперативного сброса настроек.

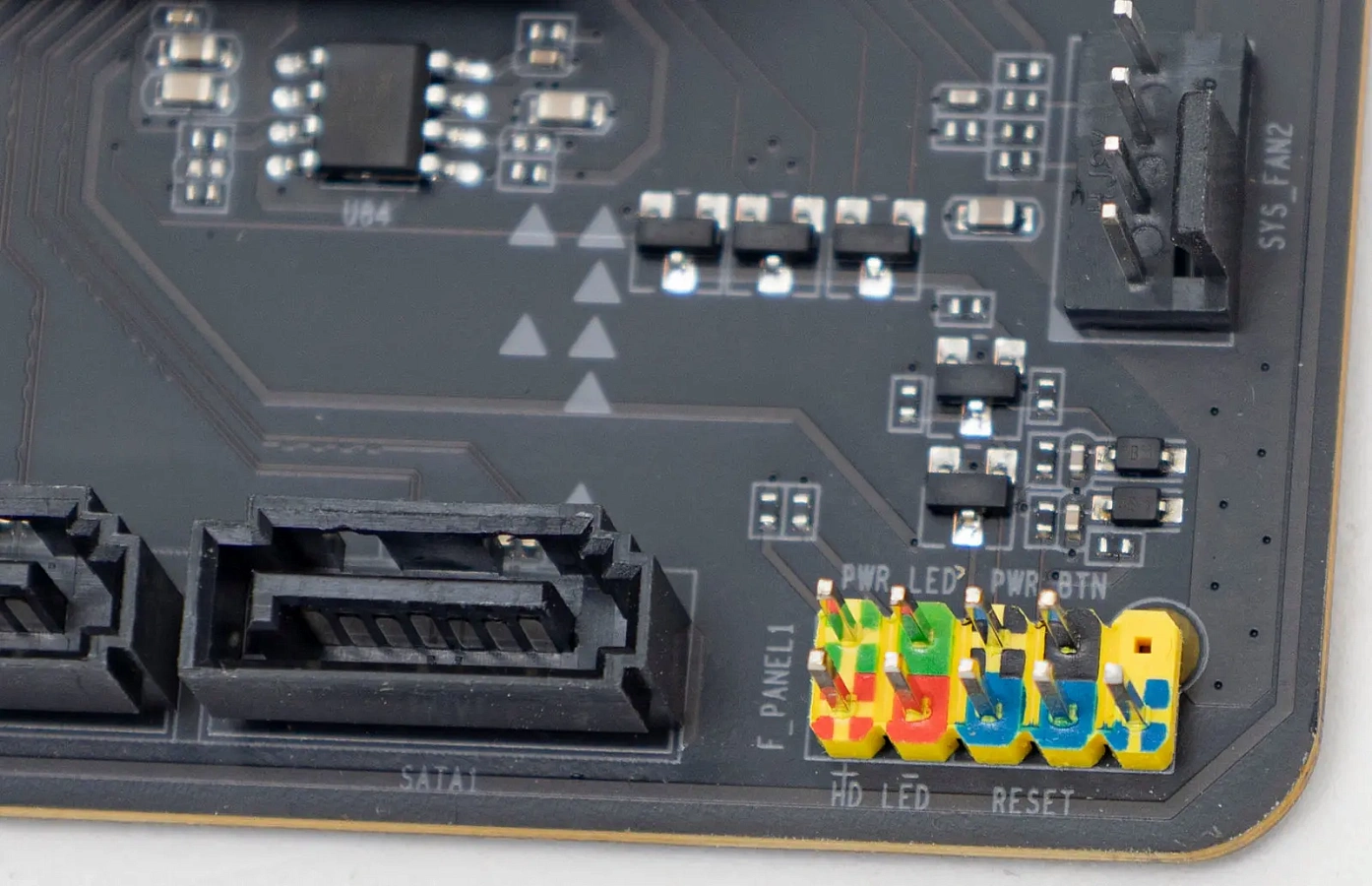

Для подключения фронтальной панели коннекторы имеют цветную маркировку.

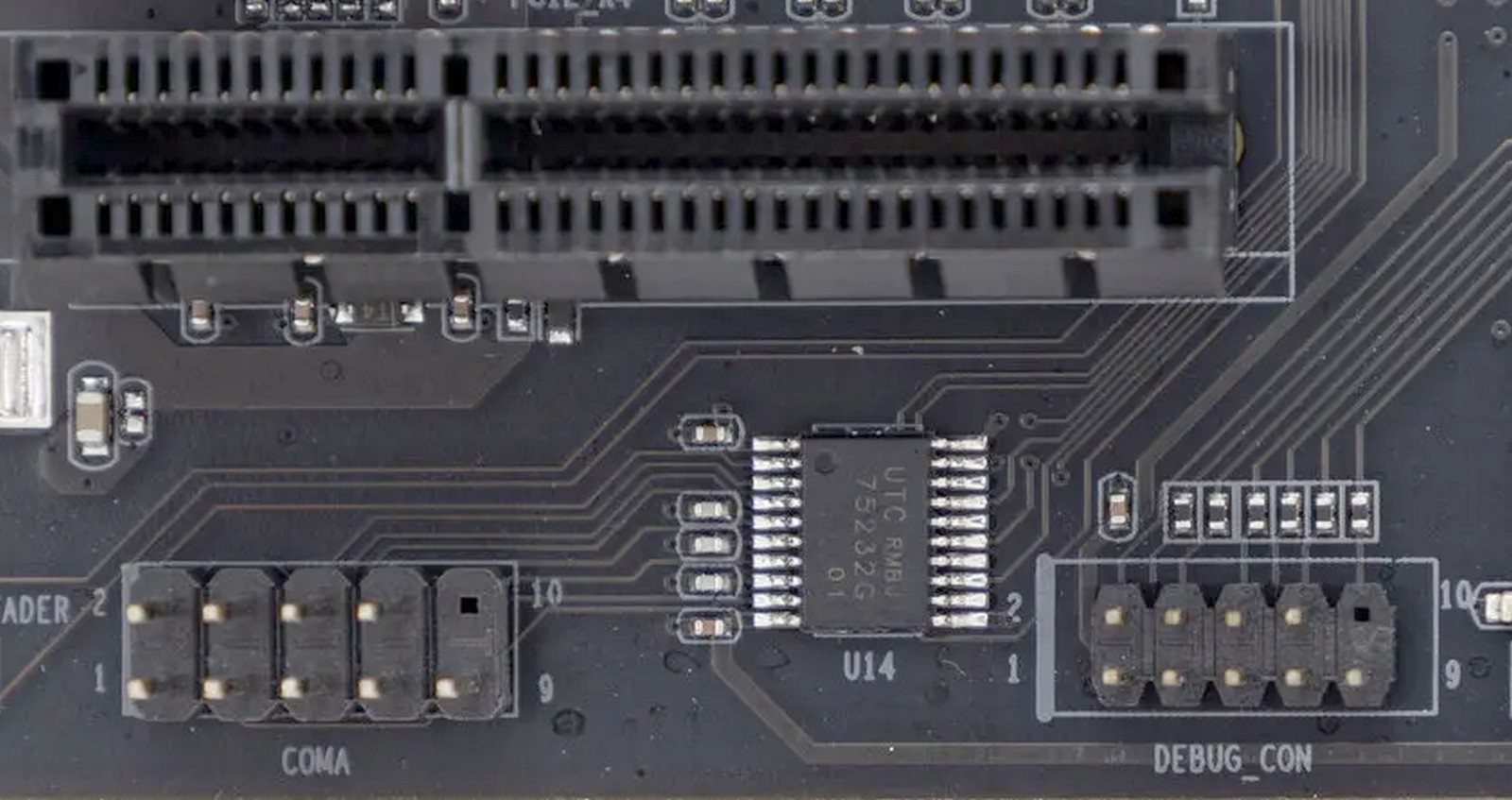

Через контроллер UTC 75232G реализован порт RS-232.

BIOS и ПО

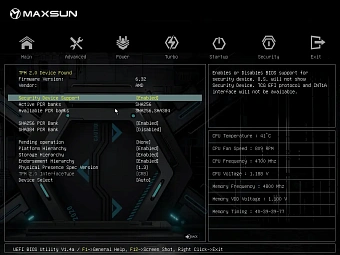

Меню BIOS не привычно для пользователей материнских плат от популярных в России брендов. Нет поддержки русского языка, нет упрощенного меню и продвинутого.

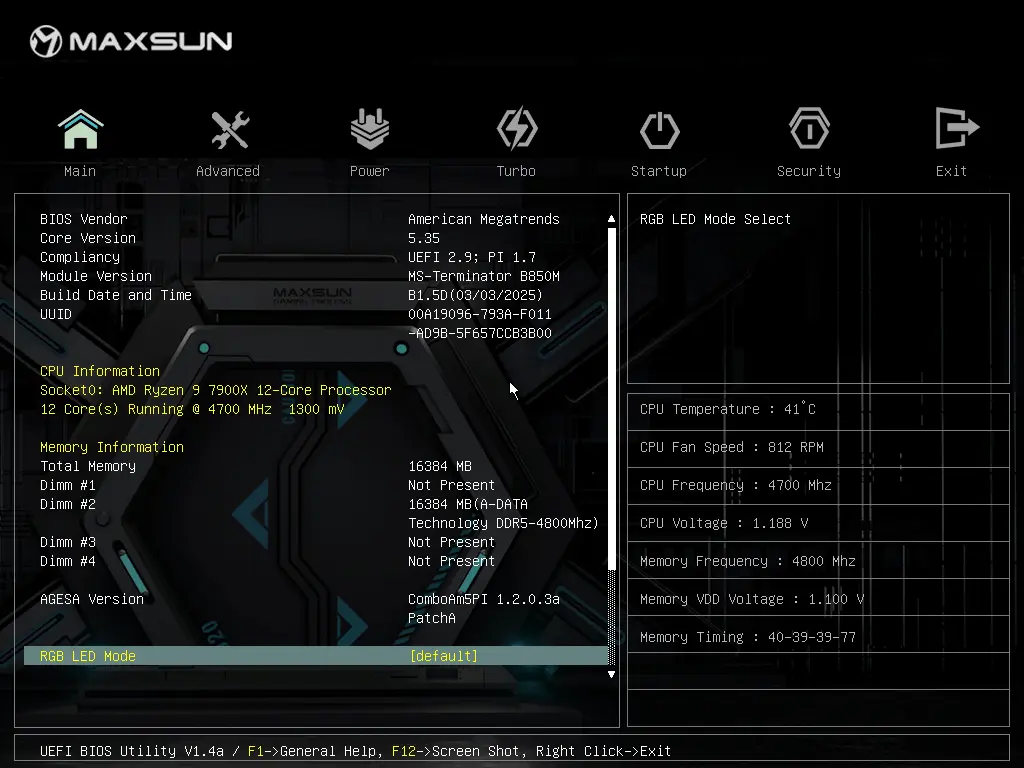

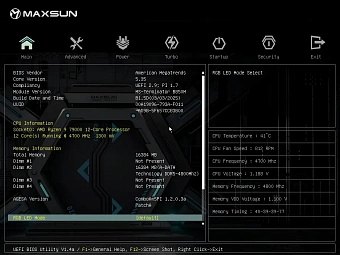

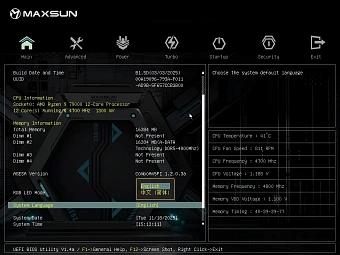

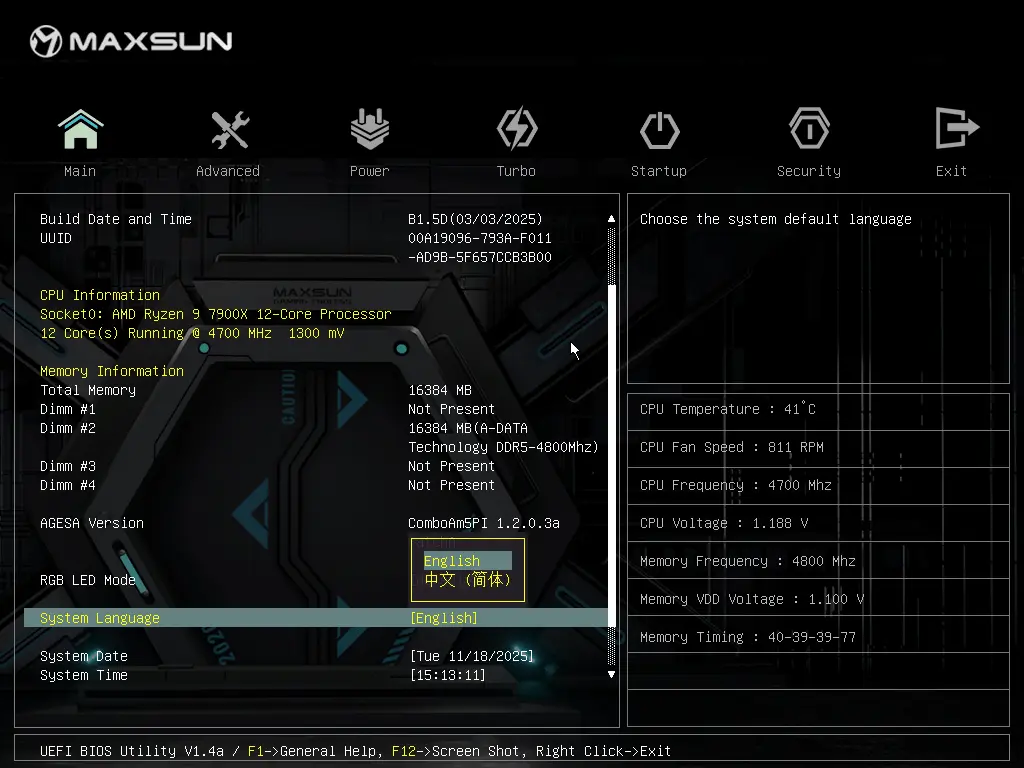

Все настройки разделены на семь вкладок. На вкладке Main информация об установленных комплектующих, настройка даты и времени, выбор языка.

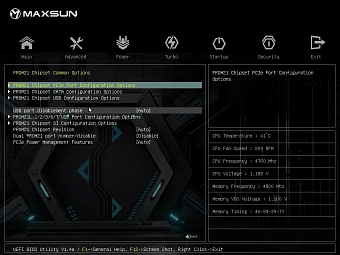

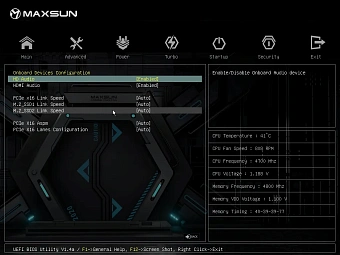

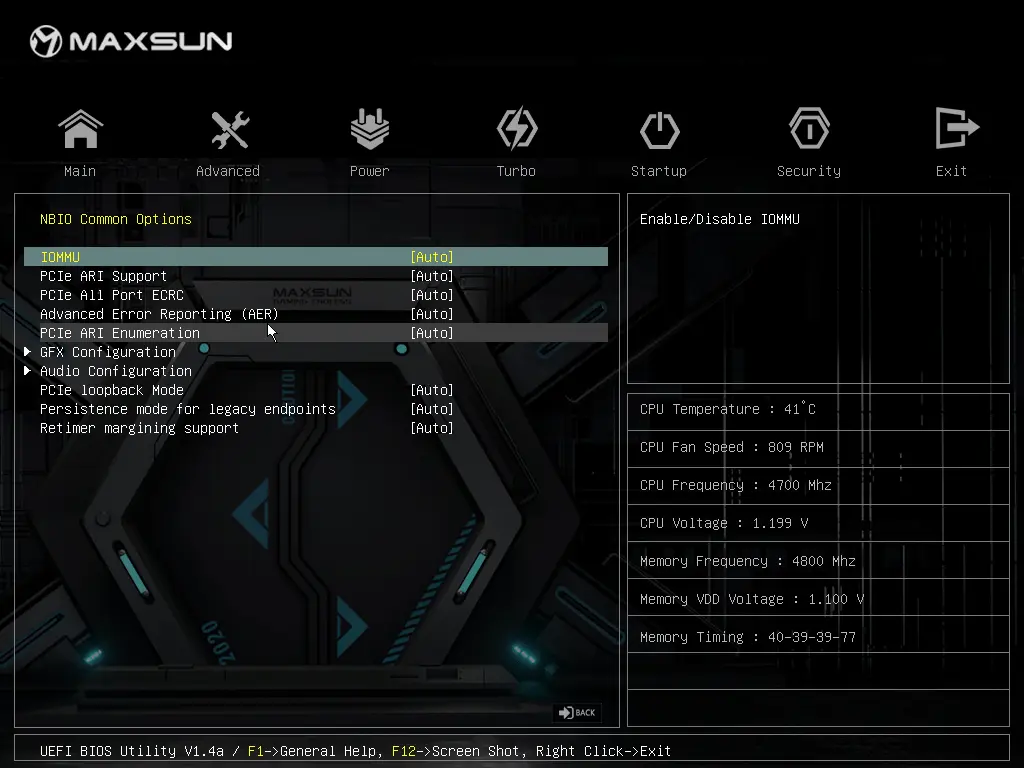

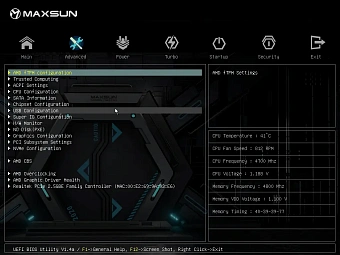

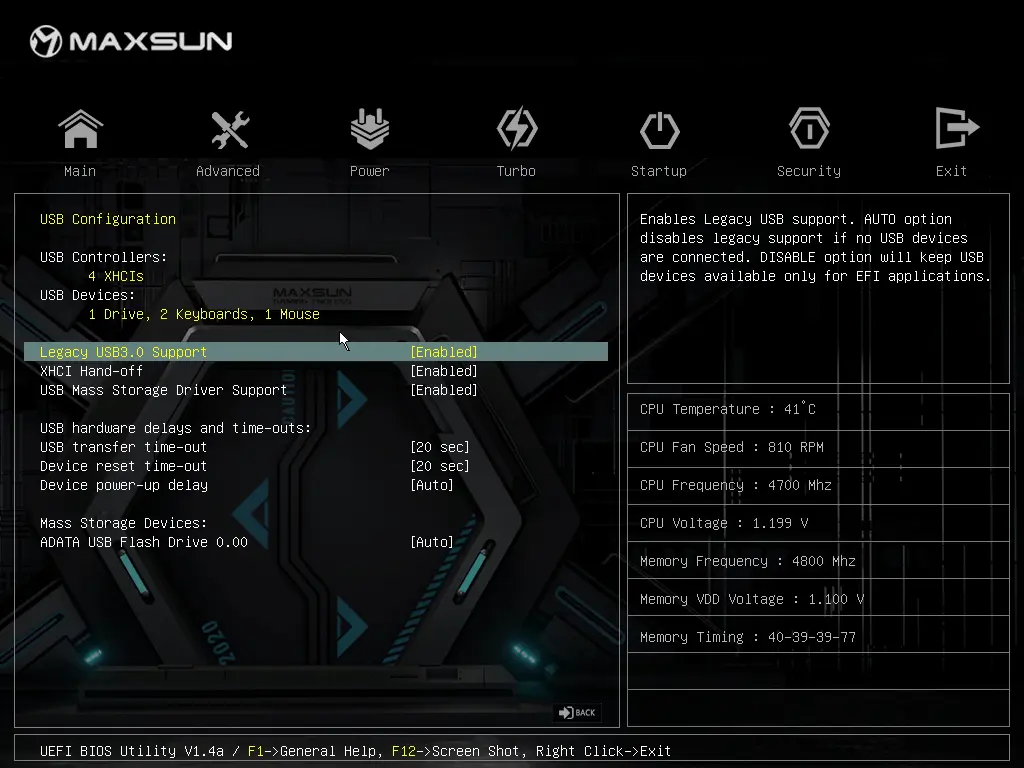

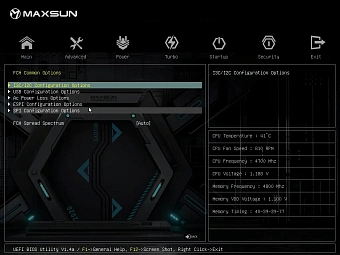

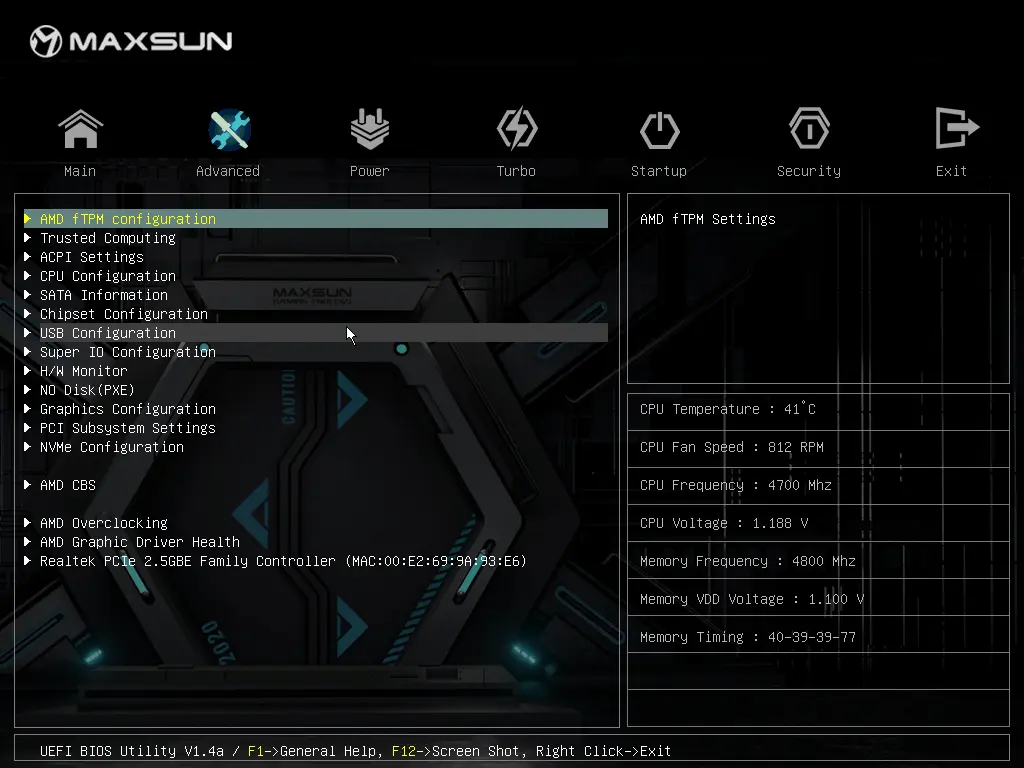

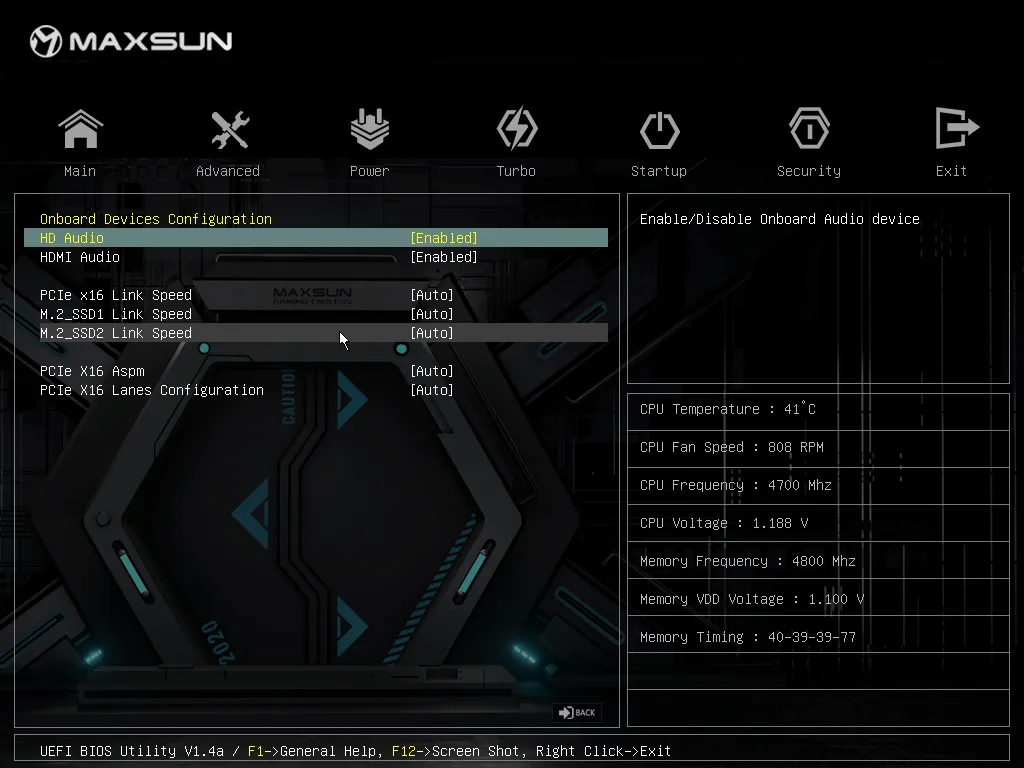

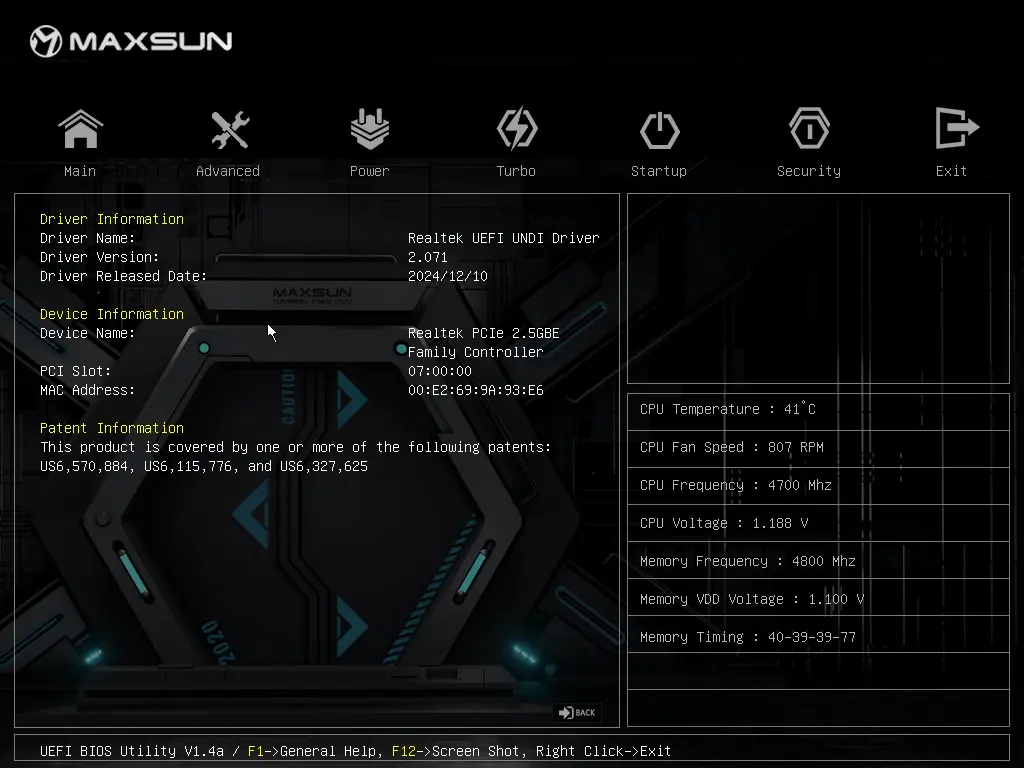

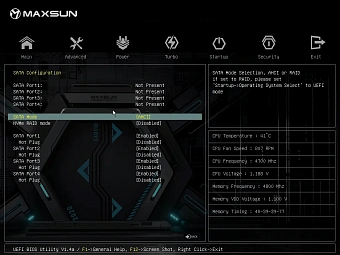

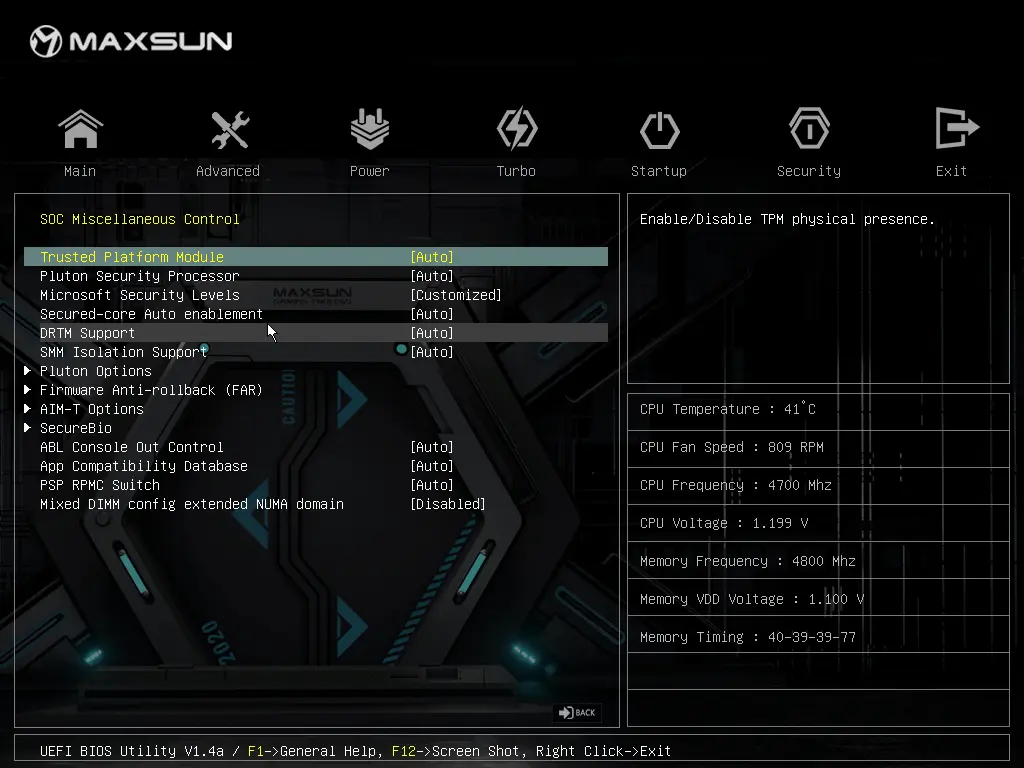

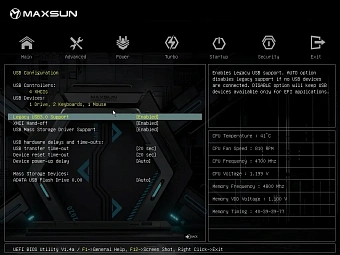

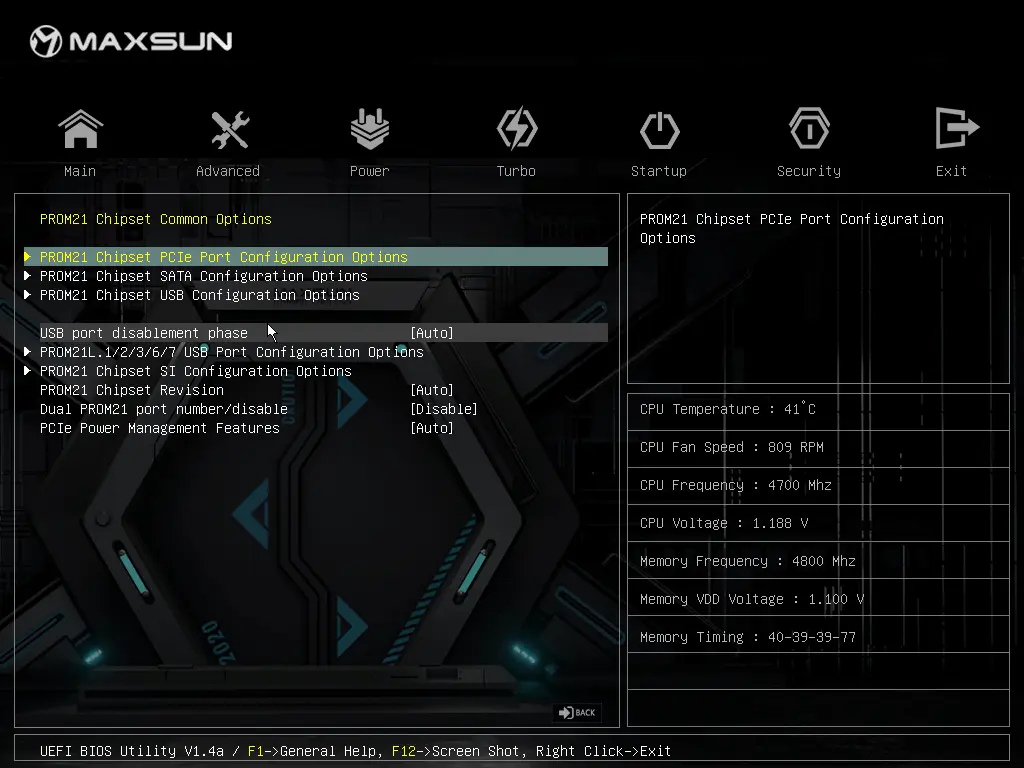

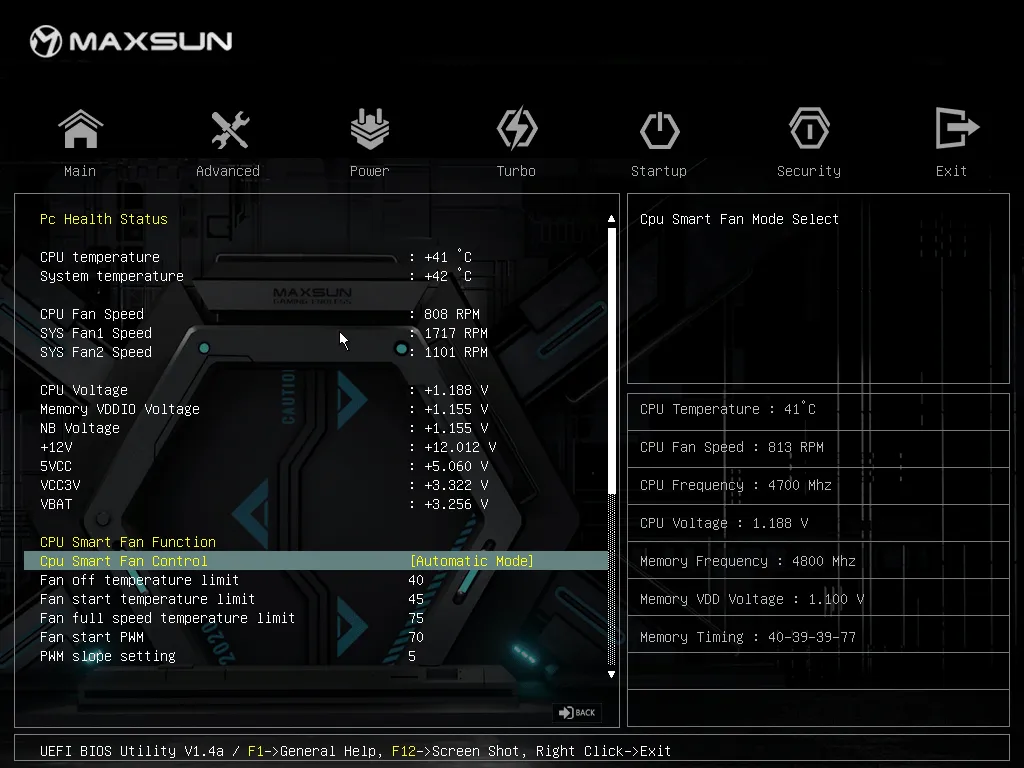

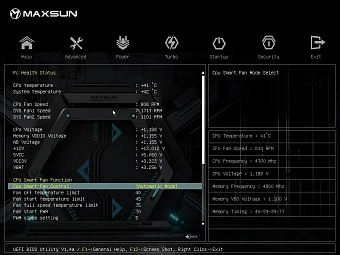

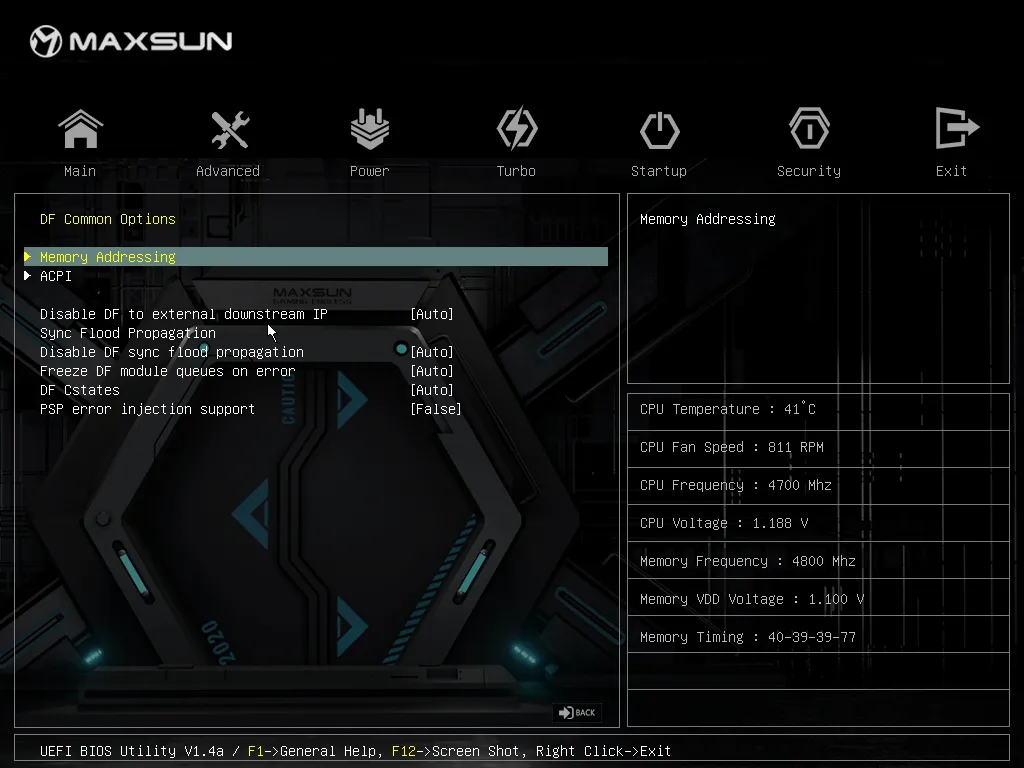

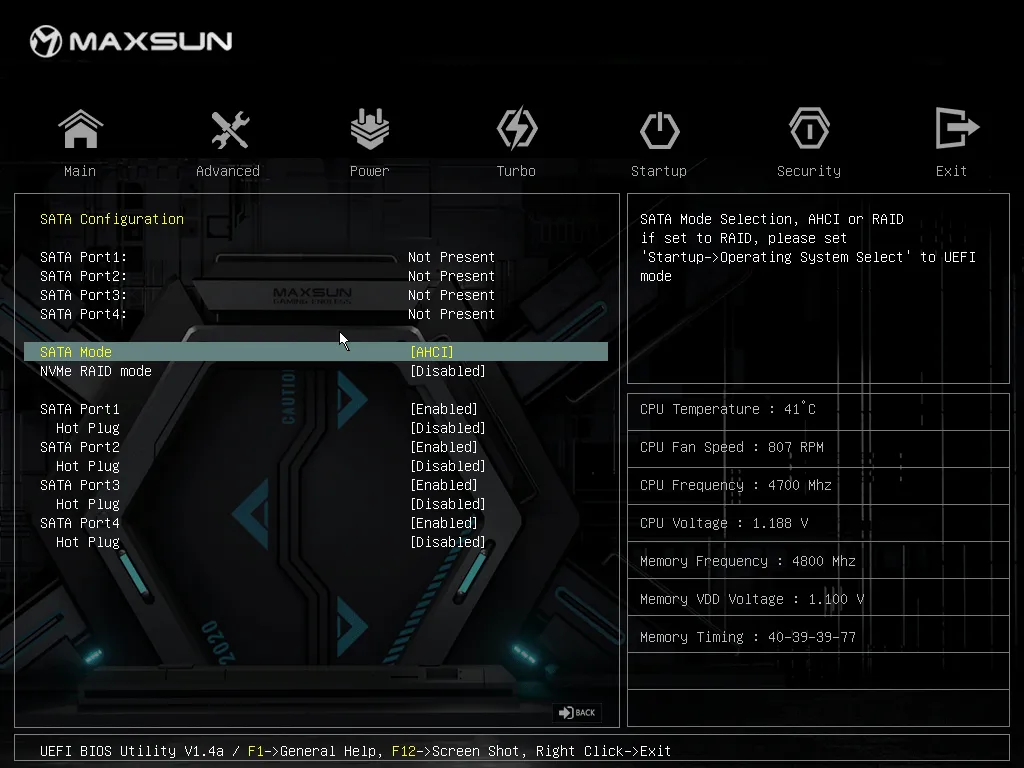

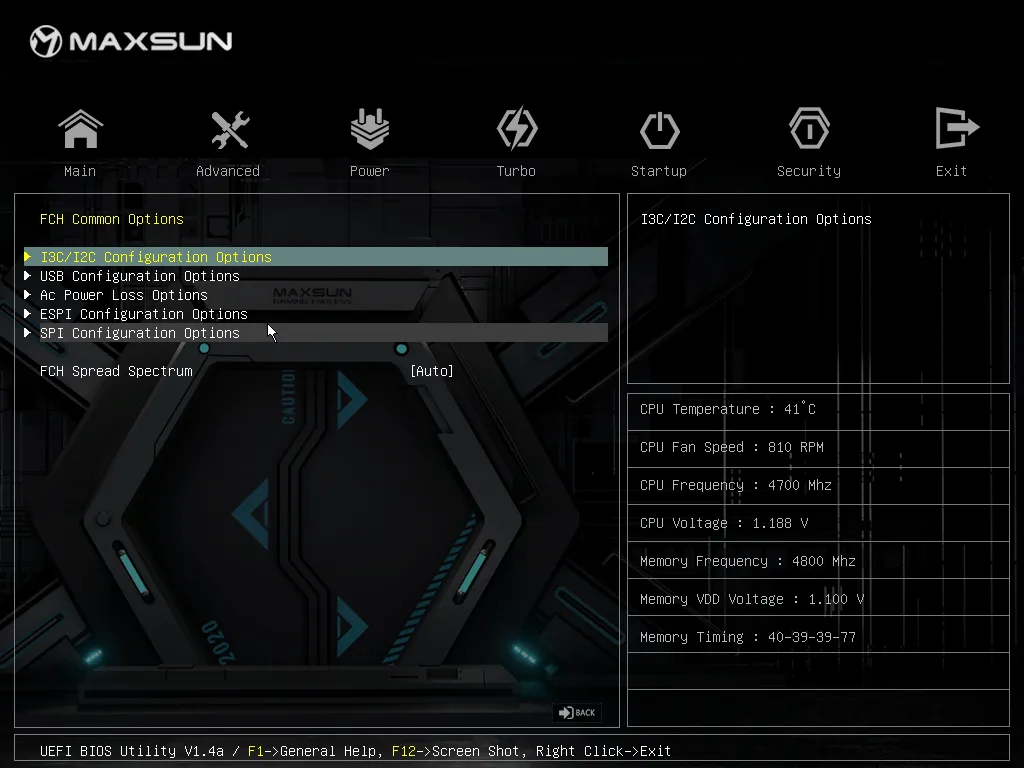

Вкладка Advanced, настройки периферийных устройств, портов, накопителей, скорости PCI-E и М.2. Здесь же мониторинг и настройка вентиляторов без привычного экрана с графиками, по температурным лимитам умный контроль оборотов.

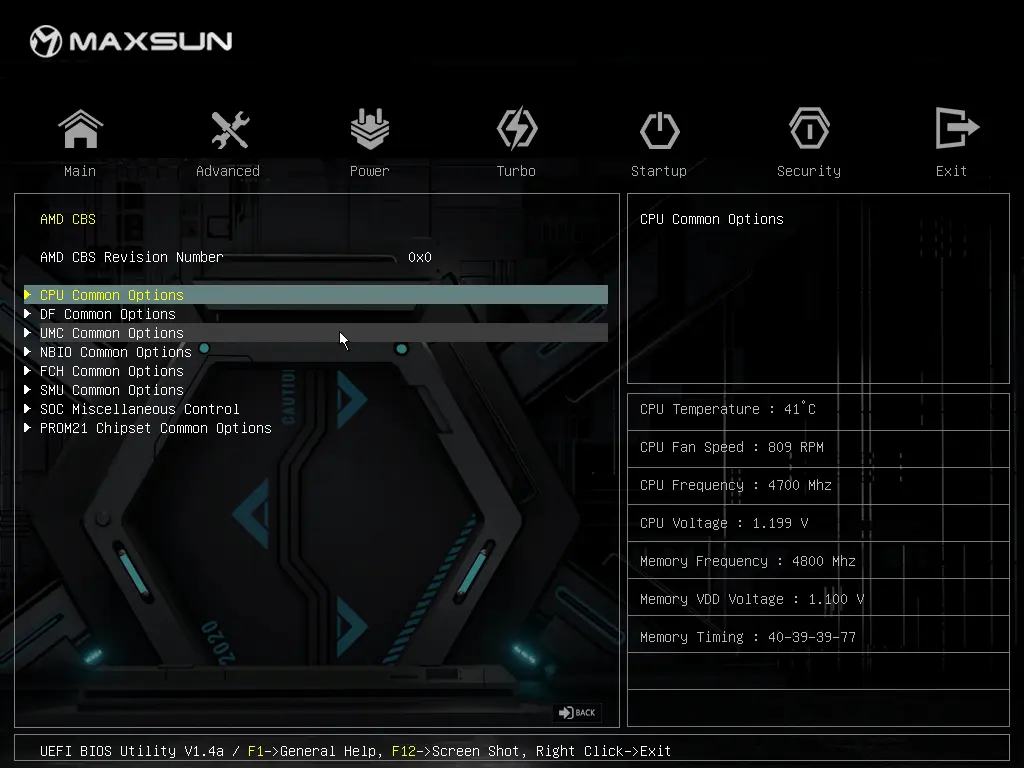

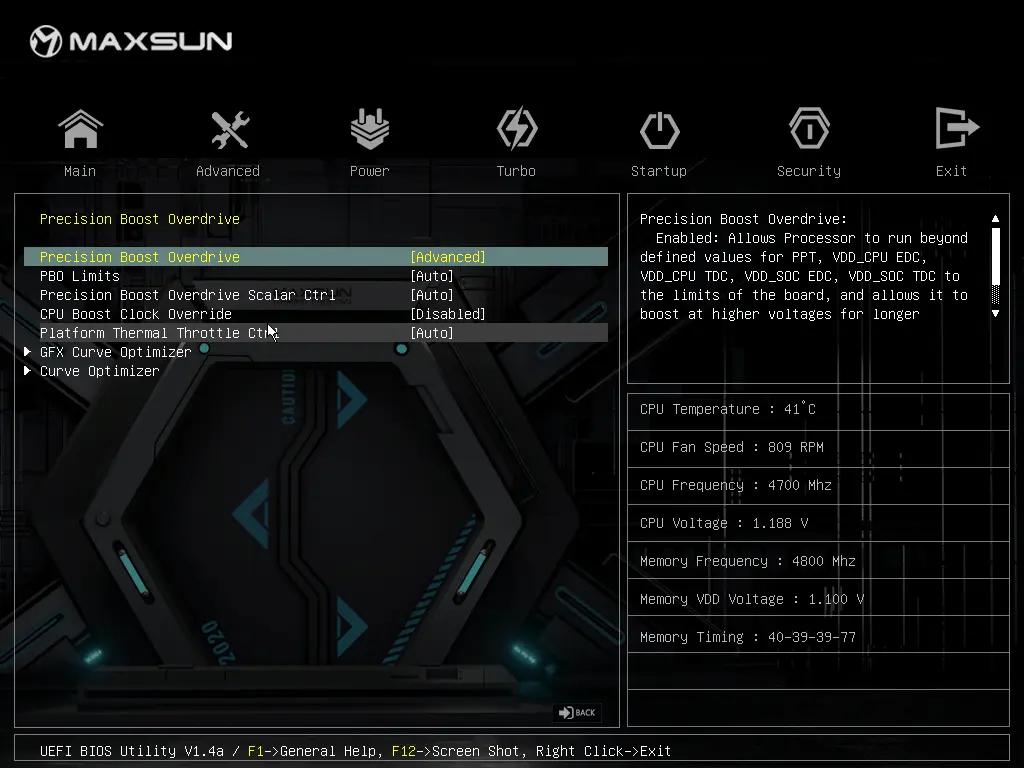

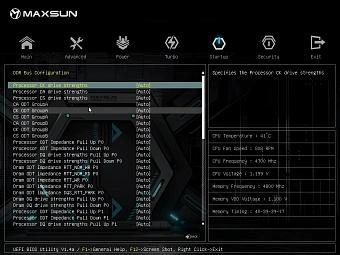

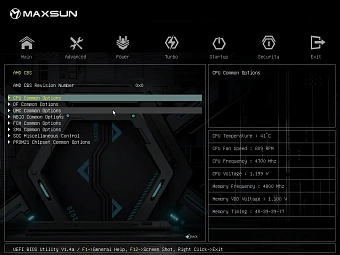

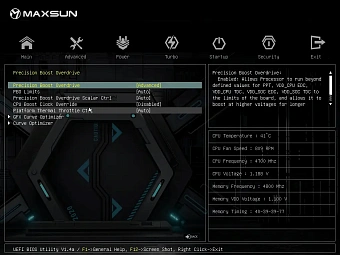

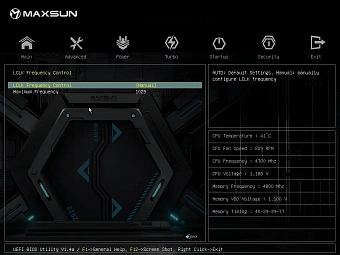

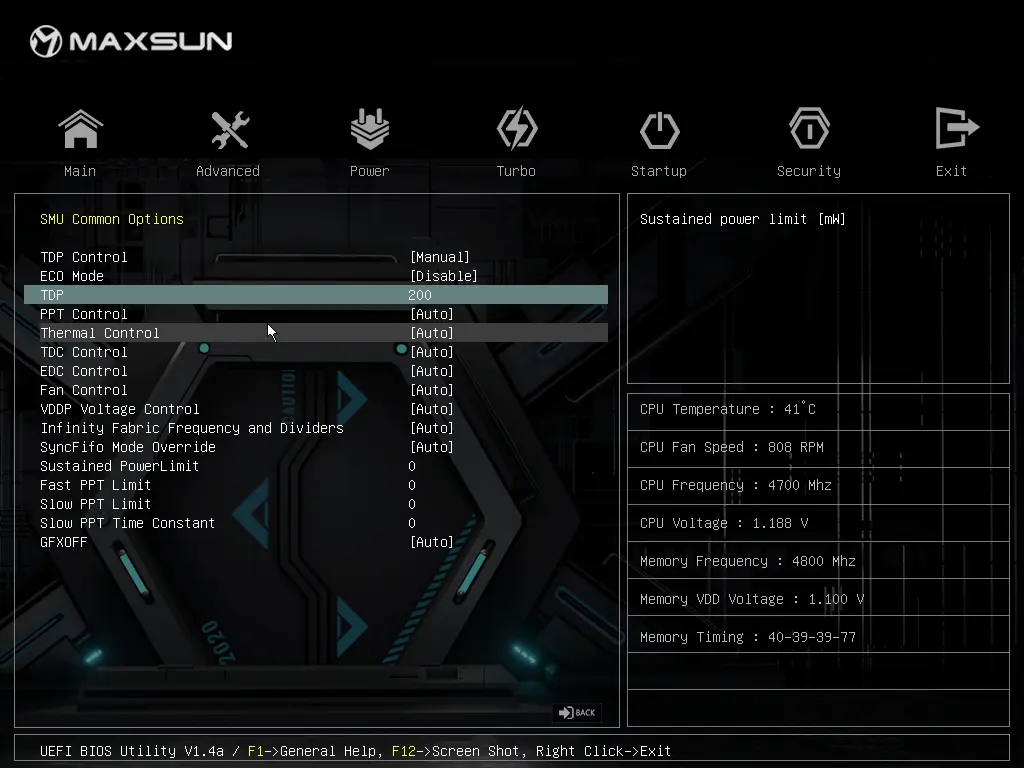

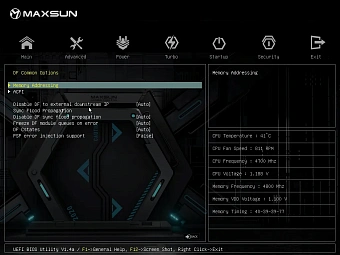

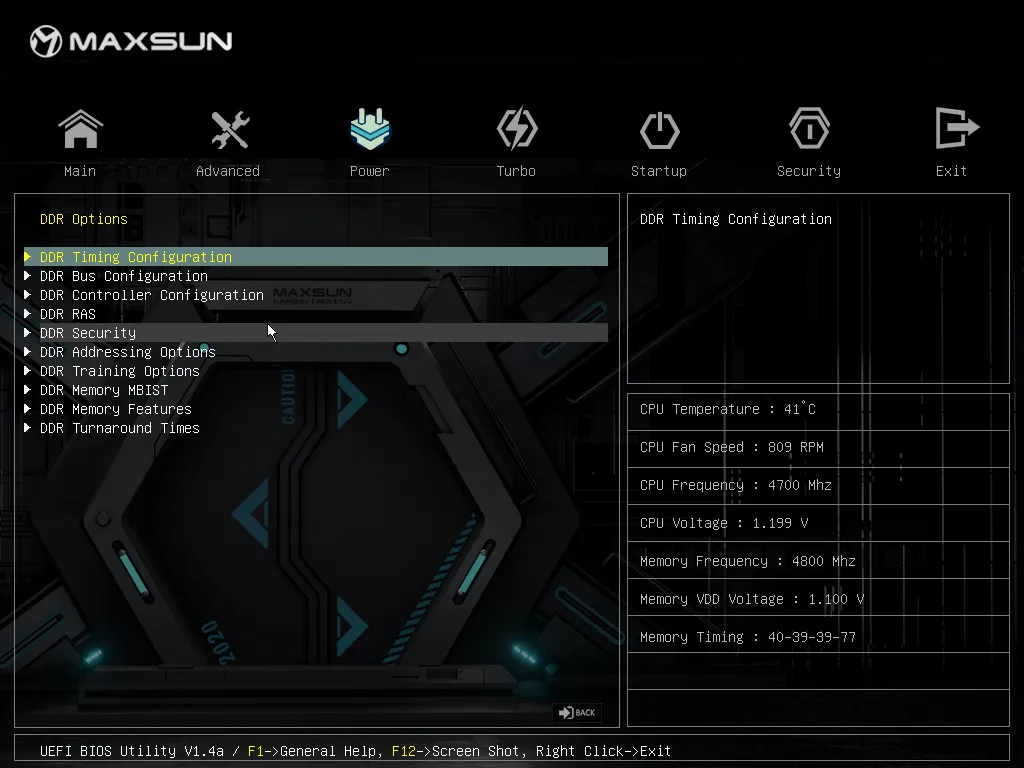

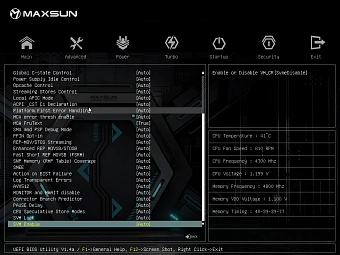

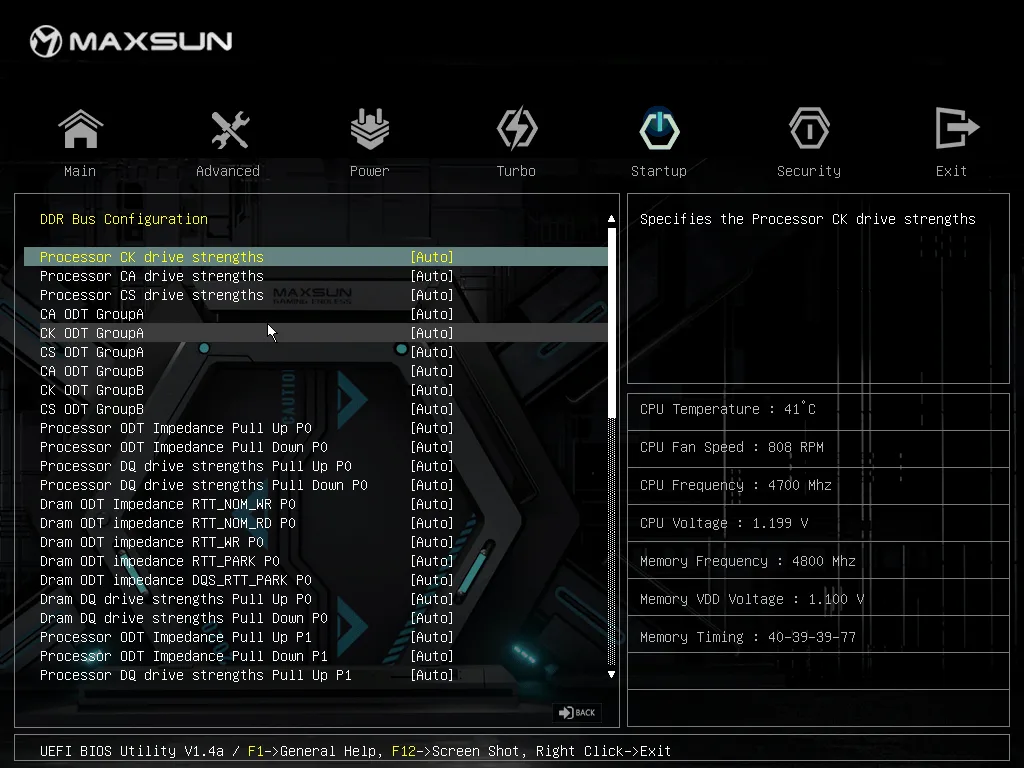

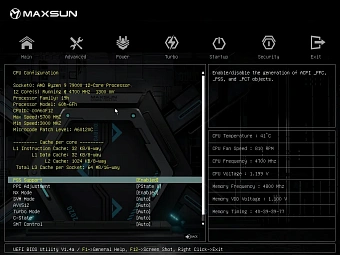

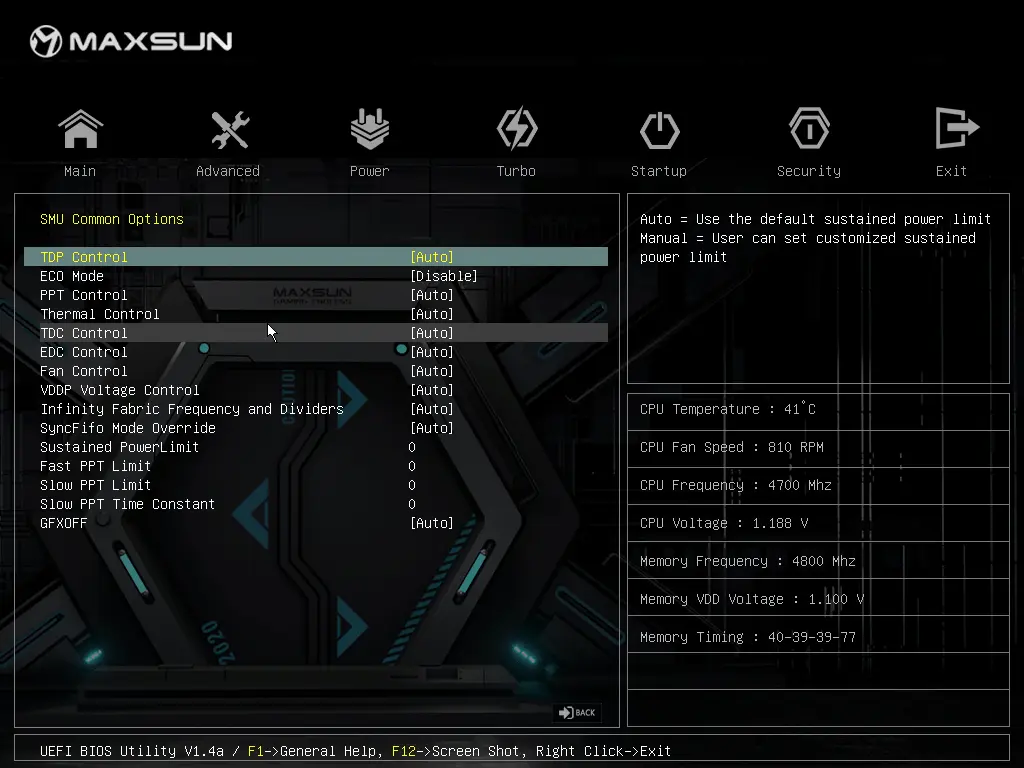

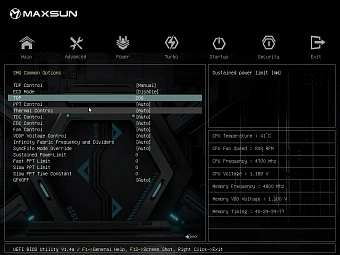

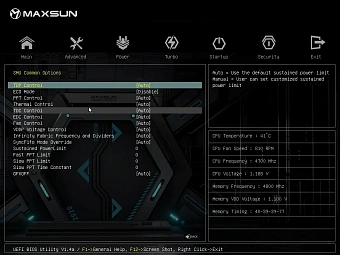

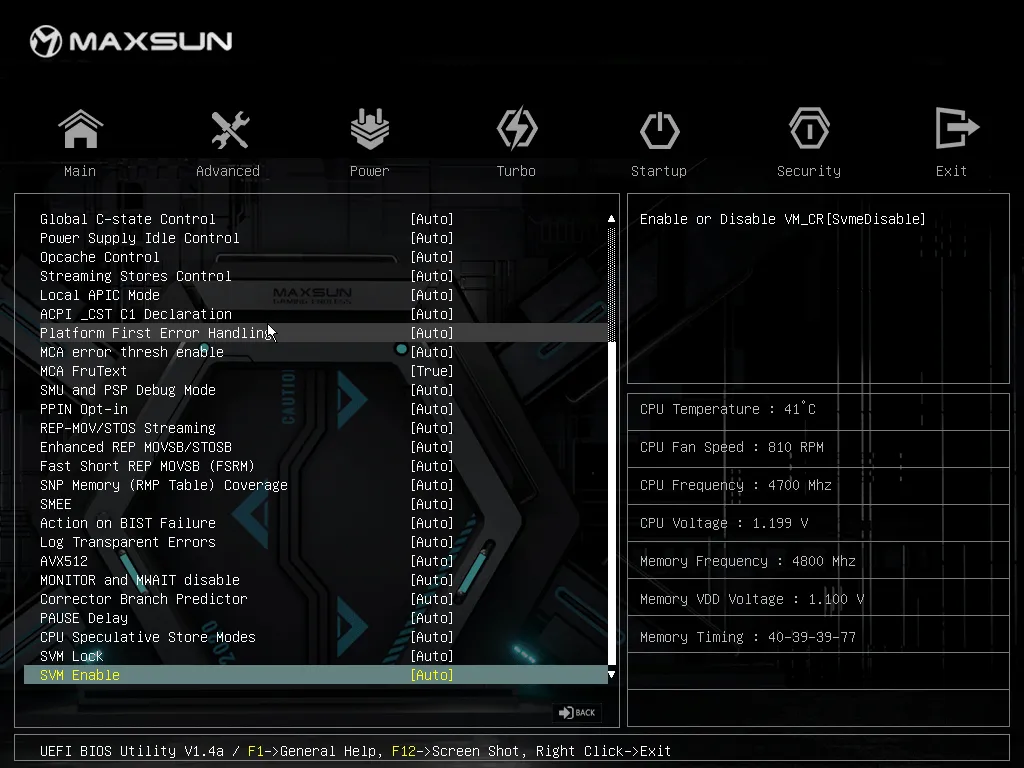

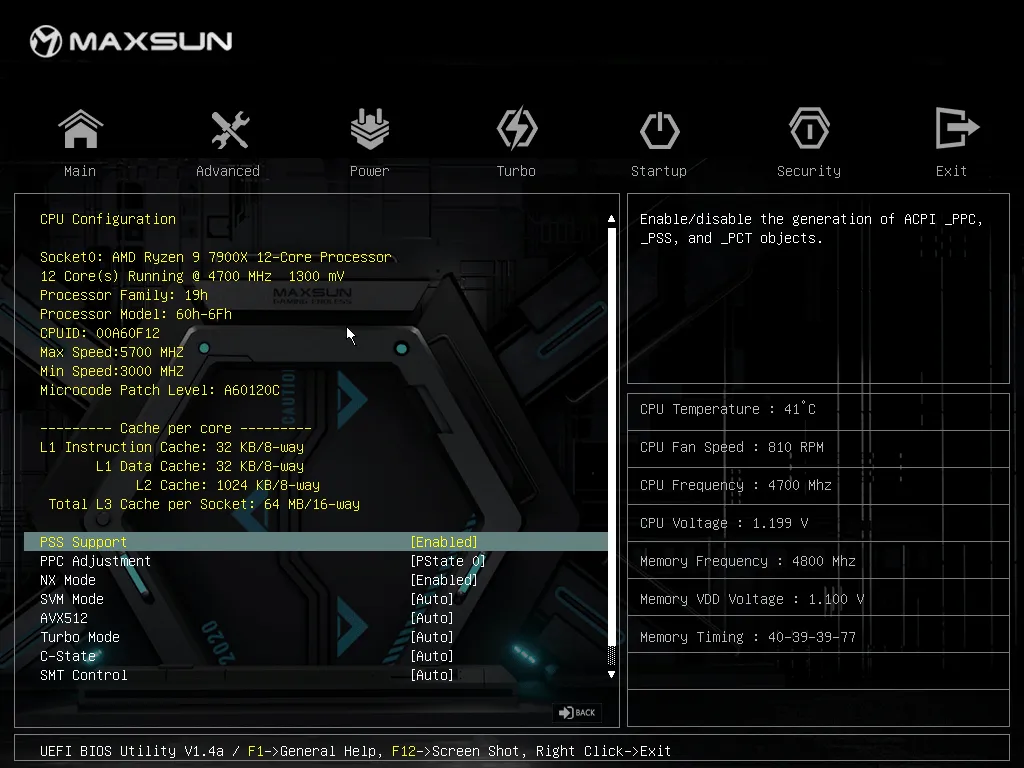

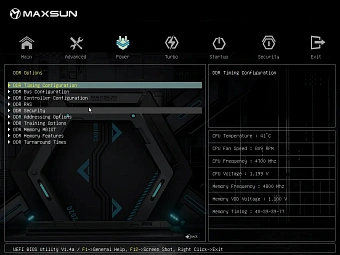

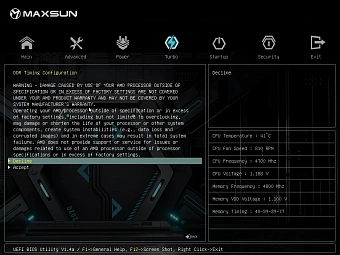

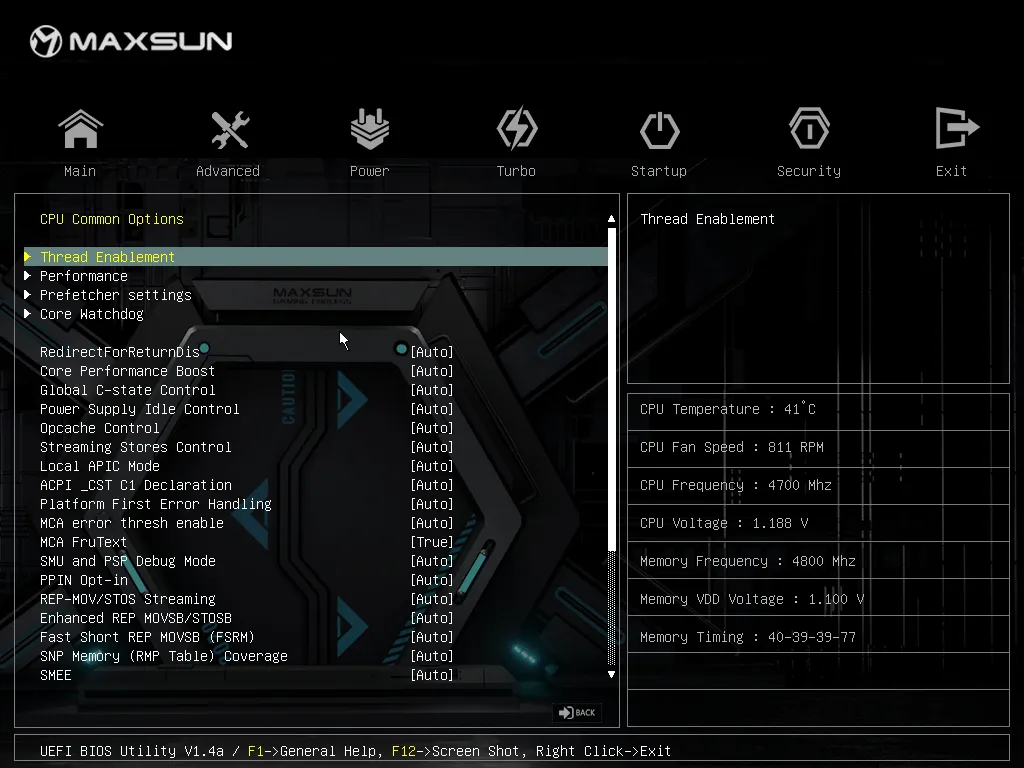

Здесь же настройки по оптимизации работы CPU и настройки оперативной памяти. Значений много: лимиты, напряжения и т.д.

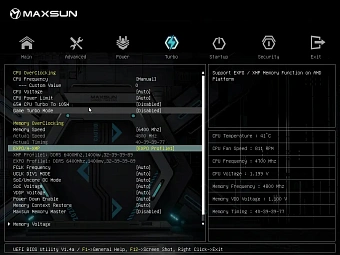

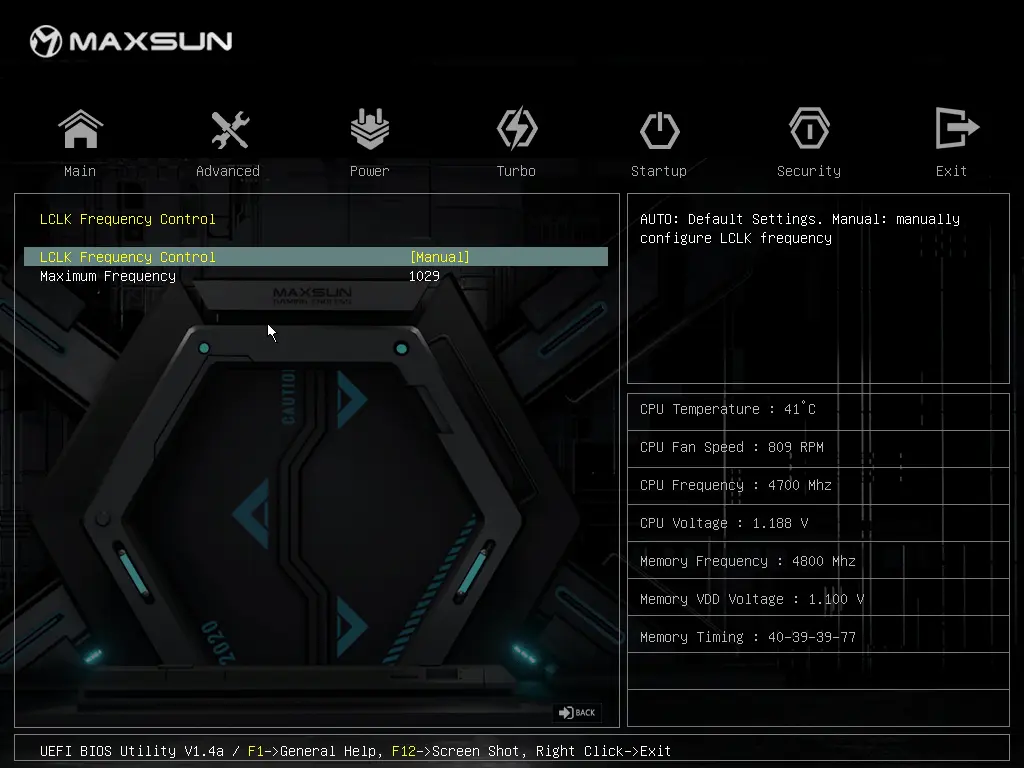

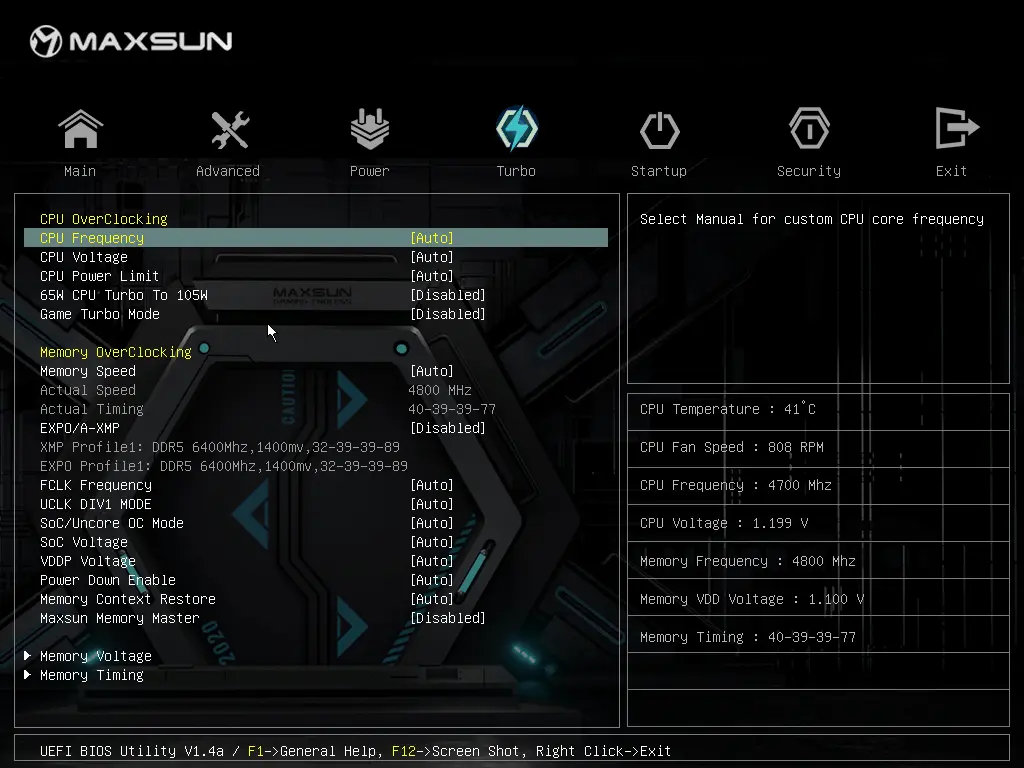

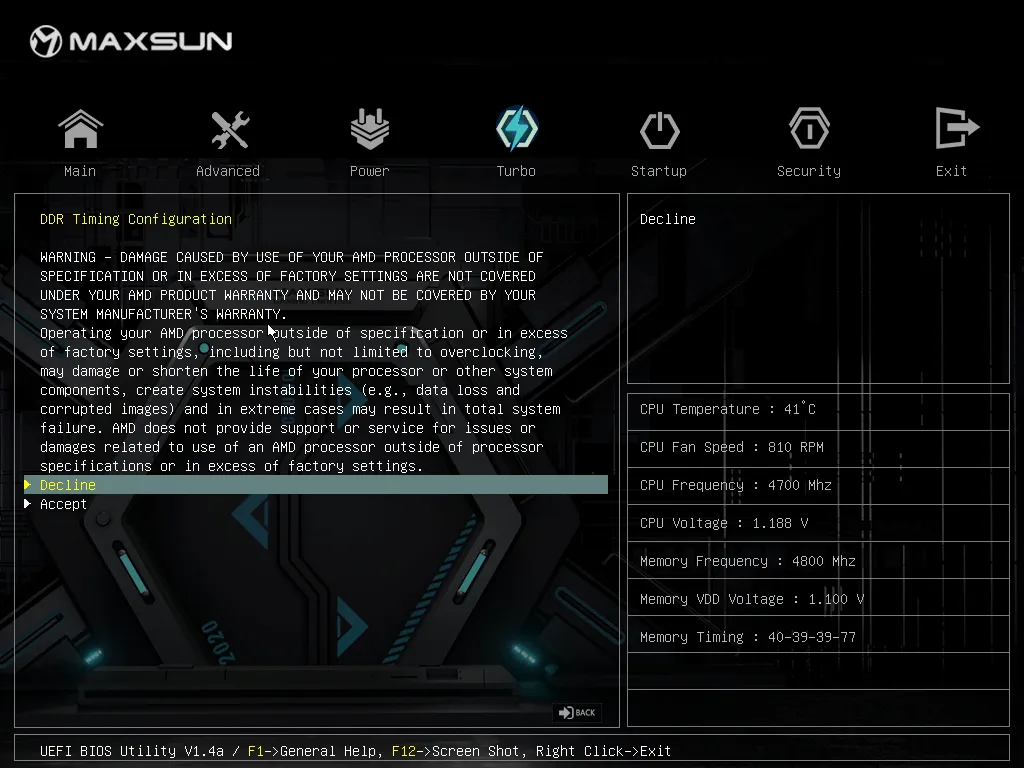

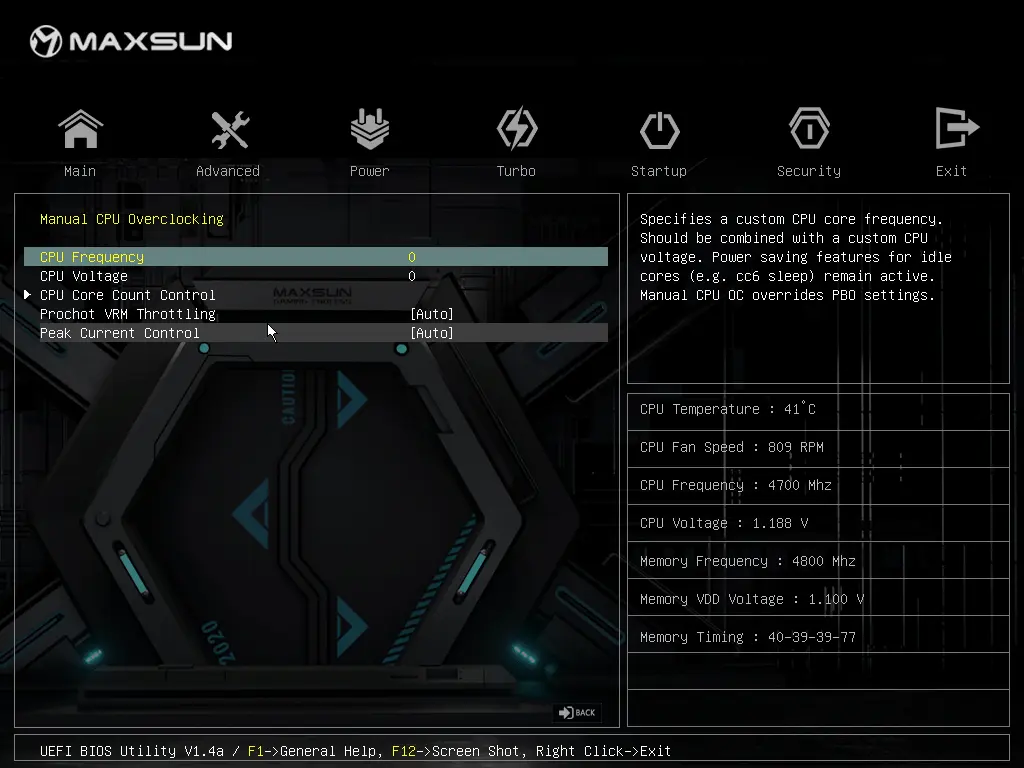

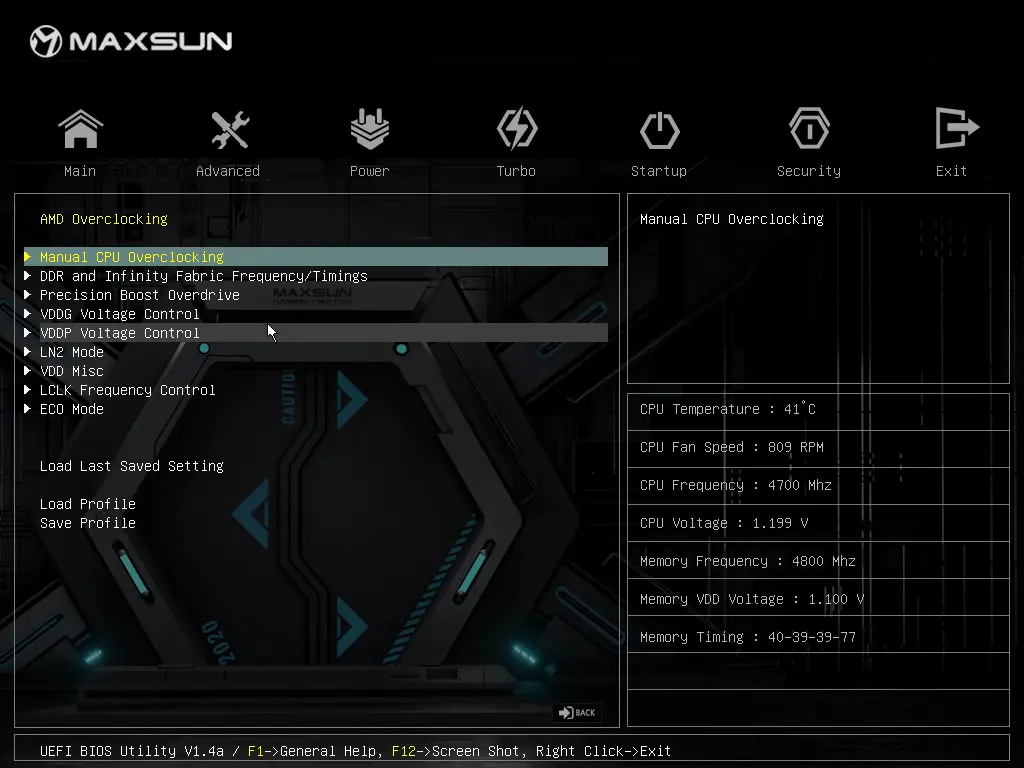

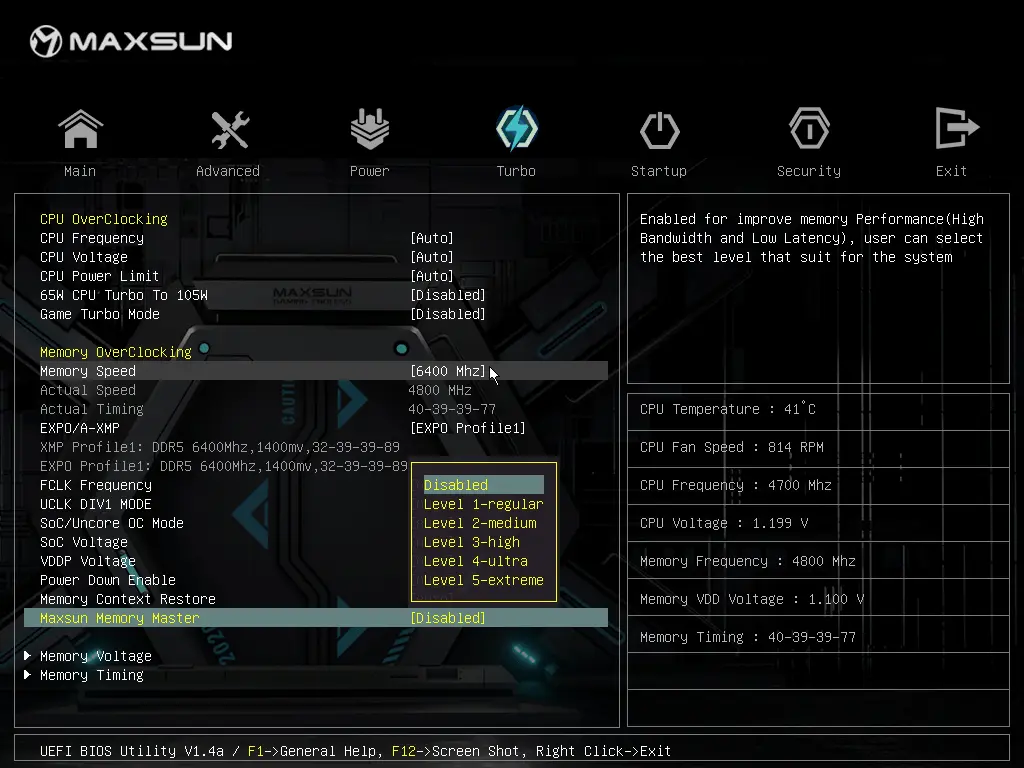

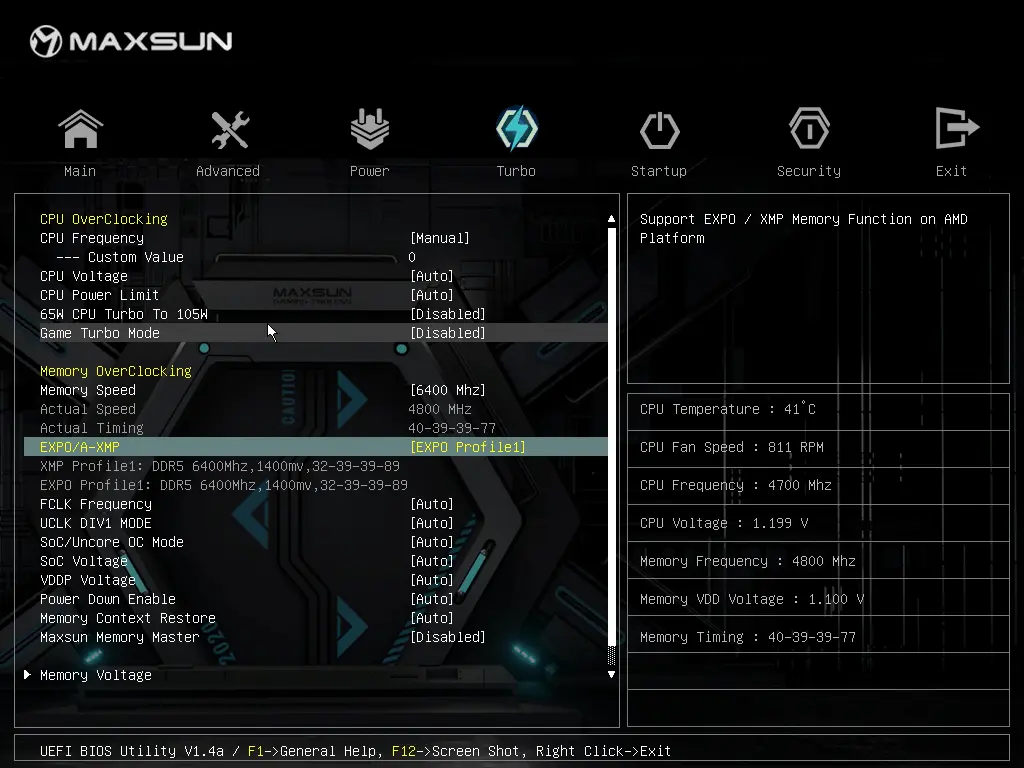

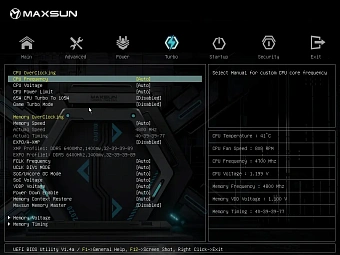

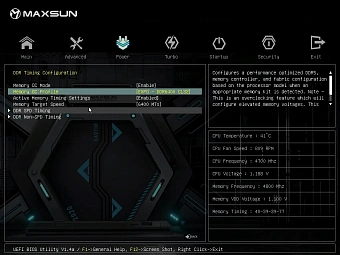

Вкладка Turbo. Здесь дублируются основные настройки по увеличению производительности из вкладки Advanced: разгон процессора и оперативной памяти, для памяти имеется режим тренировки в специальном мастере по пяти уровням.

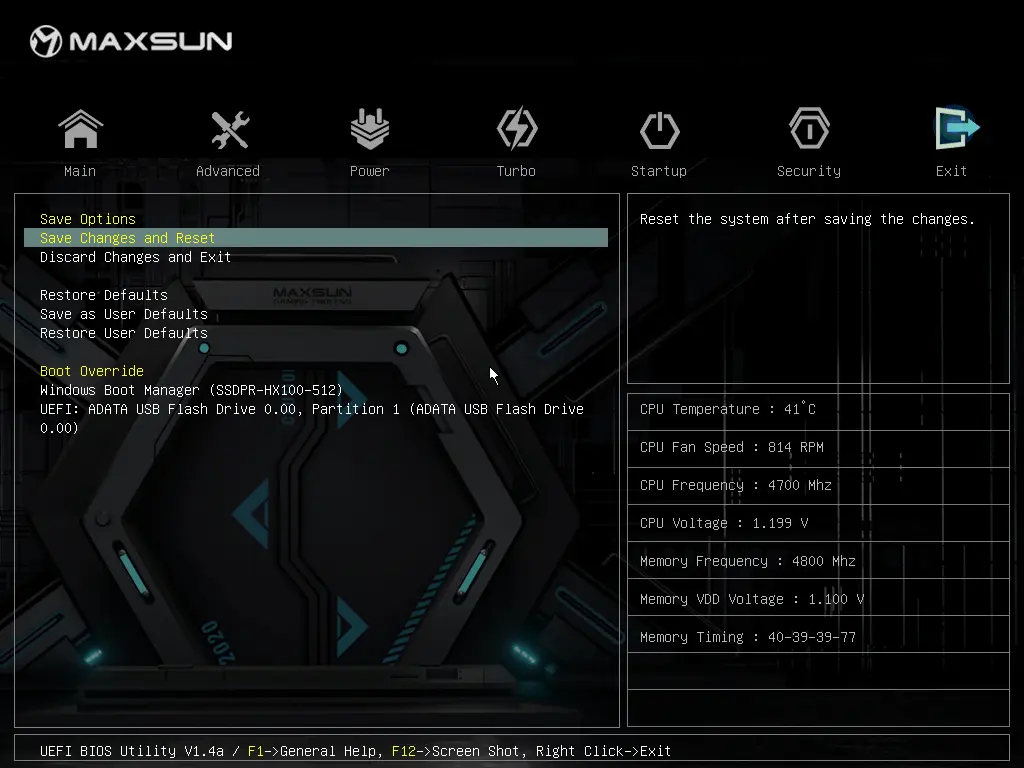

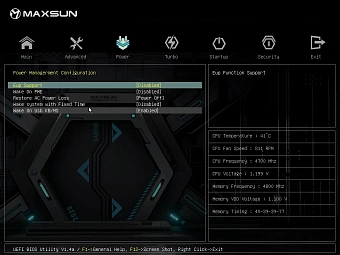

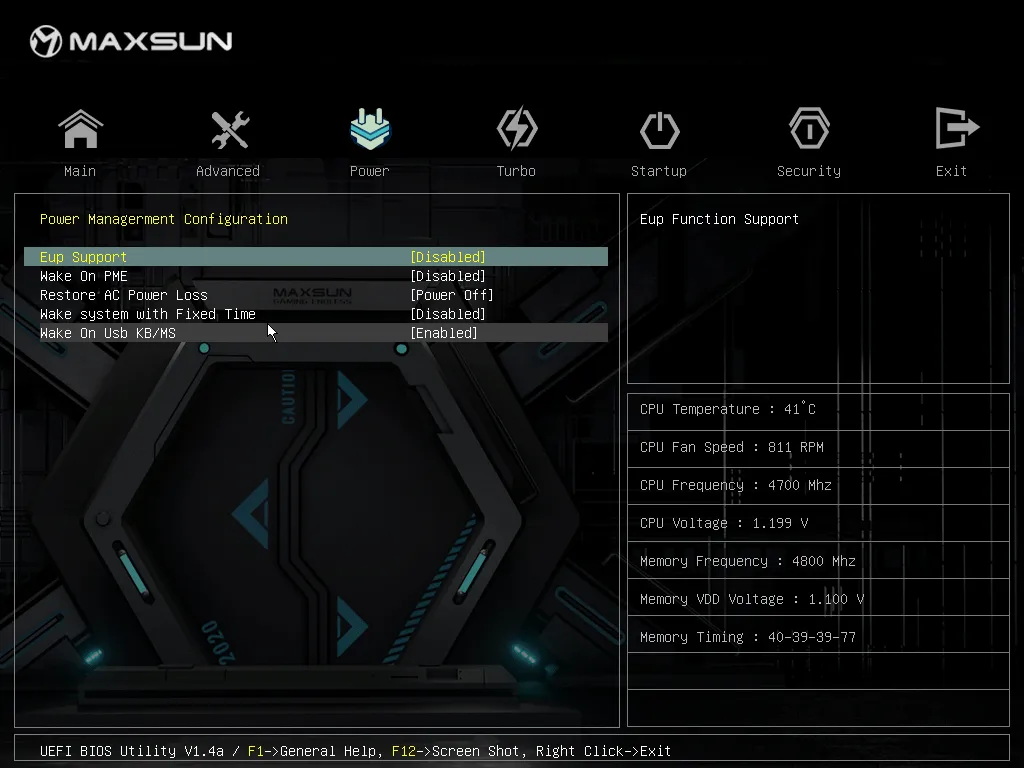

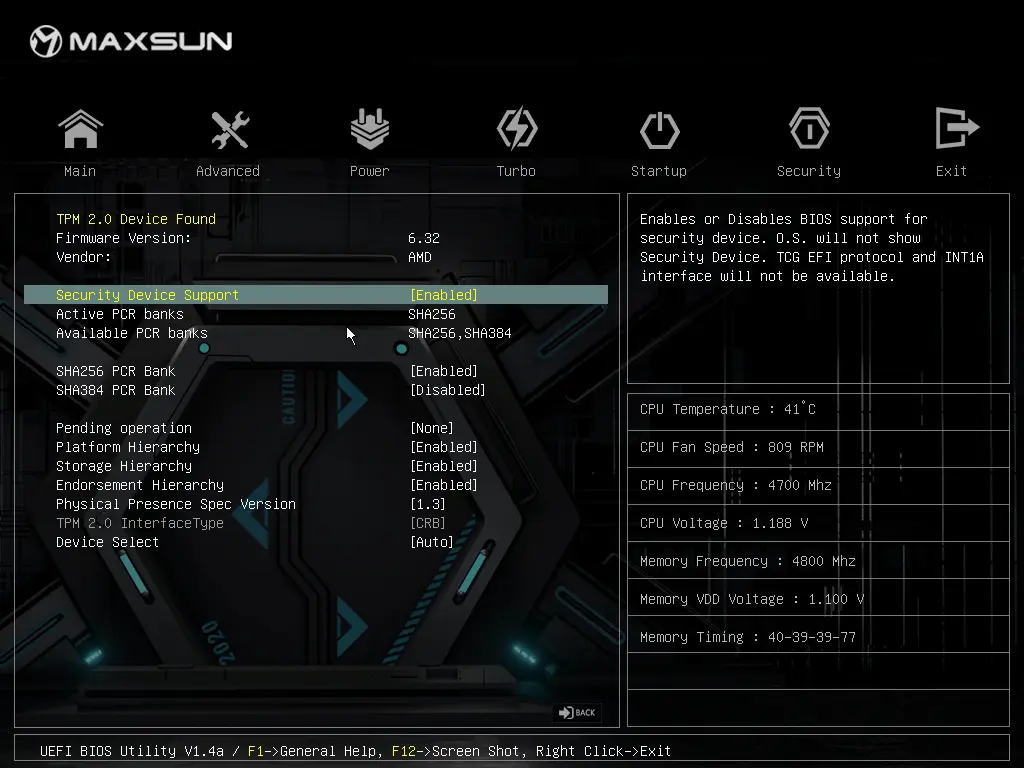

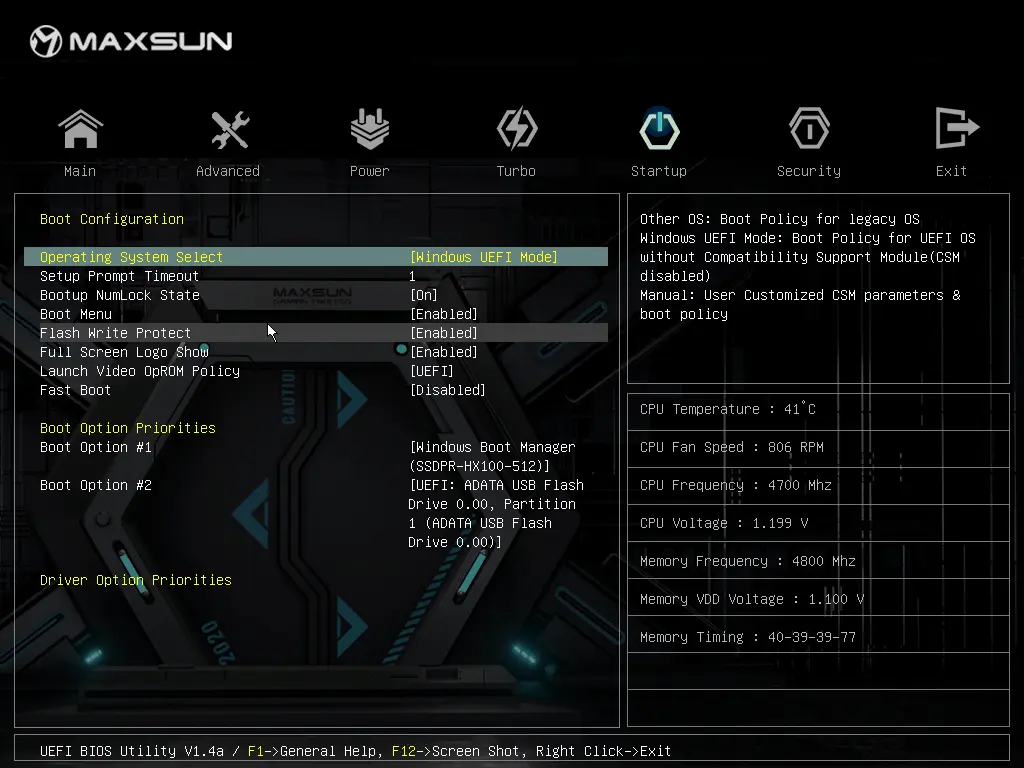

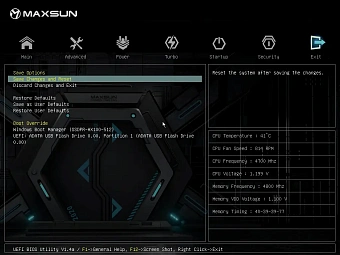

Вкладка Power. Настраивается поведение питания. Остальные вкладки традиционные: настройки загрузки, безопасности и действия при выходе из BIOS – сохранение изменений, загрузка профиля, значения по умолчанию.

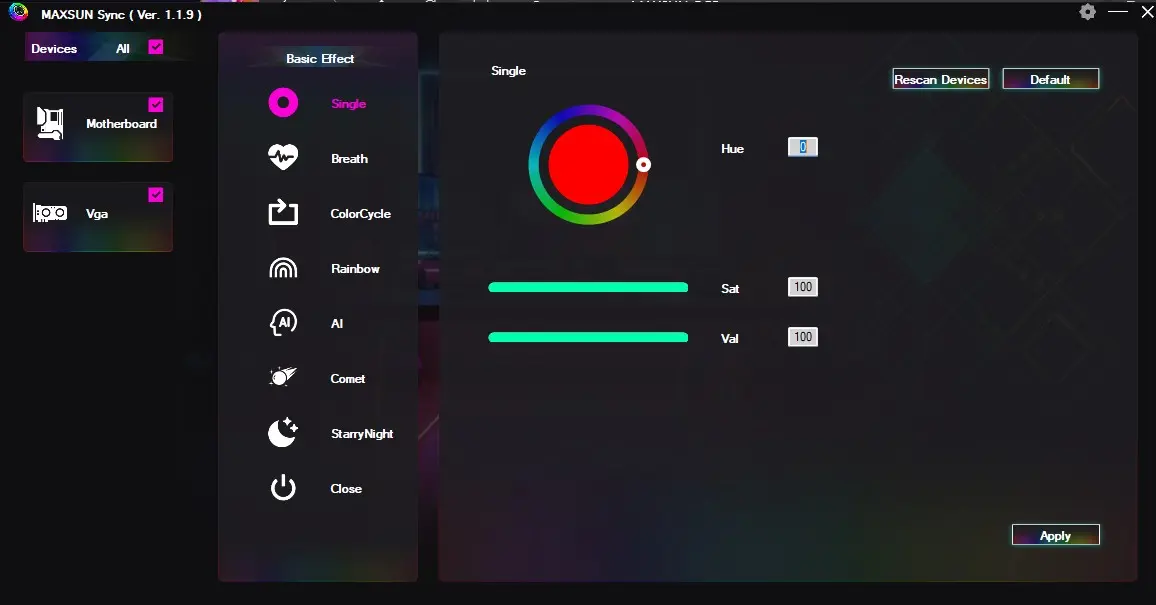

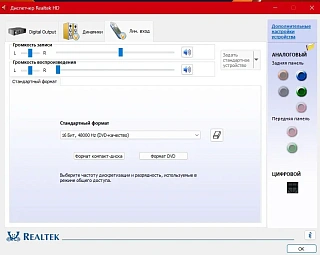

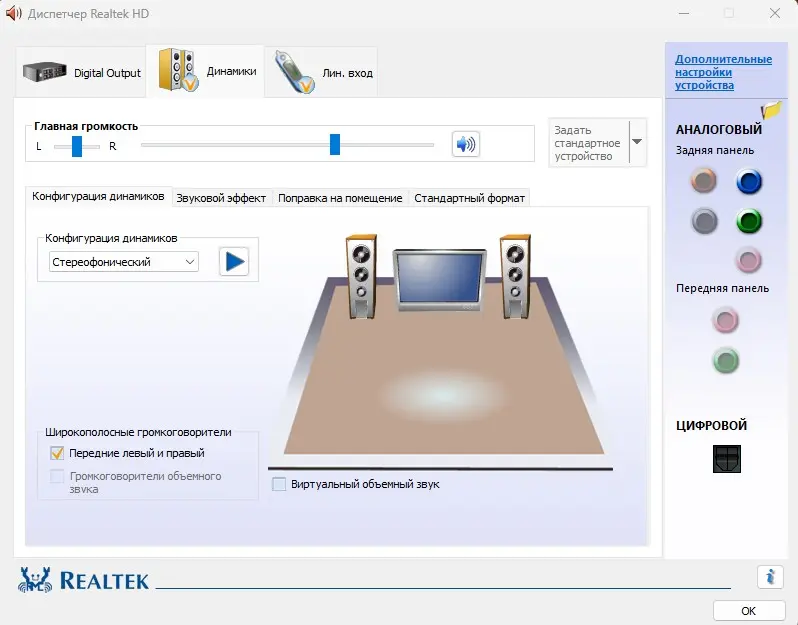

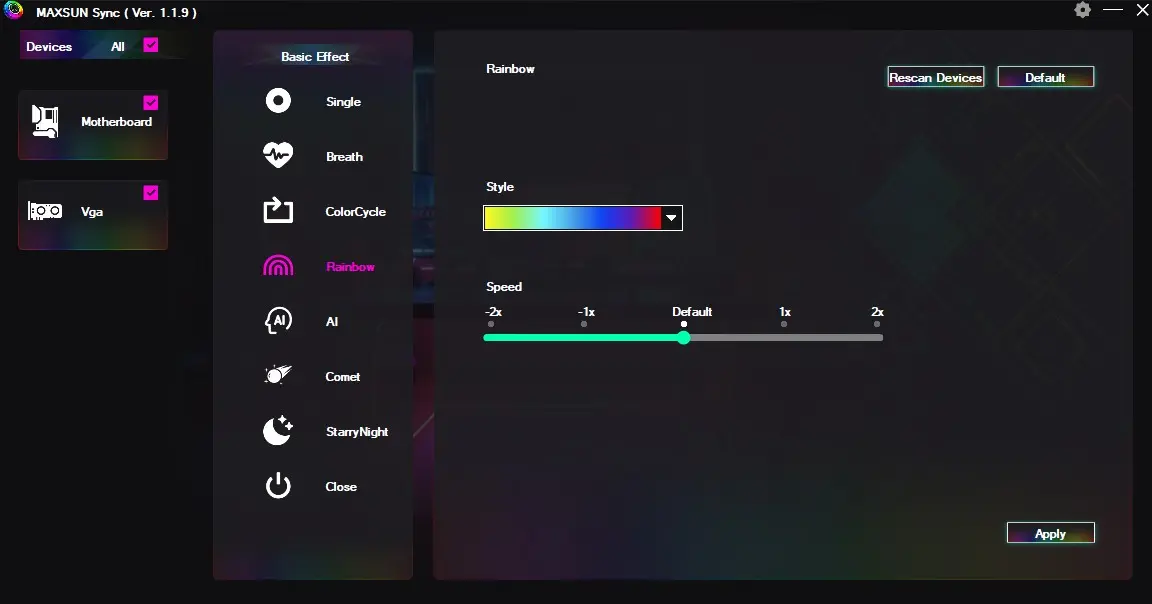

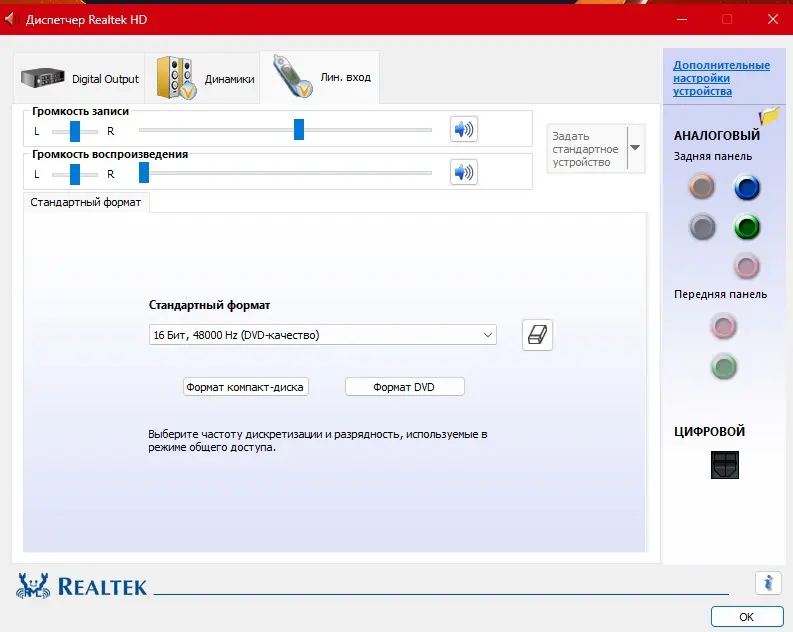

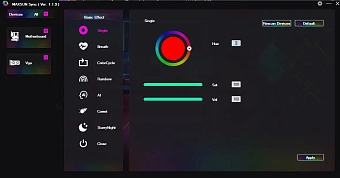

Фирменных утилит немного: Maxsun Sync для настройки подсветки и диспетчер звукового кодека. Утилиты для настроек поведения материнской платы или мониторинга тех же вентиляторов из-под Windows нет.

Подсветка, подключенная к материнской плате, включается только при запуске утилиты в Windows. При включении ПК она мигает и отключается.

Тестирование

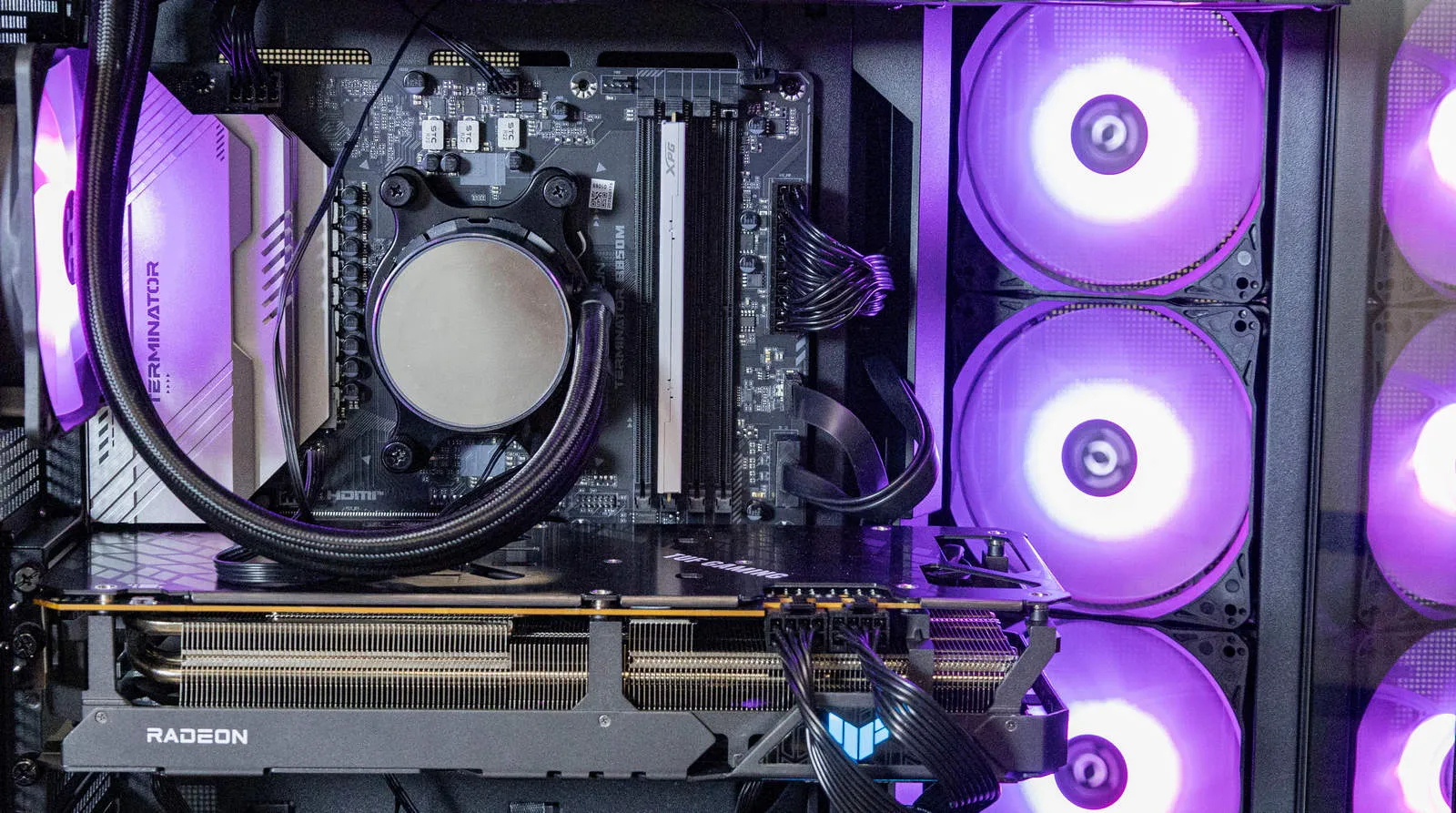

Тестовая конфигурация:

При первом включении с оперативной памятью Asgard DDR5-5200 материнская плата зависала на тестировании оперативной памяти, о чем говорил индикатор возле слотов памяти. Ранее в тестах различных материнских плат этот комплект работал без проблем. С комплектом XPG Lancer Blade DDR5-6400 плата запустилась без проблем.

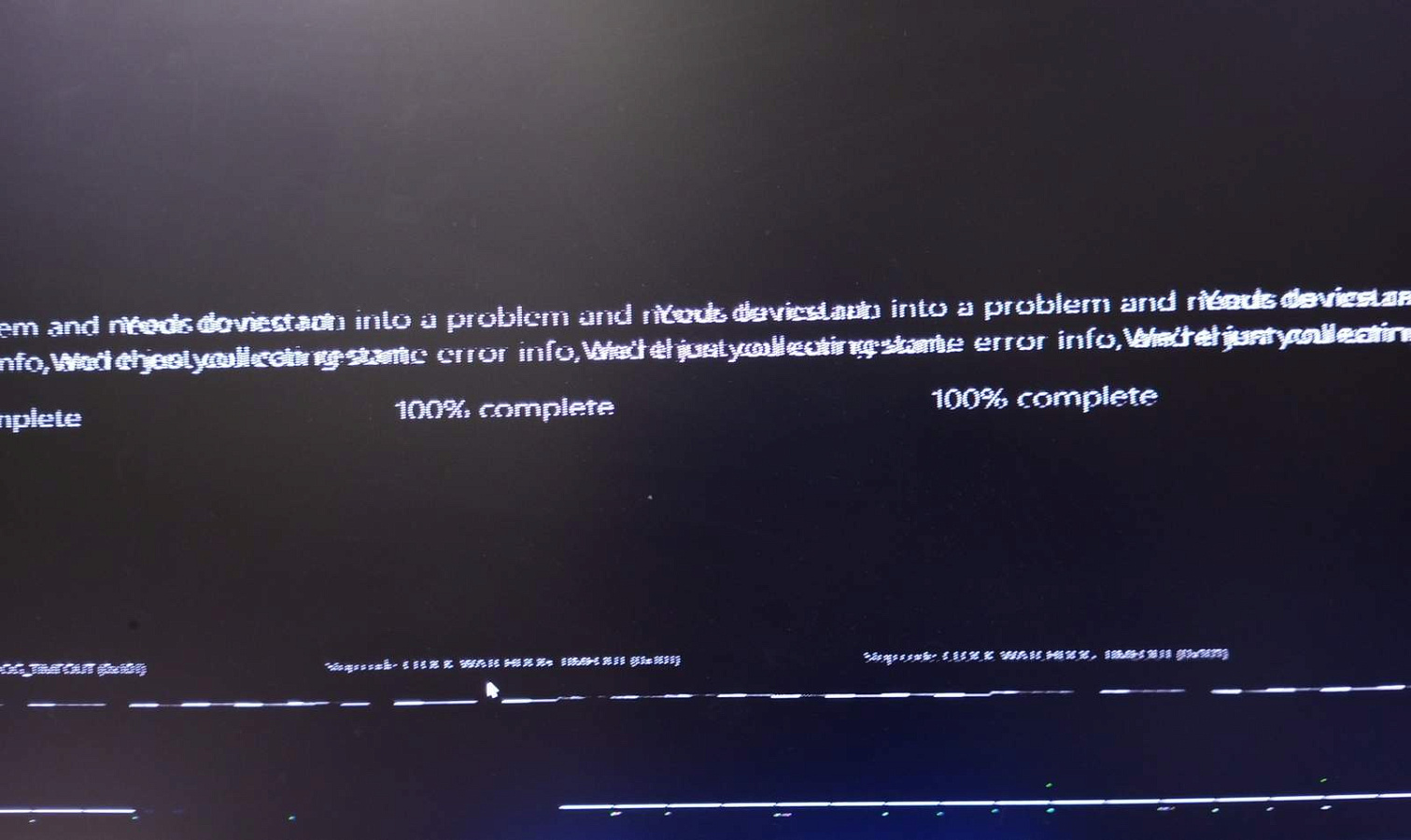

Второй неожиданностью стала попытка запуска утилиты CPU-Z, которая приводила к зависанию с демонстрацией экрана с ошибками. Возможна такая же реакция платы и на другие тестовые утилиты. AIDA64 работала без проблем.

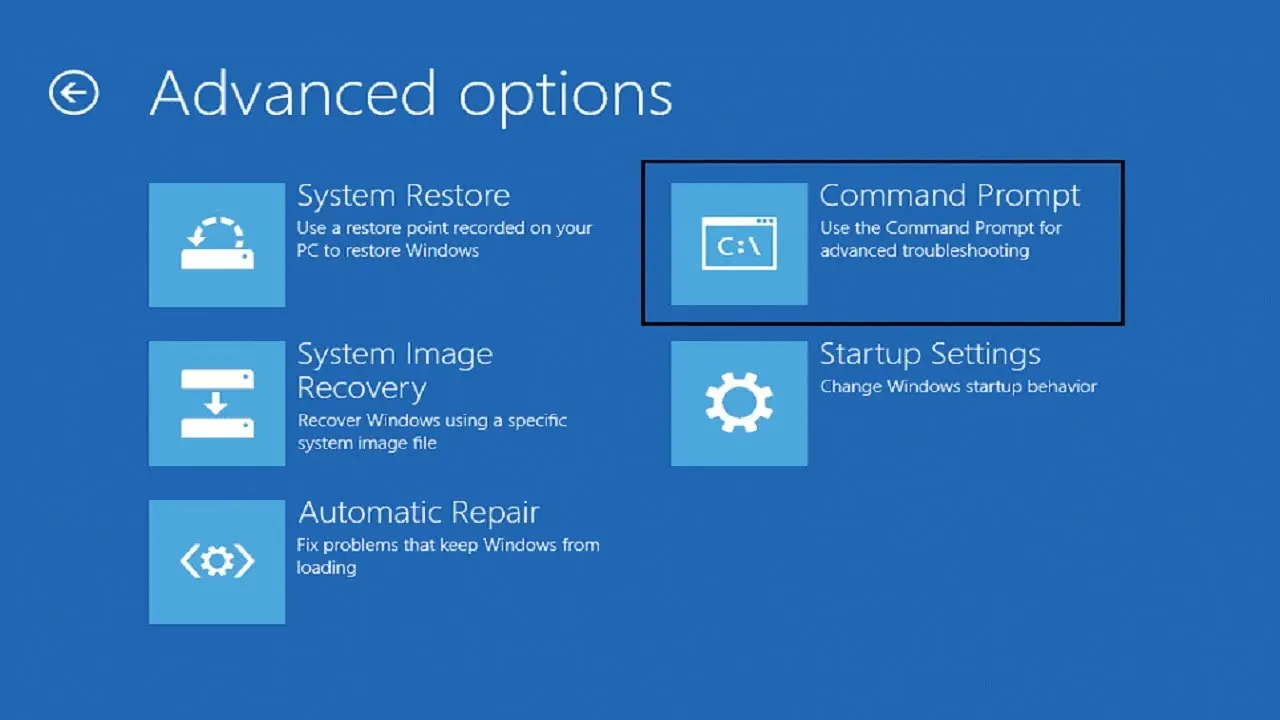

В режиме отладки, через который пытались зайти в BIOS (вызывается комбинацией Shift плюс Reset), не работала ни клавиатура, ни мышка, подключенные по проводу. В самом BIOS они работали (он запускался после перезагрузки кнопкой в режиме отладки).

С тестовым процессором материнская плата справилась в автоматическом режиме по-своему. Для этого она просто снизила частоту, что дало приемлемую температуру в тестах OCCT Power.

Процессор также потреблял 154 Вт с напряжением 1 В, но работал на частоте 3,7 ГГц. Температура при этом была на уровне 78°С. Для данного процессора это очень низкая температура. На материнской плате с чипсетом B650 температура процессора с этим же охлаждением росла до максимальных 95° при том же энергопотреблении 155 Вт, но частоты процессора менялись от 5 до 4,7 ГГц.

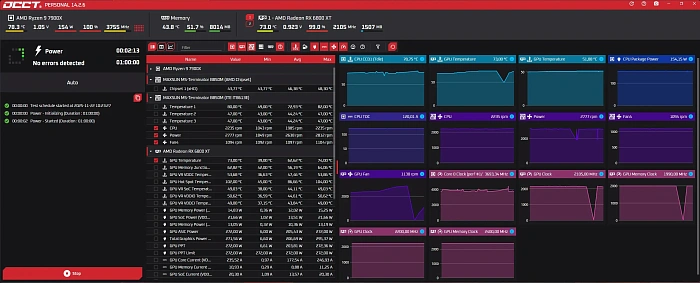

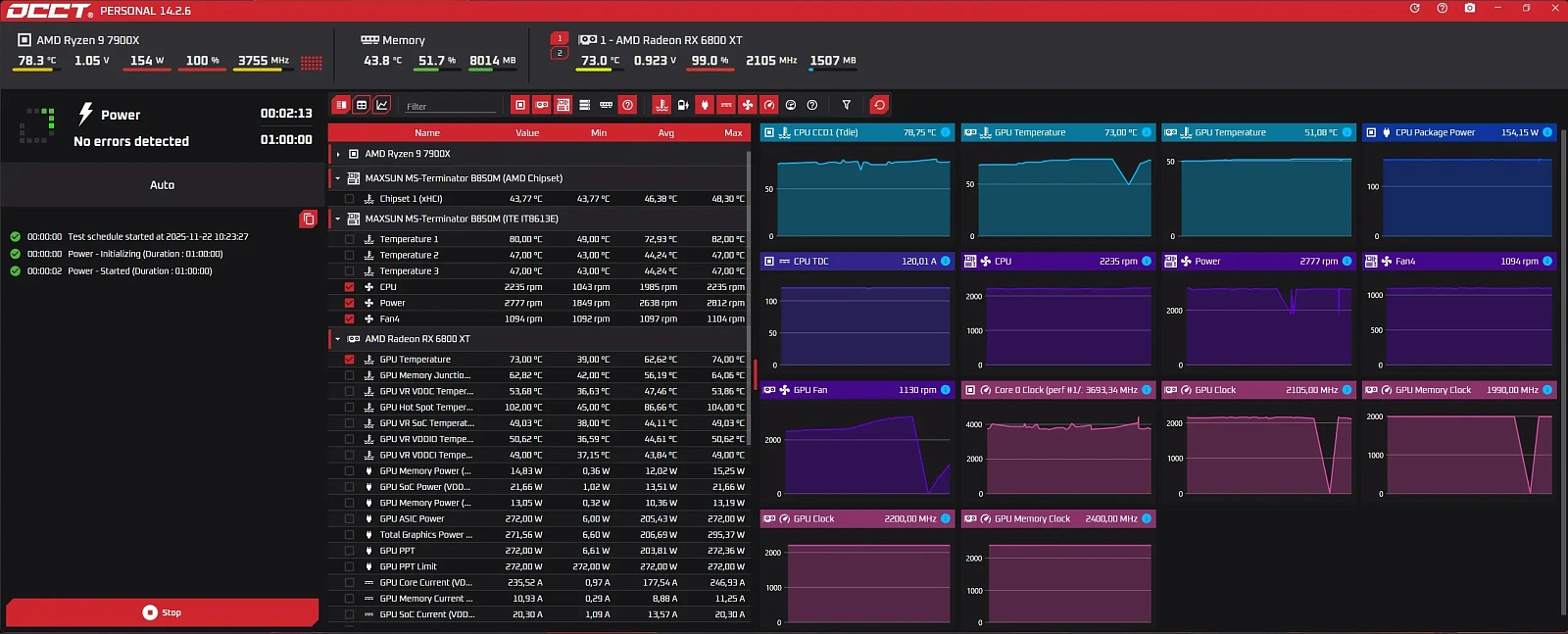

В тесте OCCT мы видим, что на плате имеются три датчика температур: один на процессорном сокете, второй зоны VRM и третий на чипсете. Также мониторится скорость вращения всех подключенных вентиляторов.

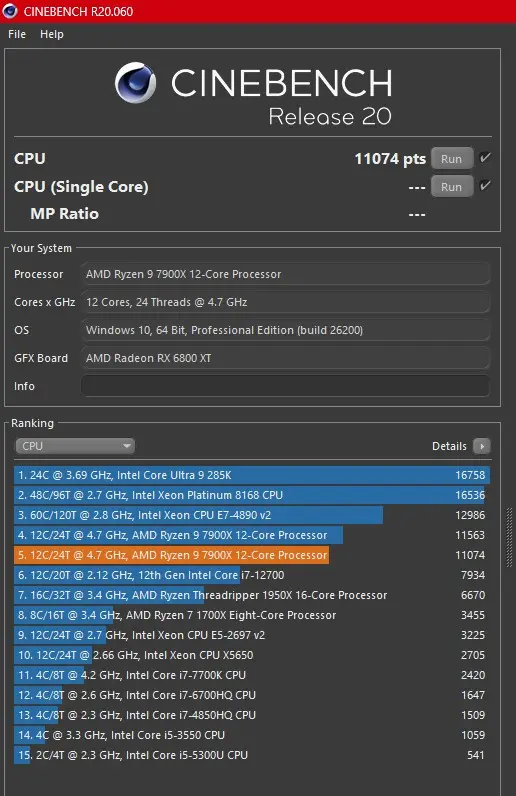

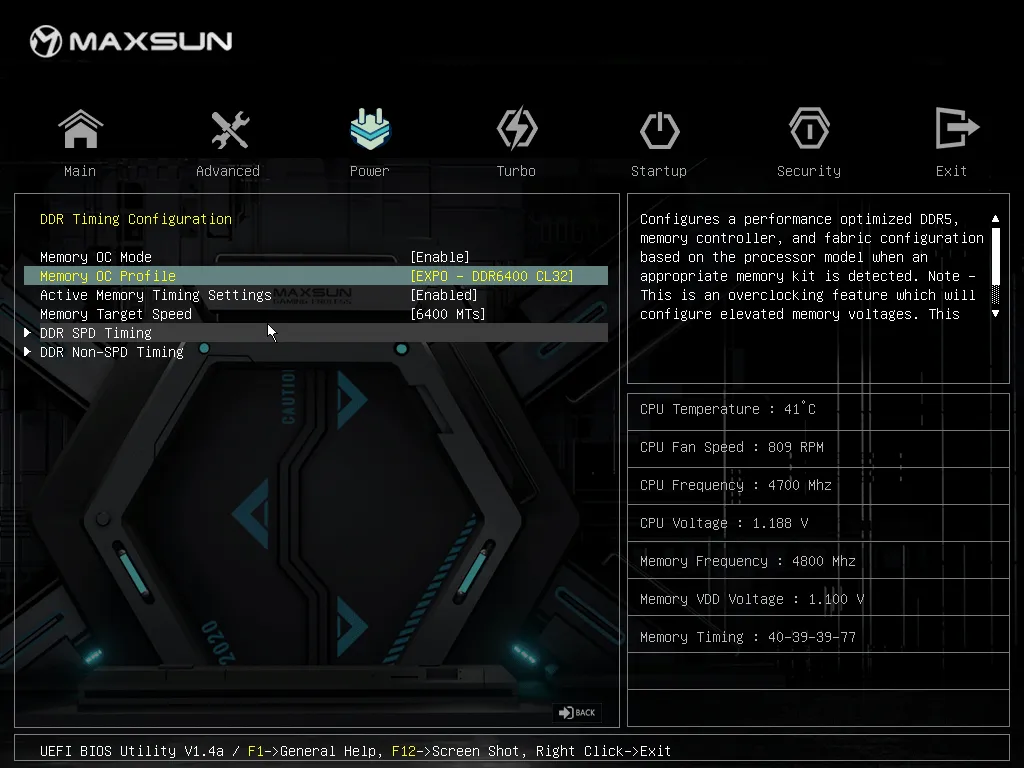

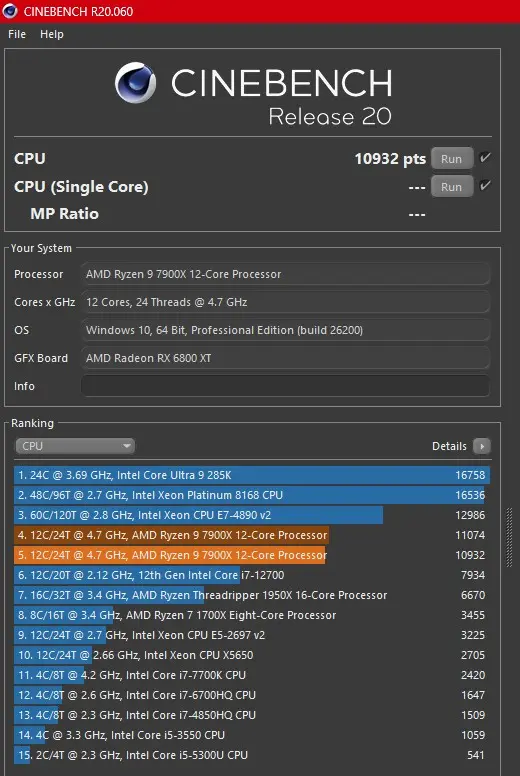

Чипсет не поддерживает разгон центрального процессора, увеличение производительности только за счет частот оперативной памяти. Сравним результаты тестов при работе по умолчанию и на EXPO профиле 6400 МГц.

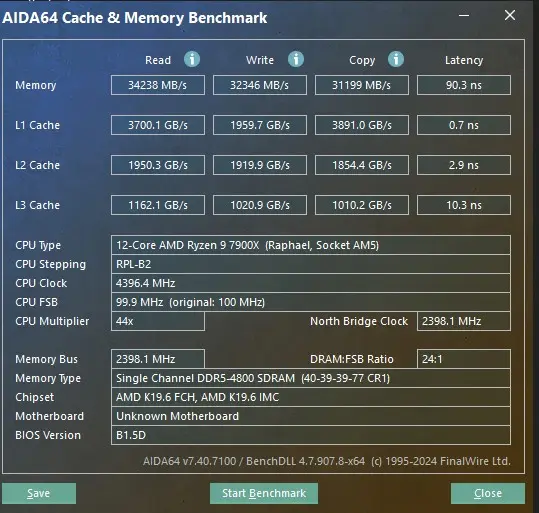

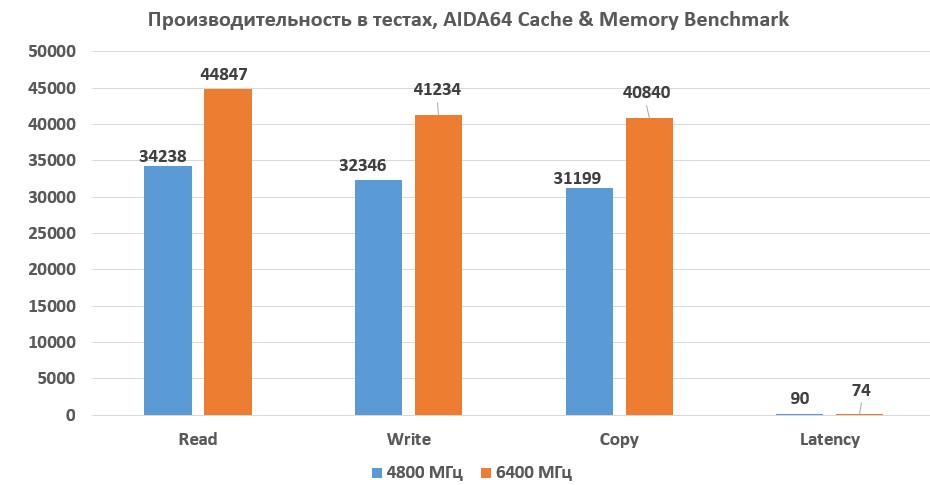

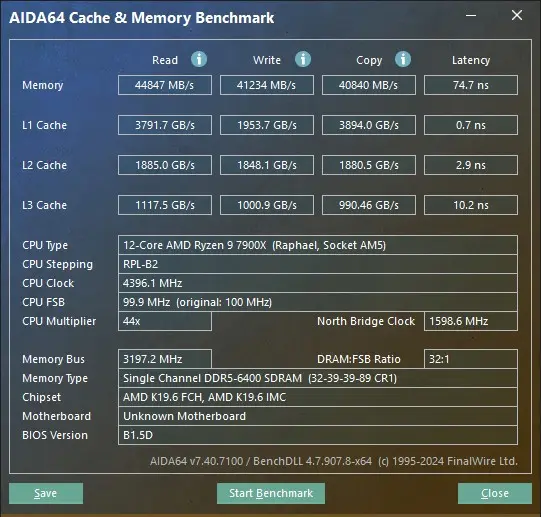

В тестах прибавка минимальная или вовсе отсутствует. Значительную прибавку видим только в скоростях чтения и записи в утилите AIDA64 Cache & Memory Benchmark.

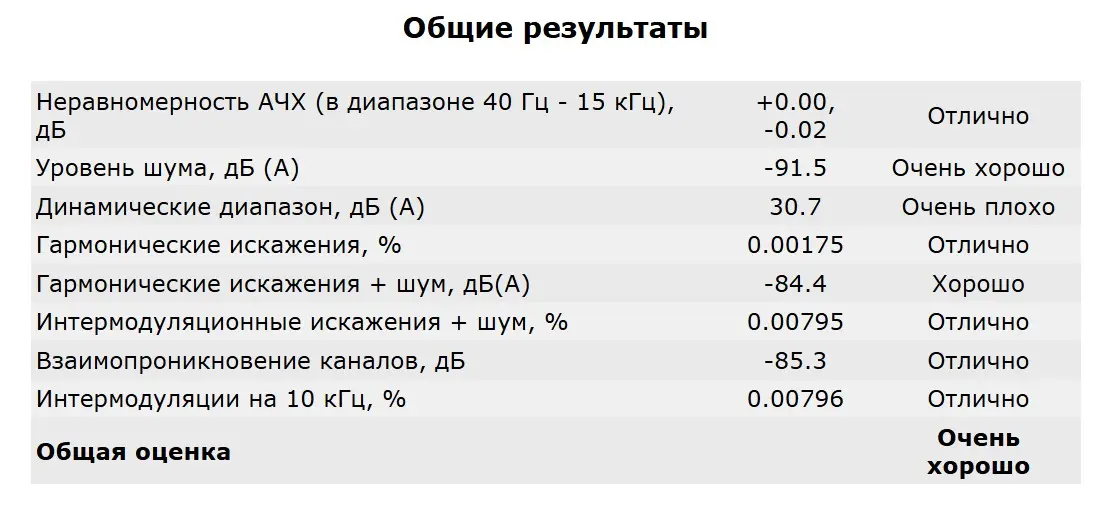

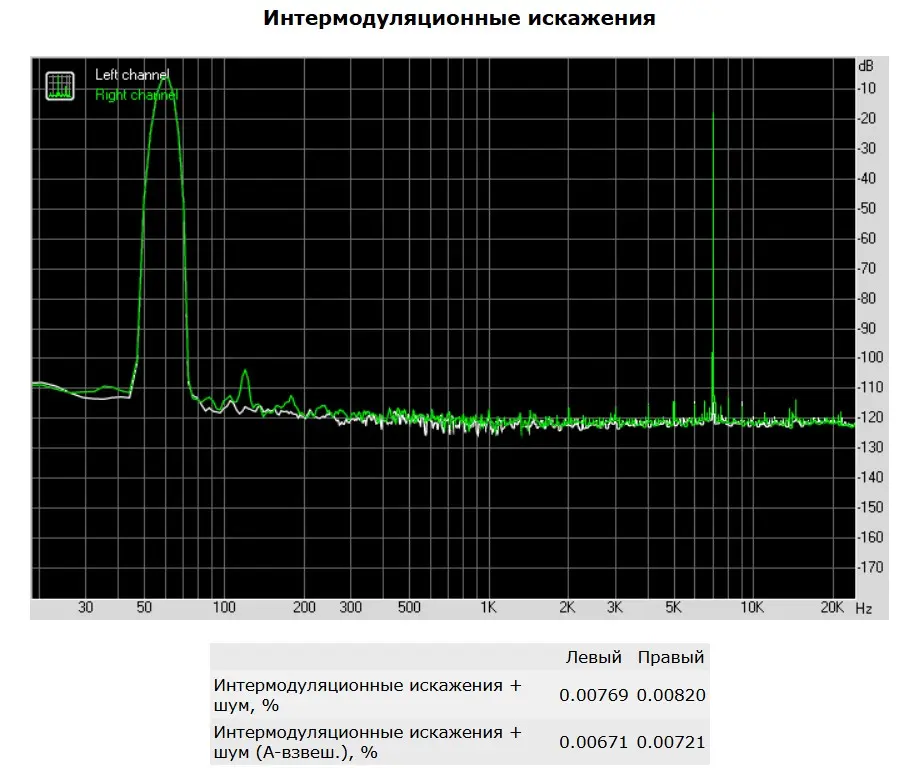

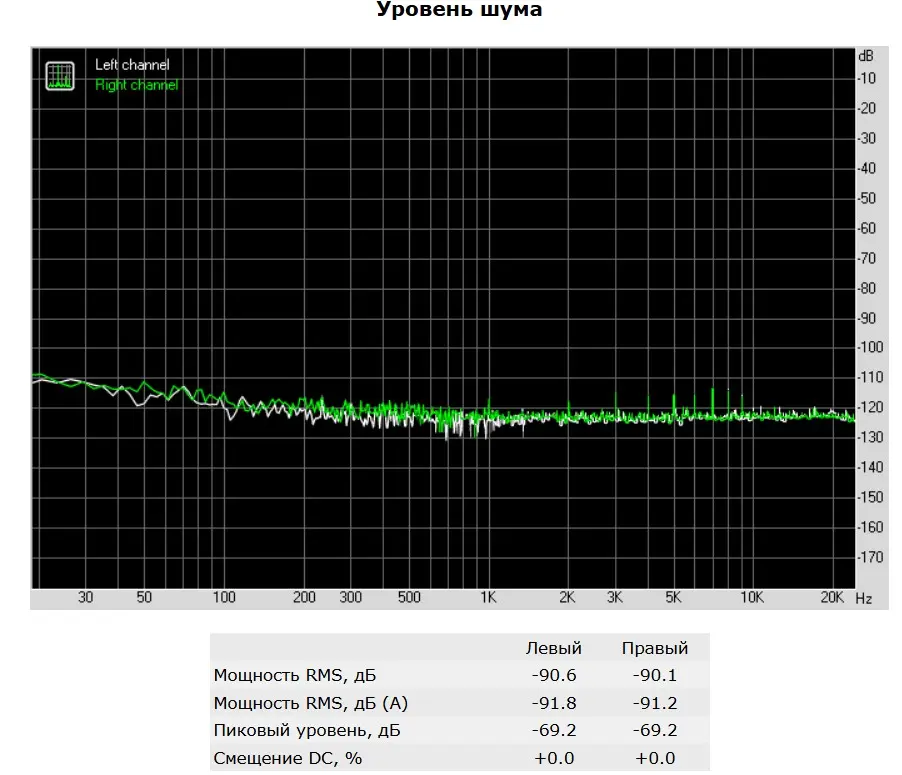

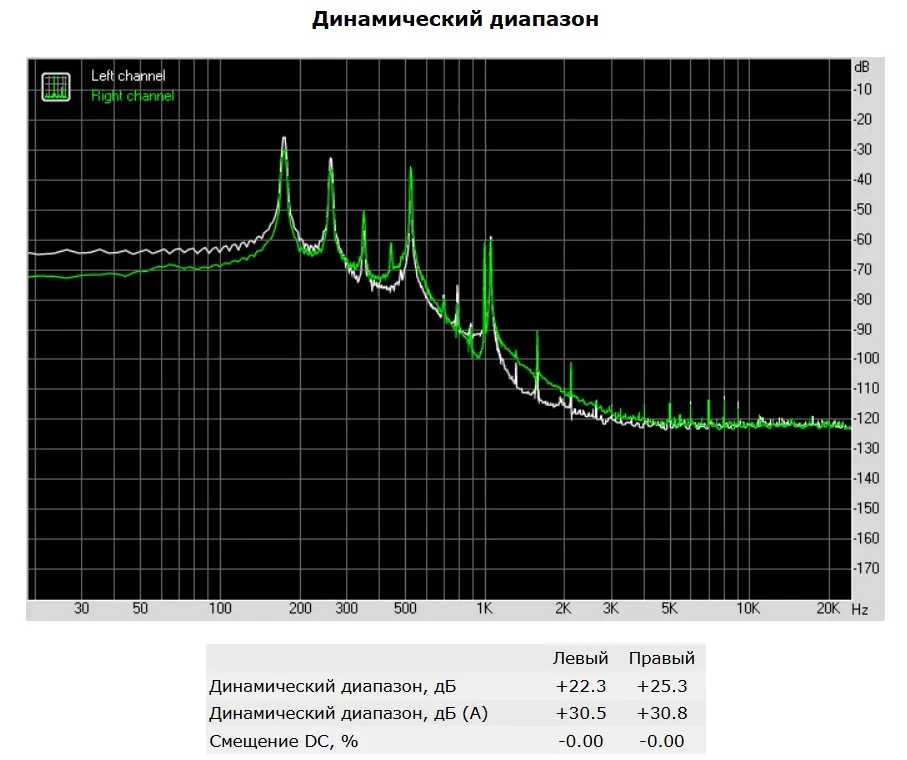

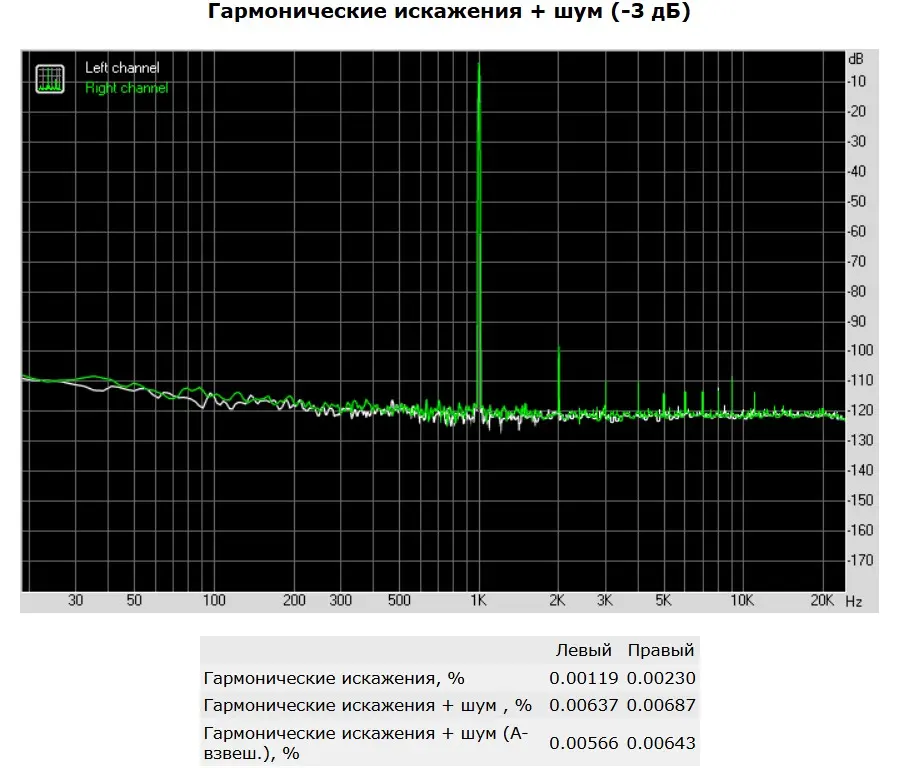

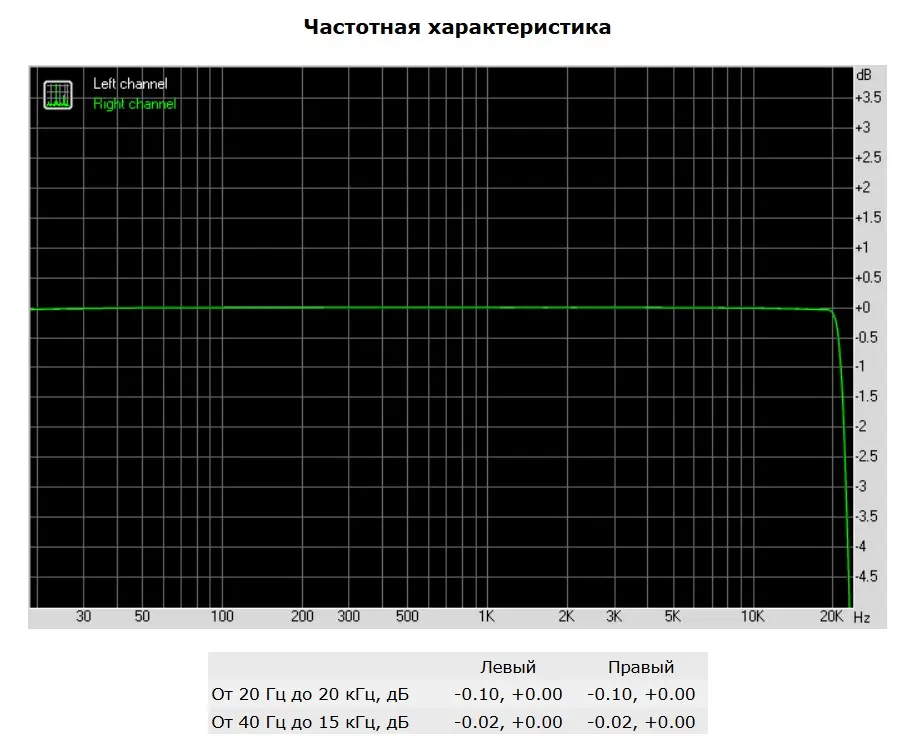

Тест аудиокодека в программе RightMark Audio Analyzer показывает общую оценку «Очень хорошо», в основном из-за низкого уровня динамического диапазона.

Конкуренты

Модель Maxsun Terminator B850M WIFI отличается от конкурентов на чипсете B850 с четырьмя слотами под модули памяти и с наличием Wi-Fi модуля прежде всего стоимостью.

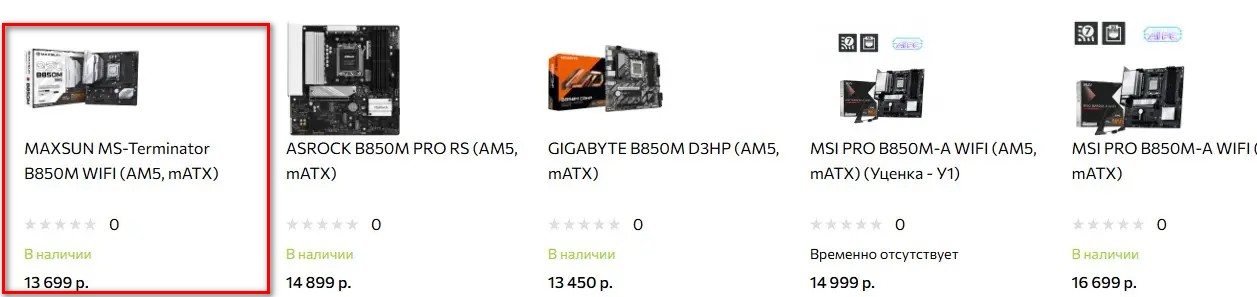

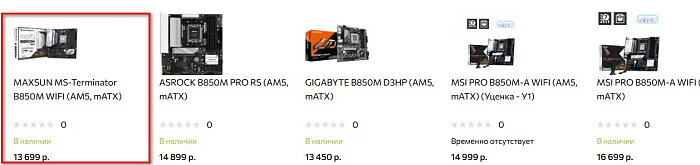

На данный момент плата стоит 13 700 рублей. В эту цену можно найти или модели с двумя слотами DDR5, или модели без Wi-Fi модуля.

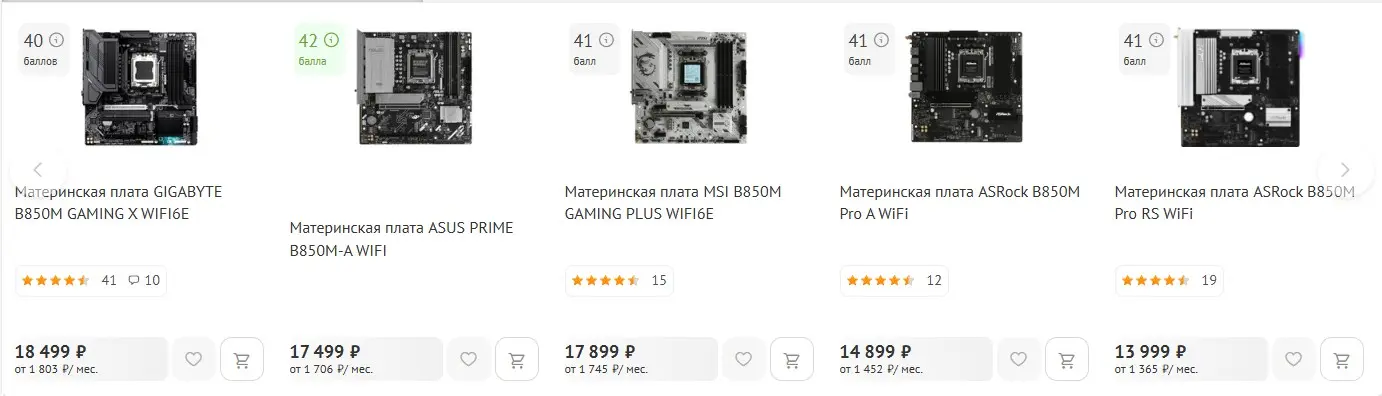

Основными конкурентами будут ASRock B850M Pro RS WiFi, GIGABYTE B850M D3HP. Остальные модели с сопоставимыми и лучшими характеристиками стоят уже дороже - от 16 до 20 тысяч рублей. Например, MSI PRO B850M-A WIFI, ASUS PRIME B850M-A WIFI, GIGABYTE B850M GAMING X WIFI6E. Но они предпочтительнее для производительных сборок игровых ПК - больше фаз питания, радиаторы на слотах М.2, лучшая реализация портов и слотов за счет усилителей и ре-драйверов.

Заключение

Плата Maxsun Terminator B850M WIFI - интересный вариант для бюджетных сборок на процессорах AMD Ryzen 7000, 8000 и 9000 серий под сокет АМ5. Сэкономленные 3-4 тысячи рублей можно вложить в процессор и получить производительную сборку для домашнего ПК.

Все необходимое у платы имеется: порты USB Type-C, видеовыходы, два слота М.2 для твердотельных накопителей, скоростной порт PCI-E 5.0 для видеокарты, четыре слота для оперативной памяти, в наличии беспроводные модули, фаз питания процессора достаточно для процессоров с TDP до 170 Вт. Для энтузиастов много тонких настроек производительности в BIOS.

Плата не лишена недостатков, возможна несовместимость с некоторыми модулями оперативной памяти, лучше заранее посмотреть совместимые модули на сайте производителя или выбирать из распространённых модулей.

Для избежания нагрева плата будет снижать частоту топовых процессоров под нагрузкой, что скажется на их производительности.

Возможна неадекватная работа с тестовыми или мониторинговыми утилитами, в частности с распространенной CPU-Z.

Устаревший звуковой кодек нельзя отнести к минусам, он используется практически на всех материнских платах этого ценового диапазона.

Плюсы:

Минусы:
