Обзор и тестирование материнской платы MSI MAG B860 TOMAHAWK WI-FI

Серия MSI MAG относится к геймерским продуктам с доступной стоимостью. При этом заявлена высокая надежность, стабильная работа и все необходимые функции для современных реалий, ранее доступные только на материнских платах с топовыми чипсетами.

Да и выглядит плата достойно – внушительные радиаторы, множество портов и коннекторов, нет только подсветки, но это и не самое необходимое для материнской платы.

Технические характеристики

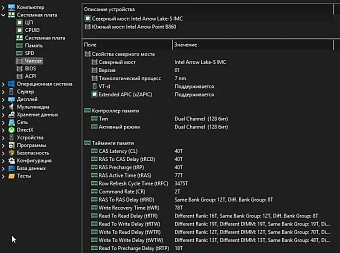

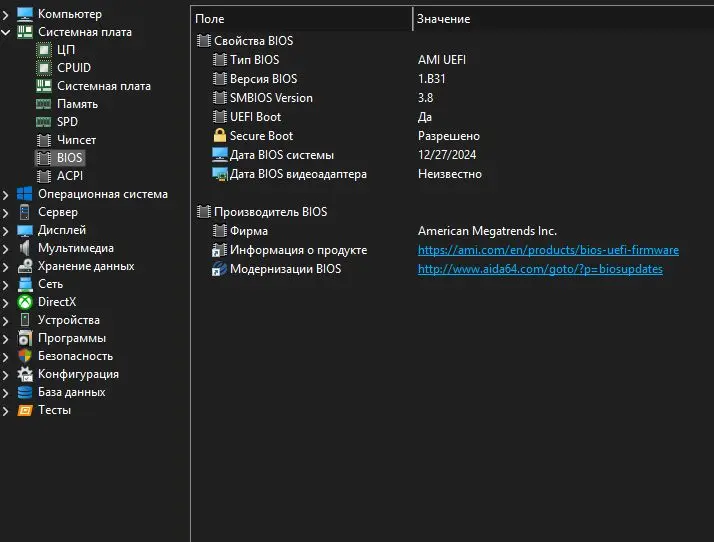

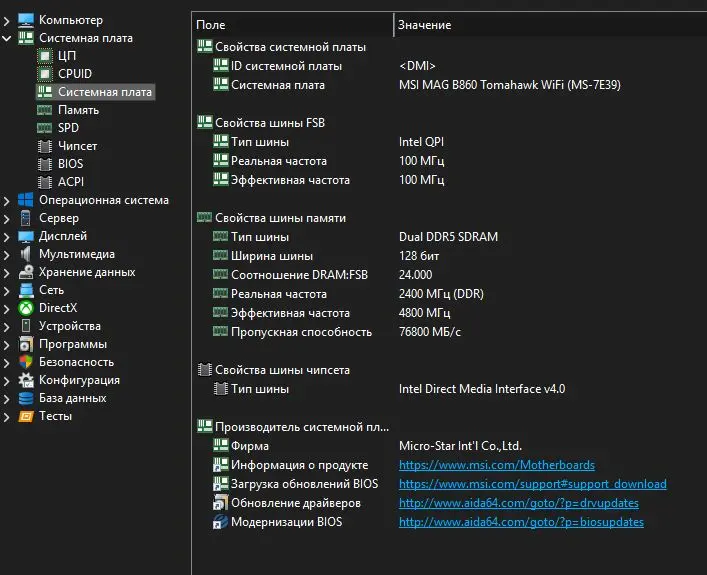

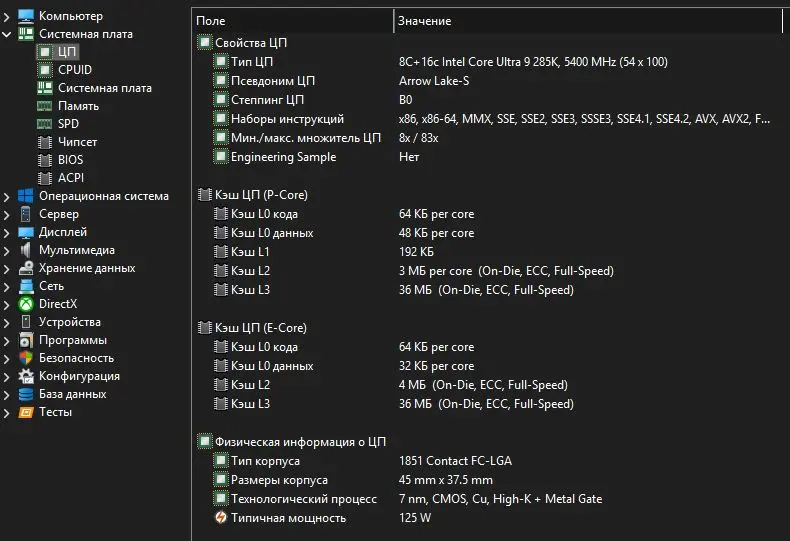

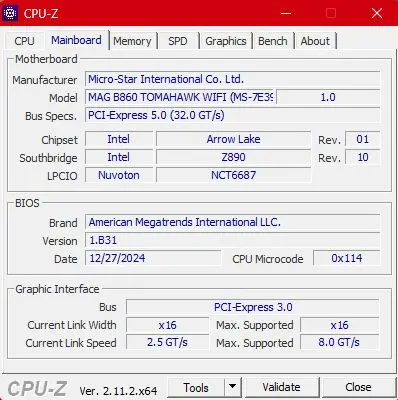

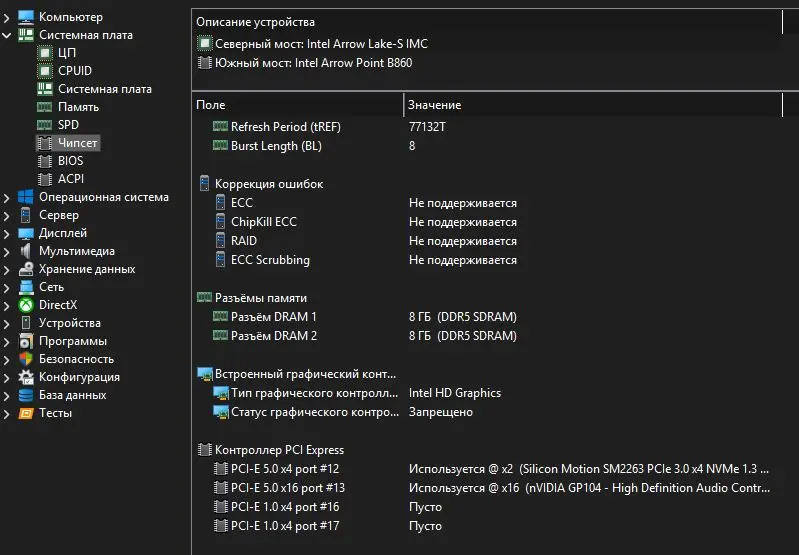

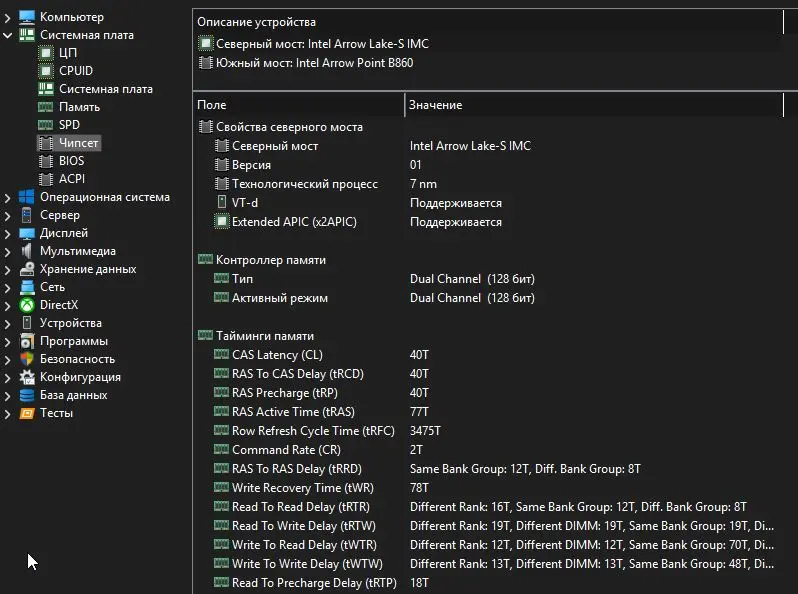

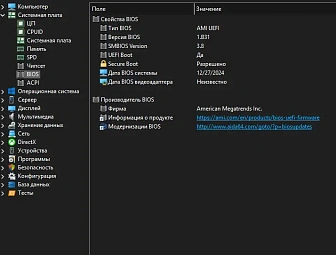

Подробные сведения о материнской плате можно посмотреть в утилите AIDA64.

Упаковка и комплектация

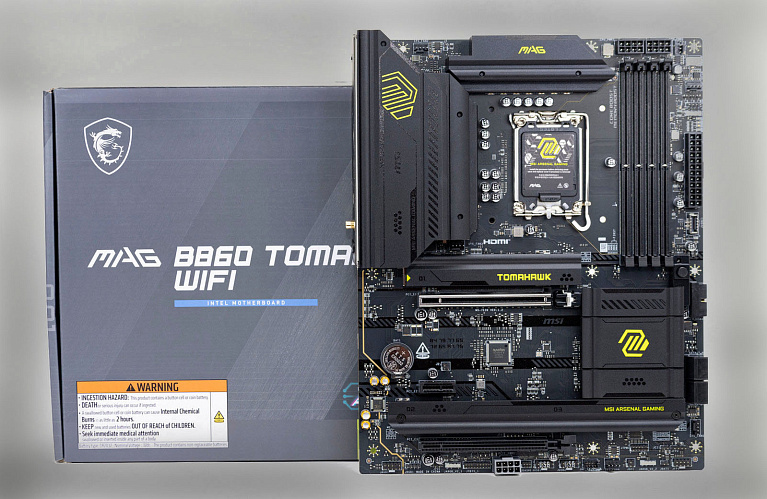

Материнская плата поставляется в серой коробке, на лицевой стороне которой находится наименование модели, а также пиктограммы основных особенностей платы.

На тыльной стороне коробки - изображение платы, описание всех технических возможностей и портов на I/O панели.

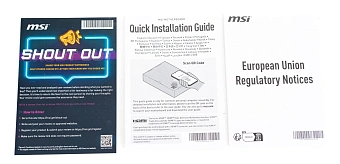

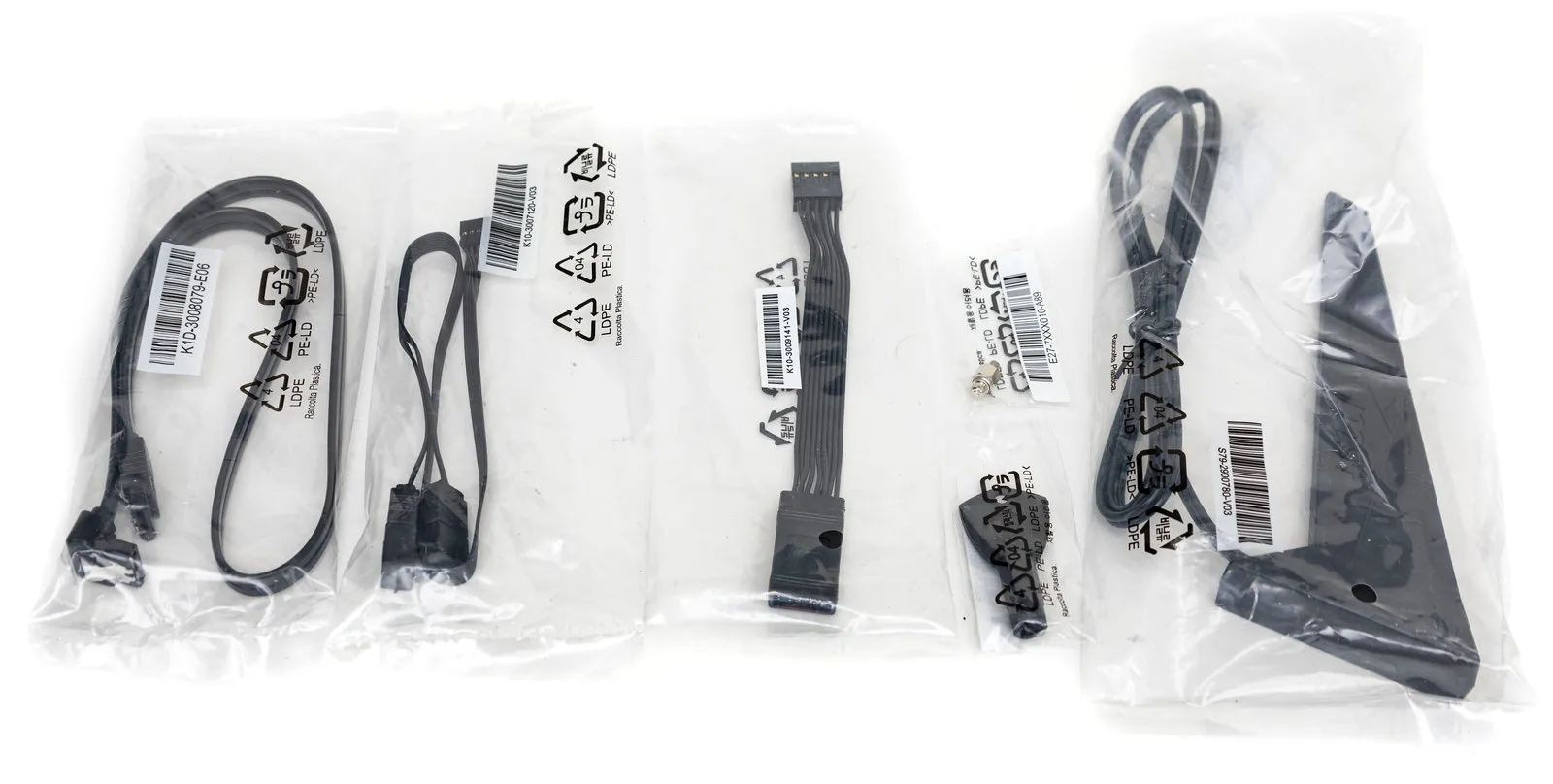

Плата упакована в антистатический пакет и зафиксирована картонными вставками. В комплекте бумажные инструкции, один SATA кабель, кабель для подключения фирменных вентиляторов, адаптер для подключения проводов с фронтальной панели корпуса, накидной ключ для шестигранных стоек, стойка для слота М.2, Wi-Fi антенна на магнитной подставке с быстросъемными разъемами.

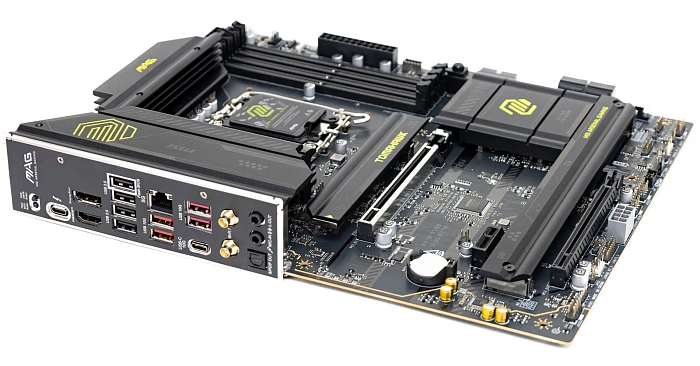

Внешний вид и конструкция

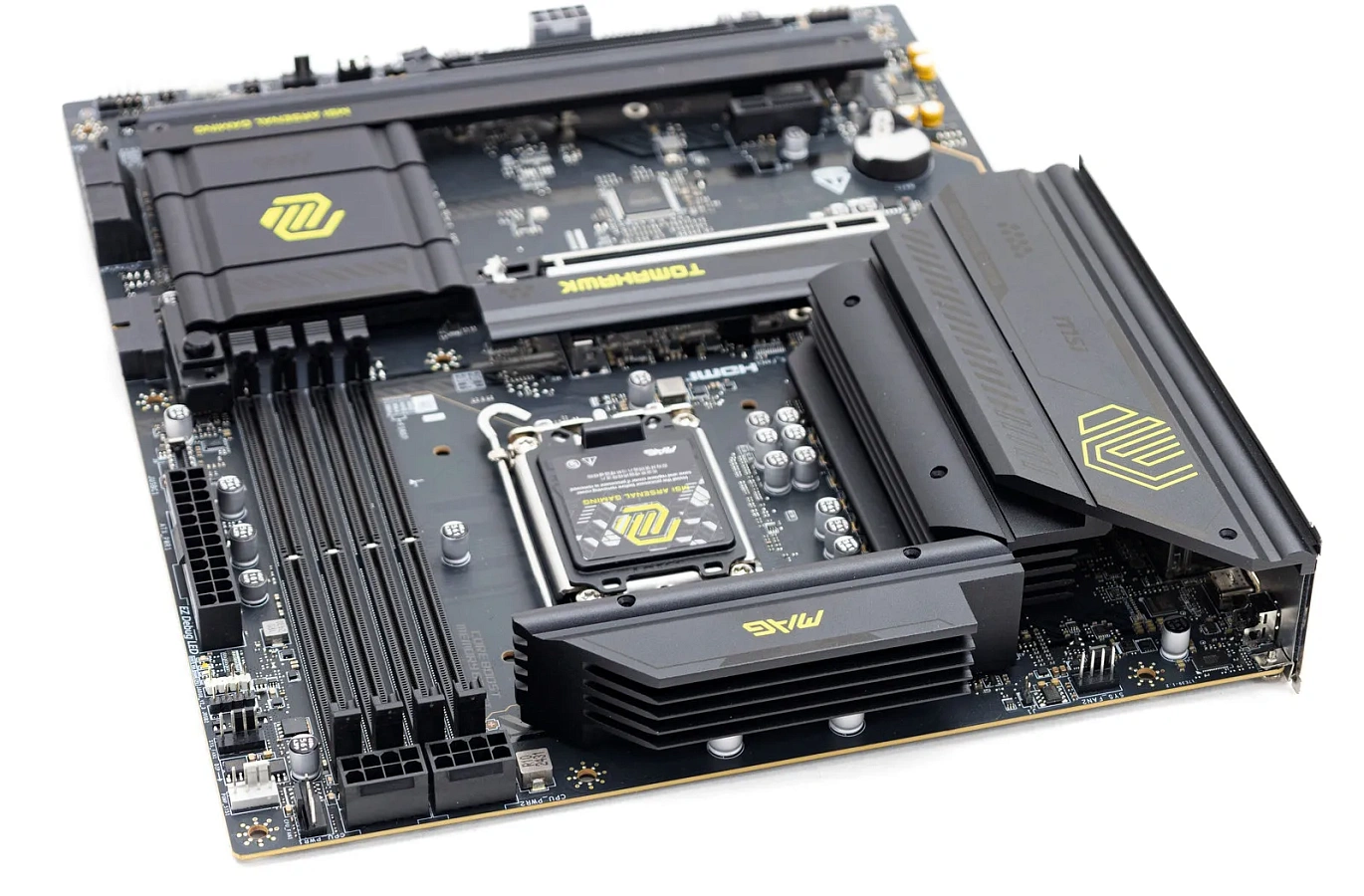

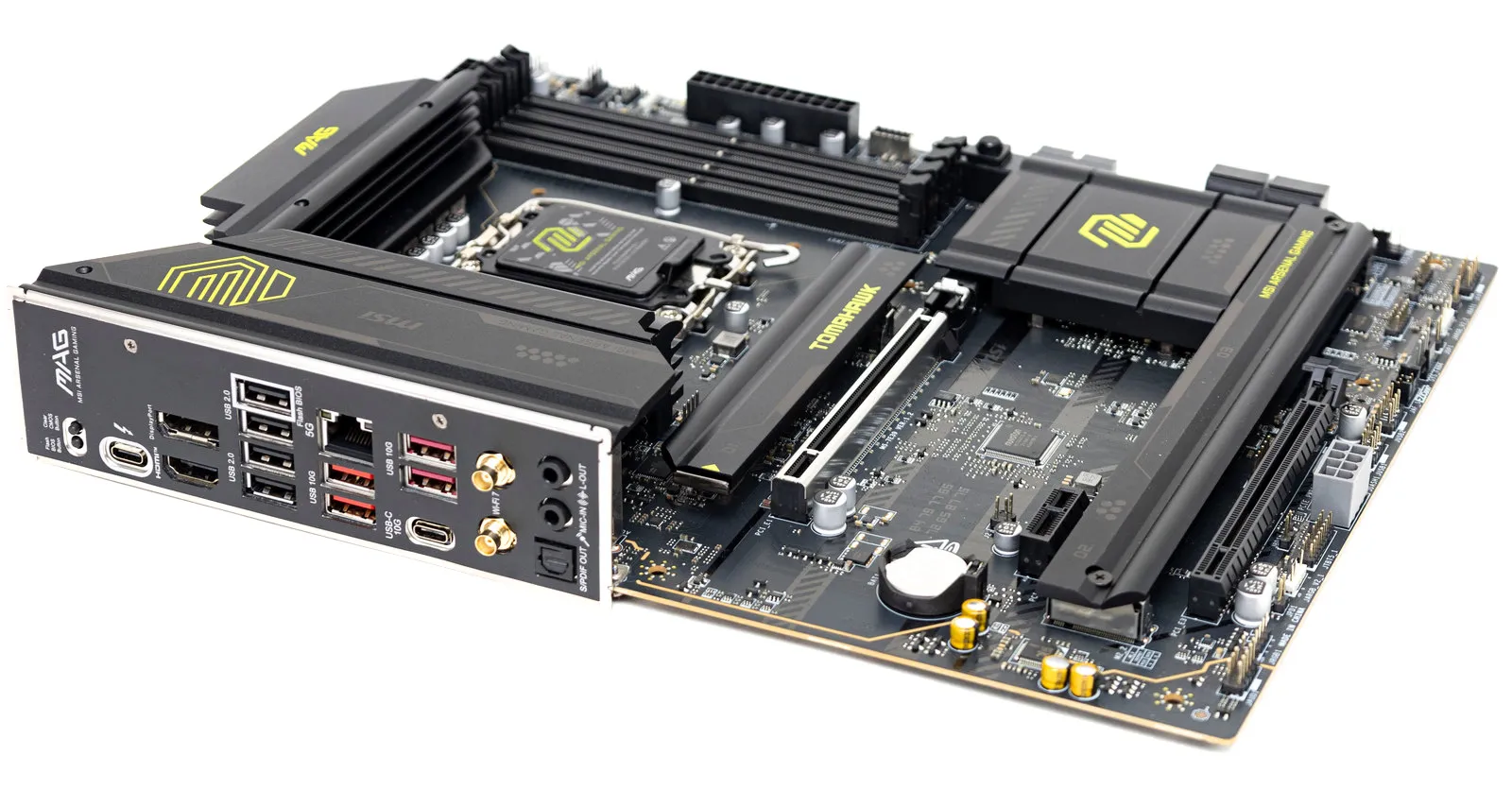

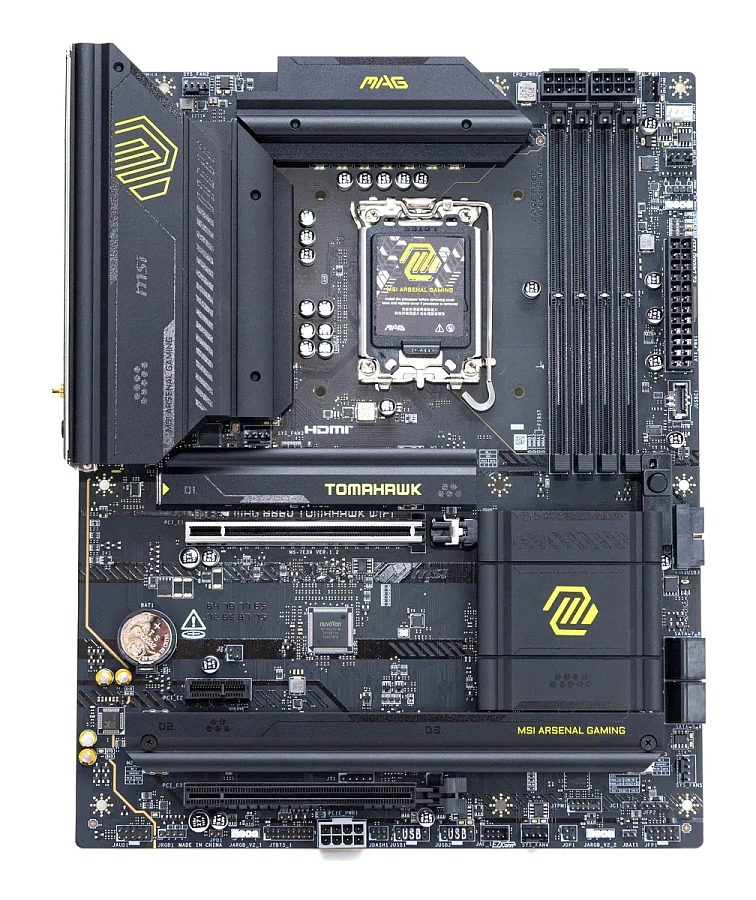

Плата выполнена на шестислойном текстолите черного цвета, стандартного ATX формата 305×244 мм.

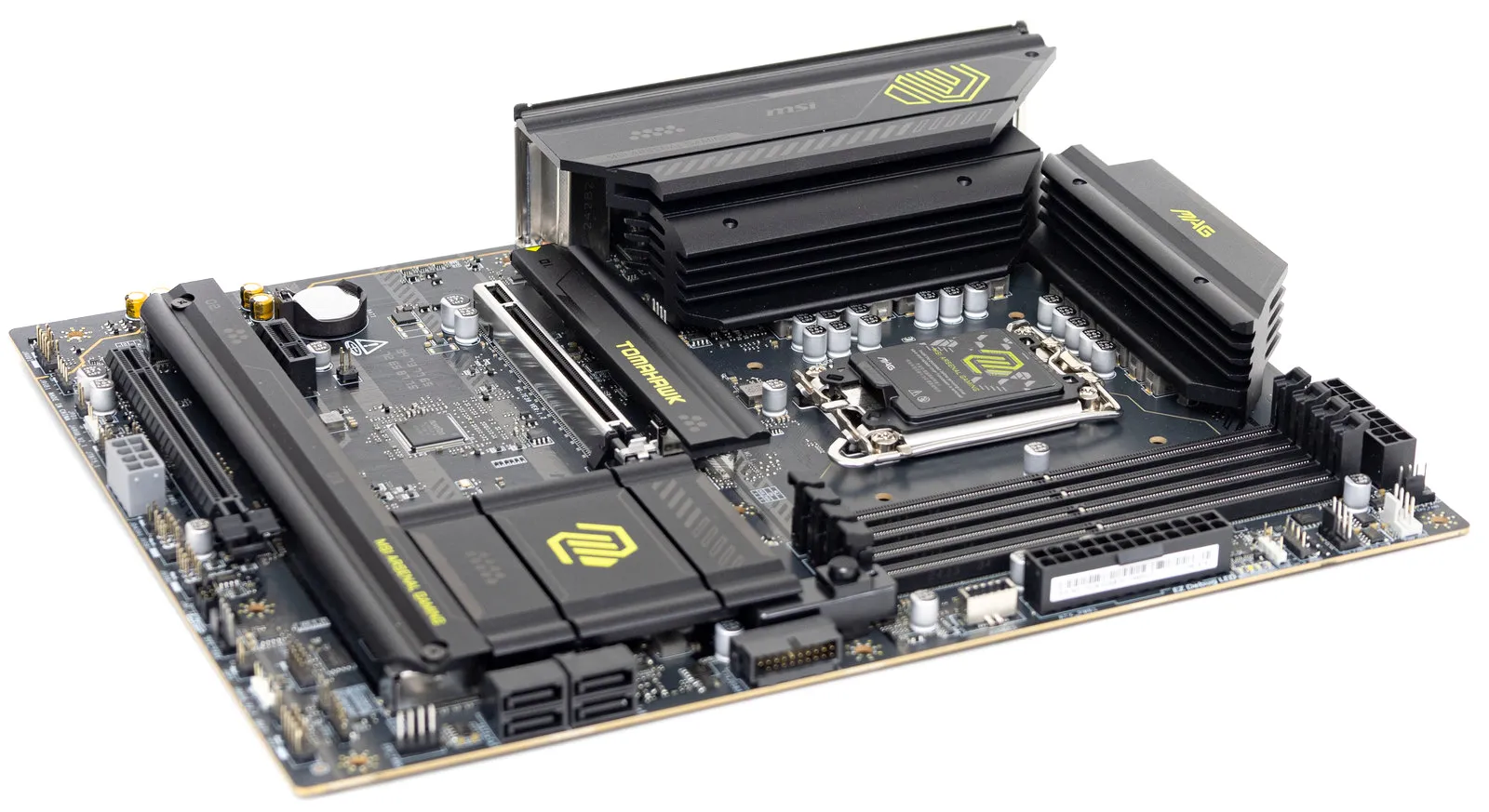

С лицевой стороны массивные радиаторы, украшенные логотипами желтого цвета, ARGB подсветка отсутствует.

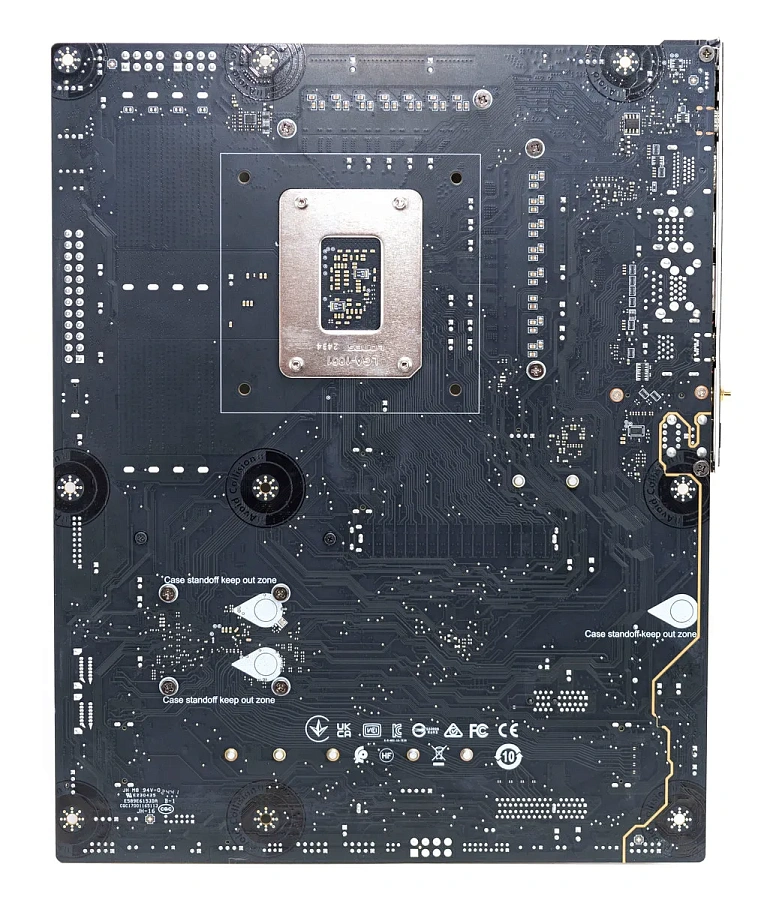

С тыльной стороны видим аккуратное качество исполнения, ножки распаянных слотов и портов подрезаны. Крепежных отверстий девять штук.

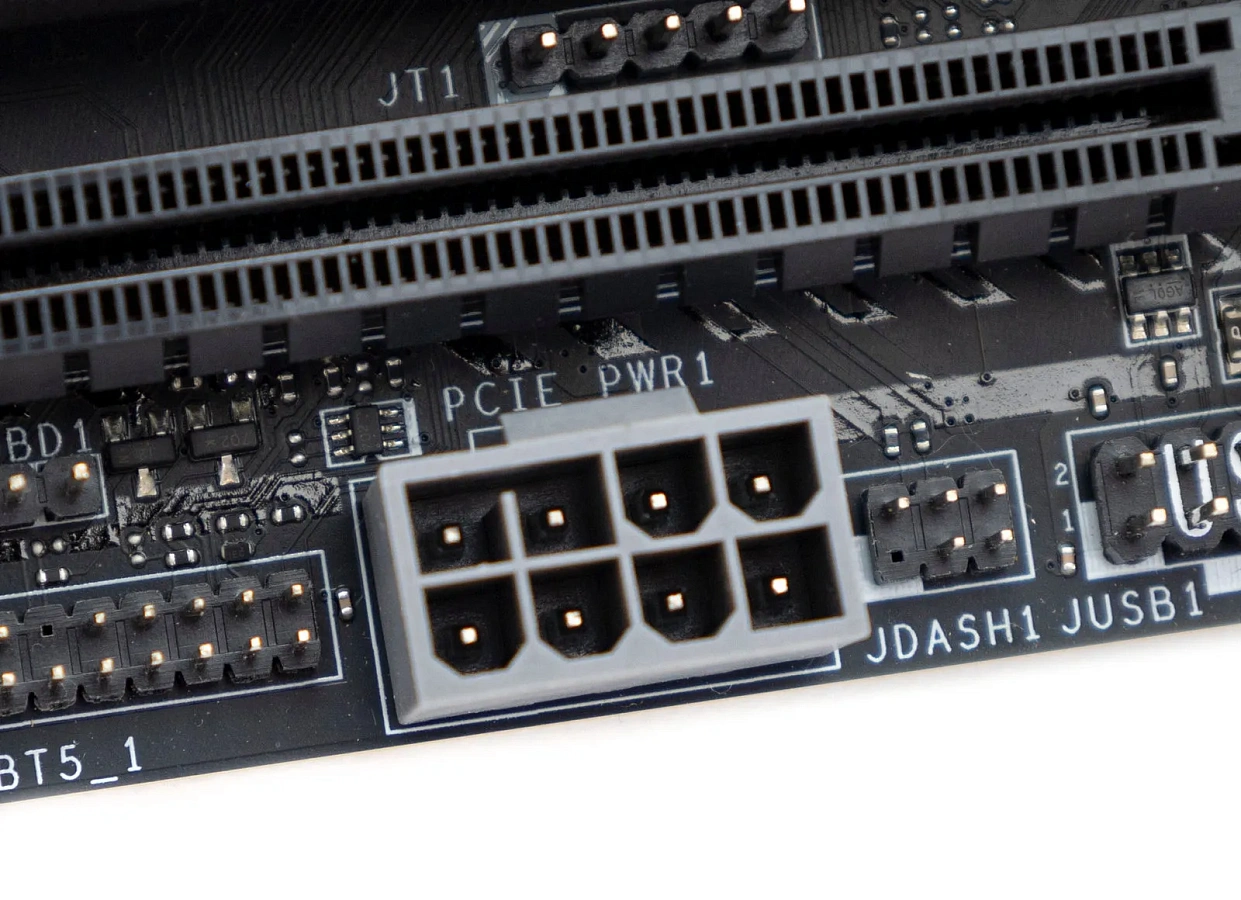

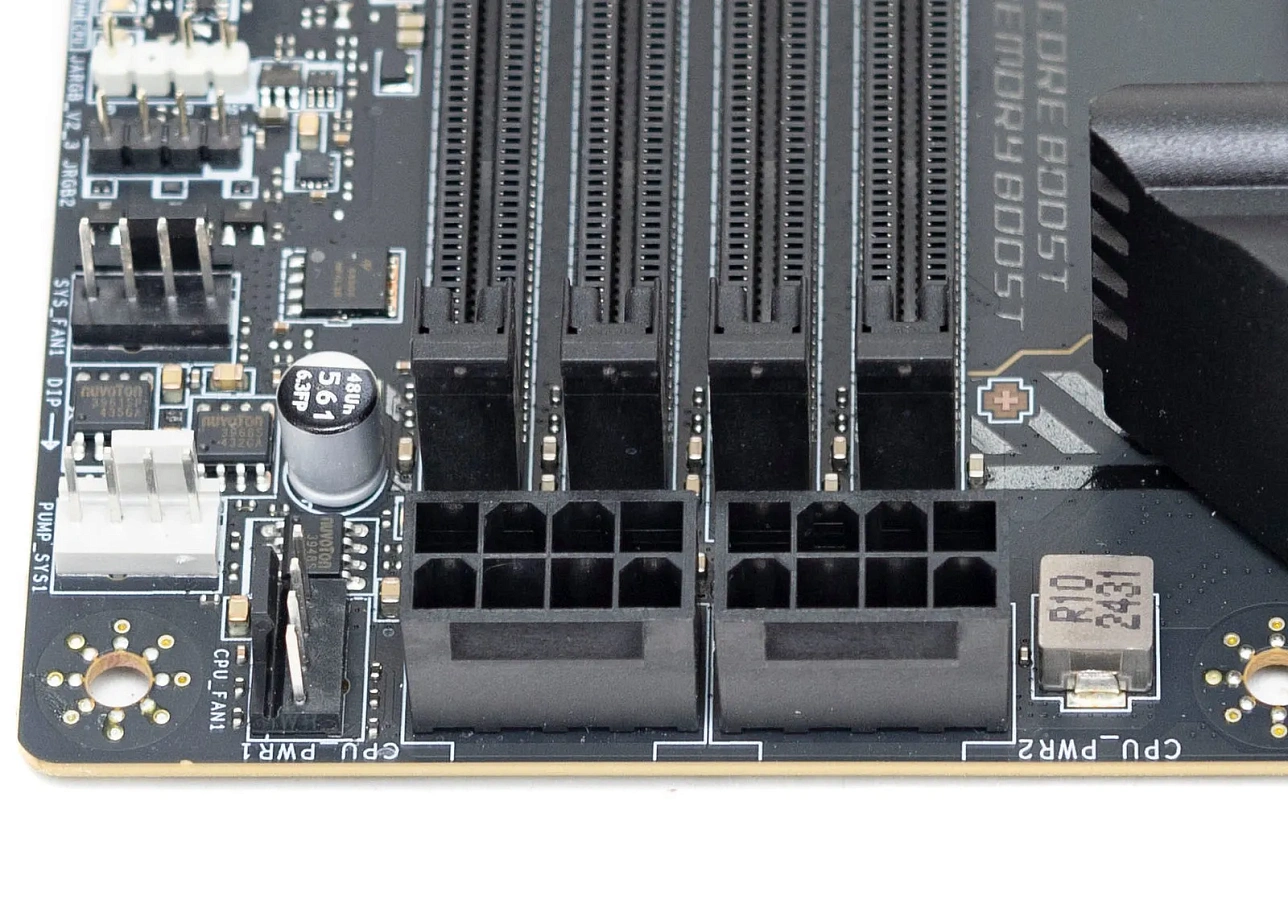

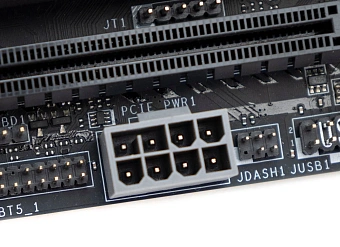

Питание платы: коннектор 24 пин на своем привычном месте, два коннектора 8-пин для питания CPU разместились над слотами DDR, а не в левом углу платы, снизу имеется дополнительный коннектор 8-пин для питания слотов PCI-E – новое, очень редко встречающееся решение.

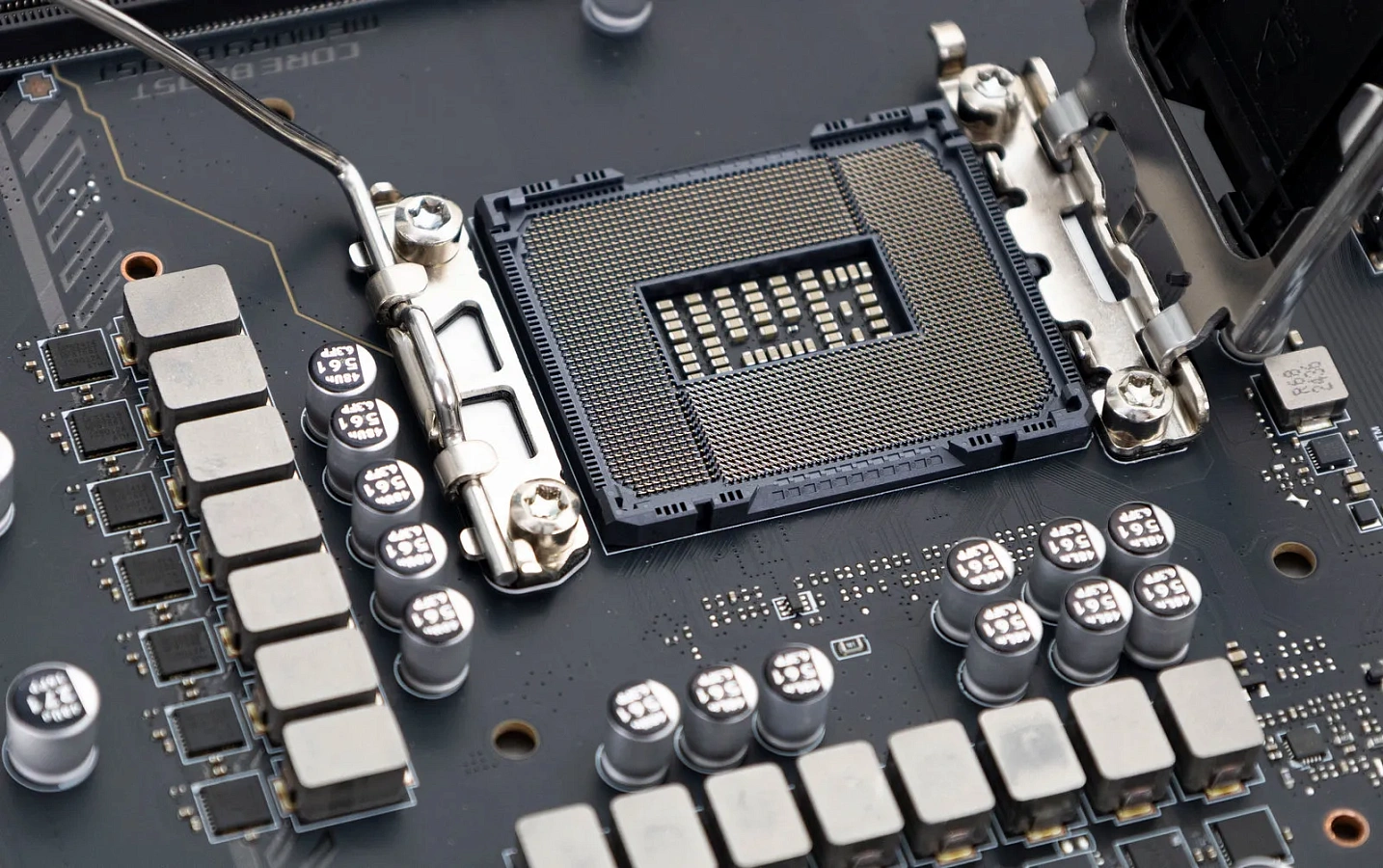

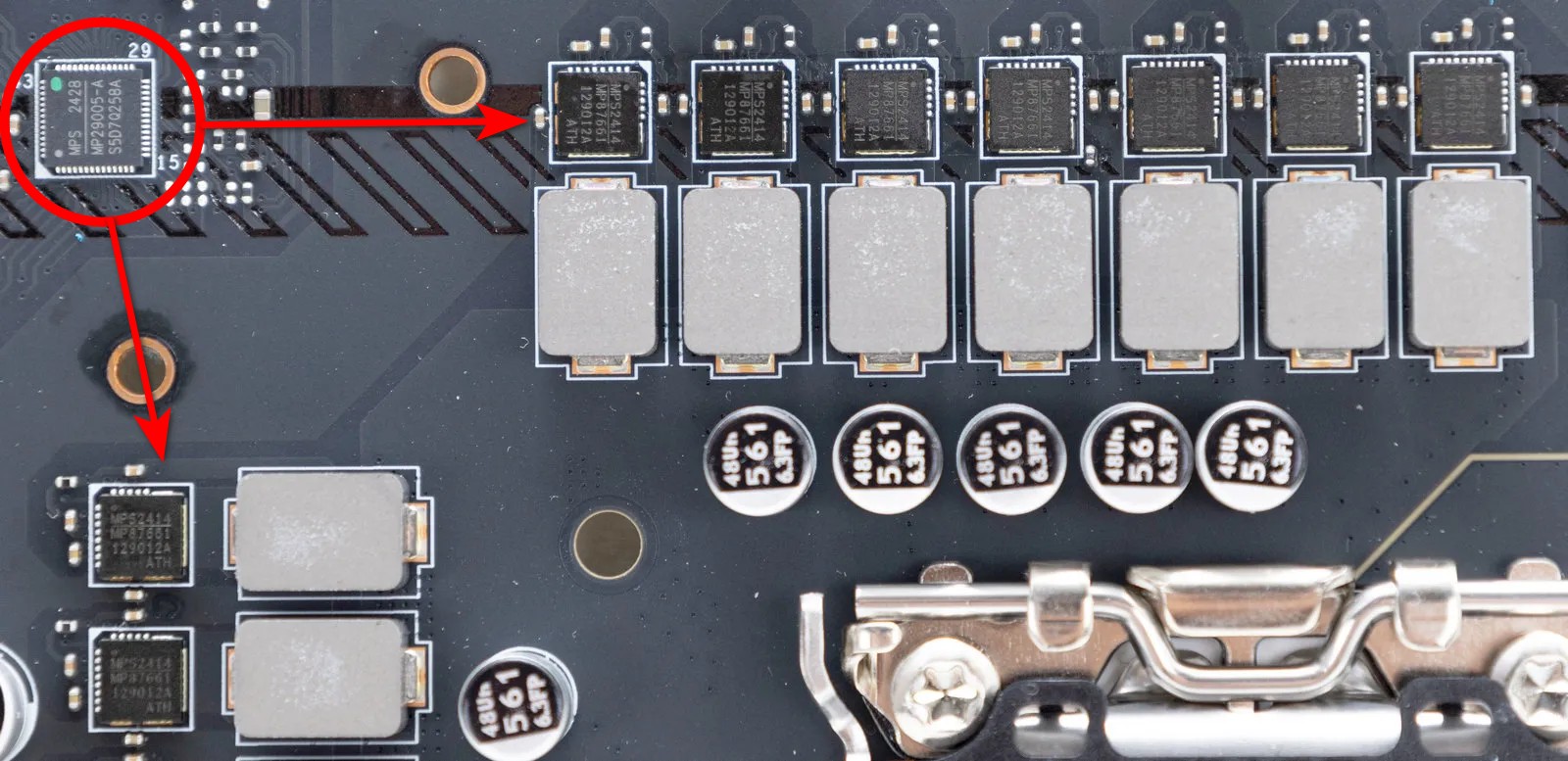

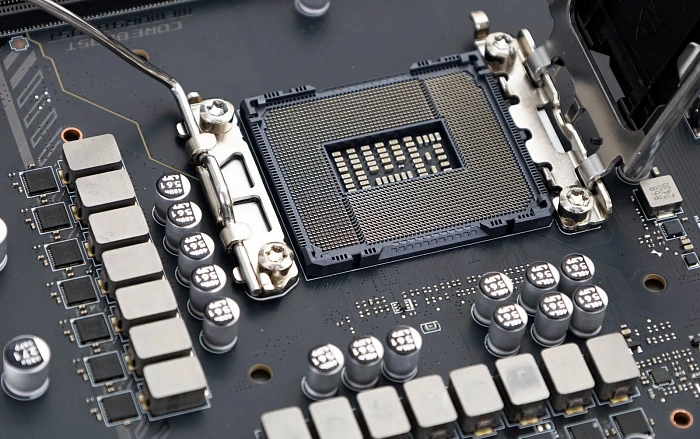

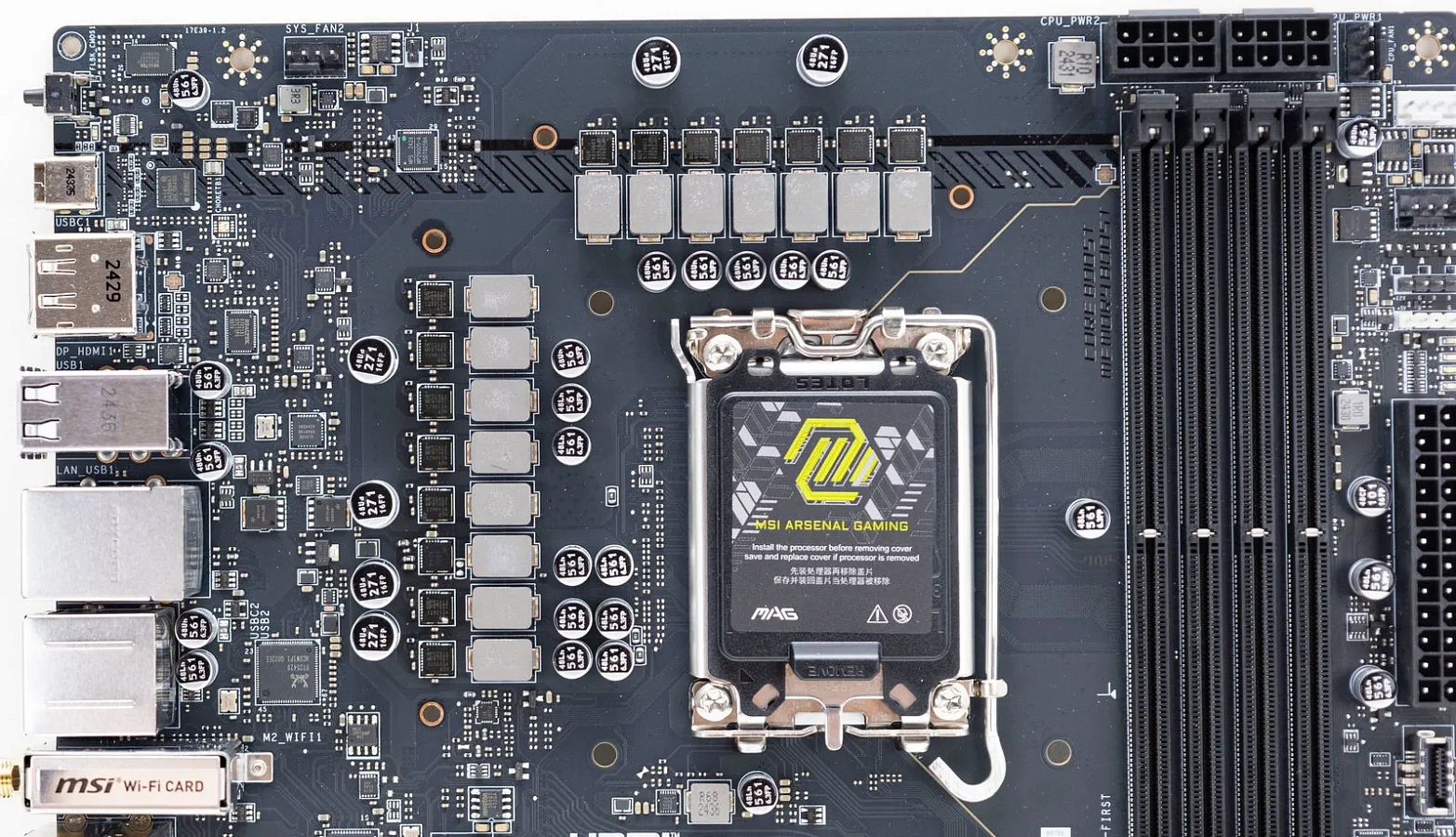

Питание процессора по схеме 12 фаз VCore, одна фаза VCCSA, одна фаза iGPU для встроенной графики и одна фаза VNNAON.

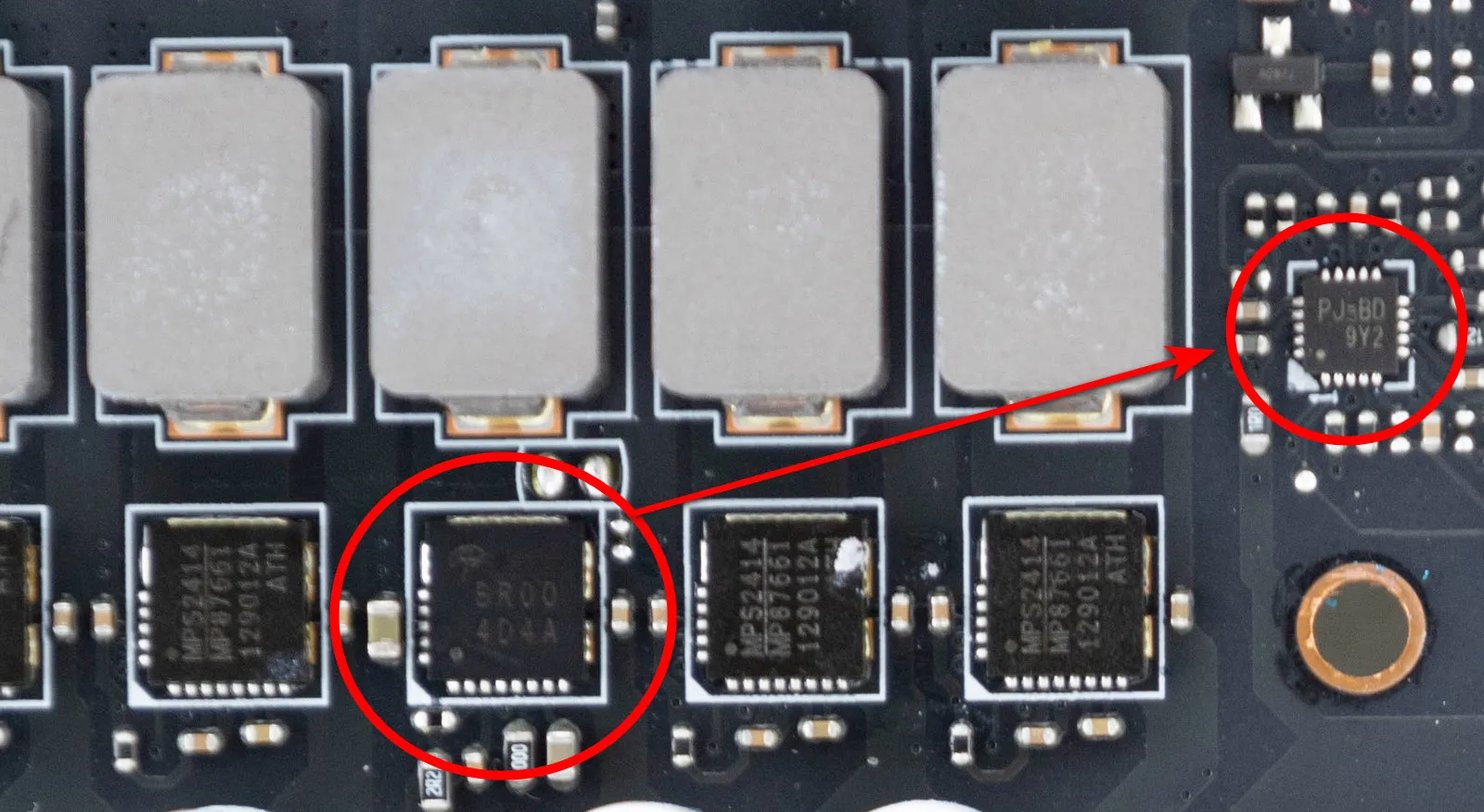

Фазы построены на суперферритовых дросселях и сборках Monolith Power Systems MP87661 на 60 А, управляет ими ШИМ-контроллер MPS MP29005.

Контроллер восьмифазный, двенадцать фаз сдвоенные, плюс VCCSA и iGPU.

Для питания VNNAON сборка Alpha&Omega Semi AOZ5516QI на 80 А под управлением собственного ШИМ-контроллера PJ-BD 9Y2.

Плата поддерживает установку процессоров Intel Core Ultra второй серии, выполненных под сокет LGA1851.

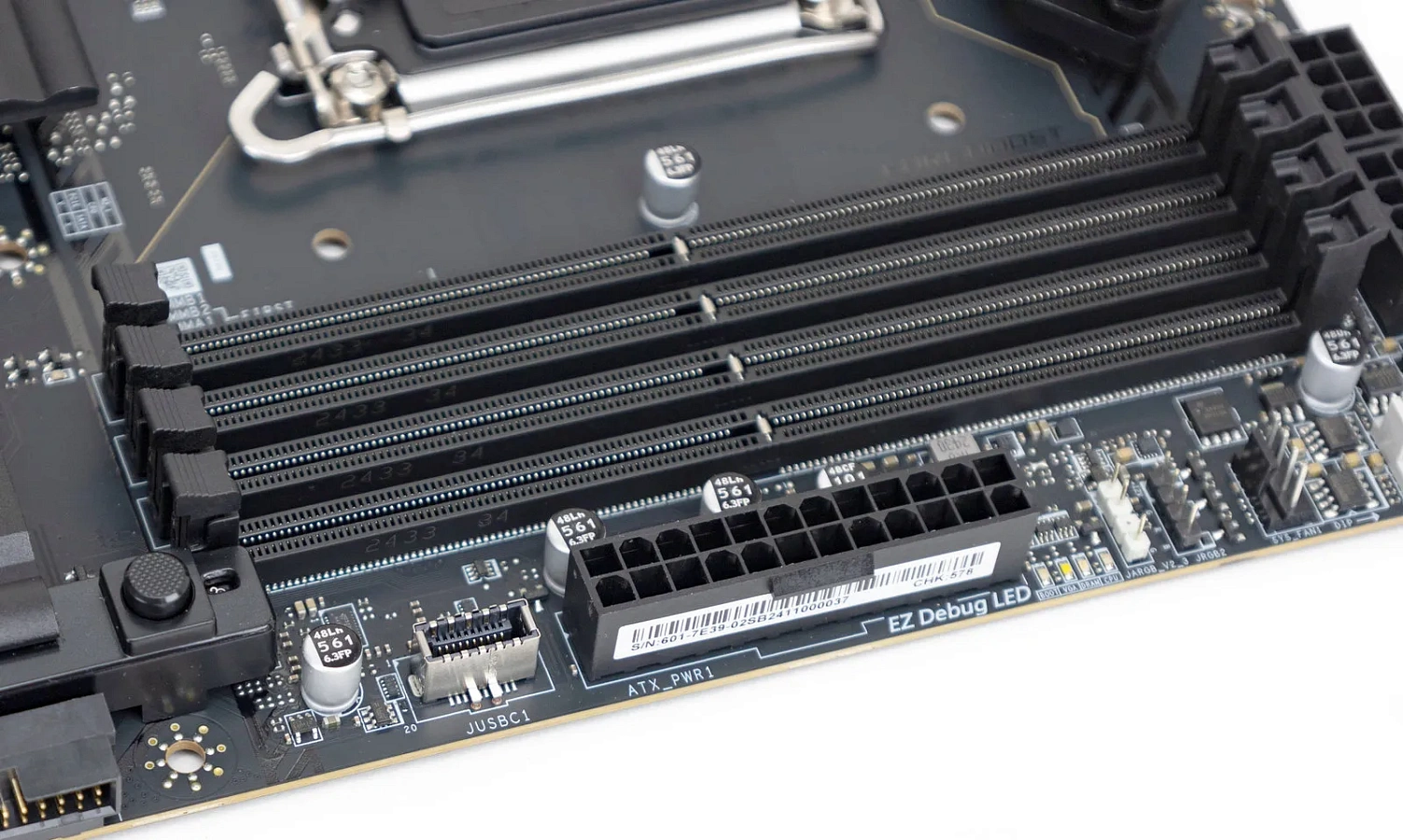

На плате имеются четыре слота для памяти DDR5, защелки снизу слота. Поддерживается максимальный объем памяти до 256 ГБ. Возможен разгон памяти до 9200 МТ/с на одном одноранговом модуле. Один двухранговый модуль до 7200 МТ/с, два одноранговых до 6400 МТ/с.

Слотов PCI-E три. Верхний слот армированный, процессорный, на него идет 16 линий из двадцати возможных. Остальные четыре процессорные линии идут на М2_1 (PCI-E 5.0).

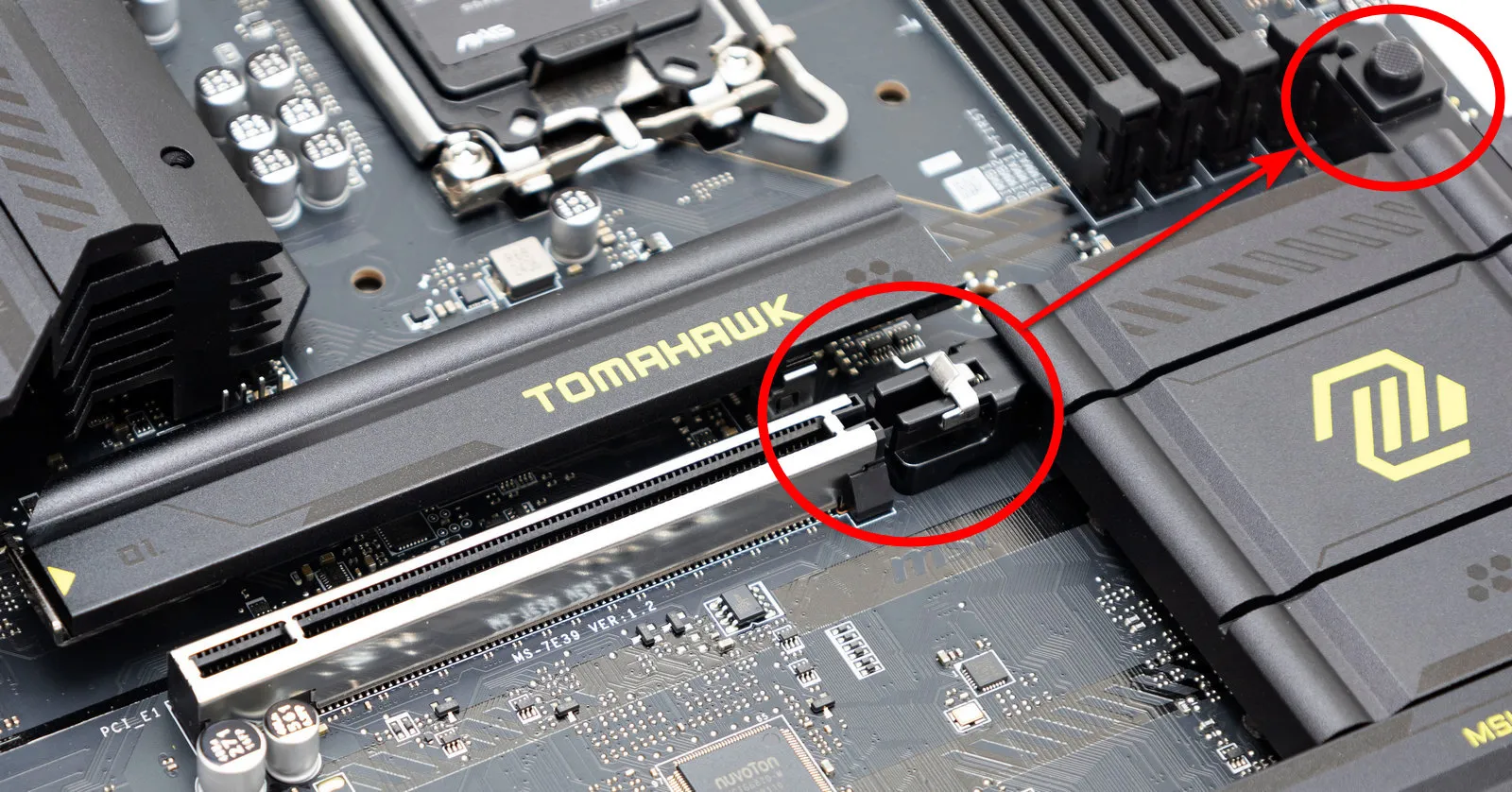

Для извлечения видеокарты из первого слота имеется механизм с кнопкой - EZ-PCIE-Release.

Второй и третий слот PCI-E 4.0 чипсетные, они на одной линии, поэтому делят пропускную способность между собой по ×2 или при использовании третьего (длинного) слота второй будет отключен.

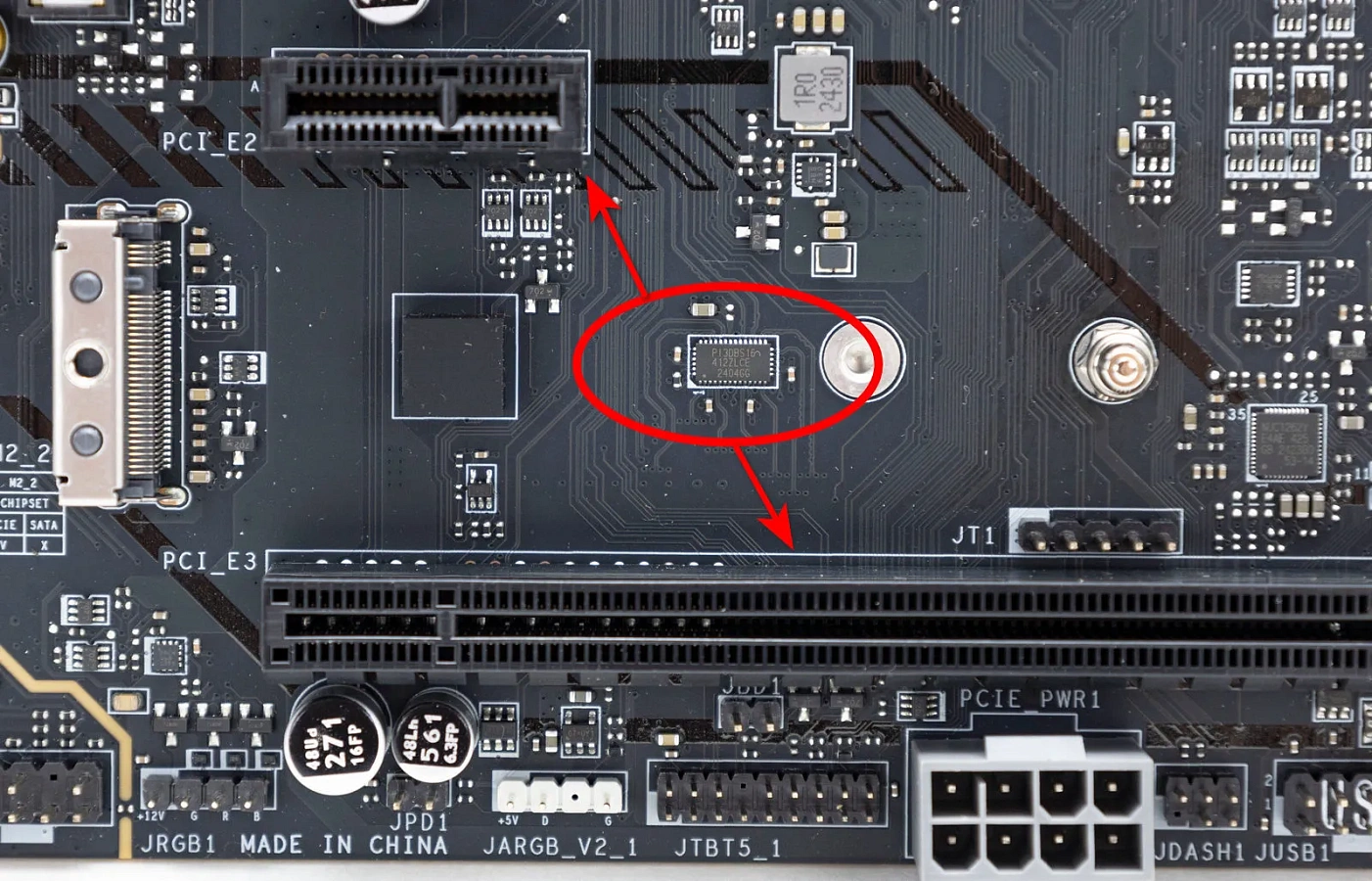

Разделения посредством мультиплексора Diodes Inc PI3DBS16. Имеется усилитель шины GL9932E.

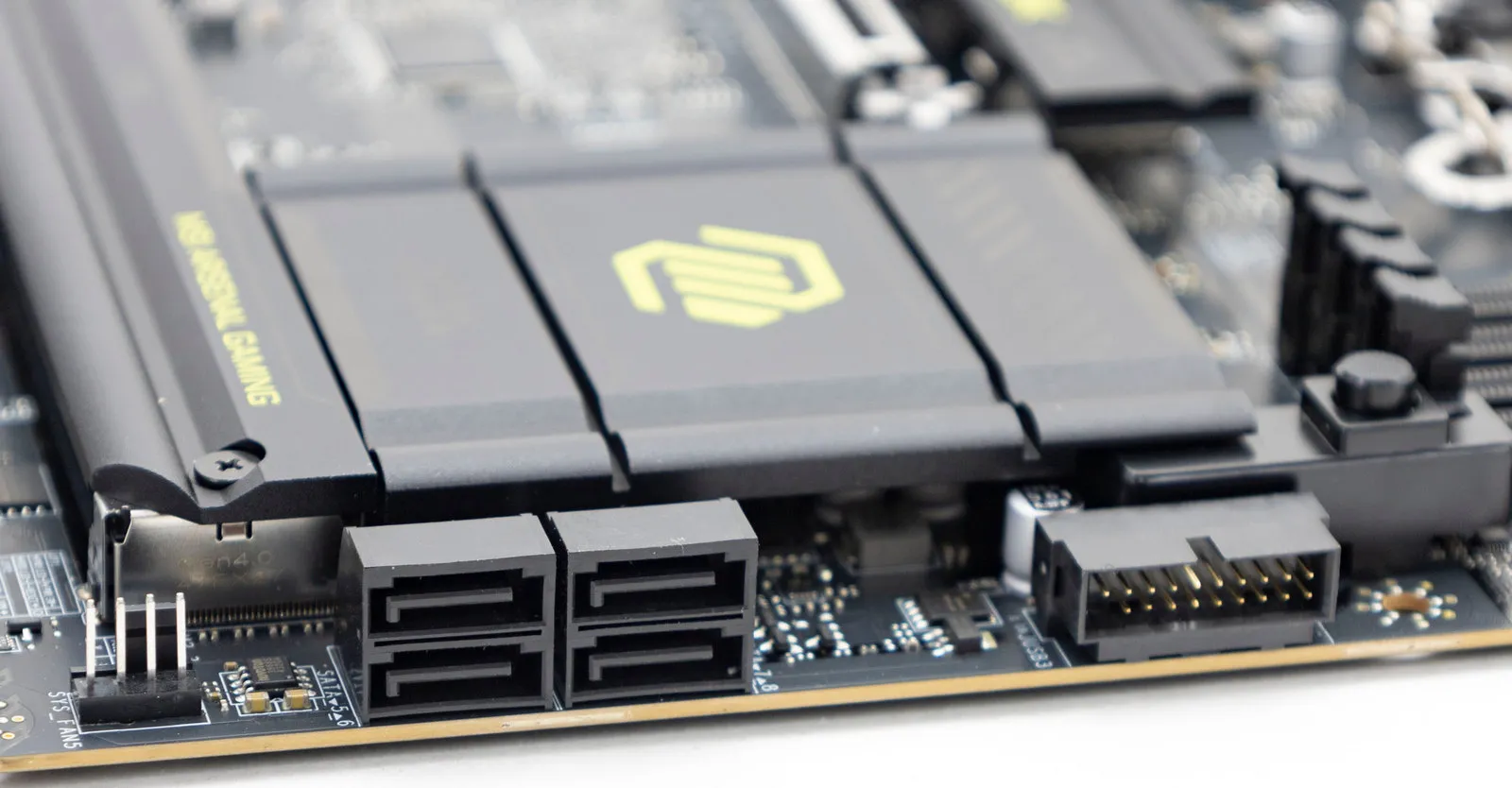

Четыре порта SATA реализованы через чипсет. Первый слот М.2 процессорный, на четыре линии. Закрыт индивидуальным радиатором с быстросъемным замком.

Второй и третий слоты М.2 работают от чипсета по линиям PCI-E 4.0. Никакого деления ресурсов между портами накопителей нет. У второго и третьего слота один общий радиатор на винтах.

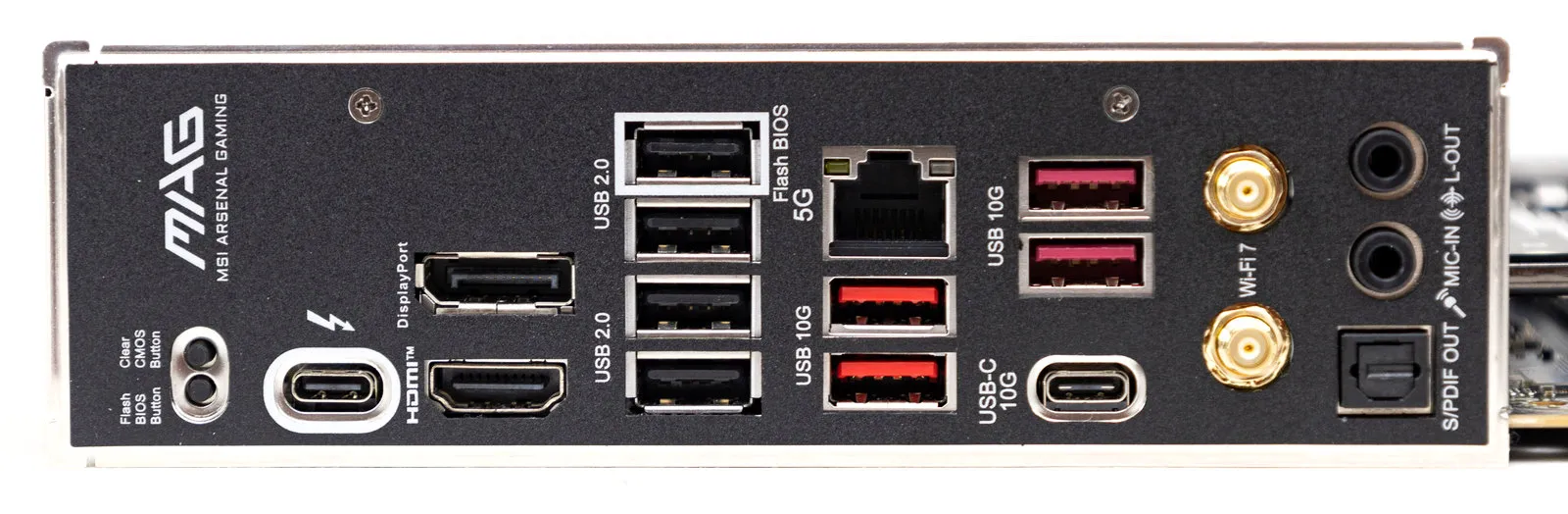

На материнской плате 17 портов USB. Десять на тыльной I/O панели, семь через внутренние разъемы.

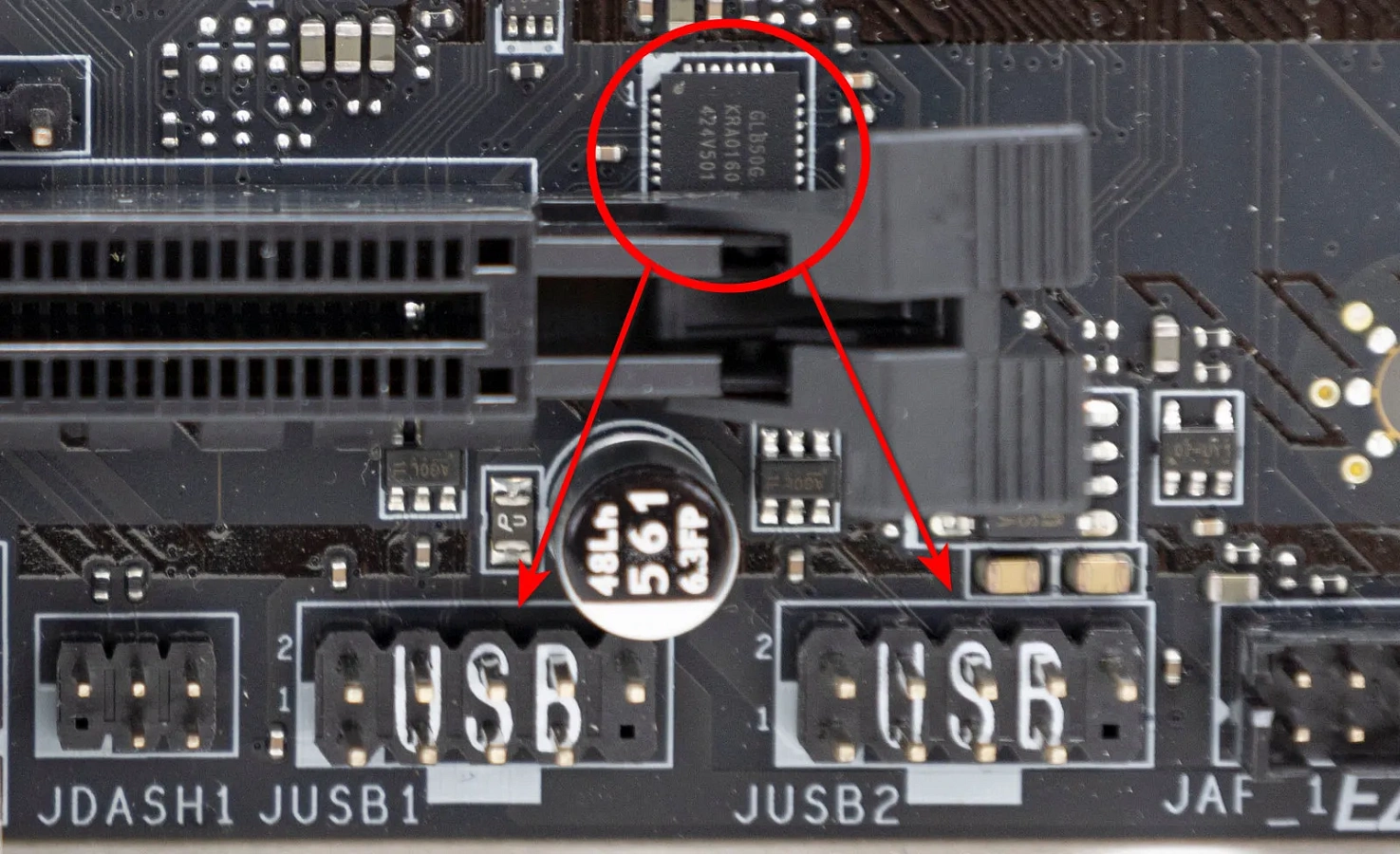

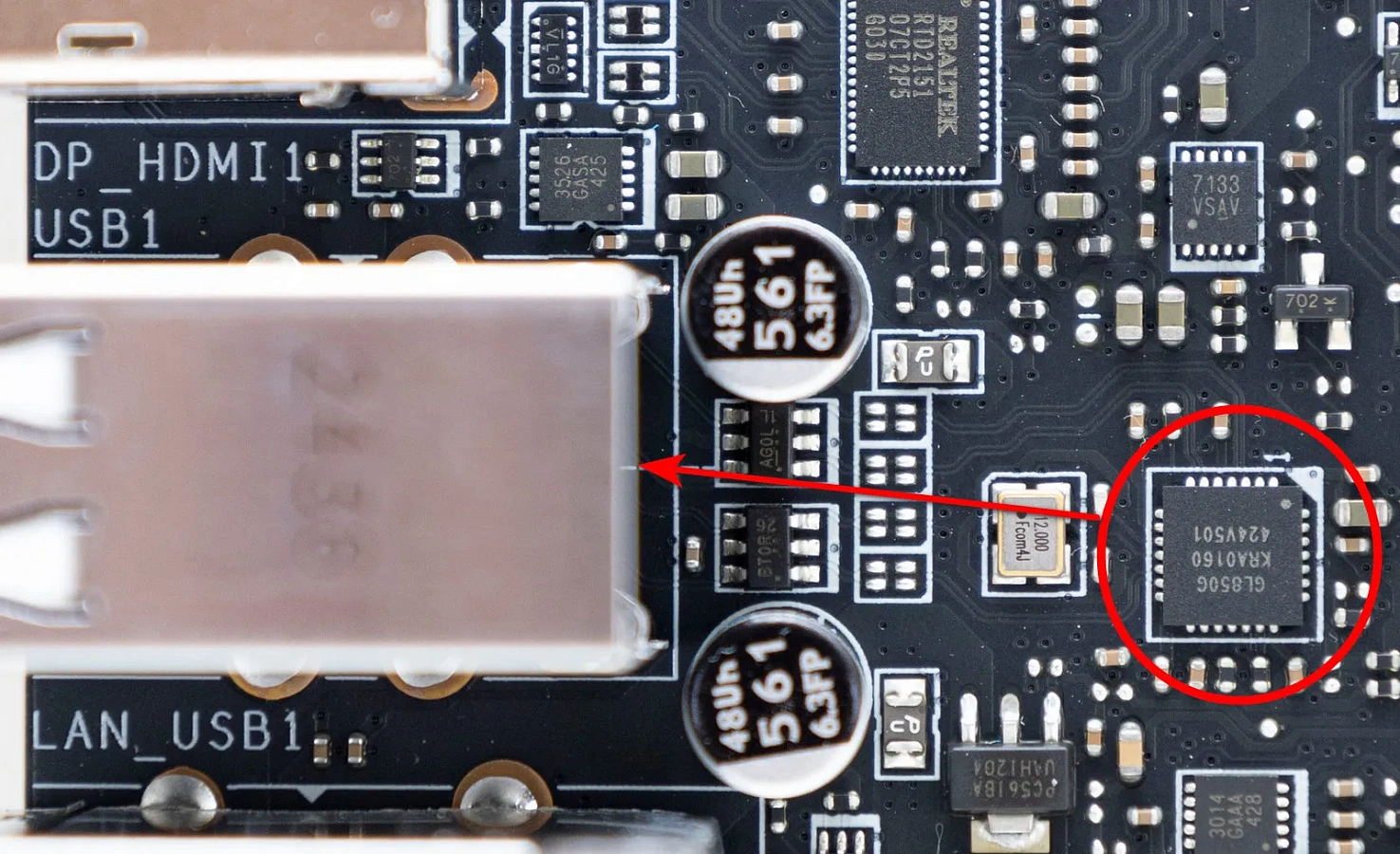

USB 2.0 чипсетные, два внутренних разъема на 4 порта через контроллер Genesys Logic’s GL850G, четыре порта на интерфейсной панели через второй контроллер GL850G.

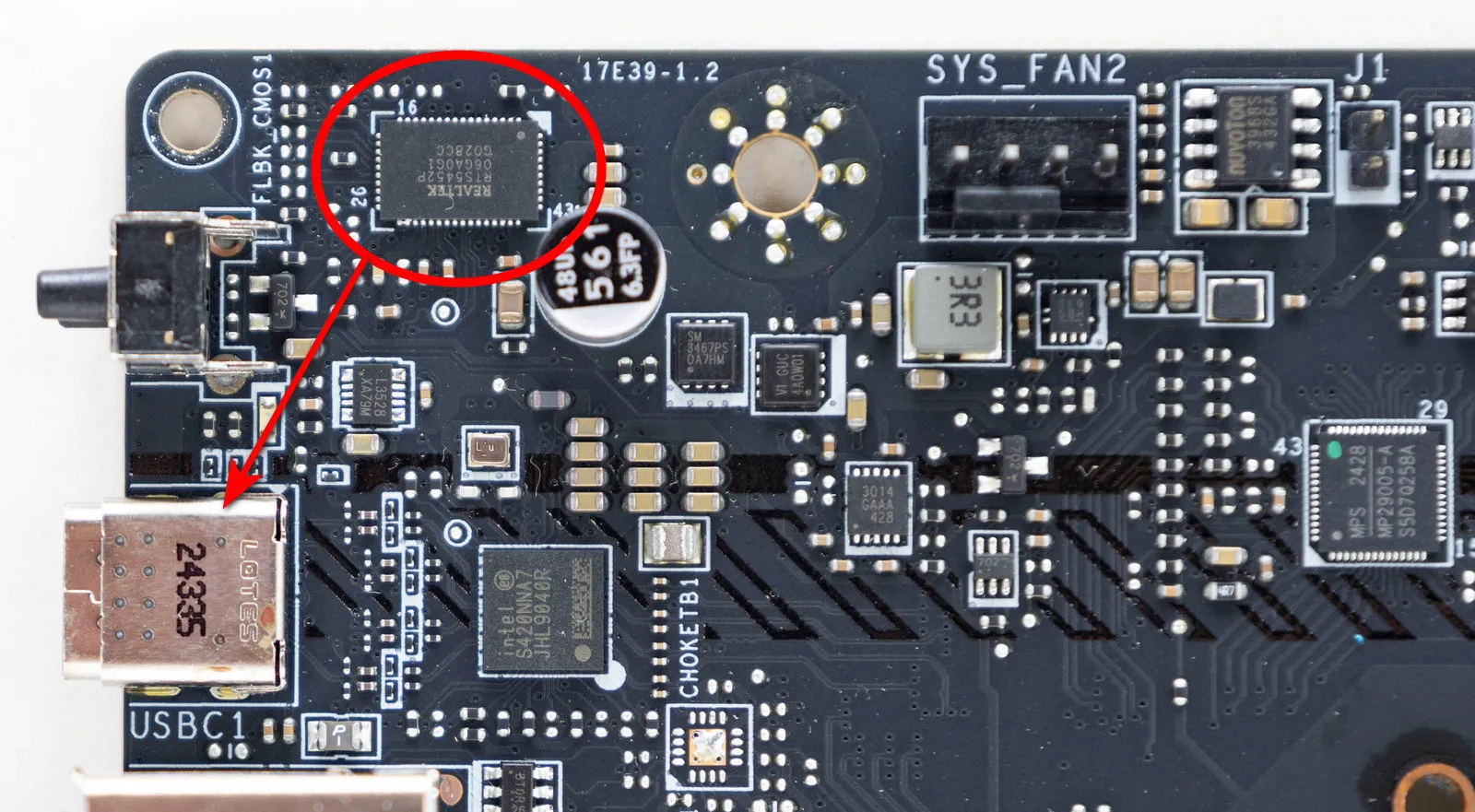

Порт USB4 процессорный (встроенный в процессор Thunderbolt 4) в виде верхнего порта USB Type-C на интерфейсной панели. Быструю зарядку обеспечивает Realtek RTS5452P - контроллер USB Type-C Power Delivery.

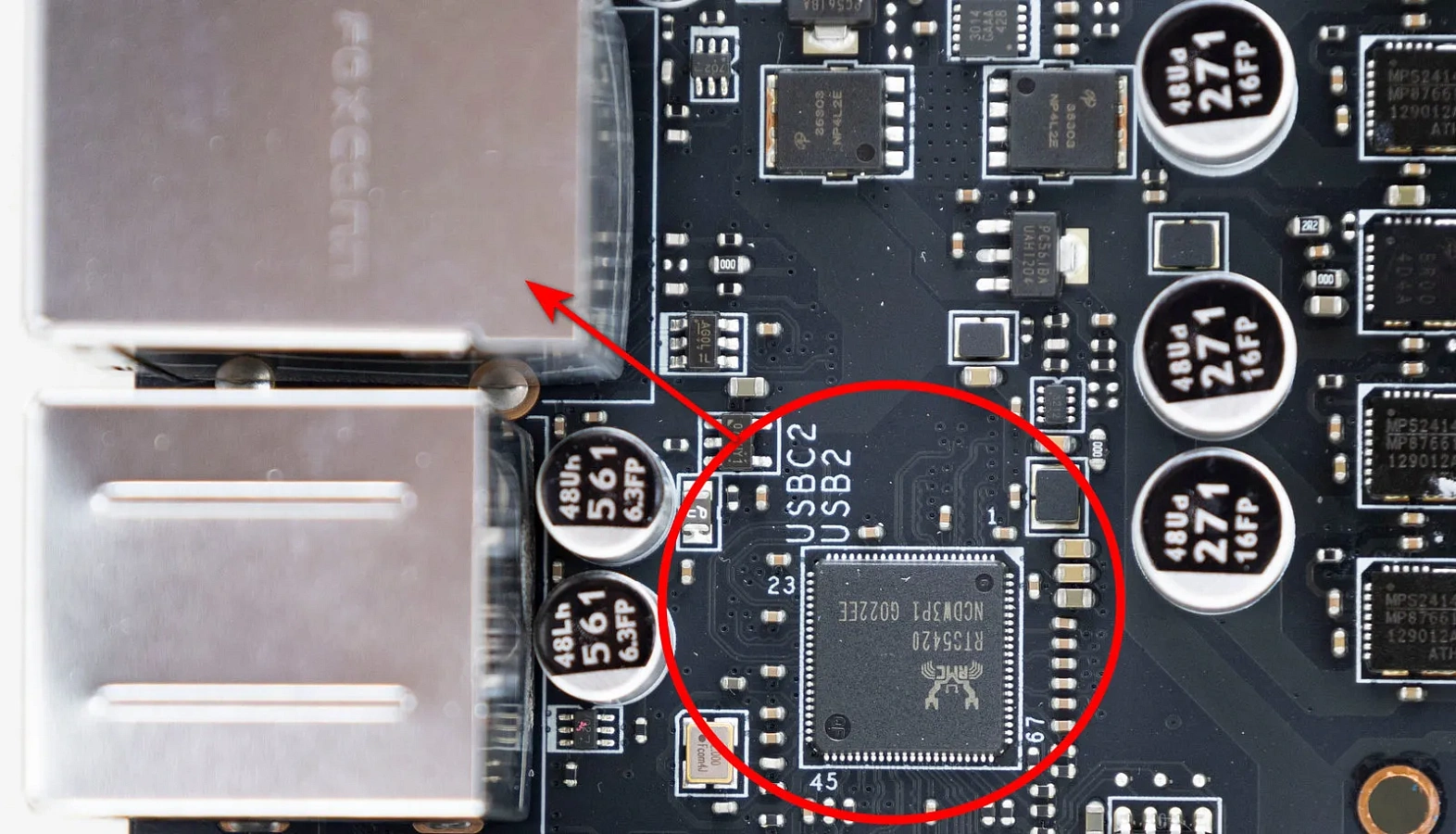

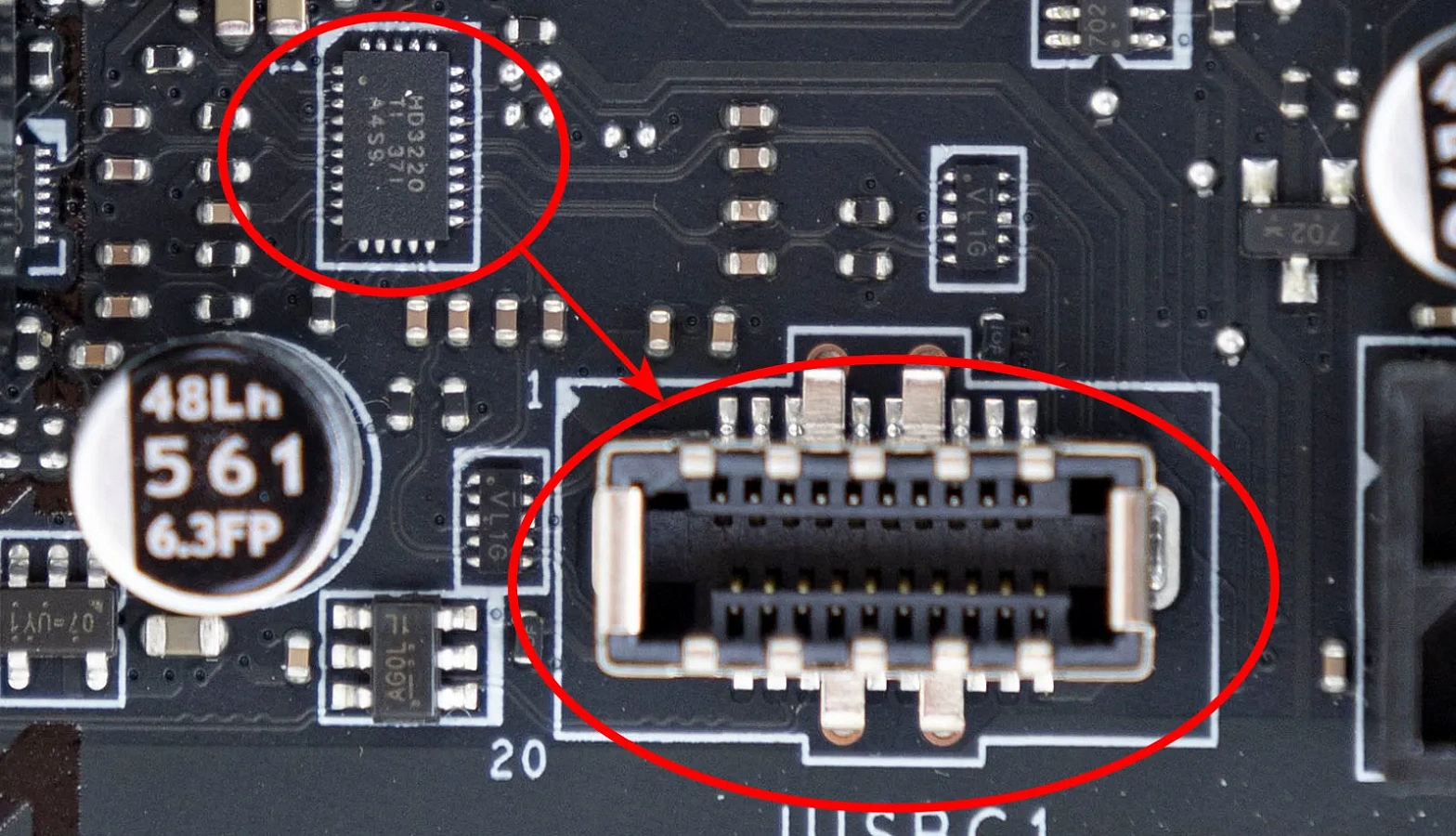

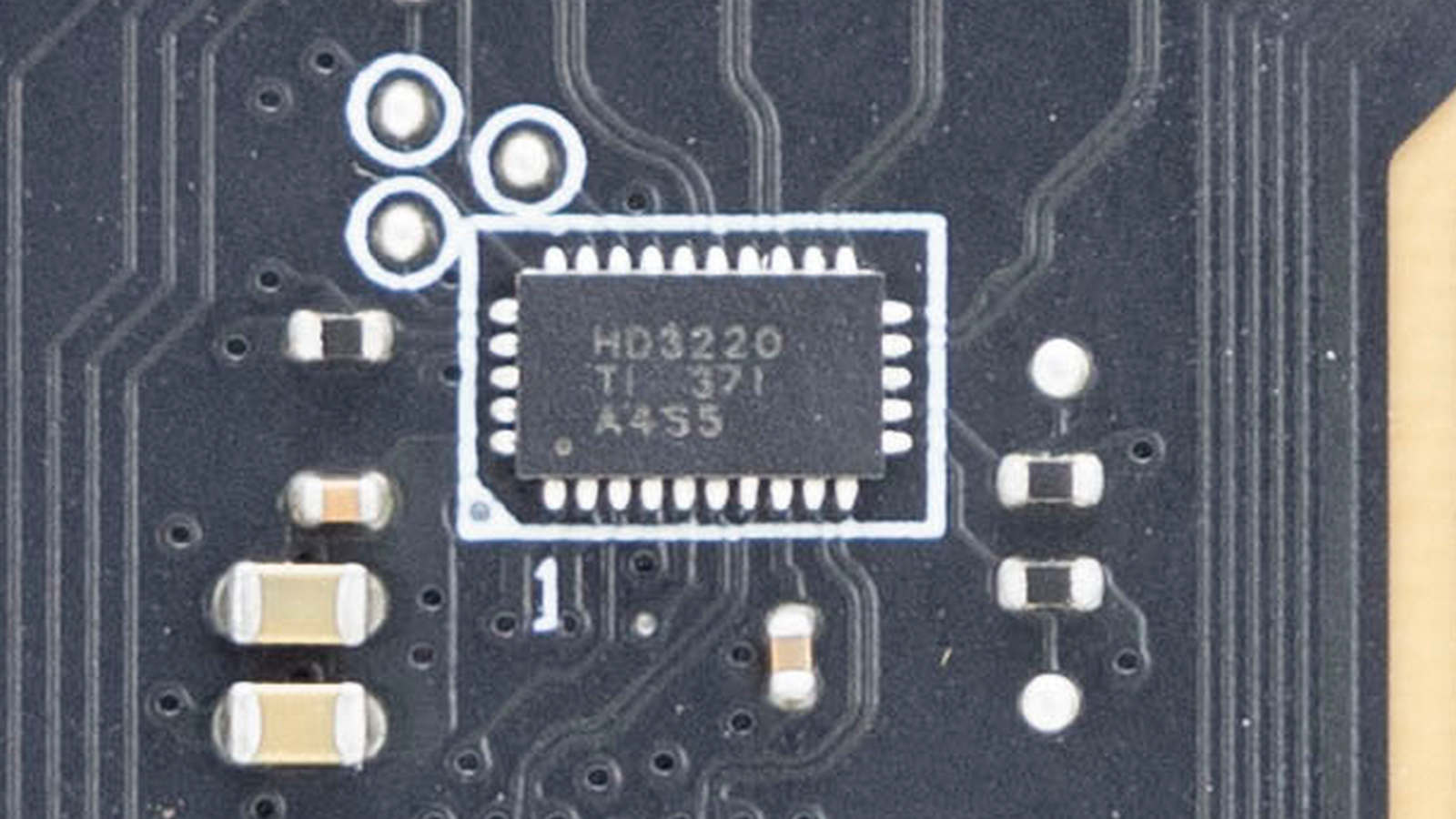

Портов USB 3.2 Gen2 шесть штук, все чипсетные: через контроллер Realtek RTS5420 четыре Type-A, один Type-C на задней I/O панели и один внутренний разъем Type-C через контроллер HD3220 (с обратной стороны платы).

Два порта USB 3.2 Gen1 через внутренний разъем на плате.

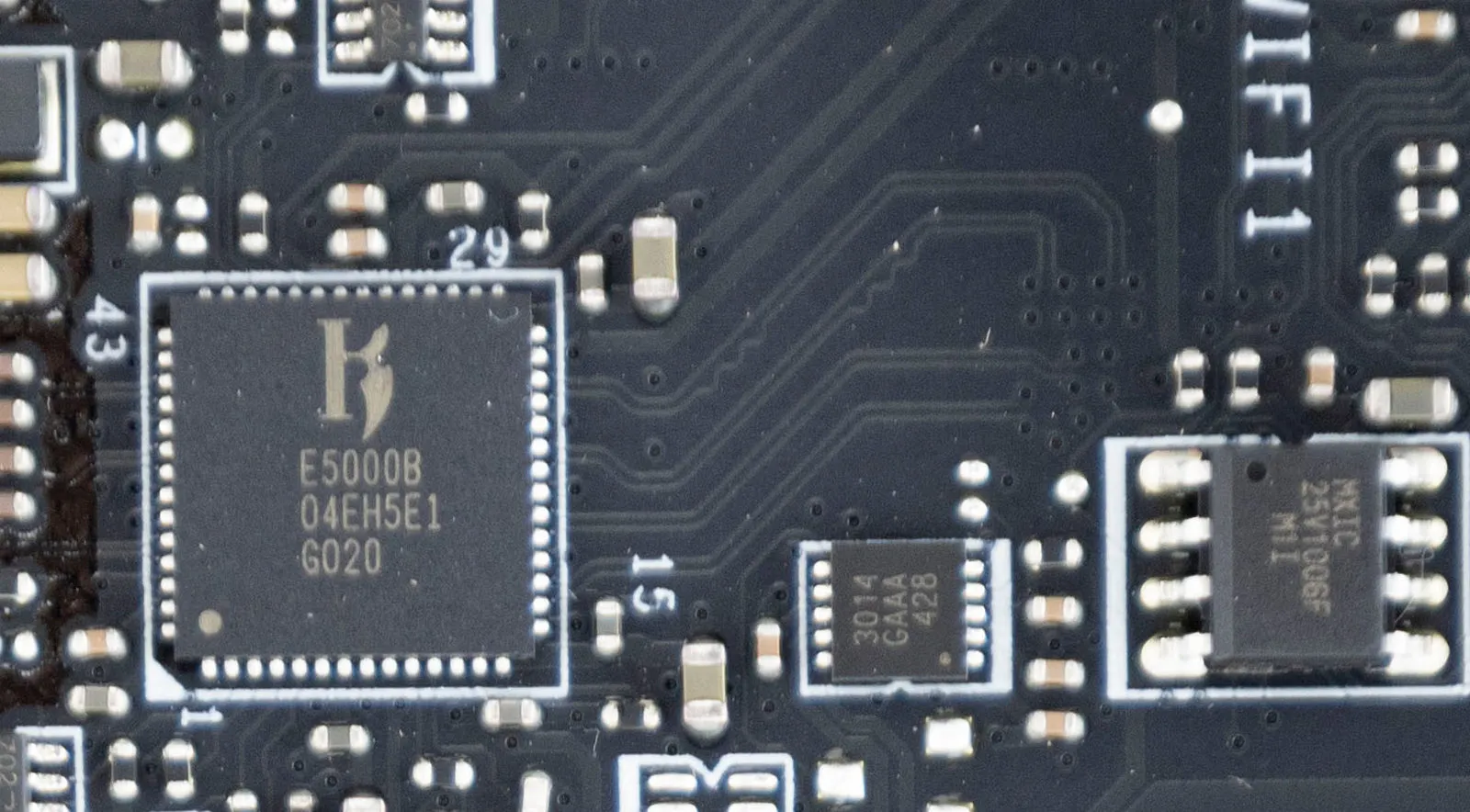

Сетевое проводное подключение через порт LAN со скоростью 5 Гбит/с на основе контроллера Killer E5000B.

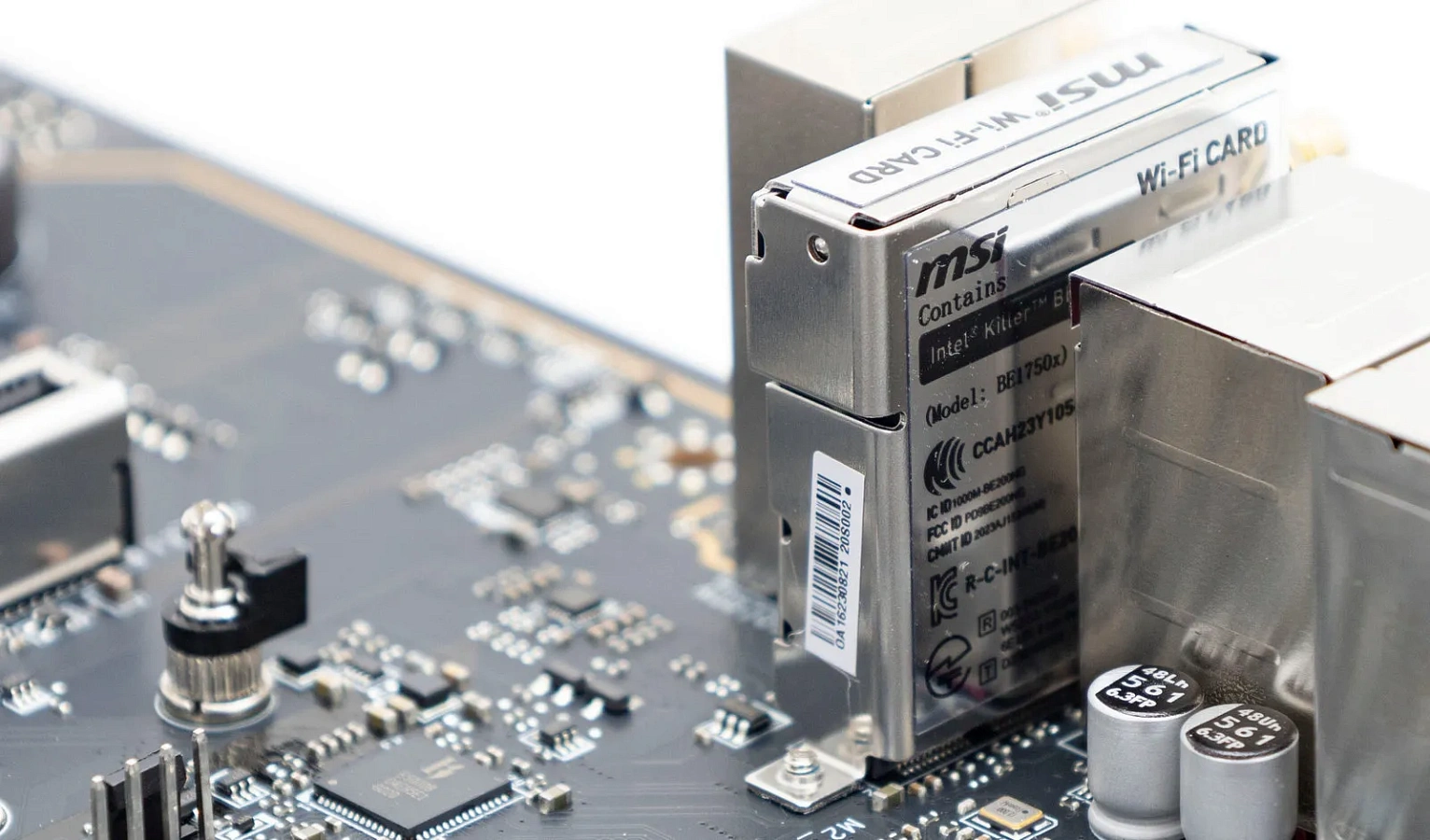

Беспроводное подключение реализовано за счет адаптера Intel BE2000, установленного в слот М.2 E-key - Wi-Fi 7 (2,4; 5 и 6 ГГц), Bluetooth 5.4 MLO, 4KQAM. Внешняя антенна подключена к безрезьбовым коннекторам.

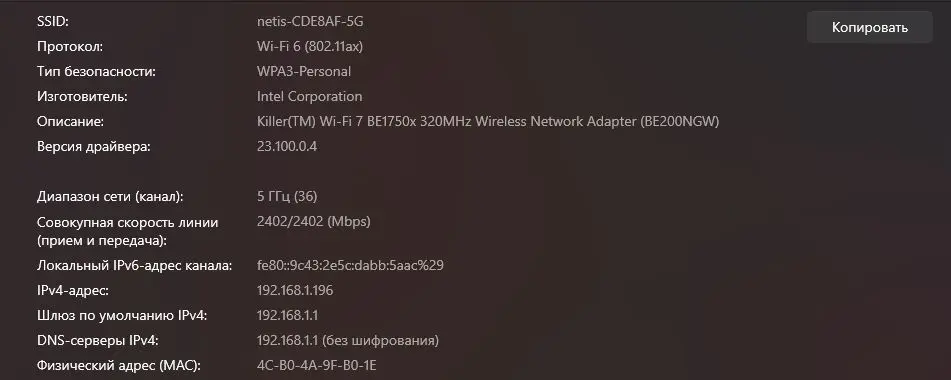

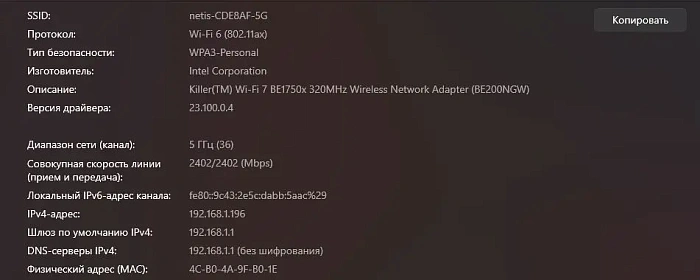

В операционной системе максимальная пропускная способность адаптера Wi-Fi 2400 Мбит/с в диапазоне 5 ГГц.

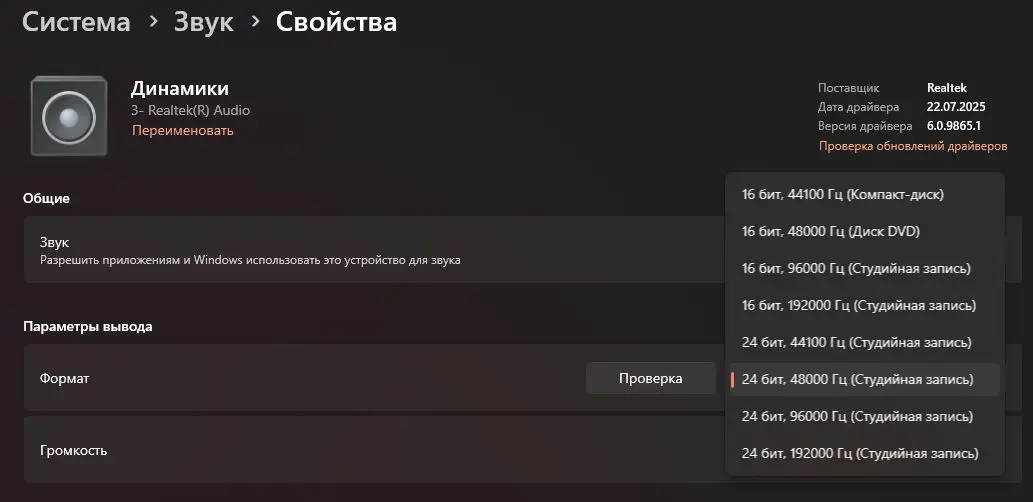

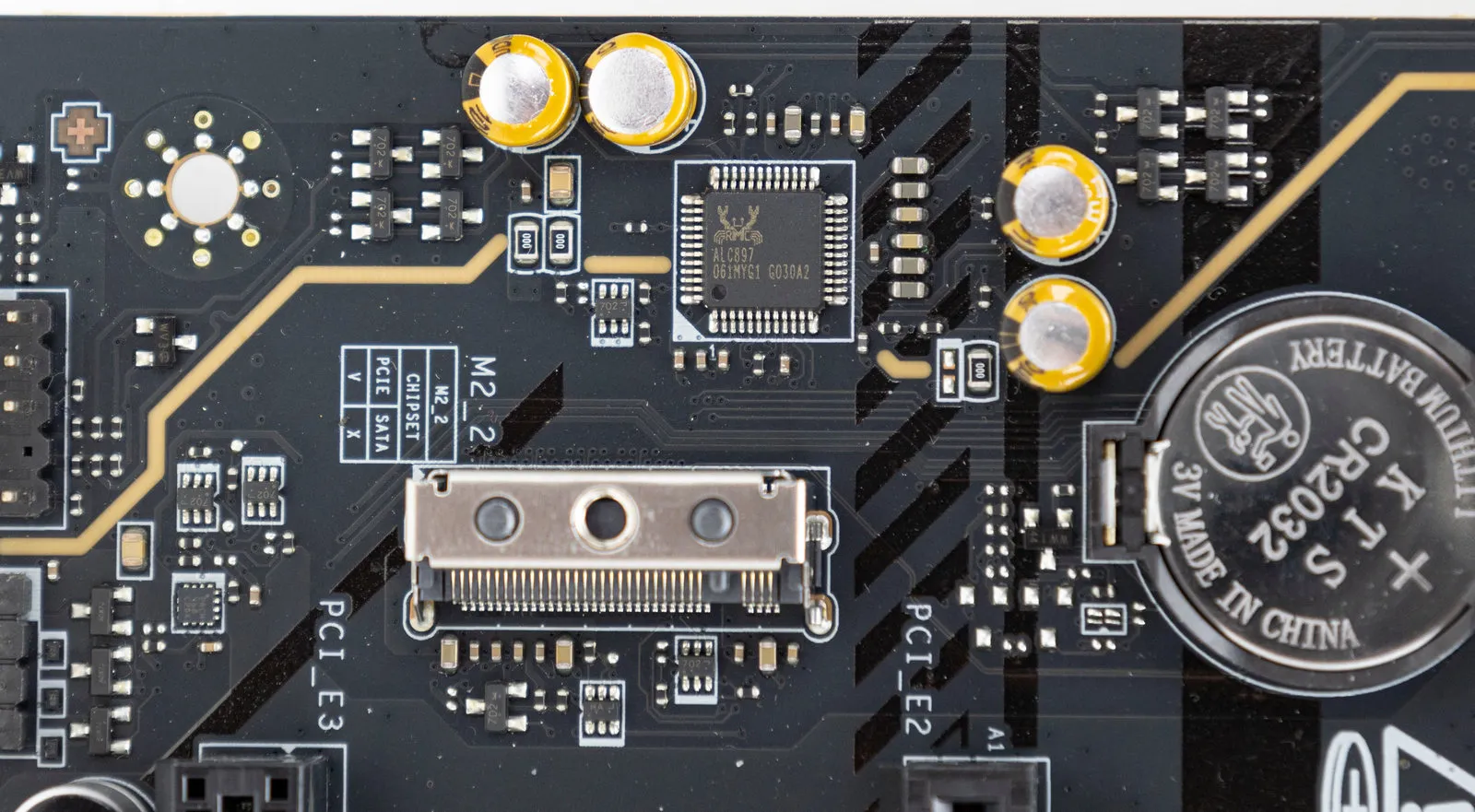

За звук отвечает устаревший кодек Realtek ALC897, разрешение до 24 бит /192 кГц. Возможен вывод звука 7.1 за счет двух коннекторов на задней панели и коннекторов на фронтальной панели, а также через оптический S/PDIF.

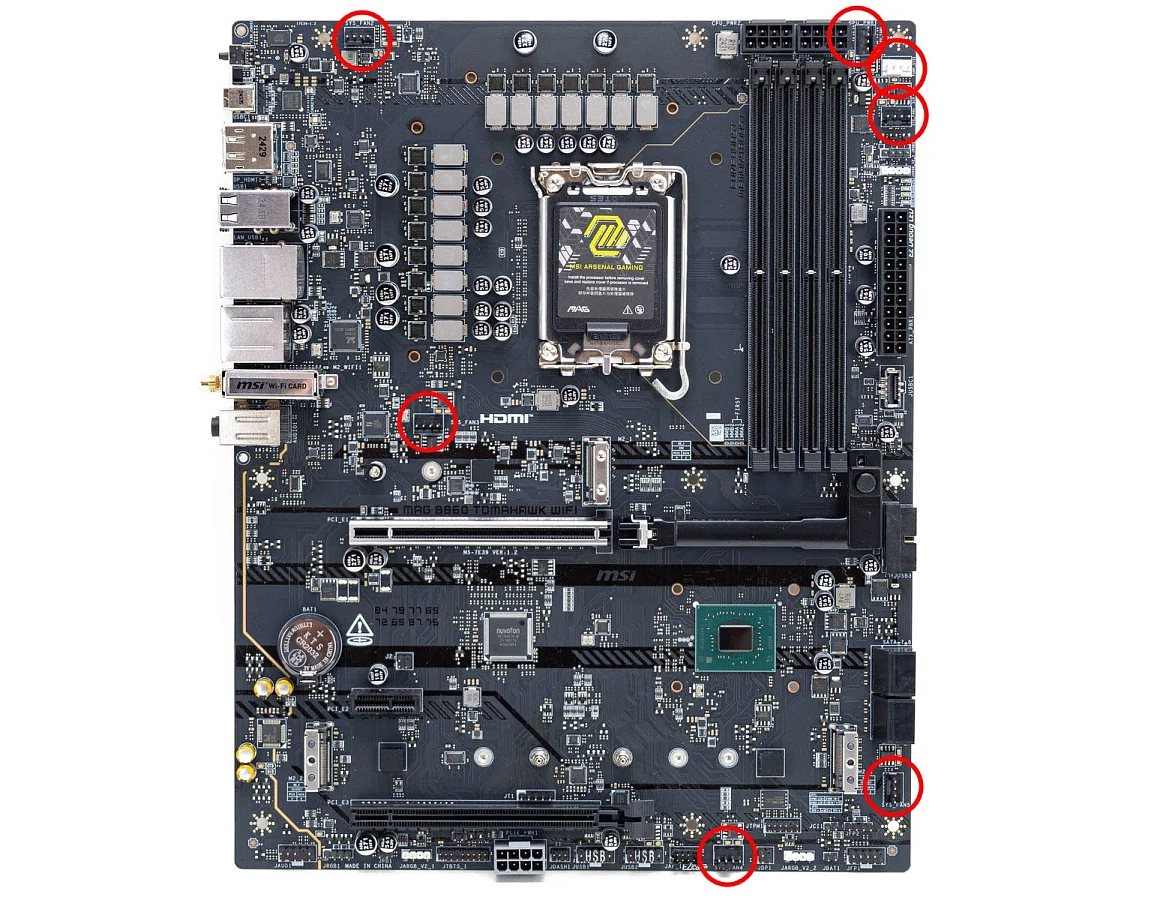

Коннекторов для подключения вентиляторов на плате семь штук. Один порт CPU_FAN1 обеспечивает мощность до 24 Вт, один порт PUMP на 36 Вт и пять портов SYS_FAN по 12 Вт.

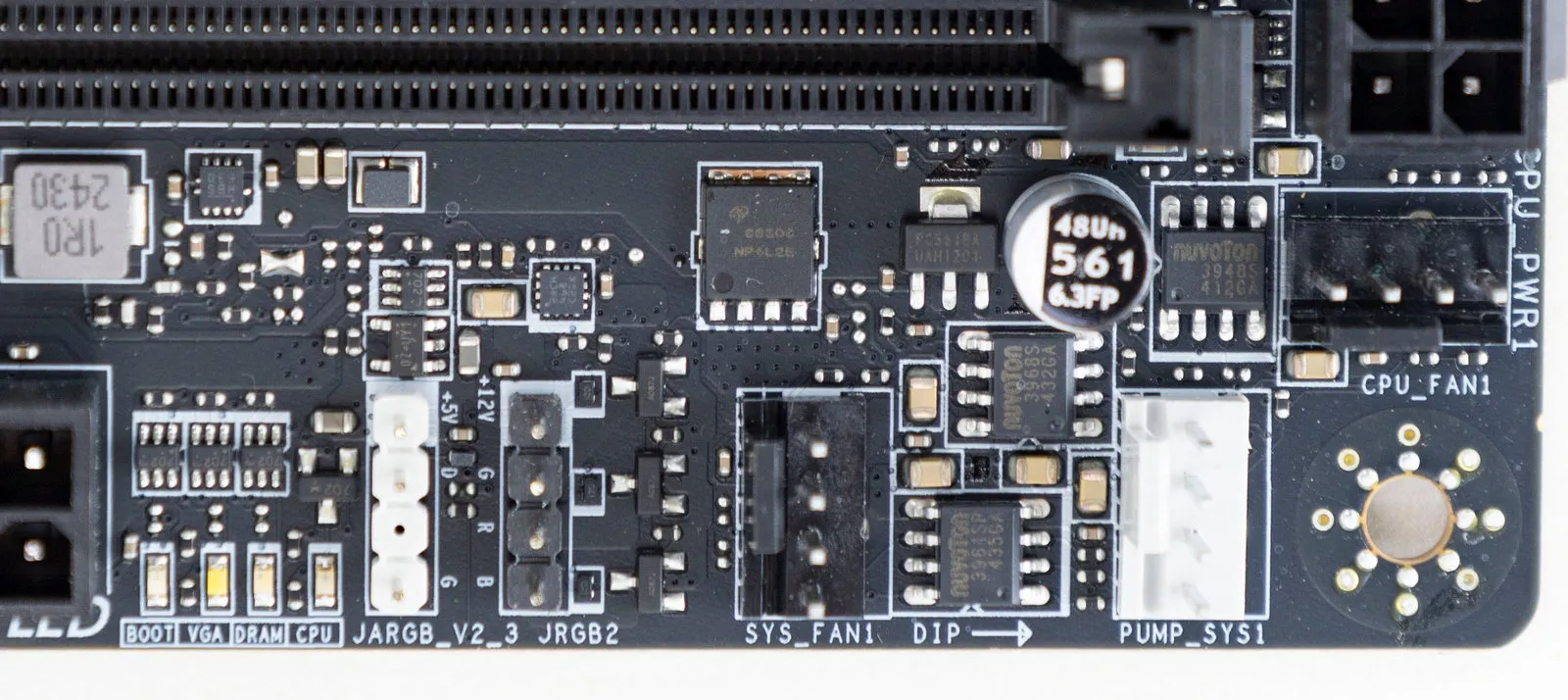

Возле каждого вентиляторного коннектора управляющий чип: у первого - Nuvoton 3948S, у второго - 3961SP и у остальных пяти - 3968S.

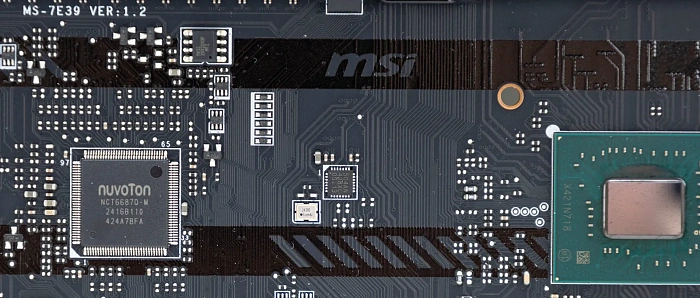

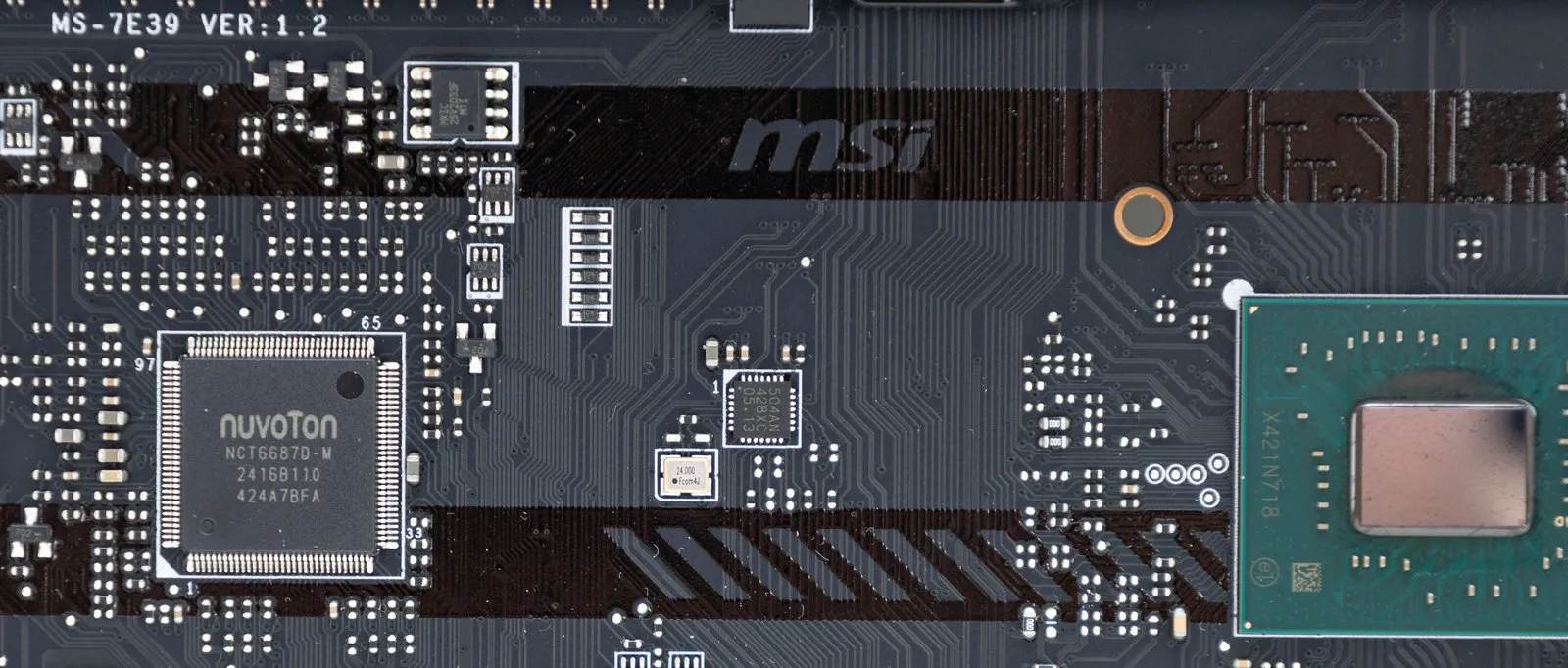

Управляет их работой I/O контроллер Nuvoton NCT6687. Также он мониторит температуры и напряжения.

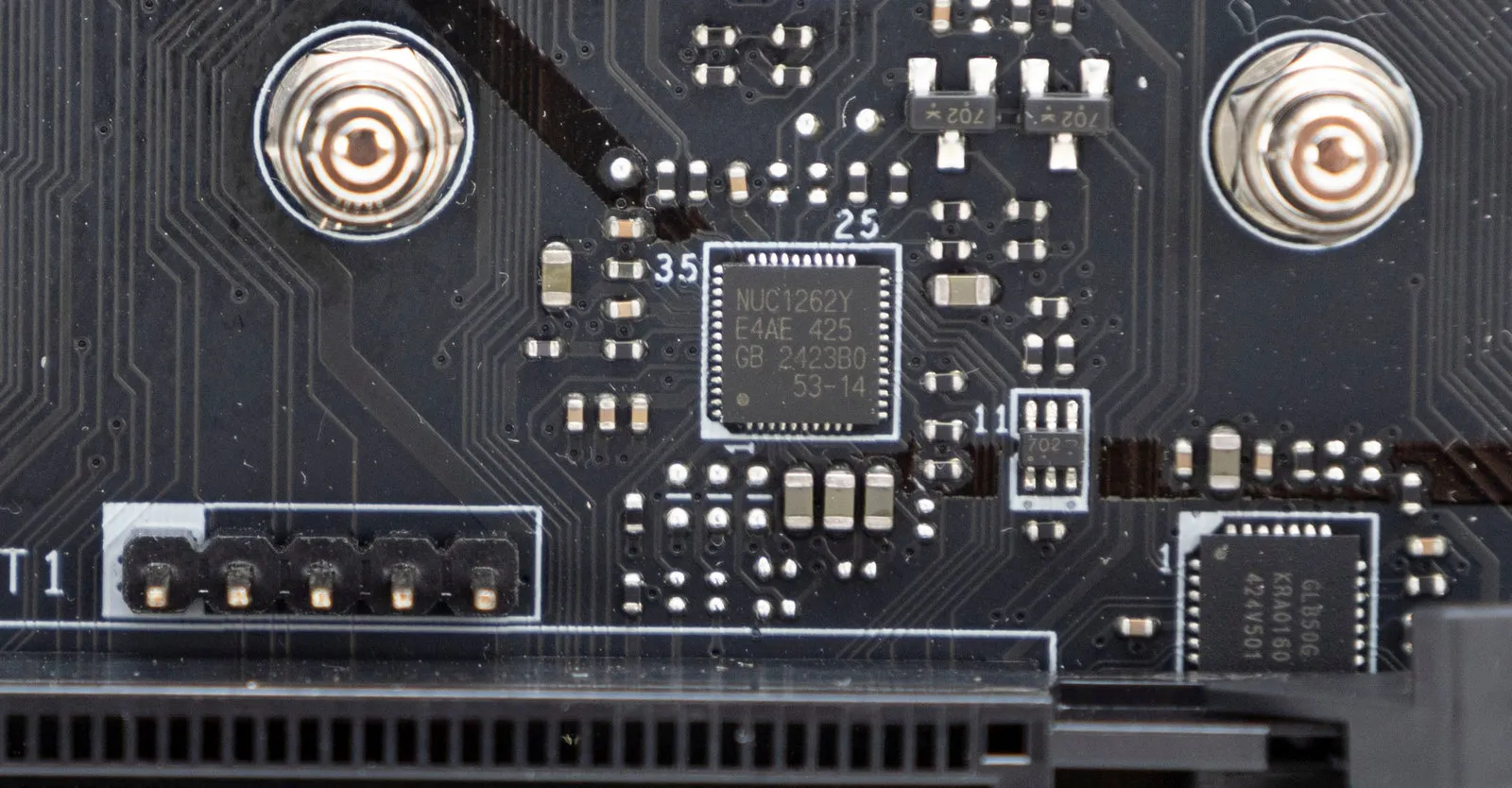

Еще один микроконтроллер NUC1262Y (ARM Cortex-M23) отвечает за управление LED подсветкой. На плате имеются два коннектора 4-пин для +12В RGB и три 3-пин для +5В ARGB.

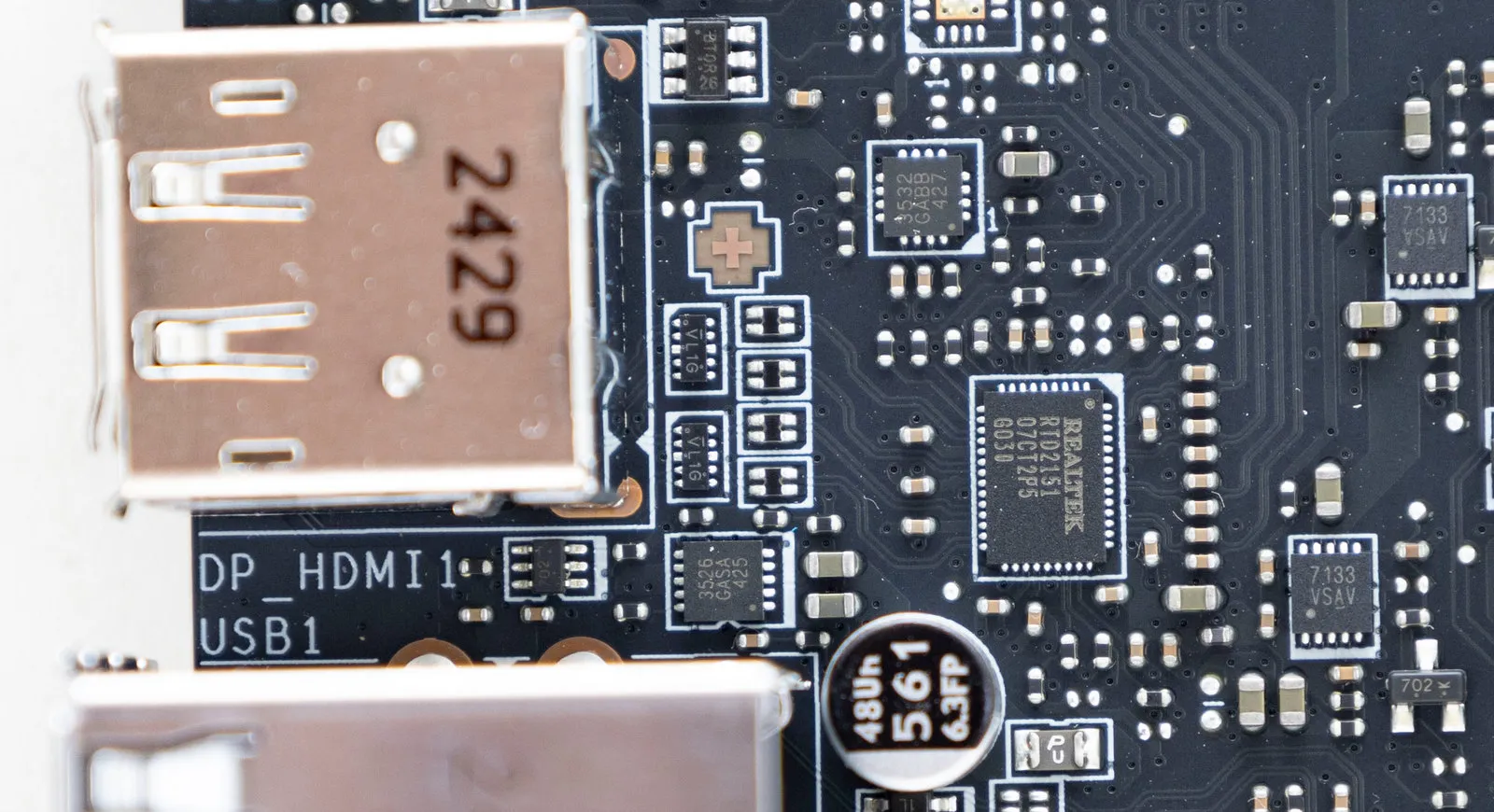

Порт HDMI для встроенной графики реализован через контроллер Realtek RTD2151 на основе ARM Cortex-A55, он усиливает сигнал до версии 2.1. порт DP также имеет ре-драйвер.

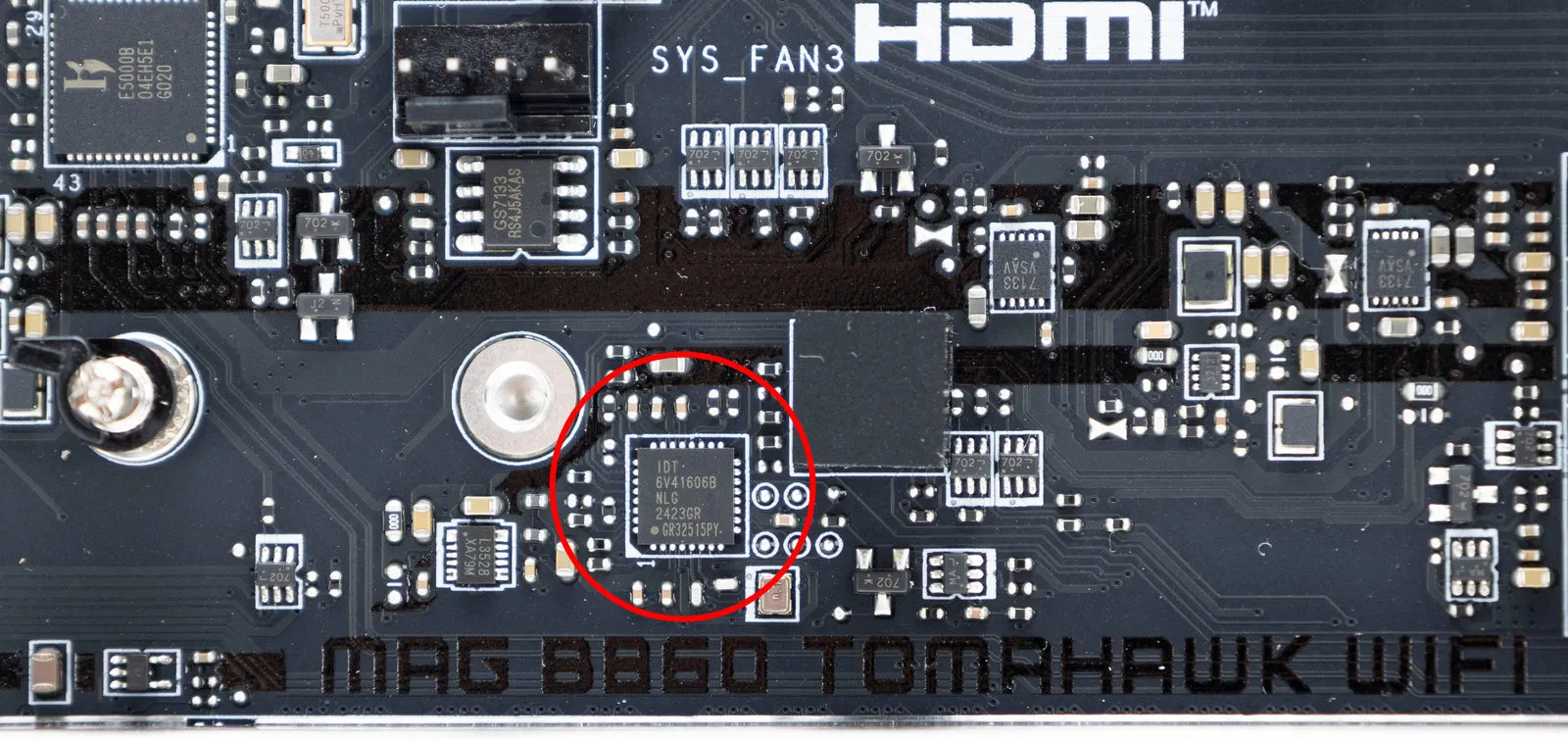

На плате установлен тактовый генератор для шины BCLK - IDT 6V41606B. Он обеспечивает возможность разгона по шине.

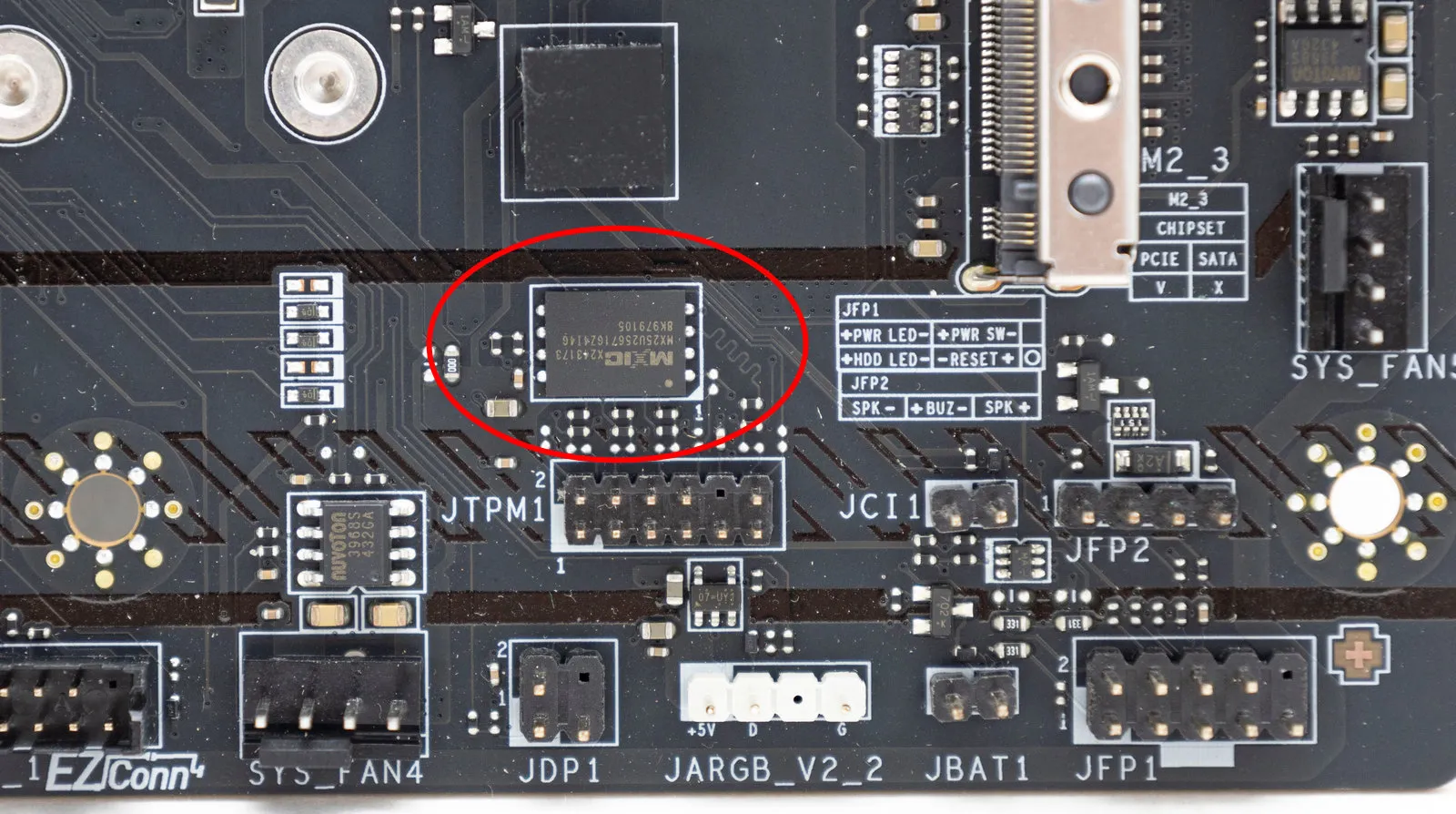

BIOS размещен на микросхеме Macronix Х243173. За счет двух кнопок на задней панели можно делать сброс настроек и обновление прошивки без установки CPU.

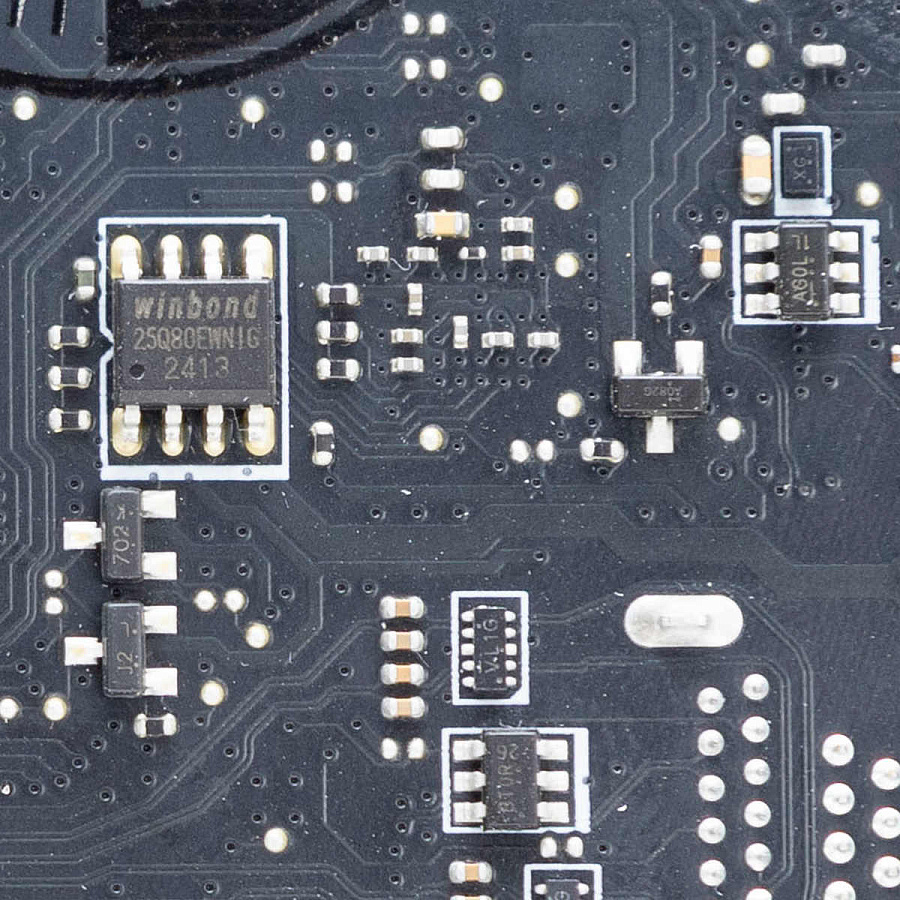

Отвечает за эти функции контроллер Fintek 504AN и флеш-память Winbond 25Q80EWNIG.

Для визуализации процесса загрузки на плате имеются четыре индикатора POST.

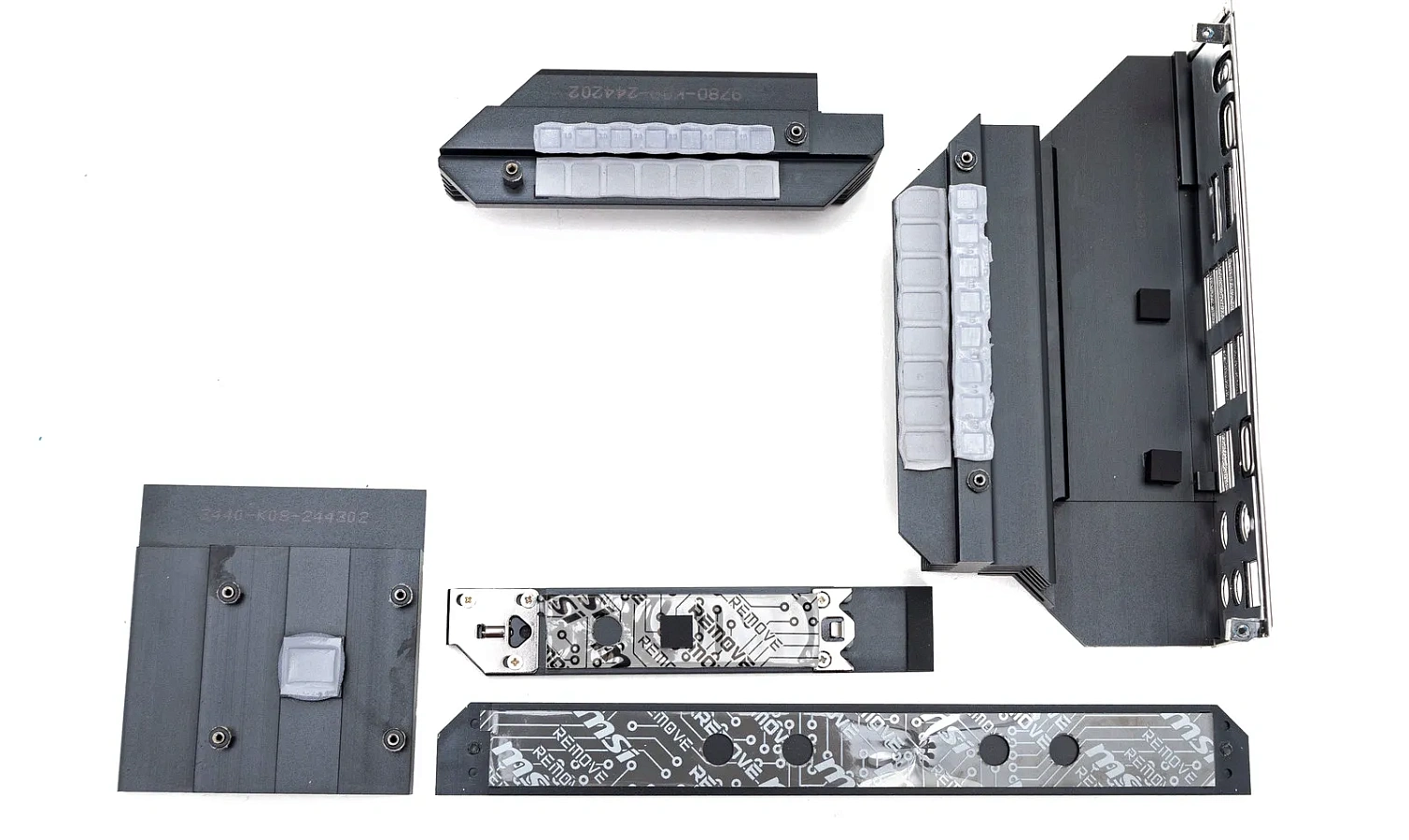

Пассивное охлаждение всех элементов за счет массивных радиаторов, через термопрокладки.

BIOS и программное обеспечение

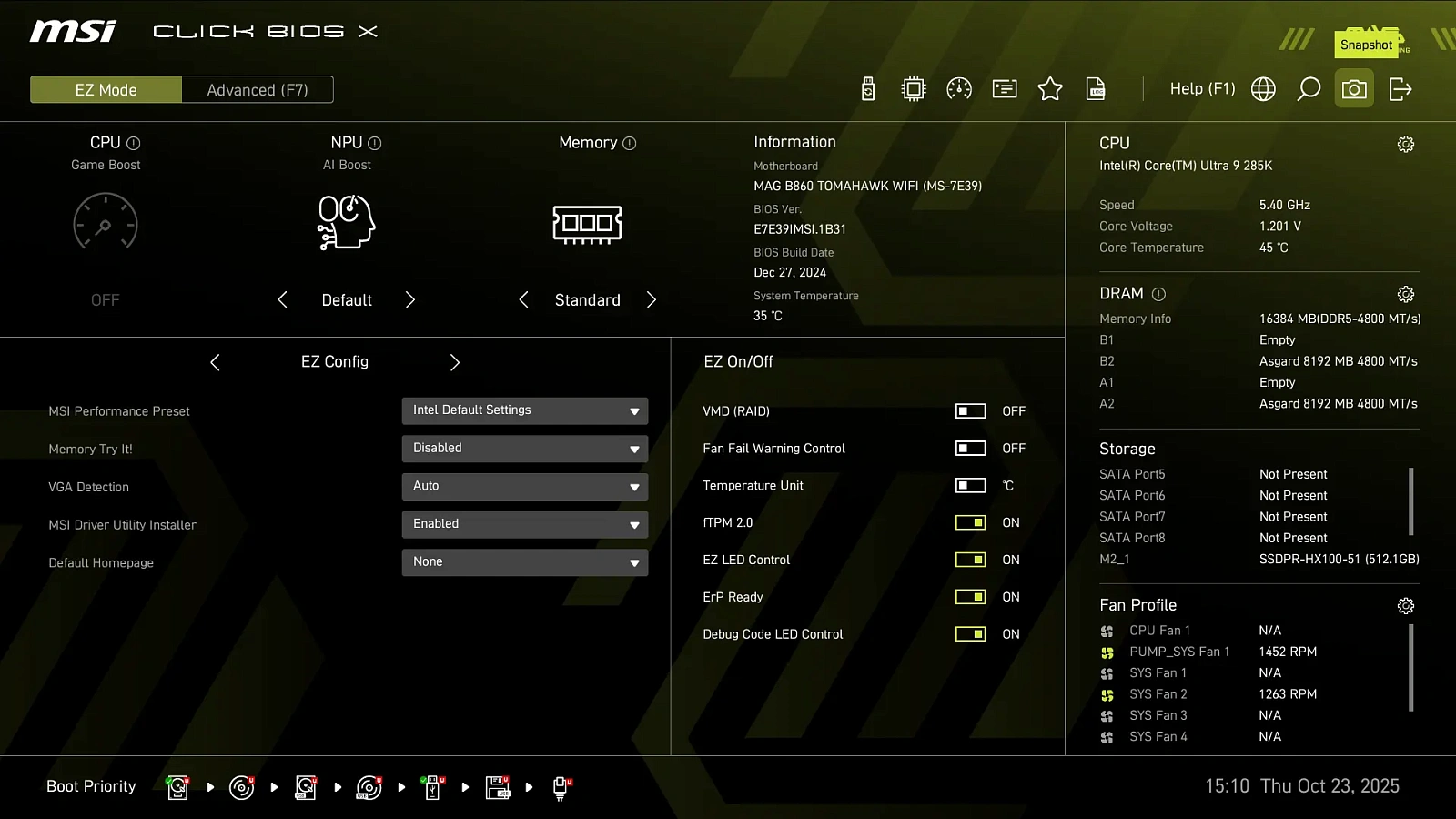

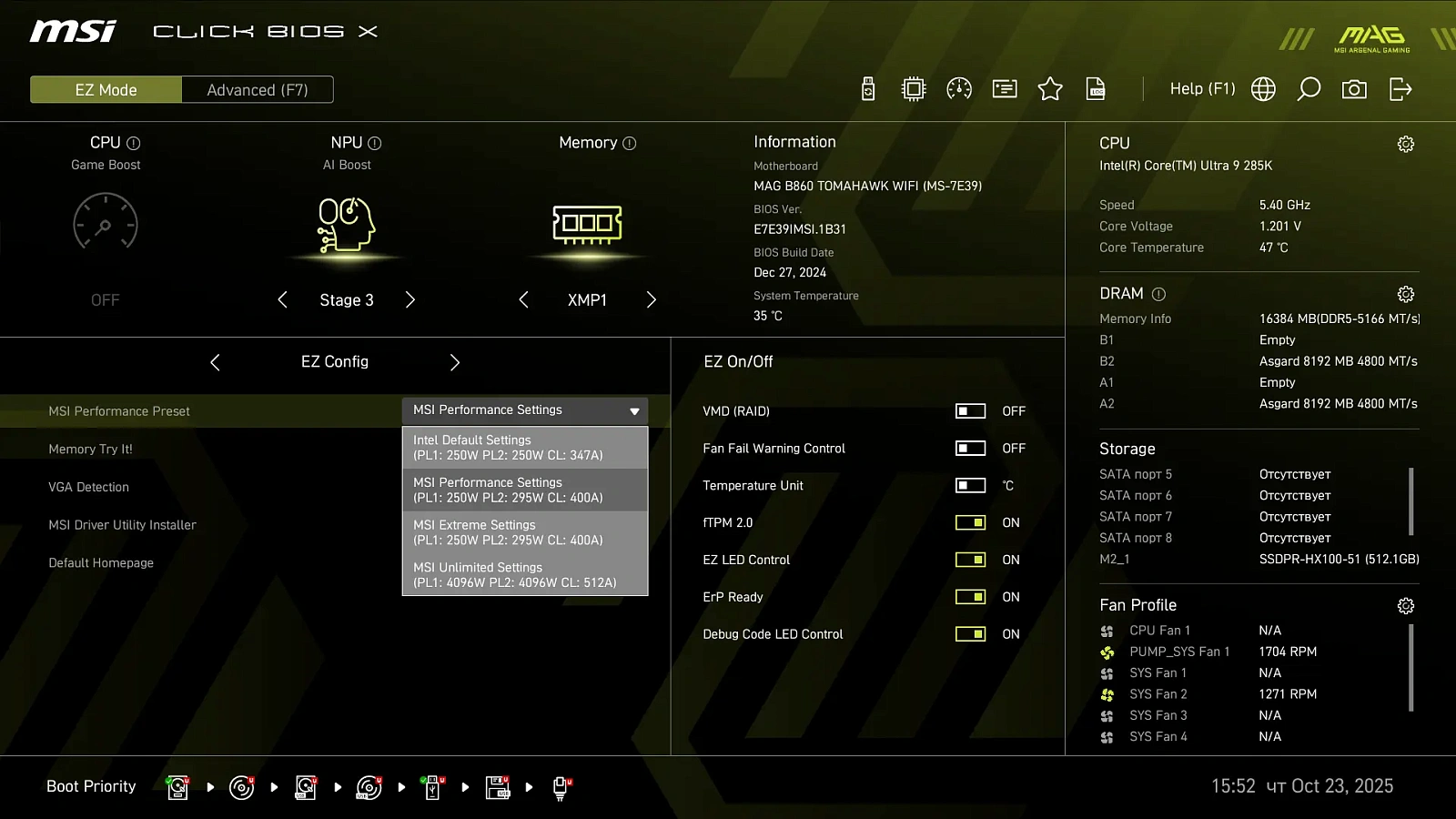

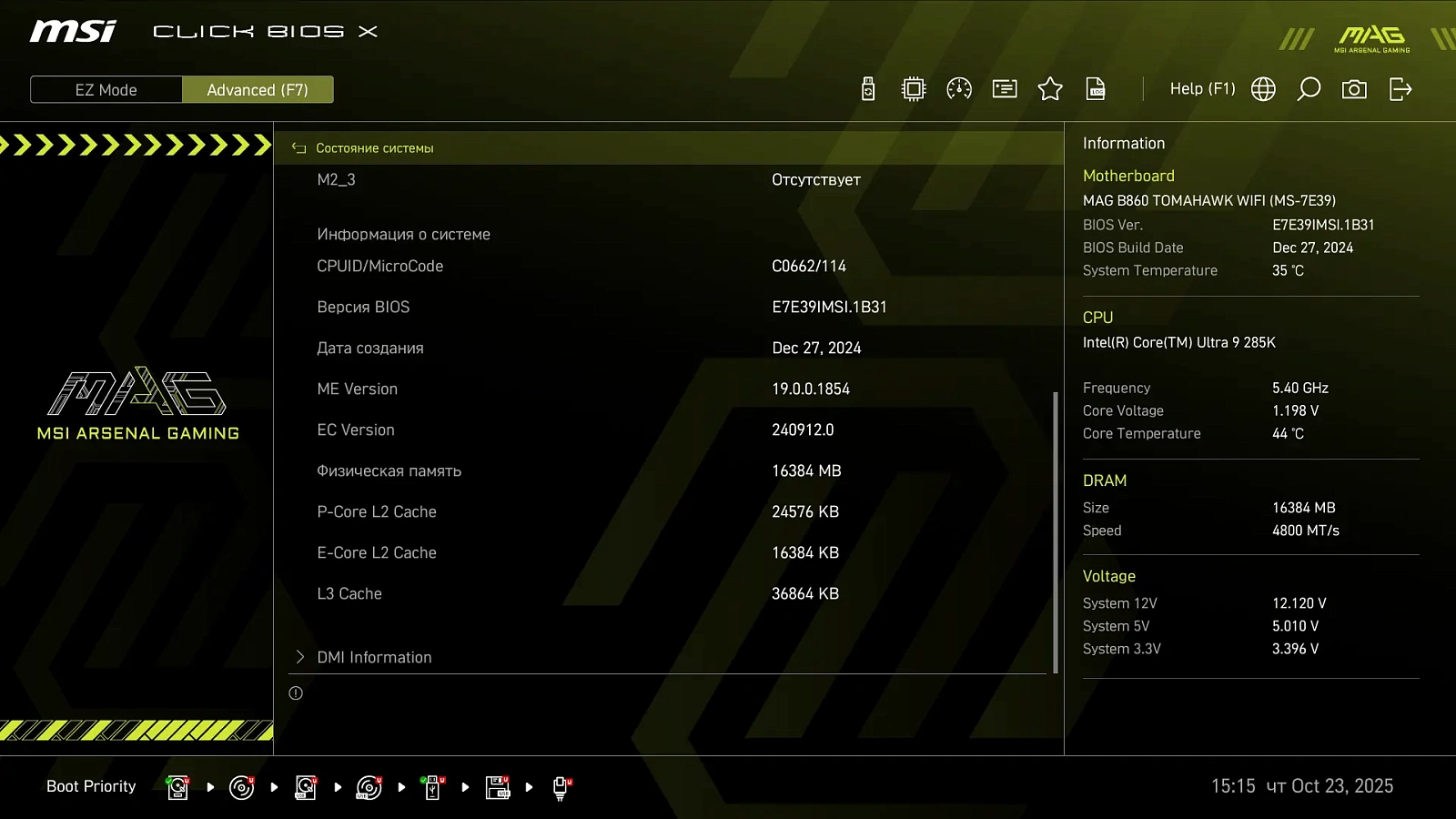

UEFI Click BIOS X имеет в том числе и визуальные элементы управления, много значков и пиктограмм во вкладке EZ Mode. Здесь можно выполнить большое количество настроек и промониторить параметры.

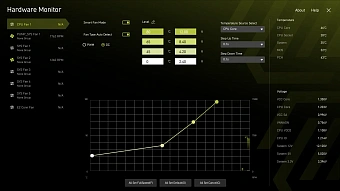

Включить интеллектуальное управление производительностью, переключить XMP профили памяти, включить профили разгона, просмотреть параметры процессора и памяти, настроить работу вентиляторов и накопителей.

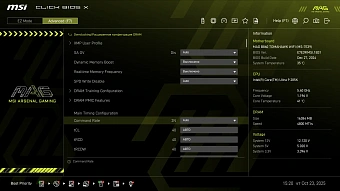

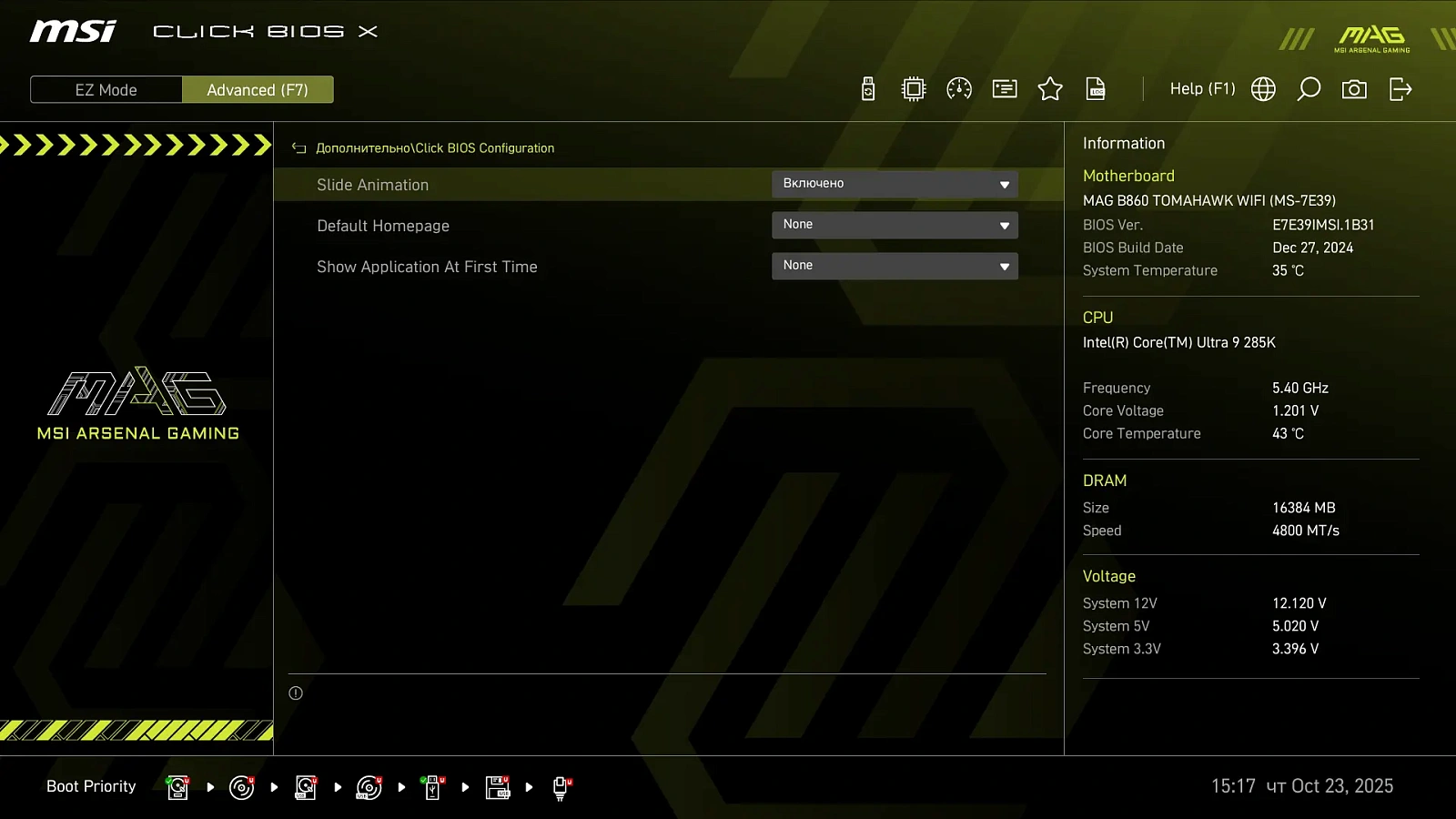

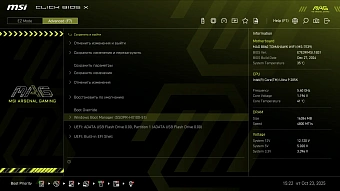

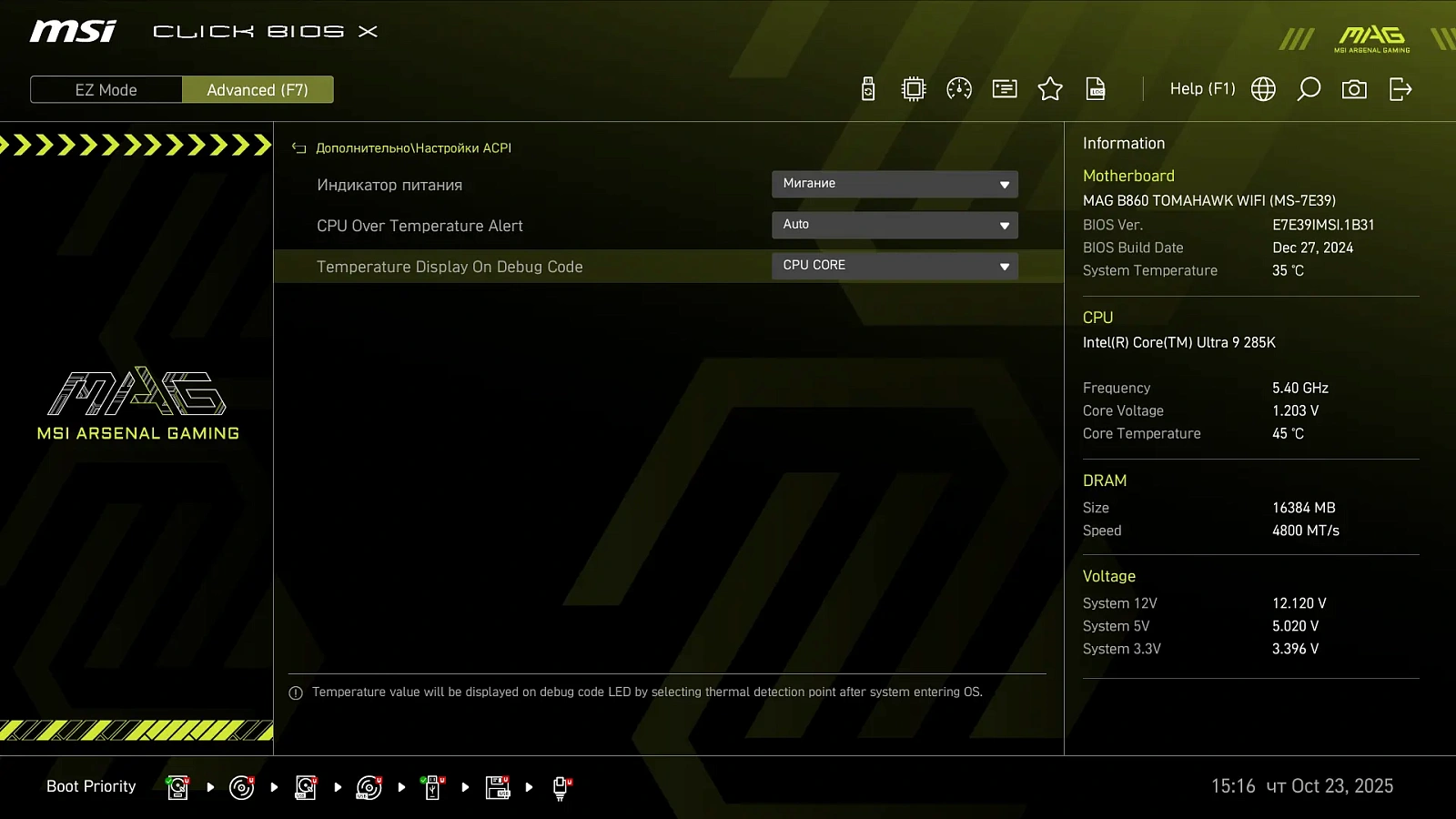

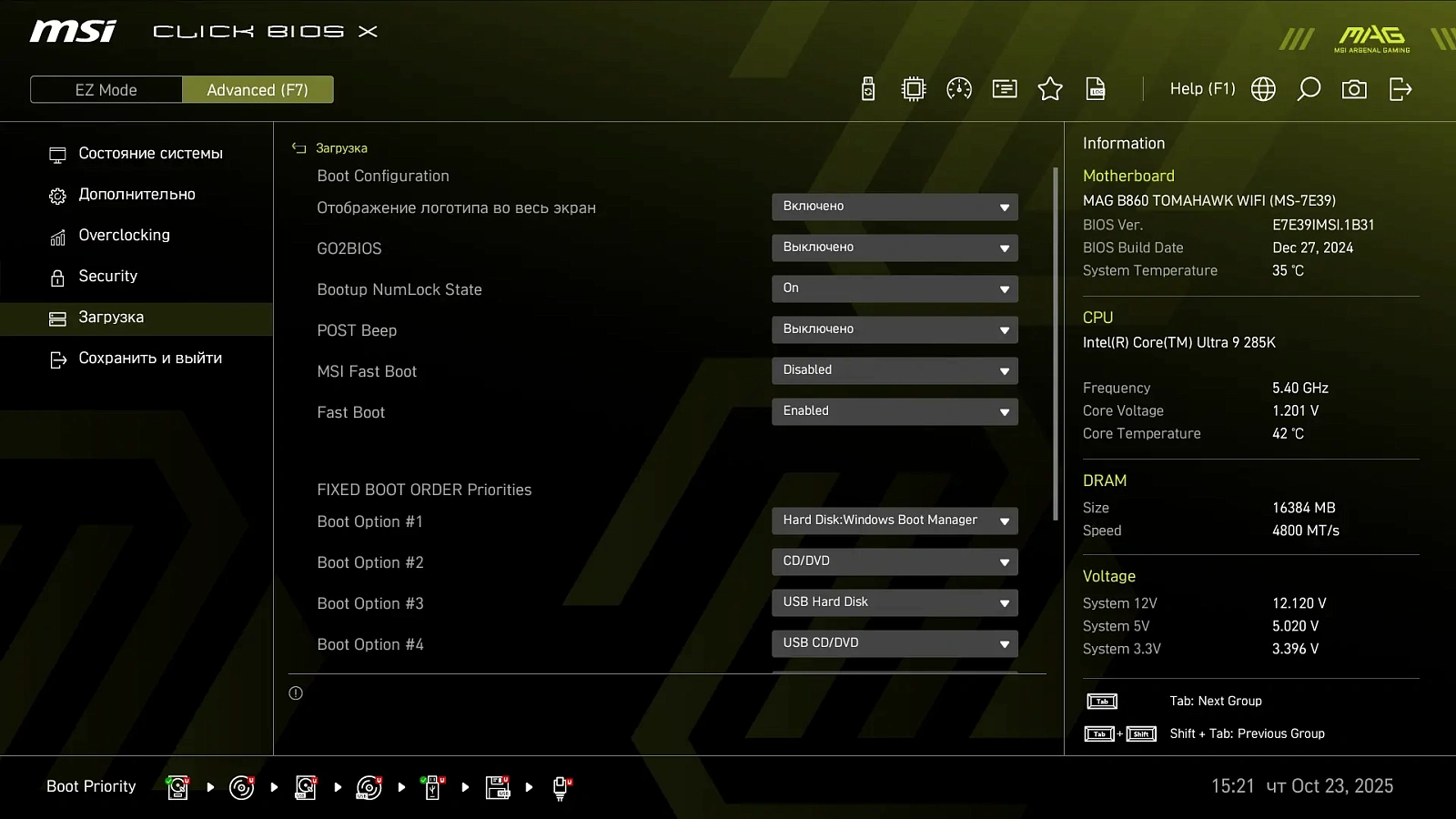

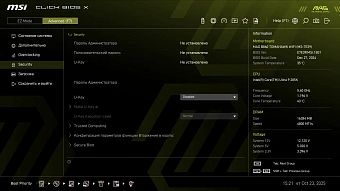

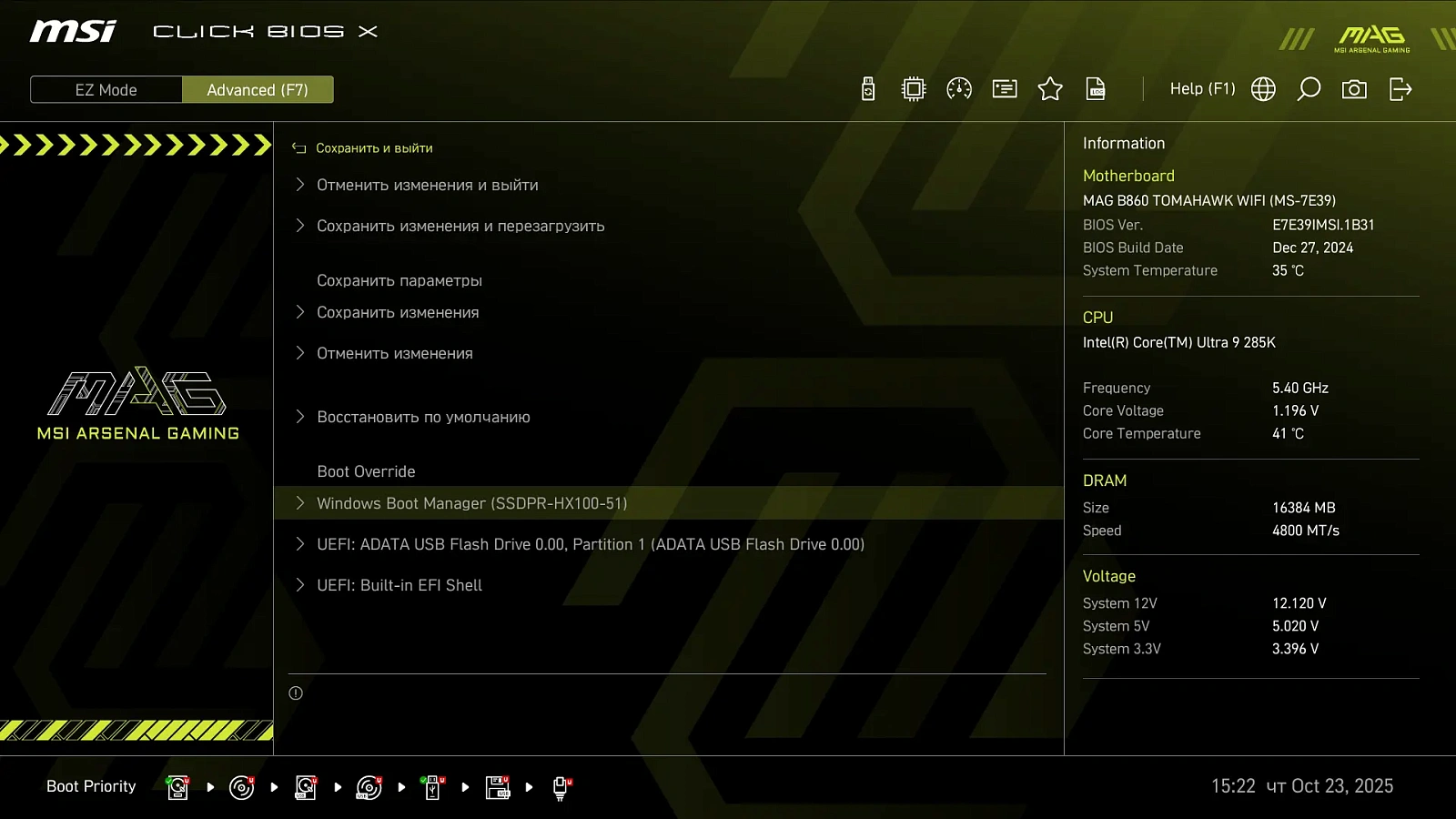

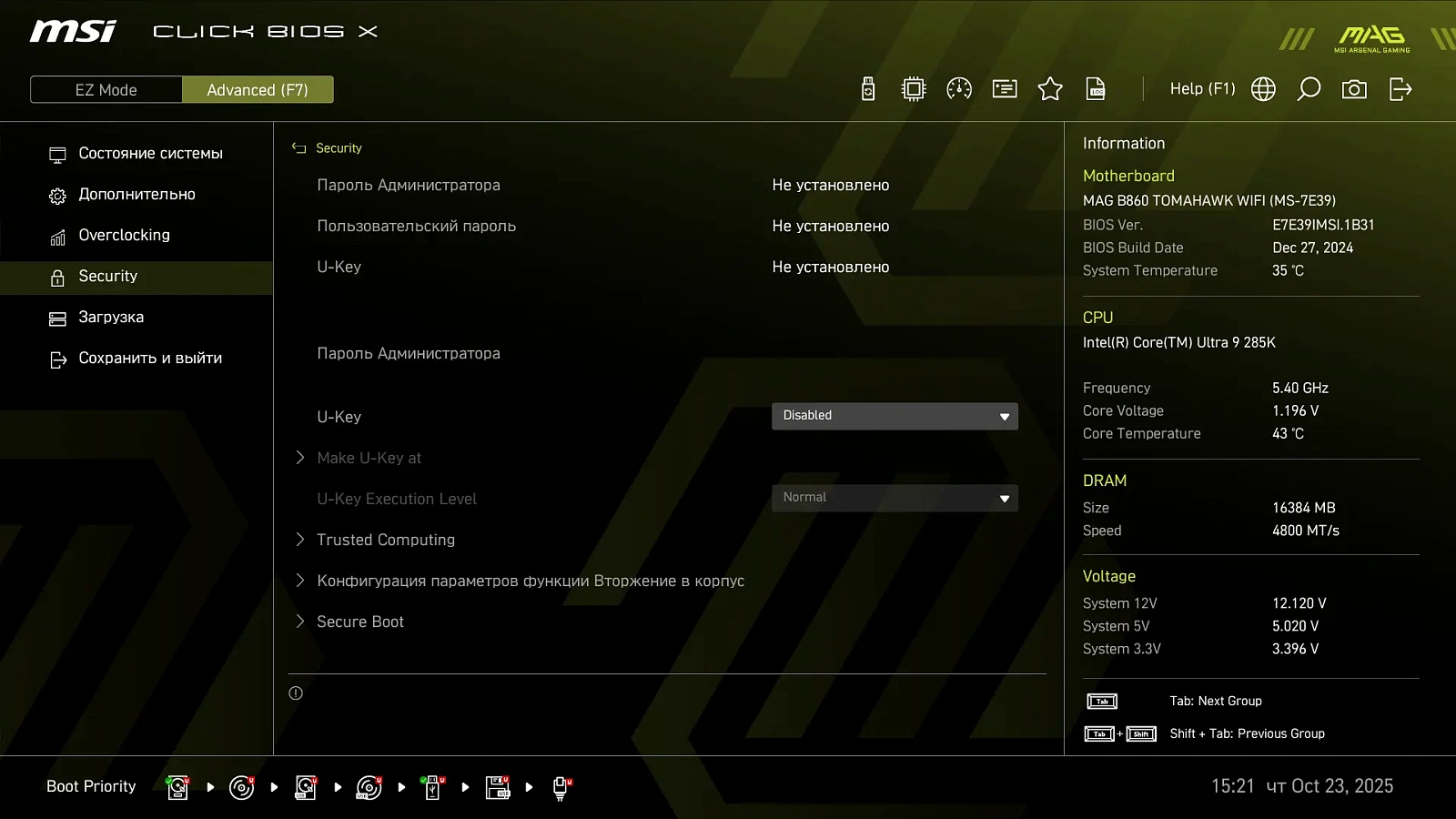

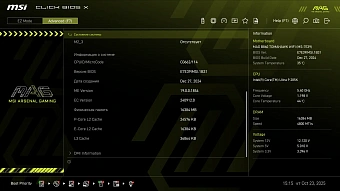

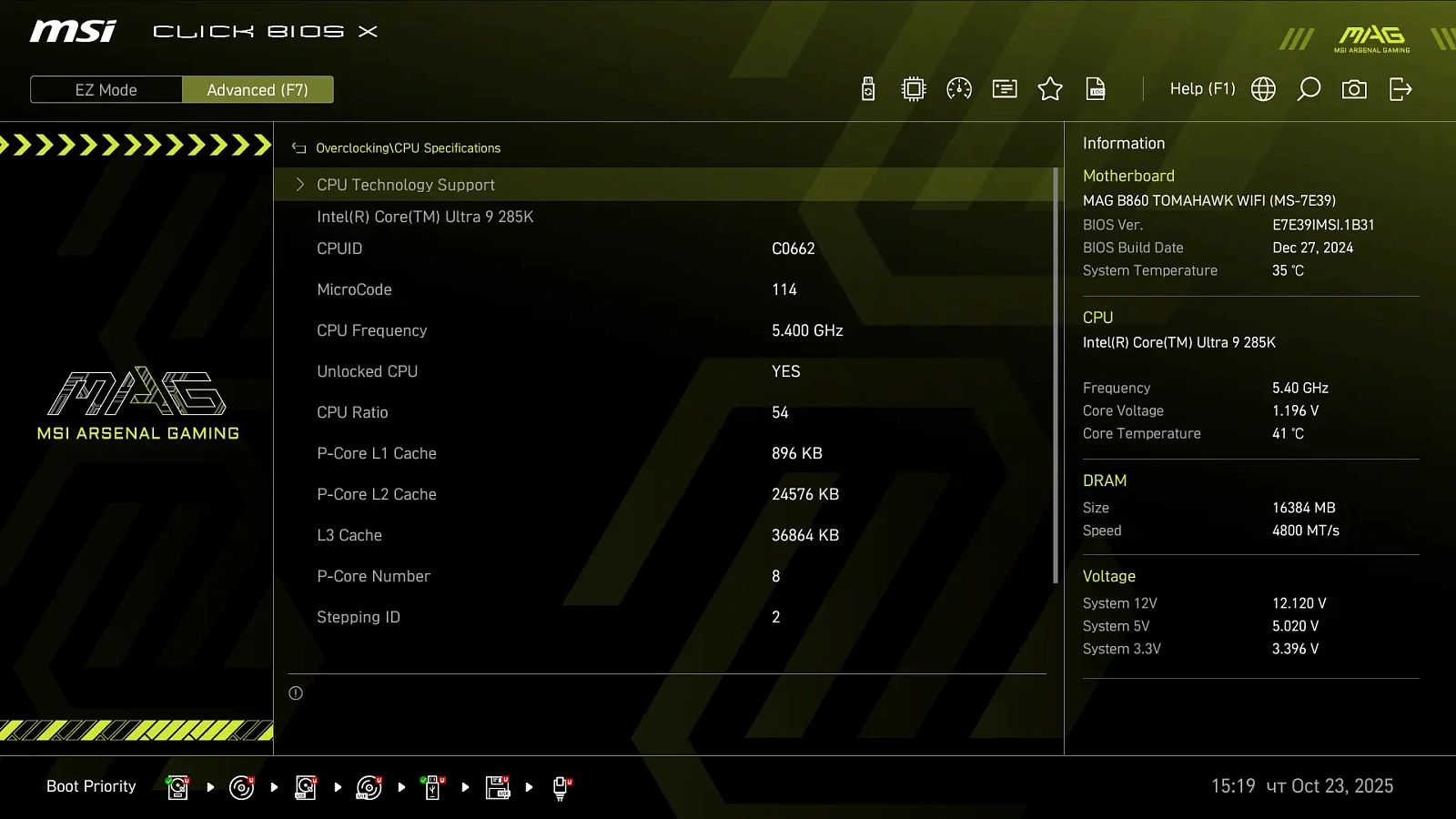

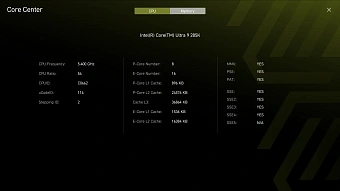

В режиме Advanced множество привычных и тонких настроек системы для энтузиастов.

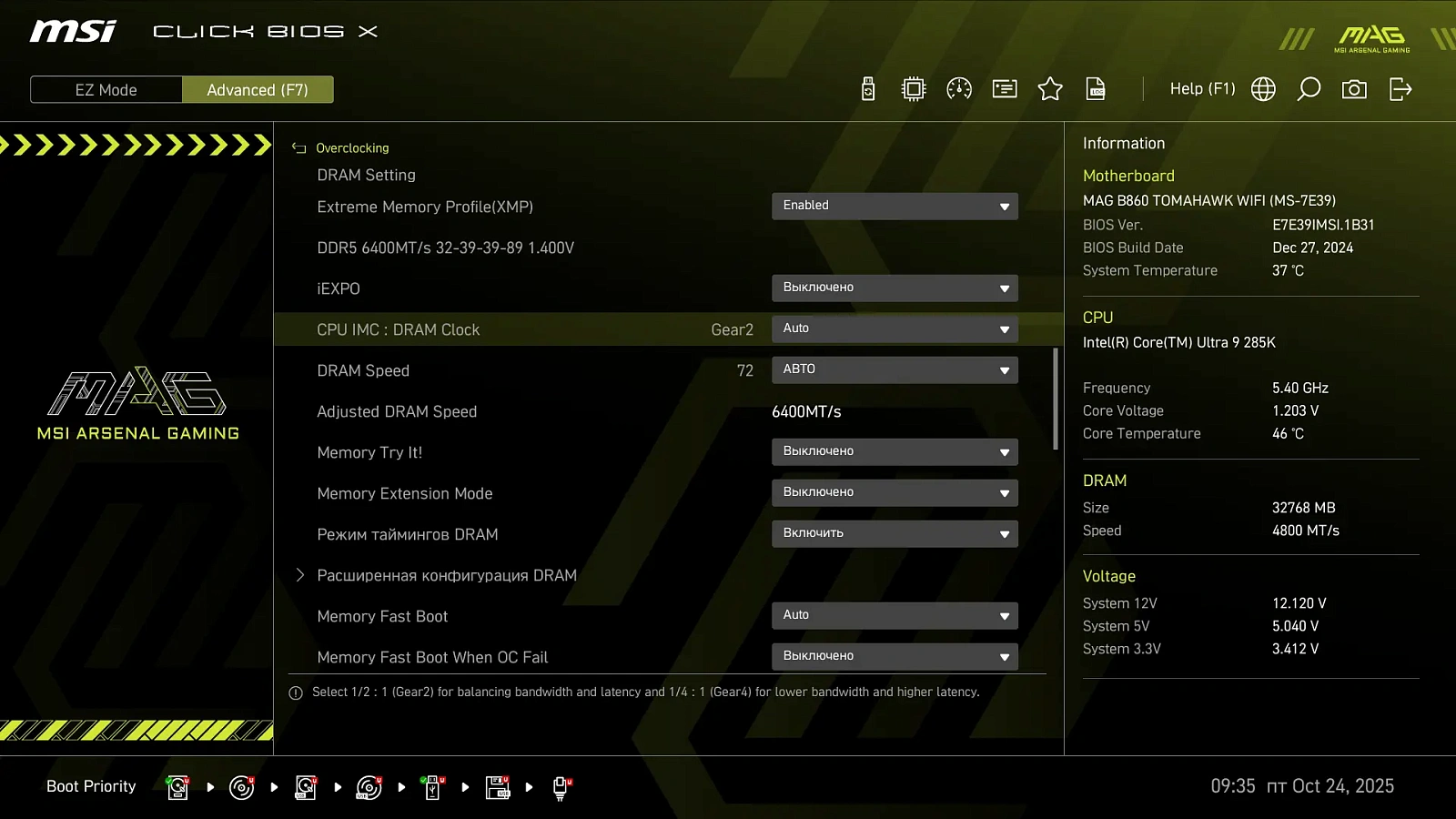

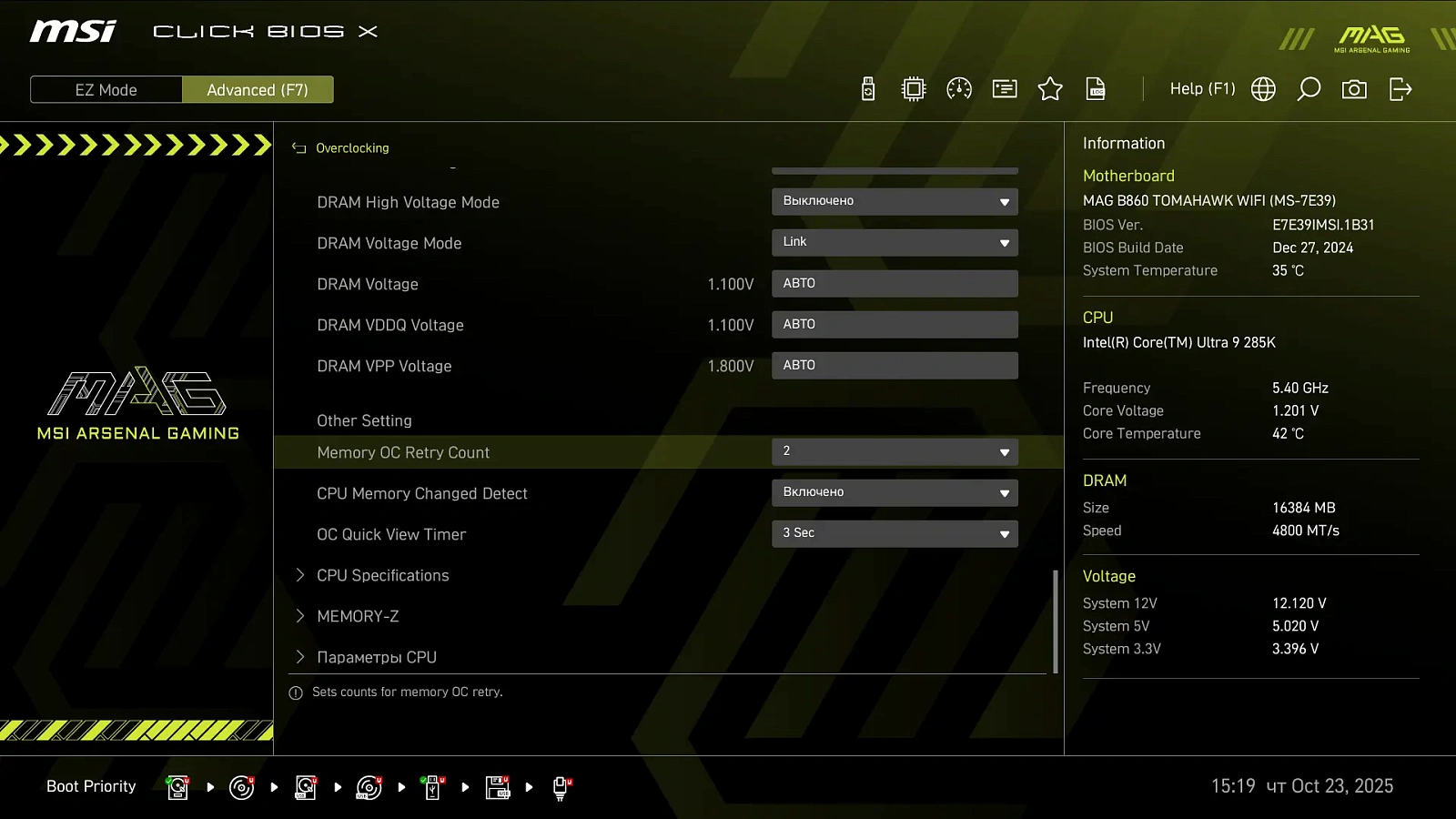

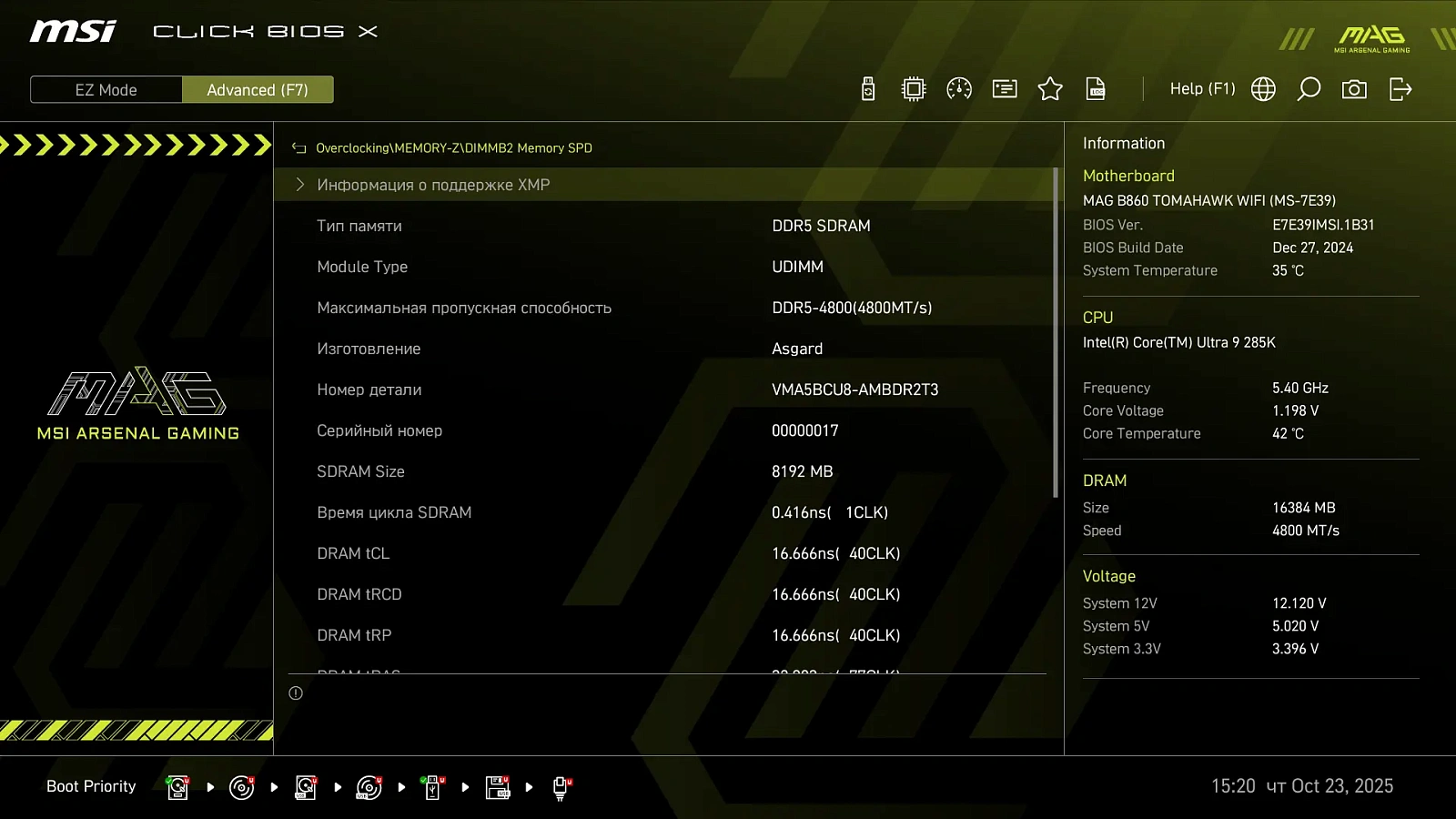

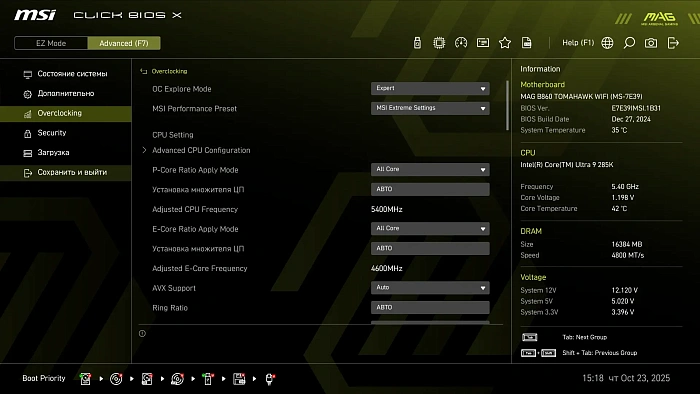

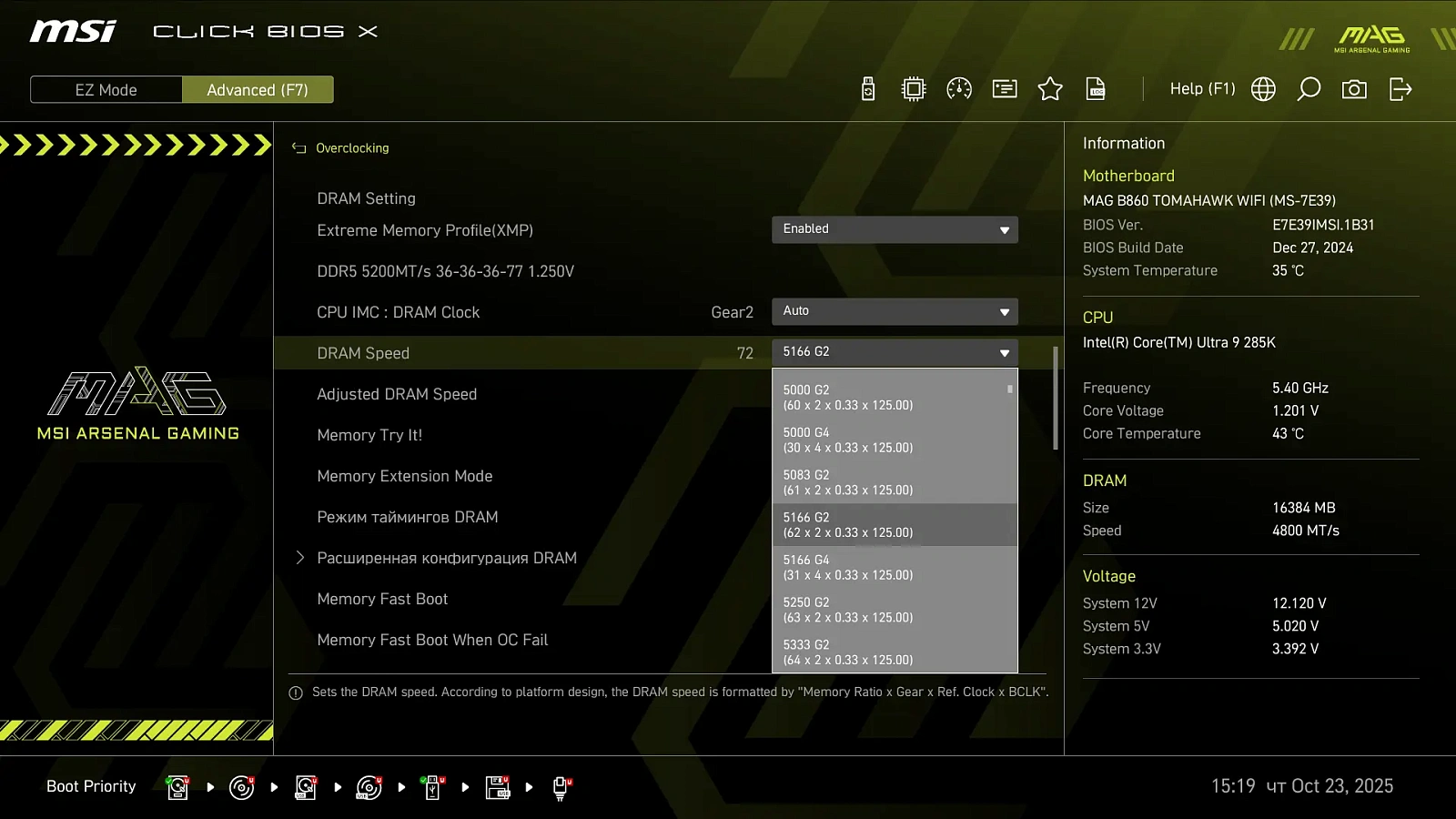

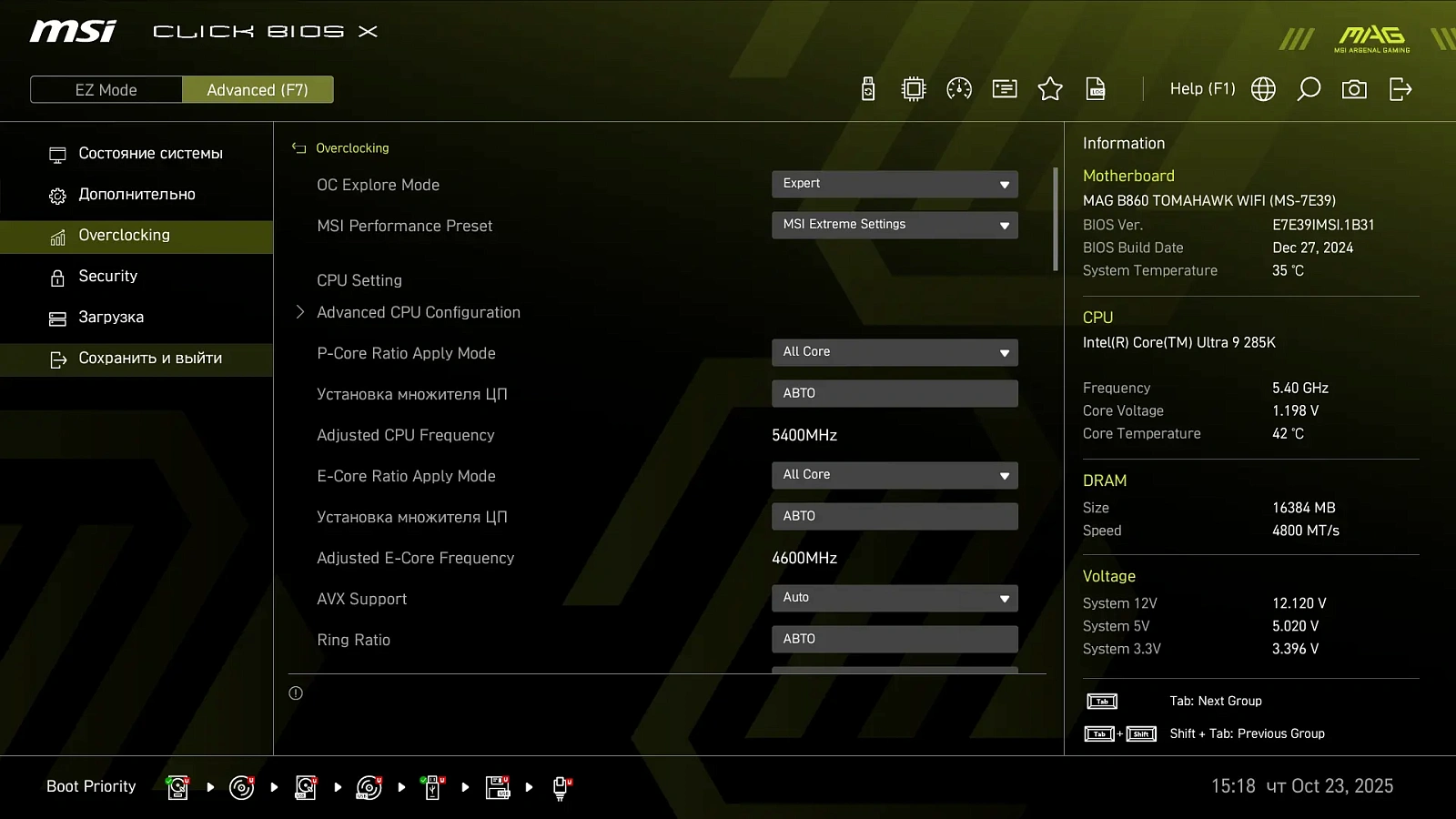

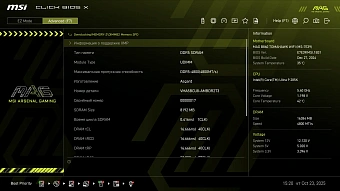

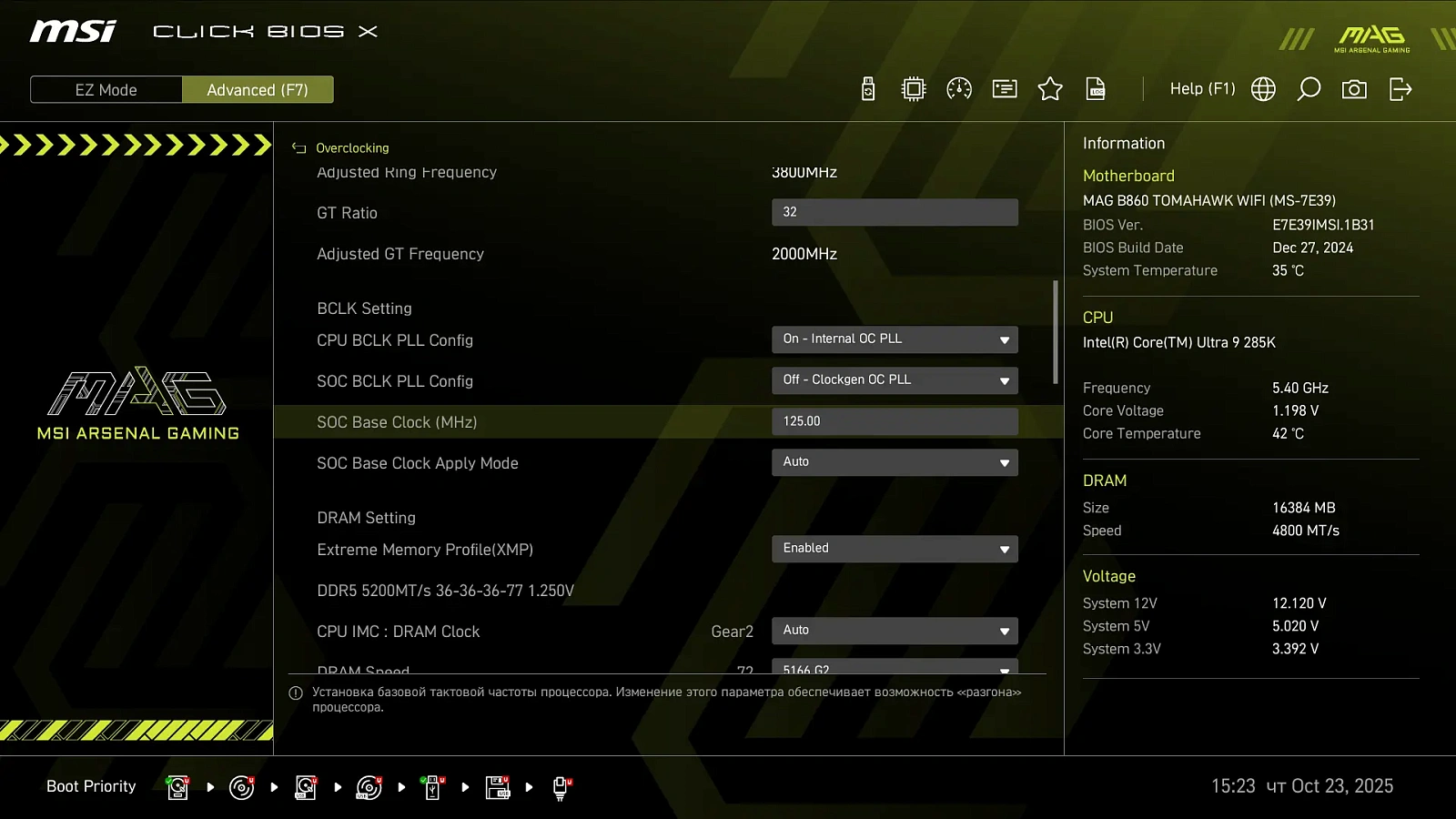

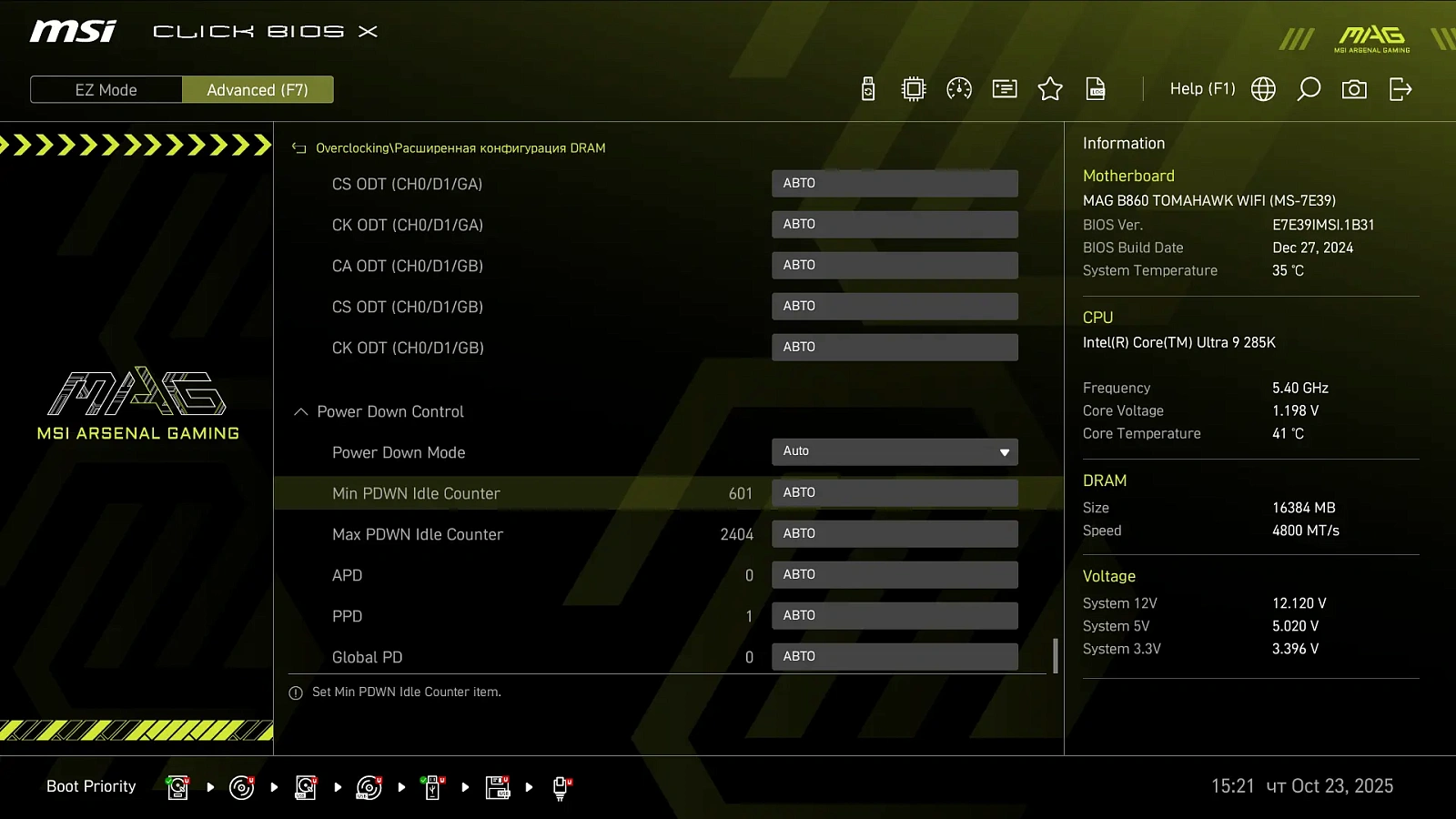

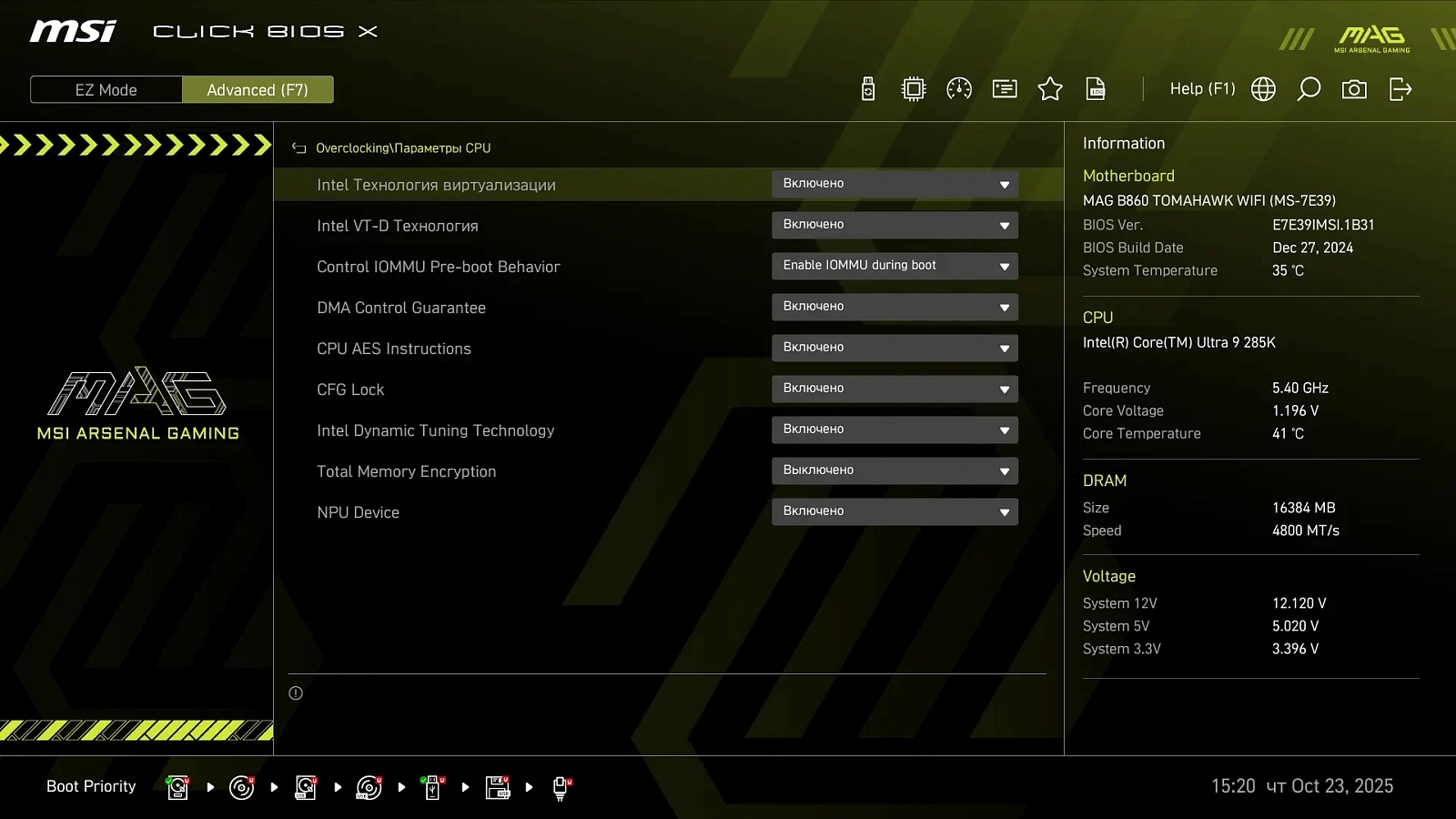

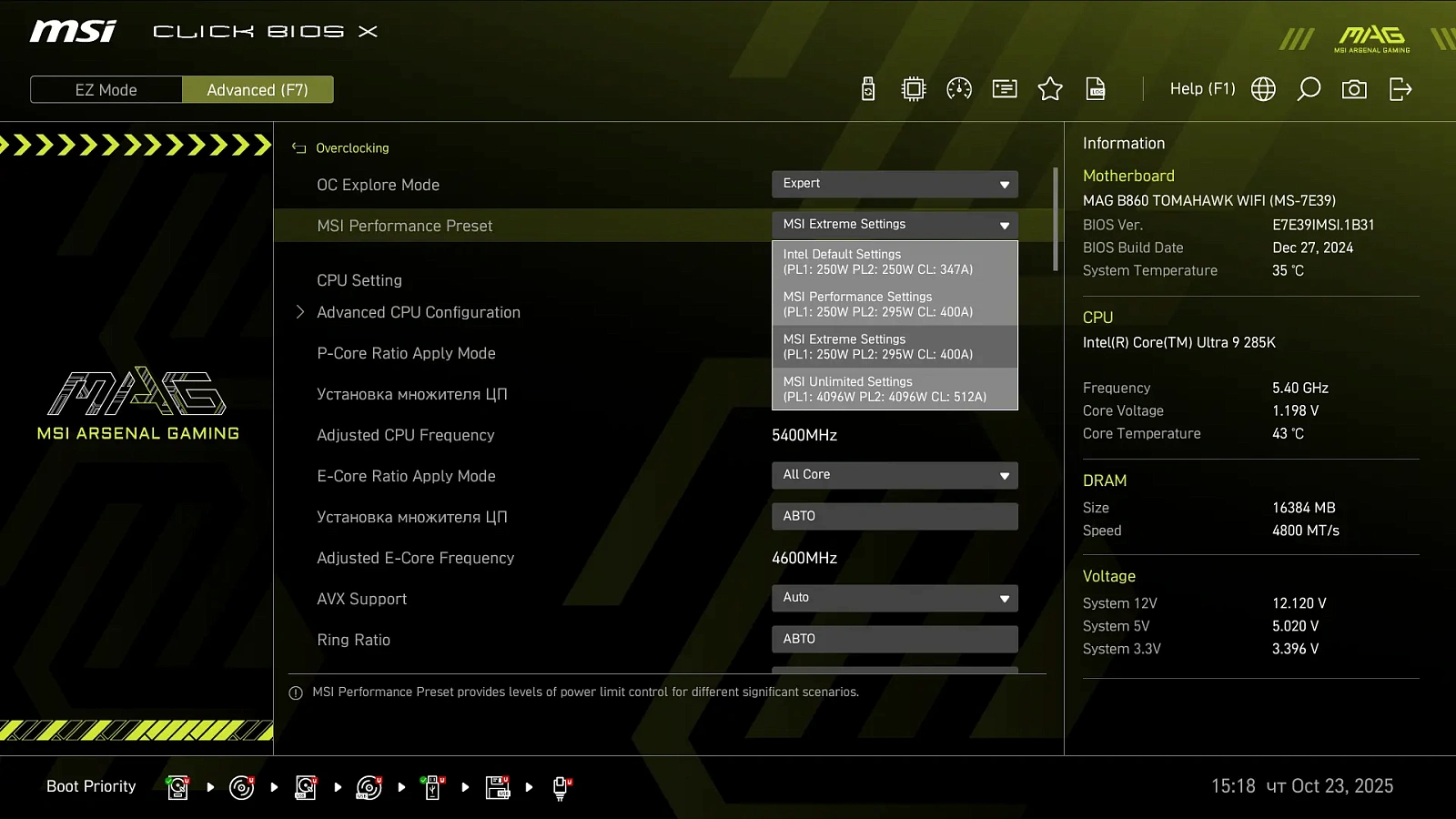

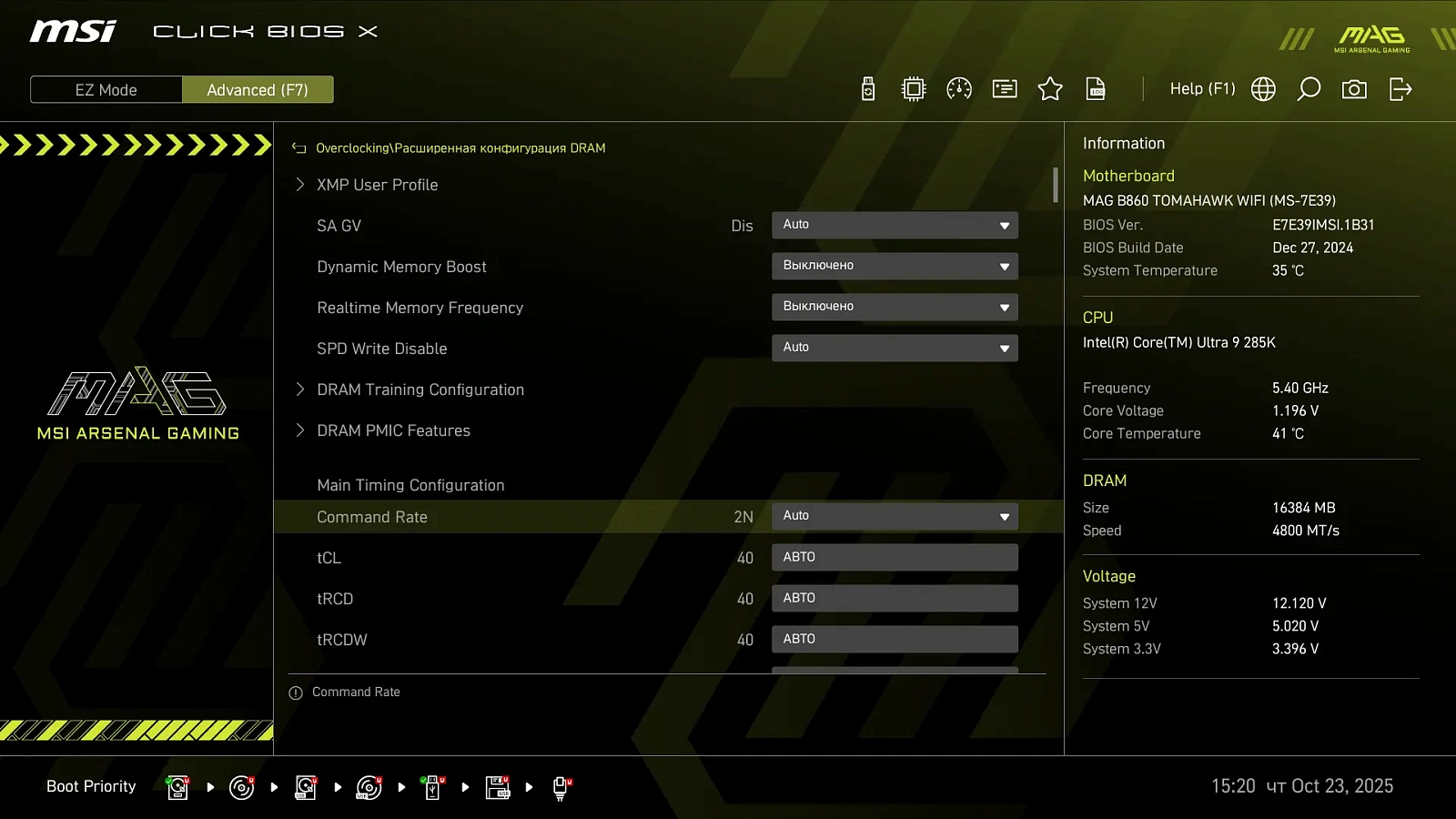

Прежде всего интересна вкладка Overclocking. Настройки поведения всех ядер процессора, настройка памяти, её таймингов, режим тренировки памяти для разгона. Расширенные настройки шины BCLK.

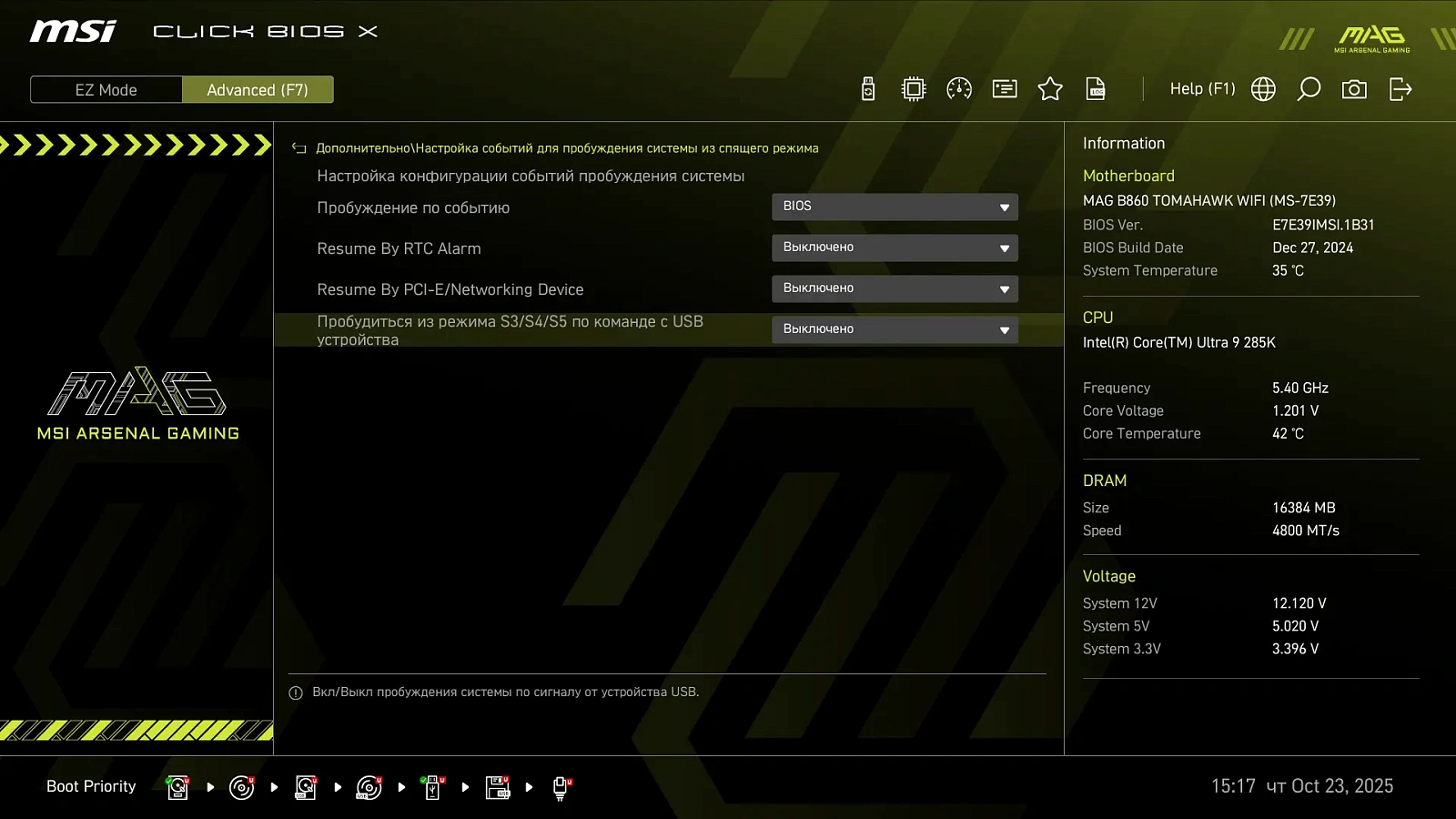

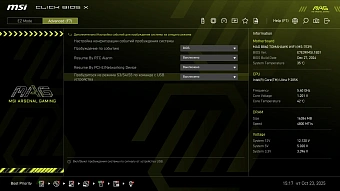

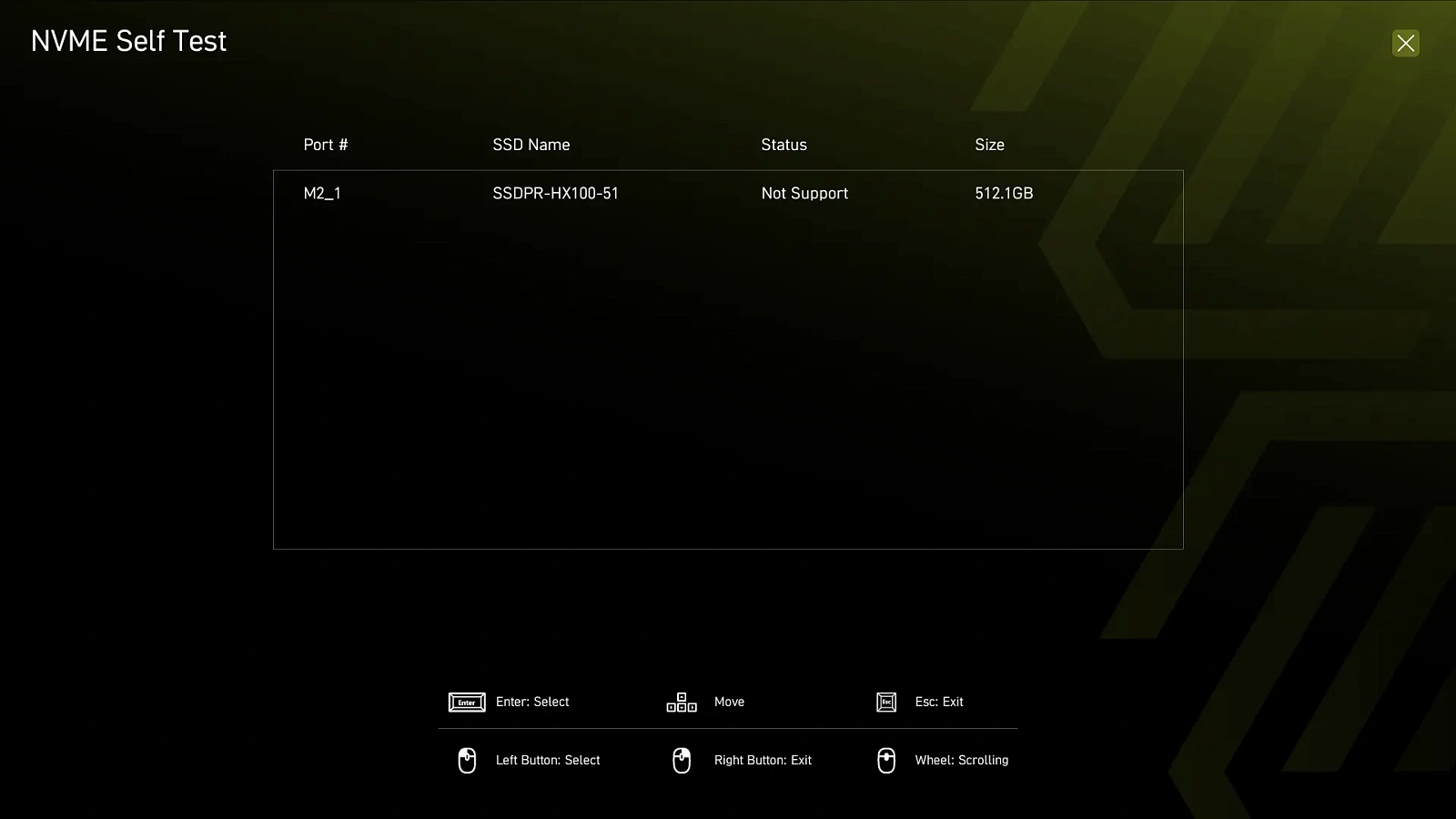

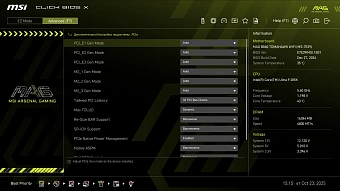

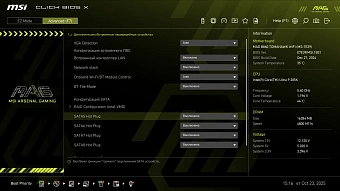

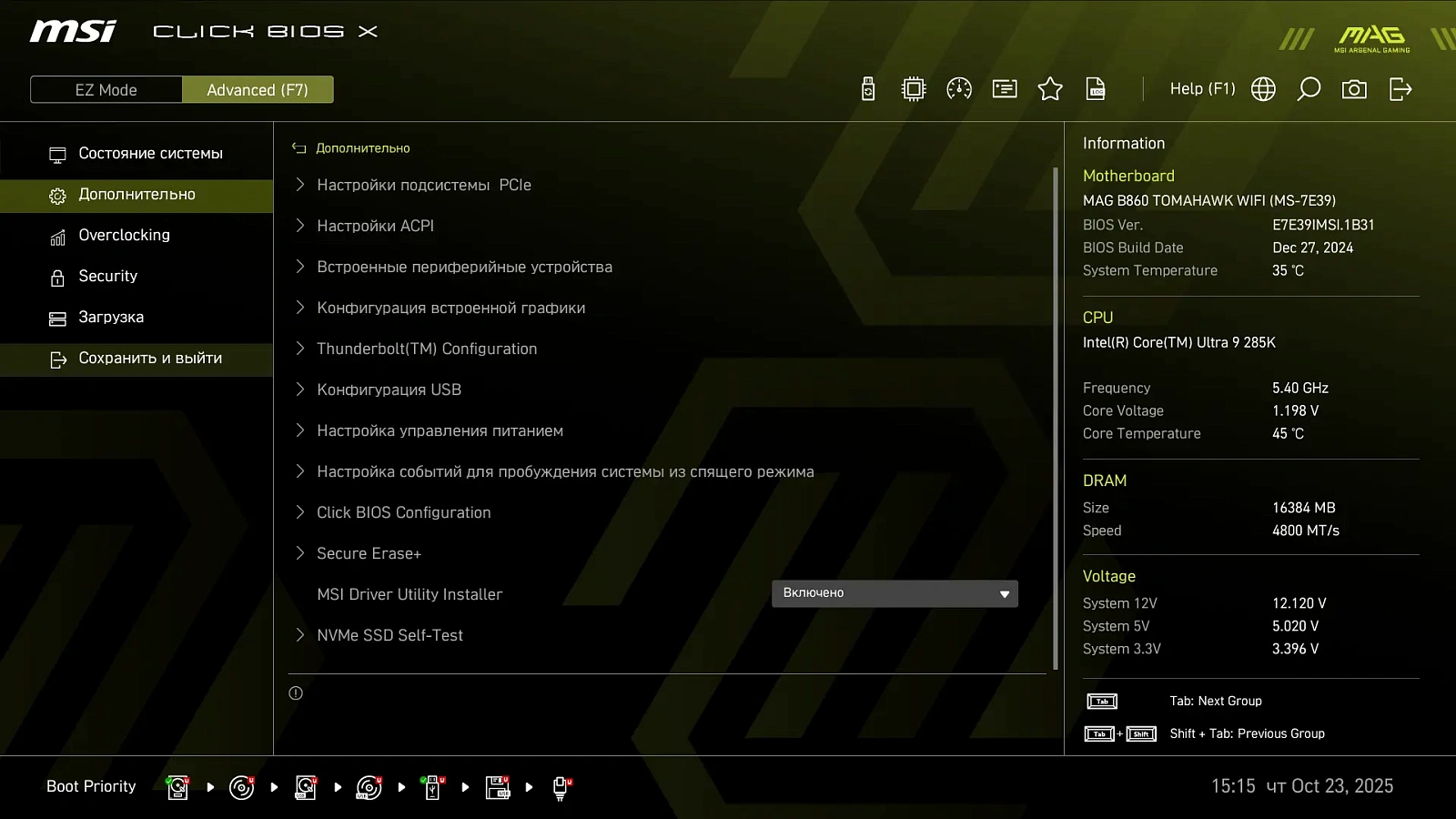

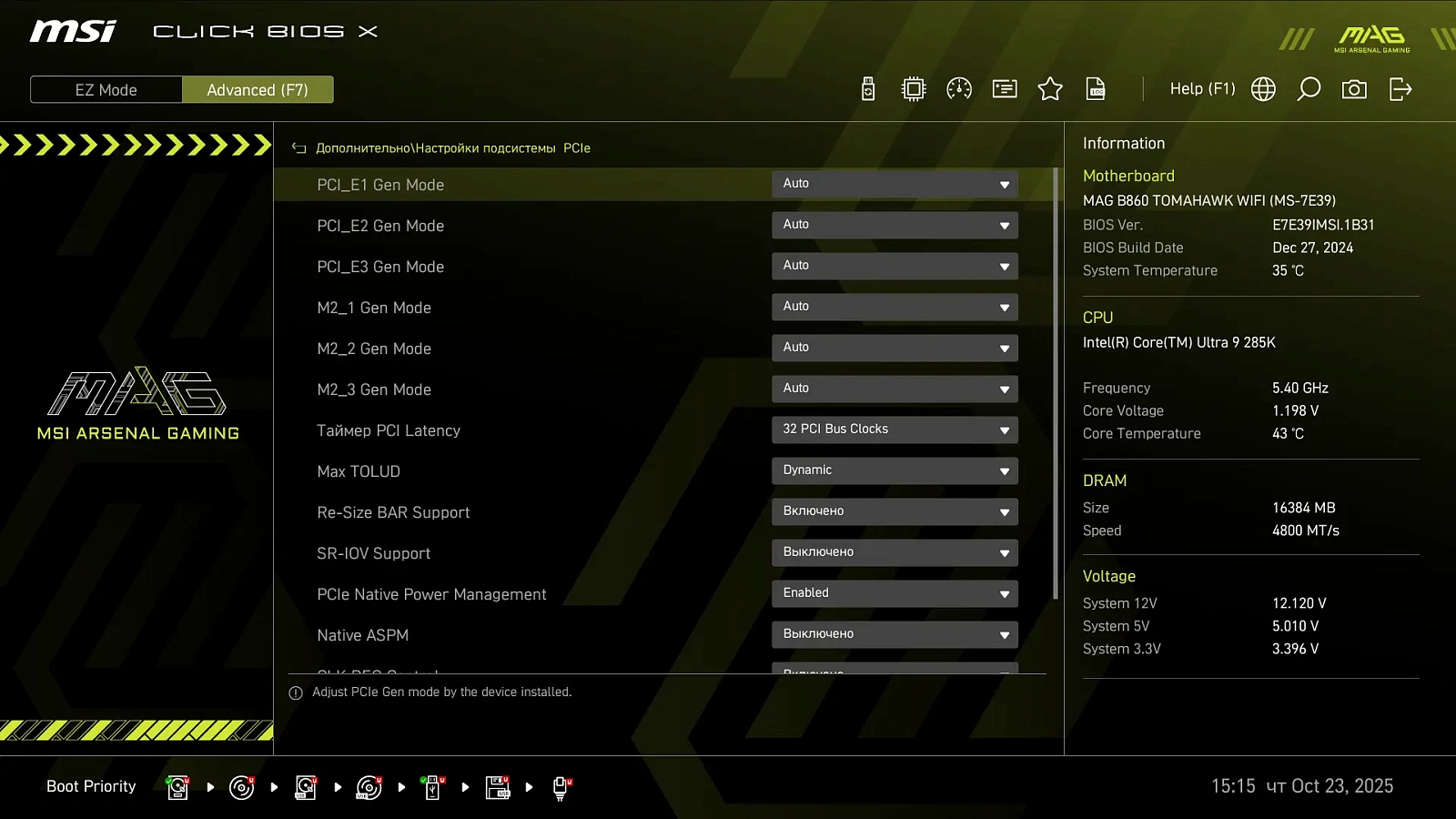

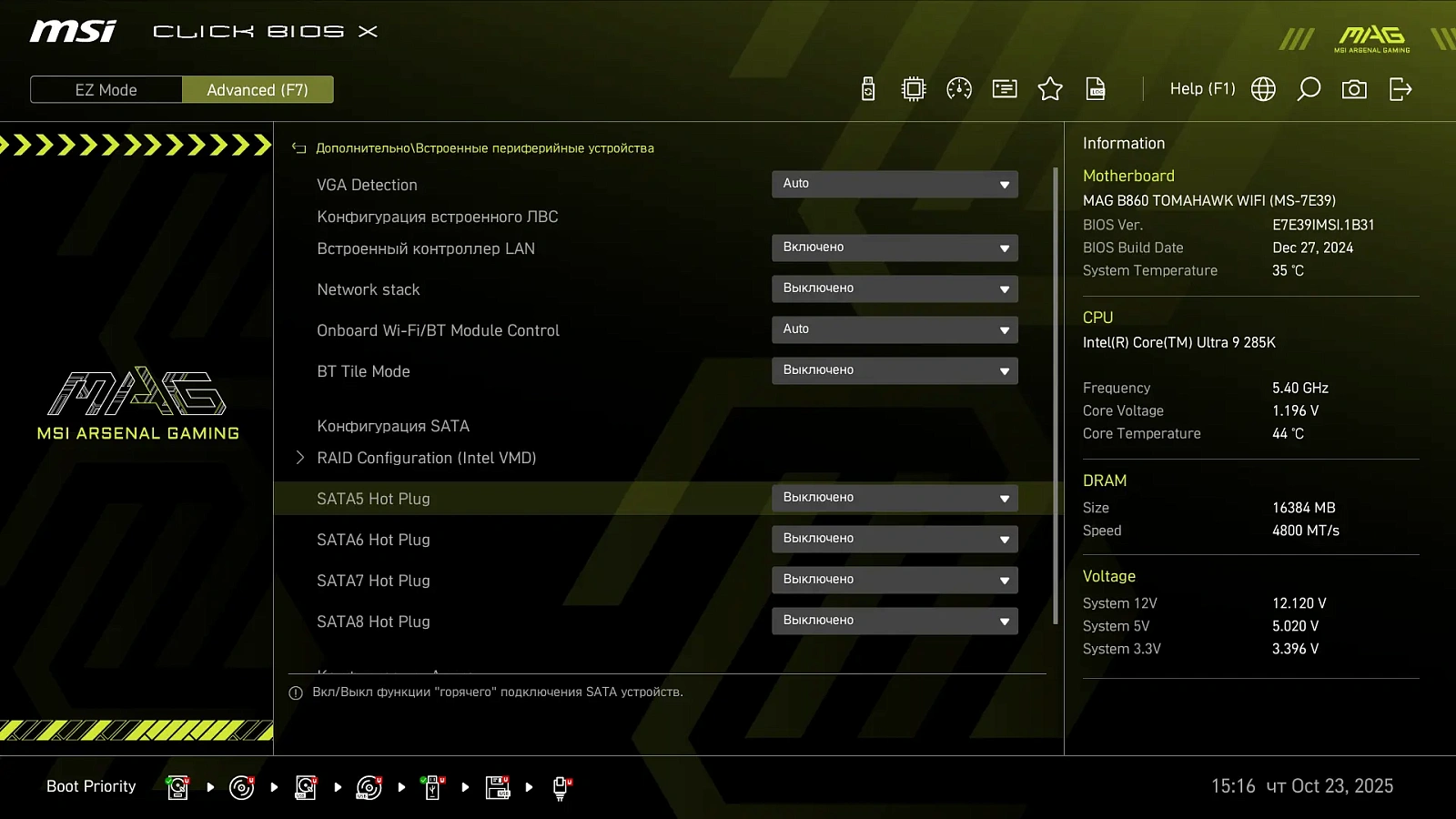

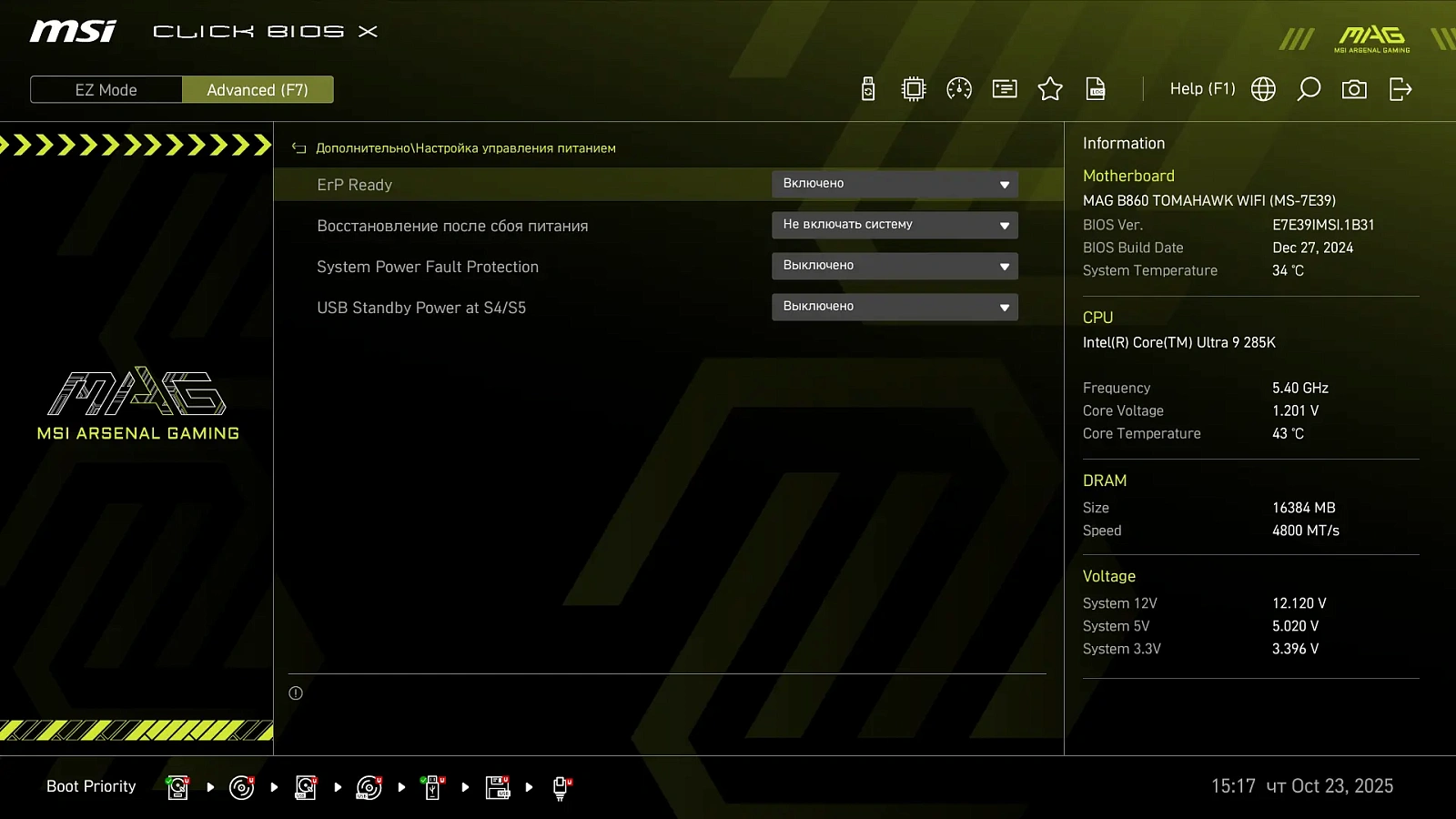

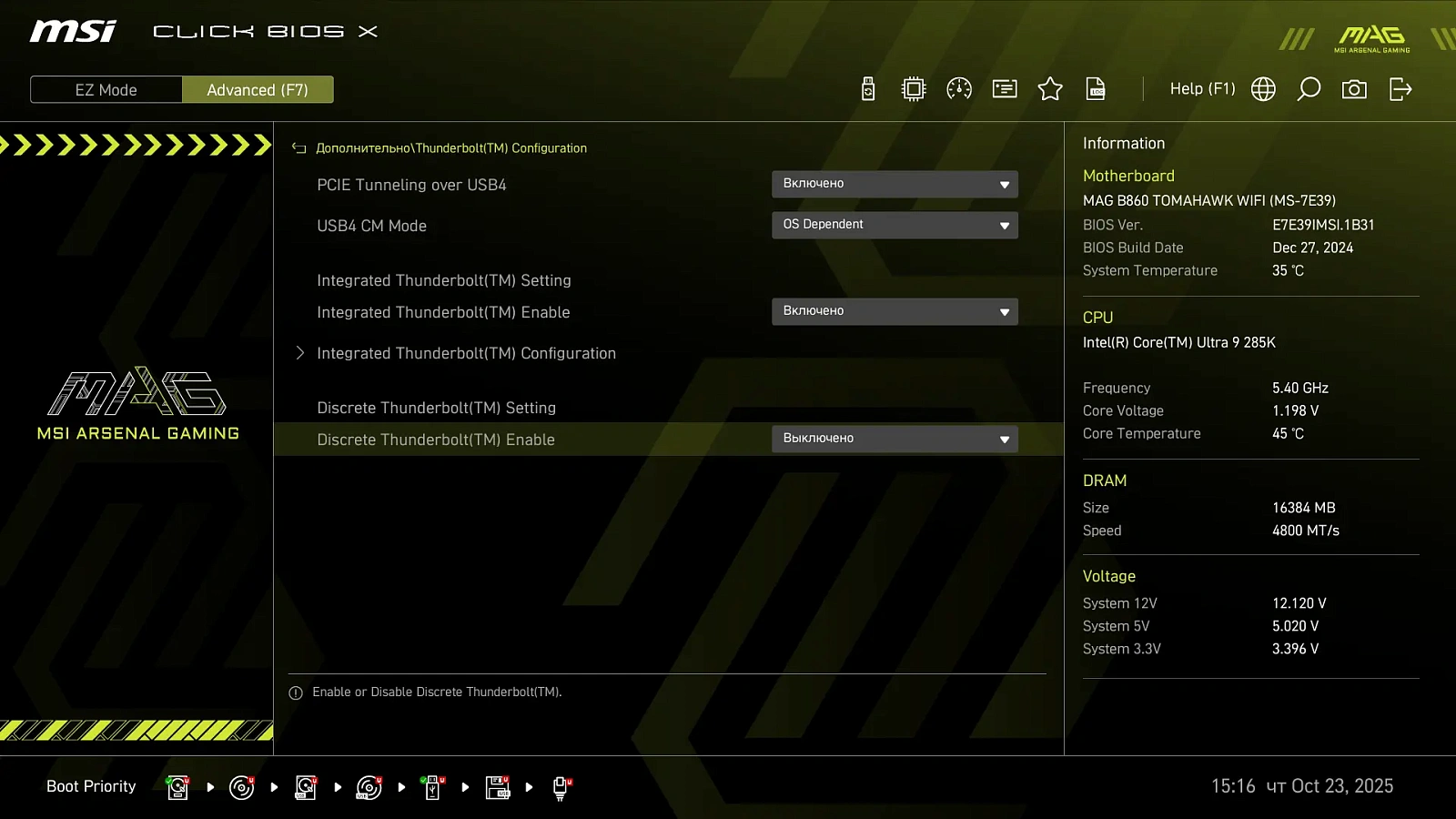

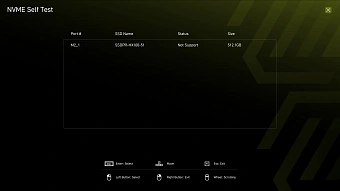

На дополнительной вкладке настройки поведения периферийных устройств, портов, слотов и контроллеров платы.

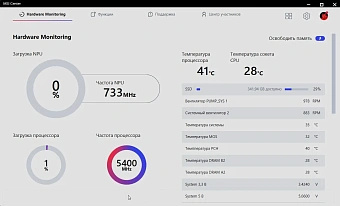

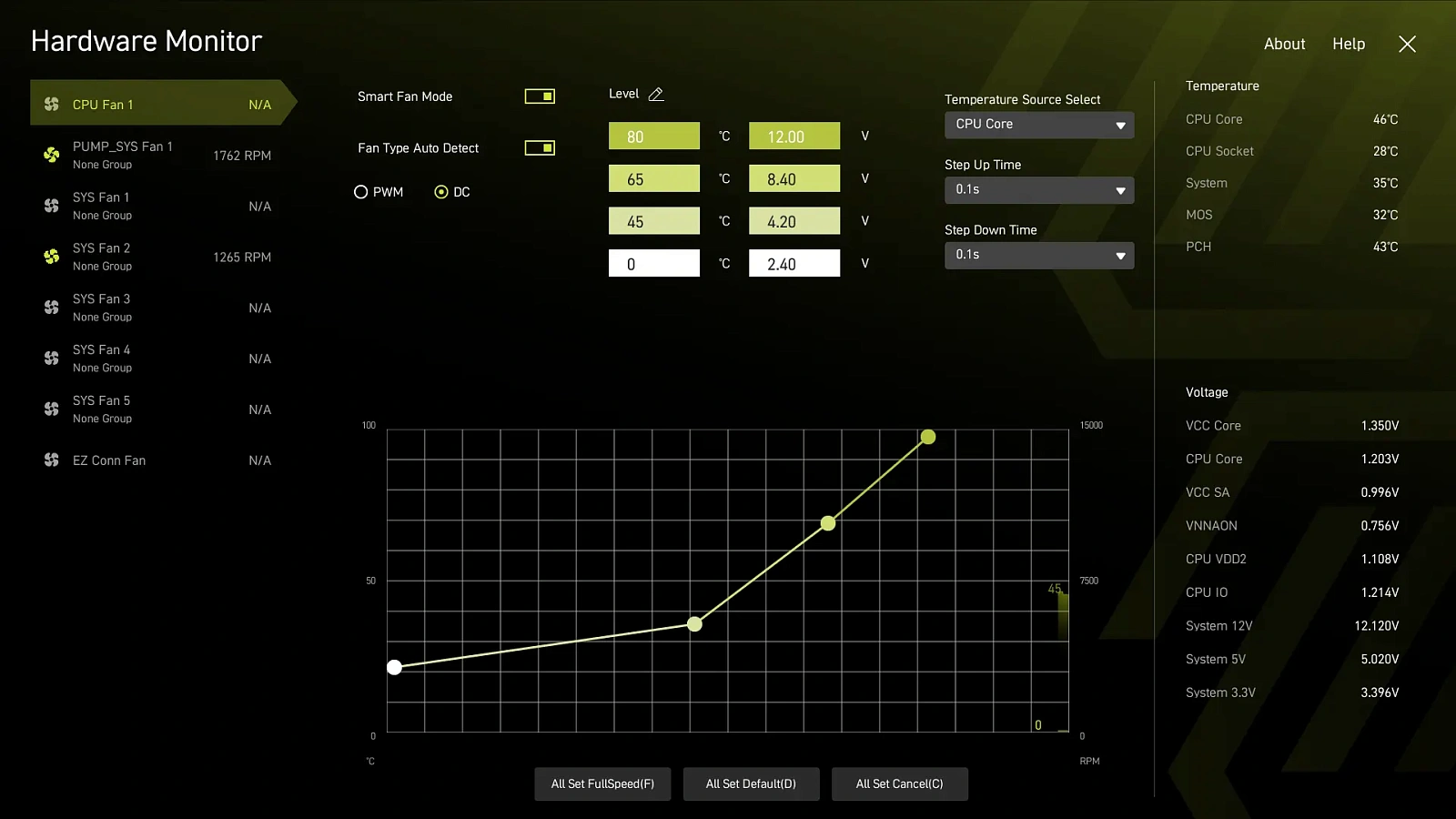

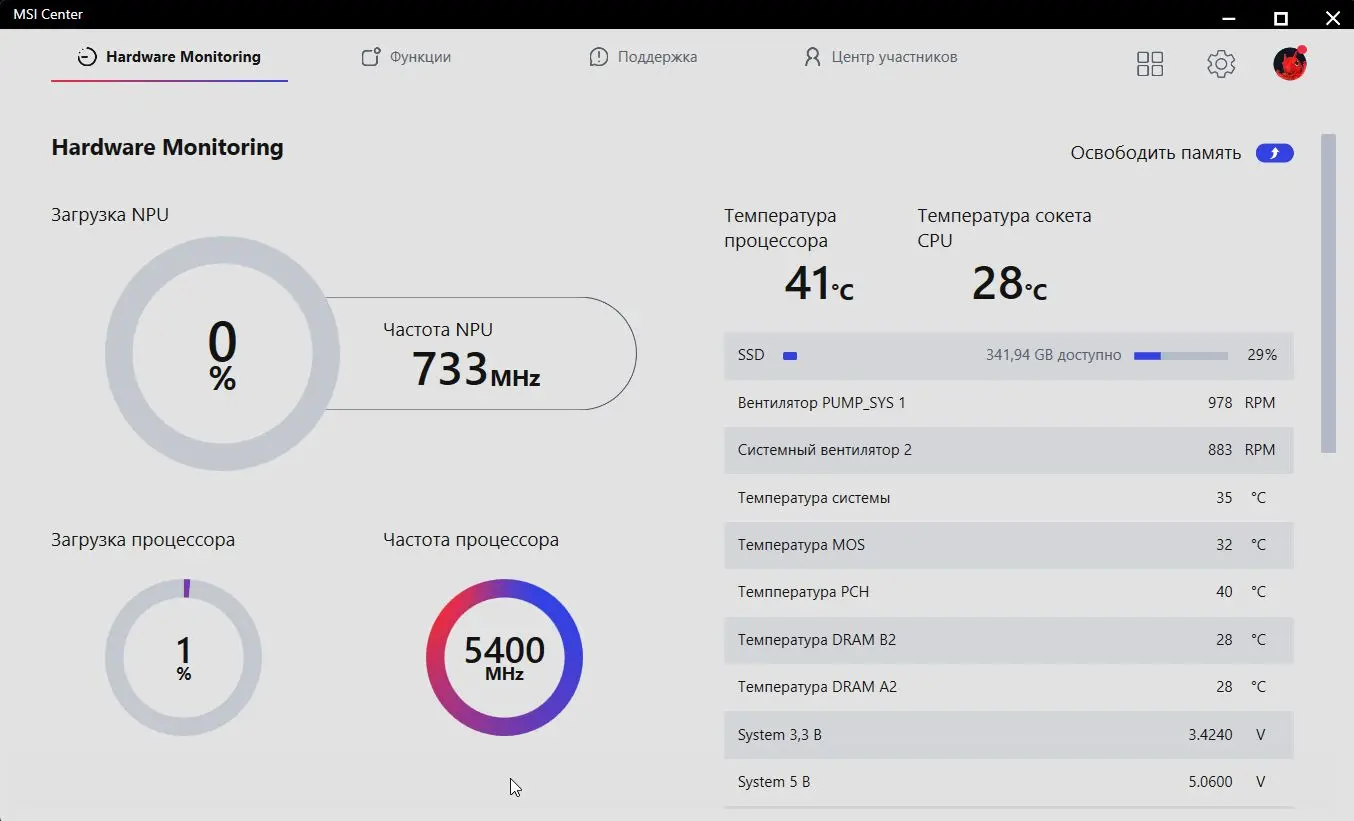

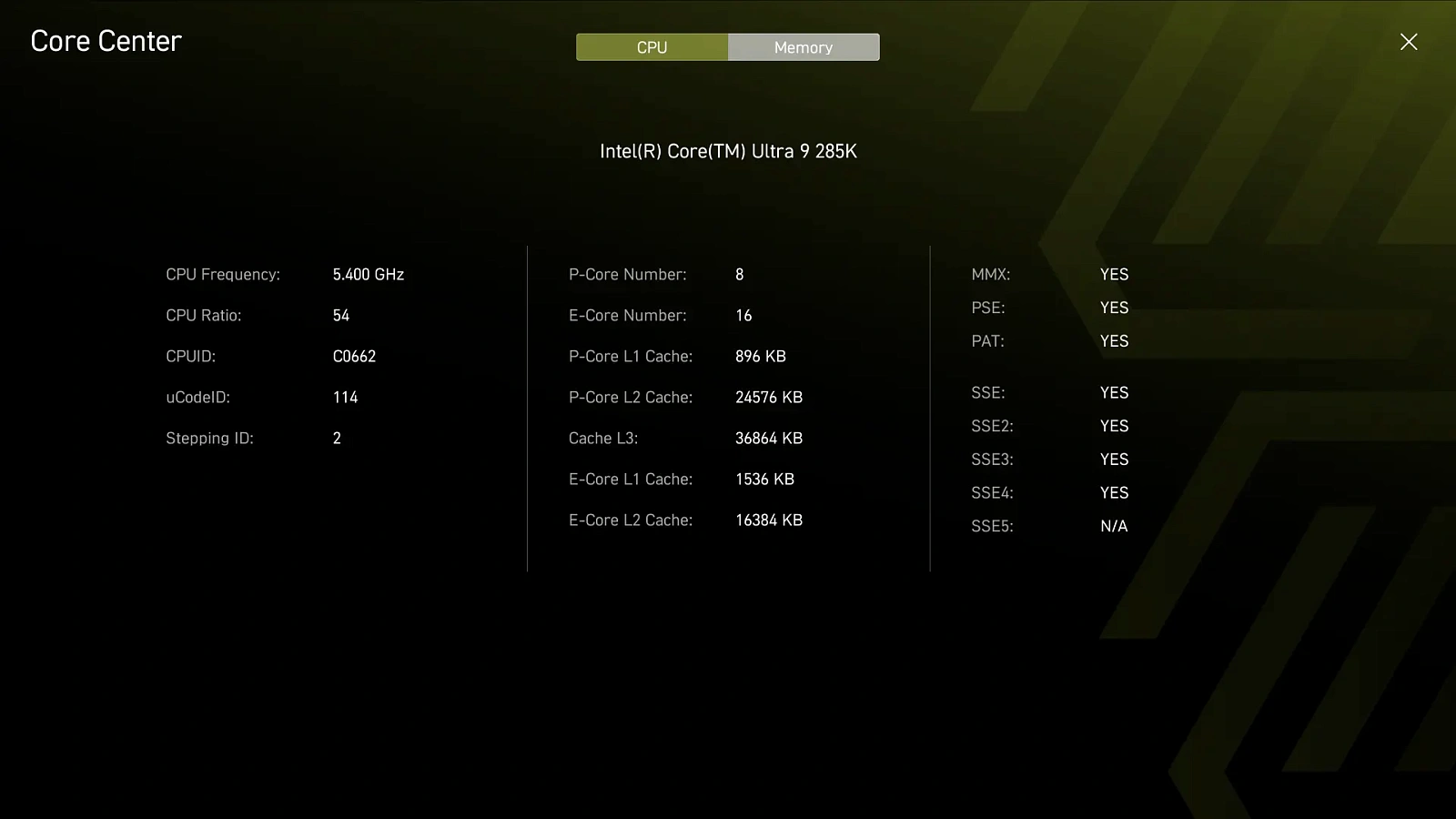

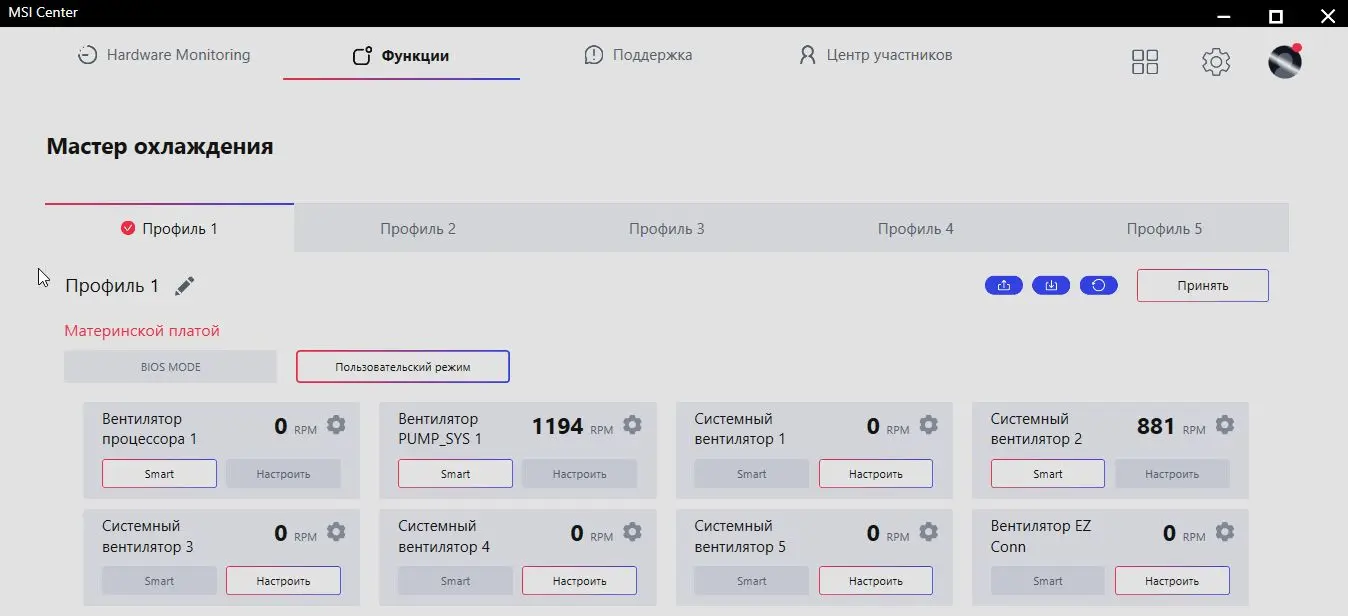

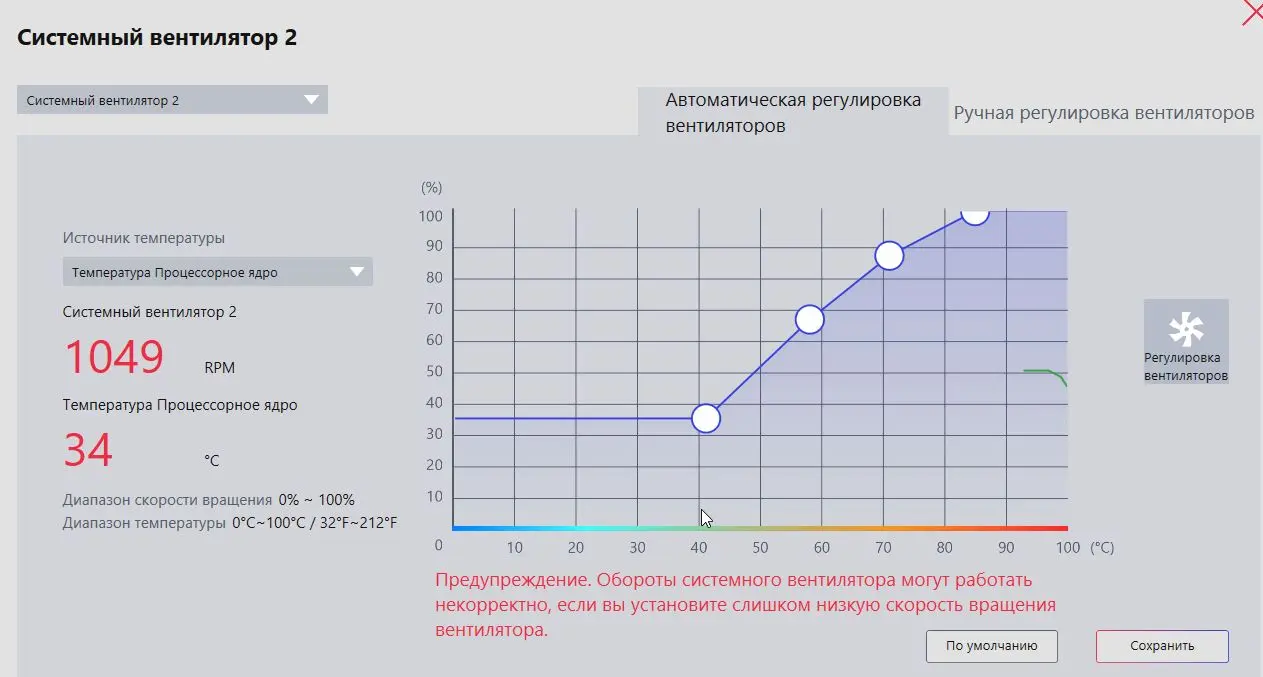

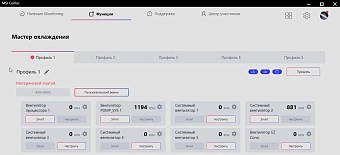

Для управления из-под Windows имеется утилита MSI Center. Опций не так и много: настройка вентиляторов, подсветки, включение интеллектуального режима и мониторинг основных параметров.

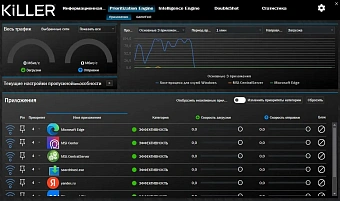

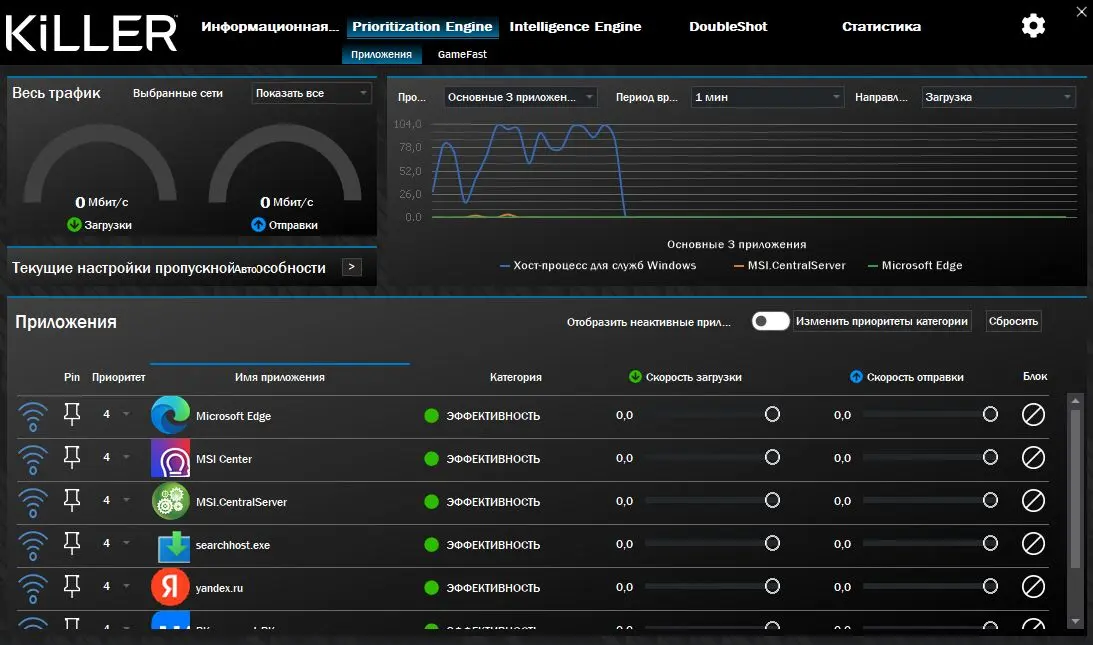

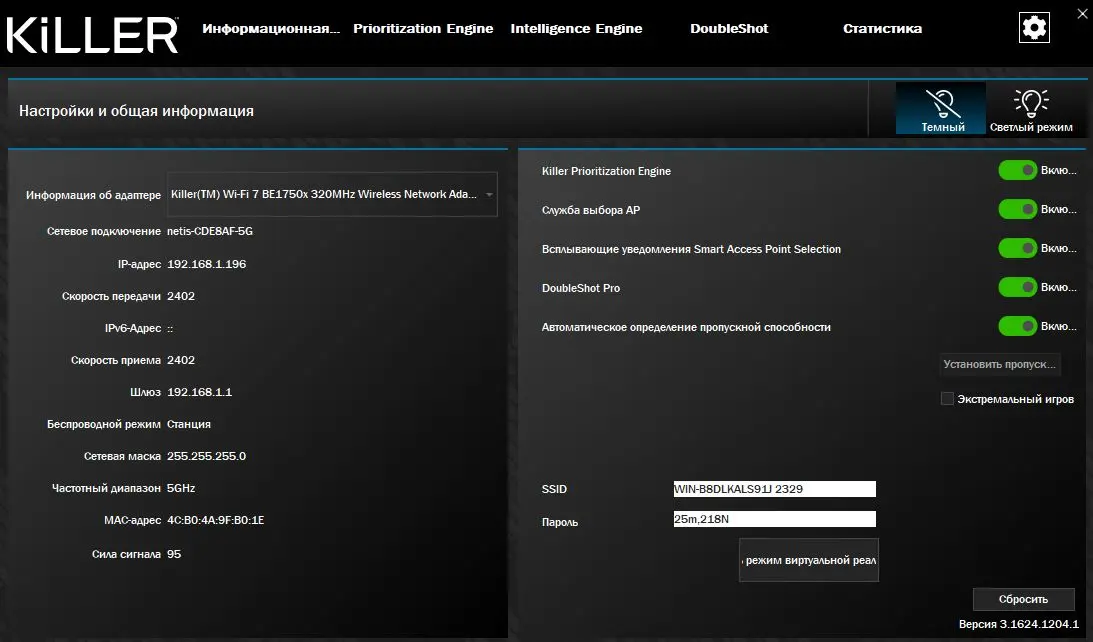

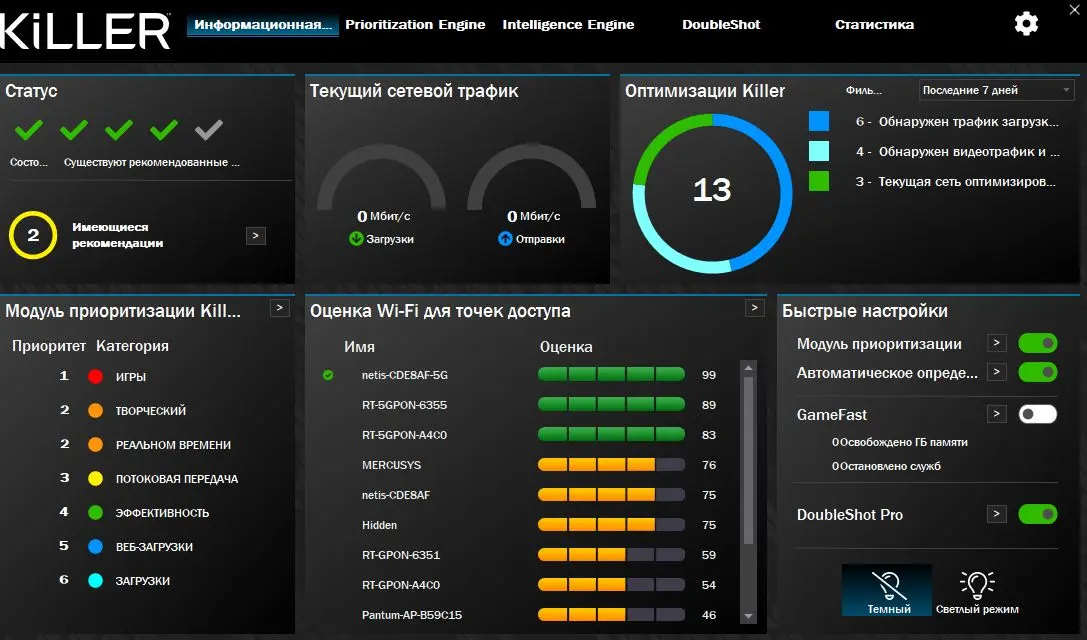

Еще одна отдельная программа для управления сетевыми ресурсами - Killer. Она проводит мониторинг, собирает данные о сетевой активности, оптимизирует процессы. Можно задавать приоритеты для активности приложений, например, чтобы во время онлайн игр, остальные процессы не мешали.

Тестирование

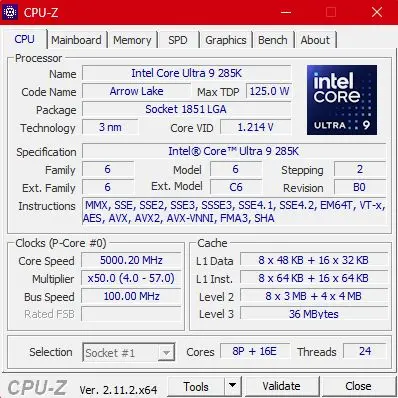

Тестовая конфигурация

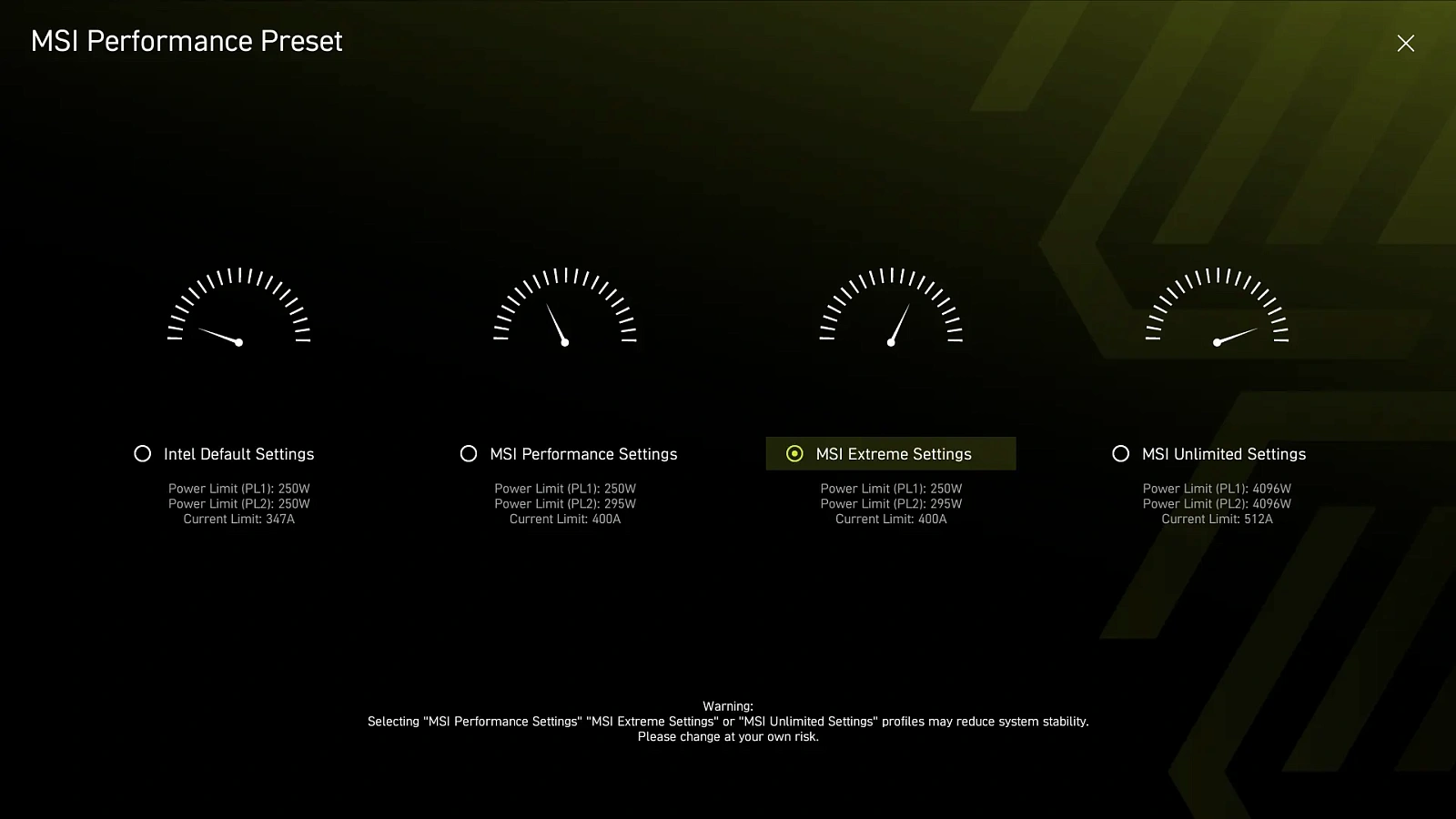

Протестируем поведение и производительность системы в трех режимах MSI Performace: Default (250 Вт), Performace (295 Вт) и Extreme (295 Вт).

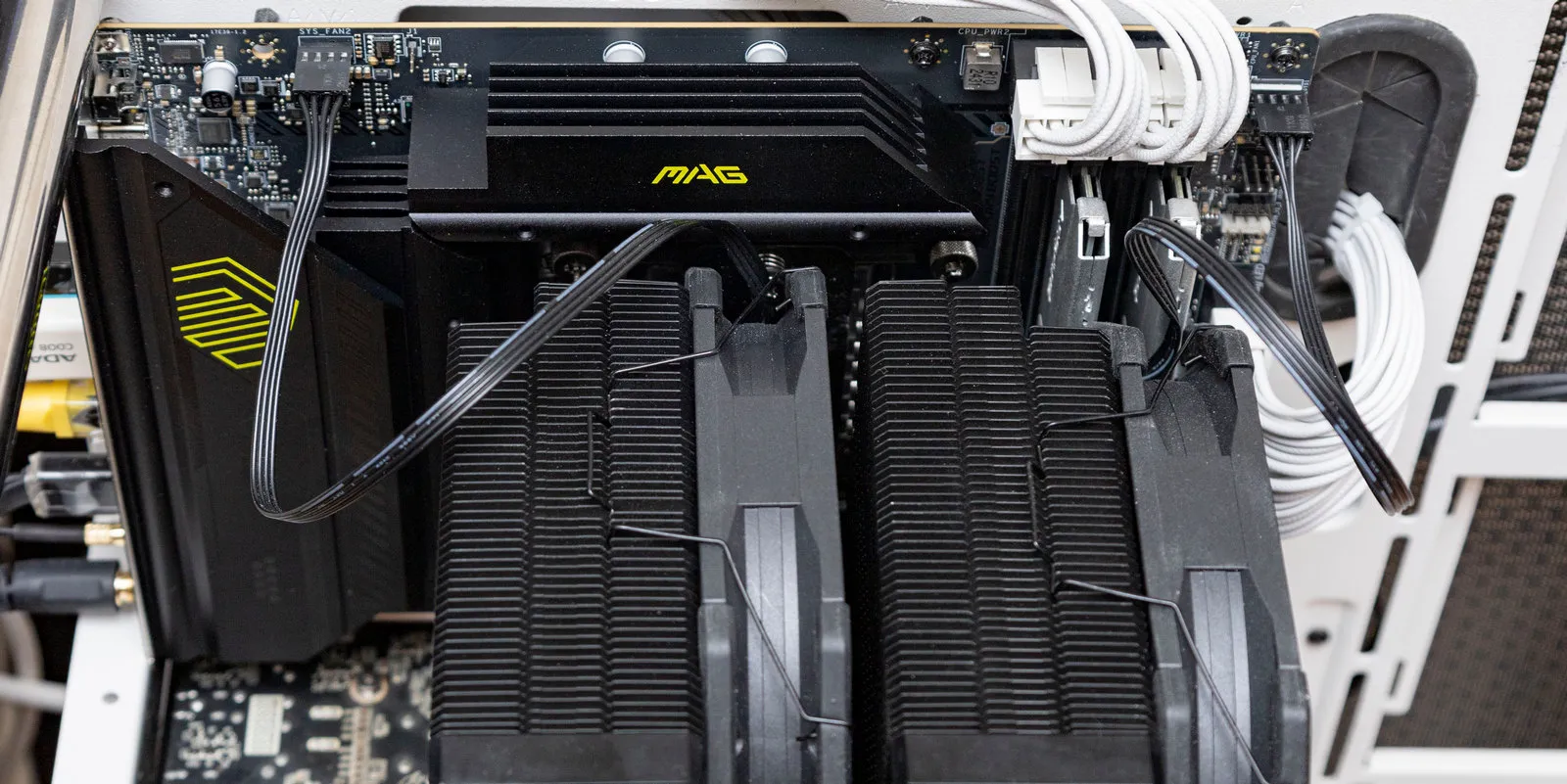

Также интересно как на производительность в двух последних режимах повлияет эффективность системы охлаждения, интеллектуальный разгон ориентируется на температуру комплектующих. В первом случае будет двухбашенный кулер на основе 6 тепловых трубках с заявленным TDP 300 Вт, во втором - СЖО на платформе Asetek с радиатором 360 мм.

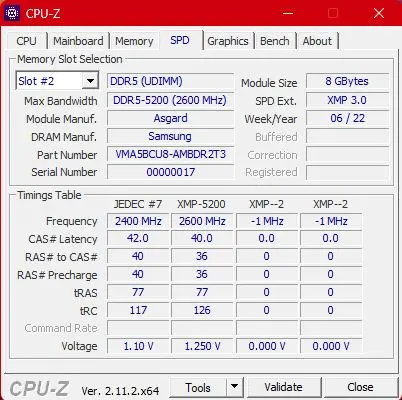

Разгон процессора по частоте на данном чипсете не предусмотрен, поэтому вся надежда повышения производительности на оперативную память. Использовать будем два комплекта: один на 5200 МГц, второй более производительный, на частоте 6400 МГц.

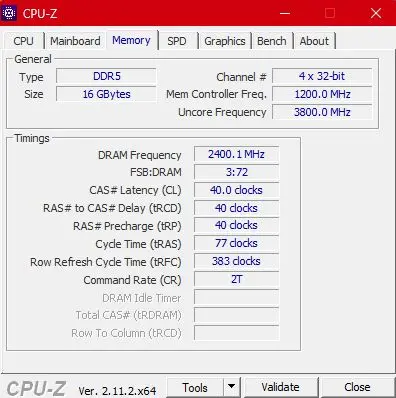

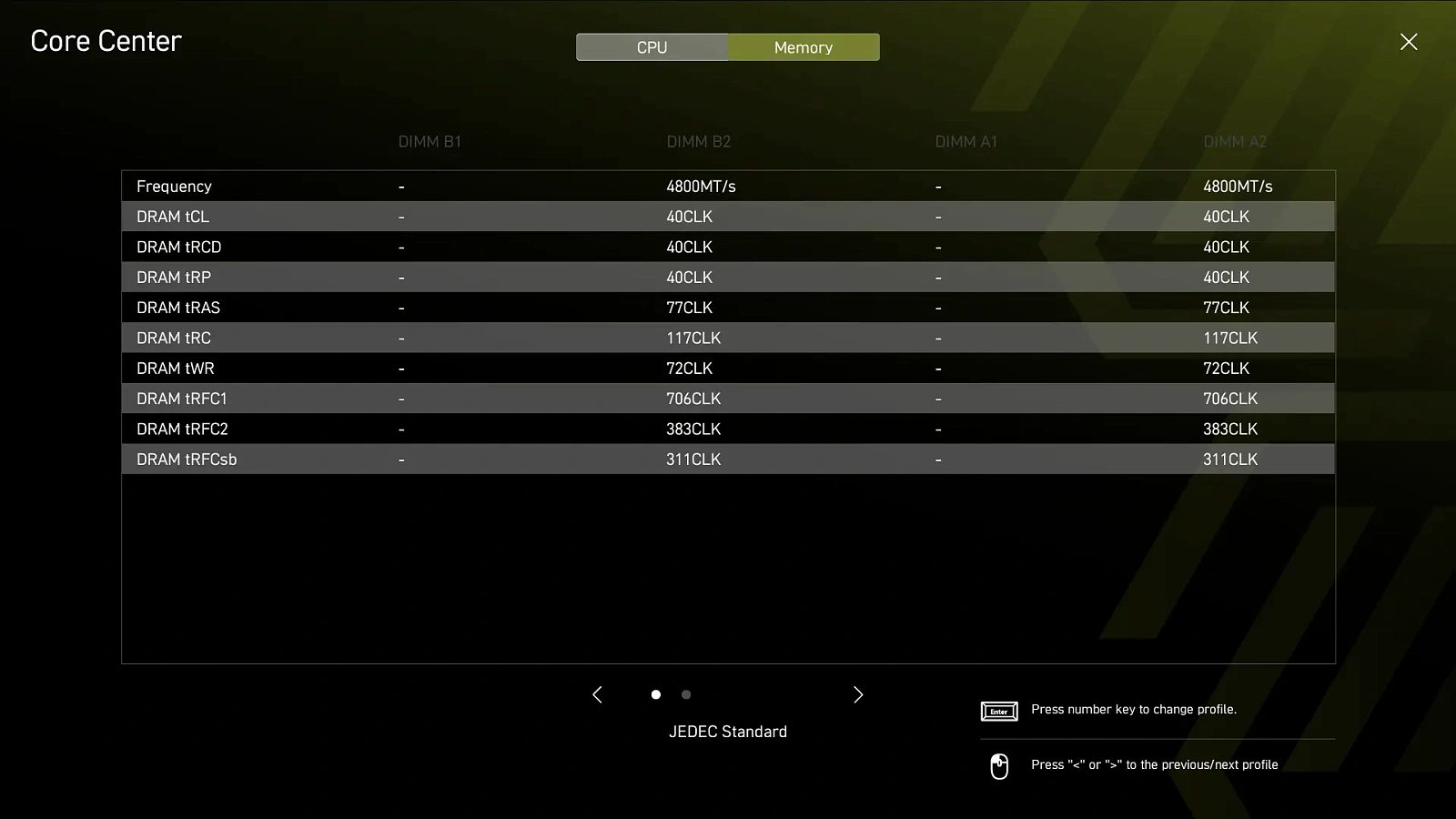

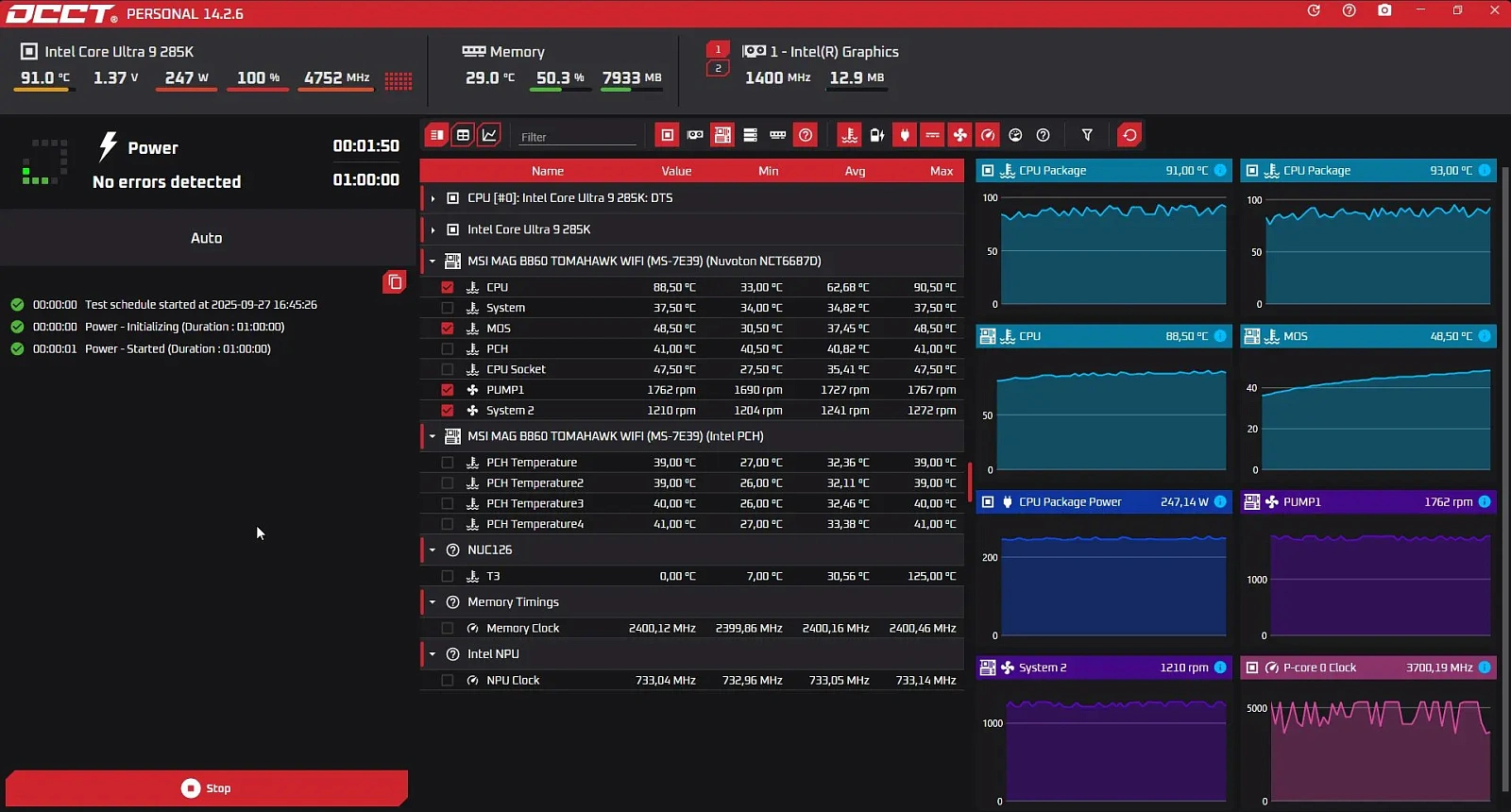

С башенным кулером в режиме Default и профиле JEDEC процессор работал на частоте от 3700 до 5300 МГц, энергопотребление составило 247 Вт, напряжение - 1,37 В. Температура процессора удерживалась на средних значениях 91-93°С, что очень хорошо для башенного кулера. Частота памяти - 4800 МГц.

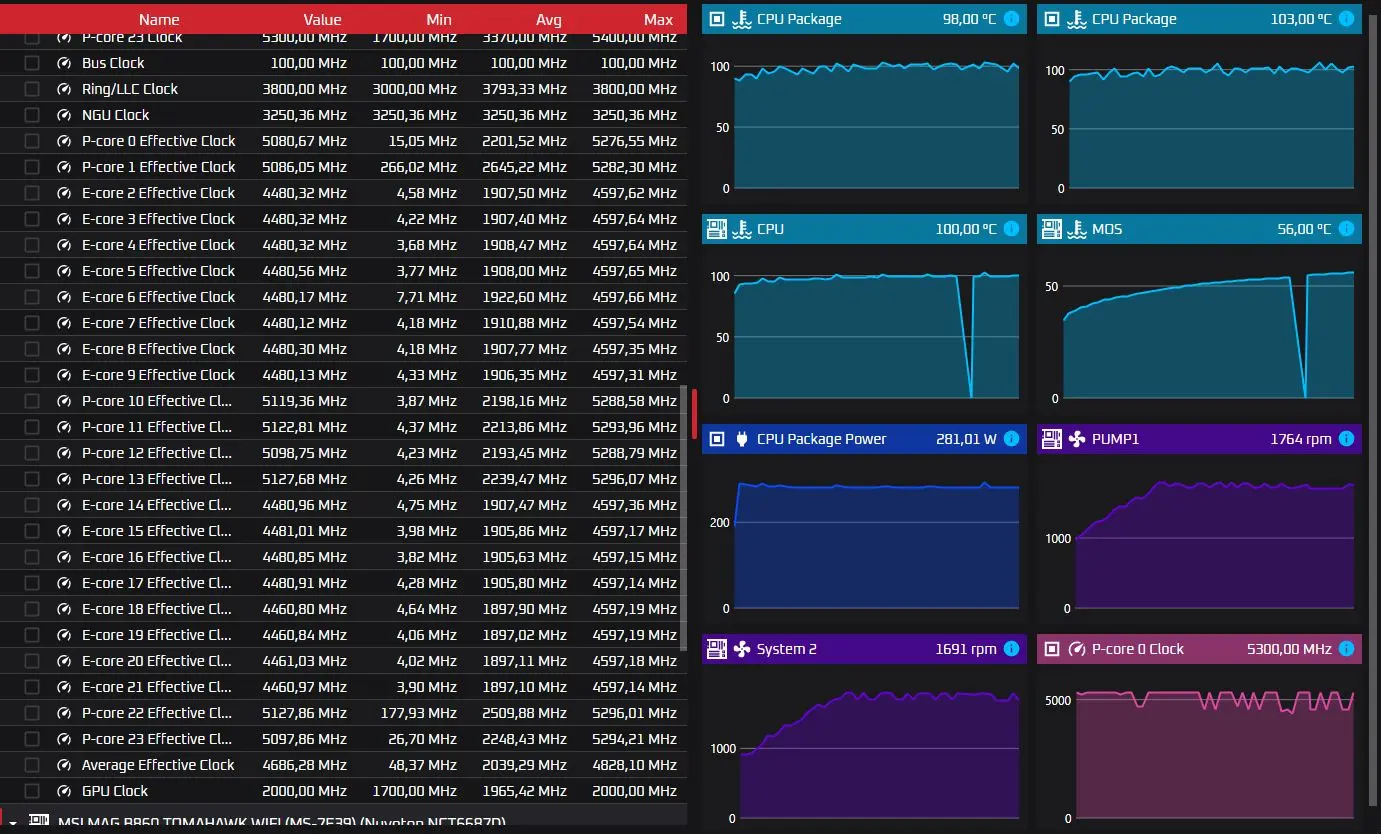

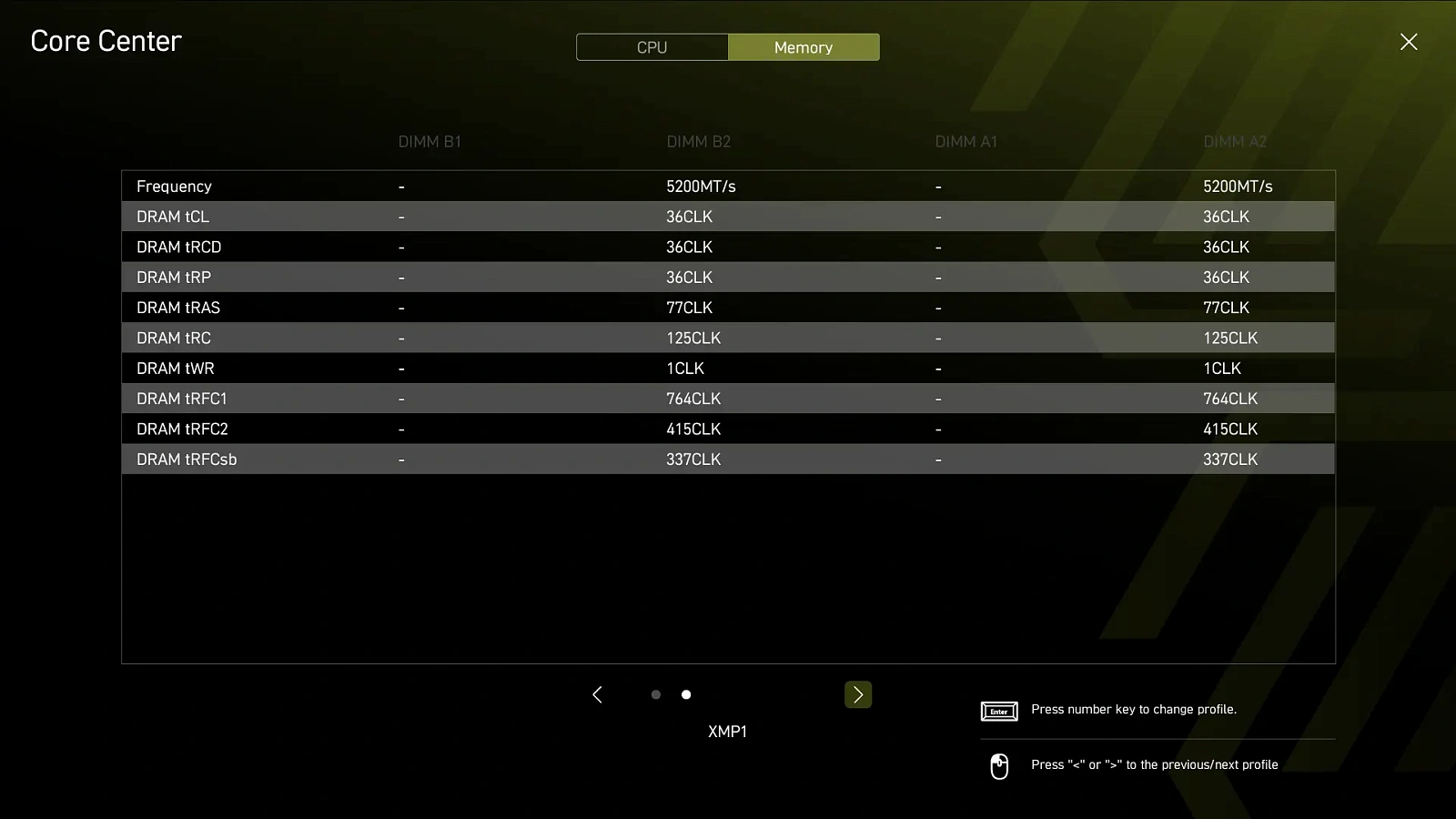

В режиме Performace энергопотребление CPU поднялось до 283 Вт, напряжение понизилось до 1,33 В, частоты держались более стабильно на уровне 5300 МГц. P-ядра держали частоту 5400, на первом ядре до 5700 МГц, Е-ядра работали на частоте 4600 МГц. Память в этом режиме работала на профиле XMP с частотой 5200 МГц.

Температура средняя (CPU Package) превышала 100°С, но, если смотреть по всем ядрам, температуры были значительно ниже.

Режим Extreme на башенном кулере запускать мы не решились, оставим его для СЖО.

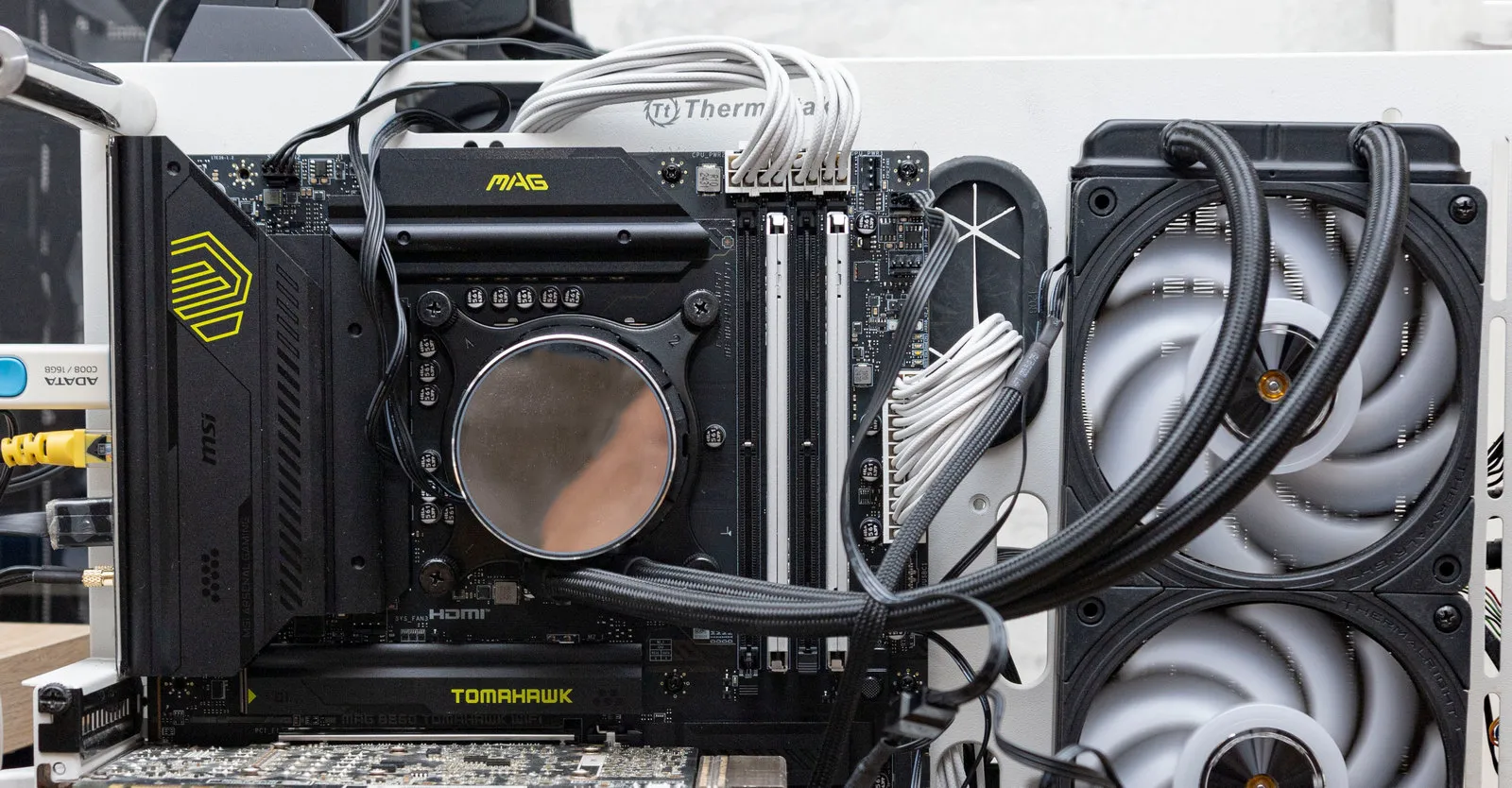

Меняем охлаждение на СЖО, память на планки XPG Lancer Blade DDR5-6400, сразу включаем XMP профиль на 6400 МГц. Надо заметить, что данный комплект памяти ранее не на всех тестовых материнках работал стабильно на этом профиле, приходилось снижать частоту практически до 6000 МГц для стабильной работы приложений.

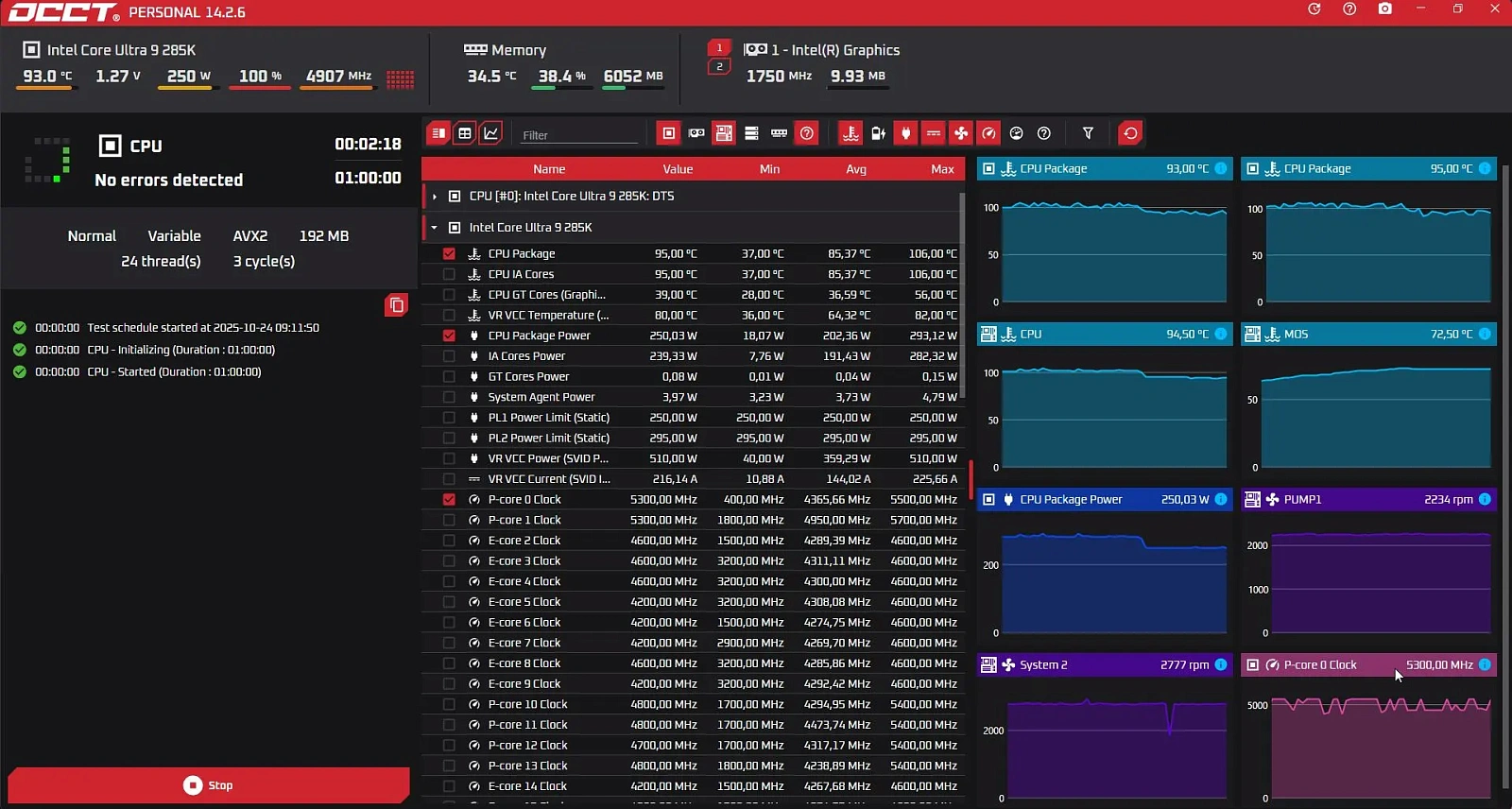

В режиме Default процессор прогревается до 93°С, энергопотребление - 250 Вт, напряжение меньше - всего 1,27 В. Частоты от 4600 до 5300 МГц.

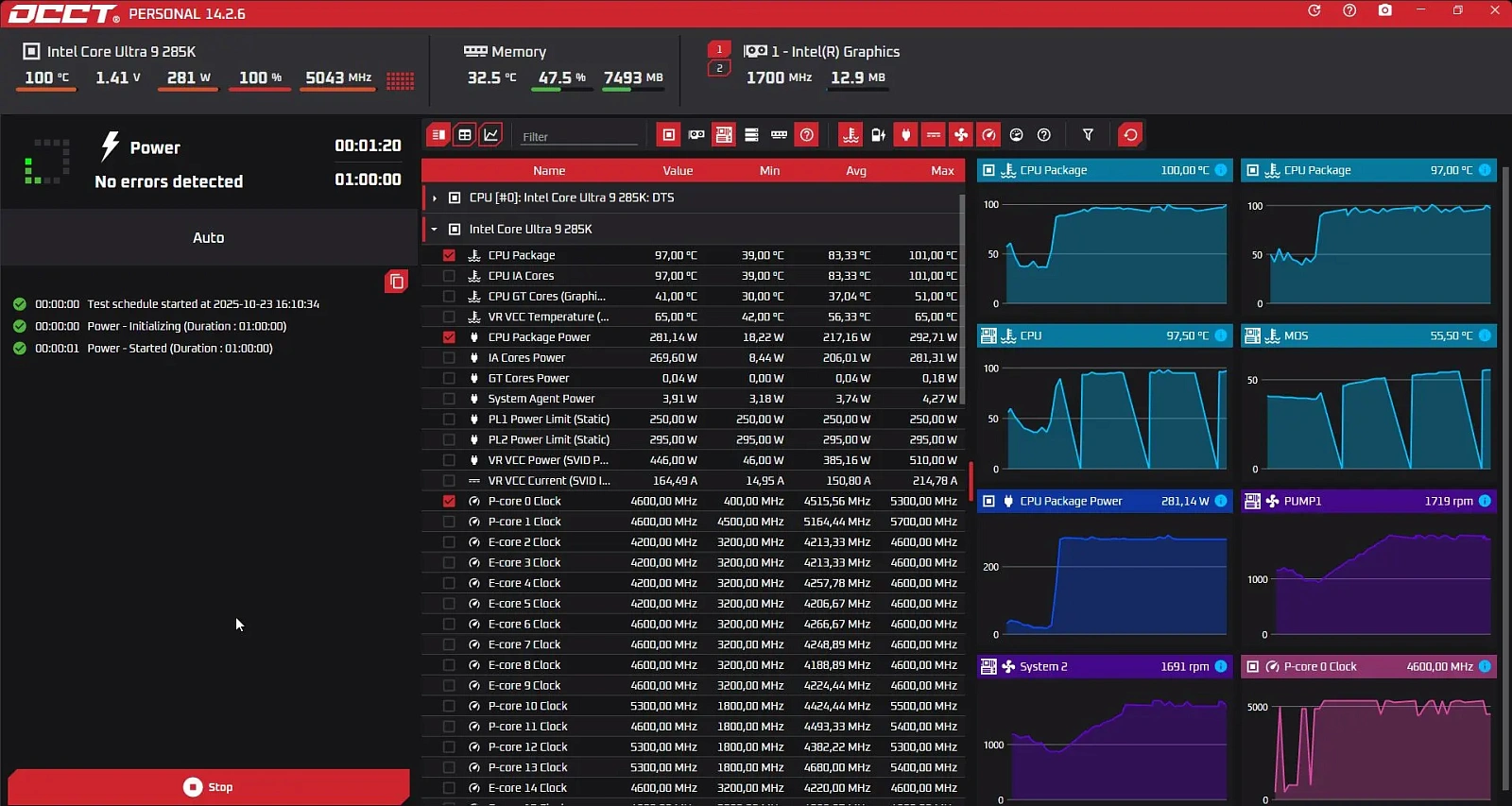

В режим Performace температура средняя до 100°С, энергопотребление - 279 Вт при напряжении 1,32 В. Частота процессора от 4600 до 5300 МГц.

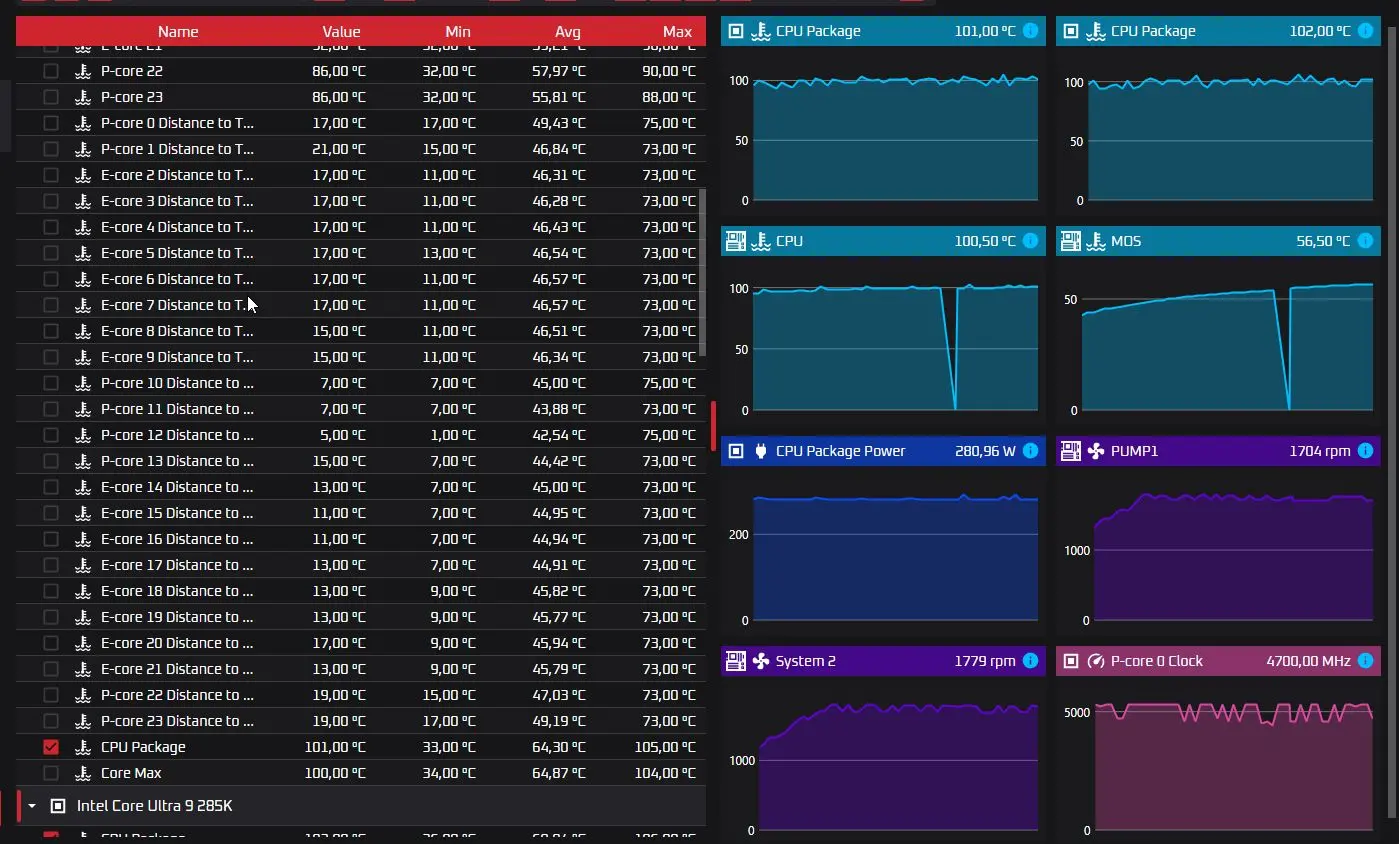

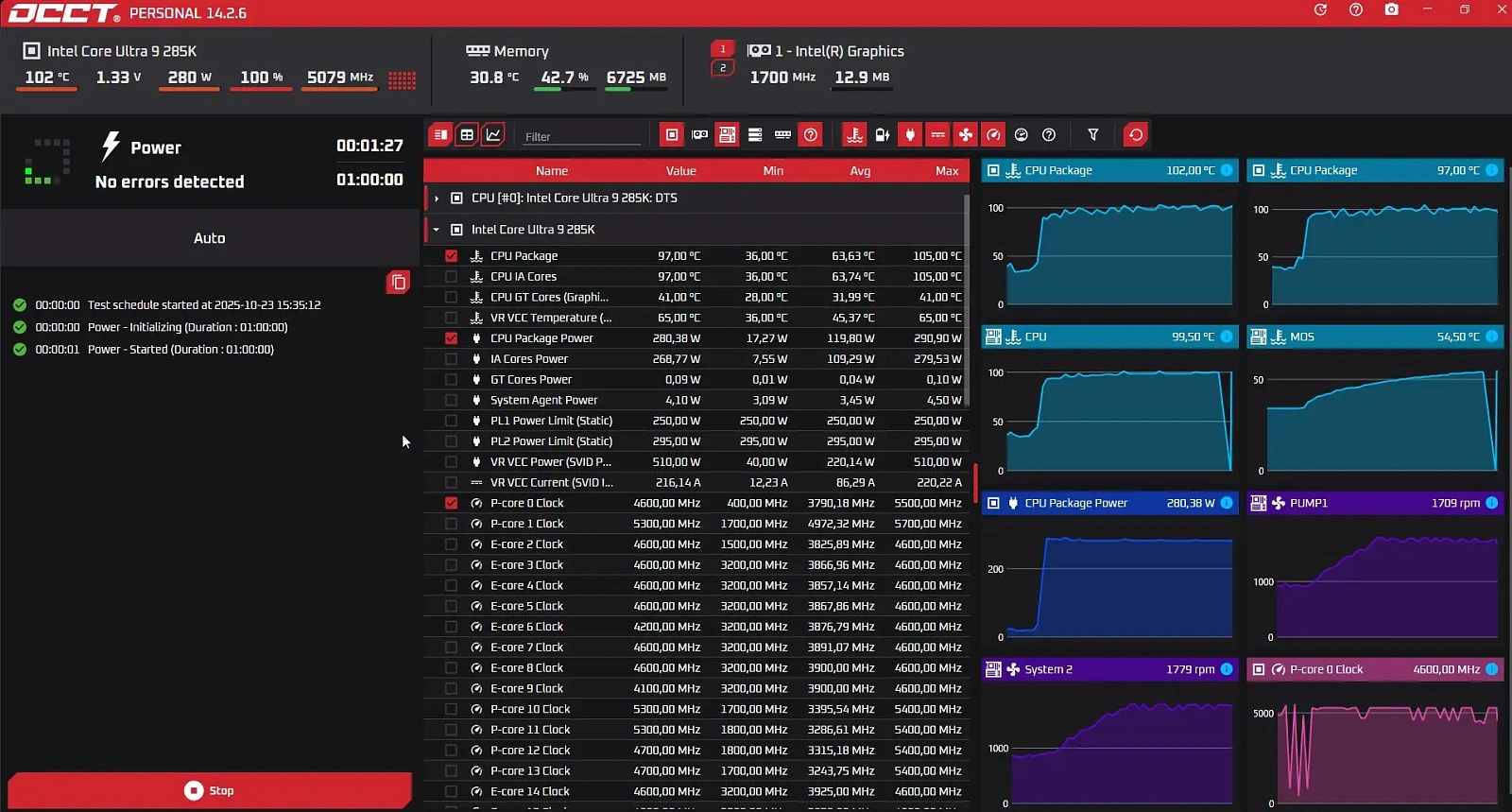

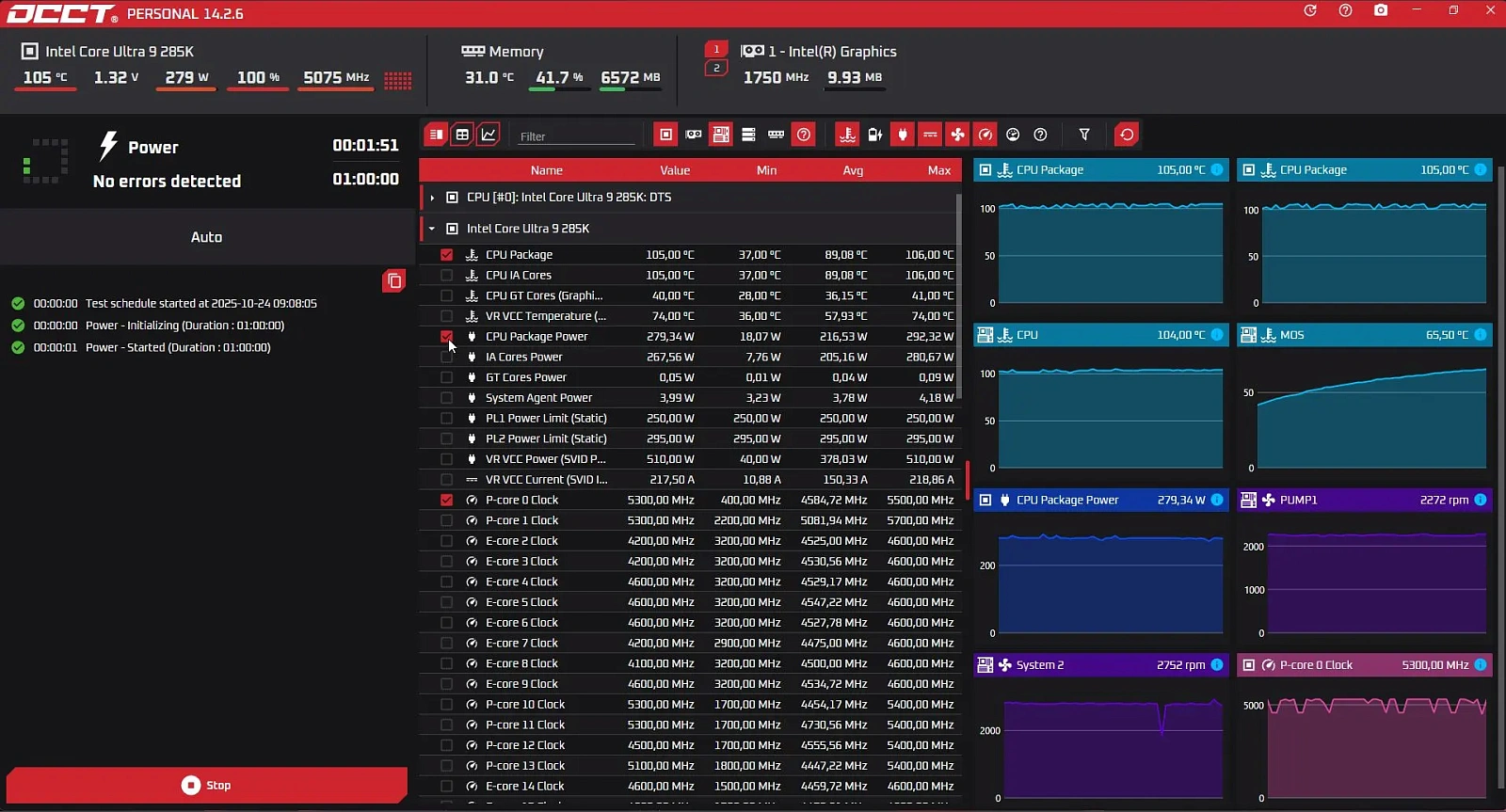

В режиме Extreme средние температуры процессора поднялась до 105°С, максимально энергопотребление поднималось до 290 Вт, но после прогрева снизилось до 279 Вт.

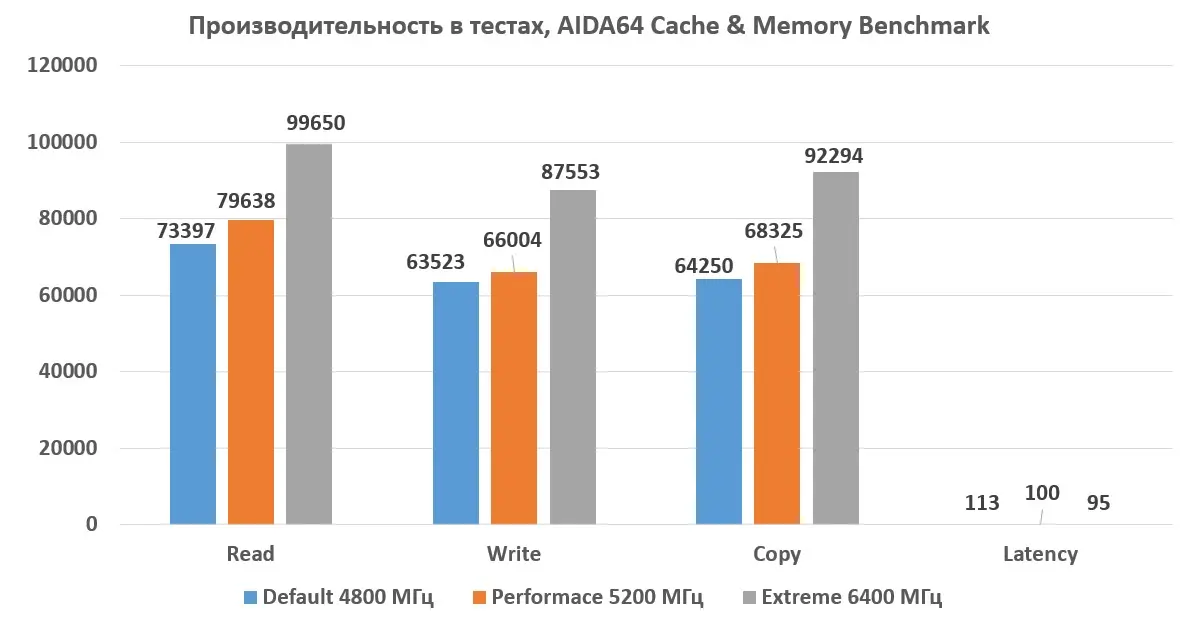

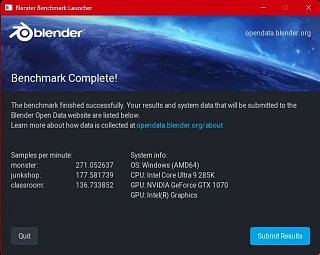

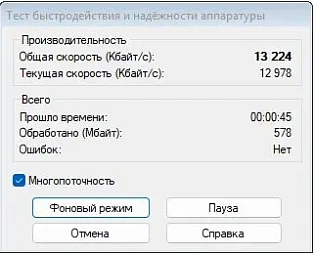

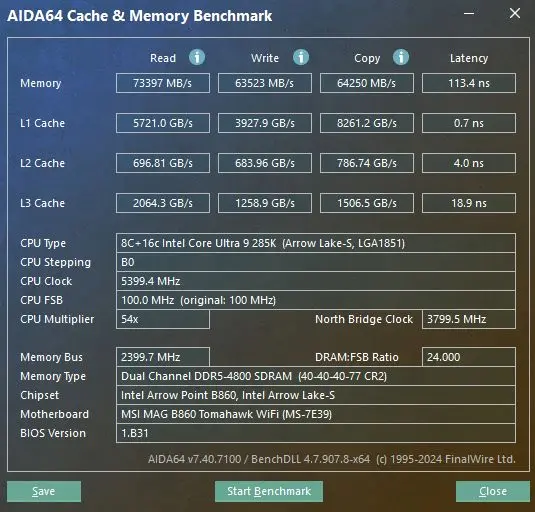

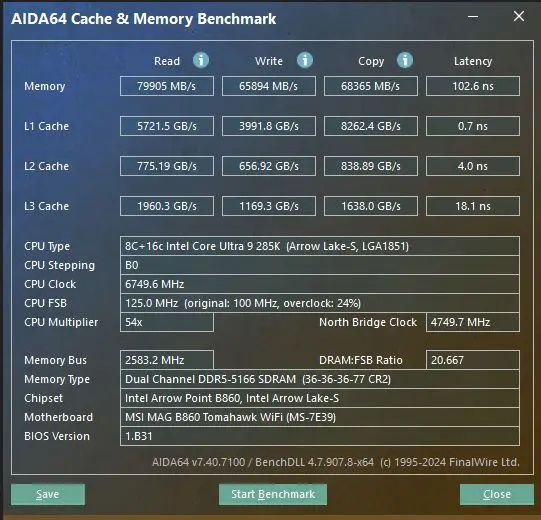

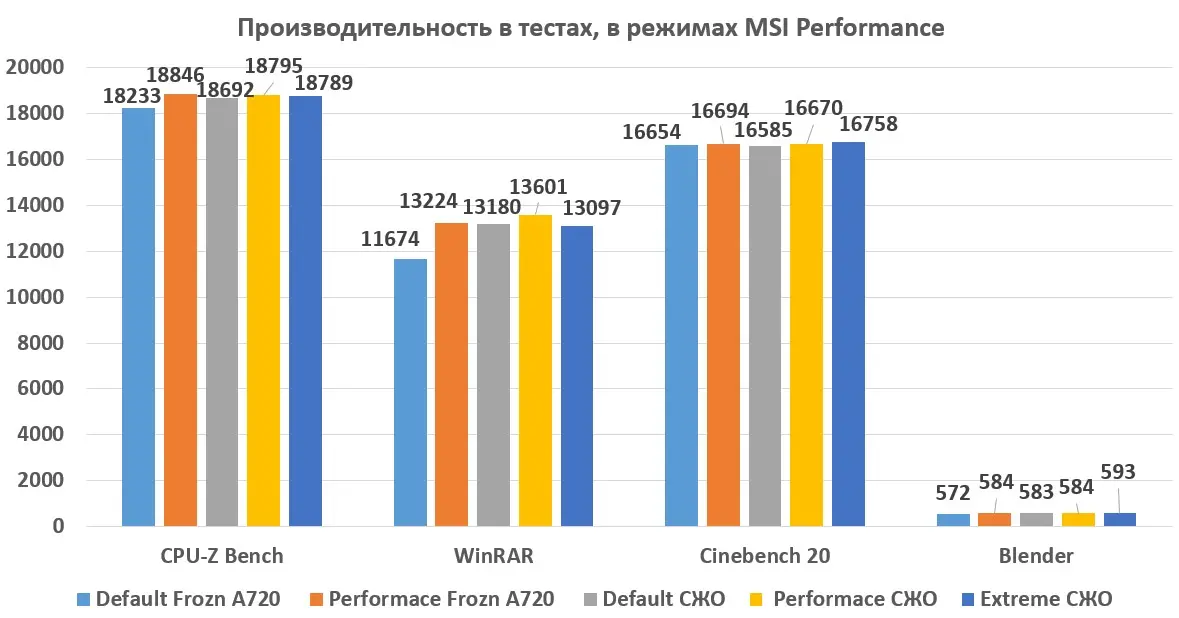

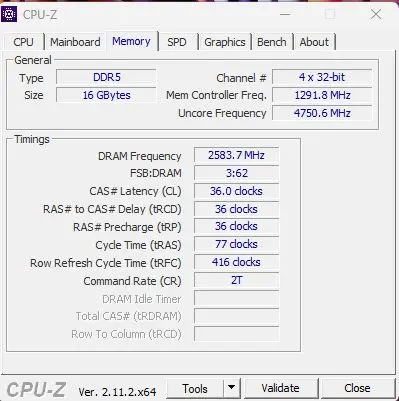

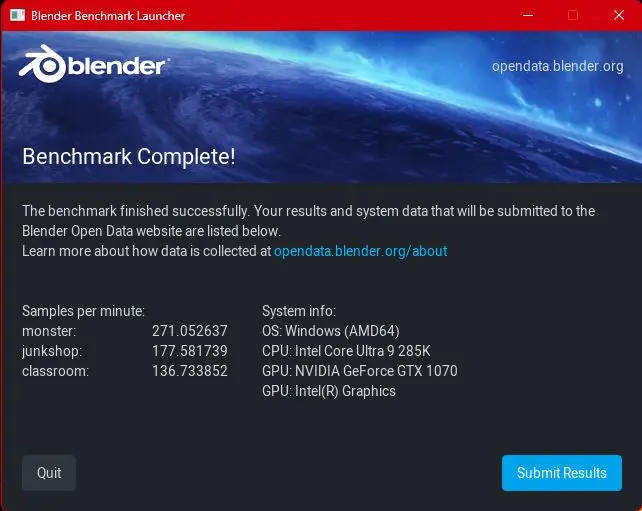

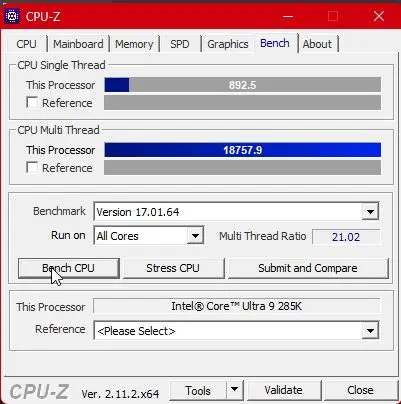

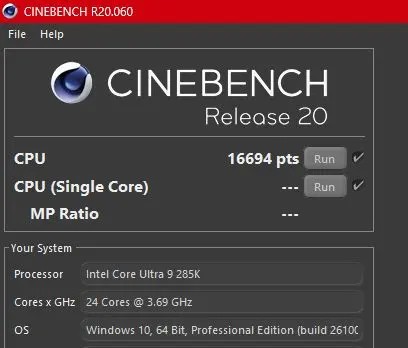

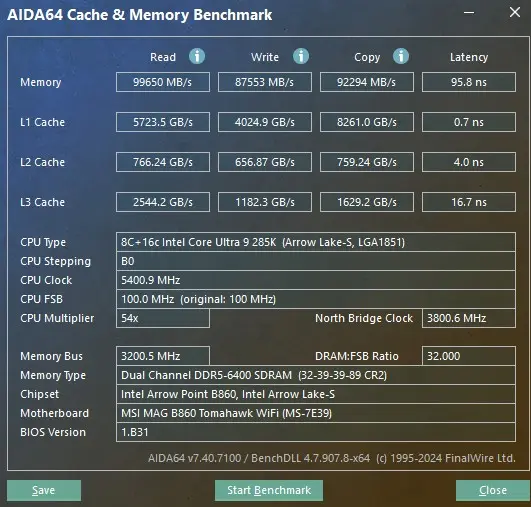

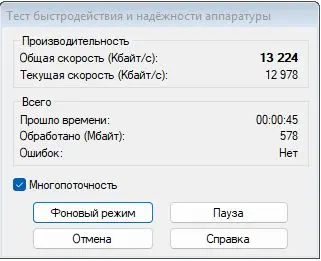

Проведем несколько тестов производительности памяти и CPU, полученных при всех описанных выше режимах.

В целом прибавка по производительности имеется, но она незначительная. Процессор и так работает на своих максимальных возможностях. А прибавка в температурах CPU около 100°С, независимо от системы охлаждения, делает применение режимов MSI Performace для тестового процессора необоснованным. Для менее производительных процессоров серий intel Core Ultra 7 или 5 включение этих режимов будет более оправдано.

Более выгодным на этих чипсетах видится использование более высокочастотной памяти. Здесь в синтетических тестах мы видим значительную прибавку, что может сказаться и на производительности в ряде приложений и игр.

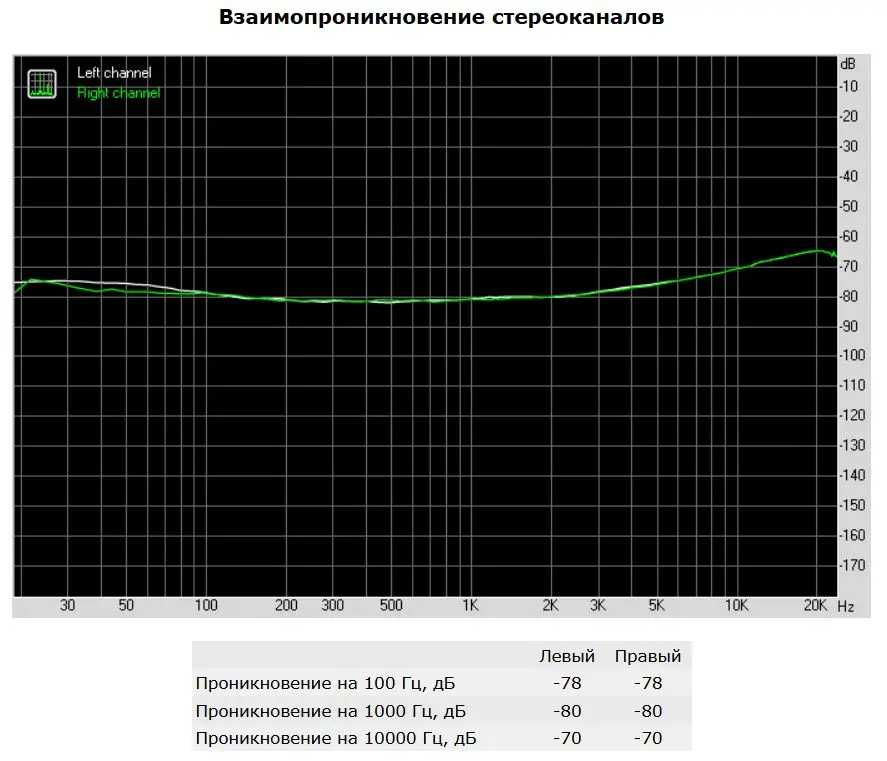

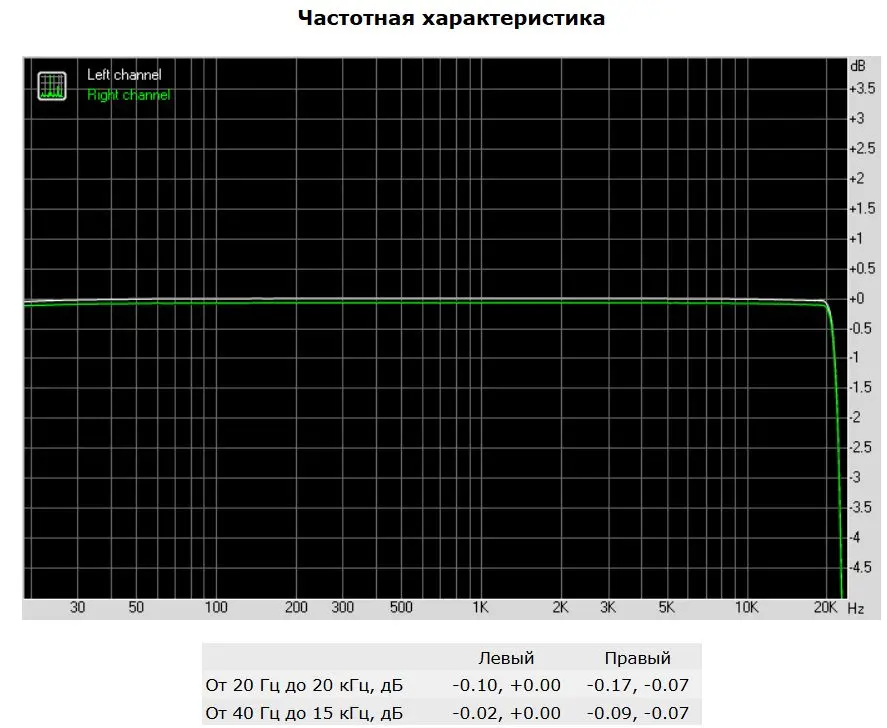

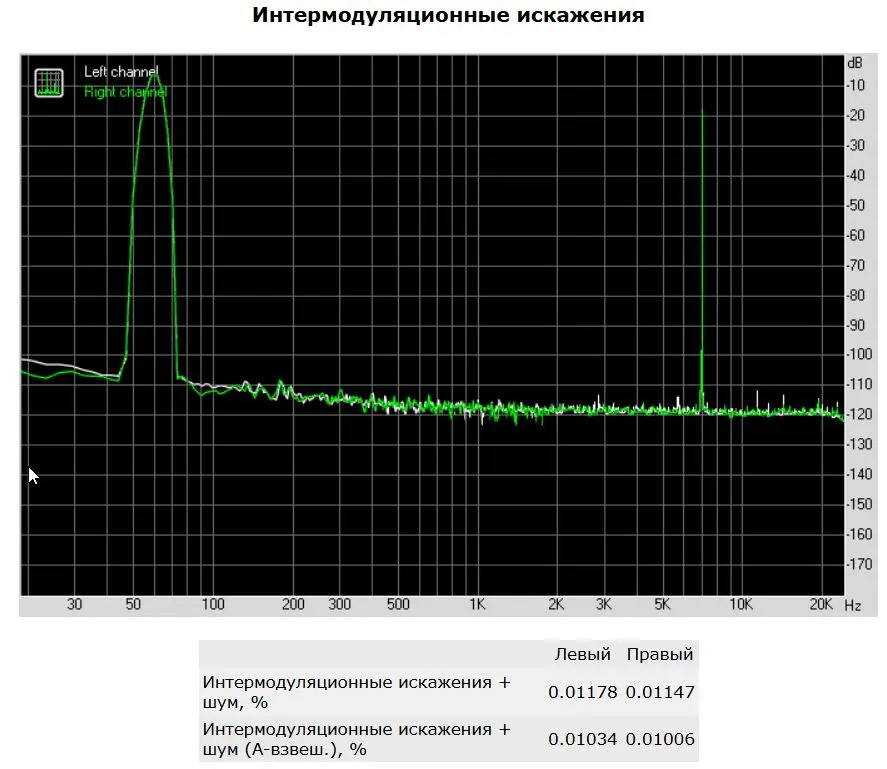

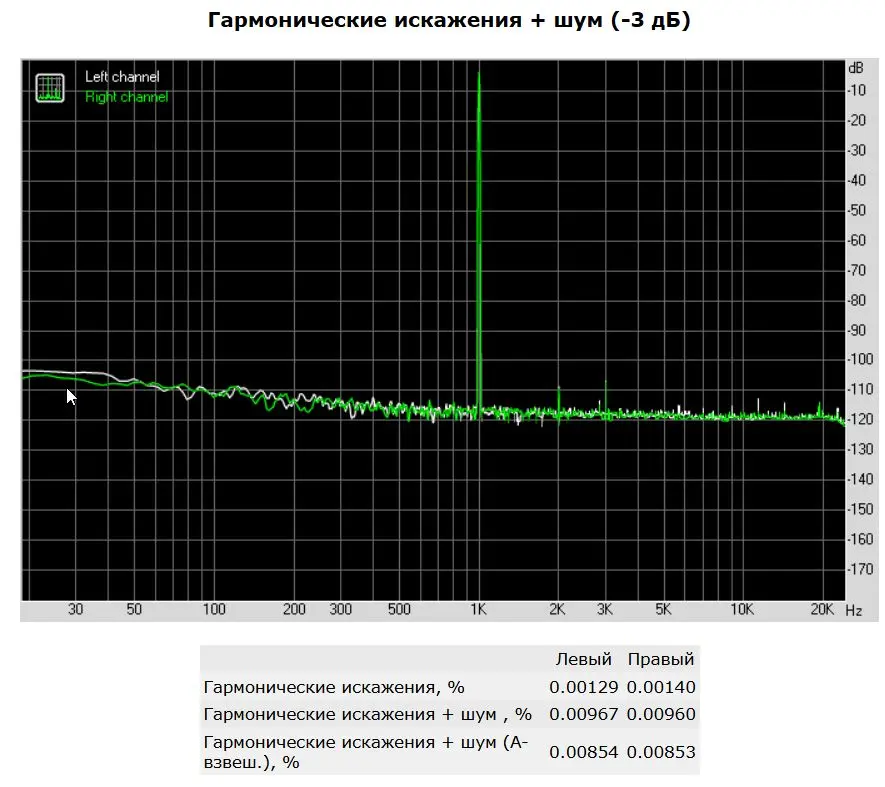

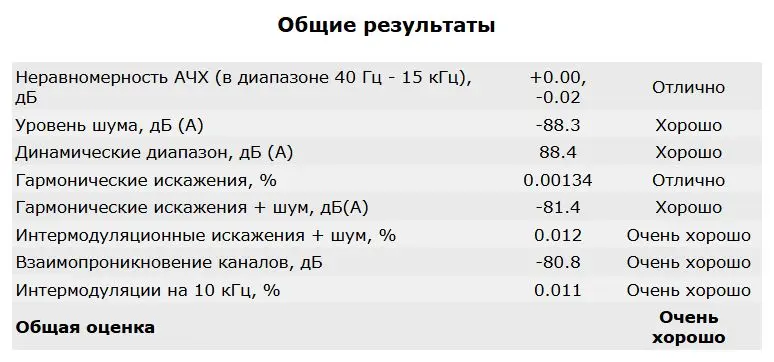

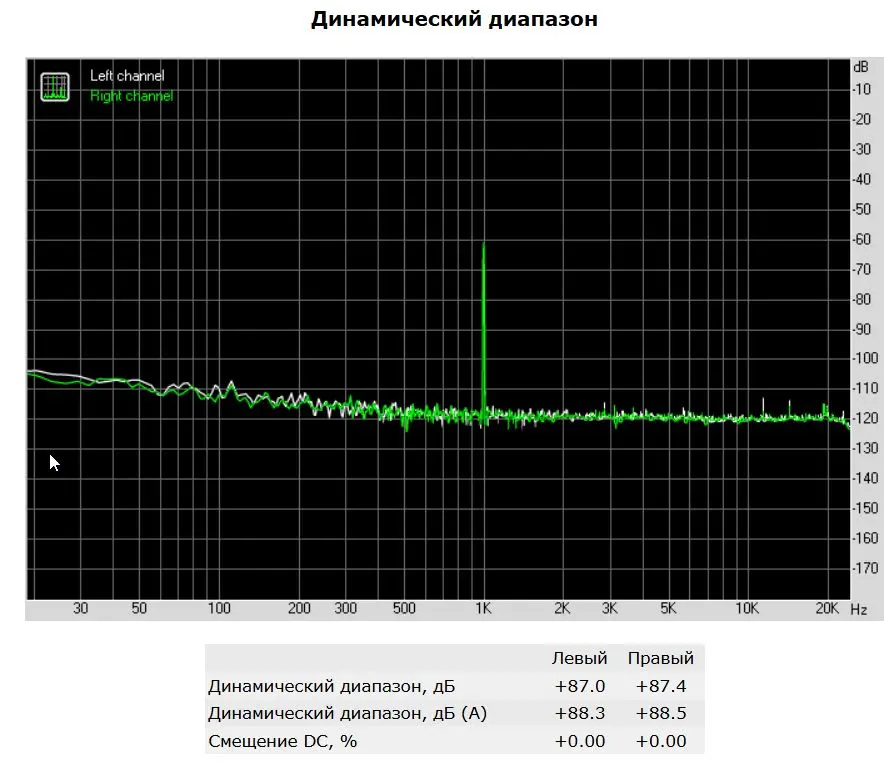

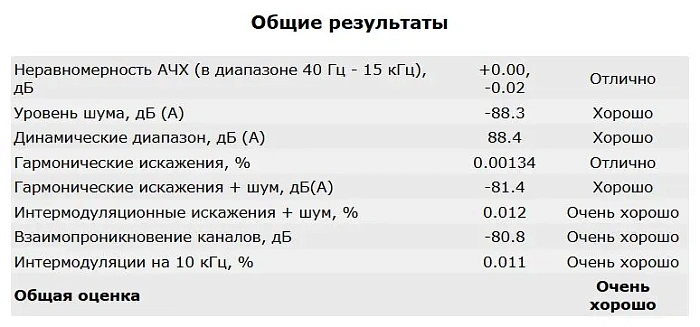

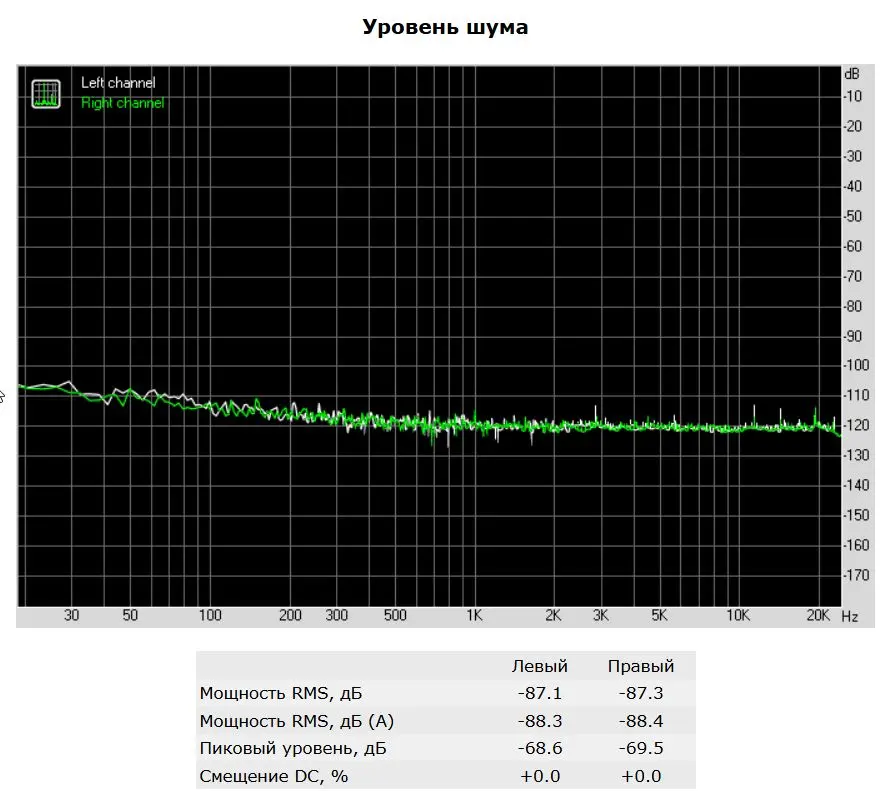

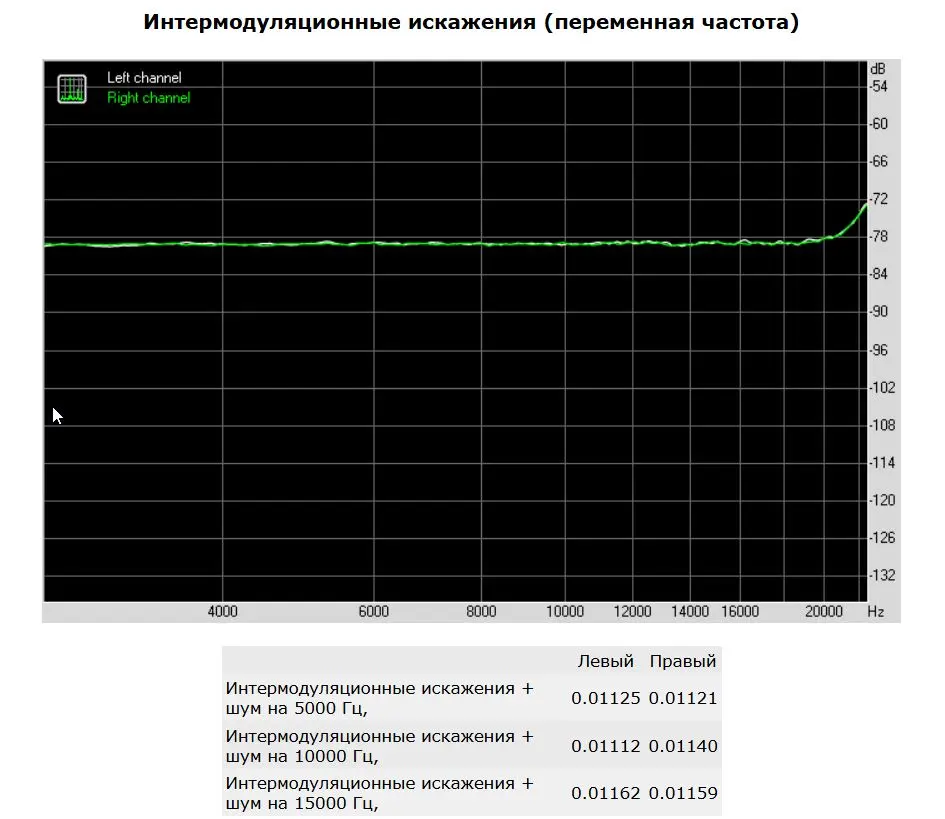

Тест аудиокодека в программе RMMA выдает общую оценку «Очень хорошо». В современных кодеках чаще можно увидеть оценку «Отлично», но для относительно бюджетной платы это хороший результат.

Заключение

Материнская плата MSI MAG B860 Tomahawk WiFi – это отличное решение для игровой или рабочей сборки на основе процессоров Core Ultra двухсотой серии. Низкая стоимость и наличие всех востребованных опций (многие функции и возможности даже превышают то, что встречается в среднебюджетных платах и характерны для более дорогих вариантов).

Можно отметить наличие порта USB4, слот PCI-E 5.0 ×16 не делит пропускную способность с разъемом М.2 Gen 5.0 ×4, что уже плюс. Хорошо реализованы фазы питания, имеется интеллектуальный режим повышения производительности и хорошие возможности по разгону модулей памяти.

У платы хорошо реализовано пассивное охлаждение зоны VRM и накопителей. Имеется множество портов USB, разъемов для вентиляторов и RGB-подсветки.

Из дополнительных возможностей реализованы кнопки сброса и перепрошивки BIOS, индикация этапов загрузки.

Плата оснащена современным вариантом Wi-Fi адаптера, скоростным LAN портом, но, к сожалению, устаревшим аудиокодеком.
