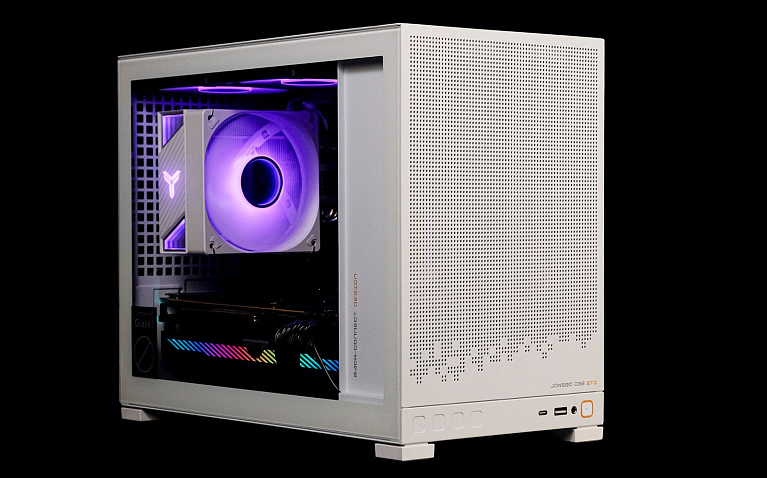

Обзор корпуса Jonsbo D32 STD White

Jonsbo D32 STD – компактный корпус формата mini-Tower, поддерживающий материнские платы mATX и Mini-ITX. Модель имеет боковую стенку из закалённого стекла, расположение блока – верхнее, поддерживаются не только SFX блоки, но и ATX. При небольших габаритах (207x314x395 мм) Jonsbo D32 STD может вместить видеокарты длиной до 365 мм, СЖО до 240 мм и процессорные кулеры высотой до 164 мм, а также в корпусе найдётся место дополнительно для трёх вентиляторов 120 мм. На рынке модель представлена в двух цветах – белом и чёрном.

Характеристики

Комплектация

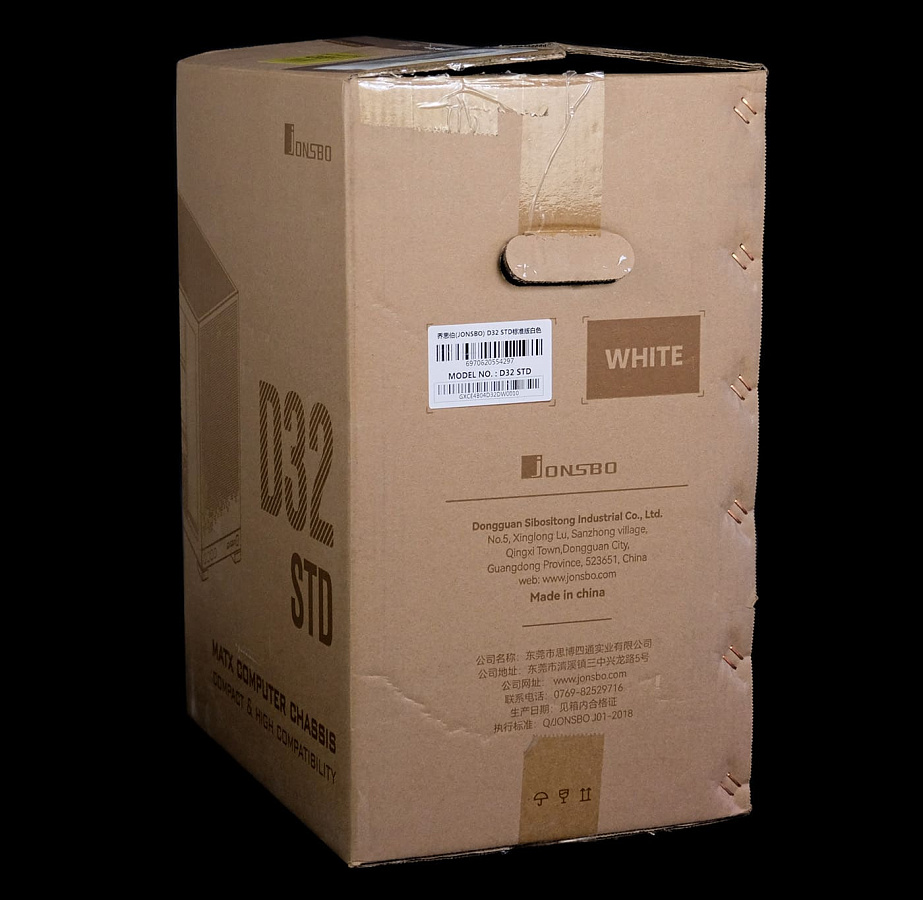

Jonsbo D32 STD поставляется в картонной коробке с информацией о модели и изображением модели. В нашем случае это вариант в белой расцветке.

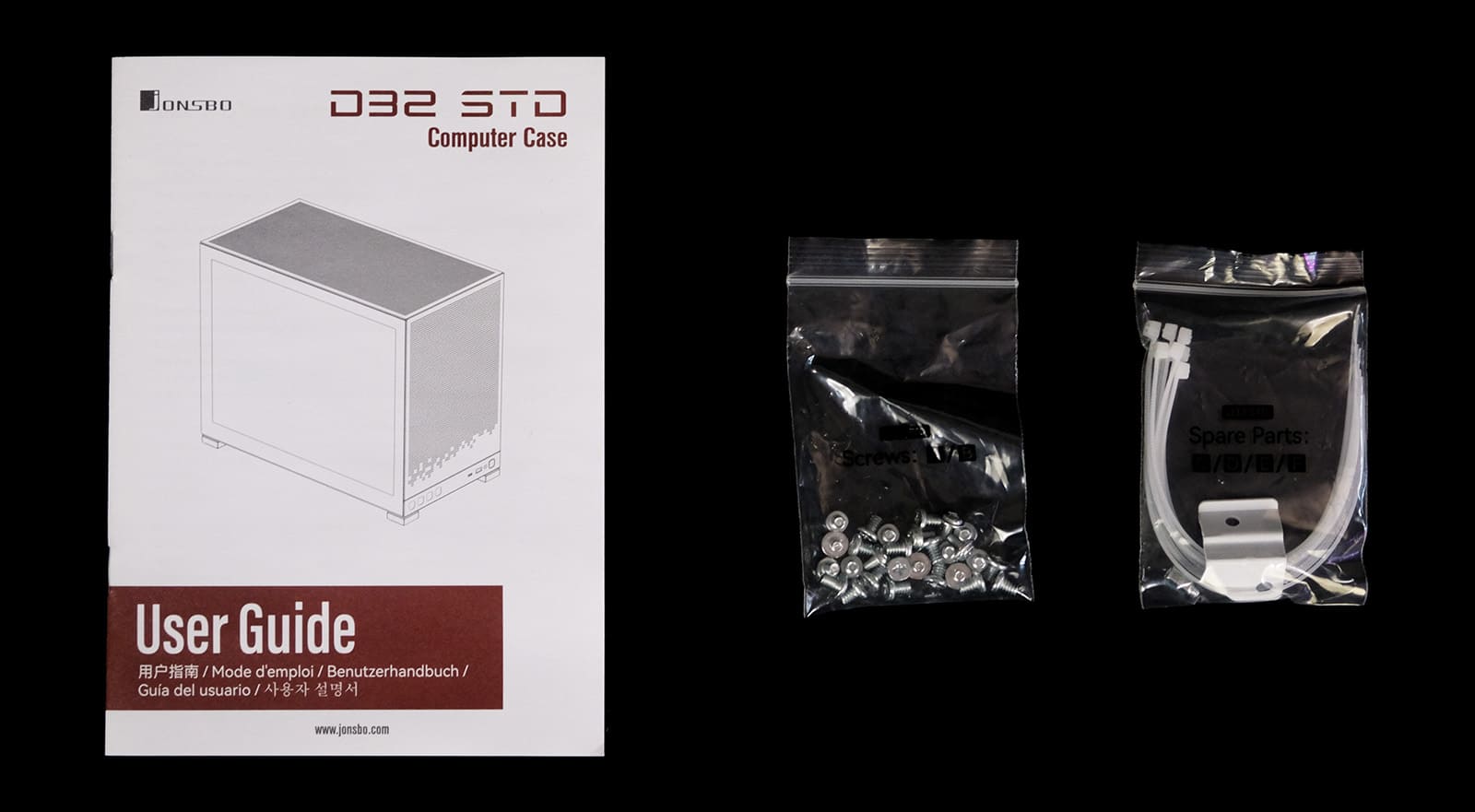

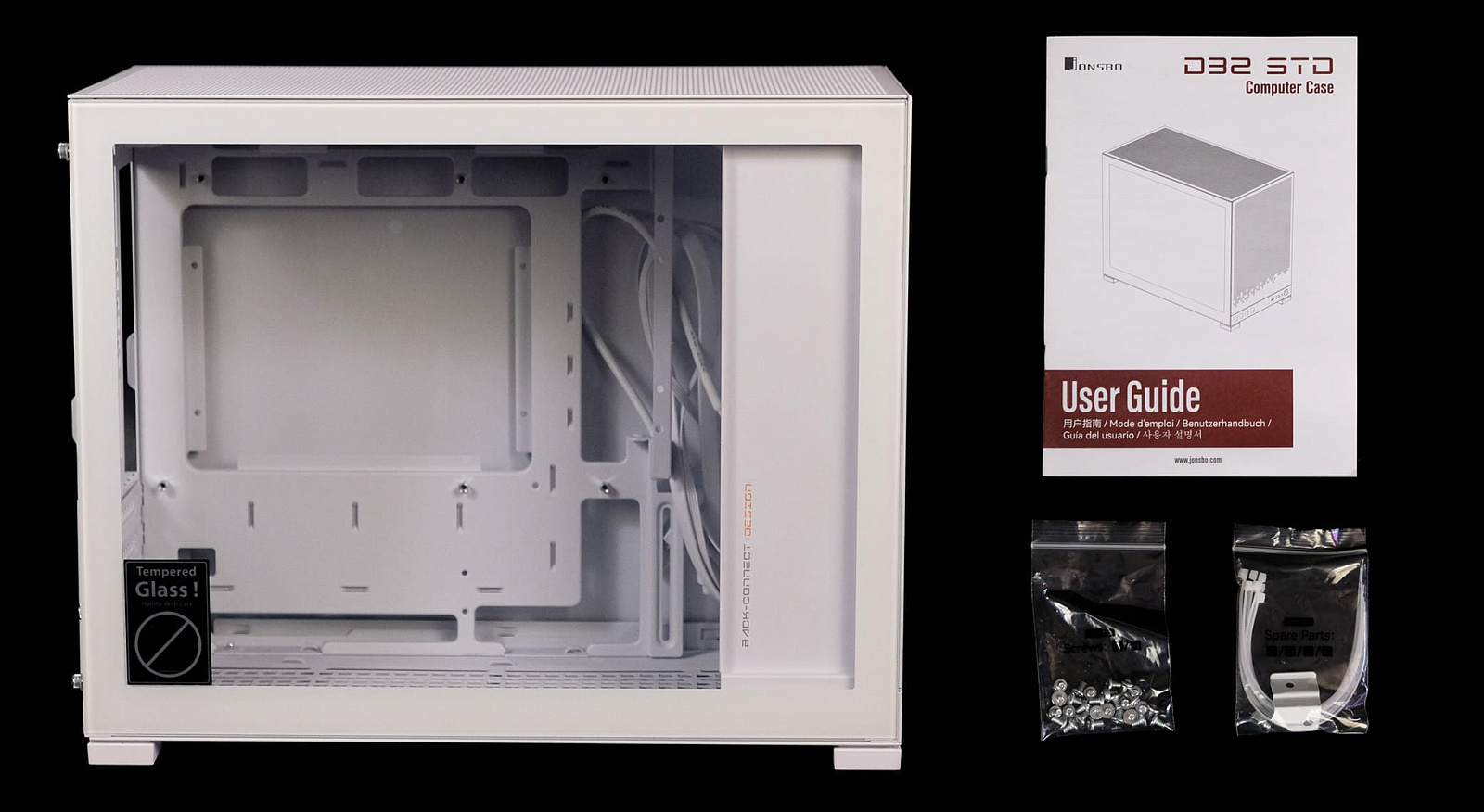

Комплектация стандартная для бюджетных корпусов – скромный набор крепежа с пластиковыми хомутами для укладки кабелей и руководство пользователя.

Внешний вид и особенности

Jonsbo D32 STD White смотрится вполне логично в модельном ряду mini-Tower корпусов бренда – он хорошо вписывается в общий дизайн линейки, но имеет слегка обновлённый внешний вид. Отличаются некоторые элементы оформления, а также улучшена эргономика интерьера. По размерам корпус, кажется, больше ориентирован именно на Mini-ITX (207x314x395 мм).

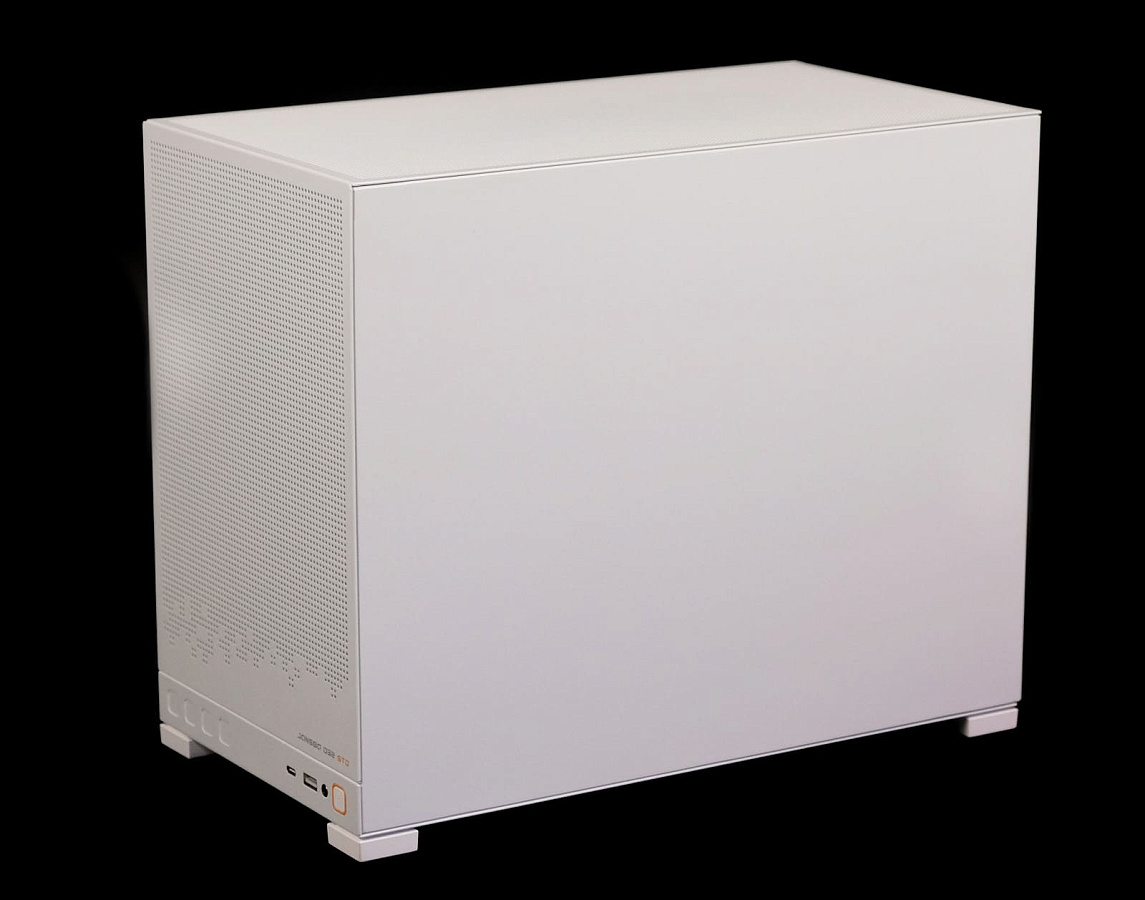

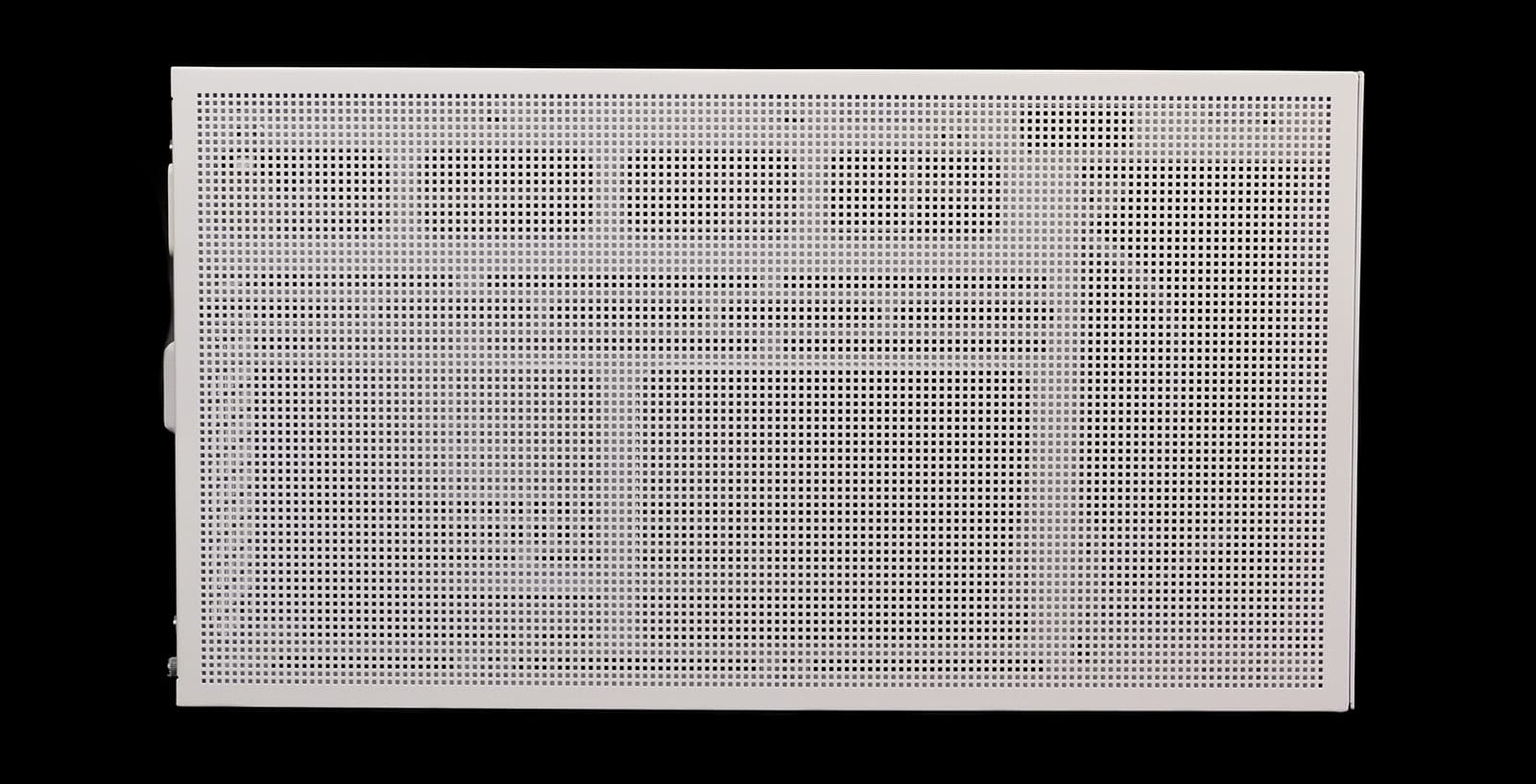

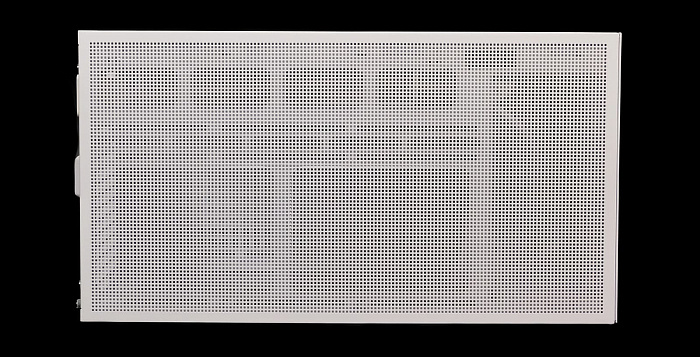

Боковая стенка из закалённого стекла 3 мм, без тонировки. По краю стекла белая рамка. Переднюю зону корпуса закрывает декоративная заслонка. Вторая стенка – глухая, без решёток. Металл корпуса средний по толщине – 0,7 мм.

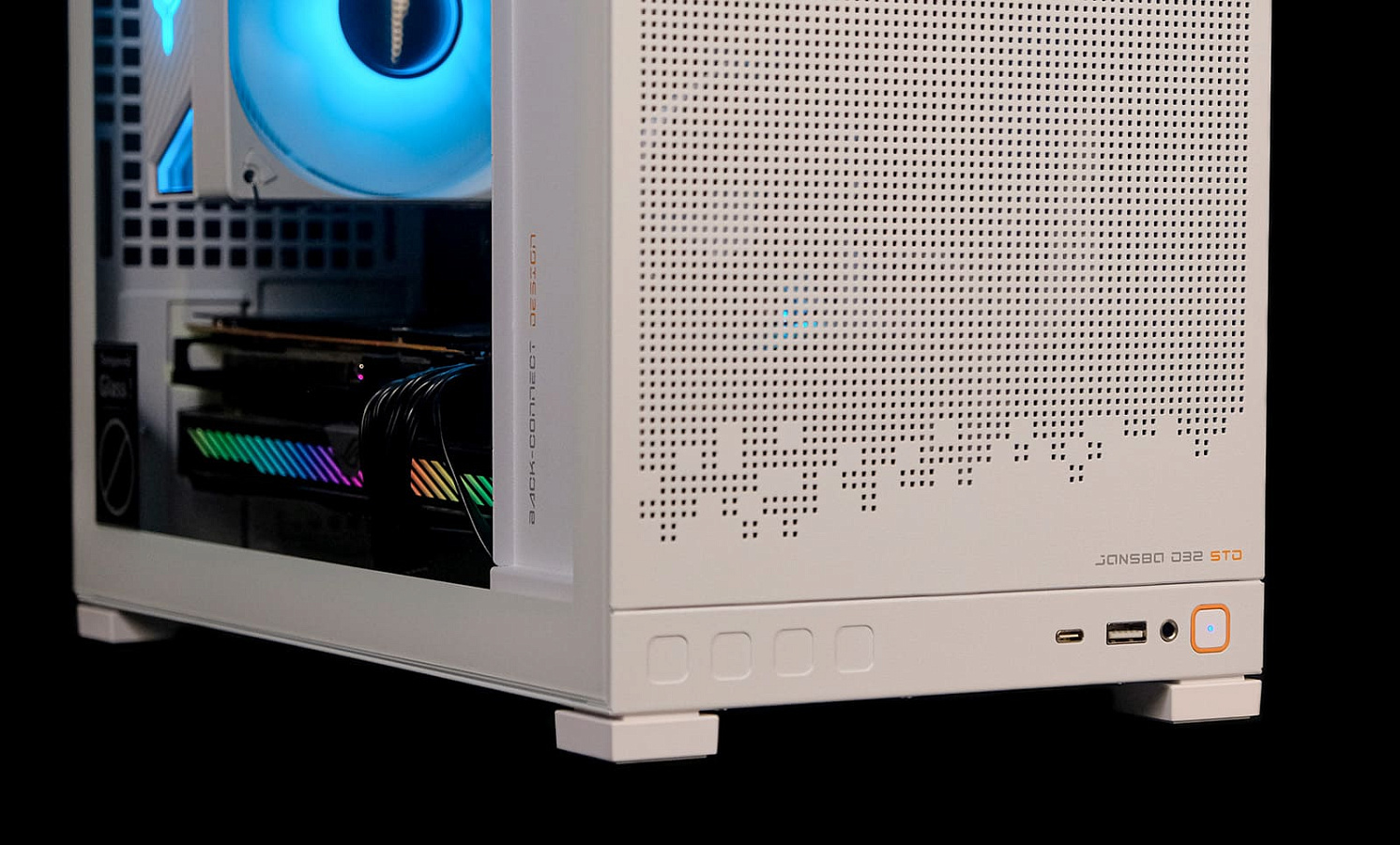

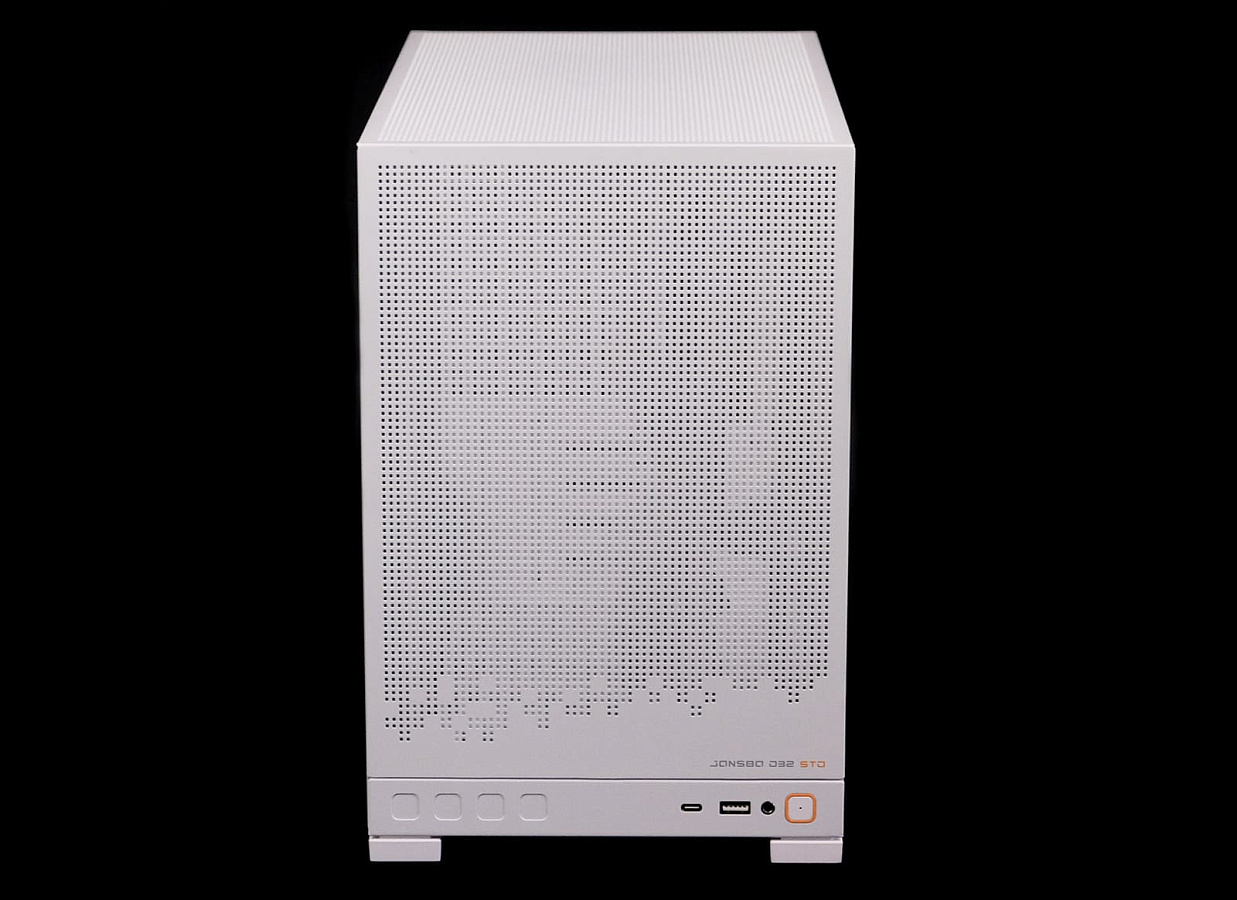

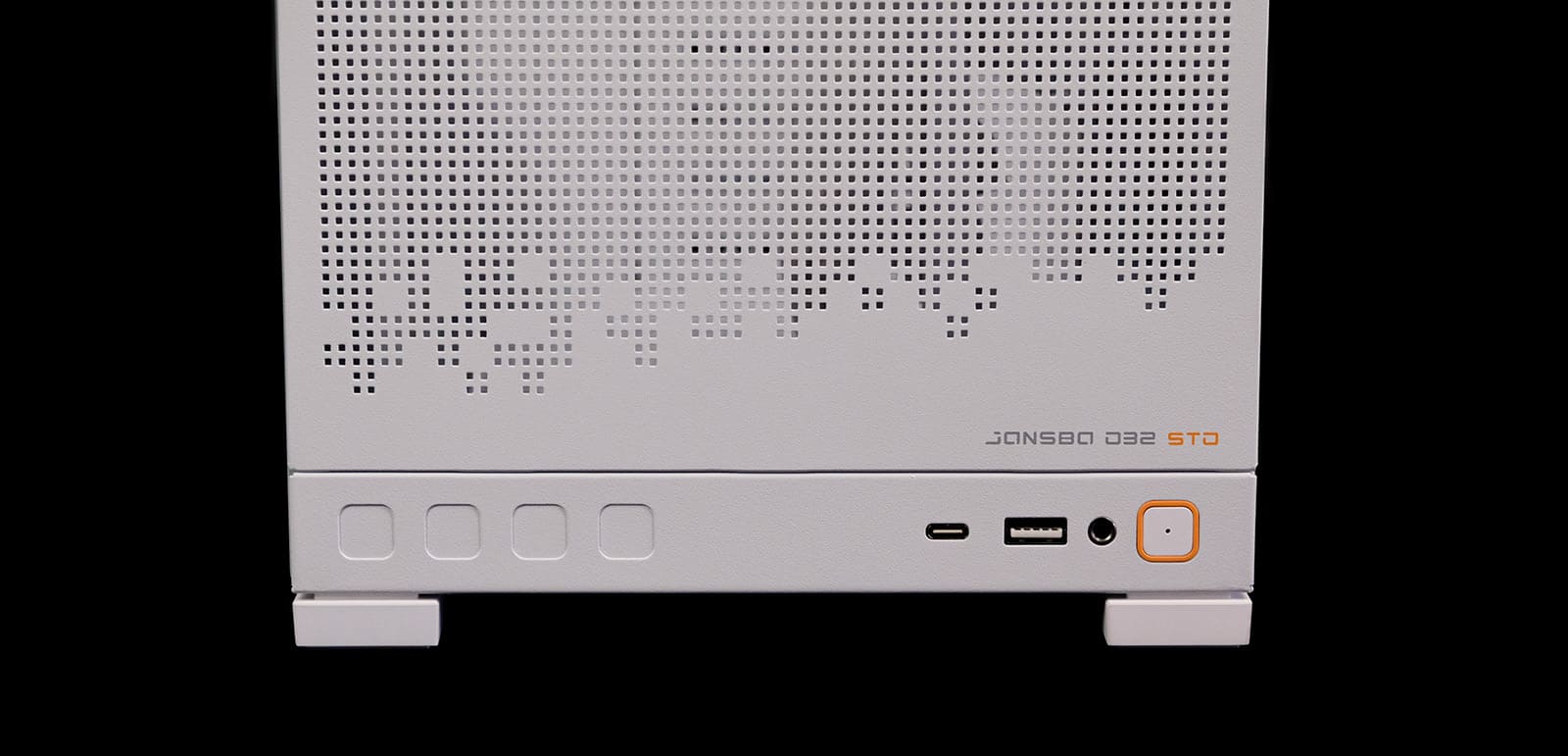

На фронтальной стенке снизу расположена контрольная панель – на неё выведены кнопка включения и разъёмы: комбинированный 3,5 мм аудио-порт, а также по одному USB 3.0 и USB Type-C. Стенка не съёмная, но почти всю её поверхность занимает перфорация в виде решётки – достаточно крупные отверстия должны обеспечить хорошую вентиляцию. Пылевого фильтра на ней нет.

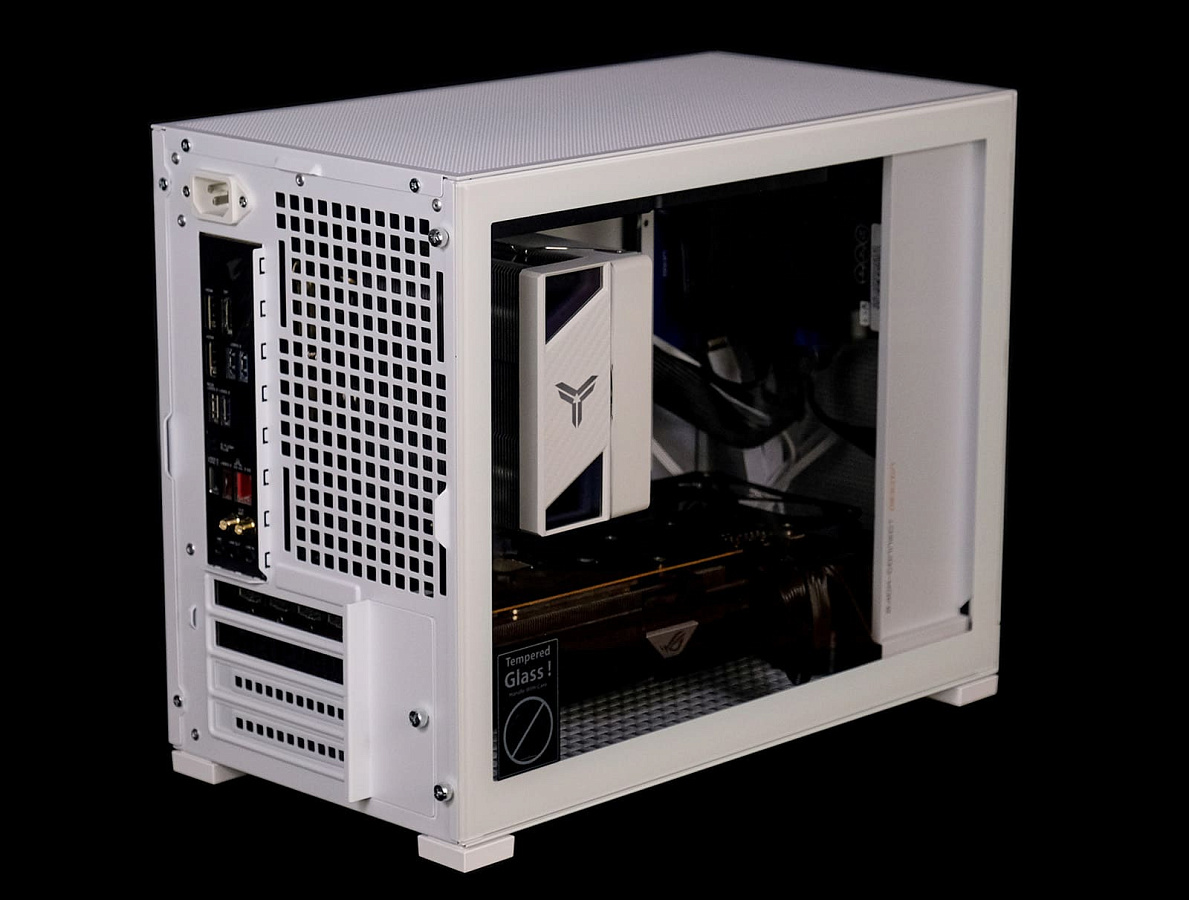

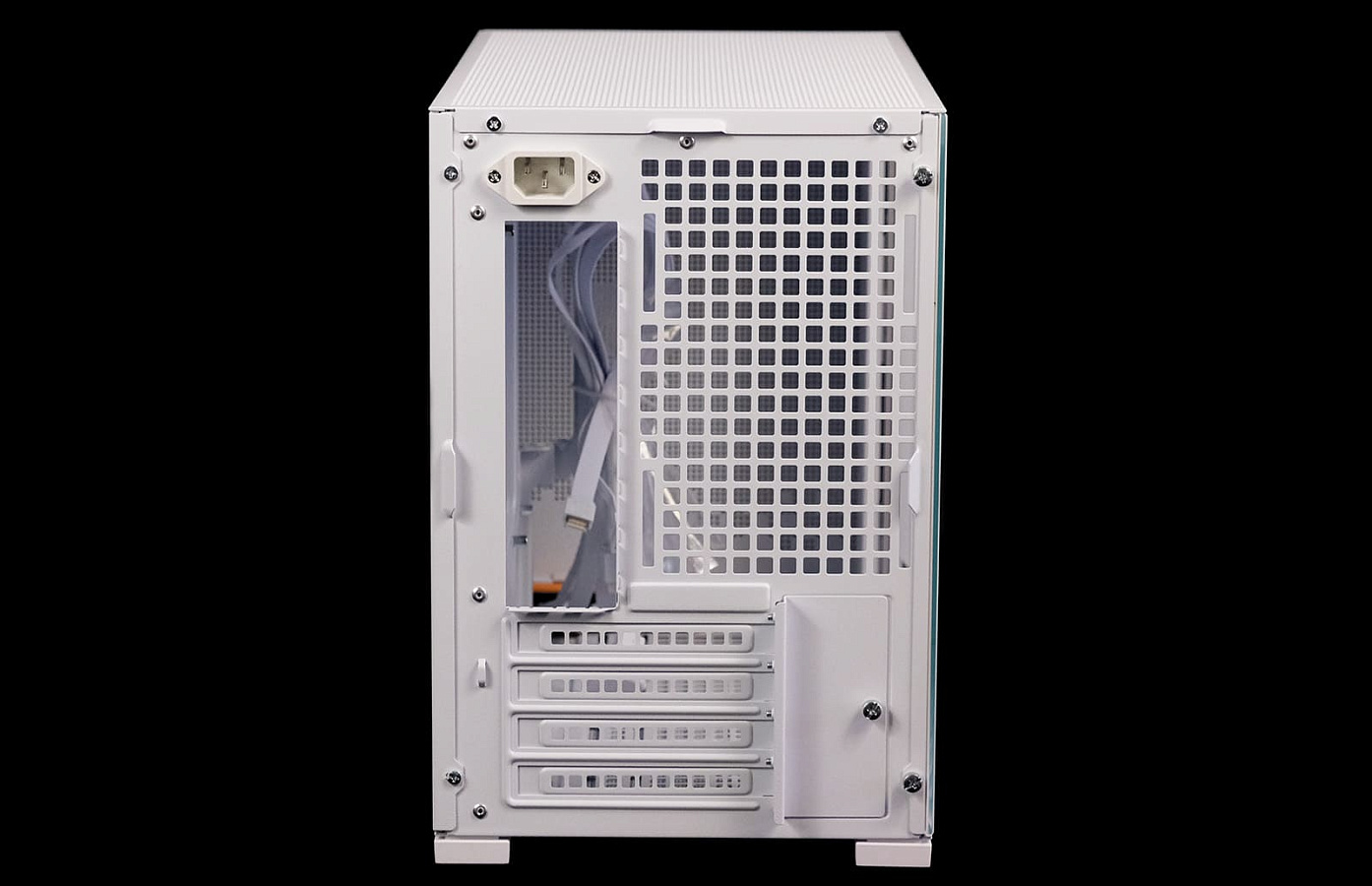

Поскольку блок питания в корпусе расположен в передней части, то на заднюю стенку вынесен удлинитель кабеля питания – разъём расположен в самой верхней части. На задней стенке корпуса за крупной решёткой есть место для вентилятора 120 мм. Всего доступно 4 слота расширения.

Верхняя крышка у Jonsbo D32 STD полностью решётчатая, с местом под СЖО 240 под ней.

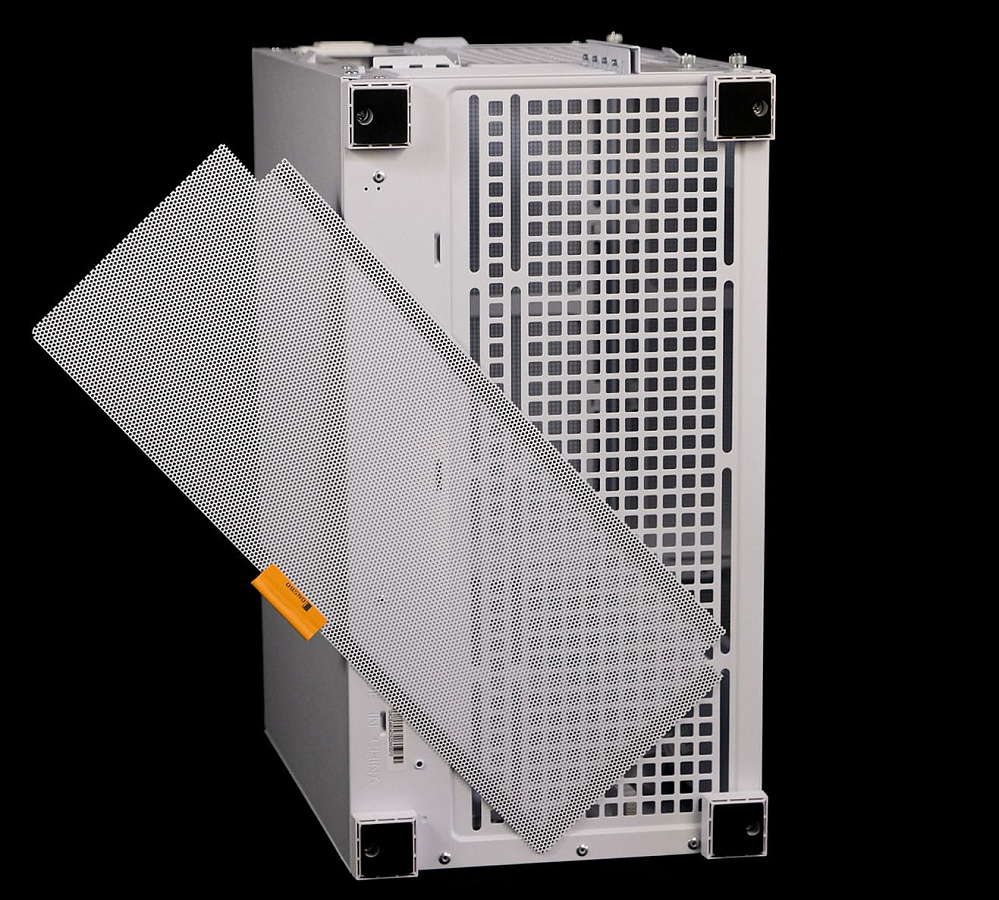

Единственный пылевой фильтр на магнитах расположен снизу. Он выполнен также в виде достаточно крупной решётки и имеет «язычок» для удобства извлечения сбоку из-под системного блока. Ножки корпуса съёмные, высотой примерно 15 мм и снабжены мягкими накладками.

Интерьер

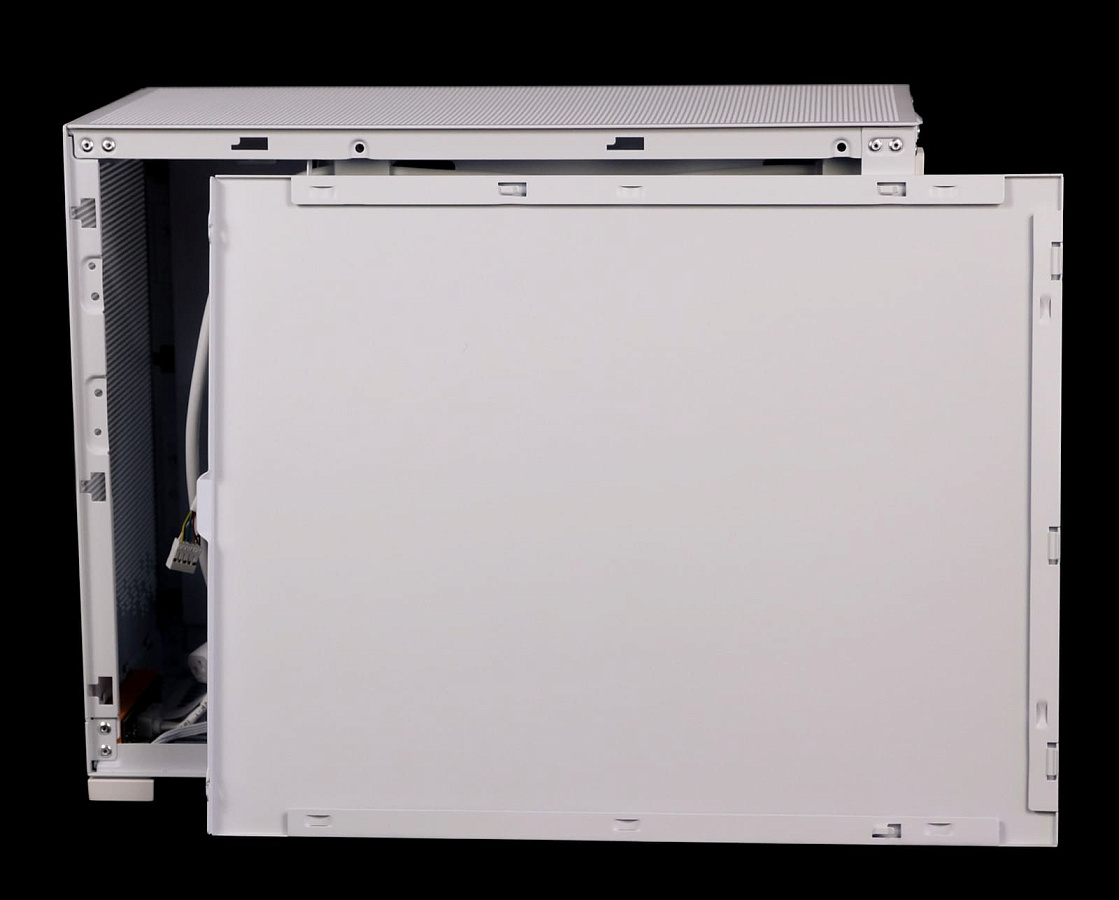

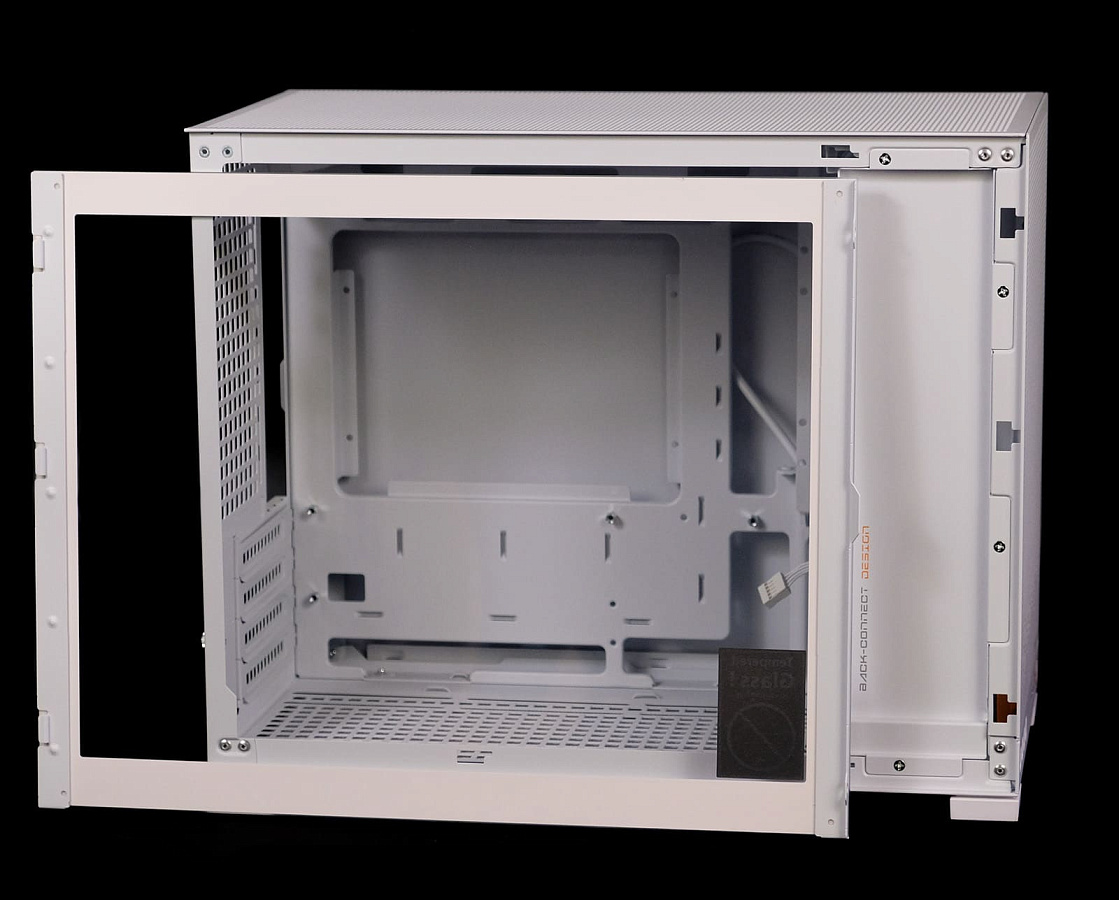

Посмотрим на организацию интерьера Jonsbo D32 STD. Корпус можно отнести к бюджетному сектору, и вынужденная «экономия» производителя отразилась здесь на креплении стенок – винтами с головками под пальцы крепится только левая стеклянная стена, а все остальные прикручены двумя винтами каждая, что не очень удобно.

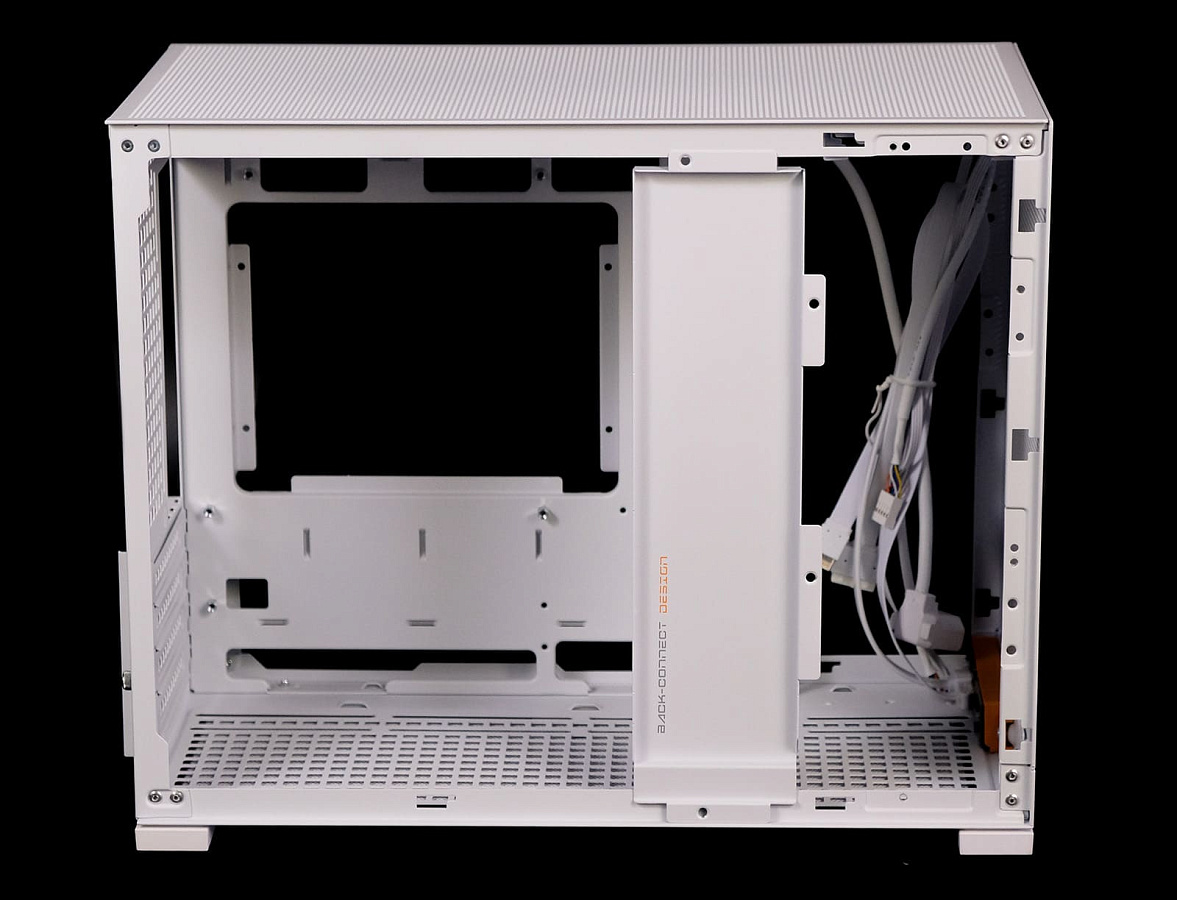

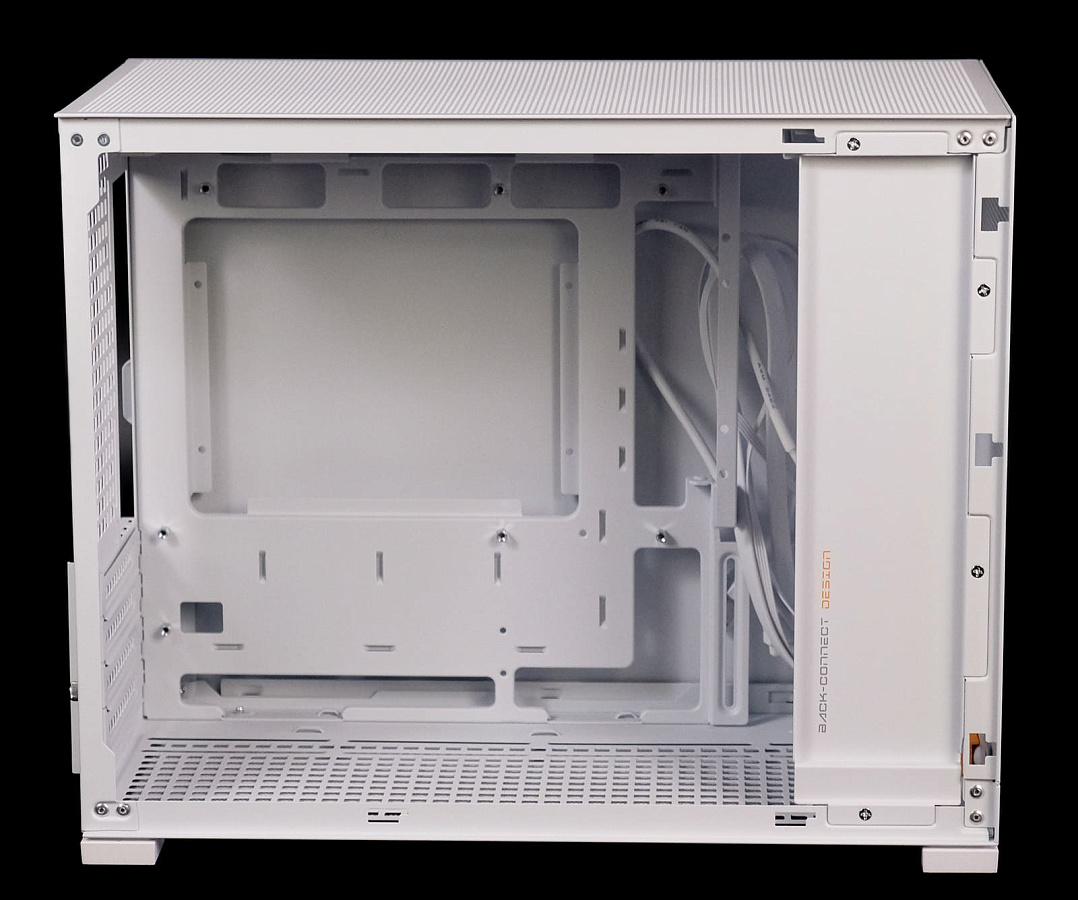

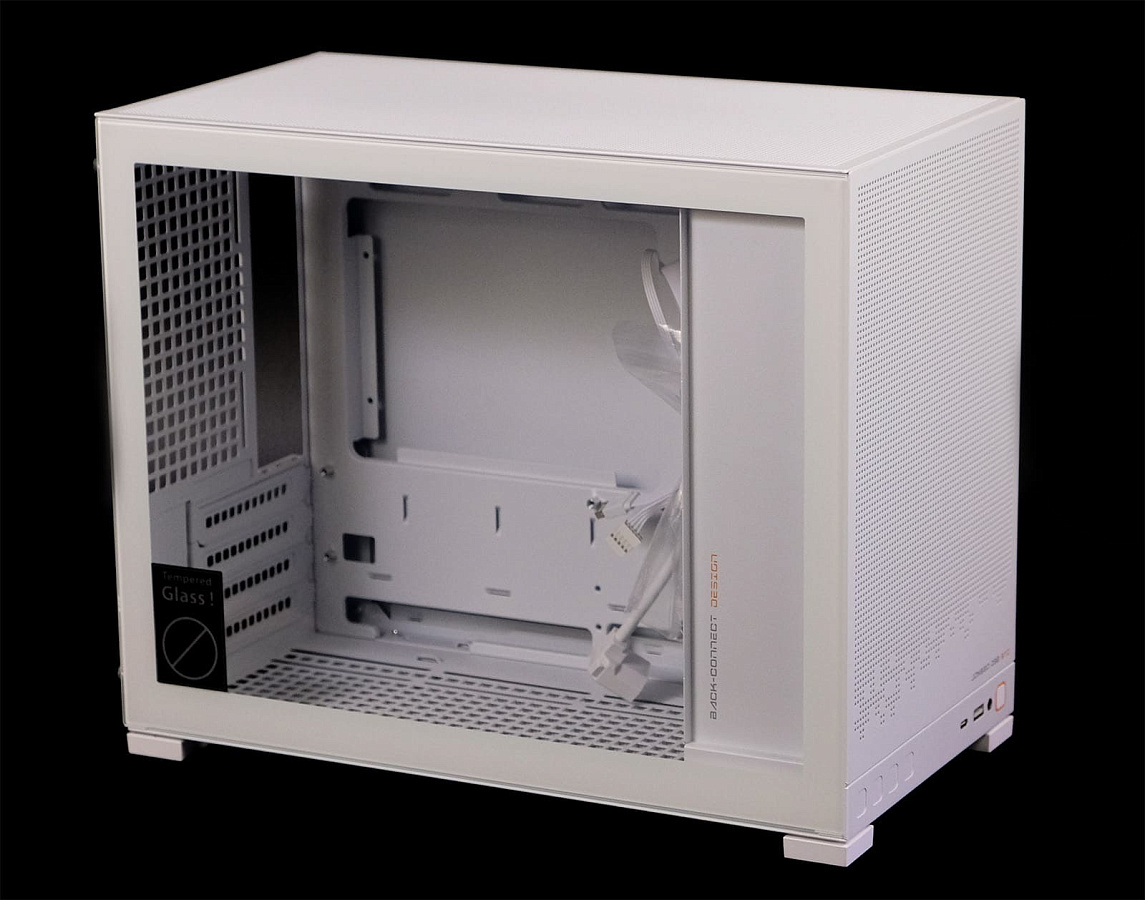

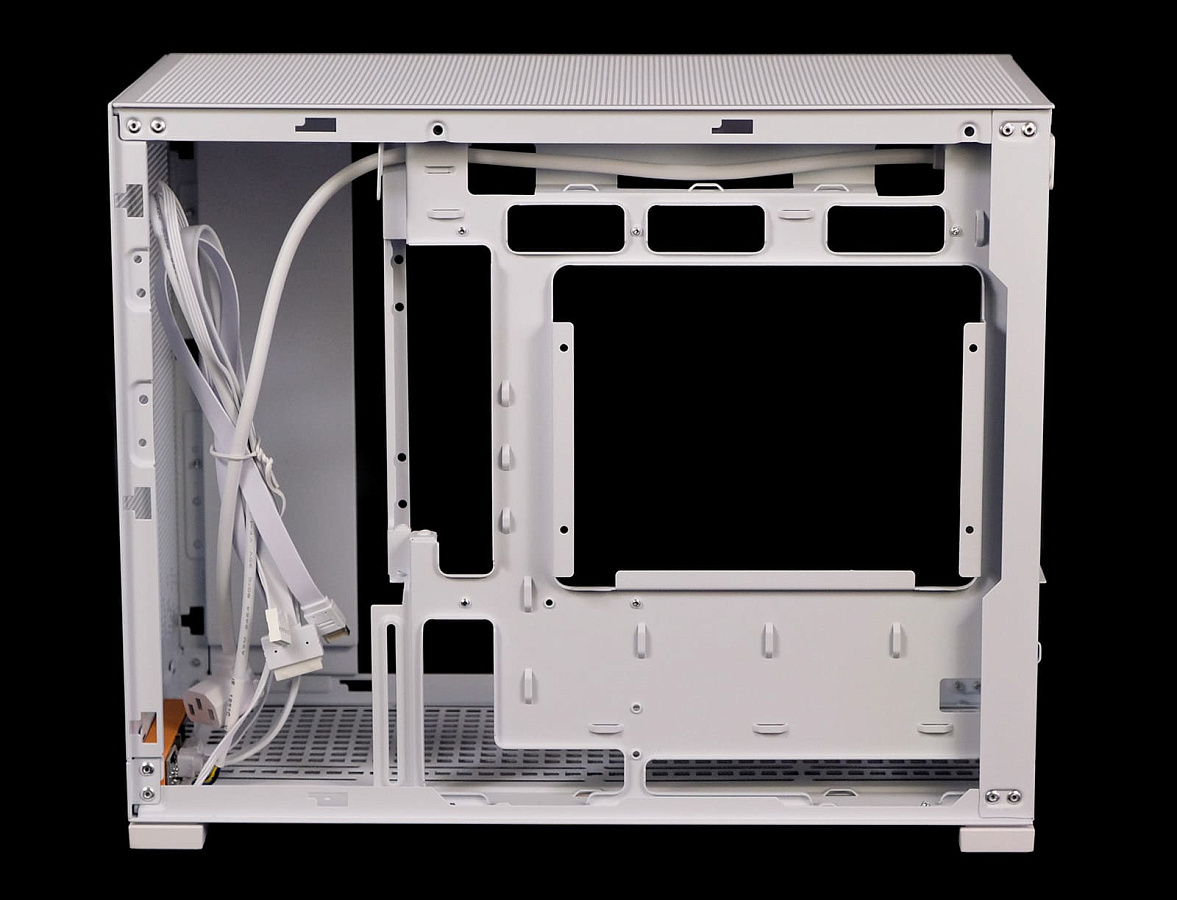

Сняв боковую стенку, видим обилие отверстий для проводки кабелей в стойке материнской платы, а также закрытую декоративной заслонкой область для блока питания – а значит, лишние кабели можно будет эстетично скрыть. Радует, что отнеслись внимательно к мелким деталям – например, кабели от контрольной панели белого цвета, совпадающего с цветом корпуса.

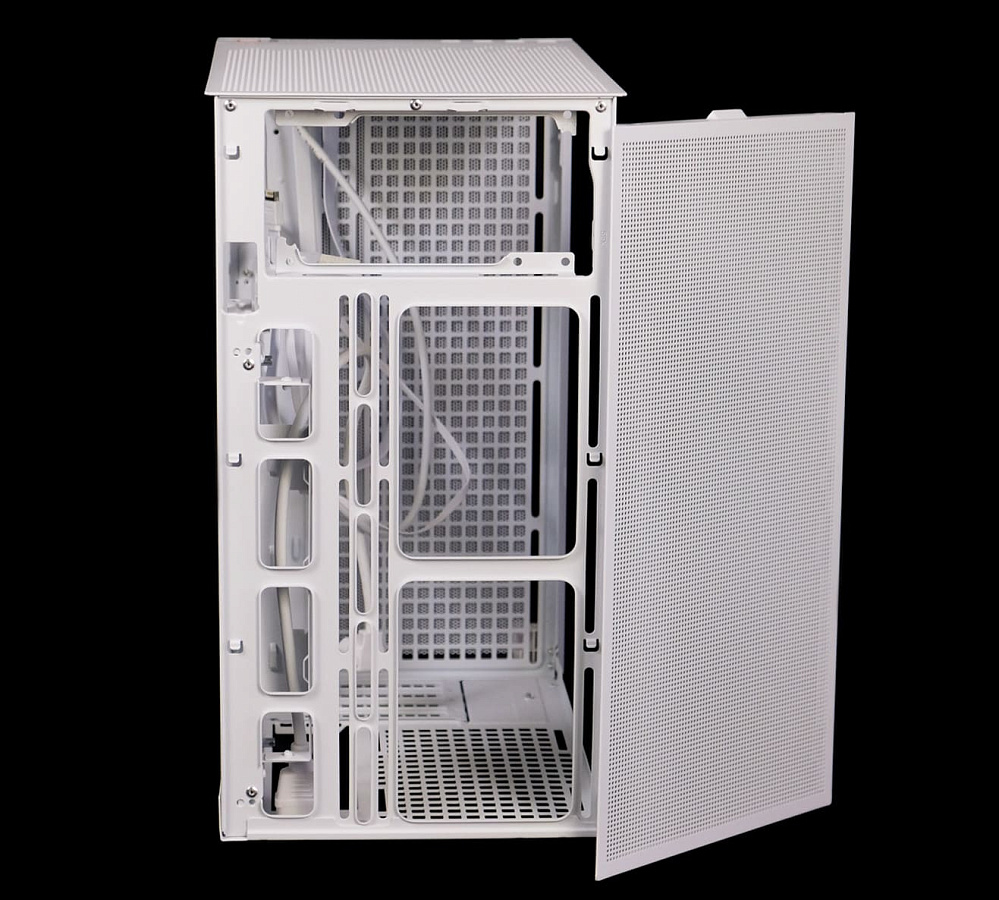

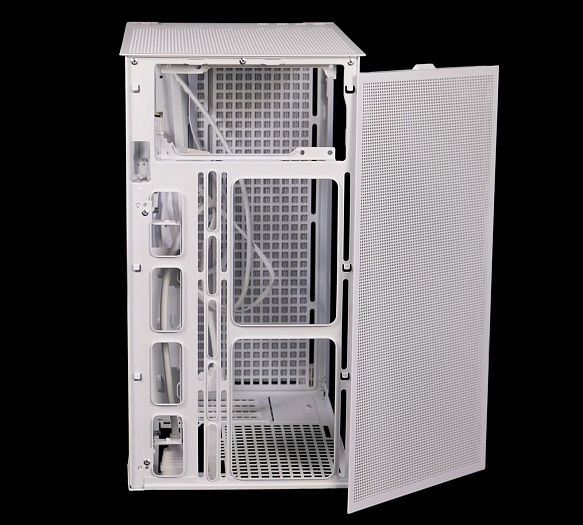

За стойкой платы есть достаточно места для прокладки кабелей – сверху предусмотрен канал, которого, кроме удлинителя кабеля питания, хватит для питания процессора и кабелей СЖО/вентиляторов. Также по всей стойке есть крепления для хомутов и утяжки связок кабелей. Снизу могут быть установлены до 3 вентиляторов 120 мм или 2х 140 мм.

Интересной особенностью является поддержка плат со скрытым подключением Back Connect – но только для формата mATX.

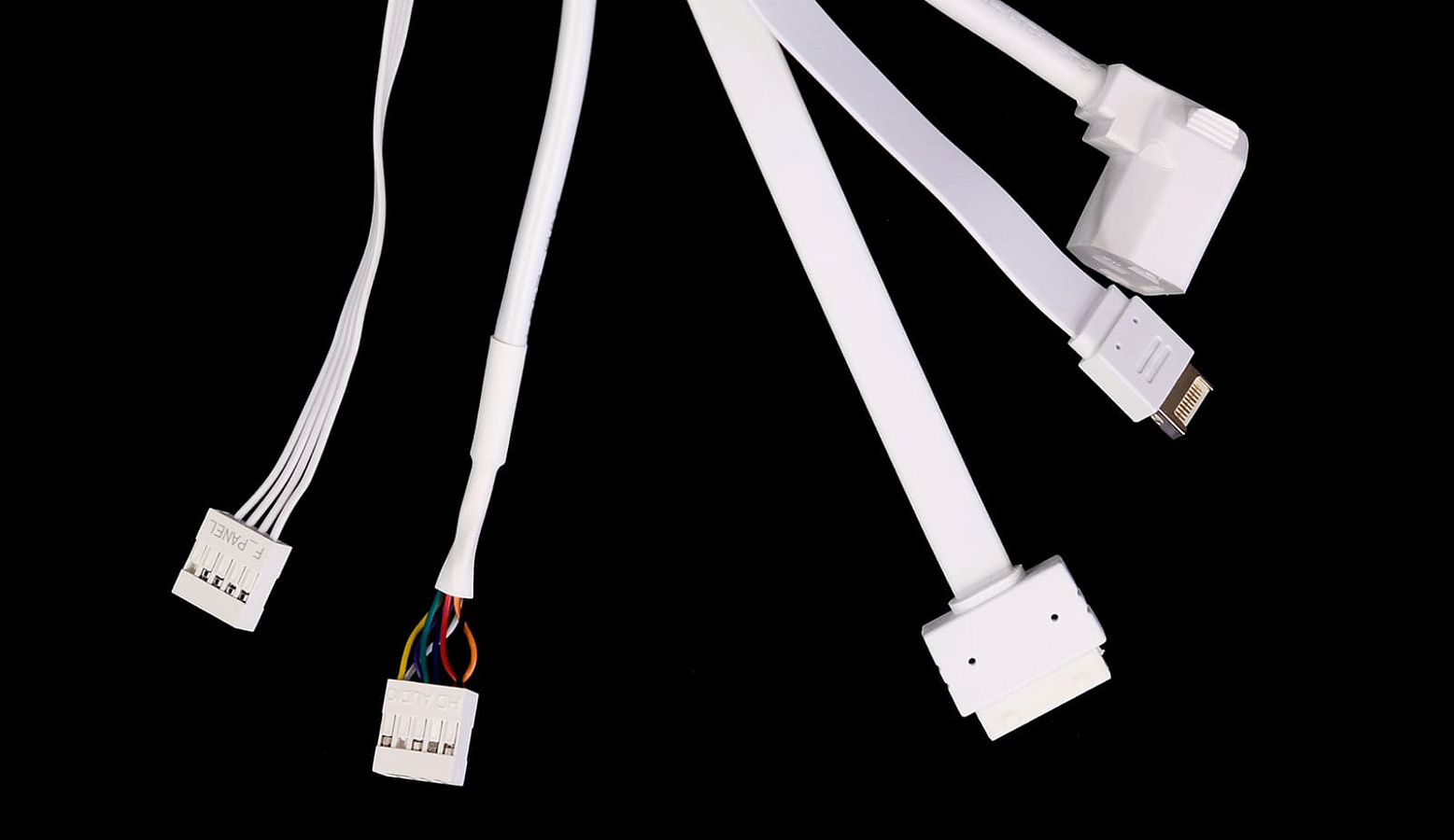

В Jonsbo D32 STD могут быть одновременно установлены один 3,5” HDD-накопитель и два 2,5” накопителя – они крепятся на стойку платы сзади и за блоком питания вертикально. От контрольной панели идут 4 кабеля – коннекторы USB 3, USB-C, а также HD-audio и F_panel.

Сняв верхнюю стенку, видим места для крепления СЖО до 240 мм или 2х120/2х140 мм вентиляторов. Спереди окно для установки блока питания – поддерживаются как SFX, так и ATX форматы.

Сзади заглушки слотов расширения съёмные, на винтах. Боковая заслонка съёмная, держится одним винтом с головкой под пальцы.

Сборка системы

Соберём в Jonsbo D32 STD тестовый стенд. Конфигурация будет следующая:

• Материнская плата mini-ITX GIGABYTE В550I AORUS PRO AX;
• Процессор Ryzen 7 2700X 4 ГГц;
• Кулер JONSBO CR-1000 V2 PRO ARGB White;
• Оперативная память Patriot Viper 4 Blackout 2х16 ГБ 3200 МГц;
• Видеокарта AMD Radeon RX 6700 XT ROG STRIX GAMING 12 ГБ;
• Накопитель m.2 2280 ADATA Falcon 512 ГБ;
• Накопитель SATA SSD 2,5” GOODRAM CX400 512 ГБ;
• Блок питания SFX Silverstone SX650 650 Вт;
• Корпусной вентилятор Jonsbo ARGB 120 мм х2.

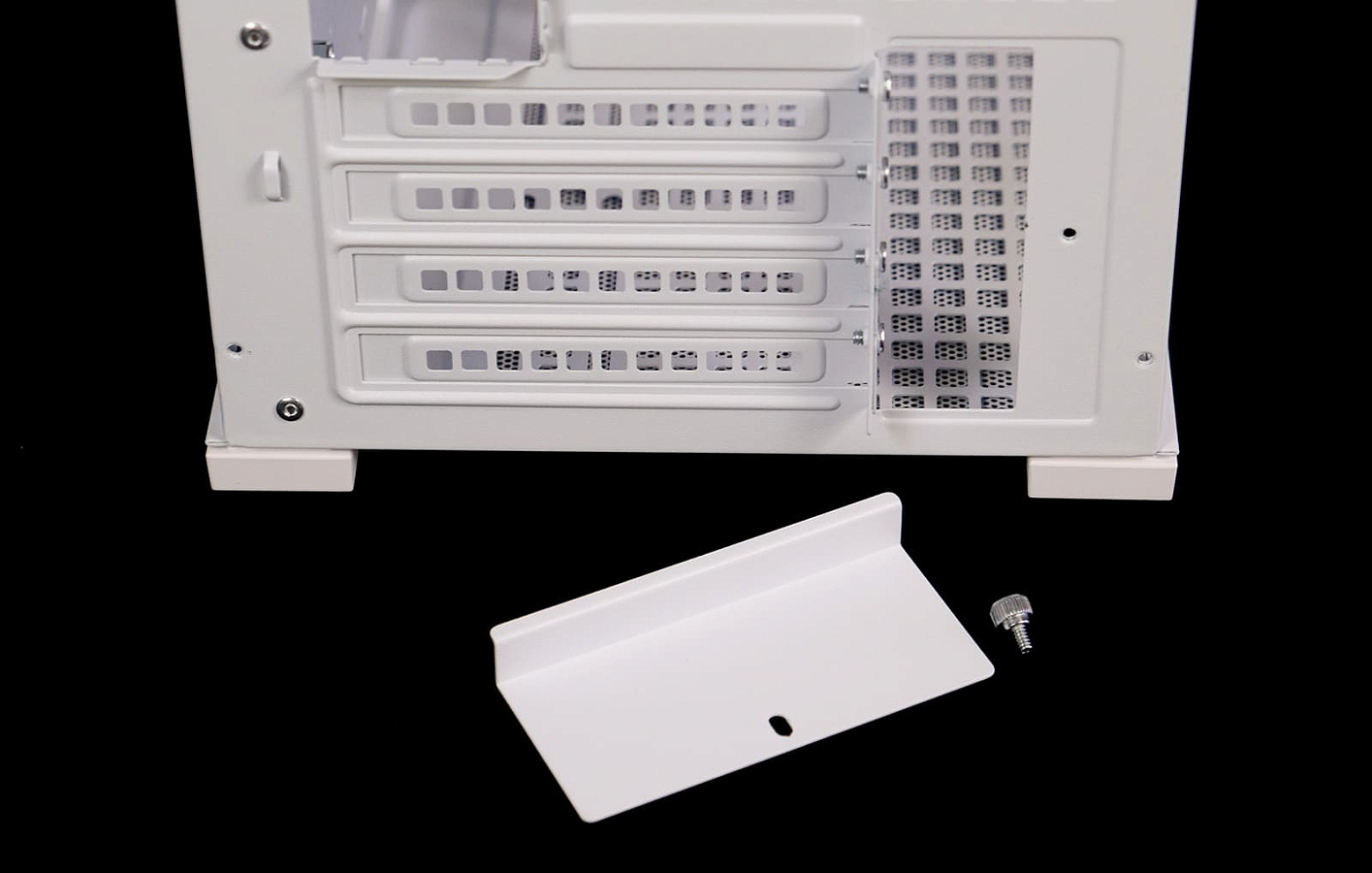

Для установки блока питания формата SFX потребуется установить дополнительную консоль – уголок для крепления края блока.

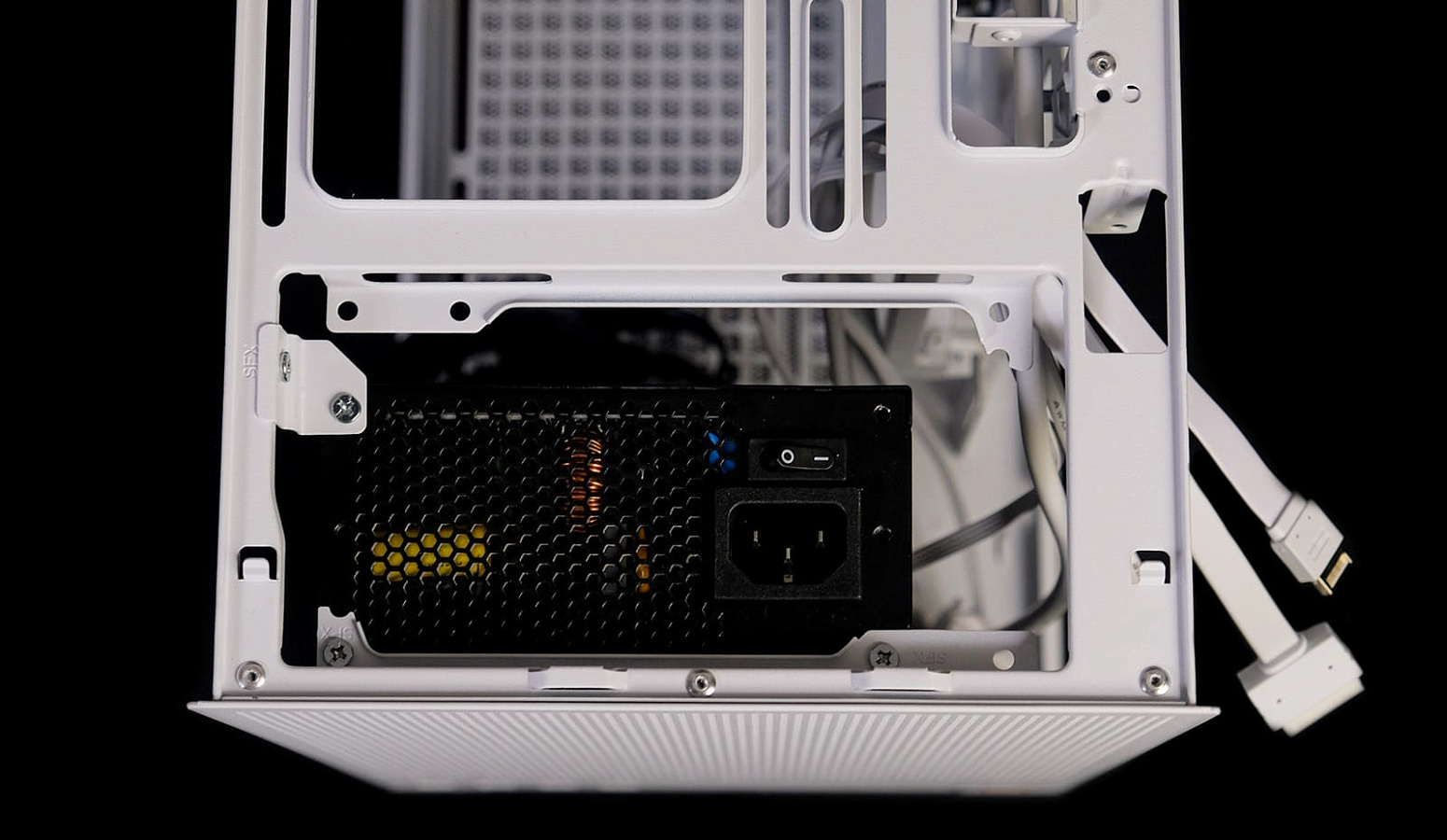

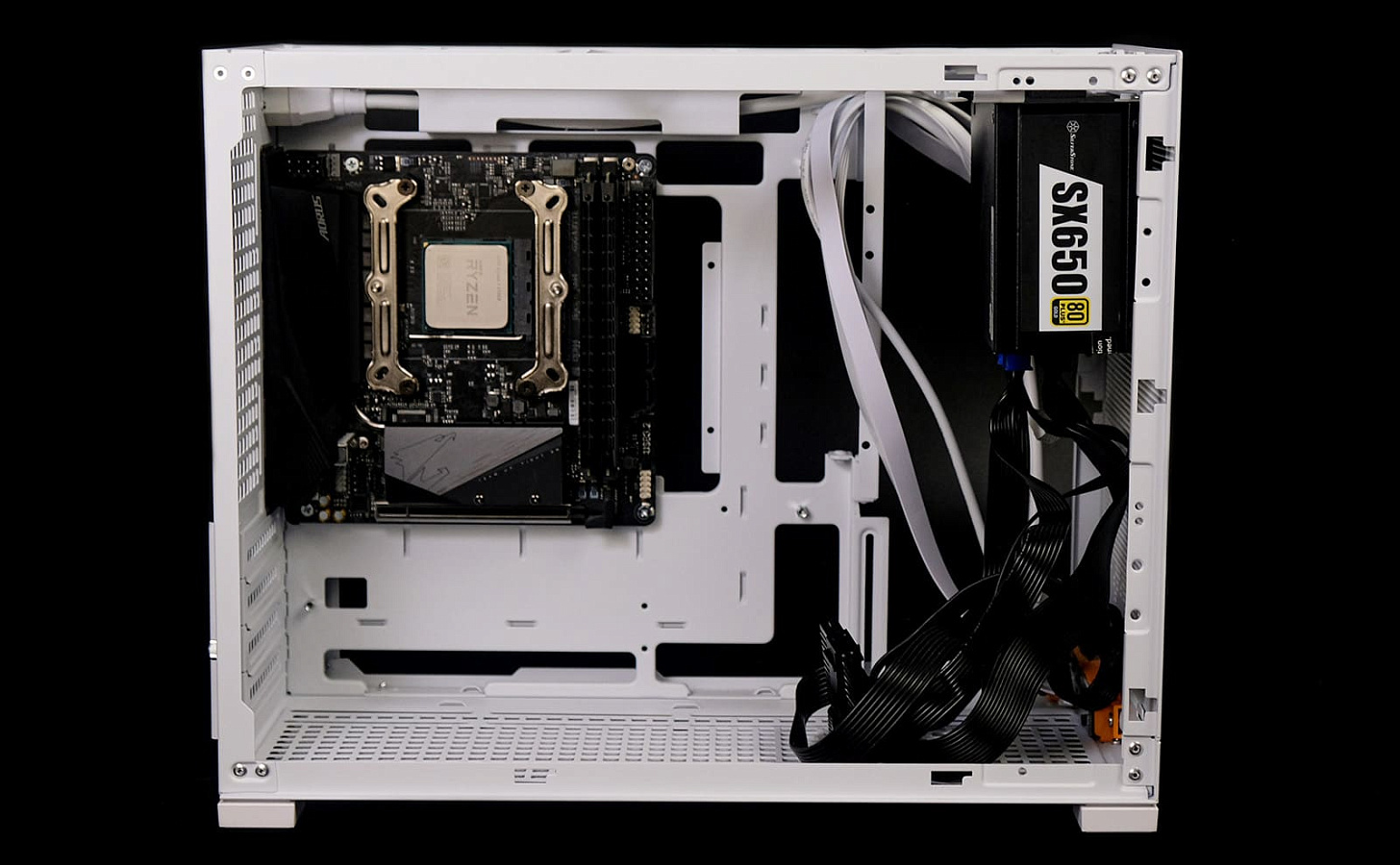

SFX-блок занимает совсем немного места и будет полностью скрыт за декоративной заслонкой. Также такой блок никак не будет мешать видеокарте – если в корпус установить ATX блок длиной 200 мм, то он ограничит максимальную длину видеокарты до 288 мм.

В стойке корпуса предусмотрены отверстия для кабелей как под mini-ITX платы, так и под mATX. С mini-ITX форматом в корпусе достаточно просторно.

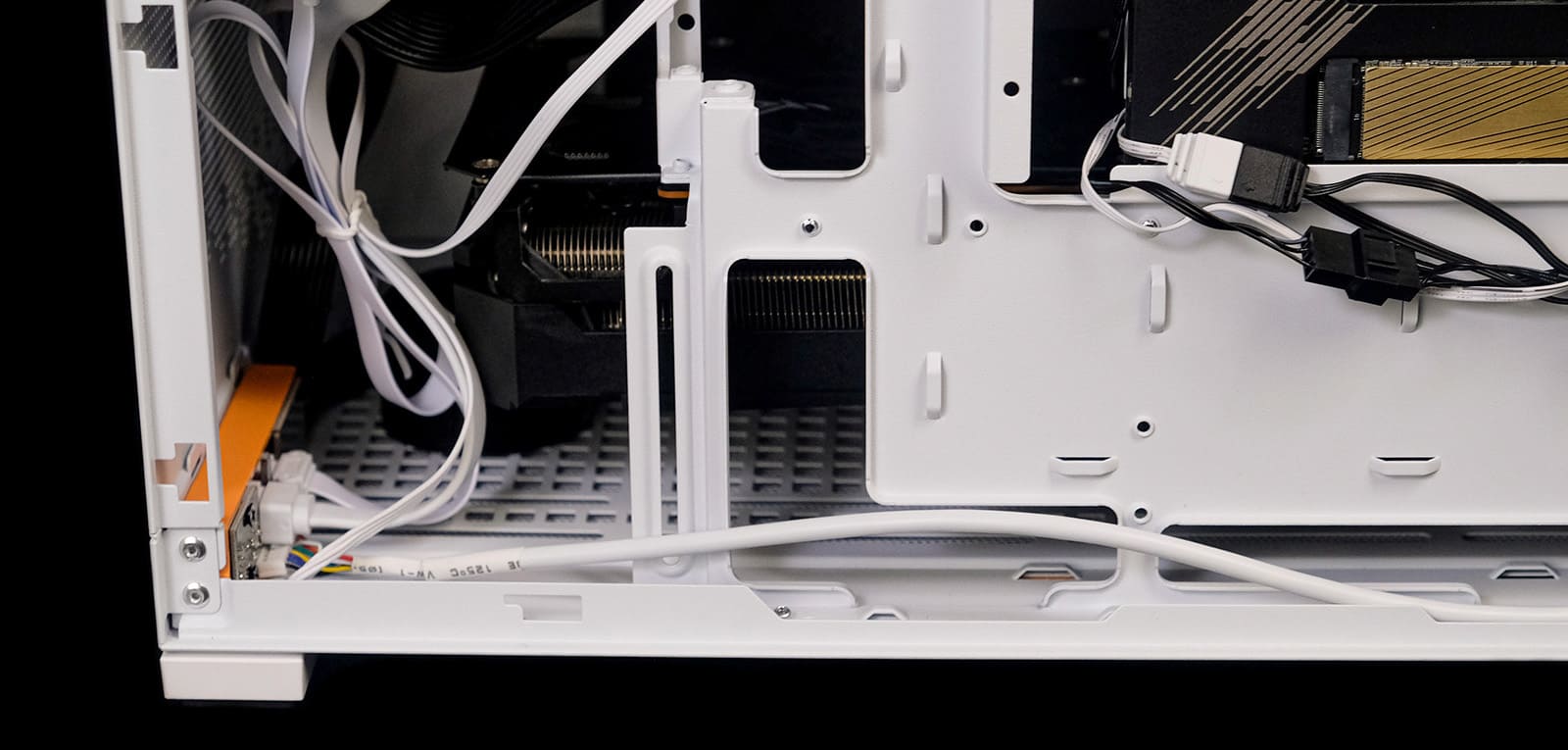

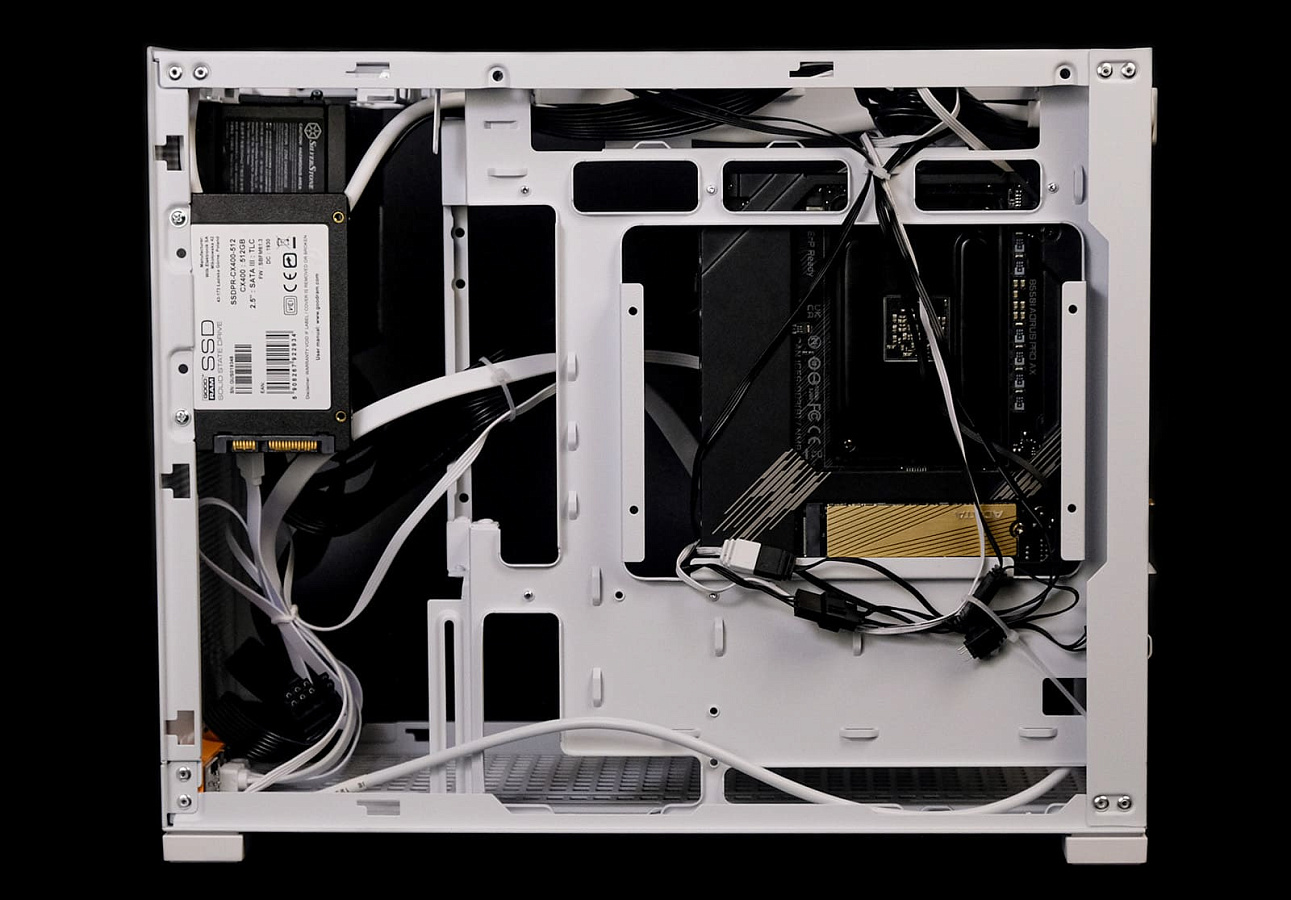

С обратной стороны стойки прокладываем кабели системы охлаждения, питания процессора, а также кабели контрольной панели. Используя комплектные стяжки, можно всё проложить эстетично и удобно. SSD-накопитель установим на место за блоком питания – там может разместиться также 3,5” диск.

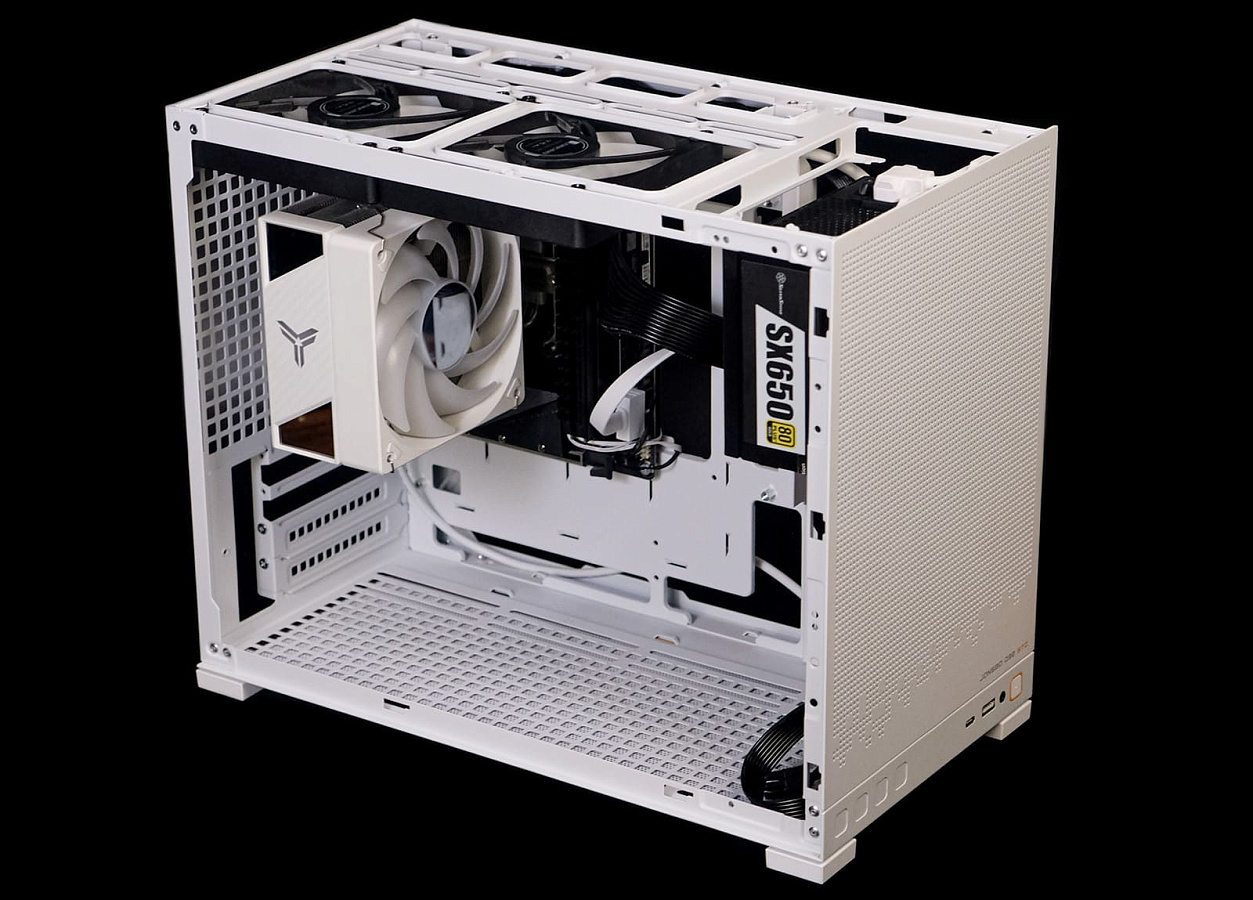

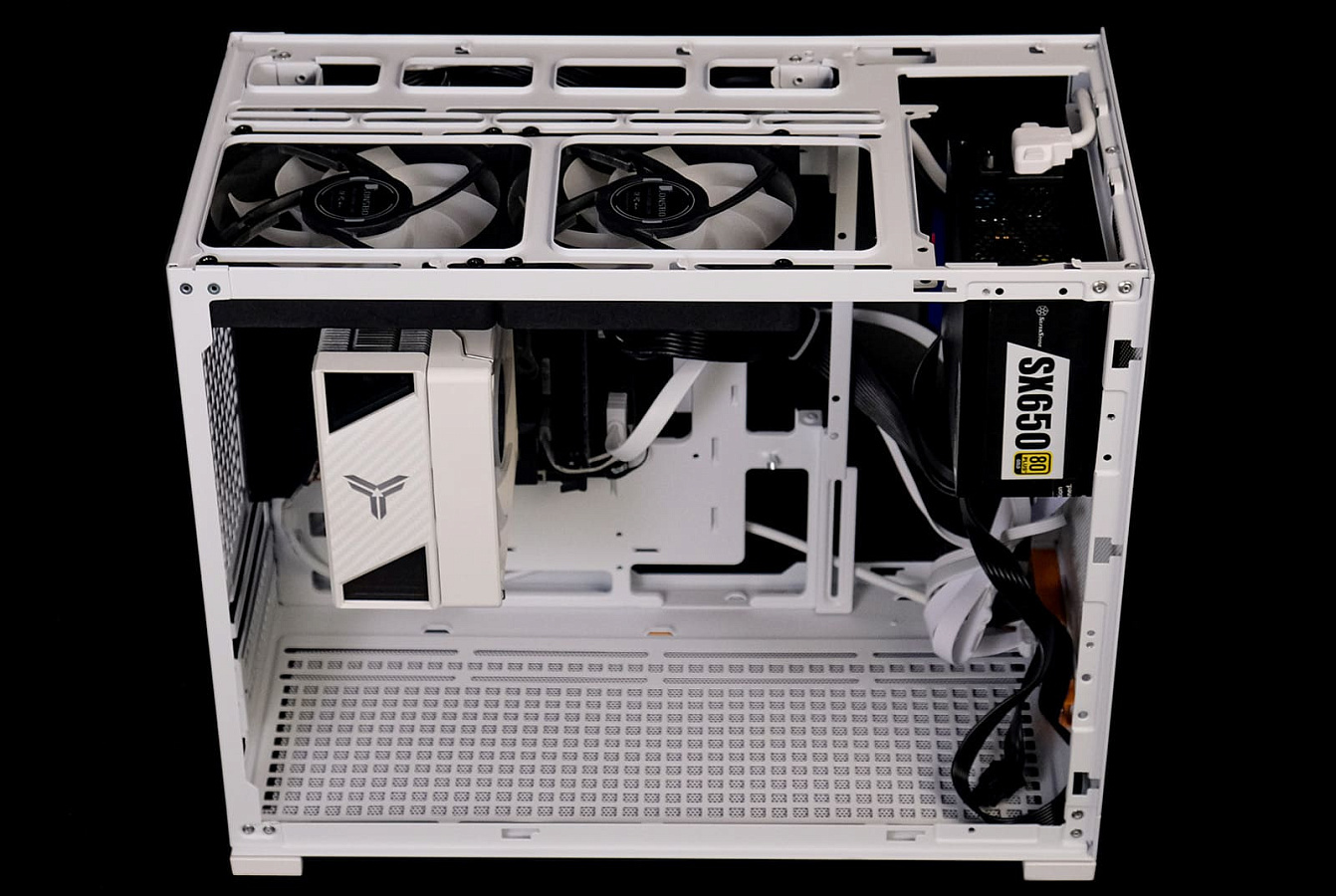

На верхнюю стенку поставим два вентилятора 120 мм, которые буду отвечать за отвод горячего воздуха из корпуса. Сюда также можно установить СЖО 240 или два вентилятора 140 мм.

Снизу можно разместить вентиляторы 3х 120 мм/2х 140 мм, но при установки крупной видеокарты они могут мешаться или встать вплотную, что делает их установку скорее нежелательной. Radeon RX 6700 XT ROG STRIX GAMING 12 ГБ при высоте 57 мм, например, встаёт к вентиляторам снизу впритык.

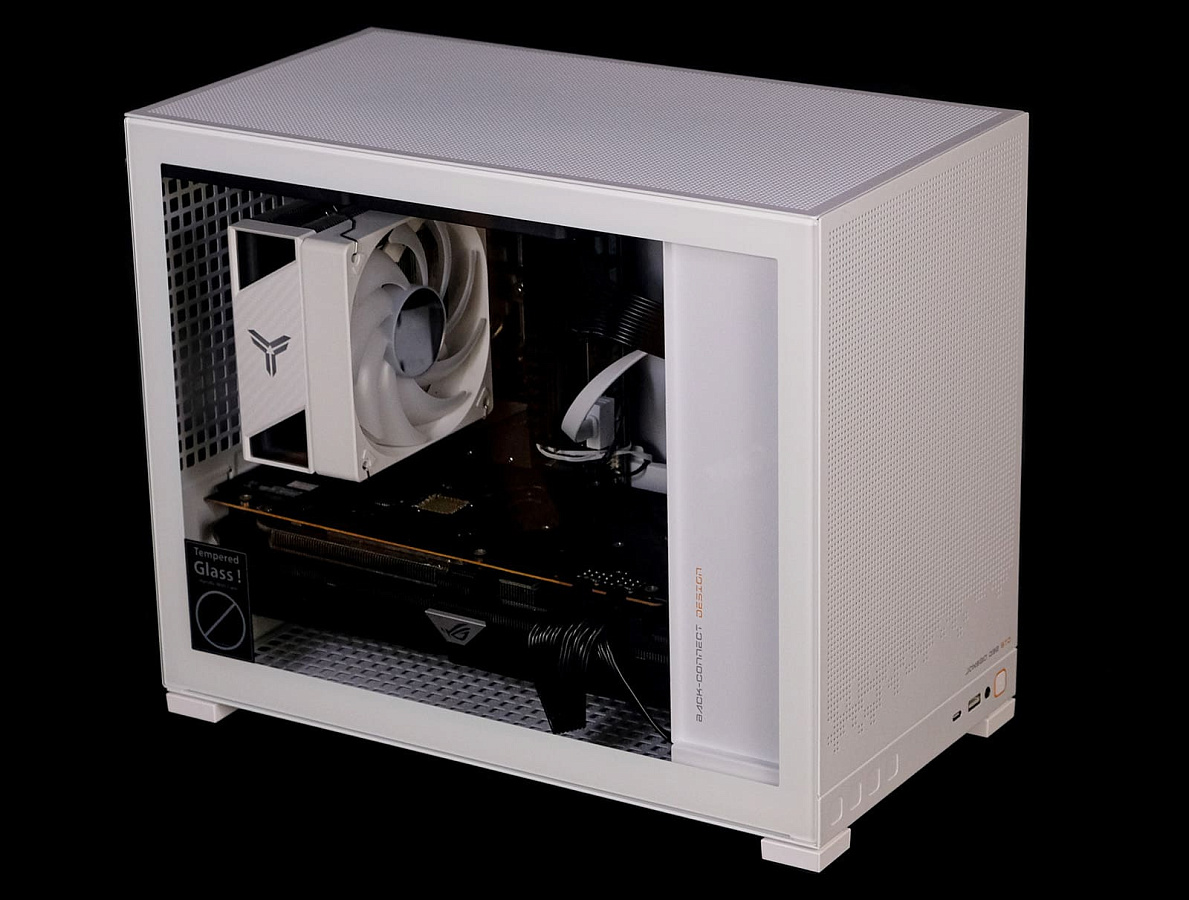

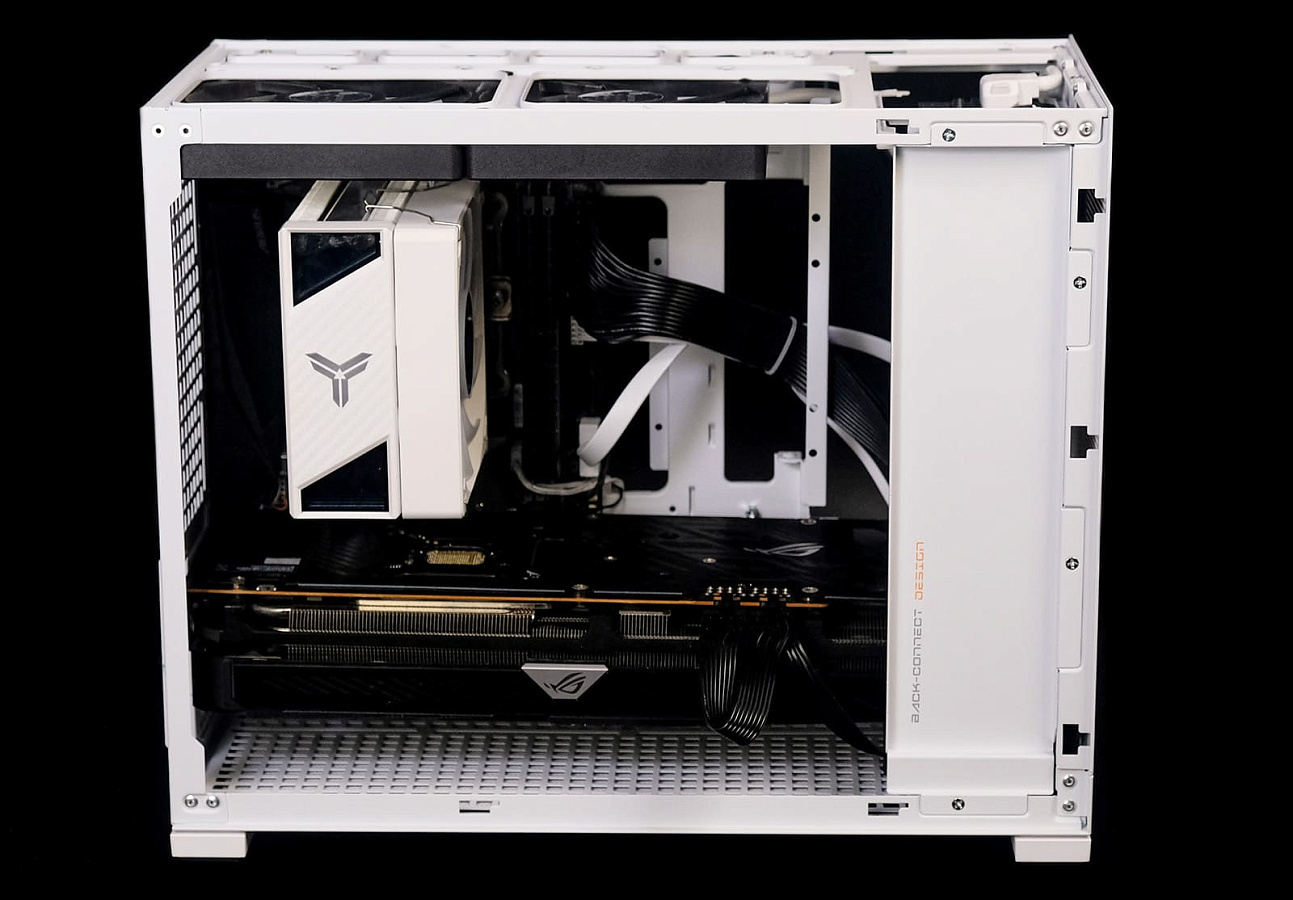

В качестве охлаждения процессора применим классическую воздушную башню – JONSBO CR-1000 V2 PRO высотой 157 мм. Максимум в Jonsbo D32 STD могут поместится кулеры высотой до 164 мм для Intel и 163 мм для AMD.

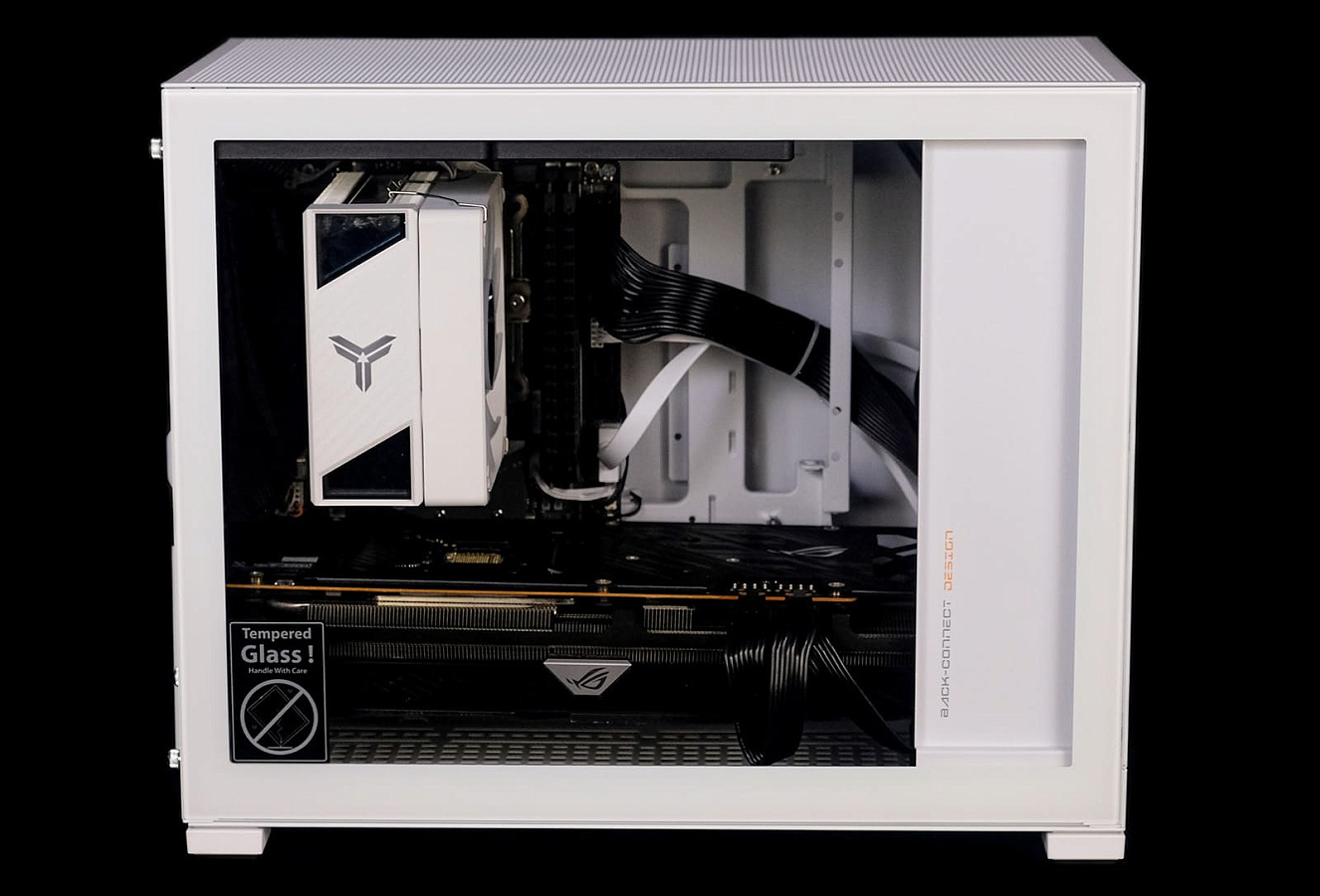

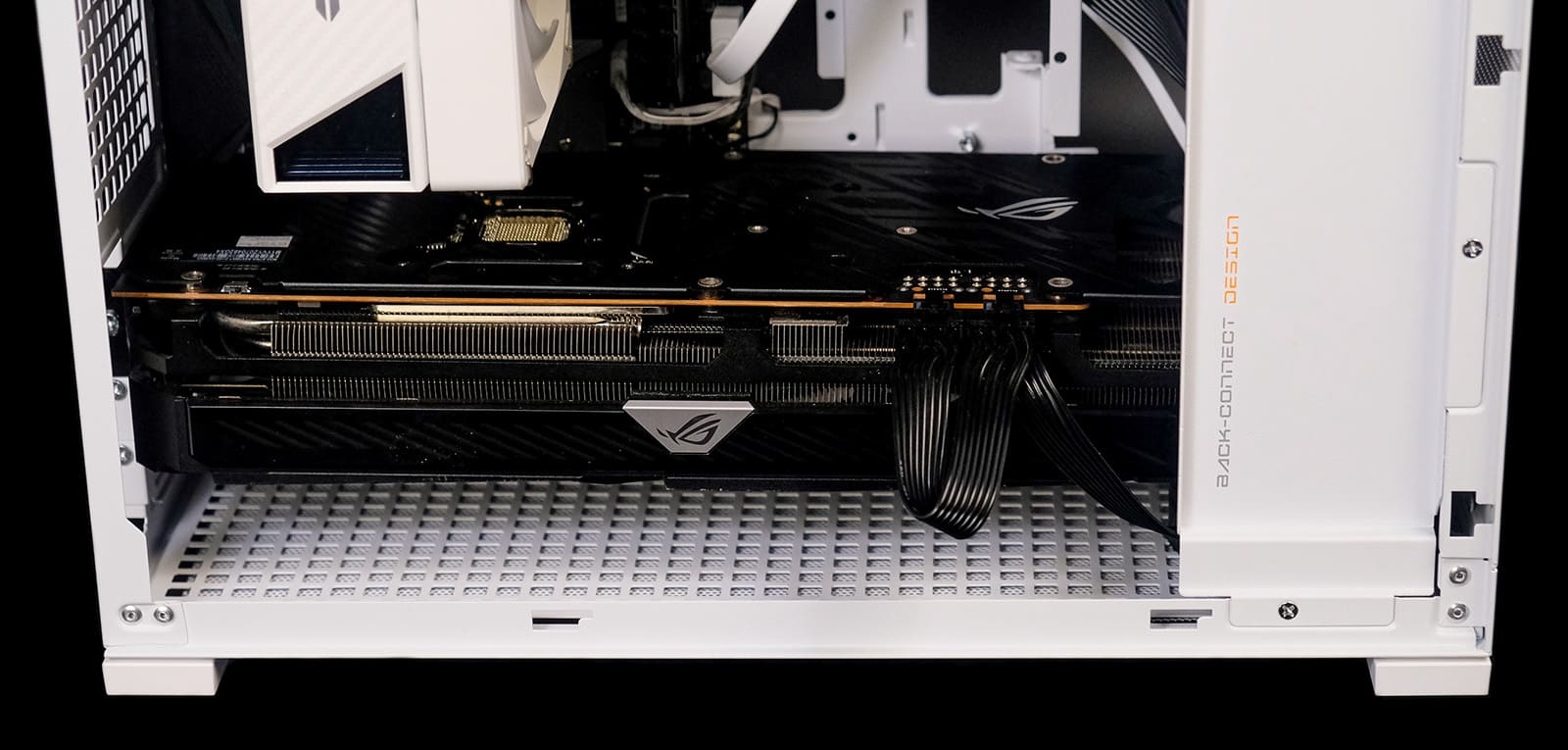

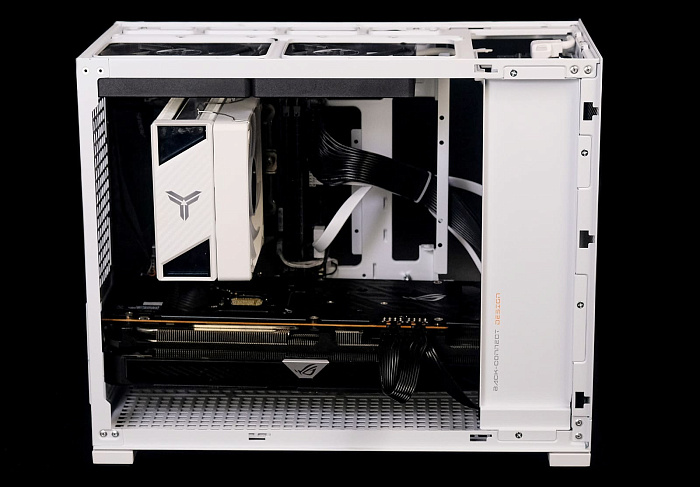

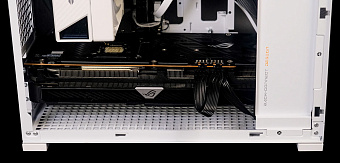

Видеокарта Radeon RX 6700 XT ROG STRIX длиной 322 мм встала в корпус без каких-либо проблем с небольшим запасом (максимально корпус поддерживает карты до 365 мм). Снизу остаётся буквально пару сантиметров пространства до решётки нижней стенки с пылевым фильтром.

Декоративная заслонка отлично скрывает все кабели от блока, там можно разместить скрутки с лишней длиной. С обратной стороны на стойке предусмотрено крепление для поддержки видеокарты с регулировкой высоты – но самого кронштейна в комплекте почему-то нет.

Эксплуатация и температуры

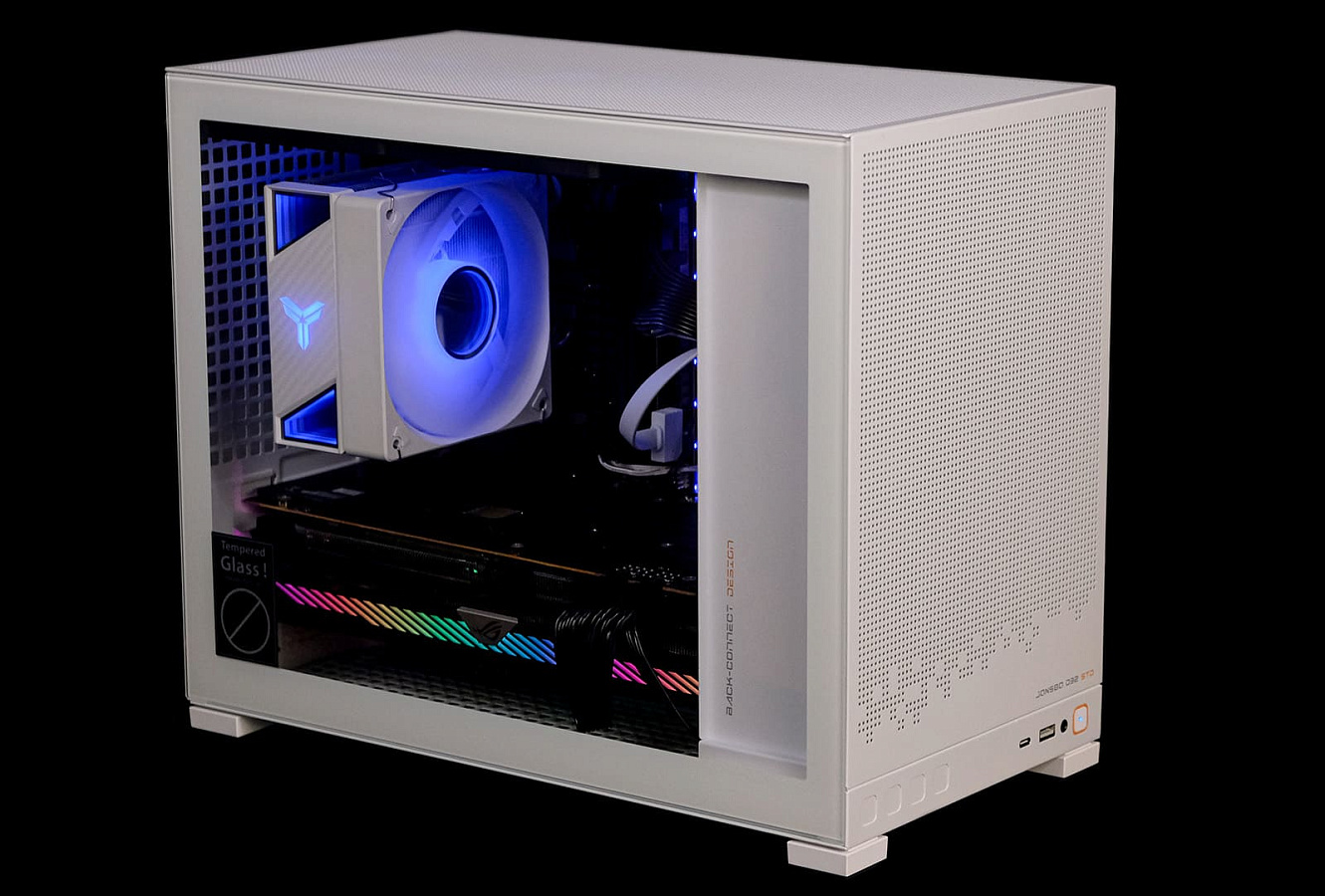

Jonsbo D32 STD для сборки mini-ITX ощущается достаточно просторным – места под укладку кабеля и комплектующие есть с запасом. И, хотя есть некоторые ограничение по размерам СЖО – форматы 280/360, например, не поддерживаются, корпус может вместить достаточно горячую игровую сборку с полноценным воздушным кулером и крупной видеокартой.

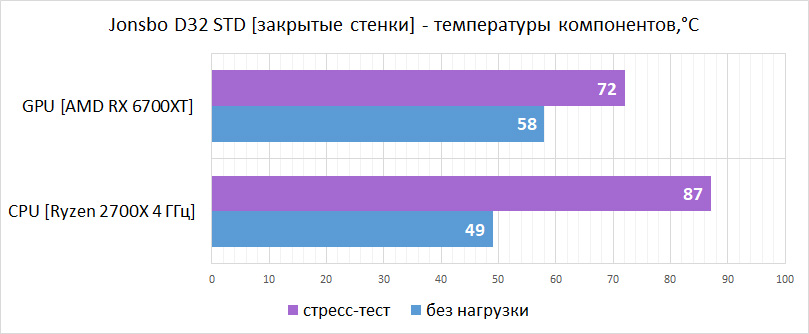

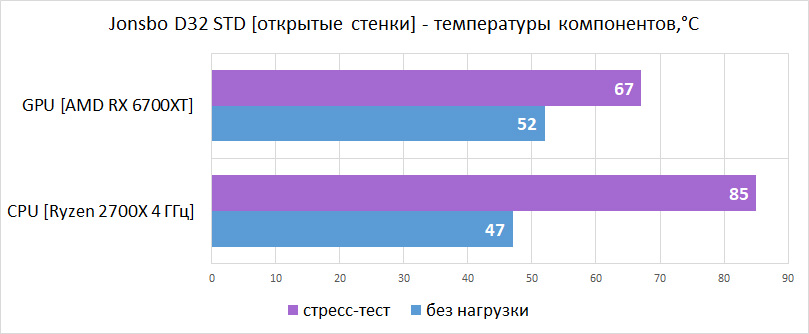

Температуры комплектующих были протестированы с открытыми боковыми стенками и с закрытыми, для нагрузки были применены стресс-тесты OCCT 8.0.1 и FurMark 1.38.1. Все замеры проводились в комнате с температурой воздуха 26° С.

Видно, что разница при открытых и закрытых стенках корпуса заметная – в режиме простоя системы это 2° С для видеокарты и 6° С для процессора, и при стресс-тестах температуры отличаются похоже, но на этот раз больше для видеокарты – 5° С, и 2° С для процессора. В целом, всё равно температуры в нормальных пределах, охлаждения хватает, но глухие боковые стенки без перфорации и маленький внутренний объём корпуса играют свою роль. В Jonsbo D32 STD лучше не собираться самое «горячее» железо и заниматься оверклокингом, а также не упускать из виду систему охлаждения и подбирать самые эффективные элементы, благо корпус позволяет поставить СЖО 240 и серьёзный процессорный кулер.

Заключение

Jonsbo D32 STD - приятное дополнение в линейке компактных корпусов бренда: модель получила обновлённый интересный дизайн, и не сильно отличается техническим решениями, хотя некоторое переосмысление интерьера есть – например, стало больше места для кабелей за стойкой платы, больше креплений для хомутов-стяжек, есть место для крепления поддержки видеокарты. Есть поддержка плат со скрытым подключением Back Connect (хотя пока они редко встречаются на рынке) – но только для формата mATX.

Одним из главных достоинств Jonsbo D32 STD является его доступность – но за доступную стоимость приходится расплачиваться рядом пробелов в эргономике – например, все стенки кроме одной фиксируются обычными винтами, есть только один пылевой фильтр снизу, нет корзины для регулировки положения блока питания по высоте (что позволило бы ставить сверху СЖО 360 или лишний вентилятор), а также нет упора для видеокарты, хотя есть место для его крепления на стойке. Также стоит учитывать, что у корпуса не самая эффективная вентиляция из-за двух сплошных боковых стенок.

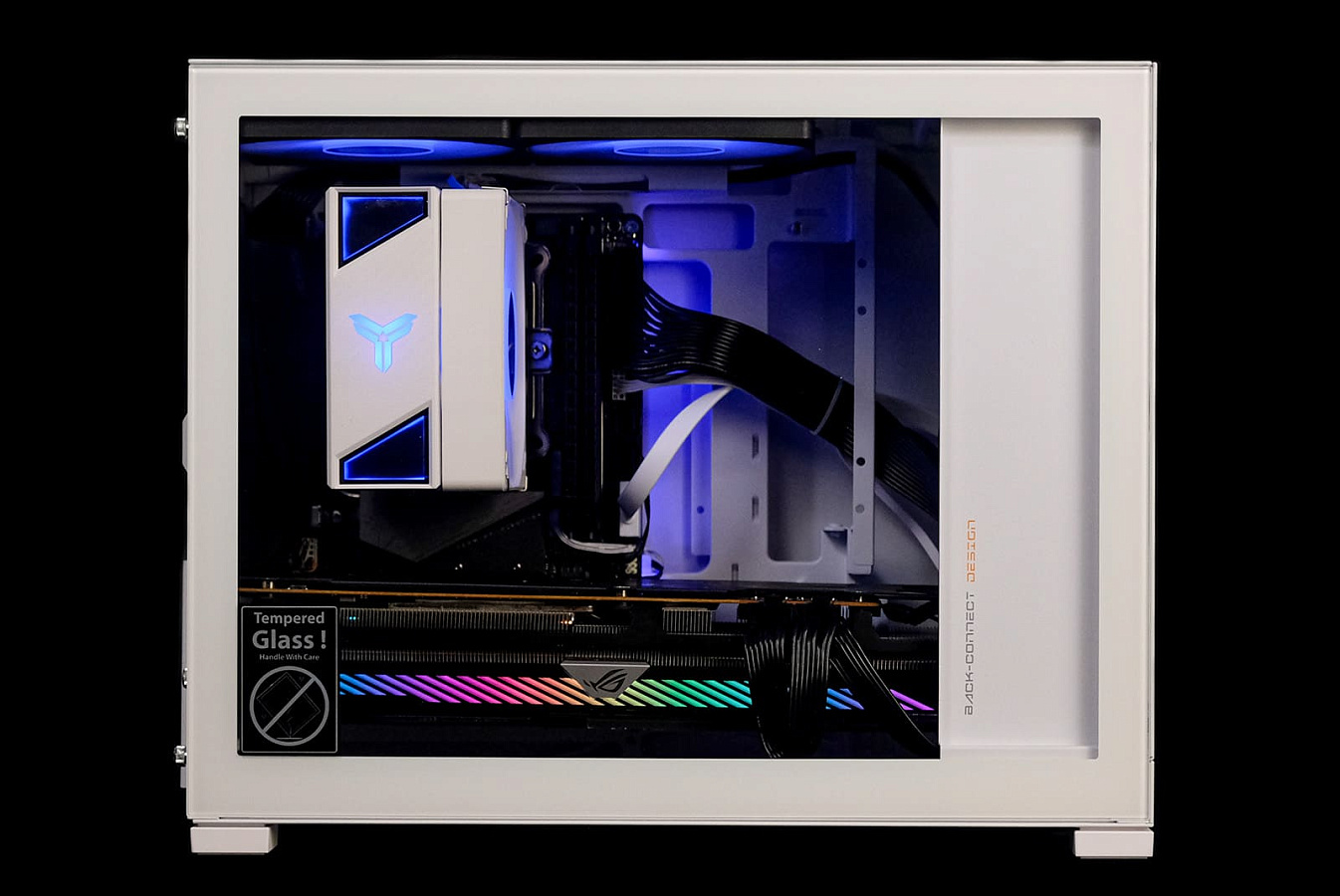

Визуально Jonsbo D32 STD смотрится интересно, дизайн получился симпатичным, а интерьер позволяет сделать даже бюджетную сборку эстетичной визуально. Поэтому, если опустить некоторые минусы в эргономике, корпус станет хорошим бюджетным выбором для сборки компактной системы с достаточно производительным железом – игровой сборки или мощной рабочей станции.

Достоинства

Недостатки
