Обзор и тест корпуса Formula Mana Geometry

Вслед за обзором Mid-Tower корпуса Formula Mana Dynamic представляем обзор корпуса Formula Mana Geometry, так же основанном на том же шасси, но отличающийся дизайном лицевой панели, размещением портов ввода-вывода и количеством 120 мм вентиляторов Cosmic FR с RGB-подсветкой.

В Formula Mana Geomerty их только три и это отразилось на стоимости корпуса. Продается он в рознице по цене от 5100 рублей.

Технические характеристики

Упаковка и комплектация

Серия корпусов Formula Mana получила свое, особенное, оформление коробки. На упаковке с корпусом Formula Mana Geometry третью часть пространства занимает название модели, частично отображена структура лицевой панели и перечислены основные особенности корпуса. С обратной стороны можно найти технические характеристики и многоязычное краткое описание.

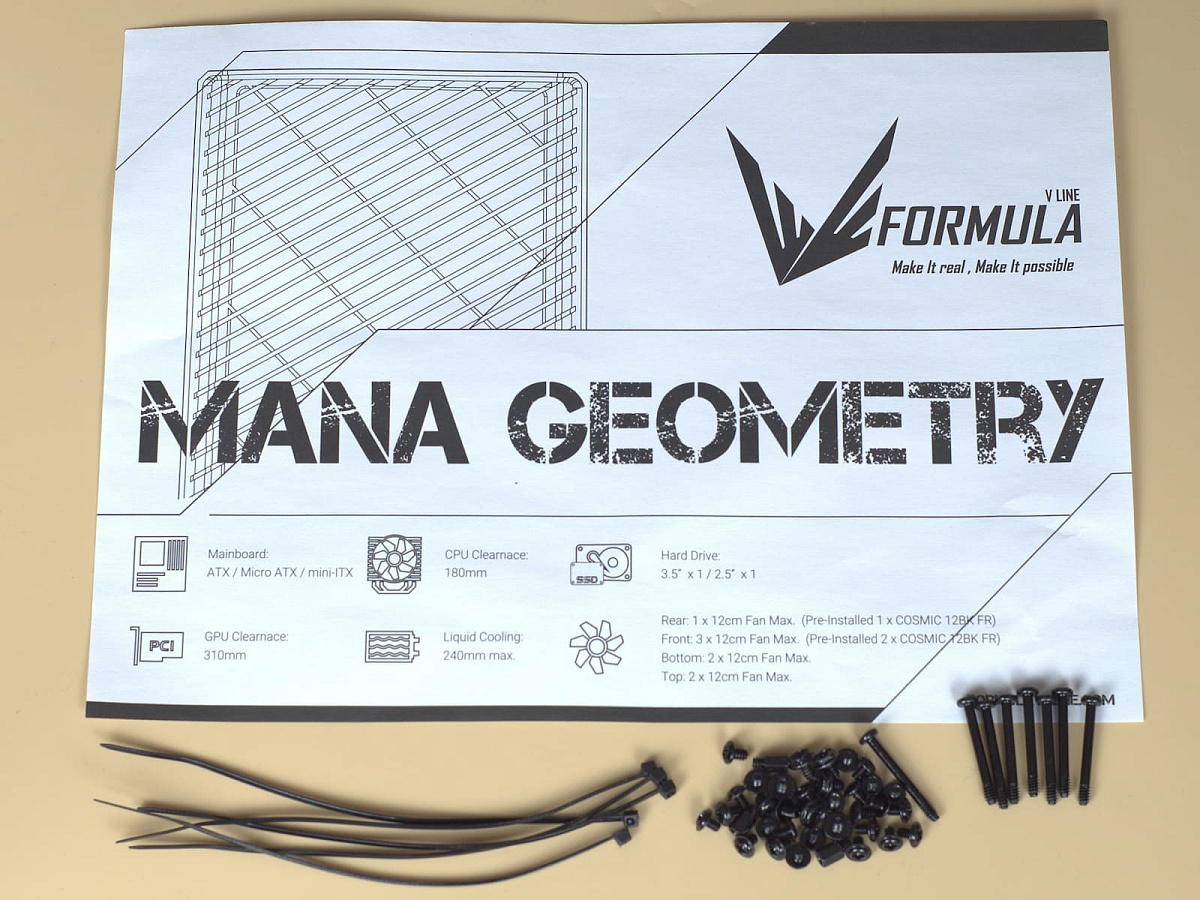

Комплектация у корпуса Mana Geometry скромная и повторяет набор аксесссуаров корпуса Mana Dynamic. Имеются: лист формата А4 с характеристиками корпуса, одноразовые стяжки и набор винтов.

Внешний вид

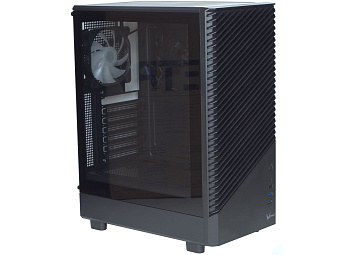

Использование лицевой панели с другим дизайном и размещение портов ввода-вывода отличает Mid-Tower корпус Formula Mana Geometry от модели Mana Dynamic, при этом заявленные размеры корпусов идентичные (основаны на одном шасси): 465 х 218 х 355 мм (высота х ширина х глубина), а за счет меньшего количества вентиляторов вес получается несколько меньше – 4,14 кг.

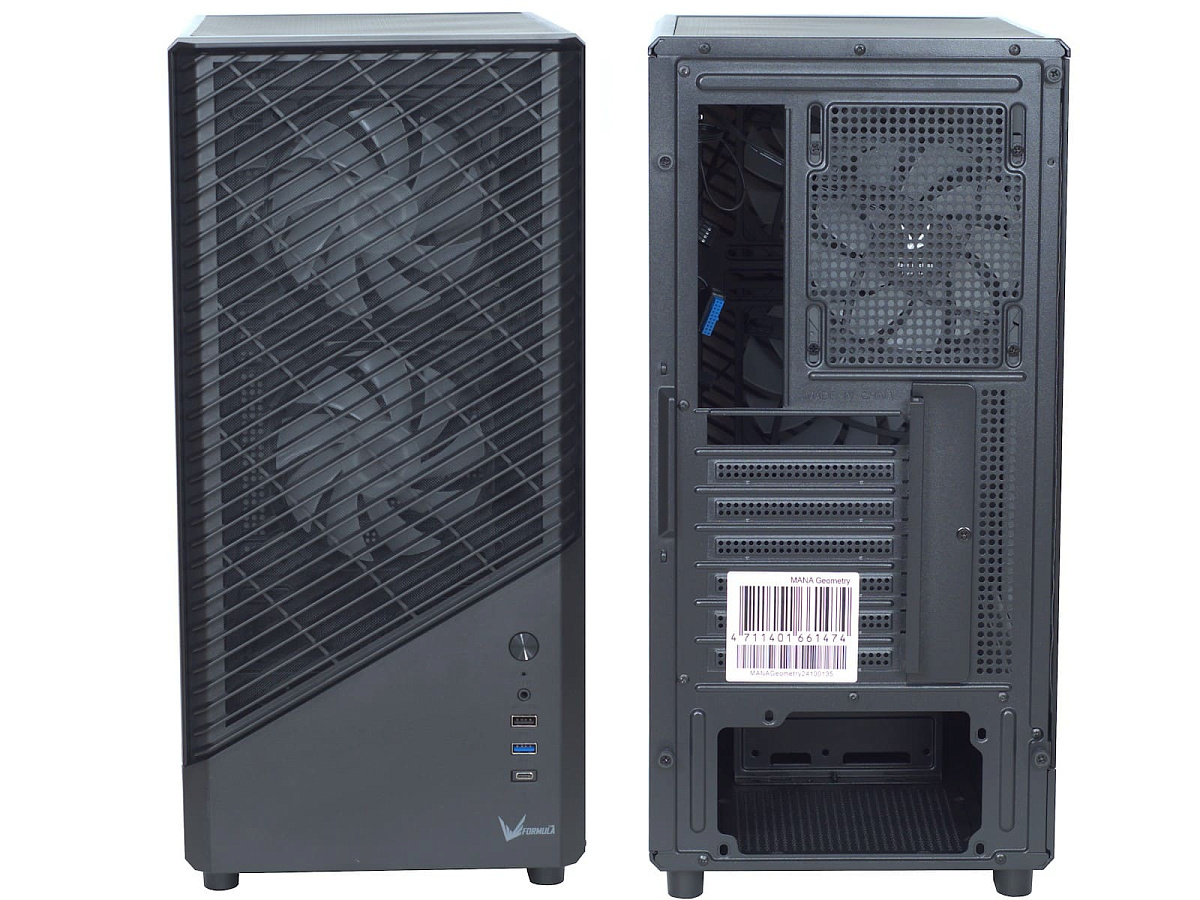

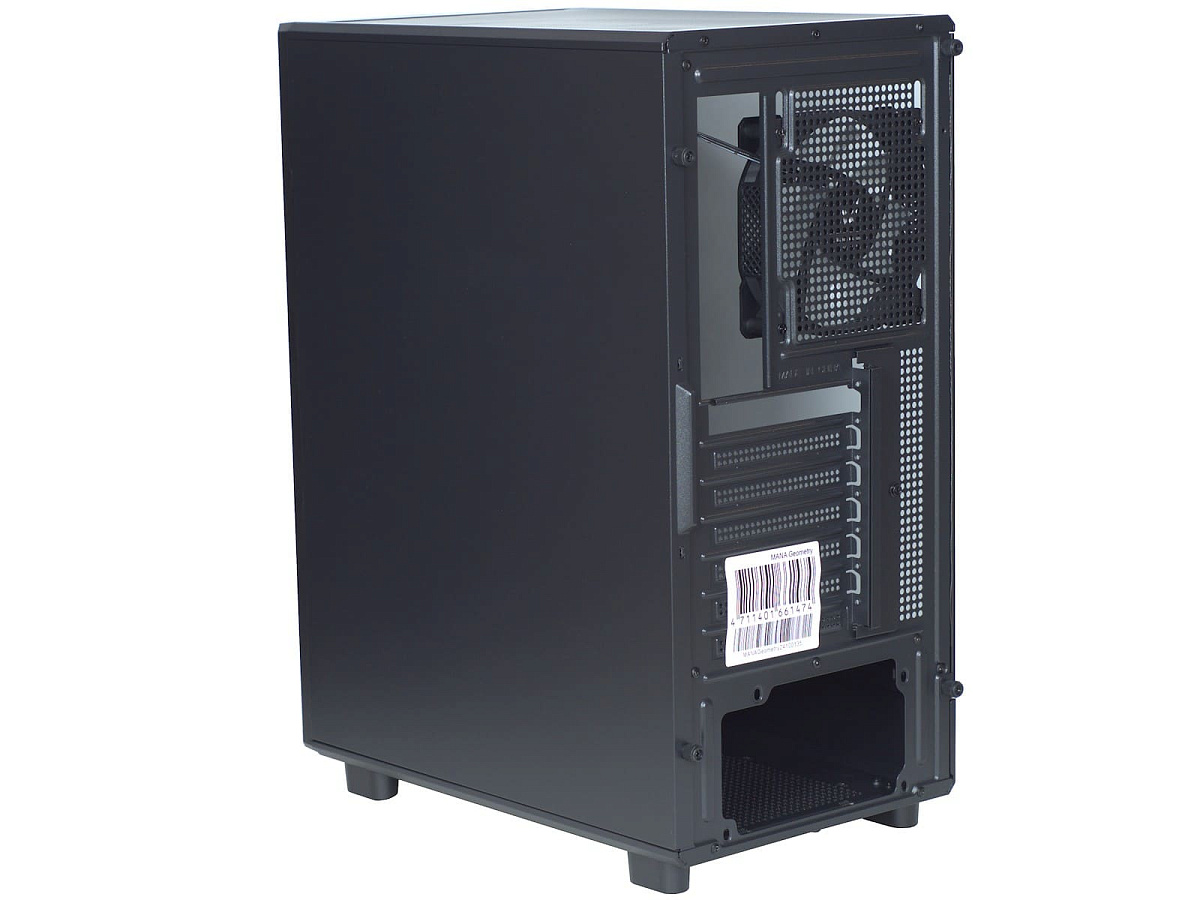

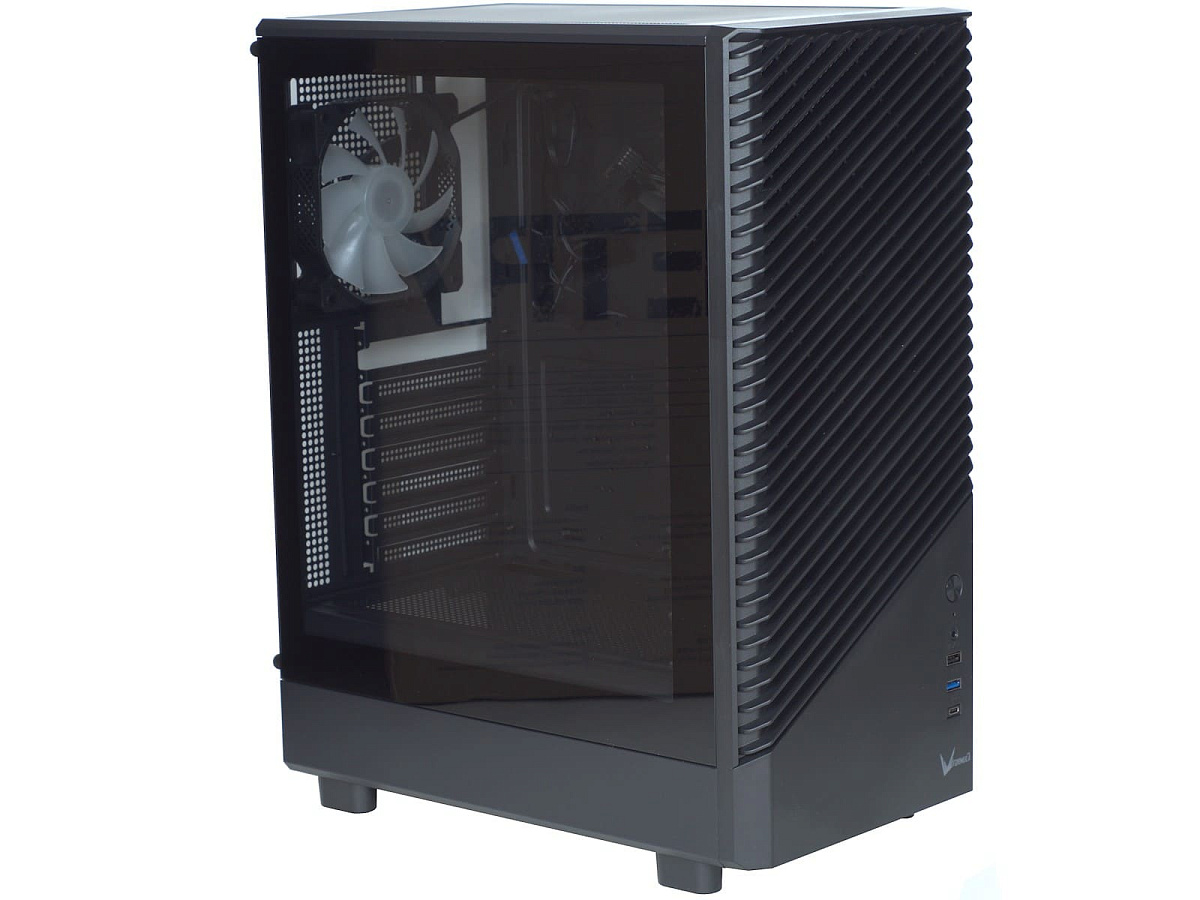

Лицевая панель, за счет диагональных полос, получила оригинальный внешний вид и за ней хорошо видно два предустановленных 120 мм вентилятора. Компоновка и организация задней стенке схожа с моделями корпусов Formula TimberLine T1 и Formula Mana Dynamic – нижнее расположение блока питания, наличие перфорации и наклейка, приходящаяся на зону с перфорацией и закрывающая окна под платы расширения.

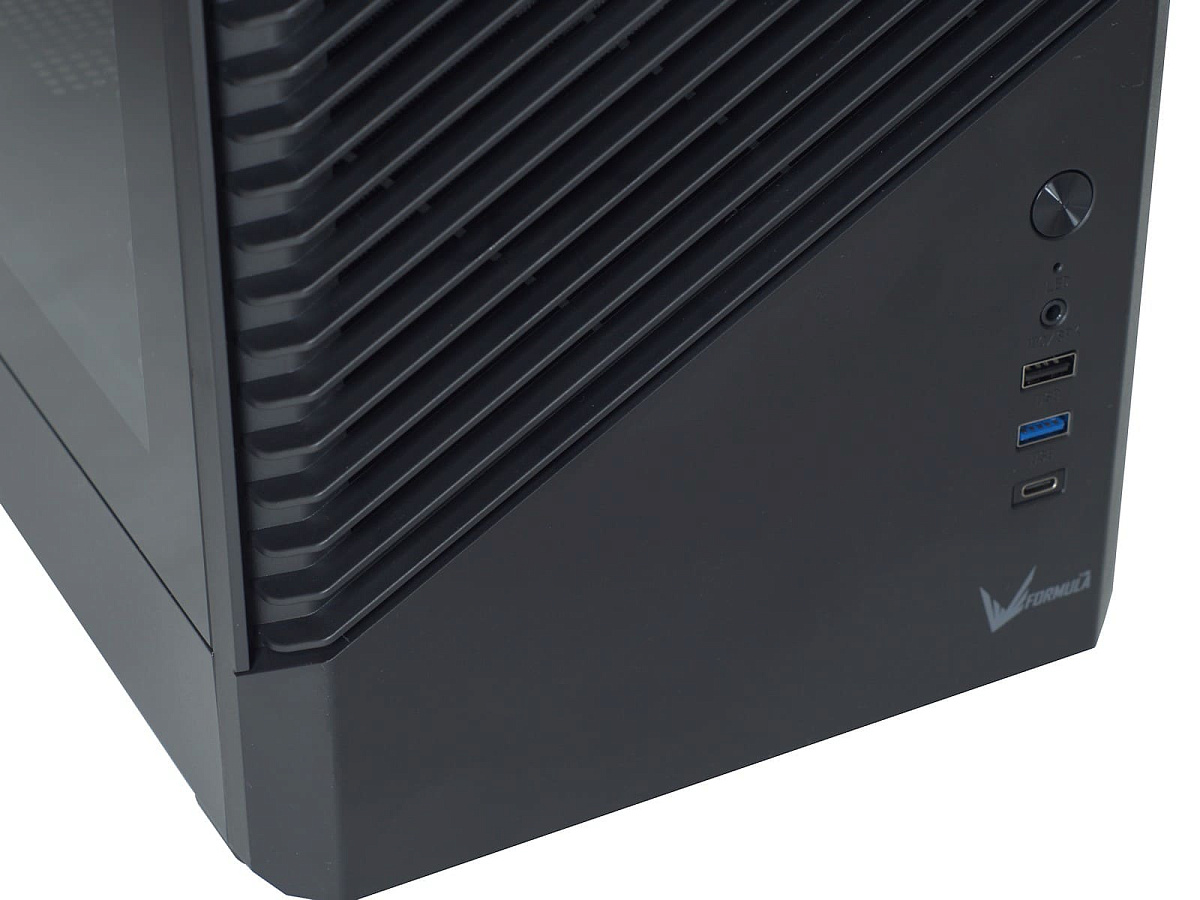

В модели Mana Geometry лицевая панель имеет перфорацию только верхней 2/3 части пространства с оригинальной структурой в виде диагональных полос, что также призвано обеспечить хороший приток воздуха внутрь корпуса. В нижней части размещена кнопка питания, индикатор активности и набор портов: 2 х USB 3.0, 1 x USB 3.2 Gen2 тип С, комбинированный HD-аудио. Это и отличает ее от других моделей, основанных на этом же шасси.

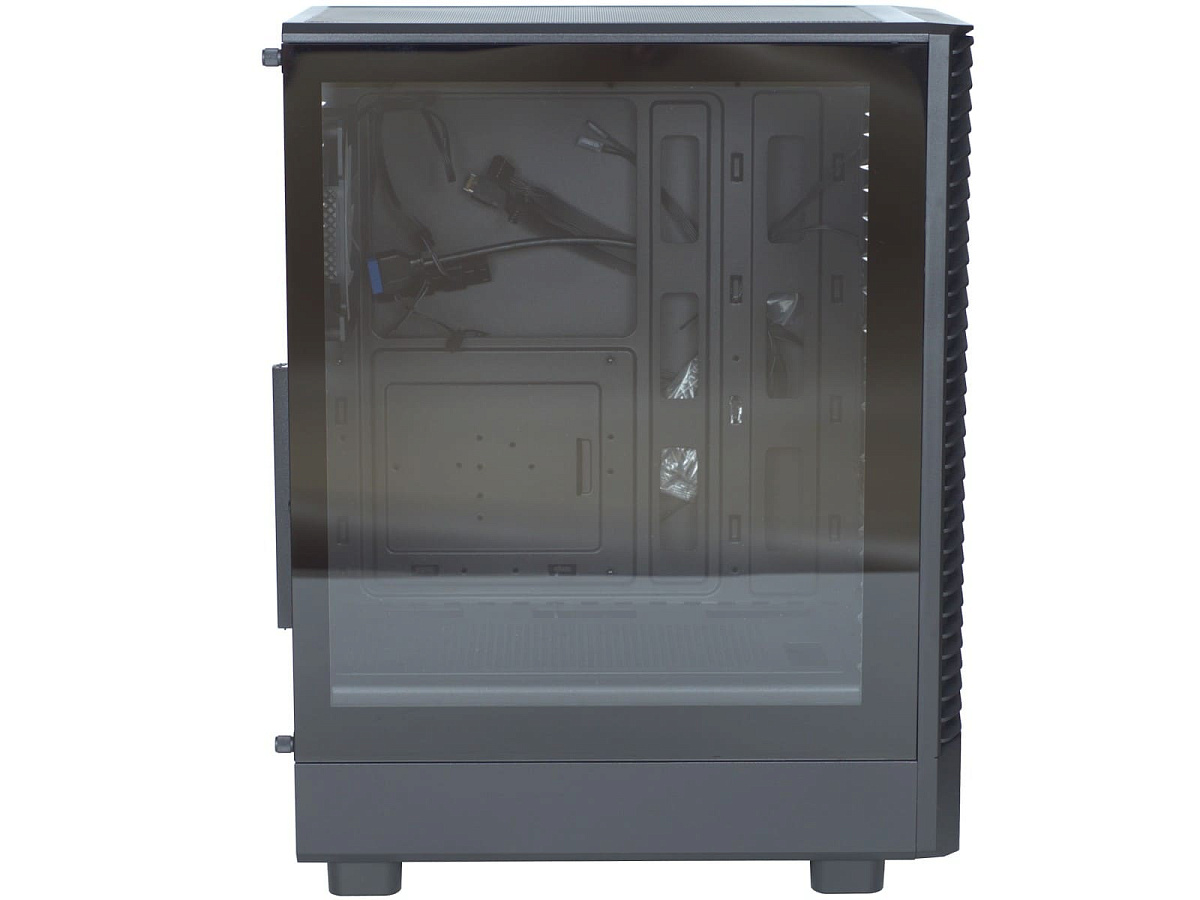

За счет того, что органы управления и порты вынесены на лицевую панель, левая боковая стенка стоит из панели из закаленного стекла и нижней металлической панели без перфорации.

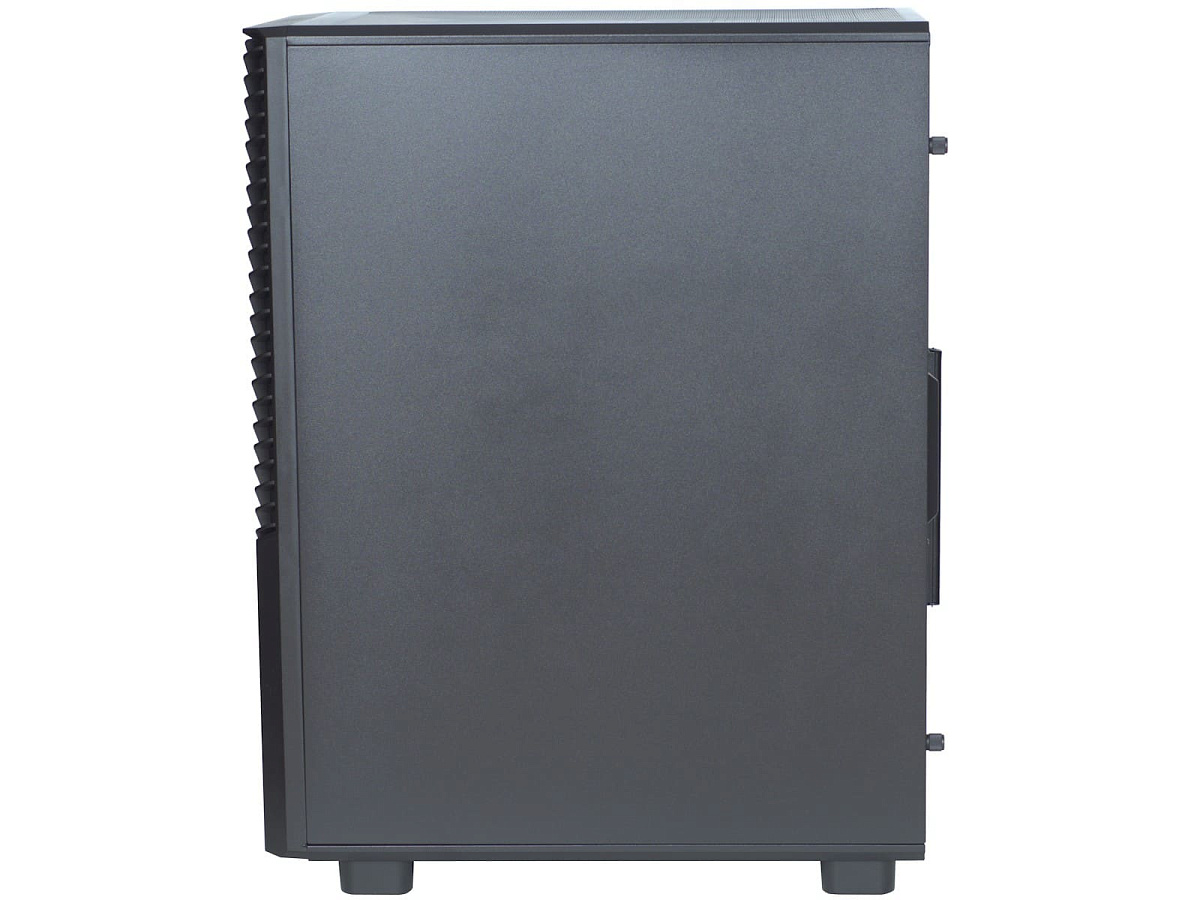

Правая боковая стенка выполнена из металла толщиной 0.5 мм.

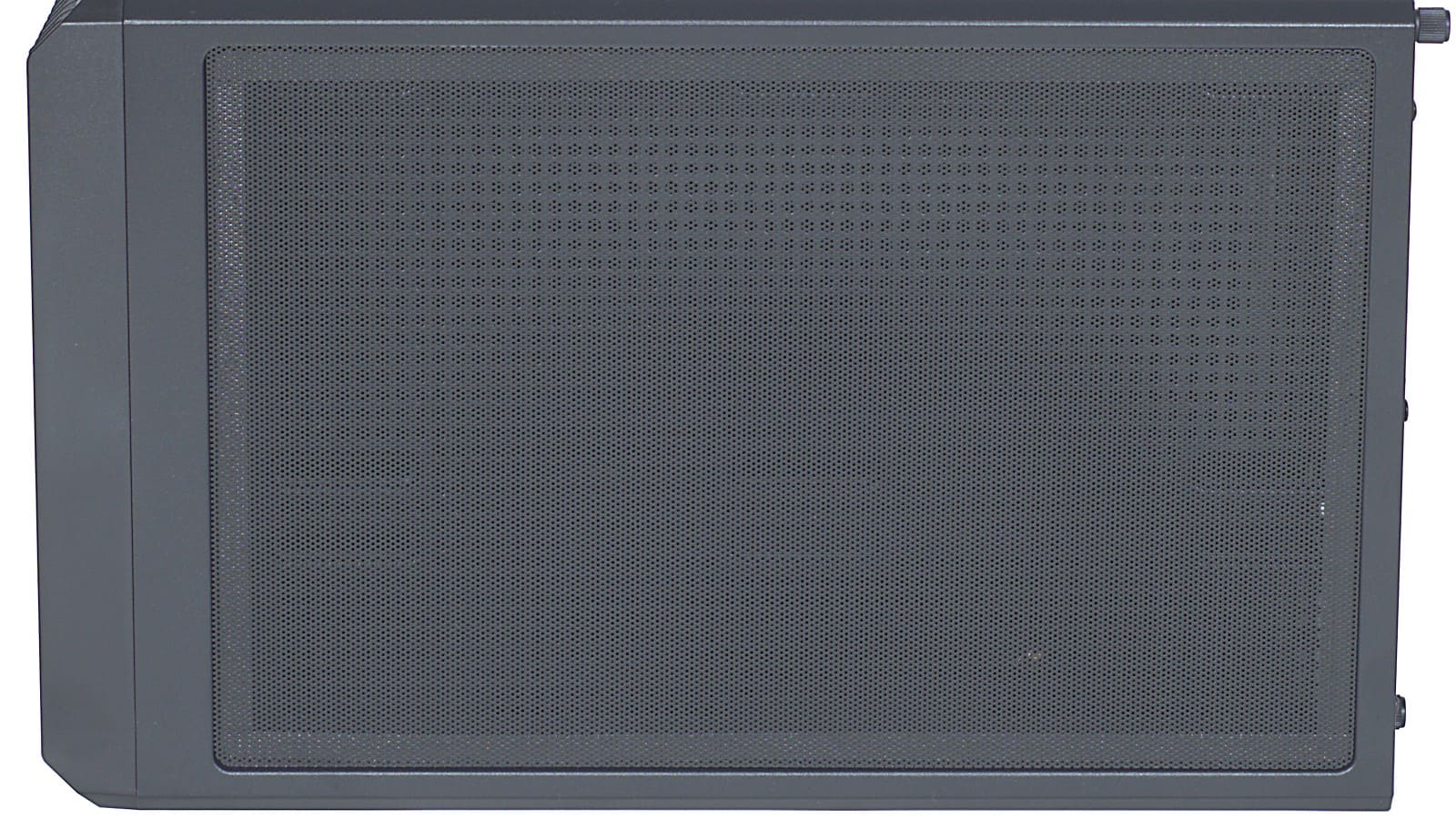

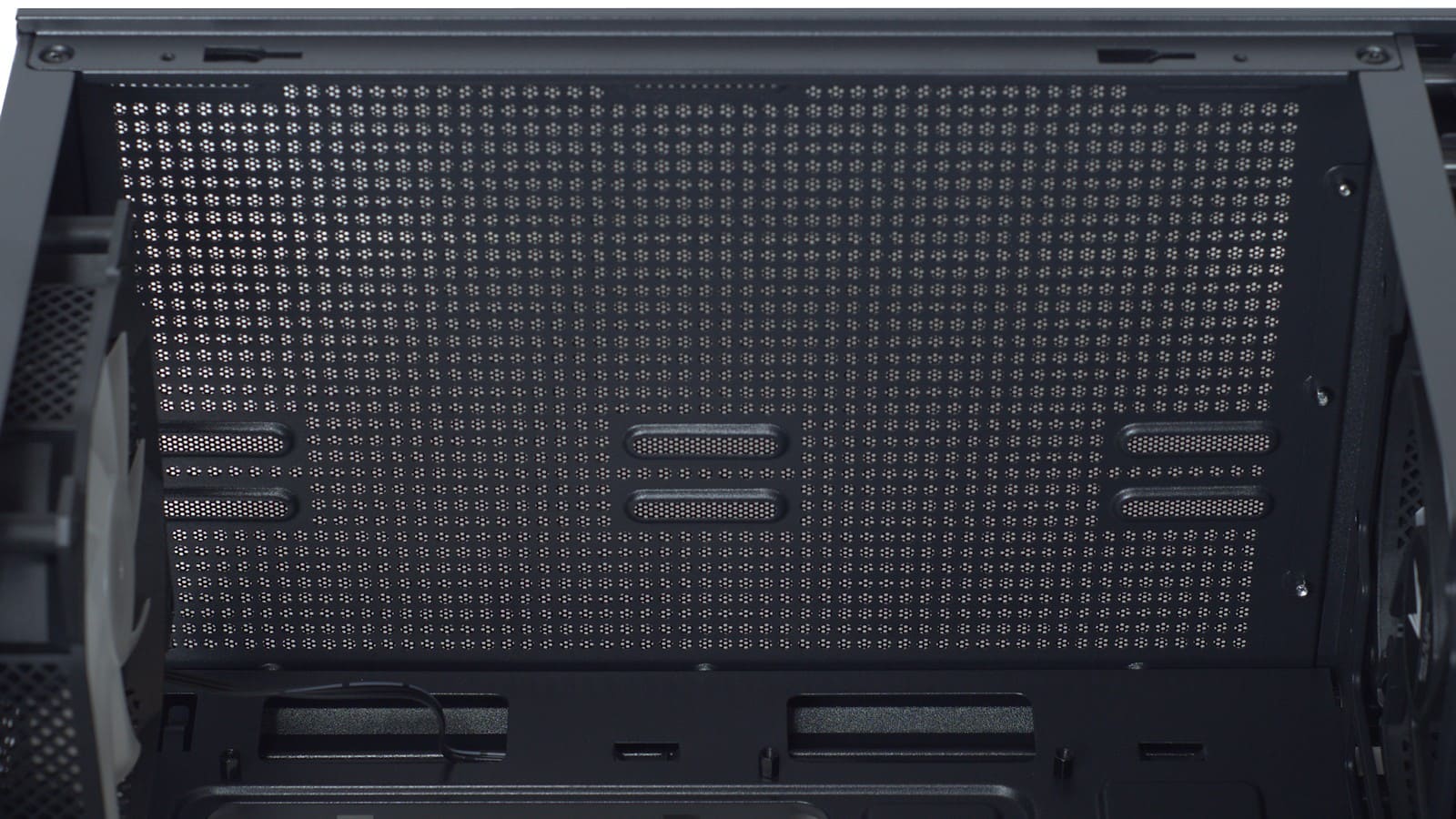

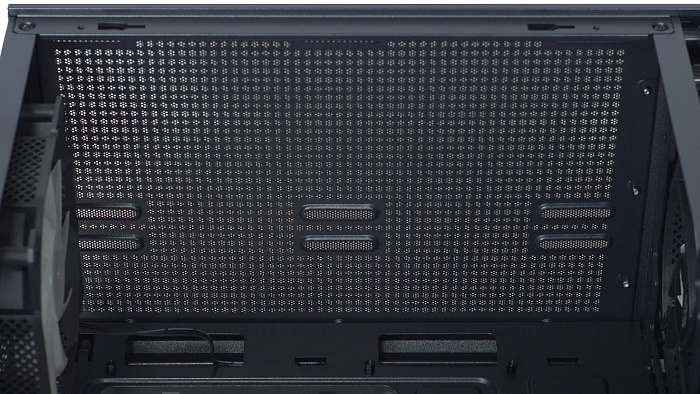

Верхняя часть корпуса скрыта противопылевой сеткой, закрывающей большую и широкую зону с перфорацией.

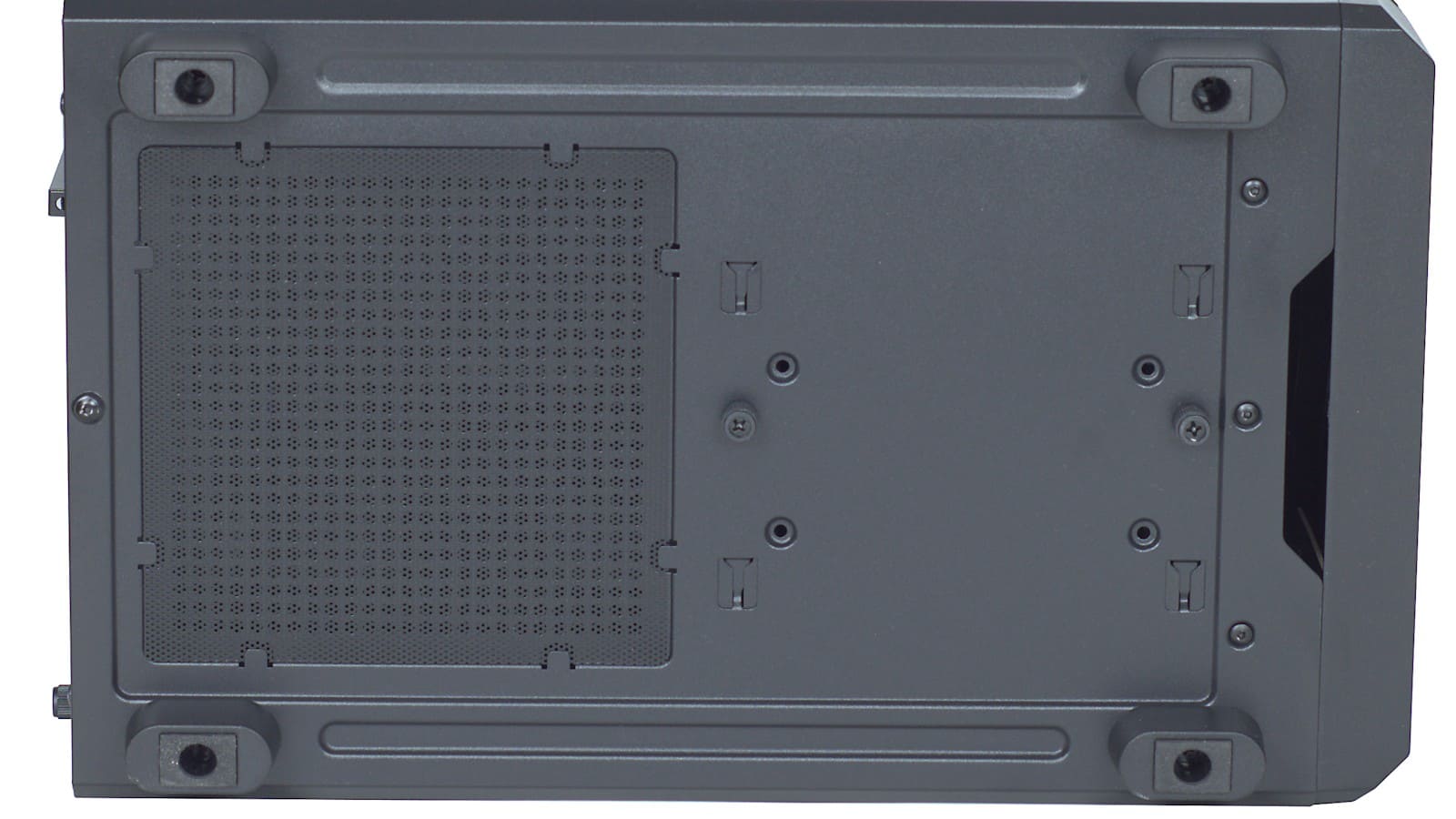

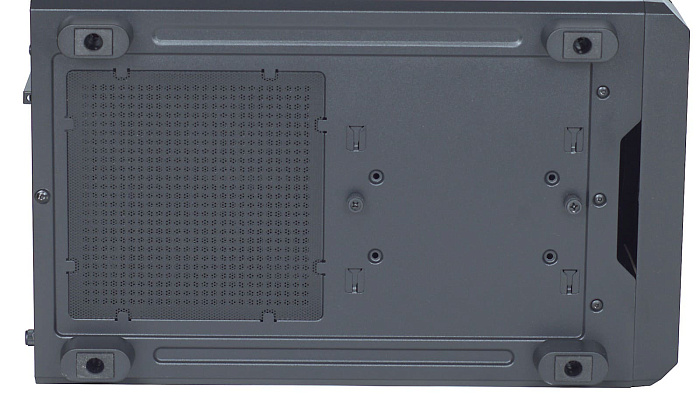

На дне вентиляционные отверстия сделаны только в зоне размещения блока питания, а ближе к лицевой панели находятся винты, фиксирующие нижнюю корзину под накопители.

Внутренняя конструкция

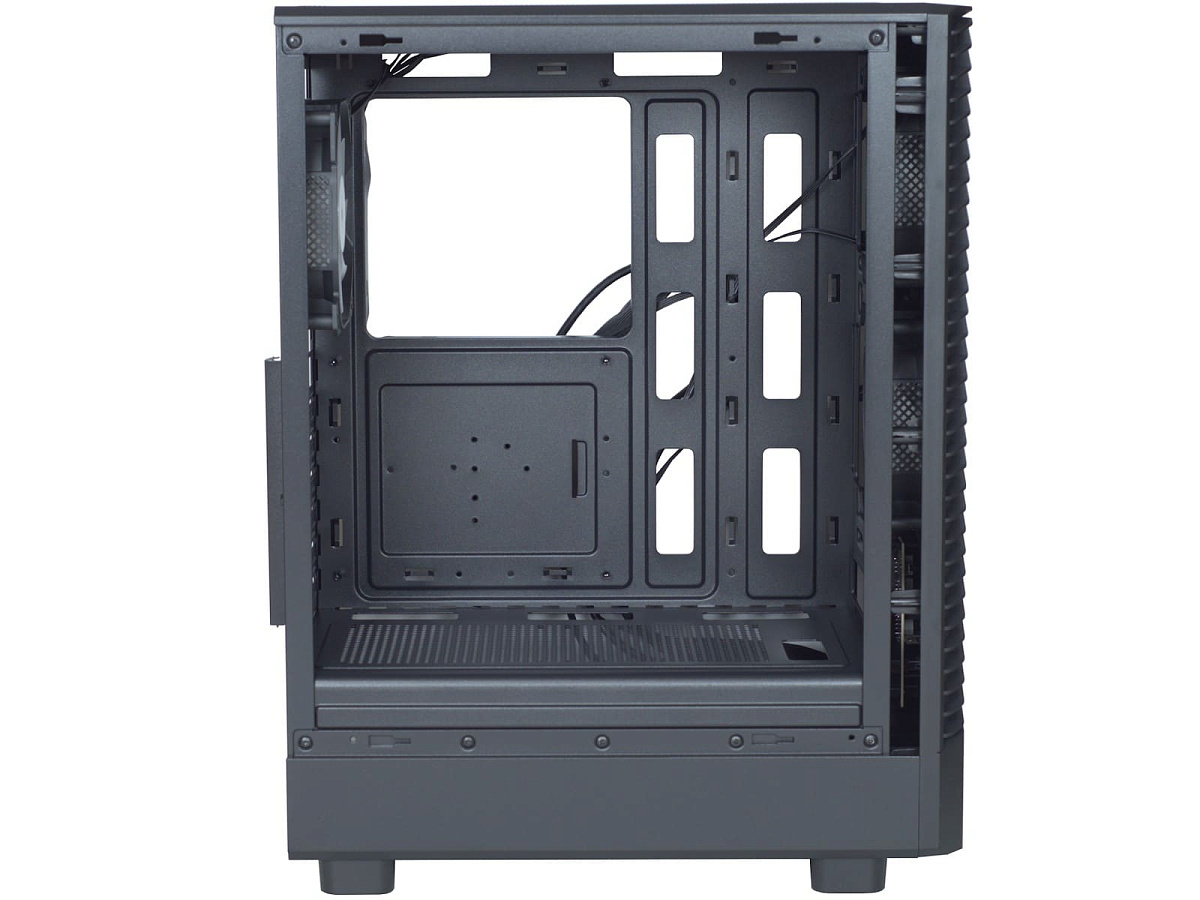

Из-за использования одного и того же шасси, что и в Mid-Tower корпусах Formula Mana Dynamic и Formula TimberLine T1, внутренняя компоновка корпуса Formula Mana Geometry такая же, поэтому ограничения на тип устанавливаемых компонент совпадает. В центральной зоне поддерживается установка материнской платы форм-фактора mini ITX/micro ATX/ATX, ограничение на высоту кулера составляет 180 мм, а на длину используемой видеокарты - 305 мм.

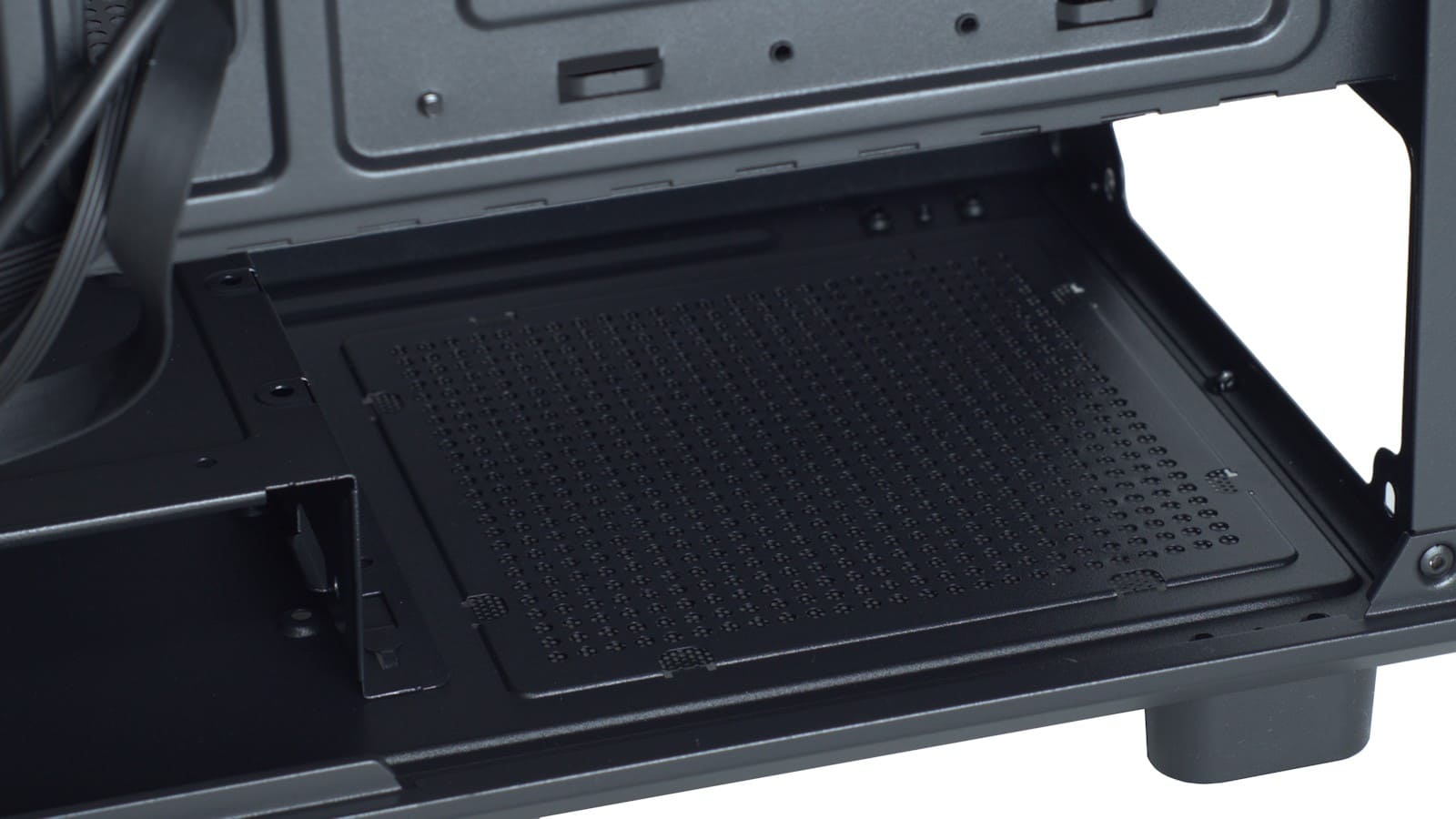

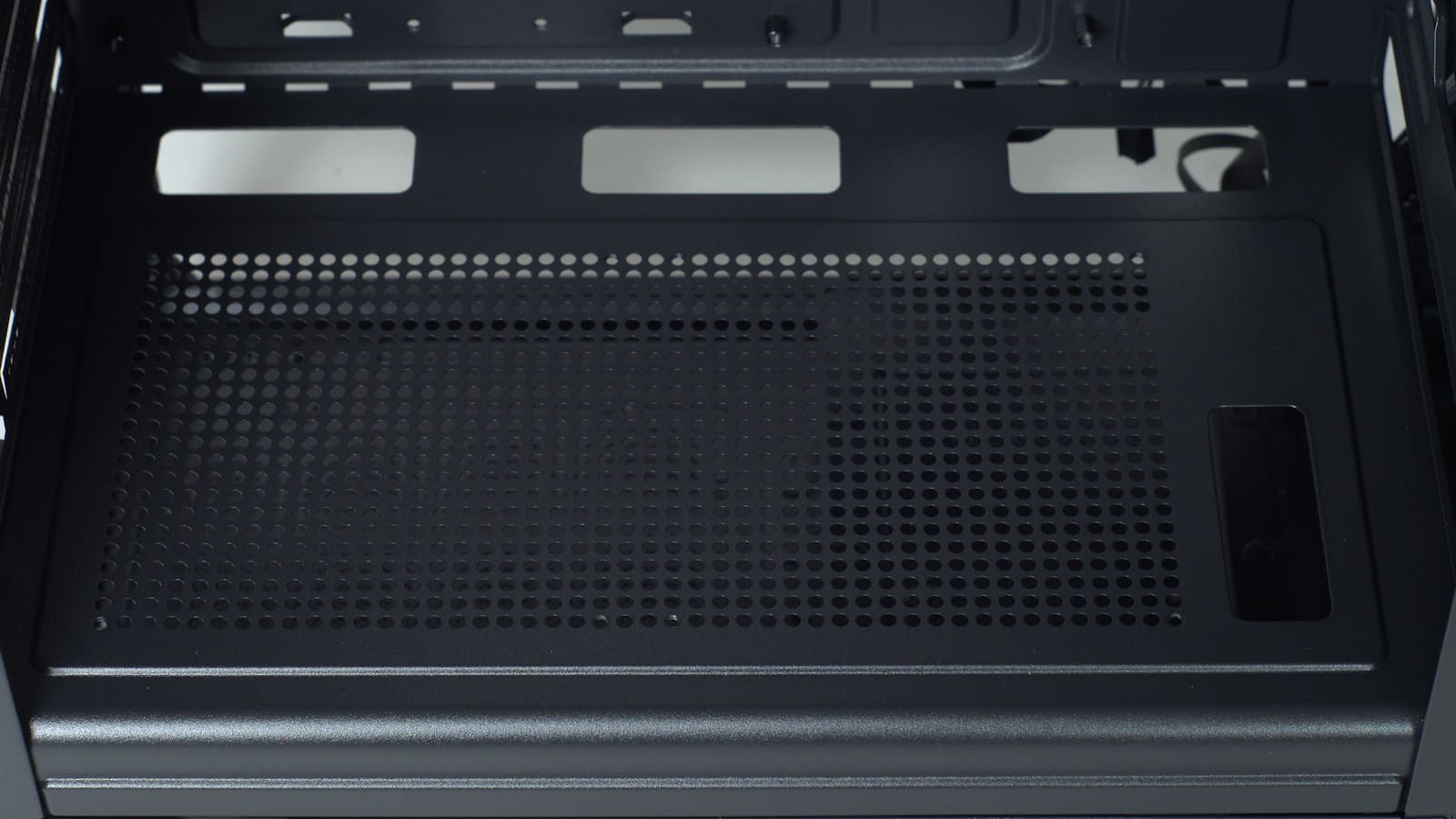

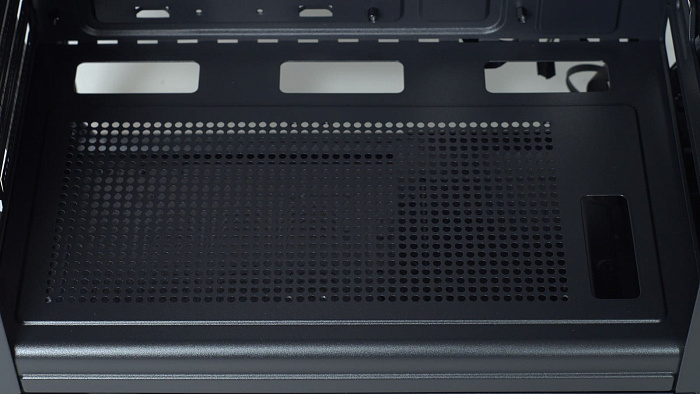

Для лучшей вентиляции кожух имеет перфорацию. Помимо этого, на нем предусмотрены посадочные отверстия для установки двух 120 мм вентиляторов (крепежные винты входят в комплект корпуса). Для удобства вывода кабелей в кожухе имеются четыре окна, одно из которых может быть использовано для вывода кабелей питания к видеокарте.

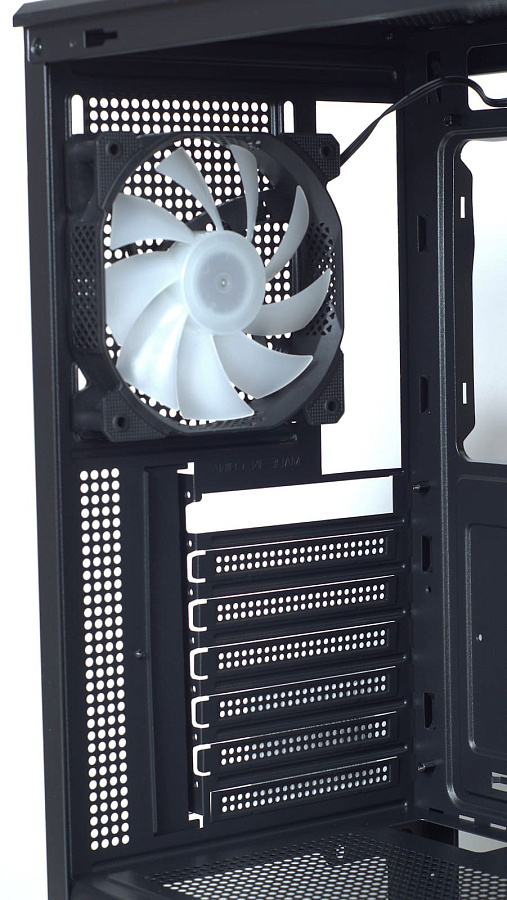

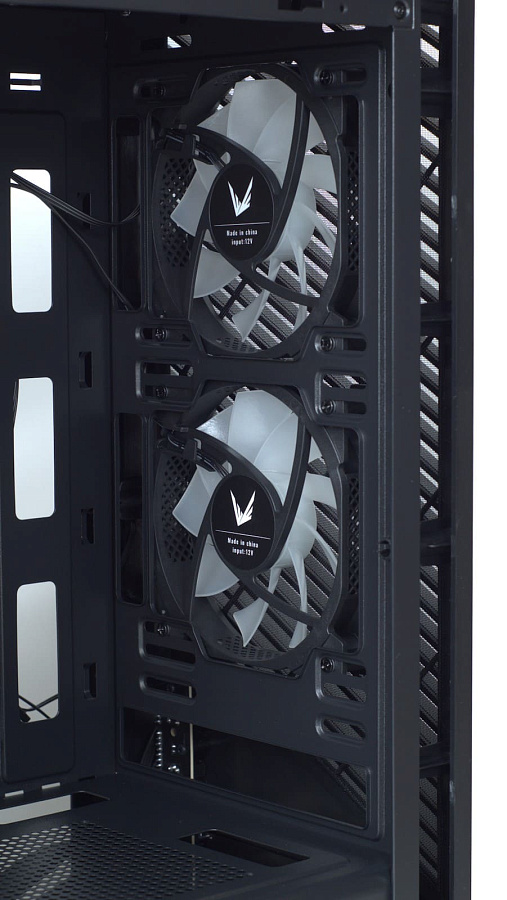

Отличие корпусов заключается в количестве установленных вентиляторов. Неизменным осталось размещение на задней стенке 120 мм вентилятора Cosmic FR, а вот спереди предустановлено только два (вместо трех) 120 мм вентиляторов Cosmic FR, размещенных в верхней части. Поэтому зона, скрытая кожухом, осталась без активного охлаждения. Отметим, что вентиляторы Cosmic FR, размещенные в корпусе, имеют неотключаемую RGB-подсветку и подключаются через сквозной Molex или 3-пин коннекторы.

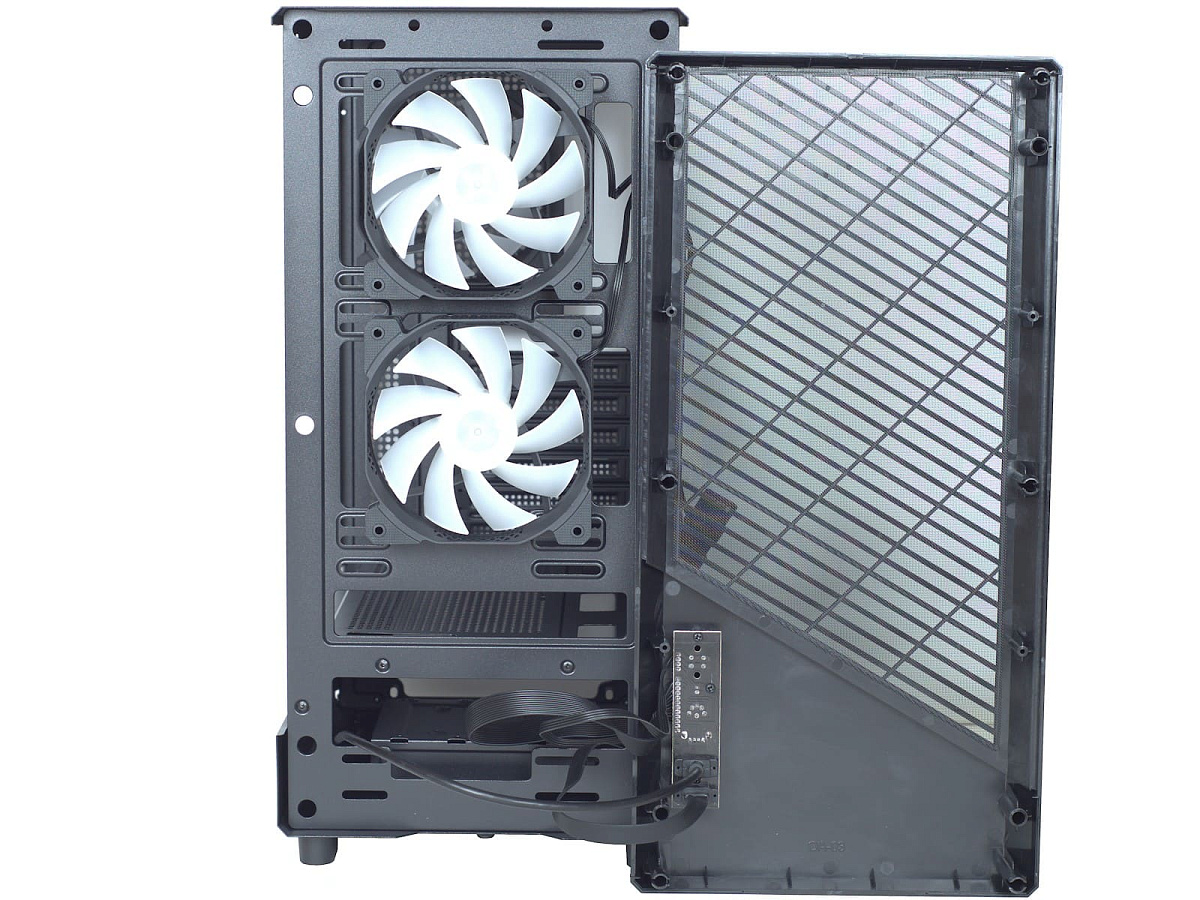

Демонтировав лицевую панель, получаем доступ к передним вентиляторам. И здесь стоит отметить, что шасси «модифицировано». Вместо использования специальных длинных винтов, входящих в комплект, в шасси предусмотрен стандартный вариант фиксации вентиляторов – с использованием коротких широких саморезов (M5). И здесь также невозможна установка радиатора системы жидкостного охлаждения (СЖО), но присутствуют посадочные места для 3х140 мм вентиляторов. Противопылевая сетка на передней панели несъемная.

Верхняя стенка допускает установку 2 х 120/140 мм вентиляторов (официально 2 х 120 мм) или одного 240 мм радиатора СЖО.

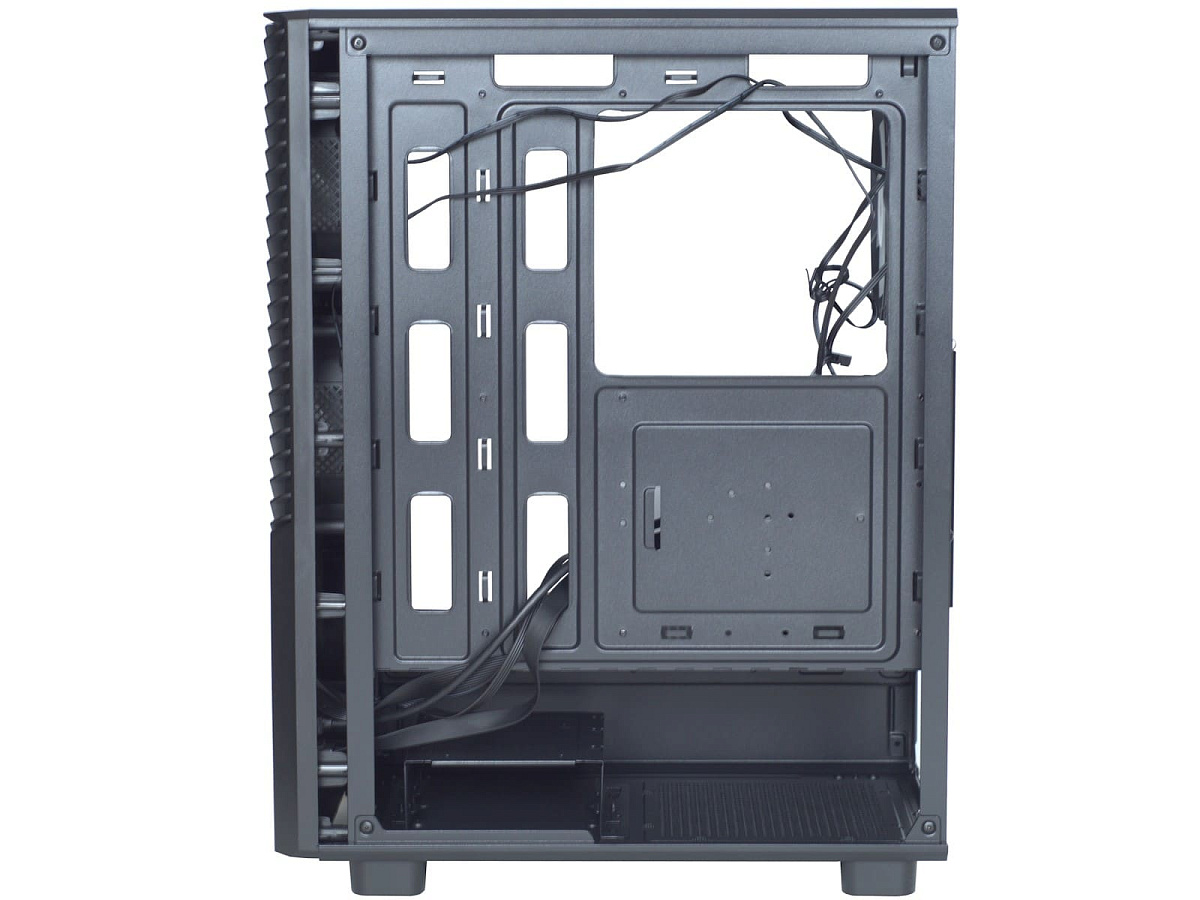

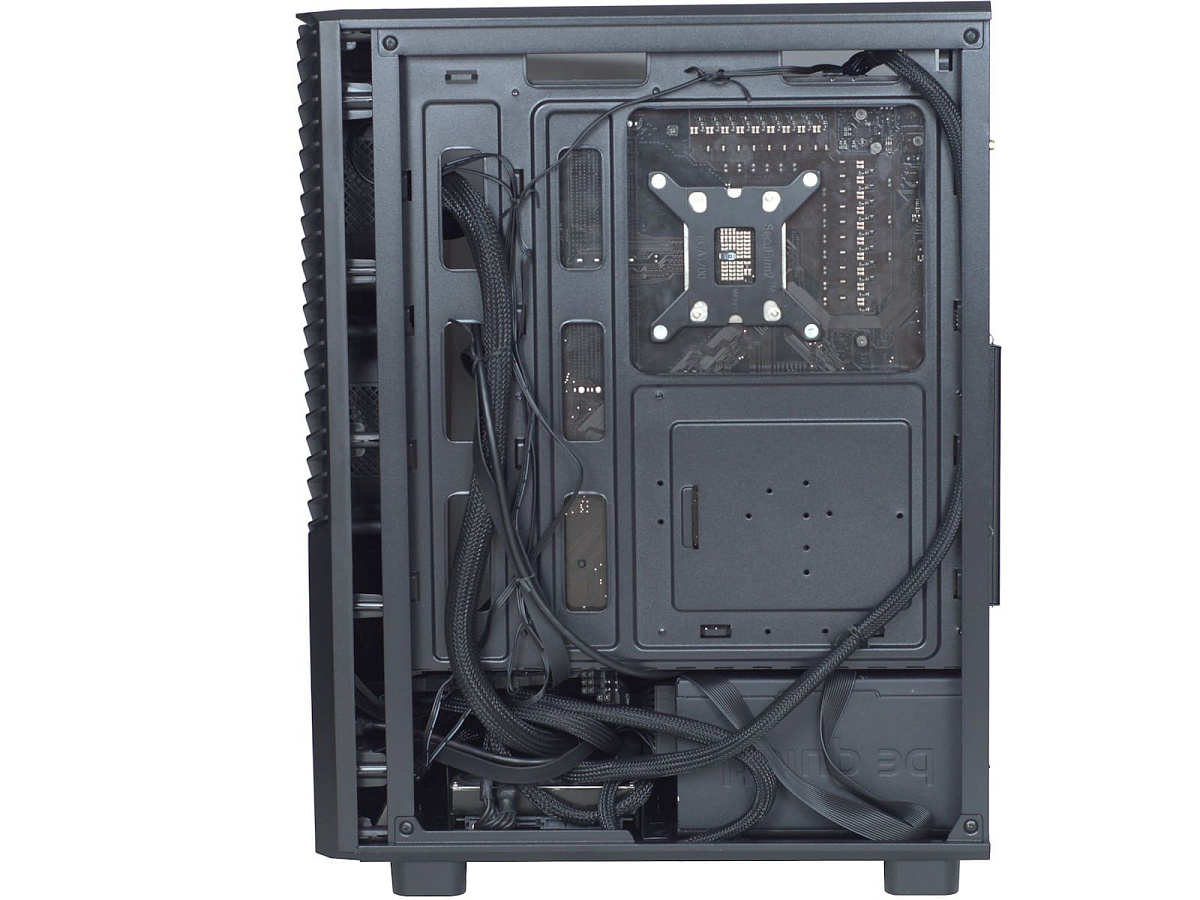

Однотипное шасси обеспечивает те же возможности по прокладке кабелей за поддоном и установке накопителей, блока питания под кожухом.

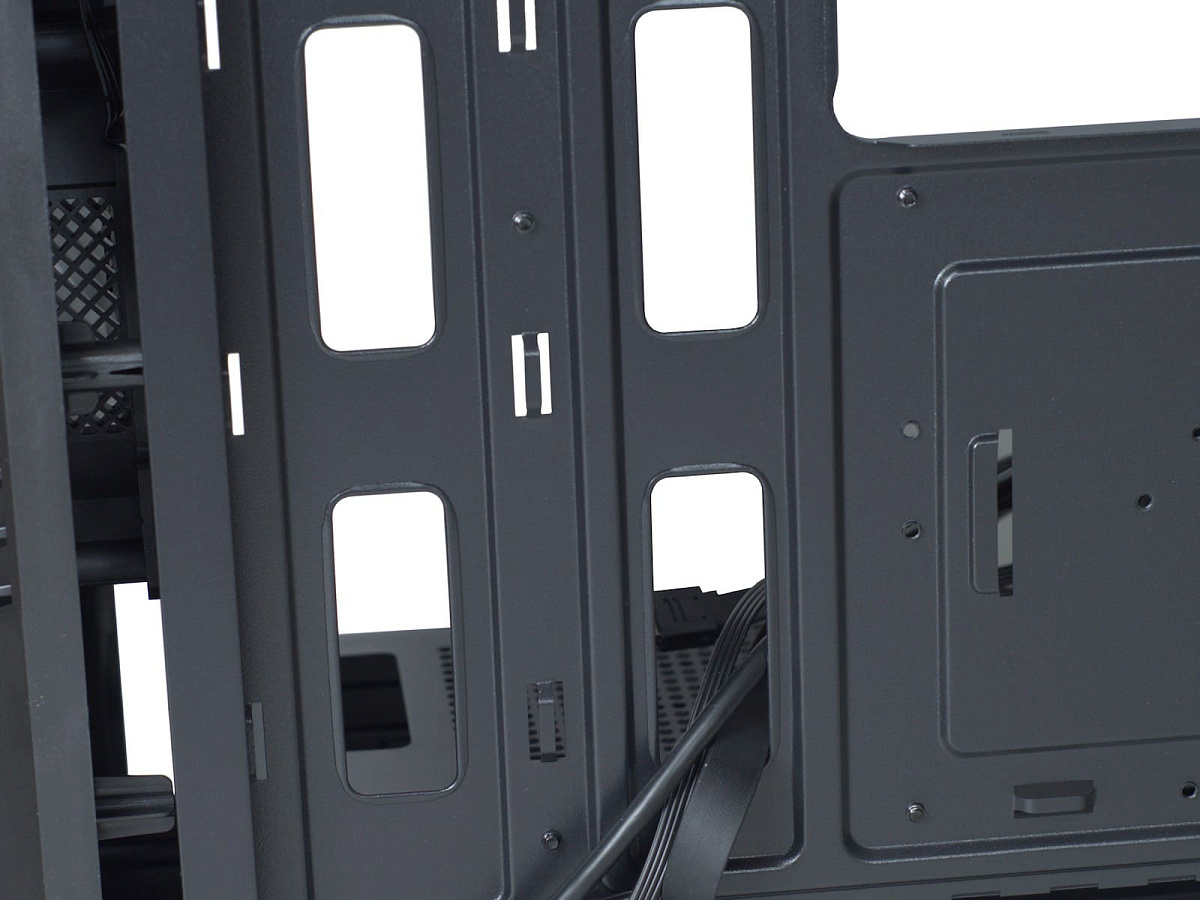

Окон в поддоне достаточно для вывода кабелей даже к материнским платам micro ATX/mini ITX. Их края завальцованы.

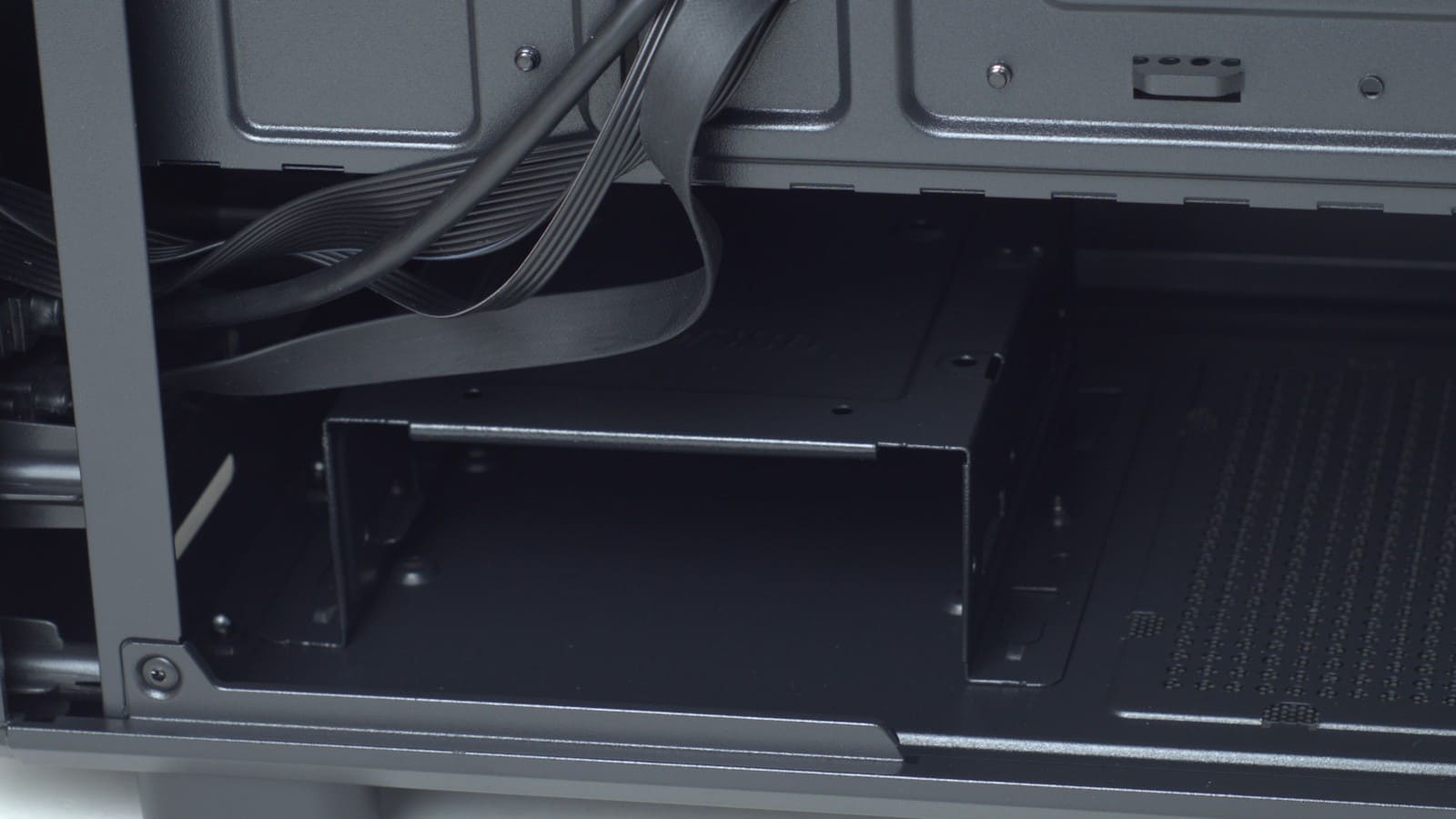

Единственное место установки накопителей – это нижняя корзина на 1х2.5" или 1х3.5" накопитель. При необходимости ее можно демонтировать.

Рядом находится место установки ATX блока питания глубиной 160 мм.

Особенности сборки

Использование одинакового шасси в Mid-Tower корпусах Formula Mana Geometry, Formula Mana Dynamic и Formula TimberLine T1 отражается не только на одних и тех же ограничениях по установке комплектующих, но и делает процедуру сборки системы идентичной. Ее мы уже описывали в обзоре корпуса Formula TimberLine T1 и никаких нюансов при сборке системы в корпусе Formula Mana Geometry замечено не было.

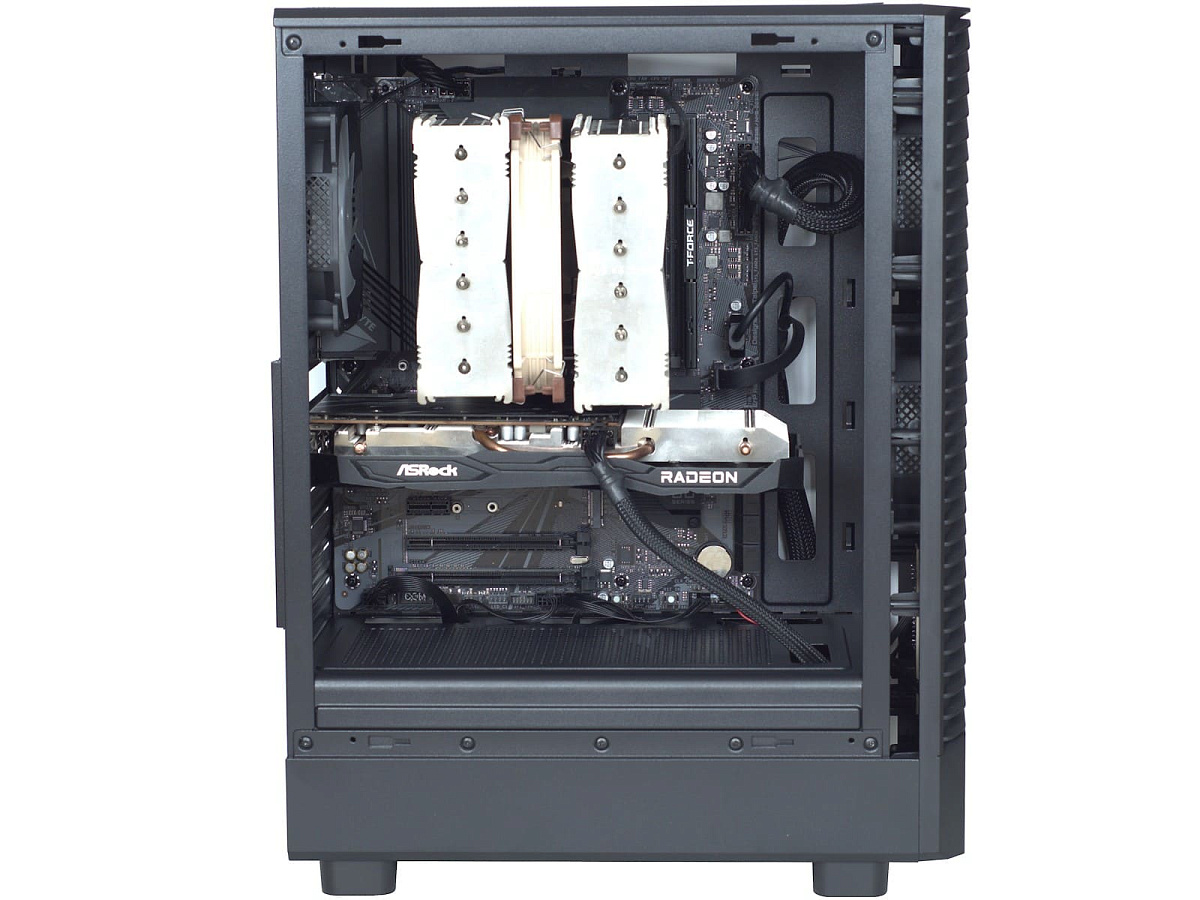

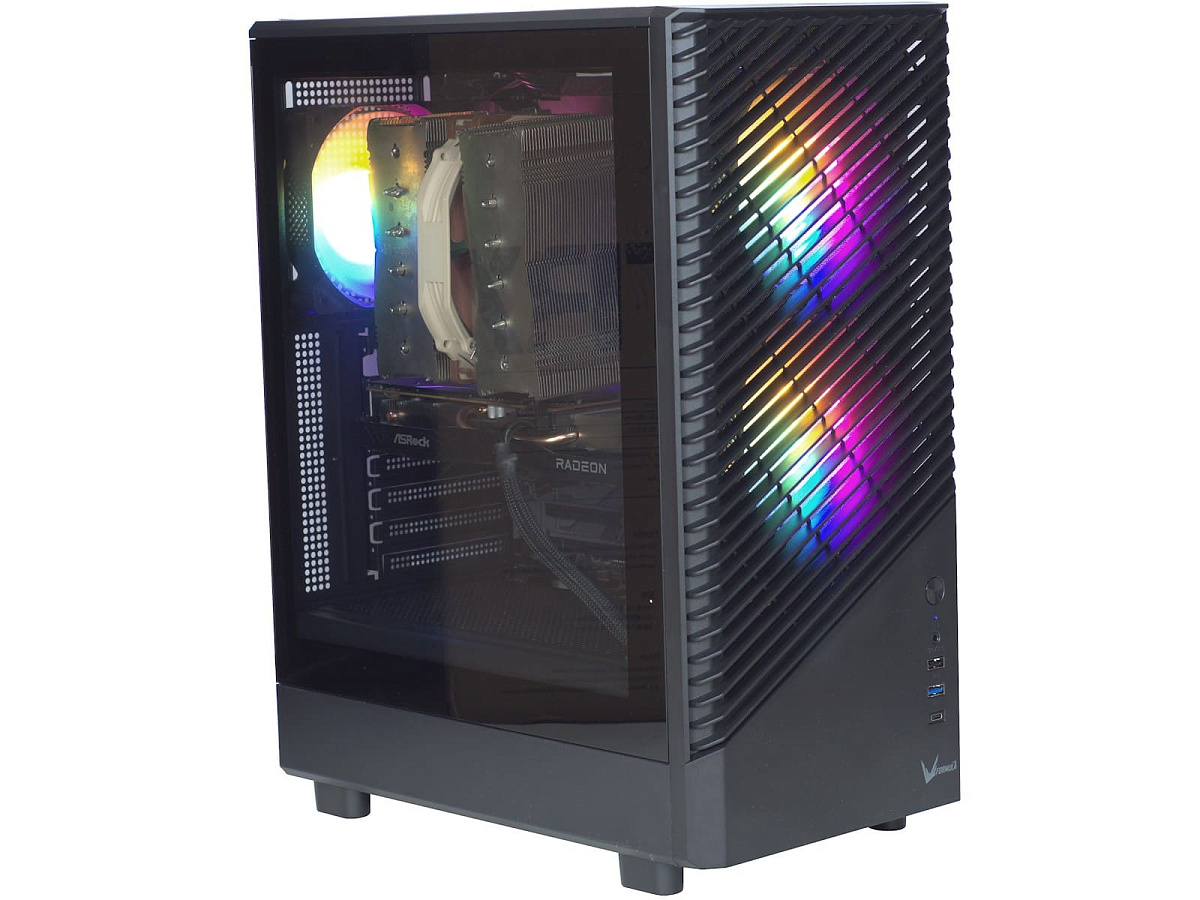

Результат сборки приведен ниже.

Тестовый стенд

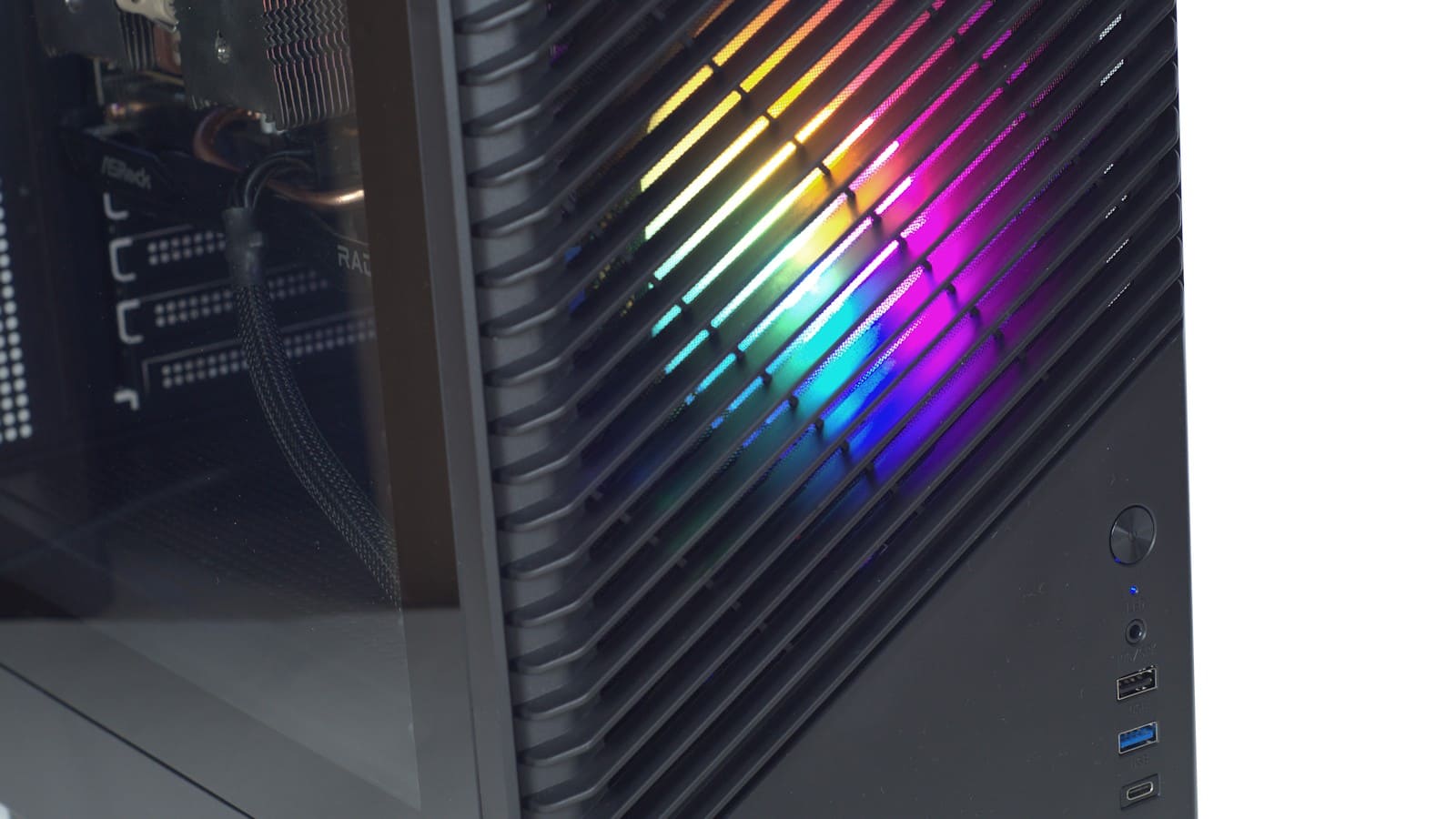

Оригинальный дизайн лицевой панели и три предустановленных 120 мм вентилятора Cosmic FR с RGB-подсветкой делают внешний вид корпуса Formula Mana Geometry эффектным.

Методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит Prime95 v30.19 (тест Small FFTs) и FurMark v1.38.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Энергопотребление системы в режиме простоя составило 76 Вт, под нагрузкой - 423 Вт. Также оценивался нагрев накопителя через утилиту Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и накопителя брались из программы мониторинга CPUID HWMonitor v1.53.

Температура в помещении во время тестирования составляла 24,9-25,3 °С.

Тестирование корпуса производилось в варианте с установленными боковыми панелями и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

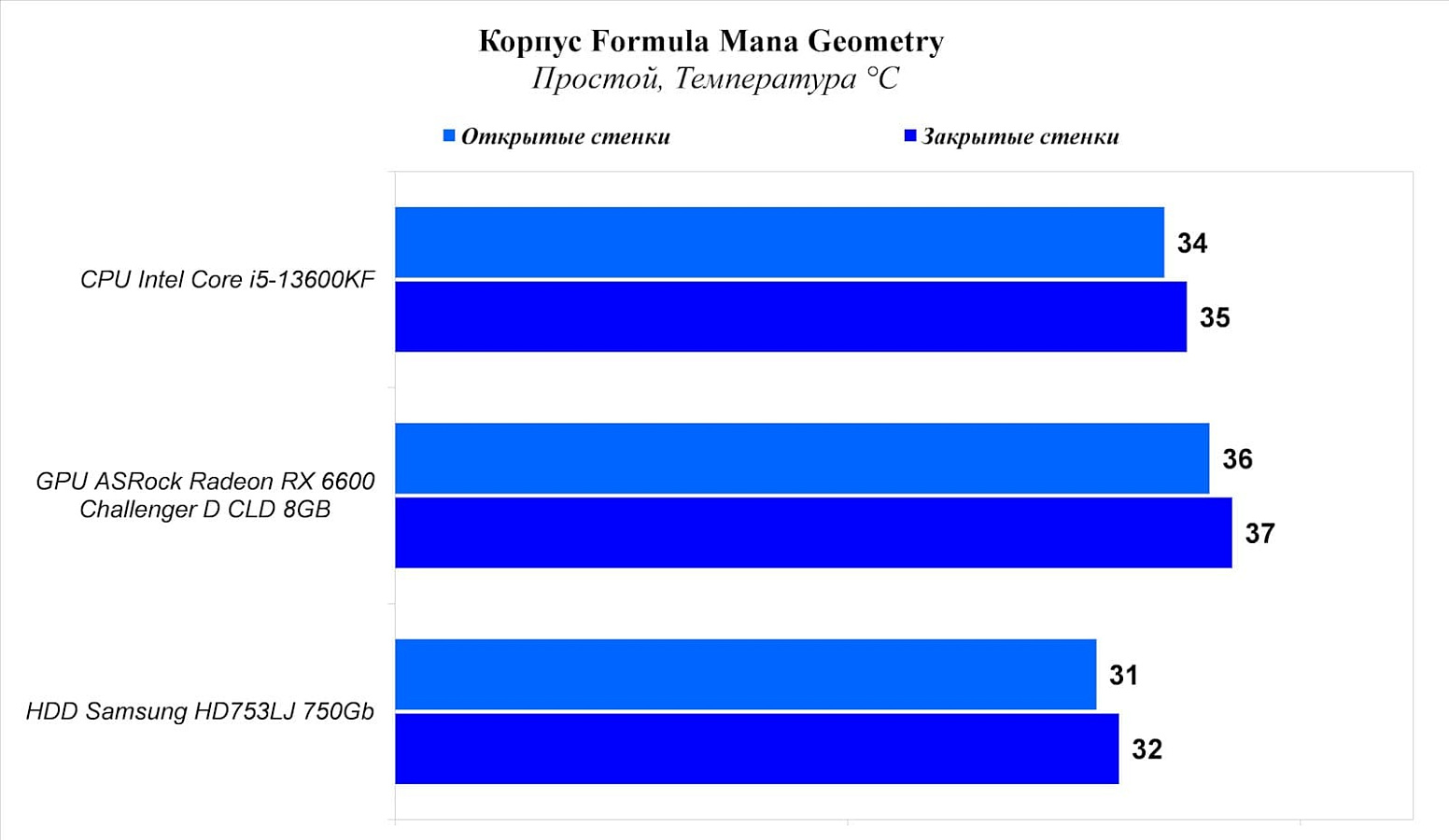

Простой системы.

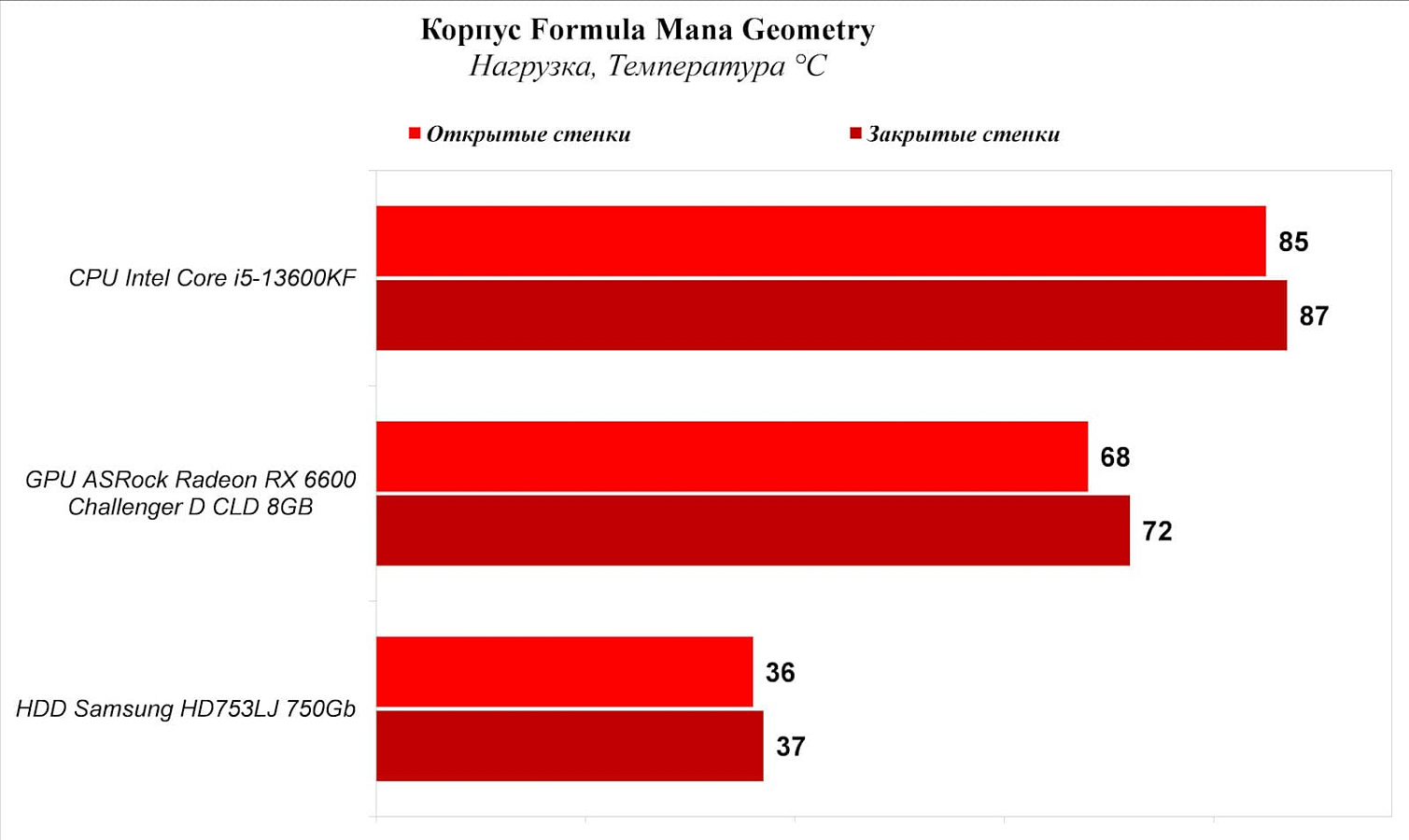

Нагрузка системы.

Использование трех 120 мм вентиляторов Cosmic FR также обеспечивает Mid-Tower корпусу Formula Mana Geometry хорошую эффективность охлаждения зоны размещения материнской платы и видеокарты.

Сравнивая результаты с Formula Mana Dynamic, заметно отсутствие третьего вентилятора на передней стенке – при том же нагреве процессора, температура видеокарты получается выше на 1 градус Цельсия и больше «пострадал» накопитель. Без активного охлаждения его температура повысилась на 5 градусов Цельсия, но сами значения не являются высокими.

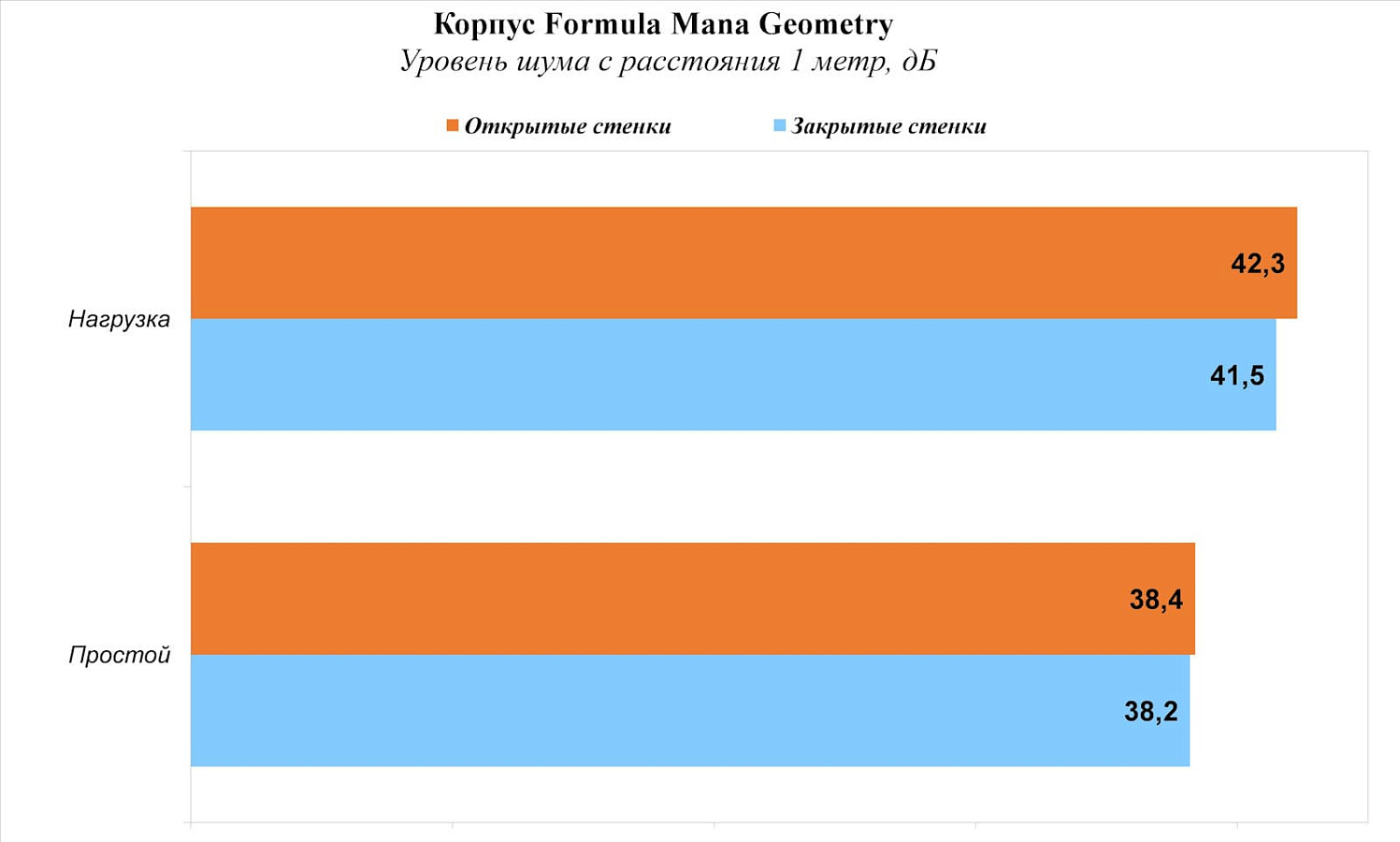

Уровень шума

Меньшее количество вентиляторов в Mid-Tower корпусе Formula Mana Geometry повлияло и на уровень шума. В простое он получился меньше, чем в корпусе Formula Mana Dynamic, но все-равно тихим работу корпуса назвать нельзя. Нагрузка на процессор и видеокарту, и соответственно на их системы охлаждения, делает уровень шума, идущий от корпуса, высоким.

Выводы

Использование одинакового шасси делает Mid-Tower корпус Formula Mana Geometry в некотором плане очень схожим по техническим характеристикам с другими моделями корпусов Formula Mana Dynamic и Formula TimberLine T1. Однако подход в изменении дизайна лицевой панели, места размещения портов ввода-вывода (и типе USB портов), а также количестве предустановленных вентиляторов позволяет рассматриваемому корпусу быть по-своему уникальным и у конечного покупателя появляется больше вариантов при выборе конкретной модели.

В плане возможностей отличительной чертой корпуса Formula Mana Geometry является количество используемых 120 мм вентиляторов Cosmic FR и месте их размещения – их три и это отразилось на эффективности охлаждения пространства под кожухом, то есть в штатном исполнении корзина под накопители не имеет активного охлаждения, поэтому устанавливаемые накопители могут нагреваться сильнее. В остальном корпус обладает высокой эффективностью охлаждения зоны  размещения материнской платы и фактически обладает теми же недостатками, что и ранее рассмотренные модели, связанные с шумной работой 120 мм вентиляторов Cosmic FR при подключении через Molex разъем питания и наклейкой, размещенной на задней стенке корпуса, которая препятствует лучшей вентиляции.

Меньшее количество вентиляторов отразилось на конечной стоимости корпуса Formula Mana Geometry – его можно купить по цене от 5100 рублей.

Плюсы:

Минусы:
