Обзор и тест системы охлаждения MSI MAG CoreLiquid A13 360

Системы жидкостного охлаждения получили широкое распространение в связи с достаточно горячим нравом современных высокопроизводительных процессоров в домашнем сегменте ПК. Если раньше контуры охлаждения с длинными радиаторами под три вентилятора были признаком сегмента для экспериментов с разгоном, то теперь системы охлаждения с ними максимально востребованы при сборке игровых ПК на основе процессоров высокой производительности даже при использовании при заводских настройках. Причём особый интерес у пользователей вызывают надежные и стабильные модели с максимально простой установкой. В рамках обзора рассмотрим и протестируем как раз одну из таких — MSI MAG CoreLiquid A13 360.

Спецификация

Упаковка и комплектация

MSI MAG CoreLiquid A13 360 упаковывается в стильно оформленную коробку тёмных тонов. Приблизительное представление о том, как она выглядит во время работы, можно получить по фотореалистичному изображению на верхней части коробки. Боковые грани традиционно отведены под детальную информацию о характеристиках и особенностях системы охлаждения. Преимущественно всё описание сделано на английском языке.

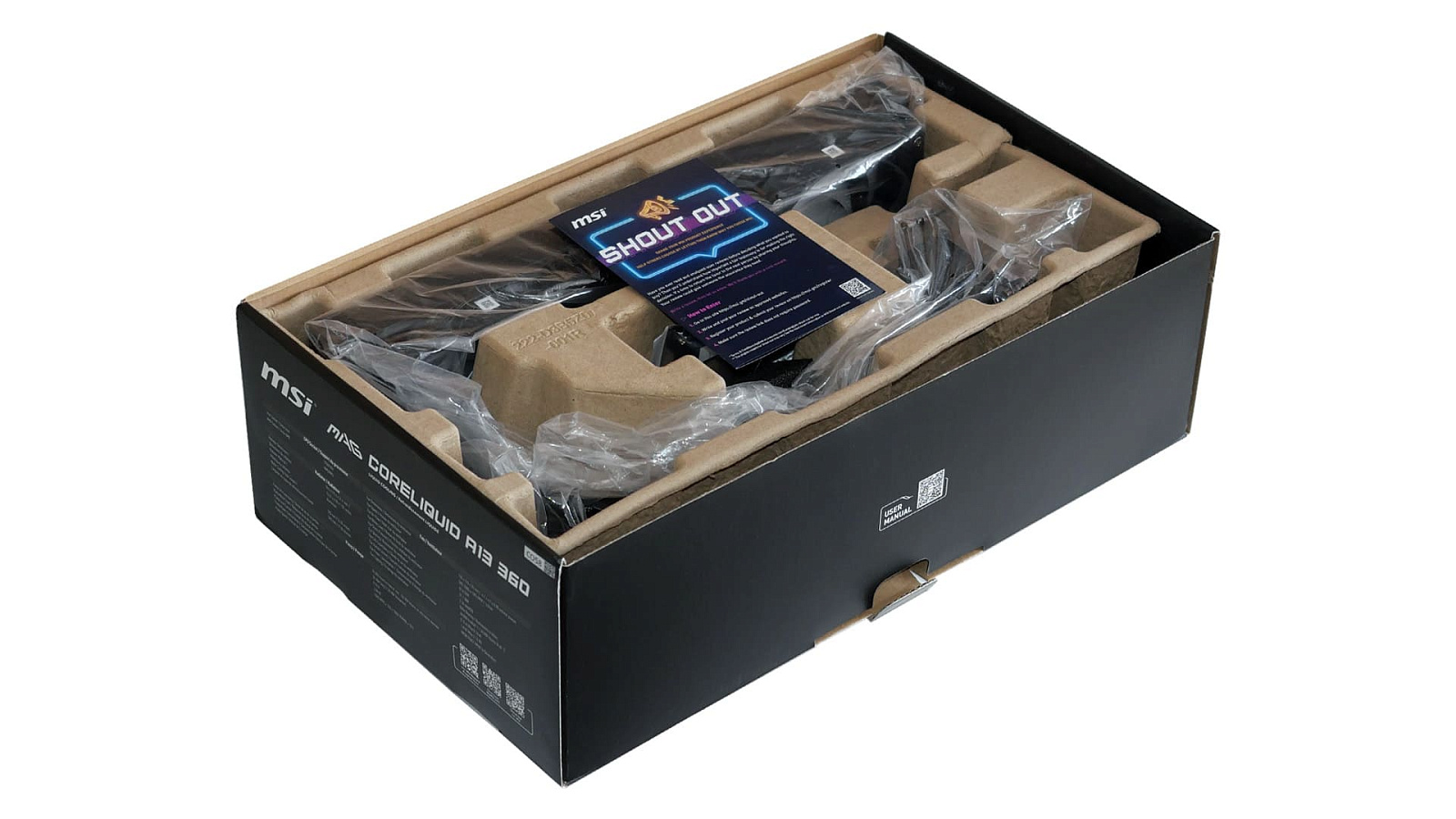

Внутри коробки применён распространенный для транспортировки СЖО картонный вкладыш с формованными отсеками под отдельные компоненты. Как показала практика, при умеренной аккуратности экспедиторских компаний такой защиты в большинстве случаев достаточно для сохранения товарного вида даже при заказе из международных маркетплейсов и трансграничных перевозках.

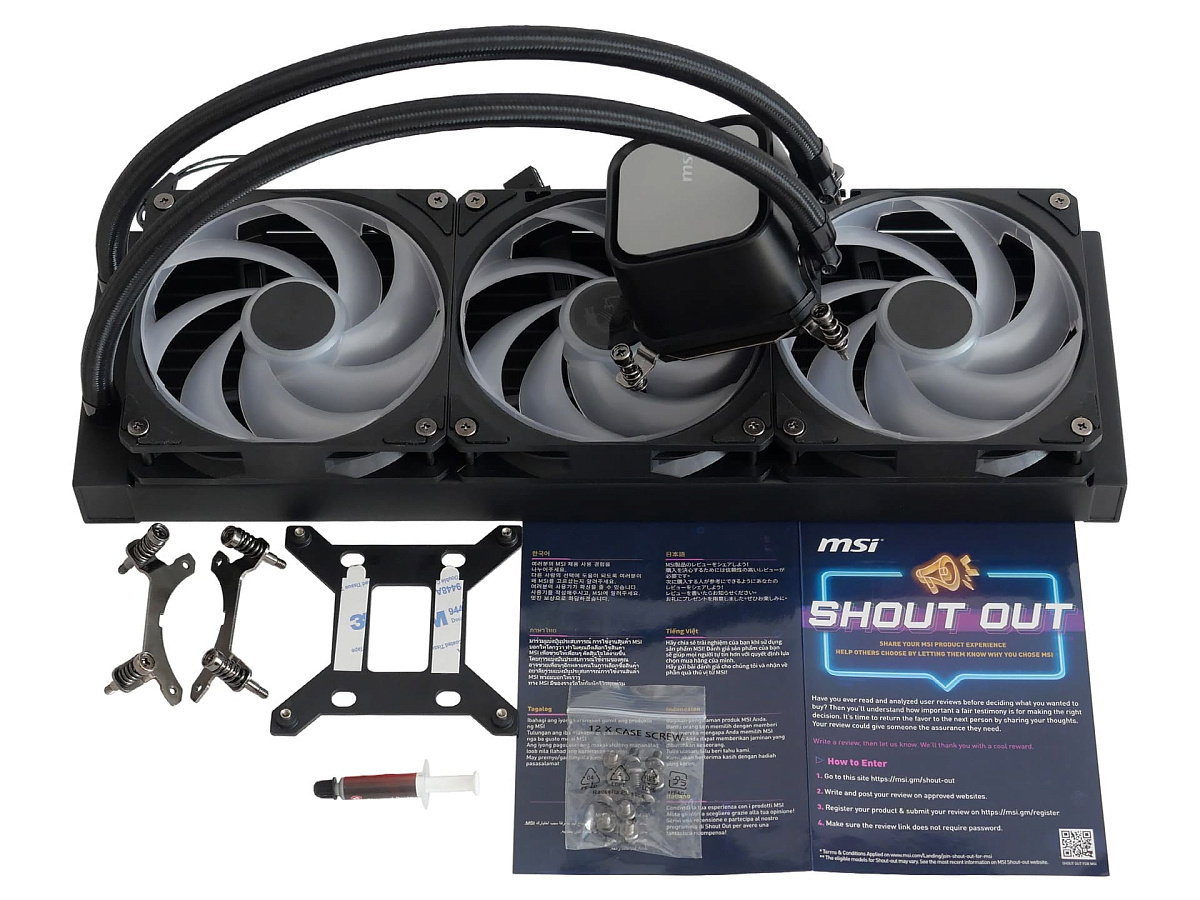

Комплектация MSI MAG CoreLiquid A13 360:

Бумажной пользовательской инструкции в комплекте нет. QR-код на электронный мануал размещён на боковой грани под крышкой коробки.

Внешний вид и особенности конструкции

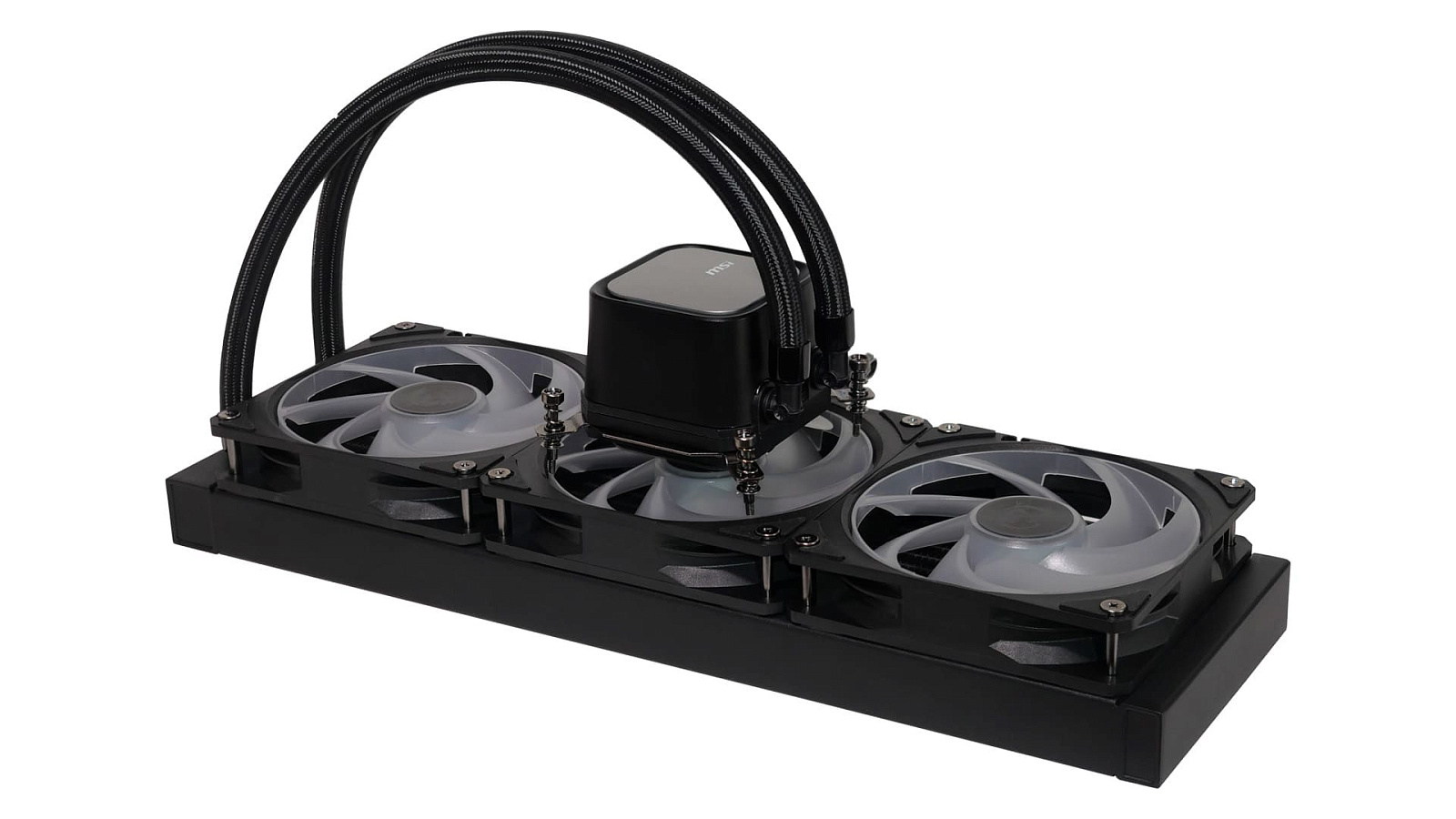

MSI MAG CoreLiquid A13 360 построена по типовой схеме с замкнутым жидкостным контуром, в котором водоблок с насосом внутри соединён с радиатором гибкими трубками. Протестированный экземпляр был сделан в чёрной расцветке. В ассортименте MSI есть и белый вариант данной модели системы охлаждения.

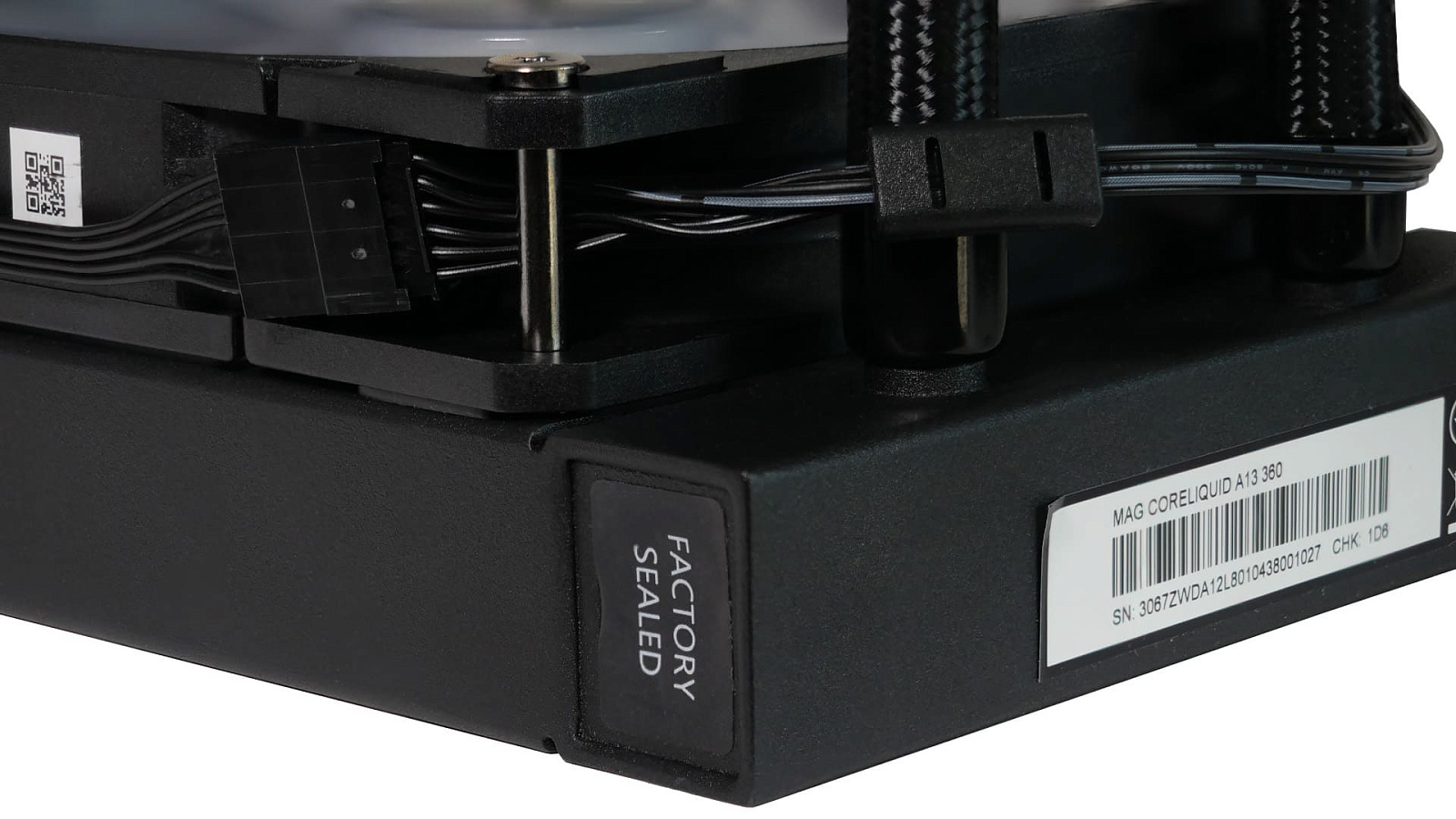

СЖО относится к классу "всё в одном" необслуживаемого типа. Это означает, что владельцу не потребуется заправлять контур жидкостью и контролировать её уровень, за него всё уже сделано на заводе изготовителе. Однако заливное отверстие похоже спрятано на боковой части радиатора под стикером FACTORY SEALED.

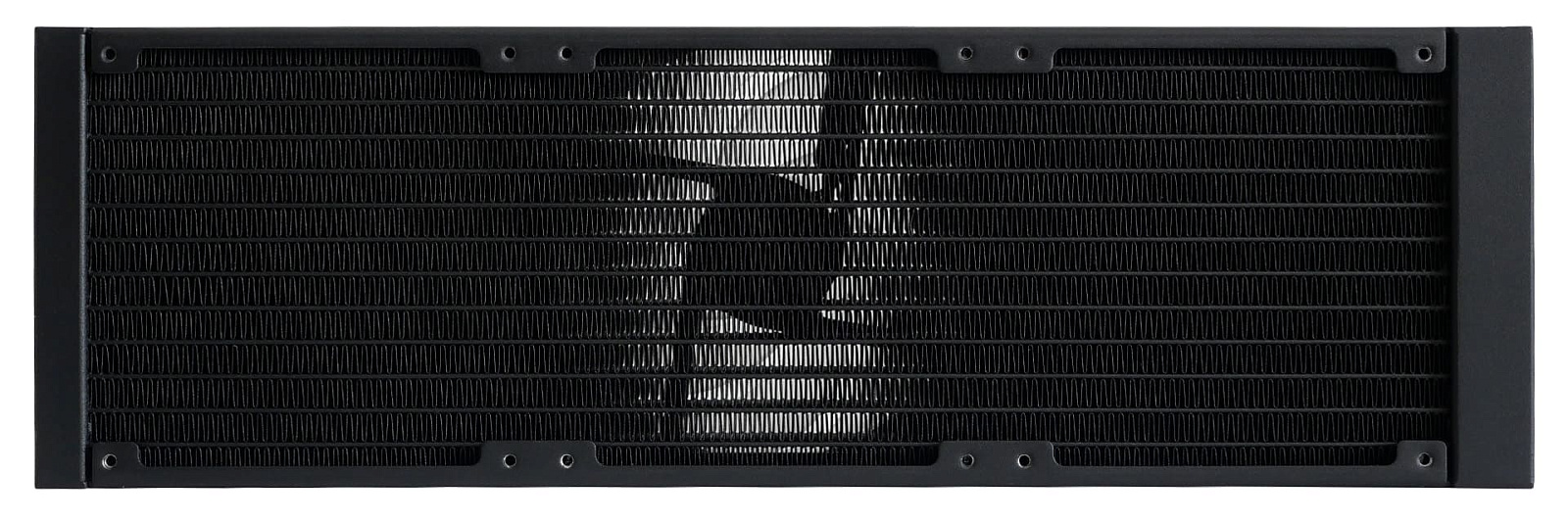

Радиатор в контуре MSI MAG CoreLiquid A13 360 выглядит стандартно: металлический каркас длиной 394 мм с расположенными внутри периметра двенадцатью тонкими каналами, между которыми находятся плотные зигзагообразные связки из металлической гофроленты. На каркасе предусмотрены резьбовые отверстия для крепления вентиляторов и подвеса самого радиатора в корпусе ПК. Крепления расположены симметрично с обеих сторон радиатора, что позволяет при необходимости перекинуть вентиляторы на другую сторону или добавить к имеющимся трём ещё три для большей эффективности.

Гибкие EPDM-шланги (из этилен-пропиленового каучука) закреплены на водоблоке поворотными Г-образными, а на радиаторе прямыми неповоротными фитингами. Такая схема применяется в преобладающем большинстве моделей в классе AIO 360 мм.

Трубки с учетом фитингов имеют длину приблизительно 400 мм и дополнительно заключены в нейлоновую оплётку в целях снижения риск случайного повреждения.

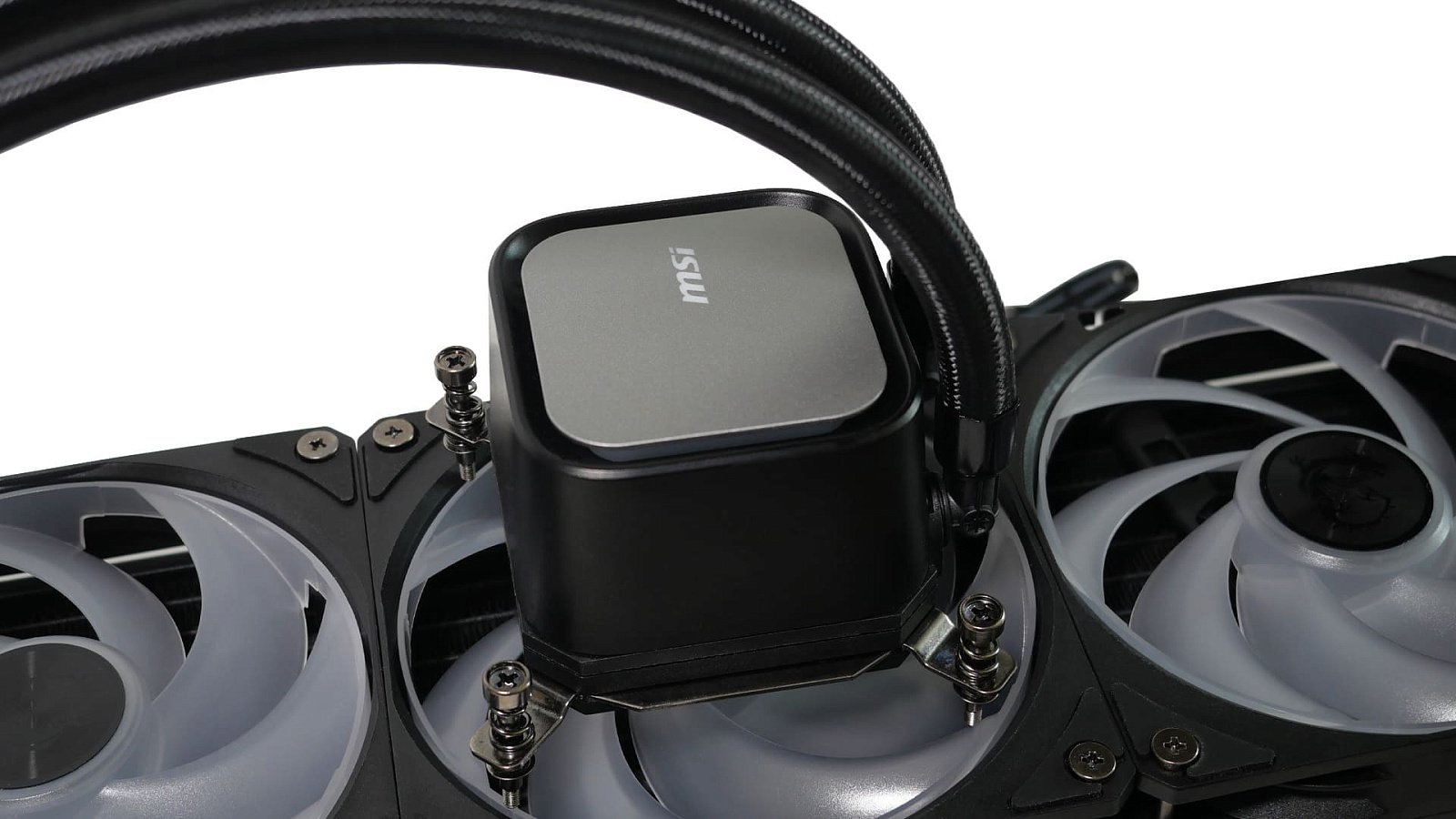

Водоблок выполнен в спокойном дизайне. Детали его корпуса пластиковые матовые в комбинации чёрного цвета по бокам и серой пластины с логотипом MSI сверху. Выглядит достойно даже без включения интегрированной по периметру ARGB-подсветки.

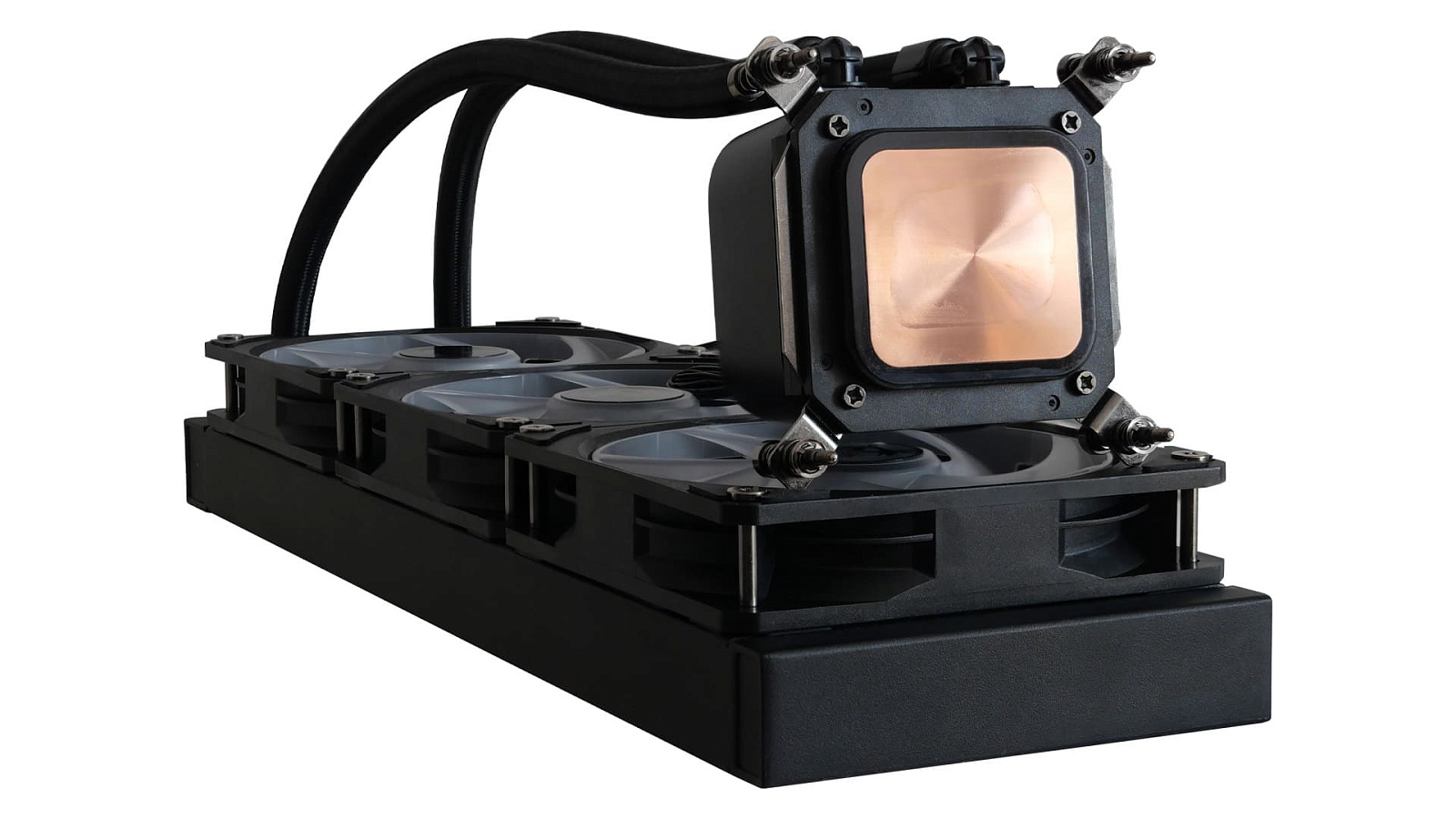

В нижней части водоблока применена толстая медная пластина, по форме основания приближенная к квадрату со скруглёнными углами со стороной 43,5 мм. Она выровнена, но не подвергалась шлифовке до зеркального блеска.

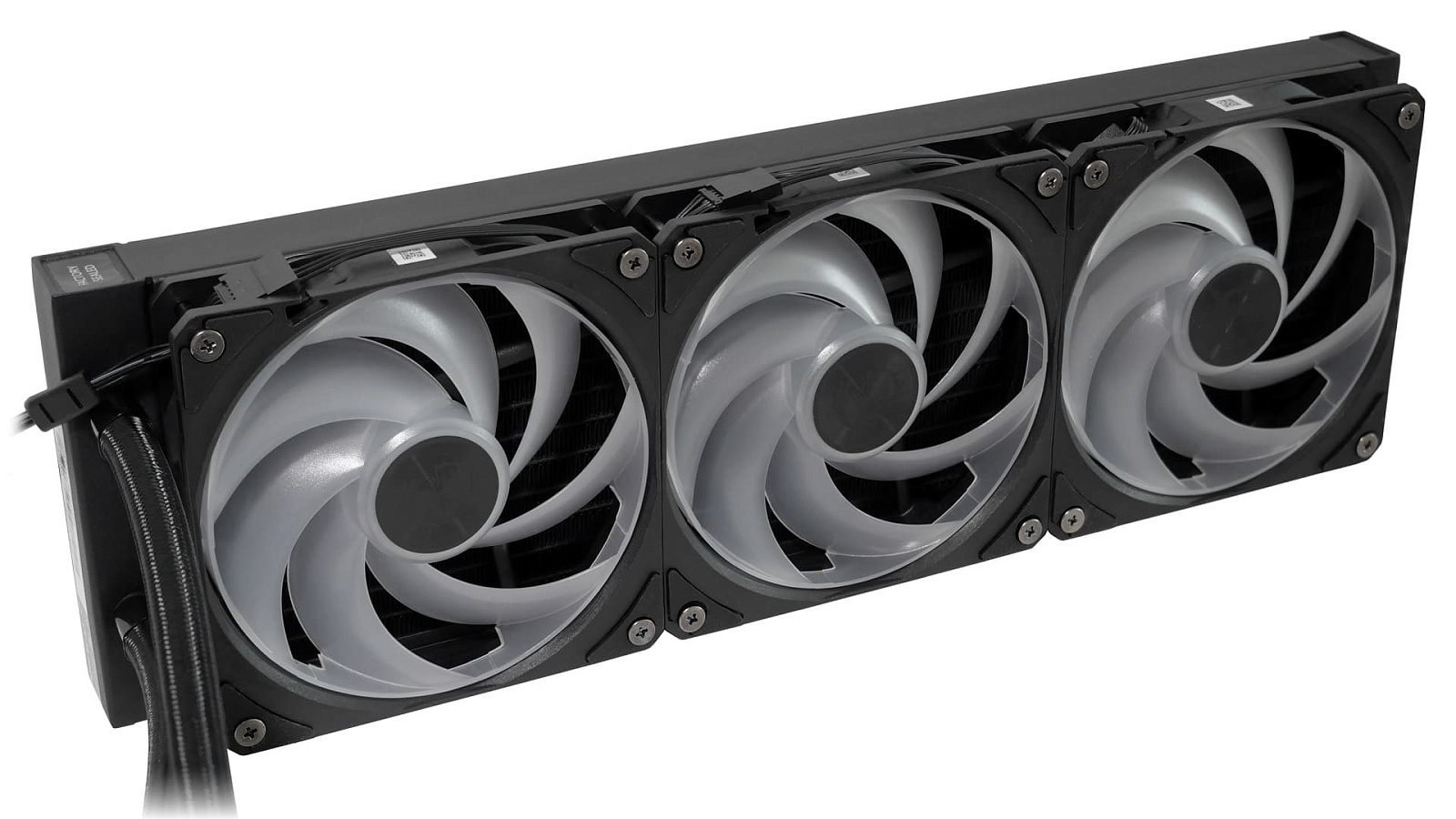

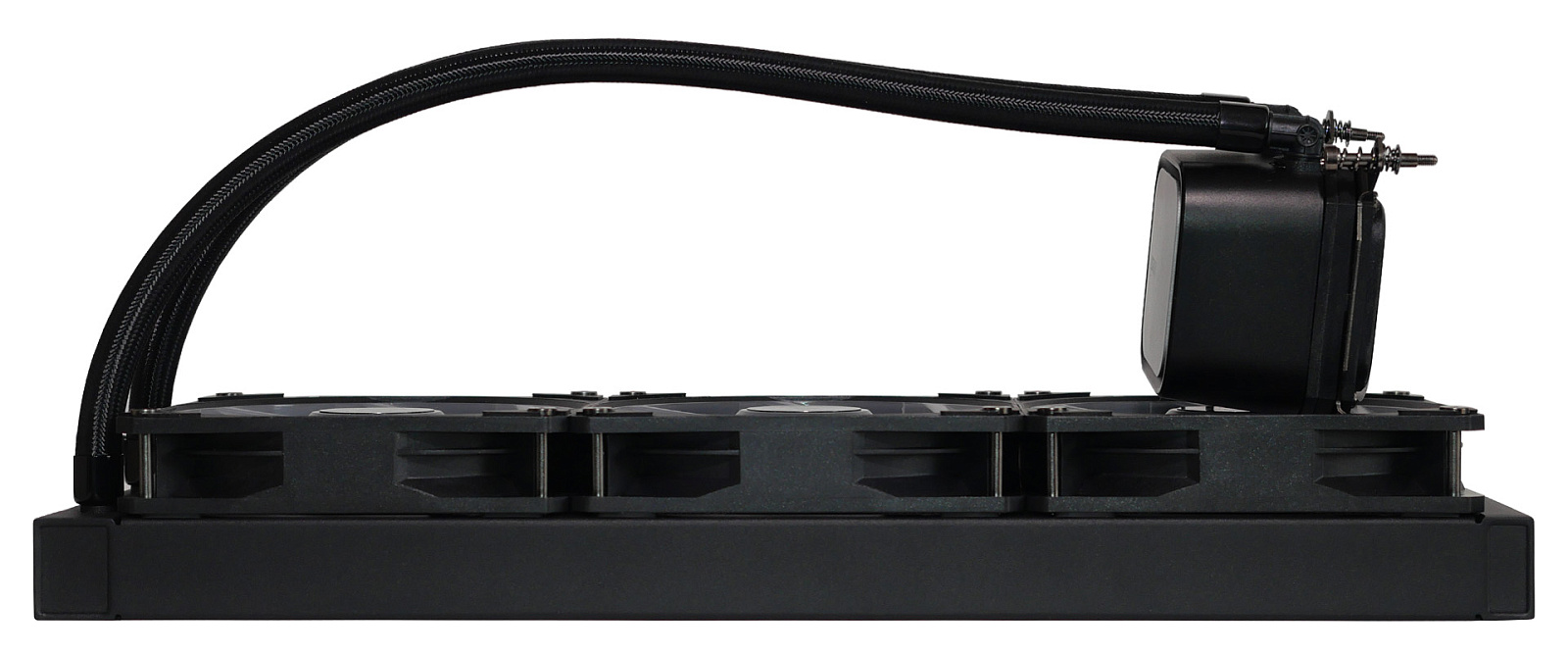

В целях упрощения сборки три комплектных вентилятора предустановлены на радиаторе СЖО. К их преимуществам можно отнести аккуратное соединение по цепочке без вороха торчащих во все стороны проводов. Стандартные для своего класса высоты радиатора (27 мм) и вентиляторов (25 мм) дают общее значение — типовые 52 мм, совместимые с большинством корпусов, в которых изначально заложена поддержка AIO-СЖО класса 360 мм.

Пример установки на сокет LGA 1700

Для упрощения действий по установке система охлаждения поставляется в предварительно собранном виде. Вентиляторы "из коробки" закреплены на радиаторе. Фактически пользователю остаётся только использовать крепление под нужный сокет из комплектного набора и закрепить радиатор в корпусе ПК.

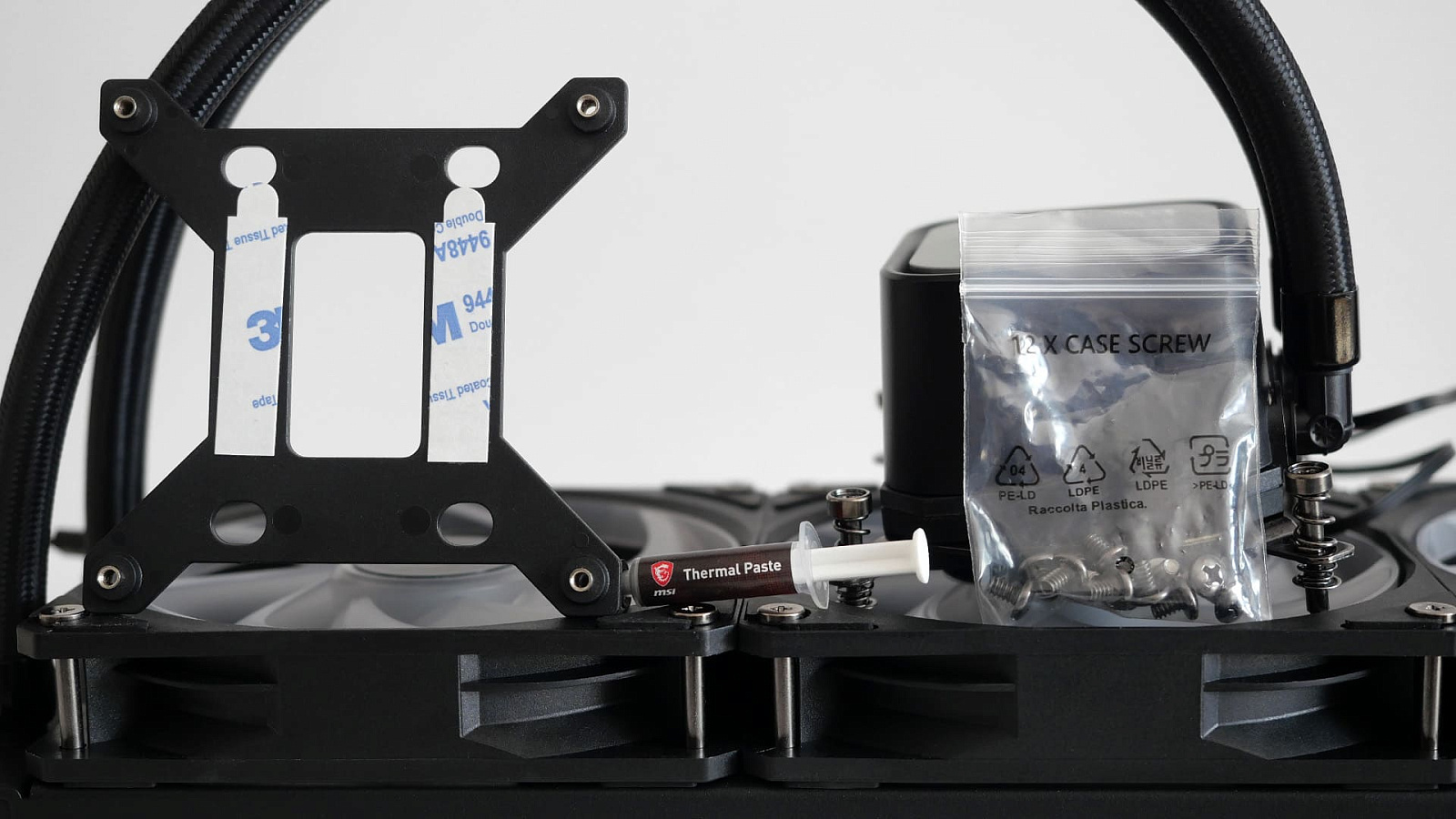

Тестирование проводилось на платформе с процессором Intel Core Ultra 9 285K и материнской платой MSI MEG Z890 ACE, поэтому пример установки рассмотрен для сокета LGA 1851. Для этого понадобился только бэкплейт и термопаста, так как направляющие для совместимых сокетов Intel уже предустановлены на водоблоке.

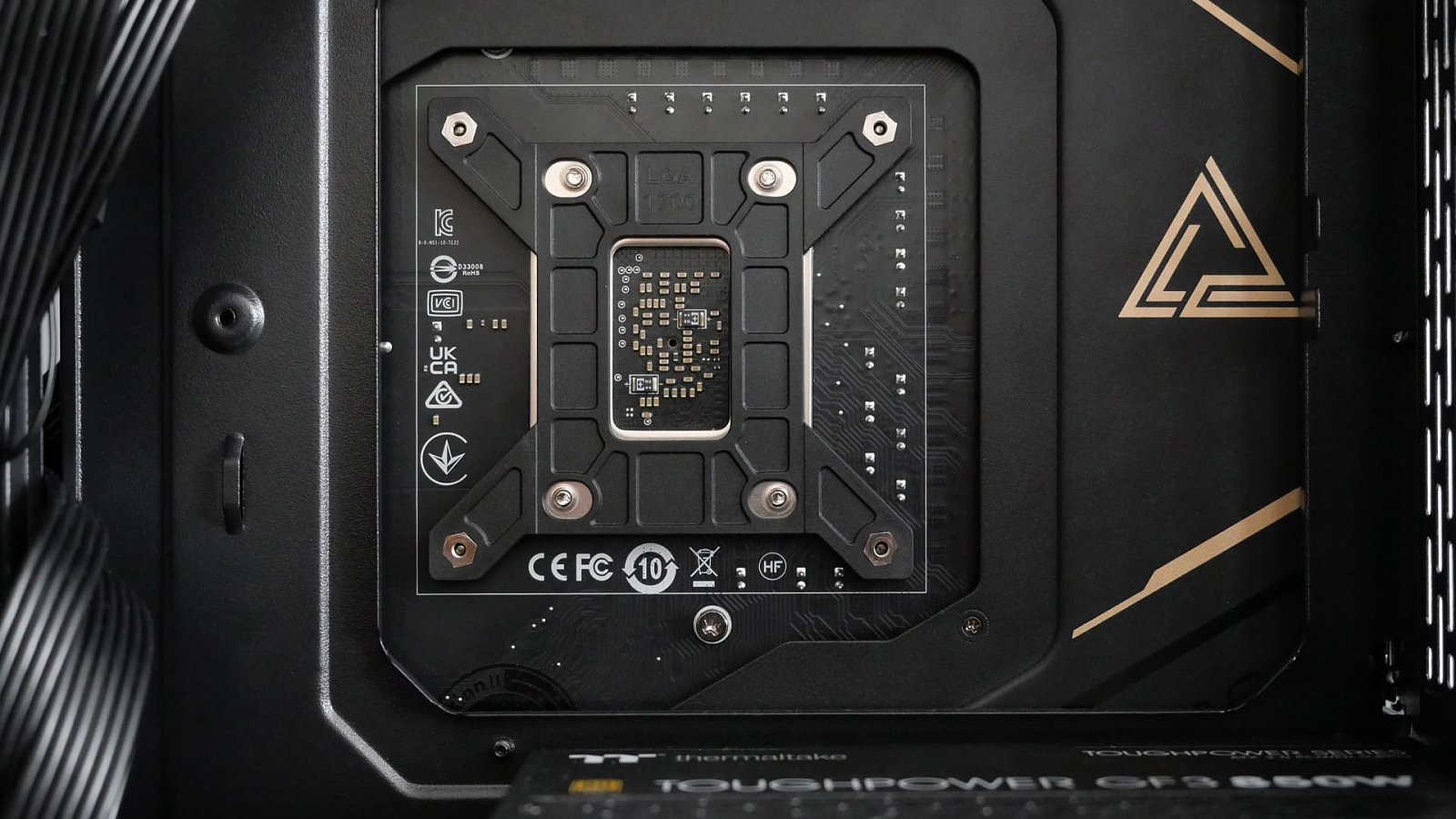

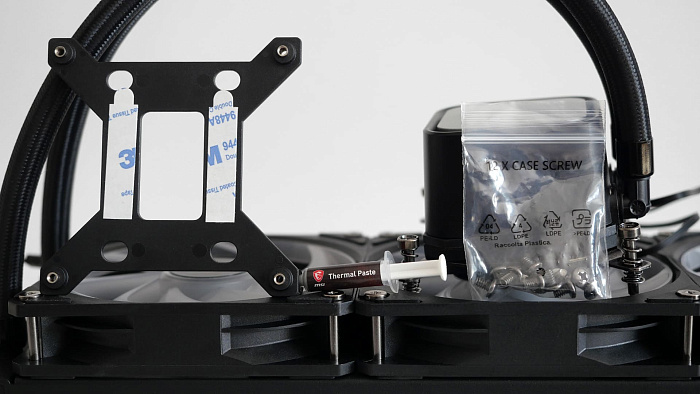

Бэкплейт пластиковый, но с впаянными металлическими резьбовыми крепежами по углам. С внутренней стороны на нём применены тонкие полоски двустороннего скотча для упрощения сборки на весу.

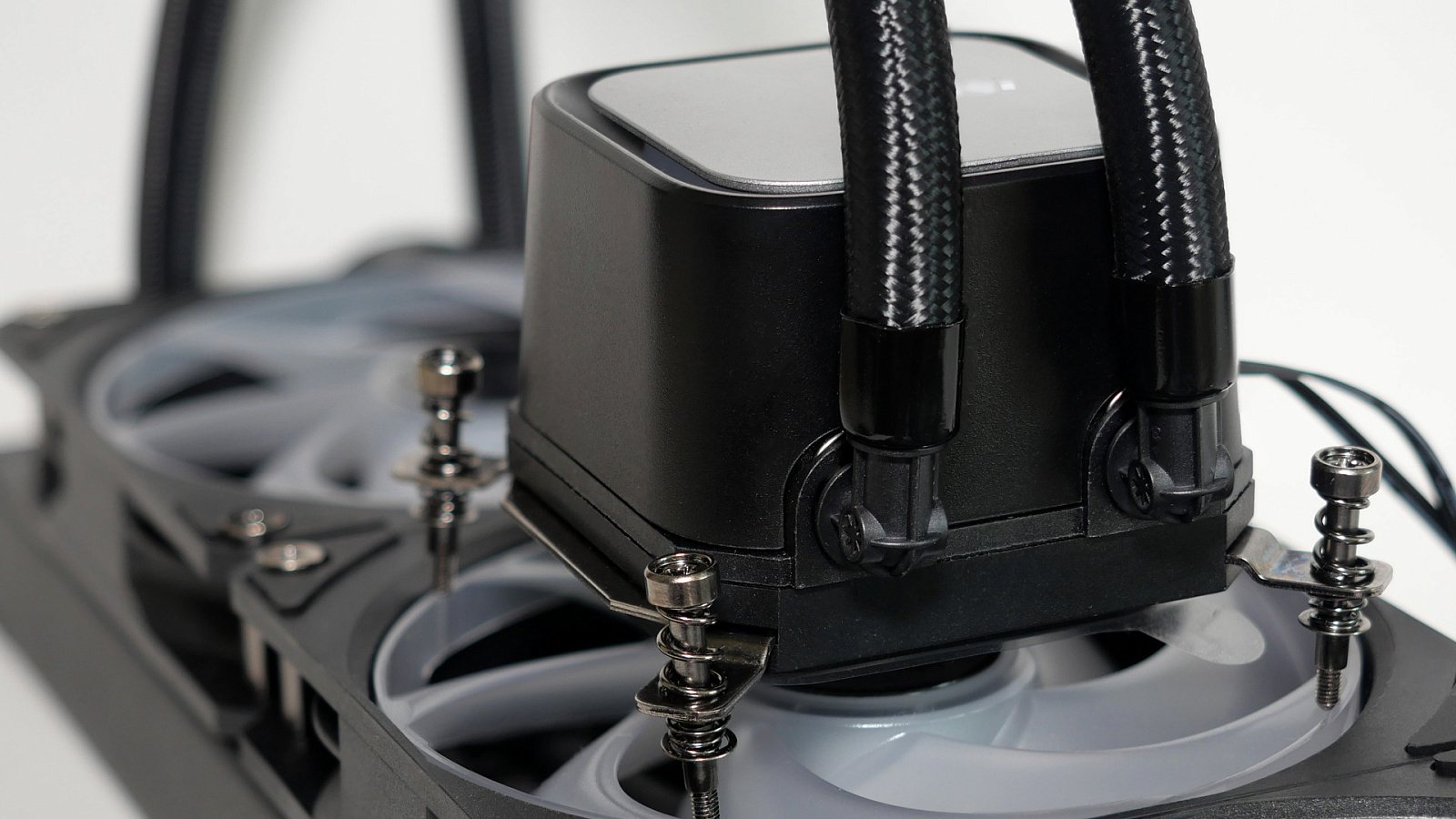

Направляющие для водоблока сделаны сразу с невыпадающими подпружиненными винтами, которые вкручиваются напрямую в бэкплейт сквозь отверстия на материнской плате. Четырёхточечный крепёж желательно затягивать по несколько оборотов по диагональной схеме, чтобы обеспечить равномерный прижим.

Длина радиатора для класса AIO 360 мм относительно небольшая — 394 мм, а высота вместе с вентиляторами — типовые 52 мм, поэтому при установке в корпусах, рассчитанных на СЖО такого форм-фактора, коллизий возникнуть не должно.

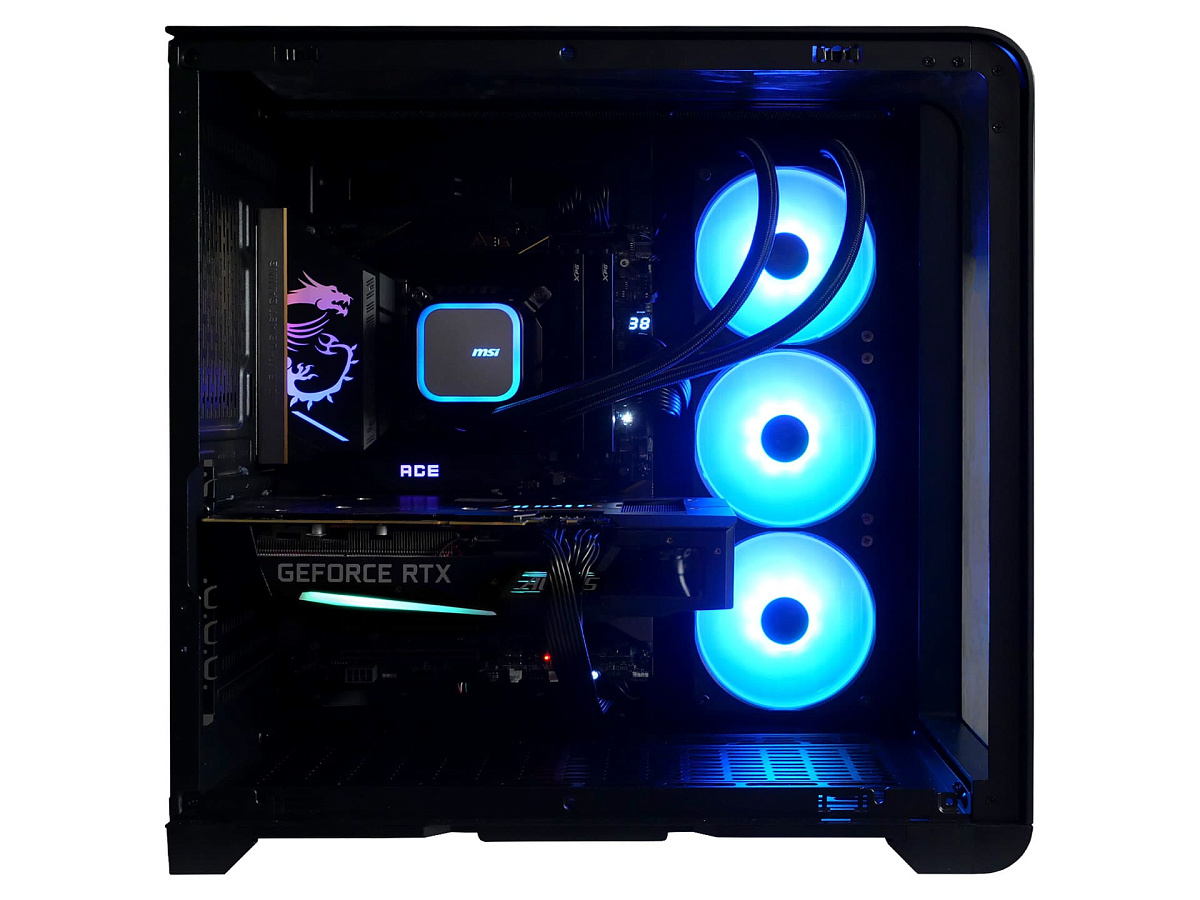

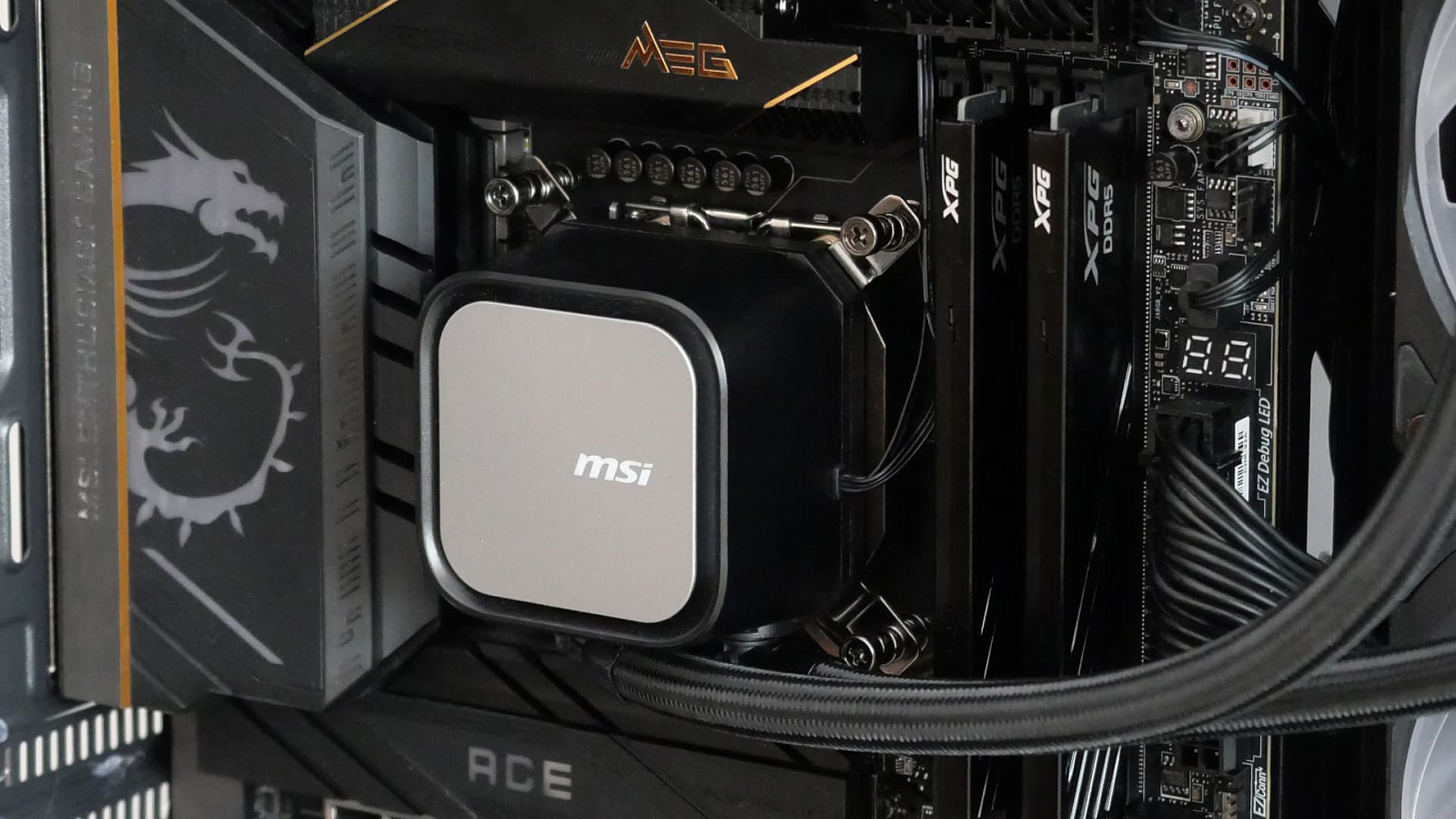

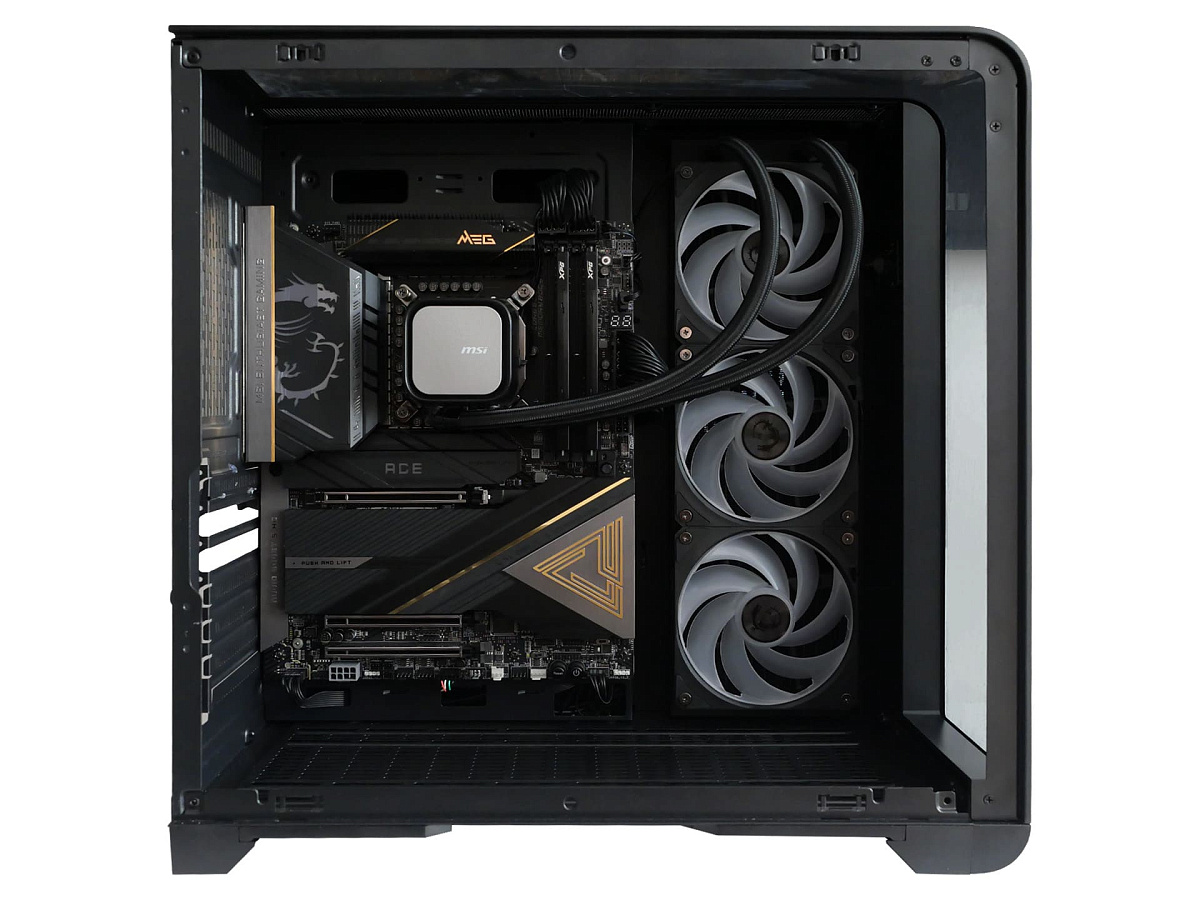

В корпусе 1STPLAYER RT7, применённом в качестве основы для тестового стенда, система жидкостного охлаждения MSI MAG CoreLiquid A13 360 легко вместилась в специальную вертикальную нишу правее материнской платы, а длины шлангов хватило, чтобы без натяжения дотянуться водоблоком до сокета с процессором.

Подсветка

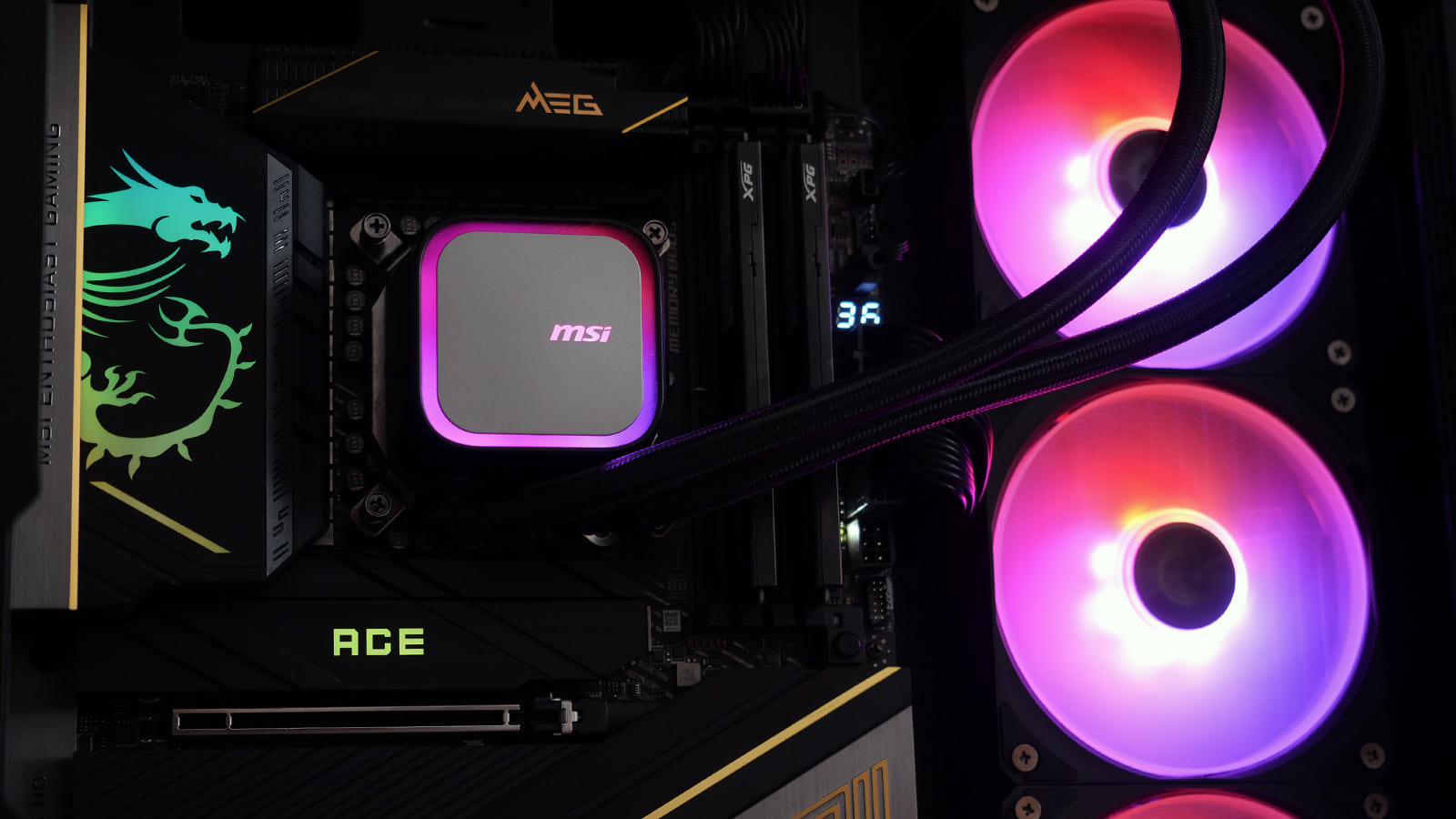

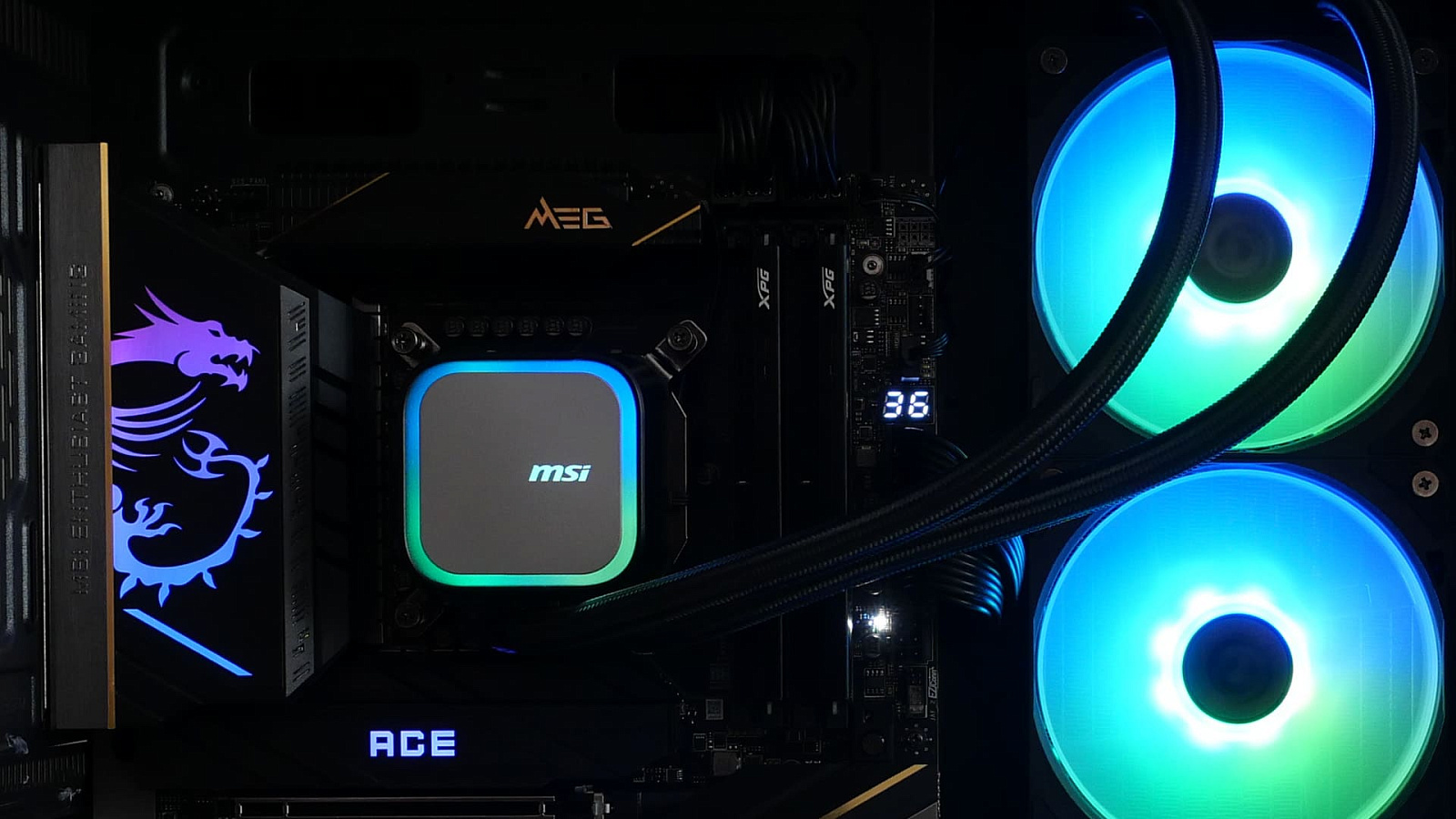

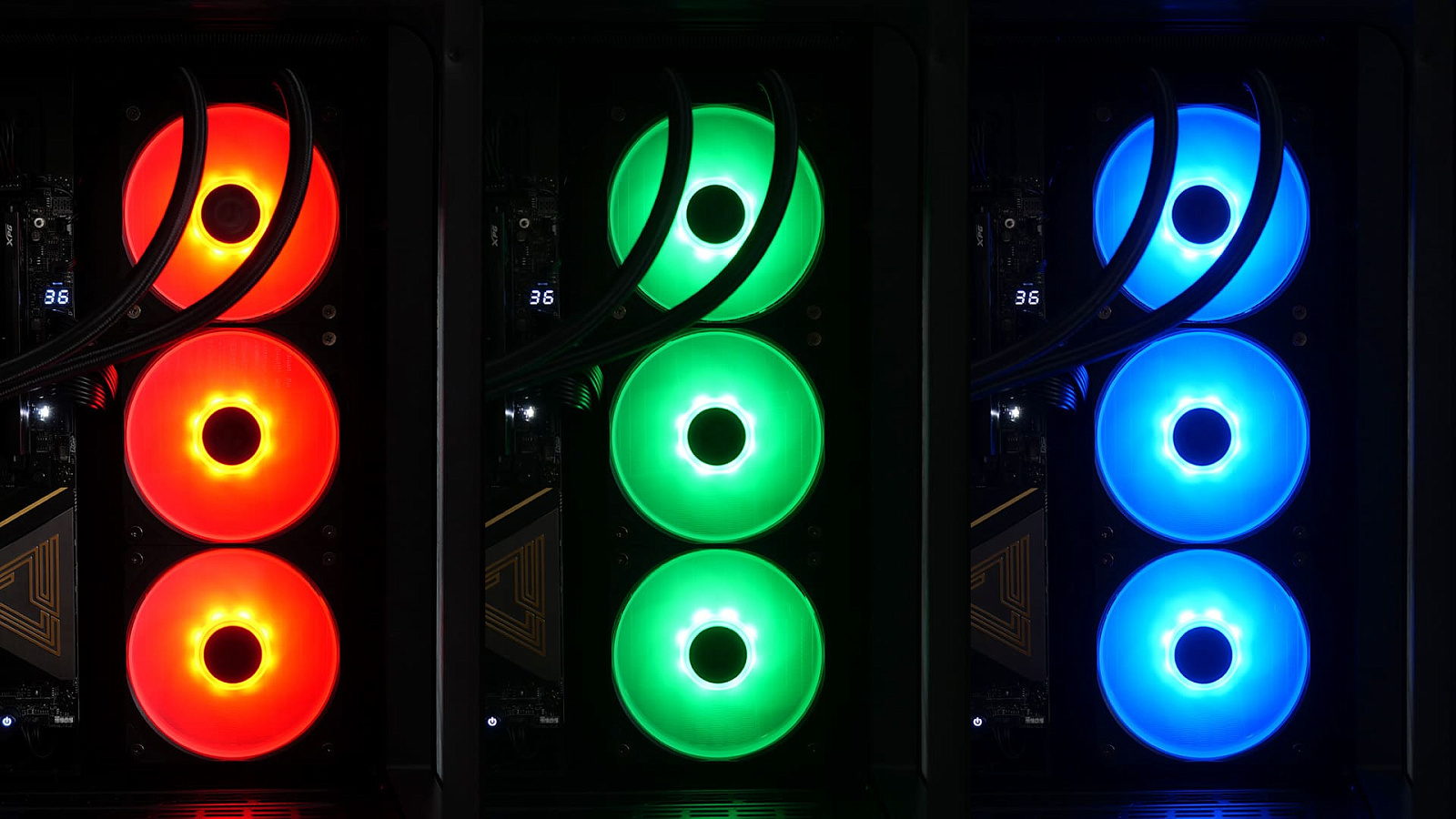

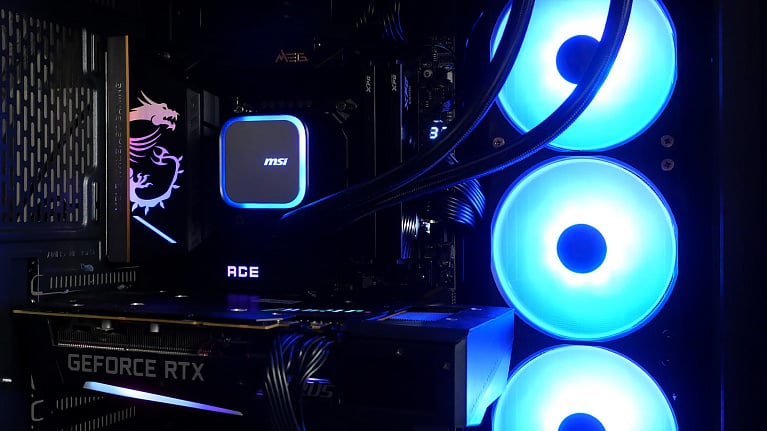

MSI MAG CoreLiquid A13 360 имеет "двухзонную" ARGB-подсветку по привычной схеме: на водоблоке и на вентиляторах. При желании они легко синхронизируются путём включения по цепочке к одному ARGB-разъёму на материнской плате.

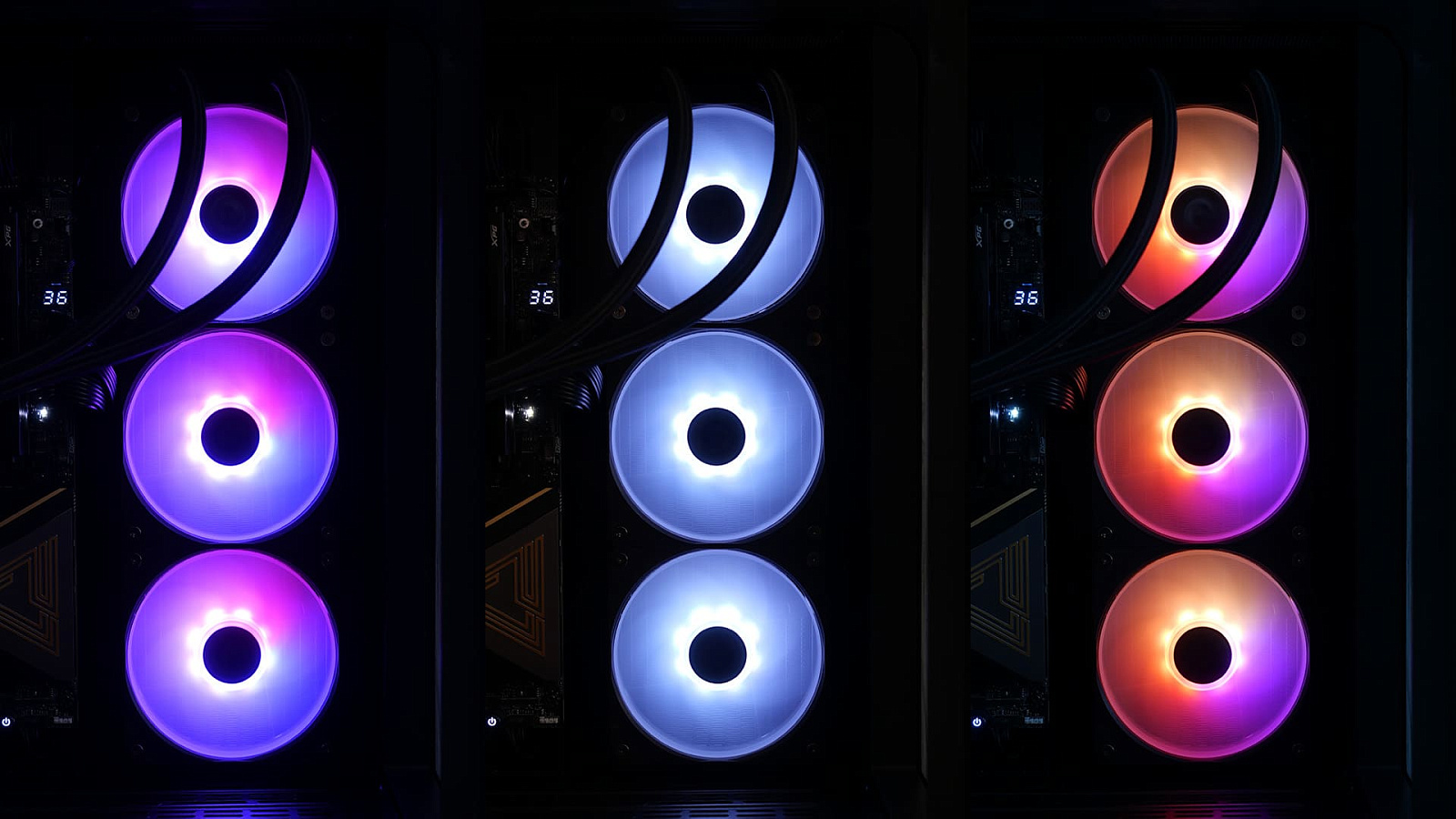

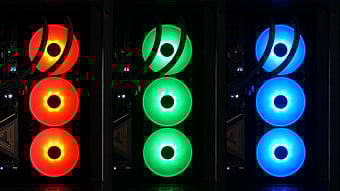

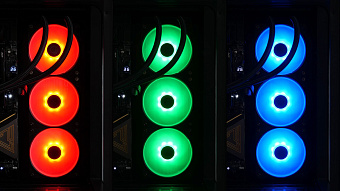

У вентиляторов подсвечивается только крыльчатка. Благодаря полупрозрачному матовому исполнению и размещению светодиодов под центральной частью, вокруг мотора создаётся мягкое заполняющее свечение с плавным переходом цветом при радужных эффектах. Без подключения к материнской плате или специальному внешнему контроллеру, поддерживающему трёхпиновое включение светодиодных лент с питанием 5 В, подсветка работать не будет.

При подключении к материнской плате управление эффектами ARGB-подсветки осуществляется через софт от производителя самой платы. На примере с MSI MEG Z890 ACE потребовалось установить MSI Center и программный модуль Mystic Light в нём.

Тестирование

MSI MAG CoreLiquid A13 360 протестирована в составе ПК с конфигурацией, описание которого приведено в таблице ниже. Температура компонентов контролировалась по встроенным датчикам с помощью утилиты HWiNFO64 версии 8.22. Для стресс-тестирования применялись утилиты: Furmark 2.7.0.0 (CPU Burner 0.3.0, 24 потока), OCCT 13.1.16 (Power), Prime95 30.5 build 1 (Small FFT's, 24 потока) под операционной системой Microsoft Windows 11 Pro версии 24H2. Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в разрешении 2560x1440 точек в: FarCry New Dawn (UPlay) при максимальных настройках графики под операционной системой Microsoft Windows 11 Pro версии 23H2, так как под сборкой 24H2 до сих пор устранены не все проблемы с запуском игр ААА-класса от Ubisoft. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

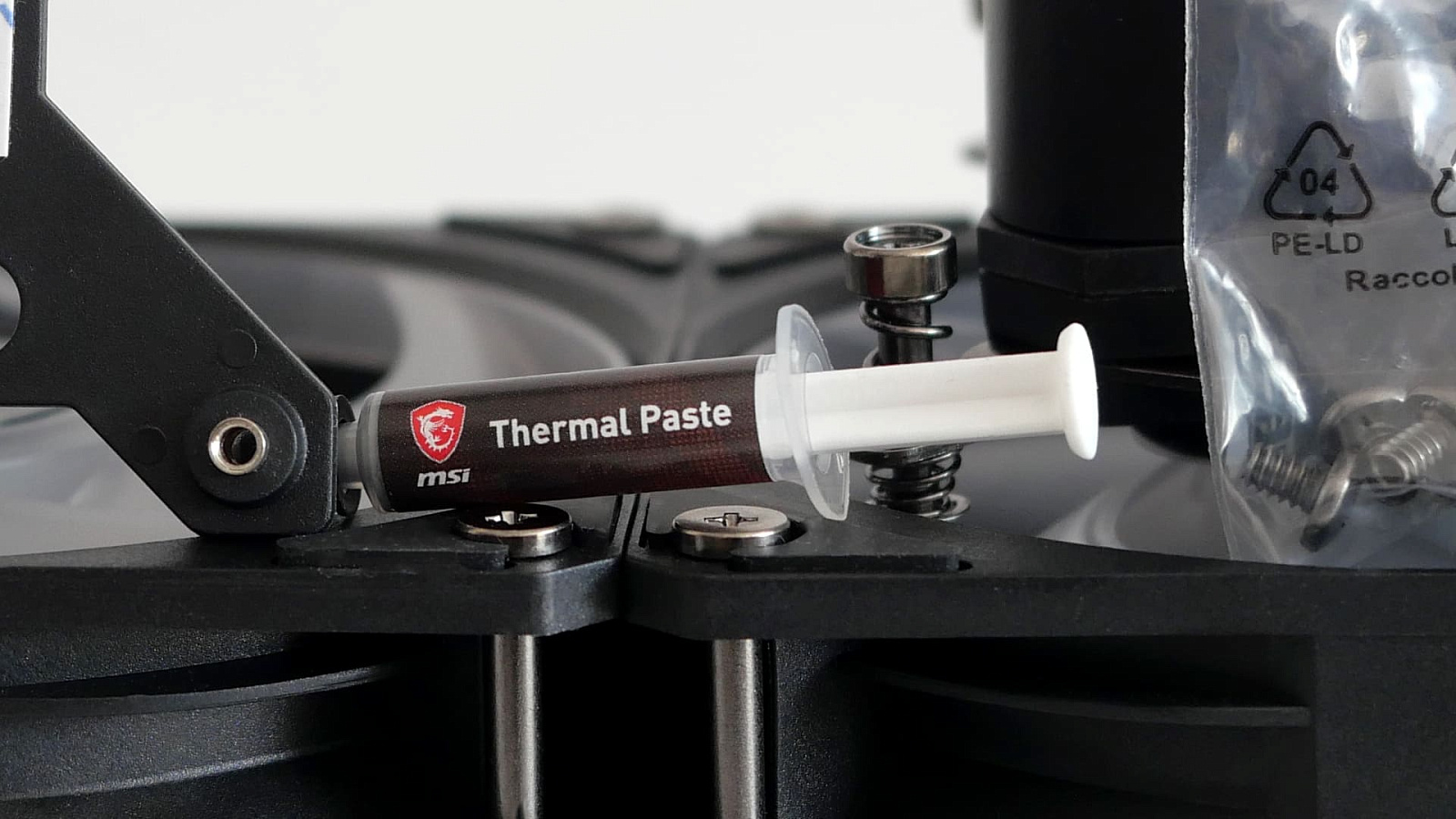

В комплекте с MSI MAG CoreLiquid A13 360 прилагается шприц с небольшим запасом термопасты без указания точного наименования или характеристик. Термопаста представляет собой пластичную массу средней густоты серого цвета. Она легко наносится как на медную пластину водоблока, так и на поверхность теплораспределительной крышки процессора.

Оценка основания водоблока

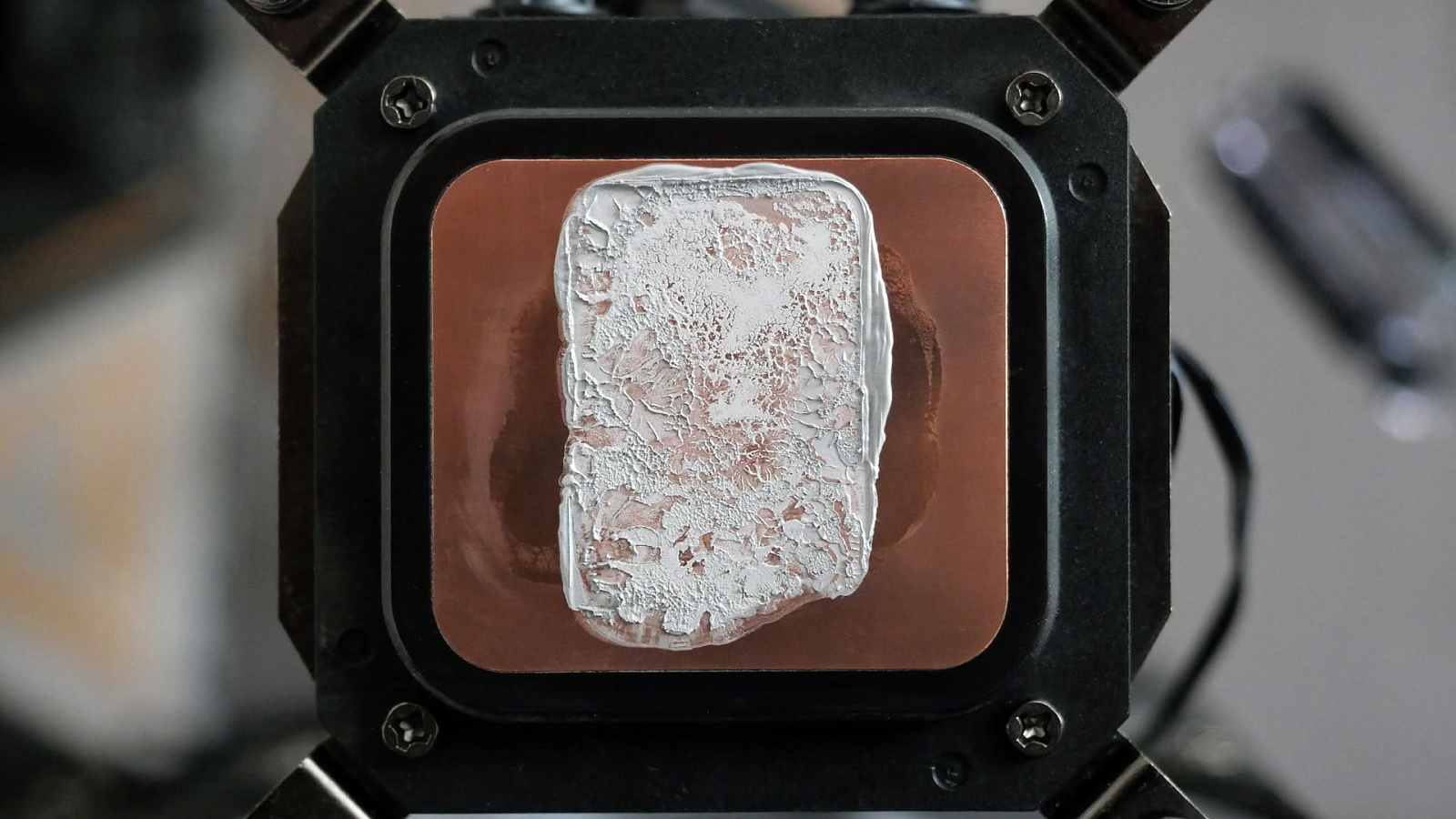

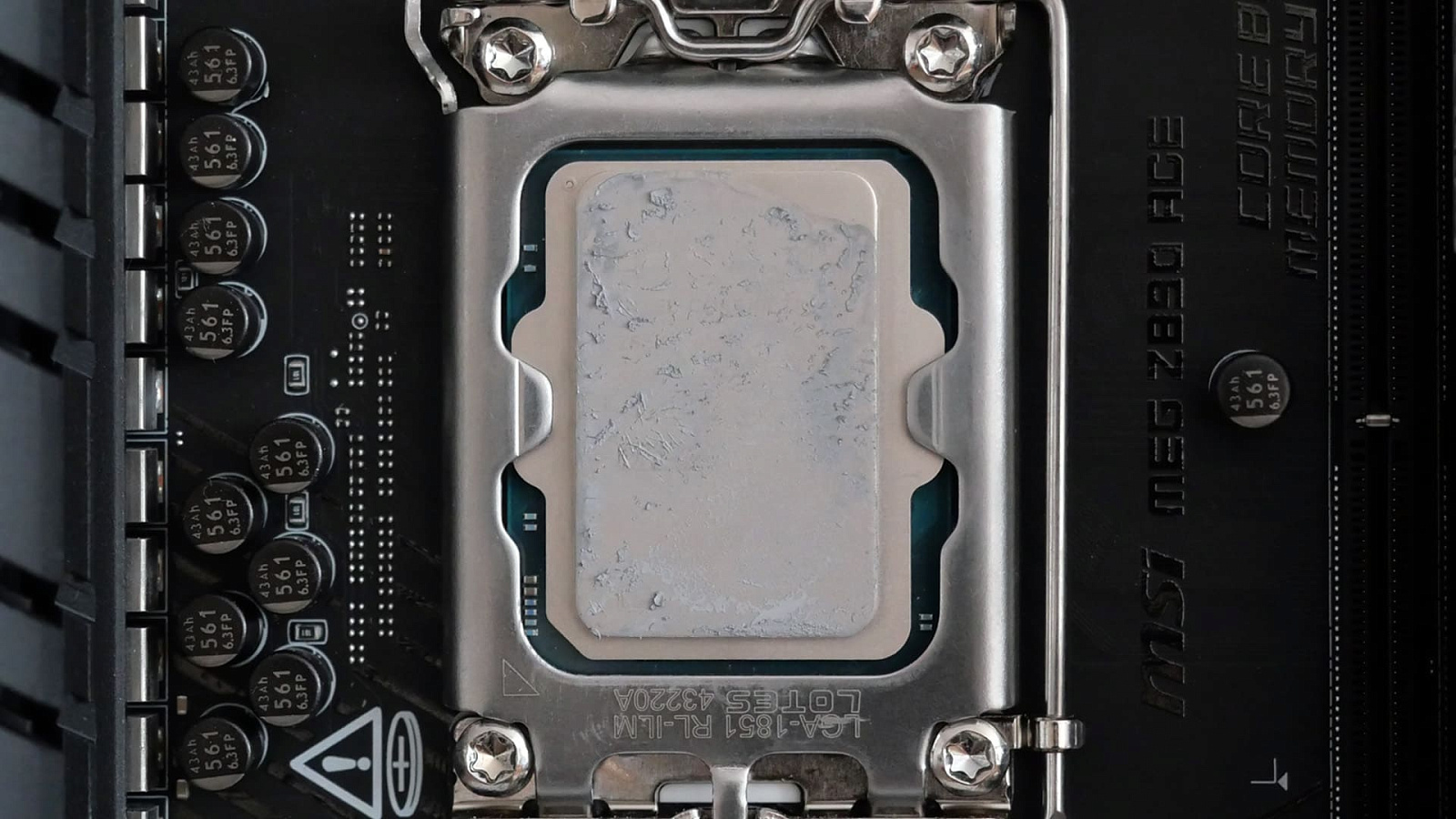

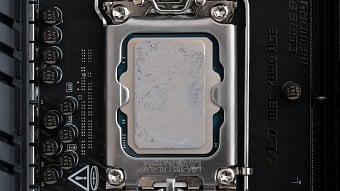

Благодаря четырёхточечному креплению водоблока на сокете обеспечивается хорошее прилегание медного основания к крышке процессора. Под давлением креплений термопаста хорошо саморазравнивается. Пятно контакта получилось достаточным для нормальной работы СЖО в связке с Intel Core Ultra 9 285K.

Скорость и шум помпы

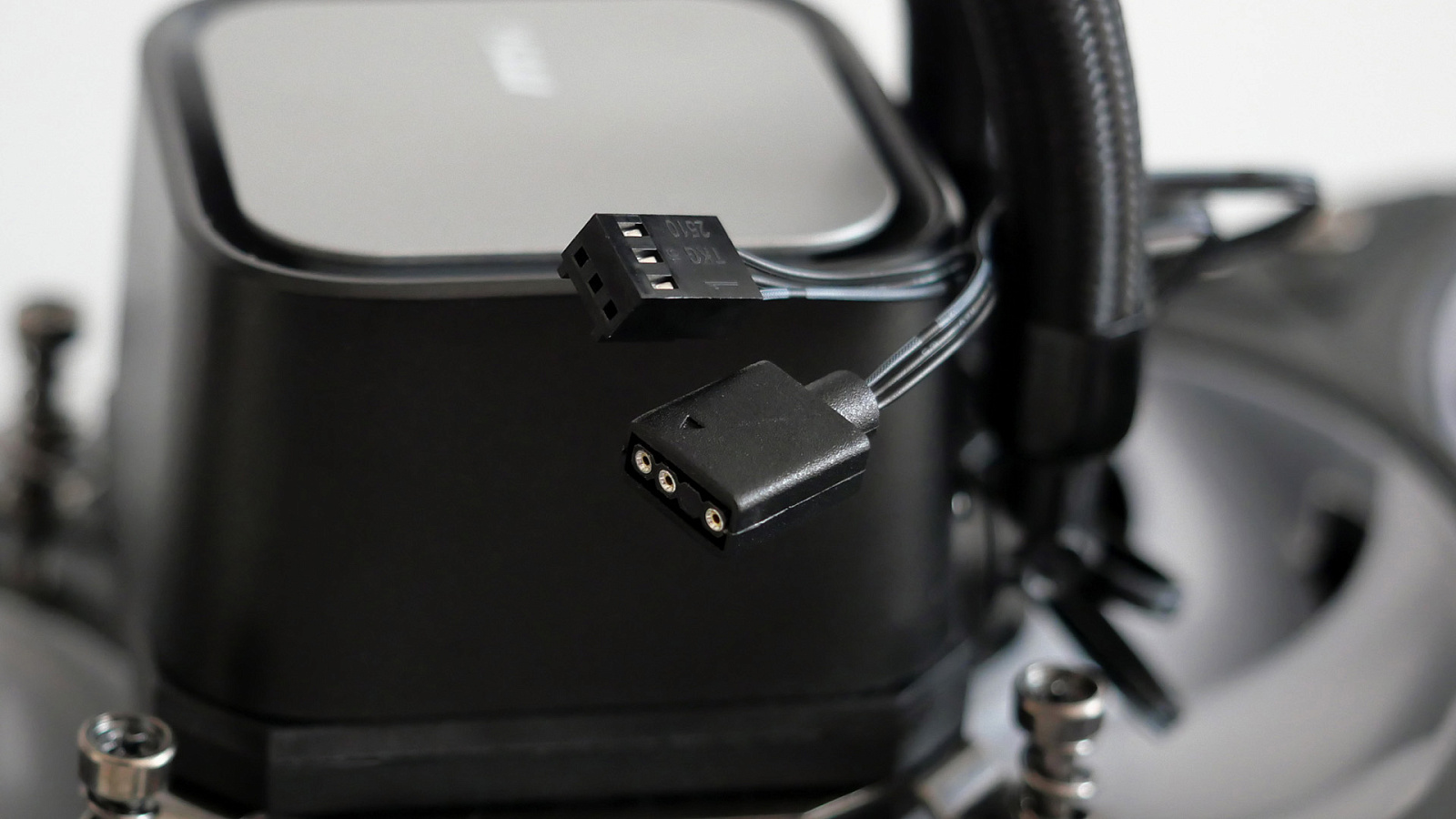

Водоблок подключается двумя проводами: по одному подаётся питание на насос (DC, 3-pin), по второму запитывается и управляется модуль подсветки.(ARGB, 3-pin).

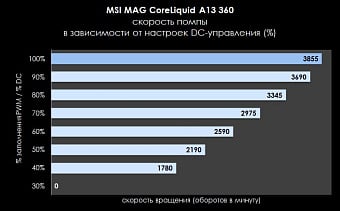

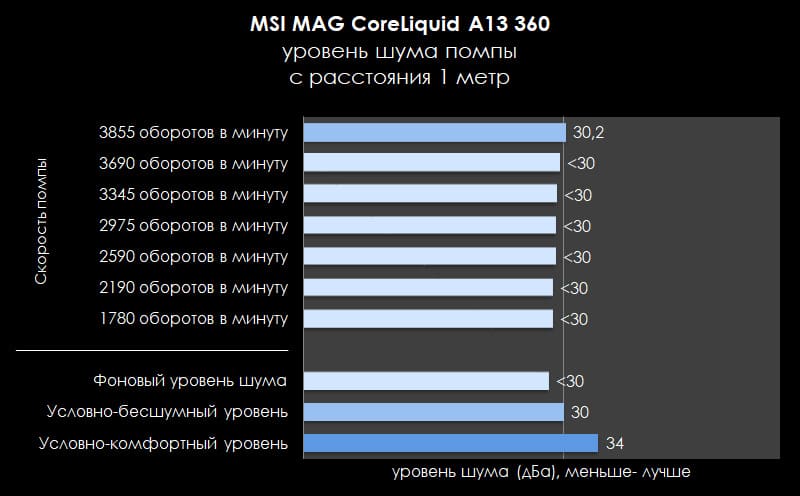

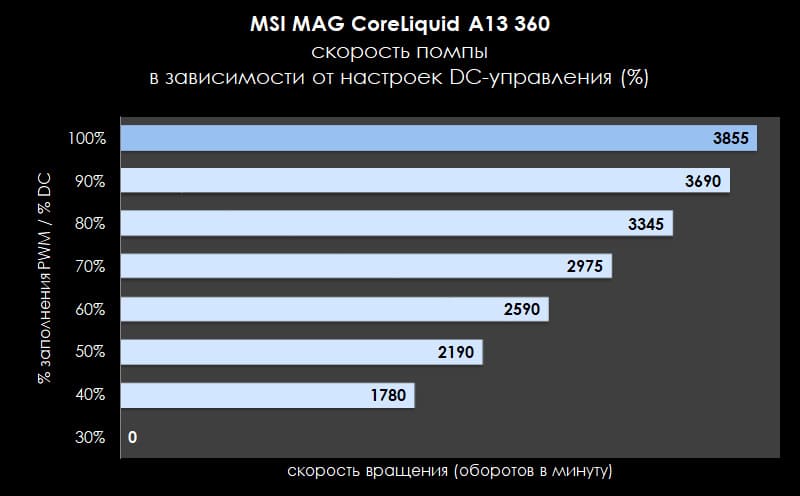

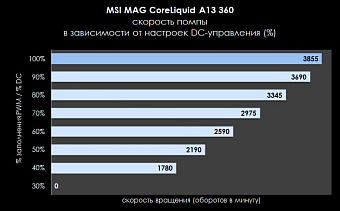

При включении в разъём с пометкой PUMP_SYS1 скорость помпы находилась в диапазоне от 1750 (40% DC) до 3850 (100% DC) оборотов в минуту. При занижении питания менее 40% её работа становилась нестабильной. Учитывая её низкий уровень шума, можно выставить скорость близкую к максимальной даже при настольном расположении системного блока рядом с пользователем.

Скорость и шум вентиляторов

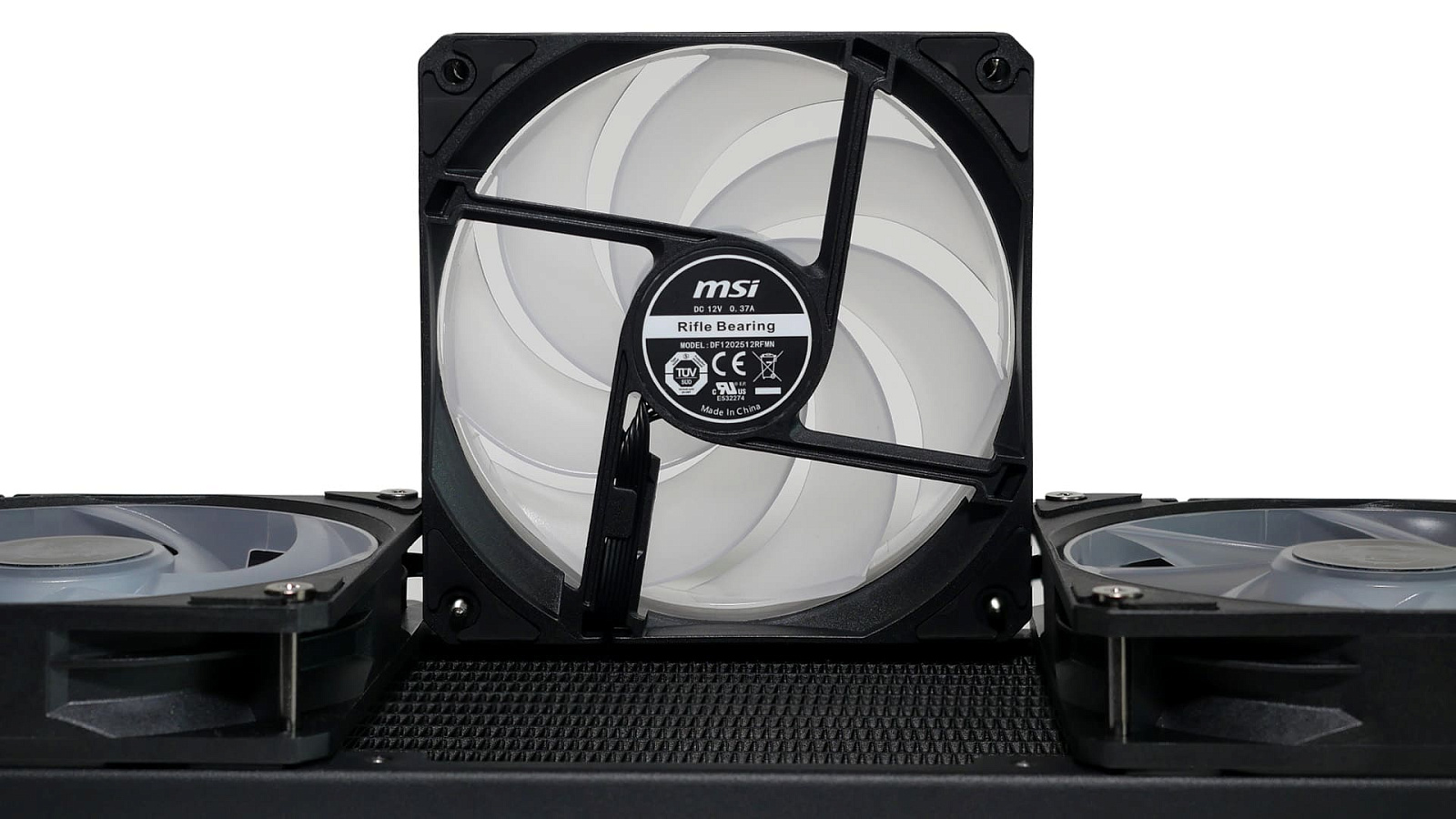

Предустановленные на радиаторе три 120 мм вентилятора промаркированы как MSI DF12025RFMN. Судя по информации на наклейке, они базируются на подшипнике с винтовой нарезкой, а параметры питания составляют: 12 В, 0,37 А. Крыльчатка вентиляторов сделана семилопастной без дополнительных ухищрений с оптимизирующими воздушный поток нарезками и наплывами. По углам с обеих сторон каркаса применены противовибрационные резиновые вставки.

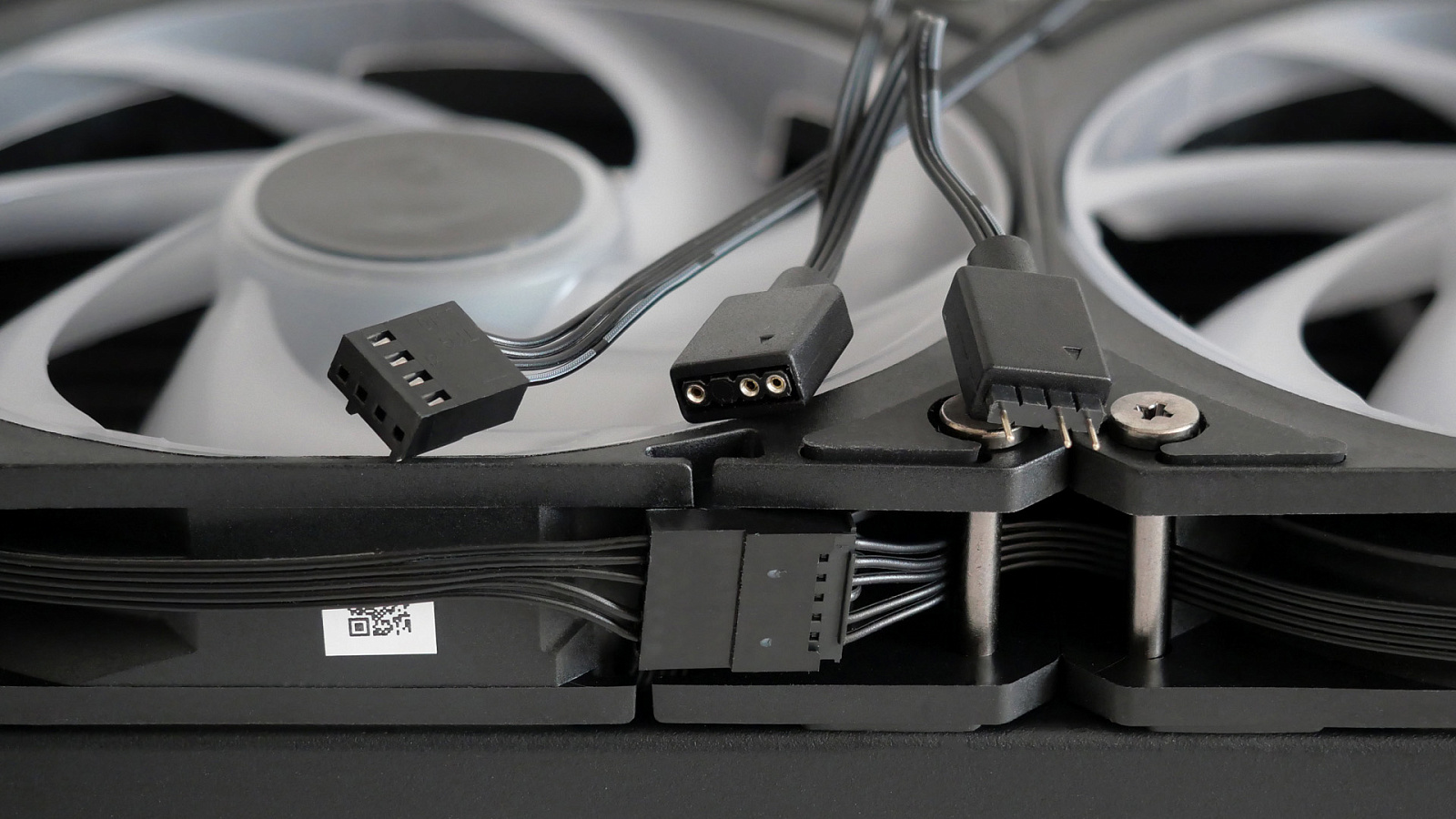

Кабели от моторов и светодиодов под крыльчаткой аккуратно выведены вбок по специальным канавкам. Для соединения по цепочке между вентиляторами используются короткие провода и нетиповые коннекторы, крайний их которых подключается комплектным переходным кабелем к типовым разъёмам (4-pin PWM и 3-pin ARGB) на материнской плате или внешнем контроллере вентиляторов и подсветки.

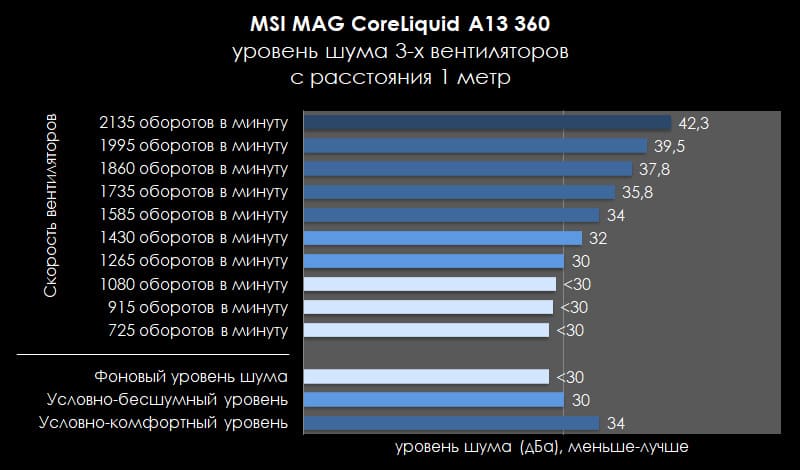

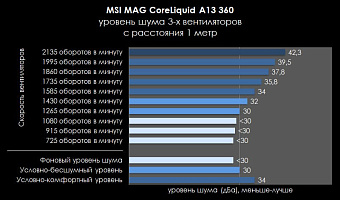

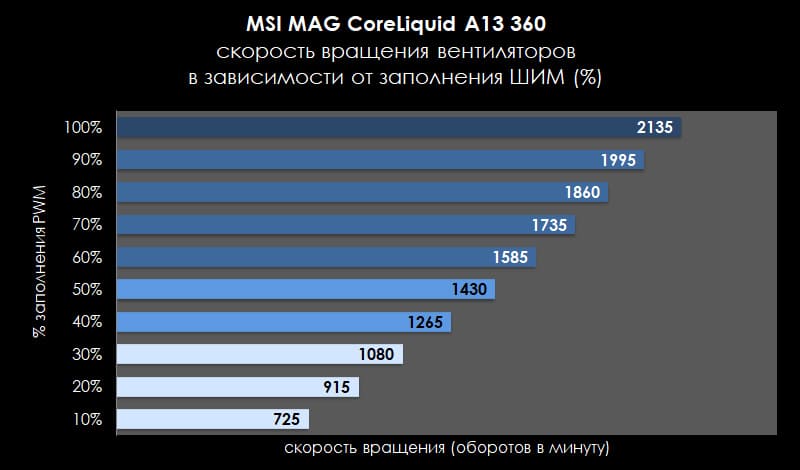

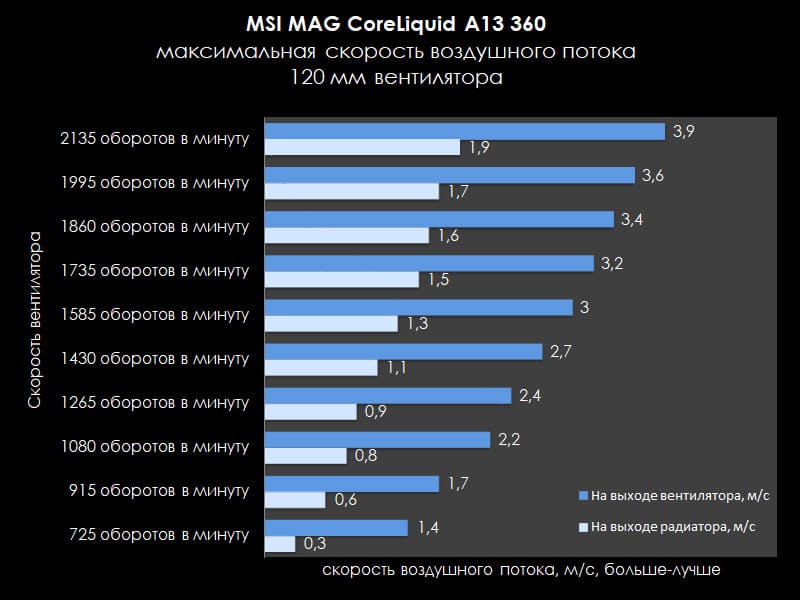

Вентиляторы, подключенные к разъёму CPU_FAN1 на материнской плате MSI MEG Z890 ACE, работали в диапазоне приблизительно от 700 до 2100 оборотов в минуту. При вращении крыльчатки до 1200 оборотов в минуту они ведут себя тихо. Дальнейшее увеличение скорости приводит к постепенному росту уровня шума до 42,3 дБА в пике. Это уже достаточно громко и при близком расположении системного блока к пользователю тяжело назвать комфортным. Эффективность вентиляторов находится на среднем уровне. В диапазоне PWM от 50% до 70% они обеспечат продув радиатора с относительно небольшими потерями в эффективности и при умеренном уровне шума.

Температура под нагрузкой

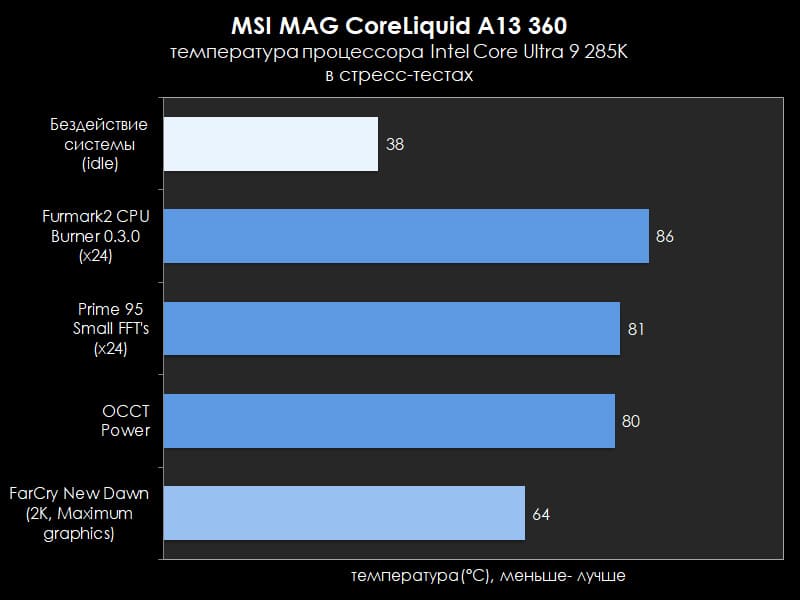

В стресс-тесте OCCT Power процессор Intel Core Ultra 9 285K, работающий при штатных параметрах, потреблял до 228 Вт (CPU Package Power). Средняя температура за 15 минут работы под такой нагрузкой достигла уровня 80°C с кратковременным пиком до 90°C при бусте в начале теста. Это нормальный результат для AIO-системы формата 360 мм, особенно с оглядкой на относительно небольшую продуваемость панорамного корпуса, применённого на тестовом стенде.

В FarCry New Dawn при разрешении 2К и максимальных настройках графики среднее потребление процессора за полчаса игры было около 120 Вт, а средняя температура процессора (CPU Package: Enchanced) составила ~54°C с кратковременными пиками до 75°C.

Заключение

MSI MAG CoreLiquid A13 360 — сбалансированная по основным параметрам модель в сегменте AIO-систем жидкостного охлаждения формата 360 мм. Список совместимых сокетов ограничен только последними поколениями для процессоров AMD и Intel, но это позволило сделать установку проще за счёт минимизации действий с подготовкой креплений водоблока к работе. В целом лаконичный дизайн системы охлаждения должен прийтись "по вкусу" многим, как с включенной ARGB-подсветкой, так и в тёмных сборках без акцента на подсветке. И главное, что эффективность охлаждения современных поколений процессоров в данной модели находится на хорошем для своего класса уровне при умеренном уровне шума в большинстве повседневных рабочих и развлекательных или игровых сценариях использования.

Преимущества MSI MAG CoreLiquid A13 360:

Недостатки:

Особенности:
