Обзор и тестирование блока питания Ocypus Iota P1000

В серию Iota от бренда Ocypus входят модели мощностью от 750 до 1200 Вт. Высокая мощность блоков питания в последнее время достаточно востребована для производительных игровых сборок ПК, и если 1200 Вт чаще избыточны, то киловаттники являются самыми необходимыми.

Рассматриваемая модель Iota P1000 сертифицирована на эффективность 80 PLUS Gold, поддерживает все современные стандарты и имеет ECO-режим работы системы охлаждения. Построена на актуальной платформе с использованием японских конденсаторов и цена при этом вполне приемлемая.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплект поставки

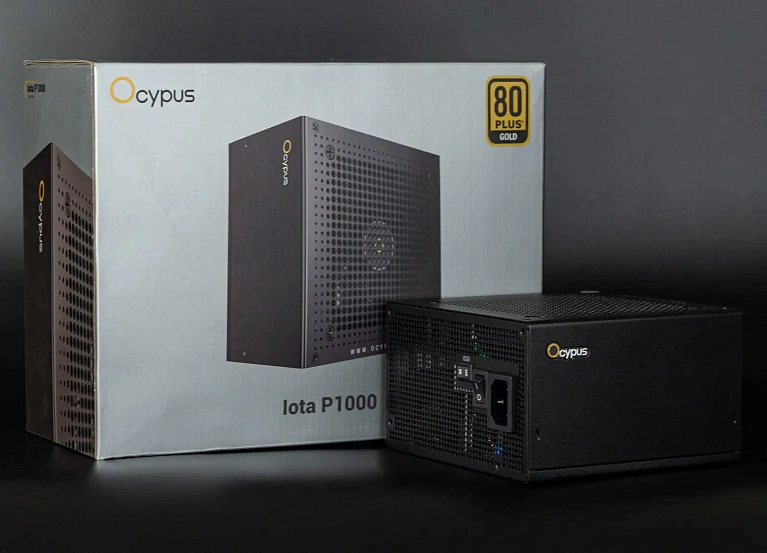

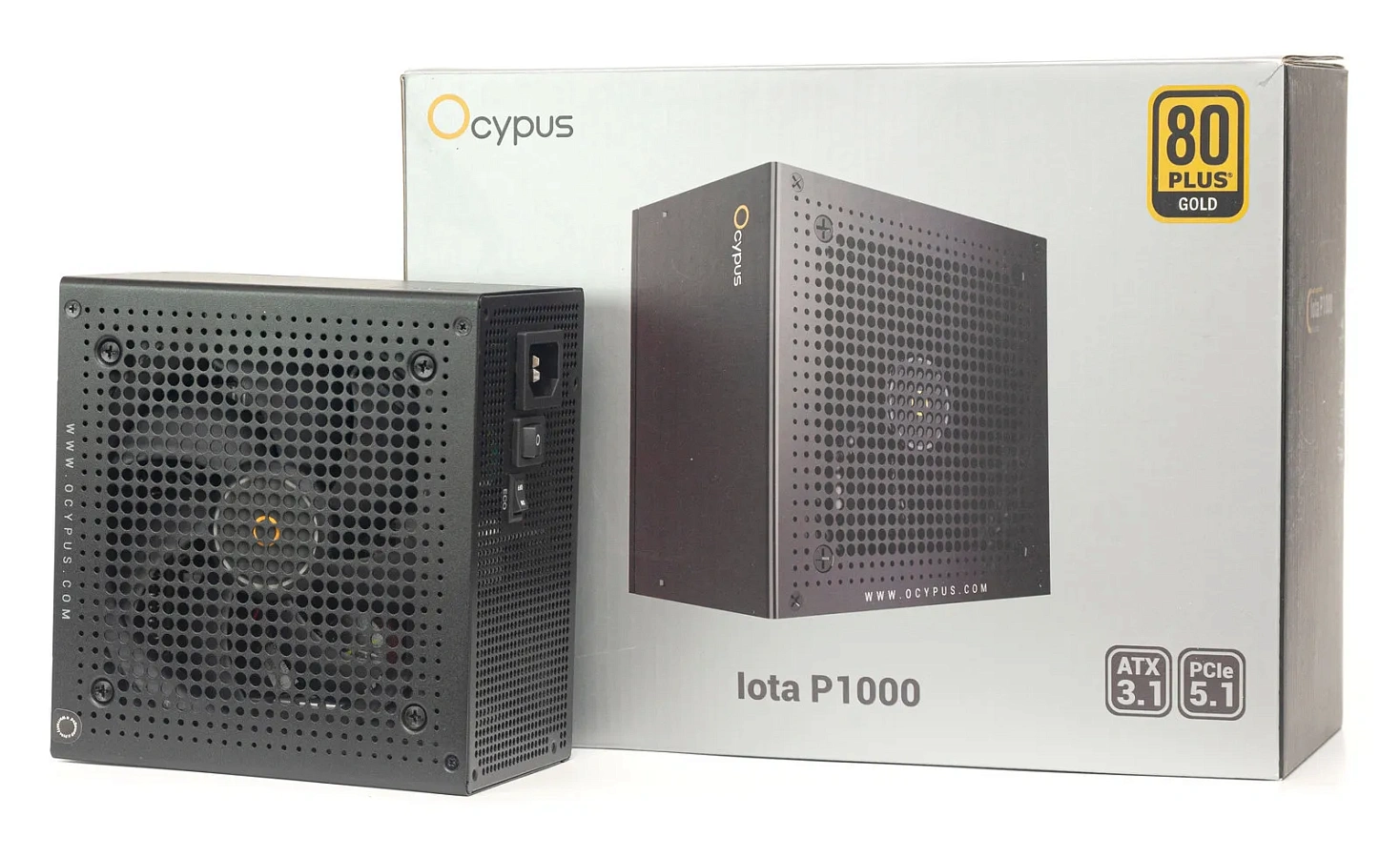

Серебристая картонная коробка, на лицевой стороне - фото блока питания, его наименование, пиктограммы стандартов и сертификата.

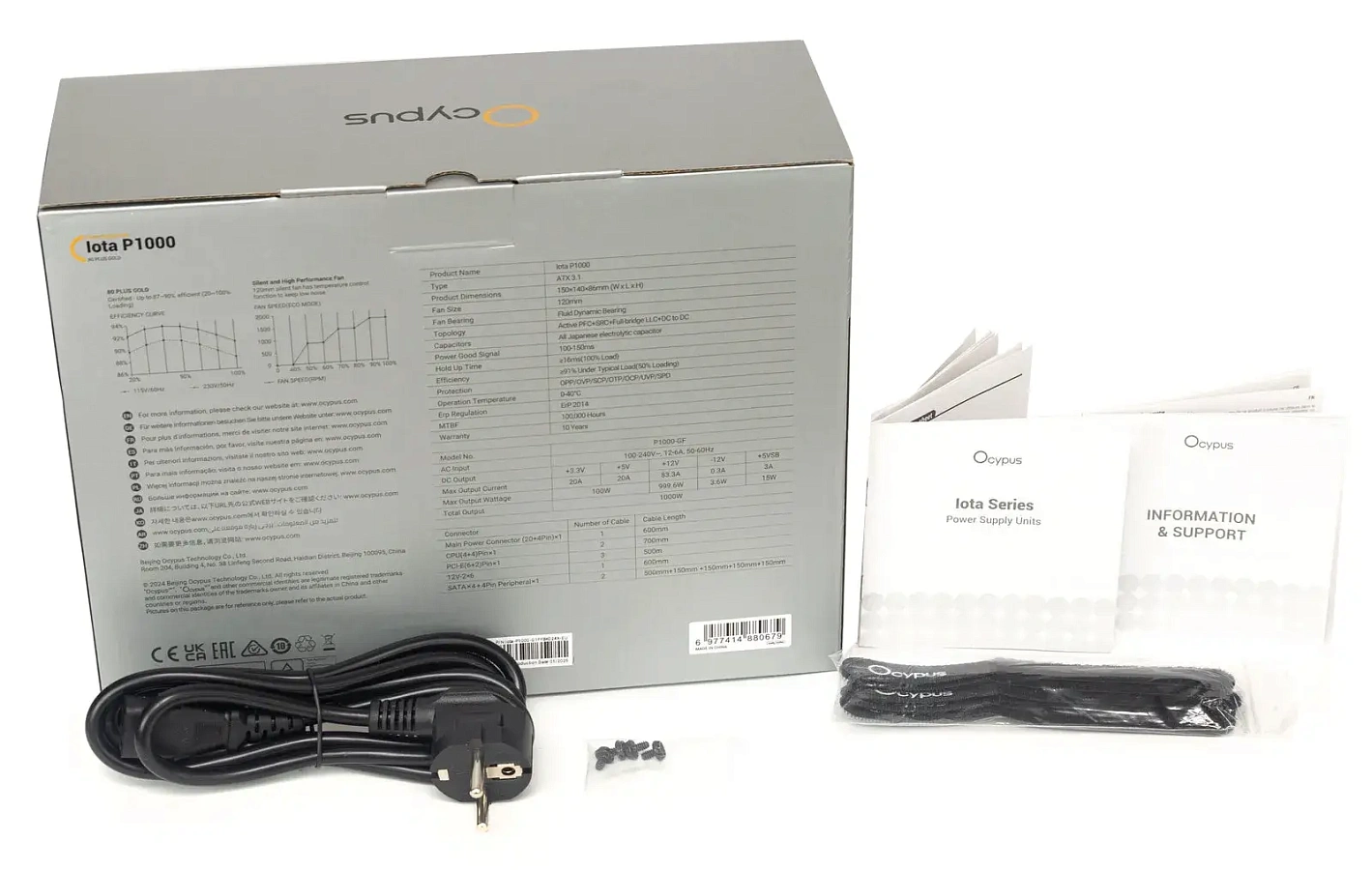

С обратной стороны находятся таблицы технических и нагрузочных характеристик, описание кабелей и коннекторов, а также графики КПД и работы вентилятора.

В комплекте бумажная инструкция, винты крепления, сетевой кабель и пять стяжек на липучках.

Кабели и коннекторы

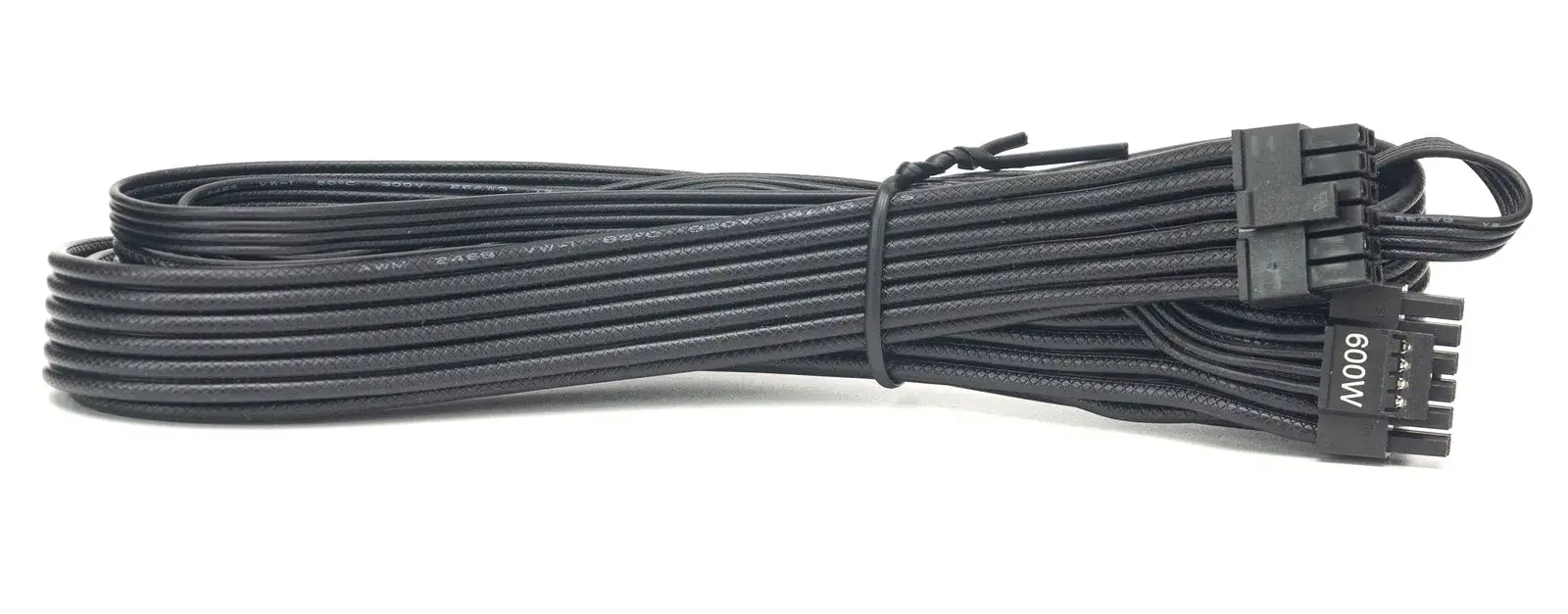

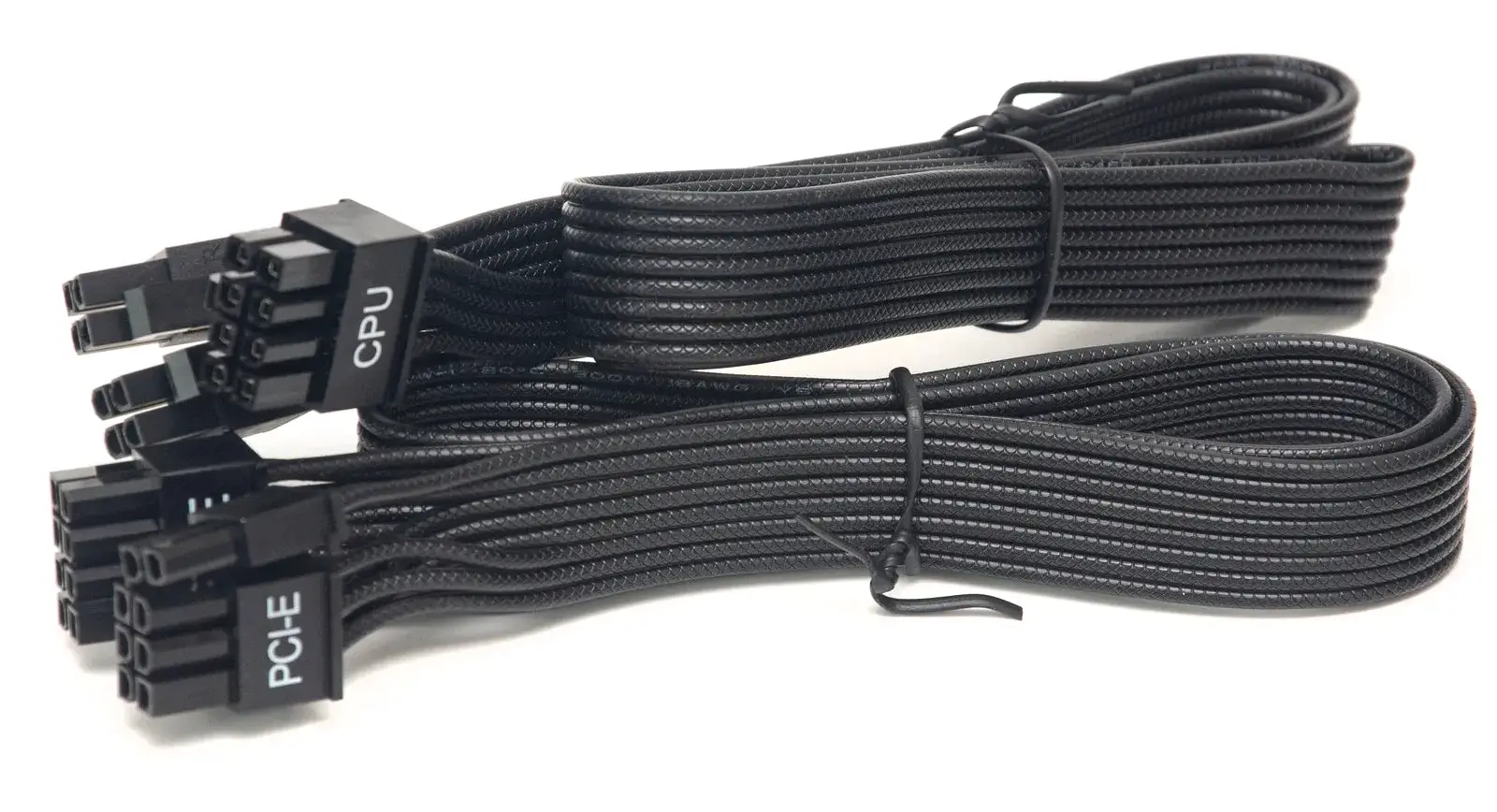

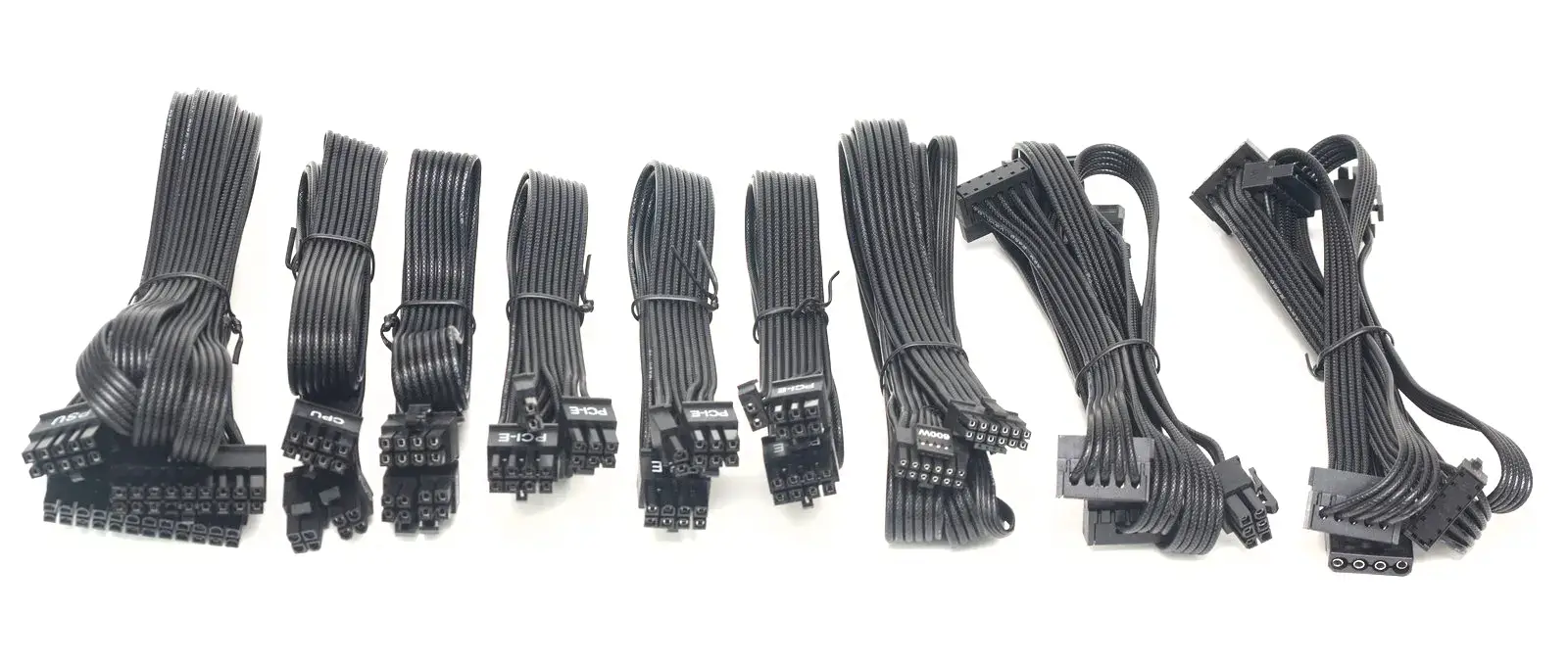

Модульные кабели в количестве девяти штук, все в виде плоских шлейфов. Оригинально выполнена оплетка проводов – пластик с тиснением под текстуру тканевой оплетки.

Кабели для питания CPU и GPU сделаны без разветвителей – на каждом кабеле по одному коннектору, что очень удобно при подключении и дает меньшую нагрузку на провода, чем при парном подключении двух коннекторов с одного кабеля.

Внешний вид

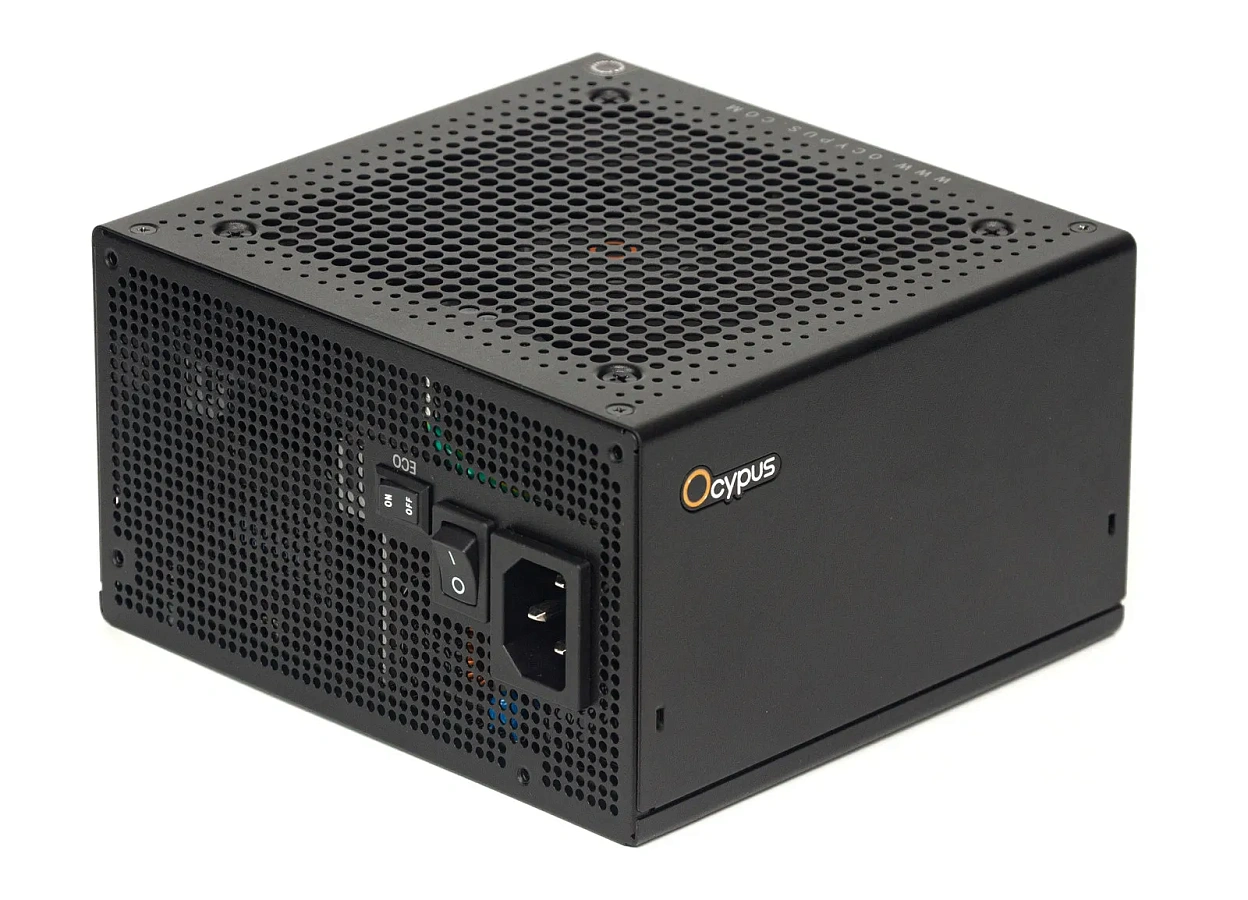

На вид обычный призматический корпус длиной 140 мм, но имеется оригинальное отличие – все вентиляционные перфорации в виде круглых отверстий.

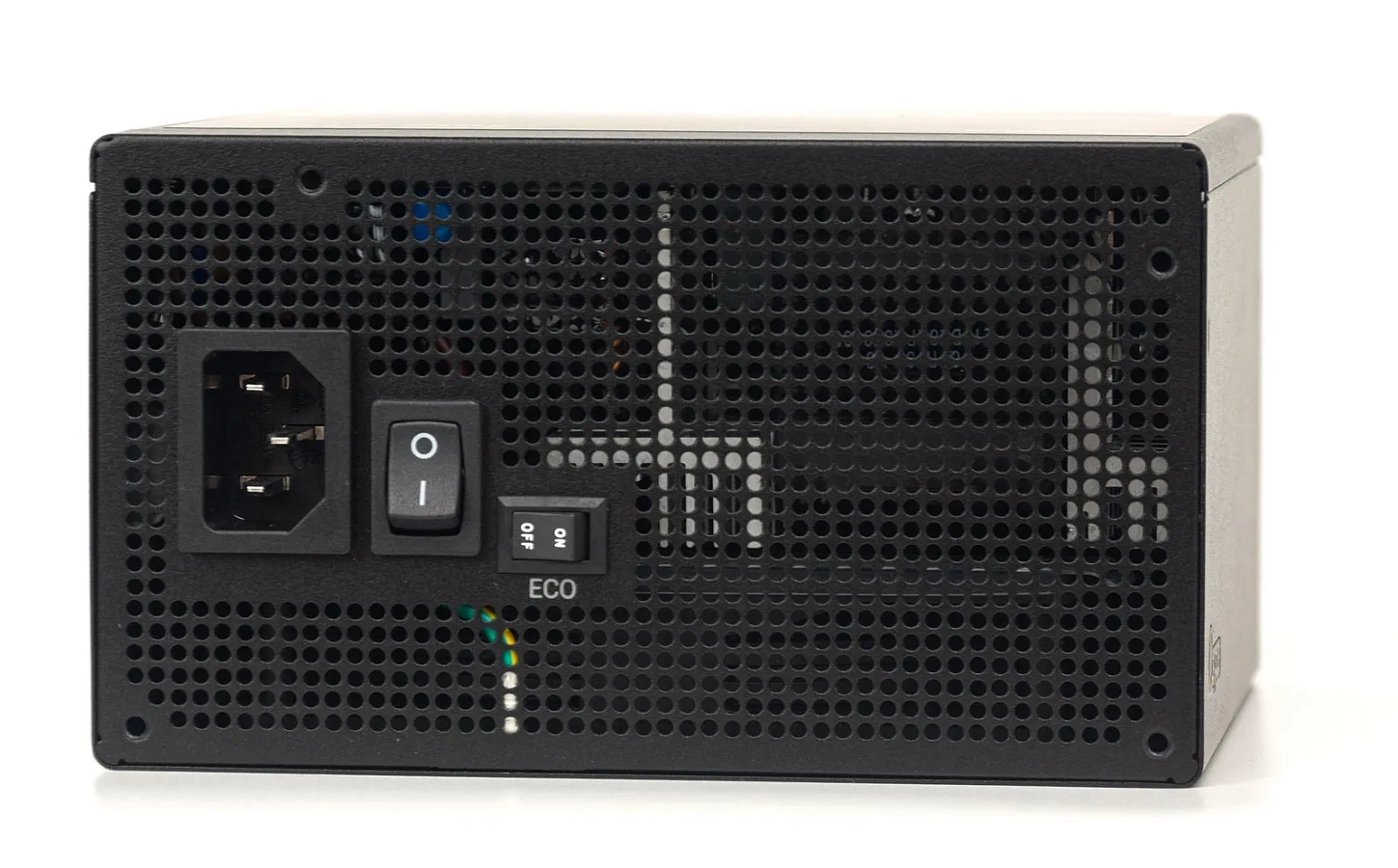

Почти вся лицевая панель покрыта вентиляционной сеткой, кроме ступенчатой площадки для сетевой вилки, тумблеров включения и переключения режимов работы вентилятора, названных ECO-режимом.

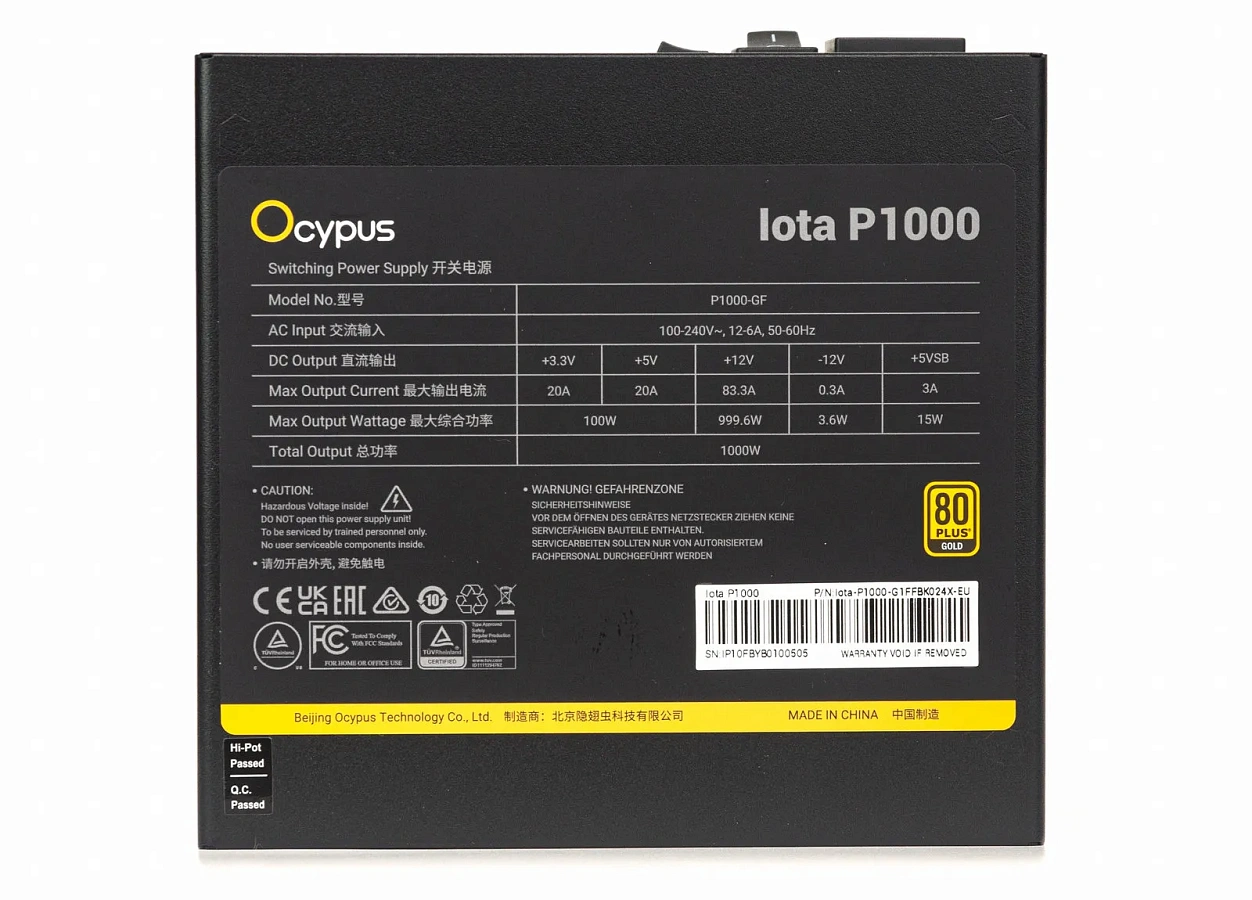

Оформление лаконичное. На боковых гранях находится скромный логотип бренда, на верхней панели - наклейка с данными о модели, в том числе и со стикерами об успешном заводском тестировании данного экземпляра.

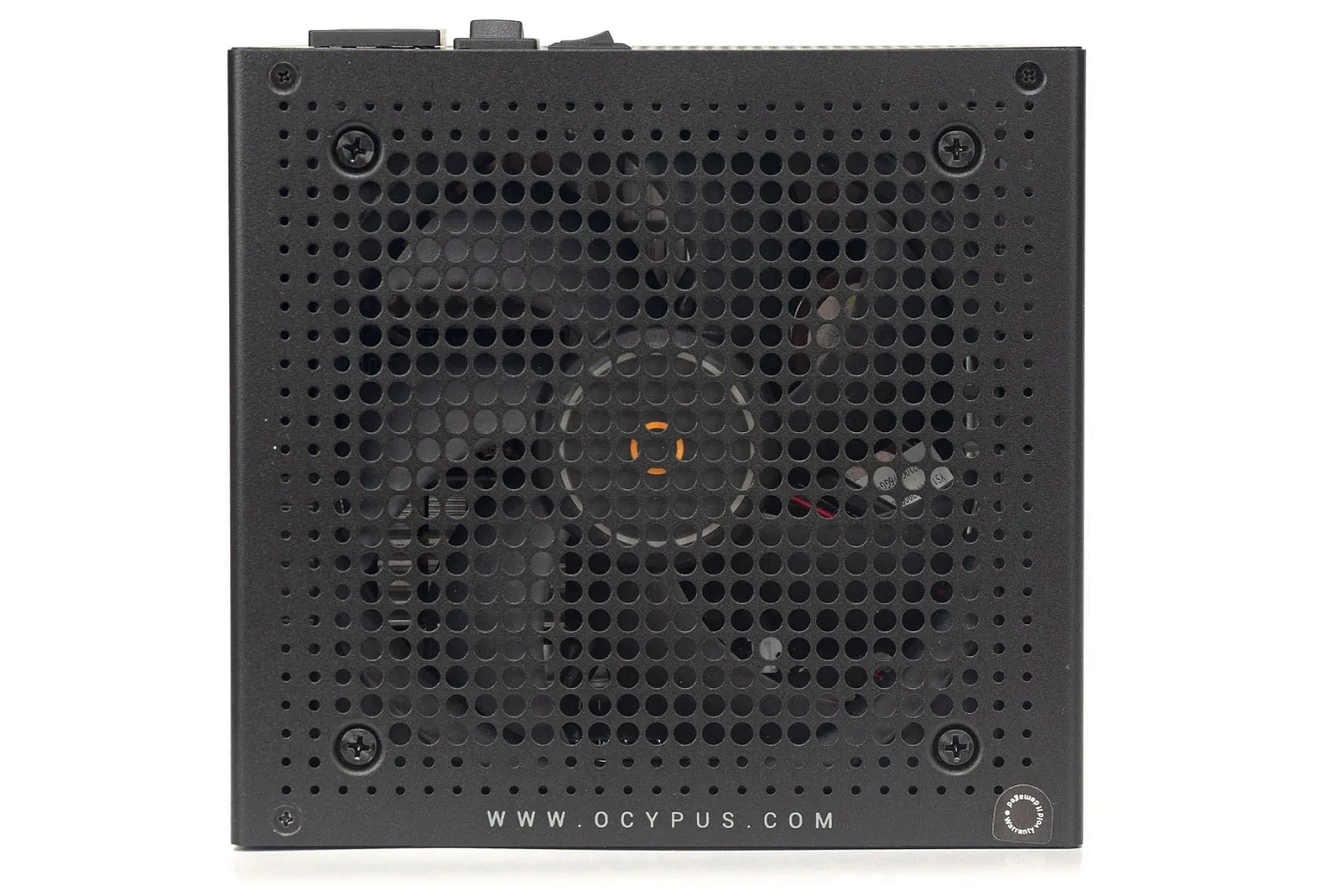

Нижняя панель перфорирована отверстиями разного диаметра по краям и в центральной части, по краю ссылка на сайт производителя и гарантийный стикер на одном из винтов.

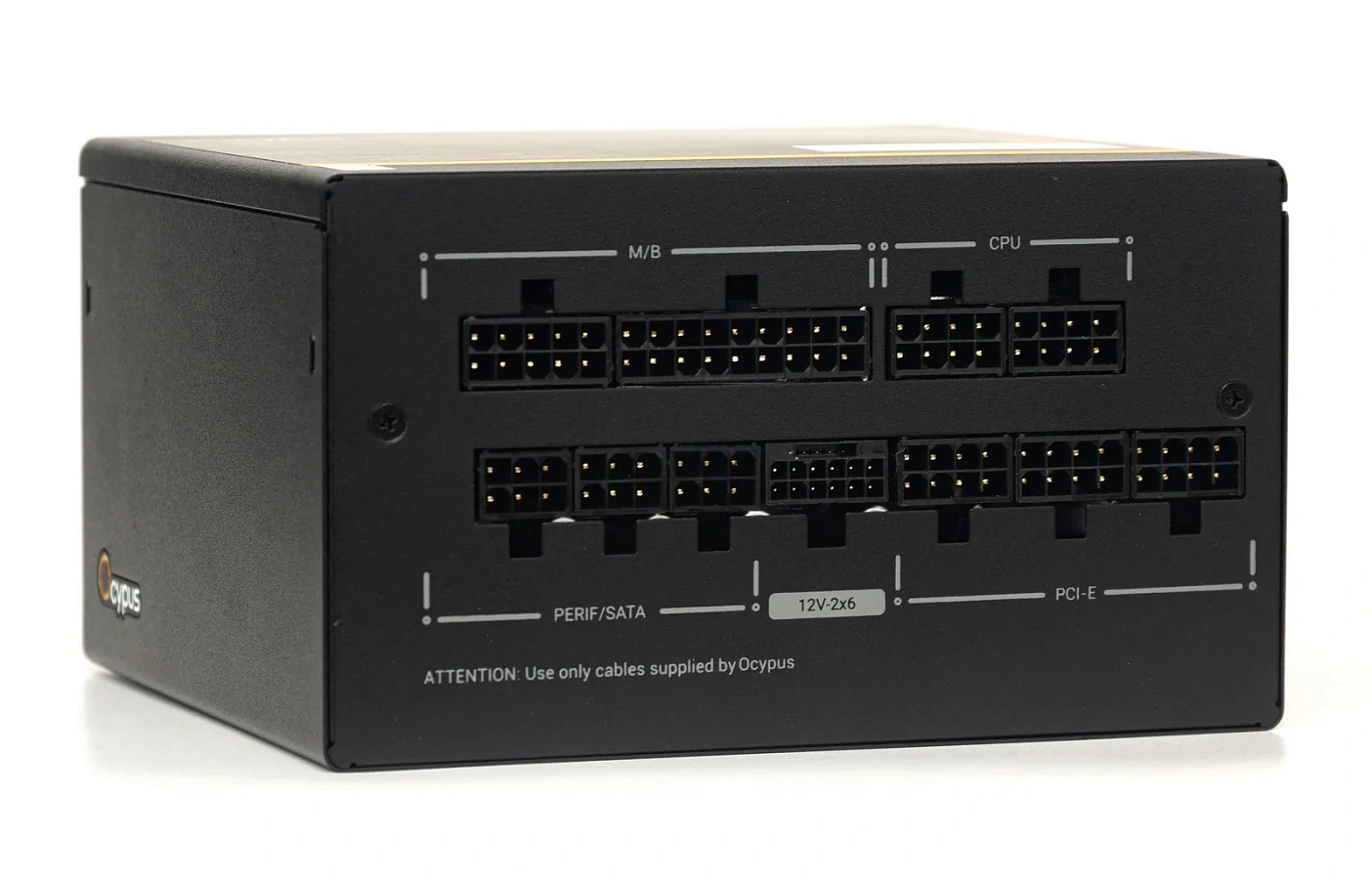

С тыльной стороны два ряда разъемов для подключения модульных кабелей, расстояние между ними удобное для отключения коннекторов. Все колодки подписаны плюс имеется предупреждение о подключении только комплектных кабелей.

Охлаждение

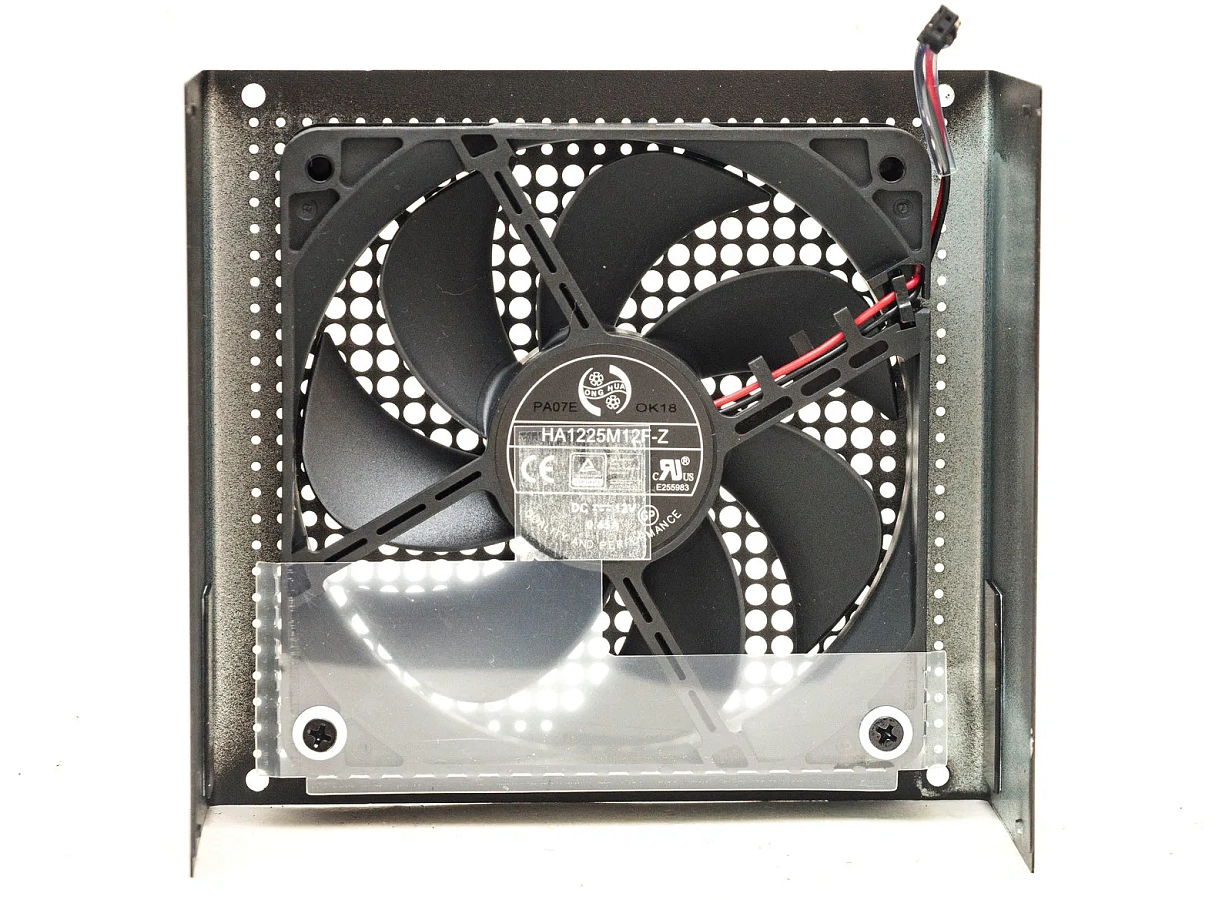

В корпусе установлен семилопастный вентилятор HA1225M12F-Z на основе гидродинамического подшипника, рассчитанного на 2000 об/мин.

Часть вентилятора закрыта пластиковой вставкой, питание и управление через 2-пин коннектор.

Работает в двух режимах – активном и полупассивном, переключение тумблером ECО на лицевой панели.

В полупассивном режиме стартует или при нагрузке свыше 500 Вт, или при нагреве на заданную температуру. При снижении нагрузки остановка вентилятора немгновенная, он длительное время продолжает работать на низких оборотах.

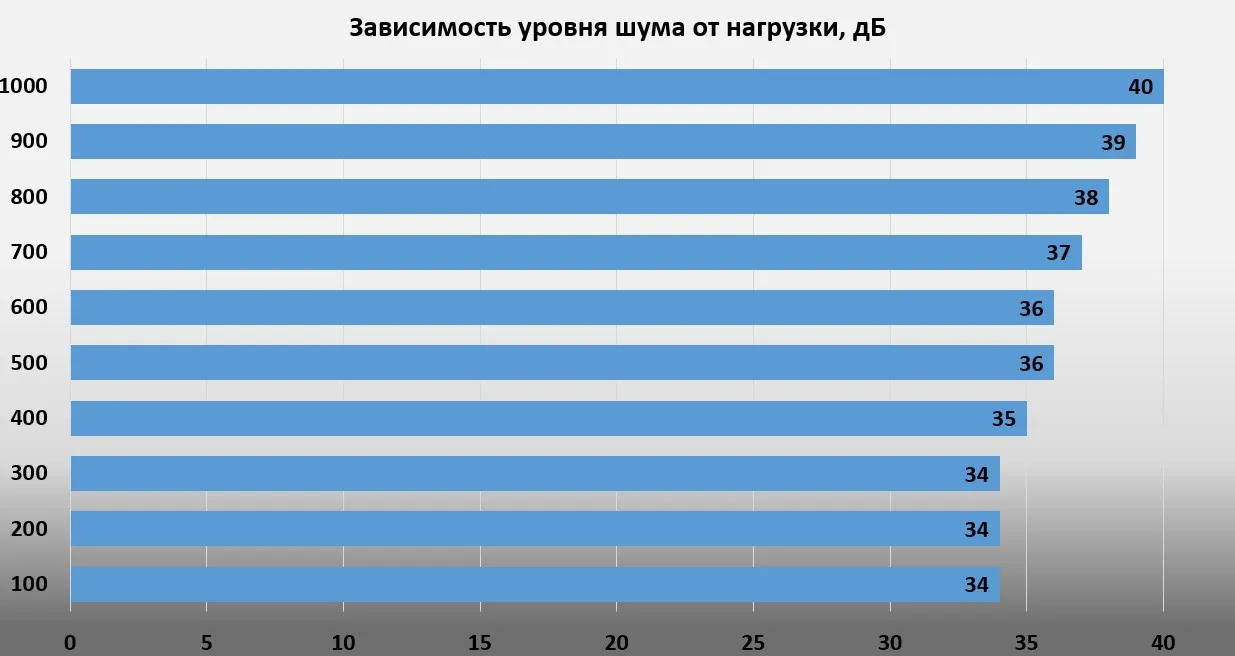

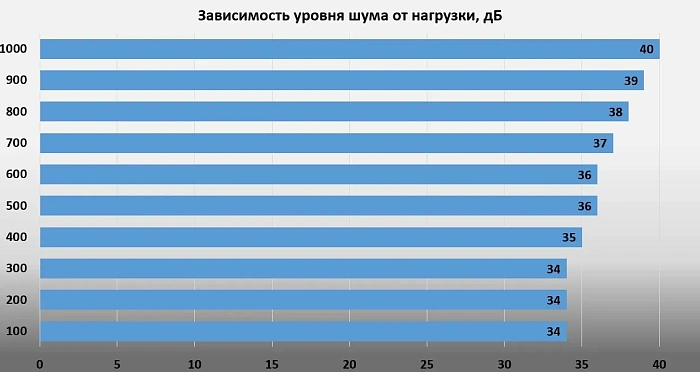

Вентилятор работает относительно тихо на всем диапазоне нагрузок, оставаясь в рамках комфортных по уровню шума, вполне допустима его постоянная эксплуатация в активном режиме.

Схемотехника

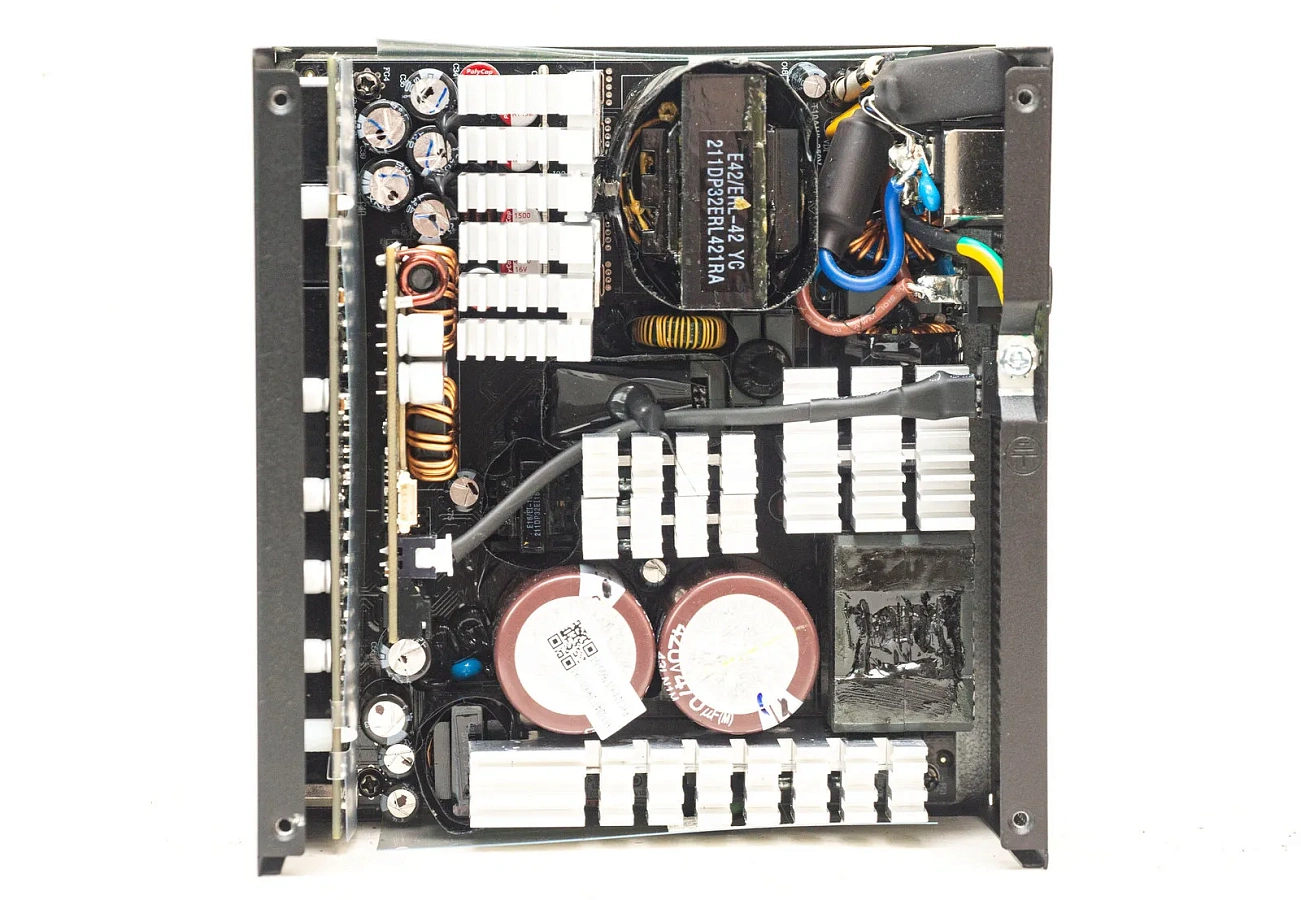

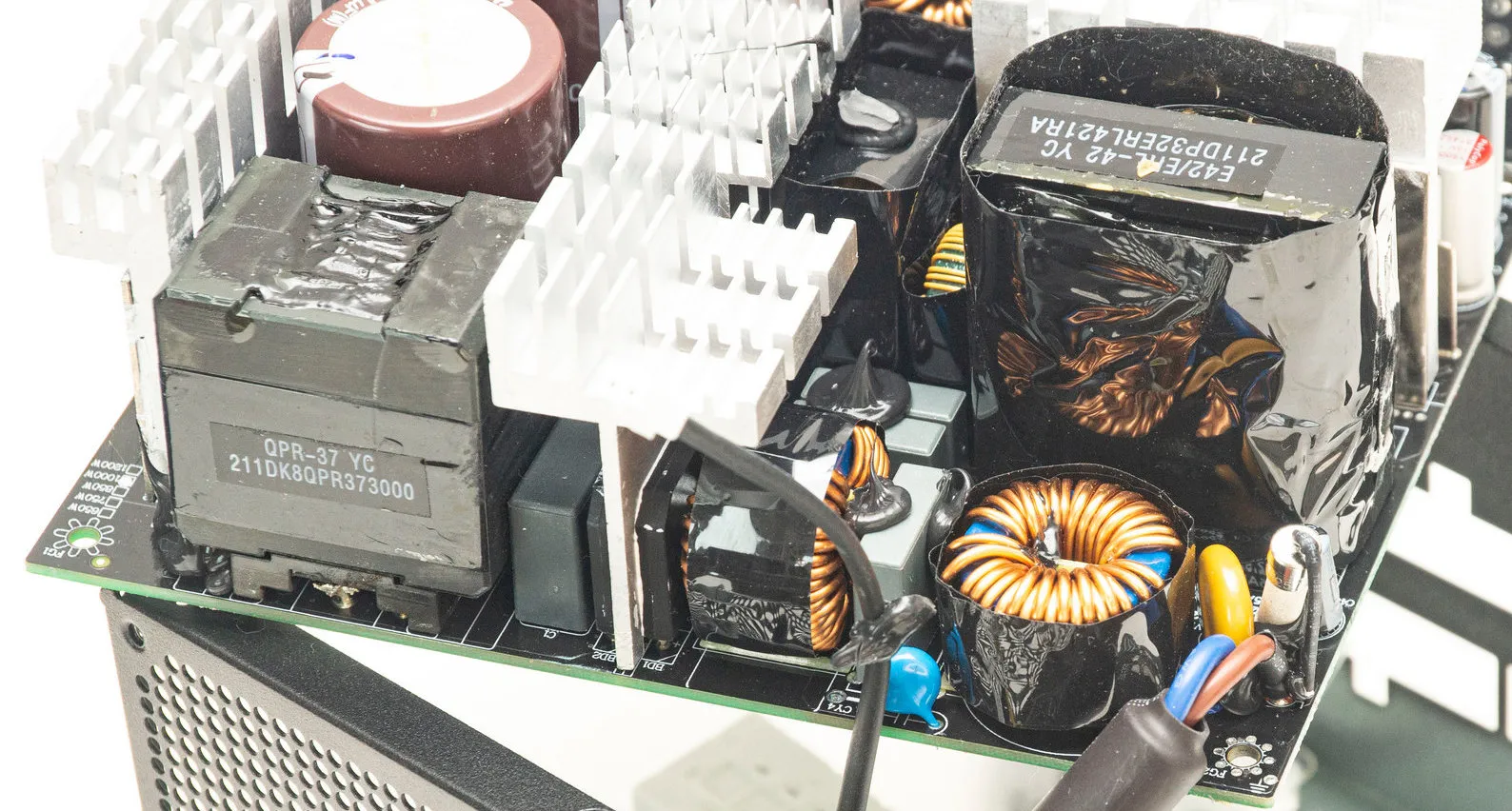

Блок питания построен на ОЕМ-платформе Andyson P32A. В основе схемотехники APFC полный мост с резонансным LLC-преобразователем, синхронный выпрямитель линии +12В и DC-DC преобразователи линий +5В и +3,3В.

Фильтр разделен на два звена: непосредственно на сетевой вилке два Y-конденсатора и один Х-конденсатор со схемой разрядки конденсаторов после выключения БП, на основной плате еще один Y-конденсатор, один Х-конденсатор и два дросселя.

Все элементы защиты на месте: предохранитель, варистор и термистор с реле.

Выпрямитель переменного тока на основе двух диодных мостов на собственном радиаторе.

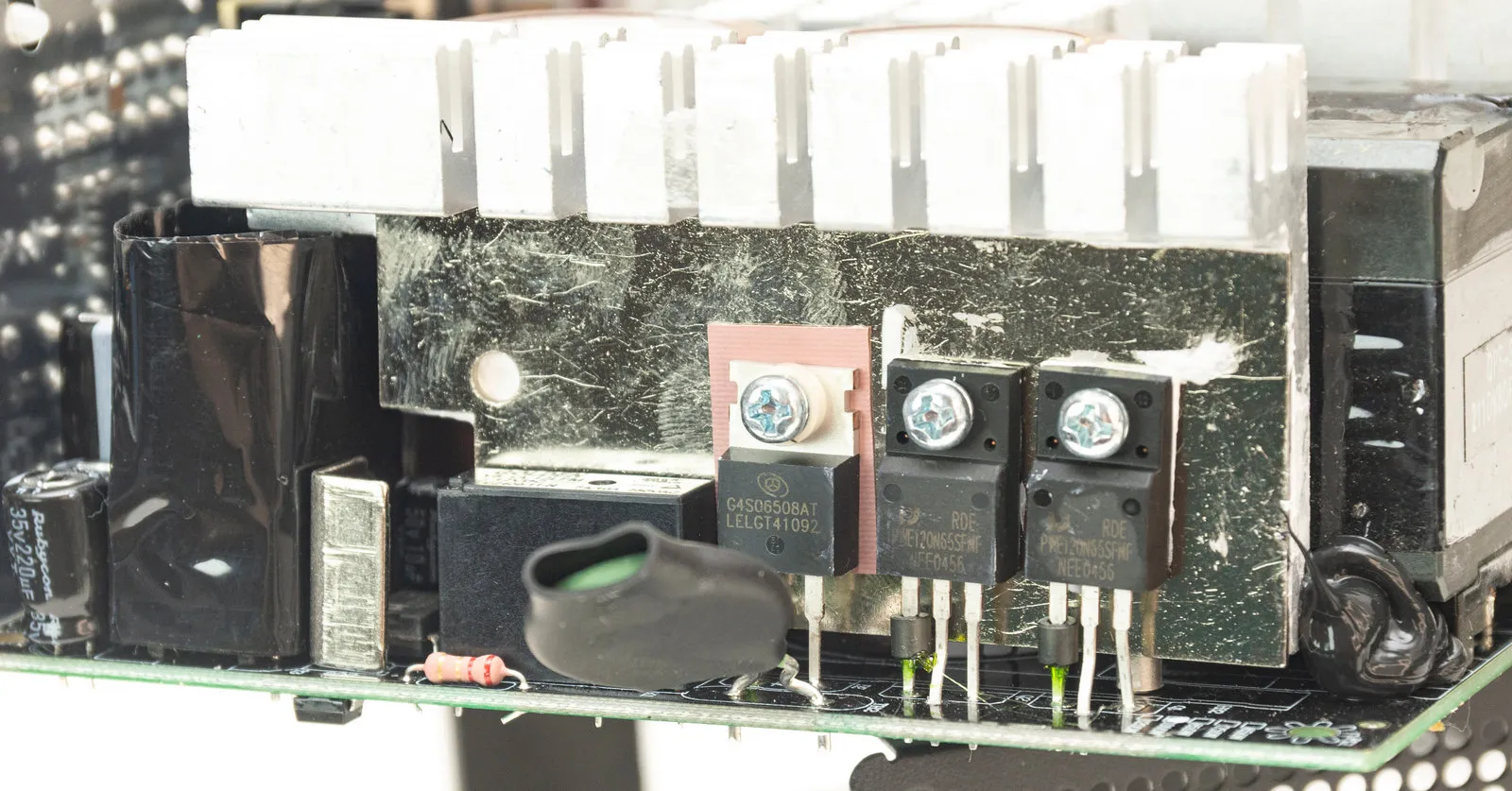

Следующий радиатор отводит тепло от силовых элементов APFC: пара транзисторов PWE 120N65SFNF (650В, 12А) и диод G4S06508AT (650В, 8А).

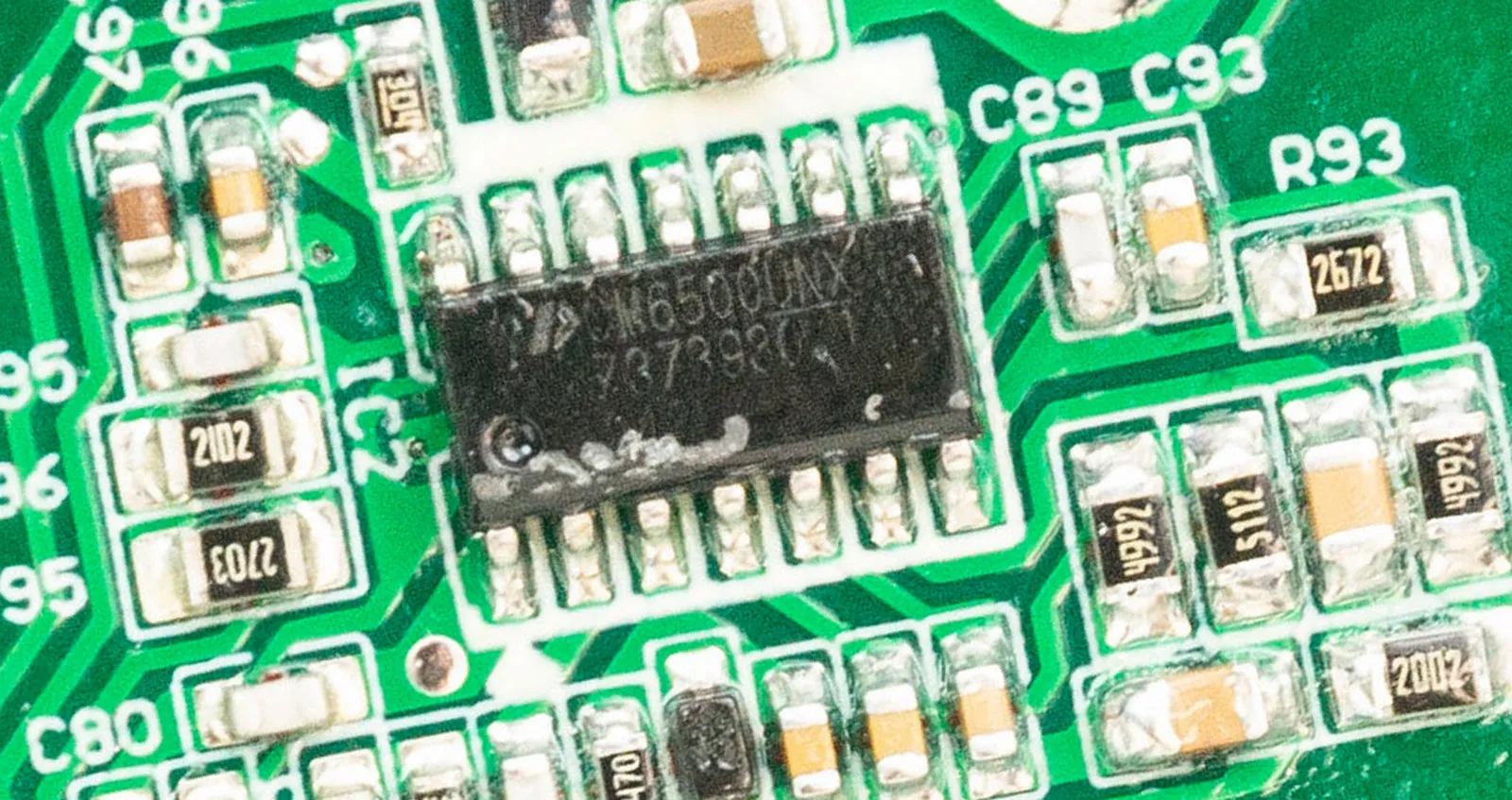

Контроллер APFC с обратной стороны платы - CM6500UNX.

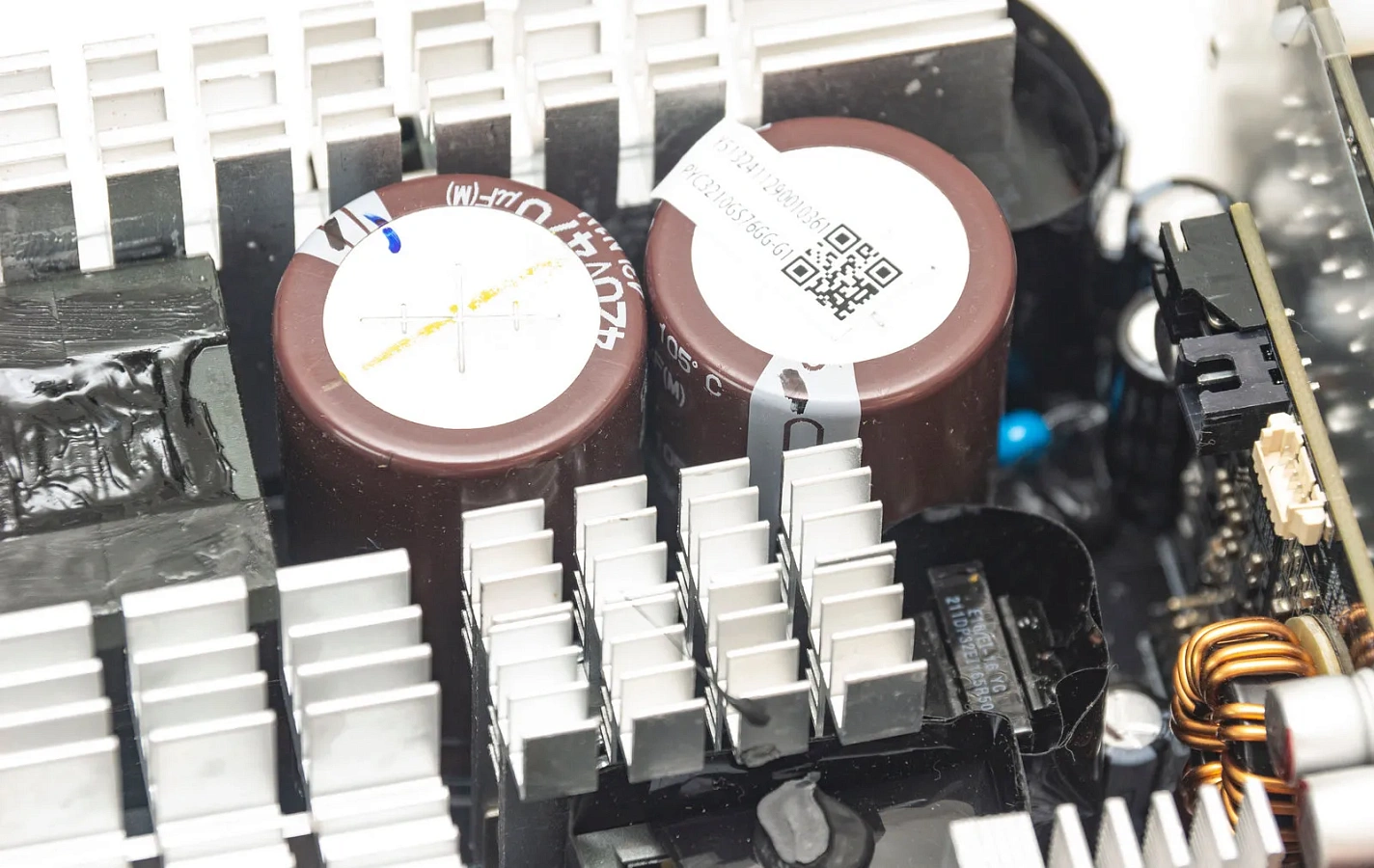

Высоковольтных конденсатора два - Nippon Chemi-Con, каждый на 470 мкФ, 420 В, из температурной серии 105°С.

Полномостовой преобразователь на основе четырех мосфетов, попарно размещенных на двух радиаторах. По всей видимости здесь установлены мосфеты infinion, но точно прочитать маркировку не удалось.

Контроллер преобразователя CU6901VPA находится с обратной стороны платы.

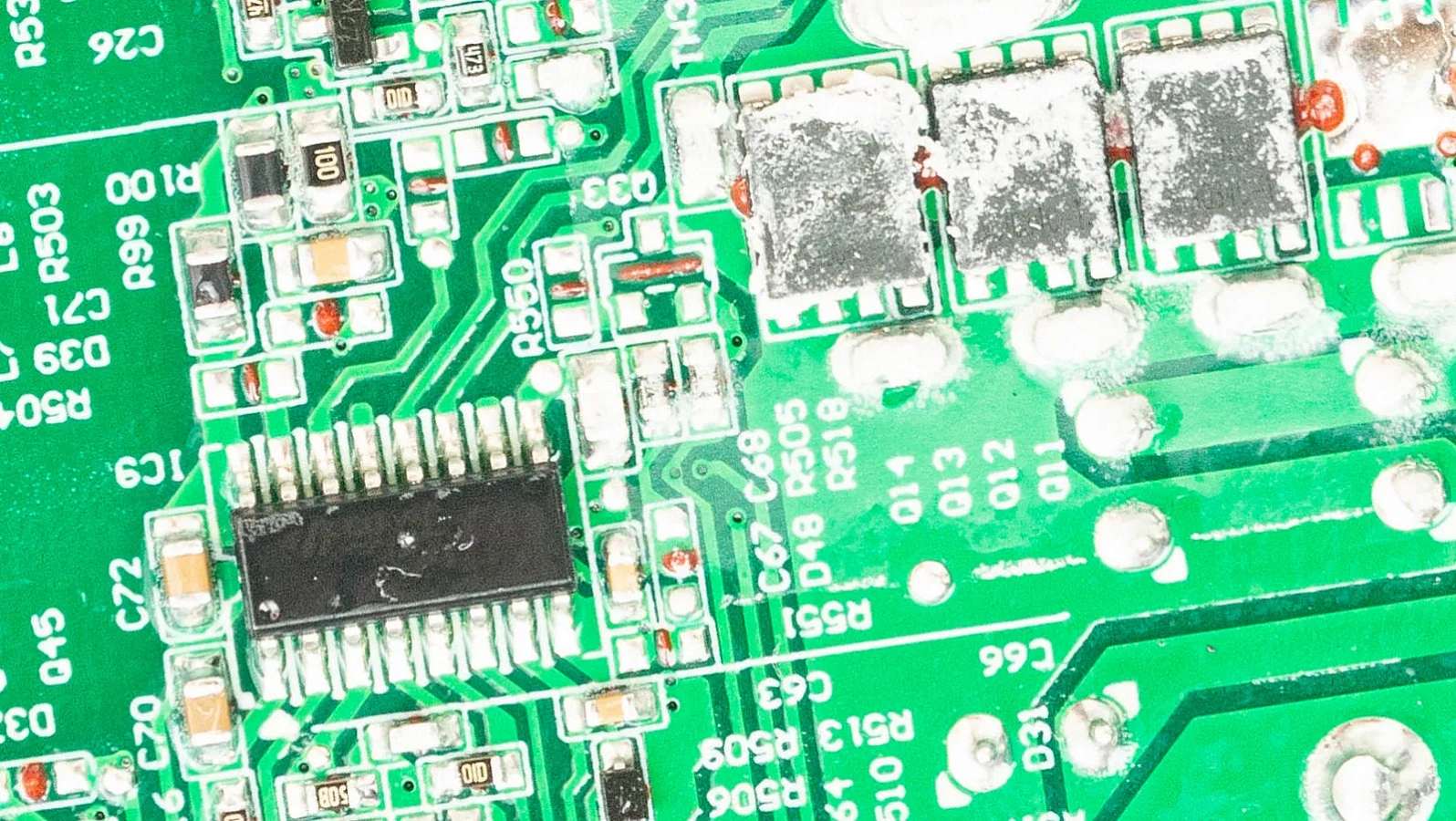

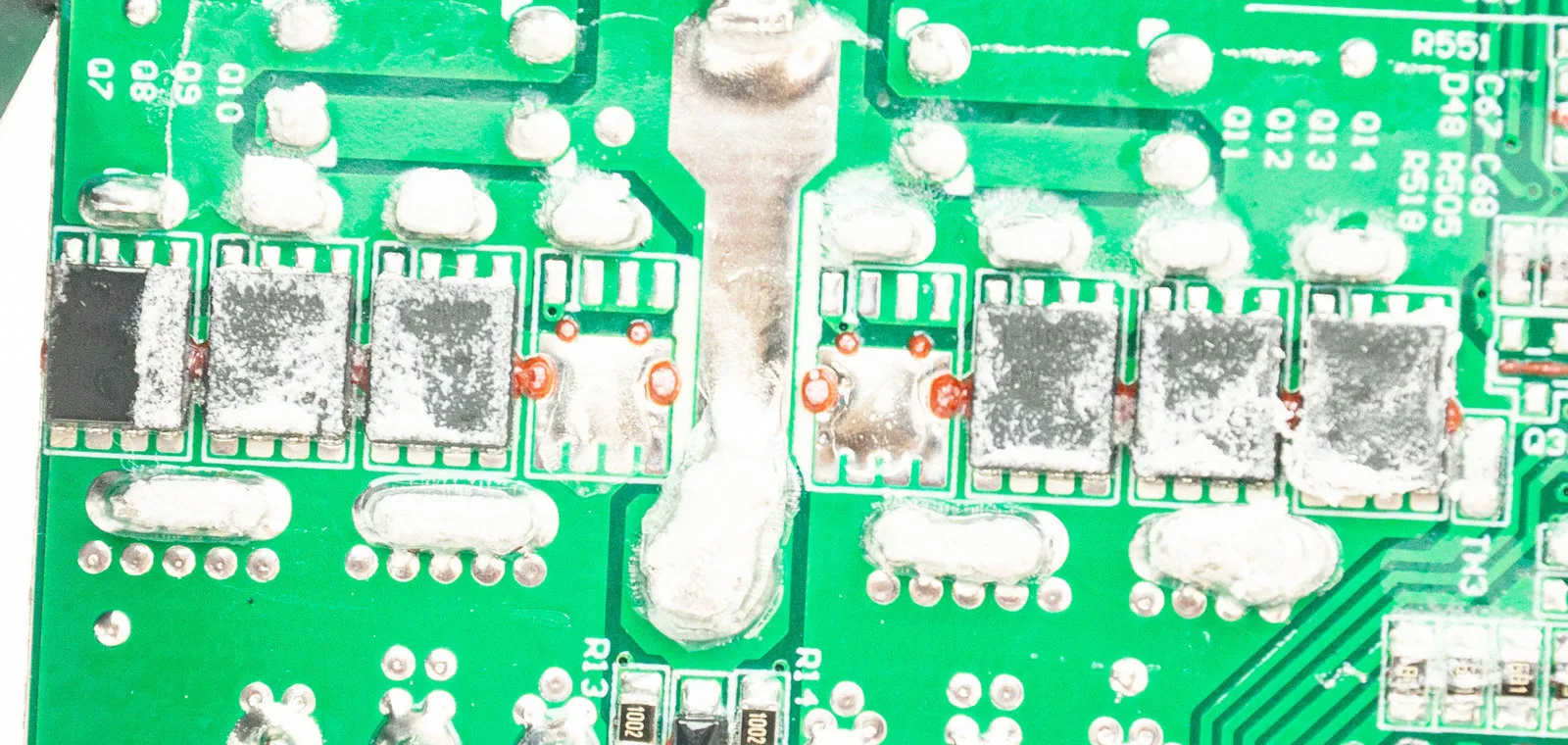

Мосфеты синхронного выпрямителя распаяны с обратной стороны платы - шесть PWC012N04ES (40В, 238А). Тепло от них отводится через радиатор с лицевой стороны платы и через термопрокладку непосредственно на корпус БП.

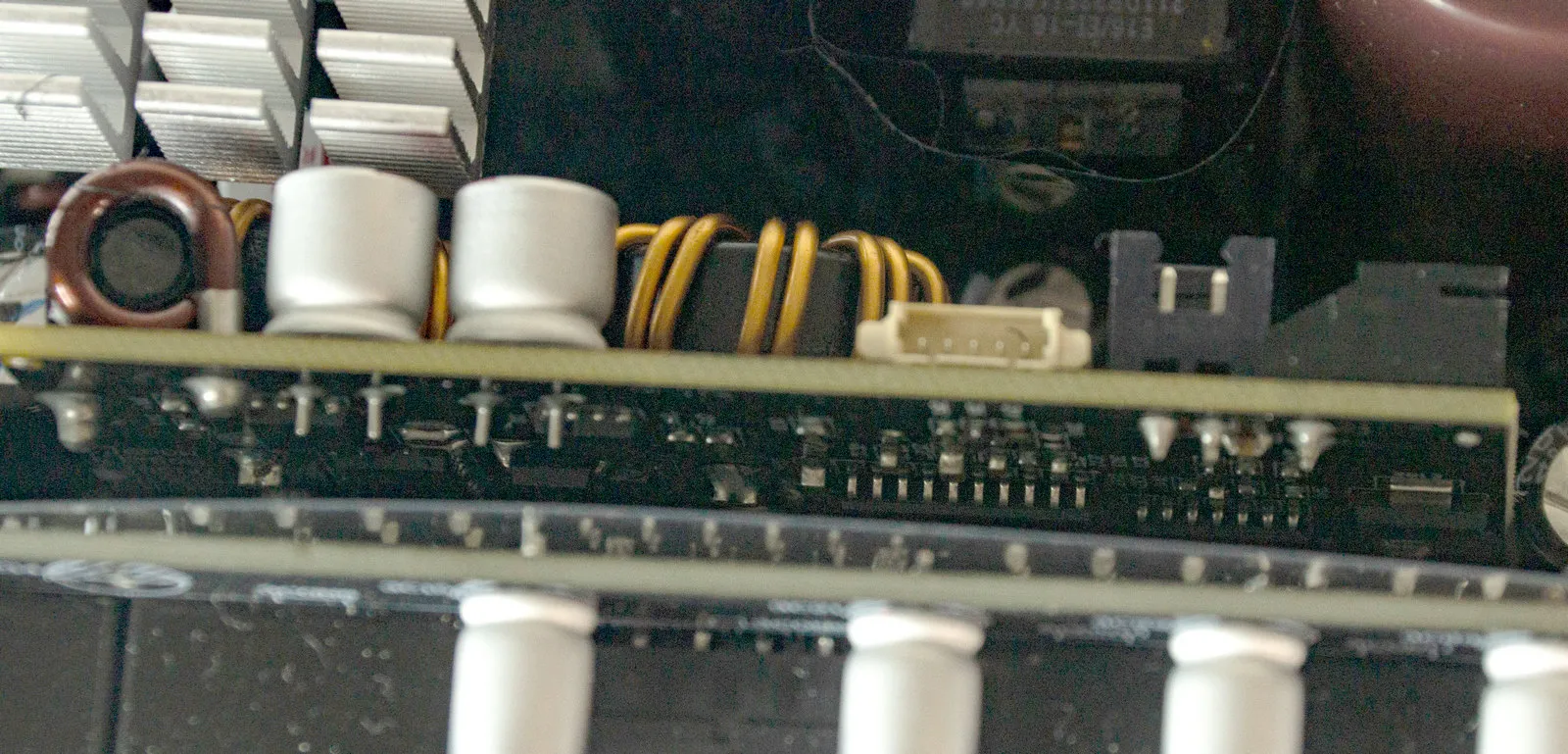

Все элементы DC-DC преобразователей на вертикальной плате, расположение плотное, маркировку элементов не видно.

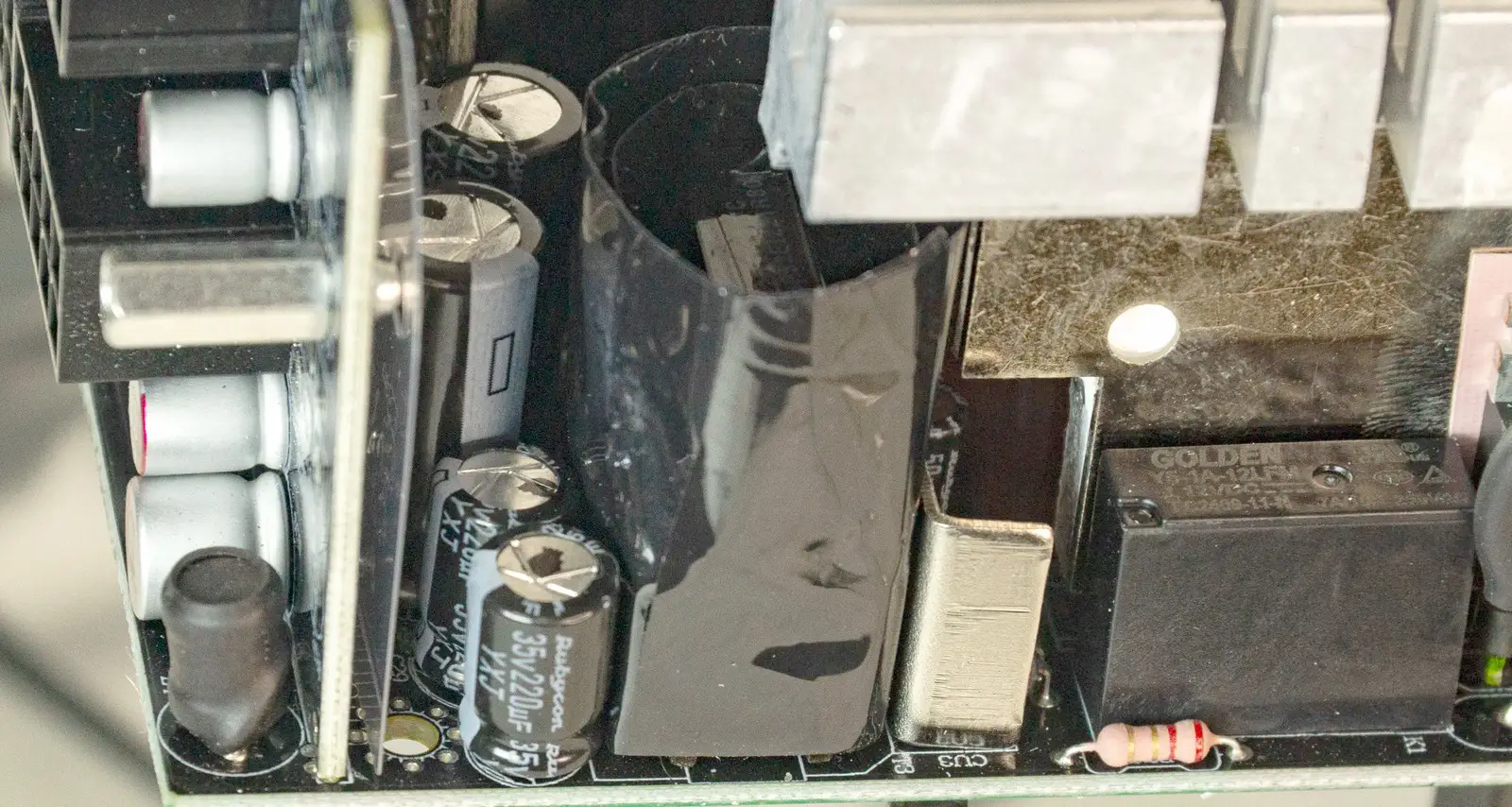

Дежурное питание на основе ШИМ-контроллера EM8569C, конденсаторы здесь установлены Rubycon.

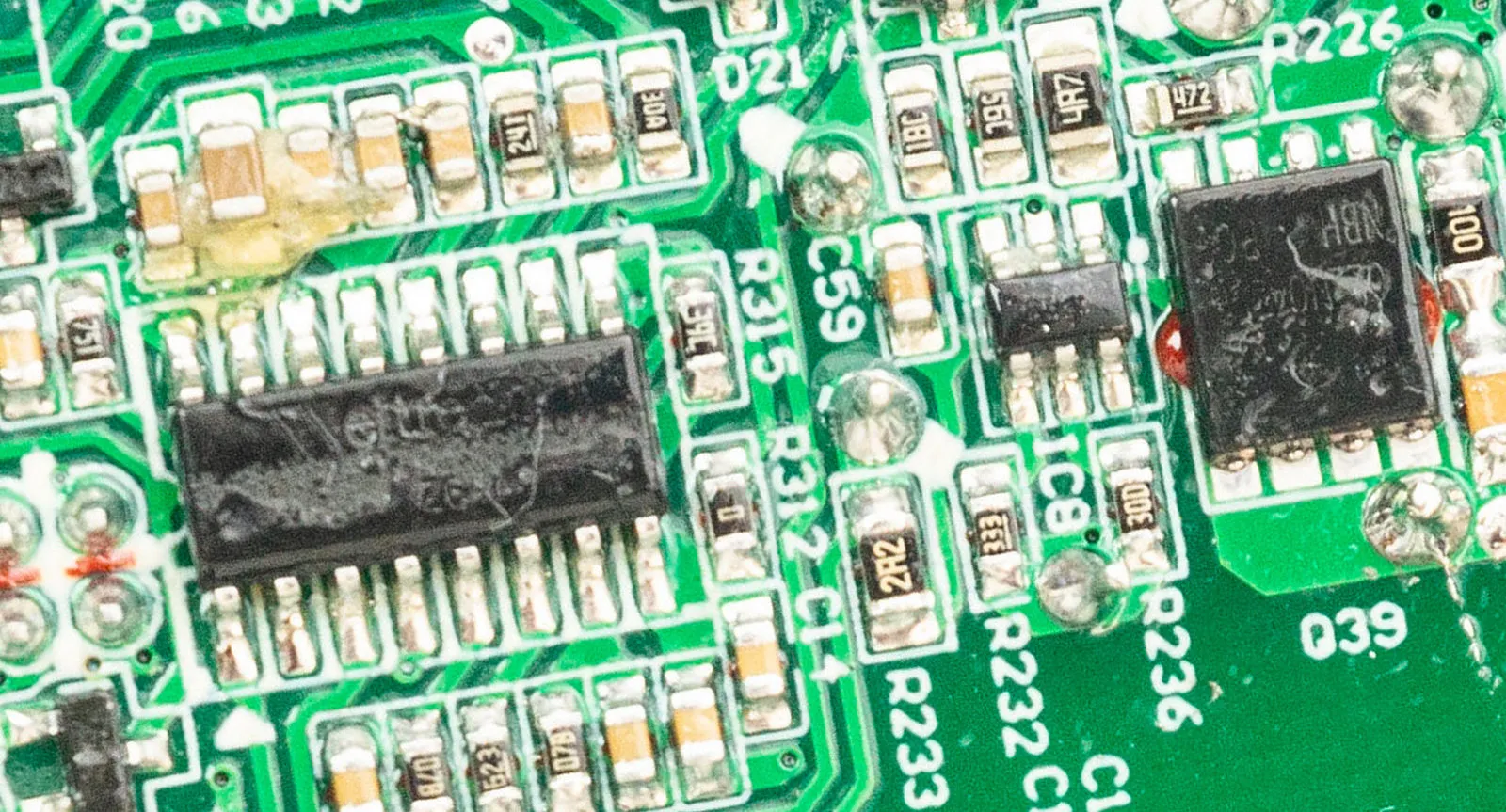

Супервизор Weltrend WT7527RA распаян также с обратной стороны платы.

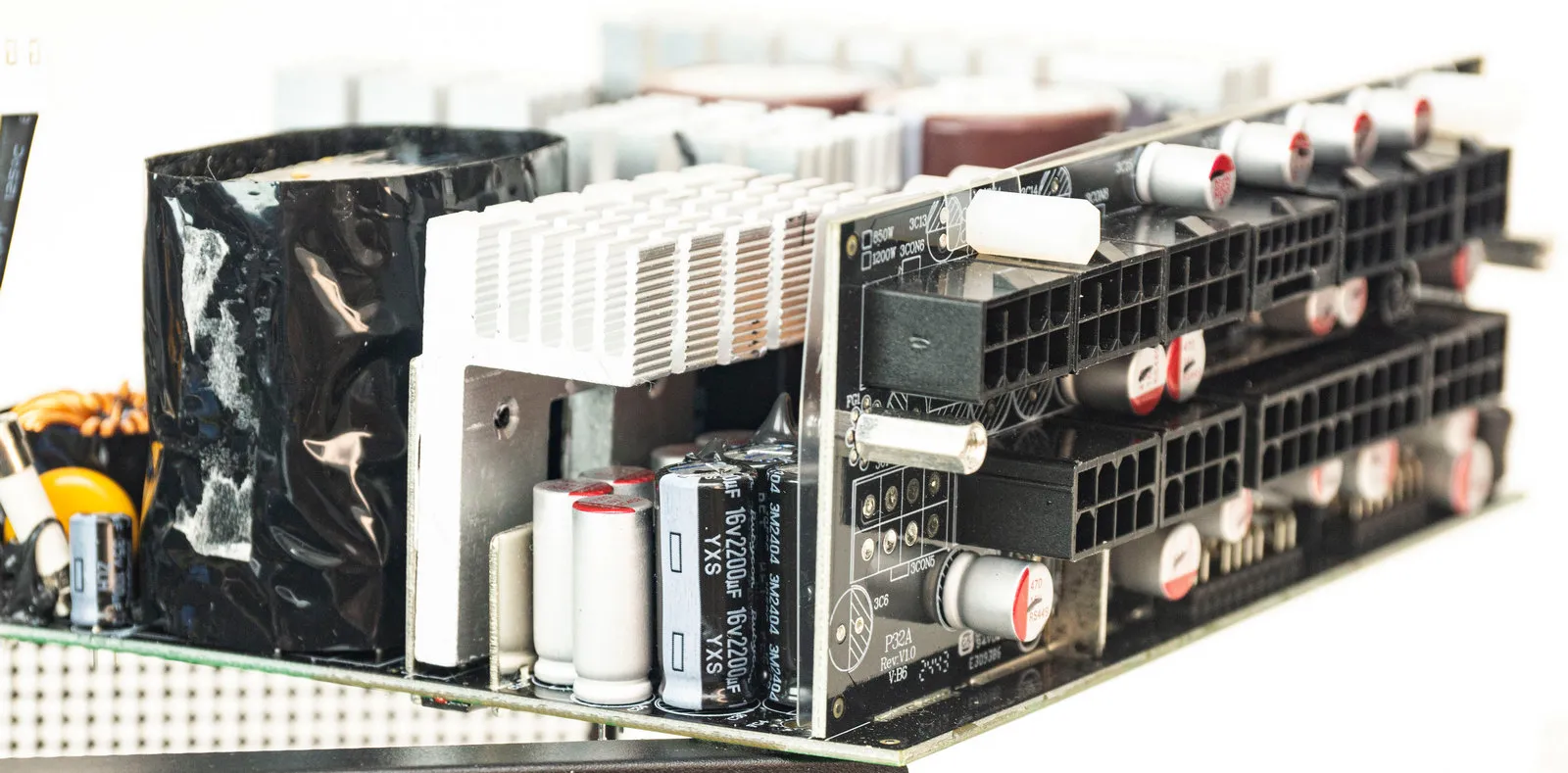

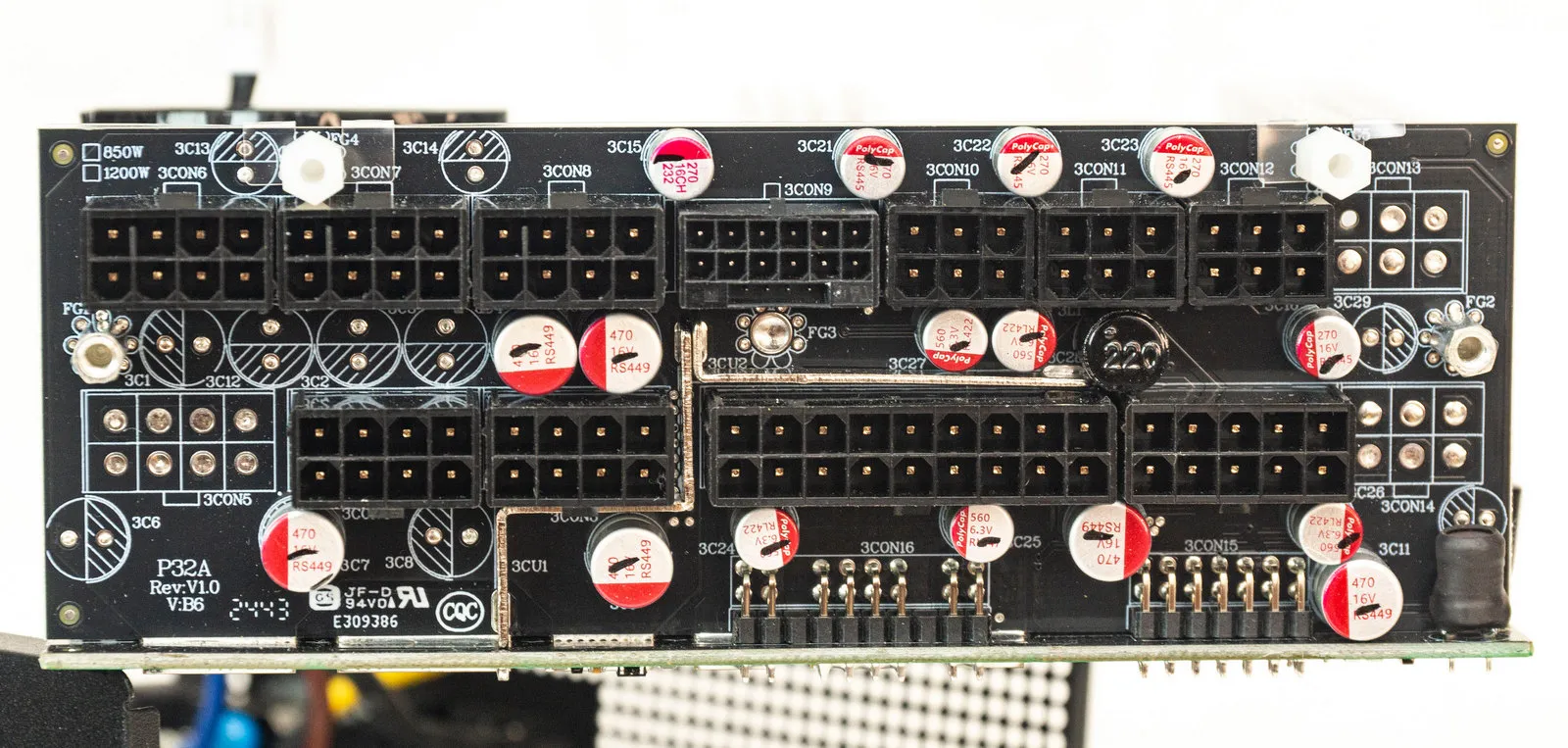

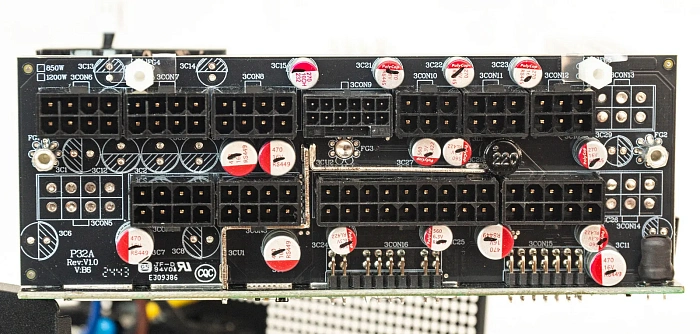

В фильтрах на выходе японские конденсаторы Rubycon и твердотельные конденсаторы, большая часть которых на модульной плате.

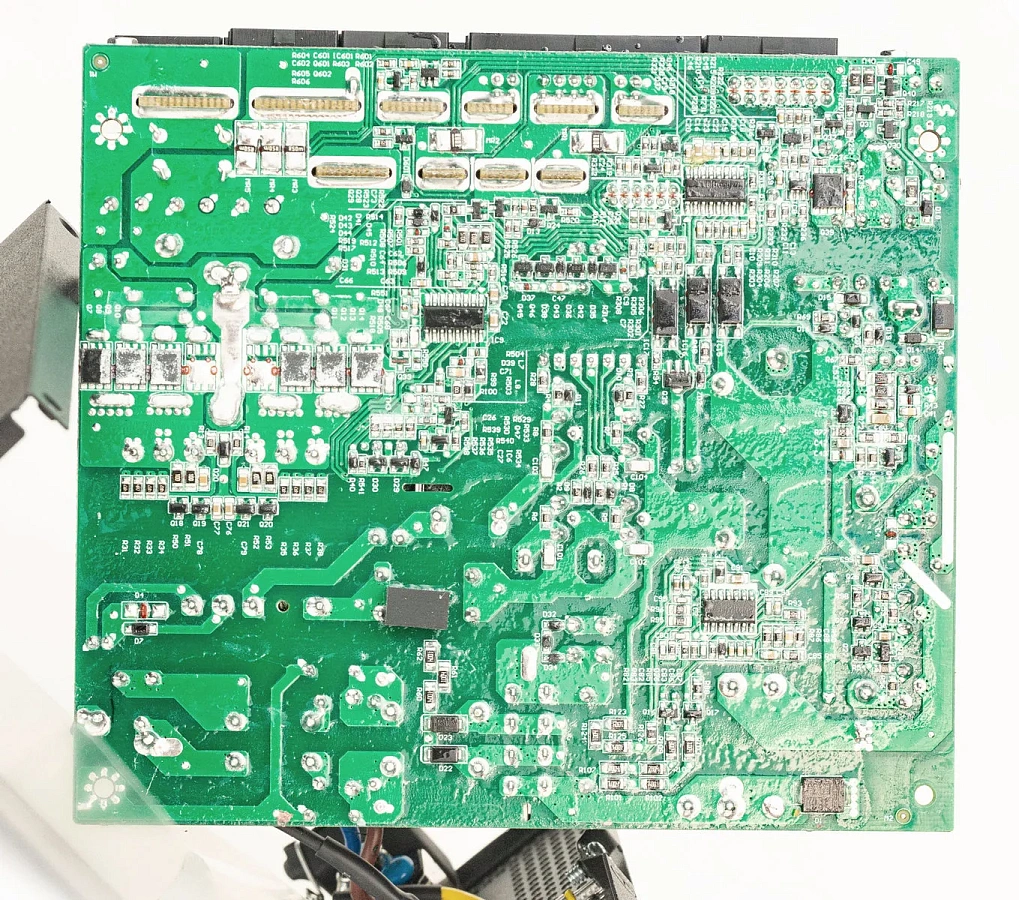

Тыльная сторона платы с множеством элементов, качество монтажа хорошее, вся поверхность залита лаком.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7%.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего проходят по отклонениям на значении в 1-2%.

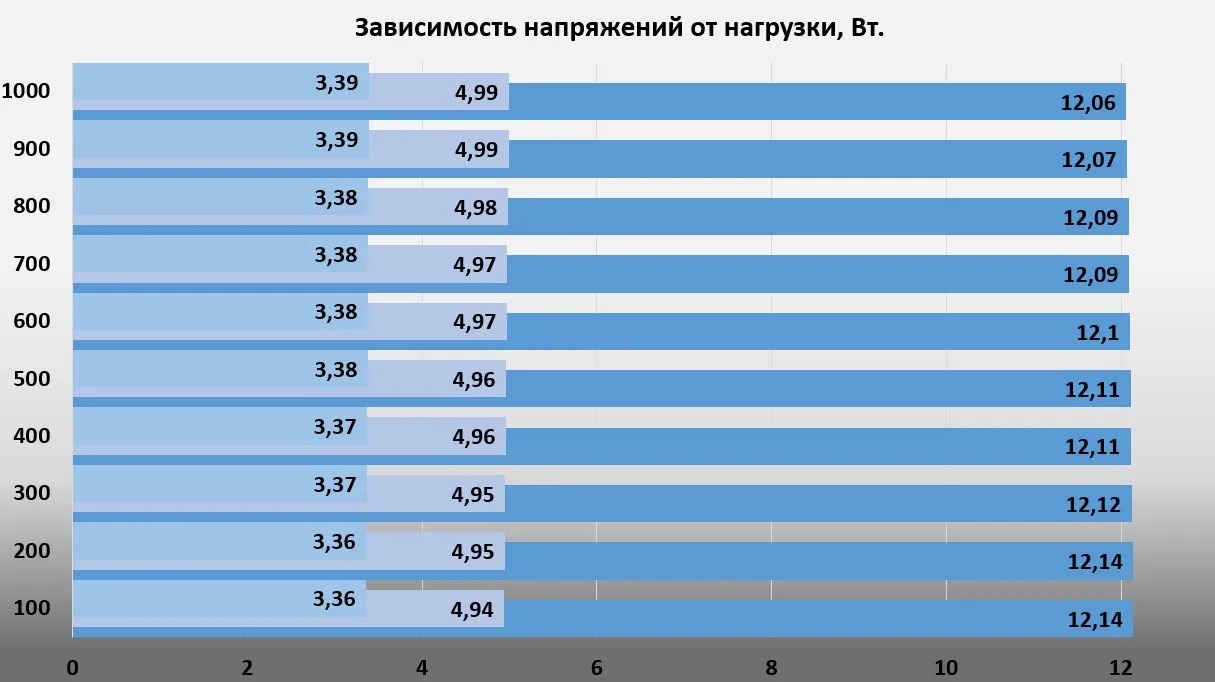

Линия +12В с хорошей стабилизацией, изначально завышена на 1,2% и проседает всего на 0,08В.

Линия +5В занижена на 1% и под нагрузкой повышается на 0,05В. Линия +3,3В также под нагрузкой растет всего на 0,03В и повышается на 3% от номинального значения.

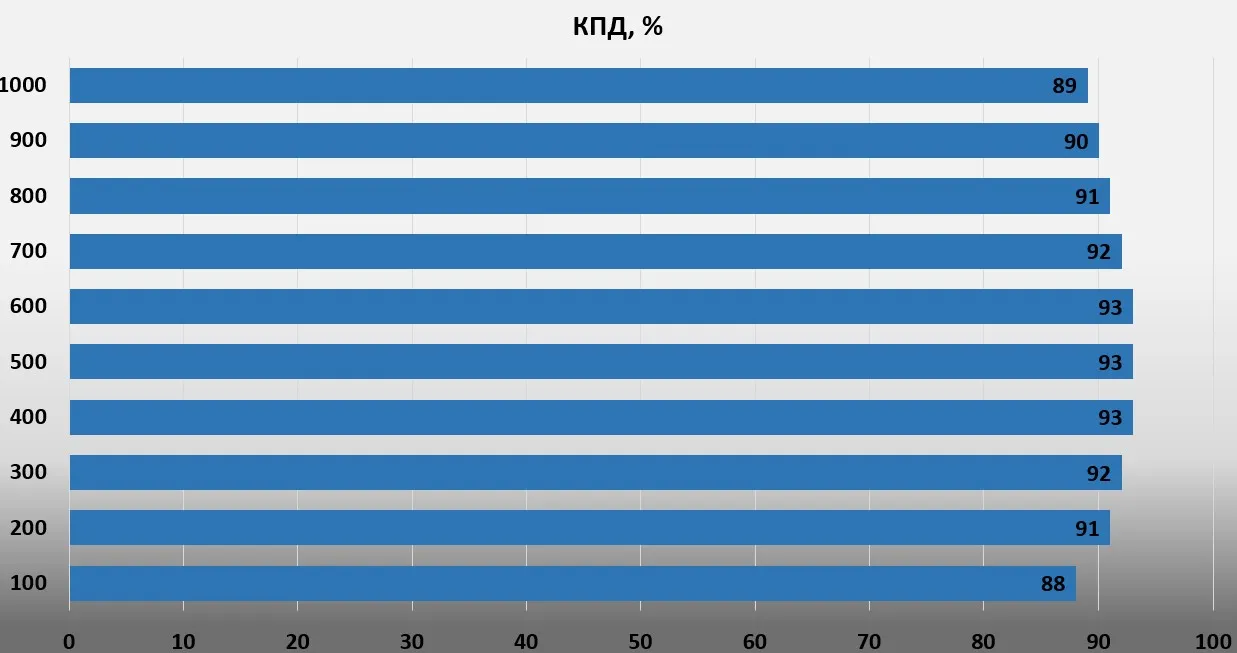

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Энергоэффективность вписывается в значения, предусмотренные сертификатом, и даже с небольшим запасом на 1%.

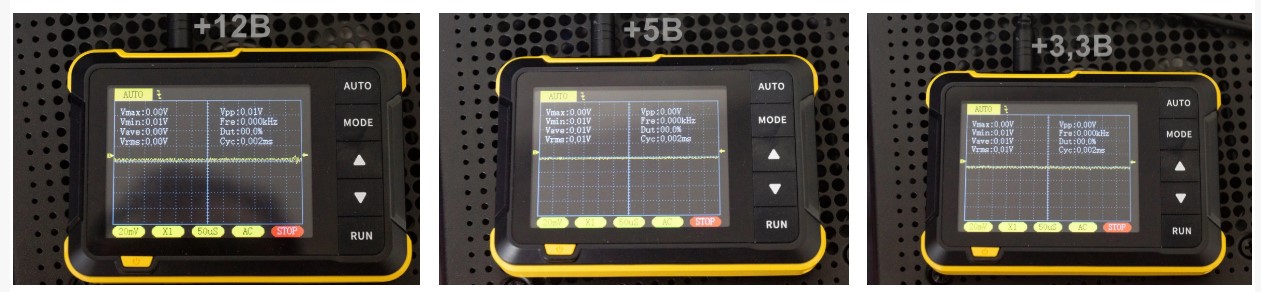

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Пульсации минимальные по всем линиям, вписываются в значение 10 мВ - очень хорошая фильтрация помех.

Конкуренты

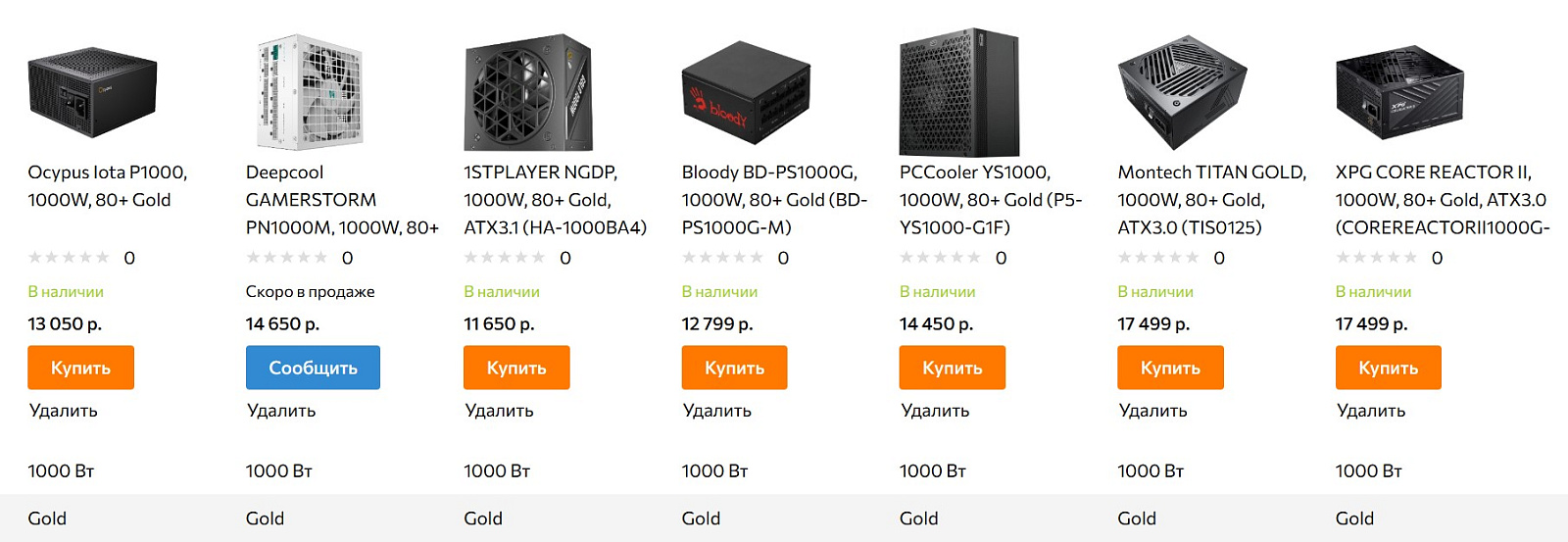

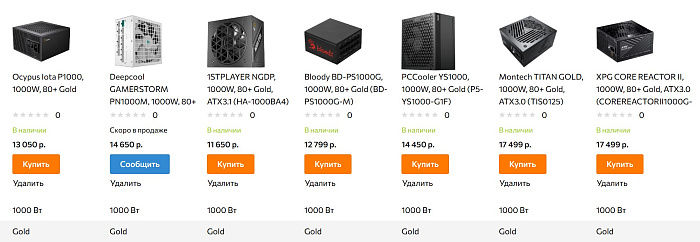

Блок питания Iota P1000 предлагается по цене 13000 рублей - это вполне приемлемая стоимость с учетом качества сборки и наличия всех японских конденсаторов. Дешевле можно найти только бюджетные варианты.

Аналог по используемой платформе PCCooler YS1000 стоит уже 14500 рублей. Столько же просят за DeepCool PN1000M с китайскими конденсаторами. Немного дешевле обойдется Bloody BD-PS1000G на платформе Jiumeng с японским высоковольтным конденсатором.

Более качественные варианты блоков питания обойдутся уже на 30-40% дороже - это уже значительная переплата.

Заключение

Модель Ocypus Iota P1000 очень достойно смотрится на фоне конкурентов, давно присутствующих на рынке блоков питания. Хорошее качество исполнения, известная платформа, комплектующие без явной экономии, оригинальный внешний дизайн корпуса и кабелей.

Нагрузочные характеристики без вопросов: стабильные напряжения, высокий КПД, низкие пульсации, достаточно тихий вентилятор с гибридным режимом работы.

Кабели для питания GPU и CPU набраны проводами калибра 16AWG, все кабели по одному коннектору без разветвителей.

Стоимость при этом остается достаточно низкой, чтобы успешно конкурировать с идентичными по характеристикам моделями.
